Page 1
V.161118
Ideal VDV II PLUS
Dansk manual Side 4 – 10
Norsk brukerveiledning Side 11 - 17
Svensk manual Sida 18 - 24
English usermanual Page 25 - 31
EAN: 5706445471461
Page 2
V.161118
Indhold
Dansk brugermanual ......................................................................................................... 4
Instrumentbeskrivelse ....................................................................................................... 4
Power .................................................................................................................................. 5
Fjern/isæt batteri .............................................................................................................. 5
Tænd instrumentet: .......................................................................................................... 5
Kontrol af baggrundsbelysning ......................................................................................... 5
Sluk instrumentet ............................................................................................................. 5
Stik muligheder .................................................................................................................. 6
Forbindelser ....................................................................................................................... 6
Kabeltest ............................................................................................................................. 7
Test af et kabel ................................................................................................................. 7
”Split Pair (splittet par)” test: ............................................................................................. 7
Afbryd/Tilslut ”Split Pair” test ........................................................................................ 7
Længdemåling ................................................................................................................... 7
Opsætning af længdemålingsenhed ................................................................................ 7
Opsætning af (C) værdi .................................................................................................... 8
Måling af kabellængde ..................................................................................................... 8
Tonesøgning ...................................................................................................................... 9
HUB (Port) Blink ................................................................................................................. 9
Test af Ethernet udstyr .................................................................................................... 10
Spændingsdetektering .................................................................................................... 10
Norsk brukerveiledning ................................................................................................... 11
Instrumentbeskrivelse ..................................................................................................... 11
Power ................................................................................................................................ 12
Fjern/sett inn batteri........................................................................................................ 12
Slå på instrumentet: ....................................................................................................... 12
Kontroll av bakgrunnsbelysning ..................................................................................... 12
Slå av instrumentet......................................................................................................... 12
Uttaks muligheter ............................................................................................................ 13
Forbindelser ..................................................................................................................... 13
Kabeltest ........................................................................................................................... 13
Test av en kabel: ............................................................................................................ 13
”Split Pair (splittet par)” test: ........................................................................................... 14
Aktiver/Deaktiver ”Split Pair” test ................................................................................ 14
Lengdemåling .................................................................................................................. 14
Oppsett av lengdemålings enhet ................................................................ .................... 14
Oppsett av (C) verdi ....................................................................................................... 15
Måling av kabellengde .................................................................................................... 15
Tonesøkning .................................................................................................................... 16
HUB (Port) Blink ............................................................................................................... 16
Test av Ethernet utstyr .................................................................................................... 17
Spenningsdetektering ..................................................................................................... 17
Page 3
V.161118
Svensk bruksanvisning ................................................................................................... 18
Instrumentbeskrivning .................................................................................................... 18
Batteri ............................................................................................................................... 19
Byte/isättning av batteri .................................................................................................. 19
Starta instrumentet: ........................................................................................................ 19
Kontroll av bakgrundsbelysning ..................................................................................... 19
Stäng av instrumentet .................................................................................................... 19
Anslutnings möjligheter .................................................................................................. 20
Anslutningar ..................................................................................................................... 20
Kabeltest ........................................................................................................................... 20
Test av en kabel ................................ ............................................................................. 20
”Split Pair (splittat par)” test: ........................................................................................... 21
Avaktivera/aktivera”Split Pair” test .............................................................................. 21
Längdmätning .................................................................................................................. 21
Inställning av längdmätningsenhet ................................................................ ................. 21
Inställning av (C) värde .................................................................................................. 22
Mätning av kabellängd ................................................................................................... 22
Tonsändare ...................................................................................................................... 23
HUB (Port) Blink ............................................................................................................... 23
Test av Ethernet utrustning ............................................................................................ 24
Spänningsdetektering ..................................................................................................... 24
English usermanual ......................................................................................................... 25
Power ................................................................................................................................ 26
Terminations .................................................................................................................... 26
Connections ..................................................................................................................... 27
Cable testing .................................................................................................................. 27
Tone generation ............................................................................................................... 30
HUB (Port) Blink ............................................................................................................... 31
Voltage detection ............................................................................................................. 31
Ethernet device detection ............................................................................................... 31
Page 4
Ideal VDV II PLUS
side 4
V.161118
Dansk brugermanual

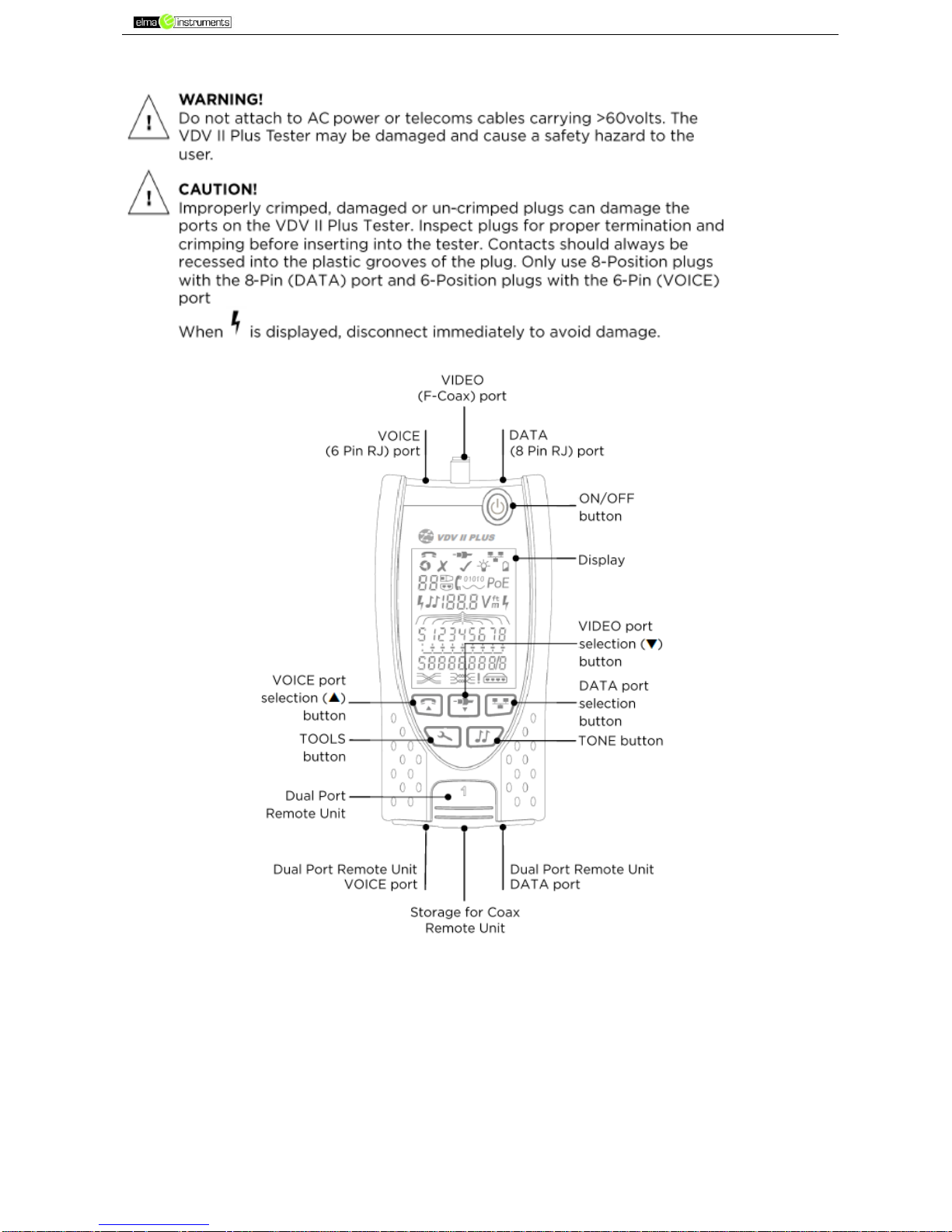

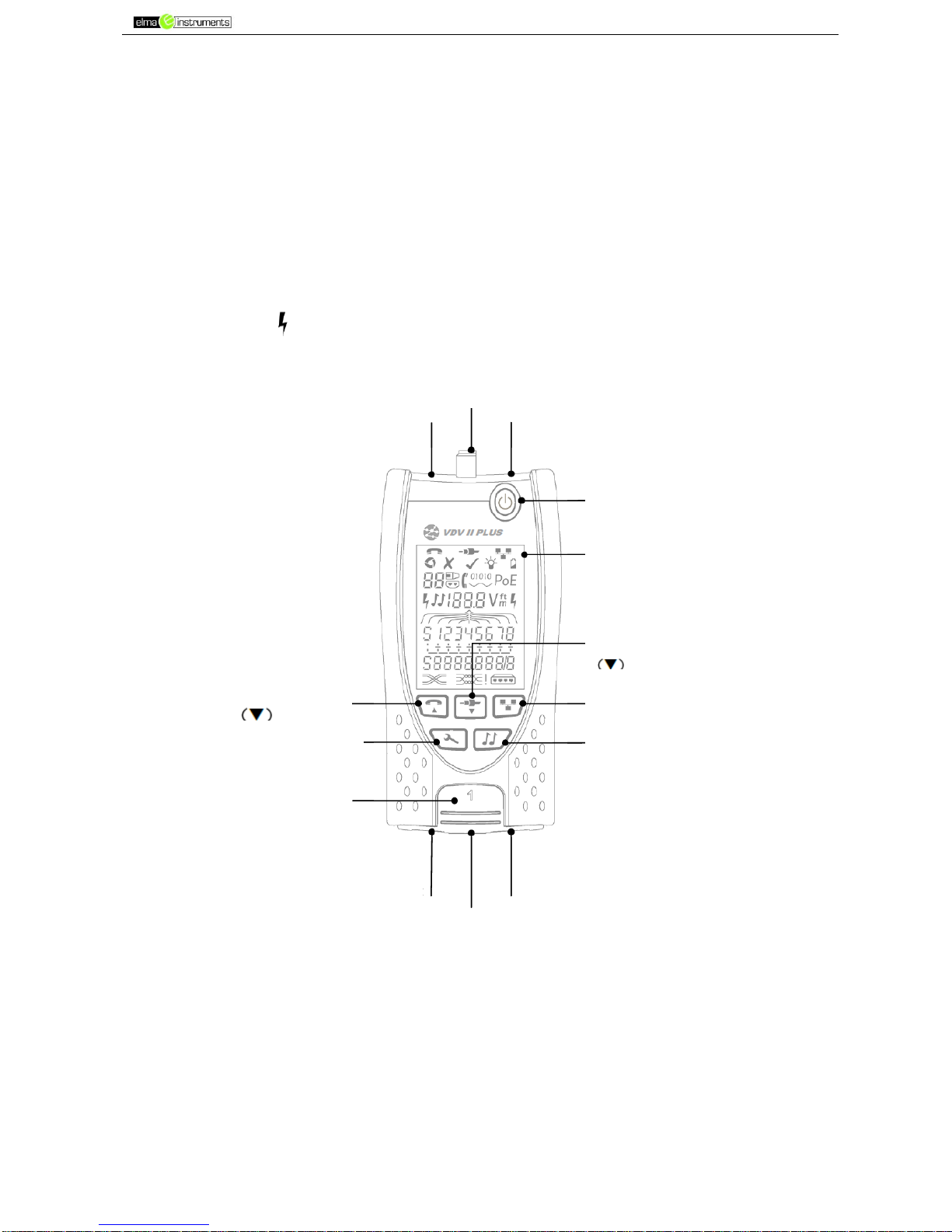

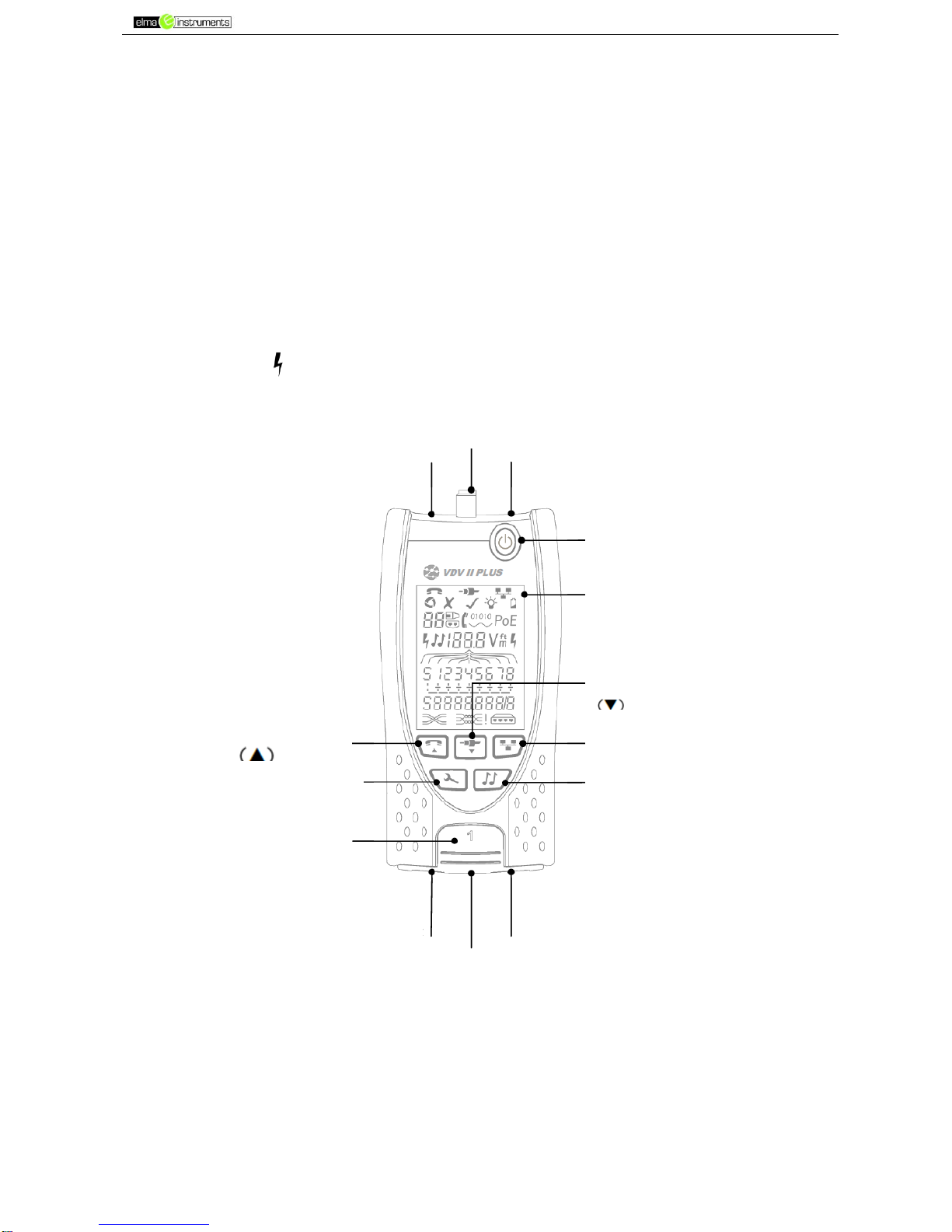

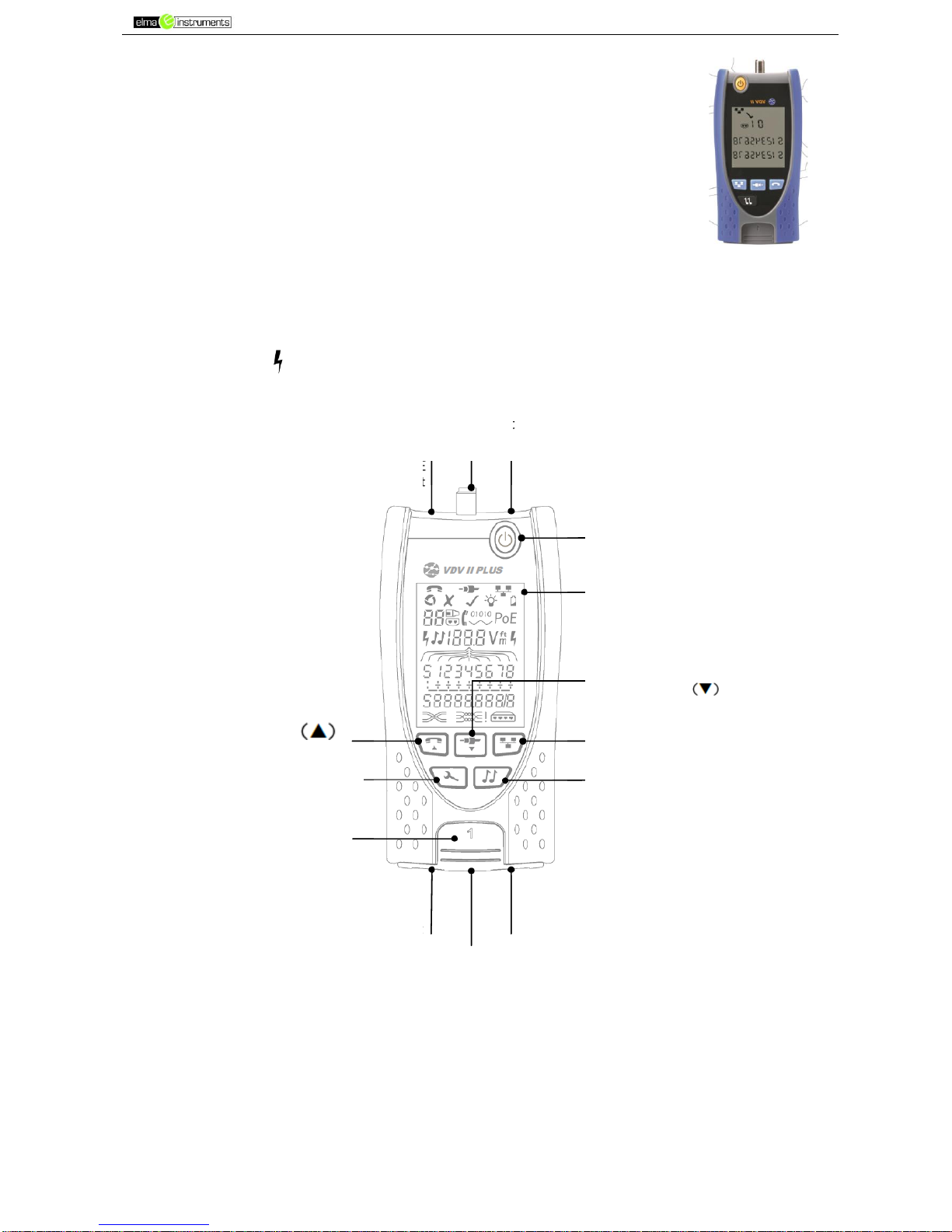

Instrumentbeskrivelse
Advarsel!
Udsæt aldrig instrumentet for spændinger >60V. VDV II kan blive
beskadiget og der kan ske skader på bruger.
Forbehold!
Ukorrekt krympede, beskadigede eller ikke krympet stik kan beskadige RJ45 stikkene på
VDV II PLUS. Kontroller derfor altid dine RJ45 stik, inden du sætter dem i testeren.
Brug kun 8 pins RJ45 stik i DATA porten og 6 pins RJ stik på VOICE porten – på
instrumentet.
Hvis dette symbol vises på displayet, skal der afbrydes med det samme for at undgå
skade på instrumentet.
VIDEO
(F-Coax)
port
DATA
(8-Pin RJ) port
VOICE
(6 Pin RJ) port
ON/OFF
Display
Display
Tast for valg af
VIDEO port
Tast for valg af
DATA port
Tone tast
Knap for valg af
VOICE port
”TOOLS”
(Menu) tast
Dobbeltports
remote enhed
Dobbeltports remote
enhed – VOICE port
Dobbeltports remote
enhed – DATA port
Opbevaring af Coax
remote enhed
Page 5
Ideal VDV II PLUS
side 5
V.161118

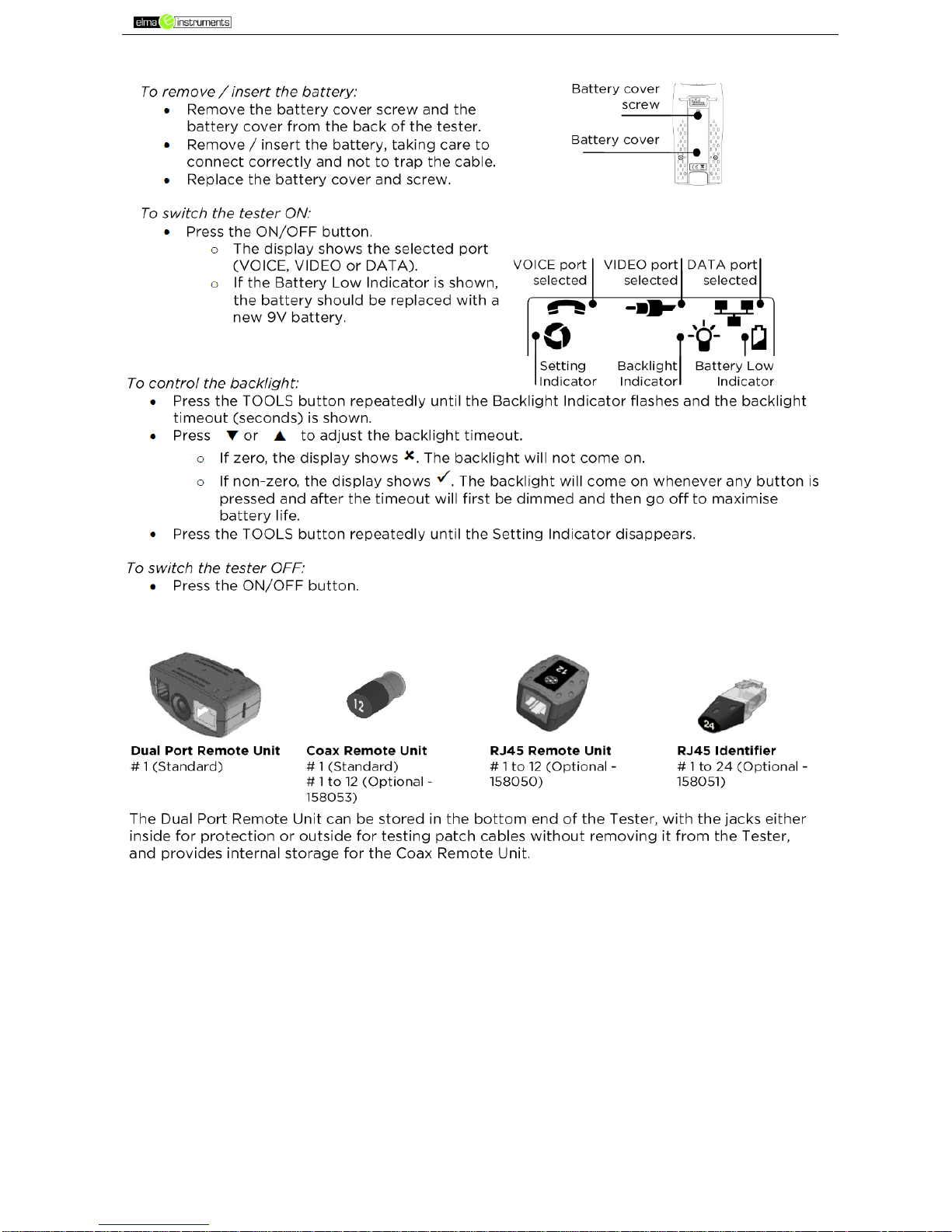

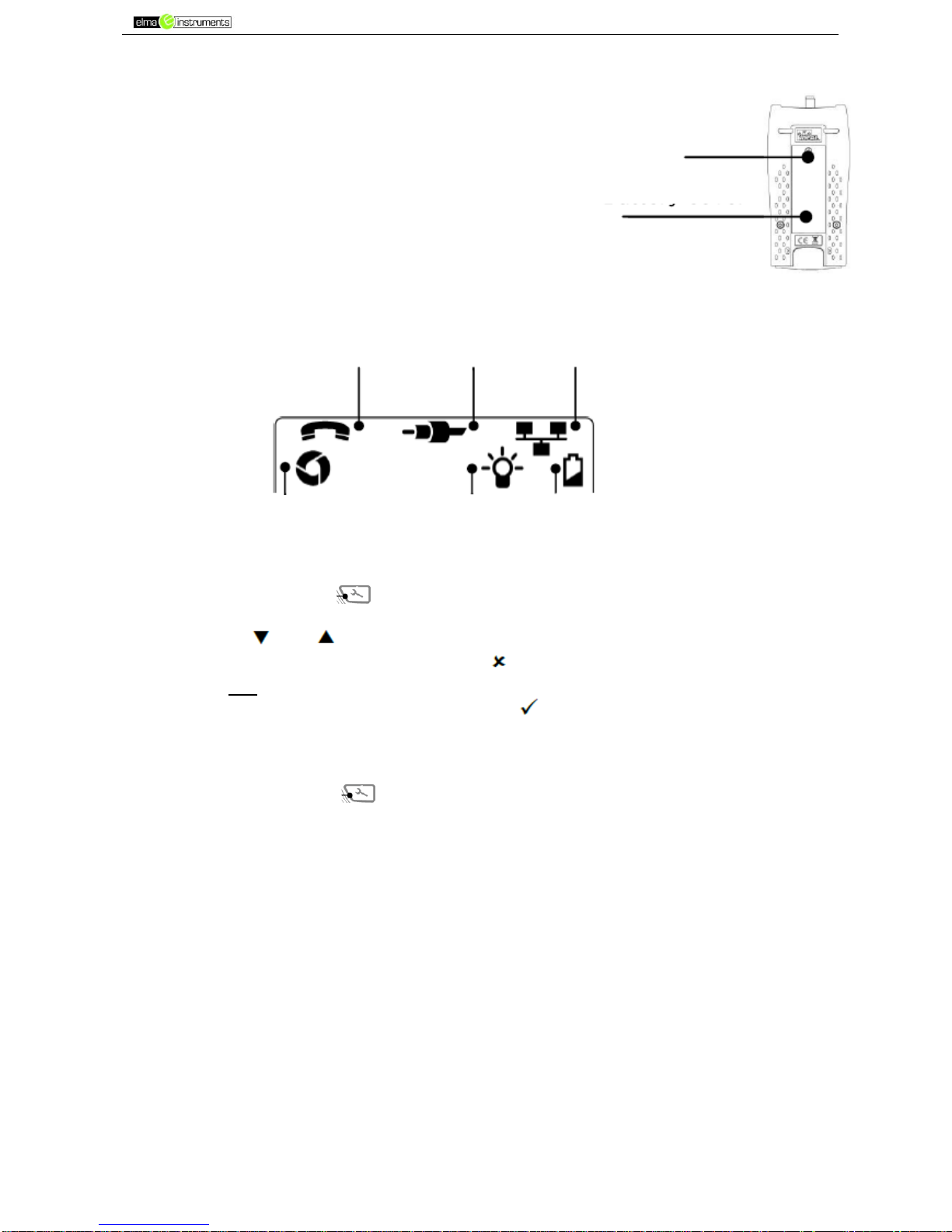

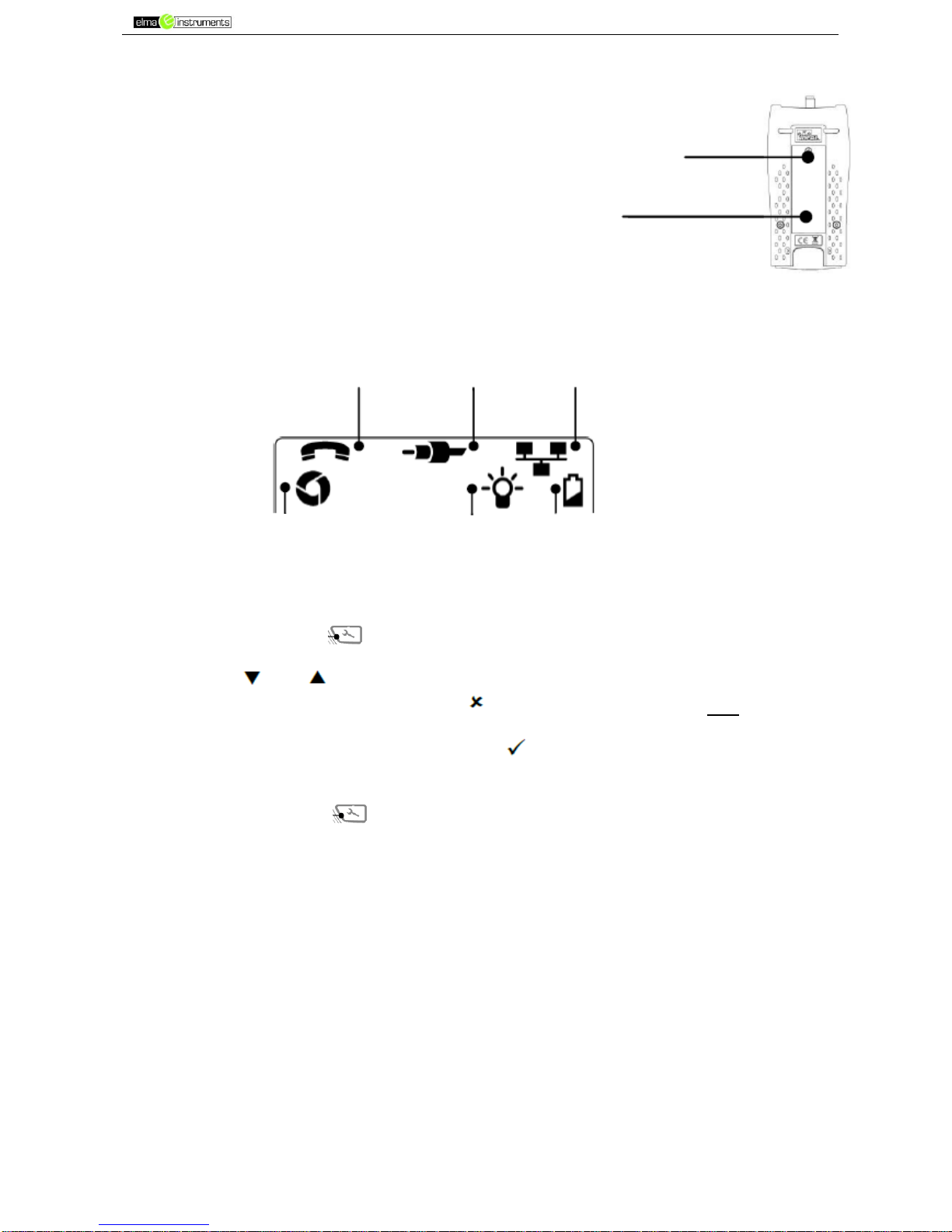

Power
Fjern/isæt batteri
Fjern skruen på batteridækslet, og fjern
batteridækslet fra bagsiden af instrumentet.
Fjern/isæt batteri. Vær opmærksom på korrekt
polaritet.
Påsæt batteridæksel og skru skruen fast igen.
Tænd instrumentet:
Tryk på ”ON/OFF” tasten.
- Instrumentet viser den valgte port (VOICE; VIDEO eller DATA).
- Hvis ”Lav batteriindikator” vises, skal batteriet udskiftes.
Kontrol af baggrundsbelysning
Tryk på ”TOOLS” ( ) tasten indtil baggrundsbelysningsindikatoren blinker og
baggrundsbelysnings ”timeout” (sekunder) vises på displayet.
Tryk på eller for at justere ”timeout”.
o Hvis tid er ”nul” viser displayet – og baggrundsbelysning vil ikke være
aktivt.
o Hvis tid er > end nul viser displayet . Baggrundsbelysning vil være
aktiveret, hver gang der trykkes på en tast. Efter ”timeout” vil belysningen
først dæmpes og herefter slukkes, for besparelse af batterilevetid.
Tryk på ”TOOLS” ( ) tasten indtil opsætningsindikatoren forsvinder.
Sluk instrumentet
Tryk på ”ON/OFF” knappen.
Skrue på
batteridæksel
Batteridæksel
VOICE
Port valgt
VIDEO
Port valgt
DATA
Port valgt
Batteriindikator
For lavt batteri
Opsætningsindikator
Baggrundsbelysningsindikator
Page 6
Ideal VDV II PLUS
side 6
V.161118

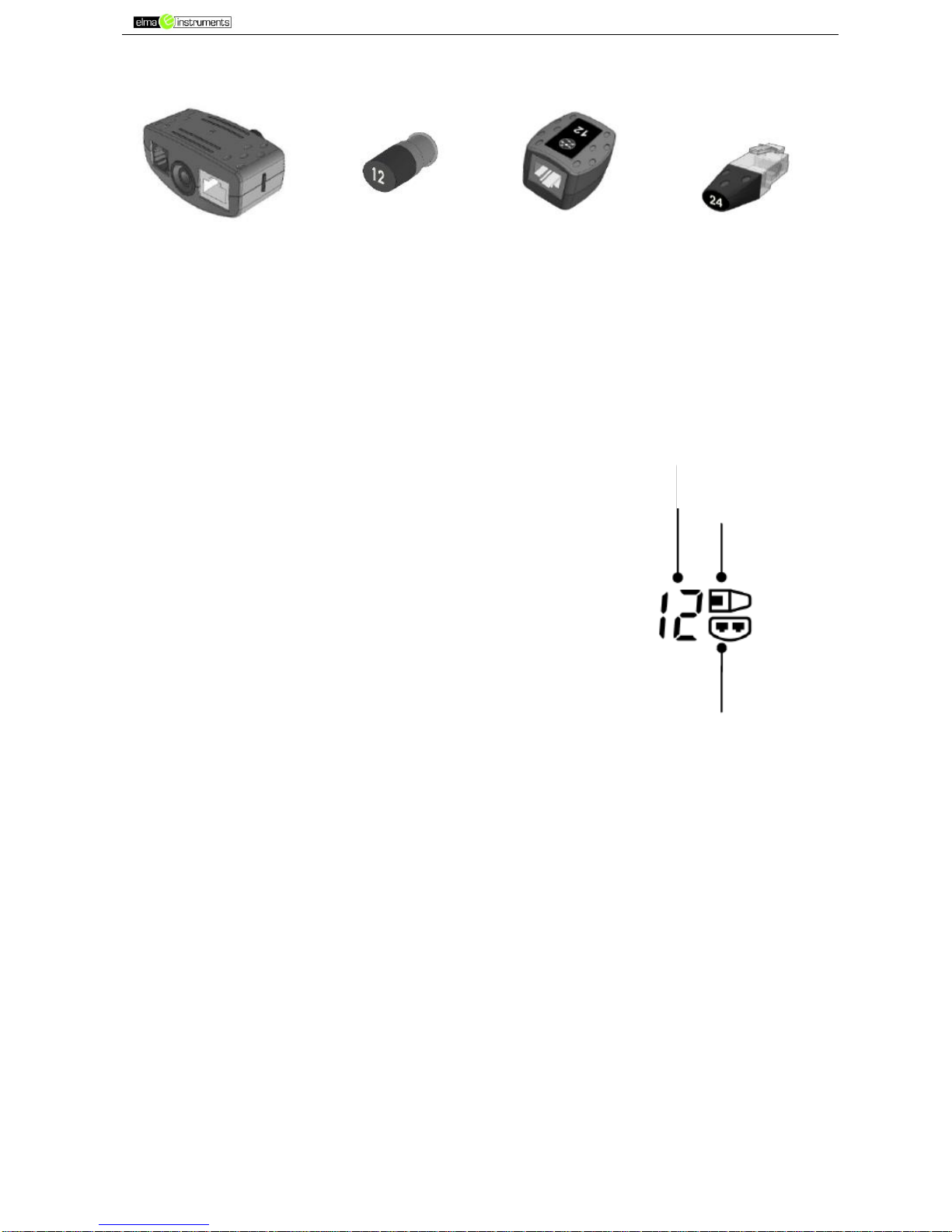

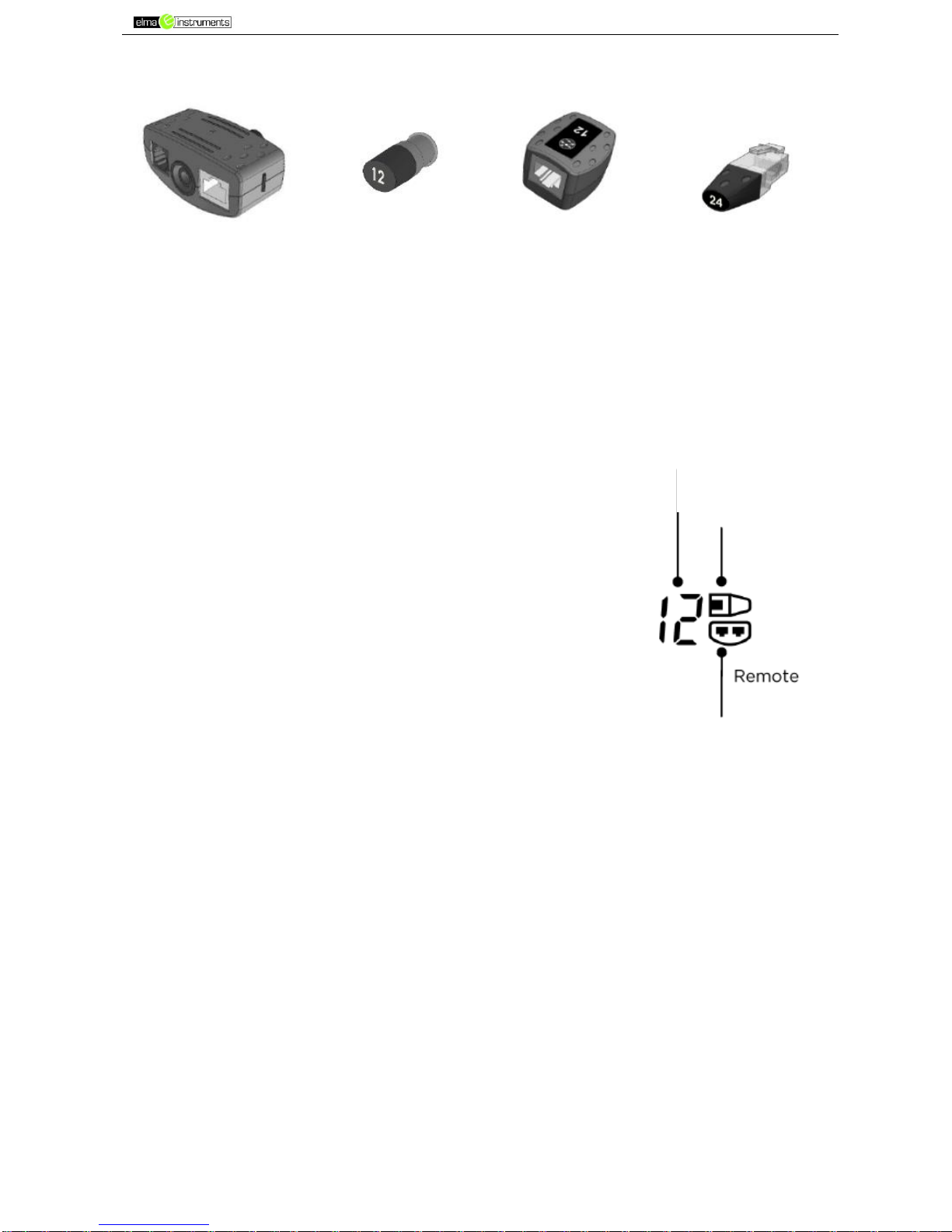

Stik muligheder
”Dobbelports remote enheden” kan ”gemmes” i bunden af VDV II, enten med stik vendt
indad for beskyttelse, eller udad for test af patchkabler, uden at flytte remote enheden fra
testeren. Remote enheden har intern opbevaring for Coax remote enhed.

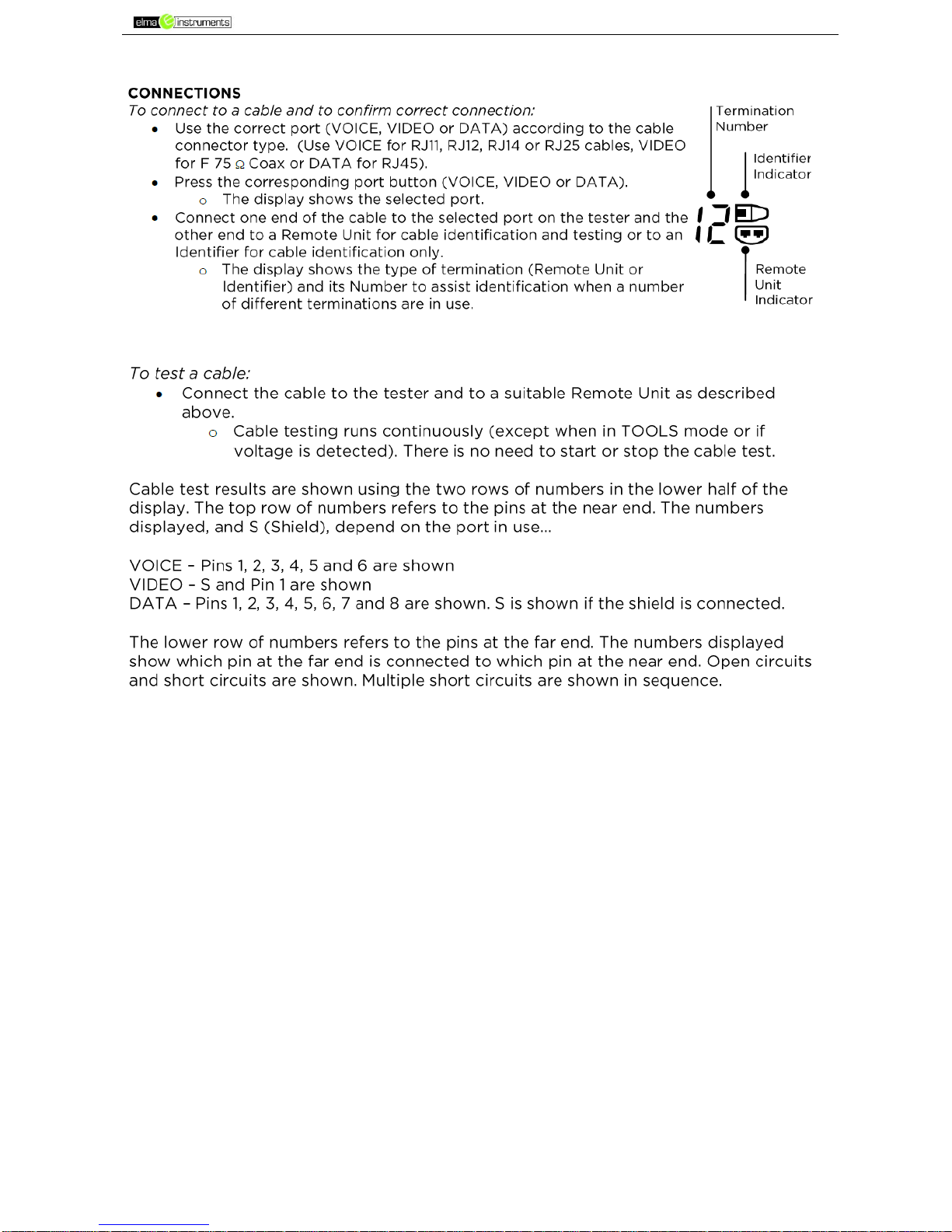

Forbindelser
For forbindelse til et kabel, og til godkendelse af korrekt
forbindelse:
Brug den korrekte port (VOICE; VIDEO eller DATA) i
henhold til stiktype. (Brug VOICE til RJ11, RJ12, RJ14 eller
RJ25 kabler, VIDEO til F 75 Coax eller DATA til RJ45).
Tryk på den tilhørende testtast. Se figuren på side 3.
- Displayet viser den valgte port.
Forbind den ene ende af kablet til den valgte port på
testeren, og den anden ende til en remoteenhed for
kabelidentifikation og test, eller til en identifikationsenhed,
hvis man kun ønsker identificering af kablet.
- Displayet viser valgte type stikforbindelse (remoteeller identifikationsenhed) og dens nummer til
hjælp til identificering, hvis et vist antal stik er i
brug.
Dobbeltports
remote
enhed
# 1 (Standard)
Coax remote
enhed
# 1 (Standard)
# 1 til 12 (Tilbehør
– part.nr.: 158053)
RJ45 remote
enhed
# 1 til 12 (Tilbehør
– part.nr.: 158050)
RJ45
identifikations
enhed
# 1 til 12 (Tilbehør
– part.nr.: 158051)
Remote enheds
nummer
Identificerings
-indikator
Remote
enhedsindikator
Page 7
Ideal VDV II PLUS
side 7
V.161118

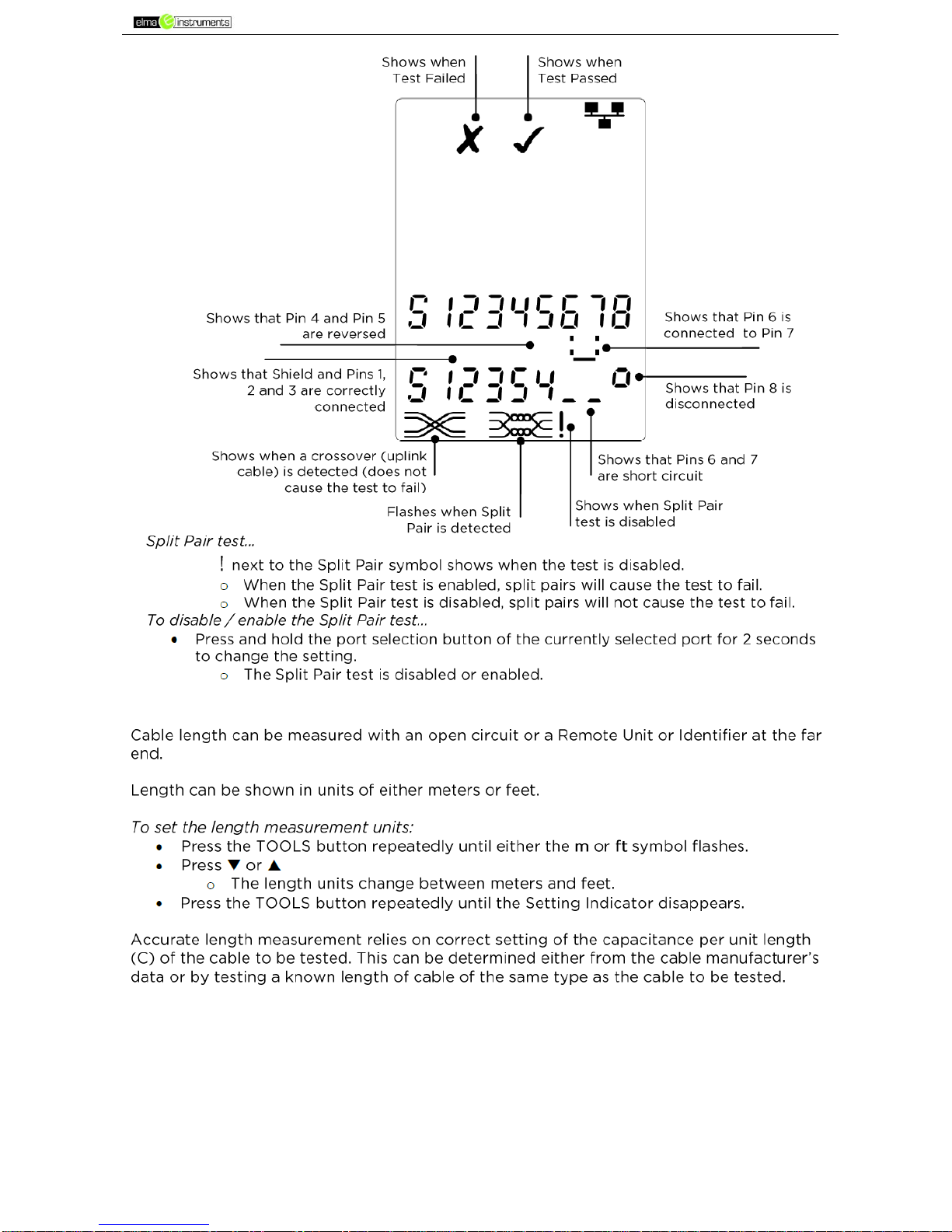

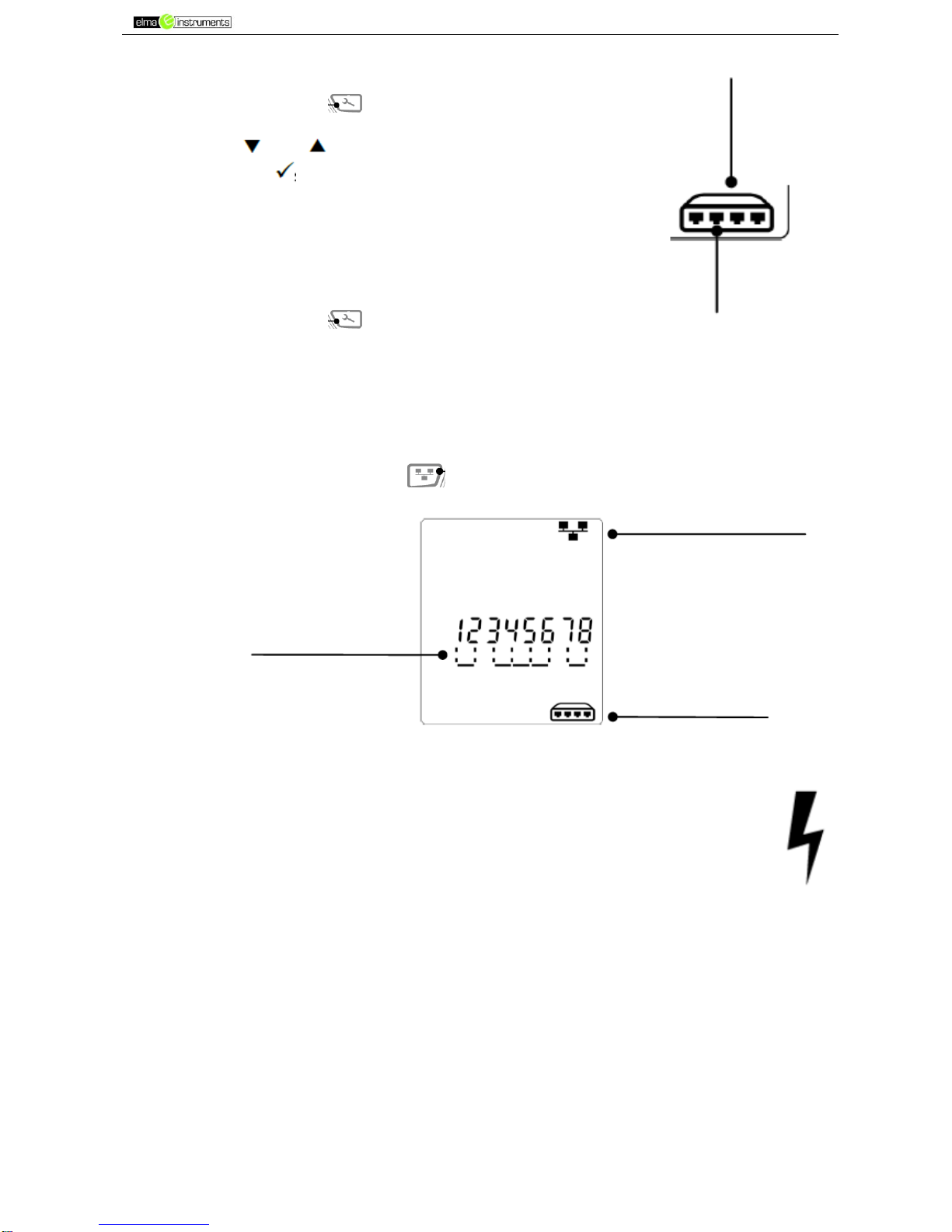

Kabeltest
Test af et kabel
Forbind kablet til VDV II og den passende remote, som beskrevet ovenover.
- Kabeltesten kører kontinuerligt (på nær hvis der spænding til stede). Der er
derfor ingen grund til at starte/stoppe kabeltesten.

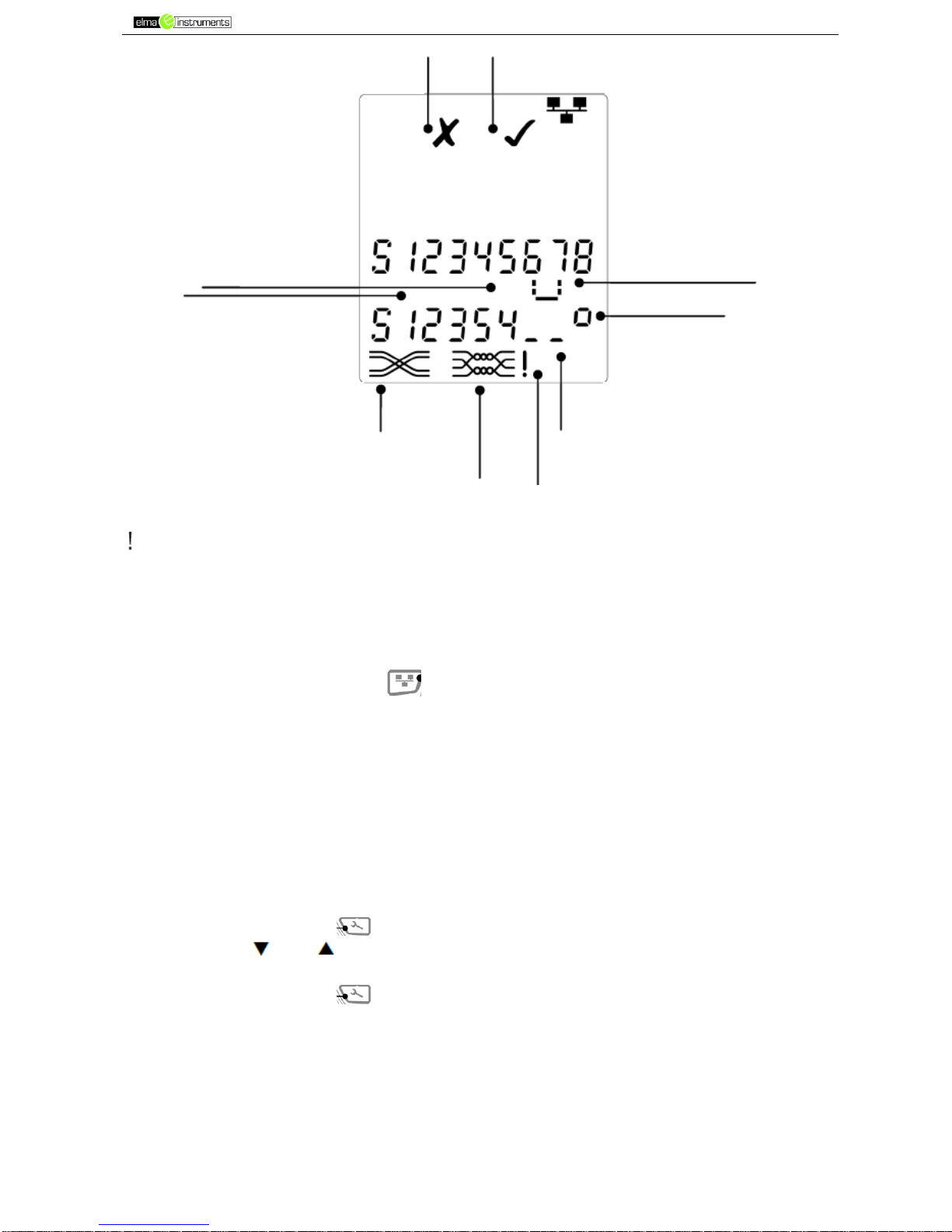

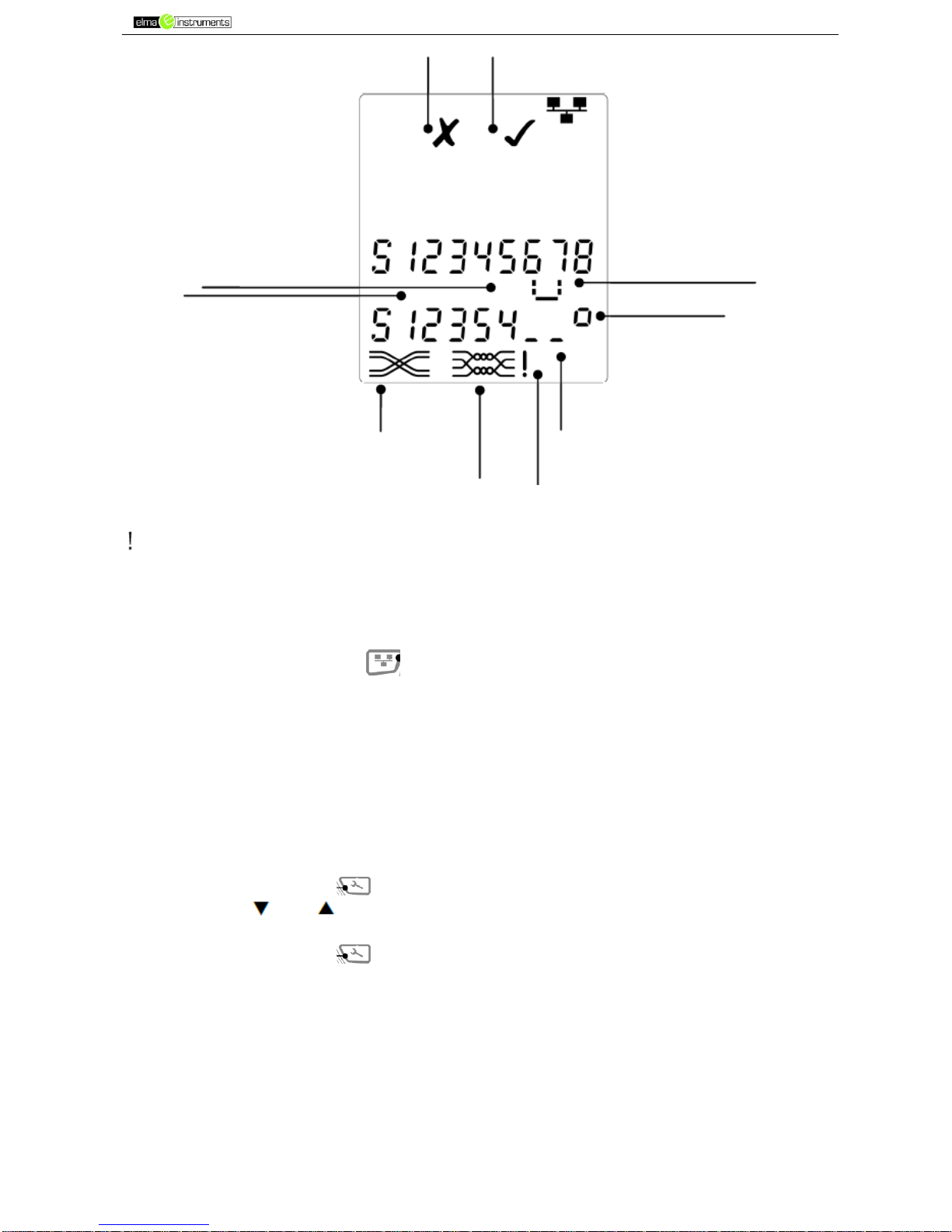

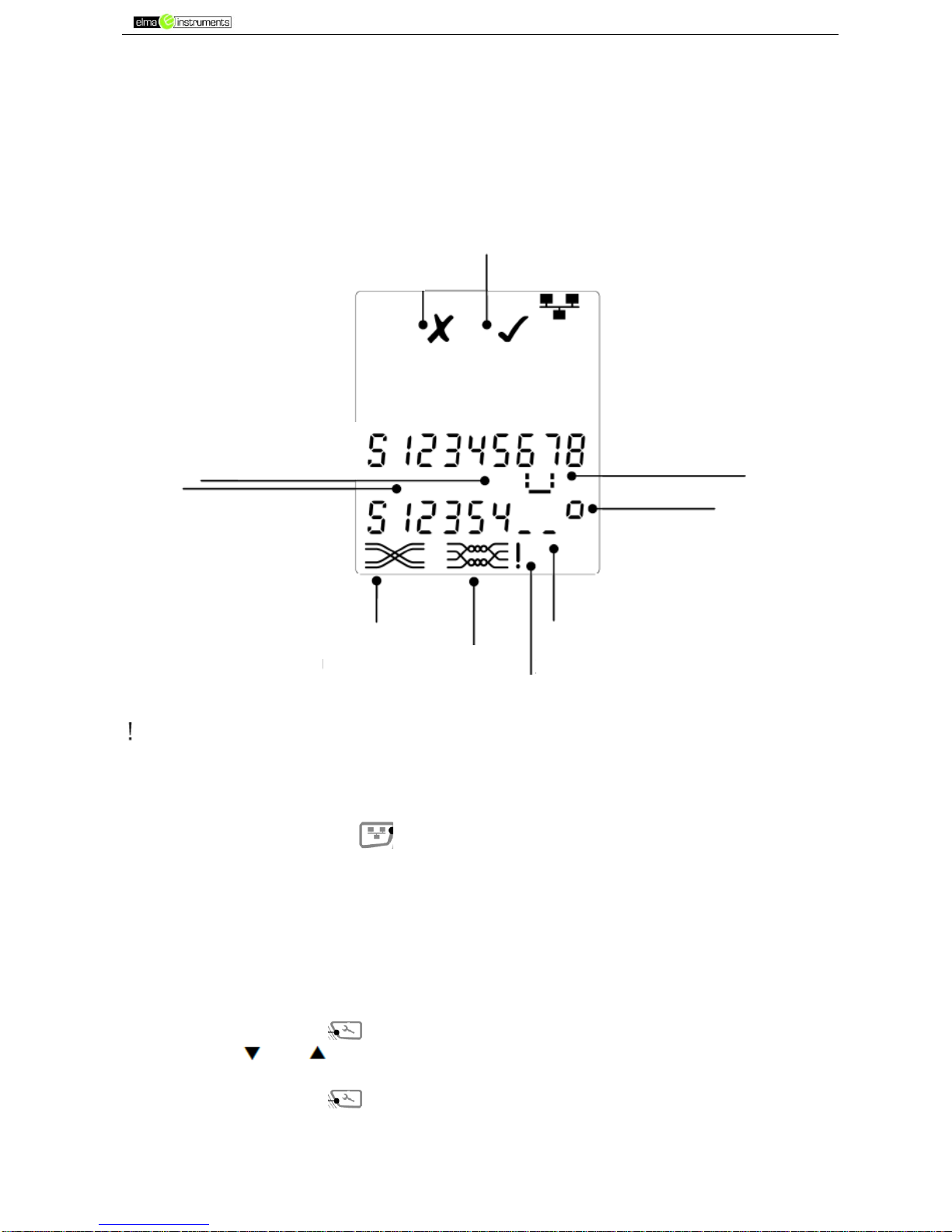

Kabelresultater vises ved hjælp af 2 linjer af tal i den nedre del af displayet. Den øverste af
disse linjer refererer til pins i ”nær ende” (Ved selve instrumentet). Åbne kredsløb og
kortslutninger vises. Flere forskellige kortslutninger vises i sekvens.
”Split Pair (splittet par)” test:
symbolet ved siden af ”Split Pair” symbolet viser, når testen er afbrudt.
Når ”Split Pair” testen er tilsluttet, vil splittet par medfører en fejl.
Når ”Split Pair” testen er afbrudt, vil splittet par ikke medfører fejl.
Afbryd/Tilslut ”Split Pair” test
Tryk på port valgtasten i 2 sek. for at ændre opsætningen.
o ”Split Pair” testen er nu enten tilsluttet eller afbrudt.
Længdemåling
Kabelængde kan måles med et åbent kredsløb eller med en remote enhed tilsluttet i den
anden ende.
Længden kan vise i enheder af enten meter eller fod.
Opsætning af længdemålingsenhed
Tryk på ”TOOLS” ( ) tasten indtil enten m eller f symbolet blinker.
Tryk på eller
o Længdeenheder kan ændres imellem meter eller fod.
Tryk på ”TOOLS” ( ) tasten indtil opsætningsindikatoren forsvinder.
Nøjagtig længdemåling afhænger af korrekt opsætning af kapacitet pr. enhedslængde (C)
af det testede kabel. Dette kan bestemmes ved oplysning fra kabelleverandør eller ved
test af kendt længde for et kabel – af samme type som det testede kabel.
Vises ved testfejl
Vises ved
godkendt test
Viser at Pin 4 og Pin 5
er ombyttet
Viser at Skærm, og Pin
1, 2 & 3 er forbundet
korrekt
Viser når et krydset (uplink
kabel) er fundet (gør ikke at
testen nødvendigvis fejler)
Blinker hvis der
findes splittet par
Viser når ”splittet par
test” ikke er aktiveret
Viser at Pin 6 & 7 er
kortsluttet
Viser at Pin 8 er
afbrudt/demonteret
Viser at Pin 6 er
kortsluttet til Pin 7
Page 8
Ideal VDV II PLUS
side 8
V.161118

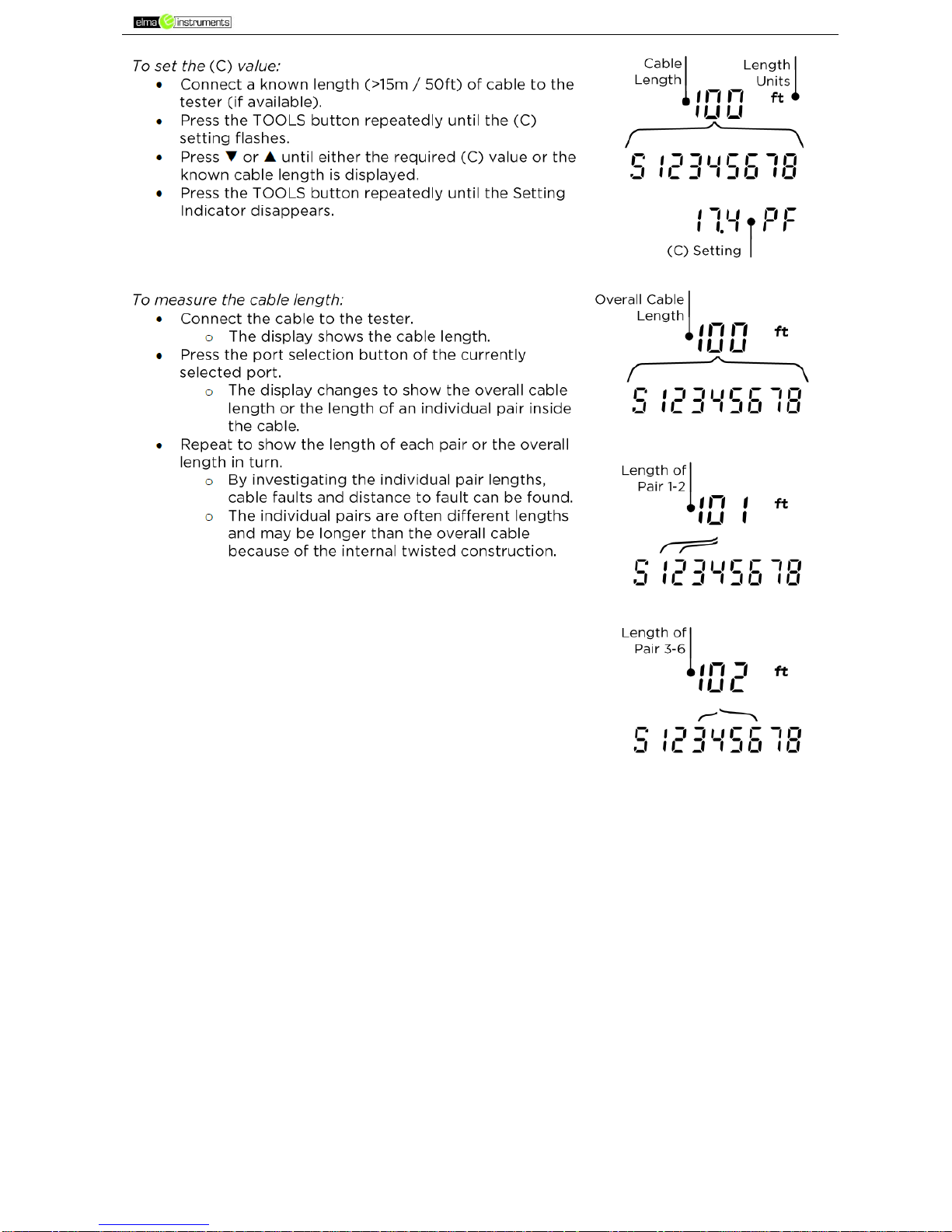

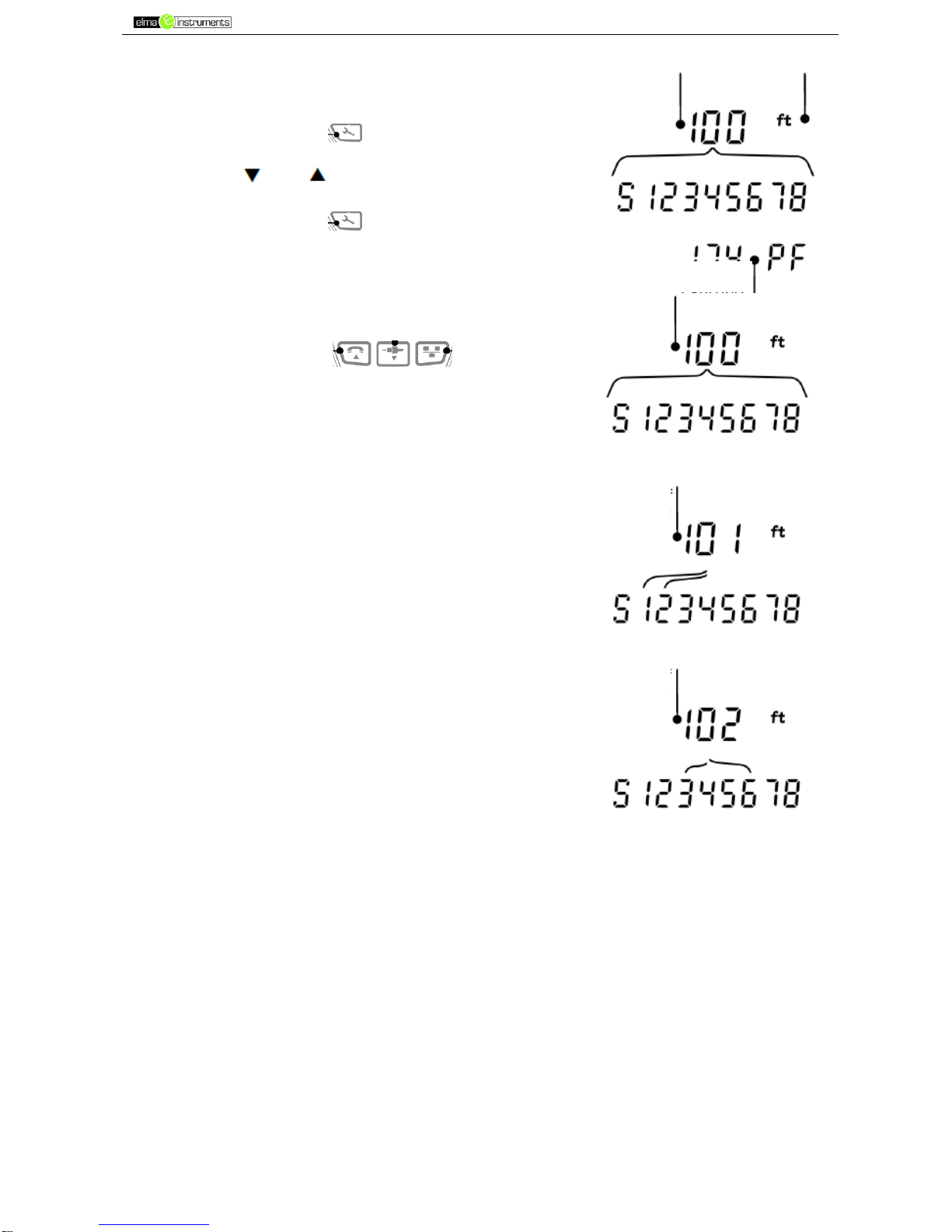

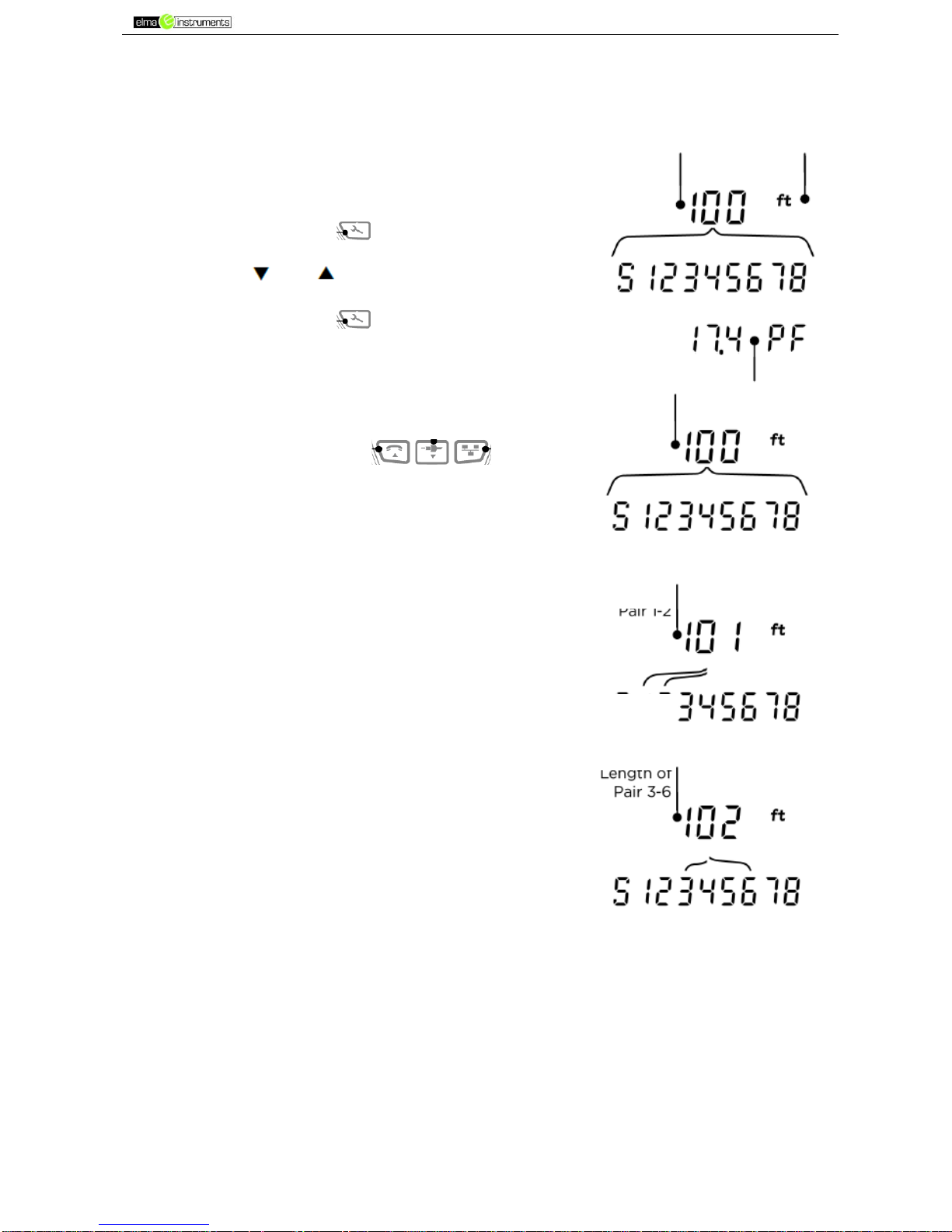

Opsætning af (C) værdi
Forbind et kabel med kendt længde (>15m) til
testeren.
Tryk på ”TOOLS” ( )tasten indtil (C) (se figur her
til højre) blinker på displayet.
Tryk på eller indtil den ønskede (C) værdi,
eller den kendte kabellængde vises på displayet.
Tryk på ”TOOLS” ( )tasten indtil
opsætningsindikatoren forsvinder.
Måling af kabellængde
Forbind kablet til testeren.
o Instrumentet viser kabellængden.
Tryk på port tasten ( ) for den
valgte port.
o Displayet viser den samlede
kabellængde, eller længde for et
individuelt par i kablet.
Gentag ovenstående for at vise den samlede
længde, eller for hvert par i rækkefølge.
o Ved at kontrollere for hvert enkelt pars
længde, kan man finde kabelfejl og
afstand til fejl.
o De individuelle par har ofte forskellige
længder, og kan være længere end den
samlede kabellængde – pga. den interne
tvistede konstruktion.
Kabellængde
Længdeenhed
(C) opsætning
Samlet
kabellængde
Længde
af par 1-2
Længde
af par 3-6
Page 9
Ideal VDV II PLUS
side 9
V.161118

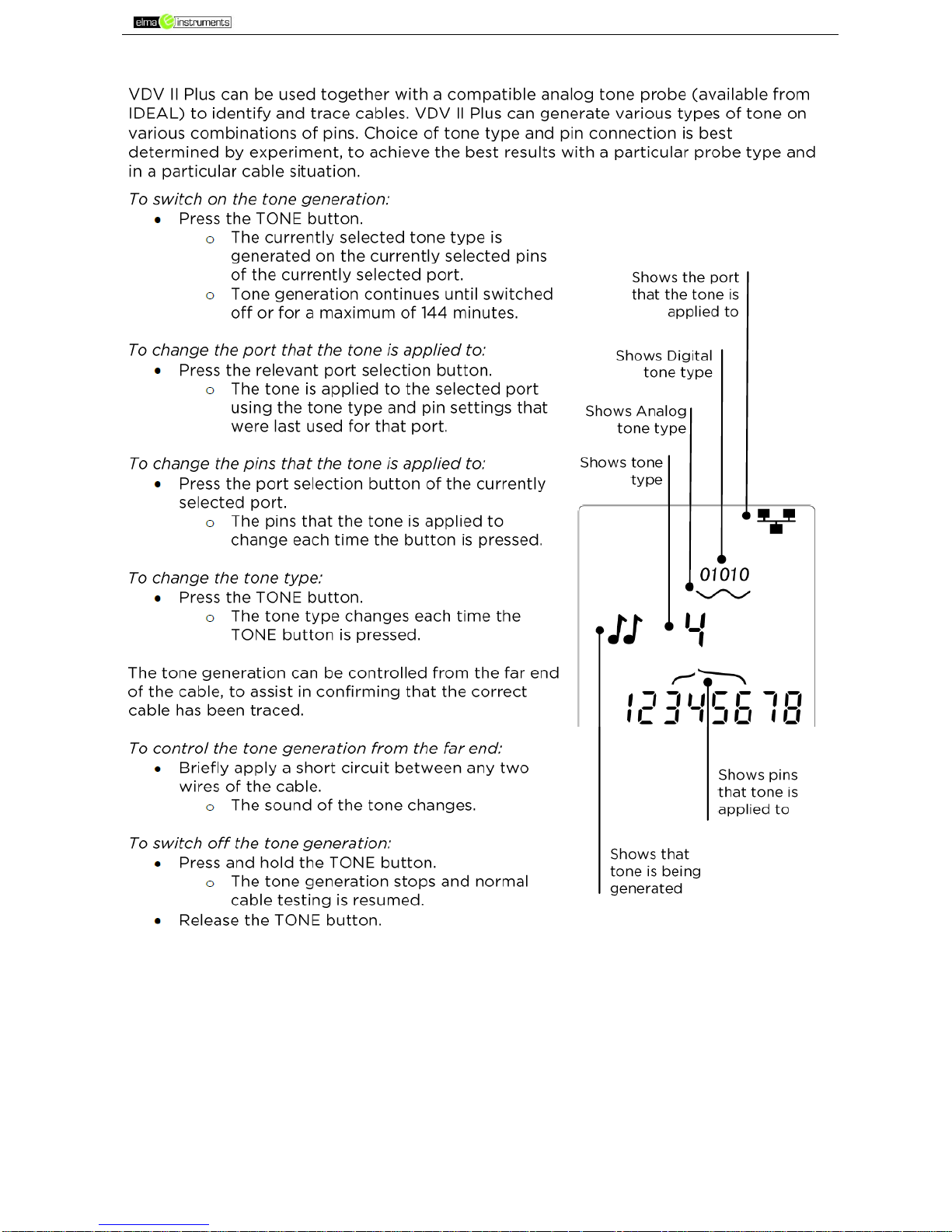

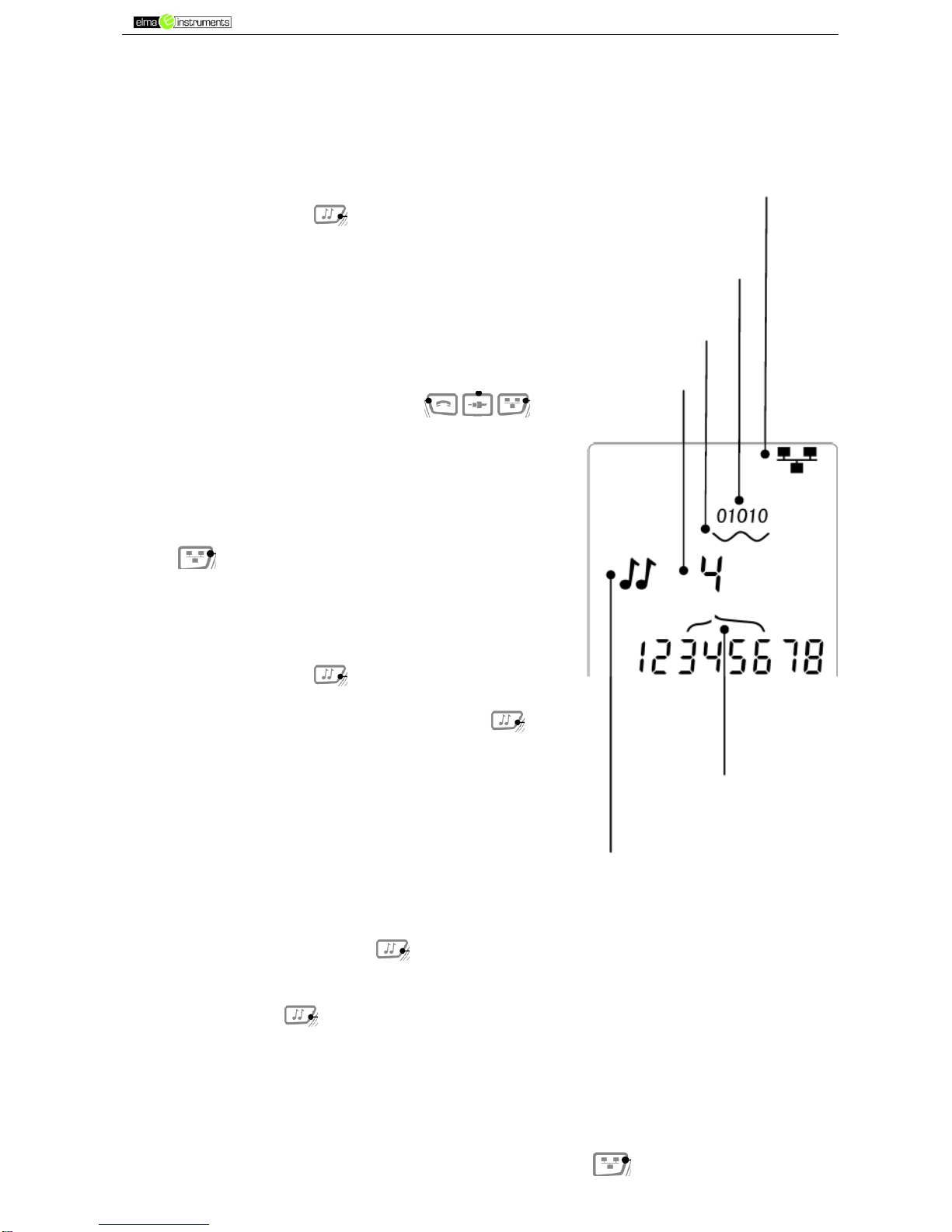

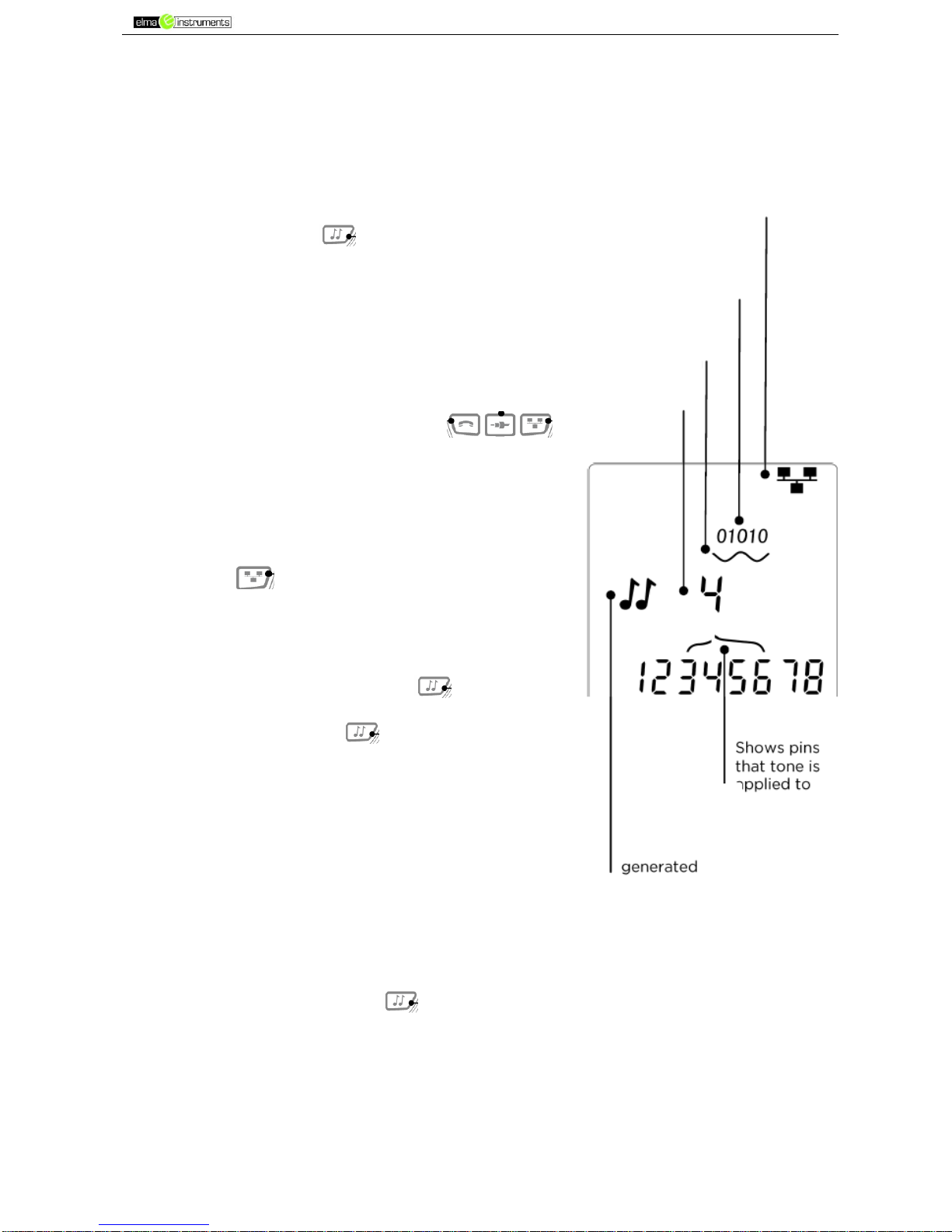

Tonesøgning
VDV II PLUS kan anvendes sammen med en kompatibel induktiv søge probe, for derved
at kunne identificere og søge kabler. VDV II PLUS kan generere forskellige typer af toner,
på forskellige kombinationer af pins. Valg af tonetype og pin-forbindelse skal vælges ud fra
at opnå det bedste resultat, med en specifik probe og i særdeleshed kabelsituationen.
Start tonegenereringen:
Tryk på ”TONE” tasten.
o Den først valgte tone genereres på
den først valgte pin på den først
valgte port.
o Tonegenereringen fortsætter indtil
den slukkes, eller maksimalt i 144
minutter.
Ændring af port som tone er tilført på:
Tryk på den relevante port tast ( ).
o Tonen tilføres til den valgte port, og
bruger den sidste valgte tonetype og
pin opsætning, for den valgte port.
Ændring af pin som tone er tilført på:
Tryk på port tast for valgte nylig valgte port. (Fx
tasten)
o Pins for den valgte port ændres, hver
gang der trykkes på den pågældende
port knap.
Ændring af tonetype:
Tryk på ”TONE” tasten.
o Tonen ændres, hver gang man
trykker på Tryk på ”TONE”
knappen.
Ved hjælp af tonegenereringen kan man kontrollere (i
den fjerne ende af kablet), at det er det korrekte kabel
man søger på.
Til kontrol af tonegenerering fra den fjerne ende:
Lav en kortvarig kortslutning mellem 2 ledere i kablet.
o Lyden på tonen vil nu ændres.
Sluk for tonegenerering:
Tryk og hold på ”TONE” tasten.
o Tonegenereringen stopper, og der vendes tilbage til normal kabel
testfunktion.
Slip ”TONE” tasten.

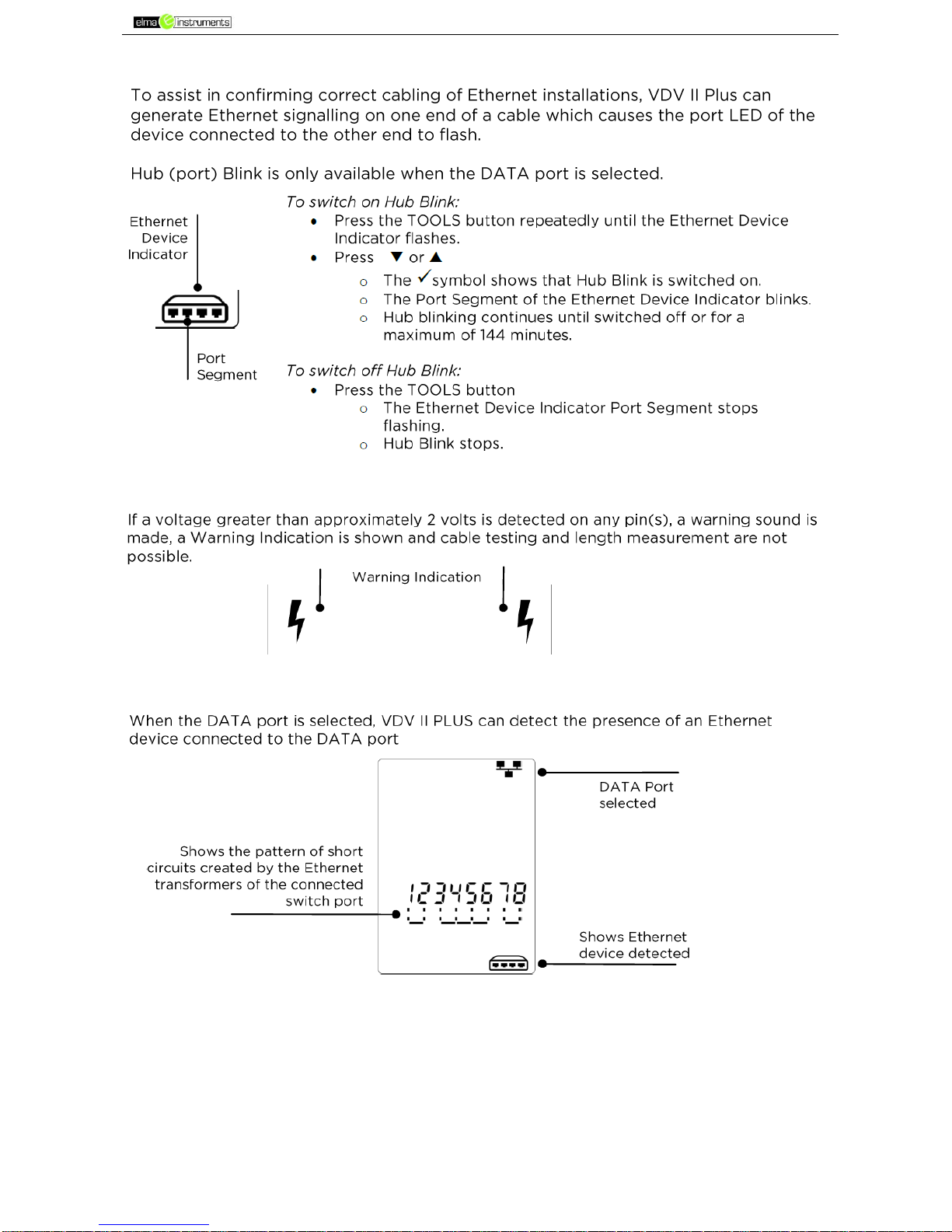

HUB (Port) Blink
Til hjælp med at godkende korrekt kabling i Ethernet installationer, kan VDV II PLUS
generere Ethernet signaler i den ene ende af et kabel, som gør, at port LED på det
tilkoblet udstyr i den anden enden blinker.
Hub (port) Blink er kun tilgængelig, når man har valgt DATA port.
Viser hvilen port
tonen er tilført på
Viser
tonetype
Viser at
tonen tilføres
på de valgte
pins
Viser at
tonen bliver
genereret
Viser analog
tonetype
Viser digital
tonetype
Page 10
Ideal VDV II PLUS
side 10
V.161118

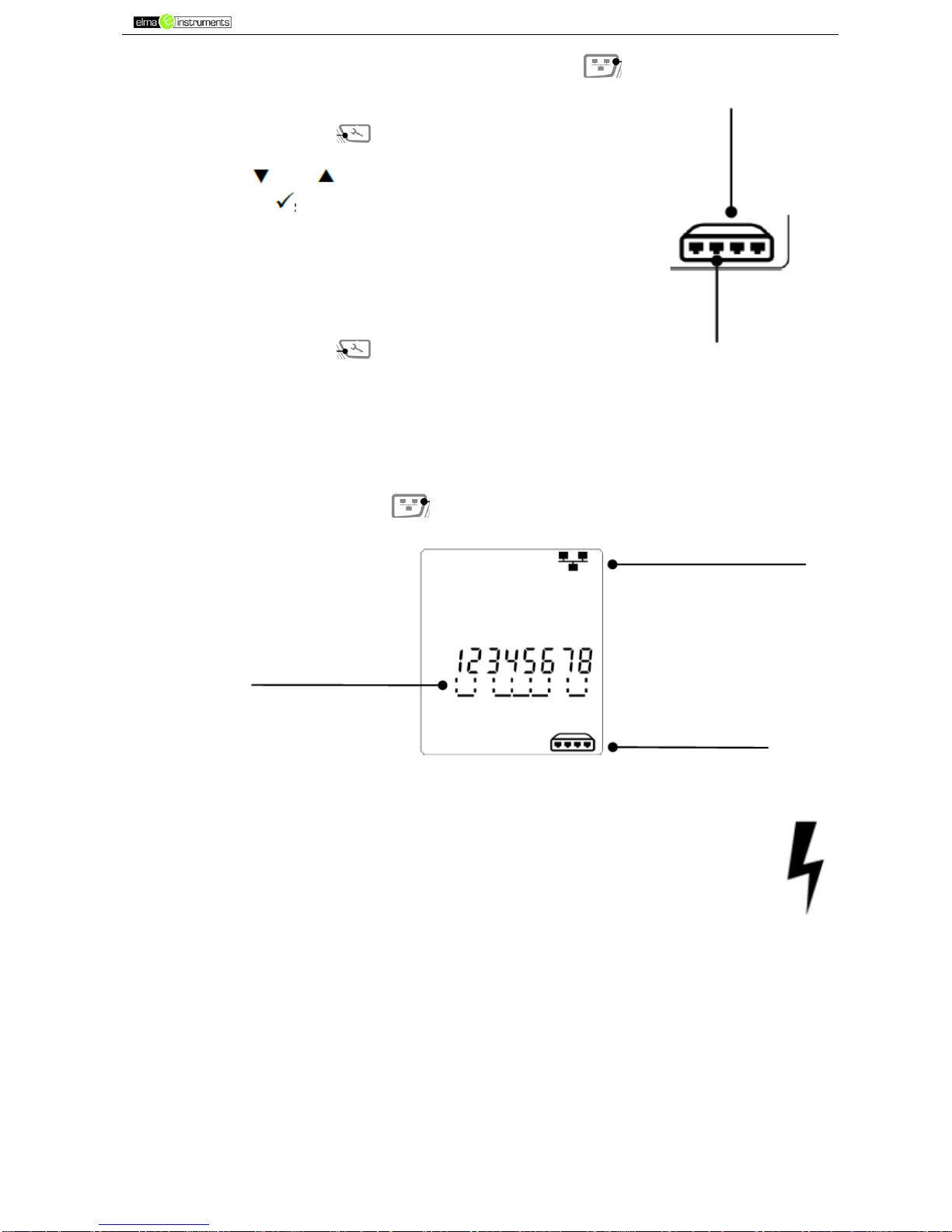

Tænd for Hub Blink:
Tryk på ”TOOLS” ( )tasten indtil Ethernet
udstyrsindikatoren blinker.
Tryk på eller
o symbolet viser at Hub blink er aktivt.
o Port segmentet på Ethernet udstyret
blinker.
o Hub blink fortsætter indtil der slukkes, eller
maksimalt i en periode af 144 minutter.
Sluk for Hub Blink:
Tryk på ”TOOLS” ( )tasten.
o Port segmentet på Ethernet udstyret
stopper med at blinke.
o Hub blink stopper.
Test af Ethernet udstyr
Hvis man har valgt ”DATA” porten ( ), kan VDV II PLUS teste tilstedeværelse af
eventuelt tilkoblet Ethernet udstyr (fx en switch).
Spændingsdetektering
Hvis instrumentet detekterer en spænding større end ca. 2 volt på en hvilken som
helst pin, vil et advarselssignal (som vist her til højre) blive vist på displayet.
Det er ikke muligt at teste sit kabel.
Dataport er valgt
Viser at der er
tilkoblet Ethernet
udstyr
Viser mønstret af kortslutninger,
som er lavet af Ethernet
forbindelserne i den tilkoblet
switch port
Ethernet
udstyrsindikator
Port
segment
Page 11
Ideal VDV II PLUS
side 11
V.161118
Norsk brukerveiledning
Instrumentbeskrivelse
Advarsel!
Utsett aldri instrumentet for spenninger >60V. VDV II Plus kan bli beskadiget og det kan
utsette brukeren for skader.
Forbehold!
Ukorrekt terminering, beskadigede eller ikke terminerte konnektorer, kan beskadige RJ45
uttaket på VDV II Plus. Kontroller derfor alltid RJ45 konnektoren før du setter dem i
testeren.
Bruk kun 8 pins RJ45 konnektorer i DATA porten og 6 pins RJ konnektorer på VOICE
porten – på instrumentet.
Hvis dette symbol vises på displayet, skal avsluttes testen med det samme for å unngå
skade på instrumentet.
VIDEO
(F-Coax) port
DATA
(8-Pin RJ) port
VOICE
(6 Pin RJ) port
ON/OFF
Knapp
Display
Display
Knapp for valg
av VIDEO port
Knap for valg
av DATA port
Tone knapp
Knapp for valg
av VOICE port
”TOOLS”
(Meny) knapp
Dobbeltports
remote enhet
Dobbeltports remote
enhet – VOICE port
Dobbeltports remote
enhet – DATA port
Oppbevaring for
Coax remote enhet
Page 12
Ideal VDV II PLUS
side 12
V.161118
Power
Fjern/sett inn batteri
Fjern skruen på batteridekslet, og fjern
batteridekslet fra baksiden av instrumentet.
Fjern/sett inn batteri. Vær oppmerksom på korrekt
polaritet.
Sett på batterideksel og fest skruen fast igjen.
Slå på instrumentet:
Trykk på ”ON/OFF” knappen.
- Instrumentet viser den valgte port (VOICE; VIDEO eller DATA).
- Hvis ”Lav batteriindikator” vises, skal batteriet skiftes.
Kontroll av bakgrunnsbelysning
Trykk på ”TOOLS” ( ) knappen inntil bakgrunnsbelysnings indikatoren blinker
og bakgrunnsbelysnings ”timeout” (sekunder) vises på displayet.
Trykk på eller for å justere ”timeout”.
o Hvis tid er ”null” viser displayet – og bakgrunnsbelysning vil ikke være
aktivt.
o Hvis tid er > enn null viser displayet . Bakgrunnsbelysning vil være
aktivert, hver gang det trykkes på en knapp. Etter ”timeout” vil belysningen
først dempes og deretter slukkes, for besparelse av batterilevetid.
Trykk på ”TOOLS” ( ) knappen inntil oppsett indikatoren forsvinner.
Slå av instrumentet
Trykk på ”ON/OFF” knappen..
Skrue på
batterideksel
Batterideksel
VOICE Port
valgt
VIDEO Port
valgt
DATA Port
valgt
Batteriindikator
For lavt batteri
Oppsettindikator
Bakgrunnsbelysningsindikator
Batterideksel
Page 13
Ideal VDV II PLUS
side 13
V.161118
Uttaks muligheter
”Dobbel port remote enheten” kan ”støpsles” i bunnen av VDV II, enten med uttaket vendt
inn for beskyttelse, eller ut for test av patchkabler, uten å flytte remote enheten fra
testeren. Remote enheten har intern oppbevaring for Coax remote enhet.
Forbindelser
For forbindelse til en kabel, og for godkjennelse av korrekt
forbindelse:
Bruk den korrekte port (VOICE; VIDEO eller DATA) i
henhold til uttakstype. (Bruk VOICE til RJ11, RJ12, RJ14
eller RJ25 kabler, VIDEO til F 75 Coax eller DATA til
RJ45).
Trykk på den tilhørende testknapp. Se figuren på side 11.
- Displayet viser den valgte port.
Forbind den ene enden av kabelen til den valgte port på
testeren, og den andre enden til en remote enhet for
kabelidentifikasjon og test, eller til en identifikasjons enhet,
hvis man kun ønsker identifisering av kabelen.
- Displayet viser valgte type uttaksforbindelse
(remote- eller identifikasjons enhet) og dens
nummer til hjelp for identifisering, hvis et vist antall uttak er i bruk.
Kabeltest
Test av en kabel:
Tilkoble kabelen til VDV II og den passende remote enhet, som beskrevet ovenfor.
- Kabeltesten kjører kontinuerlig (så lenge det ikke er spenning til stede).
Det er derfor ingen grunn til å starte/stoppe kabeltesten.
Kabelresultater vises ved hjelp av 2 linjer av tall i den nedre del av displayet. Den øverste
av disse linjer refererer til pinner i ”nær ende” (Ved selve instrumentet). Åpne kabler og
kortslutninger vises. Flere forskjellige kortslutninger vises i sekvens.
Remote enhets nummer
Identifiseringsindikator
Remote enhetsindikator
Dobbelt port remote
enhet
# 1 (Standard)
Coax remote enhet
# 1 (Standard)
# 1 til 12 (Tilbehør –
part.nr.: 158053)
RJ45 remote enhet
# 1 til 12 (Tilbehør –
part.nr.: 158050)
RJ45 identifikasjons
enhet
# 1 til 12 (Tilbehør –
part.nr.: 158051)
Page 14
Ideal VDV II PLUS
side 14
V.161118
”Split Pair (splittet par)” test:
symbolet ved siden av ”Split Pair” symbolet vises, når testen er deaktivert.
Når ”Split Pair” test er aktivert, vil splittede par føre til at testen mislykkes.
Når ”Split Pair” testen er deaktivert, vil splittede par ikke føre til at testen
mislykkes.
Aktiver/Deaktiver ”Split Pair” test
Trykk på port valgknappen i 2 sek. for å endre oppsettet.
o ”Split Pair” testen er nå enten aktivert eller deaktivert.
o
Lengdemåling
Kabellengden kan måles med et åpent kretsløp eller med en remote enhet tilsluttet i den
andre enden.
Lengden kan vises i enten meter eller fot.
Oppsett av lengdemålings enhet
Trykk på ”TOOLS” ( ) knappen inntil enten m eller f symbolet blinker.
Trykk på eller
o Lengdeenheten kan endres mellom meter eller fot.
Trykk på ”TOOLS” ( ) knappen inntil oppsett indikatoren forsvinner.
Vises ved testfeil
Vises ved
godkjent test
Viser at Pinne 4 og Pin 5 er
byttet
Viser at Skjerm, og Pinne 1, 2 &
3 er forbundet korrekt
Viser når en krysset (uplink kabel) er
funnet (gjør ikke at testen nødvendigvis
feiler)
Blinker hvis det finnes splittet
par
Viser når ”splittet par test” ikke
er aktiveret
Viser at Pinne 6 & 7 er kortsluttet
Viser at Pinne 8 har
brudd/demonteret
Viser at Pinne 6 er kortsluttet til
Pinne 7
Page 15
Ideal VDV II PLUS
side 15
V.161118
Nøyaktig lengdemåling avhenger av korrekt oppsett av kapasitet pr. enhetslengde (C) av
den testede kabel. Dette kan bestemmes ved informasjon fra kabelleverandør eller ved
test av en kjent kabellengde – av samme type som den testede kabel.
Oppsett av (C) verdi
Forbind en kabel med kjent lengde (>15m) til
testeren.
Trykk på ”TOOLS” ( ) knappen inntil (C) (se figur
her til høyre) blinker på displayet.
Trykk på eller inntil den ønskede (C) verdi,
eller den kjente kabellengde vises på displayet.
Trykk på ”TOOLS” ( ) knappen inntil oppsett
indikatoren forsvinner.
Måling av kabellengde
Forbind kabelen til testeren.
o Instrumentet viser kabellengden.
Trykk på port knappen ( ) for den
valgte port.
o Displayet viser den samlede
kabellengde,
eller lengde for et individuelt par i kabelen.
Gjenta ovenstående for å vise den samlede
lengde, eller for hvert par i rekkefølge.
o Ved å kontrollere hvert enkelt pars
lengde, kan man finne kabelfeil og
avstand til feil.
o De individuelle par har ofte forskjellige
lengder, og kan være lengere enn den
samlede kabellengde – pga. den interne
tvistede konstruksjon.
Kabellængde
Længdeenhed
(C) oppsett
Samlet
kabellengde.
Lengde av
par 1-2
Lengde av
par 3-6
Page 16
Ideal VDV II PLUS
side 16
V.161118

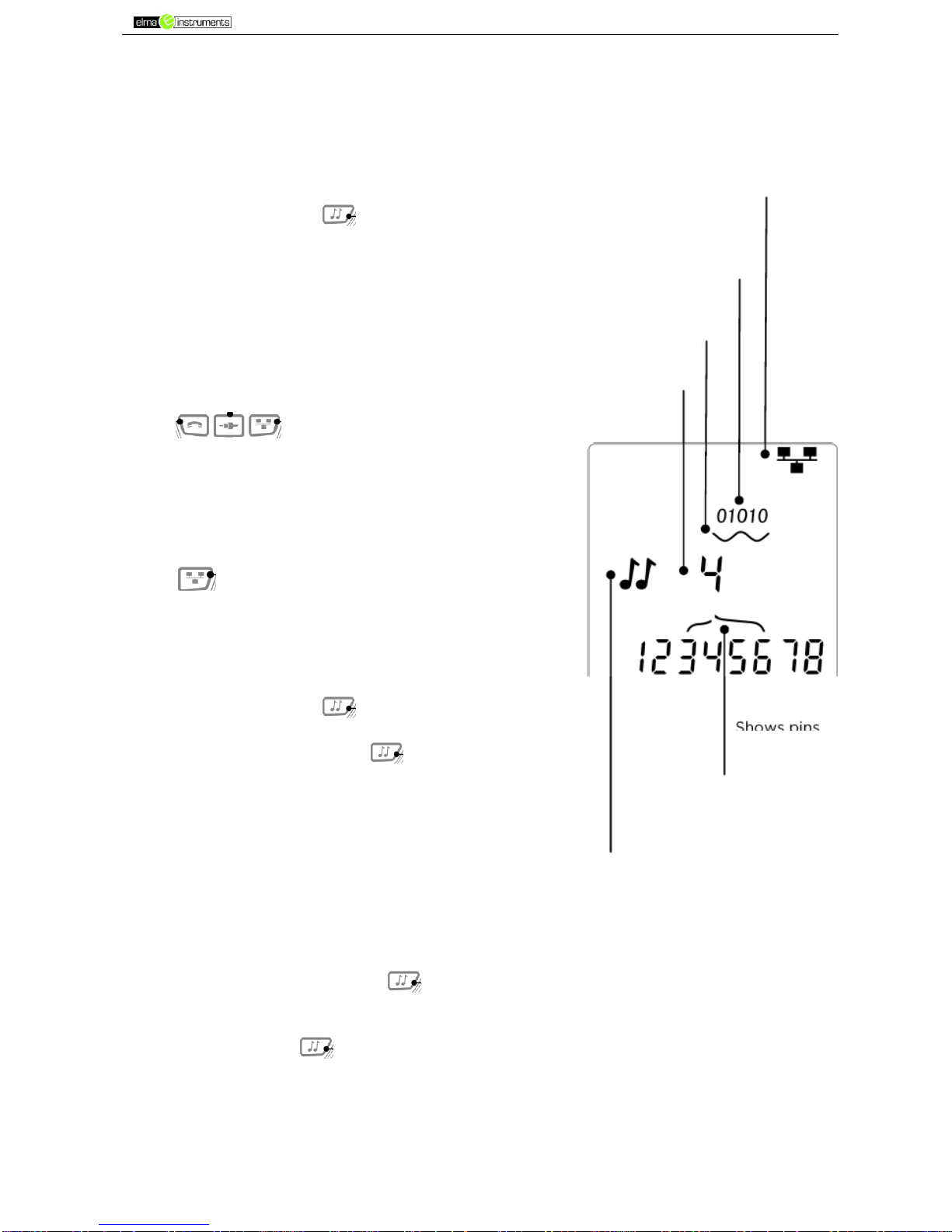

Tonesøkning
VDV II Plus kan benyttes sammen med en kompatibel induktiv søkeprobe, for derved å
kunne identifisere og søke etter kabler. VDV II Plus kan generere forskjellige typer av
toner på forskjellige kombinasjoner av pinner. Valg av tonetype og pinne-forbindelse
velges best ut ved å prøve forskjellige pinne-kombinasjoner, med en spesifikk probe og i
særdeleshet kabelsituasjonen.
Start tonegenereringen:
Trykk på ”TONE” knappen.
o Den først valgte tone genereres på
den først valgte pinne på den først
valgte port..
o Tonegenereringen fortsætter indtil
den slukkes, eller maksimalt i 144
minutter.
Endring av port som tone er tilført på:
Trykk på den relevante port knapp .
o Tonen tilføres til den valgte port, og
bruker den siste valgte tonetype og
pinne oppsett, for den valgte port.
Endring av pinne som tone er tilført på:
Trykk på port knapp for nylig valgte port.
(F.eks. knappen)
Pinnen for den valgte port endres hver gang det
trykkes på den gjeldende port knapp.
Endring av tonetype:
Trykk på ”TONE” knappen.
o Tonen endres, hver gang man trykker
”TONE” knappen.
Ved hjelp av tonegenereringen kan man kontrollere (i
den fjerne enden av kabelen), at det er korrekt kabel
man søker på.
Til kontroll av tonegenerering fra den fjerne ende:
Lav en kortvarig kortslutning mellom
2
ledere i kabelen.
o Lyden på tonen vil nå endres.
Slå av for tonegenerering:
Trykk og hold på ”TONE” knappen.
o Tonegenereringen stopper, og det instrumentet går tilbake til
normal kabel testfunksjon.
HUB (Port) Blink
Til hjelp med å godkjenne korrekt kabling i Ethernet installasjoner, kan VDV II PLUS
generere Ethernet signaler i den ene enden av en kabel, som gjør, at port LED på det
tilkoblet utstyr i den andre enden blinker.
Viser hvilen port tonen er
tilført på
Viser
tonetype
Viser at tonen
blir generert
Viser
analog tonetype
Viser
digital tonetype
Page 17
Ideal VDV II PLUS
side 17
V.161118
Hub (port) Blink er kun tilgengelig, når man har valgt DATA port.
Slå på Hub Blink:
Trykk på ”TOOLS” ( ) knappen inntil Ethernet
utstyrsindikatoren blinker.
Trykk på eller
o symbolet viser at Hub blink er aktivt.
o Port segmentet på Ethernet utstyret
blinker.
o Hub blink fortsetter inntil det slukkes, eller
maksimalt i en periode av 144 minutter.
Slå avr Hub Blink:
Trykk på ”TOOLS” ( ) knappen.
o Port segmentet på Ethernet utstyret slutter
å blinke.
o Hub blink stopper.
Test av Ethernet utstyr
Hvis man har valgt ”DATA” porten ( ), kan VDV II teste tilstedeværelse av eventuelt
tilkoblet Ethernet utstyr (f.eks. en switch).
Spenningsdetektering
Hvis instrumentet detekterer en spenning større enn ca. 2 volt på en hvilken som
helst pinne, vil et advarselssignal (som vist her til høyre) bli vist på displayet.
Det er da ikke mulig å teste kabelen.
Dataport er valgt
Viser at det er tilkoblet
Ethernet utstyr
Viser mønstret av kortslutninger, som er
laget av Ethernet forbindelserne i den
tilkoblet switch port
Ethernet
udstyrsindikator
Port segment
Page 18
Ideal VDV II PLUS
side 18
V.161118
Svensk bruksanvisning
Instrumentbeskrivning
Varning!
Utsätt inte instrumentet för spänningar >60V. VDVII kan skadas och även så användaren.
Förbehåll!
Felaktigt pressade, skadade eller icke pressade kontakter kan skada RJ45 kontakten på
VDV II. Kontrollera därför alltid dina R5 kontakter, innan du ansluter dem i instrumentet.
Använd endast 8 pins RJ45 kontakter i DATA porten och 6 pins RJ kontakter i VOICE
porten – på instrumentet.
Om denna symbol vissas i displayen, avbryt testet meddetsamma för att undvika
skador på instrumentet.
VIDEO
(F-Coax) port
DATA
(8-Pin RJ) port
VOICE
(6 Pin RJ) port
ON/OFF
Tangent
Display
Knap for valg af
Display
Tangent för val
av VIDEO port
Tangent för val
av DATA port
Tone Tangent
Tangent för val
av VOICE port
”TOOLS”
(Menu)
Dubbelports
remoteenhet
Dubbeltports remote
enhet – VOICE port
Dubbeltports remote
enhet – DATA port
Hållare för coax
remoteenhet
Page 19
Ideal VDV II PLUS
side 19
V.161118
Batteri
Byte/isättning av batteri
Lossa skruven på batteriluckan, och ta bort
batteriluckan på baksidan av instrumentet.
Ta bort/sätt i batteriet. Var uppmärksam på rätt
polaritet.
Sätt tillbaka batteriluckan och dra åt skruven igen.
Starta instrumentet:
Tryck på ”ON/OFF” tangenten.
- Instrumentet visar den valda porten (VOICE; VIDEO eller DATA).
- Om ”Lagt batteriindikatorn” visas, skall batteriet bytas.
Kontroll av bakgrundsbelysning
Tryck på ”TOOLS” ( ) tangenten tills bakgrundsbelysningsindikatorn blinkar och
bakgrundsbelysnings ”timeout” (sekunder) visas i displayen.
Tryck på eller för att justera ”timeout”.
o Om tiden är ”noll” visar displayen – och bakgrundsbelysningen kommer
inte vara aktivt.
o Om tiden är > än noll visar displayen . Bakgrundsbelysningen kommer
vara aktiverad, varje gång man trycker på en tangent. Efter ”timeout”
kommer belysningen först dämpas och därefter släckas, för att spara
batteritid.
Tryck på ”TOOLS” ( ) tangenten tills inställningsindikatorn försvinner.
Stäng av instrumentet
Tryck på ”ON/OFF” tangenten.
Skrue på
batteridæksel
Batteridæksel
VOICE Port
vald
VIDEO Port
vald
DATA Port
vald
Batteriindikator
Vid låg batterinivå
Inställningsikon
Bakgrundsbelysningsindikator
Page 20
Ideal VDV II PLUS
side 20
V.161118
Anslutnings möjligheter
”Dubbelports remote enheten” kan ”förvaras” i botten av VDV II, enheten med kontakten
vänd innåt som skydd, eller utåt för test av patchkablar, utan att flytta remote enheten från
instrumentet. Remote enheten har intern förvaring för Coax remote enheten.
Anslutningar
För anslutning till en kabel, och till godkännande av korrekt
förbindelse:
Använd den rätta porten (VOICE; VIDEO eller DATA) med
hänsyn till kontakt typ. (Använd VOICE til RJ11, RJ12,
RJ14 eller RJ25 kablar, VIDEO till F 75 Coax eller DATA
till RJ45).
Tryck på den tillhörande testtangenten. Se figuren på sida
3.
- Displayen visar den valda porten.
Anslut den ena änden av kabeln till den valda porten på
Instrumentet, och den andra änden till en remotenhet för
kabelidentifikation och test, eller till en identifikationsenhet,
om man bara önskar identifiering av kabeln.
- Displayen visar vald typ av anslutning (remoteeller identifikationsenhet) och dess nummer till hjälp för identifiering, om
man använder flera remotenheter.
Kabeltest
Test av en kabel
Anslut kabeln till VDV II och den passende remote, som beskrivs ovan.
- Instrumentet testar kontinuerligt (förutom om spänning indikeras). Därför
behöver man inte starta/stoppa testet.
Kabelresultaten visas med två rader av siffror i den nedre delen av displayen. Den övre
raden avser kontakten i instrumentet. Avbrott och kortslutningar visas i olika sekvenser.
Dubbeltports remote
enhet
# 1 (Standard)
Coax remote enhet
# 1 (Standard)
# 1 til 12 (Tillbehör –
part.nr.: 158053)
RJ45 remote enhet
# 1 til 12 (Tillbehör –
part.nr.: 158050)
RJ45 identifikations
enhet
# 1 til 12 (Tillbehör –
part.nr.: 158051)
Remote enhetens nummer
Identifieringsindikator
Remote enhets-
Page 21
Ideal VDV II PLUS
side 21
V.161118
”Split Pair (splittat par)” test:
symbolen vid sidan av ”Split Pair” symbolen visas, när testet er avbrutits.
När ”Split Pair” testet är aktiverad, kommer testet att fela.
När ”Split Pair” testet är avaktiverad, kommer testet inte fela.
Avaktivera/aktivera”Split Pair” test
Tryck på port tangenten i 2 sek. för att ändra inställningen.
o ”Split Pair” testet är nu antingen aktiverad eller avaktiverad.
Längdmätning
Kabel längden kan mätas med ett öppet kretslopp eller med en remote enhet ansluten i
den andra änden.
Längden kan visas i enheterna meter eller fot.
Inställning av längdmätningsenhet
Tryck på ”TOOLS” ( ) tangenten tills enheten m eller f symbolen blinkar.
Tryck på eller
o Längdenheten kan ändras mellan meter eller fot.
Tryck på ”TOOLS” ( ) tangenten tills insällnings ikonen försvinner.
Visas vid ej
Visas vid godkänd
test
Visar att Pin 4 och Pin 5 är
skiftad
Visar att Skärm, och Pin 1, 2 &
3 är korrekt anslutna
Visar när en korsad (uplink kabel) är
hittad (behöver inte betyda att testet inte
är godkänt)
Blinkar om det finns splittat par
Visar när ”splittat par test” inte
är aktiverat
Visar att Pin 6 & 7 är kortslutna
Visar avbrott/fel i Pin 8
Viser at Pin 6 er kortsluttet til
Pin 7
Page 22
Ideal VDV II PLUS
side 22
V.161118
Bästa resultat för längdmätning får du genom en korrekt inställning av kapacitet pr.
enhetslängd (C) av den testade kabeln. Detta kan bestämmas genom upplysningar från
kabelleverantören eller med en test av en känd längd av en kabel – av samma typ som
den testade kabeln.
Inställning av (C) värde
Anslut en kabel med känd längd (>15m) till
instrumentet.
Tryck på ”TOOLS” ( ) tangenten tills (C) (se figur
här till höger) blinkar i displayen.
Tryck på eller till det önskade (C) värdet, eller
den kända kabellängden visas i displayen.
Tryck på ”TOOLS” ( ) tangenten tills inställnings
ikonen försvinner.
Mätning av kabellängd
Anslut kabeln till instrumentet.
o Instrumentet visar kabellängden.
Tryck på port tangenten ( ) för
den valda porten.
o Displayen visar den samlade
kabellängden, eller längden för ett
individuellt par i kabeln.
Vidtag ovanstående för att visa den samlade
längden, eller för varje par i turordning.
o Genom att kontrollera varje pars längd,
kan man hitta kabelfel och avstånd till fel.
o De individuella paren har ofta olika
längder , och kan vara längre än den
samlade kabellängden – pga. den
interna tvistade konstruktionen.
Kabellängd
Längdenhet
(C) Inställning
Total
kabellängd.
Längden på
par 1-2
Längden på
par 3-6
Page 23
Ideal VDV II PLUS
side 23
V.161118
Tonsändare
VDV II PLUS kan användas tillsammans med en kompatibel induktiv sökprobe, för att
kunna identifiera och söka kablar. VDV II PLUS kan generera flera typer av toner, på olika
kombinationer av pins. Val av tonetyp och pin-forbindelse skall väljas utifrån att uppnå det
bästa resultatet, med en specifik probe och i hänsyn till kabelsituationen.
Starta tonsändaren:
Tryck på ”TONE” tangenten.
o Den först valda tonen genereras på
den först valda pin på den först valda
porten.
o Tonsändningen fortsätter tills den
stängs av, eller maximalt i 144
minuter.
Byte av port som tonen är aktiverad på:
Tryck på den aktuella port tangenten (
).
o Tonen aktiveras på den valda porten,
med den sist valda tontypen och pin
inställningen, för den valda porten.
Byte av pin som tonen är aktiverad på:
Tryck på port tangenten för den valda porten (Tex
tangenten)
o Pins för den valda porten ändras
varje gång man trycker på den
gällande port tangenten.
Byte av tontype:
Tryck på ”TONE” tangenten.
o Tonen ändras varje gång man trycker
på ”TONE” tangenten.
Med hjälp av tonsändning kan man kontrollera (i den
andra änden av kabeln ) att det är den korrekta kabeln
man söker på.
För kontroll av tonsändning från den andra änden:
Gör en kortvarig kortslutning i mellan 2 ledare i kabeln.
o Ljudet på tonen kommer nu ändras.
Avsluta tonsändning:
Tryck och håll på ”TONE” tangenten.
o Tonsändningen slutar, och instrumentet går tillbaka till normal kabel
testfunktion.
Släpp ”TONE” tangenten.
HUB (Port) Blink
Till hjälp för att godkänna korrekt kontaktering i Ethernet installationer, kan VDV II PLUS
generera Ethernet signaler i den ena änden av en kabel, som gör, att port LED på den
tillkopplade utrustningen i den andra änden blinkar.
Visar vilken port tonen
är aktiverad på
Visar
tontyp
Visar att tonen
tillförs på de
valda pinsen
Visar att tonen
blir genererad
Visar
analog tontyp
Visar
digital tontyp
Page 24
Ideal VDV II PLUS
side 24
V.161118
Hub (port) Blink är bara tillgängligt, när man har valt DATA port.
Starta Hub Blink:
Tryck på ”TOOLS” ( ) tangenten tills Ethernet
utrustningsikonen blinkar.
Tryck på eller
o symbolen visar att Hub blink är aktiv.
o Port segmentet på Ethernet utrustningen
blinkar.
o Hub blink fortsätter tills den stängs av, eller
maximalt i 144 minuter.
Stäng av Hub Blink:
Tryck på ”TOOLS” ( ) tangenten.
o Port segmentet på Ethernet utrustningen
slutar att blinka.
o Hub blink stoppar.
Test av Ethernet utrustning
Om man har valt ”DATA” porten ( ), kan VDV II PLUS känna av eventuellt ansluten
Ethernet utrustning (tex en switch).
Spänningsdetektering
Om instrumentet detekterar en spänning större än ca. 2 volt på någon av
anslutningarna, kommer en varningssignal (som visas här till höger) bli visad i
displayen.
Det är då inte möjligt att genomföra testet.
Dataport är vald
Visar att det är ansluten Ethernet
utrustning
Visar mönstret av kortslutningar, i en
Ethernet förbindelse med en ansluten
switch port
Ethernet
udstyrsindikator
Port segment
Page 25
Ideal VDV II PLUS
side 25
V.161118
English usermanual
Page 26
Ideal VDV II PLUS
side 26
V.161118
Power
Terminations
Page 27
Ideal VDV II PLUS
side 27
V.161118
Connections
Cable testing
Page 28
Ideal VDV II PLUS
side 28
V.161118
Length measurement
Page 29
Ideal VDV II PLUS
side 29
V.161118
Page 30
Ideal VDV II PLUS
side 30
V.161118
Tone generation
Page 31
Ideal VDV II PLUS
side 31
V.161118
HUB (Port) Blink
Voltage detection
Ethernet device detection
Page 32
V.161118
Loading...
