Elma 805s, 807s User Manual

Elma 805s/807s multimeter

Dansk/norsk vejledning Side 2
Svensk bruksanvisning Sida 11
Bedienungsanleitung auf Deutsch Seite 20
English User's Manual Page 31
Specifications Page 41

Elma 805/807

Side 2

BRUGSANVISNING

1) SIKKERHED

Denne betjeningsvejledning indeholder information og advarsler, som skal følges
for at opnå en sikker betjening og vedligeholdelse af instrumentet. Hvis
instrumentet anvendes på anden måde end beskrevet i denne vejledning,
forringes sikkerheden ved brug af instrumentet betydeligt.

Elma 800 serien opfylder kravene til dobbeltisolation i henhold til
IEC/UL/EN61010-1 Ed. 3.0, IEC/EN61010-2-030 Ed. 1.0, IEC/EN61010-2-033 Ed.

1.0, IEC/UL/EN61010-031 Ed. 1.1 og CAN/CSA-C22.2 No. 61010-1-12 Ed. 3.0 til
Kat II 1000V, Kat III 600V og Kat IV 300V AC/DC:

Bøsninger (til COM) kategori:
V / A / mAA: Kat II 1000V, Kat III 600V og Kat IV 300V AC/DC.

BESKRIVELSE AF IEC1010 OVERSPÆNDINGSKATEGORI

OVERSPÆNDINGS KATEGORI I

Udstyr, som er godkendt til overspændings kategori I, er brugsgenstande som
bruges på kredsløb, hvor der ikke kan forekomme spændingstransienter.
Note – Eksempelvis på elektronikkredsløb

OVERSPÆNDINGS KATEGORI II

Udstyr, som er godkendt til overspændingskategori II, er energioptagne
brugsgenstande, der forsynes fra fast installation.
Note – Eksempelvis husholdnings- og kontormaskiner .

OVERSPÆNDINGS KATEGORI III

Udstyr, som er godkendt til overspændingskategori III, er apparatur monteret i den
faste installation.
Note – Eksempelvis afbrydere til installationen og udstyr monteret i
industriinstallationer.

OVERSPÆNDINGS KATEGORI IV

Udstyr, som er godkendt til overspændings kategori IV, er enheder, som er
fastmonteret i installationens begyndelsespunkt.
Eksempelvis tavleinstrumenter, kortslutningsbeskyttelse, m.m.

Elma 805/807

Side 3

ADVARSEL Beskriver betjeningsforhold som kan medføre skade eller livsfare for

brugeren.
VÆR OPMÆRKSOM Beskriver betjeningsforhold som kan medføre skade eller

forringelse af instrumentet.

ADVARSEL

For at reducere fare for brand og elektrisk stød, må instrumentet ikke udsættes for
regn eller fugt. For at undgå fare for livsfarlig elektrisk stød bør der tages de
fornødne sikkerhedsforanstaltninger, når der arbejdes på og ved spændinger over
60V DC eller 30V AC rms. Disse spændinger indikerer en faregrænse for
brugeren. Rør ikke ved spidserne på testledningerne under måling på
installationen. Anbring fingrene bag ved glidestoppet på testledningerne, når
målingen foretages. Undersøg testledningerne visuelt inden målingen foretages.
Hvis testledningerne er defekte, skal de udskiftes. Der må ikke måles på større
strømme end instrumentets beskyttelsessikrings mærkestrøm. Der må ikke
foretages en strømmåling på installationer, hvor spændingen overstiger sikringens
mærkespænding. Der må aldrig foretages en spændingsmåling med

testledningerne isat bøsningerne A/mA eller A. Defekte sikringer må kun
udskiftes til nye med de i denne manual angivne specifikationer. Anvend kun
originalt eller UL mærket tilbehør.

VÆR OPMÆRKSOM

Fjern testledningerne fra målepunktet inden der skiftes funktion. Sæt altid
områdevalget i det højeste område og arbejd nedad ved ukendte værdier (Kun
hvis der anvendes manuelt områdevalg).

INTERNATIONALE SYMBOLER

! Advarsel ! Se forklaringen i denne manual
Advarsel ! Fare for elektrisk stød

Jord (Beskyttelsesleder)

Dobbeltisolation eller forstærket isolation

Sikring
AC-Vekselstrøm
DC-Jævnstrøm

2) CENELEC DIREKTIVER

Instrumentet overholder CENELEC Lavvolts direktiv 2006/95/EC og
Elektromagnetisk kompatibilitet direktiv 2004/108/EC.

Elma 805/807

Side 4

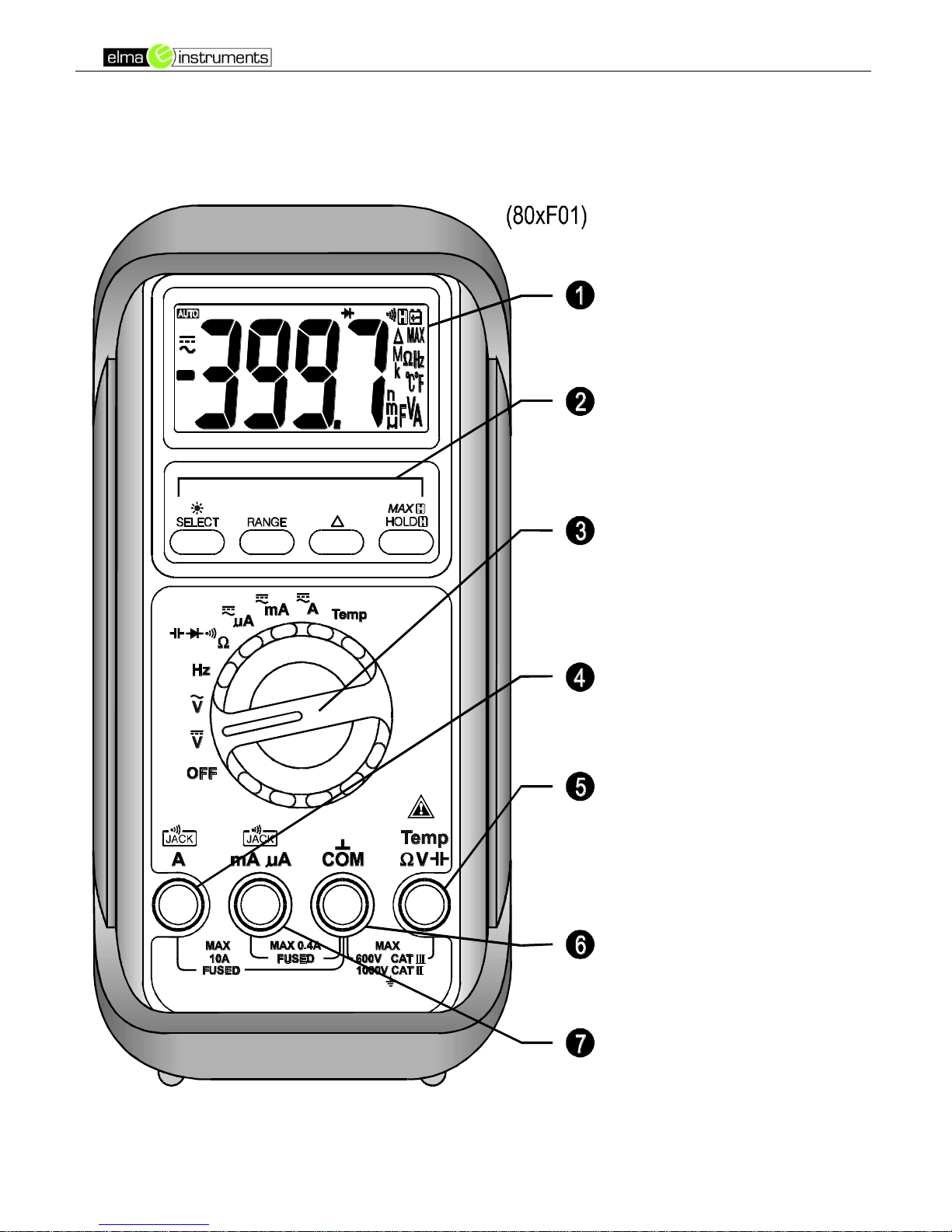

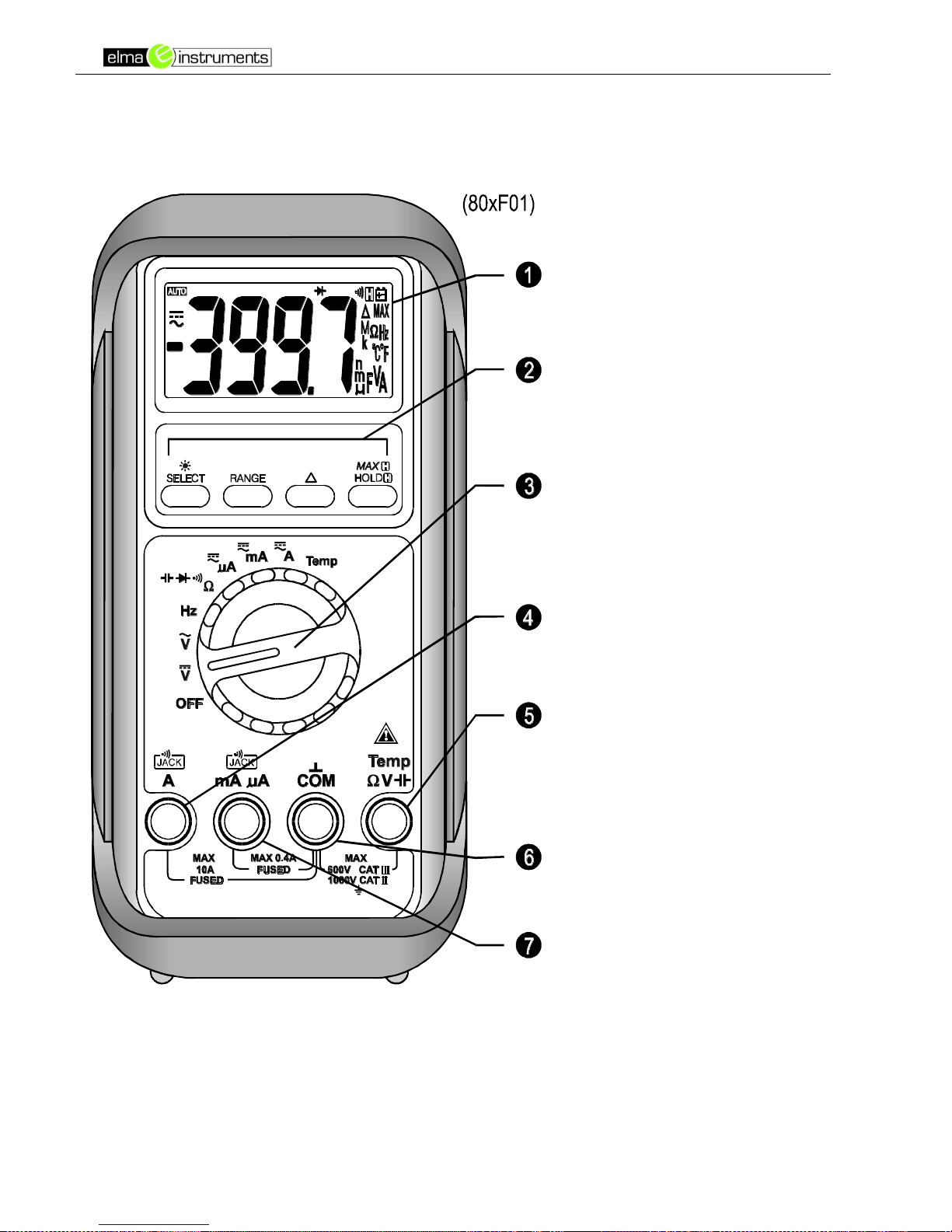

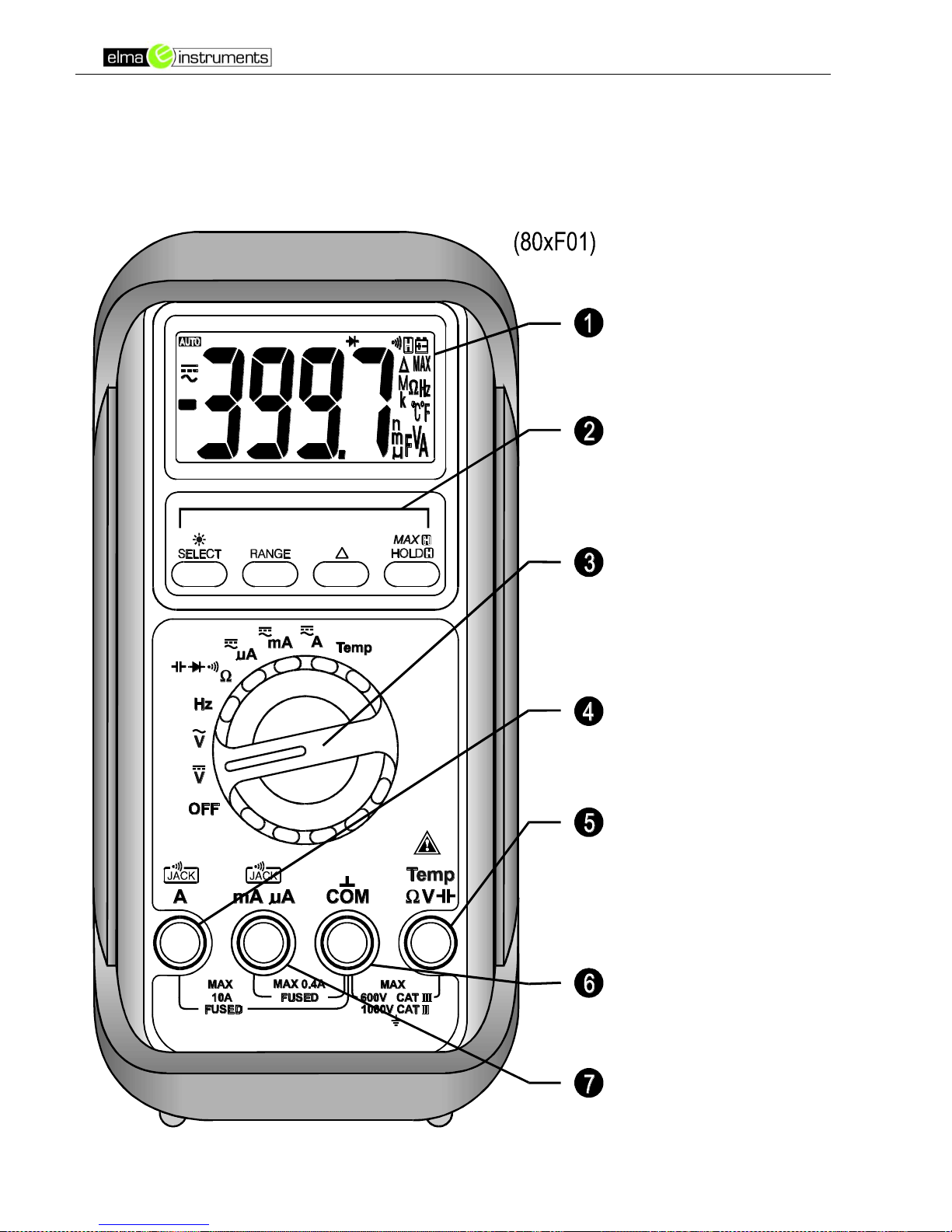

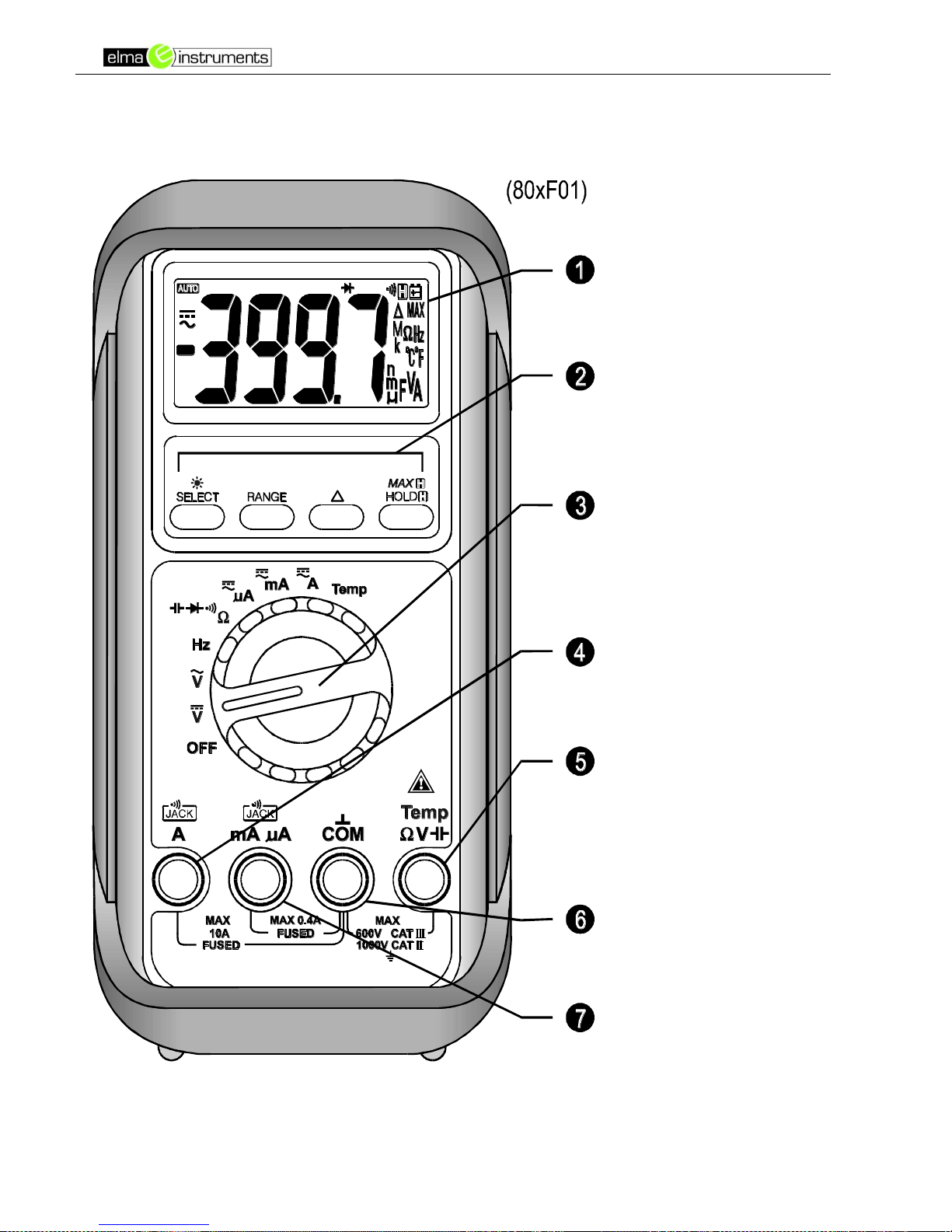

3) INSTRUMENTBESKRIVELSE

3-3/4 ciffer 4000 counts
LCD display

Trykknapper for specielle
funktioner

Funktionsvælger

Bøsninger for 10A (20A i
30sek) strømmåling

Bøsning for alle målinger
undtagen strøm (A, mA,

A)

Fællesbøsning for alle
funktioner

Bøsning for A, mA og A
strømmåling

Elma 805/807

Side 5

4) FUNKTIONER

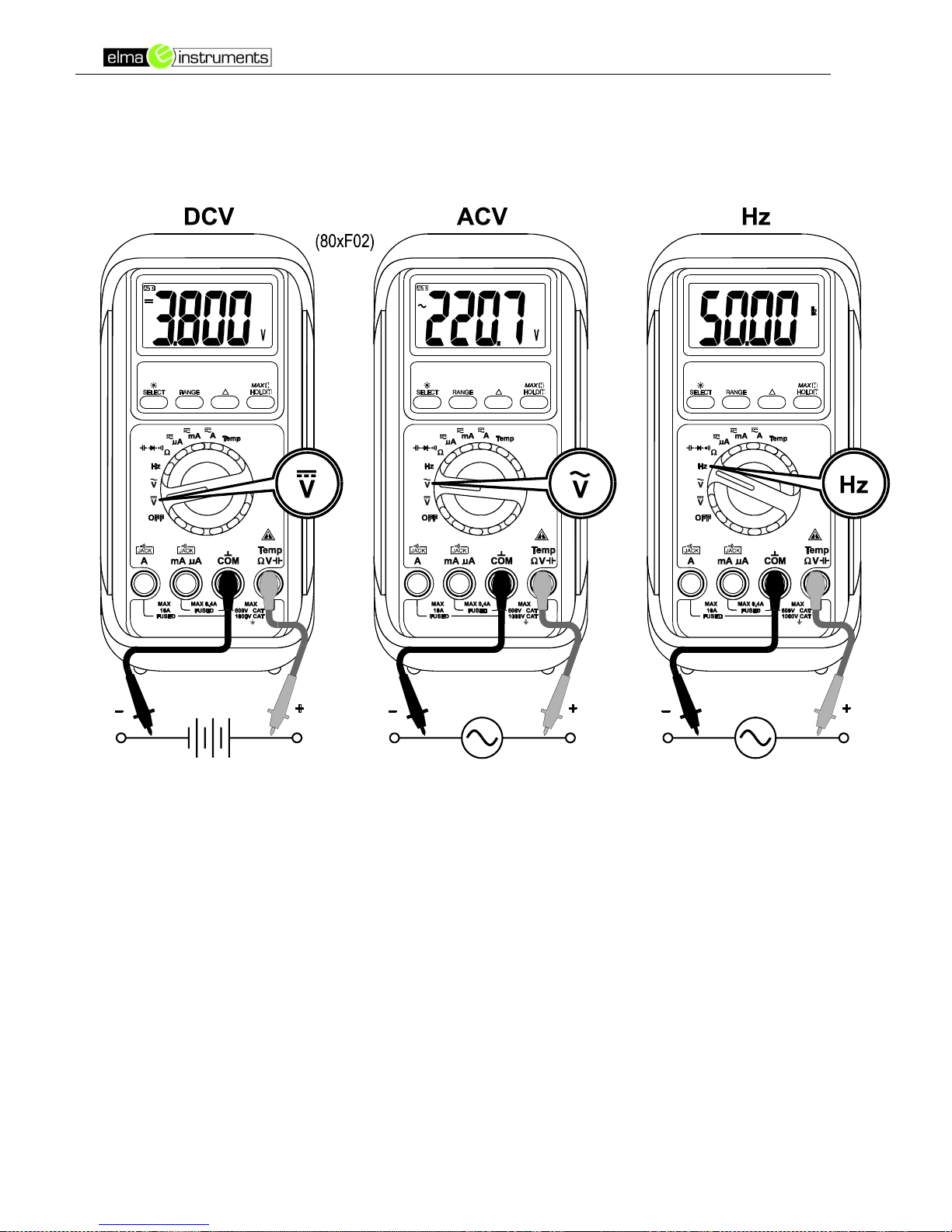

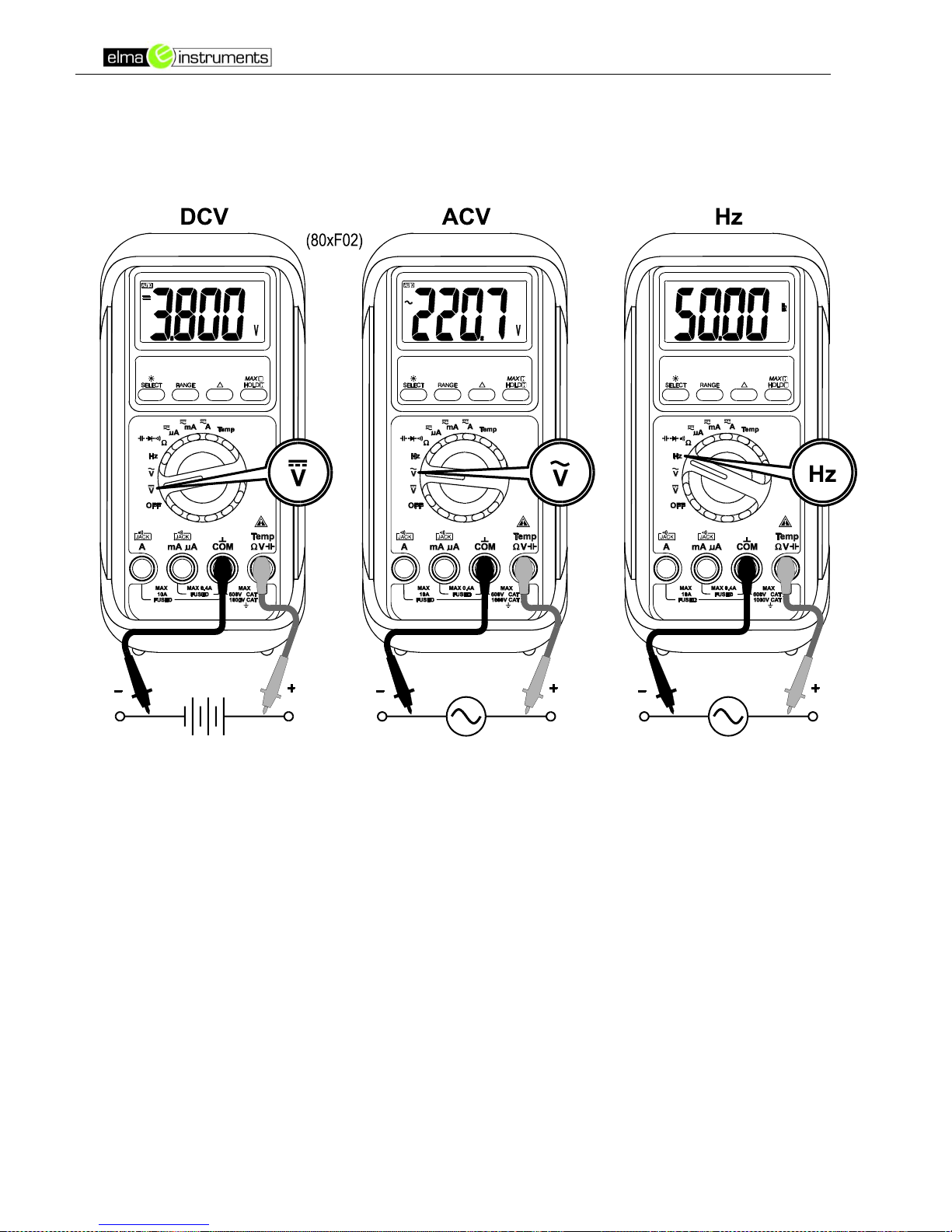

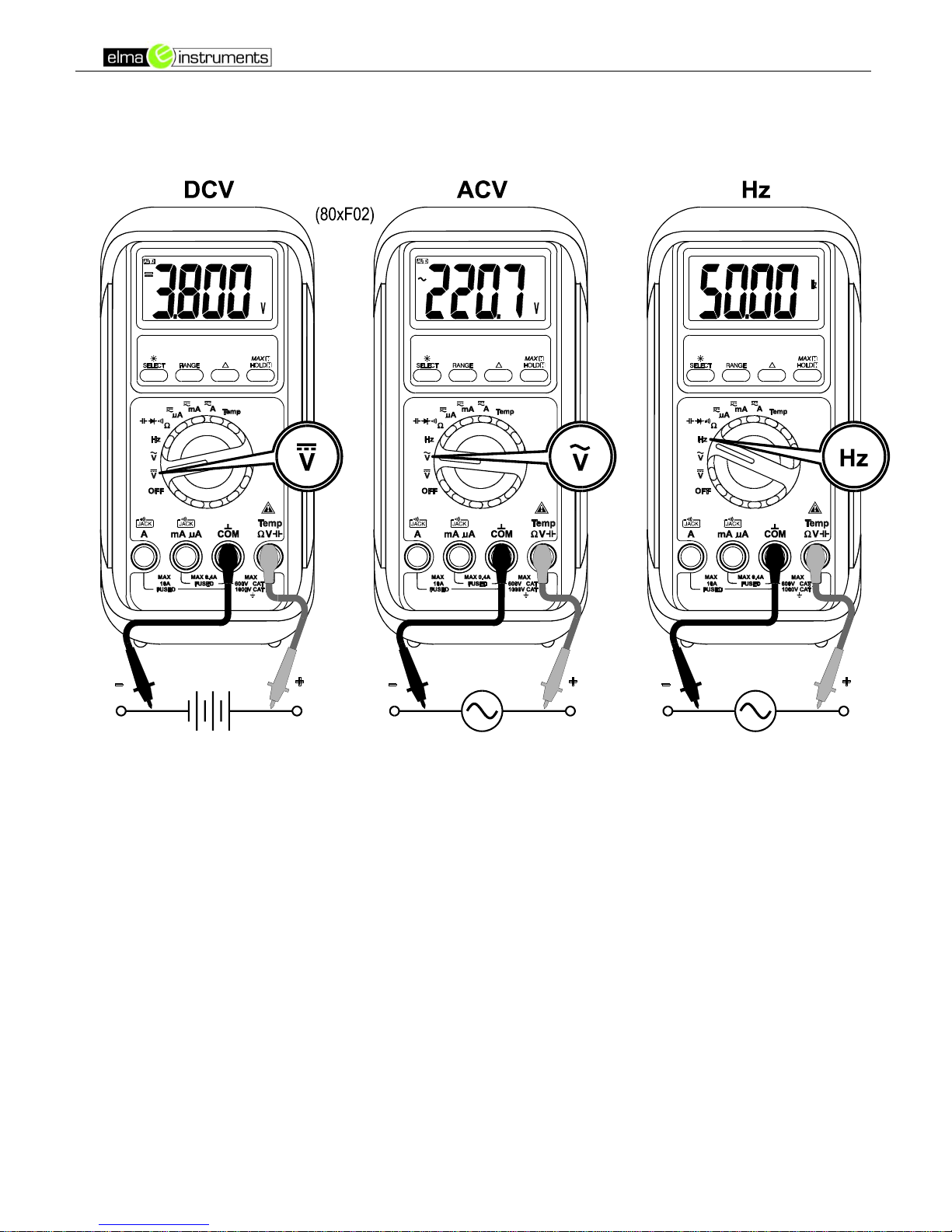

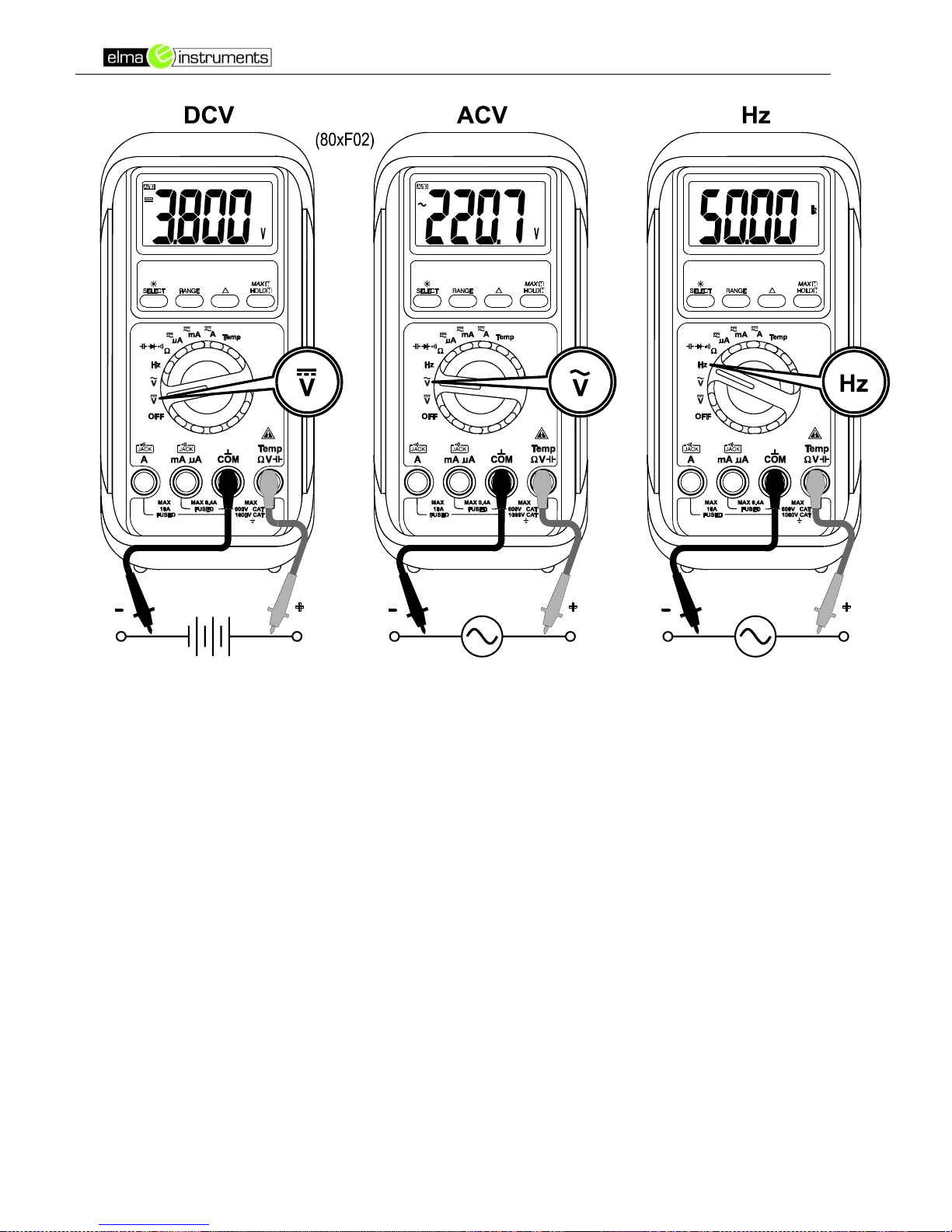

DC SPÆNDING, AC SPÆNDING, & HZ FREKVENS

Note:

1) AC 400.0mV området vælges manuelt, ved at trykke på RANGE knappen.

2) DC 400.0mV området er med en 1000 M input impedans, så strømtabet bliver
mindst muligt ved måling af små værdier og ved målinger udført med
transducere/adaptere.

3) Det er normalt, at displayet ikke viser nul, når der ikke er tilsluttet nogen
prøvekreds, det har ingen indflydelse på nøjagtigheden.

Elma 805/807

Side 6

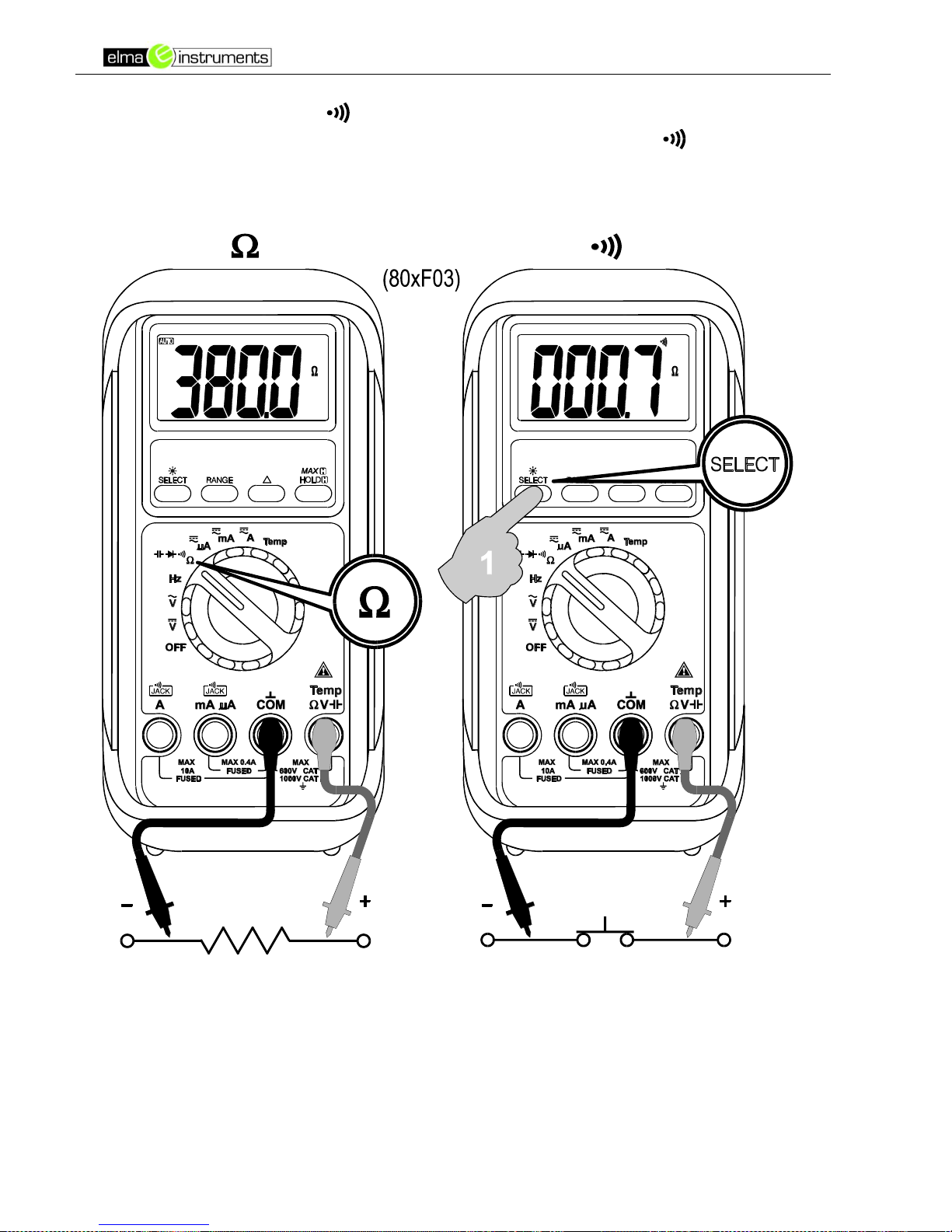

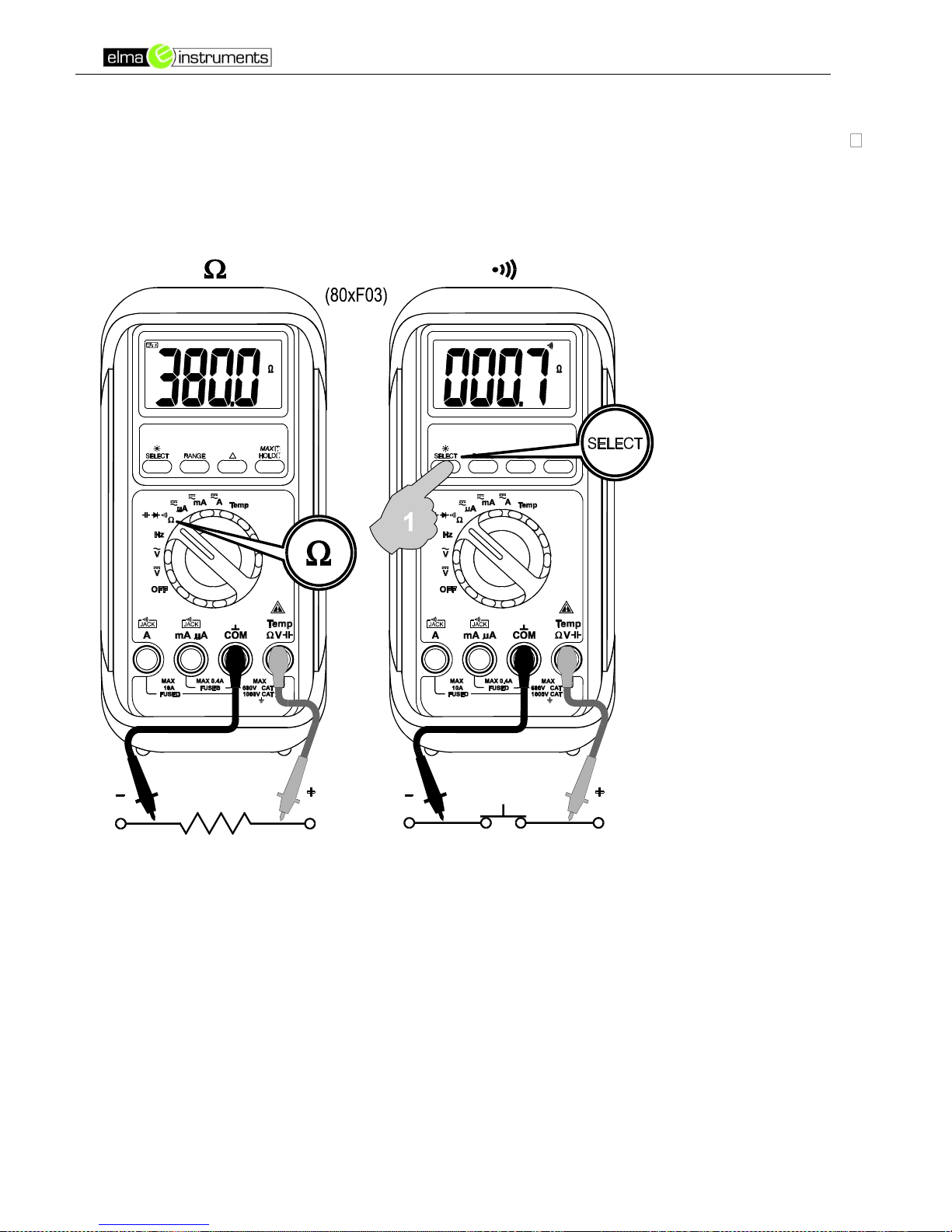

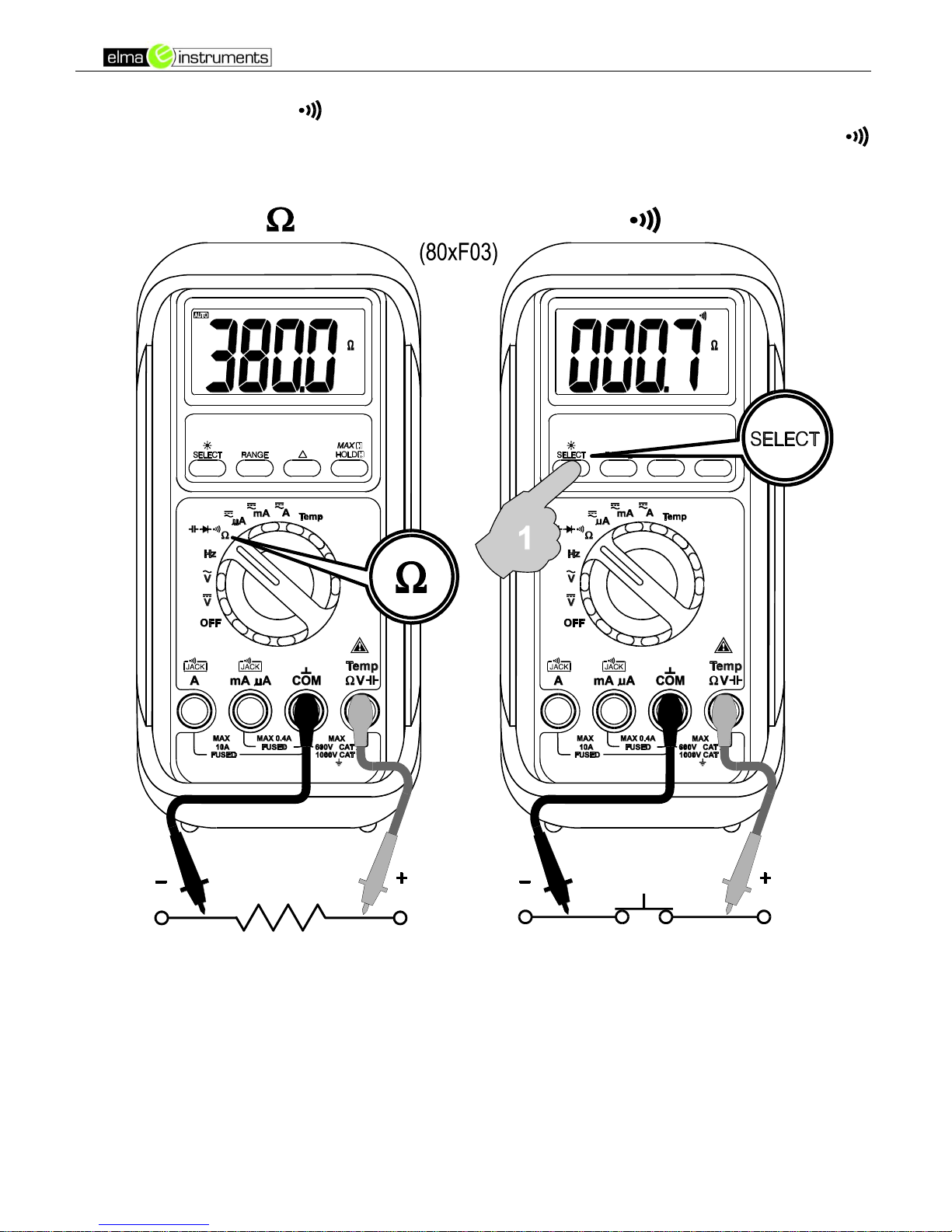

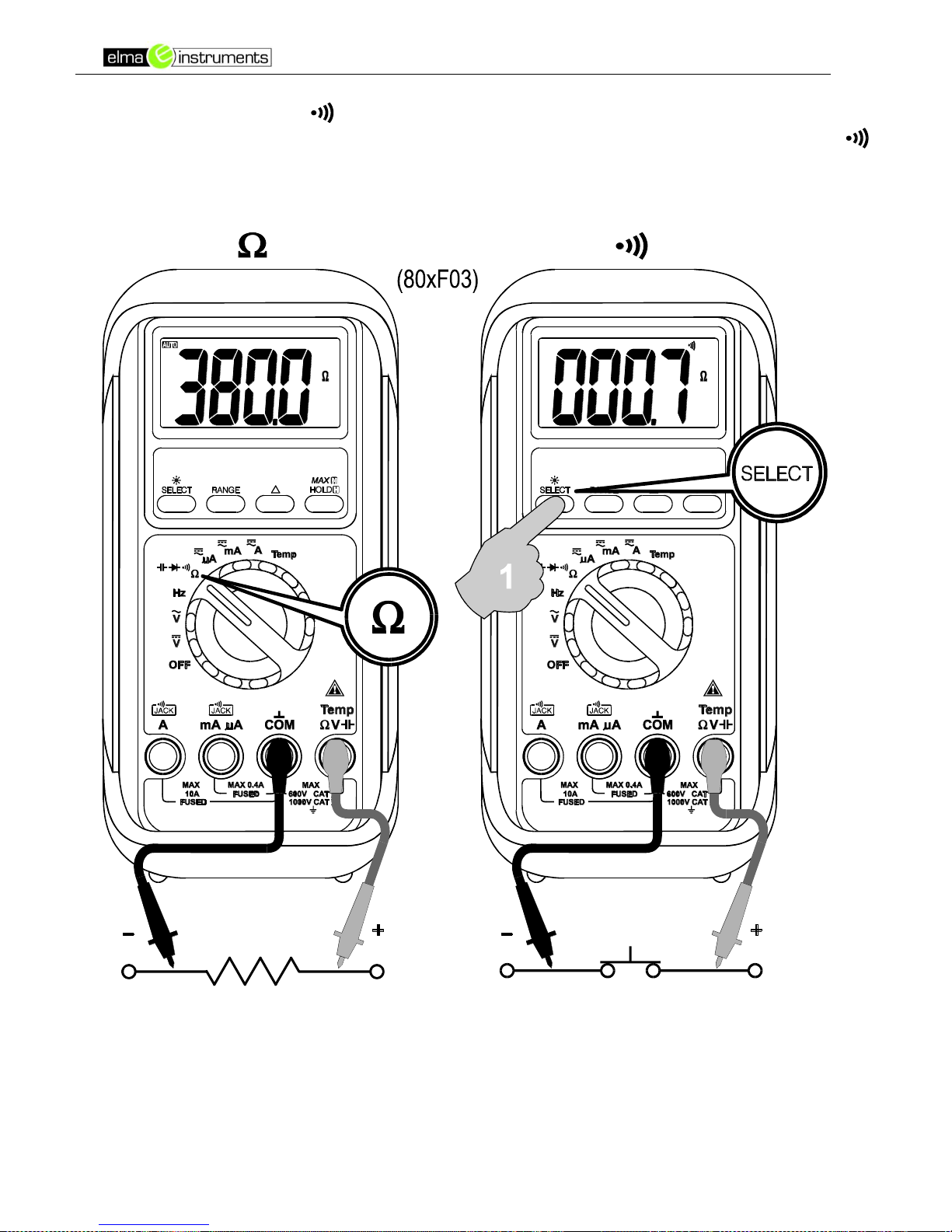

 MODSTAND, OG GENNEMGANG

Default er . Tryk på SELECT knappen kortvarigt for at vælge
gennemgangstesten. En konstant tone indikerer, at kredsen er ok.

Opmærksom

Ved brug af Modstands- Gennem- Diode- eller Kapacitetsfunktionerne i en kreds
med spænding på, er måleresultaterne ikke pålidelige. Desuden kan instrumentet
tage skade. I mange tilfælde skal komponenten afmonteres for at få et nøjagtigt
måleresultat.

Elma 805/807

Side 7

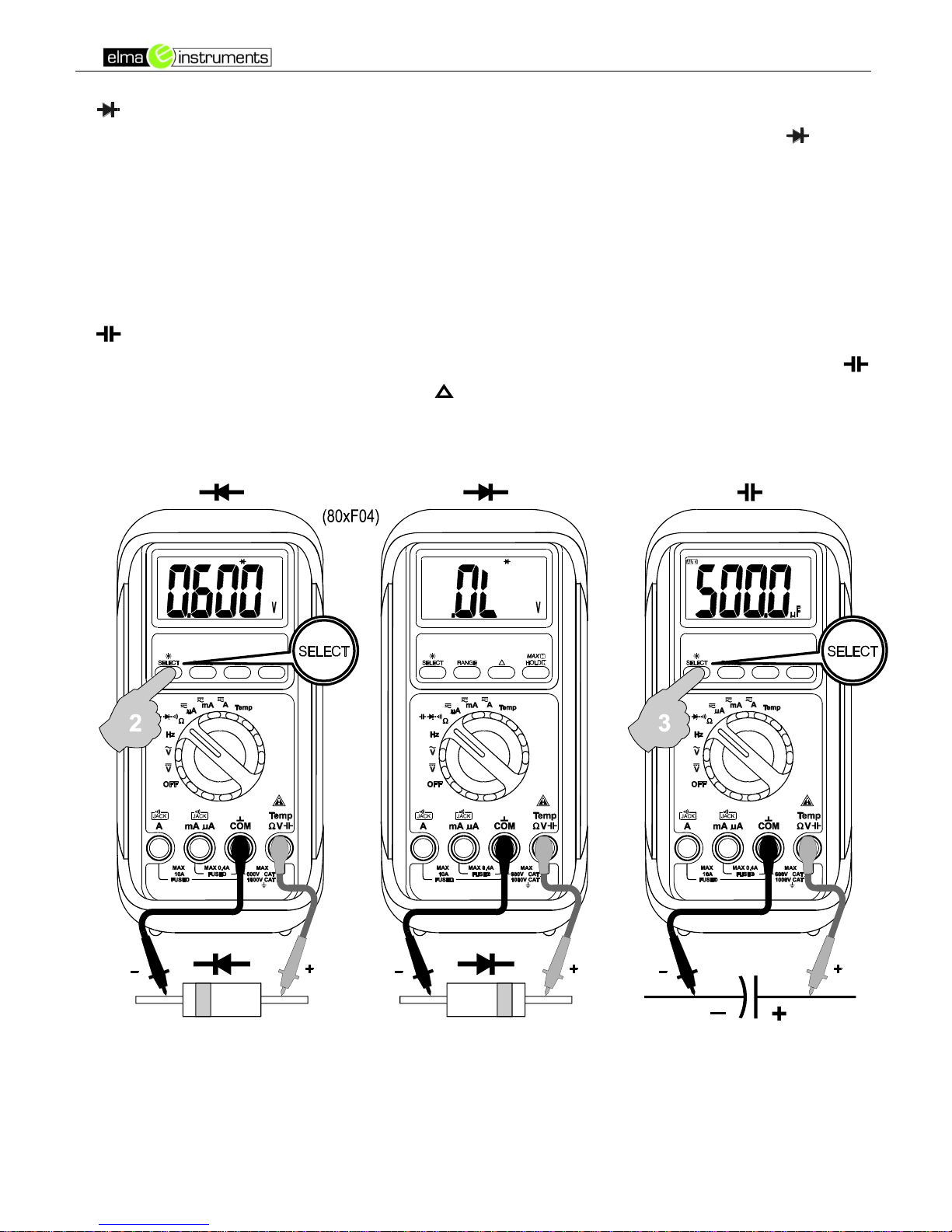

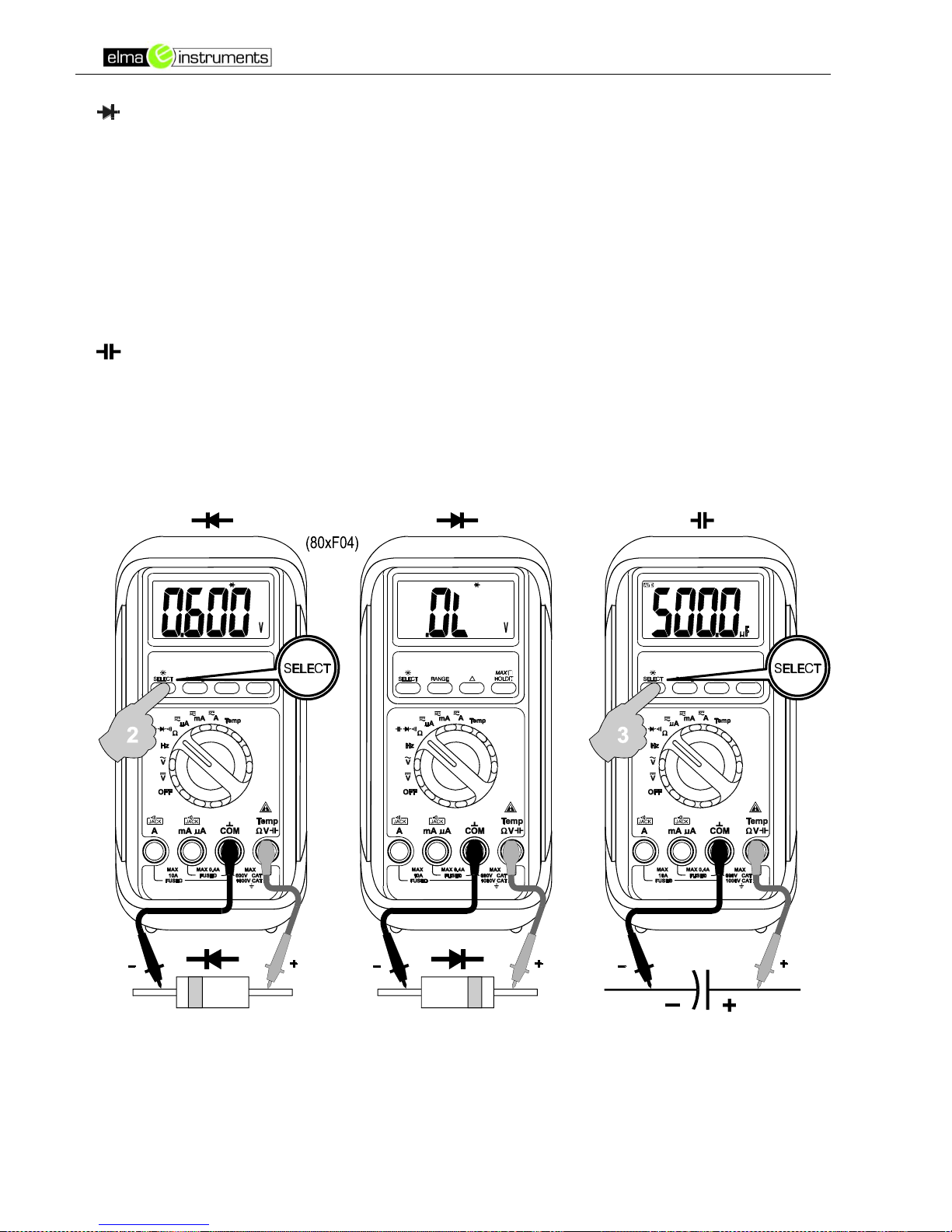

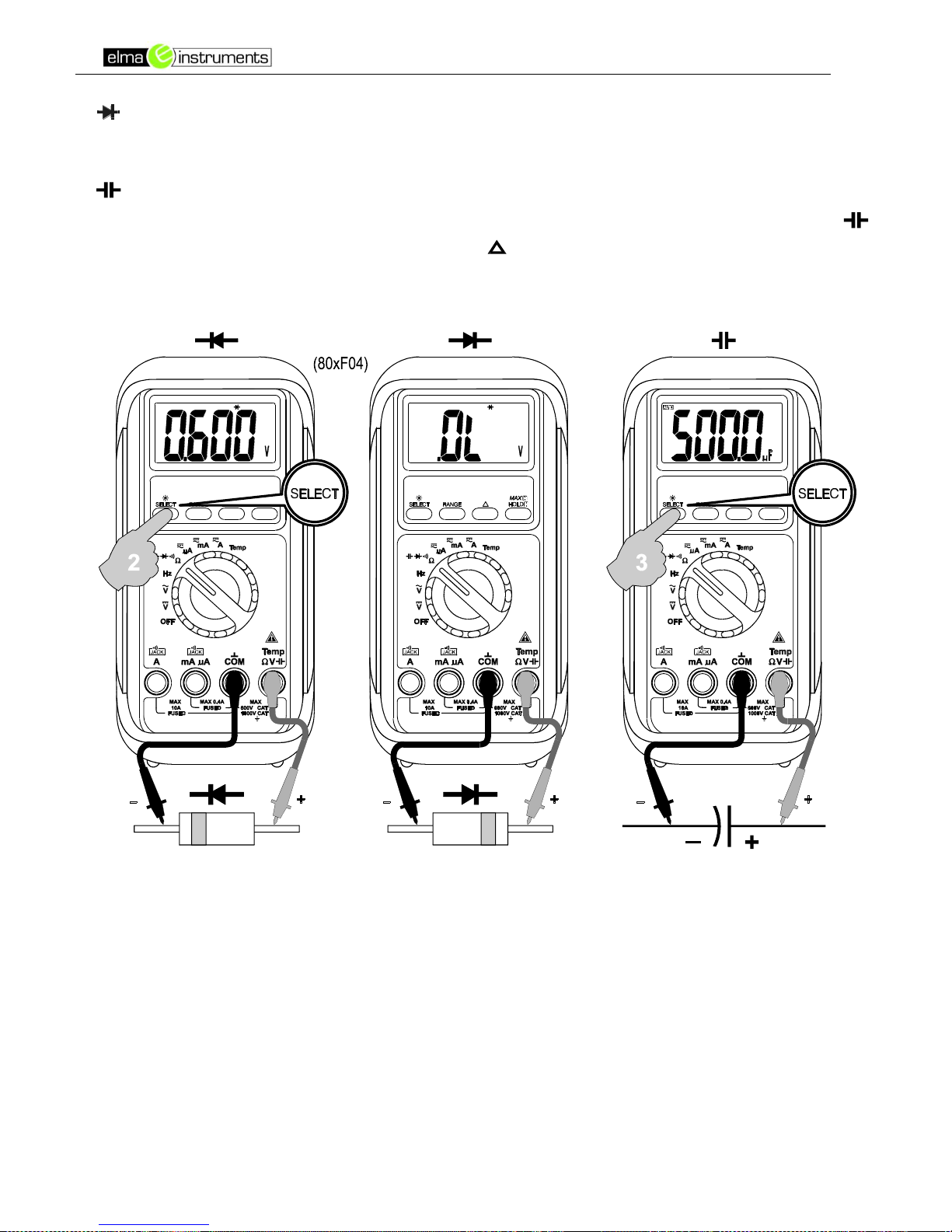

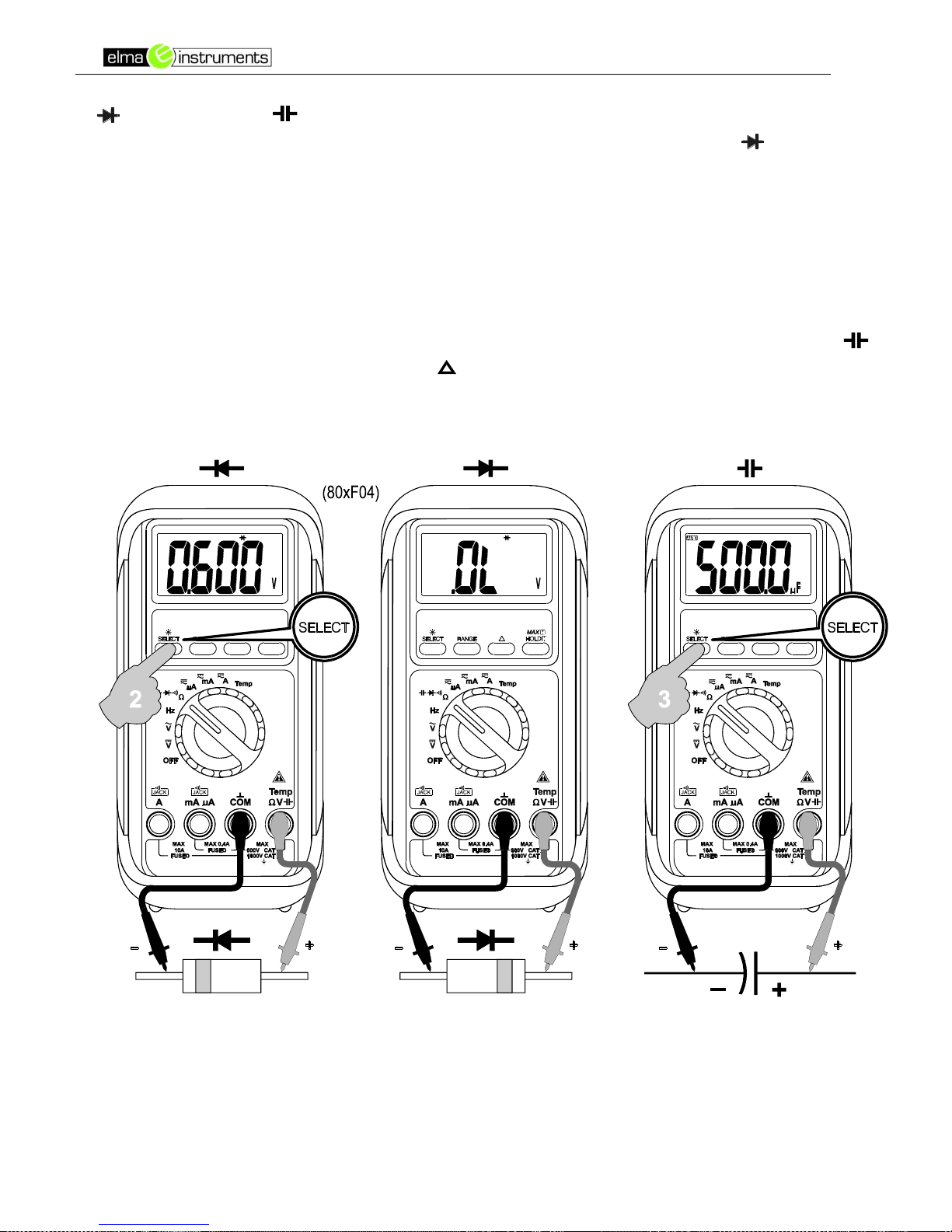

DIODE TEST

Default er . Tryk på SELECT knappen kortvarigt to gange for at vælge diode
test funktion. Normal forward spændingsfald (forward biased) for en god silicon
diode er i mellem 0.400V til 0.900V. Et højere resultat indikerer en defekt diode.
En nulaflæsning indikerer en kortsluttet diode (defekt). En OL aflæsning indikerer,
at dioden er åben (defekt). Byt om på prøveledningerne (reverse biased) på kryds
af dioden. Displayet viser OL, hvis dioden er god. Hvilket som helst andet viser, at
dioden er defekt.

KAPACITETSFUNKTION

Default at . Tryk på SELECT knappen kortvarigt tre gange for at vælge
Kapacitet funktionen. Relativ nul kan ved måling af meget små kapaciteter

bruges til nulstilling af prøveledninger og den interne beskyttelseskreds der er i
instrumentet.

ADVARSEL

Aflad kondensatorerne før der måles på dem . Store værdier bør aflades ved
hjælp af en dertil indrettet modstandskreds.

Elma 805/807

Side 8

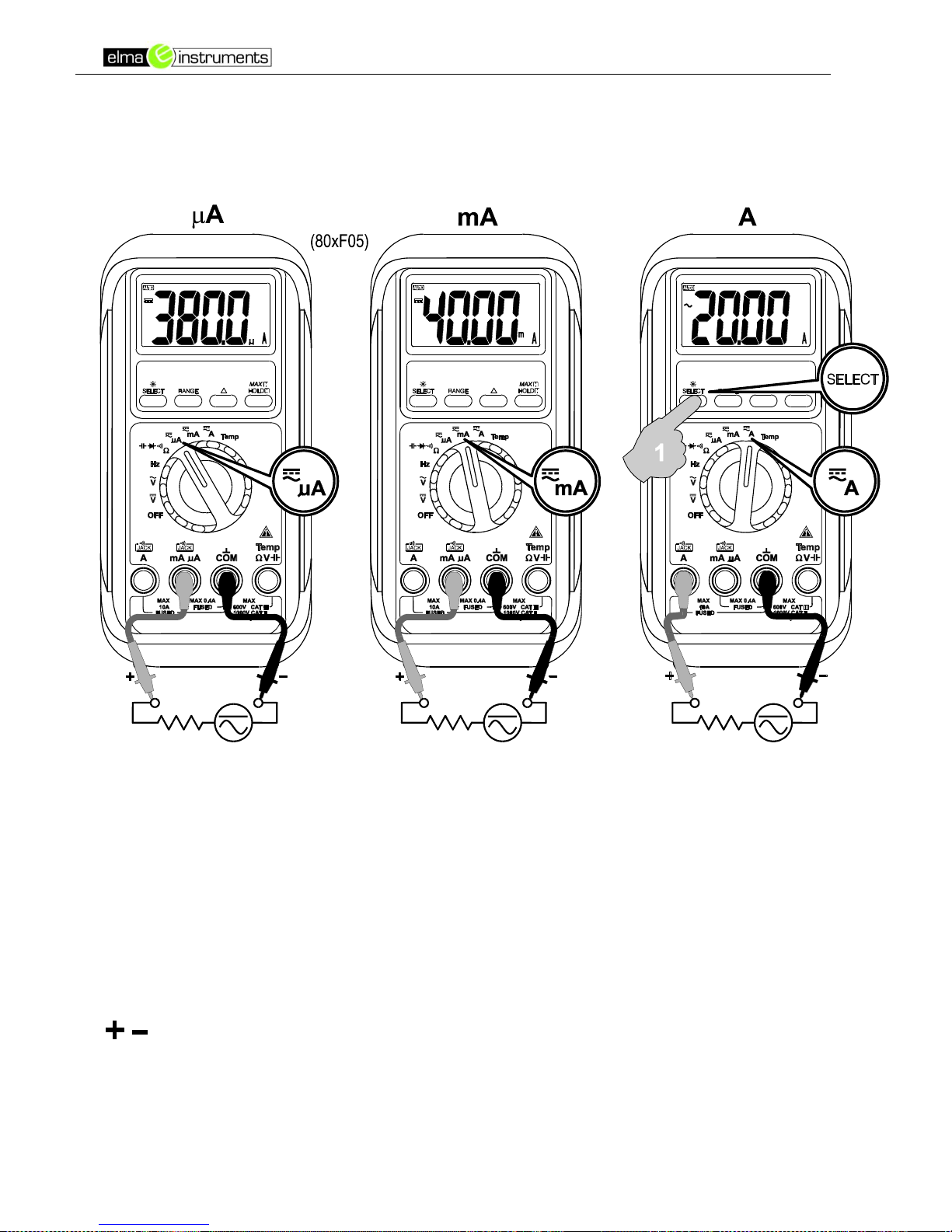

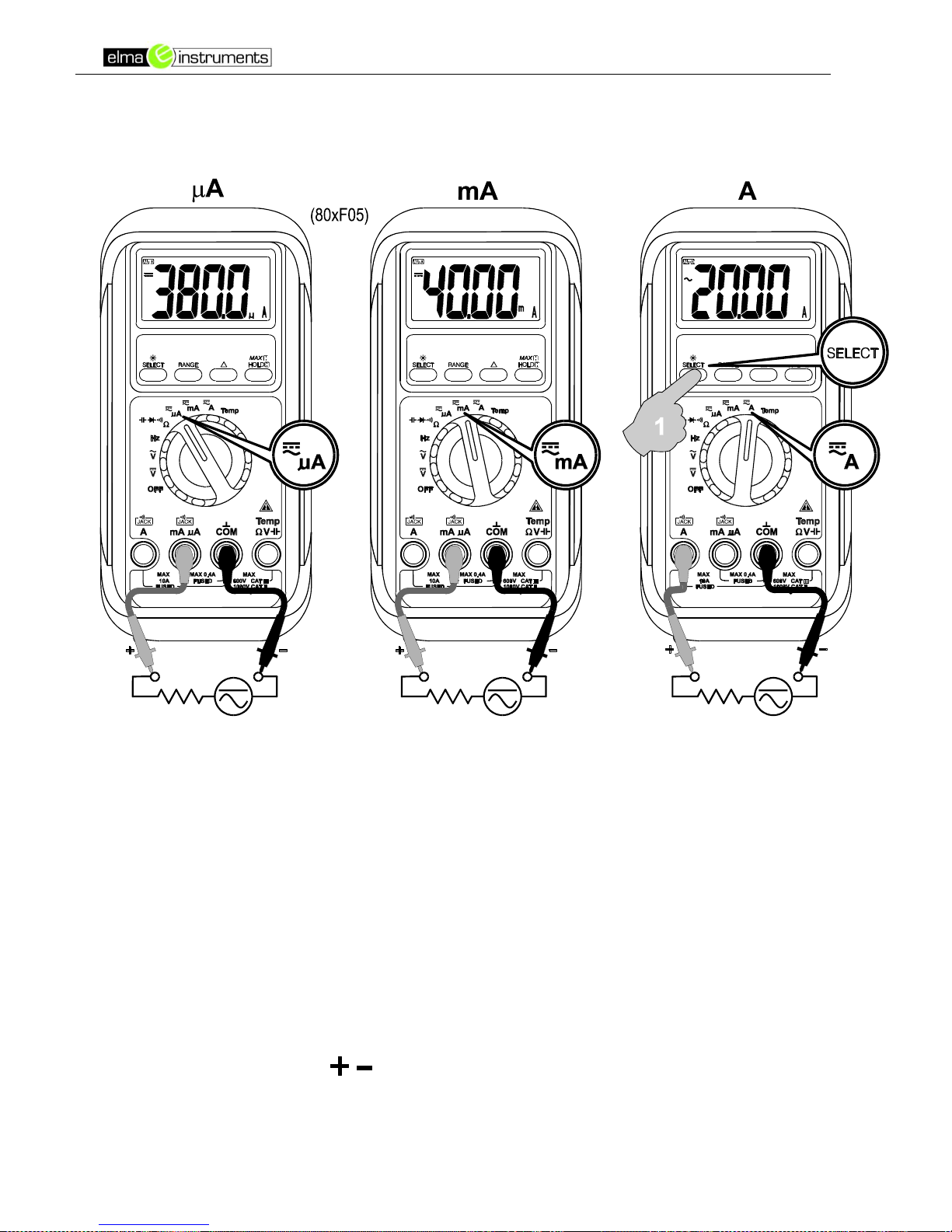

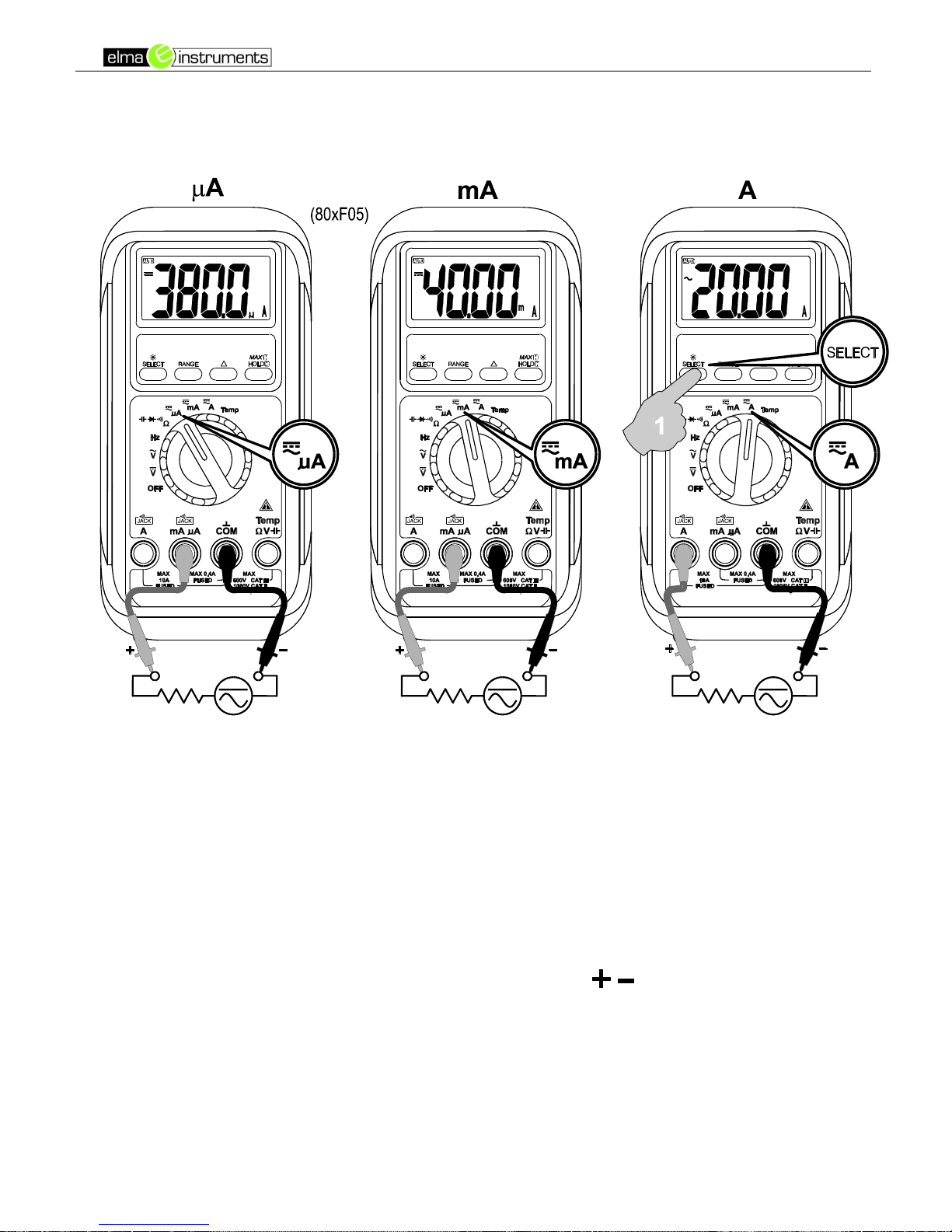

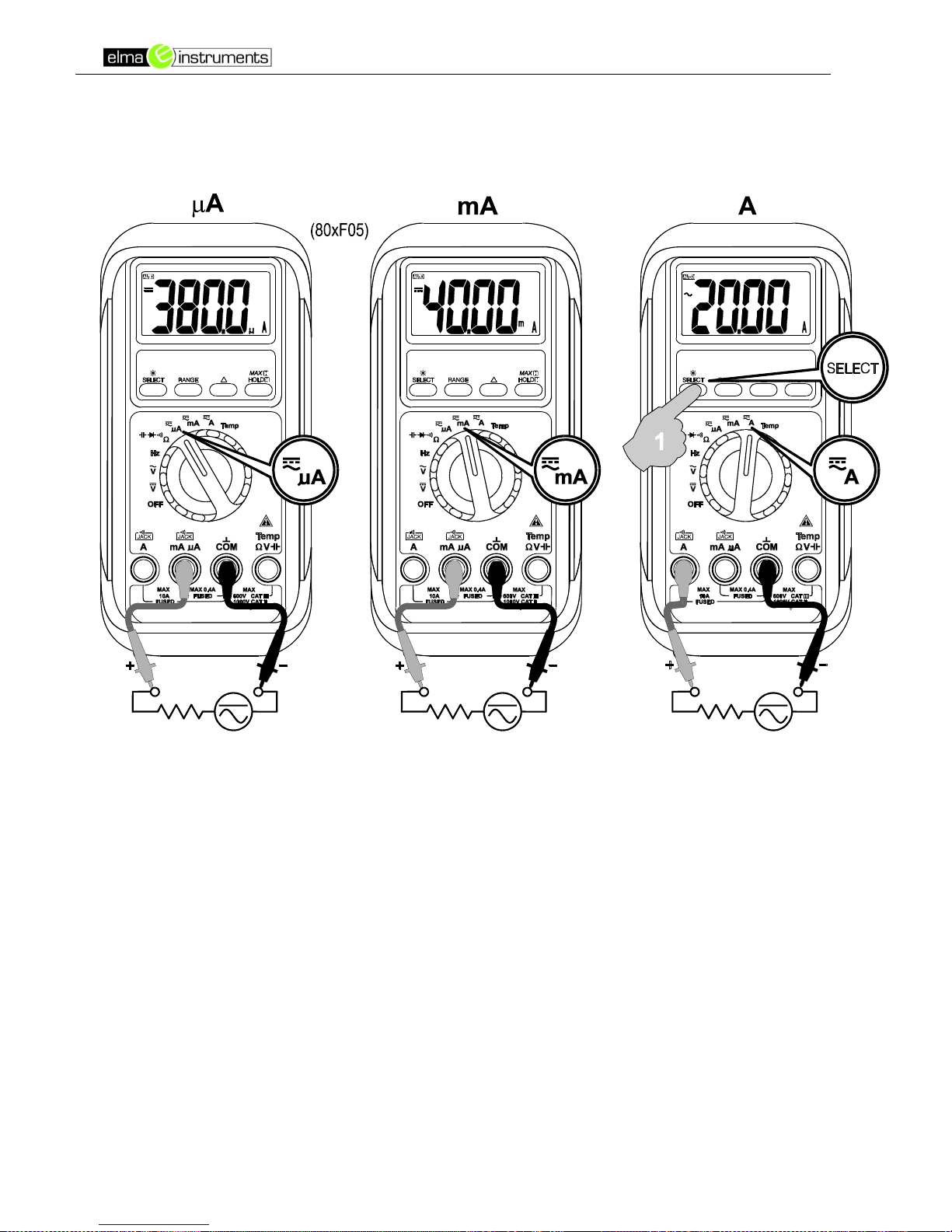

A, mA, og A

Default er DC. Tryk på SELECT knappen kortvarigt for at vælge AC.

Advarsel

For at undgå overskridelse af sikringens mærkespænding skal du altid gå ud fra
fase til fasespænding, når du vælge sikring.

Bip-Jack™ Input Advarsel

Instrumentet bipper for at advare om, at du har sat prøvepindene i de forkerte
terminaler i forhold til det måleområde du har valgt. A, mA, eller A.

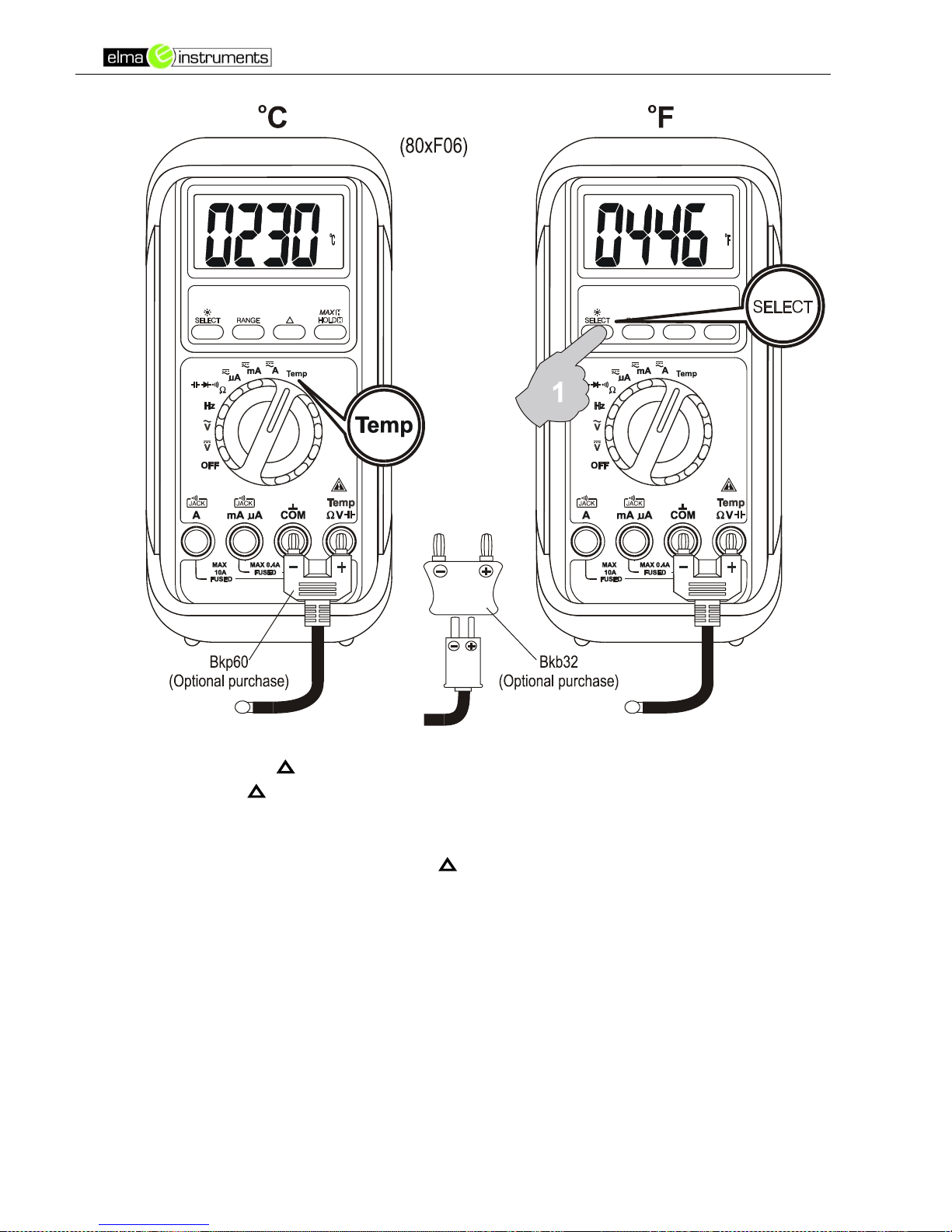

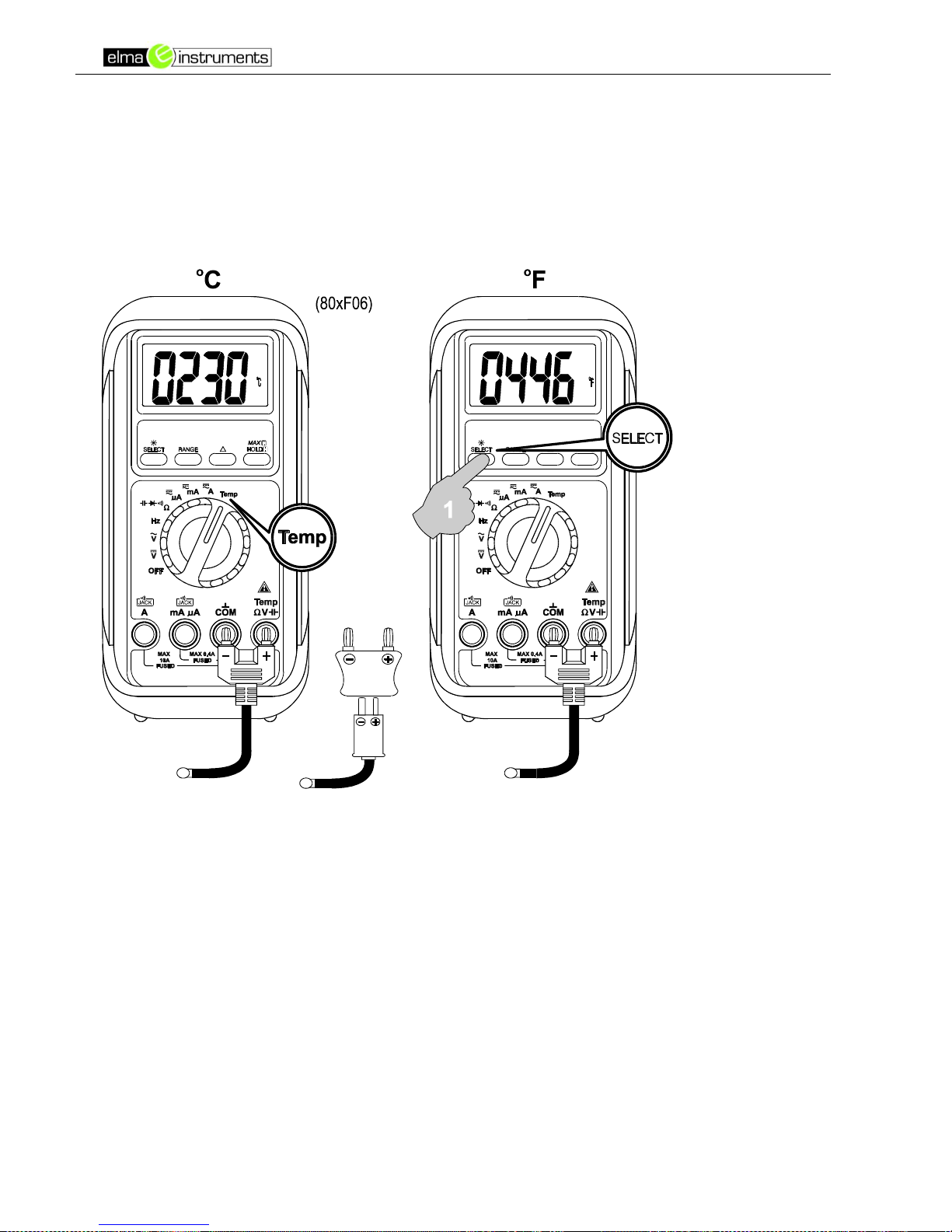

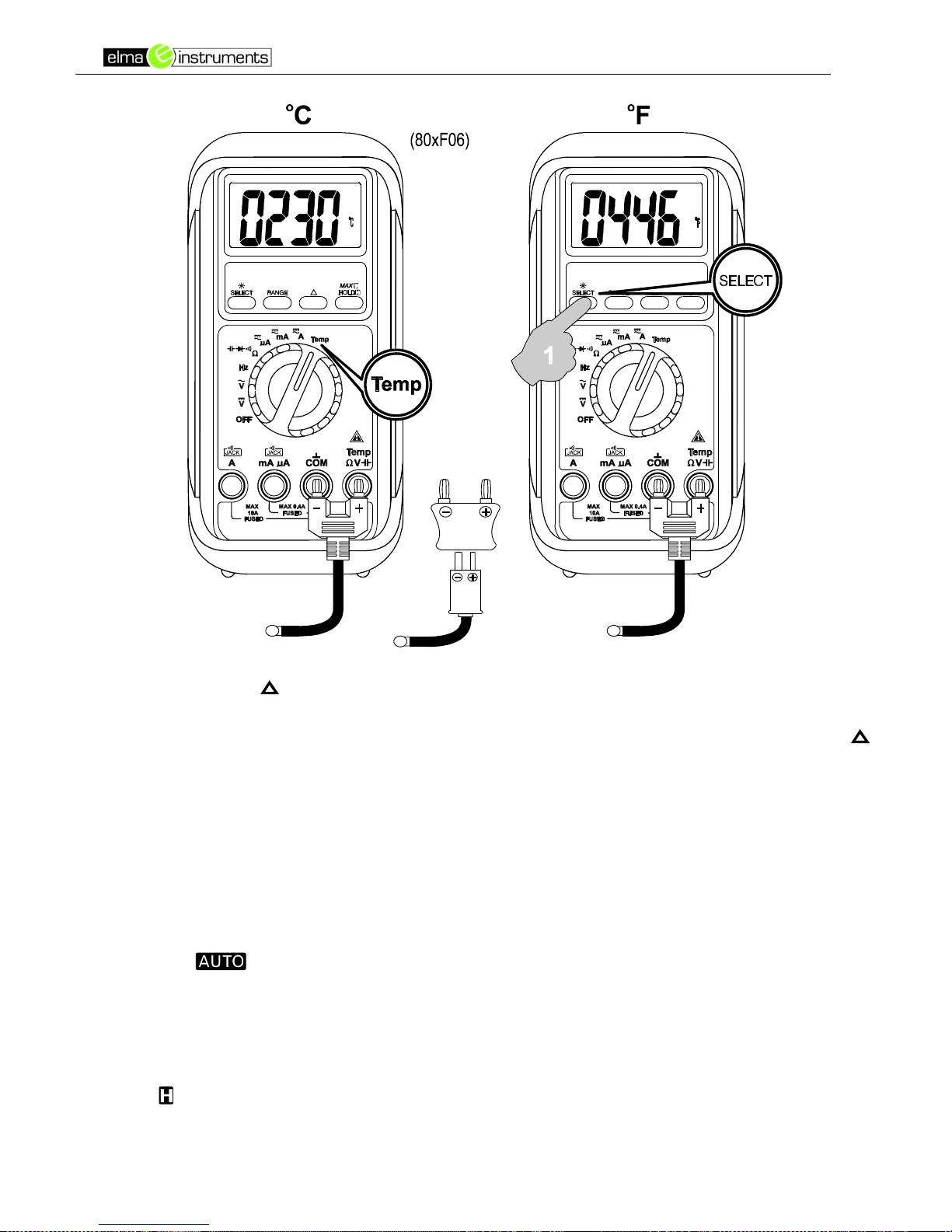

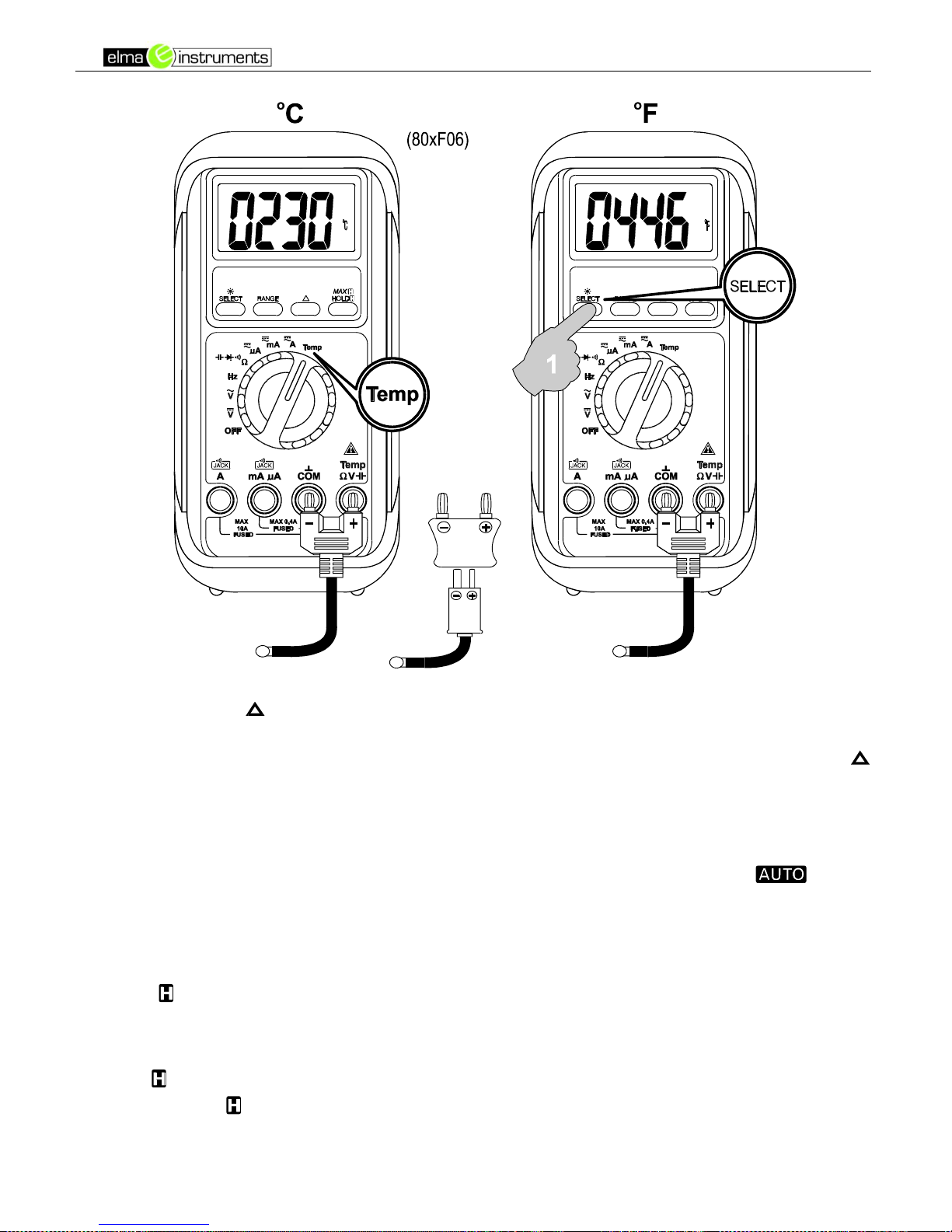

TEMPERATUR (KUN 807S)

Vær sikker på at temperaturføleren vender rigtigt, ( polaritet). Default er °C
(Celsius). Tryk på SELECT knappen kortvarigt for at vælge °F(Fahrenheit). Du
kan også bruge en adapter så du kan bruge hvilken som helst type-K føler.

Elma 805/807

Side 9

RELATIV NUL MODE

Relativ Nul tillader brugeren, at sætte et nulpunkt og så måle ud fra det ”nye”

nulpunkt. I MAX/MIN funktionen kan relativ reference nul også bruges. Tryk på
knappen kortvarigt for at aktivere og deaktivere Relativ Nul.

MANUELT ELLER AUTO-OMRÅDEVALG

Tryk på RANGE knappen kortvarigt for at vælge manuelt-områdevalg og
instrumentet vil forblive i det område, det var i. I displayet forsvinder . Tryk
på knappen igen for at steppe igennem de forskellige områder, der findes. Tryk på
knappen i et sekund eller mere for at vende tilbage til auto-områdevalg.

Note: Manuelt-områdevalg er ikke muligt i Hz & Cx funktionerne.

HOLD

Funktionen fryser displayet til senere aflæsning, tryk på knappen igen for, at ”tø”
displayet op igen.

MAX

Tryk på MAX knappen i 1 sekund eller mere for, at starte MAX funktionen.
Funktionen læser og sammenligner målinger hvert 30ms.

Elma 805/807

Side 10

AUTO-SLUK

Den intelligente Auto sluk (APO) slukker automatisk multimetret efter ca. 30
minutter uden nogen aktivitet.
For at vække multimetret igen, tryk på hvilken som helst knap kortvarigt eller drej
funktions-knappen hen på OFF og tilbage igen. Sæt altid drejeomskifteren på
OFF, når instrumentet ikke bruges.

5) VEDLIGEHOLDELSE

ADVARSEL

For at undgå stød, demonter alle prøveledninger fra terminalerne og sluk for
instrumentet inden, at multimetret skilles ad. Brug ikke multimetret når det er
åbent. Brug kun samme type sikring.

RENGØRING OG OPBEVARING

Tør med jævne mellemrum instrumentet af med en fugtig klud med lidt mildt
vaskemiddel, brug ikke slibe- eller opløsningsmidler. Hvis instrumentet ikke skal
bruges i en længere periode, ca. 60 dage, fjern da batteriet fra instrumentet.

FEJLFINDING

Hvis multimetret pludselig ikke virker, check batteri, sikringer, prøveledninger,
m.m. og udskift dem, hvis det er nødvendigt. Dobbeltcheck måleproceduren som
beskrevet i vejledningen. Hvis instrumentet har været udsat for en transient (ved
lynnedslag eller en ind/udkoblingsspænding), kan nogle af smeltemodstandene
smelte, der ligesom sikringer beskytter
brugeren og instrumentet.

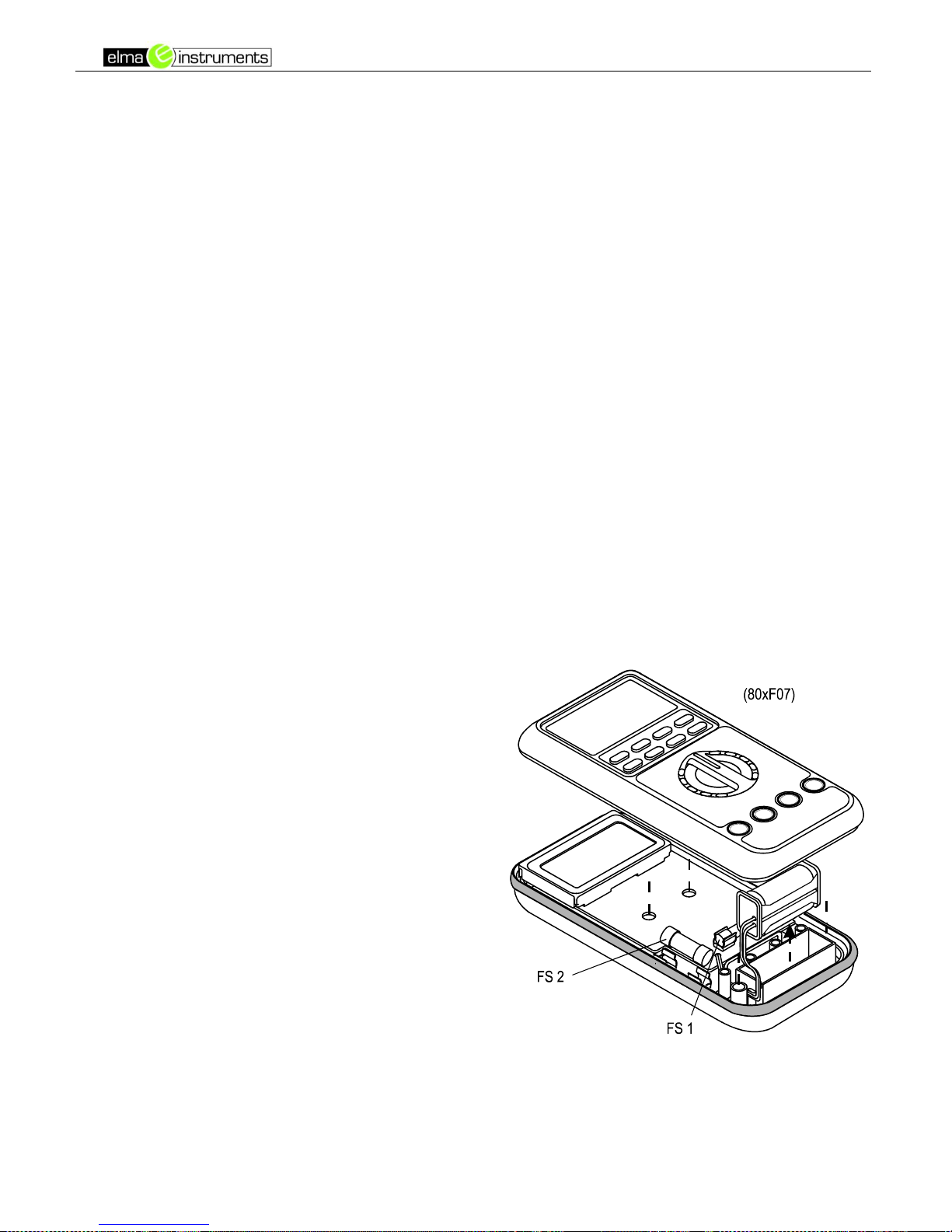

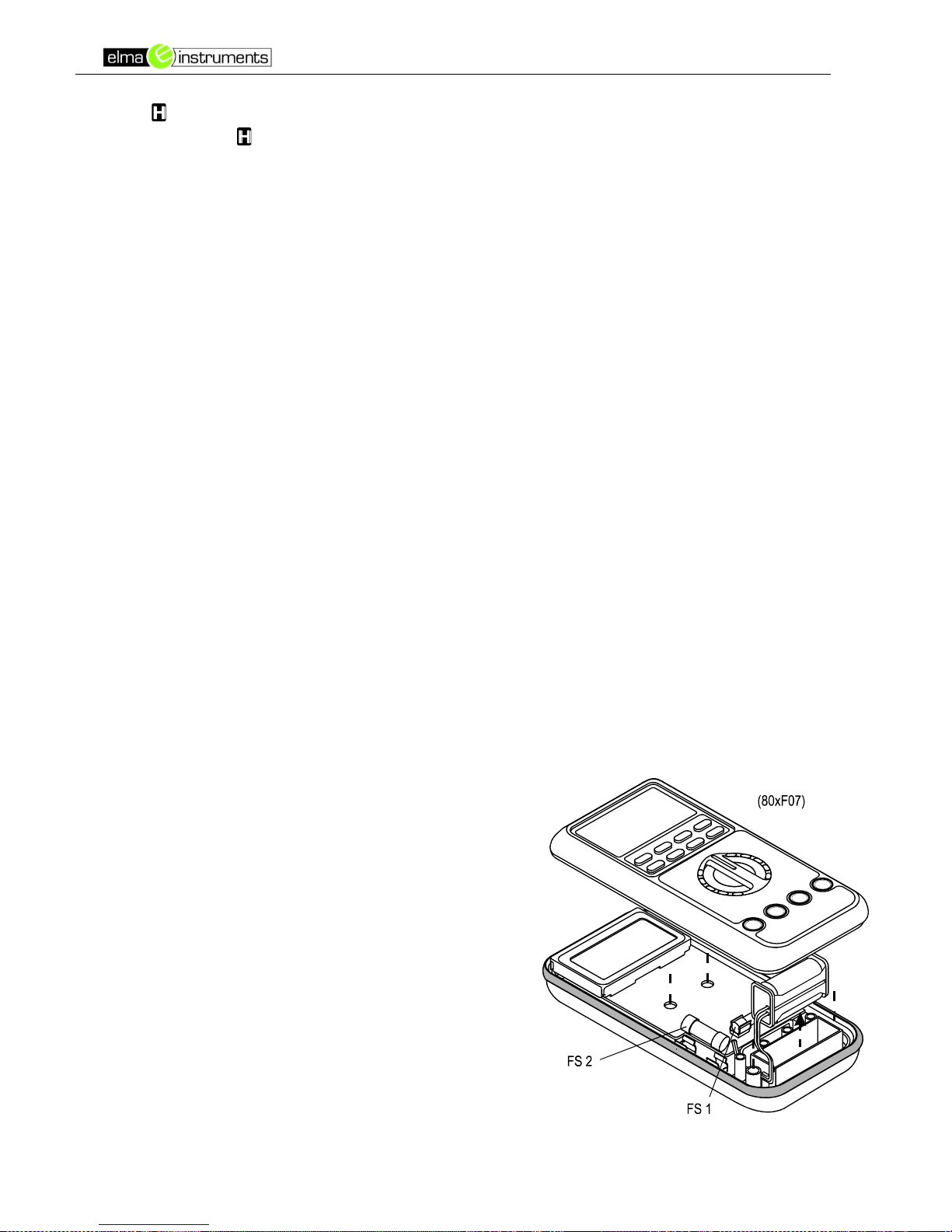

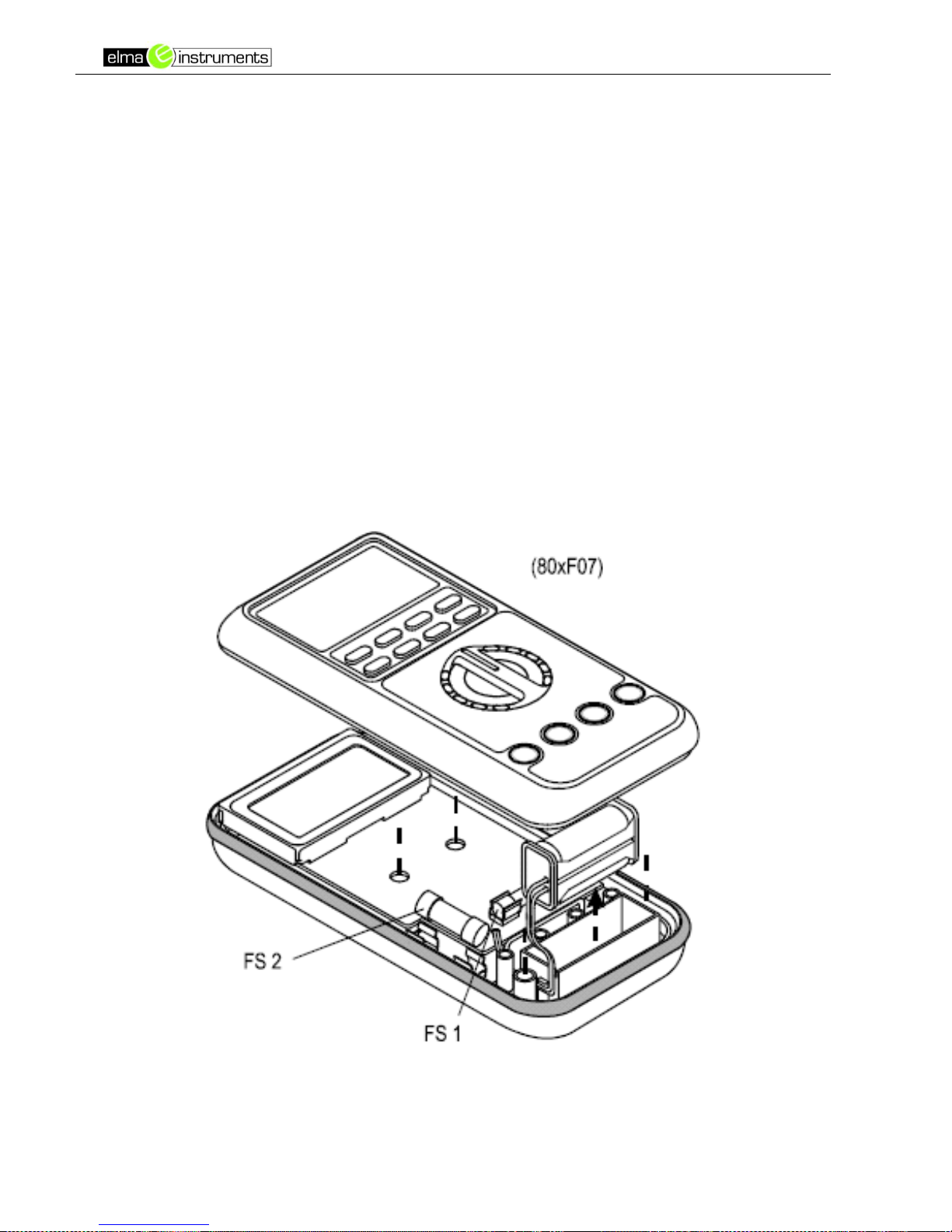

BATTERI OG SIKRINGER

Batteri: 1,5 V AAA, LR03 x 2
Sikring FS1 (for A/mA indgang):

0.4A/1000V AC/DC, IR 30kA, Type F, 6 x
32 mm

Sikring FS2 (for A indgang):

11A/1000V

AC/DC, IR 20kA, Type F, 10 x 38 mm

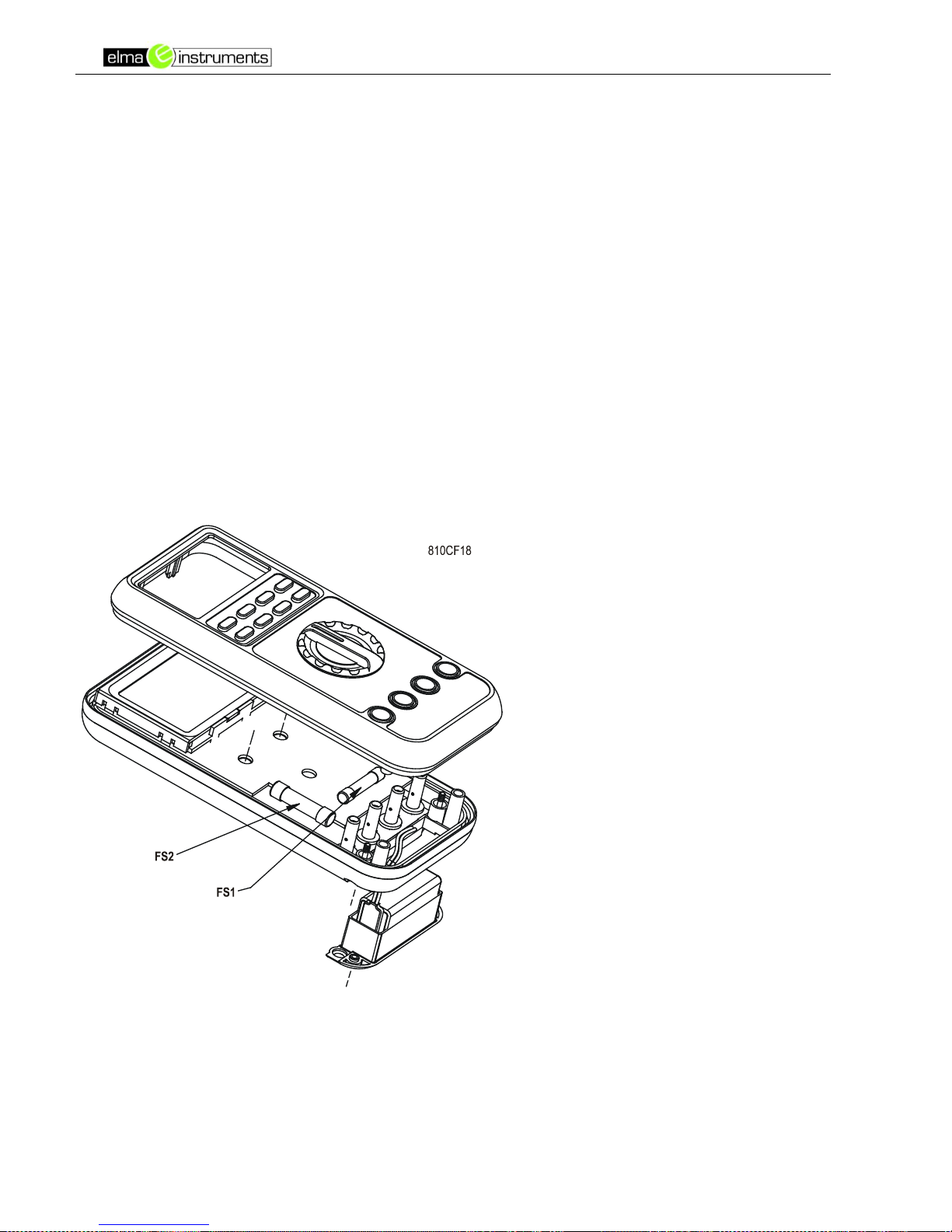

Løsne skruerne på bagsiden af
instrumentet. Løft først den ende nærmest
terminalerne. Skift batteriet og/eller den
ødelagte sikring. Sæt bagsiden på igen,
sikre dig at gummiringen sidder ordentligt

og sørg for, at de to ”kroge” har fat. Skru

skruerne i igen.

6) SPECIFIKATIONER

Se venligst sidst I denne manual.

Elma 805/807

Sida 11

BRUKSANVISNING

1) SÄKERHET

Denna manual innehåller säkerhets information samt varningar som skall följas för
att inte riskera apparatur och personskador. Använd av instrumentet enligt
manualen.
Om instrumentet används på annat sätt än beskrivet i denna manual riskerar man
personsäkerheten.

Elma 800 serien uppfyller kraven för dubbelisolation i föreskriften
IEC/UL/EN61010-1 Ed. 3.0, IEC/EN61010-2-030 Ed. 1.0, IEC/EN61010-2-033 Ed.

1.0, IEC/UL/EN61010-031 Ed. 1.1 och CAN/CSA-C22.2 No. 61010-1-12 Ed. 3.0
Kat II 1000V, Kat III 600V och Kat IV 300V AC/DC.

Terminaler (till COM) mätning kategori:
V / A / mAA: Category II 1000V, Category III 600V and Category IV 300V AC &

DC.

FÖRESKRIFTEN IEC1010 ÖVERSPÄNNINGSKATEGORI

Överspännings Kategori I

Utrustning, som är godkänd till överspänningskategori I
Användnings området där det inte förekommer spänningstransienter
Notera. Ex. På elektronikkretsar.

Överspännings Kategori II

Utrustning, som är godkänd till överspänningskategori II är apparater som man
ansluter till det fasta elnätet.
Notera – Ex. hushålls- & kontorsmaskiner.

Överspännings Kategori III

Utrustning, som är godkänd till överspänningskategori III ,Apparatur som är
monterat i den fasta installationen.
Notera – Ex. Matare, brytare, korta grenkontakter, ljussystem, apparatur monterat
i industriinstallationer.

Överspännings Kategori IV

Utrustning, som är godkänd till överspänningskategori IV, Apparatur som är
monterat i den fasta installationen.
Notera – Ex. Utomhus, serviceingångar, ledning över mark, underjordiska
ledningar, voltmeter, kortslutningsskydd m.m.

Elma 805/807

Sida 12

VARNING Beskrivning, användningssätt som kan medföra skada eller livsfara för

användaren.
UPPMÄRKSAMMA Beskriver användningssätt som kan medföra personskada
eller skada instrumentet.

OBSERVERA
För att reducera fara för brand eller elektrisk stöt får instrumentet inte utsättas för
fukt eller väta. För att undgå fara för livsfarlig elektricitet, stöt bör man följa
manualens säkerhetsföreskrifter när spänningen är över 60V DC eller 30V AC
RMS. Vid sådan spänning är det en fara att arbeta. Rör aldrig spetsarna på test
sladdarna vid mätning på installationen. Innan mätning bör man visuellt alltid
undersöka om test ledningarna är hela och i gott skick. Är de skadade bör man
omgående byta ut dem mot nya.
Man skall inte mäta större spänningar än föreskrivet enligt instrumentets tekniska
specifikation. Man bör inte mäta ström på en installation där spänningen överstiger
säkringens märkspänning. Man bör inte mäta spänning när testsladdarna är i

instrumentet



A/mA eller A. Defekta säkringar skall bytas ut enligt

tekniskspecifikation. Använd endast medföljande eller UL märket tillbehör.
OBSERVERA

Koppla ifrån test ledningen från mätområdet innan man skiftar funktion på
instrumentet.
Sätt alltid högsta områdes val på instrumentet. (om funktionen är manuell).

INTERNATIONELLA SYMBOLER

! Varning ! Se förklaringen i denna manual
Varning ! Fara för elektrisk stöt

Jord (skyddsledare)

Dobbelisolation eller förstärkt isolation

Säkring
AC-Växelström
DC-Likström

2) EMC DIREKTIVET

Instrumentet följer CENELEC Låg-volts direktivet 2006/95/EC och
Elektromagnetisk kompatibilitet direktiv 2004/108/EC

Elma 805/807

Sida 13

3) Instrument beskrivning

3-3/4 siffror 4000 max
visning LCD display

Tryckknappar med
speciella funktioner

Funktionsväljare

Anslutning för 10A (20A i
30 sek) ström mätning

Anslutning för alla
mätningar undantag

ström (A, mA, A)

Gemensam anslutning
för alla funktioner.

Anslutning för A, mA &
A Ström mätning

Elma 805/807

Sida 14

4) FUNKTIONER

DC SPÄNNING, AC SPÄNNING, & HZ FREKVENS

Notera:

1) AC 400.0mV området väljes manuellt, genom att trycka på RANGE knappen.

2) DC 400.0mV området har en input impedans med 1000M, så strömförlusten
blir
minstmöjligt vid mätning av små värden och vid mätning med omvandlare eller
adapter.

3) Det är normalt, att displayen inte visar noll, när det inte är anslutet till någon
krets. Det har ingen påverkan på noggrannheten.

Elma 805/807

Sida 15

 MOTSTÅND, OCH GENOMGÅNG

Ställ väljaren i . Tryck på SELECT knappen kortvarigt för att välja
genomgångstest.

En konstant ton indikerar, att kretsen är ok.

OBSERVERA

Vid mätning av Motstånd – Genomgång- Diod- eller Kapacitans, funktionerna i en
krets med spänning på, är mätresultatet inte pålitligt. Dessutom kan instrumentet
ta skada. I de flesta fall skall komponenter avmonteras för att få bra noggrannhet
och mätresultat.

Elma 805/807

Sida 16

DIOD TEST

Ställ i . Tryck på SELECT

KAPACITANS

Ställ i . Tryck på SELECT knappen kortvarigt tre gånger för att välja
Kapacitans funktionen. Relativ noll kan användas för att mäta små

kapacitanser och för att nollställa provledningarna samt den inre resistansen på
multimetern.

OBSERVERA

Kortslut kondensatorn innan mätning.

Elma 805/807

Sida 17

A, mA, och A

Fel om DC syns. Tryck på SELECT knappen kortvarigt för att välja AC.

Observera

För att undgå överskridelse av säkringens märkspänning skall du alltid gå ut från
fas till fasspänning, när du väjer säkring.

Bip-Jack™ Input Varning

Instrumentet piper för att varna om, du har satt provledningarna i fel terminal eller
valt fel område. A, mA, eller A.

TEMPERATUR (BARA ELMA 807S)

Var säker på att du har rätt polaritet på temperaturproben vänd på den annars,
( ). °C (Celsius). Tryck på SELECT knappen kortvarigt för att välja

°F(Fahrenheit). Du kan använda andra typer av tempprober (K-typ) med en
adapter. Artikel nr: 42.K4

Elma 805/807

Sida 18

RELATIV NOLL MODE

Relativ Noll. till för att ställa en nollpunkt och mäta från den, ”ny” nollpunkt. I
MAX/MIN funktionen kan relativ noll referens också användas. Tryck på
knappen kortvarigt för att aktivera och deaktivera. Relativ noll låter användaren ha
ett referensvärde, och kan när som helst övergå till vanlig mätning.

BELYST DISPLAY (BARA ELMA 807S)

Tryck på SELECT knappen i 1 sekund eller mer för att tända eller släcka lyset.

MANUELLT ELLER AUTO-OMRÅDESVAL

Tryck på RANGE knappen kortvarigt för att välja manuellt-områdesval. I displayen
försvinner . Tryck på knappen igen för att steppa igenom de olika områden,
som finns. Tryck på knappen i en sekund eller mer för att återkomma till
autoområdet.

Notera: Manuellt-områdesval är inte möjligt i Hz & Cx funktioner.

HOLD

Funktionen fryser displayen till senare avläsning, tryck på knappen igen för, att
”låsa upp” displayen igen.

Elma 805/807

Sida 19

MAX

Tryck på MAX knappen i 1 sekund eller mer för, att starta MAX funktionen.
Funktionen läser mätvärden var 30ms.

AUTO-OFF

Auto off (APO) stänger automatisk av multimetern efter ca. 30 minuter.
Tryck på någon knapp eller sätt den i (OFF) och tillbaka för aktivera instrumentet
igen.

5) ALLMÄNT

Varning

För att undgå stöt, demontera testledningarna från terminalerna och stäng av
instrumentet, Använd inte instrumentet om det är öppet och använd samma typ av
säkring.

RENGÖRING & LAGRING

Torka med lätt fuktig trasa använd inte lösningsmedel eller annat. Om du inte skall
använda instrumentet en längre tid, ta ut batterierna.

FELSÖKNING, INSTRUMENT FEL

Om instrumentet inte startar, kolla batterierna, säkringar, ledare, etc. och byt ut om
det är nödvändigt. Om instrumentets V/R ingångsterminal har fått hög spänning
konstant (förorsakad av en spik (transient) eller byte av spänningskälla till
systemet) p.g.a. olycka eller onormala förhållanden, serien av säkring resistenser
kommer att gå sönder. De flesta mätningar som kommer att göras i denna ingång
kommer att bli som en öppen krets. Säkring resistenserna skall bytas ut av en
kvalificerad tekniker. Se begränsad garanti,
om du kan erhålla garanti eller service.

BATTERI & SÄKRINGAR

Batteri: 1,5 V AAA, LR03 x 2
Säkring FS1 (för A/mA ingång):

0.4A/1000V AC/DC, IR 30kA, F säkring,
6x32mm
Säkring FS2 (for A ingång):
11A/1000V AC/DC, IR 20kA, F säkring,
10x38mm

Avmontera skruvarna i botten på
instrumentet . Lyft i botten av kabinetten vid
kontakterna tills de blir lösa. Byt ut
batterier/säkringar. Montera på kabinetten
och var uppmärksam på att inget sitter i kläm. Till sist monteras skruvarna.

Elma 805/807

Seite 20

BEDIENUNGSANLEITUNG

1) SICHERHEIT

Diese Anleitung enthält Informationen und Warnungen zur Sicherheit des
Bedienenden und zum Schutz des Gerätes, welche unbedingt befolgt werden
müssen. Unsachgemässe Behandlung kann das Messergebnis beeinträchtigen.

Die Multimeter entsprechen den folgenden internationalen Normen:
IEC/UL/EN61010-1 Ed. 3.0, IEC/EN61010-2-030 Ed. 1.0, IEC/EN61010-2-033 Ed.

1.0, IEC/UL/EN61010-031 Ed. 1.1 und CAN/CSA-C22.2 No. 61010-1-12 Ed. 3.0
auf Kategorie II 1000V, Kategorie III 600V und Kategorie IV 300V AC/DC.

Terminals (to COM) measurement category:
V / A / mAA: Katerorie II 1000V, Kategorie III 600V und Kategorie IV 300V

AC/DC.

In dieser Anleitung verwendete Terminologie:

WARNING / WARNUNG bedeutet, dass Bedingungen herrschen, welche zu

Verletzungen des Benützers oder gar zum Tod führen
können.

CAUTION / ACHTUNG bedeutet, dass Bedingungen herrschen, welche zu

Beschädigungen des Gerätes führen können.

WARNUNG

Um das Risiko von Feuer oder elektrischen Schlägen zu vermindern, dürfen die
Instrumente nicht dem Regen oder grosser Feuchtigkeit ausgesetzt werden. Die
Geräte sind nicht für den Gebrauch im Freien vorgesehen.

Um elektrische Schläge zu vermeiden sind beim Arbeiten mit Spannungen über
60 V DC oder30 V ACrms entsprechende Sicherheitsvorkehrungen zu treffen.
Spannungen über diesen Werten können zu Verletzungen des Bedienenden
führen.
Messleitungen, Stecker und Messsonden sind vor der Verwendung der Zangen
auf defekte Isolationen und blanke Metallteile zu inspizieren und gegebenenfalls
zu ersetzen. Spitzen von Messsonden dürfen nicht berührt werden, wenn das
Messobjekt unter Spannungsteht. Hände und Finger sind während den
Messungen immer hinter dem Sicherheitskragen der Messleitungen zu halten.
Verwenden Sie nur die mitgelieferte Zubehör oder UL-Probe Zubehör.

Elma 805/807

Seite 21

ACHTUNG

Zum Umschalten der Messgerätefunktionen sind die Messleitungen vom
Prüfobjekt zuentfernen.

International verwendete elektrische Symbole

!

Achtung! Siehe Erklärungen in dieser Anleitung
Achtung! Es besteht Gefahr elektrischer Schläge

Erde

Doppelte Isolation

Sicherung

AC - Wechselstrom

DC – Gleichstrom

2) CENELEC DIREKTIVEN

Die Multimeter entsprechen den CENELEC Niedervolt-Direktiven 2006/95/EC und
den elektromagnetischen Verträglichkeits-Direktiven 2004/108/EC.

3) PRODUKTBESCHREIBUNG

Die Bedienungsanleitung bezieht sich zur Illustration nur auf repräsentative
Modelle. Für die Detailfunktionen sind die Spezifikationen der einzelnen Modelle
zu konsultieren.

Elma 805/807

Seite 22

Bedienungselemente:

3 3/4 digit (4000 Punkte)
LCD – Anzeige

Drucktasten für
Spezialfunktionen und
besondere Vorteile

Drehschalter zum Einund
Ausschalten und zur Wahl der
Funktion

Eingangsbuchse (+) für
den 10A (20A während 30
sec) Strombereich

Eingangsbuchse (+)

Eingangsbuchse (-) für en
gemeinsamen Referenzpunkt
(Erde) füralle Funktionen

Eingangsbuchse (+) fürdie mA­und μA Strombereiche

4) BEDIENUNG

Elma 805/807

Seite 23

Bemerkungen:

1) Der 400.0 mV Wechselspannungsbereich kann nur mit dem Drehschalter
angewählt werden. und ist für Wechselspannungen ab 10mV (ab 40mV für das
TRMS-Modell ELMA807s) spezifiziert.

2) Der 400.0mV DC-Bereich weist eine Eingangsimpedanz von 1000 M für eine
sehrgeringe Strombelastung kleiner Signale auf. Dadurch kann der Ausgang der
meisten auf dem Markt erhältlichen Aufnehmer und Adapter gemessen werden.
Durch die hohe Empfindlichkeit geht aber bei offenem Stromkreis die Anzeige
nicht auf null. Dies hat aber keinen Einfluss auf die Messgenauigkeit. Das
Instrument zeigt annähernd null bei kurzgeschlossenem Eingang.

Elma 805/807

Seite 24

 WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG

Messleitungen gemäss Abbildung anschliessen. Drehschalter auf Position .
Durch kurzes Betätigen der Taste SELECT wird die Funktion Durchgangsprüfung
aktiviert. Dadurch kann bequem die Durchgangsfunktion von Schaltern getestet
werden. Ein kontinuierlicher Beepton zeigt den vorhandenen Durchgang an.

Achtung

In den Funktionen Widerstandsmessung, Durchgangsprüfung, Diodentest oder
Kapazitätsmessung können Messobjekte unter Spannung zu falschen Ergebnisse
oder gar zu Beschädigungen des Gerätes führen. Zur genauen Messung muss in
zweifelhaften Fällen die zu messende Komponente vom Stromkreis mindestens
einseitig entfernt werden.

Elma 805/807

Seite 25

DIODENTEST

Messleitungen gemäss Abbildung anschliessen. Schiebeschalter auf die Position
Diodentest bringen. Durch zweimaliges kurzes Betätigen der Taste SELECT wird
die Funktion Diodentest aktiviert. Der Spannungsabfall einer guten Silikon-Diode
variiert zwischen 0,4 und 0,9V. Ein höherer Wert weist auf eine defekte Diode hin.
Bei 0 V hat die Diode Kurzschluss und bei Überlast (O.L. = Overload) hat sie
Unterbruch. Zur Prüfung der Sperrichtung sind die Prüfspitzen zu vertauschen.
Eine gute Diode wird durch O.L. (Überlast) angezeigt. Erscheint irgend ein Wert,
ist die Diode defekt.

KAPAZITÄTSMESSUNG

Messleitungen gemäss Abbildung anschliessen. Drehschalter auf die Position.
Kapazitäts-messung bringen. Durch dreimaliges kurzes Betätigen der Taste
SELECT wird die Funktion Kapazitätsmessung aktiviert. Der relative Nullpunkts­Modus kann bei pF-Messungen zur Kompensation der Messleitungs- und der
messgeräteinternen Kapazität eingesetzt werden.

Achtung

Kondensatoren sind vor der Messung zu entladen. Kondensatoren mit grossen
Kapazitäten sollten über eine geeignete Widerstandslast entladen werden.

Elma 805/807

Seite 26

μA, MA UND A STROMMESSUNGEN

Drehschalter auf die entsprechende Position bringen. Zum Umschalten von
Gleich- auf Wechselstrom ist die Taste SELECT kurz zu betätigen.

Achtung

Besondere Beachtung ist beim Messen in Dreiphasensystemen erforderlich, da
die Spannung zwischen den Phasen wesentlich höher sein kann als zwischen
Phase und Erde. Zur Vermeidung des Ueberschreitens der Sicherungsspannung
ist immer die Spannung zwischen den Phasen für die Zulässigkeit der Messung in
Betracht zu ziehen.

"Beep-Jack" Warnung

Das Instrument gibt einen Warnton ab wenn andere Signale (z.B. Spannung) an
dieStromeingänge angelegt werden.

Elma 805/807

Seite 27

TEMPERATURMESSUNG (NUR MIT DEN MODEL ELMA 807S)

Beim Anschliessen der Typ K Temperatursonde Bkp60 ist auf die richtige Polarität
zu achten.Den Drehschalter auf die Position Grad C (Celsius) stellen. Durch das
Betätigen der Taste SELECT kann auf Grad F (Fahrenheit) umgestellt werden. Mit
einem Adapter Bkb32 (Option) können auch alle handelsüblichen
Temperatursonden mit dem Standard Typ K – Stecker eingesetzt werden.

 NULLPUNKTUNTERDRÜCKUNG

In dieser Funktion kann der Referenzpunkt für eine Messung verschoben werden.
Zum Beispiel können die Widerstandswerte der Messleitungen bei der
Ohmmessung oder die Kapazität derselben beim Ausmessen von Kondensatoren
kompensiert werden. Als Ergebnis in der Anzeige erscheint der gemessene Wert
abzüglich des gespeicherten Referenzwertes. Zum Aktivieren und Austreten aus
dieser Funktion ist die Taste Relative Zero kurz zu betätigen.

Elma 805/807

Seite 28

HINTERGRUNDBELEUCHTUNG (NUR BEIM ELMA 807S)

Zur Beleuchtung der Anzeige ist die Taste SELECT während mindestens einer
Sekunde zu betätigen.

AUTOMATISCHE ODER MANUELLE BEREICHSWAHL

Durch das Betätigen der Taste RANGE wird die automatische Bereichswahl
ausgeschaltet und das Instrument verbleibt im zuletzt aktiven Bereich. Die
Anzeige "AUTO" erlischt. Durch weiteres kurzeitiges Betätigen der Taste kann der
Bereich verändert werden und durch das Betätigen während mindestens einer
Sekunde wird die automatische Bereichswahl wieder aktiviert.
Bemerkung: Eine manuelle Bereichswahl ist in den Funktionen Frequenz und
Kapazität nicht möglich.

HOLD

Die Haltefunktion erlaubt das Festhalten eines Wertes zum spätern Abruf. Zum
Aktivieren und zum Wiederaustreten ist die Taste HOLD kurzzeitig zu betätigen.

MAX

Diese Funktion erlaubt das Festhalten und Vergleichen von Maximalwerten mit
einer Messsequenz von 30 ms und gilt auch bei automatischer
Bereichsumschaltung. Die Taste MAX H ist während mindestens einer Sekunde
gedrückt zu halten, sowohl beim Aktivieren wie auch beim Austreten aus der
Funktion.

SCHLAFMODUS

Zur Schonung der Batterie setzt diese Funktion das Gerät nach 30 Minuten in
einen Schlafmodus wenn keine Betätigung des Drehschalters oder einer Taste
erfolgt. Zum Wiedererwecken ist eine Taste kurz zu betätigen oder der
Drehschalter ist auf auf eine neue Position zu bringen. Bei Nichtgebrauch der
Gerätes ist der Drehschalter immer auf die Position OFF zu stellen.

Elma 805/807

Seite 29

5) UNTERHALT

Warnung

Zur Vermeidung elektrischer Schläge sind die Messleitungen vor dem Oeffnen des
Gerätes immer vom Messobjekt und von den Eingangsbuchsen zu entfernen und
das Instrument ist auszuschalten (OFF). Es darf nie im geöffneten Zustand in
Betrieb genommen werden.

REINIGUNG UND LAGERUNG

Das Gerät kann periodisch mit einem feuchten Lappen und einer milden
Seifenlösunggereinigt werden. Es sind keine Lösungsmittel oder andere agressive
Reinigungsflüssigkeiteneinzusetzen. Bei längerem Nichtgebrauch ist die Batterie
zu entfernen und separat zu lagern.

FEHLERSUCHE

Wenn das Instrument nicht korrekt funktioniert, sind die Batterien und die
Sicherung zu kontrollieren und wenn notwendig zu ersetzen. Der Messvorgang ist
anhand der Bedienungsanleitung zu überprüfen.

Im Falle von hohen Transienten (Spannungsspitzen) an der Eingangsbuchse für
Spannung oder Widerstand wird ein Seriewiderstand zerstört, der als Schutz für
das übrige Gerät dient. Die meisten Funktionen zeigen dann Ueberlast (O.L.) an.
Der Seriewiderstand muss dann durch einen qualifizierten Techniker ersetzt
werden.

Elma 805/807

Seite 30

ERSETZEN DER BATTERIE UND DER SICHERUNG

Im Instrument sind die folgenden Batterien und Sicherungen vorhanden:
2 Batterien 1,5V Grösse AAA (LR03)
Sicherung F1 für den uA / mA- Eingang

0.4A/1000V AC/DC, 30kA, F, 6x32mm
Sicherung F2 für den A- Eingang
11A/1000V AC/DC, 20kA, F,10x38mm

Die vier Halteschrauben der Rückwand lösen und entfernen. Das Gehäuse bei
den Eingangsbuchsen von der Rückwand ausklinken. Die Batterien oder die
defekten Sicherungen ersetzen. Polarität der Batterien beachten! Das Gehäuse
wieder aufsetzen unter Berücksichtigung des richtigen Einsetzen der Dichtung und
des einwandfreien Einrasten der Nocken auf der obern Seite nahe der LCD­Anzeige. Schrauben wieder einsetzen und festschrauben.

Elma 805/807

Page 31

USER'S MANUAL

1) SAFETY

This manual contains information and warnings that must be followed for operating
the instrument safely and maintaining the instrument in a safe operating condition.
If the instrument is used in a manner not specified by the manufacturer, the
protection provided by the instrument may be impaired. The meter is intended only
for indoor use.

The meter protection rating, against the users, is double insulation per
IEC/UL/EN61010-1 Ed. 3.0, IEC/EN61010-2-030 Ed. 1.0, IEC/EN61010-2-033 Ed.

1.0, IEC/UL/EN61010-031 Ed. 1.1 and CAN/CSA-C22.2 No. 61010-1-12 Ed. 3.0 to
Category II 1000 Volts, CAT III 600Volts and CAT IV 300Volts AC & DC.

Terminals (to COM) measurement category:
V / A / mAA: Category II 1000V, Category III 600V and Category IV 300V AC &

DC.

PER IEC61010 OVERVOLTAGE INSTALLATION CATEGORY

OVERVOLTAGE CATEGORY II

Equipment of OVERVOLTAGE CATEGORY II is energy-consuming equipment to
be supplied from the fixed installation.
Note – Examples include household, office, and laboratory appliances.

OVERVOLTAGE CATEGORY III

Equipment of OVERVOLTAGE CATEGORY III is equipment in fixed installations.
Note – Examples include switches in the fixed installation and some equipment for
industrial use with permanent connection to the fixed installation.

Measurement Category IV (CAT IV) is for measurements performed at the
source of the low-voltage installation. Examples are electricity meters and
measurements on primary overcurrent protection devices and ripple control units.

Terms in this manual:

WARNING identifies conditions and actions that could result in serious injury or
even death to the user.
CAUTION identifies conditions and actions that could cause damage or
malfunction in the instrument.

Elma 805/807

Page 32

WARNING

To reduce the risk of fire or electric shock, do not expose this product to rain or
moisture. To avoid electrical shock hazard, observe the proper safety precautions
when working with voltages above 60 VDC or 30 VAC rms. These voltage levels
pose a potential shock hazard to the user. Do not touch test lead tips or the circuit
being tested while power is applied to the circuit being measured. Keep your
fingers behind the finger guards of the test leads during measurement. Inspect test
leads, connectors, and probes for damaged insulation or exposed metal before
using the instrument. If any defects are found, replace them immediately. Do not
measure any current that exceeds the current rating of the protection fuse. Do not
attempt a current measurement to any circuit where the open circuit voltage is
above the protection fuse voltage rating. Suspected open circuit voltage should be
checked with voltage functions. Never attempt a voltage measurement with the

test lead inserted into the A/mA or A input jack. Only replace the blown fuse with
the proper rating as specified in this manual. Only use the test lead provided with
the equipment or UL Listed Probe Assembly.

CAUTION

Disconnect the test leads from the test points before changing functions. Always
set the instrument to the highest range and work downward for an unknown value
when using manual ranging mode.

INTERNATIONAL ELECTRICAL SYMBOLS

! Caution ! Refer to the explanation in this Manual
Caution ! Risk of electric shock
Earth (Ground)
Double Insulation or Reinforced insulation
Fuse
AC--Alternating Current
DC--Direct Current

2) CENELEC DIRECTIVES

The instruments conform to CENELEC Low-voltage directive 2006/95/EC and
Electromagnetic compatibility directive 2004/108/EC

Elma 805/807

Page 33

3) PRODUCT DESCRIPTION

This user's manual uses only representative model for illustrations. Please refer
specification details for function availability to each model.

3-3/4 digits 4000 counts
LCD display

Push-buttons for special
functions & features

Selector to turn the
Power On or Off and
select a function

Input Jack (+) for 10A
(20A for 30sec) current
function

Input Jack (+) for all
functions EXCEPT

current (A, mA, A)
function

Common (Ground
reference) Input Jack (-)
for all functions

Input Jack (+) for milli­amp and micro-amp
functions

Elma 805/807

Page 34

4) OPERATION
DC VOLTAGE, AC VOLTAGE, & HZ FREQUENCY FUNCTIONS

Note:

1) AC 400.0mV range selection is by RANGE button manually, and is specified
from AC 10mV (AC 40mV for True RMS model ELMA 807s) and up.

2) DC 400.0mV range is designed with 1000M high input impedance for least
current drain in measuring small signals, and can cope better with most
commercially available voltage output transducers and adapters. The non-zero
display reading is normal when the meter inputs are open circuit, which will not
affect actual measurement accuracy. Open input is actually a floating condition,
which is not a zero-volt-input condition. The meter will show zero or close to zero
reading when the inputs are shorted.

Elma 805/807

Page 35

 RESISTANCE, AND CONTINUITY FUNCTIONS

Defaults at . Press SELECT button momentarily to select Continuity function
which is convenient for checking wiring connections and operation of switches. A
continuous beep tone indicates a complete wire.

CAUTION

Using Resistance, Continuity, Diode or Capacitance function in a live circuit will
produce false results and may damage the instrument. In many cases the
suspected component must be disconnected from the circuit to obtain an accurate
measurement reading.

Elma 805/807

Page 36

DIODE TEST, CAPACITANCE FUNCTIONS

Defaults at . Press SELECT button momentarily 2 times to select Diode test
function. Normal forward voltage drop (forward biased) for a good silicon diode is
between 0.400V to 0.900V. A reading higher than that indicates a leaky diode
(defective). A zero reading indicates a shorted diode (defective). An OL indicates
an open diode (defective). Reverse the test leads connections (reverse biased)
across the diode. The digital display shows OL if the diode is good. Any other
readings indicate the diode is resistive or shorted (defective).

Defaults at . Press SELECT button momentarily 3 times to select
Capacitance function. Relative zero mode can be used to zero out the parasitic
capacitance of the leads and the internal protection circuitry of the meter when
measuring low capacitance in the order of Pico Farad (pF).

CAUTION

Discharge capacitors before making any measurement. Large value capacitors
should be discharged through an appropriate resistance load

Elma 805/807

Page 37

A, MA, AND A CURRENT FUNCTIONS

Default at DC. Press SELECT button momentarily to select AC.

CAUTION

When measuring a 3-phase system, special attention should be taken to the
phase-to-phase voltage which is significantly higher than the phase-to-earth
voltage. To avoid exceeding the voltage rating of the protection fuse(s)
accidentally, always consider the phase-to-phase voltage as the working voltage
for the protection fuse(s).

Beep-Jack™ Input Warning

The meter beeps to warn the user against possible damage to the meter due to
improper connections to the A, mA, or A input jacks when other function (like

voltage function) is selected.

TEMPERATURE FUNCTION (ELMA 807S ONLY)

Be sure to insert the banana plug type-K temperature bead probe Bkp60 (Optional
purchase) with correct polarities. Defaults at degree C (Celsius). Press

SELECT button momentarily to select degree F (Fahrenheit). You can also use a
plug adapter Bkb32 (Optional purchase) with banana pins to type-K socket to
adapt other type-K standard mini plug temperature probes.

Elma 805/807

Page 38

RELATIVE ZERO MODE

Relative zero mode allows the user to offset the meter consecutive
measurements with the displaying reading as the reference value. The display will
now show readings relative to the stored reference value. That is, display =
reading - stored value. Press the button momentarily to activate or to exit
relative zero mode.

BACKLIGHTED DISPLAY (ELMA 807S ONLY)

Press the SELECT button for 1 second or more to turn on or off the display
backlight function.

Elma 805/807

Page 39

MANUAL OR AUTO-RANGING

Press the RANGE button momentarily to select manual-ranging mode, and the
meter will remain in the range it was in, the LCD annunciator turns off. Press
the button momentarily again to step through the ranges. Press and hold the
button for 1 second or more to resume auto-ranging mode.
Note: Manual ranging mode feature is not available in Hz & Cx functions.

HOLD

The hold feature freezes the display for later view. Press the HOLD button
momentarily to activate or to exit the hold feature.

MAX

The max feature compares and displays the measured maximum value as fast as
25ms in a single range, and with automatic up range capability. Press the MAX

button for 1 second or more to activate or to exit the max feature in the voltage or
current functions.

SLEEP MODE

The meter will enter a low power consumption sleep mode automatically to extend
battery life after approximately 30 minutes of no rotary-switch or push button
operations. To wake up the meter from sleep mode, press any buttons
momentarily or turn the rotary-switch to an adjacent position. Always set the
rotary-switch to the OFF position manually when the meter is not in use.

5) MAINTENANCE

WARNING

To avoid electrical shock, disconnect the meter from any circuit, remove the test
leads from the input jacks and turn OFF the meter before opening the case. Do
not operate with open case.

CLEANING AND STORAGE

Periodically wipe the case with a damp cloth and mild detergent; do not use
abrasives or solvents. If the meter is not to be used for periods of longer than 60
days, remove the batteries and store them separately

TROUBLE SHOOTING

If the instrument fails to operate, check batteries and test leads etc., and replace

as necessary. Double check operating procedure as described in this user’s

manual.
If the instrument voltage-resistance input terminal has subjected to high voltage

transient (caused by lightning or switching surge to the system) by accident or
abnormal conditions of operation, the series fusible resistors will be blown off

Elma 805/807

Page 40

(become high impedance) like fuses to protect the user and the instrument. Most
measuring functions through this terminal will then be open circuit. The series
fusible resistors and the spark gaps should then be replaced by qualified
technician. Refer to the LIMITED WARRANTY section for obtaining warranty or
repairing service.

BATTERY AND FUSE REPLACEMENT

Battery use:

Standard 1.5V AAA Size (NEDA 24A or IEC LR03) battery X 2

Fuse use:

Fuse (FS1) for AmA current input:

0.4A/1000V ac & dc, IR 30kA, F fuse, or better; Dimension: 6 x 32 mm
Fuse (FS2) for A current input:
11A/1000V ac & dc, IR 20kA, F fuse, or better; Dimension: 10 x 38 mm

Battery replacement for models with battery access door:
Loosen the 2 screws from the battery access door of the case bottom. Lift the

battery access door and thus the
battery compartment up. Replace
the battery. Re-fasten the screws.

Fuse replacement (and also
Battery replacement for splash
proof version without battery
access door):
Loosen the 4 screws from the case
bottom. Lift the end of the case
bottom nearest the input jacks until
it unsnaps from the case top.
Replace the blown fuse(s) and/or
the battery. Replace the case
bottom, and ensure that all the
gaskets are properly seated and
the two snaps on the case top
(near the LCD side) are engaged.
Re-fasten the screws.

Elma 805/807

Page 41

6) SPECIFICATIONS

General Specifications
Display 3-3/4 digits 4000 counts LCD display
Polarity Automatic
Update Rate 3 per second nominal

Operating Temperature 0C to 40C
Relative Humidity Maximum relative humidity 80% for temperature up

to 31C decreasing linearly to 50% relative humidity
at 40C

Altitude Operating below 2000m
Pollution degree 2

Storage Temperature -20C to 60C, < 80% R.H. (with battery removed)
Temperature Coefficient Nominal 0.15 x (specified accuracy)/ C @(0C -18C

or 28C -40C), or otherwise specified

Sensing Average sensing for Models 805s. True RMS for

Model 807s

Safety The meter protection rating, against the users, is

double insulation per IEC/UL/EN61010-1 Ed. 3.0,
IEC/EN61010-2-030 Ed. 1.0, IEC/EN61010-2-033
Ed. 1.0, IEC/UL/EN61010-031 Ed. 1.1 and
CAN/CSA-C22.2 No. 61010-1-12 Ed. 3.0 to Category
II 1000 Volts, CAT III 600Volts and CAT IV 300Volts
AC & DC.

Terminals (to COM) measurement category:

V / A / mAA : Category II 1000V, CAT III 600V and

CAT IV 300V AC & DC.

Overload Protections : A & mA : 0.4A/1000V DC/AC rms, IR 30kA @

1000V DC/AC rms

A : 11A/1000V DC/AC rms, IR 20kA @ 1000V

DC/AC rms

V : 1100V DC/AC rms
Hz, Ohm & others : 1000V DC/AC rms

Transient protection 6kV (1.2/50s surge)
Power Supply 1.5V AAA Size (NEDA 24A or IEC LR03) battery X 2
Power Consumption 3.2 mA typical
Low Battery Below approx. 2.4V
E.M.C. Meets EN61326(1997, 1998/A1), EN61000-4-

2(1995), and EN61000-4-3(1996)
In an RF field of 3V/m: Capacitance function is not
specified
AC 4.000V range: Total Accuracy = Specified
Accuracy + 700 digits

Elma 805/807

Page 42

AC 400.0A range: Total Accuracy = Specified
Accuracy + 300 digits
Other function ranges: Total Accuracy = Specified
Accuracy + 40 digits

Performance above 3V/m is not specified

Sleep Mode Timing Idle for 30 minutes
Sleep Mode Consumption 300A typical for Models 805s; 360A typical for

Model 807s

Dimension L186mm X W87mm X H35.5mm; L198mm X

W97mm X H55mm with holster

Weight 296 gm; 396 gm with holster
Special Features 25ms Max Hold; Data Hold; Relative zero mode;

Beep-jack™ input warning; Back-lighted display
(BM807s only)

Accessories Test leads (pair), batteries installed, user's manual
Optional Accessories Banana plug type-K bead probe Bkp60 x 1 (BM807s

only), Banana pins to type-K socket plug adapter
Bkb32 (BM807s only)

Electrical Specifications

Accuracy is ±(% reading digits + number of digits) or otherwise specified, at 23 OC
±5 OC & less than 75% R.H.

1)

Model BM807s True RMS accuracy of ACV & ACA is specified from 5 % (10%
for AC400.0mV range) to 100 % of range, or otherwise specified. Maximum Crest
Factor < 1.75 : 1 at full scale & < 3.5 : 1 at half scale, and with frequency
components within the specified frequency bandwidth for non-sinusoidal
waveforms

DC Voltage

RANGE

Accuracy

400.0 mV

0.3% + 4d

4.000V, 40.00V, 400.0V

0.5% + 3d

1000V

1.0% + 4d

NMRR : >50dB @ 50/60Hz
CMRR : >120dB @ DC, 50/60Hz, Rs=1k
Input Impedance : 10M, 30pF nominal
(1000M for 400.0mV range)

Max Hold (Voltage & Current)
Specified accuracy ± 50 digits for changes > 25ms in duration

Elma 805/807

Page 43

AC Voltage

RANGE

Accuracy 1)

50Hz -- 500Hz

400.0mV*

4.0% + 5d

4.000V, 40.00V, 400.0V

1.5% + 5d

1000V

4.0% + 5d

CMRR : >60dB @ DC to 60Hz, Rs=1k
Input Impedance : 10M, 30pF nominal (1000M for 400.0mV range)

*Selection by RANGE button manually, and is specified from AC 10mV (AC 40mV
for True RMS model BM807s) and up

DC Current

RANGE

Accuracy

Burden Voltage

400.0A

2.0% + 5d

0.15mV/A

4000A

1.2% + 3d

0.15mV/A

40.00mA

2.0% + 5d

3.3mV/mA

400.0mA

1.2% + 3d

3.3mV/mA

4.000A

2.0% + 5d

0.03V/A

10.00A*

1.2% + 3d

0.03V/A

*10A continuous, 20A for 30 second max with 5 minutes cool down interval

AC Current

RANGE

Accuracy 1)

Burden Voltage

50Hz -- 500Hz

400.0A

2.0% + 6d

0.15mV/A

4000A

1.5% + 4d

0.15mV/A

40.00mA

2.0% + 6d

3.3mV/mA

400.0mA

1.7% + 4d

3.3mV/mA

4.000A

2.0% + 6d

0.03V/A

10.00A*

1.8% + 4d

0.03V/A

*10A continuous, 20A for 30 second max with 5 minutes cool down interval

Diode Tester

Open Circuit Voltage

Test Current (Typical)

< 1.6 VDC

0.25mA

Type-K Temperature (BM807s)

RANGE

Accuracy*

-20 OC TO 300 OC

2% + 3 OC

-4 OF TO 572 OF

2% + 6 OF

*Type-K thermocouple range & accuracy not included

Elma 805/807

Page 44

Audible Continuity Tester

Audible threshold : between 10 and 120

Ohms

RANGE

Accuracy

400.0

0.8% + 6d

4.000k, 40.00k, 400.0k

0.6% + 4d

4.000M

1.0% + 4d

40.00M

2.0% + 4d

Open Circuit Voltage : 0.4VDC typical

Capacitance

RANGE*

Accuracy**

500.0nF, 5.000F, 50.00F, 500.0F, 3000F

3.5%*** + 6d

*Additional 50.00nF range accuracy is not specified
**Accuracies with film capacitor or better
***Specified with battery voltage above 2.8V (approximately half full battery).
Accuracy decreases gradually to 12% at low battery warning voltage of
approximately 2.4V

Hz Frequency

RANGE*

Accuracy*
*

50.00Hz, 500.0Hz, 5.000kHz, 50.00kHz, 500.0kHz, 1.000MHz

0.5%+4d

*Additional 5.000Hz range accuracy & sensitivity are not specified
**Accuracy is specified at < 20VAC rms
Input Signal : Square wave with duty cycle > 40% & < 70%; or Sine wave Vrms
AC

Sensitivity:

10Hz--20Hz : > Sine 0.9Vrms;
20Hz--500kHz : > 2.6Vp; or Sine 1.9Vrms;
500kHz--1MHz : > 4.2Vp; or Sine 3Vrms
Update Rate : 2 per second nominal

20131218D v1.1
