Elma 1335 User Manual [en, de, fi, da, sv]

Manual
Elma 1335

Dansk/norsk vejledning Side 2 - 5
Svensk bruksanvisning Sida 6 - 10
Suomenkielinen käyttöohje Sivu 11 - 13
Deutsche Bedienungsanleitung Seite 14 - 19
English User Manual Page 19 - 23

EAN: 5706445340217

Elma 1335

Side 1

Elma 1335



U.S. Pat. No. Des. 446,135



U.S. Pat. No. Des. 449,025

lux

fc

0

Klux

Kfc

40

20

10

30

Elma 1335

Side 2

Betjenings

vejledning

1 Instruktion



Elma 1335 er et digitalt præcisions luxmeter, der bruges til at måle belysningsstyrke lux og

footcandle.



Elma 1335 opfylder CIE spektral responskurve.



Elma 1335 er korrigeret for lysindfaldsvinkel.



Luxmeteret er kompakt og nemt at betjene.



Luxmeterets “lys sensor” er en meget stabil og langtidsholdbar silicium foto-diode og spektral

respons filter.

2 Funktioner



Opløsning: 0.01 lux ~ 0.1 klux / 0.01 fc ~ 0.01 kfc.



Høj nøjagtighed og hurtig opdatering.



Data-hold funktion for “låsning” af måleresultatet.



Stort display og bargraf for nem aflæsning.



Automatisk nuljustering.



Elma 1335 er korrigeret for lysets spektrale relativ effektivitet.



Beregning af korrektionsfaktor er ikke nødvendig for ikke standard lyskilder.



Kort responstid.



Peak-hold funktion for måling af peak-signaler med en varighed på 10s.



Mulighed for måling i lux eller fc.



Autosluk efter ca. 30 minutter.



Maximum og minimum funktion.



Relativ måle funktion.



Justerbar kalibrerings faktor (CAL) og spektral korrektions faktor (SCF) funktion (inklusiv LED)

3 Specifikationer



Display 3-3/4 digit LCD med hurtig 42 segments bargraf.



Måleområde 40.00 lux, 400.0 lux, 4000 lux, 40.00 Klux og 400.0 klux /

40.00 fc, 400.0 fc, 4000 fc, 20.00 Kfc.

NB: 1fc=10.76Lux, 1Klux=1000Lux, 1Kfc=1000fc

 Over range, Displayet viser “OL”.
 Spektral Respons: CIE Photopic. (CIE menneskets øje respons kurve).
 Spektral Nøjagtighed: CIE Vλ funktion f ’1  6%.
 Nøjagtighed ±3% rdg ±0.5% f.s. ±4% rdg ±10 D > 10,000 lux/fc området.
 (Kalibreret ved en standardlampe med farvetemperatur på 2856 K).

 Reproducerbarhed: ±2% Temperatur karakteristik ±0.1%/°C.
 Opdateringstid: 13.3 gange/sek med analog bargraf - 1.3 gange/sek med digital display.
 Foto detektor: En silikone foto diode og spektral respons filter.
 Arbejdstemperatur & fugtighed: 0°C til 40°C (32°F til 104°F) & 0% to 80% RH.
 Opbevaringstemperatur og fugtighed:-10°C til 50°C (14°F til 140°F) & 0% til 70% RH.
 Strømkilde 6 stk. AAA batterier, LR03. Batterilevetid: Op til 400 timer.
 Ledningslængden på sensoren: ca. 150 cm.
 Dimensioner sensoren: 92L×60B×29H (mm).
 Dimensioner på instrumentet: 150L×72B×35H (mm).  Vægt: 320g.
 Tilbehør: Taske, vejledning og batterier.

Elma 1335

Side 3

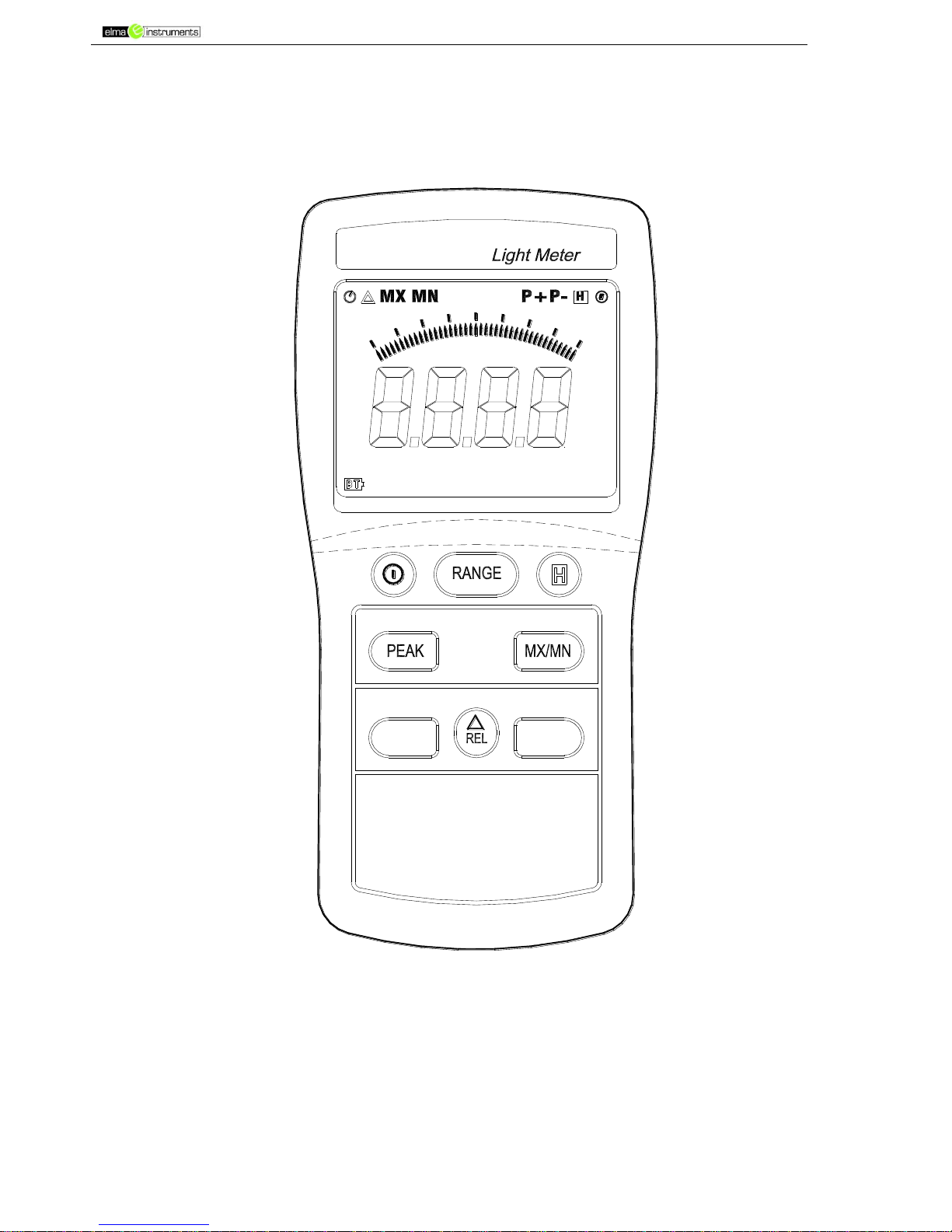

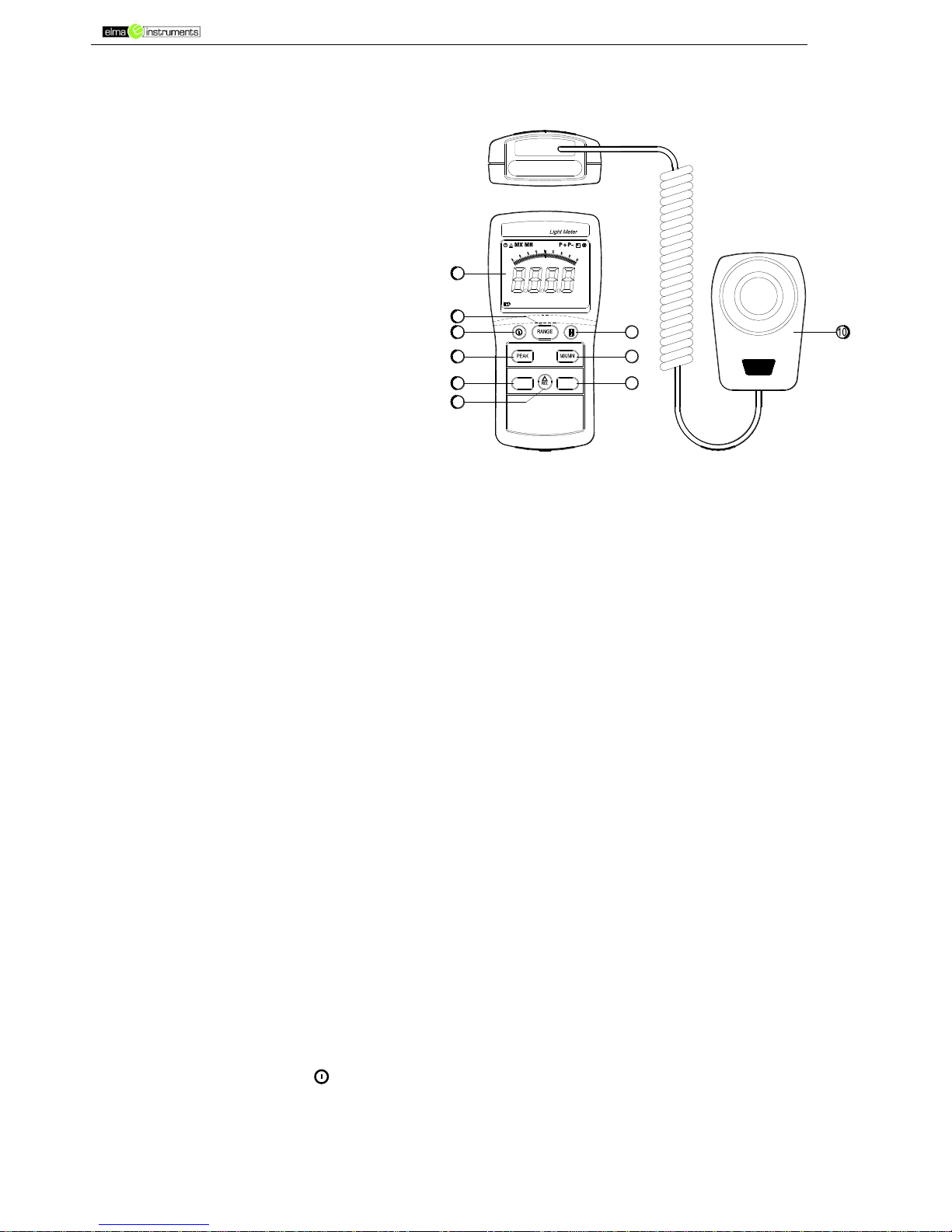

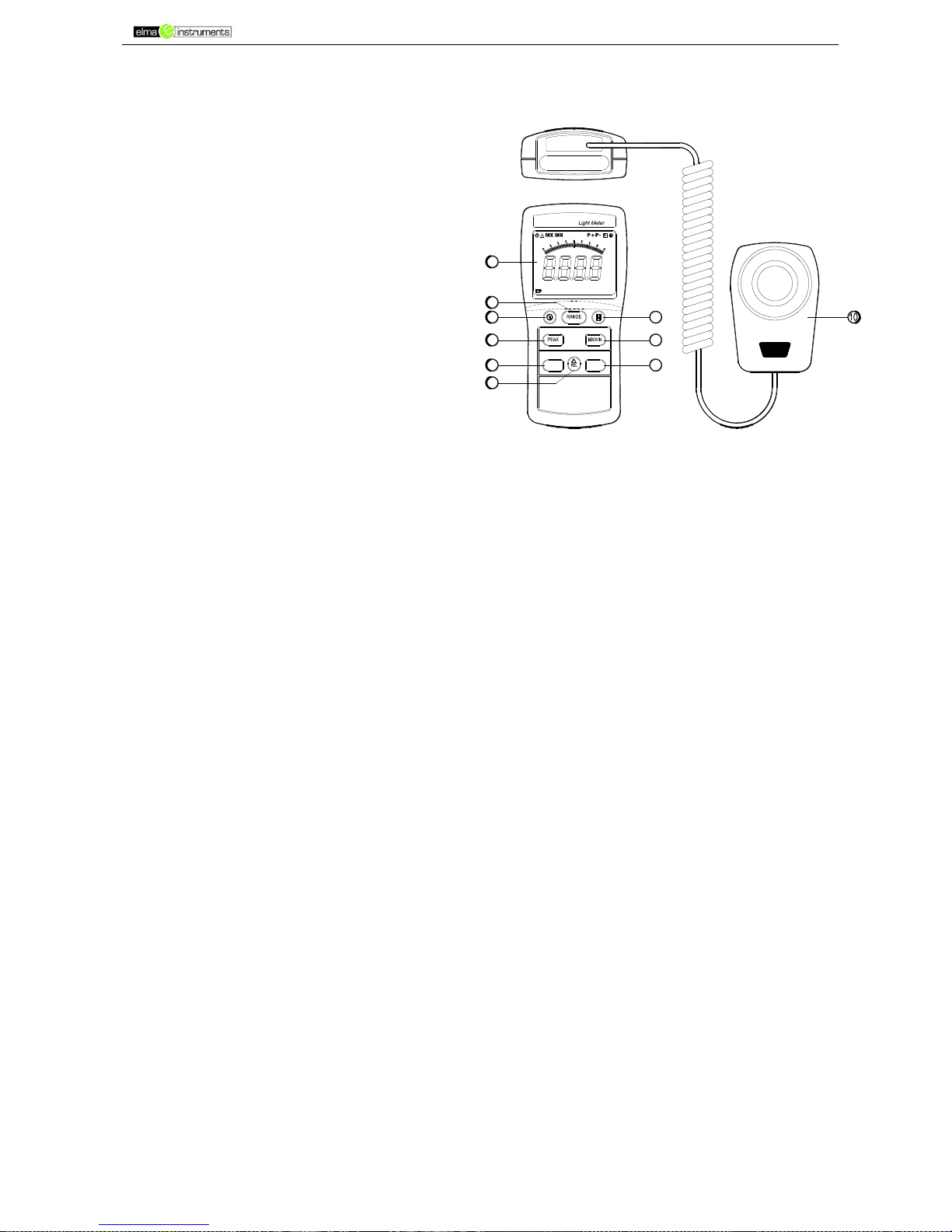

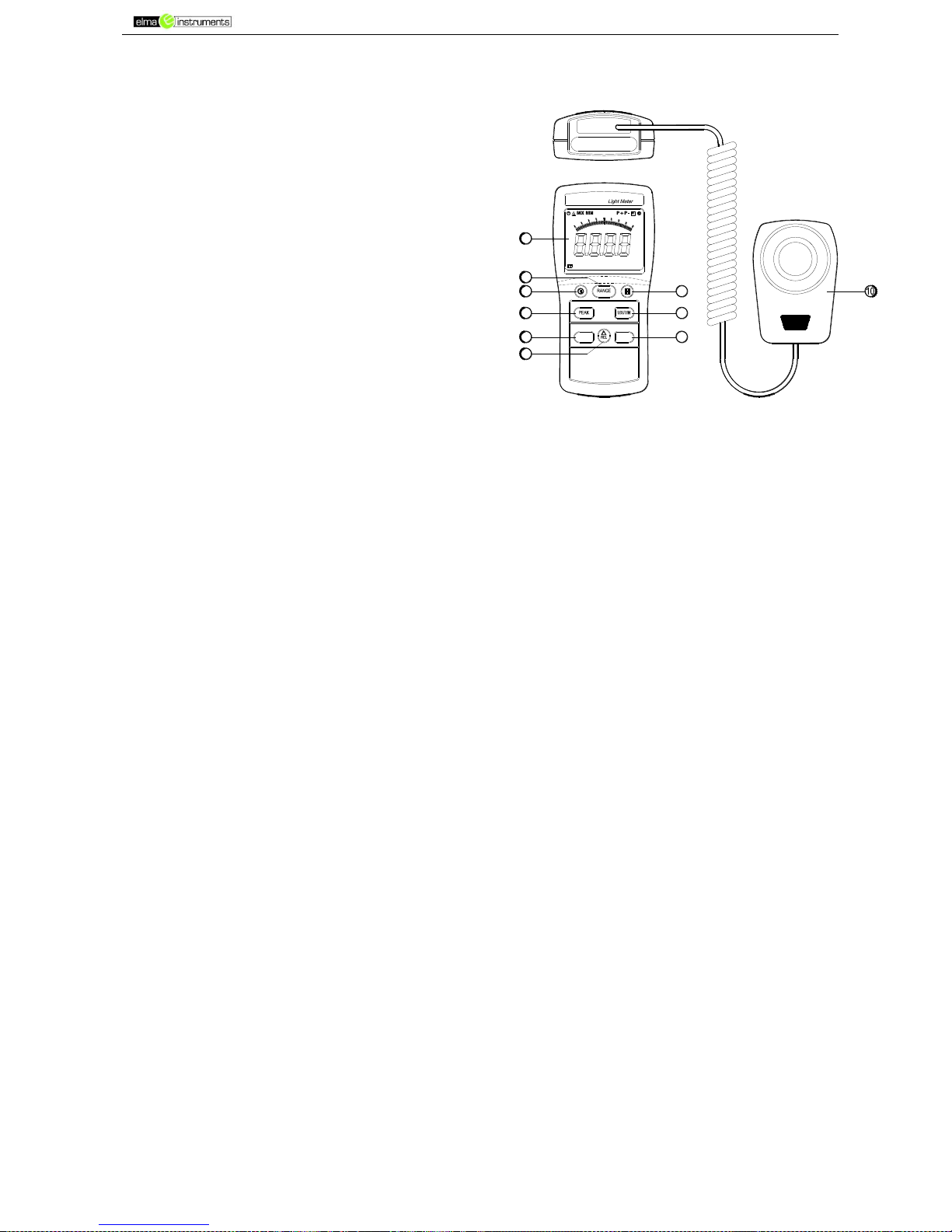

4 Instrument beskrivelse

1. LCD Display: 3-3/4 digit display med
max. visning 3999 og indikering af
måleenhed, funktionssymbol m.m.

2. Tænd og sluk instrumentet.

3. RANGE:Områdevælger:
40,00 lux, 400,0 lux, 4000 lux, 40,00
klux 400,0 klux/40,00 fc, 400,0 fc, 4000
fc, 20,00 Kfc.

4. ”H” Data-Hold.

5. ”Peak” Hold.

6. ”Mx/Mn”: Aflæs MAX/MIN værdi

7. Lux tast: Tryk på ”lux” tasten for at
måle lys i lux området.

8. ”∆REL“ Relativ måling.

9. fc tast: Tryk på ”fc” tasten for at måle
lys i fc skala. 1 fc = 10.76 lux

10. Lyssensor.

5 Betjening

1. Tryk på tænd/sluk tasten for at tænde og slukke instrumentet.

2. Vælg om der skal måles i lux eller fc, ved at trykke på en af tasterne.

3. Fjern beskyttelseskappen fra sensoren og hold sensoren vinkelret på lyskilden.

4. Aflæs displayet.

5. RANGE: Over range: Hvis værdien er højere end det område instrumentet står i, står der
"OL" i displayet, vælg et andet område.

6. H:Data-Hold: Tryk på ”H” tasten for at vælge data-hold funktionen. Tryk igen på ”H” tasten for,
at måle videre.

7. Peak-Hold: Tryk og hold på PEAK-tasten for at komme ind i P+ funktionen, tryk på PEAK tasten
igen for, at komme ud af funktionen og tilbage til normal funktion.

8. Max og Min funktion: Tryk på ”MX/MN” tasten for at skifte mellem max/min og normal måling.
Tryk på ”MX/MN” tasten i 2 sek. for at gå ud af funktionen.

9. Relativ funktion: Tryk på ” ∆REL”- tasten for at vælge “△REL” relativ måling. Displayet vil vise
nul og værdien vises ud fra den valgte nulværdi. Dette er værdiforskellen imellem forrige lux
niveau og nye aktuelle lux niveau. Tryk på ” ∆REL” tasten igen for at gå ud af funktionen.

10. Når målingen er afsluttet, sæt da beskyttelseskappen på sensoren igen.

6 Indstil kalibrerings faktoren (CAL)

CAL'en giver brugeren mulighed for at kalibrere instrumentet til en ønsket lyskilde eller til en
reference lyskilde med en kendt værdi, for præcist at standardisere instrumentet til en given
lyskilde.

1. Tænd instrumentet med tænd / sluk- tasten.

2. Tryk på "HOLD" -tasten i 2 sekunder for at gå ind i indstillingsfunktionen, "SEt1" vises.

3. Tryk på "∆REL" -tasten for at gå til CAL-indstilling.

4. Tryk på "RANGE" -tasten og placere markøren på faktorværdi elementet, tryk på "lux" eller
"fc" -tasten for at ændre elementværdien fra 0.800 til 1.500.

5. Tryk på "∆REL" -tasten for at fuldføre handlingen og afslutte.

1

7
8

5

2

3

lux

fc

Kfc

Klux

9

6

4

20

0

10

30

40

Elma 1335

Side 4

7 Indstil Spektral korrektions faktor (SCF).

Ved måling på en lyskilde, der har en væsentligt forskellig spektralfordeling i forhold til kalibrerings
lyskilden, vil instrumentet forårsage en indikationsfejl. Dette skyldes afvigelsen på den relative
spektrale respons fra den spektrale lysstyrke (Vλ). For at rette op på denne fejl har instrumentet en
SCF-funktion, så man kan indstille SCF-værdierne. SCF-funktionen kan også bruges til korrektion af
indikationsfejl mellem instrumenterne og til brugerkalibrering under en nøjagtigt indstillet lyskilde. I
SCF-tilstand vises følgende værdi.
Visningsværdi = Måleværdi x SCF

1. Tænd instrumentet med tænd / sluk-tasten.

2. Tryk på "HOLD" -tasten i to sekunder for at komme til indstillingsfunktionen, "SEt1" vises.

3. Tryk på "RANGE" -tasten for at vælge "SEt2".

4. Tryk på "∆REL" -tasten for at komme til SCF-indstillingsfunktionen, sidst valgte lyskilde vises.

5. Tryk på "RANGE" -tasten og step den ønskede lyskilde.

 "LU uuHitE SCF 0.990": LED hvidt dagslys
 "L1 rEd SCF 0.516": LED rødt lys
 "L2 grEEn SCF 1.216": LED grønt lys
 "L3 bLUE SCF 1.475": LED blåt lys
 "L4 YELLO SCF 0.815": LED gul lys
 "L5 PUrPLE SCF 1.148": LED lilla lys
 "L6 - L9 USEr SCF 1.000": Bruger-specificeret
 "U0 FLd SCF 0.994": Dagslys fluorescerende lampe
 "U1 Fuu SCF 0.996": Hvid fluorescerende lampe
 "U2 FL3 SCF 1.007": Trevejs fluorescerende lampe
 "U3 HgL SCF 0.993": Højtryks kviksølvdampelampe
 "U4 nAL SCF 0.988": Højtryks natriumdampe
 "U5 Stb SCF 0.996": Standard lyskilde B
 "U6 STC SCF 0.995": Standard lyskilde C
 "U7 uut SCF 0.997": Lige energikilde (400 - 760nm)
 "U8 - U9 USEr SCF 1.000": Bruger-specificeret

6. Tag et valg

1. Tryk på "∆REL" -tasten for at bekræfte den valgte lyskilde og afslut.

2. Tryk på "MX / MN" tasten for at sætte alle standardværdier til fabriksindstillinger, ”rE n"

vises.

3. Tryk på "RANGE" -tasten for at vælge JA "y" eller NEJ "n", og tryk derefter på "∆REL" -

tasten for at bekræfte den valgte og afslut.

4. Tryk på "PEAK" -tasten ved den valgte lyskildes SCF-værdiindstilling, tryk på "RANGE" -

tasten og vælg faktor værdi elementet og vælg "lux" eller "fc" -tasten for at ændre den til
valgte elementværdi fra 0.200 til 5.000.

5. Tryk på "∆REL" -tasten for at gemme SCF-værdien og afslutte.

7. I måle tilstand, tryk på "lux" -tasten i 2 sekunder og aktiver eller deaktiver SCF­funktionstilstanden, tryk på "RANGE" -tasten for at vælge "On" eller "OFF" og tryk derefter på
"∆REL" -tasten for at gemme og afslutte.
Hvis "on", der aktivere SCF-funktionen vælges, vil bargraph-mærket "-" blinke.

8. I måle tilstand trykkes på "fc" -tasten i 2 sekunder for at vise den valgte lyskilde og SCF­værdien i 3 sekunder.

Elma 1335

Side 5

8 Batteri check & udskiftning

1. Når batterierne er ved at være døde, vil der stå "BT" i displayet.

Der skal skiftes batterier for at opretholde nøjagtigheden.

2. Sluk for instrumentet og tag batteridækslet af.

3. Skift batterierne med et standard 1,5V batteri (6 stk.).

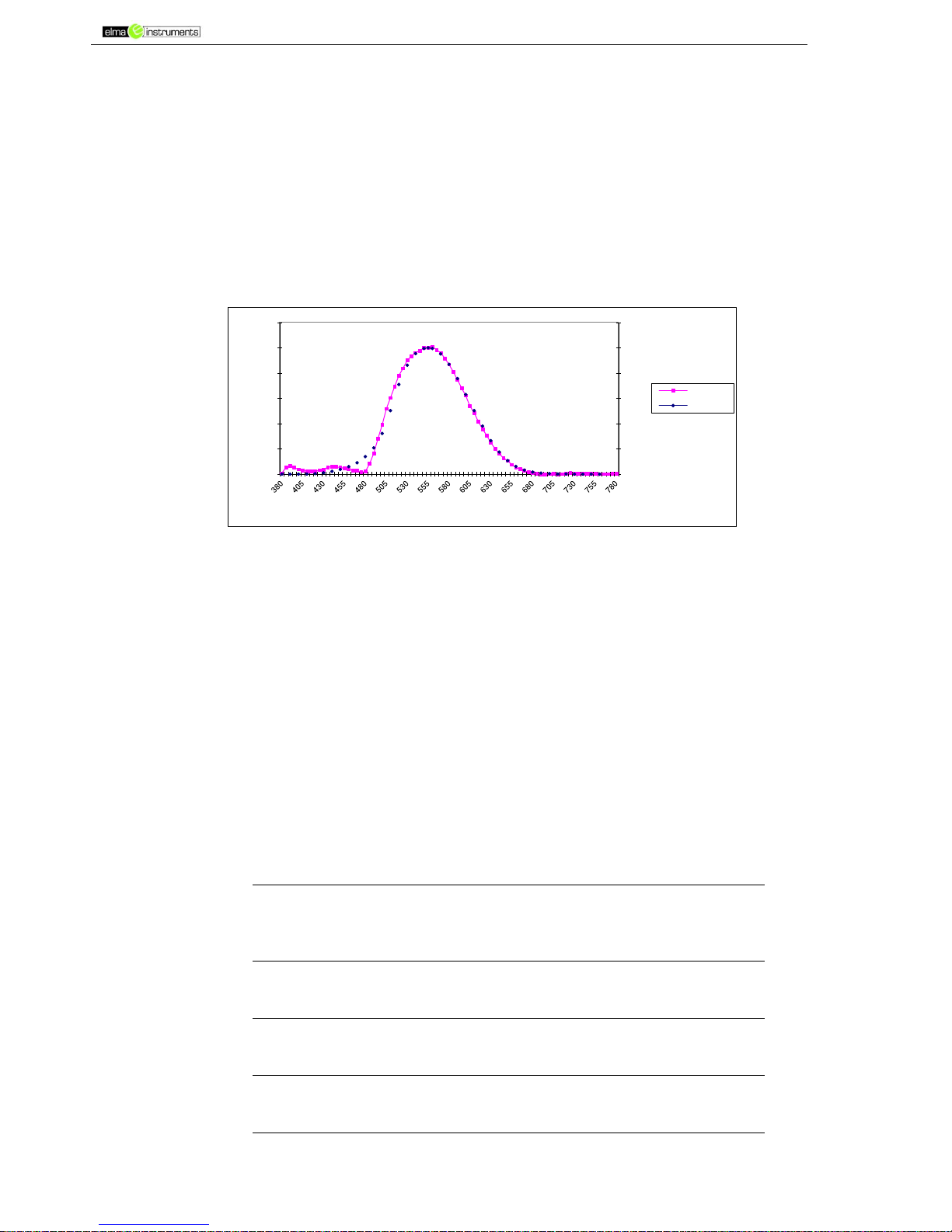

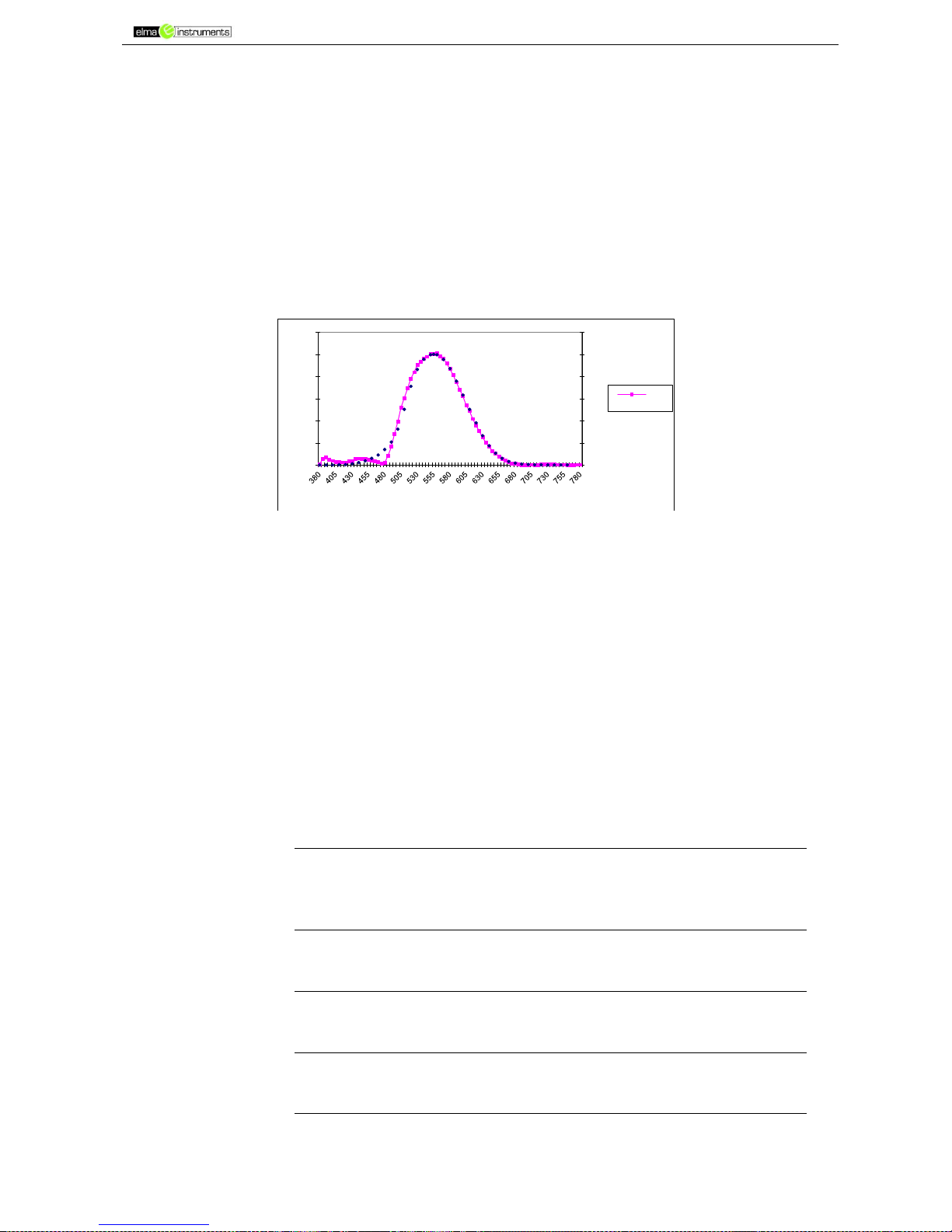

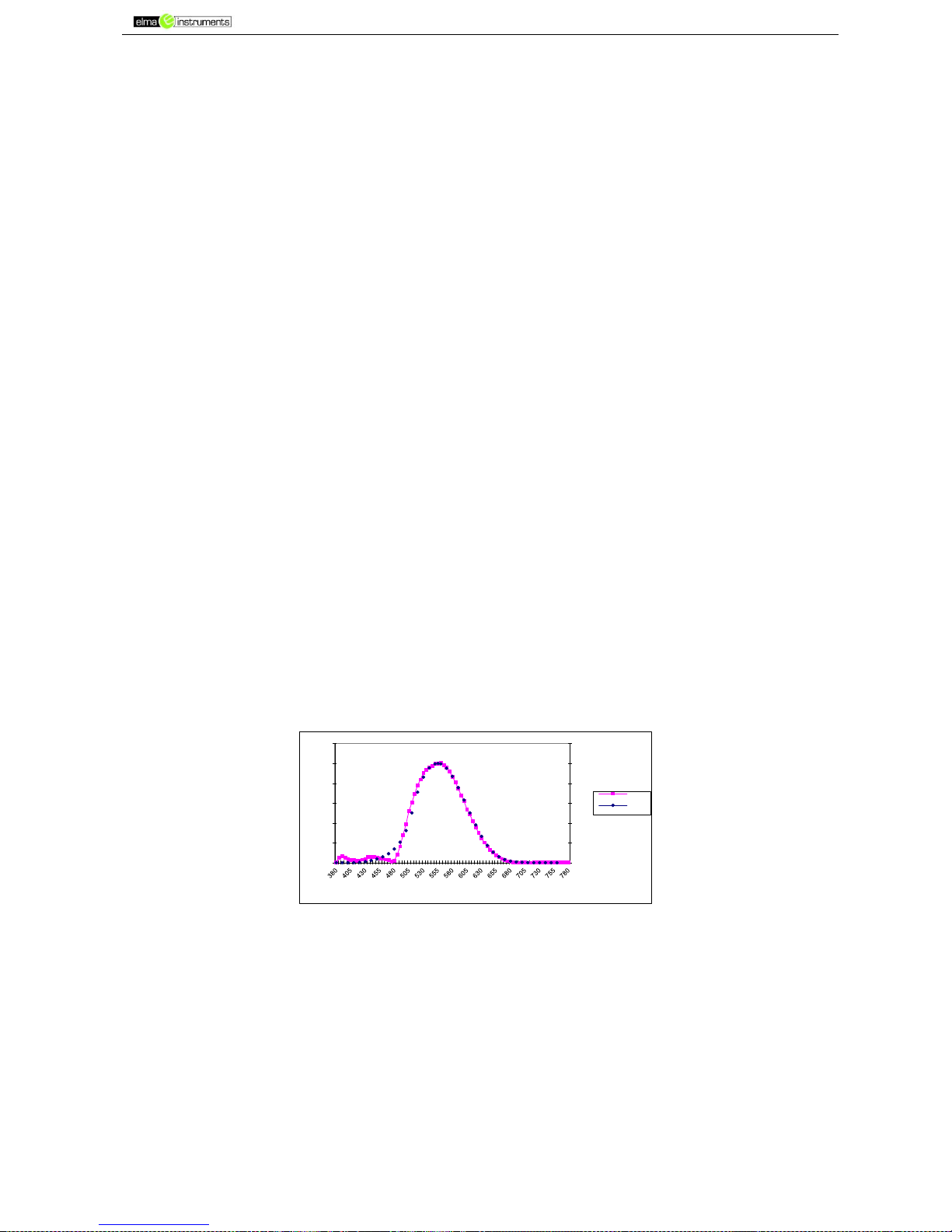

9 Spektral sensitivitet karakteristik



Sensorens karakteristik opfylder næsten normerne for C.I.E.

(INTERNATIONAL COMMISSION ON ILLUMINATION).

10 Vedligeholdelse

1. Brug kun en hårdt opvredet klud til at rengøre med.

2. Opbevar ikke instrumentet i ekstreme omgivelser.

3. Kalibreringsintervallet er afhængigt af, i hvilke omgivelser instrumentet bruges og opbevares

i. Hvis man vil have sikkerhed for, at instrumentet måler efter de angivne specifikationer, er
en årlig kalibrering nødvendigt.

11 Anbefalet belysning

1fc = 10.76 LUX

LOKATION

Lux

fc



Kontor

Konference / reception

200~750

18~70

Kontor

700~1500

65~140

Tegnestue

1000~2000

93~186



Fabrik

Lager / indgang

150~300

14~28

Produktion

300~750

28~70

Inspektion

750~1500

70~140

Elektronisk samling

1500~3000

140~279



Hotel

Garderobe / offentlig rum

100~200

9~18

Reception

200~500

18~47

Kasserer

750~1000

70~93



Butik

Trapper -gange

150~200

14~18

Udstillingsvindue-pakkebord

750~1500

70~140

Spot på udstilling

1500~3000

140~279



Hospital

Lager / venteværelse

100~200

9~18

Undersøgelsesrum

300~750

28~70

Operation / forsknings rum

750~1500

70~140



Skole

Auditorium

100~300

9~28

Klasseværelse

200~750

18~70

Laboratorie/bibliotek/tegne rum

500~1500

47~140

0

0,2

0,4

0,6

0,8

1

1,2

0

0,2

0,4

0,6

0,8

1

1,2

Relative Sensitivity (%)

Wavelength in Nonometers

Light Meter
CIE

Elma 1335

Sida 6

Bruksanvisning

1 Instruktion

 Elma 1335 är en digital precisions luxmeter, som användes till att mäta

belysningsstyrkan i lux.

 Elma 1335 uppfyller CIE spektral responskurva.
 Elma 1335 är korrigerad för ljusinfallsvinkeln.
 Luxmetern är kompakt och lätt att betjäna.
 Luxmeterns “ljussensor” är en mycket stabil och hållbar silicium foto-diod, och spektral

response filter.

2 Funktioner

 Upplösning: 0.01 lux ~ 0.1 klux och 0.01 fc ~ 0.01 kfc.
 Hög noggrannhet och snabb uppdatering av mätvärde.
 Datahold funktion för “låsning” av mätresultatet.
 Stor display samt bargraf för lätt avläsning.
 Automatisk nolljustering.
 Elma 1335 är korrigerad för ljuset spektral relativ effektivitet.
 Korrektionsfaktor för speciella ljuskällor behövs ej.
 Kort responstid.
 Peak-hold funktion för mätning av peak-signaler med en varaktighet på 10µs.
 Möjlighet för mätning i lux eller fc.
 Auto off efter ca. 30 minuter.
 Maximum och minimum funktion.
 Relativ mät funktion.
 Justerbara kalibreringsfaktorn (CAL) och spektral korrektionsfaktor (SCF) funktion

(inklusive LED)

3 Specifikationer

• Display 3-3/4 digit LCD med snabb 42 segments bargraf.

• Mätområde 40.00 lux, 400.0 lux, 4000 lux, 40.00 Klux och 400.0 klux / 40.00 fc, 400.0 fc,

4000 fc, 20.00 Kfc.
Note: 1fc=10.76Lux , 1Klux=1000Lux , 1Kfc=1000fc

• Över område, visar displayen “OL”.

• Spektral Respons: CIE Photopic. (CIE).

• Spektral Noggrannhet: CIE Vλ funktion f ’

1

 6%.

• Noggrannhet ±3% + ±0.5% f.s.
±4% + ±10 D vid > 10,000 lux/fc området.

(Kalibrerad med en standardlampa med färgtemperatur på 2856 K.)

• Temperatur Karakteristik ±0.1%/°C.

• Uppdateringstid: 13.3 gång/sek med analog bargraf - .3 gång/sek med digital display.

• Photo Detector One silicon photo diode och spectral response filter.

• Arbetstemperatur & fuktighet: 0°C till 40°C (32°F till 104°F) & 0% till 80% RH.

• Lagringstemperatur och fuktighet: -10°C till 50°C (14°F till 140°F) & 0% till 70% RH.

• Strömkälla 6 st. AAA batterier, LR03. • Batteriliv: Upp till 350 timmar.

• Ledningslängden på sensorn: ca. 150 cm.

• Dimensioner på sensorn: 92L×60B×29H (mm).

• Dimensioner på instrumentet: 150L×72B×35H (mm). • Vikt: 320g.

• Tillbehör: väska, manual och batterier.

Elma 1335

Sida 7

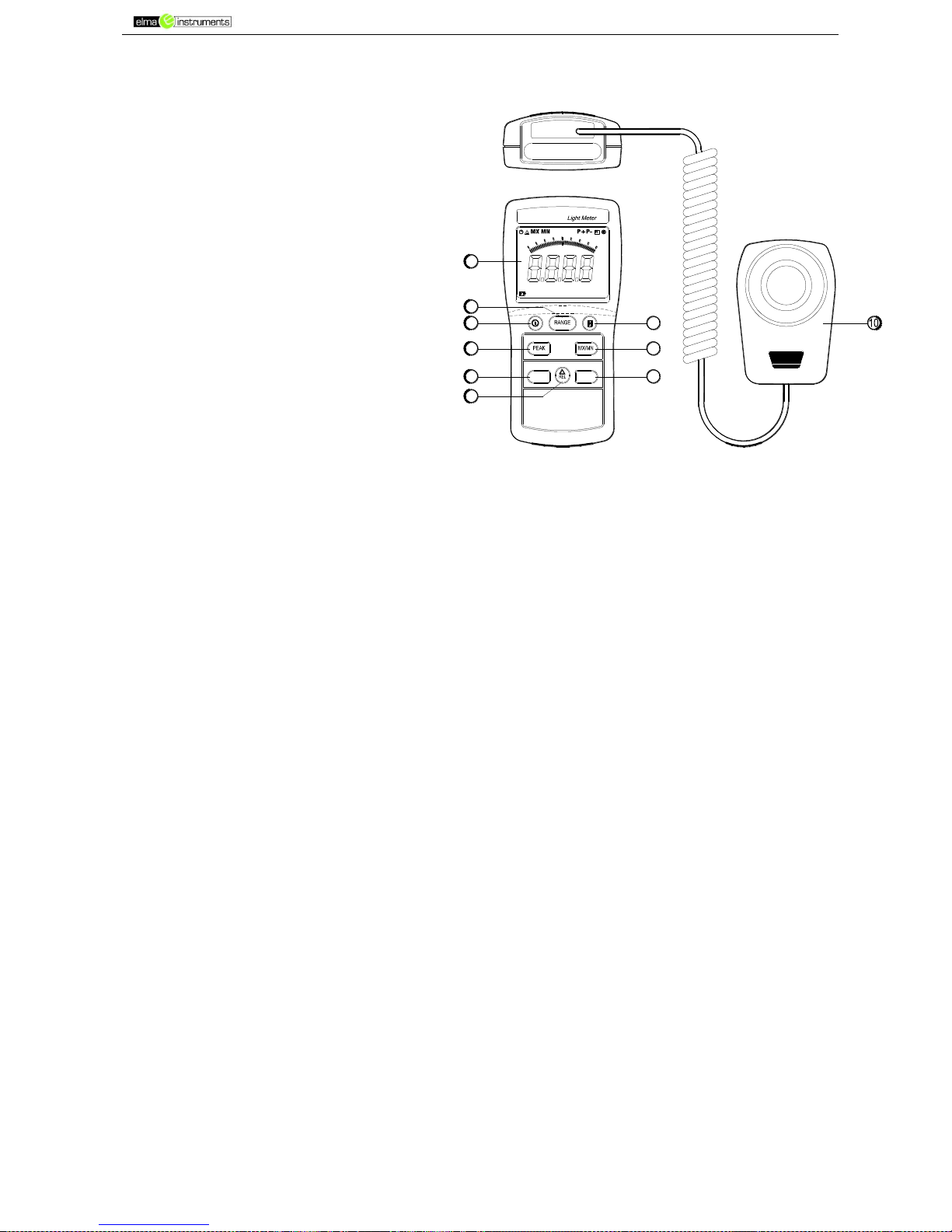

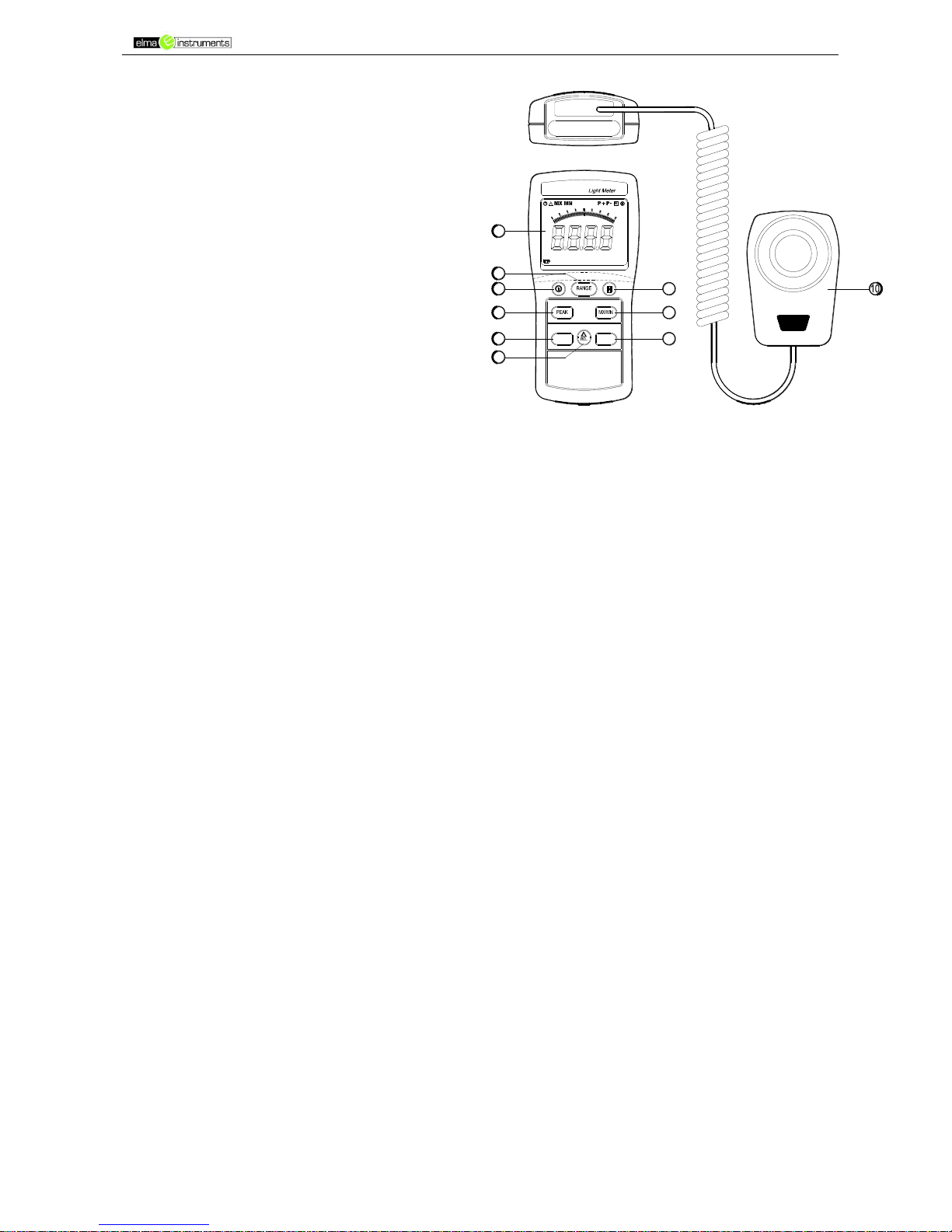

4 Instrument beskrivning

1. LCD Display: 3-3/4 digit display med
max. visning 3999 och indikering av
mätvärden, funktionssymbol m.m.

2. På och av.

3. Områdesväljare: 40,00 lux, 400,0 lux,
4000 lux, 40,00 klux 400,0 klux/40,00 fc,
400,0 fc, 4000 fc, 20,00 Kfc.

4. ”H” Data-Hold.

5. ”Peak” Hold.

6. ”MX/MN”: Max / Min

7. Lux knap: Tryck på knappen ”lux” för att
mäta ljus i lux området.

8. ”∆REL“Relativ mätning.

9. fc knap: Tryck på ”fc” knappen för att
mäta ljus i fc skala.

10. Ljussensor.

5 Användning

1. Tryck på på/av knappen för att starta instrumentet.

2. Välj om du skal mäta i lux eller fc.

3. Ta av skyddet på sensorn och rikta det mot ljuskällan.

4. Avläs displayen.

5. Över-range: Om värdet överstiger det valda värdet visas "OL" i displayen.

6. Data-Hold: Tryck på ”H”HOLD knappen för att välja data-hold funktionen. Tryck igen
för, att mäta vidare.

7. Peak-Hold: Tryck och håll på PEAK-knappen för att komma in i P+ funktionen, tryck
på PEAK-knappen igen för att gå ut ur funktionen.

8. Max och Min funktion: Tryck på MX / MN knappen för att skifta i mellan max/min och
normal mätning. Tryck på MX / MN knappen i 2 sek. för att gå ut ur funktionen.

9. Relativ funktion: Tryck på ”∆REL”-knappen för att välja relativ mätning. Displayen
visar noll och värdet visas från nollvärdet. Detta är skillnaden mellan den förra
mätningen och aktuellt värde. Tryck på ”∆REL” knappen igen för att gå ur funktionen.

10. När mätningen är färdig, sätt då skyddskåpan på sensorn igen.

6 Ställa in kalibreringsfaktorn (CAL)

Med CAL kan användaren kalibrera mätaren till vilket som helst motiv som önskas. Det
kan användas för att kalibrera mätaren till ett annat standardämne för vilket ljusstyrkan
är känd, för att justera mätare precis till samma ämne.

1. Tryck på strömbrytaren för att slå på mätaren.

2. Tryck på knappen "H" i 2 sekunder för att gå till inställningsläget, "SEt1" -markeringen

visas.

3. Tryck på knappen "∆REL" -för att öppna CAL-inställningsläge.

4. Tryck på knappen "RANGE" -för att placera markören på faktorvärdeselementet för

att justera och tryck på "lux" eller "fc" -knappen för att ändra det valda elementvärdet
från 0,800 till 1,500.

5. Tryck på "∆REL" -knappen för att slutföra åtgärden och avsluta.

1

7
8

5

2

3

lux

fc

Kfc

Klux

9

6

4

20

0

10

30

40

Elma 1335

Sida 8

7 Inställd Spektrala korrektionsfaktor (SCF).

Vid mätning på en ljuskälla med en annan spektral fördelning relativ kalibreringsljuskällan,
kommer instrumentet att orsaka en felindikering. Detta beror på avvikelsen på den relativa
spektrala responsen från den spektrala intensiteten (V λ,). För att korrigera detta fel har
instrumentet en SCF-funktionen, så att du kan ställa in SCF värdena. SCF-funktionen kan
även användas för korrigering av indikationen felet mellan instrumenten och användaren
kalibrering under en noggrant inställd ljuskälla. I SCF-tillståndet visar följande värde.
Display-värde = Uppmätt värde × SCF

1. Slå på instrumentet med On / Off-knappen.

2. Tryck på "H” knappen i två sekunder för att gå in i inställningsläget visas "Set1".

3. Tryck på knappen "RANGE" för att välja "Set2".

4. Tryck på knappen "REL" för att komma till SCF-inställningsläget, senast valda källan visas.

5. Tryck på knappen "INTERVALL" och steg till önskade ljuskällan.

• "LU uuHitE SCF 0990": LED vit Dagsljus

• "L1 RED SCF 0516": LED rott ljus

• "L2 Grön SCF 1216" LED Grönt ljus

• "L3 Blå SCF 1475": LED blått ljus

• "L4 YELLO SCF 0815": LED gul LJUS

• "L5 Purple SCF 1148": LED lila ljus

• "L6 - L9 USEr SCF 1000" Användardefinierad

• "U0 Fld SCF 0994" Dagsljuslysrör

• "U1 Fuu SCF 0996" Vit fluorescerande lampa

• "U2 FL3 SCF 1007" Trevägs fluorescerande lampa

• "U3 HGL SCF 0993" Högtrycks kvicksilverångampa

• "U4 NAL SCF 0988" Högtrycks natriumdamplampa

• "U5 Stb SCF 0996": Standard ljuskälla B

• "U6 STC SCF 0995": Standard ljuskälla C

• "U7 UUT SCF 0997" Lik-energikälla (400-760nm)

• "U8 - U9 USEr SCF 1000" Användardefinierad

6. Gör ditt val

1. Tryck på knappen "∆REL" för att bekräfta den valda ljuskällan och avsluta

2. Tryck på knappen "MX / MN" för att sätta alla standard fabriksinställningarna "re n"
visas.

3. Tryck på knappen "RANGE" för att välja JA "y" eller NO "n", tryck därefter på "∆REL"
för att bekräfta den valda och avsluta.

4. Tryck på "topp" nyckel i det valda alternativet ljuskälla SCF-värde genom att trycka på
knappen "RANGE" och väljer faktorvärde post och välj "lux" eller "fc" för att ändra den
till det valda alternativet värdet från 0.200 till 5.000.

5. Tryck på knappen "∆REL" för att spara SCF värdet och avsluta.

7. I mätläget, tryck på knappen "lux" i 2 sekunder och aktivera eller inaktivera SCF
funktionsläget, tryck på knappen "RANGE" väljer "ON" eller "OFF" och tryck sedan på
knappen "∆REL" för att spara och avsluta.
Om "on" för att aktivera SCF vald stapeldiagrammet märkt "-" blinkande visas.

8. Vid mätningen läge trycker "fc" knappen i 2 sekunder för att visa den valda ljuskällan och
den SCF värdet i 3 sekunder.

Elma 1335

Sida 9

8 Batteri check & byte

1. När batterierna är slut, står det "BT" i displayen. Bytt då batterierna för att bibehålla

noggrannheten i mätningarna.

2. Stäng av instrumentet och bytt batterierna.

3. Batterier standard 1,5V batteri (6 stk.).

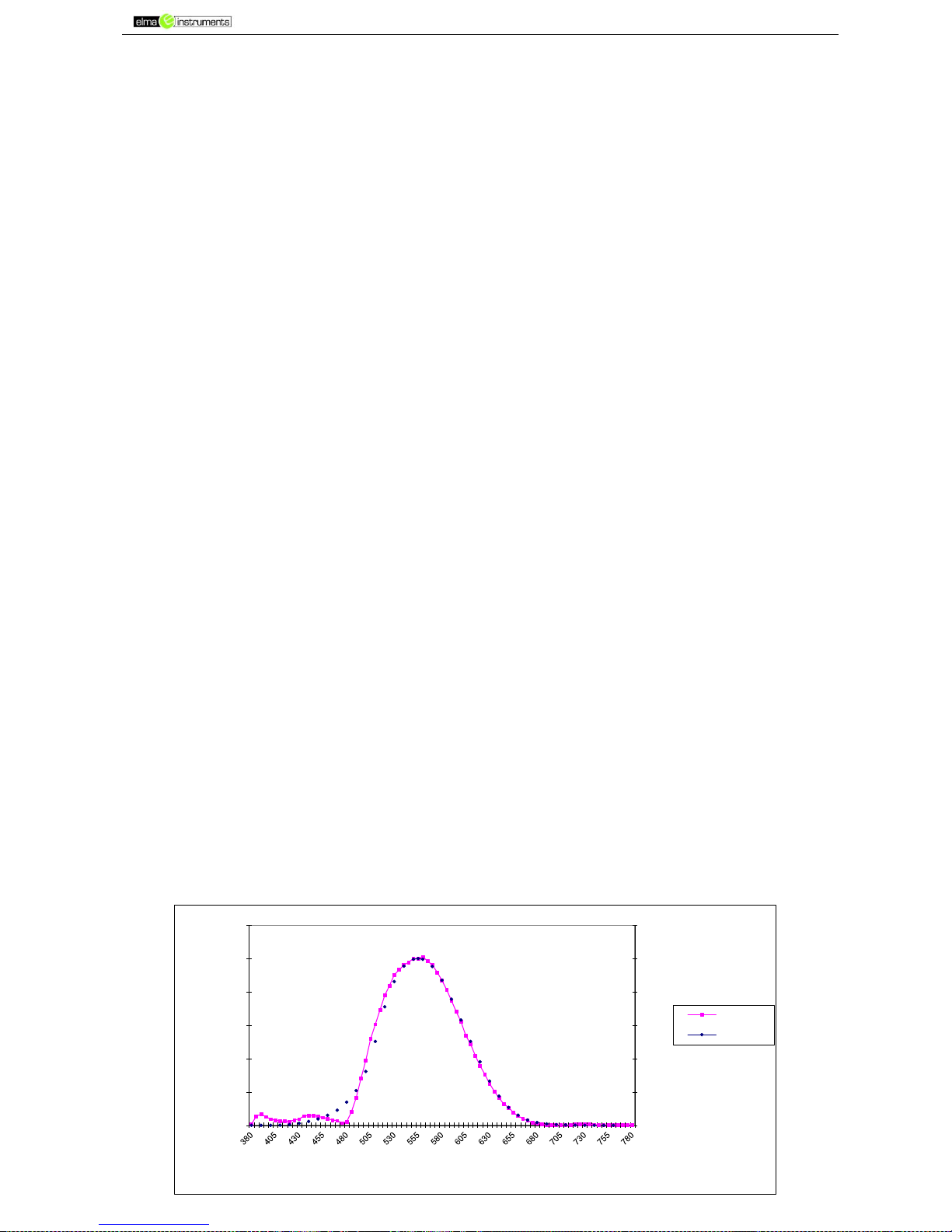

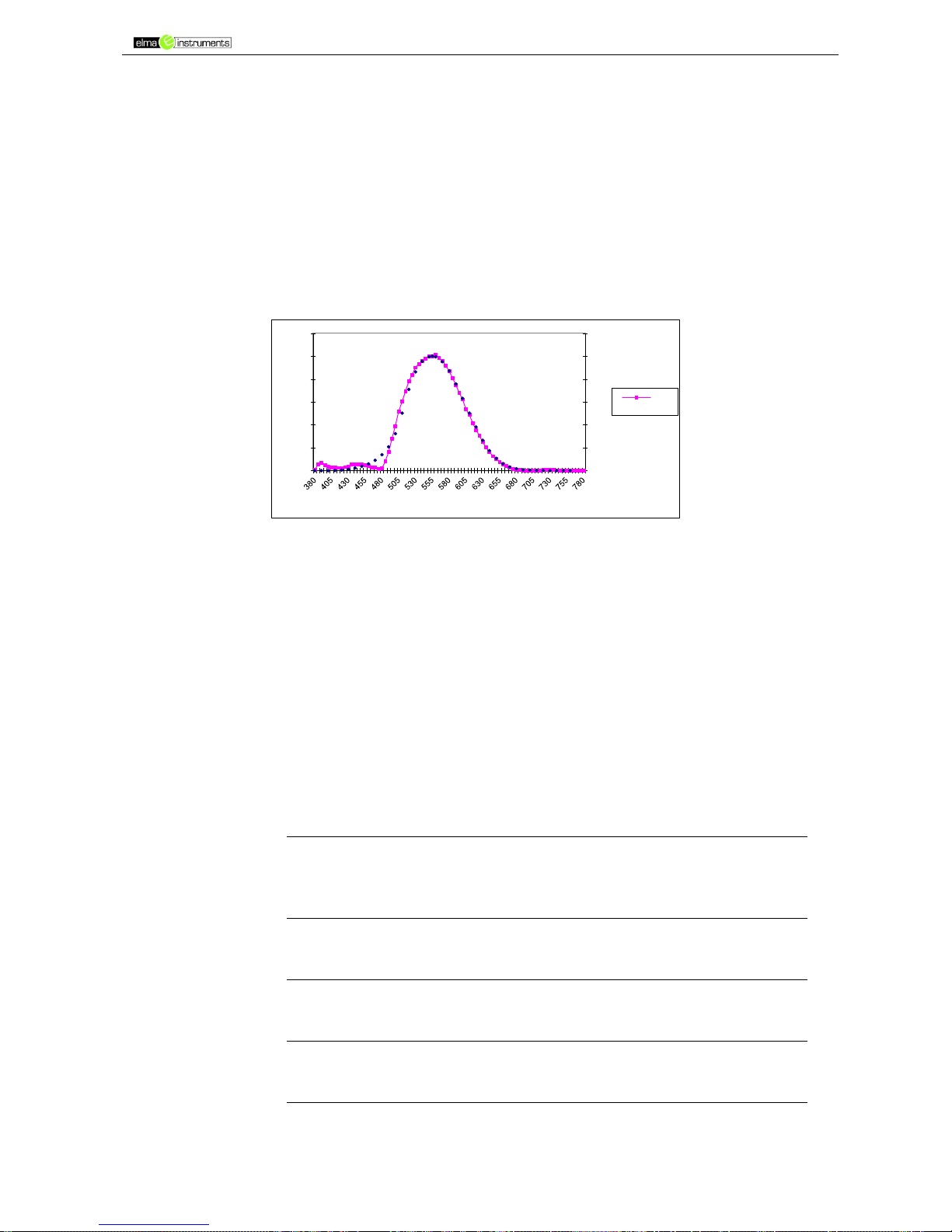

9 Spektrala känslighet karakteristik

• Sensorns karakteristik uppfyller nästan normer för C.I.E.

(INTERNATIONAL COMMISSION ON ILLUMINATION ).

10 Rengöring & kalibrering

1. Använd endast en mjuk duk för att rengöra instrumentet.

2. Utsätt inte instrumentet för extrema miljöer.

3. För att man skall var säker på att instrumentet mäter enl. specifikationer,
rekommenderas kalibrering i gång om året.

11 Rekommenderad belysning

1fc = 10.76 LUX

LOKATION

Lux

fc



Office

Konferens / mottagning

200~750

18~70

office

700~1500

65~140

arkitekter

1000~2000

93~186



Fabrik

Lagring / ingång

150~300

14~28

tillverkning

300~750

28~70

inspektion

750~1500

70~140

elektronisk insamling

1500~3000

140~279



Hotell

Garderob / offentliga utrymmen

100~200

9~18

reception

200~500

18~47

kassör

750~1000

70~93



Butik

trappor -gange

150~200

14~18

Showcase paket ombord

750~1500

70~140

Spot on utställning

1500~3000

140~279



Sjukhus

Förvaring / väntrum

100~200

9~18

salen

300~750

28~70

Kirurgi / forskning room

750~1500

70~140



Skola

Auditorium

100~300

9~28

klassrum

200~750

18~70

Laboratorium / bibliotek / salong

500~1500

47~140

0

0,2

0,4

0,6

0,8

1

1,2

0

0,2

0,4

0,6

0,8

1

1,2

Relative Sensitivity (%)

Wavelength in Nonometers

Light
Meter

Elma 1335

Sivu 10

Käyttöohje

1 Johdanto



Elma 1335 on tarkka digitaalinen luksimittari, jota käytetään valaistuksen voimakkuuden

mittaukseen lukseina ja footcandleina.



Elma 1335:n spektrivaste vastaa CIE-standardia.



Elma 1335:ssä on valon tulokulman korjaus.



Luksimittari on kompakti ja helppokäyttöinen.



Luksimittarin valoanturi on hyvin vakaa ja kestävä piifotodiodi ja spektrivastesuodatin.

2 Toiminnot



Tarkkuus: 0,01 lx ~ 0,1 klx ja 0,01 fc ~ 0,01 kfc.



Tarkka ja nopea päivitys.



Data hold -toiminto mittaustuloksen tallentamiseen.



Helppolukuinen suuri näyttö ja pylväskaavio.



Automaattinen nollaus.



Elma 1335:ssä on valospektrin suhteellisen tehon korjaus.



Standardista poikkeavien valonlähteiden korjauskerrointa ei tarvita.



Lyhyt vasteaika.



Peak hold -toiminto 10s:n piikkisignaalien mittaukseen.



Mittayksikön valinta lx tai fc.



Automaattinen sammutus n. 30 minuutin kuluttua.



Maksimi- ja minimitoiminto



Suhteellinen mittaustoiminto.



Säädettävä kalibrointikerroin (CAL) ja spektrin korjauskerroin (SCF) funktio (kuten LED)

3 Tekniset tiedot



3-3/4 numeron nestekidenäyttö, jossa nopea 42 segmentin pylväskaavio.



Mittausalue 40,00 lx, 400,0 lx, 4,000 lx, 40,00 klx ja 400,0 klx / 40,00 fc, 400,0 fc, 4 000

fc, 20,00 kfc.
Huomautus: 1 fc = 10,76 lx, 1 klx = 1 000 lx, 1 kfc = 1 000 fc



Ylitettäessä mittausalue näytössä näkyy "OL".



Spektrivaste: CIE Photopic. (CIE ihmisen silmän vastekäyrä.)



Spektritarkkuus: CIE Vλ -toiminto f ’1  6 %.



Tarkkuus ±3 % + ±0,5 % f.s.

±4 % + ±10 D >10 000 luksin/footcandlen alueella.

(Kalibroitu vakiolampulla 2 856 K:n värilämpötilalla.)



Lämpötilaominaiskäyrä ±0,1 %/°C.



Päivitysaika: 13,3 kertaa sekunnissa analogisella pylväskaaviolla.

1,3 kertaa sekunnissa digitaalisella näytöllä.



Photo Detector One -piifotodiodi ja spektrivastesuodatin.



Käyttölämpötila ja -kosteus: 0–40 °C (32–104 °F) ja 0–80 %:n suhteellinen kosteus.



Säilytyslämpötila ja -kosteus: -10–50 °C (14–140 °F) ja 0–70 %:n suhteellinen kosteus.



Virtalähde: 6 AAA-paristoa, LR03. Paristojen käyttöikä: Enintään 400 tuntia.



Anturin johdon pituus: n. 150 cm.



Anturin mitat: 92 P × 60 L × 29 K (mm).



Laitteen mitat: 150 P × 72 L × 35 K (mm). Paino: 320 g.



Lisävarusteet: Kotelo, käyttöohje ja paristot.

Elma 1335

Sivu 11

4 Laitteen kuvaus

1. Nestekidenäyttö: 3-3/4 numeron näyttö,
suurin lukema 3 999, ja mittayksikön,
toimintosymbolin jne. ilmaisu.

2. Käynnistää ja sammuttaa laitteen.

3. RANGE: Alueen valinta: 40,00 lx, 400,0
lx, 4 000 lx, 40,00 klx 400,0 klx / 40,00
fc, 400,0 fc, 4 000 fc, 20,00 kfc.

4. ”H”: Data hold.

5. Peak hold.

6. ”MX/MN”: Maks./min.

7. ”lux”-painike: Paina painiketta
mitataksesi valaistuksen lukseina.

8. ∆REL: Suhteellinen mittaus.

9. ”fc”-painike: Paina painiketta
mitataksesi valaistuksen footcandle-asteikolla.

10. Valoanturi.

5 Käyttö

1. Käynnistä ja sammuta laite painamalla käynnistys-/sammutuspainiketta.

2. Valitse, suoritetaanko mittaus lukseina vai footcandleina.

3. Irrota anturin suojus ja pidä anturia vaakasuorassa.

4. Katso lukema näytöstä.

5. Mittausalueen ylitys: Jos arvo on suurempi kuin laitteessa valittu alue, näytössä näkyy
"OL".

6. Data hold: Valitse data hold -toiminto painamalla HOLD-painiketta. Jatka mittausta
painamalla painiketta uudelleen.

7. Peak hold: Paina PEAK-painiketta, kunnes näytössä näkyy P+ tilan välillä painamalla
painiketta. Poistu PEAK-toiminnosta painamalla PEAK-painiketta kaksi sekuntia.

8. Maks.- ja min.-toiminto: Vaihda maks.-/min.-mittauksen ja normaalin mittauksen välillä
painamalla Max/Min-painiketta. Poistu toiminnosta painamalla Max/Min-painiketta
kaksi sekuntia.

9. Suhteellinen mittaus: Valitse suhteellinen mittaus painamalla REL-painiketta.
Näytössä näkyy nolla, ja arvo mitataan valitusta nolla-arvosta. Poistu toiminnosta
painamalla painiketta uudelleen.

10. Laita anturin suojus takaisin paikalleen lopetettuasi mittaamisen.

6 Kalibrointitekijä (CAL)

CAL: n avulla käyttäjä voi kalibroida mittarin haluamaasi kohteeseen. Sitä voidaan käyttää
mittarin kalibroimiseen toiselle tavanomaiselle kohteelle, jolle valaistus tunnetaan,
mittareiden täsmentämiseksi samaan kohteeseen.

1. Käynnistä mittari painamalla virtapainiketta.

2. Paina "H” HOLD -näppäintä 2 sekuntia päästäksesi asetustilaan, "SEt1" -merkki tulee
näkyviin.

3. Paina "∆REL" -näppäintä siirtyäksesi CAL-asetustilaan.

4. Paina "RANGE" -näppäintä asettaaksesi kohdistimen tekijäarvo-elementille säädäksesi ja
paina "lux" tai "fc" näppäintä muuttaaksesi valitun elementtiarvon 0,800: sta 1,500: een.

5. Paina "∆REL" -näppäintä lopettaaksesi toiminnon ja poistu.

1

7
8

5

2

3

lux

fc

Kfc

Klux

9

6

4

20

0

10

30

40

Elma 1335

Sivu 12

7. Asetus Spectral Correction Factor (SCF)

Kun mitataan valonlähteellä, jolla on huomattavasti erilainen spektrianalyysi mittarin
kalibrointivalolähteestä, mittari aiheuttaa indikaatiovirheen, joka johtuu spektri­valotehokkuuden (Vλ) suhteellisen spektrin vastauksen näköpoikkeamasta. Tämän
virheen korjaamiseksi mittarilla on SCF-toiminto, jonka avulla voit asettaa SCF-arvot.
SCF-toimintoa voidaan käyttää myös mittausvirheiden korjaamiseen mittareiden ja
käyttäjän kalibroinnin välillä tarkasti määritetyn valonlähteen avulla.

SCF-tilassa näytetään seuraava arvo.
Näyttöarvo = mittausarvo x SCF

1. Käynnistä mittari painamalla virtapainiketta.

2. Paina "H" "HOLD" näppäintä kaksi sekuntia päästäksesi asetustilaan, "SEt1" -merkki
tulee näkyviin.

3. Valitse "SEt2" painamalla "RANGE" -painiketta.

4. Paina "∆REL" -näppäintä siirtyäksesi SCF-asetustilaan, jolloin aiemmin valittu
valolähde näytetään.

5. Valitse haluamasi valolähde painamalla "RANGE" -painiketta.

"L0 uUHITE SCF 0.990": LED-valoinen päivänvalo
"L1 rEd SCF 0.516": LED-punainen valo
"L2 grEEn SCF 1.216": LED vihreä valo
"L3 bLUE SCF 1.475": LED sininen valo
"L4 YELLO SCF 0.815": LED keltainen valo
"L5 PUrPLE SCF 1.148": LED violetti valo
"L6 - L9 USEr SCF 1.000": Käyttäjän määrittämä
"U0 FLd SCF 0.994": päivänvalo loistelamppu
"U1 Fuu SCF 0.996": Valkoinen loistelamppu
"U2 FL3 SCF 1.007": Kolmisuuntainen loistelamppu
"U3 HgL SCF 0.993": Korkeapaineinen elohopeahöyrylamppu
"U4 nAL SCF 0.988": Korkeapaineinen natriumhöyrylamppu
"U5 Stb SCF 0.996": vakio valolähde B
"U6 StC SCF 0.995": vakio valolähde C
"U7 uut SCF 0.997": yhtäläinen energianlähde (400 - 760 nm)
"U8 - U9 USEr SCF 1.000": Käyttäjän määrittämä “

6. Tee valinta



Vahvista valittu valolähde ja poistu tästä tilasta painamalla "∆REL" -näppäintä.



Paina "MX / MN" -näppäintä palauttaaksesi tehdasasetuksen kaikki oletusarvotilaan,

"rE n" -merkki tulee näkyviin.
Paina "RANGE" -näppäintä valitaksesi YES "y" tai NO "n", ja paina sitten "∆REL"

näppäintä suorittaaksesi valittua ja poistu.



Painamalla "PEAK" -näppäintä voit siirtyä valittuun valonlähteen SCF-arvon asetustilaan

painamalla "RANGE" -näppäintä asettaaksesi kohdistimen tekijäarvo-elementtiin ja
painamalla "lux" tai "fc" -näppäintä valitaksesi valitun elementin arvon 0.200-5.000.

Paina "REL" -näppäintä tallentaaksesi SCF-arvon ja poistu.

7. Mittaustilassa paina "lux" -näppäintä 2 sekunnin ajan valitaksesi käyttöön tai poista
SCF-toimintotila, paina "RANGE" -näppäintä valitaksesi "on" tai "OFF" ja paina sitten
"REL" -näppäintä tallentaaksesi valitun Ja poistua.

Jos valitaan "päällä", SCF-toiminto sallii sarkaimen "-" merkinnän vilkkuvan.

8. Paina mittaustilassa "fc" -näppäintä 2 sekunnin ajan, jolloin valittu valonlähde ja SCF­arvo näytetään 3 sekunnin ajan.

Elma 1335

Sivu 13

8 Paristojen tarkistus ja vaihto

1. Näytössä näkyy "BT", kun paristojen virta alkaa olla lopussa. Paristot on
vaihdettava tarkkuuden varmistamiseksi.

2. Sammuta laite ja irrota paristokotelon kansi.

3. Vaihda paristot 1,5 V:n vakioparistoihin (6 kpl).

9 Spektrinen lämpötilaominaiskäyrä



Anturi täyttää lähes C.I.E:n

( INTERNATIONAL COMMISSION ON ILLUMINATION) standardit.

10 Kunnossapito

1. Käytä puhdistukseen vain kuivaksi väännettyä liinaa.

2. Älä säilytä laitetta äärioloissa.

3. Kalibrointiväli riippuu siitä, millaisissa oloissa laitetta käytetään ja säilytetään. Jos
halutaan varmistaa, että laite mittaa annettujen määritelmien mukaan, se on
kalibroitava säännöllisesti.

11 Suositeltava valaistus

1fc = 10.76 LUX

Sijainti

Lux

fc



Toimisto

Konferenssi / vastaanotto

200~750

18~70

toimisto

700~1500

65~140

Arkkitehdit

1000~2000

93~186



Tehdas

Varastointi / tulo

150~300

14~28

valmistus

300~750

28~70

tarkastus

750~1500

70~140

elektroninen kokoelma

1500~3000

140~279



Hotelli

Vaatekaappi / julkiset tilat

100~200

9~18

vastaanotto

200~500

18~47

rahastonhoitaja

750~1000

70~93



Myymälä

portaat -gange

150~200

14~18

Näyteikkuna paketti board

750~1500

70~140

Paikalla näyttelyssä

1500~3000

140~279



Sairaala

Varastointi / odotushuone

100~200

9~18

koetilanteesta

300~750

28~70

Leikkaus / Tutkijanhuone

750~1500

70~140



Koulu

auditorio

100~300

9~28

luokkahuone

200~750

18~70

Laboratorio / kirjasto / sali

500~1500

47~140

0

0,2

0,4

0,6

0,8

1

1,2

0

0,2

0,4

0,6

0,8

1

1,2

Relative Sensitivity (%)

Wavelength in Nonometers

Light
Meter

Elma 1335

Page 14

Bedienungsanleitung

1 Anleitung

 Das digitale Beleuchtungsstärkemessgerät ist ein Präzisionsgerät zum Messen der

Lichtdichte (Lux, Footcandle).

 Entspricht CIE 'Photopische Spektralansprechung'.
 Mit kompletter Cosinus-Korrektur für im Winkel einfallendes Licht.
 Das Beleuchtungsstärkemessgerät ist seiner Bauweise entsprechend kompakt,

widerstandsfähig und einfach zu bedienen.

 Die benutzte lichtsensitive Komponenten sind eine äußerst stabile, langlebige

Silikonphotodiode und ein Spektralansprechfilter.

2 Leistungsmerkmale

 Der Lichtmessbereich liegt zwischen 0.01 Lux ~ 0.1 kLux/ 0.01 Fc ~ 0.01 kFc, wiederholbar.
 Hohe Genauigkeit und schnelle Ansprechung.
 Datenhaltefunktion für Wertmessungen.
 Einheiten und Zeichenangabe zum bequemen Ablesen.
 Automatische Nullpunkteinstellung.
 Korrektion der Spektrale Relativeffizienz
 Korrekturfaktor benötigt bei nicht-standardgemäßen Lichtquellen keine manuelle

Kalkulation.

 Kurze Anstiegs- und Abfallzeit.
 Spitzenhaltefunktion zum Verfolgen und Halten der Spitzensignalwerte des Lichtimpulses

mit mindestens 10μs.

 Messskala in Lux oder Fc wählbar.
 Automatische Ausschaltung nach 30 Minuten.
 Messung der Maximal- und Minimalwerte.
 Relative Ablesefunktion.

 Einstellbare Kalibrierungsfaktor (CAL) und die spektralen Korrekturfaktor (SCF) Funktion

(einschließlich LED)

3 Technische Angaben

 Anzeige: 3-3/4 Ziffern-LCD mit 42 Hochgeschwindigkeits -segmentbalken.

 Messbereich: 40.00 Lux, 400.0 Lux, 4000 Lux, 40.00 kLux und 400.0 kLux / 40.00 Fc,

400.0 Fc, 4000 Fc, 40.00 kFc.
Hinweis: 1 Fc=10.76 Lux, 1 kLux=1000 Lux, 1 kFc=1000 Fc

 Anzeigebereichüberschreitung: LCD zeigt "OL" Symbol.
 Spektralansprechung: CIE Photopisch.

(CIE Empfindlichkeits-bereich des menschlichen Auges).

 Spektralgenauigkeit: CIE Vλ Funktion f '1 weniger als 6%.
 Genauigkeit: ±3% rdg ±0.5% F.s. (±4% rdg ±10dgts entspricht mehr als 10'000 Lux/Fc).

(entsprechend einer Standard-Glühlampe mit Farbtemperatur 2856 K kalibriert)

 Reproduzierbarkeit: ±2%.
 Temperaturbereich: ±0.1%/°C.
 Abtastrate: 13.3 Mal/Sek. der analogen Balkenanzeige; 1.3 Mal/Sek. der digitalen Anzeige.
 Photosensor: Eine Silikonphotodiode und Spektralansprechfilter.
 Betriebstemperatur & Feuchtigkeit: 0°C bis 40°C (32°C bis 104°C) & 0% bis 80% RH.
 Lagerungstemperatur und Feuchtigkeit: -10°C bis 50°C (14°C bis 140°C) & 0% bis 70% RH.
 Spannungsquelle: 6 AAA-Batterien.
 Lebensdauer der Batterien (durchschnittlich): 400 Stunden (karbonisiert).
 Länge der Sensorleitung: 150 cm (etwa).
 Sensorabmessungen: 92L x 60B x 29H (mm).
 Abmessungen des Messgerätes: 150L x 72B x 35H (mm). Gewicht: 320g.
 Zubehör: Tragbehälter, Bedienungsanleitung, Batterien.

Elma 1335

Page 15

4 Teil- und Positionsbezeichnungen

1. LCD-Anzeige: 3-3/4 Ziffern-Display mit einer

Anzeige von maximal 3999, Anzeige der
Messwerte, Funktionssymbole und
Dezimalstellen.

2. Spannungsschalter: Mit dem Schalter wird

der Beleuchtungsstärkemessgerät ein- oder
ausgeschaltet.

3. Bereichswahltaste: Zeigt 40.00 Lux, 400.0

Lux, 4000 Lux, 40.00 kLux 400.0 kLux/40.00
Fc, 400.0 Fc, 4000 Fc, 40.00 kFc, insgesamt
5 Bereiche für Lux und 4 Bereiche für Fc.

4. “H“: Datenhaltetaste: Bedienungstaste zur
Datenhaltung.

5. Spitzenhaltetaste: Bedienungstaste zur
Spitzendatenaufzeichnung.

6. MX/MN-Taste: Maximum und Minimum-Aufzeichnungstaste.

7. Lux-Taste: Zur Wahl der Messung in Lux.

8. ∆REL: Relative Anzeigetaste: Bedieungstaste zur relativen Ablesung.

9. Fc-Taste: Zur Wahl der Messung der Beleuchtungsstärke in Fc (Footcandle);
1 Fc = 10.76 Lux.

10. Photosensor.

5 Betriebsanleitung

1. Einschalten: Mit der Spannungstaste schalten Sie das Gerät EIN oder AUS.

2. Wahl von Lux oder Fc: Positionieren des Bereichsauswahlschalters zur Wahl von Lux
oder Fc.

3. Entfernen Sie die Sensorkappe und bringen Sie den Sensor in horizontale Position
zur Lichtquelle.

4. Lesen Sie die Nennwertangabe in der LCD-Anzeige.

5. Bereichsüberschreitung: Falls im Display "OL" angezeigt wird, ist das Inputsignal zu
stark und es sollte ein höherer Bereich gewählt werden.

6. Datenhaltemodus: Drücken Sie die Haltetaste (HOLD), um den Datenhaltemodus zu

wählen. Im Haltemodus werden keine Messungen vorgenommen.
Drücken Sie die Haltetaste erneut, um den Datenhaltemodus zu verlassen. Der
normale Betrieb wird wieder aufgenommen.

7. Spitzenhalteaufzeichnungsmodus: Halten Sie die Spitzentaste (PEAK) ge bis in der
Anzeige "P+" erscheint, Drücken Sie die Spitzentaste. Um aufzeichnungsmodi zu
verlassen. Halten Sie die Spitzentaste 2 Sekunden gedrückt, um den
Spitzenaufzeichnungsmodus zu verlassen, der normale Betrieb wird wieder
aufgenommen.

8. Maximum und Minimum-Aufzeichnungsmodus: Drücken Sie die MX/MN-Taste um
zwischen Maximum (MX), Minimum (MN) und aktuellem (MX/MN blinkt)­Aufzeichnungsmodus umzuschalten. Drücken Sie die MX/MN-Taste zwei Sekunden
lang, um diesen Modus zu verlassen.

9. Relativer Ablesemodus: Drücken Sie die ∆REL-Taste, um den Modus zu aktivieren.
Die Anzeige zeigt den Null wert und der gegenwärtige Wert wird als Rückfallwert
gespeichert. Durch erneutes Drücken wird dieser Modus verlassen.

10. Nach Beenden der Messung, setzen die Sensorkappe wieder auf und schalten Sie
das Messgerät aus.

1

7
8

5

2

3

lux

fc

Kfc

Klux

9

6

4

20

0

10

30

40

Elma 1335

Page 16

6 Einstellen des Kalibrierfaktors (CAL)

Die CAL ermöglicht es dem Benutzer, das Messgerät auf ein beliebiges Thema zu
kalibrieren. Es kann verwendet werden, um das Messgerät auf ein anderes
Standardthema zu kalibrieren, für das die Beleuchtungsstärke bekannt ist, um die Zähler
genau auf das gleiche Thema zu standardisieren.

1. Drücken Sie die Eingabetaste, um das Messgerät einzuschalten.

2. Taste "H" HOLD für 2 Sekunden drücken, um in den Einstellmodus zu gelangen, die

Markierung "SEt1" wird angezeigt.

3. Drücken Sie die Taste "∆REL", um den CAL-Einstellmodus aufzurufen.

4. Drücken Sie die Taste "RANGE", um den Cursor auf das Faktor-Wert-Element

einzustellen, und drücken Sie die Taste "lux" oder "fc", um den ausgewählten
Elementwert von 0,800 auf 1.500 zu ändern.

5. Drücken Sie die Taste "∆REL", um die Aktion abzuschließen und zu beenden.

7 Einstellung des spektralen Korrekturfaktors (SCF)

Bei der Messung unter einer Lichtquelle, die eine beträchtlich unterschiedliche spektrale
Verteilung von der Zählerkalibrierungslichtquelle aufweist, wird das Messgerät aufgrund
einer Sichtabweichung des relativen Spektralverhaltens von der spektralen
Lichtausbeute (Vλ) einen Anzeigefehler verursachen. Um diesen Fehler zu beheben,
verfügt das Messgerät über eine SCF-Funktion, mit der Sie die SCF-Werte einstellen
können. Die SCF-Funktion kann auch zur Korrektur von Anzeigefehlern zwischen den
Messgeräten und zur Anwender Kalibrieren unter einer genau eingestellten Lichtquelle
verwendet werden. Im SCF-Modus wird der folgende Wert angezeigt.

Anzeige wert = Mess wert x SCF

1. Drücken Sie die Eingabetaste, um das Messgerät einzuschalten.

2. Drücken Sie die Taste "H" HOLD für zwei Sekunden, um in den Einstellmodus zu
gelangen, die Markierung "SEt1" wird angezeigt.

3. Drücken Sie die Taste "RANGE", um "SEt2" auszuwählen.

4. Drücken Sie die Taste "∆REL", um in den SCF-Einstellmodus zu gelangen. Die
zuvor ausgewählte Lichtquelle wird angezeigt.

5. Drücken Sie die Taste "RANGE", um die gewünschte Lichtquelle auszuwählen

"L0 uuHitE SCF 0.990": LED weißes Tageslicht
"L1 rEd SCF 0.516": LED rotes Licht
"L2 grEEn SCF 1.216": LED grünes Licht
"L3 bLUE SCF 1.475": LED blaues Licht
"L4 YELLO SCF 0.815": LED gelbes Licht
"L5 PUrPLE SCF 1.148": LED lila Licht
"L6 - L9 USEr SCF 1.000": Benutzerdefiniert
"U0 FLd SCF 0.994": Tageslicht-Leuchtstofflampe
"U1 Fuu SCF 0.996": Weiße Leuchtstofflampe
"U2 FL3 SCF 1.007": Dreiwege-Leuchtstofflampe
"U3 HgL SCF 0.993": Hochdruck-Quecksilberdampflampe
"U4 nAL SCF 0.988": Hochdruck-Natriumdampflampe
"U5 Stb SCF 0.996": Standard Lichtquelle B
"U6 StC SCF 0.995": Standard Lichtquelle C
"U7 uut SCF 0.997": Gleiche Energiequelle (400 - 760nm)
"U8 - U9 USEr SCF 1.000": Benutzerdefiniert

Elma 1335

Page 17

6. Treffen Sie eine Wahl



Drücken Sie die Taste "REL", um die gewählte Lichtquelle zu bestätigen und diesen

Modus zu verlassen.



Drücken Sie die Taste "MX / MN", um die Werkseinstellung zurückzusetzen. Die

Markierung "rE n" wird angezeigt.
Drücken Sie die Taste "RANGE", um JA "y" oder NEIN "n" auszuwählen, und drücken

Sie dann die Taste "∆REL", um die Auswahl zu starten und zu beenden.



Drücken Sie die Taste "PEAK", um den gewählten Lichtquellen-SCF-Wert

einzustellen. Drücken Sie die Taste "RANGE", um den Cursor auf das Faktor-Element
zu setzen, um sich anzupassen und drücken Sie die Taste "lux" oder "fc", um den
ausgewählten Elementwert von 0.200 zu ändern Bis 5.000

Drücken Sie die Taste "∆REL", um den SCF-Wert zu speichern und zu beenden..

7. Drücken Sie im Messmodus die Taste "lux" für 2 Sekunden, um die Auswahl zu
aktivieren oder den SCF-Funktionsmodus zu deaktivieren. Drücken Sie die Taste
"RANGE", um "Ein" oder "AUS" auszuwählen, und drücken Sie dann die Taste
"∆REL", um die Auswahl zu speichern und zu beenden.

Wenn die Option "ON" aktiviert ist, wird die SCF-Funktion aktiviert, die Balkenanzeige

"-" wird blinkend angezeigt.

9. Im Messmodus die Taste "fc" für 2 Sekunden drücken, um die gewählte Lichtquelle
und den SCF-Wert für 3 Sekunden anzuzeigen

8 Batterie überprüfen & Auswechseln

1. Bei zu niedrigem Ladestand der Batterie wird auf der LCD-Anzeige "BT" angezeigt;
eine neue Batterie des Typs 6x 1,5V muss eingesetzt werden.

2. Schalten Sie das Messgerät aus und öffnen Sie die Batterieabdeckung indem Sie
diese in Pfeilrichtung schieben.

3. Entfernen Sie die alte Batterie und setzen Sie neue Standardbatterien 6x1,5V ein,
dann die Abdeckung schließen.

9 Spektrale Empfindlichkeits-Charakteristik

 Die Photodiode des Detektors mit Filter sorgt dafür, dass die spektrale

Empfindlichkeitscharackeristik der photopischen Kurve V(λ) annähernd C.I.E.
(INTERNATIONAL COMMISSION ON ILLUMINATION) entspricht, wie das folgende
Schema zeigt.

0

0,2

0,4

0,6

0,8

1

1,2

0

0,2

0,4

0,6

0,8

1

1,2

Relative Empfindlichkeitscharakteristik (%)

Wellenlänge in Nanometer

Lichtmesser

CIE

Elma 1335

Page 18

10 Wartung

1. Die weiße Plastikscheibe auf der Oberseite des Detektors sollte nötigenfalls mit einem
feuchten Tuch gereinigt werden.

2. Lagern Sie das Gerät nicht bei hohen Temperaturen oder Luftfeuchtigkeit.

3. Die Referenzmarkierung auf der vorderen Platte ist die Spitze des Photosensors.

4. Das Kalibrierungsintervall für den Sensor hängt von den Betriebsbedingungen ab,

allgemein gesagt, nimmt die Empfindlichkeit jedoch in direktem Verhältnis zur
Lichtintensität und der Betriebszeit ab. Um die Grundgenauigkeit des Instruments zu
garantieren, ist eine regelmäßige Kalibrierung empfohlen.

11 Empfohlene Beleuchtungsstärke

1Fc= 10.76 Lux

ORT

lux

fc

 BÜRO

Konferenz-, Empfangszimmer

200 ~ 750

18 ~ 70

Büroarbeiten

700 ~ 1,500

65 ~ 140

Maschinenschreiben, Zeichnen

1,000 ~ 2,000

93 ~ 186

 FABRIK

Verpacken, Eingangshalle

150 ~ 300

14 ~ 28

Optische Arbeiten am Fließband

300 ~ 750

28 ~ 70

Inspektion

750 ~ 1,500

70 ~ 140

Zusammenbau elektronischer
Teile am Montageband

1,500 ~3,000

140 ~ 279

 HOTEL

Öffentliche Räume, Garderoben

100 ~ 200

9 ~ 18

Empfang

200 ~ 500

18 ~ 47

Kasse

750 ~ 1000

70 ~ 93

 LADEN

Treppen und Korridore

150 ~ 200

14 ~ 18

Schaufenster, Verpackungstisch

750 ~ 1,500

70 ~ 140

Vorderseite des Schaufensters

1,500 ~ 3,000

140 ~ 279

 HOSPITAL

Sickroom, Warehouse

100 ~ 200

9 ~ 18

Medical Examination room

300 ~ 750

28 ~ 70

Operating room
Emergency Treatment

750 ~ 1,500

70 ~ 140

 SCHULE

Auditorium, Inneres der Turnhalle

100 ~ 300

9 ~ 28

Klassenzimmer

200 ~ 750

18 ~ 70

Labor, Bibliothek, Zeichnung raum

500 ~ 1,500

47 ~ 140

Elma 1335

Page 19

User Manual

1 Instruction



The digital illuminance meter is a precision instrument used to measure illuminance

(lux, footcandle) in the field.



It is meet CIE Photopic spectral response.



It is fully cosine corrected for the angular incidence of light.



The illuminance meter is compact, tough and easy to handle owing to its construction.



The light sensitive component used in the meter is a very stable, long-life silicon photo

diode and spectral response filter.

2 Features



Light measuring levels ranging from 0.01 lux ~ 0.1 klux / 0.01 fc ~ 0.01 kfc, repeatedly.



High accuracy and rapid response.



Data-hold function for holding measuring values.



Unit and sign display for easy reading.



Automatic zeroing.



Meter corrected for spectral relative efficiency.



Correction factor need not be manually calculated for non-standard light sources.



Short rise and fall times.



Peak-hold function for tracing the peak signal of light pulse with least duration 10s and

keeping it.



Capable of selecting measuring mode in lux or fc scale, alternatively.



Auto power off 30 minutes.



Maximum and minimum measurements.



Relative reading function.



User calibration factor (CAL) and spectral correction factor (SCF) function. (Include LED)

3 Specifications



Display:3-3/4 digit LCD with high speed 42 segment bar-graph.



Measuring Range: 40.00 lux, 400.0 lux, 4000 lux, 40.00 Klux and 400.0 klux / 40.00 fc,

400.0 fc, 4000 fc, 40.00 Kfc.
Note : 1fc=10.76Lux , 1Klux=1000Lux , 1Kfc=1000fc



Over range Display: LCD will show “OL” symbol.



Spectral Response: CIE Photopic (CIE human eye response curve).



Spectral Accuracy: CIE Vλ function f ’1  6%



Cosine Response: f ’2  2%



Accuracy: ±3% rdg ± 0.5% f.s. (±4% rdg±10 dgts as > 10,000 lux/fc range).

(Calibrated to standard incandescent lamp at colour temperature 2856K).



Repeatability: ±2%.



Temperature Characteristics: ±0.1%/°C.



Sampling Rate: 13.3 times/sec of analog bar-graph indication-

1.3 times/sec of digital display.



Photo Detector: One silicon photo diode and spectral response filter.



Operating Temperature & Humidity: 0°C to 40°C (32°F to 104°F) & 0% to 80% RH.



Storage Temperature and Humidity: -10°C to 50°C (14°F to 140°F) & 0% to 70% RH.



Power Source: 6 pcs size AAA battery. Battery life (typical): 400 hours (carbon zine).



Photo detector Lead Length: 150 cm (approx.).



Photo detector Dimensions: 92L×60W×29H (mm).



Meter Dimensions: 150L×72W×35H (mm).  Weight: 320g.



Accessories: Carry case, instruction manual, battery

Elma 1335

Page 20

4 Name Of Parts and Positions

1. LCD Display: 3-3/4 digit displays
with a maximum reading of 3999,
and the indicating signs of measured
values, unit function symbols, and
decimal points etc. are display.

2. Power Control key: The power
switch key turns the illuminance
meter ON or OFF.

3. Range Selector key: It indicates

40.00 lux, 400.0 lux, 4000 lux, 40.00
Klux 400.0 klux/40.00 fc, 400.0 fc,
4000 fc, 40.00 Kfc total 5 range for
lux and 4 range for fc.

4. “H” Data-Hold key: Data Hold
control key.

5. Peak Hold key: Peak Hold recorder
control key.

6. MX/MN key: Maximum and Minimum reading recorder control key.

7. Lux key: Pressing the “lux” key selects taking measurement of illuminance in lux
scale.

8. Relative Reading key: Relative reading control key.

9. fc key: Pressing the “fc” key selects taking measurement of illuminance in footcandle

scale; and, 1 footcandle=10.76 lux.

10. Photo Detector.

5 Operating Instructions

1. Power-up: Press the power key to turn the meter ON or OFF.

2. Selecting the lux or fc scale: Set the range selection switch to desired lux or fc range.

3. Remove the photo detector cap and face it light source in a horizontal position

4. Read the illuminance nominal from the LCD display.

5. Over range: If the instrument only display "OL", the input signal is too strong, and a
higher range should be selected.

6. Data-Hold mode: Press the “H” key to select Data-Hold mode. When HOLD mode is
selected, the illuminance meter stops all further measurements. Press the “H” key
again to exit DATA-HOLD mode. Then it resumes normal operation.

7. Peak-Hold recorder mode: Press “PEAK” key to enter P+ recorder mode, and expose
the photo detector to light pulse-measuring field. Press “PEAK” key again to exit PEAK
recorder mode, then the meter will return to normal position.

8. Maximum and Minimum recorder mode: Press “MX/MN” key to cycle through
Maximum (MX) reading, Minimum (MN) reading and current reading (MX/MN blink)
recorder mode. Press “MX/MN” key two seconds to exit this mode.

9. Relative reading mode: Press “∆REL” key to enter Relative mode. The display shown
zero value and the current reading will be stored as a zero-in value. Press again to
exit this mode.

10. When the measurement is completed, replace the photo detector cap and turn the
meter off.

1

7
8

5

2

3

lux

fc

Kfc

Klux

9

6

4

20

0

10

30

40

Elma 1335

Page 21

6 Setting the Calibration Factor (CAL)

The CAL allows the user to calibrate the meter to any subject desired. It can be used to
calibrate the meter to another standard subject for which the illuminance is known, to precisely
standardize meters to the same subject.

1. Press power key to turn on the meter.

2. Press “H” key for 2 seconds to enter the setting mode, the “SEt1” mark is displayed.

3. Press “∆REL” key to enter CAL setting mode.

4. Press “RANGE” key to position the cursor on the factor value element to adjust and
press “lux” or “fc” key to change the selected element value from 0.800 to 1.500.

5. Press “∆REL” key to complete the action and exit.

7. Setting the Spectral Correction Factor (SCF)

When measuring under a light source which has a considerably different spectral
distribution from the meter calibration light source, the meter will cause an indication
error due to a sight deviation of the relative spectral response from spectral luminous
efficiency (Vλ). To correct this error, the meter has SCF function, allowing you to set the
SCF values. The SCF function can also be used for correction of indication errors
between the meters and for user calibration under an accurately set light source.

In SCF mode, the following value is displayed.
Display value = Measurement value x SCF

1.Press power key to turn on the meter.

2.Press ”H” key for two seconds to enter the setting mode, the “SEt1” mark is
displayed.

3.Press “RANGE” key to select “SEt2”.

4.Press “∆REL” key to enter the SCF setting mode, the previously selected light
source is displayed.

5. Press “RANGE” key to cycle select the desired light source.

“L0 uuHitE SCF 0.990”: LED white daylight
“L1 rEd SCF 0.516”: LED red light
“L2 grEEn SCF 1.216”: LED green light
“L3 bLUE SCF 1.475”: LED blue light
“L4 YELLO SCF 0.815”: LED yellow light
“L5 PUrPLE SCF 1.148”: LED purple light
“L6 – L9 USEr SCF 1.000”: User-specified
“U0 FLd SCF 0.994”: Daylight fluorescent lamp
“U1 Fuu SCF 0.996”: White fluorescent lamp
“U2 FL3 SCF 1.007”: Three-way fluorescent lamp
“U3 HgL SCF 0.993”: High-pressure mercury vapor lamp
“U4 nAL SCF 0.988”: High-pressure sodium vapor lamp
“U5 Stb SCF 0.996”: Standard light source B
“U6 StC SCF 0.995”: Standard light source C
“U7 uut SCF 0.997”: Equal-energy source (400 – 760nm)
“U8 – U9 USEr SCF 1.000”: User-specified

Elma 1335

Page 22

6. Make a choice



Press “REL” key to confirm the selected light source and exit this mode.



Press “MX/MN” key to enter to return the factory all default value mode, the “rE n”
mark is displayed.

Press “RANGE” key to select YES “y” or NO “n”, then press “∆REL” key to perform
the selected and exit.



Press “PEAK” key to enter the selected light source SCF value setting mode, press
“RANGE” key to position the cursor on the factor value element to adjust and press
“lux” or “fc” key to change the selected element value from 0.200 to 5.000.

Press “∆REL” key to stored the SCF value and exit.

7. In the measurement mode, press “lux” key for 2 seconds to enter select enable or
disable the SCF function mode, press “RANGE” key to select “on” or “OFF” then
press “∆REL” key to stored the selected and exit.

If select “on” will enable SCF function, the bargraph “–” mark will blinking displayed.

8. In the measuring mode, press “fc” key for 2 seconds to will show the selected light

source and the SCF value for 3 seconds.

8 Battery Check & Replacement

1. As the battery power is not sufficient, LCD will display "BT"; and, replacement of

one new batteries type 6×1.5V is required.

2. After turning off the meter, press the battery cover and push in the direction of the

arrow to open.

3. Disconnect the battery from the instrument and replace it with a standard 6×1.5V

battery and go for the cover.

9 Spectral Sensitivity Characteristic



To the detector, the applied photo diode with filters makes the spectral sensitivity

characteristic almost meet C.I.E. (INTERNATIONAL COMMISSION ON
ILLUMINATION) photopic curve V(λ) as the following chart described.

10 Maintenance

1. The white plastic disc on the top of the detector should be cleaned with a damp cloth
when necessary.

2. Do not store the instrument where temperature or humidity is excessively high.

3. The reference level, as marker on the face plate, is the tip of the photo detector globe.

4. The calibration interval for the photo detector will vary according to operational
conditions, but generally the sensitivity decreases in direct proportion to the product of
luminous intensity by the operational time. In order to maintain the basic accuracy of
the instrument, periodic calibration is recommended.

0

0,2

0,4

0,6

0,8

1

1,2

0

0,2

0,4

0,6

0,8

1

1,2

Relative Sensitivity (%)

Wavelength in Nonometers

Light
Meter

CIE

Elma 1335

Page 23

11 Recommended illumination

1fc = 10.76 Lux

LOCATIONS

lux

fc

 OFFICE

Conference, Reception room

200 ~ 750

18 ~ 70

Clerical work

700 ~ 1,500

65 ~ 140

Typing drafting

1,000 ~ 2,000

93 ~ 186

 FACTORY

Packing work, Entrance passage

150 ~ 300

14 ~ 28

Visual work at production line

300 ~ 750

28 ~ 70

Inspection work

750 ~ 1,500

70 ~ 140

Electronic parts assembly line

1,500 ~3,000

140 ~ 279

 HOTEL

Public room, Cloakroom

100 ~ 200

9 ~ 18

Reception

200 ~ 500

18 ~ 47

Cashier

750 ~ 1000

70 ~ 93

 STORE

Indoors Stairs Corridor

150 ~ 200

14 ~ 18

Show window, Packing table

750 ~ 1,500

70 ~ 140

Forefront of show window

1,500 ~ 3,000

140 ~ 279

 HOSPITAL

Sickroom, Warehouse

100 ~ 200

9 ~ 18

Medical Examination room

300 ~ 750

28 ~ 70

Operating room
Emergency Treatment

750 ~ 1,500

70 ~ 140

 SCHOOL

Auditorium, Indoor Gymnasium

100 ~ 300

9 ~ 28

Class room

200 ~ 750

18 ~ 70

Laboratory, Library, Drafting room

500 ~ 1,500

47 ~ 140
