Ellington TRI54BNK3, TRI54ESP3 Installation Manual [es, en]

Triad

F.P.O.

For Placement Only

Installation Guide

For Models:

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

F. P. O.

For Placement Only

TRI54BNK3
TRI54ESP3

Table of Contents:

Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly. pgs. 4 - 5
Wiring. pgs. 5 - 6
Canopy Assembly. pg. 7

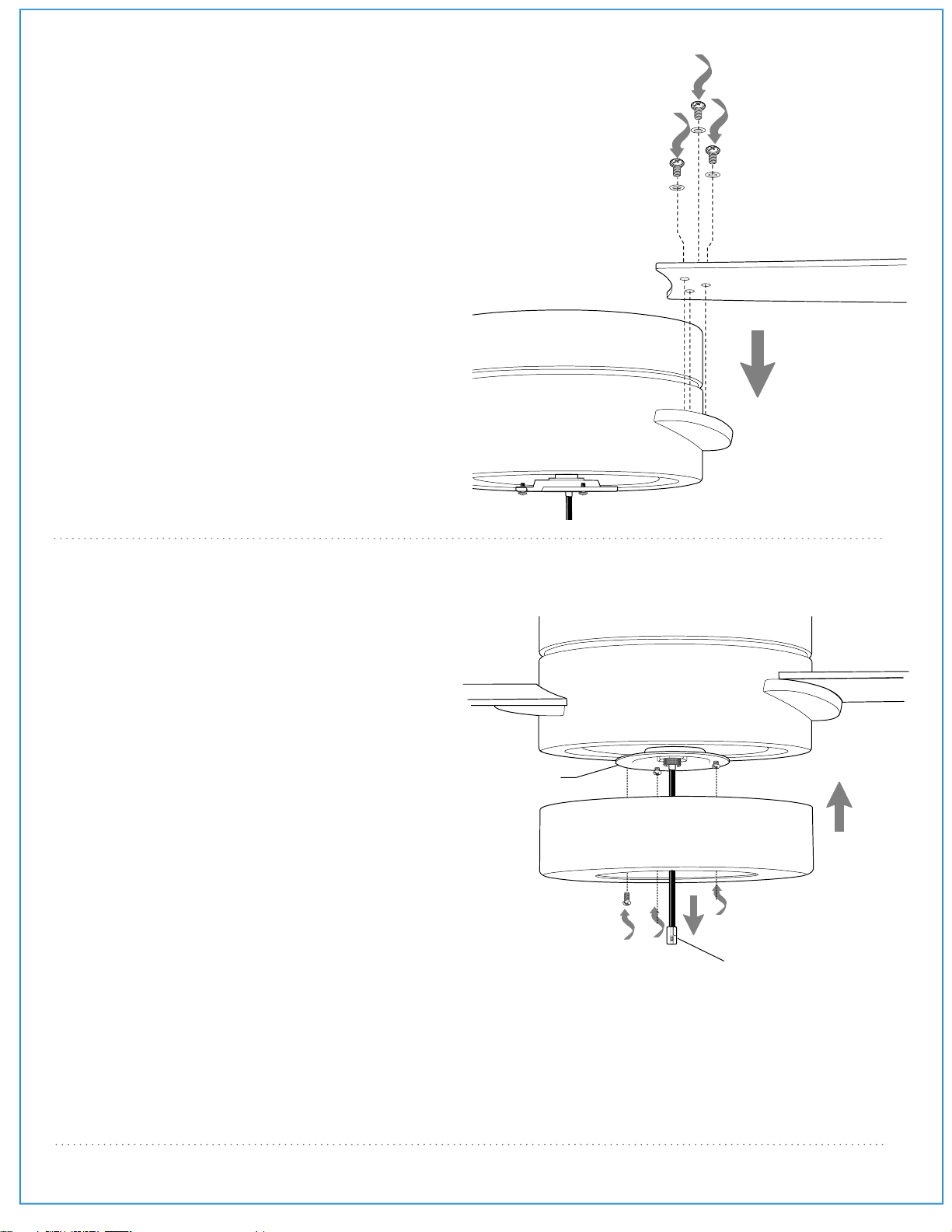

Blade Assembly. pg. 7

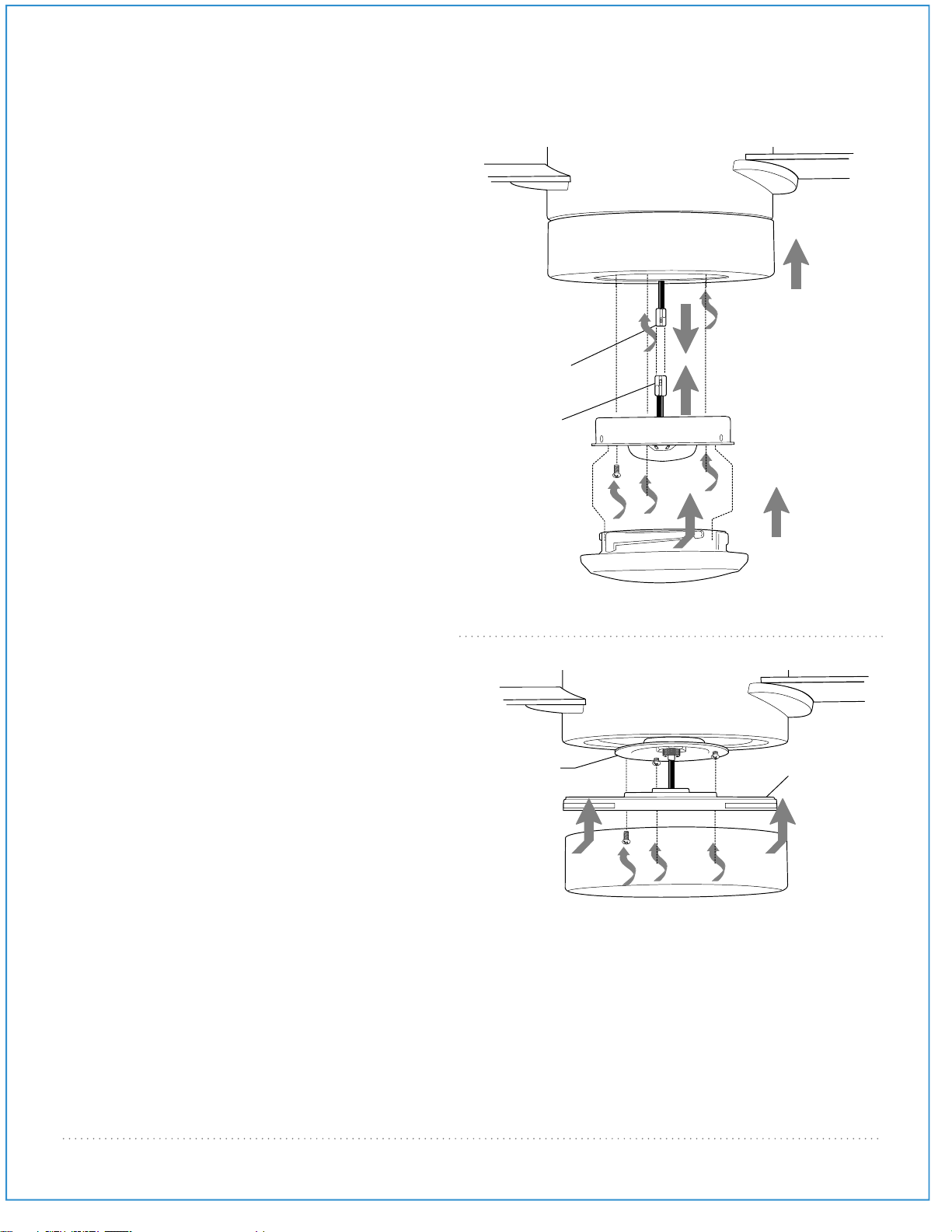

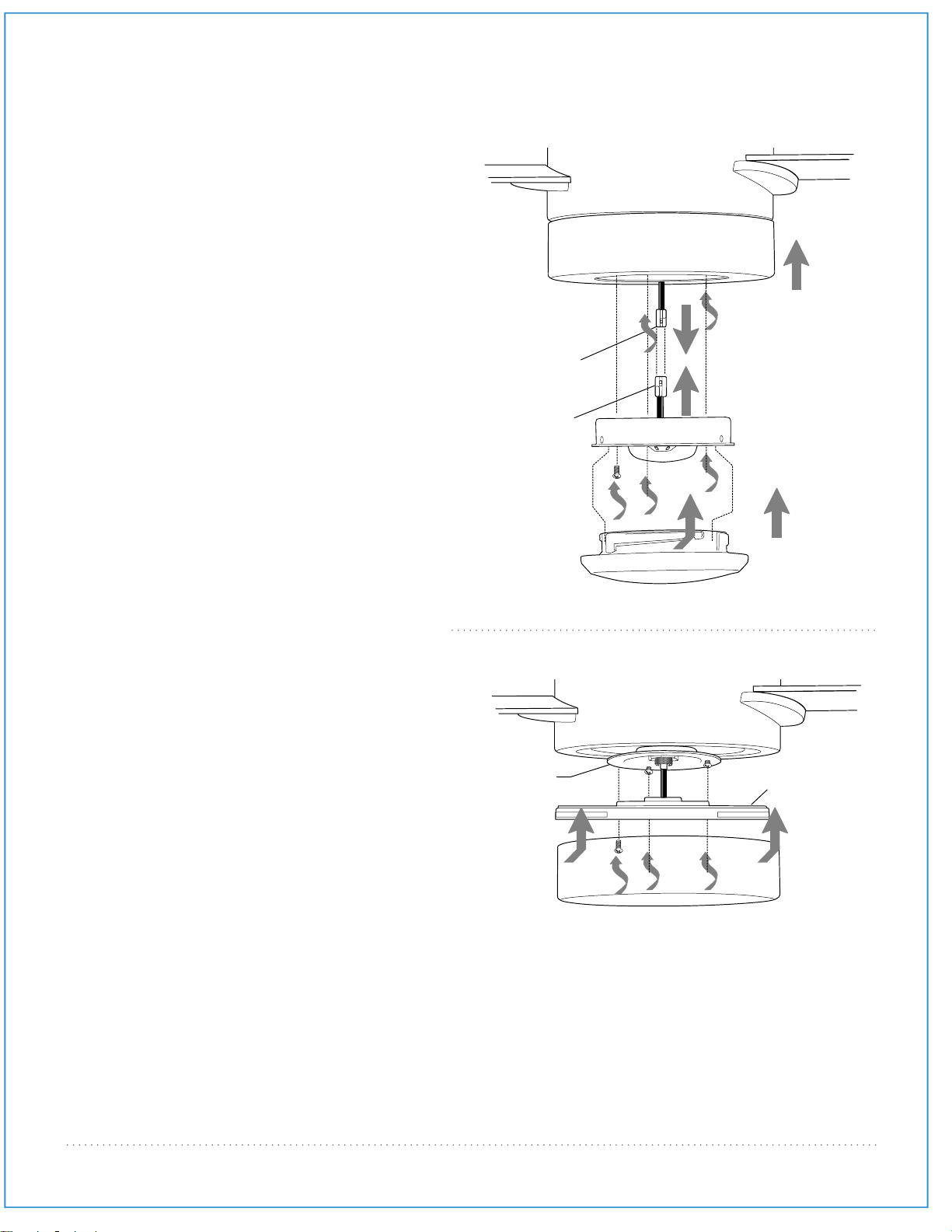

Light Kit Assembly (Optional). pgs. 7 - 8

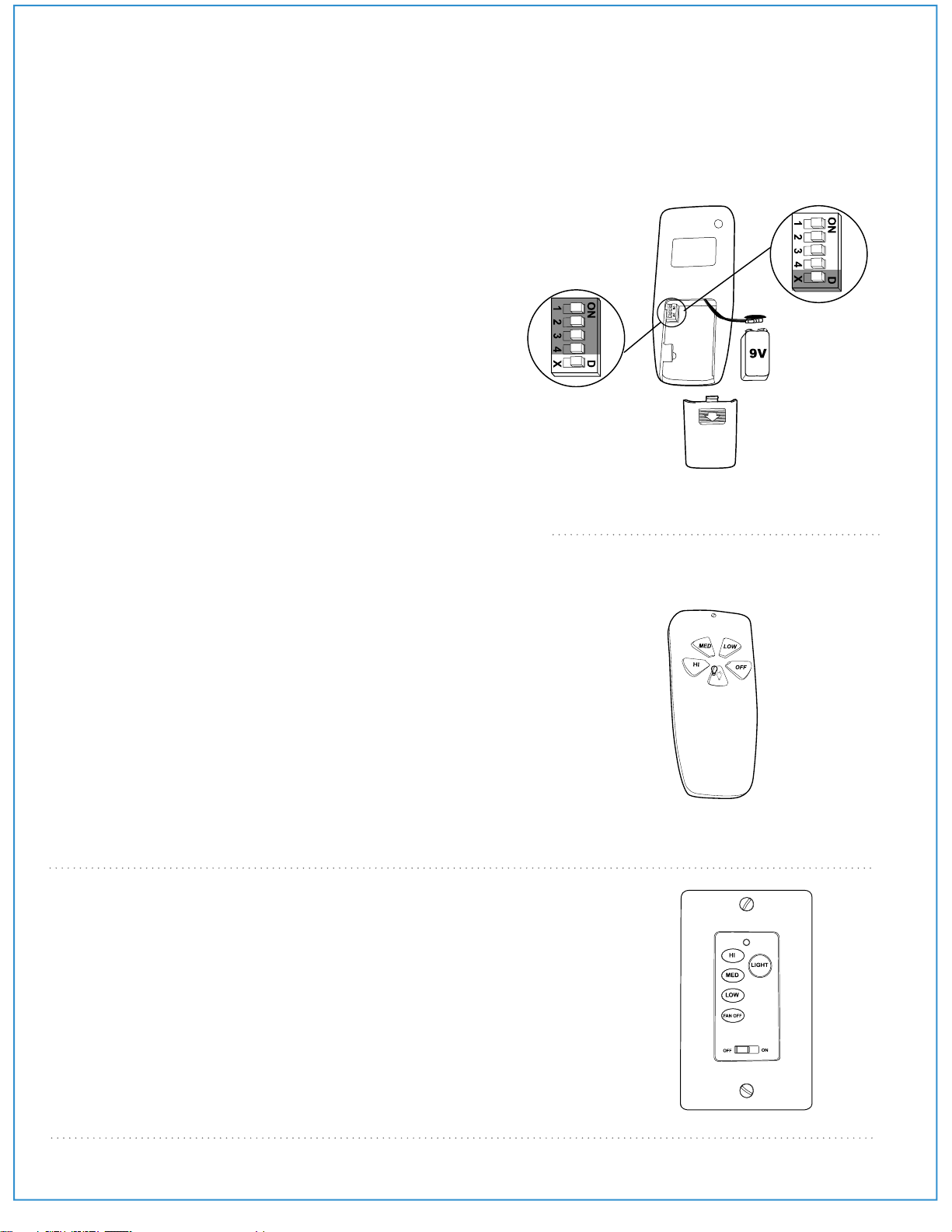

Automated Learning Process./
Activating Code. pg. 9

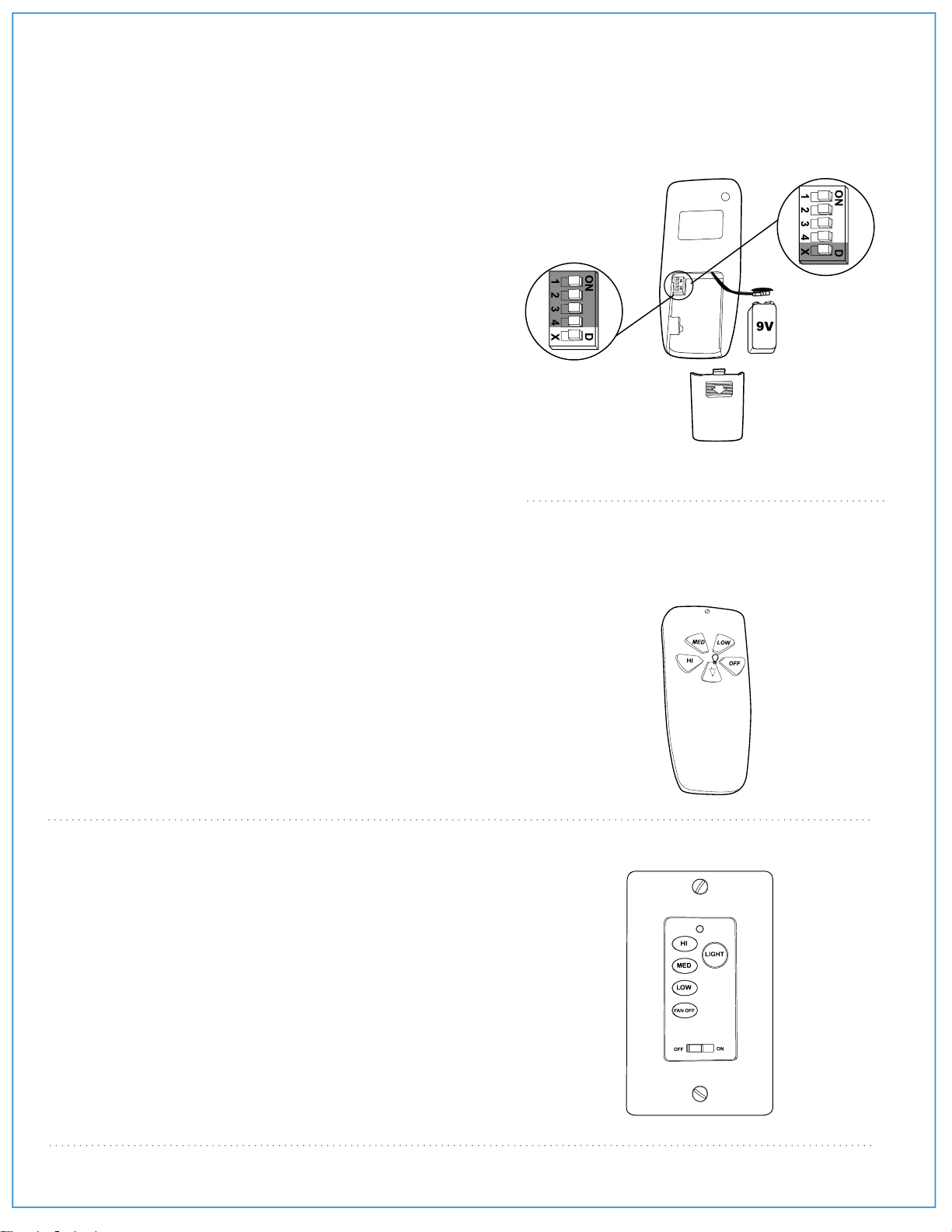

Wall Control Operation. pg. 9

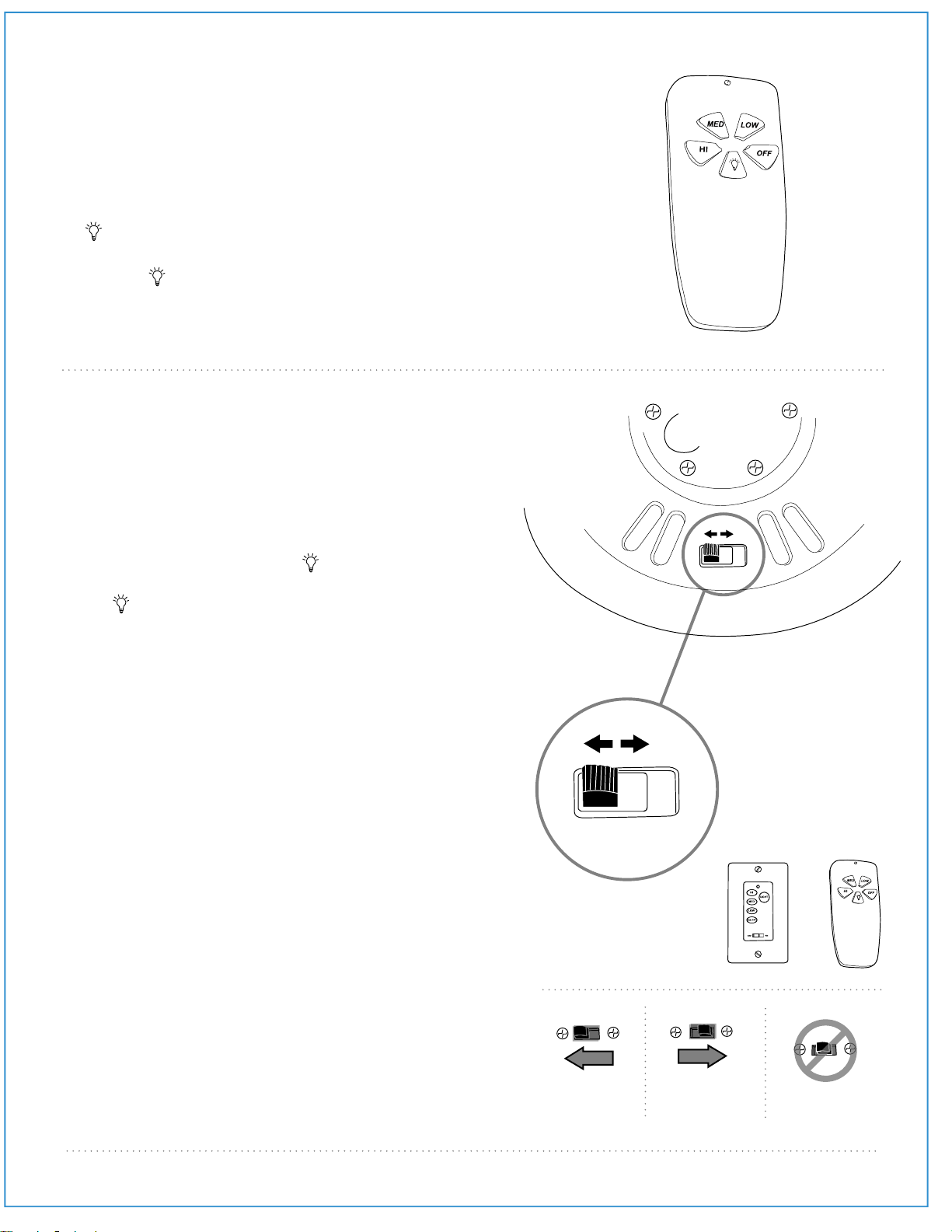

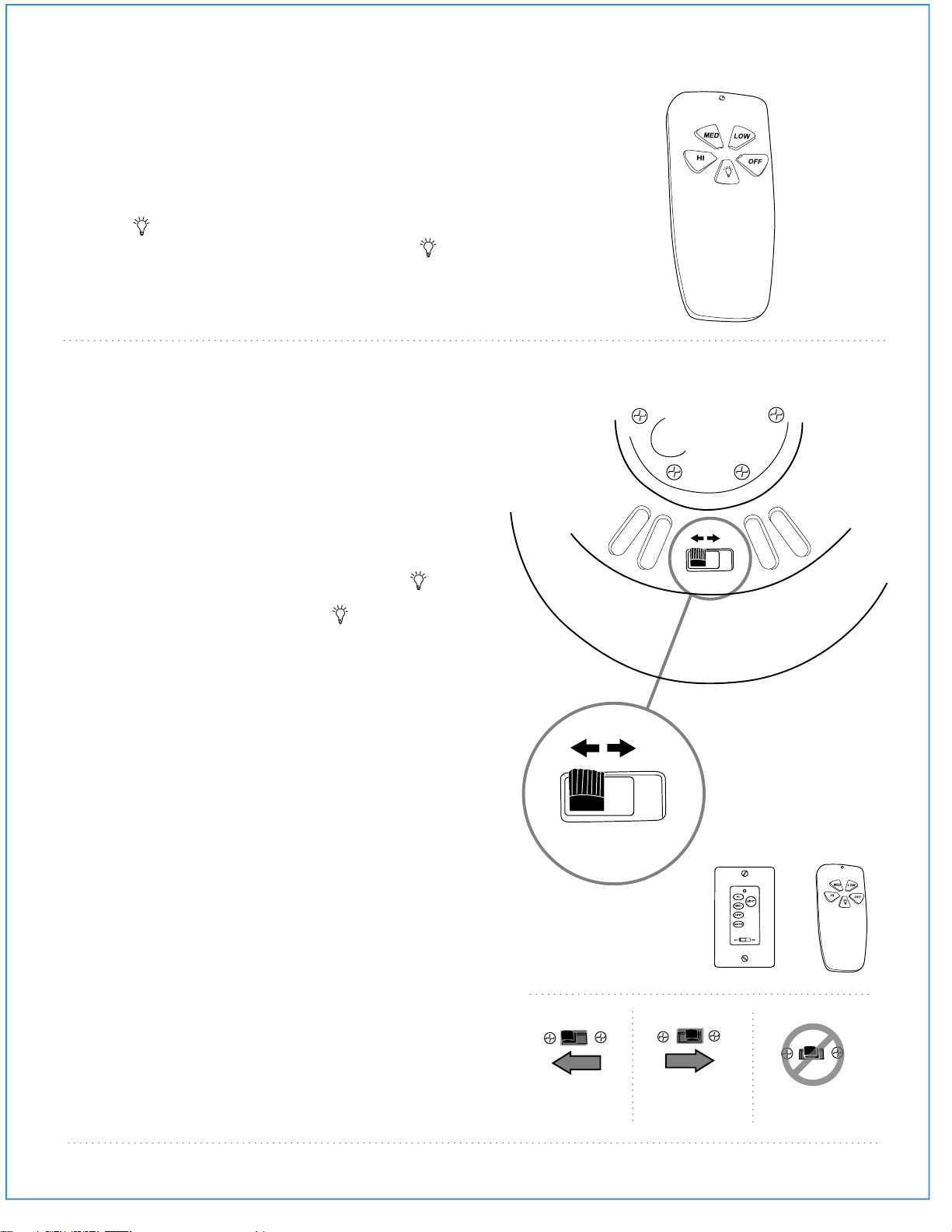

Remote Control Operation. pg. 10
Testing Your Fan. pg. 10

E192641

net weight of fan: 18.63 lb (8.47 kg)

Troubleshooting. pg. 11
Warranty. pg. 11
Parts Replacement. pg. 11

PRINTED IN CHINA

SAFETY TIPS.

WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit
panel before you begin the fan installation or before servicing the fan or installing accessories.

1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN

AND SAVE THESE INSTRUCTIONS.

CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp

edges.

2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code,
and ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are
different colors than those referred to in the instructions, please use a qualified electrician.

3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at

least seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should
be mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or
other upright structures.

4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at
least 35 pounds (16 kilograms). The box must be supported directly by the building structure. Use only
CUL (Canada) or UL (USA) listed outlet boxes marked "FOR FAN SUPPORT."

WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked
"Acceptable for Fan Support of 15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet
box. Most outlet boxes commonly used for the support of lighting fixtures are not acceptable for fan support
and may need to be replaced. Consult a qualified electrician if in doubt.

WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan
are designed to accept only one12 gauge house wire and two lead wires from the fan. If your house wire is larger
than 12 gauge or there is more than one house wire to connect to the corresponding fan lead wires, consult an
electrician for the proper size wire connectors to use.

5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be CUL
(Canada) or UL (USA) listed and marked suitable for use with the model fan you are installing. Switches
must be CUL (Canada) or UL (USA) general use switches. Refer to the instructions packaged with the
light kits and switches for proper assembly.

6. After installation is complete, check that all connections are absolutely secure.

7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up
into the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.

WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control
device or control fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan
speed will cause a loud humming noise from fan.] (Note: This fan is suitable for use with remote control.)

8. Do not operate the reverse switch until fan has come to a complete stop.

9. Do not insert anything between the fan blades while they are rotating.

WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after
installation. Do not insert objects into the path of the blades.

WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or
cleaning the fan.

10. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened

cloth will be suitable for most cleaning.

WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.

NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all

possible conditions and situations that may occur. It must be understood that common sense and caution are
necessary factors in the installation and operation of this fan.

page 1

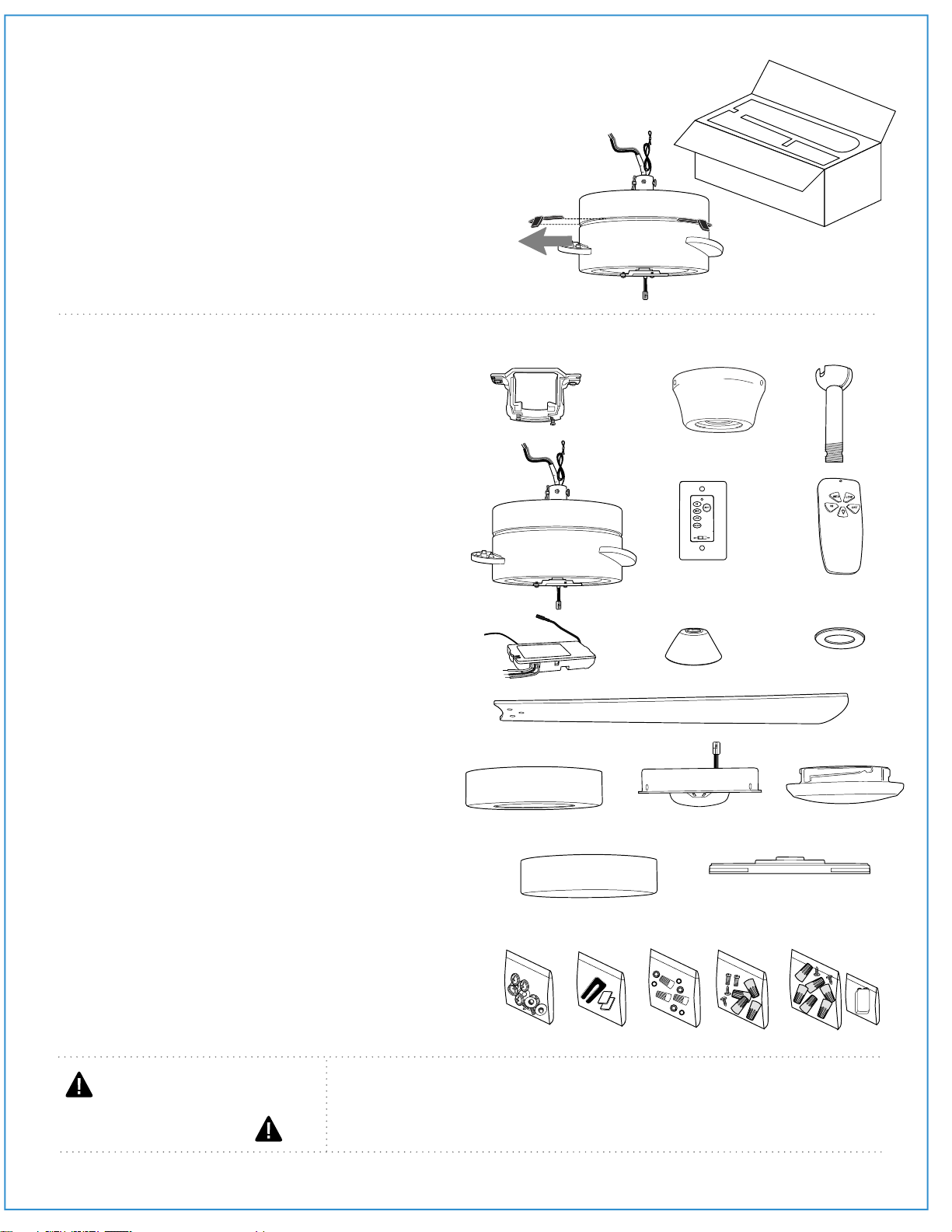

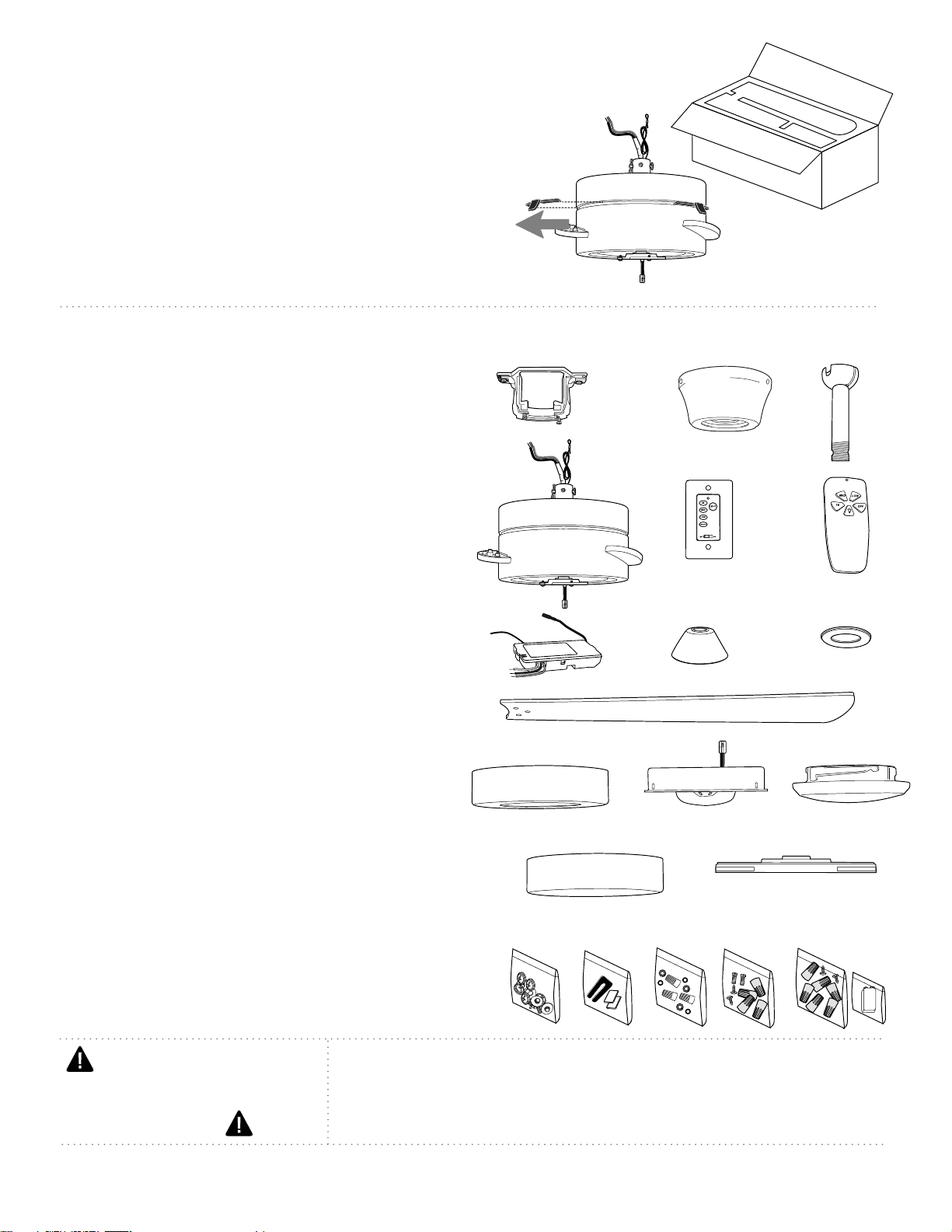

1. Unpacking Your Fan.

Carefully open the packaging. Remove items from
Styrofoam inserts. Remove motor housing and
place on carpet or Styrofoam to avoid damage to
finish. *The motor stabilization pieces may be
dicarded at this time. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.

2. Parts Inventory.

a. hanging bracket. 1 piece

b. canopy. 1 piece

*

a

b

c

c. downrod and hanging ball. 1 piece

d. motor housing. 1 piece

e. wall control and plate. 2 separate pieces

f. remote control transmitter. 1 piece

g. remote control receiver. 1 piece

h. yoke cover. 1 piece

i. canopy cover (in hardware pack). 1 piece

j. blade. 3 pieces

k. fitter plate. 1 piece

l. LED light kit.1 piece

m. glass shade. 1 piece

n. metal cover. 1 piece

d

ef

g

j

k

n

h

l

o

i

m

o. metal cover plate. 1 piece

p. hardware packs

IMPORTANT REMINDER: You must

use the parts provided with this fan for
proper installation and safety.

page 2

p

w/ wall
control

w/ remote

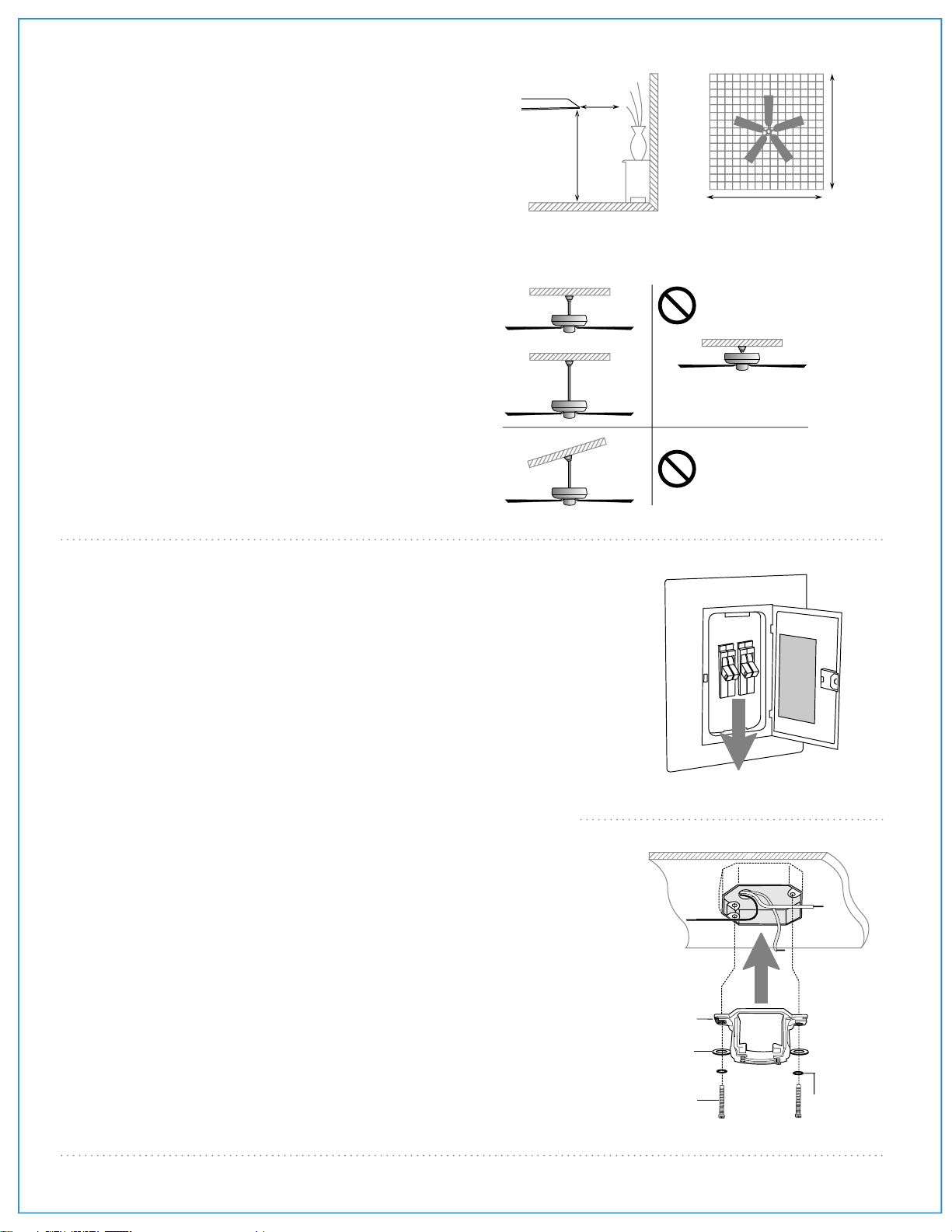

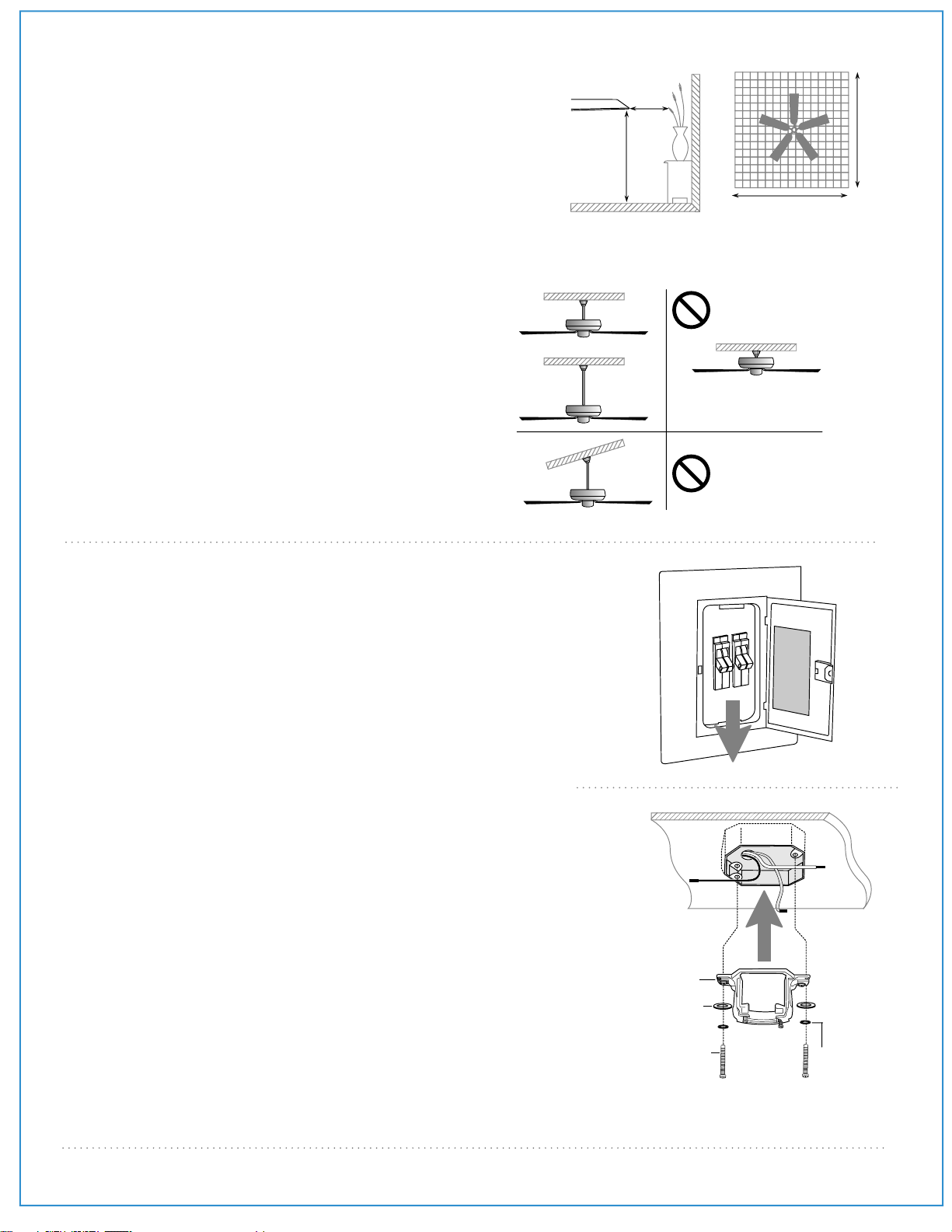

3. Installation Preparation.

blade edge

To prevent personal injury and damage,
ensure that the hanging location allows the
blades a clearance of 7 feet (2.13m) from the
floor and 30in. (76cm) from any wall or
obstruction.
This fan is suitable for room sizes up to 400
square feet (37.2 square meters).

This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling. The
hanging length can be extended by
purchasing a longer downrod (0.5in./1.27cm
diameter). Other installation, such as

flushmount, is not available for this fan.

Installation requires these tools:

Phillips screwdriver, flathead screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters, and rated electrical tape.

30

inches

7 feet

(76cm)

(2.13m)

downrod

installation

12ft - 20ft

(3.66m - 6.1m)

12ft - 20ft

(3.66m - 6.1m)

flushmount

installation

Vaulted ceiling
angle is not to
exceed 25 degrees.

4. Hanging Bracket Installation.

Turn off circuit breakers to current fixture from breaker
panel and be sure operating light switch is turned to the
OFF position.

WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.

Remove existing fixture.

WARNING: When using an existing outlet box, be sure the
outlet box is securely attached to the building structure and
can support the full weight of the fan. Ensure outlet box is
clearly marked "Suitable for Fan Support." If not, it must be
replaced with an approved outlet box. Failure to do so can
result in serious injury.

CAUTION: Be sure outlet box is grounded properly and that a
ground wire (GREEN or bare) is present.

Install hanging bracket to outlet box, using original screws,
spring washers and flat washers provided with new or
original outlet box.* If installing on a vaulted ceiling, face
opening of hanging bracket towards high point of ceiling.
Arrange electrical wiring around the back of the hanging
bracket and away from the bracket opening.

hanging bracket

flat washers

ON

ON

OFF

OFF

*Note: It is very important that you use the proper hardware

when installing the hanging bracket as this will support the
fan.

page 3

outlet box screws

spring washers

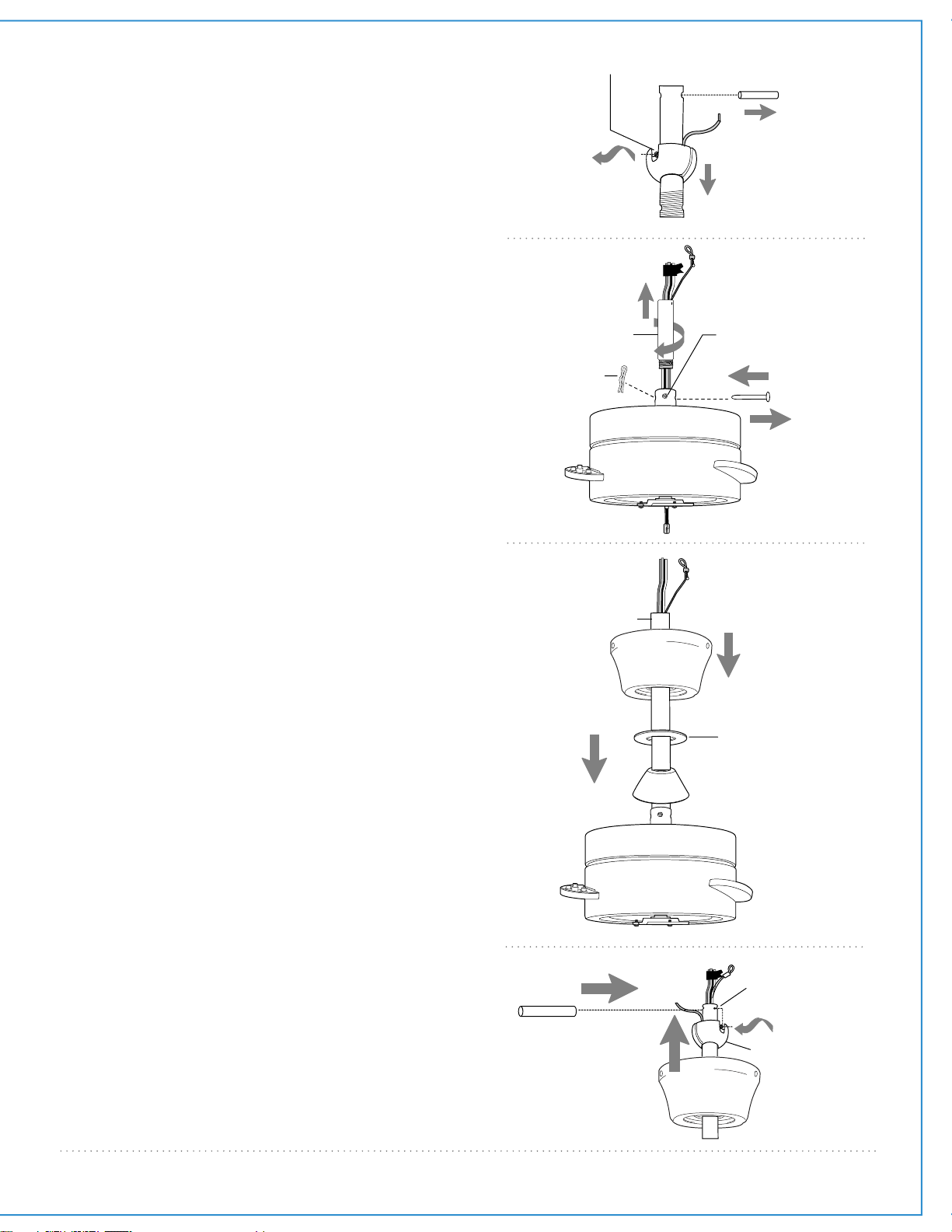

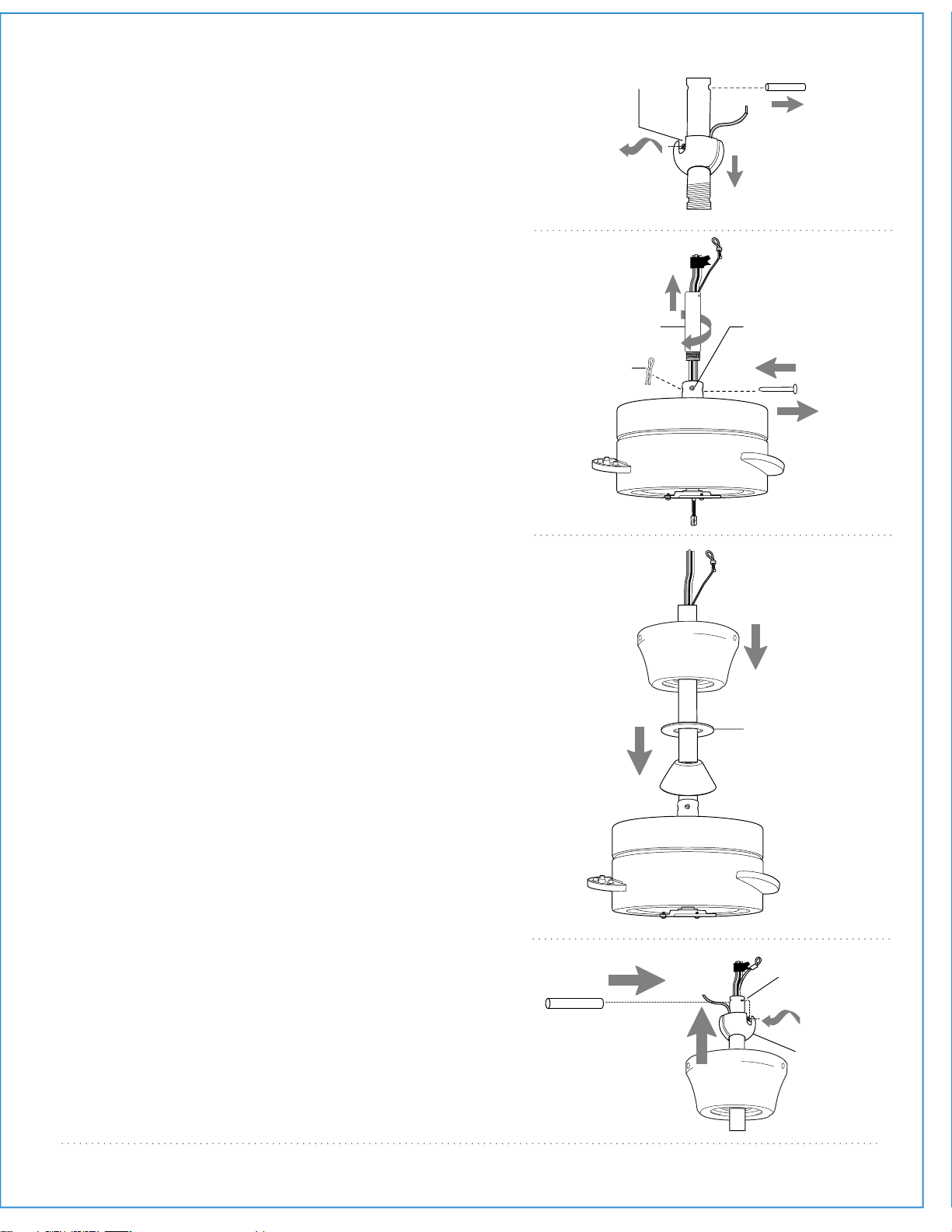

5. Fan Assembly.

set screw

stop pin

Remove hanging ball from downrod provided by
loosening set screw on hanging ball. Lower hanging
ball and remove stop pin and then slide hanging
ball off of the downrod. [Refer to diagram 1.]

Loosen yoke set screws and nuts at top of motor
housing. Remove pin and clip from motor housing
yoke. [Refer to diagram 2.]

Tip: To prepare for threading electrical wires
through downrod, apply a small piece of electrical
tape to the ends of the electrical wires--this will
keep the wires together when threading them
through the downrod. [Refer to diagram 2.]

Determine the length of downrod you wish to use.
Thread safety cable and electrical wires through
threaded end of downrod and pull extra wire slack
from the upper end of the downrod. [Refer to

diagram 2.]

Thread downrod into the motor housing yoke until
holes for pin and clip in downrod align with holes in
yoke--make sure wires do not get twisted. Re-insert
pin and clip that were previously removed. Tighten
yoke set screws and nuts securely. [Refer to

diagram 2.]

Locate canopy cover in hardware pack. Slide yoke
cover, canopy cover and canopy over downrod.

[Refer to diagram 3.] (Note: Canopy cover must be

turned with shiny side toward the motor housing.)

diagram 1

electrical wiring

downrod

clip

diagram 2

downrod

canopy

hanging ball

safety cable

yoke set screw
and nut

pin

motor
housing

safety cable

Thread safety cable and wires through hanging ball
and then slide hanging ball over downrod--the top
of the downrod should be noted as having a set
screw hole; use this hole when setting the set screw.
Insert stop pin into top of downrod and raise
hanging ball. Be sure stop pin aligns with slots on
the inside of the hanging ball. Tighten set screw
securely. [Refer to diagram 4.]

WARNING: Failure to tighten set screw (on hanging
ball) completely could result in the fan becoming
loose and possibly falling.

["Fan Assembly" continued on next page.]

NOTE: The important safety precautions and
instructions appearing in the manual are not meant
to cover all possible conditions and situations that
may occur. It must be understood that common
sense and caution are necessary factors in the
installation and operation of this fan.

page 4

canopy cover

yoke cover

motor
housing

diagram 3

set screw hole

stop pin

hanging ball

diagram 4

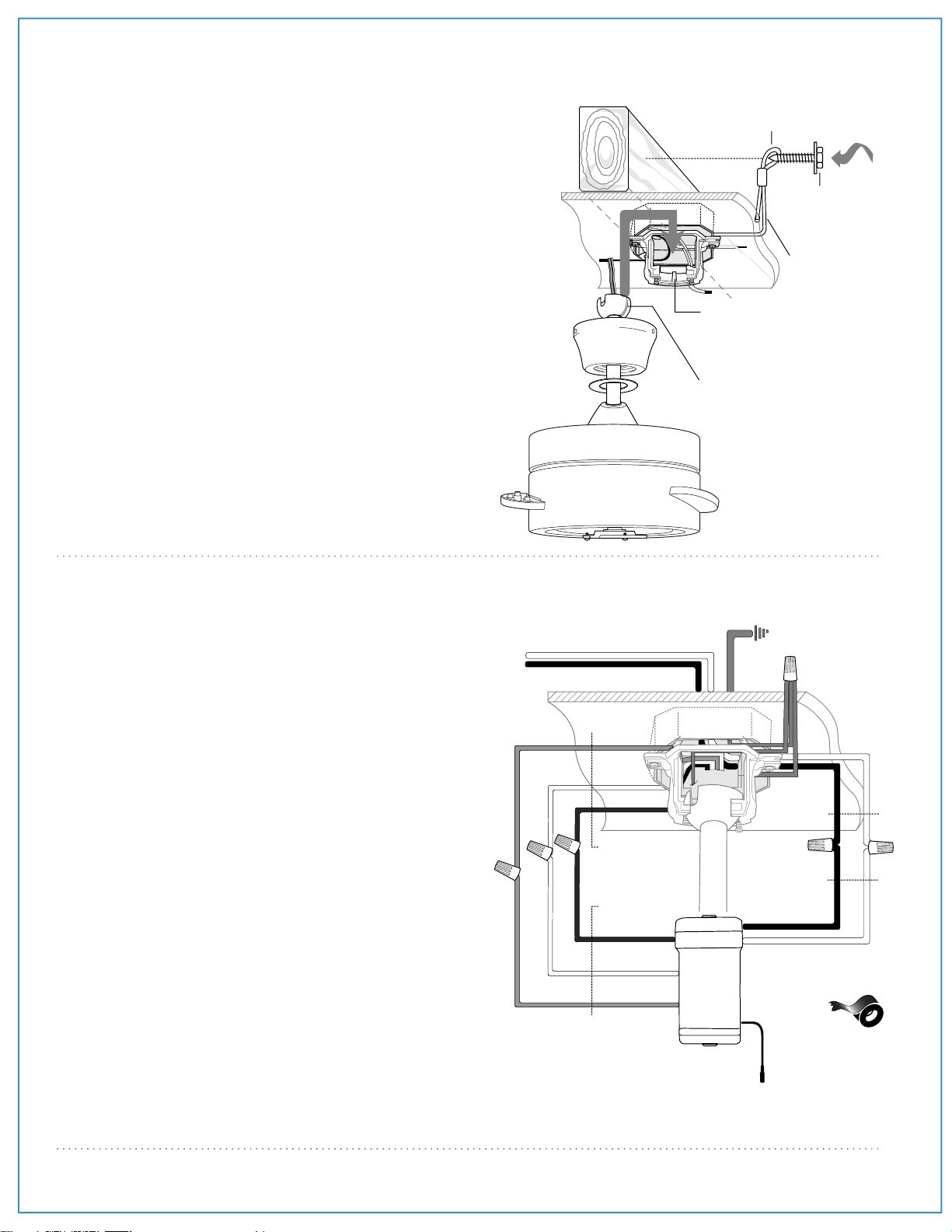

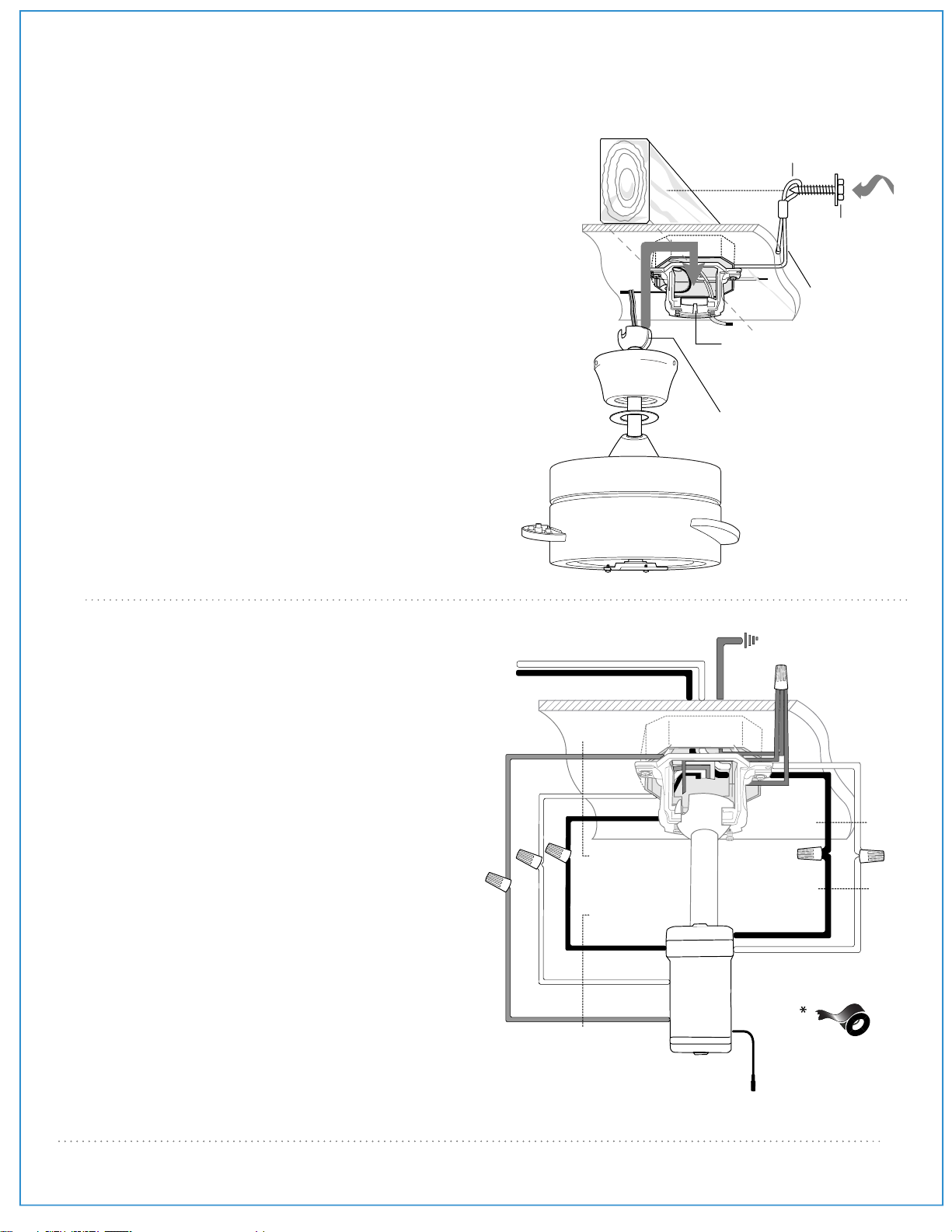

5. Fan Assembly. (cont.)

With the hanging bracket secured to the outlet box and
able to support the fan, you are now ready to hang your
fan. Grab the fan firmly with two hands. Slide downrod
through opening in hanging bracket and let hanging
ball rest on the hanging bracket. Turn the hanging ball
slot until it lines up with the hanging bracket tab.

wood ceiling

joist

safety cable

loop

wood screw

and washer

WARNING: Failure to align slot in hanging ball with tab
in hanging bracket may result in serious injury or death.

Tip: Seek the help of another person to hold the
stepladder in place and to help lift the fan up to you
once you are set on the ladder.

Find a secure attachment point (wood ceiling joist
highly recommended) and secure safety cable. It will be
necessary to use a heavy duty wood screw, washer and
lock washer (not supplied) with the safety cable loop. If
necessary, adjust the loop at the end of the safety cable.
The loop at the end of the safety cable should just fit
over the threads on the wood screw. Test safety cable by

pulling on loose end with pliers. If the safety cable slips, the
loop must be adjusted smaller. Extra cable slack can be

left in ceiling area.

6. Wiring.

WARNING: Turn off circuit breakers to current
fixture from breaker panel and be sure switch is
turned to the OFF position.

CAUTION: Be sure outlet box is properly grounded
and that a ground wire (GREEN or Bare) is present.

white supply wire

black supply wire

safety cable

hanging bracket tab

hanging ball slot

motor housing

ground (green
or bare)

ground (green

or bare)

Make sure all electrical connections comply with
Local Codes or Ordinances and the National
Electrical Code. If you are unfamiliar with electrical
wiring or if the house/building wires are different
colors than those referred to in the diagram to the
right, please use a qualified electrician.

When downrod is secured in place on the
hanging bracket, wire the RECEIVER with wire
connectors provided as shown in diagram at right.
Tip: While you are wiring, keep in mind that wires
must not obstruct receiver from sliding into
hanging bracket.

* Wrap each wire connector separately with
electrical tape as an extra safety measure.

Gently insert receiver (flat side up) into hanging
bracket and carefully push taped wire connectors
into outlet box. Allow antenna from remote
control receiver to hang outside of hanging
bracket.

page 5

blue

white

black

from fan

from receiver

black

white

blue

(wiring for receiver)

receiver

white

black

from ceiling

from receiver

black

AC IN L

white

AC IN N

*

antenna

green/

bare

ground

6. Wiring. (cont.)

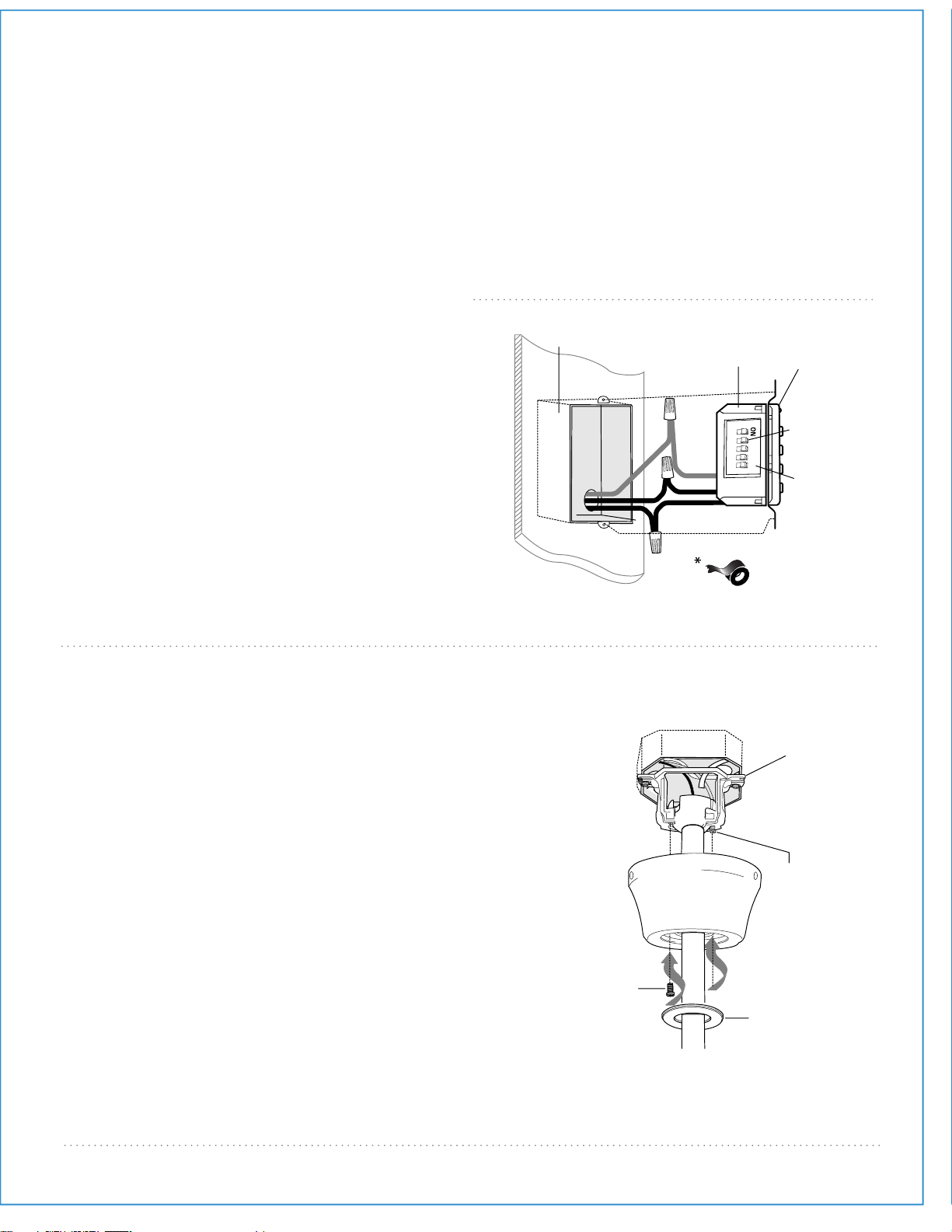

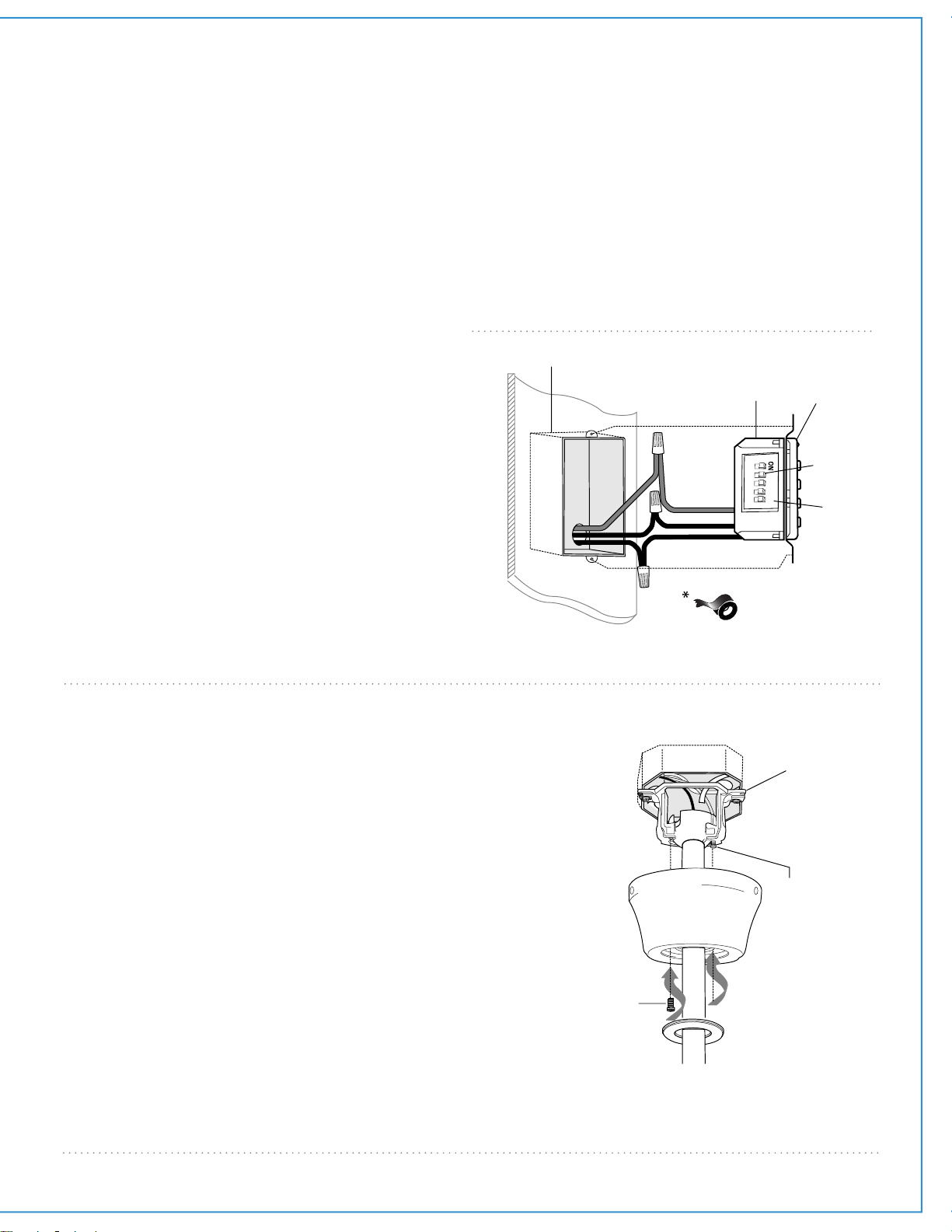

IN ORDER TO WIRE WALL CONTROL, remove
existing wall switch. Wire the WALL CONTROL
with wire connectors provided as shown in

diagram at right.

* Wrap each wire connector separately with
electrical tape as an extra safety measure. Gently
push wires and taped wire connectors into
outlet box.

Use a ballpoint pen or a small screwdriver to set
the code switches 1 through 4 on the wall
control. Factory setting is pre-set and not
recommended for use. Write down number

sequence for use in Section 10.

Note: Since this fan comes with LED bulbs, the
dimmer switch (labeled D and X) has been
pre-set to the "ON" position (D). If you do not
wish to have dimming capability, please move
the switch to the "OFF" position (X).

Attach wall control to outlet box and secure with
screws from original wall switch. Attach plate
(included) to wall control using 2 screws
provided with the wall control.

Modifications not approved by the party responsible for compliance
could void the user's authority to operate the equipment.

*NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

outlet box

wall

green/

green/

ground

ground

black

(AC IN from

breaker box)

bare

bare

black

control

green

black (OUT to fan)

black
(TO POWER supply)

1

2
3
4
X

plate

code
switches

D

dimmer
switch

7. Canopy Assembly.

Locate 2 screws on underside of hanging
bracket and remove screw closest to the open
end of the hanging bracket. Partially loosen the
other screw. Lift canopy to hanging bracket.
Place rounded part of slotted hole in canopy
over loosened screw in hanging bracket and
push up. Twist canopy to lock. Re-insert screw
that was removed and then tighten both
screws securely.

Slide canopy cover up to canopy, aligning
rounded part of slotted holes in canopy cover
with screwheads in bottom of canopy. Turn
canopy cover to the right (clockwise) until it
stops.

(wiring for wall control)

canopy

screw

hanging
bracket

screw

canopy cover

page 6

8. Blade Assembly.

Time Saver: Washers for blade screws can be
set on each blade screw prior to installing
blades.

Locate 9 blade attachment screws and
washers in one of the hardware packs. Place
blade on top of blade arm, aligning holes in
blade with holes in blade arm as shown.
Insert 3 blade attachment screws (along with
washers) with fingers first and then tighten
screws securely with a Phillips screwdriver.
Repeat procedure for remaining blades.

Note: Tighten blade attachment screws twice
a year.

blade attachment
screws and washers

motor
housing

blade

blade arm

(pre-attached)

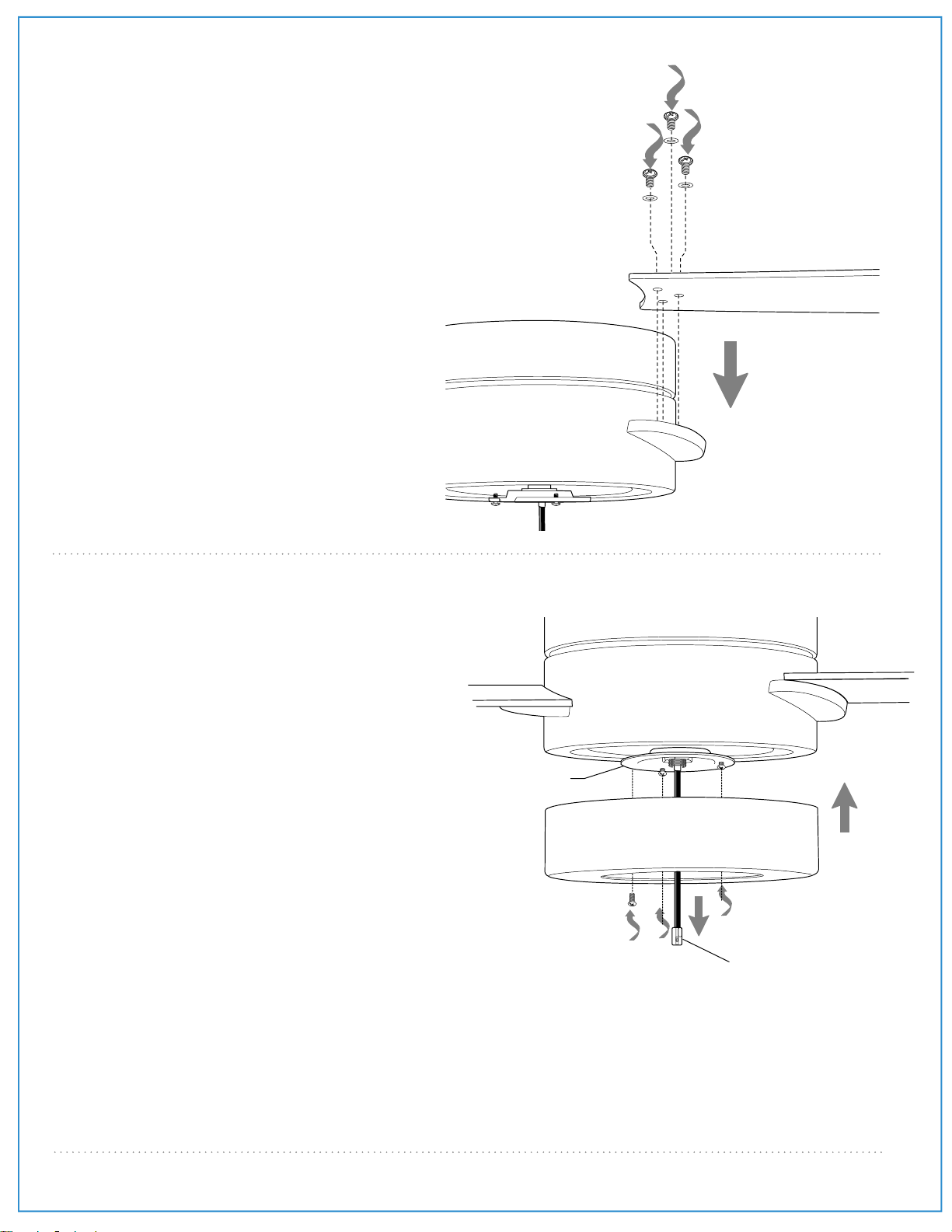

9. Light Kit Assembly (Optional).

If you wish to use your fan WITH the light kit,
remove 1 screw from motor plate on underside
of motor housing and partially loosen the other
2 screws. Align slotted holes in center of fitter
plate with loosened screws in motor plate,
allowing female plug from motor housing to
come through hole in middle of fitter plate.
Twist fitter plate to lock. Re-insert screw that
was just removed and securely tighten all
3 screws with a Phillips screwdriver.

["Light Kit Assembly" continued on next
page.]

motor plate

fitter
plate

female plug

page 7

9. Light Kit Assembly (Optional). (cont.)

Remove 1 screw from underside of fitter
plate and partially loosen the other 2 screws.

Connect male plug from LED light kit to
female plug from motor housing, matching
up the colors on the male plug with the
colors on the female plug for correct fit. Be
sure that plugs connect securely.

Arrange wires carefully within fitter plate.
Align slotted holes in LED light kit with
loosened screws in fitter plate. Twist the LED
light kit to lock. Re-insert screw that was
previously removed and securely tighten all
3 screws.

Align grooves on glass shade with nodules
inside of LED light kit and push up gently on
glass shade. Twist glass shade to the RIGHT
(clockwise) until glass shade no longer turns.

Pull down VERY GENTLY on glass shade to
make sure that glass shade is secure.

female plug

male plug

fitter
plate

LED light kit

glass shade

If you do NOT wish to use the light kit, locate

3 small posts inside metal cover and align
with long grooves on edge of metal cover
plate. Push up on metal cover and turn to
the RIGHT (clockwise) until it slides
completely into place.
CAUTION: Do not install the LED light kit or

connect the male and female plugs if you do
NOT wish to use the light kit.

motor plate

metal cover plate

metal cover

page 8

10. Automated Learning Process./
Activating Code.

CAUTION: The remote control transmitter can be
programmed to multiple receivers or fans. If this is not
desired, turn wall switch off to any other programmable
receiver or fan.

This remote control transmitter is equipped with
16 code combinations to prevent possible
interference from or to other remote units such as
garage door openers, car alarms or security systems. If
you find that your fan and light go on and off without
using your remote control, simply change the
combination code in your remote control (transmitter
and wall control). To set the code, perform the

following steps:

Remove battery cover from back side of transmitter.

dimmer

switch

TRANSMITTER

(back)

1

code

switches

battery

Use a ballpoint pen or a small screwdriver to set the
code switches 1 through 4 for the transmitter. Use the

same number sequence used when wiring the wall
control in Section 6.

Note: Since this fan comes with LED bulbs, the
dimmer switch (labeled D and X) has been pre-set to
the "ON" position (D). If you do not wish to have
dimming capability, please move the switch to the
"OFF" position (X).

Install 9-volt battery (included) in transmitter and
then re-attach the battery cover.
[IMPORTANT: To prevent damage to transmitter,
remove the battery if not used for long periods.]

Restore electrical power and then set slider switch on
wall control to the ON position. Within 30 seconds of
turning on the wall control, press and hold the "OFF"
button on the front of the transmitter for 5 seconds or
until light on fan blinks twice. Test the fan and light
functions to confirm the learning process is
complete--see Section 13.

11. Wall Control Operation.

battery

cover

TRANSMITTER

(front)

ON/OFF slider switch - turns wall control ON or OFF
HI button - turns fan to HIGH speed
MED button - turns fan to MEDIUM speed
LOW button - turns fan to LOW speed
FAN OFF button - turns fan OFF

LIGHT button - turns light ON/OFF when pressed

once; dims light when pressed and held down

page 9

12. Remote Control Operation.

HI button - turns fan to HIGH speed
MED button - turns fan to MEDIUM speed
LOW button - turns fan to LOW speed
OFF button - turns fan OFF

button - controls LIGHT function: turns light
ON/OFF when tapped quickly. Pressing and
holding button down for more than 0.7
seconds converts it into a dimmer. Auto resume
capability keeps light at same brightness level as
the last time it was turned off.

13. Testing Your Fan.

It is recommended that you test fan before finalizing
installation. Locate ON/OFF slider switch on wall
control and set to the ON position. Test light and
dimmer function and then test fan speeds. Next, locate
remote control transmitter. Test fan speeds with the
different fan speed buttons on remote control. Test the
light ON/OFF function with the button on the
remote control. Test dimmer function by holding down
the button for more than 2 seconds. (diagram 1) If
the remote control operates all of the functions of the
fan and light, battery has been installed correctly. If fan
and/or light do (does) not function, please refer to
"Troubleshooting" section to solve any issues.

Turn fan completely off before moving the reverse
switch (located on top of motor housing). Set reverse
switch to recirculate air depending on the season:

- LEFT position in summer (diagram 2)

- RIGHT position in winter (diagram 3)
A ceiling fan will allow you to raise your thermostat
setting in summer and lower your thermostat setting in
winter without feeling a difference in your comfort.

motor
housing
(topside)

reverse switch

wall

control

remote control

transmitter

Important: Reverse switch must be set either
completely to the LEFT or completely to the RIGHT for fan
to function. If the reverse switch is set in the middle
position (diagram 4), fan will not operate.

NOTE: If the remote control interferes with other
appliances, change code switches on the transmitter to
another code. If you do change the code, turn power
off first, remove the battery cover and lift the battery
out of the compartment. After setting the new code, go
back to the instructions in the last paragraph of
Section 10 (page 9).

page 10

diagram 1

diagram 2 diagram 3 diagram 4

Troubleshooting.

Warranty.

WARNING: Failure to disconnect power supply prior to
troubleshooting any wiring issues may result in serious
injury.

Problem: Fan fails to operate.
Solutions:

1. Check power to wall switch/wall control.

2. Verify that reverse switch is set completely in either
direction.

3. Check to be sure code switches in remote control
transmitter and wall control are set properly.

4. Verify that receiver is wired properly.

5. Verify that wall control is wired properly.

6. Check to be sure fan is wired properly.

7. Learning process between fan, remote control
transmitter and wall control may not have been successful
and code was not activated. Turn off power and repeat
instructions in the last paragraph of Section 10 (page 9).

8. Check that red light on remote control transmitter turns
on when a button is pressed indicating that the battery is
good.

Problem: Light kit (optional) not lighting.
Solutions:

1. Check wall switch to fan/wall control.

2. Check that wires in canopy are wired properly.

3. Check to be sure code switches are set properly in
remote control transmitter and wall control.

4. Verify that male and female plugs in LED light kit are
connected properly.

5. Learning process between fan, remote control
transmitter and wall control may not have been successful
and code was not activated. Turn off power and repeat
instructions in the last paragraph of Section 10 (page 9).

Problem: Fan operates but light fails (if applicable).
Solutions:

1. Check to be sure wires in canopy are wired properly.

2. Verify that male and female plugs in LED light kit are
connected properly.

Problem: Fan and/or light fail to operate with remote
control.

Solutions:

1. Check battery power to remote control.

2. Check to be sure code switches are set properly in
remote control transmitter and wall control.

3. Learning process between fan, remote control
transmitter and wall control may not have been successful
and code was not activated. Turn off power and repeat
instructions in the last paragraph of Section 10 (page 9).

Problem: Fan wobbles.
Solutions:

1. Use the balancing kit provided in one of the hardware
packs. If no blade balancing kit is provided, please call

Customer Support, 1-800-486-4892, to request one.

2. Check to be sure set screw(s) on motor housing yoke is
(are) tightened securely.

3. Check to be sure set screw on hanging ball is tightened
securely.

CRAFTMADE/ELLINGTON LIFETIME WARRANTY:
CRAFTMADE/ELLINGTON warrants this fan to the original
household purchaser for indoor use under the following
provisions:
1-YEAR WARRANTY: CRAFTMADE/ELLINGTON will replace
or repair any fan which has faulty performance due to a
defect in material or workmanship. Contact
Craftmade/Ellington Customer Service at 1-800-486-4892
to arrange for return of fan. Return fan, shipping prepaid, to
Craftmade/Ellington. We will repair or ship you a
replacement fan, and we will pay the return shipping cost.
5-YEAR WARRANTY: CRAFTMADE/ELLINGTON will repair or
replace at no charge to the original purchaser any fan
motor that fails to operate satisfactorily when failure
results from normal use.
RETURN FAN MOTOR ONLY, shipping prepaid, to
Craftmade/Ellington. We will repair or ship purchaser a
replacement motor and Craftmade/Ellington will pay the
return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY:
CRAFTMADE/ELLINGTON will repair the fan, at no charge
for labor only to the original purchaser, if the fan motor
fails to operate satisfactorily when failure results from
normal use. Parts used in the repair will be billed to the
purchaser at prevailing prices at time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade/Ellington nor the manufacturer will
assume any liability resulting from improper installation or
use of this product. In no case shall the company be liable
for any consequential damages for breach of this, or any
other warranty expressed or implied whatsoever. This
limitation as to consequential damages shall not apply in
states where prohibited.

Parts Replacement.

For parts and information, please refer to
"Parts Inventory" on page 2.
Craftmade/Ellington Customer Support:

1-800-486-4892

www.craftmadebrands.com

JMLI1512

page 11

F.P.O.

For Placement Only

Triad

Guía de instalación

LEER ESTAS INSTRUCCIONES Y

GUARDARLAS PARA UTILIZACION FUTURA

F. P. O.

For Placement Only

Para modelos:

TRI54BNK3
TRI54ESP3

Indice de materias:

Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación. Pág. 3
Instalación del soporte de montaje. Pág. 3
Ensamblaje del ventilador. Págs. 4 - 5
Instalación eléctrica. Págs. 5 - 6
Colocación de la cubierta decorativa. Pág. 7
Colocación de las aspas. Pág. 7
Instalación del juego de luz (opcional). Págs. 7 - 8
Proceso de aprendizaje automático./
El activar el código. Pág. 9
Funcionamiento del control de pared. Pág. 9
Funcionamiento del control remoto. Pág. 10

E192641

peso neto del ventilador: 8,47 kg (18,63 lb)

Verificación del funcionamiento del
ventilador. Pág. 10
Localización de fallas. Pág. 11
Garantía. Pág. 11
Piezas de repuesto. Pág. 11

IMPRESO EN CHINA

SUGERENCIAS DE SEGURIDAD.

ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles
principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.

1. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR

SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.

PRECAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas

del ventilador que tengan bordes afilados.

2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código
Nacional Eléctrico y ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de
la casa/el edificio son de colores diferentes a los cuales se refieren en las instrucciones, favor de buscar un
electricista calificado.

3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la
rotación de las aspas, y por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas.
Debe instalar el ventilador para que las puntas de las aspas queden a una distancia de por lo menos 76
centímetros (30 pulgadas) de las paredes y otras estructuras verticales.

4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener
por lo menos 16 kilogramos (35 libras). La caja de salida debe tener apoyo directo de la estructura del edificio.
Sólo usar cajas de salida registradas con CUL (Canadá) o UL (EEUU) que indican que "sirven para ventilador"
("FOR FAN SUPPORT" en inglés).

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida
marcada "Aceptable para sostener ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lb)
or less"] y utilizar los tornillos proporcionados con la caja de salida. La mayoría de las cajas de salida que normalmente se
usan para sostener los aparatos de alumbrado no siempre son apropiadas para sostener ventiladores y es posible que las
tenga que reemplazar. En caso de duda, consultar con un electricista calificado.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos
con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del
ventilador. Si el calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los cables
principales del ventilador al cual corresponda cada uno, consultar con un electricista para informarse sobre el tamaño
correcto de conectores para cable que se debe usar.

5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador
deben tener el símbolo CUL (Canadá) o UL (EEUU) y también deben indicar que sirven para uso con este
ventilador. Los interruptores deben ser interruptores de uso general CUL (Canadá) o UL (EEUU). Referirse a las
instrucciones incluidas con el juego de luz y los interruptores para ensamblarlos correctamente.

6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.

7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados
para arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el
conductor a tierra a un lado y el conductor a tierra del equipo al lado opuesto.

ADVERTENCIA: Para reducir el riesgo de incendio o una descarga eléctrica, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama
completa. [El usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador causará

un zumbido recio del ventilador.] (Nota: Este ventilador sí sirve para usar con control remoto.)

8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.

9. No insertar ningún objeto entre las aspas mientras estén rotando.

ADVERTENCIA: Para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni
durante la instalación. No insertar objetos entre las aspas mientras estén rotando.

ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando
alrededor del ventilador o limpiándolo.

10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo
para su limpieza general.

ADVERTENCIA: Para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas

DISTINTAS a las provistas con este ventilador se invalidará la garantía.

NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar

todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución
son factores necesarios en la instalación y la operación de este ventilador.

página 1

1. Desempaquetado del ventilador.

Abrir el empaque cuidadosamente. Sacar los artículos
del embalaje. Sacar el motor y ponerlo en una alfombra
o en el embalaje para evitar rayar el acabado. *Se
pueden desechar las piezas de estabilización del motor
en este momento. Guardar la caja de cartón o el
empaquetamiento original en caso de que tenga que
mandar el ventilador para alguna reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.

2. Inventario de piezas.

a. soporte de montaje. 1 unidad

b. cubierta decorativa. 1 unidad

c. tubo y bola que sirve para colgar. 1 unidad

d. bastidor del motor. 1 unidad

a

d

*

b

ef

c

e. control de pared y placa. 2 unidades distintas

f. transmisor del control remoto. 1 unidad

g. receptor del control remoto. 1 unidad

h. cubierta del cuello. 1 unidad

i. tapa de la cubierta decorativa (en paquete de

artículos de ferretería). 1 unidad

j. aspa. 3 unidades

k. placa de conexión. 1 unidad

l. juego de luz LED. 1 unidad

m. pantalla de vidrio. 1 unidad

n. cubierta de metal. 1 unidad

o. placa de la cubierta de metal. 1 unidad

g

j

k

h

l

i

m

n

p

o

con el

control de

pared

con el
control

p. paquetes de artículos de ferretería

RECORDATORIO IMPORTANTE:

Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.

página 2

3. Preparación para la instalación.

borde del aspa

Para prevenir daño corporal y otros daños, estar seguro
de que el lugar en donde va a colgar el ventilador le
permite un espacio libre de 2,13m (7 pies) entre las
puntas de las aspas y el piso y 76cm (30 pulg.) entre las
aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
37,2 metros cuadrados (400 pies cuadrados).

Se puede colgar este ventilador con el tubo en un
techo regular (sin inclinación) o abovedado. La
longitud colgante se puede extender comprando un
tubo más largo (con diámetro de 1,27cm/0,5 pulg.).

No hay ningún otro tipo de instalación, como al ras
con el techo, disponible para este ventilador.

Se necesitan las herramientas siguientes para la
instalación:

Destornillador de estrella Phillips, destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.

2,13 m

(7 pies)

instalación
con tubo

76cm

(30

pulg.)

3,66m - 6,1m

12 pies - 20 pies

instalación al ras
con el techo

El ángulo de
inclinación de un techo
abovedado no debe
exceder los 25 grados.

3,66m - 6,1m

12 pies - 20 pies

4. Instalación del soporte de montaje.

Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.

ADVERTENCIA: El no desconectar el suministro de fuerza antes
de la instalación puede tener por resultado lesiones graves.

Quitar el aparato existente.

ADVERTENCIA: Si utiliza una caja de salida existente, asegurarse
de que la caja de salida esté firmemente conectada a la
estructura del edificio y que sea capaz de sostener el peso total
del ventilador. Asegurarse de que la caja de salida indique
claramente que "Sirve para ventilador" (FOR FAN SUPPORT); si
no, se debe reemplazar con una caja de salida aprobada. El no
hacer el cambio si es necesario puede resultar en lesiones graves.

PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor a
tierra (cable VERDE o pelado).

Instalar el soporte de montaje utilizando los tornillos
originales, las arandelas de resorte y las arandelas planas de su
nueva o existente caja de salida.* Si hace la instalación en un
techo abovedado, colocar el soporte de montaje con la
abertura dirigida hacia la parte alta del techo. Arreglar el
alambrado eléctrico (los cables) en la parte de atrás del
soporte y lejos de la abertura del soporte.

*Nota: Es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve para
sostener el ventilador.

soporte de montaje

arandelas planas

tornillos de la caja

de salida

ON

ON

OFF

OFF

arandelas
de resorte

página 3

5. Ensamblaje del ventilador.

Quitar la bola que sirve para colgar del tubo provisto
aflojando el tornillo de fijación de la bola que sirve para
colgar. Bajar la bola que sirve para colgar y sacar el perno
de tope y luego quitar la bola que sirve para colgar
deslizándola.

Aflojar los tornillos de fijación del cuello y las tuercas en la
parte superior del bastidor del motor. Quitar el perno y la
clavija del cuello del bastidor del motor.
diagrama 2.]

[Referirse al diagrama 1.]

[Referirse al

de fijación

diagrama 1

cableado

tornillo

perno de tope

bola que sirve
para colgar

cable de seguridad

Sugerencia: Para preparar los cables para pasarlos por el
tubo, poner un pedacito de cinta aisladora en la punta de
los cables--esto mantendrá los cables juntos al pasarlos
por el tubo.

Determinar el largo del tubo que desea usar. Pasar los
cables del ventilador y el cable de seguridad a través del
extremo del tubo que tenga rosca y con cuidado jalar el
cableado en exceso por la parte de arriba del tubo.
[Referirse al diagrama 2.]

Enroscar el tubo en el cuello del bastidor del motor hasta
alinearse los agujeros para el perno y la clavija en el tubo
con los del cuello—asegurarse de que no se tuerzan los
cables. Volver a introducir el perno y la clavija que se
quitaron anteriormente. Apretar los tornillos de fijación
del cuello y la tuerca completamente.
diagrama 2.]

Localizar la tapa de la cubierta decorativa en uno de los
paquetes de artículos de ferretería. Deslizar la cubierta
del cuello, la tapa de la cubierta decorativa y la cubierta
decorativa por el tubo.
tiene que voltear la tapa de la cubierta decorativa para
que el lado brillante dé al bastidor del motor.)

Pasar los cables y el cable de seguridad por la bola que
sirve para colgar y luego deslizar la bola que sirve para
colgar sobre el tubo--la parte de arriba del tubo debe
tener el agujero para el tornillo de fijación en ese
extremo; usar ese agujero al colocar el tornillo de fijación.
Introducir el perno de tope en la parte de arriba del tubo
y subir la bola que sirve para colgar. Asegurarse de que el
perno de tope se ponga en línea con las ranuras dentro
de la bola que sirve para colgar. Apretar bien el tornillo de
fijación.

[Referirse al diagrama 2.

[Referirse al diagrama 3.]

[Referirse al diagrama 4.]

]

[Referirse al

(Nota: Se

clavija

diagrama 2

cubierta

decorativa

tubo

tubo

tornillo de
fijación del cuello
y tuerca

perno

bastidor
del motor

cable de seguridad

tapa de la
cubierta decorativa

cubierta
del cuello

bastidor
del motor

ADVERTENCIA: Si no se aprieta bien el tornillo de fijación
(en la bola que sirve para colgar) es posible que se afloje
el ventilador y que se caiga.

[El "Ensamblaje del ventilador" continúa en la página
siguiente.]

NOTA: No se debe concluir que las precauciones de
seguridad importantes e instrucciones en este manual
van a abarcar todas las condiciones y situaciones
posibles que puedan ocurrir. Se debe entender que el
sentido común y la precaución son factores necesarios
en la instalación y la operación de este ventilador.

página 4

diagrama 3

agujero para el
tornillo de fijación

perno

de tope

bola que sirve
para colgar

diagrama 4

5. Ensamblaje del ventilador. (cont).

Ya que esté sujetado el soporte de montaje a la caja de salida y
capaz de apoyar el ventilador, usted está listo para colgar el
ventilador. Agarrar el ventilador firmemente con las dos manos.
Deslizar el tubo por la abertura del soporte de montaje y dejar
que se detenga la bola que sirve para colgar en el soporte de
montaje. Girar la bola que sirve para colgar hasta que la ranura
de la bola que sirve para colgar se alinee con la parte saliente del
soporte de montaje.

ADVERTENCIA: El no alinear la ranura en la bola que sirve para
colgar con la parte saliente del soporte de montaje puede
causar lesiones graves o la muerte.

Sugerencia: Solicitar ayuda de otra persona para mantener la
escalera sujeta y para que le suba el ventilador cuando usted ya
esté preparado en la escalera para colgarlo.

Encontrar un punto de acoplamiento seguro (se recomienda la
viga de madera en el techo) y asegurar el cable de seguridad.
Utilizar tornillo para madera para trabajos pesados, arandela y
arandela de seguridad (no provistos) en el bucle del cable de
seguridad. Si es necesario, ajuste el bucle en el extremo del cable
de seguridad. El bucle en el extremo del cable de seguridad
debe ser de tal tamaño que pase justo sobre la punta de la parte
roscada del tornillo para madera. Poner el cable a prueba jalando

con alicate la parte suelta en la punta del cable. Si el cable se desliza
o se reduce el bucle del cable por donde pasa el tornillo, hay que
ajustar el bucle de nuevo. Se puede poner el cable en exceso en el

área del techo.

viga de

madera

bucle del cable

de seguridad

tornillo para
madera y
arandela

cable de
seguridad

parte saliente del
soporte de montaje

ranura en la bola
que sirve para colgar

bastidor
del motor

6. Instalación eléctrica.

ADVERTENCIA

electricidad que suplen corriente a la caja de salida y
asegurarse de que el interruptor de luz esté APAGADO.

PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor a
tierra (VERDE o pelado).

Asegurarse de que todas las conexiones eléctricas cumplan
con los Códigos o las Ordenanzas Locales y el Código Nacional
Eléctrico. Si usted no está familiarizado con el alambrado
eléctrico o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren en el diagrama al lado, favor
de buscar un electricista calificado.

Una vez que el ventilador esté bien sujeto en el soporte de
montaje, alambrar el RECEPTOR con los conectores para
cable provistos así como se muestra en el diagrama al lado.
Sugerencia: Mientras está haciendo la instalación eléctrica,
recordar que los cables no deben impedir el
posicionamiento del receptor en el soporte de montaje.

* Como una medida de seguridad adicional, envolver cada
conector para cable por separado con cinta aisladora.

Meter el receptor (con el lado plano boca arriba) en el
soporte de montaje y cuidadosamente empujar los cables y
los conectores para cable que tienen cinta dentro de la caja
de salida. Dejar que la antena del receptor del control
remoto se quede fuera del soporte de montaje.

: Apagar los cortacircuitos en el panel de

alambre conductor blanco

alambre conductor negro

azul

blanco
negro

del ventilador

del receptor

negro

blanco

azul

receptor

(cableado para el receptor)

toma de tierra
(verde o pelada)

toma de tierra
(verde o pelada)

blanco

negro

del techo

del receptor

negro

Entrada CA L

blanco

Entrada CA N

antena

página 5

6. Instalación eléctrica. (cont.)

PARA HACER LA INSTALACION ELECTRICA DEL
CONTROL DE PARED, quitar el interruptor de pared
existente. Alambrar el CONTROL DE PARED con los
conectores para cable provistos así como se muestra

en el diagrama al lado.

* Como una medida de seguridad adicional, envolver
cada conector para cable con cinta aisladora.
Delicadamente meter los cables y los conectores para
cable que tienen cinta dentro de la caja de salida.

Las modificaciones no aprobadas por la parte responsable de la conformidad
podrían invalidar la autorización del usuario para manejar el equipo.

*NOTA: Se han hecho pruebas en este equipo y se ha comprobado que cumple con los límites para un
aparato digital de clase B, de acuerdo con la Parte 15 de las Reglas de la FCC. Se concibieron estos
límites para proveer protección razonable contra la interferencia adversa en una instalación residencial.
Este equipo produce, usa y puede radiar energía de radiofrecuencia y, si no se instala y no se usa según
las instrucciones, puede causar interferencia adversa en la radiocomunicación. Sin embargo, no hay
ninguna garantía de que no habrá interferencia en una instalación en particular. Si este equipo sí causa
interferencia adversa en la recepción de radio o televisión, que se puede determinar apagando y
prendiendo el equipo, se le urge al usuario a intentar rectificar la inter ferencia tomando una o más de
las medidas que siguen:
* Orientar la antena de nuevo o localizarla en otro sitio.
* Aumentar la separación entre el equipo y el receptor.
* Conectar el equipo a un tomacorriente en un circuito distinto al cual está

conectado el receptor.

Solicitar ayuda del distribuidor o un técnico de radio/televisión.

Usar un bolígrafo o un destornillador pequeño para
programar los conmutadores de las unidades de

caja de

salida

control remoto 1 a 4 en el control de pared. Viene de
la fábrica en una posición predeterminada y no se
recomienda usarla. Anotar la secuencia de los

números en secuencia para usarla en la sección 10.

Nota: Ya que este ventilador viene con bombillas LED,
el interruptor del reductor de luz (etiquetado D y X)
está programado de antemano en posición
"ENCENDIDO" (D). Si no desea tener la capacidad de
bajar las luces, favor de mover el interruptor a la
posición "APAGADO" (X).

Sujetar el control de pared a la caja de salida y
asegurarlo con los tornillos del interruptor de pared
original. Sujetar la placa (incluida) al control de pared
usando los 2 tornillos provistos con el control de
pared.

(cableado para el control de pared)

7. Colocación de la cubierta decorativa.

Localizar los 2 tornillos en la parte inferior del
soporte de montaje y quitar el tornillo que está
localizado más cerca del extremo abierto del
soporte de montaje. Aflojar parcialmente el otro
tornillo. Elevar la cubierta decorativa hasta el
soporte de montaje. Poner la parte redondeada
del agujero con ranura en la cubierta decorativa
encima del tornillo aflojado en el soporte de
montaje y empujar hacia arriba. Girar la cubierta
decorativa para cerrarla. Volver a introducir el
tornillo que se quitó y luego apretar bien ambos
tornillos.

cubierta
decorativa

negro

(ENTRADA CA

del cortacircuitos)

tierra

verde/

pelado

verde

negro (AL ventilador)

negro

negro

AL SUMINISTRO de fuerza)

(

control

de pared

1
2
3
4
X

D

placa

conmutadores
de las unidades
de control
remoto

interruptor del
reductor de
luz

soporte de
montaje

tornillo

Subir la tapa de la cubierta decorativa hasta la
cubierta decorativa, alineando la parte
redondeada de los agujeros con ranura en la tapa
de la cubierta decorativa con las cabezas de
tornillo en el fondo de la cubierta decorativa.
Girar la tapa de la cubierta decorativa a la
derecha (en sentido de las agujas del reloj) hasta
que ya no gire.

página 6

tornillo

tapa de la
cubierta decorativa

8. Colocación de las aspas.

Para ahorrar tiempo: Se pueden poner las
arandelas en los tornillos que son para las
aspas antes de colocar las aspas.

Localizar los 9 tornillos y arandelas para fijar
las aspas en uno de los paquetes de artículos
de ferretería. Colocar el aspa encima del
brazo para el aspa, alineando los agujeros en
el aspa con los agujeros en el brazo para el
aspa como se muestra. Introducir 3 tornillos
para fijar el aspa (junto con las arandelas) con
los dedos primero y luego apretarlos bien
con un destornillador de estrella Phillips.
Repetir el procedimiento con las demás
aspas.

Nota: Apretar los tornillos para fijar las aspas
dos veces al año.

tornillos y arandelas
para fijar el aspa

bastidor
del motor

aspa

brazo para el aspa

(fijado de antemano)

9. Instalación del juego de luz (opcional).

Si desea UTILIZAR el juego de luz, quitar 1
tornillo de la placa del motor en el lado
inferior del motor y parcialmente aflojar los
otros 2 tornillos. Alinear los agujeros con
ranura en la placa de conexión con los
tornillos aflojados en la placa del motor,
dejando que el enchufe hembra del bastidor
del motor pase por el agujero de en medio de
la placa de conexión. Girar la placa de
conexión para cerrarla. Volver a introducir el
tornillo que se quitó anteriormente y apretar
bien los 3 tornillos con destornillador de
estrella Phillips.

[La "Instalación del juego de luz" continúa
en la página siguiente.]

placa del

motor

placa de
conexión

enchufe hembra

página 7

9. Instalación del juego de luz (opcional). (cont).

Quitar 1 tornillo del lado inferior de la placa
de conexión y parcialmente aflojar los otros 2
tornillos.

Conectar el enchufe macho del juego de luz
LED al enchufe hembra del bastidor del
motor, haciendo combinar los colores del
enchufe macho con los del enchufe hembra
para un ajuste correcto. Asegurarse de que se
conecten bien los enchufes.

placa de
conexión

Con cuidado arreglar los cables dentro de la
placa de conexión. Alinear los agujeros con
ranura en el juego de luz LED con los tornillos
aflojados en la placa de conexión. Girar el
juego de luz LED para cerrarlo. Volver a
introducir el tornillo que se quitó
anteriormente y apretar bien los 3 tornillos.

Alinear las ranuras en la pantalla de vidrio con
los nódulos dentro del juego del luz LED y
empujar la pantalla de vidrio delicadamente
hacia arriba. Girar la pantalla de vidrio hacia la
DERECHA (en sentido de las agujas del reloj)
hasta que se quede encajada.

Con MUCHO CUIDADO jalar hacia abajo en la
pantalla de vidrio para asegurarse de que se
quedó bien sujetada.

Si NO desea utilizar el juego de luz, localizar
los 3 postes pequeños dentro de la cubierta
de metal y alinearlos con ranuras largas en el
borde de la placa de la cubierta de metal.
Empujar la cubierta de metal hacia arriba y
girar la cubierta de metal hacia la DERECHA
(en sentido de las agujas del reloj) hasta que
se quede encajada.

PRECAUCION: No instalar el juego de luz LED

ni conectar los enchufes macho y hembra si
NO desea utilizar el juego de luz.

enchufe macho

enchufe hembra

placa del

motor

juego de

luz LED

pantalla

de vidrio

placa de la
cubierta de metal

cubierta
de metal

página 8

10. Proceso de aprendizaje automático./

El activar el código.

PRECAUCION: Se puede programar el transmisor del control
remoto para usar con varios receptores o ventiladores. Si no
desea hacer esto, apagar el interruptor de cualquier otro
receptor o ventilador programable.

El transmisor del control remoto está equipado con
16 combinaciones de códigos para prevenir posibles
interferencias de o a otras unidades de control remoto
como abridores de puertas, alarmas de carro o sistemas de
seguridad. Si encuentra que su ventilador y juego de luz se
prenden y se apagan sin usar su control, simplemente
cambiar el código de combinación en el control remoto (y
control de pared). Para programar el código, seguir estos

pasos:

Quitar la tapa de la batería en la parte de atrás del
transmisor.

Usar un bolígrafo o un destornillador pequeño para
programar los conmutadores de las unidades de control
remoto 1 a 4 en el transmisor. Usar la misma serie de

números que se usó cuando se hizo el cableado del
control de pared en la sección 6.

Nota: Ya que este ventilador viene con bombillas LED, el
interruptor del reductor de luz (etiquetado D y X) está
programado de antemano en posición "ENCENDIDO" (D). Si
prefiere no tener la capacidad de bajar la luz, favor de
mover el interruptor a la posición "APAGADO" (X).

interruptor

del reductor

de luz

TRANSMISOR

(parte de atrás)

1

tapa de

la batería

TRANSMISOR

(lado delantero)

conmutadores

de las unidades

de control remoto

batería

Instalar 1 batería de 9 voltios (incluida) en el transmisor y
luego volver a poner la tapa de la batería.
[IMPORTANTE: Para prevenir daño al transmisor, sacar la
batería si no se va a utilizar el transmisor por un tiempo
extendido.]

Volver a conectar la electricidad y luego poner el
interruptor corredero en el control de pared en posición
ON (encendida). Dentro de 30 segundos de haber prendido
el control de pared, oprimir el botón OFF, en el lado
principal del transmisor, por 5 segundos o hasta que la luz
del ventilador parpadee dos veces. Poner a prueba las
funciones de luz y ventilador para confirmar que se haya
terminado el proceso de aprendizaje--ver la sección 13.

11. Funcionamiento del control de pared.

Interruptor corredero ON / OFF - PRENDE o APAGA el control de pared
Botón HI - pone el ventilador en velocidad ALTA
Botón MED - pone el ventilador en velocidad MEDIA
Botón LOW - pone el ventilador en velocidad BAJA
Botón FAN OFF - APAGA el ventilador

Botón LIGHT - ENCIENDE/APAGA la luz cuando se oprime el botón
una vez; al oprimir el botón y mantenerlo oprimido, se atenúa la luz

página 9

12. Funcionamiento del control remoto.

Botón HI - pone el ventilador en velocidad ALTA
Botón MED - pone el ventilador en velocidad MEDIA
Botón LOW - pone el ventilador en velocidad BAJA
Botón OFF - APAGA el ventilador

Botón - controla la función de LUZ: tocándolo ligeramente
ENCIENDE/APAGA la luz. Al mantener el botón oprimido
por más de 0,7 segundos se convierte en reductor de luz.
Tiene una característica especial la cual hace que la luz se
enciende en el mismo nivel de brillantez en que estaba al
apagarla.

13. Verificación del funcionamiento del ventilador.

Se le recomienda poner el ventilador a prueba antes de
terminar la instalación. Regresar la corriente de electricidad
en el cortacircuitos y el interruptor de la luz (si se aplica).
Localizar el interruptor corredero de APAGADO y
ENCENDIDO en el control de pared y ponerlo en posición
ENCENDIDA (ON). Poner a prueba la luz y la función del
reductor de luz y luego las velocidades del ventilador.
Luego, localizar el transmisor del control remoto. Verificar
las velocidades del ventilador con los diferentes botones
de velocidad del control remoto. Poner a prueba la función
de luz de APAGADO y ENCENDIDO con el botón en el
control remoto. Poner a prueba el funcionamiento del
reductor de luz oprimiendo el botón por más de 2
segundos. (diagrama 1) Si el control remoto maneja todas
las funciones de ventilador y luz, se ha instalado bien la
batería. Si el ventilador y/o la luz no funciona(n), favor de
referirse a la sección "Localización de fallas" para resolver
cualquier asunto antes de comunicarse con el Servicio al
cliente.

Apagar el ventilador completamente antes de mover el
interruptor de reversa (localizado en la parte superior del
bastidor del motor). Regularlo para que circule bien el aire
dependiendo de las estaciones del año.

- posición IZQUIERDA en verano (diagrama 2)

- posición DERECHA en invierno (diagrama 3)

Un ventilador de techo le permitirá subir el termostato en
verano y bajarlo en invierno sin notar una diferencia en su
comodidad.
Importante: Hay que mover el interruptor de reversa o
completamente hacia la IZQUIERDA o completamente hacia
la DERECHA para que funcione el ventilador. Si el
interruptor de reversa está puesto en la posición de en
medio (diagrama 4), no funcionará el ventilador.

bastidor

del motor

(parte superior)

interruptor

de reversa

diagrama 1

control

de pared

transmisor

del control

remoto

NOTA: Si el control remoto interfiere con otros aparatos,
cambiar los conmutadores de las unidades de control
remoto en el transmisor (y el control de pared) a otro
código. Si es que cambia el código, cortar la electricidad,
quitar la tapa de la batería y sacar la batería del
compartimiento. Después de programar el nuevo código,
repetir las instrucciones del último párrafo de la sección 10
(página 9).

página 10

diagrama 2 diagrama 3 diagrama 4

Localización de fallas.

Garantía.

ADVERTENCIA: El no desconectar el suministro de fuerza
eléctrica antes de hacer localización de fallas para cualquier
problema de instalación eléctrica puede causar lesiones graves.

Problema: El ventilador no funciona.
Soluciones:

1. Inspeccionar el interruptor de pared del ventilador/control de
pared.

2. Verificar que el interruptor de reversa del ventilador está en una
sola posición, no en medio de las dos.

3. Asegurarse de que los conmutadores de las unidades de control

remoto estén puestos correctamente en el transmisor del control
remoto y el control de pared.

4. Asegurarse de que se hizo correctamente la instalación eléctrica en
el receptor.

5. Verificar la instalación eléctrica del control de pared.

6. Verificar la instalación eléctrica del ventilador.

7. Es posible que no tuvo éxito el proceso de aprendizaje entre el
ventilador, el transmisor del control remoto y el control de pared y
que no se activó el código. Desconectar la electricidad y repetir las
instrucciones en el último párrafo de la sección 10 (página 9).

8. Averiguar que la luz roja se prende en el transmisor del control
remoto cuando se oprima un botón, lo cual significa que sirve la
batería.

Problema: El juego de luz (opcional) no se ilumina.
Soluciones:

Inspeccionar el interruptor de pared del ventilador/control de

1.

pared.

2. Verificar que se hizo correctamente la conexión de cables en la
cubierta decorativa.

3. Asegurarse de que los conmutadores de las unidades de control
remoto estén puestos correctamente en el transmisor del control

remoto y el control de pared.

4.

Asegurarse de que se conectaron bien los enchufes macho y

hembra en el juego de luz LED.

5. Es posible que no tuvo éxito el proceso de aprendizaje entre el
ventilador, el transmisor del control remoto y el control de pared y

que no se activó el código. Desconectar la electricidad y repetir las
instrucciones en el último párrafo de la sección 10 (página 9).

Problema: El ventilador funciona pero la luz no (si aplica).
Soluciones:

1. Verificar que se hizo correctamente la conexión de cables en la
cubierta decorativa.

2.

Asegurarse de que se conectaron bien los enchufes macho y

hembra en el juego de luz LED.

Problema: No funcionan el ventilador ni la luz con el control remoto.
Soluciones:

1. Averiguar la carga de la batería en el control remoto.

2. Asegurarse de que los conmutadores de las unidades de control
remoto estén puestos correctamente en el transmisor del control
remoto y el control de pared.

3. Es posible que no tuvo éxito el proceso de aprendizaje entre el
ventilador, el transmisor del control remoto y el control de pared y
que no se activó el código. Desconectar la electricidad y repetir las
instrucciones en el último párrafo de la sección 10 (página 9).

Problema: El ventilador se tambalea.
Soluciones:

1. Usar el juego para balancear las aspas incluido en uno de los
paquetes de artículos de ferretería. Si no se incluye un juego para

balancear las aspas, llamar al Servicio al cliente, 1-800-486-4892, para
pedir uno.

2. Averiguar que se apretó (apretaron) bien el (los) tornillo(s) de
fijación en el cuello del bastidor del motor.

3. Averiguar que se apretó bien el tornillo de fijación en la bola que
sirve para colgar.

GARANTIA LIMITADA DE POR VIDA DE
CRAFTMADE/ELLINGTON:
CRAFTMADE/ELLINGTON garantiza este ventilador al
comprador original de grupo familiar para uso interior con
las siguientes condiciones:
GARANTIA DE 1 AÑO: CRAFTMADE/ELLINGTON reemplazará
o reparará cualquier ventilador que tenga funcionamiento
deficiente debido a defectos en los materiales o trabajo
manual. Comunicarse con el Servicio al Cliente de
CRAFTMADE/ELLINGTON al 1-800-486-4892 para acordar el
reenvío del ventilador. Devolver el ventilador, con los gastos
de envío propagados, a Craftmade/Ellington. Nosotros
repararemos o reemplazaremos el ventilador y pagaremos
los gastos de envío de regreso.
GARANTIA DE 5 AÑOS: CRAFTMADE/ELLINGTON
reemplazará o reparará sin costo al comprador original,
cualquier motor de ventilador que no funcione de manera
satisfactoria a causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
propagados, a Craftmade/Ellington. Nosotros repararemos
el motor al comprador o le enviaremos uno de reemplazo y
Craftmade/Ellington pagará los gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:
CRAFTMADE/ELLINGTON reparará el ventilador, sin costo al
comprador original por el coste laboral, si el motor del
ventilador no funciona satisfactoriamente a causa del uso
normal. Las piezas que se utilizan en hacer la reparación
serán facturadas al comprador a los precios prevalecientes
en el momento de la reparación.
El comprador original será responsable de todos los
gastos incurridos en sacar, reinstalar y enviar el producto
para reparación.
Esta garantía no se aplica cuando el ventilador tenga
daños por abuso mecánico, físico, eléctrico o por agua
resultando en su mal funcionamiento. Se exenta
específicamente el deterioro en el acabado u otras partes
debido al tiempo o exposición al aire marino bajo esta
garantía.
Ni Craftmade/Ellington ni el fabricante se harán
responsables por lo que pasa por una instalación
inadecuada o el uso impropio de este producto. La
compañía no se hará responsable en ningún caso de ningún
daño emergente por incumplimiento de esta o cualquier
otra garantía expresada o implicada en absoluto. Esta
limitación de daños emergentes no se aplicará en estados
donde es prohibido.

Piezas de repuesto.

Para piezas o información, referirse al
"Inventario de piezas" en la página 2.
Servicio al cliente de Craftmade/Ellington:

1-800-486-4892

www.craftmadebrands.com

página 11
