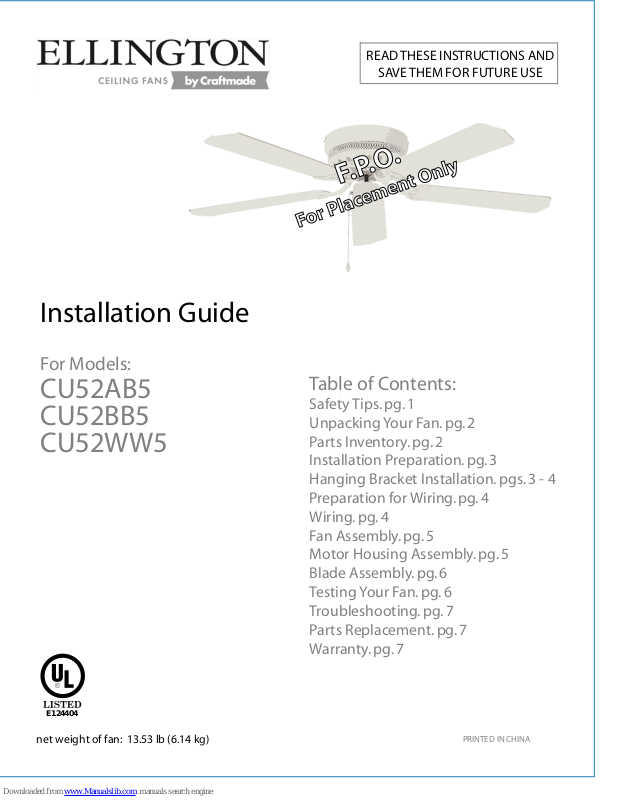

Page 1
Installation Guide
F.P.O.
For Placement Only
READ THESE INSTRUCTIONS AND
SAVE THEM FOR FUTURE USE
F. P. O.
For Placement Only
For Models:
CU52AB5
CU52BB5
CU52WW5
Table of Contents:
Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pgs. 3 - 4
Preparation for Wiring. pg. 4
Wiring. pg. 4
Fan Assembly. pg. 5
Motor Housing Assembly. pg. 5
Blade Assembly. pg. 6
Testing Your Fan. pg. 6
Troubleshooting. pg. 7
Parts Replacement. pg. 7
Warranty. pg. 7
E124404
net weight of fan: 13.53 lb (6.14 kg)
PRINTED IN CHINA
Page 2
SAFETY TIPS.
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit
panel before you begin the fan installation or before servicing the fan or installing accessories.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN
AND SAVE THESE INSTRUCTIONS.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp
edges.
2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code,
and ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are
different colors than those referred to in the instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at
least seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should
be mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or
other upright structures.
4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at
least 35 pounds (16 kilograms). The outlet box must be supported directly by the building structure.
Use only UL listed outlet boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked
"Acceptable for Fan Support of 15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet
box. Most outlet boxes commonly used for the support of lighting fixtures are not acceptable for fan support
and may need to be replaced. Consult a qualified electrician if in doubt.
WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan
are designed to accept only one12 gauge house wire and two lead wires from the fan. If your house wire is larger
than 12 gauge or there is more than one house wire to connect to the corresponding fan lead wires, consult an
electrician for the proper size wire connectors to use.
5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be UL listed and
marked suitable for use with the model fan you are installing. Switches must be UL general use
switches. Refer to the instructions packaged with the light kits and switches for proper assembly.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up
into the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.
WARNING: To reduce the risk of electrical shock or fire, do not use this fan with any solid state speed control
device or control fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan
speed will cause a loud humming noise from fan.]
8. Do not operate the reverse switch until fan has come to a complete stop.
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after
installation. Do not insert objects into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or
cleaning the fan.
10. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened
cloth will be suitable for most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all
possible conditions and situations that may occur. It must be understood that common sense and caution are
necessary factors in the installation and operation of this fan.
page 1
Page 3

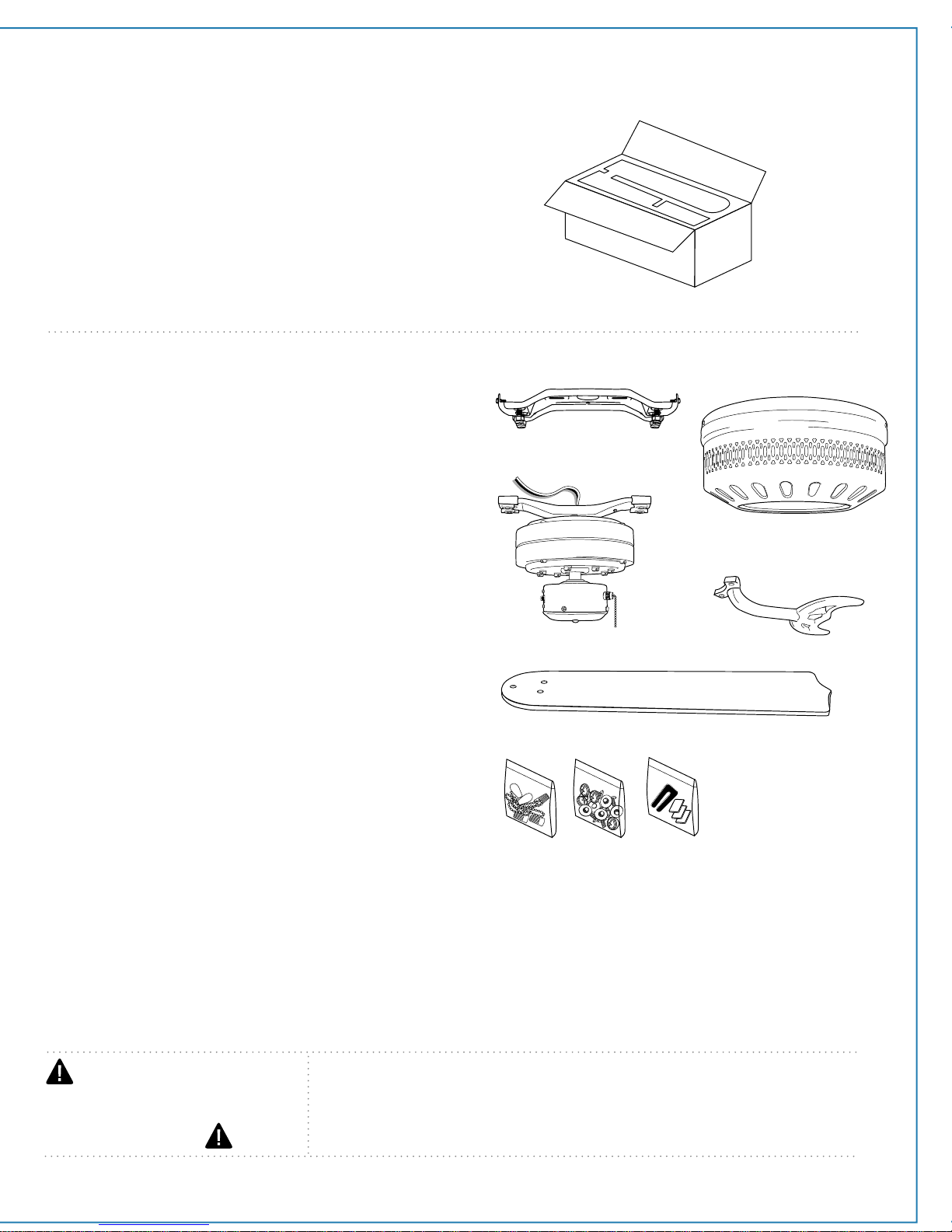

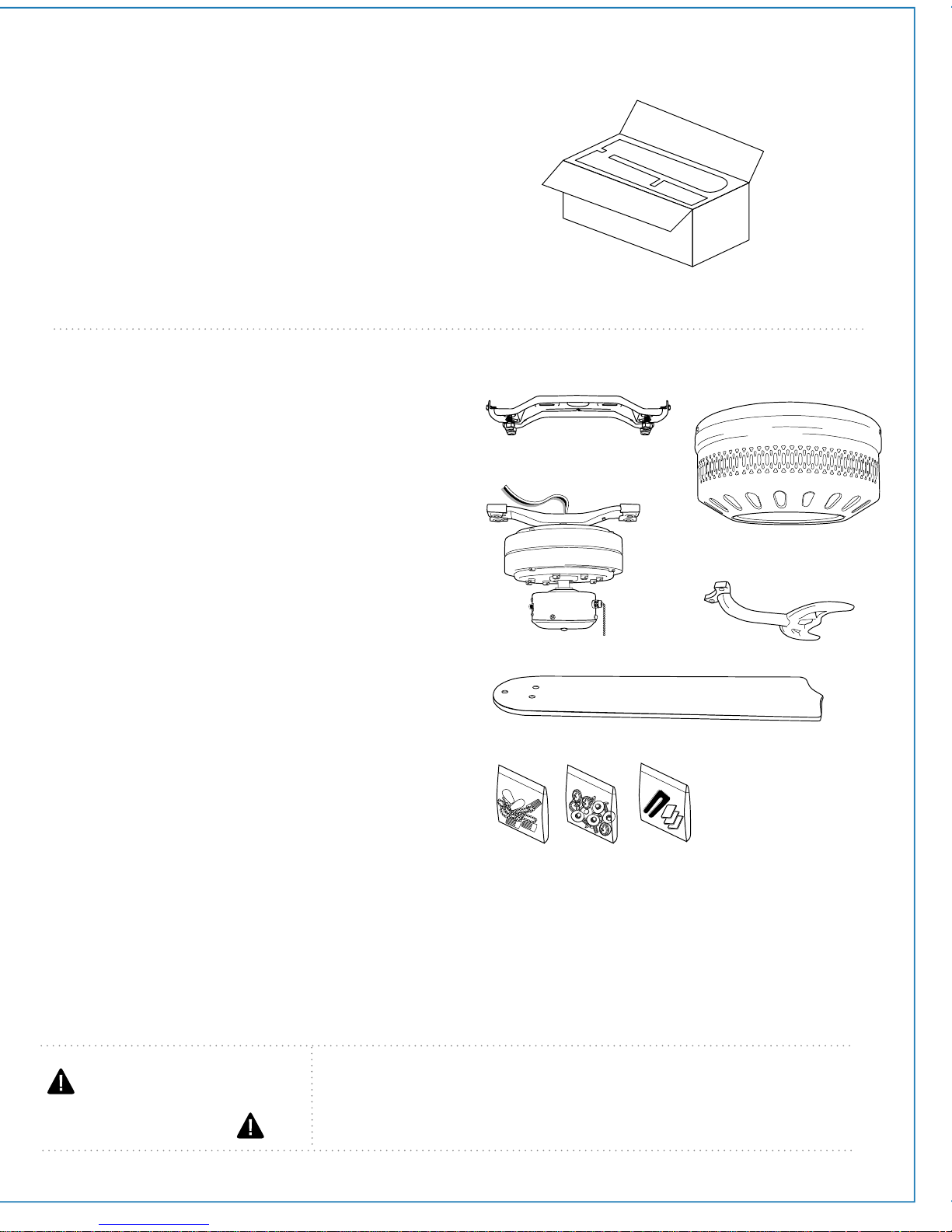

1. Unpacking Your Fan.
Carefully open the packaging. Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.
2. Parts Inventory.
a. hanging bracket. 1 piece
b. motor housing. 1 piece
c. motor assembly. 1 piece
d. blade arm. 5 pieces
e. blade. 5 pieces
f. hardware packs
a
c
e
f
b
d
IMPORTANT REMINDER: You must
use the parts provided with this fan for
proper installation and safety.
page 2
Page 4

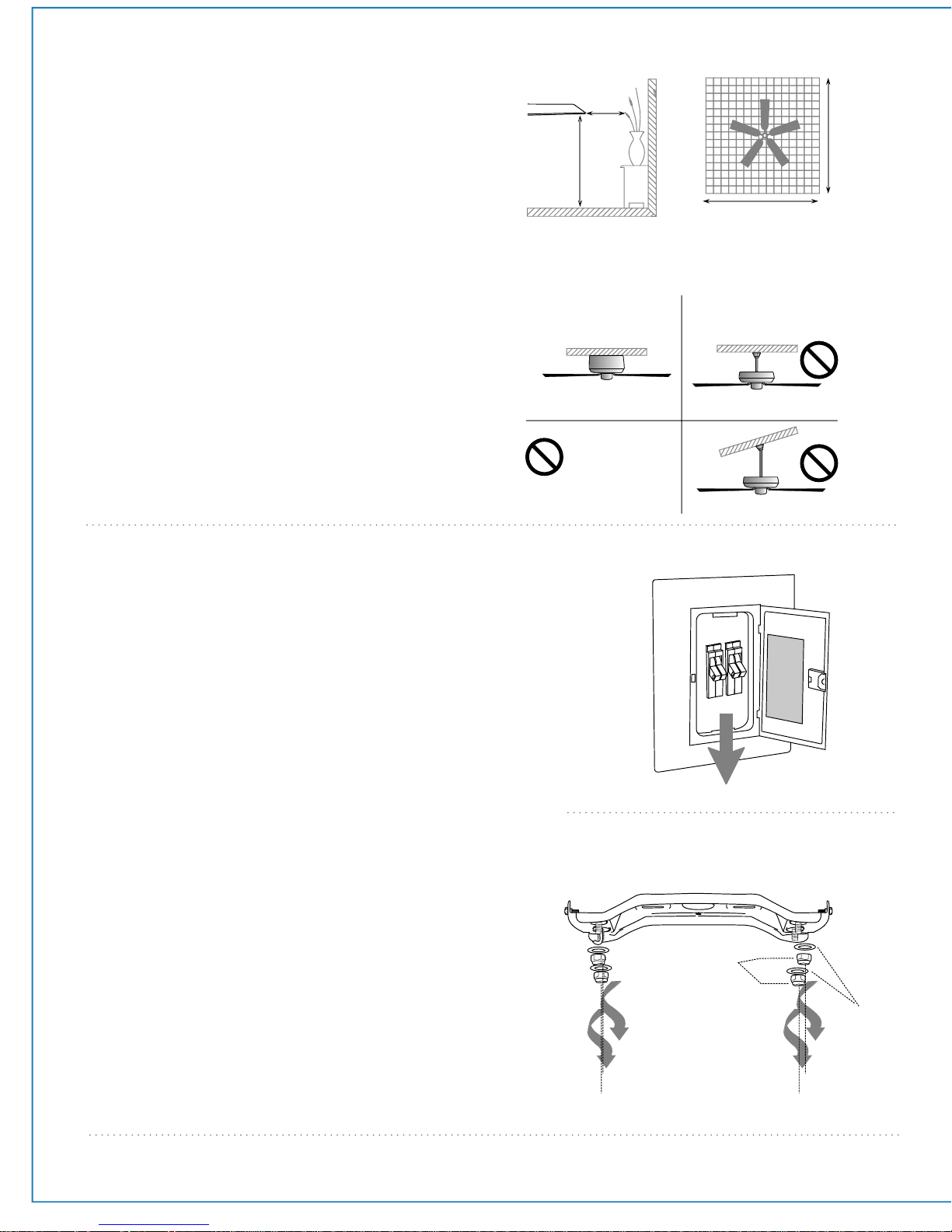

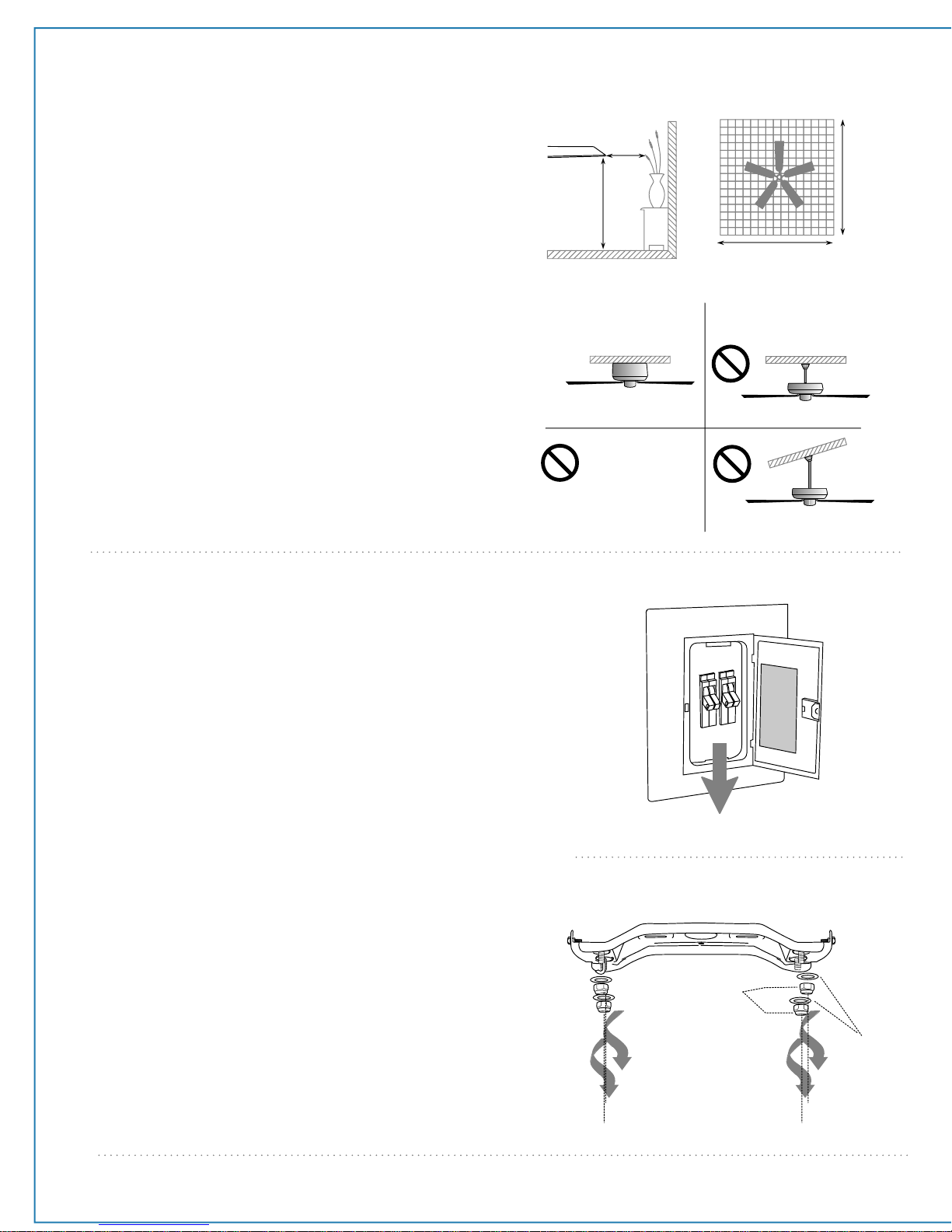

3. Installation Preparation.
blade edge
To prevent personal injury and damage, ensure
that the hanging location allows the blades a
clearance of 7ft. (2.13m) from the floor and 30in.
(76cm) from any wall or obstruction.
This fan is suitable for room sizes up to
400 square feet (37.2 square meters).
This fan can be mounted as a flushmount
on a regular (no-slope) ceiling only. Downrod
installations are not available for this fan.
Installation requires these tools:
Phillips screwdriver, flat-head screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters, and rated electrical tape.
4. Hanging Bracket Installation.
30
inches
7 feet
(76cm)
(2.13m)
flushmount
installation
CANNOT be
installed on
vaulted ceilings
10ft. - 12ft.
(3.05m - 3.66m)
10ft. - 12ft.
(3.05m - 3.66m)
downrod
installation
angled or
Turn off circuit breakers to current fixture from
breaker panel and be sure operating light switch
is turned to the OFF position.
WARNING: Failure to disconnect power supply
prior to installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be
sure the outlet box is securely attached to the
building structure and can support the full weight
of the fan. Ensure outlet box is clearly marked
"Suitable for Fan Support." If not, it must be
replaced with an approved outlet box. Failure to do
so can result in serious injury.
CAUTION: Be sure outlet box is grounded properly
and that a ground wire (GREEN or bare) is present.
Remove 4 motor mounting nuts and flat
washers from hanging bracket--save for later use.
ON
ON
OFF
OFF
hanging bracket
motor
mounting
nuts
flat
washers
["Hanging Bracket Installation" continued on
next page.]
page 3
Page 5

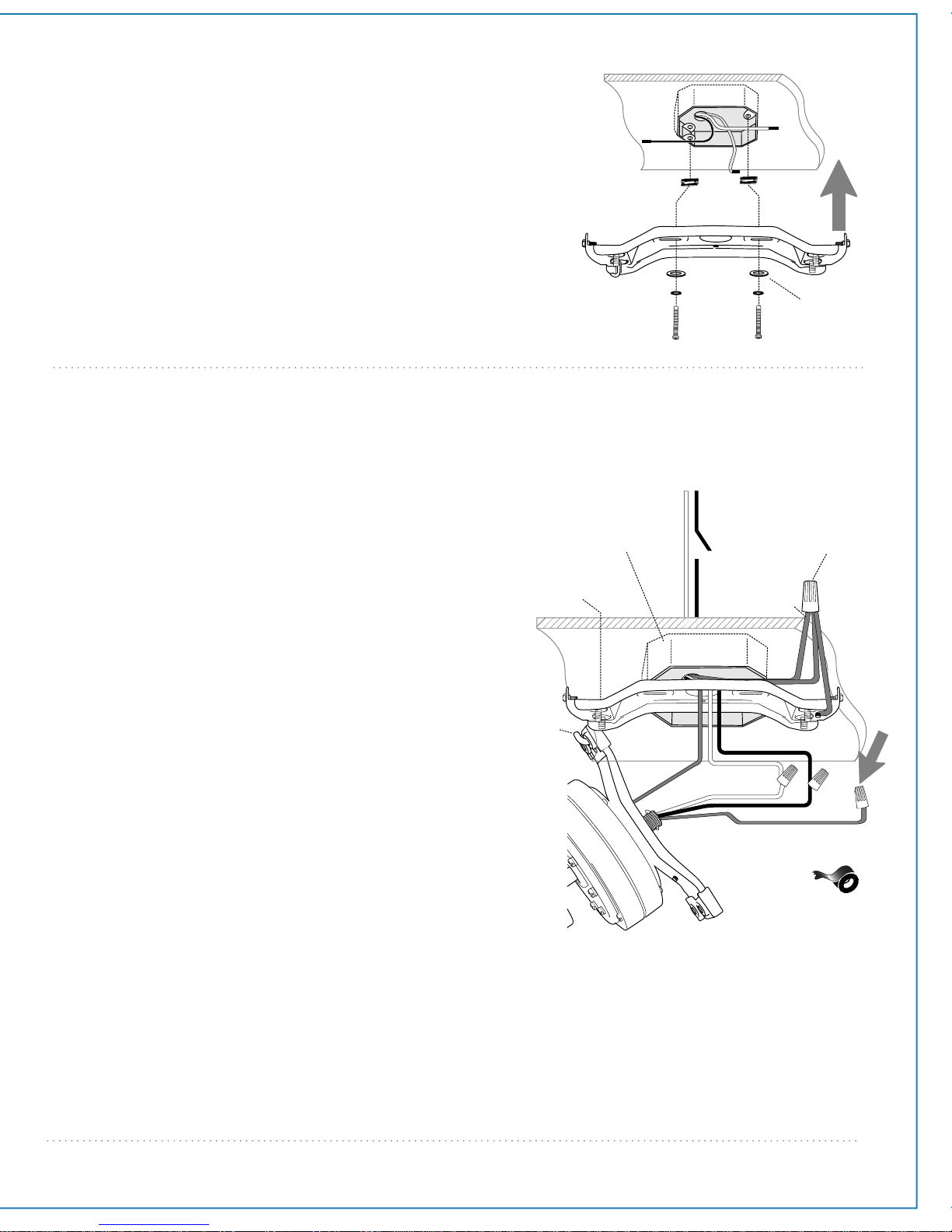

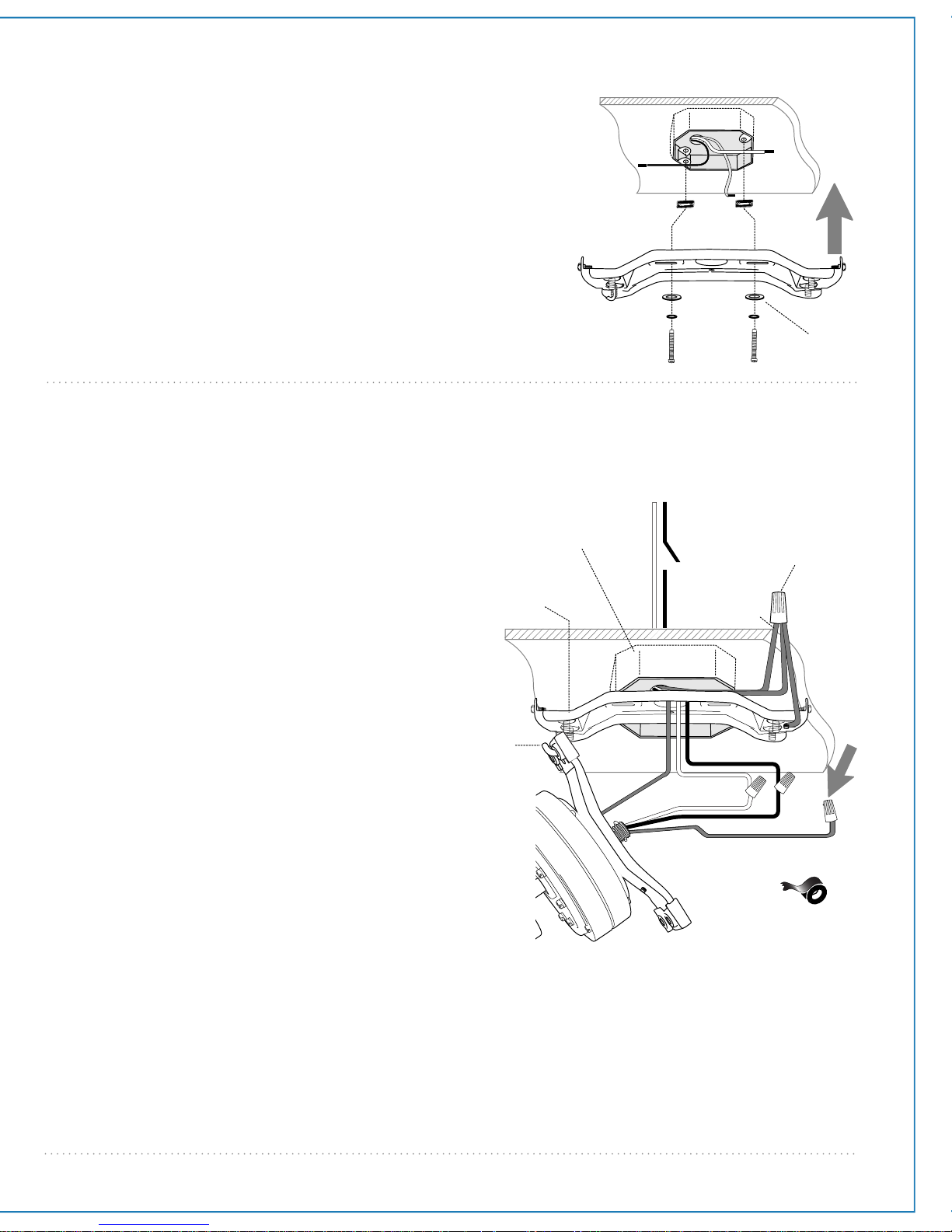

4. Hanging Bracket Installation.
(cont.)
Install hanging bracket to outlet box using original
screws, spring washers and flat washers provided with
new or original outlet box.* Install rubber cushions
between outlet box and hanging bracket (if not already
pre-attached to hanging bracket) to reduce vibration of
metal to metal surfaces. Pull electrical wiring from
outlet box through center hole in the hanging bracket.
rubber cushions
hanging
bracket
*Note: It is very important that you use the proper
hardware when installing the hanging bracket as this will
support the fan.
5. Wiring.
Lift motor assembly to hanging bracket and slide
slot at one end of motor assembly over j-hook on
hanging bracket. This will allow motor assembly
to hang out of the way while wiring.
Tip: Seek the help of another person to hold the
stepladder in place and to lift the fan up to you
once you are set on the ladder.
CAUTION: Be sure outlet box is properly grounded
and that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with
Local Codes or Ordinances and the National
Electrical Code. If you are unfamiliar with electrical
wiring or if the house/building wires are different
colors than those referred to below, please use a
qualified electrician.
When fan is secured in place on the hanging
bracket, electrical wiring can be made as follows:
Connect BLACK wire from fan to BLACK wire
from ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire
from ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together
from fan to BARE/GREEN wire from ceiling with
wire connector provided.
hanging
bracket
j-hook
spring washers
outlet box screws
outlet box
(supply circuit)
WHITE
GREEN
BLACK
SWITCH
GROUND
OR BARE)
WHITE
WHITE
flat
washers
wire
connector
(GREEN
GREEN
BLACK
BLACK
BLUE
*
Since this fan does not come with a light kit, you
will need to cap off the BLUE wire with a wire
connector (as shown with arrow in diagram at
right). [Note: If you elect to purchase a light kit for
the fan, the BLUE wire from the fan must be
connected to the BLACK wire from the ceiling
instead.]
* Wrap each wire connector separately with
electrical tape as an extra safety measure.
motor assembly
page 4
Page 6

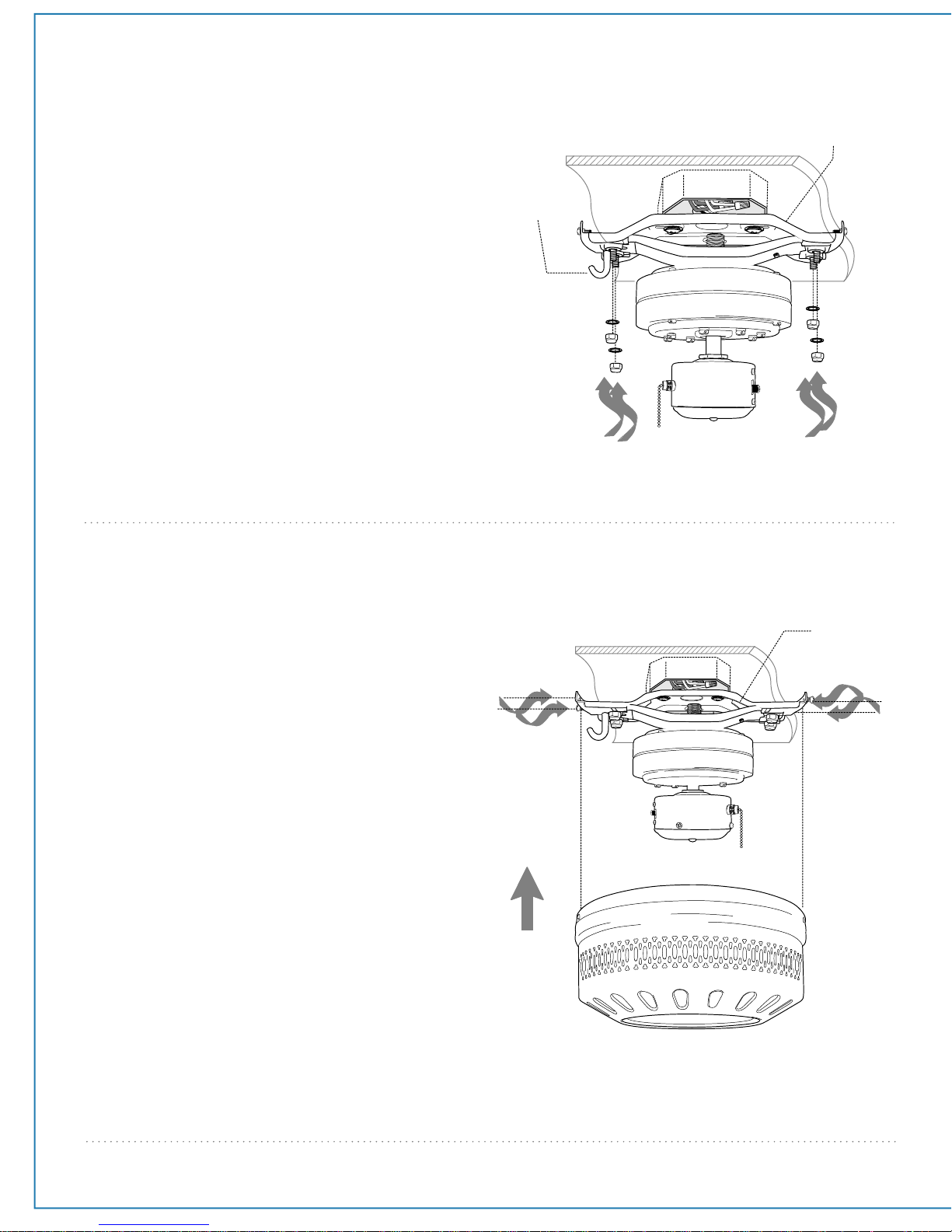

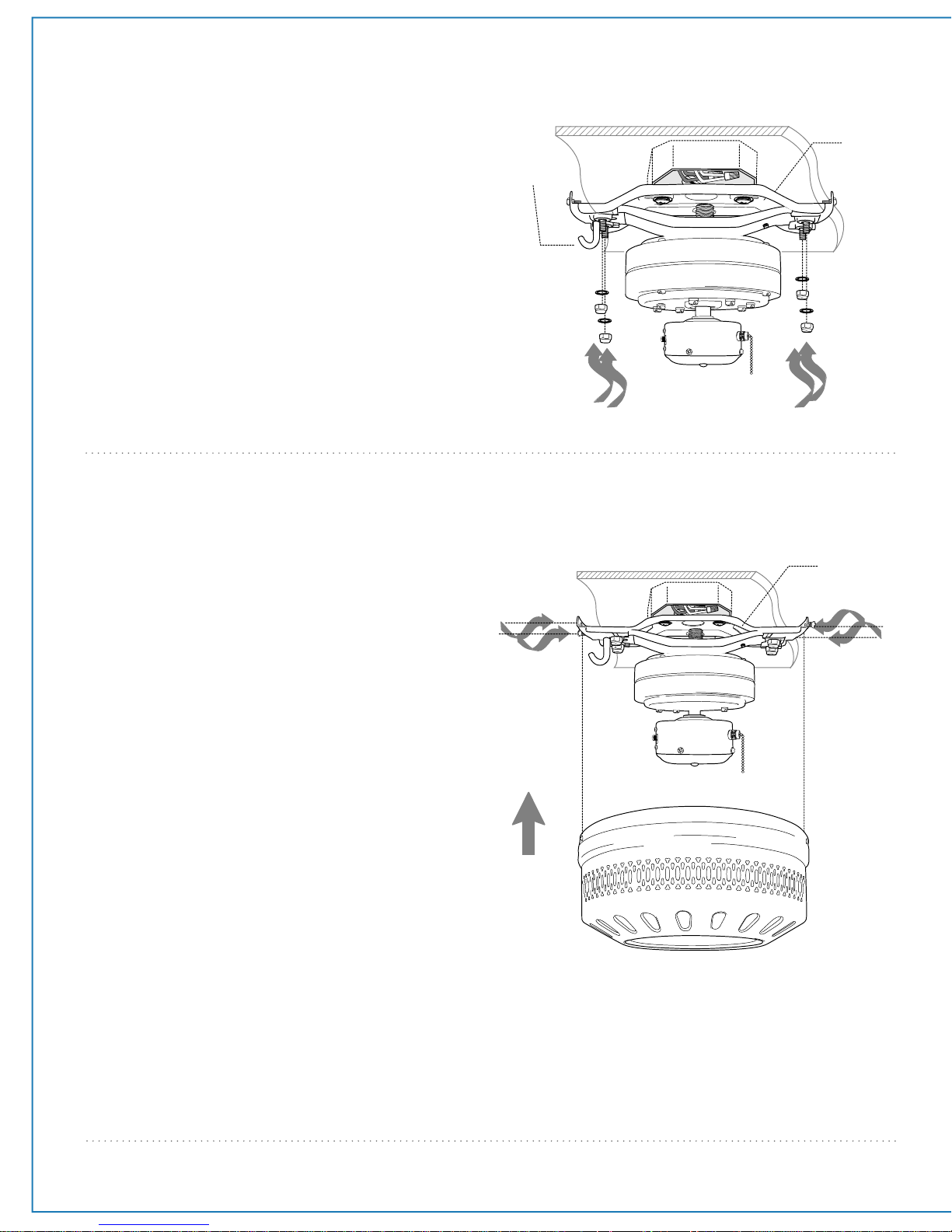

6. Fan Assembly.
Remove motor assembly from j-hook on
hanging bracket. Lift motor assembly to
hanging bracket and carefully push wiring
and wire connectors into outlet box. Align
holes in top of motor assembly with bolts
in hanging bracket and push up so that
bolts come through holes. Secure motor
assembly with flat washers and motor
mounting nuts that were previously
removed (refer to page 3, Section 4).
7. Motor Housing Assembly.
j-hook
motor
mounting
nuts and
flat washers
hanging
bracket
motor
mounting
nuts and flat
washers
motor assembly
Temporarily raise motor housing to
hanging bracket to determine which 2
screws in hanging bracket align with
slotted holes on top rim of motor housing.
Partially loosen the 2 screws in the hanging
bracket that correspond to slotted holes in
the motor housing. Remove the other 2
screws from the hanging bracket.
Now, raise motor housing to hanging
bracket again, allowing slotted holes in
motor housing to align with loosened
screws in hanging bracket. Twist motor
housing to lock. Re-insert the 2 screws that
were previously removed and then tighten
all screws to secure motor housing.
motor
housing
screws
motor
housing
hanging
bracket
motor
housing
screws
page 5
Page 7

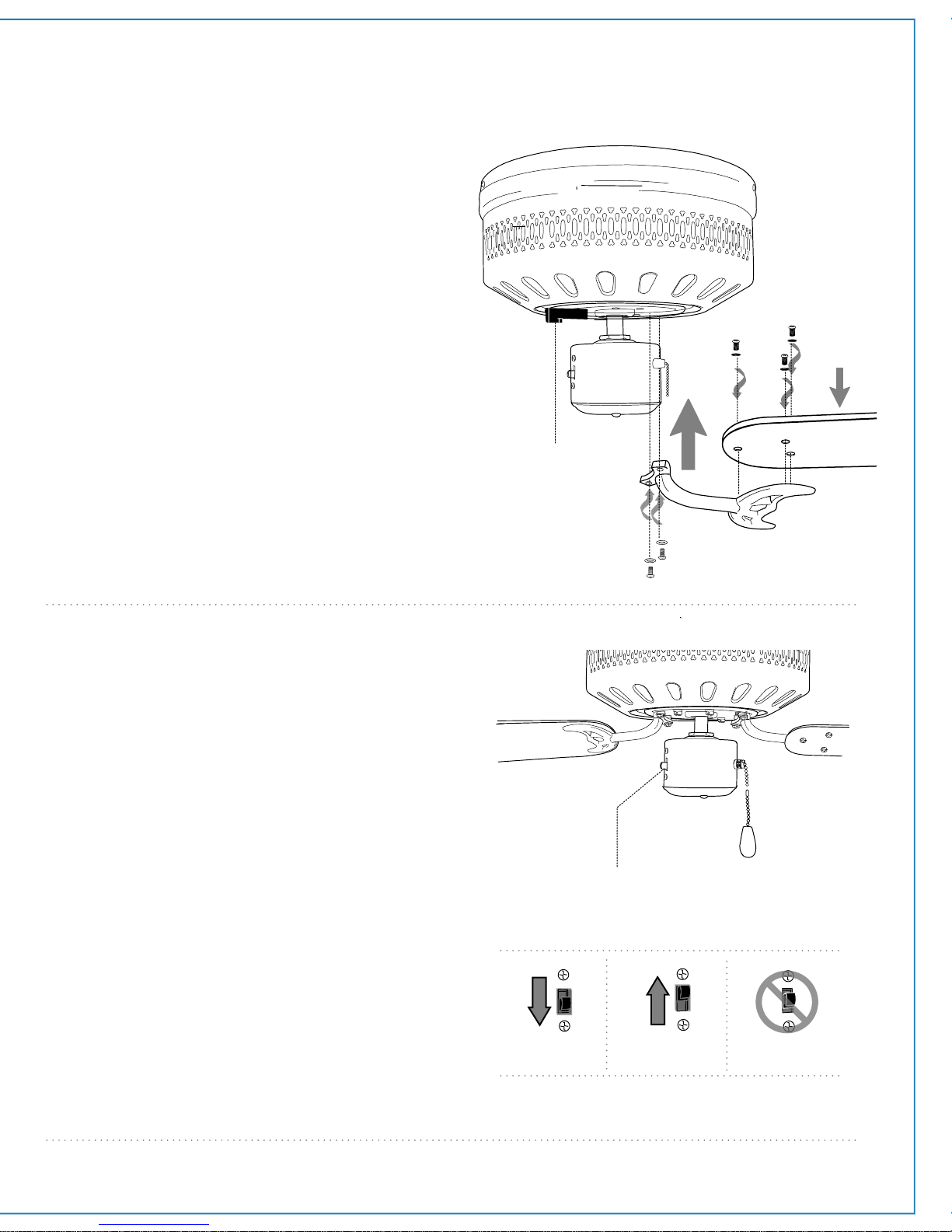

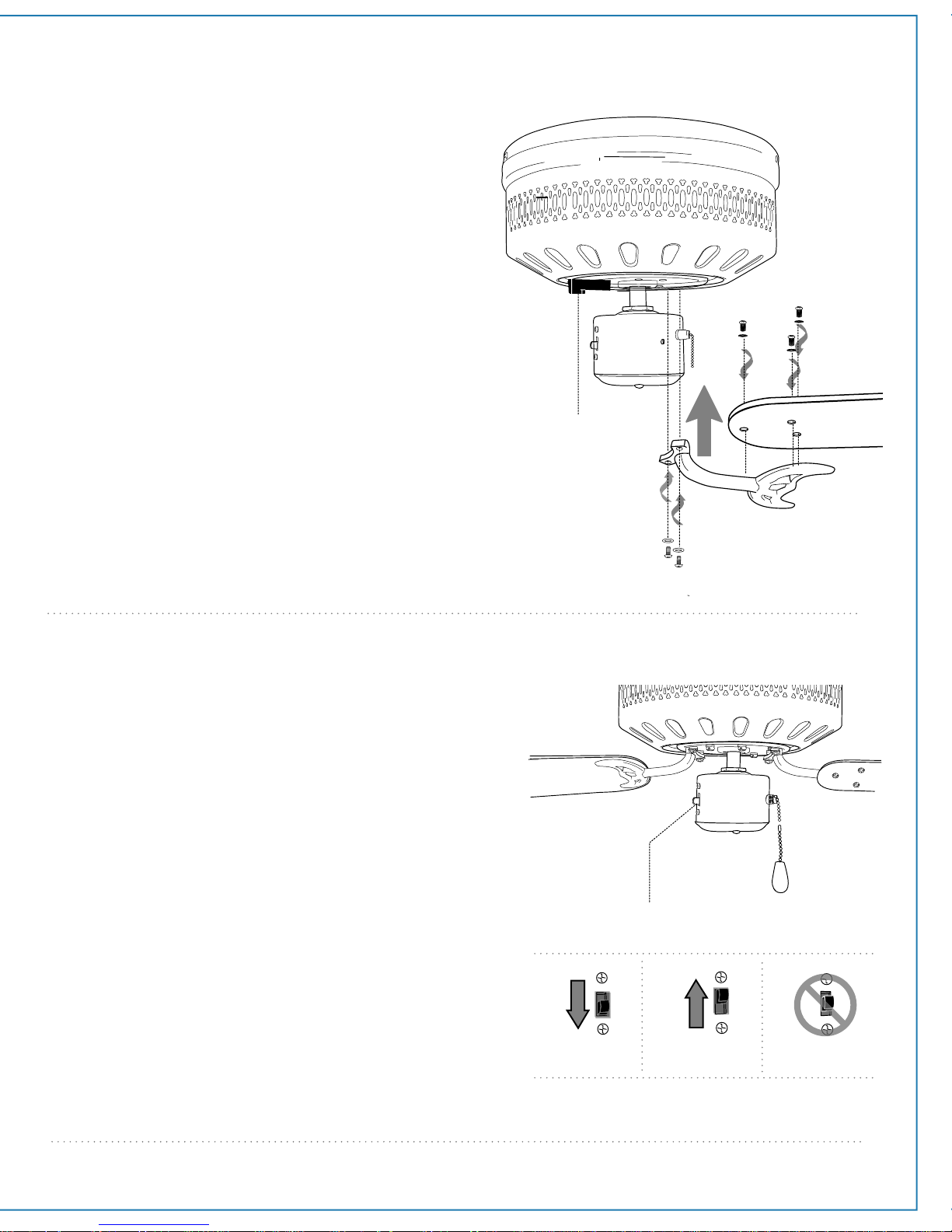

8. Blade Assembly.
Time Saver: Washers for blade screws can be set
on each blade screw prior to installing blades.
Locate 15 blade attachment screws and washers
in one of the hardware packs. Hold blade arm up
to blade and align holes. Insert 3 blade
attachment screws (along with washers) with
fingers first and then tighten screws securely
with a Phillips screwdriver. Repeat procedure for
the remaining blades.
Remove blade arm screws and lock washers
from underside of motor. If plastic motor locks
are installed with blade arm screws, discard
plastic motor locks (save blade arm screws and
lock washers to secure blade arms). Align blade
arm holes with motor screw holes and attach
blade arm with lock washers and blade arm
screws. Before securing screws permanently,
repeat this procedure with remaining blade
arms. Secure all screws.
Note: Tighten blade arm screws twice a year.
plastic
motor
lock
lock washers
motor
housing
blade attachment
screws and washers
J
blade
blade arm
blade arm
screws
9. Testing Your Fan.
It is recommended that you test fan before finalizing
installation. Restore power from circuit box and light
switch (if applicable). Test fan speeds with the pull
chain. Start at the OFF position (no blade movement).
First pull will set the fan to HI. Second pull will set the
fan to MEDIUM. Third pull will set the fan to LOW. Fourth
pull will again set the fan to the OFF setting. If fan does
not function, please refer to "Troubleshooting" section
to solve any issues before contacting Customer Service.
Turn fan completely off before moving the reverse
switch. Set reverse switch to recirculate air depending
on the season:
- DOWN position in summer (diagram 1)
- UP position in winter (diagram 2)
A ceiling fan will allow you to raise your thermostat
setting in summer and lower your thermostat setting in
winter without feeling a difference in your comfort.
Important: Reverse switch must be set either
completely UP or completely DOWN for fan to function. If
the reverse switch is set in the middle position
(diagram 3), fan will not operate.
Attach pull chain extension supplied or custom pull
chain extension (sold separately) to end of the pull
chain.
pull chain
extension
reverse
switch
diagram 1 diagram 2 diagram 3
page 6
Page 8
Troubleshooting.
Problem: Fan fails to operate.
Solutions:
1. Check wall switch to fan.
2. Verify that reverse switch is set completely in
either direction.
3. Check to be sure fan is wired properly.
Problem: Fan wobbles.
Solutions:
1. Use the balancing kit provided in one of the
hardware packs. If no blade balancing kit is
provided, please call Customer Support,
1-800-486-4892, to request one.
2. Carefully loosen motor housing and verify that
mounting bracket is secure.
3. Check to be sure motor housing is turned
completely and that motor housing screws are
secure.
Parts Replacement.
For parts and information, please refer to
"Parts Inventory" on page 2.
Craftmade/Ellington Customer Support:
1-800-486-4892
www.ellingtonfans.com
Warranty.
CRAFTMADE/ELLINGTON LIFETIME WARRANTY:
CRAFTMADE/ELLINGTON warrants this fan to the
original household purchaser for indoor use under the
following provisions:
1-YEAR WARRANTY: CRAFTMADE/ELLINGTON will
replace or repair any fan which has faulty performance
due to a defect in material or workmanship. Contact
Craftmade/Ellington Customer Service at
1-800-486-4892 to arrange for return of fan. Return
fan, shipping prepaid, to Craftmade/Ellington. We will
repair or ship you a replacement fan, and we will pay
the return shipping cost.
5-YEAR WARRANTY: CRAFTMADE/ELLINGTON will
repair or replace at no charge to the original purchaser
any fan motor that fails to operate satisfactorily when
failure results from normal use.
RETURN FAN MOTOR ONLY, shipping prepaid, to
Craftmade/Ellington. We will repair or ship purchaser a
replacement motor and Craftmade/Ellington will pay
the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY:
CRAFTMADE/ELLINGTON will repair the fan, at no
charge for labor only to the original purchaser, if the
fan motor fails to operate satisfactorily when failure
results from normal use. Parts used in the repair will be
billed to the purchaser at prevailing prices at time of
repair.
The purchaser shall be responsible for all costs
incurred in the removal, reinstallation and shipping of
the product for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results
in causing the malfunction. Deterioration of finishes or
other parts due to time or exposure to salt air is
specifically exempted under this warranty.
Neither Craftmade/Ellington nor the manufacturer
will assume any liability resulting from improper
installation or use of this product. In no case shall the
company be liable for any consequential damages for
breach of this, or any other warranty expressed or
implied whatsoever. This limitation as to consequential
damages shall not apply in states where prohibited.
page 7
Page 9
Guía de instalación
F.P.O.
For Placement Only
Para modelos:
LEER ESTAS INSTRUCCIONES Y
GUARDARLAS PARA UTILIZACION FUTURA
F. P. O.
For Placement Only
CU52AB5
CU52BB5
CU52WW5
Indice de materias:
Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación. Pág. 3
Instalación del soporte de montaje. Págs. 3 - 4
Preparación para la instalación eléctrica. Pág. 4
Instalación eléctrica. Pág. 4
Ensamblaje del ventilador. Pág. 5
Colocación del bastidor del motor. Pág. 5
Colocación de las aspas. Pág. 6
Verificación del funcionamiento del
ventilador. Pág. 6
Localización de fallas. Pág. 7
Piezas de repuesto. Pág. 7
E124404
peso neto del ventilador: 6,14 kg (13,53 lb)
Garantía. Pág. 7
IMPRESO EN CHINA
Page 10
SUGERENCIAS DE SEGURIDAD.
ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles
principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar
accesorios.
1. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE
INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
PRECAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas
del ventilador que tengan bordes afilados.
2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código
Nacional Eléctrico y ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables
de la casa/el edificio son de colores diferentes a los cuales se refieren en las instrucciones, favor de buscar un
electricista calificado.
3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la
rotación de las aspas, y por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las
aspas. Debe instalar el ventilador para que las puntas de las aspas queden a una distancia de por lo menos
76 centímetros (30 pulgadas) de las paredes y otras estructuras verticales.
4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de
sostener por lo menos 16 kilogramos (35 libras). La caja de salida debe tener apoyo directo de la estructura
del edificio. Sólo usar cajas de salida registradas con UL que indican que "sirven para ventilador" ("FOR FAN
SUPPORT" en inglés).
ADVERTENCIA:
marcada "Aceptable para sostener ventilador
(35 lb) or less"
normalmente para sostener aparatos de alumbrado no siempre son apropiadas para sostener ventiladores y es posible
que las tenga que reemplazar. En caso de duda, consultar con un electricista calificado.
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable
provistos con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales
del ventilador. Si el calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los
cables principales del ventilador al cual corresponda cada uno, consultar con un electricista para informarse sobre el
tamaño correcto de conectores para cable que se debe usar.
5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador
deben tener el símbolo UL y también deben indicar que sirven para uso con este ventilador. Los interruptores
deben ser interruptores de uso general UL. Referirse a las instrucciones incluidas con el juego de luz y los
interruptores para ensamblarlos correctamente.
6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.
7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados
para arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el
conductor a tierra a un lado y el conductor a tierra del equipo al lado opuesto.
ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama
completa. [El usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador
causará un zumbido recio del ventilador.]
8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.
9. No insertar ningún objeto entre las aspas mientras estén rotando.
Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida
de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg
]
y utilizar los tornillos proporcionados con la caja de salida. La mayoría de las cajas de salida que se usan
ADVERTENCIA: Para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni
durante la instalación. No insertar objetos entre las aspas mientras estén rotando.
ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando
alrededor del ventilador o limpiándolo.
10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo
para su limpieza general.
ADVERTENCIA: Para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar
piezas DISTINTAS a las provistas con este ventilador se invalidará la garantía.
NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a
abarcar todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la
precaución son factores necesarios en la instalación y la operación de este ventilador.
página 1
Page 11
1. Desempaquetado del ventilador.
Abrir el empaque cuidadosamente. Sacar los artículos
del embalaje. Sacar el motor y ponerlo en una
alfombra o en el embalaje para evitar rayar el acabado.
Guardar la caja de cartón o el empaquetamiento
original en caso de que tenga que mandar el
ventilador para alguna reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.
2. Inventario de piezas.
a
a. soporte de montaje. 1 unidad
b. bastidor del motor. 1 unidad
c
c. unidad del motor. 1 unidad
b
d. brazo para el aspa. 5 unidades
e. aspa. 5 unidades
f. paquetes de artículos de ferretería
d
e
f
RECORDATORIO IMPORTANTE:
Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.
página 2
Page 12
3. Preparación para la instalación.
Para prevenir daño corporal y otros daños, estar
borde del aspa
seguro de que el lugar en donde va a colgar el
ventilador le permite un espacio libre de 2,13m
(7 pies) entre las puntas de las aspas y el piso y
2,13m
(7 pies)
76cm (30 pulg.) entre las aspas y cualquier pared
u otra obstrucción.
Este ventilador es adecuado para habitaciones
hasta 37,2 metros cuadrados (400 pies cuadrados).
instalación al ras
Este ventilador se puede colgar solamente al ras
con el techo
con el techo en un techo regular (sin inclinación).
No se puede hacer instalación con tubo con este
ventilador.
Se necesitan las herramientas siguientes para la
instalación:
Destornillador de estrella Phillips, destornillador de
paleta (plano), alicates ajustables o llave de
tuercas, escalera de tijera, cortaalambres y cinta
aisladora.
4. Instalación del soporte de montaje.
76cm
(30
pulg.)
NO se permite
instalar en
techo angulado
ni abovedado.
3,05m - 3,66m
10 pies - 12 pies
instalación
con tubo
3,05m - 3,66m
10 pies - 12 pies
Apagar los cortacircuitos en el panel de electricidad
que suplen corriente a la caja de salida y asegurarse
de que el interruptor de luz esté APAGADO.
ADVERTENCIA: El no desconectar el suministro de
fuerza antes de la instalación puede tener por resultado
lesiones graves.
Quitar el aparato existente.
ADVERTENCIA: Si utiliza una caja de salida existente,
asegurarse de que la caja de salida esté firmemente
conectada a la estructura del edificio y que sea capaz de
sostener el peso total del ventilador. Asegurarse de que
la caja de salida indique claramente que "Sirve para
ventilador" (FOR FAN SUPPORT); si no, se debe
reemplazar con una caja de salida aprobada. El no
hacer el cambio si es necesario puede resultar en
lesiones graves.
PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un
conductor a tierra (VERDE o pelado).
Quitar las 4 tuercas para montaje del motor y las
arandelas planas del soporte de montaje--guardarlas
para uso más adelante.
ON
ON
OFF
OFF
soporte de montaje
tuercas
para
montaje
del motor
arandelas
planas
[La "Instalación del soporte de montaje" continúa
en la página siguiente.]
página 3
Page 13
4. Instalación del soporte de montaje.
(cont.)
Instalar el soporte de montaje utilizando los tornillos
originales, las arandelas de resorte y las arandelas
planas de su nueva o existente caja de salida.* Instalar
las arandelas de hule (si no vienen fijadas de
antemano al soporte de montaje) entre el soporte de
montaje y la caja de salida para reducir la vibración
entre las superficies de metal. Pasar el alambrado
soporte de
montaje
eléctrico (los cables) de la caja de salida por el agujero
de en medio del soporte de montaje.
*Nota: Es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que
sirve para sostener el ventilador.
5. Instalación eléctrica.
Subir la unidad del motor al soporte de montaje y colocar
la extremidad de la unidad del motor que tenga ranura en
el gancho en forma de "j" que se encuentra en el soporte
de montaje. Esto permite que la unidad del motor
permanezca a un lado mientras hace la instalación
eléctrica.
Sugerencia: Solicitar ayuda de otra persona para sujetar
la escalera y para que le suba el ventilador cuando usted
ya esté preparado en la escalera para colgarlo.
PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor
a tierra (VERDE o pelado).
de montaje
arandelas de hule
arandelas de resorte
tornillos de la
caja de salida
alimentación)
BLANCO
caja de salida
soporte
(fuente de
NEGRO
INTERRUPTOR
TOMA DE
TIERRA (VERDE
O PELADA)
arandelas
planas
conector
para cable
VERDE
Asegurarse de que toda conexión eléctrica cumpla con los
Códigos o las Ordenanzas Locales y el Código Nacional
Eléctrico. Si usted no está familiarizado con la instalación
eléctrica o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren a continuación, favor de
buscar un electricista calificado.
Una vez que el ventilador esté bien sujeto en el soporte
de montaje, se puede hacer la instalación eléctrica como
sigue:
Conectar el cable NEGRO al cable NEGRO del techo con
un conector para cable provisto.
Conectar el cable BLANCO del ventilador al cable
BLANCO del techo con un conector para cable provisto.
Conectar todos los conductores a TIERRA (VERDES) del
ventilador al cable PELADO/VERDE del techo con un
conector para cable provisto.
Puesto que este ventilador no incluye juego de luz, es
necesario colocar un conector para cable en la punta del
cable AZUL (como se indica con la flecha en el diagrama).
[Nota: Si elige comprar juego de luz para el ventilador, hay
que conectar el cable AZUL del ventilador al cable
NEGRO del techo en lugar de eso.]
* Como una medida de seguridad adicional, envolver cada
conector para cable por separado con cinta aisladora.
gancho
en forma
de "j"
VERDE
unidad del motor
NEGRO
BLANCO
BLANCO
NEGRO
AZUL
*
página 4
Page 14
6. Ensamblaje del ventilador.
Quitar la unidad del motor del gancho en
forma de "j" en el soporte de montaje. Subir
la unidad del motor al soporte de montaje
y con cuidado meter el cableado y los
conectores para cable dentro de la caja de
salida. Alinear los agujeros en la parte
superior de la unidad del motor con los
pernos en el soporte de montaje y empujar
hacia arriba para que los pernos pasen por
los agujeros. Asegurar la unidad del motor
usando las arandelas planas y las tuercas
para montaje del motor que se quitaron
anteriormente (referirse a la página 3,
sección 4).
gancho en
forma de "j"
tuercas para
montaje
del motor y
arandelas
planas
soporte de
montaje
tuercas para
montaje
del motor y
arandelas
planas
unidad
del motor
7. Colocación del bastidor del motor.
Temporalmente subir el bastidor del motor
al soporte de montaje para determinar
cuáles 2 tornillos en el soporte de montaje
se alinean con los agujeros con ranura en el
borde superior del bastidor del motor.
Aflojar parcialmente los 2 tornillos en el
soporte de montaje que correspondan a los
agujeros con ranura en el bastidor del
motor. Quitar los otros 2 tornillos del
soporte de montaje.
Ahora, subir el bastidor del motor hasta el
soporte de montaje de nuevo, dejando que
los agujeros con ranura en el bastidor del
motor se alineen con los tornillos aflojados
en el soporte de montaje. Girar el bastidor
del motor para cerrarlo. Volver a introducir
los 2 tornillos que se quitaron anteriormente
y apretar todos los tornillos para asegurar el
bastidor del motor.
tornillos
para el
bastidor
del motor
bastidor
del motor
soporte de
montaje
tornillos
para el
bastidor
del motor
página 5
Page 15
8. Colocación de las aspas.
Para ahorrar tiempo: Se pueden poner las arandelas en
los tornillos que son para las aspas antes de colocar las
aspas.
Localizar 15 tornillos para fijar las aspas y 15 arandelas en
uno de los paquetes de artículos de ferretería. Agarrar uno
de los brazos para las aspas y juntarlo con una de las aspas
para alinear los agujeros. Introducir 3 tornillos para fijar las
aspas (junto con arandelas) con los dedos primero y luego
apretar los tornillos bien con un destornillador de estrella
Phillips. Repetir el procedimiento con las demás aspas.
Sacar los tornillos para los brazos para el aspa y las
arandelas de seguridad del lado inferior del motor. Si se
han instalado soportes de plástico con los tornillos para el
brazo para el aspa, desechar los soportes de plástico
(guardar los tornillos para el brazo para el aspa y las
arandelas de seguridad para asegurar los brazos para el
aspa). Alinear los agujeros de uno de los brazos para las
aspas con los agujeros para los tornillos en el motor y fijar
el brazo para el aspa con arandelas de seguridad y
tornillos para el brazo para el aspa. Antes de apretar los
tornillos bien, repetir el mismo procedimiento con los
demás brazos para las aspas. Apretar bien todos los
tornillos.
Nota: Apretar los tornillos para los brazos para el aspa dos
veces al año.
soporte
de plástico
de seguridad
arandelas
bastidor
del motor
tornillos y arandelas
para fijar el aspa
J
aspa
brazo para
el aspa
tornillos para el
brazo para el aspa
9. Verificación del funcionamiento del ventilador.
Se le recomienda poner el ventilador a prueba antes de terminar
la instalación. Regresar la corriente de electricidad en el
cortacircuitos y encender el interruptor de la luz en la pared (si se
aplica). Verificar las velocidades del ventilador con la cadena de
encendido. Empezar en estado de APAGADO (sin movimiento de
las aspas). Con el primer tirón el ventilador estará en marcha
ALTA. El segundo tirón controla el ventilador para que se baje a
marcha MEDIA. El tercer tirón bajará el ventilador a marcha BAJA.
Con el cuarto tirón se APAGARÁ el ventilador de nuevo. Si el
ventilador no funciona, favor de referirse a la sección
"Localización de fallas" para resolver cualquier asunto antes de
comunicarse con el Servicio al Cliente.
Apagar el ventilador completamente antes de mover el
interruptor de reversa. Regularlo para que se circule bien el aire
dependiendo de las estaciones del año:
- posición ABAJO en verano (diagrama 1)
- posición ARRIBA en invierno (diagrama 2)
Un ventilador de techo le permitirá subir el termostato en verano
y bajarlo en invierno sin notar una diferencia en su comodidad.
Importante: Hay que mover el interruptor de reversa o
completamente hacia ARRIBA o completamente hacia ABAJO para
que funcione el ventilador. Si el interruptor de reversa está
puesto en la posición de en medio (diagrama 3), no funcionará el
ventilador.
Fijar la extensión para la cadena de encendido provista a la
cadena de encendido o usar una hecha a medida (a la venta por
separado).
diagrama 1 diagrama 2 diagrama 3
interruptor
de reversa
extensión
para la
cadena de
encendido
página 6
Page 16
Localización de fallas.
Garantía.
ADVERTENCIA: El no desconectar el suministro de
fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica
puede causar lesiones graves.
Problema: El ventilador no funciona.
Soluciones:
1. Inspeccionar el interruptor de pared del
ventilador.
2. Verificar que el interruptor de reversa del
ventilador está en una sola posición, no en
medio de las dos.
3. Verificar la instalación eléctrica del
ventilador.
Problemas: El ventilador se tambalea.
Soluciones:
1. Usar el juego para balancear las aspas
incluido en uno de los paquetes de artículos
de ferretería. Si no se incluye un juego para
balancear las aspas, llamar al Servicio al cliente,
1-800-486-4892, para pedir uno.
2. Con cuidado aflojar el bastidor del motor y
averiguar que el soporte de montaje está
seguro.
3. Averiguar que se giró completamente el
bastidor del motor y que se quedaron bien
apretados los tornillos para el bastidor del
motor.
Piezas de repuesto.
Para piezas o información, referirse al
"Inventario de piezas" en la página 2.
Servicio al cliente de Craftmade/Ellington:
1-800-486-4892
www. ellingtonfans.com
GARANTIA LIMITADA DE POR VIDA DE
CRAFTMADE/ELLINGTON:
CRAFTMADE/ELLINGTON garantiza este ventilador al
comprador original de grupo familiar para uso interior
con las siguientes condiciones:
GARANTIA DE 1 AÑO: CRAFTMADE/ELLINGTON
reemplazará o reparará cualquier ventilador que tenga
funcionamiento deficiente debido a defectos en los
materiales o trabajo manual. Comunicarse con el
Servicio al cliente de CRAFTMADE/ELLINGTON al
1-800-486-4892 para acordar el reenvío del ventilador.
Devolver el ventilador, con los gastos de envío
propagados, a Craftmade/Ellington. Nosotros
repararemos o reemplazaremos el ventilador y
pagaremos los gastos de envío de regreso.
GARANTIA DE 5 AÑOS: CRAFTMADE/ELLINGTON
reemplazará o reparará sin costo al comprador original,
cualquier motor de ventilador que no funcione de
manera satisfactoria a causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
propagados, a Craftmade/Ellington. Nosotros
repararemos el motor al comprador o le enviaremos
uno de reemplazo y Craftmade/Ellington pagará los
gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:
CRAFTMADE/ELLINGTON reparará el ventilador, sin
costo al comprador original por el coste laboral, si el
motor del ventilador no funciona satisfactoriamente a
causa del uso normal. Las piezas que se utilizan en
hacer la reparación serán facturadas al comprador a los
precios prevalecientes en el momento de la reparación.
El comprador original será responsable de todos los
gastos incurridos en sacar, reinstalar y enviar el
producto para reparación.
Esta garantía no se aplica cuando el ventilador tenga
daños por abuso mecánico, físico, eléctrico o por agua
resultando en su mal funcionamiento. Se exenta
específicamente el deterioro en el acabado u otras
partes debido al tiempo o exposición al aire marino
bajo esta garantía.
Ni Craftmade/Ellington ni el fabricante se harán
responsables por lo que pasa por una instalación
inadecuada o el uso impropio de este producto. La
compañía no se hará responsable en ningún caso de
ningún daño emergente por incumplimiento de esta o
cualquier otra garantía expresada o implicada en
absoluto. Esta limitación de daños emergentes no se
aplicará en estados donde es prohibido.
página 7
Loading...
