234567890123456789012345678901212345678901234567890123456789012123

HP501

HP502 L

HP502 LG

HP503 XP

IS2020-AH

11.2000

I/F

1.00 Caractéristiques Générales

MODELE

HP501

HP502L

HP502LG

HP503XP

FLASH FILAMENT

FLASH XENON

NON NON

OUI NON

OUI OUI

NON

CAGE INTERNE DE PROTECTION (HPDOUBCAP)

EN OPTION NON

NON OUI OUI OUI

PROTECTION ANTI-MOUSSE, ET ANTIPERFORATION HAUTES TEMPERATURES (FLAMME OXHYDRIQUE) (HPMODELEC)

NON

• Contrôle géré par microprocesseur.

• Possibilité de programmer les entrées de blocage BL et TC en boucles équilibrées ou non et en polaritées positives ou négatives.

•

Signal de panne pour : batterie basse, panne d’alimentation de la centrale, interruption du filament du flash à incadensence ou au xénon.

• Mémorisation de l'alarme par clignotement du flash (entrée TC).

• Protection contre l'inversion de polarité de la batterie et de l'alimentation de la centrale.

• Protection anti-sabotage et anti-arrachement (HP503XP).

• Fonction de blocage initial : à la première alimentation le dispositif ne sonne pas mais le flash clignote; pour prédisposer la sirène au fonctionnement il faut fournir, correctement, les signaux de blocage BL et TC à partir de la centrale.

• En cas d’absence du signal de blocage pour un temps supérieur à la durée programmée, la sirène s’arrête et produit un nouveau cycle d’alarme seulement si une nouvelle absence du signal de blocage se produit.

• Puissance acoustique à 1 mètre: 105 dB

La sirène HP503XP est dotée de deux dispositifs électroniques qui, en cas de perforation (perçage), ou sabotage avec mousse, ou tentative d’incendie (par exemple avec flamme oxhydrique) active l'alarme sabotage (autoprotection); il est toutefois conseillé d’utiliser une deuxième sirène ou un transmetteur téléphonique qui permet de recevoir l'information de sabotage.

HP501 - HP502L - HP502LG - HP503 XP

(((ELKRON)))

2.00 Procédure d’installation

Trou pour la vis de fixation du couvercle ext..

Trou pour la fixation au mur

Crochet pour fixer le couvercle externe pendant la phase d’installation

Trou pour la fixation au mur

Trou pour la vis de fixation de la cage interne

Passage câbles

fig.1

Passage câbles

Trou pour la vis de fixation du couvercle externe

Micro switch anti-arrachement et anti-sabotage

Trou pour la vis de fixation de la cage interne

Trou pour la vis de fixation du couvercle ext.

Trou pour la fixation au mur

Emplacement batterie de type 12V 1,9Ah

Trou pour la fixation au mur

Trou pour la vis de fixation de la cage interne

1) Déconnecter les fils du haut parleur (HP) de la sirène. Extraire le HP de son emplacement en desserrant la vis de fixation et en décrochant le support (voir figure 2). Pendant la phase d’installation, il est possible d’accrocher le couvercle au crochet spécial, situé sur le fond de la sirène (figure 1).

2) Fixer le fond de la sirène au mur à l’aide des chevilles fournies en utilisant les trous spéciaux (voir figure 1).

3) Insérer le haut parleur en l’accrochant au support et en le fixant avec la vis spéciale.

4) Effectuer le raccordement des bornes (voir chap.3.00/

4.00) et du flash. Connecter les deux fils du micro antisabotage/anti-arrachement aux bornes 7 et 8 du module sirène. Effectuer les programmations de la sirène : références et types d’entrées, type de flash, (voir chap.

5.00).

Trou pour la vis de fixation de la cage interne

fig.2

(((ELKRON)))

HP501 - HP502L - HP502LG - HP503 XP

5) Soulever le micro-switch anti-sabotage/anti-arrachement après l’avoir libéré du ruban adhésif qui le bloque (Fig.3 A). La vis sur laquelle s’appuye le micro est réglé au moment de la fabrication afin que le levier, en présence du couvercle, ferme le contact. Si celà ne se vérifie pas, à cause de l’irrégularité du mur d’appui, serrer ou desserrer suffisamment la vis. Refermer le micro-switch (Fig.3 B).

6) Insérer l’accumulateur de type 12V 1,9 Ah dans l’emplacement spécial et connecter les cosses : fil rouge au positif, fil noir au négatif. Une éventuelle inversion de polarité provoque l’allumage de la lampe de protection. A la première alimentation la sirène ne sonne pas mais le flash clignote. La prédisposition au fonctionnement se réalise après l’application des signaux de blocage BL et TC.

7) CONNEXION DES DISPOSITIFS ANTI-MOUSSE ET ANTI-PERFORATION

(SUR LE MODELE CONCERNE)

• Alimenter le dispositif en connectant le fil rouge à la

borne 3 et le fil noir à la borne 2 du module sirène (figure

4).

• Connecter la sortie tamper (autoprotection) aux bornes

7 et 8 du module (figure 4).

• Insérer la cosse avec le cable bleu sur le connecteur

placé à l’intérieur de la cage interne de protection (voir figure 5); faire passer la cosse avec le câble jaune-vert à travers le trou spécial sur la cage;

• Fermer et fixer à l’aide des vis spéciales la cage interne

de protection.

•

Insérer la cosse avec le câble jaune-vert sur le connecteur placé à l’intérieur du couvercle (voir figure 6)

fig. 3

fig. 4

ALIM.

couv. interne couv. externe

cable jaune vert

cable bleu

fig. 5

cage interne

couvercle

cable jaune vert

fig. 6

La protection contre toute tentative de perforation n'est disponible que si la cage interne est installée

HP501 - HP502L - HP502LG - HP503 XP

cage interne

(((ELKRON)))

8) Fermer et fixer au moyen des vis spéciales le couvercle externe. La vis centrale à tête trouée peut être plombée (figure 7) :

• Aligner l’axe du trou de la vis avec celui du plomb en la

dévissant suffisamment.

• Enfiler le fil du plomb dans la cavité, du bas vers le haut

et l’introduire dans le trou de la vis.

• Enfiler les deux extrémités du fil dans le plomb et

sceller.

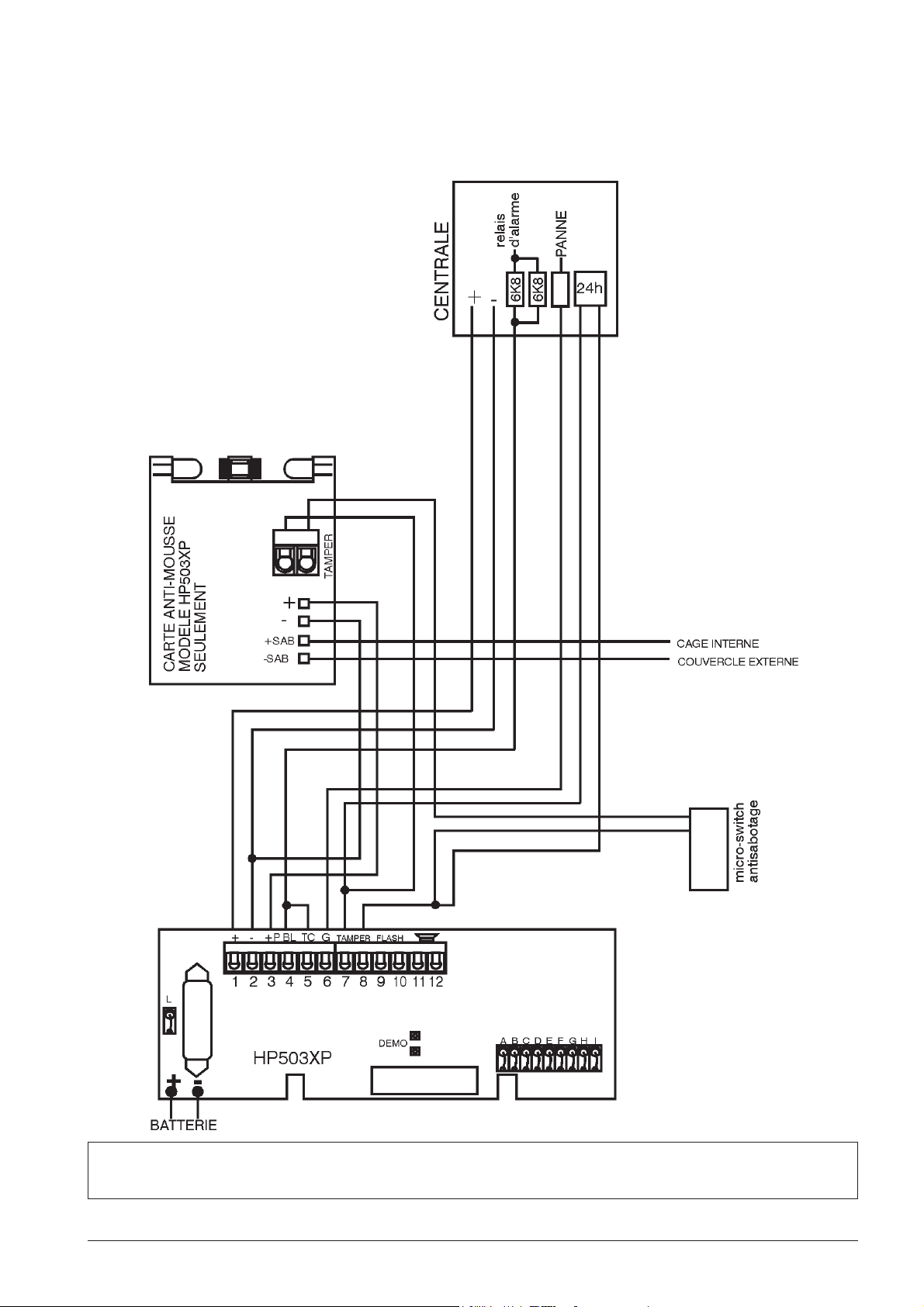

3.00 Bornes HP502L ou LG /

HP503XP

fig. 7

BATTERIE

1 + Positif d’alimentation du module. 2 - Négatif d’alimentation. 3 +P Positif disponible pour l’alimentation du dispositif

anti-mousse/perforation (HP503XP).

4 BL Entrée de blocage de la sirène programmable en

boucle normale (NF) ou en boucle équilibrée (6K8 +/

-5% fournies), rapportée au positif ou au négatif (voir chap.5.02 et 5.03).

5 TC Entrée de blocage de la sirène et du flash à connecter

au TC de la centrale, ou à l'entrée BL, ou à une autre sortie d'alarme de la centrale. Programmable en boucle normale (NF) ou en boucle équilibrée, rapportée au positif ou au négatif (voir chap.5.02 et

5.03).

6 G Sortie panne; Elle fournie un positif qui disparait en

cas de coupure de la lampe du flash, de panne d’alimentation, de batterie basse.

7/8 Bornes pour connecter les fils du micro anti-sabotage/

anti-arrachement et de l’éventuelle carte antimousse/anti-perforation. A connecter à l’entrée 24h

TAMPER

(ou autoprotection) de la centrale. 9/10 Connection du flash. 11/12 Connection du Haut parleur (protegée contre le

court-circuit).

Le contrôle du manque d'alimentation sur la centrale n'est possible que si les entrées de la sirène sont équilibrés

(((ELKRON)))

HP501 - HP502L - HP502LG - HP503 XP

4.00 Bornes HP501

BATTERIE

1 + Positif d’alimentation du module. 2 - Négatif d’alimentation. 3 +P Non utilisé 4 BL Entrée de blocage de la sirène programmable en

boucle normale (NF) ou en boucle équilibrée (6K8 +/-5% fournies), rapportée au positif ou au négatif

(voir chap. 5.02 et 5.03). 5 TC Doit être connectée avec l'entrée BL. 7/8 Bornes pour connecter les fils du micro anti-

sabotage/ anti-arrachement à connecter à l’entrée

24h (ou autoprotection) de la centrale.

TAMPER

11/12 Connection du Haut parleur (protegée contre le

court-circuit).

5.00 Programmation de la

sirène (pour tous les modèles)

5.01 Programmation standard

La programmation de la sirène peut être effectuée en coupant ou laissant intacte une série de résistances; dans la programmation standard elles sont toutes insérées donnant le fonctionnement suivant :

• durée max des sonneries = 3 minutes

• entrées de blocage BL et TC =

• référence des entrées = positif

Attention : ne pas toucher aux résistances A, B, C, D, E,

F et H.

équilibrées (6K8)

GESTION ALARMES

• La sirène passe en alarme seulement en cas d’absence du signal de blocage TC et du signal de blocage BL.

• Pour bloquer une alarme en cours il suffit de fournir le signal de blocage BL.

• Une fois l’alarme sonore bloquée, le flash continue à clignoter pour signaler l’alarme passée jusqu’à ce que le signal de blocage TC soit réapparu fourni (l’installation est désactivée par exemple).

HP501 - HP502L - HP502LG - HP503 XP

(((ELKRON)))

5.02 Programmation des entrées BL et TC

• Cette fonction permet de programmer les entrées BL et TC

en boucle normale de type NF ou équilibrées (6K8 +/- 5%) par rapport à un (+) ou à un (-) (voir chap. 5.03).

• La programmation des entrées NF n’est pas consentie pour

la sirène HP503 (normes IMQ III niveau). ATTENTION: sont à placer dans la centrale afin de surveiller la liaison

• ATTENTION: il faur couper le strap G si vous ne voulez pas

utiliser les résistances d'équilibrage (6K8 +/-5%) sur les entrées BL et TC.

les resistances d'equilibrage des entrées BL et TC

5.03 Référence des entrées BL et TC

• Cette fonction permet de programmer la référence au repos

des entrées BL et TC par rapport au positif ou au négatif.

G intacte = entrées equilibrées G coupée = entrées NF

L intacte = L coupée =

entrées rapp. au (+)

entrées rapp. au (-)

5.04 Type de flash

• Cette fonction permet de programmer la sirène suivant le

type de flash installé : filament ou xénon.

I intacte = flash filament I coupée = flash xénon

6.00 Mise en service

Après installation et mise sous tension comme indiqué dans cette notice, procéder à un essai fonctionnel. Presser le bouton "test" sur la centrale (si celui-ci existe) ou déclencher volontairement une alarme. Vérifier le déclenchement sonore et sa durée. Au bout de 3 minutes la sirène doit s'arrêter d'elle-même. Si tel n'est pas le cas, vérifier que la programmation d'usine n'a pas été modifiée. Dans le cas contraire, remedier à cet état de fait en changeant tous les réglages pour leurs valeurs d'origine (ressouder les résistances coupées par exemple). Mettre la centrale à l'arrêt. Mettre la centrale en marche et déclencher une alarme. La mise à l'arrêt de la centrale doit stopper immédiatement le fonctionnement de la sirène.

(((ELKRON)))

HP501 - HP502L - HP502LG - HP503 XP

7.00 Maintenance preventive

Il est nécessaire de vérifier périodiquement :

- l'état de serrage des vis de fixation du boîtier;

- l'état des différentes connexions et l'état de la boucle d'autoprotection;

- l'état de charge de la batterie interne;

- l'état du boîtier (traces d'oxydation).

8.00 Exploitation

Aucune autre action d'exploitation que la mise en service et l'arrêt du système d'alarme auquel est relié ce dispositif n'est assuré par l'utilisateur. Toutes les mises en oeuvre, pose et maintenance courante ne peuvent être effectuées par un personnel technique qualifié. En cas de défaut permanent de la boucle d'autoprotection ou de dysfonctionnement, contacter immédiatement l'installateur.

9.00 Caractéristiques techniques

Tensione d’alimentation nominale 12V— Tension minimale de fonctionnement 13,8V— Tension maximale de fonctionnement 15V— Tension de charge 13,8V min – 14,5V max Tension de blocage entrées equilibrées à + Déclenchement 3V – Réarmement 6V Tension de blocage entrées NF à + Déclenchement 4,6V – Réarmement

4,8V Consommation au repos mod. HP501 19mA typ. à 12V— Consommation au repos mod. HP502L/LG 22mA typ. à 12V— Consommation au repos mod. HP503XP 40mA typ. à 12V— Consommation maximale en alarme mod. HP501 0,65A Consommation maximale en alarme mod. HP502L/LG 1,4A Consommation maximale en alarme mod. HP503XP 0,8A Consommation du module anti-mousse 18 mA maxi au repos

70 mA maxi en présence de mousse Ondulation résiduelle 1V créte – créte maxi Puissance lampe à incandescence 10W Puissance lampe Xénon 5W/s Fréquence de fonctionnement 1400 – 1600 Hz Pression acoustique 105 dB à 1 mètre Pression acoustique suivante la norme italienne CEI 79.2 102 dB (A) à 3 mètres (mod. avec

cage)

104 dB (A) à 3 mètres (mod. sans

cage) Tamper anti-sabotage 1A – 24V– Température de fonctionnement de –25°C à +70°C Seuil batterie basse Degré de protection du boitier IP43 – IK08 Dimensions mod. HP502L/LG, HP503XP 212 x 270 x 78 Dimensions mod. HP501 212 x 240 x 78 Références des batteries utilisées (vendues séparéments) YUASA NP 2.1-12V (2,1Ah 12V)

≤ 11V

HP501 - HP502L - HP502LG - HP503 XP

(((ELKRON)))

HP501

HP502L

Nº d'attestation 175175-01 Nº unitè de fabrication CSR 00108P2 ELKRON 000020-P2 Classification type 3 Conforme à la norme NFC 48-265 Matériel optionnel Cage interne de protection Nº d'attestation 174174-03

HP502LG

Nº d'attestation 176176-01 Flash Nº 176176-02 Cage de protection Nº 174174-03 Nº unitè de fabrication CSR 00108P2 ELKRON 000020-P2 Classification type 3 Conforme aux normes NFC 48-265 et C 48-266

Nº d'attestation 177177-01 Flash Nº 176176-02 Nº unitè de fabrication CSR 00108P2 ELKRON 000020-P2 Classification type 3 Conforme aux normes NFC 48-265 et C 48- 266

HP503XP

Nº d'attestation 174174-01 Flash Nº d'attestation 174174-02 Cage de protection Nº d'attestation 174174-03 Anti-mousse et perforation Nº 174174-04 Nº unitè de fabrication CSR 00108P2 ELKRON 000020-P2 Classification type 2 Conforme aux normes NFC 48-265 et C 48-266

La validité de ces fiches est vérifiable en consultant la liste des matériels admis en vigeur (doc. UTE C00-166) à:

LCIE

Département certification

Service NF-A2P

33 Avenue du Général LECLERC

BP 23

92 262 FONTENAY AUX ROSES CEDEX -FRANCE

Téléphone : (33)1 40955527 - Télécopie : (33)1 40955530
