Elkay VRCTL Installation Manual [en, es, fr]

(L)VRCTL(R)8*1A, 2A, 3A (L)VRCDTL(R)*A (L)VRCTL(R)DD*A

INSTALLATION, CARE & USE MANUAL

Manual de Instalación, Cuidado y Utilización

Manuel d’installation/entretien/utilisation

TM

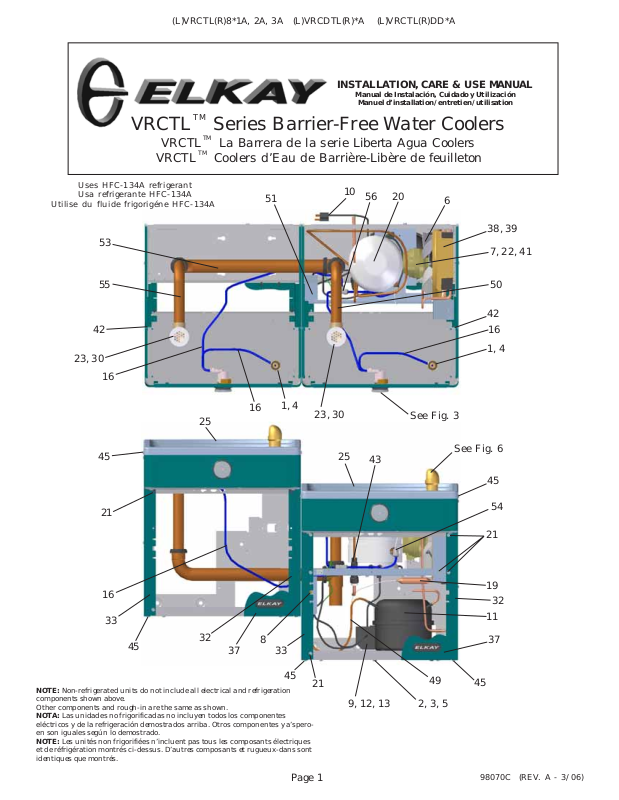

VRCTL Series Barrier-Free Water Coolers

VRCTL La Barrera de la serie Liberta Agua Coolers

VRCTL Coolers d’Eau de Barrière-Libère de feuilleton

TM

TM

Uses HFC-134A refrigerant
Usa refrigerante HFC-134A

Utilise du fluide frigorigéne HFC-134A

53

55

42

23, 30

16

25

45

16

51

1, 4

23, 30

25

10

56

43

20

See Fig. 3

6

38, 39

7, 22, 41

50

42

16

1, 4

See Fig. 6

21

16

33

45

32

37

8

33

45

NOTE: Non-refrigerated units do not include all electrical and refrigeration
components shown above.
Other components and rough-in are the same as shown.
NOTA: Las unidades no frigorificadas no incluyen todos los componentes
eléctricos y de la refrigeración demostrados arriba. Otros componentes y a’spero­en son iguales según lo demostrado.
NOTE: Les unités non frigorifiées n’incluent pas tous les composants électriques
et de réfrigération montrés ci-dessus. D’autres composants et rugueux-dans sont
identiques que montrés.

21

9, 12, 13

49

2, 3, 5

45

54

21

19

32

11

37

45

Page 1

98070C (REV. A - 3/06)

(L)VRCTL(R)8*1A, 2A, 3A (L)VRCDTL(R)*A (L)VRCTL(R)DD*A

ADA REQUIREMENT

REQUISITO DE A.D.A.

EXIGENCE ADA

*

**

98070C (REV. A - 3/06)

FIG. 2

Page 2

REDUCE HEIGHT BY 3” FOR INSTALLATION OF CHILDRENS ADA COOLER

FUERA DE PARED

HORS DU MUR

UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1-1/2” DE DIÁMETRO. El TALONARIO 2 FUERA DE PARED

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/2" DE SORTIE D’EAU. STUB 2 HORS DU MUR

PURGADOR DE 1-1/2 NO PROPORCIONADO

SIPHON 1-1/2 NON FOURNI

CAJA RECESIVA DE ALAMBRES (3) DE SUMINISTRO ELÉCTRICO

BOÎTE ENCASTRÉE D’ALIMENTATION ÉLECTRIQUE (3) FILS

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 6" (152 mm) (MÍN.) DE HOLGURA ENTRE LA REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PARED

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 6" (152 mm) (MIN.) ENTRE LES ÉVENTS DE L’ENCEINTE ET LE MUR.

AGUJEROS DE LAS TUERCAS DE 7/16 PARA SUJETAR LA UNIDAD A LA PARED

La UBICACION 3/8 O RECOMENDADA de ABASTECIMIENTO DE AGUA. D. El TUBO del COBRE de UNPLATED CONECTA TALONARIO CON APAGO (POR OTROS) 3 en. (76 Mm) el MAXIMO

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB WITH SHUT OFF (BY OTHERS) 3 IN. (76mm) MAXIMUM OUT FROM WALL

L’O.D de 3/8 d’EMPLACEMENT DE PROVISION D’EAU RECOMMANDE. LE TUBE DE CUIVRE DE UNPLATED CONNECTE STUB AVEC ETEINT (PAR LES AUTRES) 3 dans. (76 mm) le MAXIMUM

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/2” O.D. DRAIN STUB 2 IN. OUT FROM WALL

C = 1-1/2 TRAP NOT FURNISHED

D = ELECTRICAL SUPPLY (3) WIRE RECESSED BOX

E = INSURE PROPER VENTILATION BY MAINTAINING 6" (152 mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.

TROUS D’ÉCROUS 7/16 POUR FIXER L’APPAREIL AU MUR

F = 7/16 BOLT HOLES FOR FASTENING UNIT TO WALL

(L)VRCTL(R)8*1A, 2A, 3A (L)VRCDTL(R)*A (L)VRCTL(R)DD*A

ALL SERVICE TO BE PERFORMED BY

IMPORTANT

AN AUTHORIZED SERVICE PERSON

HANGER BRACKETS & TRAP

INSTALLATION

1 ) Remove hanger bracket fastened to back

of cooler by removing one (1) screw.

2) Mount the hanger bracket and trap as
shown in Figure 2.

NOTE: Hanger Bracket MUST be supported

securely. Add fixture support carrier if
wall will not provide adequate support.

IMPORTANT:

y 4 3/4 in. (121mm) dimension from wall

to centerline of trap must be maintained
for proper fit.

y Anchor hanger securely to wall using

all five (5) 1/4 in. dia. mounting holes.

3 ) Install straight valve for 3/8" O.D. tube.

INSTALLATION OF COOLER

4 ) Hang the cooler on the hanger bracket.

Be certain the hanger bracket is engaged
properly in the slots on the cooler back
as shown in Figure 2.

5) Loosen the two (2) screws holding the
lower front panel at the bottom of cooler
base and two (2) screws at the top (Use
torx bits sold separately). Remove the
front panel and set aside.

6) Connect water inlet line--See Note 4 of
General Instructions.

7) Remove the slip nut and gasket from
the trap and install them on the cooler
waste line making sure that the end of
the waste line fits into the trap. As­semble the slip nut and gasket to the
trap and tighten securely. Recommend
fastening cooler to wall using 7/16 bolt
holes. (see fig.2, "F")

START UP

Also See General Instructions

8 ) Stream height is factory set at 45-50 PSI.

If supply pressure varies greatly from this,
adjust screw using the access hole in the
pushbutton (insert screwdriver). CW ad­justment will raise stream and CCW ad­justment will lower stream. For best ad­justment, stream should hit basin ap­proximately 6-1/2” (165mm) from bub­bler.

TODO EL SERVICIO DEBERÁ SER EFECTUADO POR

IMPORTANTE

UNA PERSONA DE SERVICIO AUTORIZADA

INSTALACIÓN DE FIJADOR DE

SUSPENSIÓN Y DEL PURGADOR

1) Quite el fijador de suspensión sujetados a la parte
posterior del enfriador quitando un (1) tornillo.

2) Monte el fijador de suspensión y quite el purgador
como se muestra en la Fig.2.

NOTA: El fijador de suspensión DEBE de ser sostenido

con seguridad. Coloque portadores de soporte de
instalaciones fijas si la pared no proveerá un soporte
adecuado.

IMPORTANTE:

• Se debe mantener una dimensión de 4 3/4 pulgadas
(121mm) desde la pared hasta la línea central del
purgador para que calce de forma adecuada.

• Ancle el suspensor de forma segura a la pared usando
todos los cinco (5) agujeros de montaje de 1/4" de
diámetro.

3) Instale la válvula directa para el tubo de 3/8" de
diámetro externo.

INSTALACIÓN DEL ENFRIADOR DE AGUA

4) Suspenda el enfriador en el fijador de suspensión.
Asegúrese que el fijador de suspensión calce
correctamente en las ranuras de la parte posterior del
enfriador como se indica en la figura 2.

5 ) Afloje los dos (2) tornillos que sostienen la parte infe-

rior del panel en la parte inferior de la base del enfriador
y los dos (2) tornillos en la parte superior (Utilice los
pedacitos torx vendidos por separado). Quite el panel
frontal y póngalo a un lado.

6 ) Conectar el tubo de entrada de agua. Ver la Nota 4 en

las Instrucciones Generales.

7) Saque la tuerca deslizante y empaquetadura del colector
e instálelos en la manquera de residous de la nevera,
asequrándose que el extremo de la manquera encaje
en el colector. Coloque la tuerca deslizante y la
empaquetadura en el colector y apriete firmermente.

PUESTA EN MARCHA

Ver también las Instrucciones Generales

8) La altura del chorro se ajusta en la fábrica a 45-50
PSI. Si la presión de suministro varía mucho de esta
valor, ajustar el tornillo usar el agujero de acceso en el
botón. El ajuste en sentido horario elvará el chorro y
en sentido contrahorario lo bajará (inserte el
destornillador). Para un ajuste mejor, el chorro debe
chocar con el depósito aproximadamente a 6-1/
2"(165mm) del borboteador.

TOUT ENTRETIEN DOIT ÊTRE EFFECTUÉ PAR

IMPORTANT

UN REPRÉSENTANT AUTORISÉ

INSTALLATION DU SIPHON ET DU

1 ) Retirez le support de suspension à l’arrière du
2 ) Installez le support et le siphon tel qu’indiqué à

NOTE : Le support de suspension DOIT être bien

IMPORTANT :

• Pour avoir une bonne position, on doit garder

• Ancrez solidement le support au mur à l’aide

3) Installez la soupape droite dans le tuyau de

SUPPORT DE SUSPENSION

refroidisseur en enlevant une (1) vis.
la fig. 2.
retenu en place. Ajoutez des ferrures de fixa-

tion si le mur n’offre pas le soutien voulu.

une dimension de 4 3/4 po. (121mm) du mur à
l’axe central du siphon.

des five (5) trous de fixation d’un diam. 1/4 po.
D.E. 3/8".

INSTALLATION DU REFROIDISSEUR

4 ) Installez le refroidisseur sur le support en vous

assurant que ceux-ci sont bien installés dans
les fentes à l’arrière du refroidisseur tel
qu’indiqué à la figure 2.

5) Dégagez les deux (2) vis retenant le panneau
inférieur avant au bas de la base du
refroidisseur ainsi que deux (2) vis sur le
dessus (Employez le peu Torx vendu
séparément). Retirez le panneau avant et mettez­le de côté.

6 ) Connectez l’alimentation en eau. - Voir note 5

des instructions générales.

7) Retirez l’écrou coulissant et le joint du siphon
et les installer sur la conduite de vidange de la
fontaine en s'assurant que l'extrémité de la
conduite de vidange s'ajuste dans le siphon.
Assembler l'écrou coulissant et le joint sur le
siphon et srrer fermement.

MISE EN MARCHE

Voir aussi les Instructions Générales

8 ) La pression du jet est réglée en usine 3,1 et

3,4 bars. Si la pression d'alimentation varie
fortement de cette valeur employer l'ouverture
d'accès dans le bouton-poussoir. Un réglage
dans le sens des aiguilles d'une montre relève
le jet, et un réglage dans le sens contraire
l'abaisse (insérez le tournevis). Pour un
réglage optimum, le jet doit frapper le bassin
à environ 165 mm du barboteur.

Refrig. Unit

Unidad de refrigeración

Réfrigérateur

Left Unit

Unidad Izquierda

élément de gauche

COLOR TABLE

PANEL COLOR

Stainless Steel

COLOR TABLE

PANEL COLOR

Stainless Steel

TABLA DE LOS

COLORES

COLOR DEL

PANEL

Acero inoxidable Acier inoxydable

TABLA DE LOS

COLORES

COLOR DEL

PANEL

Acero inoxidable Acier inoxydable

TABLE DE

COULEURS

COULEUR DU

PANNEAU

TABLE DE

COULEURS

COULEUR DU

PANNEAU

Item No. 32

Part No.

Artículos No.

No. de Pieza

Article Pièce

28525C 28519C

Item No. 32

Part No.

Artículos No.

No. de Pieza

Article Pièce

28539C 28519C

Item No. 33

Part No.

Artículos No.

No. de Pieza

Article Pièce

28536C 28522C 22955C

Item No. 33

Part No.

Artículos No.

No. de Pieza

Article Pièce

28528C 28522C 22955C

Page 3

Item No. 34

Part No.

Artículos No.

No. de Pieza

Article Pièce

Item No. 34

Part No.

Artículos No.

No. de Pieza

Article Pièce

Item No. 35

Part No.

Artículos No.

No. de Pieza

Article Pièce

Item No. 35

Part No.

Artículos No.

No. de Pieza

Article Pièce

Item No. 36

Part No.

Artículos No.

No. de Pieza

Article Pièce

28516C

Item No. 36

Part No.

Artículos No.

No. de Pieza

Article Pièce

28516C

Item No. 37

Part No.

Artículos No.

No. de Pieza

Article Pièce

Item No. 37

Part No.

Artículos No.

No. de Pieza
Article Pièce

98070C (REV. A - 3/06)

(L)VRCTL(R)8*1A, 2A, 3A (L)VRCDTL(R)*A (L)VRCTL(R)DD*A

15

23

25

30

45 (8)

27

36

28

35

52

48

50 (RH Unit)
55 (LH Unit)

17, 18, 14

44

40

1

4

33

(Items 31 & 24 also
used on the LH unit)

31

24

32

46

26

29

98070C (REV. A - 3/06)

46

46

Page 4

34

45 (6)

47 (4)

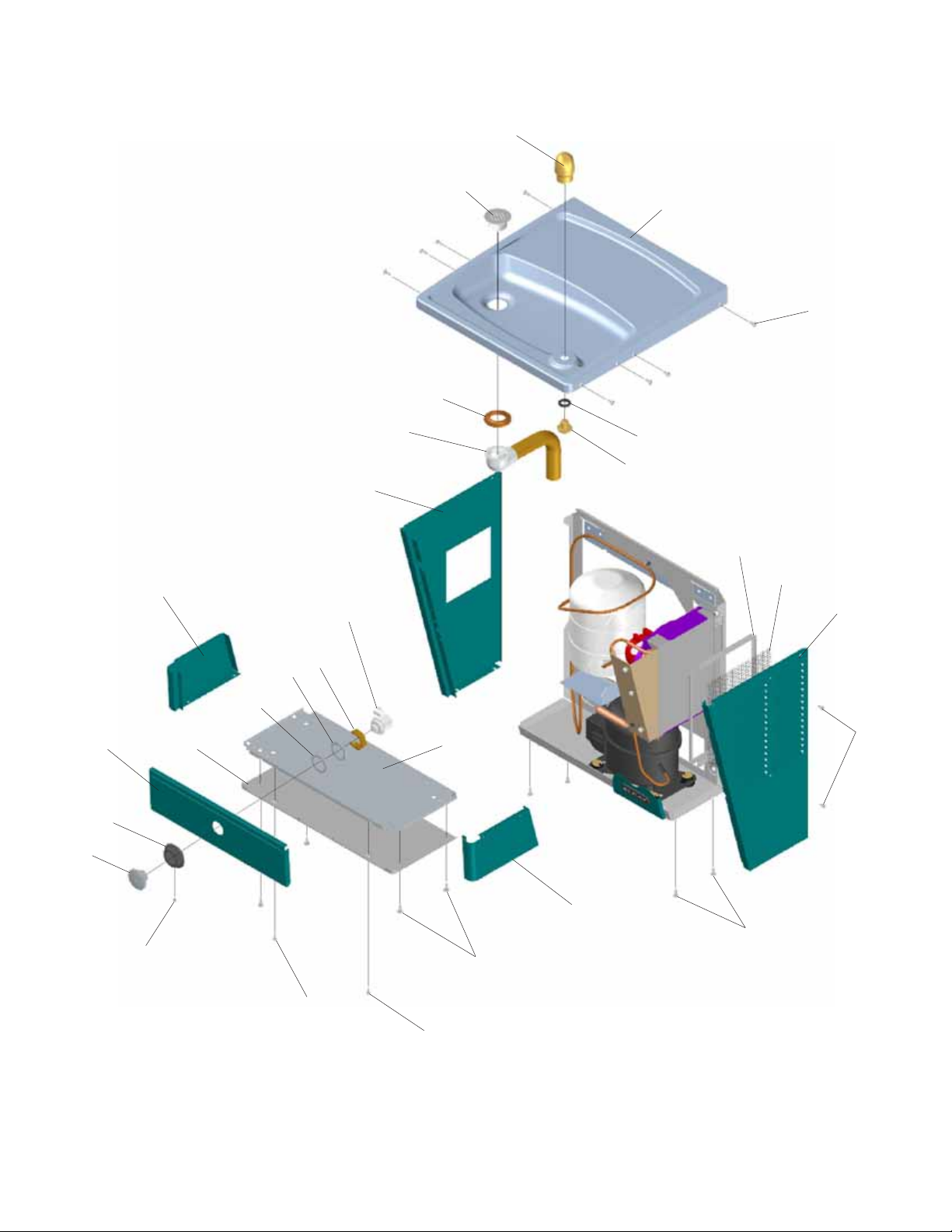

Fig. 3

(Refrigerated side shown)

(L)VRCTL(R)8*1A, 2A, 3A (L)VRCDTL(R)*A (L)VRCTL(R)DD*A

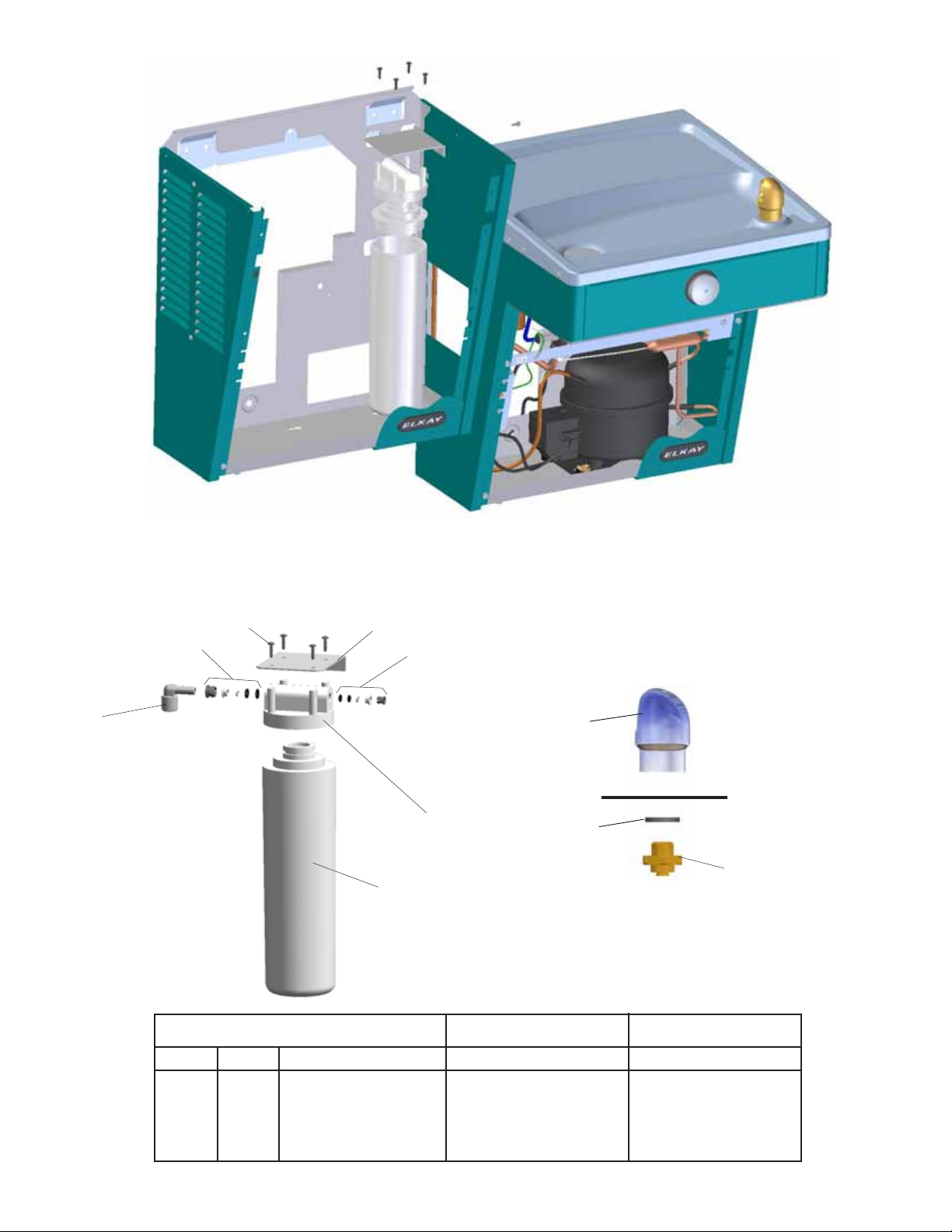

Filter Installation Detail

Fig. 4

2

3

6

7

4

15

Basin
Estanque

1

1

Bassin

4

Fig. 5

5

VANDAL RESISTANT BUBBLER DETAIL

DETALLE DEL GRIFO RESISTENTE AL VANDALISMO

DESCRIPTION DU BARBOTEUR RESISTANT AU VANDALISME

Fig. 6

WATERSENTRY® FILTER PARTS LIST

ITEM NO. PART NO.

1
2
3
4
5
6
7

51294C
70792C
70823C
70822C
51299C
70818C
28641C

(See Fig. 5)

Filter Head Assy.
Screw #8-18 x .75 PH
Fitting - Superseal 3/8” (10 mm)
Fitting - Superseal 1/4” (6 mm)
Filter Assy
Elbow - 3/8” (10mm)
Bracket

DESCRIPTION

LISTA DE PIEZAS DEL FILTRO

(Vea Fig. 5)

DESCRIPCIÓN DESCRIPTION

Ensamblado de la Cabeza del Filtro
Tornillo #8-18 x .75 PH
Accesorio - Supersello 3/8" (10mm)
Accesorio - Supersello 1/4" (6 mm)
Ensamblado del Filtro
Codo - 3/8" (10 mm)
Fijador

Page 5

LISTE DES PIÈCES DU FILTRE

(Voir Fig. 5)

Ens. de tête de filtre
Vis #8-18 x .75 hp
Raccord - Superseal 3/8" (10mm)
Raccord - Superseal 1/4" (6mm)
Ens. filtre
Coude - 3/8" (10mm)
Support

98070C (REV. A - 3/06)

(L)VRCTL(R)8*1A, 2A, 3A (L)VRCDTL(R)*A (L)VRCTL(R)DD*A

115V PARTS LIST/ 115V LISTA DE PIEZAS/ 115V LISTE DES PIÈCES

ITEM NO.

1
2
3
4
5
6
7
8

9
10
11

*

12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

Sold Separate
Sold Separate

NS

PART NO.

100322740560
100806740570
101516143550

15009C

19037000

30664C
31490C
31513C
35768C
35870C
36094C
36158C
35959C
50986C
45866C
56092C
15005C
61313C
66703C
66534C
70002C
70009C
45768C
28617C
28593C
22897C
45662C
45737C
75672C
56163C

28596C
See Color Table
See Color Table
See Color Table
See Color Table
See Color Table
See Color Table

66743C

56237C

40045C

70018C

75524C

55996C

45736C

75570C

75661C

70864C

56033C

66576C

45865C

27124C

55931C

40022C

75583C

45864C

70682C

75520C

75523C

28551C

PARTS LIST 220/240V - LISTA DE PIEZAS 220/240V - LISTE DES PIÈCES 220/240V

ITEM

NO

10

NS

7

12

33

*11

13

*REPLACE WITH SAME COMPRESSOR USED
IN ORIGINAL ASSEMBLY.
NOTE: All correspondence pertaining to any of the

above water coolers or orders for repair parts MUST
include Model No. and Serial No. of cooler, name and
part number of replacement part.

PART NO DESCRIPTION DESCRIPCIÓN DESCRIPTION

35827C
35826C
31431C
36195C
36174C
28638C
36085C
36092C
36050C

DESCRIPTION DESCRIPCIÓN DESCRIPTION

Gasket - Bubbler

Grommet - Compressor Mtg.

Stud - Compressor Mtg.

Nipple - Bubbler

Clip - Compressor Mtg.

Fan Blade
Fan Motor

Cold Control

Cover - Relay

Power Cord

Compressor Serv. Pak EMI 70

Screw - #10 x 1/2” Lg. HHSM

Strainer (See “General Instructions”)

Screw - #10 x .50 Pinned Torx

Screw - #8 x .50 Pinned Torx

Assy. Drain/Tailpipe (RH unit)

Assy. Drain/Tailpipe (LH unit)

Power Cord
Power Inlet
Fan Motor
Overload (50Hz)
Overload (60Hz)
Panel - Left Rear TL JO (RH unit)
Compressor Service Pak (50Hz)
Compressor Service Pak (60Hz)
Relay

Overload

Holder - Regulator

Bubbler Assy.

Tubing - Poly (Cut To length)

Retaining Nut

Regulator

Evaporator Assembly

Screw - Fan Motor

Drain Plug 1-1/2

Screen - VR

Basin - Stainless Steel

Panel - Bottom Dispenser

Button - Push

Sleeve - Push Button

Cap Screw
Gasket - Drain
Panel - Screen

Panel - RH Rear

Panel - LH Rear
Panel - RH Dispenser Side
Panel - LH Dispenser Side

Panel - Dispenser Front

Panel - Front Lower

Condenser

Shroud Fan

Hex Nut

Hex Nut - Fan Blade

Clip (Front & Rear Panels)

Half Nut - Regulator

Screw - #8 x .62 Torx/Slot

Washer

Heat Exchanger

Cover - Cold Control

Cover - Dispenser Bottom

Drain Tube Assy.

Tee 1/4
Torx Tool - T25
Torx Tool - T20

Hanger Bracket

Obturador - Borboteador

Arandela Aislante-Mtg del Compresor

Perno- Mtg del Compresor

Boquilla - Borboteador

Brida - Compresor

Aspa del Ventilador

Motor del Ventilador

Control del Frio

Cubierta de Relé

Paquete de Serv. del Compresor EMI 70

Relay

Tuberla de polietileno (Corte a la longitud)

Drier

La palangana - Acero que no se Mancha

Tuerca exagonal - Aspa del Ventilador

Brida (Paneles frontales y posteriores)

Filtro Bifurcado (Vea "Instrucciones Generales")

Ensamblado del Desagüe/tubo de escape(RH unit)

Elbow

*REEMPLACE CON EL MISMO COMPRESOR
USADO EN EL ENSAMBLADO INICIAL.
NOTA: Toda la correspondencia relacionada con el

enfriador de agua anterior o con una orden de reparación
piezas DEBERÁ incluir el número de modelo y número
de serie del enfriador, el nombre y número de pieza de
la pieza de repuesto.

Ensamblado del Desagüe/tubo de escape(LH unit)

Cable Eléctrico
Entrada De Eléctrico
Motor De Abanico
Sobrecarga (50Hz)
Sobrecarga (60Hz)
Panel-Retrovisor Izquierdo (RH unit)
Paquete de Servicio del Compressor (50 Hz)
Paquete de Servicio del Compressor (60 Hz)
Relé

Cable Eléctrico

Sobrecarga

Relé

Sostenedor - Ragulador

Ensamblado del Borboteador

Tuerca de Retención

Regulador

Ensamblado del Evaporizador
Tornillo - #10 x 1/2” Lg. HHSM
Tornillo - Motor del Ventilador

Panel - Dispensador Inferior

Panel - Dispensador Frontal

Tornillo - #10 x .50 Pinned Torx

Tornillo - #8 x .50 Pinned Torx

Tornillo - #8 x .62 Torx/Slot

Cubierta de Control del Frio

Cubierta-Dispensador Inferior

Conjunto de tubo de desagüe

Secador

Tapón De Desagüe 1-1/2

Pantalla - VR

Botón
Manguito pulsador
Tornillo de fijación

Obturador - Desagüe

Panel - Pantalla

Panel - Retrovisor Derecho

Panel - Retrovisor Izquierdo

Panel - Lado derecho

Panel - Lado izquierdo

Panel - Frente Inferior

Condensador

Cubierta - Ventilador

Tuerca exagonal

Tuerca Medio - Ragulador

Arandela

Intercambiador térmico

Codo

Te 1/4
Torx Herramienia - T25
Torx Herramienia - T20

El Paréntesis del gancho

Joint statique - barboteur

Oeillet - surpresseur

Tige - surpresseur

Mamelon - Barboteur

Pince - Surpresseur

Pale de Ventilateur

Moteur de Ventilateur

Commande d’eau froide

Couvercle de Relais

Cordon d’alimentation

Trousse d ‘entr. Supreeeur EMI 70

Tubes - Polyéthyléne (Couper à la longueur)

Couvercle de Commande d’eau froide

Cordon d’alimentation
Entrée d'alimentation
Moteur Ventilateur
Surcharge (50Hz)
Surcharge (60Hz)
Panneau - arrière gauche (RH unit)
Trousse d'entr. supresseur (50Hz)
Trousse d'entr. supresseur (60Hz)
Relais

*REMPLACEZ AVEC LE MÊME SURPRESSEUR
QUE CELUI UTILISÉ ORIGINALEMENT.
NOTE : Toute correspondance au sujet des

refroidisseurs d’eau courante ou toute
commande de pièce de rechange DOIT inclure le
numéro de modèle et le numéro de série du
refroidisseur ainsi que le nom et le numéro de
pièce à remplacer.

Ens. surcharge

Relais

Porte - Régleur

Ens. d’ Barboteur

Retenue écrou

Régleur

Déshydrateur

Ens. d’évaporateur

Vis - #10 x 1/2 Lg. HHSM

Vis - Moteur de Ventilateur

Bonde - 1-1/2

Écran - VR

Le bassin - l’Acier de Stainless

Panneau - distributeur inférieur

Écrou hex. - pale de ventilateur

Pince (panneaux avant et arrière)

Grille (Voir "Directives Générales")

Ens. d’ drain/tuyère (RH unit)

Couvercle - distributeur inférieur

Ens. d’ drain/tuyère (LH unit)

Bouton

Manchon bouton poussoi

Vis de blocage

Joint statique - vidange

Panneau - Écran

Panneau - arrière droit

Panneau - arrière gauche

Panneau - côté droit

Panneau - côté gauche

Panneau - avant

Panneau - avant inférieur

Condensateur

Carénage - ventilateur

Hex. - écrou

Demi - écrou Régleur

Vis - #10 x .50 Pinned Torx

Vis - #8 x .50 Pinned Torx

Vis - #8 x .62 Torx/Slot

Rondelle

Echangeur Thermique

Tube de vidange

Joint statique

Tè 1/4
Torx Outil - T25
Torx Outil - T20

Crochet de cintre

PRINTED IN U.S.A.

IMPRESO EN LOS E.E.U.U.
IMPRIMÉ AUX É.-U.

REPAIR SERVICE INFORMATION TOLL FREE NUMBER 1.800.260.6640

INFORMATIONS POUR LE SERVICE PAR NUMERO SANS FRAIS 1.800.260.6640

NÚMERO GRATIS DE SERVICIO 1.800.260.6640

ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484

98070C (REV. A - 3/06)

FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.323.0620

POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.323.0620

PARA PIEZAS, CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.323.0620

Page 6
