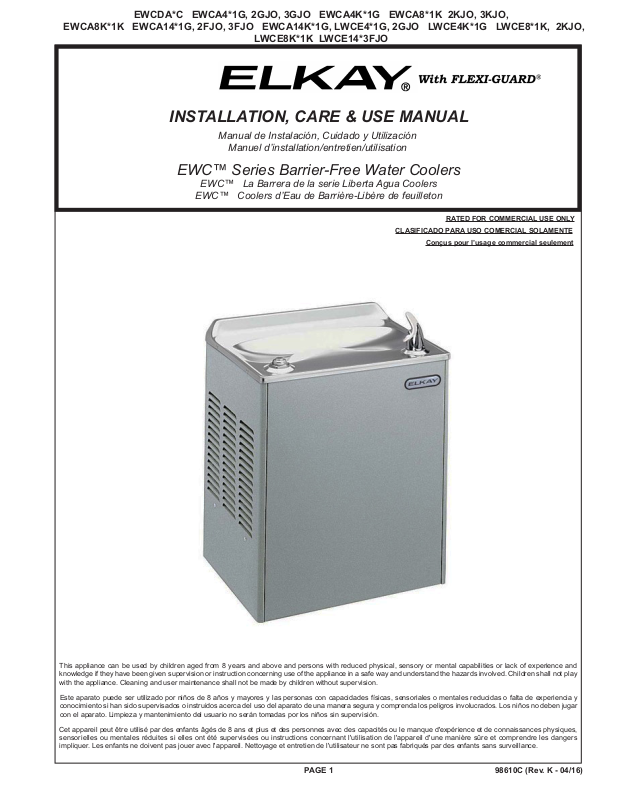

Elkay EWC Installation Manual [en, fr, es]

Download

Page 1

EWCDA*C EWCA4*1G, 2GJO, 3GJO EWCA4K*1G EWCA8*1K 2KJO, 3KJO,

EWCA8K*1K EWCA14*1G, 2FJO, 3FJO EWCA14K*1G, LWCE4*1G, 2GJO LWCE4K*1G LWCE8*1K, 2KJO,

LWCE8K*1K LWCE14*3FJO

INSTALLATION, CARE & USE MANUAL

Manual de Instalación, Cuidado y Utilización

Manuel d’installation/entretien/utilisation

EWC™ Series Barrier-Free Water Coolers

EWC™ La Barrera de la serie Liberta Agua Coolers

EWC™ Coolers d’Eau de Barrière-Libère de feuilleton

RATED FOR COMMERCIAL USE ONLY

CLASIFICADO PARA USO COMERCIAL SOLAMENTE

Conçus pour l’usage commercial seulement

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Este aparato puede ser utilizado por niños de 8 años y mayores y las personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si han sido supervisados o instruidos acerca del uso del aparato de una manera segura y comprenda los peligros involucrados. Los niños no deben jugar con el aparato. Limpieza y mantenimiento del usuario no serán tomadas por los niños sin supervisión.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes avec des capacités ou le manque d'expérience et de connaissances physiques, sensorielles ou mentales réduites si elles ont été supervisées ou instructions concernant l'utilisation de l'appareil d'une manière sûre et comprendre les dangers impliquer. Les enfants ne doivent pas jouer avec l'appareil. Nettoyage et entretien de l'utilisateur ne sont pas fabriqués par des enfants sans surveillance.

PAGE 1

98610C (Rev. K - 04/16)

Page 2

EWCDA*C EWCA4*1G, 2GJO, 3GJO EWCA4K*1G EWCA8*1K 2KJO, 3KJO,

EWCA8K*1K EWCA14*1G, 2FJO, 3FJO EWCA14K*1G, LWCE4*1G, 2GJO LWCE4K*1G LWCE8*1K, 2KJO,

LWCE8K*1K LWCE14*3FJO

Note: Danger! Electric shock hazard. Disconnect power before servicing unit.

Nota: peligro! Peligro de descarga eléctrica. Desconecte antes de reparar la unidad.

Remarque : Danger ! Risque d'électrocution. Débrancher avant de réparer l'appareil.

USES HFC-134A REFRIGERANT USA REFRIGERANTE HFC-134A

UTILISE DU FLUIDE FRIGORIGÈNE HFC-134A

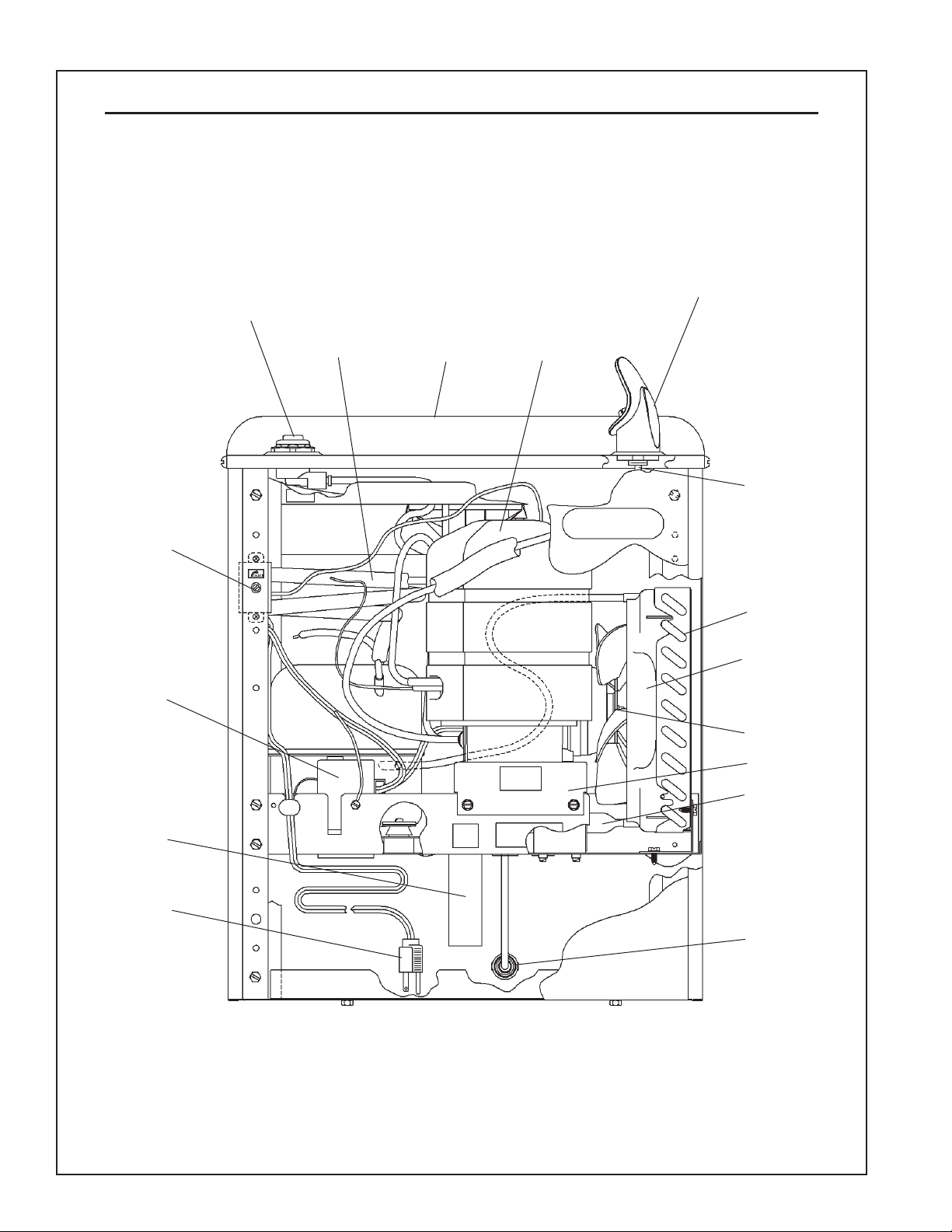

SEE FIG.5

SEE FIG.4

VEA LA FIG.4

VOIR FIG.4

VEA LA FIG.5 VOIR FIG.5

18, 19

14, 15, & 17 16

98610C (Rev. K - 04/16)

FIG. 1

PAGE 2

Page 3

EWCDA*C EWCA4*1G, 2GJO, 3GJO EWCA4K*1G EWCA8*1K 2KJO, 3KJO,

EWCA8K*1K EWCA14*1G, 2FJO, 3FJO EWCA14K*1G, LWCE4*1G, 2GJO LWCE4K*1G LWCE8*1K, 2KJO,

LWCE8K*1K LWCE14*3FJO

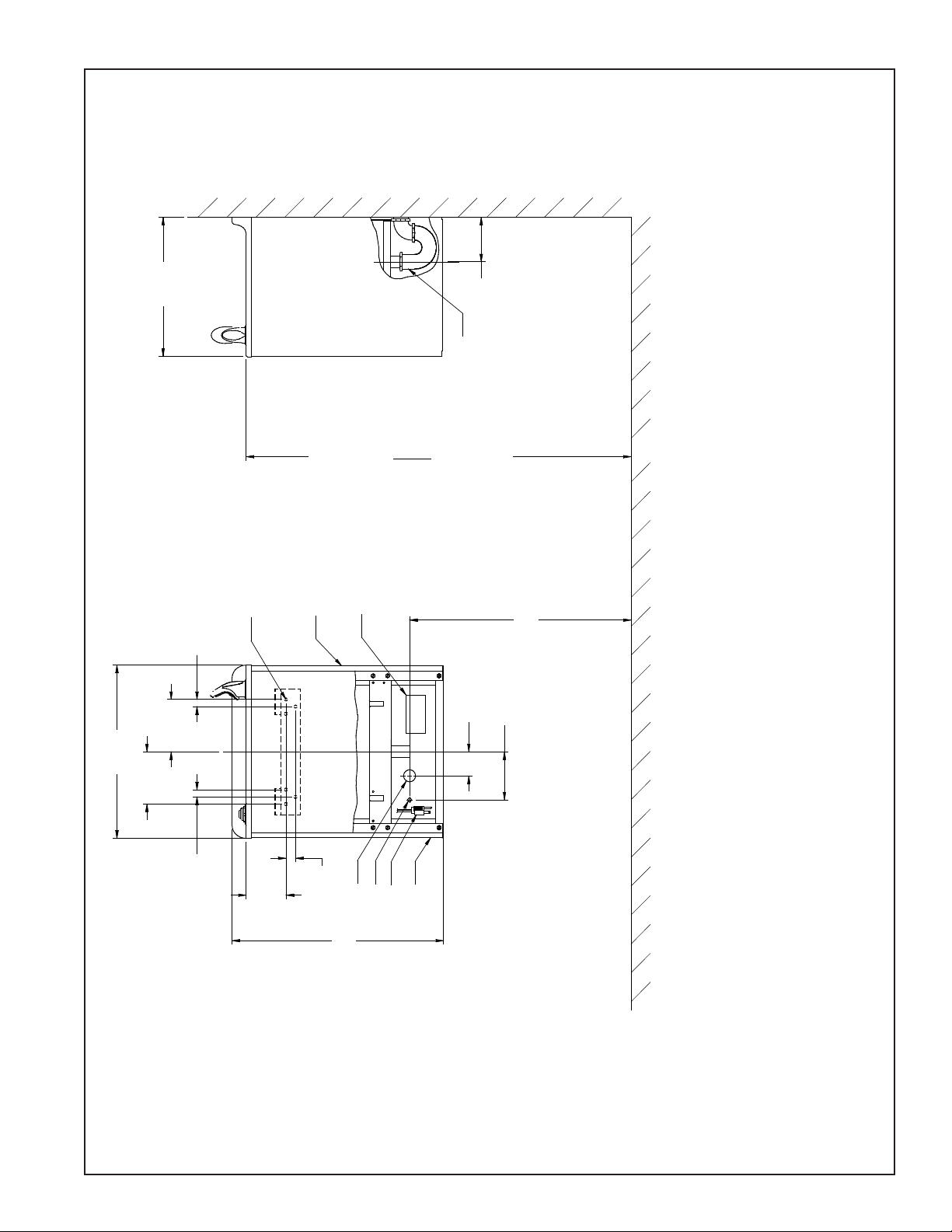

368 mm

14 1/2"

4 5/8"

117 mm

33" (838mm) RECOMMENDED

HEIGHT FOR CHILDREN

ALTURA RECOMENDADA PARA LOS

NIÑOS 33" (838 mm)

HAUTEUR RECOMMANDÉE POUR

64 mm

LES ENFANTS 33" (838mm)

23"

584 mm

127 mm

FINISHED FLOOR

PISO ACABADO

PLANCHER FINI

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 4" (102mm) (MÍN.) DE HOLGURA ENTRE LA

REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PARED

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 4" (102mm) (MIN.) ENTRE LES ÉVENTS DE L’ENCEINTE

ET LE MUR.

CABLE ELÉCTRICO DE 1-1/2' (457mm) DE LARGO

CORDON D’ALIMENTATION 1-1/2' (457mm)

AGUJEROS DE TORNILLO 5/16" (8mm) EN LA PLACA DE MONTAJE

TROUS DE VIS 5/16" (8mm) DANS LA PLAQUE DE MONTAGE

E = INSURE PROPER VENTILATION BY MAINTAINING 4" (102mm) (MIN.) CLEARANCE FROM CABINET

LOUVERS TO WALL.

F = POWER CORD 1-1/2' (457mm) LONG

G = 5/16" (8mm) SCREW HOLES IN MOUNTING PLATE

FIG. 2

40" (1016mm) RECOMMENDED HEIGHT

FOR ADULTS

ALTURA RECOMENDADA PARALOS

ADULTOS 40" (1016 mm)

HAUTEUR RECOMMANDÉE POUR LES

ADULTES 40" (1016mm)

3/4"

19 mm

2 1/2"

5 7/16"

18"

457 mm

138 mm

5 7/16"

138 mm

3/4"

19 mm

4 1/8"

105 mm

25 mm

22"

559 mm

PAGE 3

FROM WALL SHUT OFF BY OTHERS

1-1/2" (38 mm) FUERA DE LA LLAVE DE PASO EN LA PARED COLOCADA POR TERCEROS.

CONNECTANT UNE TUYAUTERIE DE 1-1/2 PO. (38 mm) DEPUIS LE ROBINET D'ARRÊT FOURNI PAR D'AUTRES.

UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼” DE DIÁMETRO.

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4" DE SORTIE D’EAU.

PURGADOR DE 1¼ NO PROPORCIONADO

SIPHON 1-1/4 NON FOURNI

UBICACIÓN DE LA TOMA DE ELECTRICIDAD

EMPLACEMENT DE LA PRISE DE COURANT

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB OUT 1-1/2 IN. (38mm)

SE RECOMIENDA UBICAR EL TUBO CORTO DE CONEXIÓN AL TUBO DE COBRE SIN CHAPAR DE 3/8" DE DIÁM. EXT. A

EMPLACEMENT RECOMMANDÉ D'ALIMENTATION EN EAU PAR TUBE EN CUIVRE NON PLAQUÉ DE 3/8 PO. (9,5 mm) D.E.

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4” O.D. DRAIN

C = 1-1/4 TRAP NOT FURNISHED

D = ELECTRICAL OUTLET LOCATION

98610C (Rev. K - 04/16)

Page 4

EWCDA*C EWCA4*1G, 2GJO, 3GJO EWCA4K*1G EWCA8*1K 2KJO, 3KJO,

EWCA8K*1K EWCA14*1G, 2FJO, 3FJO EWCA14K*1G, LWCE4*1G, 2GJO LWCE4K*1G LWCE8*1K, 2KJO,

LWCE8K*1K LWCE14*3FJO

FIG. 3

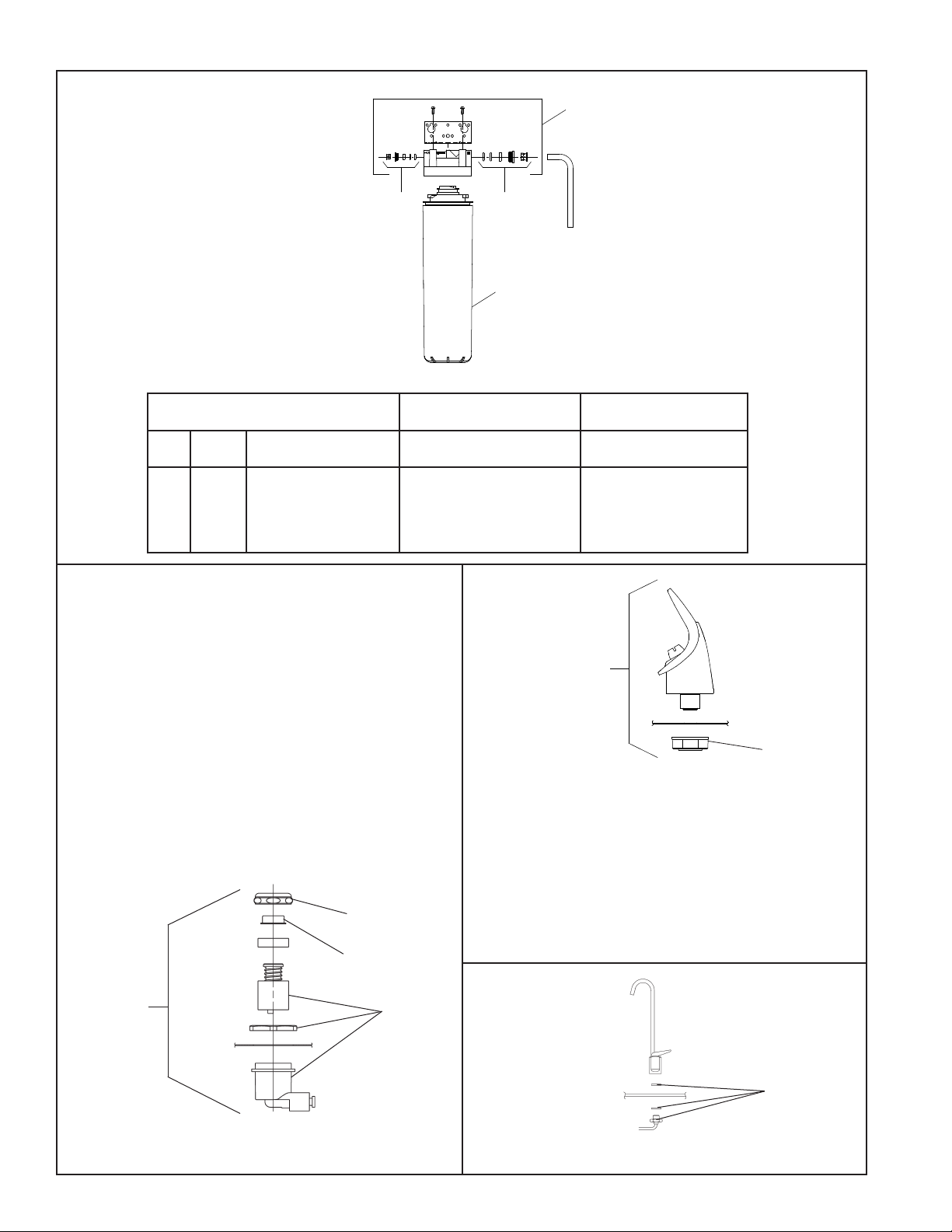

WATERSENTRY® FILTER PARTS LIST

ITEM

NO.

1 2

PART

NO.

51299C 98926C

51469C

(See Fig. 3)

DESCRIPTION

Filter Assy-1500 Gal. Kit-Filter Head Fitting includes John Guest Ftgs & 3/8" Elbow Fitting Assy-Filter & Bracket includes Fltr Head/Mtg Bkt/ John Guest Ftgs/Screws

LISTA DE PIEZAS DEL FILTRO

(Vea la Fig. 3)

DESCRIPCIÓN

Ensamblado del Filtro-1500 Galón Montaje Cabeza Kit Filtro-Incluye John Guest Montaje y 3/8” Codo

Conjunto del Filtro y Soporte, Incluye Filtro Soporte/John Guest Guarniciones/Tornillos de Montaje de Cabeza

LISTE DES PIÈCES DU FILTRE

(Voir Fig. 3)

DESCRIPTION

Ens. ltre-1500 Gallon

Raccord Tête de Filtre Kit-Inclut-John Guest Montage et 3/8” Raccord en Coude Assemblêe-Filtre et Support Inclut Filtre/Montage Support/John Guest/ Vis à Têtê

Stream height is factory set at 35 PSI. If supply pressure varies greatly from this, remove items Cover Nut & Button and adjust screw on regulator. Clockwise adjustment will raise stream and counter-clockwise adjustment will lower stream. For best adjustment, stream should hit basin approximately 6-1/2" (165mm) from bubbler.

La altura del chorro se determina en la fábrica a 35 PSI. Si la presión del suministro varía demasiado de este, retire las prendas cubierta tuerca & botón y ajuste el tornillo regulador. El ajuste en el sentido de las agujas del reloj elevará el chorro y contra el sentido de las agujas del reloj lo bajará. Para un mejor ajuste, el chorro deberá pegar en el estanque a una distancia de aproximadamente 6½” (165mm) del borboteador.

Le niveau d’écoulement est réglé en usine à 35 PSI. Si la pression varie beaucoup de cela, supprimer des éléments couvrent écrou & bouton et ajustez la vis sur le régulateur. Si vous ajustez dans le sens des aiguilles d’une montre, le jet augmentera et dans le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6-1/2" (165mm) du barboteur.

COVER NUT

TAPA TUERCA

LA COUVERTURE DE

L'ÉCROU

BUTTON

BOTÓN

BOUTON

BASIN

ESTANQUE BASSIN

BASIN

ESTANQUE BASSIN

Locknut

NOTE:

WHEN INSTALLING REPLACEMENT BUBBLER AND PEDESTAL, TIGHTEN LOCKNUT ONLY TO HOLD PARTS SNUG IN POSITION. DO NOT OVER TIGHTEN.

NOTA:

CUANDO SE INSTALE EL BORBOTEADOR DE REPUESTO Y EL PEDESTAL, APRIETE LA TUERCA DE FIJACIÓN SOLAMENTE PARA SOSTENER LAS PIEZAS EN SU POSICIÓN.

NO APRIETE EMASIADO.

NOTE:

LORSQUE VOUS INSTALLEZ UN NOUVEAU BARBOTEUR ET SOCLE, RESSERREZ L’ÉCROU DE BLOCAGE SEULEMENT SUFFISAMMENT POUR GARDER LES PIÈCES BIEN EN PLACE. NE PAS TROP SERRER.

FIG. 5

98610C (Rev. K - 04/16)

FIG. 4

FIG. 6

PAGE 4

Page 5

EWCDA*C EWCA4*1G, 2GJO, 3GJO EWCA4K*1G EWCA8*1K 2KJO, 3KJO,

EWCA8K*1K EWCA14*1G, 2FJO, 3FJO EWCA14K*1G, LWCE4*1G, 2GJO LWCE4K*1G LWCE8*1K, 2KJO,

LWCE8K*1K LWCE14*3FJO

MOUNTING PLATE INSTALLATION

1. Select installation location. Installation location must be a clear vertical surface for the cooler to be

mounted on and have adequate clear area to ventilation louvers for proper air ow. (102 mm / 4 inches

minimum to adjacent walls).

2. Installation area must also include water supply, electrical supply and suitable drain. Water, drain and electrical supply systems must comply with local code requirements.

3. Remove Mounting Plate from Cooler (if fastened to Cooler).

4. Mount the Mounting Plate as shown in Rough-In drawing (found in Product Specication Sheet).

NOTE: Mounting Plate MUST be supported securely. Add xture support carrier, if wall will not provide adequate support. Anchor Mounting Plate securely to wall using six (6) mounting holes.

COOLER INSTALLATION

1. Remove Cooler from Box.

2. Hang Cooler on the Mounting Plate. Be certain the Mounting Plate is engaged properly on the cross brace at

Cooler back as shown in Rough-In (found in Product Specication Sheet).

3. Remove two (2) screws holding the front panel. Remove the front panel and set aside.

4. Connect water inlet line –See Note 4 of General Instructions.

5. Install trap. Remove the slip nut and gasket from the trap and install them on the cooler waste line making sure

that the end of the waste line ts into the trap.

6. Plug in electrical power. After verifying that the water cooler is properly connected and operational, replace

and reattach the cooler front panel. Unit must have electrical power to have water ow.

230V - 50Hz PARTS LIST/LISTA DE PIEZAS/LISTE DE PIÈCES

PART. NO. DESCRIPTION DESCRIPCIÓN

98772C

1000003361

45678C 66266C 66417C 66201C 66202C 36024C 31430C 36243C

1000002147

35764C 98748C 98751C 98758C 98841C 98840C 35826C

Evaporator Assembly (4 GPH) Evaporator Assembly (14 GPH) Precooler (4 & 14 GPH) Condenser (4 GPH) Condenser (14 GPH) Drier (4 GPH) Drier (14 GPH) Power Cord Fan Motor Compressor Serv. Pak (4 GPH) Compressor Serv. Pak (8 GPH) Compressor Serv. Pak (14 GPH)

Kit - Electrical (Relay/Cover/O/L) (4 GPH) Kit - Electrical (Relay/Cover/O/L) (8 GPH) Kit - Electrical (Relay/Cover/O/L) (14 GPH)

Kit - Heat Exchanger/Drier (4 GPH) Kit - Heat Exchanger/Drier (14 GPH) Power Inlet

6 9

12 14 *18

*INCLUDES RELAY & OVERLOAD. IF UNDER WARRANTY, REPLACE WITH SAME COMPRESSOR USED IN ORIGINAL ASSEMBLY. NOTE: All correspondence pertaining to any of the above water coolers or orders for repair parts MUST include Model No. and Serial No. of cooler, name and part number of replacement part.

Montaje de evaporador (4 GPH) Montaje de evaporador (14 GPH) Preenfriador (4 & 14 GPH) Condensador (4 GPH) Condensador (14 GPH) Secador (4GPH) Secador (14 GPH) Cable eléctrico Motor del abanico Paquete de servicio del compresor (4 GPH) Paquete de servicio del compresor (8 GPH) Paquete de servicio del compresor (14 GPH)

Kit - Eléctrico (relé de sobrecarga/cubierta/) (4 GPH) Kit - Eléctrico (relé de sobrecarga/cubierta/) (8 GPH) Kit - Eléctrico (relé de sobrecarga/cubierta/) (14 GPH)

Kit - Intercambiador de calor/Secador (4 GPH) Kit - Intercambiador de calor/Secador (14 GPH) Entrada De Eléctrico

*INCLUYE RELÉ Y SOBRECARGA. SI ESTÁ BAJO GARANTÍA, REEMPLACE CON EL MISMO COMPRESOR USADO EN EL ENSAMBLADO INICIAL. NOTA: Toda la correspondencia relacionada con el enfriador de agua anterior o con una orden de reparación piezas DEBERÁ incluir el número de modelo y número de serie del enfriador, el nombre y número de pieza de la pieza de repuesto.

Assemblée de l'évaporateur (4 GPH) Assemblée de l'évaporateur (14 GPH) Prérefroidisseur (4 & 14 GPH) Condensateur (4 GPH) Condensateur (14 GPH) Déshydrateur (4 GPH) Déshydrateur (14 GPH) Cordon d’alimentation Moteur du ventilateur Trousse d’entr. surpresseur (4 GPH) Trousse d’entr. surpresseur (8 GPH) Trousse d’entr. surpresseur (14 GPH)

Kit - électrique (relais/couverture/surcharge) (4 GPH) Kit - électrique (relais/couverture/surcharge) (8 GPH) Kit - électrique (relais/couverture/surcharge) (14 GPH)

Kit - Échangeur thermique/ Déshydrateur (4 GPH) Kit - Échangeur thermique/ Déshydrateur (14 GPH) Entrée d'alimentation

* COMPREND RELAIS ET SURCHARGE. SI SOUS GARANTIE, REMPLACEZ AVEC LE MÊME SURPRESSEUR QUE CELUI UTILISÉ ORIGINALEMENT. NOTE : Toute correspondance au sujet des refroidisseurs d’eau courante ou toute commande de pièce de rechange DOIT inclure le numéro de modèle et le numéro de série du refroidisseur ainsi que le nom et le numéro de pièce à remplacer.

DESCRIPTIONITEM NO.

220V - 60Hz PARTS LIST/LISTA DE PIEZAS/LISTE DE PIÈCES

PART. NO. DESCRIPTION DESCRIPCIÓN

Montaje de evaporador (4 GPH) Preenfriador (4 & 14 GPH) Condensador (4 GPH) Cable eléctrico Motor del abanico Paquete de servicio del compresor (4 GPH) Paquete de servicio del compresor (8 GPH) Paquete de servicio del compresor (14 GPH)

Kit - Eléctrico (relé de sobrecarga/cubierta/) (4 GPH) Kit - Eléctrico (relé de sobrecarga/cubierta/) (8 GPH) Kit - Eléctrico (relé de sobrecarga/cubierta/) (14 GPH)

Kit - Intercambiador de calor/Secador (4 GPH) Entrada De Eléctrico

Assemblée de l'évaporateur (4 GPH) Prérefroidisseur (4 & 14 GPH) Condensateur (4 GPH) Cordon d’alimentation Moteur du ventilateur Trousse d’entr. surpresseur (4 GPH) Trousse d’entr. surpresseur (8 GPH) Trousse d’entr. surpresseur (14 GPH)

Kit - électrique (relais/couverture/surcharge) (4 GPH) Kit - électrique (relais/couverture/surcharge) (8 GPH) Kit - électrique (relais/couverture/surcharge) (14 GPH)

Kit - Échangeur thermique/ Déshydrateur (4 GPH) Entrée d'alimentation

98772C 45678C 66266C 36024C 31430C 36243C

1000002146

35856C 98748C 98752C 98757C 98840C 35826C

Evaporator Assembly (4 GPH) Precooler (4 & 14 GPH) Condenser (4 GPH) Power Cord Fan Motor Compressor Serv. Pak (4 GPH) Compressor Serv. Pak (8 GPH) Compressor Serv. Pak (14 GPH)

Kit - Electrical (Relay/Cover/O/L) (4 GPH) Kit - Electrical (Relay/Cover/O/L) (8 GPH) Kit - Electrical (Relay/Cover/O/L) (14 GPH)

Kit - Heat Exchanger/Drier (4 GPH) Power Inlet

4 6 9 12 14

*18

For potable water only at a supply line pressure of 20 to 100 psi (0.14 -0.69 MPa) and a maximum water temperature of 90°F (32°C).

Para el agua potable sólo a una presión de la línea de alimentación de 20 a 100 psi (0,14 -0,69 MPa) y una temperatura máxima del agua de 90°F (32°C).

Pour l'eau potable seulement à une pression de ligne d'alimentation de 20 à 100 psi (0,14 -0,69 MPa) et une température maximale de l'eau de 90°F (32°C).

PAGE 5

DESCRIPTIONITEM NO.

98610C (Rev. K - 04/16)

Page 6

EWCDA*C EWCA4*1G, 2GJO, 3GJO EWCA4K*1G EWCA8*1K 2KJO, 3KJO,

EWCA8K*1K EWCA14*1G, 2FJO, 3FJO EWCA14K*1G, LWCE4*1G, 2GJO LWCE4K*1G LWCE8*1K, 2KJO,

LWCE8K*1K LWCE14*3FJO

COLOR TABLE

PANEL COLOR

Stainless Steel Sandalwood Light Gray

TABLA DE LOS COLORES

COLOR DEL PANEL

Acier inoxydable Santal Gris Claro

TABLE DE COULEURS

COULEUR DU PANNEAU

Acero inoxidable Maderade sándalo Gris Clair

RIGHT PANEL

PANEL DERECHO

PANNEAU DROIT

20649C 21467C 27181C

LEFT PANEL

PANEL IZQUIERDO

PANNEAU GAUCHE

20648C 21466C 27178C

PARTS LIST 115V/LISTA DE PIEZAS 115V/LISTE DE PIÈCES 115V

ITEM NO. PART NO. DESCRIPTION DESCRIPCIÓN DESCRIPTION

1 2 3 4

5 6 7

8 9

11 12

15 16 17

*18

98536C 98530C

1000001792

98724C 98771C 55996C 45702C 20776C 20713C 56073C 66431C 98776C 66432C 66201C 66703C 66203C 98773C 36208C 35888C 21516C 56237C 31490C 31492C 30664C 27681C 70018C

0000001194

36322C 36312C 98747C

0000000238

98755C 98181C 98778C 98848C 56092C

1000001602

Kit - Push Button Assy. Kit - Regulator w/Spring Kit - Glass Filler Bubbler Nipple/Gasket Evaporator Assembly (4 & 8 GPH) Evaporator Assembly (14 GPH) Strainer Tailpipe Basin Basin (GF Only) Bubbler Assy Condenser (4 GPH) Kit - Condenser/Drier (8 GPH) Condenser (14 GPH) Drier (4 GPH) Drier (8 GPH) Drier (14 GPH) Kit - Cold Control/Screws Power Cord (4 & 8 GPH) Power Cord (14 GPH) Fan Shroud (4 & 14 GPH) Fan Shroud (8 GPH) Fan Motor (4 & 8 GPH) Fan Motor (14 GPH) Fan Blade Fan Bracket Fan Blade Nut Compressor Serv. Pak (4 GPH) Compressor Serv. Pak (8 GPH) Compressor Serv. Pak (14 GPH)

Kit - Electrical (Relay/Cover/O/L) (4 GPH) Kit - Electrical (Relay/Cover/O/L) (8 GPH) Kit - Electrical (Relay/Cover/O/L) (14 GPH) Kit - Heat Exchanger/Drier (4 GPH) Kit - Heat Exchanger/Drier (8 GPH) Kit - Heat Exchanger/Drier (14 GPH)

Tubing - Poly. (Cut To Length) Kit - Elbow - 5/16 x 1/4 (3-Pack)

Kit - Pulsador Asamblea Kit - Regulador Con Resorte Kit - Bubbler pezón/empaque de vidrio relleno Montaje de evaporador (4 & 8 GPH) Montaje de evaporador (14 GPH) Filtro bifurcado Tubo de escape Estanque Estanque (GF) Ensamblado del borboteador Condensador (4 GPH) Condensador (8 GPH) Condensador (14 GPH) Secador (4 GPH) Secador (8 GPH) Secador (14 GPH) Kit - Control del Enfriamiento/Tornillo Cable eléctrico (4 & 8 GPH) Cable eléctrico (14 GPH) Cubierta del abanico (4 & 14 GPH) Cubierta del abanico (8 GPH) Motor del abanico (4 & 8 GPH) Motor del abanico (14 GPH) Aspa del abanico Fijador del abanico Tuerca del aspa del abanico Paquete de servicio del compresor (4 GPH) Paquete de servicio del compresor (8 GPH) Paquete de servicio del compresor (14 GPH)

Kit - Eléctrico (relé de sobrecarga/cubierta/) (4 GPH) Kit - Eléctrico (relé de sobrecarga/cubierta/) (8 GPH) Kit - Eléctrico (relé de sobrecarga/cubierta/) (14 GPH) Kit - Intercambiador de calor/Secador (4 GPH) Kit - Intercambiador de calor/Secador (8 GPH) Kit - Intercambiador de calor/Secador (14 GPH)

Tubería de polietileno (Corte a la longitud) Kit - codo - 5/16 x 1/4 (paquete de 3)

Kit - Bouton Poussoir Kit - Régulateur Avec Ressort Kit - verre remplissage barboteur mamelon/joint Assemblée de l'évaporateur (4 & 8 GPH) Assemblée de l'évaporateur (14 GPH) Grille Tuyère Bassin Bassin (GF) Ens. barboteur Condensateur (4 GPH) Condensateur (8 GPH) Condensateur (14 GPH) Déshydrateur (4 GPH) Déshydrateur (8 GPH) Déshydrateur (14 GPH) Kit - Contrôle de Refroidissement/Vis Cordon d’alimentation (4 & 8 GPH) Cordon d’alimentation (14 GPH) Carénage de ventilateur (4 & 14 GPH) Carénage de ventilateur (8 GPH) Moteur du ventilateur (4 & 8 GPH) Moteur du ventilateur (14 GPH) Pale du ventilateur Support du ventilateur Écrou de la pale du vent. Trousse d’entr. surpresseur (4 GPH) Trousse d’entr. surpresseur (8 GPH) Trousse d’entr. surpresseur (14 GPH)

Kit - électrique (relais/couverture/surcharge) (4 GPH) Kit - électrique (relais/couverture/surcharge) (8 GPH) Kit - électrique (relais/couverture/surcharge) (14 GPH) Kit - Échangeur thermique/ Déshydrateur (4 GPH) Kit - Échangeur thermique/ Déshydrateur (8 GPH) Kit - Échangeur thermique/ Déshydrateur (14 GPH)

Tubes - Polyéthylène (Couper à la longueur) Kit - coude - 5/16 x 1/4 (Pack de 3)

FRONT PANEL PANEL FRONTAL PANNEAU AVANT

20681C 21456C 27154C

POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.834.4816

ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484

98610C (Rev. K - 04/16)

REPAIR SERVICE INFORMATION TOLL FREE NUMBER 1.800.260.6640

NÚMERO GRATIS DE SERVICIO 1.800.260.6640

INFORMATIONS POUR LE SERVICE PAR NUMERO SANS FRAIS 1.800.260.6640

FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.834.4816

PARA PIEZAS, CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.834.4816

PAGE 6

PRINTED IN U.S.A.

IMPRESO EN LOS E.E.U.U. IMPRIMÉ AUX É.-U.
