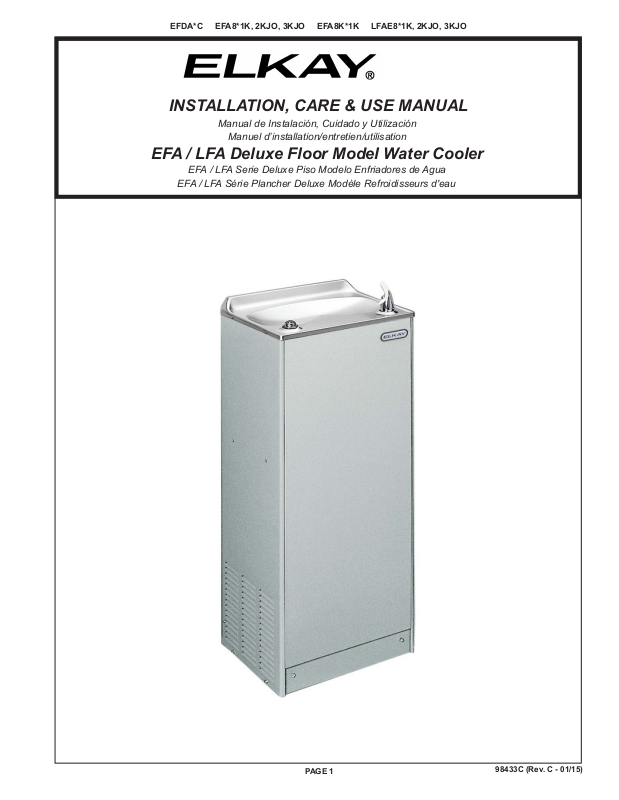

Page 1

EFDA*C EFA8*1K, 2KJO, 3KJO EFA8K*1K LFAE8*1K, 2KJO, 3KJO

INSTALLATION, CARE & USE MANUAL

Manual de Instalación, Cuidado y Utilización

Manuel d’installation/entretien/utilisation

EFA / LFA Deluxe Floor Model Water Cooler

EFA / LFA Serie Deluxe Piso Modelo Enfriadores de Agua

EFA / LFA Série Plancher Deluxe Modèle Refroidisseurs d'eau

PAGE 1

98433C (Rev. C - 01/15)

Page 2

EFDA*C EFA8*1K, 2KJO, 3KJO EFA8K*1K LFAE8*1K, 2KJO, 3KJO

USES HFC-134A REFRIGERANT USA REFRIGERANTE HFC-134A

UTILISE DU FLUIDE FRIGORIGÈNE HFC-134A

SEE FIG.4

VEA LA FIG.4

VOIR FIG.4

24 & 33

SEE FIG.5

VEA LA FIG.5 VOIR FIG.5

FIG. 6

98433C (Rev. C - 01/15)

17, 18, 19 & 20

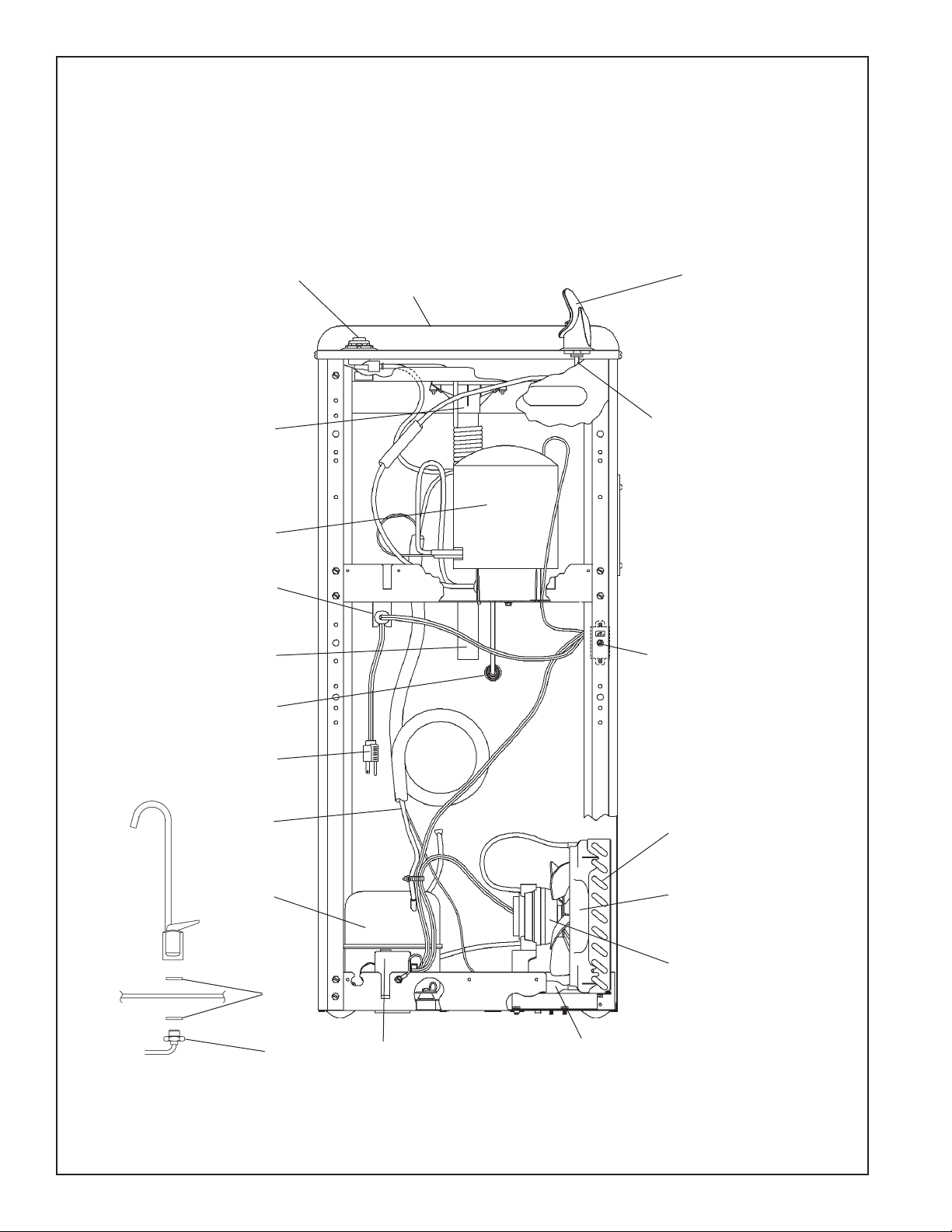

FIG. 1

PAGE 2

Page 3

EFDA*C EFA8*1K, 2KJO, 3KJO EFA8K*1K LFAE8*1K, 2KJO, 3KJO

14 1/2"

368 mm

4 5/8"

117 mm

FINISHED FLOOR

PISO ACABADO

PLANCHER FINI

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 4" (102mm) (MÍN.) DE HOLGURA ENTRE LA

REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PARED

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 4" (102mm) (MIN.) ENTRE LES ÉVENTS DE L’ENCEINTE ET LE

MUR.

CABLE ELÉCTRICO DE 4 PIE (1219mm), DE LARGO

CORDON D’ALIMENTATION 4' (1219mm)

SE PUEDE COLOCAR EL DESBASTE DE LA TUBERÍA EN CUALQUIER LUGAR DENTRO DE ESTA ÁREA.

ON PEUT PLACER LA TUYAUTERIE DANS CETTE RÉGION.

E = INSURE PROPER VENTILATION BY MAINTAINING 4" (102mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.

F = POWER CORD 4 FEET (1219mm) LONG

G = PLUMBING ROUGH-IN CAN BE LOCATED ANYWHERE WITHIN THIS AREA.

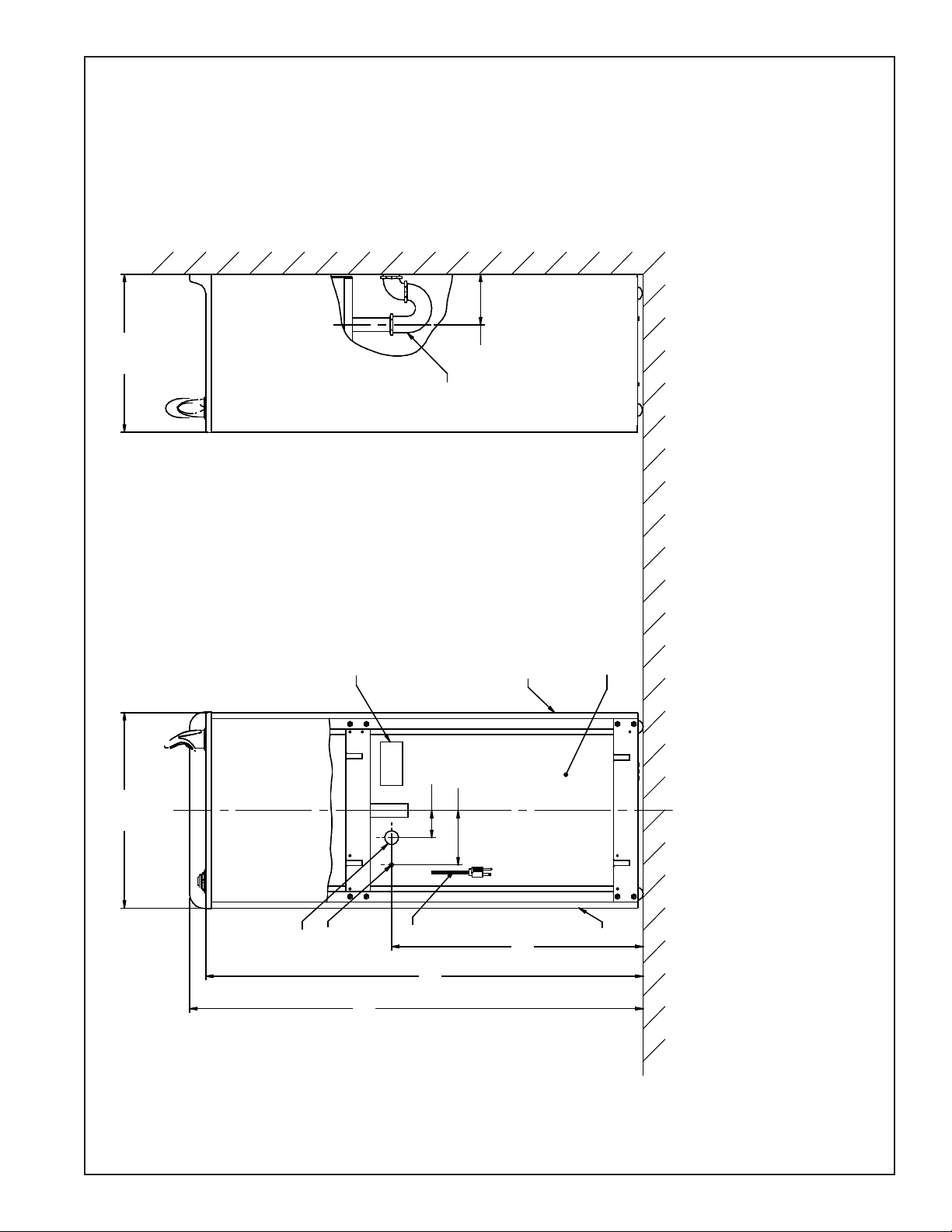

FIG. 2

2 1/2"

64 mm

127 mm

18"

457 mm

23"

584 mm

40"

1016 mm

41 1/2"

1053 mm

FROM WALL SHUT OFF BY OTHERS

(38mm) FUERA DE LA LLAVE DE PASO EN LA PARED COLOCADA POR TERCEROS.

CONNECTANT UNE TUYAUTERIE DE 1-1/2 PO. (38mm) DEPUIS LE ROBINET D'ARRÊT FOURNI PAR D'AUTRES.

UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼” DE DIÁMETRO.

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4" DE SORTIE D’EAU.

PURGADOR DE 1¼ NO PROPORCIONADO**

SIPHON 1-1/4 NON FOURNI**

UBICACIÓN DE LA TOMA DE ELECTRICIDAD

EMPLACEMENT DE LA PRISE DE COURANT

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB 1-1/2 IN. (38mm) OUT

SE RECOMIENDA UBICAR EL TUBO CORTO DE CONEXIÓN AL TUBO DE COBRE SIN CHAPAR DE 3/8" DE DIÁM. EXT. A 1-1/2"

EMPLACEMENT RECOMMANDÉ D'ALIMENTATION EN EAU PAR TUBE EN CUIVRE NON PLAQUÉ DE 3/8 PO. (9,5 mm) D.E.

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4” O.D. DRAIN

C = 1-1/4 TRAP NOT FURNISHED**

D = ELECTRICAL OUTLET LOCATION

PAGE 3

98433C (Rev. C - 01/15)

Page 4

EFDA*C EFA8*1K, 2KJO, 3KJO EFA8K*1K LFAE8*1K, 2KJO, 3KJO

2 2

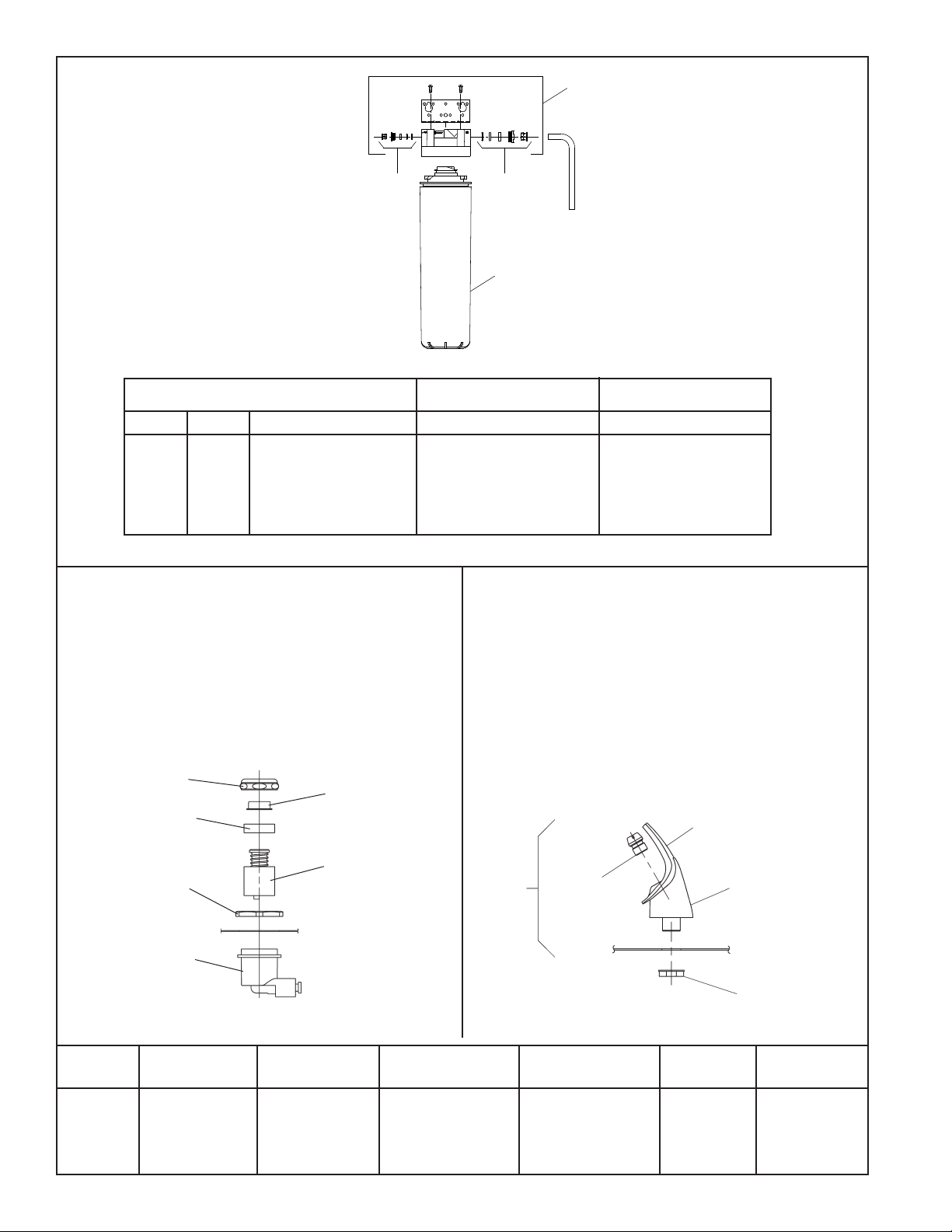

WATERSENTRY® FILTER PARTS LIST

LISTA DE PIEZAS DEL FILTRO

(See Fig. 3)

ITEM NO. PART NO.

1 2

Stream height is factory set at 35 PSI. If supply pressure varies greatly from this, remove items 1 & 2 and adjust screw on item 4. Clockwise adjustment will raise stream and counter-clockwise adjustment will lower stream. For best adjustment, stream should hit basin approximately 6-1/2" (165mm) from bubbler.

La altura del chorro se determina en la fábrica a 35 PSI. Si la presión del suministro varía demasiado de este valor, ajuste el tornillo, sacando los Artículos 1 y 2, y ajuste el tornillo en el Artículo 4. El ajuste en el sentido de las agujas del reloj elevará el chorro y contra el sentido de las agujas del reloj lo bajará. Para un mejor ajuste, el chorro deberá pegar en el estanque a una distancia de aproximadamente 6½” (165mm) del borboteador.

Le niveau d’écoulement est réglé en usine à 35 PSI. Si la pression varie beaucoup de ce point, retirez les articles 1 et 2 et ajustez la vis de l’article 4. Si vous ajustez dans le sens des aiguilles d’une montre, le jet augmentera et dans le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6-1/2" (165mm) du barboteur.

51299C 98926C

51469C

DESCRIPTION

Filter Assy-1500 Gal. Kit-Filter Head Fitting Includes John Guest Fitting & 3/8” Elbow Fitting Assy-Filter & Bracket includes Fltr Head/Mtg Bkt/ John Guest Ftgs/Screws

Ensamblado del Filtro-1500 Galón Montaje Cabeza Kit Filtro-Incluye John Guest Montaje y 3/8” Codo

Conjunto del Filtro y Soporte, Incluye Filtro Soporte/John Guest Guarniciones/ Tornillos de Montaje de Cabeza

(Vea la Fig. 3)

DESCRIPCIÓN DESCRIPTION

NOTE: WHEN INSTALLING REPLACEMENT BUBBLER AND PEDESTAL, TIGHTEN NUT (ITEM 12) ONLY TO HOLD PARTS SNUG IN POSITION.

DO NOT OVER TIGHTEN.

NOTA:

CUANDO SE INSTALE EL BORBOTEADOR DE REPUESTO Y EL PEDESTAL, APRIETE LA TUERCA (ARTICULO 12) SOLAMENTE PARA SOSTENER LAS PIEZAS EN SU POSICIÓN.

NO APRIETE EMASIADO.

NOTE:

LORSQUE VOUS INSTALLEZ UN NOUVEAU BARBOTEUR ET SOCLE, RESSERREZ L’ÉCROU (ARTICLE 12) SEULEMENT SUFFISAMMENT POUR GARDER LES PIÈCES BIEN EN PLACE.

NE PAS TROP SERRER.

FILTRE (Voir Fig. 3)

Ens. ltre-1500 Gallon

Raccord Tête de Filtre Kit-InclutJohn Guest Montage et 3/8” Raccord en Coude Assemblêe-Filtre et Support Inclut Filtre/Montage Support/John Guest/ Vis à Têtê

LISTE DES PIÈCES DU

COLOR TABLE

PANEL COLOR

Gray Beige Almond Stainless Steel Sandalwood Granite Light Gray

TABLA DE LOS COLORES

COLOR DEL PANEL

Gris beige Amande Acier inoxydable Santal Granite Gris Claro

98433C (Rev. C - 01/15)

BASIN

ESTANQUE BASSIN

BASIN

ESTANQUE BASSIN

FIG. 4

TABLE DE COULEURS

COULEUR DU PANNEAU

Crema grisáceo Almendra Acero inoxidable Maderade sándalo Granito Gris Clair

RIGHT PANEL (w/ hole)

PANEL DERECHO (sin aguero)

PANNEAU DROIT (sans trou)

20623C 21461C 20625C 21459C 27168C

N/A

RIGHT PANEL (w/o hole)

PANEL DERECHO (con aguero)

PANNEAU DROIT (avec trou)

27653C 27655C 27652C 27656C 27654C 27657C

FIG. 5

PANEL IZQUIERDO

PANNEAU GAUCHE

LEFT PANEL

20622C 21460C 20624C 21458C 27165C 27166C

FRONT PANEL

PANEL FRONTAL

PANNEAU AVANT

20657C 20658C 20654C 21450C 27147C 27148C

PAGE 4

Page 5

EFDA*C EFA8*1K, 2KJO, 3KJO EFA8K*1K LFAE8*1K, 2KJO, 3KJO

PARTS LIST 115V/LISTA DE PIEZAS 115V/LISTE DE PIÈCES 115V

ITEM NO. PART NO. DESCRIPTION DESCRIPCIÓN DESCRIPTION

Cubierta Botón Tuerca retentora del regulador Regulador Tuerca exagonal Portaregulador Estanque Ensamblado del borboteador

Ensamblado del oricio

Ensamblado de la caja Pedestal Tuerca de enllave Control de frío Cable eléctrico Condensador Cubierta del abanico Motor del abanico Aspa del abanico Fijador del abanico Tuerca del aspa del abanico Secador Paquete de servicio del compresor

Kit - compresor eléctrico/relé/sobrecarga/cubierta

Desagüe Receptor El Alivio del esfuerzo del paréntesis Filtro bifurcado Tubo de escape Intercambiador de calor Evaporador Entrerrosca Del Pelele (GF) Junta (GF) El Tubo asta (el Corte a la longitud) Obturador-Desagüe

Couvercle Bouton Écrou de serrage du régleur Régleur Écrou hex. Porte régleur Bassin Ens. barboteur

Ens. orice

Ens. boîtier Socle Contre-écrou de barboteur Commande froide Cordon d’alimentation Condensateur Carénage de ventilateur Moteur du ventilateur Pale du ventilateur Support du ventilateur Écrou de la pale du vent. Déshydrateur Trousse d’entr. surpresseur Kit-compresseur électrique/relais/surcharge/couverture Drain de récepteur Serre-câble de crochet Grille Tuyère Échangeur thermique Garniture (GF) Couvercle de relais Mamelon De Barboteur (GF)

Les Tuyaux poteau (la Coupure à la longueur)

Joint statique - drain

*22

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21

23 24 25 26 27 28 29 30 31 32 33

40089C 40048C 15005C 61313C 40169C 50986C 20776C 56073C 40322C 56011C 55997C 75580C 35839C 36219C 66743C 56237C 31490C 30664C 20282C 70018C 66703C 36322C

0000000238

50368C 28534C 55996C 45702C 66576C 66810C 15009C

100322740560

56092C 50005C

Cover Button Regulator Retaining Nut Regulator Hex Nut Regulator Holder Basin Bubbler Assy

Orice Assy

Housing Assy Pedestal Bubbler Locknut Cold Control Power Cord Condenser Fan Shroud Fan Motor Fan Blade Fan Bracket Fan Blade Nut Drier Compressor Serv. Pak

Kit - Compr Electrical /Relay/Overload/Cover

Receptor Drain Bracket-Strain Relief Strainer Tailpipe Heat Exchanger Evaporator Nipple-Bubbler (GF) Gasket (GF) Poly Tubing (Cut to length) Gasket - Drain

14 17 *22 23 25 27 NS

*INCLUDES RELAY & OVERLOAD. IF UNDER WARRANTY, REPLACE WITH SAME COMPRESSOR USED IN ORIGINAL ASSEMBLY. NOTE: All correspondence pertaining to any of the above water coolers or orders for repair parts MUST include Model No. and Serial No. of cooler, name and part number of replacement part.

36024C 31430C

1000002147

98751C 27962C 45678C 35826C

36024C 31430C

1000002146

98752C 27962C 45678C 35826C

Power Cord Fan Motor Compressor Serv. Pak Kit - Compr Electrical /Relay/Overload/Cover Bracket-Strain Relief Precooler Power - Inlet

230V-50Hz PARTS LIST/LISTA DE PIEZAS/LISTE DE PIÈCES

Cable eléctrico Motor del abanico Paquete de servicio del compresor Kit - compresor eléctrico/relé/sobrecarga/cubierta El Alivio del esfuerzo del paréntesis Preenfriador Entrada De Eléctrico

230V-60Hz PARTS LIST/LISTA DE PIEZAS/LISTE DE PIÈCES

Cable eléctrico Motor del abanico Paquete de servicio del compresor Kit - compresor eléctrico/relé/sobrecarga/cubierta El Alivio del esfuerzo del paréntesis Preenfriador Entrada De Eléctrico

*INCLUYE RELÉ Y SOBRECARGA. SI ESTÁ BAJO GARANTÍA, REEMPLACE CON EL MISMO COMPRESOR USADO EN EL ENSAMBLADO INICIAL. NOTA: Toda la correspondencia relacionada con el enfriador de agua anterior o con una orden de reparación piezas DEBERÁ incluir el número de modelo y número de serie del enfriador, el nombre y número de pieza de la pieza de repuesto.

* COMPREND RELAIS ET SURCHARGE. SI SOUS GARANTIE, REMPLACEZ AVEC LE MÊME SURPRESSEUR QUE CELUI UTILISÉ ORIGINALEMENT. NOTE : Toute correspondance au sujet des refroidisseurs d’eau courante ou toute commande de pièce de rechange DOIT inclure le numéro de modèle et le numéro de série du refroidisseur ainsi que le nom et le numéro de pièce à remplacer.

Cordon d’alimentation Moteur du ventilateur Trousse d’entr. surpresseur

Kit-compresseur électrique/relais/surcharge/couverture

Serre-câble de crochet Prérefroidisseur Entrée d'alimentation

Cordon d’alimentation Moteur du ventilateur Trousse d’entr. surpresseur

Kit-compresseur électrique/relais/surcharge/couverture

Serre-câble de crochet Prérefroidisseur Entrée d'alimentation

PRINTED IN U.S.A. IMPRESO EN LOS E.E.U.U. IMPRIMÉ AUX É.-U.

REPAIR SERVICE INFORMATION TOLL FREE NUMBER 1.800.260.6640

INFORMATIONS POUR LE SERVICE PAR NUMERO SANS FRAIS 1.800.260.6640

FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.834.4816

POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.834.4816

PARA PIEZAS, CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.834.4816

NÚMERO GRATIS DE SERVICIO 1.800.260.6640

ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484

PAGE 5

98433C (Rev. C - 01/15)
