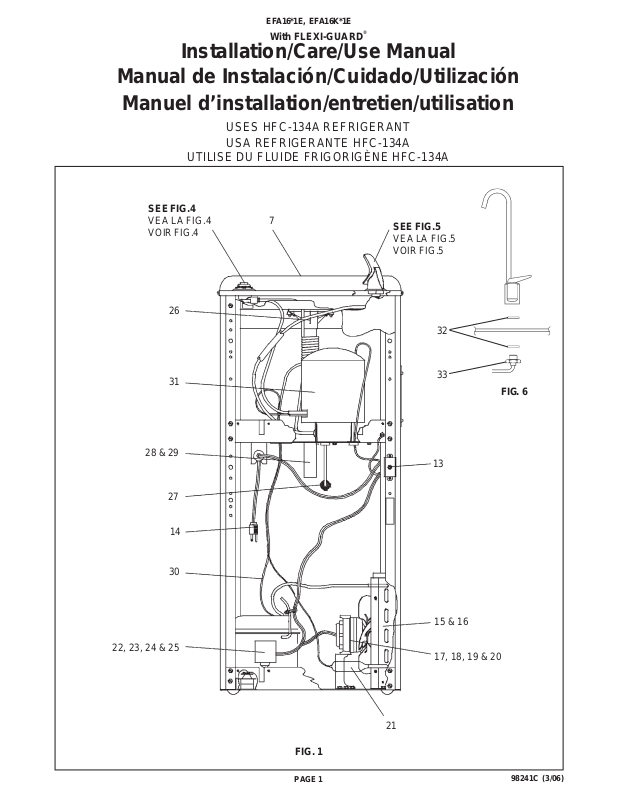

Page 1
EFA16*1E, EF A16K*1E
With FLEXI-GUARD
®
Installation/Care/Use Manual
Manual de Instalación/Cuidado/Utilización
Manuel d’installation/entretien/utilisation
USES HFC-134A REFRIGERANT
USA REFRIGERANTE HFC-134A
UTILISE DU FLUIDE FRIGORIGÈNE HFC-134A
SEE FIG.4
VEA LA FIG.4
VOIR FIG.4
26
7
SEE FIG.5
VEA LA FIG.5
VOIR FIG.5
31
28 & 29
27
14
30
32
33
FIG. 6
13
15 & 16
22, 23, 24 & 25
FIG. 1
PAGE 1
17, 18, 19 & 20
21
98241C (3/06)
Page 2
EFA16*1E, EF A16K*1E
FINISHED FLOOR
PISO ACABADO
PLANCHER FINI
E = INSURE PROPER VENTILATION BY MAINTAINING 4" (102mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.
FIG. 2
ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESP ACIO E 4" (102mm) (MÍN.) DE HOLGURA ENTRE LA
REJILLA DE VENTILACIÓN DEL MUEBLE Y LA P ARED
ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 4" (102mm) (MIN.) ENTRE LES ÉVENTS DE L ’ENCEINTE ET LE
MUR.
CABLE ELÉCTRICO DE 4 PIE (1219mm), DE LARGO
CORDON D’ALIMENTA TION 4' (1219mm)
SE PUEDE COLOCAR EL DESBASTE DE LA TUBERÍA EN CUALQUIER LUGAR DENTRO DE EST A ÁREA.
ON PEUT PLACER LA TU Y AUTERIE DANS CETTE RÉGION.
F = POWER CORD 4 FEET (1219mm) LONG
G = PLUMBING ROUGH-IN CAN BE LOCATED ANYWHERE WITHIN THIS AREA.
98241C (3/06)
PAGE 2
FROM WALL SHUT OFF BY OTHERS
(38mm) FUERA DE LA LLA VE DE PASO EN LA P ARED COLOCADA POR TERCEROS.
CONNECTANT UNE T UY AUTERIE DE 1-1/2 PO. (38mm) DEPUIS LE ROBINET D'ARRÊT FOURNI P AR D'AUTRES.
UBICACIÓN RECOMENDADA P ARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼” DE DIÁMETRO.
EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4" DE SORTIE D’EAU.
SE RECOMIENDA UBICAR EL TUBO CORTO DE CONEXIÓN AL TUBO DE COBRE SIN CHAP AR DE 3/8" DE DIÁM. EXT. A 1-1/2"
LEGEND/LEYENDA/LÉGENDE
A = RECOMMENDED W ATER SUPPL Y LO CATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB 1-1/2 IN. (38mm) OUT
EMPLACEMENT RECOMMANDÉ D'ALIMENTATION EN EAU PAR TUBE EN CUIVRE NON PLAQUÉ DE 3/8 PO. (9,5 mm) D.E.
PURGADOR DE 1¼ NO PROPORCIONADO**
B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4” O.D. DRAIN
C = 1-1/4 TRAP NOT FURNISHED**
SIPHON 1-1/4 NON FOURNI**
UBICACIÓN DE LA TOMA DE ELECTRICIDAD
EMPLACEMENT DE LA PRISE DE COURANT
D = ELECTRICAL OUTLET LOCATION
Page 3
EFA16*1E, EF A16K*1E
2
1
When provided
7
Cuando es proporcionado
Si fourni
6
4
FIG. 3
WATERSENTRY® FILTER P ARTS LIST
(See Fig. 3)
ITEM
NO.
PART
NO.
1
51294C
2
70792C
3
70823C
4
70822C
5
51299C
6
70818C
7
22490C
DESCRIPTION
Filter Head Assy
Screw #8-18 X .75 PH
Fitting - Superseal 3/8” (10mm)
Fitting - Superseal 1/4” (6mm)
Filter Assy
Elbow - 3/8” (10mm)
Bracket
Stream height is factory set at 35 PSI. If supply pressure varies greatly from
this, remove items 1 & 2 and adjust screw on item 4. Clockwise adjustment will
raise stream and counter-clockwise adjustment will lower stream. For best
adjustment, stream should hit basin approximately 6-1/2" (165mm) from
bubbler.
La altura del chorro se determina en la fábrica a 35 PSI. Si la presión del
suministro varía demasiado de este valor, ajuste el tornillo, sacando
los Artículos 1 y 2, y ajuste el tornillo en el Artículo 4. El ajuste en el sentido
de las agujas del reloj elevará el chorro y contra el sentido de las agujas del
reloj lo bajará. Para un mejor ajuste, el chorro deberá pegar en el estanque a
una distancia de aproximadamente 6½” (165mm) del borboteador.
Le niveau d’écoulement est réglé en usine à 35 PSI. Si la pression varie
beaucoup de ce point, retirez les articles 1 et 2 et ajustez la vis de l’article 4. Si
vous ajustez dans le sens des aiguilles d’une montre, le jet augmentera et dans
le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet
frappe le bassin à environ 6-1/2" (165mm) du barboteur.
1
2
LISTA DE PIEZAS DEL FILTRO
Ensamblado de la Cabeza del Filtro
Tornillo #8-18 x .75 PH
Accesorio - Supersello 3/8" (10mm)
Accesorio - Supersello 1/4" (6 mm)
Ensamblado del Filtro
Codo - 3/8" (10 mm)
Fijador
3
5
(Vea la Fig. 3)
DESCRIPCIÓN
NOTE:
WHEN INSTALLING REPLACEMENT BUBBLER AND
PEDESTAL, TIGHTEN NUT (ITEM 12) ONLY TO HOLD PARTS
SNUG IN POSITION.
DO NOT OVER TIGHTEN.
NOTA :
CUANDO SE INSTALE EL BORBOTEADOR DE REPUESTO Y
EL PEDESTAL, APRIETE LA TUERCA (ARTICULO 12)
SOLAMENTE PARA SOSTENER LAS PIEZAS EN SU
POSICIÓN.
NO APRIETE EMASIADO.
NOTE:
LORSQUE VOUS INSTALLEZ UN NOUVEAU BARBOTEUR ET
SOCLE, RESSERREZ L’ÉCROU (ARTICLE 12) SEULEMENT
SUFFISAMMENT POUR GARDER LES PIÈCES BIEN EN
PLACE.
NE PAS TROP SERRER.
LISTE DES PIÈCES DU FILTRE
(Voir Fig. 3)
DESCRIPTION
Ens. de tête de filtre
Vis #8-18 x ,75 hp
Raccord - Superseal 3/8" (10mm)
Raccord - Superseal 1/4" (6mm)
Ens. filtre
Coude - 3/8" (10mm)
Support
COLOR TABLE
PANEL COLOR
Gray Beige
Almond
Stainless Steel
Sandalwood
Granite
Light Gray
3
5
6
TABLA DE LOS COLORES
COLOR DEL PANEL
Gris beige
Amande
Acier inoxydable
Santal
Granite
Gris Claro
4
BASIN
ESTANQUE
BASSIN
TABLE DE COULEURS
COULEUR DU PANNEAU
Crema grisáceo
Almendra
Acero inoxidable
Maderade sándalo
Granito
Gris Clair
FIG. 4
RIGHT PANEL (w/ hole)
PANEL DERECHO (sin aguero)
PANNEAU DROIT (sans trou)
20623C
21461C
20625C
21459C
27168C
N/A
PAGE 3
8
9
FIG. 5
RIGHT PANEL (w/o hole)
PANEL DERECHO (con aguero)
PANNEAU DROIT (avec trou)
27653C
27655C
27652C
27656C
27654C
27657C
10
11
LEFT PANEL
PANEL IZQUIERDO
PANNEAU GAUCHE
20622C
21460C
20624C
21458C
27165C
27166C
BASIN
ESTANQUE
BASSIN
12
FRONT PANEL
PANEL FRONTAL
PANNEAU AV ANT
20657C
20658C
20654C
21450C
27147C
27148C
98241C (3/06)
Page 4
PARTS LIST 115V/LISTA DE PIEZAS 115V/LISTE DE PIÈCES 115V
ITEM NO. PART NO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22*
23
24
25
26
27
28
29
30
31
32
33
NS
*INCLUDES RELAY & OVERLOAD. IF UNDER
WARRANTY , REPLACE WITH SAME COMPRESSOR USED IN ORIGINAL ASSEMBL Y. NOTE: All
correspondence pertaining to any of the above water
coolers or orders for repair parts MUST include Model
No. and Serial No. of cooler, name and part number of
replacement part.
40089C
40048C
15005C
61313C
40169C
50986C
20776C
56073C
40322C
56011C
55997C
75580C
31513C
31503C
66417C
21516C
31491C
30664C
20239C
70018C
66203C
35774C
36222C
36221C
35768C
50368C
55996C
45693C
55909C
66256C
66506C
100322740560
15009C
27961C
Cover
Button
Regulator Retaining Nut
Regulator
Hex Nut
Regulator Holder
Basin
Bubbler Assy
Orifice Assy
Housing Assy
Pedestal
Bubbler Locknut
Cold Control
Power Cord
Condenser
Fan Shroud
Fan Motor
Fan Blade
Fan Bracket
Fan Blade Nut
Drier
Compressor Serv. Pak
Overload
Relay
Relay Cover
Receptor Drain
Strainer
Precooler Assy
T ailpipe Helix
Heat Exchanger
Evaporator
Gasket (GF)
Bubbler Nipple (GF)
Bracket - Strain Relief
DESCRIPTION DESCRIPCIÓN
EFA16*1E, EF A16K*1E
Cubierta
Botón
Tuerca retentora del regulador
Regulador
Tuerca exagonal
Portaregulador
Estanque
Ensamblado del borboteador
Ensamblado del orificio
Ensamblado de la caja
Pedestal
Tuerca de enllave
Control de frío
Cable eléctrico
Condensador
Cubierta del abanico
Motor del abanico
Aspa del abanico
Fijador del abanico
Tuerca del aspa del abanico
Secador
Paquete de servicio del compresor
Sobrecarga
Relé
Cubierta del relé
Desagüe Receptor
Filtro bifurcado
Ensamblado del Pre-enfriador
Hélice del tubo de escape
Intercambiador de calor
Evaporador
Junta (GF)
Entrerrosca del pelele (GF)
*INCLUYE RELÉ Y SOBRECARGA. SI ESTÁ BAJO GARANTÍA,
REEMPLACE CON EL MISMO COMPRESOR USADO EN EL
ENSAMBLADO INICIAL.
NOTA: Toda la correspondencia relacionada con el enfriador de
agua anterior o con una orden de reparación piezas DEBERÁ incluir
el número de modelo y número de serie del enfriador, el nombre
y número de pieza de la pieza de repuesto.
El Alivio del esfuerzo del paréntesis
Couvercle
DESCRIPTION
Bouton
Écrou de serrage du régleur
Régleur
Écrou hex.
Porte régleur
Bassin
Ens. barboteur
Ens. orifice
Ens. boîtier
Socle
Contre-écrou de barboteur
Commande froide
Cordon d’alimentation
Condensateur
Carénage de ventilateur
Moteur du ventilateur
Pale du ventilateur
Support du ventilateur
Écrou de la pale du vent.
Déshydrateur
Trousse d’entr. surpresseur
Surcharge
Relais
Couvercle de relais
Drain de récepteur
Grille
Montage du prérefroidisseur
Hélice de tuyère
Échangeur thermique
Évaporateur
Garniture (GF)
Mamelon de barboteur (GF)
* COMPREND RELAIS ET SURCHARGE. SI SOUS GARANTIE,
REMPLACEZ A VEC LE MÊME SURPRESSEUR QUE CELUI UTILISÉ
ORIGINALEMENT .
NOTE : T oute correspondance au sujet des refroidisseurs d’eau courante
ou toute commande de pièce de rechange DOIT inclure le numéro de
modèle et le numéro de série du refroidisseur ainsi que le nom et le
numéro de pièce à remplacer.
Serre-câble de crochet
PRINTED IN U.S.A.
IMPRESO EN LOS E.E.U.U.
IMPRIMÉ AUX É.-U.
98241C (3/06)
FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.323.0620
POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.323.0620
PARA PIEZAS, CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.323.0620
REPAIR SERVICE INFORMATION TOLL FREE NUMBER 1.800.260.6640
INFORMATIONS POUR LE SERVICE PAR NUMERO SANS FRAIS 1.800.260.6640
NÚMERO GRATIS DE SERVICIO 1.800.260.6640
ELKA Y MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484
