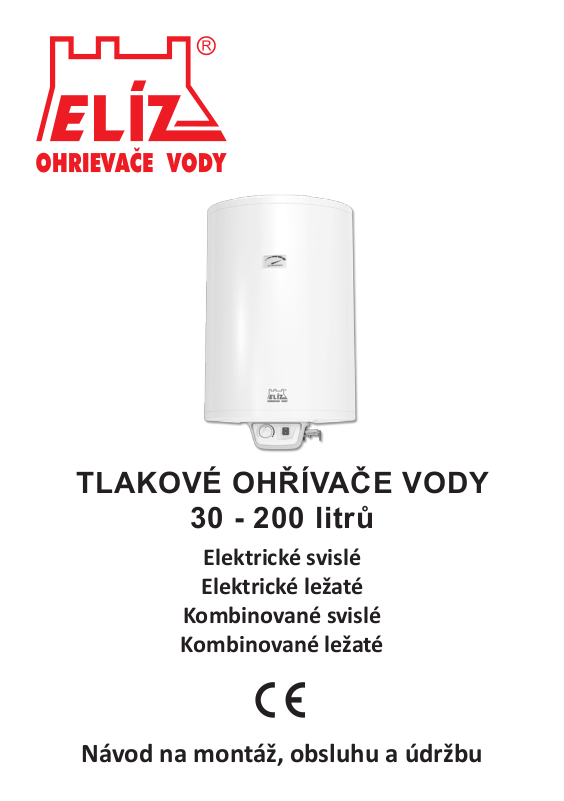

Page 1

TLAKOVÉ OHŘÍVAČE VODY

30 - 200 litrů

Elektrické svislé

Elektrické ležaté

Kombinované svislé

Kombinované ležaté

Návod na montáž, obsluhu a údržbu

Page 2

UPOZORNĚNÍ!

Před instalací a používáním výrobku si pozorně přečtěte tento návod! Požadavky a doporučení v něm uvedené musí být dodrženy, pomohou vám při používání výrobku oprávněnými osobami, které budou instalovat a opravovat výrobek v případě selhání. Dodržování pravidel je součástí opatření pro bezpečné používání výrobku a je jedním z podmínek pro uznání záruky. Výrobek má mezinárodní certikát CE a je v souladu s technickými normami ohřívačů vody do domácností podle EN 60335-2-21.

UPOZORNĚNÍ!

Instalaci výrobku, připojení na vodoinstalaci a uvedení do provozu mohou provádět pouze kvalikované a oprávněné osoby! Instalaci a uvedení do provozu musí potvrdit na záručním listě.

UPOZORNĚNÍ!

Připojení výrobku k elektrické síti musí provést pouze oprávněná osoba. Výrobek musí být správně připojen k elektrické síti podle platné normy ČSN EN.

UPOZORNĚNÍ! Nepřipojujte výrobek k elektrickému napájení před naplněním ohřívače vodou!

UPOZORNĚNÍ!

Tento výrobek není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o používání výrobku. Odpovědná osoba musí zajistit, aby bylo zabráněno dětem manipulovat s tímto výrobkem!

UPOZORNĚNÍ! Pokud je přívodní elektrický kabel výrobku poškozen, musí jej vyměnit pouze výrobce, servis nebo podobně kvalikovaná osoba, aby se předešlo nebezpečí!

UPOZORNĚNÍ! Výrobce neručí za škody způsobené nesprávnou instalací, údržbou a obsluhou ohřívače.

ŽIVOTNÉ PROSTREDIE

Tento výrobek je označen v souladu s „nařízením vlády o uvádění elektrických a elektronických zařízení na trh, dopravu a zpracování odpadu z elektrických a elektronických zařízení“.

Symbol na výrobku nebo na dokumentech k výrobku udává, že se s tímto výrobkem nesmí být zacházeno jako s domovním odpadem. Výrobek musí být předán na příslušném sběrném místě pro recyklaci elektrických a elektronických zařízení. Pro podrobnější informace o zpracování, rekuperaci a recyklaci tohoto zařízení se obraťte na místní úřad, kancelář pro likvidaci domovního odpadu nebo v obchodě, kde jste spotřebič zakoupili.

TECHNICKÉ ÚDAJE – POPIS

Ohřívače zajistí rychlou a pohodlnou přípravu TUV. Mají jednoduché ovládání s možností nastavení optimálního provozu. Jsou konstruovány pro umístění v obyčejném prostředí, dle EN s krytím proti stříkající vodě IP 24.

Nabízíme tyto tlakové zásobníkové ohřívače vody: Elektrické svislé:

EURO 30, 50, 80, 80 Z, 120, 150, 150 Z, 200 - obr. 1 EURO 32, 52, 82, 82 Z, 102, 122, 152, 202 - obr. 1 EURO 50 SMART, 80 SMART, 80 Z SMART, 120 SMART, 150 SMART, 200 SMART - obr. 1 EURO 80 IN, 80Z IN, 120 IN, 150 IN, 200 IN - obr. 1 EURO 80 IK/1, 80 IK/2, 120 IK - obr. 1 EURO 50 A, 80 A, 80 AZ, 120 A - obr. 2 EURO 50 A IN, 80 A IN, 80 AZ IN, 120 A IN - obr. 2

Elektrické ležaté:

EURO 80 AX, 120 AX - obr. 3 EURO 50 X, 80 X, 120 X, 150 X, 200 X - obr. 4 EURO 52 X, 82 X, 102 X, 122 X, 152 X, 202 X - obr. 4

Kombinované svislé:

EURO 80 T, 120 T, 150 T, 200 T, EURO 82 T, 122 T, 152 T, 202 T - obr. 5 80 T2, 120 T2, 150 T2, 200 T2 - obr. 6 120 T21, 150 T21 - obr. 7

Kombinované ležaté:

EURO 80 XT, 120 XT, 150 XT, 150 XTL, 200 XT, 200 XTL - obr. 8 EURO 82 XT, 122 XT, 152 XT, 152 XTL, 202 XT, 202 XTL - obr. 8

Tlakové elektrické svislé a ležaté ohřívače

Tlakové kombinované svislé a ležaté ohřívače

jsou vhodné pro instalaci všude tam, kde není centrální rozvod teplé vody. Tlakové ohřívače se umísťují v místě používání pro jedno nebo více odběrných míst. Jsou dodávány s pojistným ventilem. Výhodou kombinovaných ohřívačů je možnost jejich napojení na alternativní zdroj vytápění (kotel ÚT, solární systém, tepelné čerpadlo atd.).

Technické údaje a rozměry produktů si můžete prohlédnout v tabulce a znázorněných technických obrázcích.

Page 3

TECHNICKÉ TABULKY A ROZMĚRY

Umístění Svislé

Typ: EURO

32 52 82 Z 82 102 122 152 202

Objem (l) 30 50 80 80 100 120 150 150 200

Napě (V) 230 230 230 230 230 230 230 230 230

Příkon (kW)

Jištění (A)

2 2 2 2 2 2 2 2

2 x 0,8 2 x 0,8 2 x 1 2 x 1 2 x 1 2 x 1 2 x 1,2 2 x 1,2

10 10 10 10 10 10 10 10

10 10 10 10 10 10 16 16

El. kry IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24

Doba ohřevu vody

12°C - 65°C

Tepelné ztráty (kWh/24 h)

1,0 1,6 2,5 2,5 3,0 3,8 5,1 5,1 6,7

1,0 1,6 2,5 2,5 3,0 3,8 4,9 6,5

0,85 1,13 1,1 1,1 1,1 1,35 1,35 1,11 1,5

Připojení vody 1/2“ 1/2“ 1/2“ 1/2“ 1/2“ 1/2“ 1/2“ 1/2“ 1/2“

Max. tlak vody (bar) 6 6 6 6 6 6 6 6 6

Hmotnost (kg) 15 20 25 25 28 35 50 49 60

Rozměry š/v (mm) 385 x 555 385 x 760 385 x 1060 460 x 820 460 x 990 460 x 1174 460 x 1415 586 x 1010 586 x 1250

D 385 460 586

F 470 665 980 740 915 1080 1330 930 1170

I 400 474 600

J 80 96 105

K 100 100 100

555 760 1060

M 240 240 240

N 144 175 190

O - - - - - - 1003 560 780

P 32 32 43

50 SMART

80 Z

80Z SMART

80 Z IN 80 IK/2

1034 (IK)

80 SMART

80 IN

80 IK/1

820

810 (IK)

120

120 SMART

120 IN 120 IK

990 1174

1150 (IK)

150 Z 150

150 SMART

150 IN

200

200 SMART

200 IN

1415 1010 1250

Obr. 1

min

100

min

450

Page 4

min

80 AZ

80 AZ IN

Svislé

80 A

80 A IN

120 A

120 A IN

Ležaté

80 AX 120 AX

1,2 / 2 /

3,2

3,5 / 2,5

6,3 / 3,8

/ 1,5

/ 2,4

Umístění

Typ: EURO

Objem (l) 50 80 80 120 80 120

Napě (V) 230 230 230 230 230 230

Příkon (kW)

Jištění (A) 10 10 10 10 16 16

El. kry IP 24 IP 24 IP 24 IP 24 IP 24 IP 24

Doba ohřevu

12°C - 65°C

Tepelné ztráty (kWh/24 h)

Připojení vody 1/2“ 1/2“ 1/2“ 1/2“ 1/2“ 1/2“

Max. tlak (bar) 6 6 6 6 6 6

Hmotnost (kg) 22 30 30 40 29 38

A - - - - 262 600

B 400 475 475

C 189 178 175

E 406 481 490

F 75 85 95 238

G - - - - 118

H - - - - 425 730

L1 - - - - 770 1107

L 780 1093 850 1195 825 1160

50 A

50 A IN

2 2 2 2

1,6 2,5 2,5 3,8

0,86 0,86 0,86 1,11 0,86 1,11

Obr. 2

Obr. 3

C H

450

Obr. 4 - model EURO 50X, 52X

min 450

Page 5

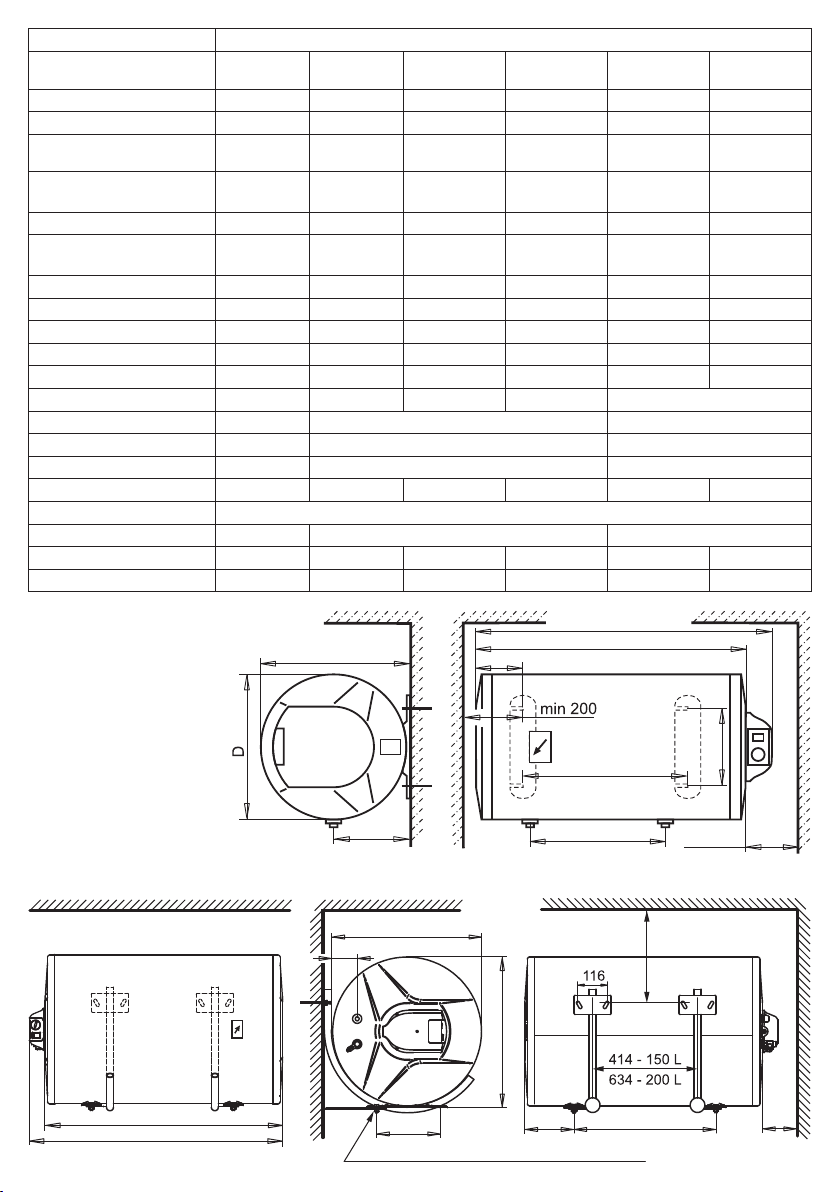

Umístění Ležaté

Typ: EURO

Objem (l) 50 80 100 120 150 200

Napě (V) 230 230 230 230 230 230

Příkon (kW)

Jištění (A)

El. kry IP 24 IP 24 IP 24 IP 24 IP 24 IP 24

Doba ohřevu vody 12°C-65°C 1,6 2,5

Tepelné ztráty (kWh/24 h) 1,13 1,1 1,1 1,35 1,11 1,5

Připojení vody 1/2“ 1/2“ 1/2“ 1/2“ 1/2“ 1/2“

Max. tlak vody (bar) 6 6 6 6 6 6

Hmotnost (kg) 20 28 32 35 50 62

Rozměry š/v (mm) 760 x 385 820 x 460 990 x 460 1174 x 460 1010 x 586 1250 x 586

A 100 262 425 600 100

B 197 237 96

C 394 474 595

D 385 460 586

I 375 415 590 753 560 780

J 240

K 150 175 187

L 1 675 735 900 1080 930 1172

L 760 820 990 1174 1010 1250

EURO 50 X EURO 52 X

2 x 0,8

10 10

EURO 80 X EURO 82 X EURO 102 X

2 x 1 2 x 1

10 10 10

EURO 120 X EURO 122 X

2 x 1

10 10

3,8

EURO 150 X EURO 152 X

2 x 1,2

10 16

5,1 4,9

EURO 200 X EURO 202 X

2 x 1,2

10 16

6,7 6,5

Obr. 4 - model EURO 80X, 120X, 82X, 102X, 122X

Obr. 4 - model EURO 150X, 200X, 152X, 202X

Místo uchycení ohřívače o přídavnou konzoli

min 450

min

420

min

450

Page 6

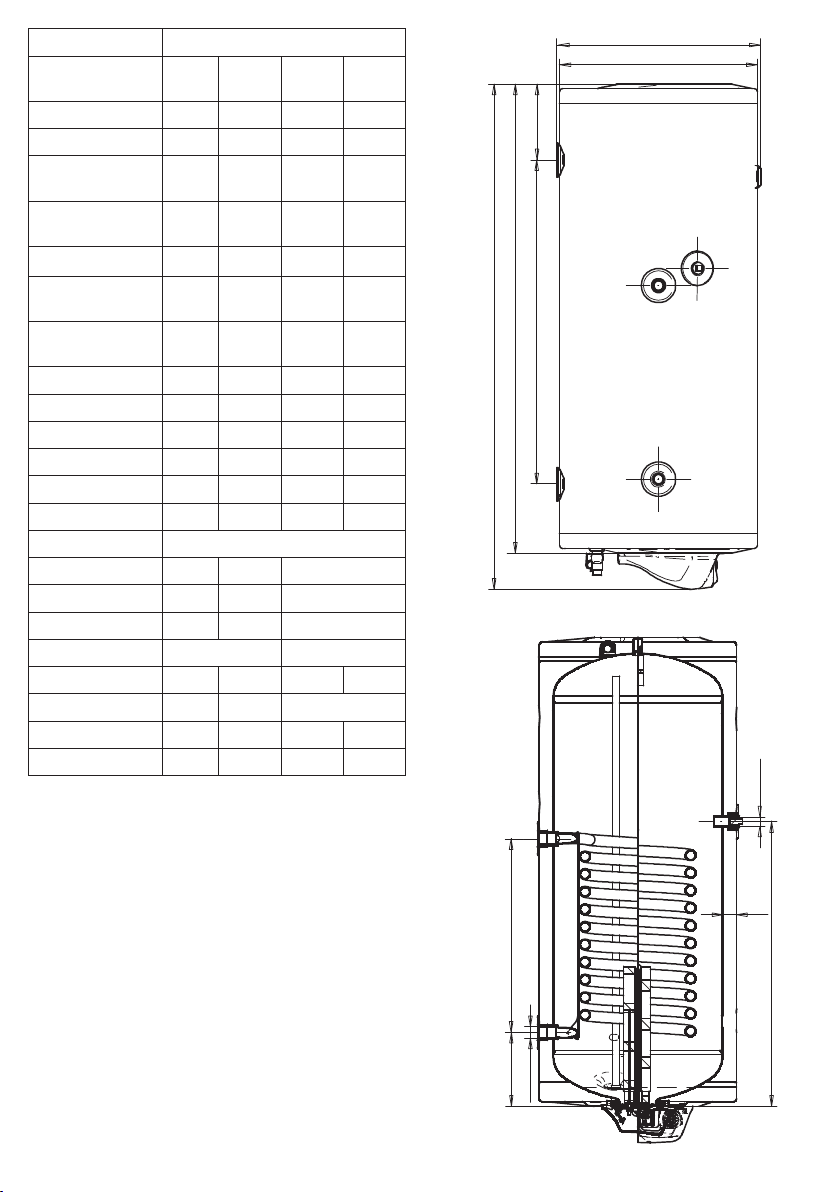

Umístění Svislé

G3/4

G1/2

Typ: EURO

82 T

120 T 122 T

150 T 152 T

200 T 202 T

80 T

Objem (l) 80 120 150 200

Napě (V) 230 230 230 230

Příkon (kW)

Jištění (A)

2 x 12 2 x 12 2 x 1,22 2 x 1,2

10 10

10 16

El. kry IP 24 IP 24 IP 24 IP 24

Doba ohřevu vody

12°C - 65°C 2,5 3,8

5,1 4,9

6,7 6,5

Tepelné ztráty (kWh/24 h) 1,1 1,35 1,11 1,5

Max. tlak vody (bar) 6 6 6 6

Připojení vody 1/2“ 1/2“ 1/2“ 1/2“

Připojení hada S1 1/2“ 3/4“ 3/4“ 3/4“

Plocha hada S1 (m2) 0,49 0,65 0,89 0,89

Výkon hada S1 (kW) 11 22 24 24

Hmotnost (kg) 35 46 52 73

A 450

C 400 474 600

D 385 460 586

E 164 172 194

F 32 43

I - 753 560 780

K 144 176 190

L 1 980 1090 930 1170

L 1060 1174 1010 1250

Obr. 5

G1/2

G3/4

Page 7

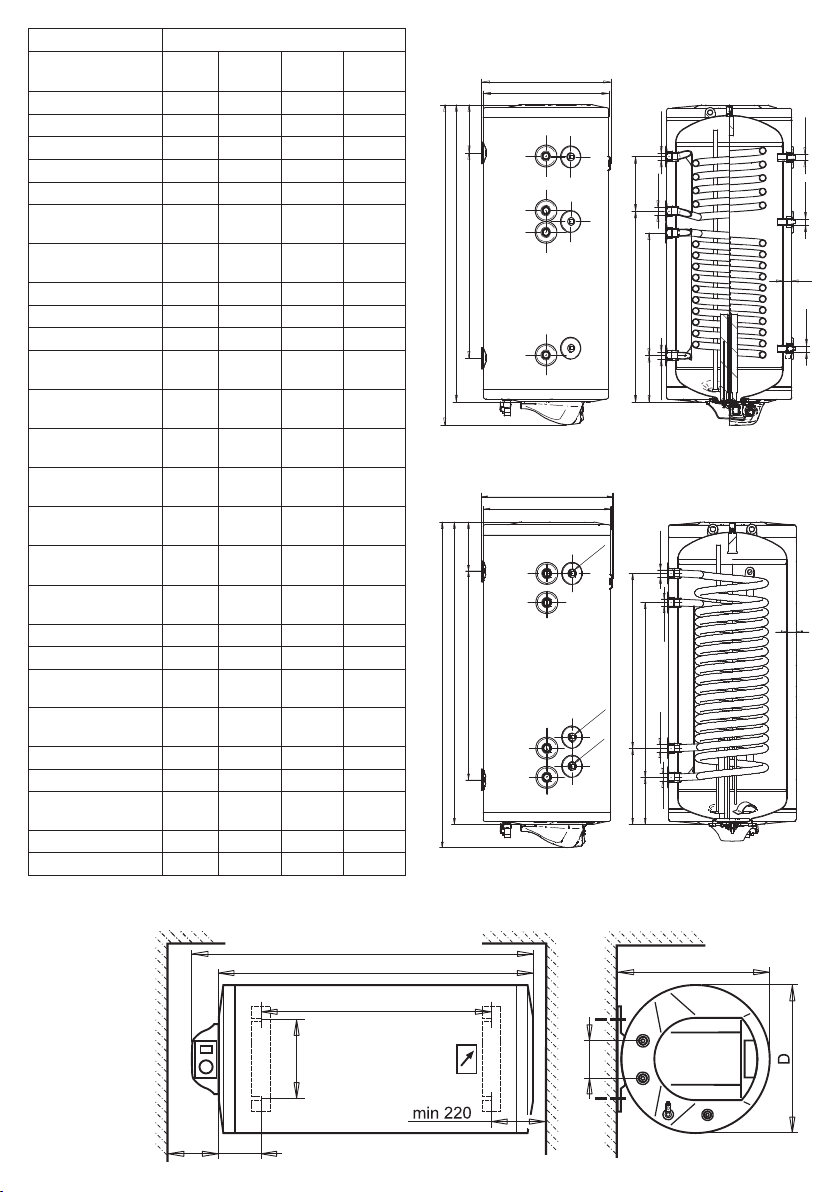

Umístění Svislé se 2 hady

Typ: EURO

80 T2 120 T2

120 T21

150 T2

150 T21

200 T2

Objem (l) 80 120 150 200

Napě (V) 230 230 230 230

Příkon (kW) 2 2 2 2

Jištění (A) 10 10 10 10

El. kry IP 24 IP 24 IP 24 IP 24

Doba ohřevu vody

12°C - 65°C

Tepelné ztráty (kWh/24 h)

2,5 3,8 5,1 6,7

1,1 1,35 1,35 1,5

Max. tlak vody (bar) 6 6 6 6

Připojení vody 1/2“ 1/2“ 1/2“ 1/2“

Připojení topení 1/2“ 3/4“ 3/4“ 3/4“

Plocha hada T (m2)

Výkon hada T (kW)

Plocha hada T2 (m2)

Výkon hada T2 (kW)

Hmotnost (kg)

A 1

0,49 0,65

0,53

11 22

0,22 0,3

0,53

6 8

37 52

450 450

630

220 200

630

0,89

0,53

0,3

0,53

670

390

630

200

160

630

C 400 474 474 600

D 385 460 460 586

E 1

110 172

170

620 700

275

164 170

914 275

260

740

F 32 32 32 43

I - 753 1003 780

L 1 980 1090 1330 1170

144 176

175

173 175

190

L 1060 1174 1415 1250

Obr. 6 - model T2

C D

Obr. 7 - model T21

3/4

G1/2

G3/4

1/2

Obr. 8 - model EURO 80XT, 120XT, 82XT, 122XT

240

min 450

100

Page 8

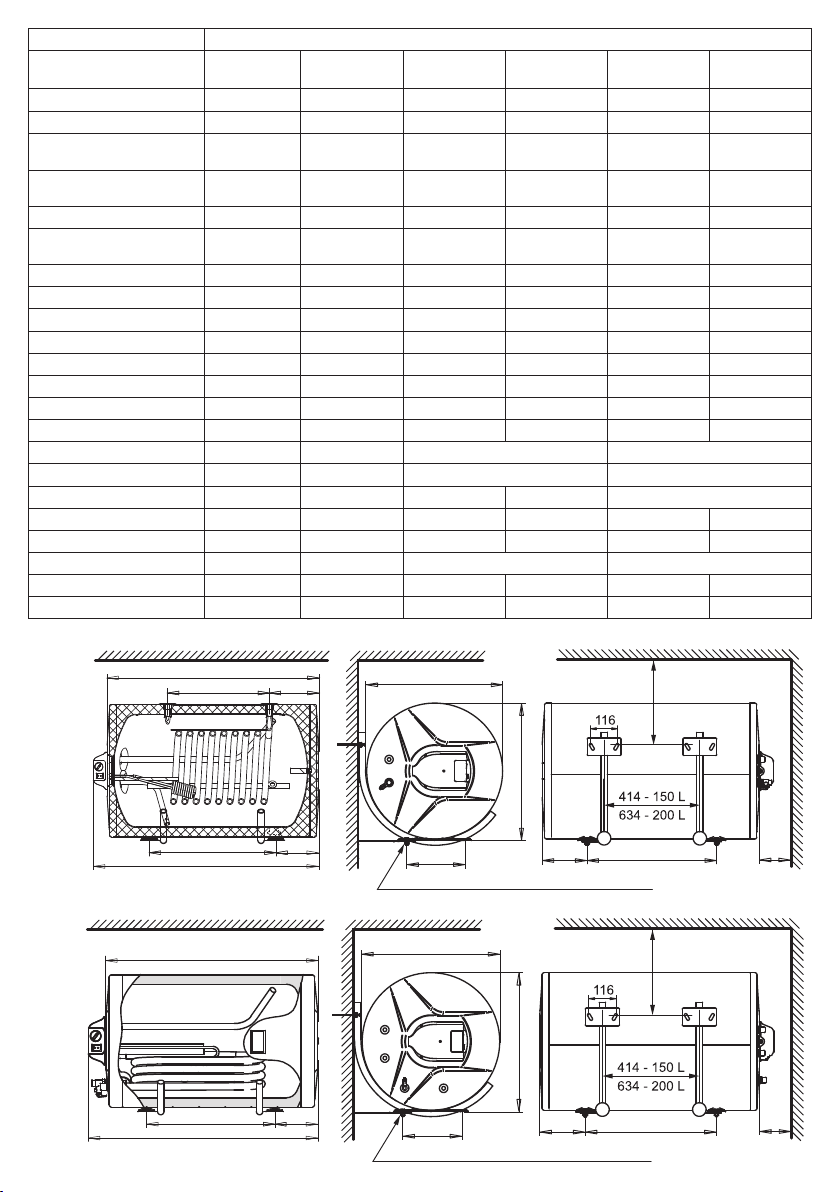

Umístění Ležaté s 1 hadem

Typ

80 XT 82 XT

120 XT 122 XT

150 XTL 152 XTL

200 XTL 202 XTL

150 XT 152 XT

200 XT 202 XT

Objem (l) 80 120 150 200 150 200

Napě (V) 230 230 230 230 230 230

Příkon (kW)

Jištění (A)

2 x 1

10 10

2 x 1

10 10

2 x 1,2

10 16

2 x 1,2

10 16

2 x 1,2

10 16

2 x 1,2

10 16

El. kry IP 24 IP 24 IP 24 IP 24 IP 24 IP 24

Doba ohřevu 12°C - 65°C

2,5 2,5

3,8 3,8

5,1 4,9

6,7 6,5

5,1 4,9

6,7 6,5

Tepelné ztráty (kWh/24 h) 1,1 1,35 1,11 1,5 1,11 1,5

Max. tlak vody (bar) 6 6 6 6 6 6

Připojení vody 1/2“ 1/2“ 1/2“ 1/2“ 1/2“ 1/2“

Připojení topení 1/2“ 3/4“ 3/4“ 3/4“ 3/4“ 3/4“

Plocha hada T (m2) 0,36 0,56 0,59 0,77 0,59 0,77

Výkon hada T (kW) 11 22 24 28 24 28

Hmotnost (kg) 35 42 60 78 60 78

Rozměry š/v (mm) 385 x 1060 460 x 1174 586 x 1010 586 x 1250 586 x 1010 586 x 1250

C 400 477 600 600

D 385 460 586 586

E - - - - 450

F - - - - 217 359

I 720 753 560 780 560 780

K 144 173 187 189

L 1 980 1080 930 1172 930 1172

L 1060 1174 1010 1250 1010 1250

Obr. 8 - model EURO 150XT, 200XT, 152XT, 202XT

E F

min

420

240

Místo uchycení ohřívače o přídavnou konzoli

Obr. 8 - model EURO 150XTL, 200XTL, 152XTL, 202XTL

240

Místo uchycení ohřívače o přídavnou konzoli

I K

min

420

450

min 450

Page 9

MONTÁŽ OHŘÍVAČE VODY

Před montáží zkontrolujte, zda povrch ohřívače vody není poškozen přepravou a zda ohřívač souhlasí s údaji na obalu, případně typovém štítku. V případě zjištění chyby to ještě před montáží reklamujte u prodejce. Zkontrolujte i přibalené příslušenství.

Příslušenství dodávané k výrobku:

1x pojistný ventil 1/2“ (všechny tlakové modely) 1x uchytávací konzole na stěnu ve tvaru J (ležaté modely 150 a 200 litrů) 1x uchytávací konzole (polohranaté modely 50 A - 120 A, 50 A IN - 120 A IN)

UPOZORNĚNÍ! Instalaci a servis svěřte odborníkům, kteří mají na to oprávnění, a kteří musí dodržet všechny bezpečnostní požadavky související s instalací a provozem ohřívače.

MONTÁŽ – STAVEBNÍ ČÁST

Instalaci ohřívače na stěnu musíte provést maximálně zodpovědně. Dbejte na správné upevnění na stěnu, aby skoby (šrouby) odpovídaly zatížení (hmotnosti) ohřívače při plném naplnění vodou (hmotnost ohřívače + hmotnost vody). V případě, že stěna, na kterou chcete nebo uvažujete instalovat ohřívač je z nedostatečně tlustého a pevného materiálu, je třeba vyrobit speciální konstrukci, kterou použijete jako nosnou konstrukci pro ohřívač. Výrobce neručí za škody způsobené neodbornou montáží a údržbou. Uchycení svěřte zkušenému odborníkovi, který musí použít dostatečně tlusté skoby (šrouby) průměru min.10 mm, dle typu ohřívače. Z bezpečnostních důvodů nedoporučujeme instalaci ohřívače na stěnu tloušťky menší než 250 mm (nutné individuální posouzení). Vzhledem k různým

stavebním materiálům uživatele nejsou šrouby k uchycení součástí balení ohřívače.

Elektrické svislé a ležaté ohřívače:

Na uchycení ohřívače na stěnu slouží konzole, která je u většiny modelů pevně instalována na ohřívači ze zadní strany. U ležatých modelů o objemu 150 a 200 litrů použijte přídavnou konzoli (dodávaná jako příslušenství k výrobku v samostatném balení). U polohranatých modelů 50A - 120A a 50A IN - 120A IN použijte přídavné konzole přibalené v balení ohřívače. Ležaté modely 80 AX – 120 AX nemají konzoli, jen otvory pro uchycení o stěnu.

• Je-li konzole instalovaná na ohřívači, uchyťte šrouby do zdi a na ně zavěste konzoli i s ohřívačem, dotáhněte konzoli s ohřívačem ke stěně (svislé 30 - 200 litrové a ležaté 50 - 120 litrové).

• Je-li konzole přibalená zvlášť, vždy jí pevně uchyťte na stěnu a na ni zavěste ohřívač (ležaté 150 - 200 litrové). Instalaci je nutné provést ve dvou etapách. Nejdříve připevněte speciální

konzoli ve tvaru J, která je dodávána jako příslušenství ohřívače - nachází se ve zvláštním obalu. Na dobře ukotvené přídavné konzoli položte samotný ohřívač tak, aby byla zajištěna stabilita ohřívače proti pádu ze stěny před, nebo po napuštění ohřívače vodou. Ohřívač uchyťte za přídavnou konzoli přibalenými šrouby a maticemi.

• Svislé ohřívače 50A - 120 A a 50 A IN - 120 A IN zaveste na přídavnou konzoli nasunutím na vyčnívající jazýčky konzole.

• Ležaté ohřívače 80 AX - 120 AX nemají venkovní přídavnou konzoli pro úchyt. Uchycení se provádí zavěšením za skobu / hlavu šroubu bez podložky v místě otvoru v zadní vrchní části ohřívače, kde se nachází nosná konzole - úchyt (skryté pod vnějším pláštěm ohřívače).

• Pokládání ležatého ohřívače na konzole na zem nebo jakékoliv jiné otáčení (vertikálně nebo horizontálně v prostoru) není možné a je výrobcem zakázáno!!!

Kombinované svislé a ležaté ohřívače:

Před instalací na vodovodní a topný rozvod je třeba důkladně provést stavební část - správné uchycení ohřívače na zeď. Uvědomte si, že hmotnost ohřívače je o 10 až 20 kg větší než je hmotnost elektrických ohřívačů, jelikož se v nádrži ohřívače nachází topná vložka (had). Ohřívače se nesmí instalovat na stěnu s menší tloušťkou než 250 mm. Pro uchycení zvolte dostatečně dimenzovaný kotvící materiál, podle konstrukce stěny (pro beton a cihlu doporučujeme minimální průměr šroubu 10 mm).

• Pokud je konzole instalována na ohřívači, uchyťte

šrouby do zdi a na ně zavěste konzoli i s ohřívačem, dotáhněte konzoli s ohřívačem ke stěně (svislé a ležaté 80-120 litrové).

• Pokud je konzole přibalena zvlášť, vždy ji pevně

uchyťte na stěnu a na ni zavěste ohřívač (ležaté 150 - 200 litrové). Instalaci je nutné provést ve dvou etapách. Nejdříve připevněte speciální konzoli ve tvaru J, která je dodávána jako příslušenství ohřívače - nacházejí se ve zvláštním obalu. Na dobře ukotvené přídavné konzoli položte samotný ohřívač tak, aby byla zajištěna stabilita ohřívače proti pádu ze stěny před, nebo po napuštění ohřívače vodou a topným médiem.

• Pokládání ležatého ohřívače na konzole na zem nebo jakékoliv jiné otáčení (vertikálně nebo horizontálně v prostoru) není možné a je výrobcem zakázáno!!!

Page 10

PŘIPOJENÍ K ROZVODU VODY

Vodoinstalaci svěřte jen odborníkovi, který vlastní oprávnění k této činnosti. Ohřívač je nutné podle možností umístit co nejblíže k místu nejčastějšího odběru teplé vody, s cílem zabránit tepelným ztrátám. Ohřívač musí být na vodovodní potrubí připojen přes pojistný a uzavírací ventil! Pojistný ventil je součástí příslušenství ohřívače a není možné jej nahradit jiným typem pojistného ventilu (podmínka uznání záruky nádrže). Mezi ohřívačem a pojistným ventilem nesmí být zařazena žádná uzavírací armatura. Z důvodu vypouštění vody, čištění

a servisu, je nutné na přívod vody do ohřívače, mezi pojistný ventil a ohřívač, nainstalovat odbočku T-kus s výpustným ventilem, jinak není možné ohřívač bezpečně vypustit. Pojistný ventil neslouží

k vypouštění ohřívače, ale plní bezpečnostní funkci.

Pokud bývá tlak vody v potrubí i přechodně větší než 6 barů, musí být mezi uzavírací a pojistný ventil zařadit redukční ventil. Ten doporučujeme

nastavit na hodnotu 4,5 barů, čímž šetříte vodu a všechny baterie. Ideální je redukční ventil nainstalovat už na vstup vody do objektu za hlavní uzávěr studené vody (dochází tak k úspoře vody v celém objektu), nebo mezi uzavírací a pojistný ventil před ohřívačem vody na vstupním potrubí - obr. 9. Během ohřevu dochází k odkapávání přebytečné vody přes pojistný ventil, proto doporučujeme na výtok pojistného ventilu nainstalovat hadičku odvedenou do odpadu. Odkapávání přebytečné vody při ohřevu je běžný jev při ohřevu vody (roztažnost vody).

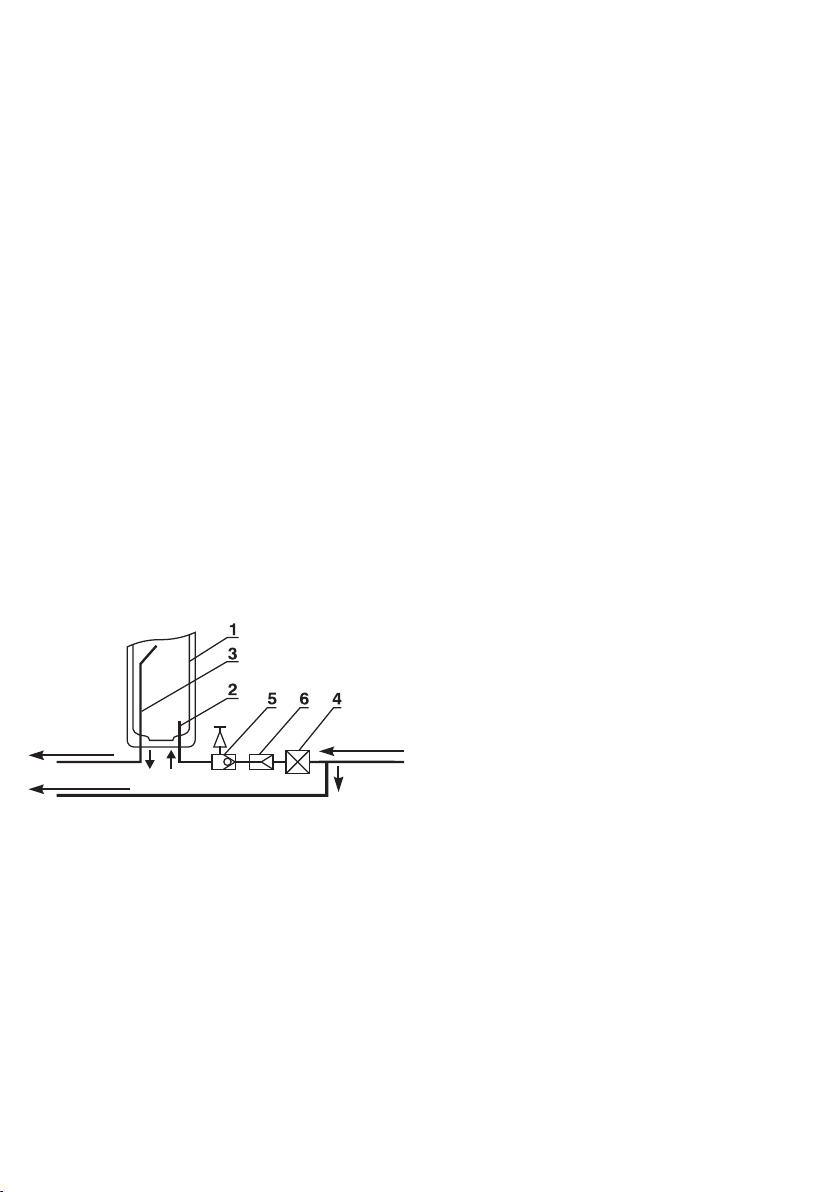

Obr. 9

Z důvodu správného vytápění a ohřevu vody v ohřívači, je nutné mít v teplovodním topném systému ÚT nainstalované oběhové čerpadlo.

Všechny připojovací rozvody ÚT je třeba dostatečně zaizolovat, aby se zabránilo tepelným ztrátám. Pokud bude systém pracovat s přednostním ohřevem TUV pomocí trojcestného ventilu, je třeba při montáži postupovat vždy podle návodu výrobce trojcestného ventilu. Při provozu kombinovaného ohřívače na elektrický ohřev (letní období) musí být uzavřen ventil přívodu a odvodu topné vody (A) z ÚT do tepelného výměníku (hada) ohřívače. V opačném případě bude ohřívač ohřívat vodu i v systému ÚT, což není účelné. Nastane situace, že užitkovou vodu nevyhřejete dostatečně. Tato situace není předmětem reklamace a je plně hrazena uživatelem.

UPOZORNĚNÍ!

• U kombinovaných ohřívačů se nachází i otvor pro

doplňkový termostat, tento otvor je při přepravě uzavřen plastovou přepravní zátkou. Při instalaci ji musíte nahradit kovovou zátkou a přetěsnit, nebo jímkou pro termostat. Jinak otvor bude protékat.

• Při ohřevu užitkové vody z teplovodního topného

systému ÚT vypněte elektr. napájení a otevřete ventily (A) na vstupu a výstupu ohřívané vody, odvzdušněte topnou vložku a topný systém.

• Při ohřevu vody el. energií zapněte el. napájení.

Kombinované ohřívače musí mít uzavřené ventily (A) na vstupu a výstupu ohřívané vody.

• Provozujte ohřívač vody pouze na jeden druh

energie (el. energie nebo topný systém ÚT), nesmí být použity oba systémy.

Přívod

Odvod teplé vody

Studená voda

1. nádrž ohřívače

2. vtoková trubka

3. výtoková trubka

4. uzavírací ventil

5. redukční ventil

6. pojistný ventil se zpětnou klapkou

studené vody

PŘIPOJENÍ K TOPNÉMU SYSTÉMU (Kombinované ohřívače)

Připojení na teplovodní ohřevný systém svěřte pouze kvalikovanému pracovníkovi.

Vstup a výstup pro připojení ÚT se nachází na plechovém krytu ohřívače. Vstup a výstup je označen štítkem a barevným označením. Vstup červenou barvou a výstup modrou barvou. Na vstup a výstup je nutné nainstalovat uzavírací ventily (A). V nejvyšším bodě rozvodu topného systému ÚT nad ohřívačem je nutné nainstalovat odvzdušňovací ventil.

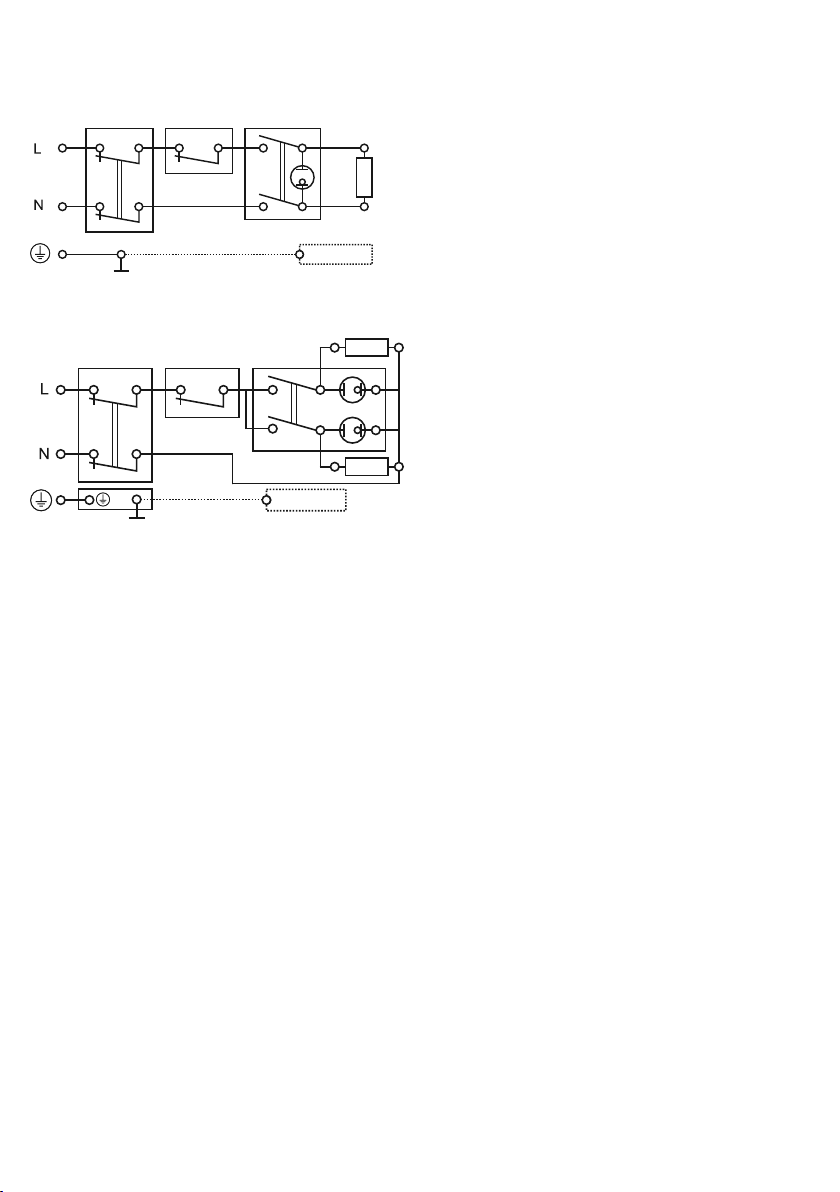

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Elektrická instalace musí odpovídat platným předpisům a státním normám. Její montáž, jakož i připojení ohřívače na elektrickou síť musí provést pouze organizace k tomu oprávněná.

Ohřívač se připojuje na jednofázový elektrický proud 230 V/ 50 Hz, s proudovým jištěním 10 A nebo 16 A (dle typu ohřívače), pomocí pevného kabelu, nebo pohyblivého exi kabelu s vidlicí s ochranným kontaktem pro připojení na zásuvku. Průřez všech vodičů musí být min. 3 x 1,5 mm2.

Pokud je přívodní kabel poškozený, musí ho vyměnit pouze výrobce, servis, nebo kvalikovaná osoba, aby se předešlo nebezpečí.

UPOZORNĚNÍ! Zapnutí elektrického napájení ohřívače je dovoleno až po jeho naplnění vodou.

Page 11

SCHÉMA ELEKTRICKÉHO ZAPOJENÍ

Tepelná

Světelný

Ohřívací

příruby

pojistka

Termostat

vypínač

těleso

UPOZORNĚNÍ! Nikdy nepoužívejte ohřívač, pokud je pravděpodobné, že voda v ohřívači je zmrzlá! Můžete tím poškodit celý ohřívač vody.

UPOZORNĚNÍ! V případě delšího nepoužívání ohřívače, hlavně v zimním období, je nutné vypustit vodu z ohřívače. Zabráníte tím poškození nádrže ohřívače, na což se nevztahuje záruka.

Anoda

Tepelná pojistka

Držák

Termostat

Světelný

vypínač

těleso

Anoda

NAPUŠTĚNÍ OHŘÍVAČE VODOU A UVEDENIE DO PREVÁDZKY

Zapnutí elektrického napájení ohřívače je dovolené až po jeho naplnění vodou!

Ohřívač naplníte následovně: Tlakové modely:

• otevřete uzavírací ventil na přívodním potrubí studené vody do ohřívače

• otevřete červený kohoutek (kohoutek teplé vody) směšovací baterie na nejbližším odběrném místě a nechte ho otevřený, dokud z baterie nezačne plynule vytékat voda. To signalizuje, že nádrž ohřívače je naplněna

• uzavřete kohoutek baterie, přičemž uzavírací ventil na přívodu studené vody do ohřívače nechejte trvale otevřený. Zkontrolujte těsnost spojů

• knoíkem termostatu nastavte požadovanou teplotu

• zapněte elektrické napájení

• zapněte vypínač na ohřívači do polohy I, světelná kontrolka signalizuje probíhající ohřev vody

• po ohřátí vody na nastavenou teplotu světelná kontrolka zhasne

• během ohřevu vody dochází k mírnému kapání vody z pojistného ventilu, které je způsobeno zvětšováním objemu vody při ohřevu. Jedná se o běžný jev. Na výtok ventilu nainstalujte hadičku a odveďte ji do odpadního potrubí

• kapání přestane, když ohřívač ohřeje vodu na požadovanou teplotu a vypne se kontrolka

VYPUŠTĚNÍ VODY Z OHŘÍVAČE

Tlakové modely:

• uzavřete ventil hlavního přívodu vody do ohřívače

• přepněte vypínač na ohřívači do polohy 0 a vypněte elektrické napájení

• otevřete kohoutek teplé vody na nejbližší baterii, aby ohřívač dostal vzduch

• otevřete výpustný ventil (nachází se mezi ohřívačem a pojistným ventilem, pokud jste si ho dali nainstalovat podle našeho doporučení)

• pokud nemáte výpustný ventil nainstalovaný, otevřete pojistný ventil (zdvihněte páčku ventilu o 90° nahoru)

• z výpustného nebo pojistného ventilu začne postupně vytékat voda. Pozorujte, zda vyteklo 90 % objemu ohřívače (ideálně změřit, aby jste měli jistotu, že jste vypustili 90 % objemu)

• výpustný i pojistný ventil zůstává otevřený, po zimě nezapomeňte ventily uzavřít!

ÚDRŽBA A KONTROLA ZAŘÍZENÍ

• Ohřívač nevyžaduje zvláštní údržbu

• Funkci pojistného ventilu je nutné kontrolovat

1x za měsíc během provozu ohřívače, nebo při každém přerušení provozu delším než 5 dní

• Každý ohřívač je vybavený tepelnou pojistkou,

která v případě poruchy preruší elektrický obvod. Tepelnou pojistku nezapínajte dříve, než Vám servisní opravovna neodstraní poruchu.

• Pro lepší chod ohřívače je nutné pravidelné čištění

nádrže a ohřívacího tělesa s výměnou magnéziové anody jednou za dva – tři roky, v oblastech s tvrdou vodou i častější. Kontrola, čištění a výměna anody je hrazená uživatelem.

• Zanešení ohřívače vodním kamenem a následné

poškození elektrických spirál vodním kamenem není možné uznat v rámci záruky. Doporučujeme řešit úpravu vody.

• Čištění a jakékoliv zásahy do výrobku během

záruky musí být provedené pouze kvalikovaným servisním pracovníkom! (podmínka uznání záruky)

• V případě jakýchkoliv poruch přestaňte ohřívač

používat, zastavte přívod vody, elektr. energie a kontaktujte autorizovaný servis!

Page 12

ZÁRUČNÍ PODMÍNKY

Při dodržení návodu k montáži, obsluze a údržbě výrobce zaručuje, že výrobek bude mít po celou dobu záruky vlastnosti stanovené příslušnými technickými podmínkami a normami.

Na výrobek EURO 80 IK/1, 80 IK/2, 120 IK poskytujeme záruku 3 roky na smaltovanou nádrž (prasknutí nádrže) a 2 roky na ostatní části výrobku a příslušenství. Záruka platí ode dne prodeje nebo spuštění do provozu odbornou rmou.

Na výrobky specikované v úvodu „Technické údaje - popis“ (kromě modelů IK) poskytujeme záruku 5 let na smaltovanou nádrž (prasknutí nádrže) a 2 roky na ostatní části výrobku a příslušenství. Záruka platí ode dne prodeje nebo spuštění do provozu odbornou rmou.

PODMÍNKY PLATNOSTI ZÁRUKY:

• Nutné předložit originál dokladu o koupi

• Nutné predložit záruční list kompletně vypsaný a potvrzený razítkem prodejny, nebo montážní rmy s vyznačeným datumem prodeje, nebo montáže a podpisom kompetentních pracovníků.

• Stav a funkčnost výrobku nejsou narušené násilnými a neodbornými zásahy uživatele nebo živelnou pohromou.

• Instalace byla vykonaná podle návodu na montáž, obsluhu a údržbu a systém byl spuštěný vyškolenou autorizovanou osobou.

Prodávající je povinný při prodeji výrobek vybalit, prokázat jeho povrchovou i vzhledovou kvalitu, kompletnost a obeznámit spotřebitele o obsluze a použití výrobku.

Pokud nastane během záruční doby porucha, která nebyla způsobena uživatelem nebo živelnou pohromou, obraťte se na autorizovaný servis, který ohřívač přezkouší a nárok ověří. Po oprávněném nároku opravna provede opravu ohřívače bezplatně.

V případě nepředložení potřebných dokladů (dokladu o koupi a záručního listu), poškození ohřívače ze strany uživatele (montážní rmy), nebo zanedbáním pokynů v návodu k montáži, obsluze a údržbě, opravna ohřívač opraví pouze na náklady uživatele!

ZÁRUČNÍ LIST

TYP:

VÝROBNÍ ČÍSLO:

Datum prodeje

Razítko a podpis

prodejce

Datum montáže

Razítko a podpis

montážní rmy

Gestor servisu:

ELÍZ - OHRIEVAČE VODY Prievozská 2, Apollo BC 821 09 Bratislava - SK Tel.: 00421 - 2 - 5363 4207 Fax: 00421 - 2 - 5363 4266 www.eliz.cz

09/2013
