NÁSTĚNNÝ KONVEKTOR
S ELEKTRONICKÝM OVLÁDANÍM
Návod k montáži, obsluze a údržbě
el. konvektoru EL 1000, 1500, 2000, 2500, 3000
Page 2
UPOZORNĚNÍ! Před instalací a používáním konvektoru si pečlivě přečtěte pokyny uvedené v návodu!
Požadavky a doporučení uvedená v něm musí být respektovány a dodrženy! Dodržování pokynů je
Page 3
součástí opatření pro bezpečné použití konvektoru.
UPOZORNĚNÍ! Konvektor je určen pro instalaci pouze do místnosti, kde je možné vytápět elektrickým
vytápěním a musí mít zajištěn dostatečně větratelnou místnost. Nikdy ho nepoužívejte v místnostech kde
se používá nebo skladuje plyn, rozpouštědla, laky, lepidla s jiné vysoce hořlavé látky.
UPOZORNĚNÍ! Tento konvektor není vhodný pro venkovní použití!
UPOZORNĚNÍ! Instalaci a jeho připojení k elektroinstalaci musí provádět jen oprávněná osoba.
UPOZORNĚNÍ! Konvektor musí být instalován na nehořlavou plochu, minimálně 150 mm od hořlavých
materiálů z bočních stran a minimálně 500 mm od hořlavých materiálů z přední strany! (obr.č.2)
UPOZORNĚNÍ! Při provozu konvektoru hrozí nebezpečí popálení, proto se konvektoru během provozu
nedotýkejte! V případě pádu ze stěny, odpojte el. napájení a vyčkejte dokud konvektor vychladne!
Nedotýkejte se padlého konvektoru, hrozí popálení!
UPOZORNĚNÍ! Je zakázáno čímkoliv přikrývat konvektor! Hrozí nebezpečí požáru! Neblokujte vstup
a výstup vzduchu konvektoru aby bylo zajištěno proudění vzduchu.
UPOZORNĚNÍ! Tento konvektor není určen pro používání osobami (včetně dětí) se sníženými fyzickými,
smyslovými nebo duševními schopnostmi, nebo nedostatkem zkušeností a znalostí pokud jim osoba
zodpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o používání konvektoru.
Odpovědná osoba musí zajistit aby bylo zabráněno dětem manipulovat s tímto konvektorem!
UPOZORNĚNÍ! Pokud je přívodní el. šňůra konvektoru poškozena, musí ji vyměnit pouze výrobce, servis
nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí!

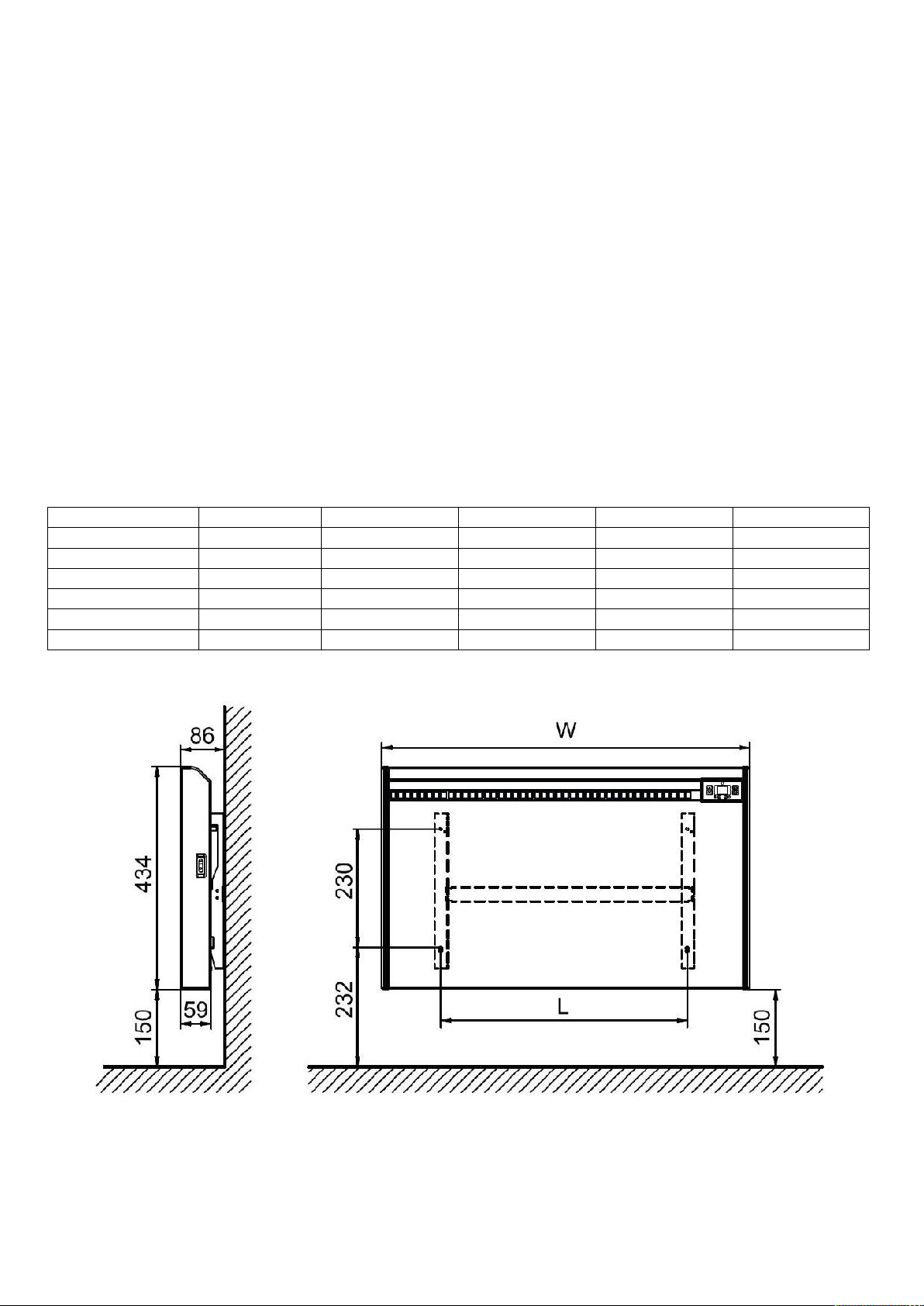

TECHNICKÝ POPIS
Typ
EL 1000
EL 1500
EL 2000
EL 2500
EL 3000
Příkon (W)
1000
1500
2000
2500
3000
Šířka W (mm)
716
816
1016
1166
1226
Výška (mm)
434
434
434
434
434
Hloubka (mm)
8686868686
Rozměr L (mm)
480
590
790
940
940
Hmotnost (kg)
6791010,5
Page 4
UMÍSTĚNÍ KONVEKTORU
Elektrický konvektor je určen pro použití v interiéru domácností, chat, kanceláří, skladů a všude tam, kde je
třeba vytopit a udržovat vzduch na příjemnou teplotu. Protože se jedná o el. konvektor třídy 2 s el. krytím
IP 24, lze jej dle normy EN 33 0300 instalovat v základním prostředí. Jeho použití je povolena také pro
ochrannou vzdálenost v koupelně, podle EN 33 2135 (obr. č.1) za předpokladu, že osoby používající vanu
nebo sprchu se nesmí dotýkat ovládacích prvků!
UPOZORNĚNÍ! Tento konvektor není vhodný pro venkovní použití!
Při instalaci konvektoru musí být dodržena minimální vzdálenost od
překážek a různých okolních hořlavých i nehořlavých předmětů jako
je znázorněno na obrázku č.2.
Konvektor musí být instalován na nehořlavou plochu! (obr.č.2).
UPOZORNĚNÍ! Je zakázáno čímkoliv přikrývat konvektor!
Hrozí nebezpečí požáru! Neblokujte vstup a výstup vzduchu
konvektoru aby bylo zajištěno proudění vzduchu.
Neinstalujte konvektor na místo, kde je vysoká pravděpodobnost pohybu osob nebo věcí, které mohou
svým tělesným dotykem poškodit konvektor, jeho ovládací prvky nebo by mohlo dojít k popálení osob nebo
zvířat.
Při připojení k elektrickému napájení, dbejte o správné umístění konvektoru vzhledem k el. zásuvku podle
obrázku č.6. Konvektor musí být připojen do el. sítě 230 V ~ 50 Hz.
Konvektor nikdy neinstalujte do vysoké výšky (nad 2m od podlahy), ohřev může vést k zvýšené teplotě
odpadního vzduchu, přehřívání konvektoru a poruchovému stavu. Nezapomínejte, že teplo stoupá nahoru.
INSTALACE NA STĚNU
Opatrně vyjměte konvektor z obalu, odstraňte fólii a ochranné balení. V zadní části konvektoru se nachází
kovový držák, pomocí kterého umístíte konvektor na zeď. Odpojte držák od konvektoru, postupujte podle
obrázku č.3. Montáž držáku na zeď proveďte podle obrázku č.4 pomocí šroubů a hmoždinek (součást
balení, vhodné pro stěny z betonu nebo pevné cihly). Dbejte aby konvektor byl umístění iv souladu s
obrázkem č.6. Pokud je stabilně držák uchycení, umístěte konvektor na držák podle obrázku č.5.
Ověřte zda je konvektor stabilně uchycení. Montáž je ukončena.
Zasuňte přívodní kabel konvektoru do el. zásuvky a zapněte vypínač umístěný na pravém bočním panelu
do polohy "I" (zapnuto).

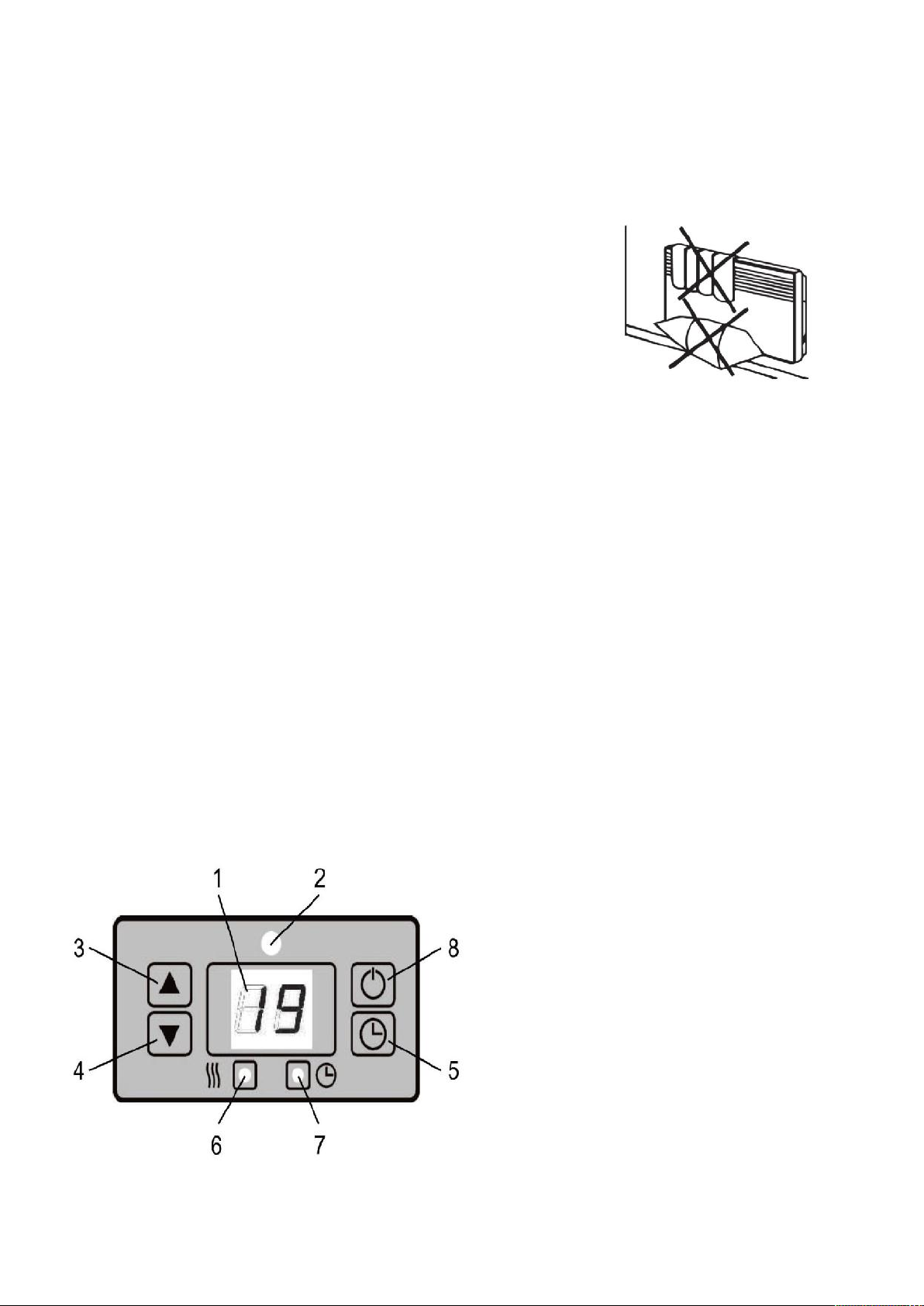

POPIS OVLÁDACÍHO DISPLEJE
1 - Aktuální teplota, nastavená teplota,
zbývající čas pro zpožděný start / stop
2 - Světelné čidlo
3 - Zvýšení teploty nebo čas pro zpožděný
start / stop
4 - Snížení teploty nebo čas pro zpožděný
start / stop
5 - Odložený start / stop nebo dětská pojistka
6 - Kontrolka zapnutého stavu
7 - Kontrolka režimu odložený start / stop
8 - Hlavní vypínač, OFF / ON, zapnout /
vypnout ohřev, přechod do normálního
režimu
Page 5
OFF REŽIM (vypnutý stav)
Vytápění je vypnuto, na displeji se zobrazí - - měřená teplota klesne pod nastavenou hodnotu.
Výjimkou je-li naměřená teplota klesne pod +5 °C, automaticky se aktivuje funkce režim "mráz", která
uvede konvektor do činnosti a zapne ohřev (podmínkou této aktivace je funkční přívod el. energie).
ON REŽIM (zapnutý stav)
V tomto režimu konvektor ohřívá a udržuje nastavenou teplotu. Zapněte tlačítko 8. na displeji se zobrazí
aktuální naměřená teplota. Probíhá ohřev, svítí červená kontrolka ohřevu č.6. Změnu nastavení provedete
tlačítky 3 a 4. Maximální teplota, kterou lze nastavit je +30 °C a minimální teplota je +5 °C. Stisknutím
tlačítka 3 nebo 4 displej zobrazí novou nastavenou teplotu. Pokud během 3 sekund není stisknuto žádné
tlačítko z nich (3 nebo 4), tato nová navolena teplota se uloží a znovu displej zobrazí aktuální naměřenou
teplotu prostoru. Při prvním ohřevu dochází k vypálení spirály a barvy konvektoru (běžný jev), občasné
pukání není chyba, po krátkém čase přestane. Vyvětrejte místnost!
ODLOŽENÝ START
Pro aktivaci tohoto režimu, musí být konvektor ve "vypnutém OFF režimu". Nastavení provedeme
stisknutím tlačítka 5, rozsvítí se žlutá LED kontrolka 7 a na displeji se zobrazí 0I, konvektor se přepne do
"zapnutého ON režimu" o 1 hodinu. Tlačítky 3 nebo 4 se může měnit čas zapnutí postupně po jedné
hodině. Minimální doba nastavení je 1 hodina a max. 72 hodin provozu. Vypnutí tohoto režimu provedeme
tak, že dobu startu snížíme na nulu, 00 hodin. O tři vteřiny se konvektor automaticky přepne do
předchozího režimu OFF. Zapnutí ohřevu provedete stisknutím tlačítka ON tlačítko 8.
ODLOŽENÝ STOP
Pro aktivaci tohoto režimu, musí být konvektor v "zapnutém ON režimu". Nastavení provedeme stisknutím
tlačítka 5, rozsvítí se žlutá LED kontrolka 7 a na displeji se zobrazí 0I, konvektoru se přepne do
"vypnutého OFF režimu" o 1 hodinu. Tlačítky 3 nebo 4 se může měnit čas vypnutí po jedné hodině.
Minimální doba nastavení je 1 hodina a max. 72 hodin provozu. Vypnutí toho režimu provedeme tak, že
dobu vypnutí snížíme na nulu, 00 hodin. O tři vteřiny se konvektor automaticky přepne do předchozího
režimu ON. Vypnutí ohřevu provedete stisknutím tlačítka OFF tlačítko 8.
FUNKCE "Mráz"
Tato funkce je aktivována automaticky li naměřená teplota klesne pod +5 ° C, bez ohledu na zvolený režim.
Podmínkou aktivace tohoto režimu je, že konvektor musí být připojen k el. napájení a mechanický vypínač
na boční straně konvektoru je v poloze "I". Po aktivaci tohoto režimu konvektor zahájí ohřev na minimální
teplotu +5 ° C.
DĚTSKÁ POJISTKA
Zapnutí tohoto režimu se provádí podržením tlačítka 5 více než 4 sekundy. Vzhledem k tomu, že se toto
tlačítko používá i na aktivaci režimu "Odložený start" nebo "Odložený stop", první čtyři sekundy se na
displeji se zobrazí 0I, po čtyřech sekundách displej ukazuje Ch, režim "dětská pojistka" je aktivována.
Stisknutím jakéhokoliv jiného tlačítka, displej zobrazí pouze symbol Ch, aniž by se cokoliv změnilo na
nastavených parametrech. Displej je blokován. Chcete-li ukončit režim "dětská pojistka" a odblokovat
displej, stiskněte a podržte stejné tlačítko 5 více než 4 sekundy. Ukončení tohoto režimu se zobrazí na
displeji symbolem CC.
OCHRANA V PŘÍPADĚ PÁDU
Tato ochrana automaticky vypne zapnutý ohřev, pokud se konvektor nakloní v úhlu 90 a více stupňů, bez
ohledu na zvolený režim a pracovní teploty. Po odstranění pádu a znovu uchycení konvektoru, ochrana
obnoví předchozí režim automaticky do původního stavu.
OBNOVENÍ REŽIMŮ
Při poruše / přerušení el. napájení je táto funkce uložena v energeticky nezávislé paměti řídícího režimu
a po znovu napojení el. napájení se navolené režimy automaticky uvedou do činnosti.
SPACÍ REŽIM - noční osvětlení displeje
V případě, že nastane ztmavení prostoru (např. v noci), ve kterém je konvektor instalován aktivuje se
"SPACÍ režim displeje". V tomto případě displej a LED kontrolky budou pracovat s nižším jasem.
Page 6
INFORMACE - zobrazované na LED displeji
Ch - zapnutí dětské pojistky
CC - vypnutí dětské pojistky
H I - naměřená teplota je nad +40 °C
A L - naměřená teplota je nižší než +5 °C
E 1 - nefunkční teplotní senzor
E 2 - nefunkční světelný senzor
SERVIS A ÚDRŽBA
Konvektor je možné čistit pouze ve vypnutém a studeném stavu! Chcete-li zachovat technické
vlastnosti přístroje je třeba jednou za měsíc vyčistit prach z horní a dolní části konvektoru suchým
hadříkem. Nikdy nepoužívejte agresivní čistící prostředky. Čištění zadní části konvektoru provedete
odepnutím konvektoru z držáku podle obrázku č.5, a tím uvolníte a vyčistíte i tuto plochu.
UPOZORNĚNÍ! Po vyčištění se ujistěte, že znovu instalování konvektoru no normální poloze bylo
provedeno podle obrázku č.5.
DOPORUČENÍ PRO EFEKTIVNÍ POUŽITÍ
- Nastavujte teplotu dle vaší pohody a nepřetápějte prostor
- Elektronický termostat pracuje přesně a šetří minimálně 20% energie vůči mechanickým termostatem
- Při větrání místnosti, vypněte přístroj stisknutím tlačítka 8 nebo vypínačem na pravém bočním panelu
- Při odchodu z domu na pár hodin, nezapomeňte snížit teplotu
- V případě nepřítomnosti, méně než 2 hodiny neměňte nastavenou teplotu, 2 - 24 hodin snižte teplotu o
několik stupňů, více než 24 hodin nastavte jednotku do režimu "mráz"
- Pokud je v místnosti více konvektorů, nastavte je tak aby zajistily rovnoměrné udržování
konstantní teploty bez zvýšení spotřeby elektrické energie. To platí hlavně na prostory, které nejsou
trvale obyvatelné
- Je lepší ponechat konvektory zapnuto na minimální nastavenou teplotu jako zcela vypnuté.
ŽIVOTNÍ PROSTŘEDÍ
Tento konvektor je označen jako elektroodpad a po ukončení jeho životnosti musí být
odevzdán na příslušném sběrném místě pro recyklaci elektrických a elektronických
zařízení v souladu s místními předpisy pro likvidaci odpadů. Pro podrobnější informace
zacházení a recyklaci tohoto zařízení se obraťte na místní úřad, kancelář pro likvidaci
domovního odpadu nebo obchod, kde jste konvektor zakoupili.
ZÁRUKA
Na výrobek je poskytována záruka 3 roky ode dne prodeje. V případě poruchy doneste výrobek do
prodejny nebo do centrálního servisu. K uznání záruky je nutné doložit originál dokladu o koupi a vyplněný
záruční list. Pokud je porucha oprávněna bude provedena bezplatně. Na poruchy způsobené živelnou
pohromou, nesprávnou přepravou, zapojením nebo obsluhou se záruka nevztahuje a oprava bude
provedena jen na náklady uživatele.
Typ
Výrobní číslo
Datum prodeje
Razítko prodejce
EL 1000
EL 1500
EL 2000
EL 2500
EL 3000
Dovozce a centrální servis:
ELÍZ - ohřívače vody, Prievozská 2, 82109 Bratislava - SK, tel:+421-2-5363 4207, [email protected], www.eliz.cz
