Page 1
402 Tribute
EN
1
Page 2
En installant l’enceinte 402 Tribute dans votre foyer, vous ouvrez les
portes à une expérience musicale exceptionnelle. Vous devenez
le détenteur d’une tradition prestigieuse, le témoin privilégié d’une
histoire jalonnée de passion et d’innovation.
FR
L’histoire d’Elipson continue de s’écrire, et vous en faites désormais
partie. Toute l’équipe d’Elipson tient à vous en remercier. Merci
d’avoir choisi l’excellence, merci d’avoir choisi de faire perdurer
l’héritage de la musique, de l’art et de l’émotion.

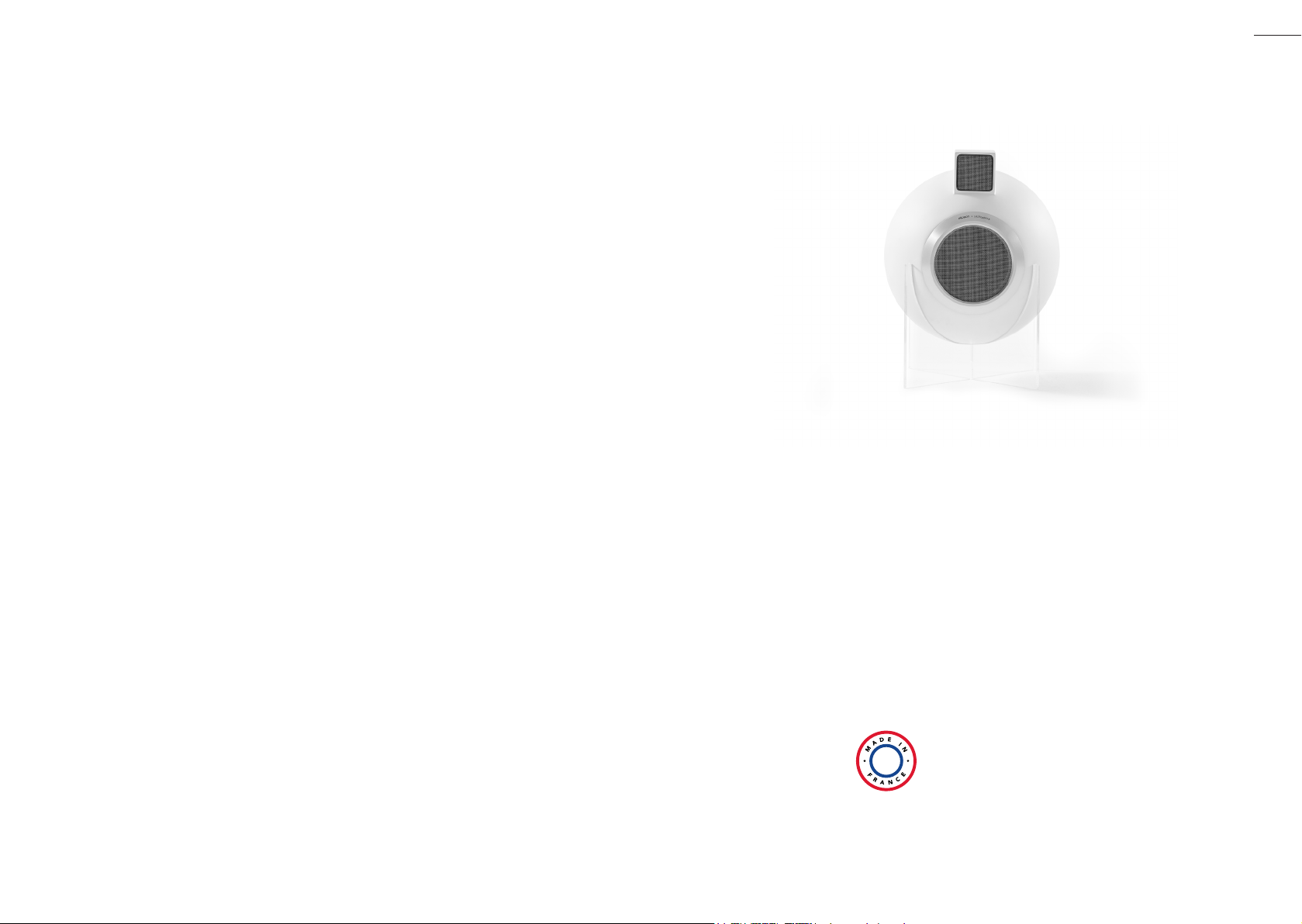

Enceinte conçue, développée
et fabriquée en France
3
Page 3
SOMMAIRE
I. À L’ORIGINE DU SON
II.
FR
III. ASPECTS TECHNIQUES
IV. MANUEL D’UTILISATION
5
Page 4
À L’ORIGINE DU SON

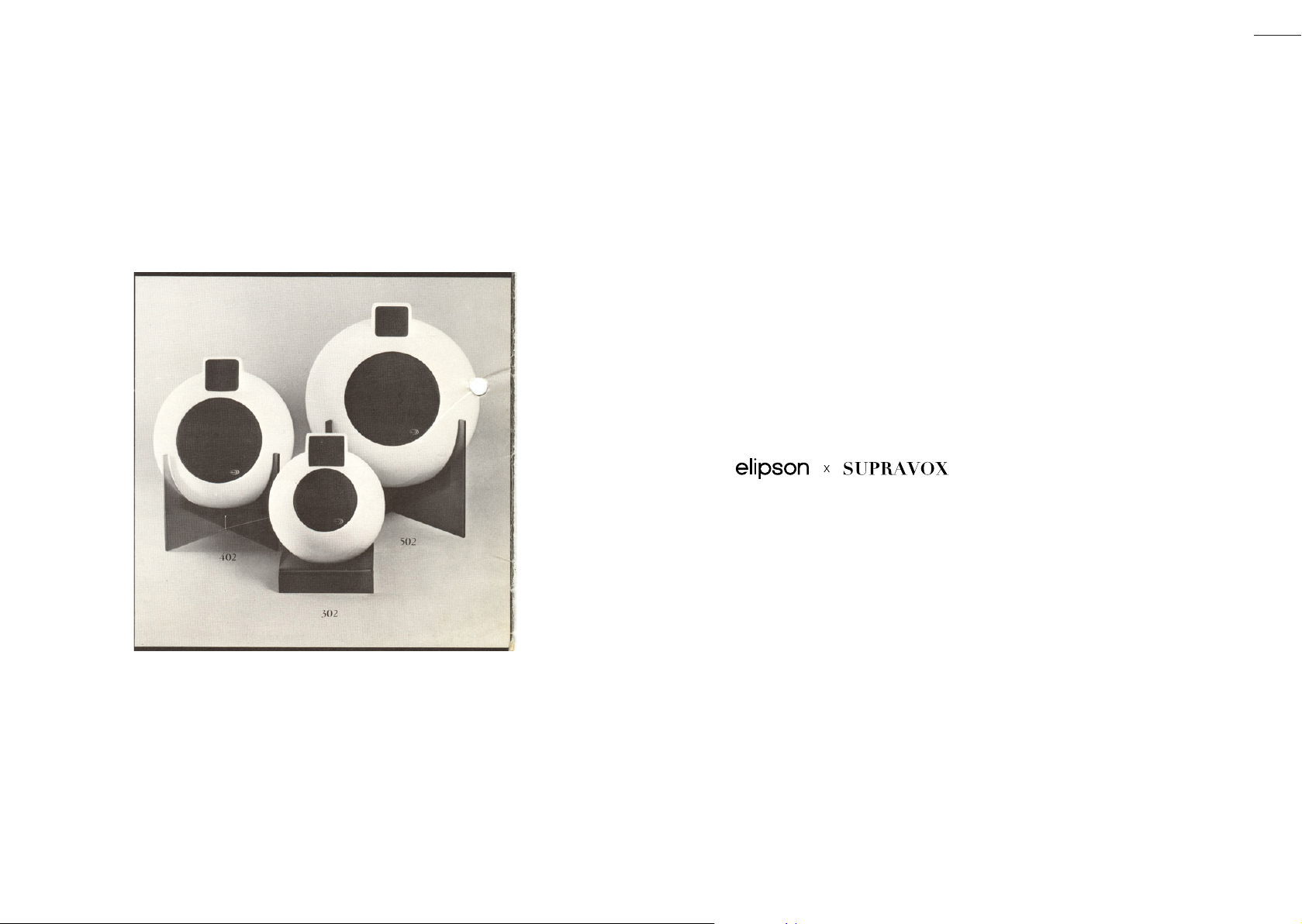

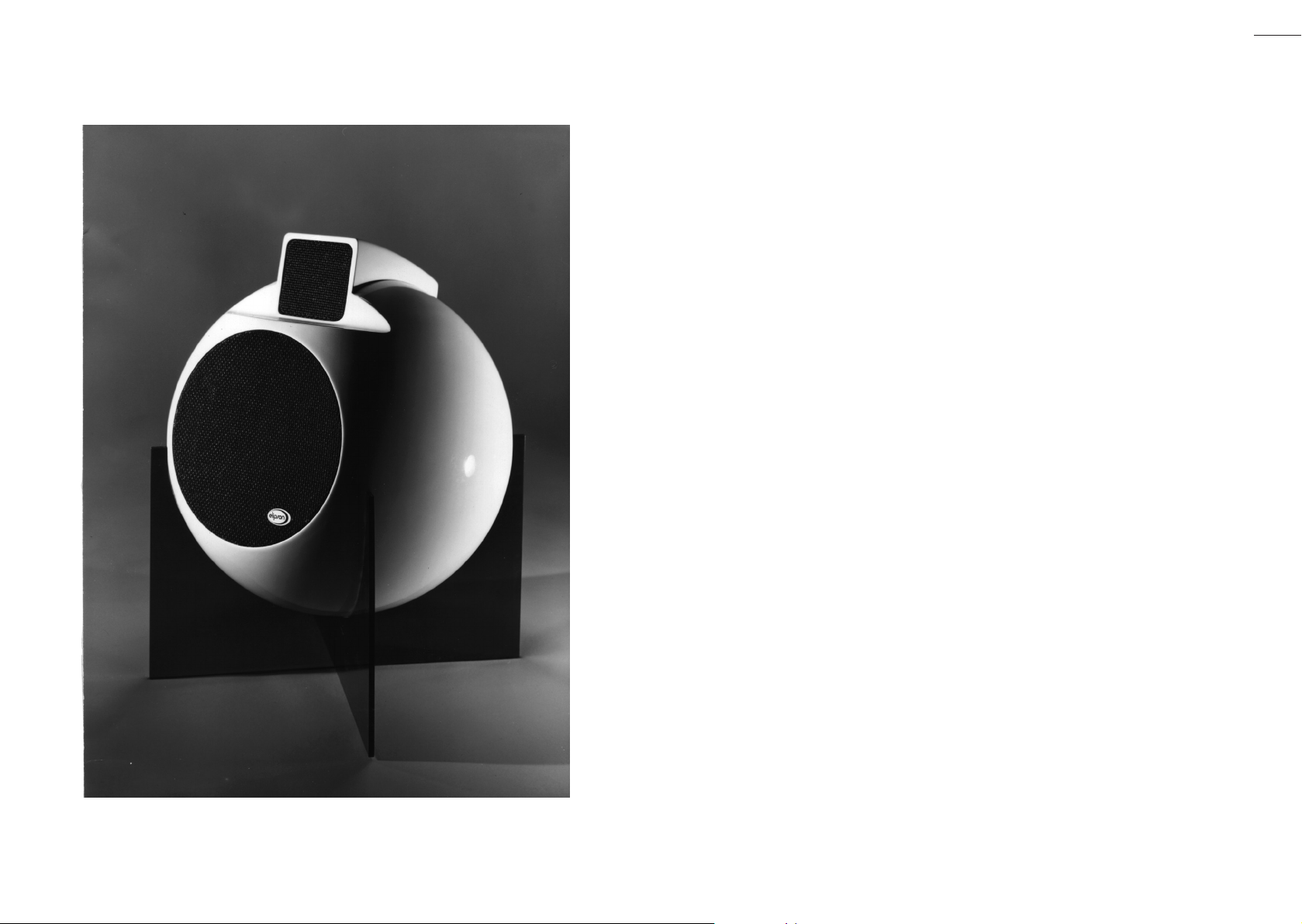

En 1966, Elipson dévoila ce qui allait devenir un véritable chef-d’œuvre, à la fois sur le plan
esthétique et technique : l’enceinte 402.
Son nom, composé de "40" pour le diamètre et "2" pour le nombre de voies, résonnait déjà
comme une promesse d’excellence acoustique.
Les propriétés acoustiques uniques de l’enceinte 402 étaient intimement liées à sa forme
distinctive. Conçue avec une esthétique originale et épurée, elle orait une reproduction
sonore d’une remarquable neutralité, accompagnée d’une distribution spatiale excep-
tionnelle.
FR
Les premières explorations de Joseph Léon, directeur général visionnaire d’Elipson,
avaient déjà démontré que la forme sphérique représentait la solution optimale pour une
propagation sonore sans distorsion néfaste. Associée à un tweeter débaé et décalé,
permettant un alignement temporel en phase, l’enceinte 402 garantissait une image so-
nore fidèle au message original : précise, étendue, profonde et aérée.
Ainsi, une silhouette d’une pureté indéniable s’imposa, dictée par la quête incessante
d’une reproduction sonore authentique. L’enceinte 402 devint rapidement une référence
incontournable pour les audiophiles en quête de perfection sonore.
7
Page 5
FR
8 9

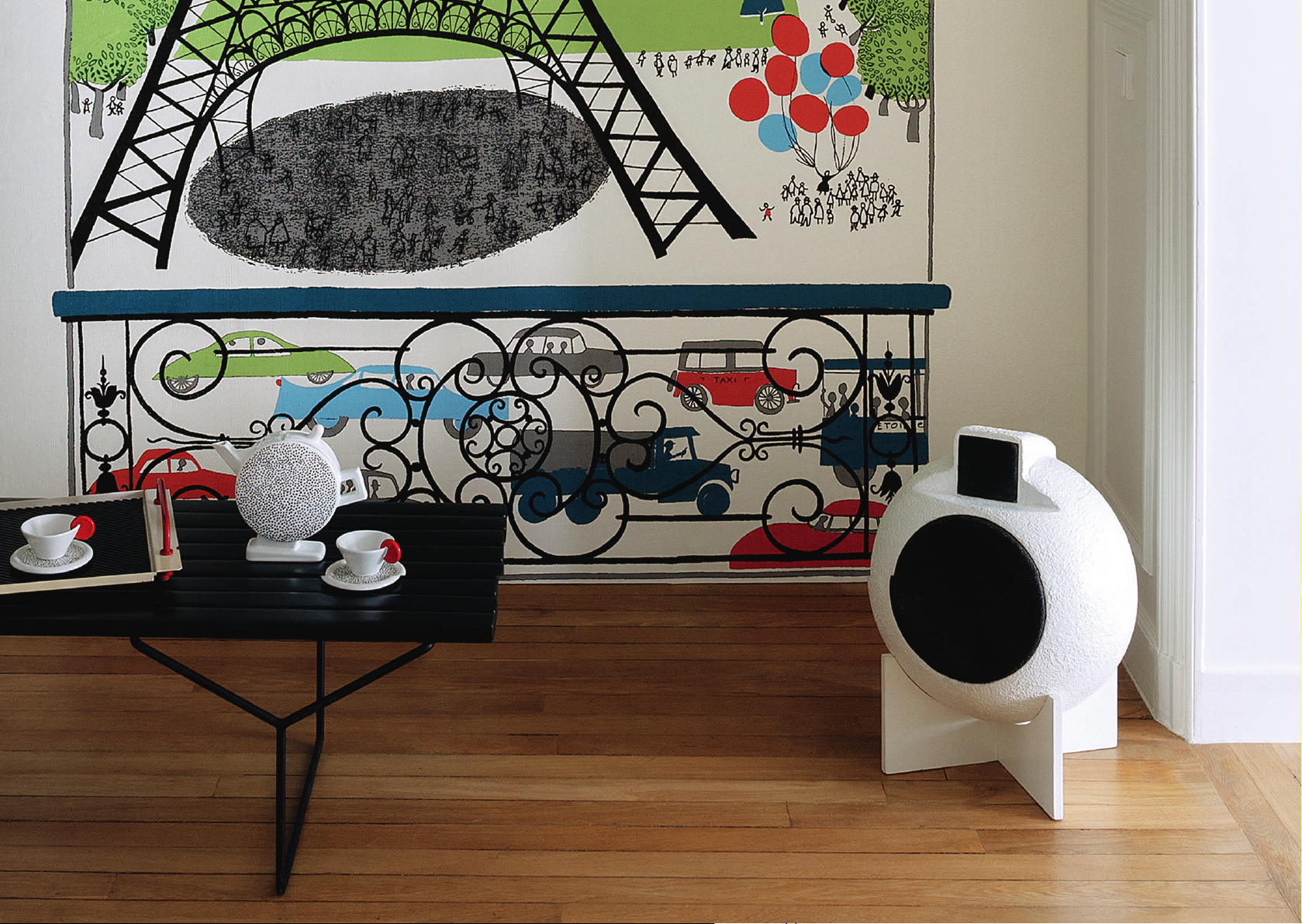

Crédit photo Pierre Frey - 2023
Page 6
L’ALLIANCE DE DEUX PIONNIERS DE L’AUDIO
Le partenariat entre ces deux entreprises Françaises: Elipson et Supravox représente une
alliance entre deux pionniers de l’audio haut de gamme de renommée Internationale,
unissant leur expertise respective pour créer une expérience sonore unique.
Depuis plus de 50 ans, Supravox a été à la pointe de la fabrication de haut-parleurs large
bande à haute sensibilité. Leur gamme de produits, comprenant les séries Classic, 2000
et EXC, repose sur des décennies de savoir-faire et d’innovation. En tant que l’un des
plus anciens fabricants de haut-parleurs à bobine de champ au monde, Supravox a su
maintenir une qualité et une performance inégalées.
FR
Dans le cadre du développement de la nouvelle enceinte 402 Tribute, le partenariat
entre Elipson et Supravox atteint de nouveaux sommets. En combinant l’expertise de
Supravox en matière de haut-parleurs avec la vision novatrice d’Elipson, nous sommes
déterminés à orir une expérience sonore d’une qualité exceptionnelle, fidèle à l’héritage
de l’enceinte 402 tout en intégrant les dernières avancées technologiques.
Déjà associés aux modèles emblématiques d’Elipson tels que la 402 et l’AS40, les haut-
parleurs Supravox ont acquis une réputation inébranlable dans l’industrie audio pour leur
clarté sonore exceptionnelle et leur rendu fidèle. Les cônes en papier à courbure expo-
nentielle, développés avec soin pendant des décennies, confèrent à ces haut-parleurs
un caractère sonore unique et incomparable.
E
N
N
O
P
X
E
² ²
SUPRA
H
T
E
F
I
D
É
L
I
10 11
T
I
E
L
E
S
I
A
Ç
N
A
T
R
É
F
Grâce à cette collaboration, les audiophiles pourront découvrir une fusion parfaite entre
le design emblématique d’Elipson et la performance sonore inégalée des haut-parleurs
Supravox. Ce partenariat incarne l’engagement mutuel des deux entreprises à repousser
les limites de l’audio haute fidélité et à orir des produits qui transcendent les attentes.
Page 7
ASPECTS TECHNIQUES
FR
Dotée de deux voies avec un système Bass-Reflex, la 402 Tribute assure une reproduction
sonore équilibrée et dynamique. Elle est équipée d’un grave-médium de 165 mm en
Pulpe de Cellulose de Supravox, réputé pour sa musicalité, sa précision et parfaitement
adapté au volume de charge qu’ore la 402 Tribute, ainsi qu’un tweeter à dôme de
29 mm type Ring, orant une réponse en haute fréquence ranée et lumineuse.
Son coret sphérique dense en résine chargée en silice assure une dispersion sonore
optimale et réduit les résonances indésirables. Son filtre répartiteur, câblé en l’air
comprend des composants haut de gamme Jantzen Audio® et d’un câblage interne
haut de gamme Axon®. Ainsi l’intégralité du signal audio est parfaitement transmis.
La 402 Tribute ore une puissance de 60 Watts RMS, une sensibilité de 90 dB et une réponse
en fréquence de 45 Hz à 25 kHz.
Destinée aux audiophiles les plus exigeants, elle ore une restitution naturelle des timbres,
un registre grave profond et articulé, une forte capacité dynamique ainsi qu’une
spatialisation dépassant largement le cadre des enceintes tout en restant précise.
L’enceinte 402 Tribute incarne l’excellence audio à son apogée, orant une expérience
d’écoute immersive qui ravira les audiophiles les plus exigeants, représentant
l’aboutissement de décennies d’innovation et de passion pour la musique.

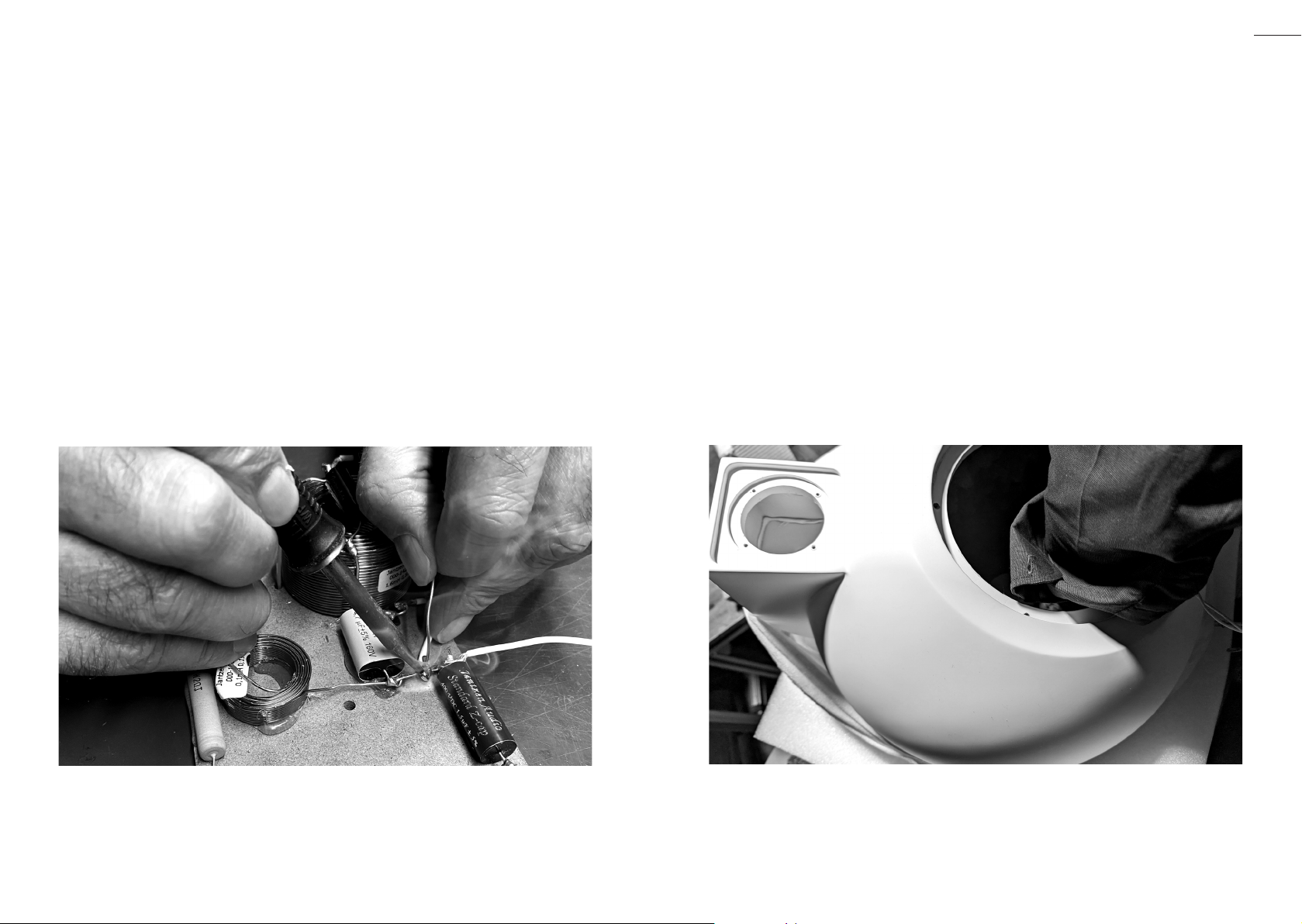

Photos de la fabrication du filtre répartiteur câblé en l’air, dans notre usine française à St-Fargeau (89).
12 13
Page 8

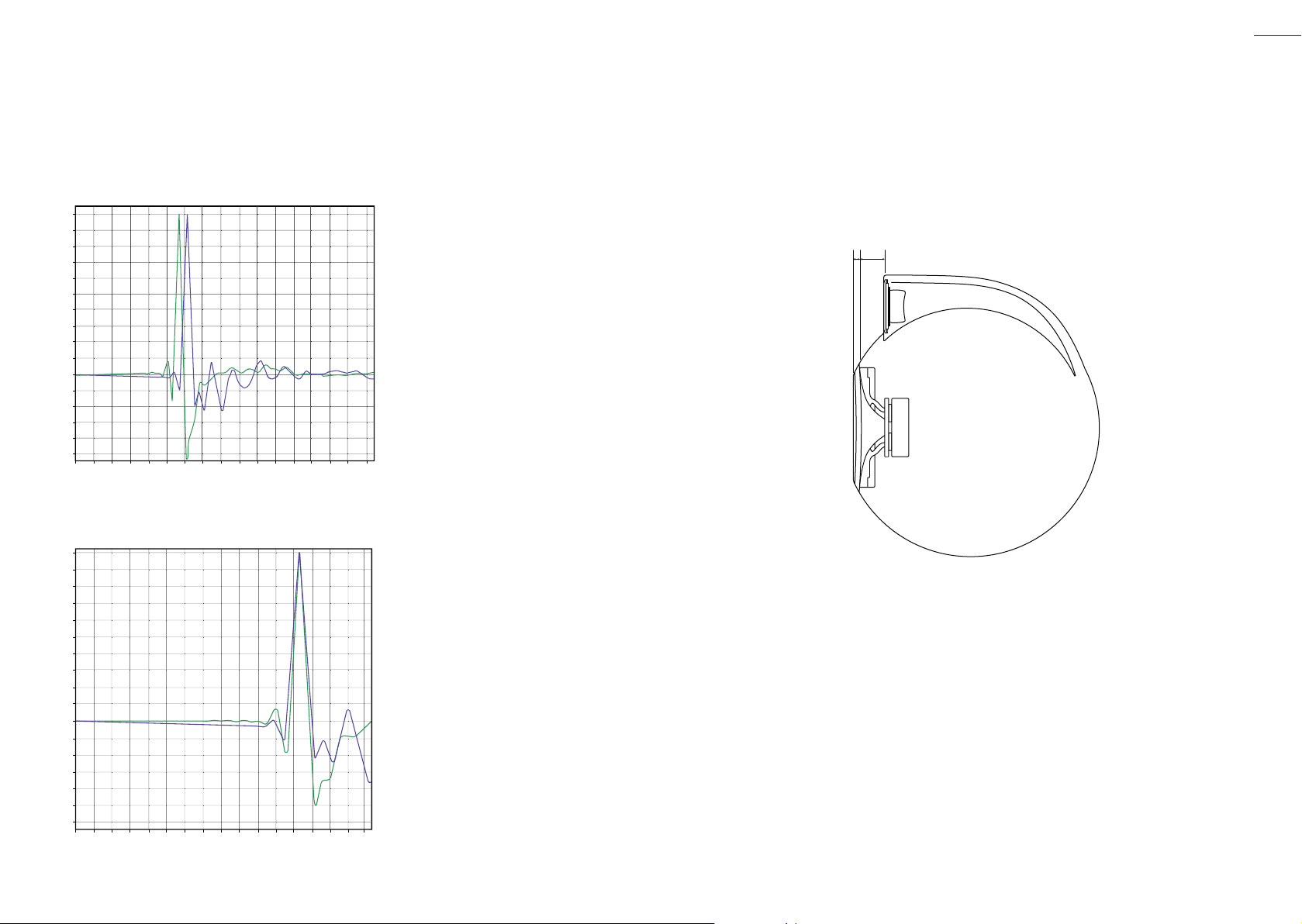

CALCUL THÉORIQUE DE L’ALIGNEMENT TEMPOREL
L’alignement temporel permet une parfaite mise en phase des haut-parleurs
et a fait l’objet du brevet Elipson N° 1339664.
Calcul et mesures liées à l’enceinte 402 Tribute :
dBFS
100
90
80
70
60
50
40
30
20
10
0
-10
-20
-30
-40
-50
3,0ms3 ,2ms 3,4ms3 ,6ms 3,8ms4 ,0ms 4,2ms4 ,4ms 4,6ms4 ,8ms 5,0ms5 ,2ms 5,4ms5 ,6ms 5,8ms6 ,0ms 6,2ms
Mesure réponse impulsionnelle
avec façade du haut-parleur
d’aigu (vert) aeurante et le
haut-parleur grave-médium
(violet) sur le même plan.
T(ms)
FR
10 28
Décalage de 0,082 ms soit 28 mm.
dBFS
100
90
80
70
60
50
40
30
20
10
0
-10
-20
-30
-40
-50
-60
3,1ms3,0ms3 ,2ms 3,3ms3 ,4ms 3,5ms3 ,6ms 3,7ms3 ,8ms 3,9ms4 ,0ms 4,1ms4 ,2ms 4,3ms4 ,4ms 4,5ms4 ,6ms
Parfait calage des deux amplitudes.
Mesure identique en reculant
la face avant du haut-parleur
d’aigu de 28 mm soit 38 mm
au total en tenant compte
de l’épaisseur du saladier du
grave-médium.
Alignement temporel parfait.
T(ms)
14 15
du haut-parleur d’aigu (de 38 mm au total).
L’alignement temporel est parfait grâce au recul de la face avant
Page 9
Cher Client,
Merci d’avoir choisi les produits Elipson.
Prenez le temps de lire attentivement ce mode d’emploi avant d’installer vos
enceintes. Il contient des conseils pour en tirer le meilleur prot et des instructions
pour les utiliser sans risque. Nous vous recommandons vivement de conserver
l’emballage et ce mode d’emploi pour d’éventuels usages ultérieurs.
FR
MANUEL D’UTILISATION
I. CONTENU
II. EMBALLAGE / DÉBALLAGE
III. INSTALLATION
ATTENTION
ASSUREZ-VOUS DE LIRE CE MANUEL D’INSTRUCTIONS
AVANT DE METTRE SOUS TENSION OU DE BRANCHER
CES ENCEINTES.
IV. CONNEXIONS
V. RODAGE
VI. CARACTÉRISTIQUES
17
Page 10
FR

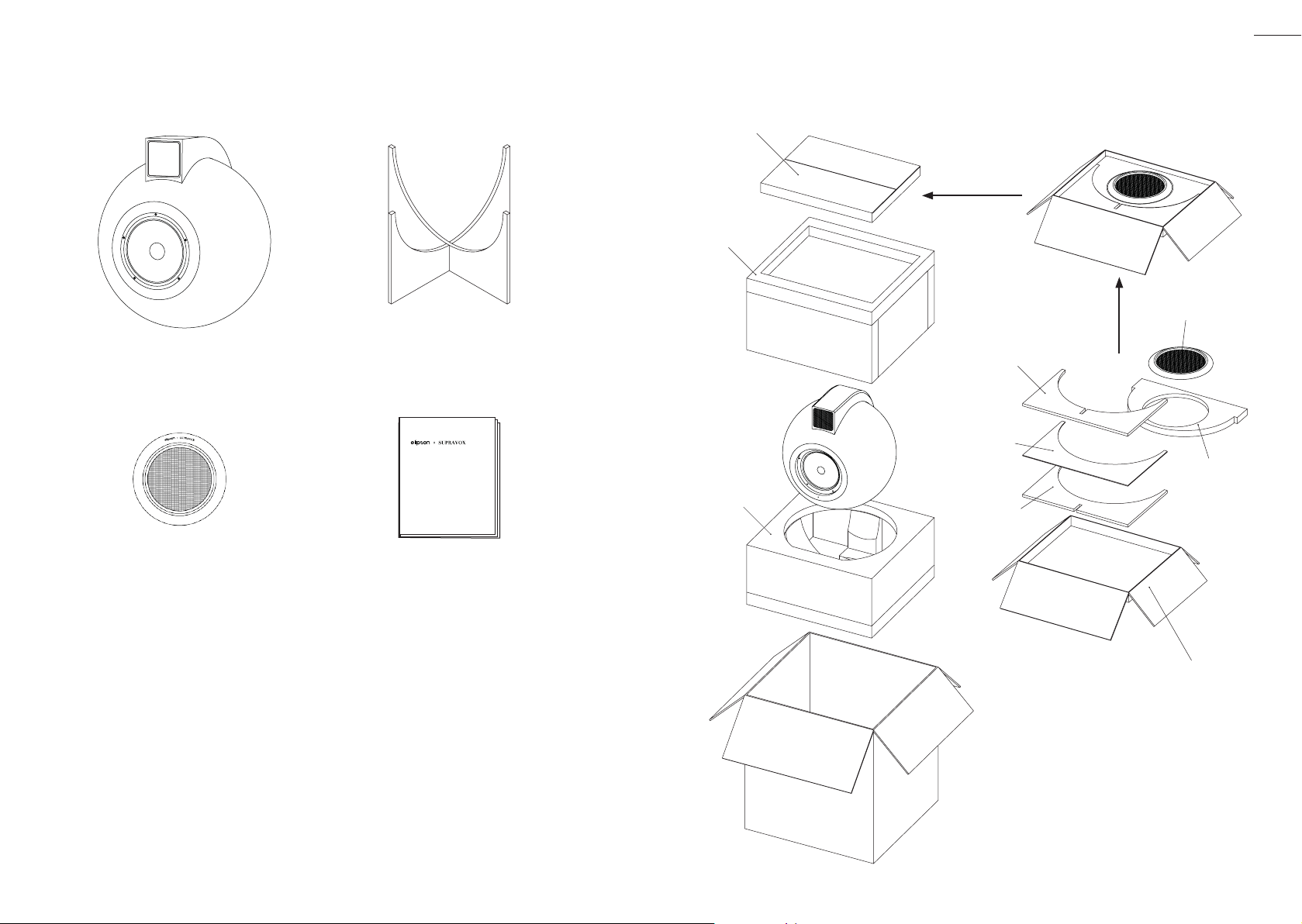

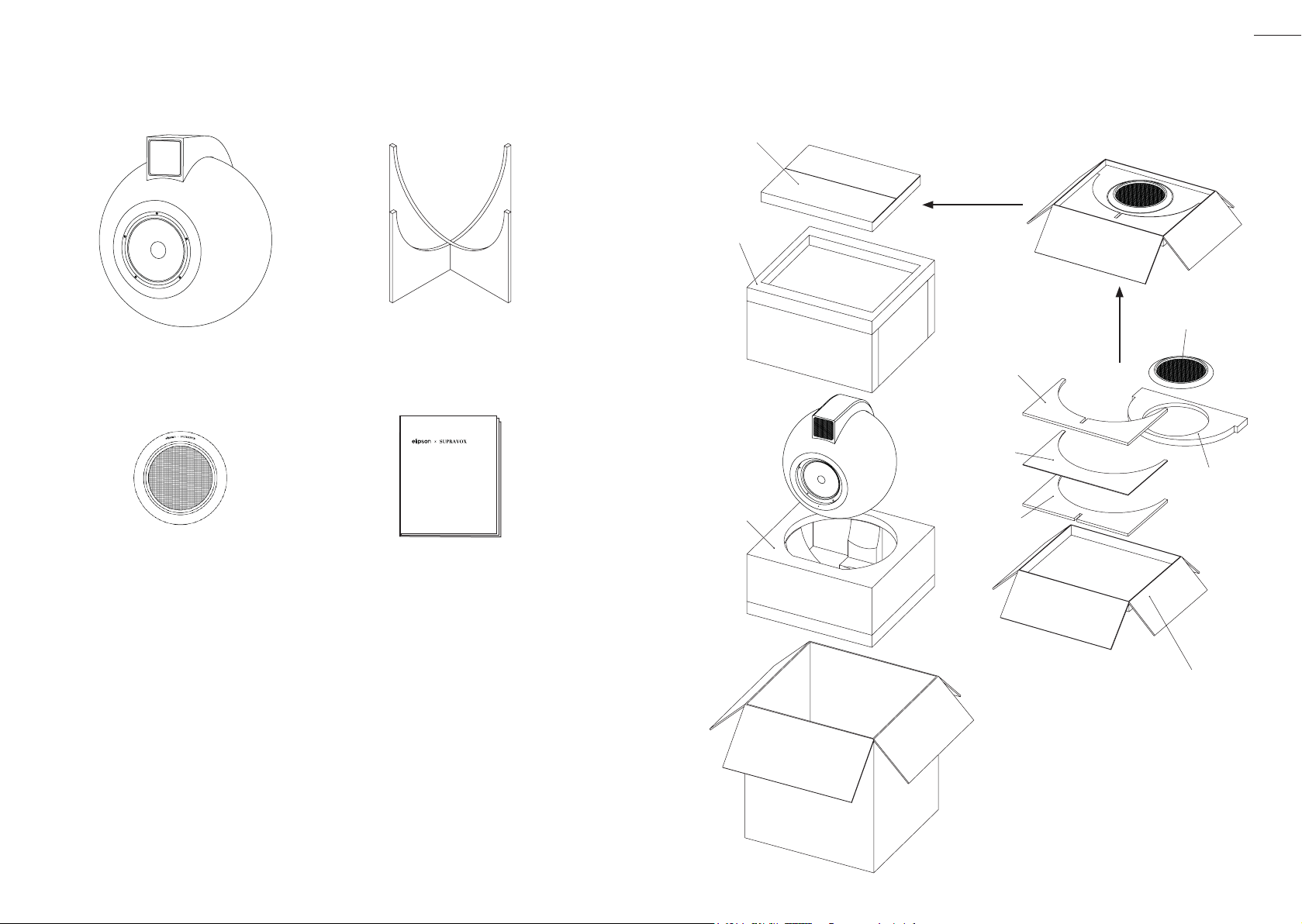

I. CONTENU
Enceinte 402 Tribute
Support de l’enceinte
402 Tribute
II. EMBALLAGE / DÉBALLAGE
Pack de supports acryliques et grille haut-parleur
Protection haute
en mousse
Support acrylique 1
Carton pour support
acrylique
Protection basse
en mousse
Support acrylique 2
Grille haut-parleur
Protection pour
grille haut-parleur
Grille du haut-parleur
Présentation
et manuel d’utilisation
18 19
Carton pour le support acrylique et
grille haut-parleur
Page 11
FR

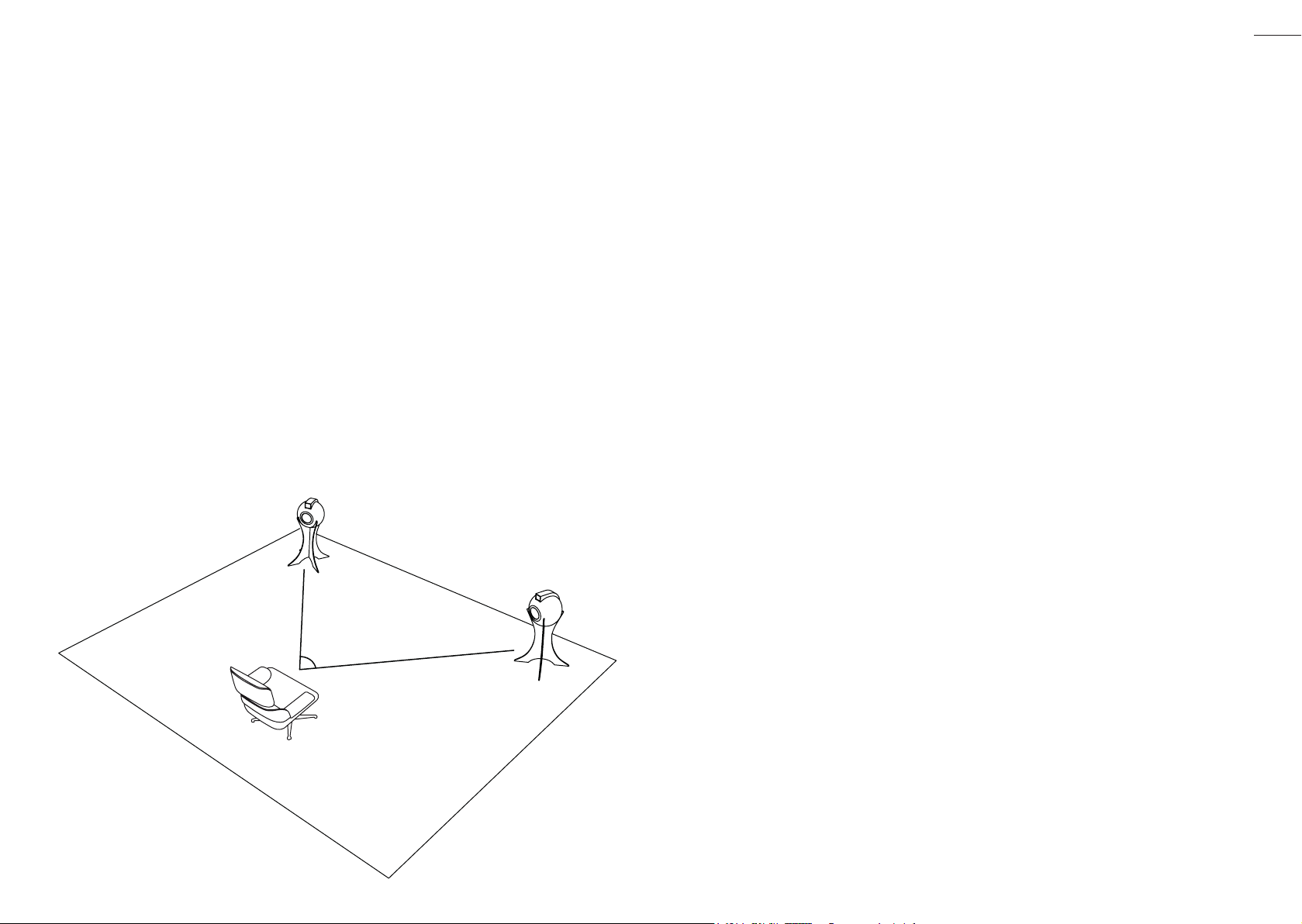

III. INSTALLATION STÉRÉO
Les enceintes Elipson 402 Tribute ont été étudiées pour restituer le plus fidèlement
possible tous types de musique, à condition de respecter quelques règles afin
d’optimiser leurs performances et obtenir une scène sonore réaliste. Idéalement, les
enceintes doivent être placées de façon symétrique face à la position d’écoute, de
manière à former un triangle équilatéral.
Les deux enceintes doivent être placées sur le support inclus prévu à cet effet ou sur
le piétement haut (en option) dédié, à la même distance du mur arrière et des surfaces
latérales adjacentes. Le schéma ci-après illustre plusieurs configurations et orientations
de l’enceinte avec son pied acrylique fourni en fonction de la distance qui sépare
l’enceinte de l’auditeur.

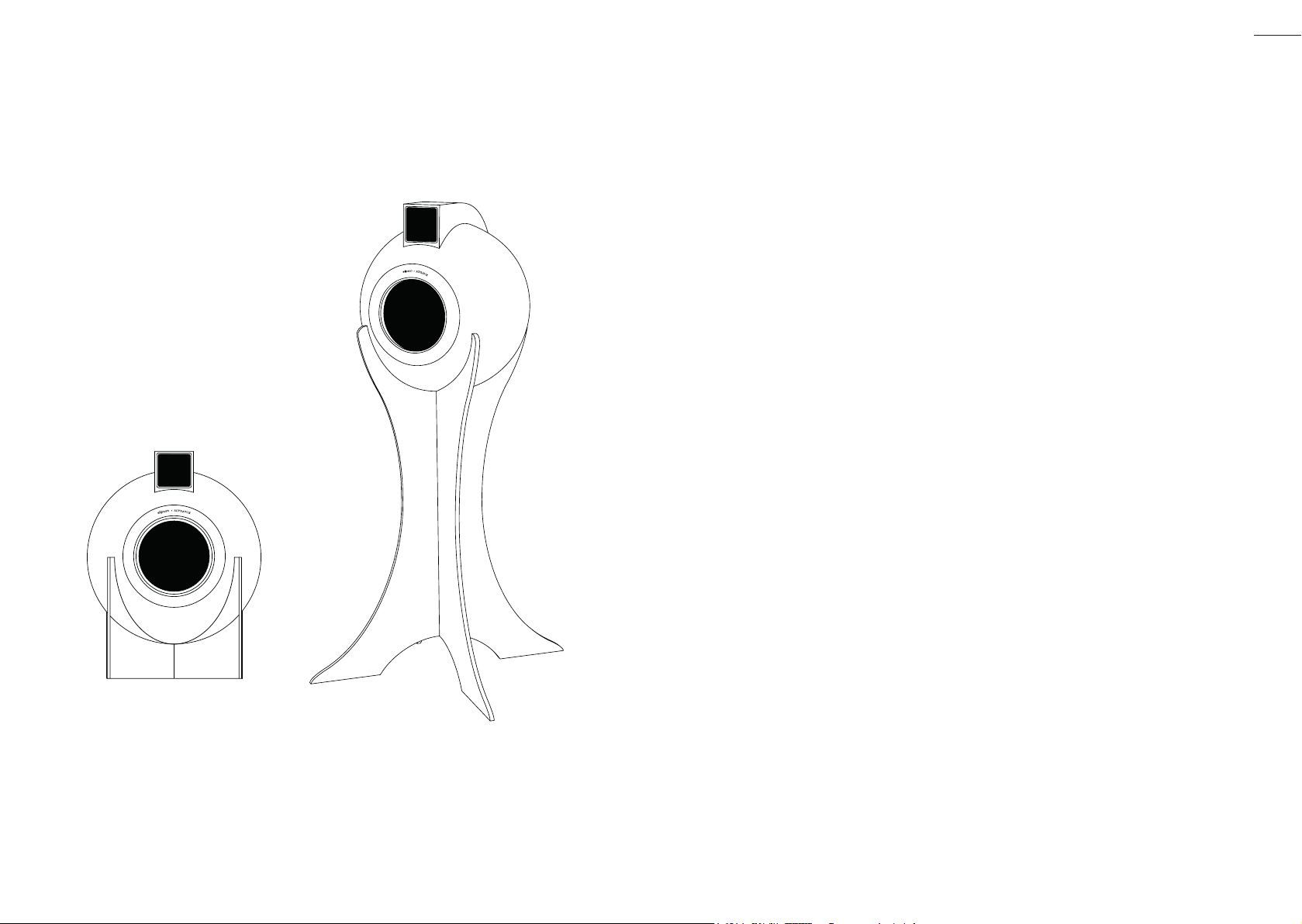

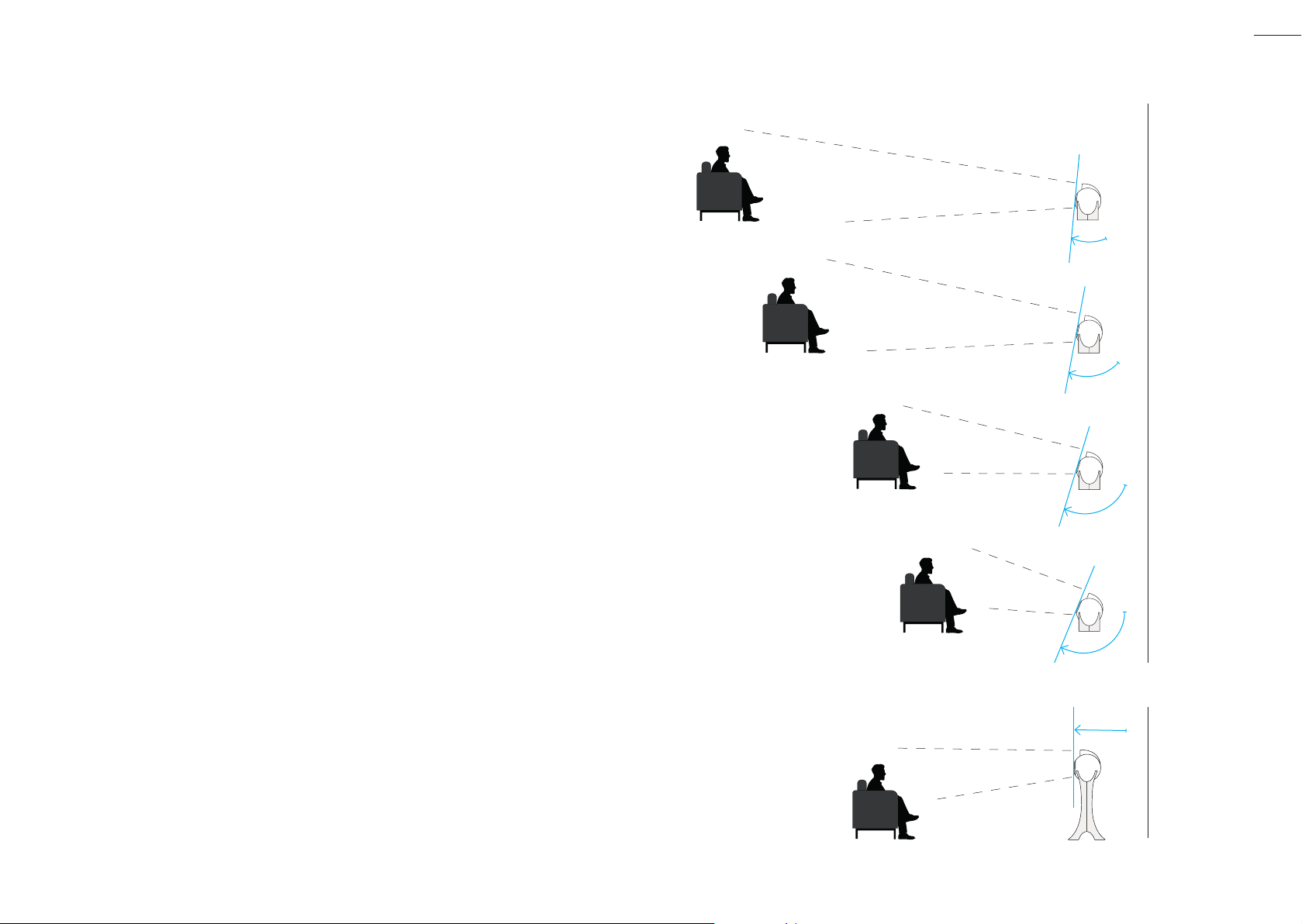

POSITIONS ET INCLINAISONS DE L’ENCEINTE
> 5 m
4 m
AVEC
LE PIEDS
BAS
(INCLUS)
3 m
> 2 m
20 21
2 m
AVEC
LE PIED
HAUT
(OPTIONNEL)
Page 12
FR
Pour optimiser le couplage enceinte/pièce d’écoute, nous vous préconisons les essais
suivants :
Avant tout, évitez de positionner les enceintes dans les angles de votre pièce. Il en
résultera une augmentation artificielle du niveau de grave, masquant la rapidité et le
suivi mélodique (articulation) de ce registre.
Ajustez l’écartement des deux enceintes, afin de trouver l’équilibre réaliste entre une
scène sonore large (enceintes éloignées) et scène sonore respectant la ponctualité des
voix (enceintes proches).
Dans un second temps, éloignez les enceintes du mur arrière par pas de 10 cm afin de
trouver l’équilibre entre profondeur de l’image sonore (loin du mur) et reproduction de
l’extrême grave (proche du mur).
Enfin, ajustez l’orientation des enceintes en les pivotant progressivement vers le centre
de la zone d’écoute. Si vous laissez les enceintes parallèles, vous pouvez être amené à
les rapprocher mutuellement, si vous les orientez à plus de 30°, vous pouvez augmenter
leur écartement.
IV. CONNEXIONS
Le respect de la polarité des enceintes est impératif. Assurez-vous de bien connecter
le pôle « + » (Rouge) de l’enceinte au pôle « + » de l’amplificateur. Puis assurez-vous
de bien connecter le pôle « - » (Noir) de l’enceinte au pôle « - » de l’amplificateur.
Une erreur de branchement provoquerait une image stéréo brouillée et une forte
diminution du registre grave. Choisissez des câbles de qualité et de section appropriée
à la longueur pour le branchement.
V. RODAGE
Sorties de leur emballage, les enceintes Elipson 402 ne sont pas encore capables de
reproduire avec la même efficacité l’ensemble des fréquences qu’elles sont censées
diffuser. Les haut-parleurs utilisés sont des éléments mécaniques complexes qui
nécessitent une période d’adaptation pour fonctionner au mieux de leurs possibilités
et s’adapter aux conditions de température et d’humidité de votre environnement.
Cette période de rodage peut se prolonger sur plusieurs semaines, mais vous pouvez
l’accélérer en faisant fonctionner vos enceintes entre 150 et 200 heures consécutives,
à niveau modéré jusqu’à un niveau moyen à la fin de la période de rodage avec
un CD de rodage spécifique (disponible sur le site Elipson : www.elipson.com) ou en
diffusant une station de radio.
~60º
22 23
Page 13
VI. CARACTÉRISTIQUES
FR
Type
Enceinte - 2 voies - Bass - reex
Grave-Médium
165 mm Pulpe de cellulose – Supravox
Tweeter
Dôme 29 mm type ring
Chambre arrière d’amortissement
Puissance
60 W RMS
Réponse en fréquence ±3dB
45 – 25000 Hz
Sensibilité
90 dB / 1 W / 1m
Dimensions
H460 x Ø400 mm (sans support)
H540 x 430 mm (avec support)
Impédance nominale
8 Ω
Divers
Coffret sphérique en résine
chargé en silice
Filtre câblage en l’air
Composants de ltre haut de
gamme Jantzen Audio
®
Câblage interne Haut de
Gamme Axon®
Poids net
15 kg (sans pied)
Support d’enceinte inclus
Élévation de l’enceinte : 80 mm
H280 mm
Acrylique
Pied optionnel
Pied optionnelSupport inclus
Élévation de l’enceinte : 720 mm
H880 mm
Acrylique
24 25
Page 14
FR
AVERTISSEMENT
Déballage
L’emballage (cartons et mousses) a été conçu pour protéger efcacement vos enceintes
et votre électronique Elipson lors des transports et expéditions. Nous vous recommandons
vivement à les conserver pour un usage ultérieur.
Protégez l’environnement
Si vous souhaitez vous débarrasser de l’emballage, notez que celui-ci est
recyclable. Nous vous invitons à prendre les dispositions pour le meilleur respect
de l’environnement suivant les possibilités qui vous sont offertes (tri sélectif par
exemple). À la n de sa vie, cet appareil ne doit pas être jeté dans une poubelle
classique. Il doit être retourné dans un centre de recyclage pour équipements
électroniques. Ce symbole sur le produit indique qu’il est conçu pour être recyclé suivant
un procédé particulier. Vous ferez ainsi un contribution très signicative pour la préservation
de l’environnement. Cet appareil respecte la directive européenne RoHS. Cela signie qu’il
ne dégage pas de substances polluantes lors du recyclage (Plomb, Mercure, Cadmium,
Chrome hexavalent, Polybromobiphenyles, Polybromodiphenyléthers).
Précautions d’usage
Ce produit est construit suivant des normes rigoureuses et en respectant
les standards de sécurité. Vous devez cependant l’utiliser dans des
conditions normales comme décrit ci-dessous. Dans le cas ou votre
appareil est amplié et nécessite une alimentation, vériez la tension
d’alimentation électrique avant de le raccorder à l’alimentation secteur.
Cette électronique a été conçue pour pouvoir fonctionner dans divers
pays. Nous vous conseillons de brancher complètement votre produit avant de le raccorder
au secteur. Manipulez le cordon d’alimentation avec précaution. Quand vous débranchez
le cordon d’alimentation d’une prise secteur, faites-le en tirant sur la che et non sur le
câble. Si vous envisagez de ne pas utiliser cet appareil pendant une période prolongée,
débranchez-le du secteur. N’ouvrez pas le boîtier. Cet appareil ne contient aucune pièce
changeable par l’utilisateur. L’accès à l’intérieur peut provoquer des chocs électriques. Toute
modication du produit aura pour conséquence d’invalider la garantie. Si un objet ou un
liquide tombe dans le boîtier, prenez contact avec votre revendeur pour qu’un technicien
le retire de l’appareil en toute sécurité.
Cette garantie complète les garanties légales en vigueur dans le pays du revendeur agréé.
Comment faire réparer un produit sous garantie
Prenez simplement contact avec votre revendeur agréé. Pour garantir un transport dans
de bonnes conditions, utilisez toujours l’emballage d’origine. Si vous utilisez un produit dans
un autre pays que celui où vous l’avez acheté, prenez contact avec l’importateur de votre
pays de résidence qui vous orientera vers un centre technique agréé.
La liste des distributeurs agréés est disponible sur le site : http://www.elipson.com
Pour valider votre garantie, vous devez produire comme preuve d’achat l’original de votre
facture contenant la date de votre achat et le cachet de votre revendeur.
CONTACT ET RETOUR D’INFORMATION
Nous aimerions beaucoup avoir de vos nouvelles ! Notre équipe lira attentivement vos
commentaires.
Écrivez-nous à [email protected] ou contactez-nous directement sur Facebook et
Instagram. Pour plus d’informations, consultez : www.elipson.com
LA POLITIQUE D’ELIPSON EST D’INCORPORER CONTINUELLEMENT
DES AMÉLIORATIONS DANS SES PRODUITS.
TOUTES LES SPÉCIFICATIONS SONT SUSCEPTIBLES D’ÊTRE MODIFIÉES
SANS PRÉAVIS.
SI VOUS AVEZ DES QUESTIONS, VEUILLEZ VISITER NOTRE SITE WEB :
WWW.ELIPSON.COM
GARANTIE
Les enceintes Elipson sont conçues et fabriquées suivant les meilleurs standards de qualité.
Si votre enceinte Elipson présente un défaut, Elipson ou un revendeur agréé pourra prendre
en charge la réparation dans les limites de cette garantie. La garantie est de 2 ans à partir
de la date d’achat chez un revendeur agréé.
Dénition de la garantie
La garantie est limitée à la réparation de l’équipement Elipson. En aucun cas, le transport,
les coûts associés ainsi que l’installation ne sont couverts par la garantie.
La garantie n’est applicable qu’au premier propriétaire et n’est pas transférable.
La garantie ne s’applique pas dans les cas suivants :
- Le dommage est causé par une installation ou un branchement incorrect.
- Le dommage est causé par un usage incorrect, autre que celui décrit dans ce manuel,
par négligence, ou modication du produit par une personne non autorisée par Elipson.
- Les dommages causés par des accidents, la foudre, l’eau, le feu, une chaleur excessive
ou toutes autres causes ne pouvant être contrôlées par Elipson.
- Dans le cas d’une réparation par du personnel non autorisé.
26 27
@elipson / @ElipsonOfcial / @elipson.tiktok
© Elipson 2024
© Supravox 2024
Elipson est une marque déposée de AV Industry.
NOUS CONTACTER :
Page 15
By installing the 402 Tribute loudspeaker in your home, you are
opening the door to an exceptional musical experience. You
become the holder of a prestigious tradition, a privileged witness to
a history marked by passion and innovation.
EN
The story of Elipson continues to be written, and you are now a part
of it. The entire Elipson team would like to thank you. Thank you for
choosing excellence, thank you for choosing to perpetuate the
heritage of music, art, and emotion.
Loudspeaker designed, developed,
and manufactured in France
29
Page 16
SUMMARY
I. ORIGINS OF THE SOUND
II.
EN
III. TECHNICAL ASPECTS
IV. USER MANUAL
30 31
Page 17
ORIGINS OF THE SOUND
In 1966, Elipson unveiled what would become a true masterpiece, both aesthetically and
technically: the 402 loudspeaker. The name "402" derived from "40" for the diameter and
"2" for the number of ways, resonated as a promise of acoustic excellence.
The unique acoustic properties of the 402 loudspeaker were intimately linked to its distinc-
tive shape. Designed with an original and sleek aesthetic, it oered sound reproduction
with remarkable neutrality, accompanied by exceptional spatial distribution.
The early explorations of Joseph Léon, the visionary general manager of Elipson, had
already demonstrated that the spherical shape represented the optimal solution for
sound propagation without harmful distortion. Combined with a baed and oset twee-
ter for time-phase alignment, the 402 loudspeaker guaranteed a sound image faithful to
the original message: precise, expansive, deep, and airy.
EN33FR
Thus, a silhouette of undeniable purity emerged, driven by the relentless pursuit of authen-
tic sound reproduction. The 402 loudspeaker quickly became a benchmark for audio-
philes seeking sound perfection.
33
Page 18
EN
34 35
Photo credit Pierre Frey - 2023
Page 19
THE ALLIANCE OF TWO AUDIO PIONEERS
The partnership between these two French companies, Elipson and Supravox, represents
an alliance between two internationally renowned pioneers of high-end audio, com-
bining their respective expertise to create a unique sound experience.
For over 50 years, Supravox has been at the forefront of manufacturing high-sensitivity full-
range speakers. Their product range, including the Classic, 2000, and EXC series, is built
on decades of know-how and innovation. As one of the oldest manufacturers of field coil
speakers in the world, Supravox has maintained unmatched quality and performance.
EN
In the development of the new 402 Tribute speaker, the partnership between Elipson
and Supravox reaches new heights. By combining Supravox’s expertise in loudspeakers
with Elipson’s innovative vision, we are determined to deliver an exceptional sound
experience that stays true to the legacy of the 402 speaker while incorporating the latest
technological advancements.
Already associated with iconic Elipson models such as the 402 and AS40, Supravox spea-
kers have gained an unshakable reputation in the audio industry for their exceptional
sound clarity and faithful reproduction. The exponentially curved paper cones, carefully
developed over decades, give these speakers a unique and incomparable sound cha-
racter.
E
N
N
O
P
X
E
² ²
SUPRA
H
T
E
F
I
D
É
L
I
36 37
T
I
E
L
E
S
I
A
Ç
N
A
T
R
É
F
Thanks to this collaboration, audiophiles will be able to experience a perfect fusion
between Elipson’s iconic design and Supravox’s unparalleled sound performance. This
partnership embodies the mutual commitment of both companies to push the boundaries
of high-fidelity audio and to oer products that exceed expectations.
Page 20
TECHNICAL ASPECTS
EN
Equipped with a two-way Bass-Reflex system, the 402 Tribute ensures balanced and
dynamic sound reproduction. It features a 6.5" cellulose pulp mid-woofer from Supravox,
renowned for its musicality and precision, perfectly suited to the load volume oered by
the 402 Tribute, as well as a 1" Ring dome tweeter, providing refined and bright high-
frequency response.
Its dense spherical cabinet made of silica-loaded resin ensures optimal sound dispersion
and reduces unwanted resonances. The crossover, wired in the air, includes high-end
Jantzen Audio® components and premium Axon® internal wiring, ensuring perfect
transmission of the entire audio signal.
The 402 Tribute oers a power output of 60 Watts RMS, a sensitivity of 90 dB, and a frequency
response of 45 Hz to 25 kHz.
Designed for the most demanding audiophiles, it provides a natural reproduction of
timbres, deep and articulated bass, strong dynamic capability, and spatialization that far
exceeds the confines of the speakers while remaining precise.
The 402 Tribute embodies audio excellence at its peak, oering an immersive listening
experience that will delight the most discerning audiophiles, representing the culmination
of decades of innovation and passion for music.
Photos de la fabrication du filtre répartiteur câblé en l’air, dans notre usine française à St-Fargeau (89).
38 39
Page 21
THEORETICAL CALCULATION OF TIME ALIGNMENT
Time alignment allows for perfect phase alignment of the speakers and is
covered by Elipson patent No. 1339664.
Calculations and measurements related to the 402 Tribute speaker:
dBFS
100
90
80
70
60
50
40
30
20
10
0
-10
-20
-30
-40
-50
3,0ms3 ,2ms 3,4ms3 ,6ms 3,8ms4 ,0ms 4,2ms4 ,4ms 4,6ms4 ,8ms 5,0ms5 ,2ms 5,4ms5 ,6ms 5,8ms6 ,0ms 6,2ms
Impulse response measurement
with the tweeter front flush
(green) and the mid-woofer
(violet) on the same plane.
T(ms)
EN
10 28
Oset of 0.082 ms or 28 mm.
dBFS
100
90
80
70
60
50
40
30
20
10
0
-10
-20
-30
-40
-50
-60
3,1ms3,0ms3 ,2ms 3,3ms3 ,4ms 3,5ms3 ,6ms 3,7ms3 ,8ms 3,9ms4 ,0ms 4,1ms4 ,2ms 4,3ms4 ,4ms 4,5ms4 ,6ms
Perfect alignment of both amplitudes.
Identical measurement by
setting back the front of the
tweeter by 28 mm, resulting in a
total of 38 mm considering the
thickness of the mid-woofer’s
frame.
Perfect time alignment.
T(ms)
40 41
of the tweeter (total of 38 mm).
The temporal alignment is perfect thanks to the forward displacement
Page 22
Dear Customer,
Thank you for choosing Elipson products. Please take the time to carefully read
this user manual before installing your speakers. It contains advice to get the
most out of them and instructions for safe use. We highly recommend keeping
the packaging and this user manual for potential future use.
EN
USER MANUAL
I. CONTENT
II. PACKING / UNPACKING
III. STEREO SET UP
WARNING
MAKE SURE TO READ THIS INSTRUCTION MANUAL
BEFORE TURNING THE POWER ON OR HOOKING UP
THIS LOUDSPEAKER.
42 43
IV. CONNECTIONS
V. BURN-IN PERIOD
VI. SPECIFICATIONS
Page 23
EN
I. CONTENTS
402 Tribute loudspeaker
Low stand
402 Tribute
II. PACKING / UNPACKING
Pack of acrylic brackets and drive-unit grille
High foam
protection
Acrylic stand 1
Cardboard for
acrylic stand
Low foam
protection
Acrylic strand 2
Drive-unit grille
Protection for
drive-unit grille
Speaker grille
Introduction
and user manual
Carton for acrylic support and drive-unit grille
44 45
Page 24
EN
III. STEREO SET UP
The Elipson 402 Tribute speakers have been designed to faithfully reproduce all types
of music, provided that a few rules are followed to optimize their performance and
achieve a realistic soundstage. Ideally, the speakers should be placed symmetrically
facing the listening position, forming an equilateral triangle.
Both speakers should be placed on the included support provided for this purpose
or on the optional high stand, at the same distance from the rear wall and adjacent
side surfaces. The diagram below illustrates several configurations and orientations of
the speaker with its supplied acrylic stand depending on the distance between the
speaker and the listener.
POSITIONS AND INCLINATIONS OF THE LOUDSPEAKER
> 5 m
4 m
WITH
THE LOW
STAND
(INCLUDED)
3 m
> 2 m
46 47
2 m
WITH
THE HIGH
STAND
(OPTIONAL)
Page 25
EN
To optimize the speaker/room coupling, we recommend the following tests:
Firstly, avoid placing the speakers in the corners of your room. This will result in an artificial
increase in bass level, masking the speed and melodic tracking (articulation) of this
register.
Adjust the spacing between the two speakers to find a realistic balance between a wide
soundstage (spaced-out speakers) and a soundstage that respects the punctuality of
vocals (close speakers).
Secondly, move the speakers away from the rear wall in increments of 10 cm to find a
balance between the depth of the sound image (far from the wall) and the reproduction
of the extreme bass (close to the wall).
Finally, adjust the orientation of the speakers by gradually pivoting them towards the
center of the listening area. If you leave the speakers parallel, you may need to bring
them closer together. If you angle them more than 30°, you can increase their spacing.
IV. CONNECTIONS
Respecting the polarity of the speakers is imperative. Make sure to connect the “+”
(Red) terminal of the speaker to the “+” terminal of the amplifier. Then, ensure that
you connect the “-” (Black) terminal of the speaker to the “-” terminal of the amplifier.
Incorrect connection would result in a blurred stereo image and a significant decrease
in bass response. Choose quality cables with an appropriate gauge for the length of
the connection.
V. BURN-IN PERIOD
When taken out of their packaging, the Elipson 402 speakers are not yet capable
of reproducing all frequencies with the same efficiency that they are intended to.
The speakers used are complex mechanical components that require an adaptation
period to perform at their best and to adjust to the temperature and humidity
conditions of your environment.
This break-in period may extend over several weeks, but you can accelerate it by
operating your speakers continuously for 150 to 200 hours at moderate levels, gradually
increasing to moderate levels by the end of the break-in period, using a specific
break-in CD (available on the Elipson website: www.elipson.com) or by playing a radio
station.
~60º
48 49
Page 26
VI. SPECIFICATIONS
EN
Type
Loudspeaker - 2 way - Bass - reex
Mid-Woofer
6" Cellulose Pulp – Supravox
Tweeter
Dome 1,14" type ring – Rear damping
chamber
Power
60 W RMS
Frequency response ± 3dB
45 – 25000 Hz
Sensitivity
90 dB / 1 W / 1m
Dimensions
H460 x Ø400 mm (without stand)
H540 x 430 mm (with stand)
Impedance
8 Ω
Miscellaneous
Spherical enclosure in silica-lled
resin
Point-to-point crossover
High-end crossover components
Jantzen Audio
High-End Axon internal wiring
Net weight
15 kg (without feet)
Included stand
Loudspeaker height : 80 mm
H280 mm
Acrylic
Optional stand
Optional standIncluded stand
Loudspeaker height : 720 mm
H880 mm
Acrylic
50 51
Page 27
EN
WARNING
Packaging
The packaging (box and packing) was designed for effective protection of your Elipson
loudspeakers and electronics during transportation and shipping. We highly recommend
keeping the packaging and this user manual for potential future use.
Protect the environment
If you wish to dispose of the packaging, please do so in the most environmentally
responsible manner possible according to available measures (for example,
sorted recycling). At the end of its life, this device should not be disposed of the
same way as household refuse. It should be returned to a center for the recycling
of electronic equipment. This symbol on the product indicates that it has been
designed so that it can be recycled according to specic procedures. You will therefore be
making a signicant contribution to the protection of the environment. This device respects
the RoHS European directive. This means that it does not emit polluting substances when it
is recycled (such as lead, mercury, cadmium, hexavalent chromium, polybromobiphenyles,
polybromdiphenylethers).
Precautions for proper use
This product was designed according to rigorous norms and complies
with safety standards. It should only be used under normal conditions as
described below. If the device is amplied and need some power supply,
verify the electrical voltage before connecting it to a power source.
This electronic device was designed to work in numerous countries. We
advise you to hook it up completely before connecting it to the AC
power source. Take care when unplugging the power cord. When you unplug the power
cord from the power source, do so by pulling on the head of the plug rather than on the
cable. If you do not expect to use this device for a prolonged period of time, you are advised
to unplug it from the power source. Do not open the case. This device contains no parts
that can be exchanged by the user. Accessing the inside of this device’s case can lead to
electric shock. Any modication to the product will nullify the guarantee. If a foreign object
or liquid falls into the case, contact your retailer to arrange for a technician to remove it from
the device safely.
WARRANTY
Elipson speakers has been designed and manufactured to the highest quality standards.
If something goes wrong with your product, Elipson or its authorized distributor / dealer will
handle the service and repair under these limited warranty terms. This limited warranty is
valid for a 2-year period from original purchase date from an authorized Elipson dealer.
Terms of limited warranty
The warranty is limited to equipment repair. Neither transportation, nor any other costs, nor
any risk for removal, transportation and installation of products is covered by this warranty.
The warranty is only valid for the original purchaser and is not transferable. The warranty
will not apply in cases other than defects in materials and / or workmanship at the date of
purchase and will not be applicable in the following cases :
- Damages caused by wrong or incorrect installation or connection.
- Damages caused by incorrect use, other use than the one described in the owner’s
manual, negligence, unauthorized modication or use of parts or of accessories that are
not authorized by Elipson.
- Damages caused by unauthorized, unsuitable or faulty ancillary equipment.
- Damages caused by accidents, lightning, water, re, heat or any other disturbance that
would not be under Elipson control or responsibility.
- For products, which serial number has been altered, deleted, removed or made illegible.
- In case of repair and service executed by an unauthorized service person.
This warranty complements any national/federal/regional law obligations of local
distributors/dealers and does not affect your statutory rights as a customer.
To claim repair under warranty
To claim repair or service under warranty you simply have to contact your local Elipson
dealer, from whom your equipment has been purchased. To ensure that you will be able to
ship your damaged product in correct manner, always retain the original packaging of your
Elipson equipment. If you cannot contact your original dealer, or if you are using your Elipson
product outside the purchase country, you should contact Elipson national distributor in the
residence country, who will advise where the equipment can be serviced.
You can also visit our web site to check our contact information : www.elipson.com
To validate your warranty, you need to produce, as a proof of purchase, your original
purchase invoice specifying the date of purchase and stamped by your dealer.
CONTACT & FEEDBACK
We would love to hear from you! Our professionals will read your feedback carefully.
Write to us at [email protected] or contact us directly on Facebook and
Instagram.
For more information, visit : www.elipson.com
ELIPSON’S POLICY IS TO CONTINUOUSLY INCORPORATE IMPROVEMENTS
INTO OUR PRODUCTS.
ALL SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
IF YOU HAVE ANY QUESTIONS, PLEASE VISIT OUR WEBSITE :
WWW.ELIPSON.COM
CONTACT US :
[email protected] OR ON FACEBOOK AND INSTAGRAM
@elipson / @ElipsonOfcial / @elipson.tiktok
© Elipson 2024
© Supravox 2024
Elipson is a registered trademark of AV Industry.
52 53
Page 28
EN
N° série / SN number :
55
Page 29
402 Tribute
WWW.ELIPSON.COM - WWW.SUPRAVOX.FR
Loading...
