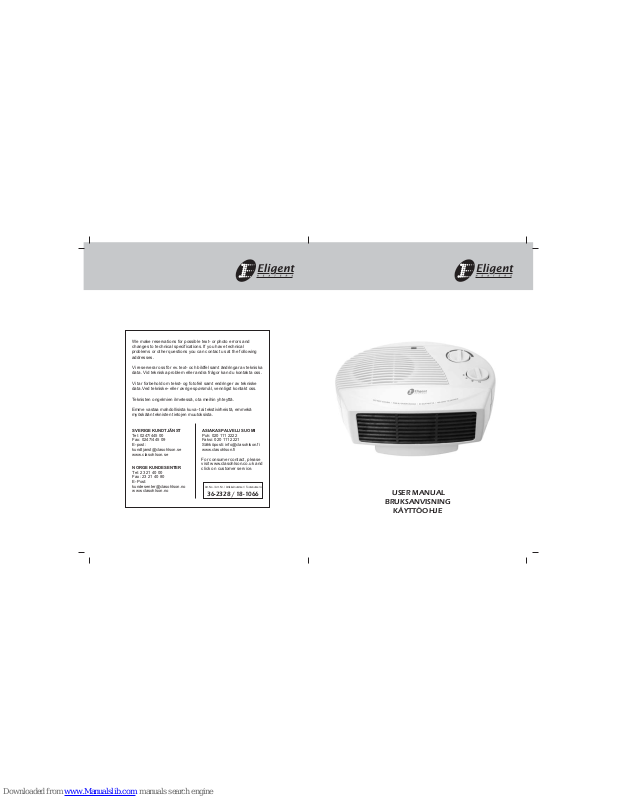

Page 1
USER MANUAL
BRUKSANVISNING
KÄYTTÖOHJE
36-2328 / 18-1066
SVERIGE KUNDTJÄNST
Tel: 0247/445 00
Fax: 0247/445 09
E-post:
[email protected]
www.clasohlson.se
Art. No. / Art. Nr. / Artikkelnummer / Tuotenumero:
Puh: 020 111 2222
Faksi: 020 111 2221
Sähköposti: [email protected]
www.clasohlson.fi
ASIAKASPALVELU SUOMI
Vi tar forbehold om tekst- og fotofeil samt endringer av tekniske
data.Ved tekniske- eller øvrige spørsmål, vennligst kontakt oss.
We make reservations for possible text- or photo errors and
changes to technical specifications. If you have technical
problems or other questions you can contact us at the following
addresses.
Emme vastaa mahdollisista kuva- tai tekstivirheistä, emmekä
myöskään teknisten tietojen muutoksista.
Teknisten ongelmien ilmetessä, ota meihin yhteyttä.
For consumer contact, please
visit www.clasohlson.co.uk and
click on customer service.
NORGE KUNDESENTER
Tel: 23 21 40 00
Fax: 23 21 40 80
E-Post:
www.clasohlson.no
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska
data. Vid tekniska problem eller andra frågor kan du kontakta oss.
Page 2
Page 1
FAN HEATER
Model: ELE-6-FH / ELE-6-FH-UK
SAFETY INSTRUCTIONS
WARNING!
Follow these instructions for everyones safety. Carefully read through all the instructions before
using the heating fan.
1. The heating fan becomes very hot during use. Do not place the heating fan close to combustible
materials such as furniture, bedclothes, paper or wood. The minimum distance to combustible
material should be: 100cm in front , 50cm behind and to the sides.
2. Never leave children or disabled persons alone with the heating fan.
3. Always unplug the heater when it is not in use or is to be cleaned.
4. Never use the heating fan if the cord, plug or any other part is damaged or does not work
properly. Never try to repair the heating fan yourself. Leave it to a professional.
5. This heating fan is only intended for indoor use. (IP20).
6. Do not use the heater in humid areas or close to bathtubs or any other liquid containers into
which it may fall.
7. Make sure the cord is not too close to the heat exhaust which may melt it. Make sure that the
power cord does not chafe on sharp edges.
8. Make sure that no foreign objects cover or block the air vents or heat exhaust. This could lead
to electric shock, risk of fire, or damage the heating fan.
9. The fan heater should not be covered in any way, blocking the air vents will result in a fire
hazard.
10. Never use the fan in areas where flammable liquids/materials or gases (petrol, solvents, natural
gas etc.) are stored or used.
11. Always place the fan on a stable surface where it cannot tip over.
12. Only use the heating fan as described in the manual. Never try to modify the product in any
way.
13. If an extension cord is used it should be fully unwound to avoid overheating. If an extension
cord is used it must be no longer than 25m and the diameter core wires must be at least
1.5mm².
ENGLISH
Thermostat
Function Selector
Indicator light
Air intake
Warm air outlet
Base
Page 8
SUOMI
KÄYTTÖ
1. Kun avaat pakkauksen, tarkista ettei lämpöpuhallin ole vaurioitunut kuljetuksen aikana eikä
tuuletusaukkoon ole tarttunut pakkausmateriaalia.
2. Sijoita puhallin kovalle ja palamattomalle alustalle.
3. Aseta toiminnonvalitsin kohtaan O (sammutettu) ja liitä pistoke pistorasiaan.
4. Merkkivalo palaa, jos toiminnonvalitsin on missä tahansa muussa tilassa kuin O (sammutettu).
5. Lämpöpuhaltimessa on 4 tilaa:
O Sammutettu
Pelkkä tuuletus
Lämpö, puoliteho. Noin 1000W
Lämpö, täysteho. Noin 2000W
TERMOSTAATTITOIMINTO JA ASETUS
Tässä lämpöpuhaltimessa on termostaattitoiminto. Termostaatti säätelee lämpötilaa käynnistämällä
ja sammuttamalla lämpöpuhaltimen säädetyn lämpötilan mukaisesti. Mikäli lämpötila laskee alle
säädetyn lämpötilan, lämpöpuhallin käynnistyy automaattisesti. Lämpöpuhallin myös sammuu
automaattisesti, kun lämpötila ylittää säädetyn lämpötilan.
1. Käännä termostaattia myötäpäivään, kunnes lämpöpuhallin käynnistyy ja tila lämpenee sopivan
lämpimäksi.
2. Kun haluttu lämpötila on saavutettu, käännä termostaattia hitaasti vastapäivään, kunnes puhallin
pysähtyy.
3. Termostaatti ohjaa nyt puhallinta, ja pitää huoneen lämpötilan tasaisena.
4. Mikäli termostaatti ohjaa puhaltimen toistuvasti päälle/pois, saatat joutua muuttamaan termostaatin säätöä.
YLIKUUMENEMISSUOJA
Lämpöpuhallin on varustettu ylikuumenemissuojalla palojen estämiseksi ja laitteen suojelemiseksi.
Puhallin sammuu automaattisesti kuumetessaan liikaa. Ylikuumenemissuoja palautuu, kun pistoke
irrotetaan ja lämpöpuhaltimen annetaan jäähtyä vähintään 20 minuutin ajan, jonka jälkeen lämpöpuhallin
on jälleen käyttövalmis.
HOITO
1. Irrota pistoke pistorasiasta, kun laitetta ei käytetä.
2. Älä käytä voimakkaita puhdistusnesteitä tai liuottimia. Käytä puhdistukseen ainoastaan kosteaa
liinaa. Älä yritä avata ja puhdistaa lämpöpuhallinta sisäpuolelta.
3. Puhdista pöly suuaukkojen ulkopuolelta tarvittaessa imurilla.
TEKNISET TIEDOT
Jännite: 220 - 240 V AC, 50 Hz
Enimmäisteho: Maks. 2000W
Kotelointiluokka: IP20
Page 3
Page 2
ENGLISH
USE
1. Unpack the heating fan and make sure the product has not been damaged during transportation
and that no packaging material has stuck in the warm air outlet.
2. Place the heating fan on a solid and fireproof foundation.
3. Set the function selector to O (OFF) and connect the plug to a wall socket.
4. The indicator light is on if the function selector is in a different position than O (OFF).
5. The fan heater has four settings:
O (Shut off)
Fan only
Half power 1000W
Full power 2000W
THERMOSTAT FUNCTION AND SETTING
This heating fan is fitted with a thermostat. The thermostat regulates the temperature by turning the
heating fan on and off when it reaches a setpoint temperature. If the ambient temperature falls below
the setpoint temperature the fan automatically turns on, likewise the fan turns off if the temperature
rises above the setpoint temperature.
1. Turn the thermostat control clockwise until the heating fan comes on and let the room warm up.
2. When the desired temperature is reached, turn the thermostat control anticlockwise until the
fan stops.
3. The thermostat will now keep the room at a constant temperature.
4. If the heating fan turns on/off all the time you may have to change the thermostat setting.
OVERHEATING PROTECTION
The heating fan is equipped with overheating protection to prevent fire and protect the product. The
heating fan is turned off automatically when overheated. By pulling out the plug and letting the
heating fan cool off for at least 20 minutes the overheating protection is reset and the heating fan
is ready to use again.
CARE
1. Unplug the fan heater when it is not in use.
2. Use only a damp cloth when cleaning; never use strong cleaners or solvents. Do not ever try
to open the fan and clean the inside.
3. Use a vacuum cleaner and clean on the outside through the openings to remove dust if needed.
SPECIFICATIONS
Voltage: 220 - 240 V AC, 50 Hz
Output Power: Max 2000W
Protection Class: IP20
Page 7
SUOMI
LÄMPÖPUHALLIN, VAAKATASOMALLI
Malli: ELE-6-FH / ELE-6-FH-UK
TURVALLISUUOHJEITA
VAROITUS!
Noudata näitä turvallisuusohjeita itsesi ja läheistesi turvallisuuden vuoksi! Lue kaikki ohjeet ennen
puhaltimen käyttöönottoa!
1. Lämpöpuhallin kuumenee paljon käytön aikana. Älä sijoita puhallinta palonarkojen materiaalien,
kuten huonekalujen, vuodevaatteiden, paperin tai puun läheisyyteen. Vähimmäisetäisyys
palonarkoihin materiaaleihin on: edessä 100cm, takana ja sivuilla 50cm.
2. Älä jätä lapsia tai liikuntaesteisiä yksin lämpöpuhaltimen kanssa.
3. Irrota pistoke lämpöpuhaltimen puhdistuksen ajaksi sekä silloin kun sitä ei käytetä.
4. Älä käytä puhallinta, jos sähköjohto, pistoke tai jokin muu osa on vaurioitunut, tai jos puhallin
ei toimi normaalisti. Älä yritä korjata tätä laitetta itse, vaan jätä se ammattilaisen korjattavaksi.
5. Puhallin on tarkoitettu vain tavalliseen sisäkäyttöön. IP20.
6. Älä käytä laitetta kosteissa tiloissa, ammeen tai uima-altaan läheisyydessä tai muussa paikassa,
jossa on vaara, että laite putoaisi veteen.
7. Varmista, että johto ei ole liian lähellä puhallinaukkoa. Se voi sulaa. Varmista myös, ettei johto
hierrä teräviä reunoja tms. vasten.
8. Varmista, ettei tuuletusaukoissa tai puhallinaukossa ole vieraita esineitä. Ne voivat aiheuttaa
tulipalon, sähköiskun tai rikkoa lämpöpuhaltimen.
9. Lämpöpuhallinta ei saa peittää. Iimanottoaukkojen tai puhallusaukkojen peittäminen aiheuttaa
palovaaran!
10. Älä koskaan käytä laitetta tiloissa, joissa käsitellään tai säilytetään palonarkoja nesteitä tai
kaasuja (bensiini, liuottimet, polttoöljy).
11. Sijoita puhallin tasaiselle alustalle, jotta laite ei kaadu.
12. Käytä lämpöpuhallinta vain käyttöohjeessa neuvotulla tavalla. Älä yritä muuttaa tuotetta millään
tavalla.
13. Jos käytät jatkojohtoa, kieritä se kokonaan auki, ettei se ylikuumene. Jatkojohdon enimmäispituus
on 25m, ja sen johdinalan tulee olla vähintään 1.5mm².
Termostaatti
Toiminnonvalitsin
Merkkivalo
Ilman sisäänotto
Lämpimän ilman
puhallusaukko
Tuulettimen jalusta
Page 4
Page 3
SVENSKA
VÄRMEFLÄKT LIGGANDE
Modell: ELE-6-FH / ELE-6-FH-UK
SÄKERHETSANVISNINGAR
VARNING!
Följ dessa säkerhetsanvisningar, för din och andras säkerhet. Läs alla instruktioner noggrant innan
du börjar använda värmefläkten.
1. Värmefläkten blir mycket het vid användning. Placera inte värmefläkten nära brännbara material
som tex möbler, sängkläder, papper eller trä. Minsta avstånd till brännbara material är: 100cm
framåt, 50cm bakåt och på sidorna.
2. Lämna aldrig barn eller personer som har svårt för att röra sig ensamma med värmefläkten.
3. Dra ur stickproppen när värmaren inte används eller skall rengöras.
4. Använd aldrig värmefläkten om sladden, stickproppen eller någon annan del är skadad, eller
inte fungerar på rätt sätt. Försök aldrig reparera själv utan lämna fläkten till en yrkesman.
5. Denna värmefläkt är endast avsedd för normalt inomhusbruk. (IP20)
6. Använd aldrig värmaren i fuktiga lokaler eller nära badkar eller annat kärl, så att det kan fall
ned i vätskan.
7. Se till att kabeln inte ligger för nära värmeutblåset, så att den smälter. Kontrollera även att
sladden inte skaver mot vassa kanter etc.
8. Se till att inte främmande föremål täcker för eller tränger in i ventilationsöppningar eller
värmeutblås. Detta kan leda till el-stöt, eldsvåda eller förstöra värmefläkten.
9. Värmefläkten får inte på något sätt övertäckas, blockering av luftintag eller utblås medför
eldfara.
10. Använd aldrig värmefläkten i lokaler där brandfarliga vätskor/ämnen eller gaser (bensin,
lösningsmedel, gasol etc) förvaras eller används.
11. Placera alltid fläkten på ett stabilt underlag så att den inte kan falla omkull.
12. Använd endast värmefläkten på så sätt som beskrivs i bruksanvisningen. Försök aldrig modifiera
produkten på något vis.
13. Används förlängningssladd skall denna lindas ut så att den inte överhettas. Max förlänging
är 25m och ledararean måste vara minst 1.5mm².
Termostat
Funktionsväljare
Kontrollampa
Luftintag
Varmluftsutblås
Fläktfot
NORSK
Page 6
BRUK
1. Pakk opp varmeviften, og påse at den ikke er skadet i transporten samt at pakkematerialet ikke
har festet seg til varmluftsutblåsingen.
2. Plasser varmeviften på et stabilt og brannsikkert underlag.
3. Still funksjonsvelgeren på O (av) og sett støpselet i et strømuttak.
4. Kontrollampen lyser hvis funksjonsvelgeren står på noe annet enn O (av).
5. Viften har fire forskjellige posisjoner:
O AV
Kun viftefunksjon
Halv effektvarme ca. 1000 W
Hel effektvarme ca. 2000 W
TERMOSTATFUNKSJON OG INNSTILLING
Denne varmeviften er utstyrt med termostatfunksjon. Termostaten regulerer temperaturen ved å slå
på forhånd innstilt temperatur. Når temperaturen faller under det innstilte nivået, slås viften automatisk
på. På samme måte slås viften av, når den overstiger det innstilte nivået.
1. Drei termostaten med urviseren til viften starter og la rommet bli passe varmt.
2. Når ønsket romtemperaturen er oppnådd, drei termostaten forsiktig mot urviseren til viften
stopper.
3. Termostaten vil nå styre viften slik at termperaturen holdes ved like.
4. Hvis viften slår til og fra hele tiden, kan det være nødvendig å endre termostatens innstillinger.
OVEROPPHETINGSVERN
Varmeviften er utstyrt med overopphetingsvern, for å forhindre brann, og for å beskytte produktet.
Viften skrus automatisk av når den blir overopphetet. Ved å trekke ut støpselet og la viften avkjøles
i minst 20 minutter, nullstilles overopphetingsvernet og viften er igjen klar til bruk.
VEDLIKEHOLD
1. Når viften ikke er i bruk må støpselet trekkes ut fra strømuttaket.
2. Bruk kun en lett fuktet klut ved rengjøring. Bruk aldri sterke rengjøringsmidler eller løsemidler.
Prøv aldri å åpne og rengjøre viften på innsiden.
3. Ved behov bruk støvsuger og sug utvendig gjennom åpningene for å fjerne støv.
SPESIFIKASJONER
Spenning: 220 - 240 V AC, 50 Hz
Maks. effekt: Maks. 2000 W
IP-klass: IP20
Page 5
Page 5
NORSK
VARMEVIFTE LIGGENDE
Modell: ELE-6-FH / ELE-6-FH-UK
SIKKERHETSANVISNINGER
ADVERSEL!
Følg disse sikkerhetsanvisningene, for din egen og andres sikkerhet. Les nøye gjennom samtlige
instruksjoner før du begynner å bruke varmeelementet.
1. Varmeviften kan bli svært varm ved bruk. Plasser ikke varmeviften nær brennbare materialer
som f.eks. møbler, sengeklær, papir eller tre. Minste avstand til brennbart materiale er: 100cm
i forkant, 50cm i bakkant og viftens sider.
2. La aldri barn eller personer, med bevegelseshemming være alene med varmeviften.
3. Trekk ut støpselet når varmeren ikke er i bruk.
4. Bruk aldri varmeviften dersom ledningen, støpselet eller noen annen del er skadet, eller ikke
fungerer som det skal. Prøv aldri å reparere selv, men lever elementet til reparasjon hos en
fagmann.
5. Denne varmeviften er kun beregnet for normalt bruk innerdørs.
6. Bruk aldri varmeren i fuktige lokaler, eller nær badekar eller andre steder hvor det er risiko
for at den kan komme i kontakt med væske.
7. Påse at kabelen ikke ligger for nær der hvor varmen kommer ut, slik at den smelter. Kontroller
alltid nøye at ledningen ikke skraper mot skarpe kanter etc.
8. Påse at ikke fremmede gjenstander dekker til eller trenger inn i ventilasjonsåpninger eller
varmeutblåsing. Detter kan føre til elektriske støt, brann eller ødelegge varmeviften.
9. Varmeviften må ikke på noen måte tildekkes. Blokkering av luftinntak eller utblås medfører
brannfare.
10. Bruk aldri varmeviften i lokaler der brannfarlige væsker/emner eller gasser (bensin, løsemidler,
propan etc.) oppbevares eller brukes.
11. Plasser alltid viften på et stabilt underlag så den ikke kan falle overende.
12. Bruk kun varmeviften på den måten, som beskrives i bruksanvisningen. Prøv aldri å modifisere
produktet på noe vis.
13. Dersom skjøteledning benyttes skal denne dras helt ut slik at den ikke overopphetes. Maks.
forlengelse er 25 m og minimumsareale er 1.5mm².
Termostat
Funksjonsvelger
Kontrollampe
Luftinntak
Varmluftsutblåsing
Viftefot
ANVÄNDNING
1. Packa upp värmefläkten och se till att den inte skadats i transporten samt att packmaterial inte
fastnat i varmluftsutblåset.
2. Placera fläkten på ett stabilt och brandsäkert underlag.
3. Ställ funktionsväljaren i läge
O (avstängd) och sätt i stickproppen i ett vägguttag.
4. Kontrollampan lyser om funktionsväljaren står i något annat läge än O (avstängd).
5. Värmefläkten har fyra olika lägen:
O Avstängd
Endast fläktfunktion
Halv effekt värme ca 1000W
Hel effekt värme ca 2000W
TERMOSTAT FUNKTION OCH INSTÄLLNING
Denna värmefläkt är utrustad med termostat funktion. Termostaten reglerar temperaturen genom
att slå till och från värmefläkten vid en på förhand inställd temperatur. Om temperaturen faller under
den inställda nivån slås värmefläkten automatiskt på. Om temperaturen stiger över den inställda
nivån slås fläkten av.
1. Vrid termostaten medsols tills värmefläkten startar och låt rummet bli lagom varmt.
2. När den önskade rumstemperaturen nåtts, vrid temostaten fösiktigt motsols tills dess att fläkten
stannar.
3. Termostaten kommer nu styra fläkten så att temperaturen hålls lika.
4. Om fläkten slår till/från hela tiden kan du behöva ändra termostatinställningen.
ÖVERHETTNINGSSKYDD
Värmefläkten är försedd med överhettningsskydd för att förhindra brand och för att skydda produkten.
Fläkten stängs automatiskt av när dem blir överhettat. Genom att dra ut stickproppen och låta
värmaren svaln under minst 20 minuter återställs överhettningsskyddet och fläkten är åter klar att
användas.
SKÖTSEL
1. När fläkten inte används, dra ut stickproppen.
2. Använd endast lätt fuktad trasa vid rengöring, aldrig starka rengöringsmedel eller lösningsmedel.
Försök aldrig öppna och rengöra fläkten på insidan.
3. Använd vid behov damsugare och sug utvändigt genom öppningarna för att ta bort damm.
SPECIFIKATIONER
Spänning: 220 - 240 V AC, 50 Hz
Max effekt: Max 2000W
Skyddklass: IP20
Page 4
SVENSKA
Loading...
