Page 1

Use, Care, and

Installation Guide

Guide

d’utilisation,

d’entretien et

d’installation

Guía de

instalación, uso y

mantenimiento

Models: ECL630S3

ECL136S3 ECL142S3 ECL148S3

READ AND SAVE THESE

INSTRUCTIONS

LISEZ CES

INSTRUCTIONS ET

CONSERVEZ-LES

LEA Y CONSERVE

ESTAS INSTRUCCIONES

LIB0141105

Printed in Mexico

02/18

Page 2

ENGLISH

Contents

Important safety notice................................................................................................................................................................................................. 3

Electrical & installation requirements ................................................................................................................................................................ 4

Before installing the hood ...................................................................................................................................................................................... 4

Dimensions and clearances......................................................................................................................................................................................... 4

List of materials................................................................................................................................................................................................................. 5

Parts supplied .............................................................................................................................................................................................................. 5

Parts not supplied ...................................................................................................................................................................................................... 5

Ducting options and examples.................................................................................................................................................................................. 6

Installation ......................................................................................................................................................................................................................... 6

Venting methods......................................................................................................................................................................................................... 7

Wall installation........................................................................................................................................................................................................... 8

Cabinet installation.................................................................................................................................................................................................... 9

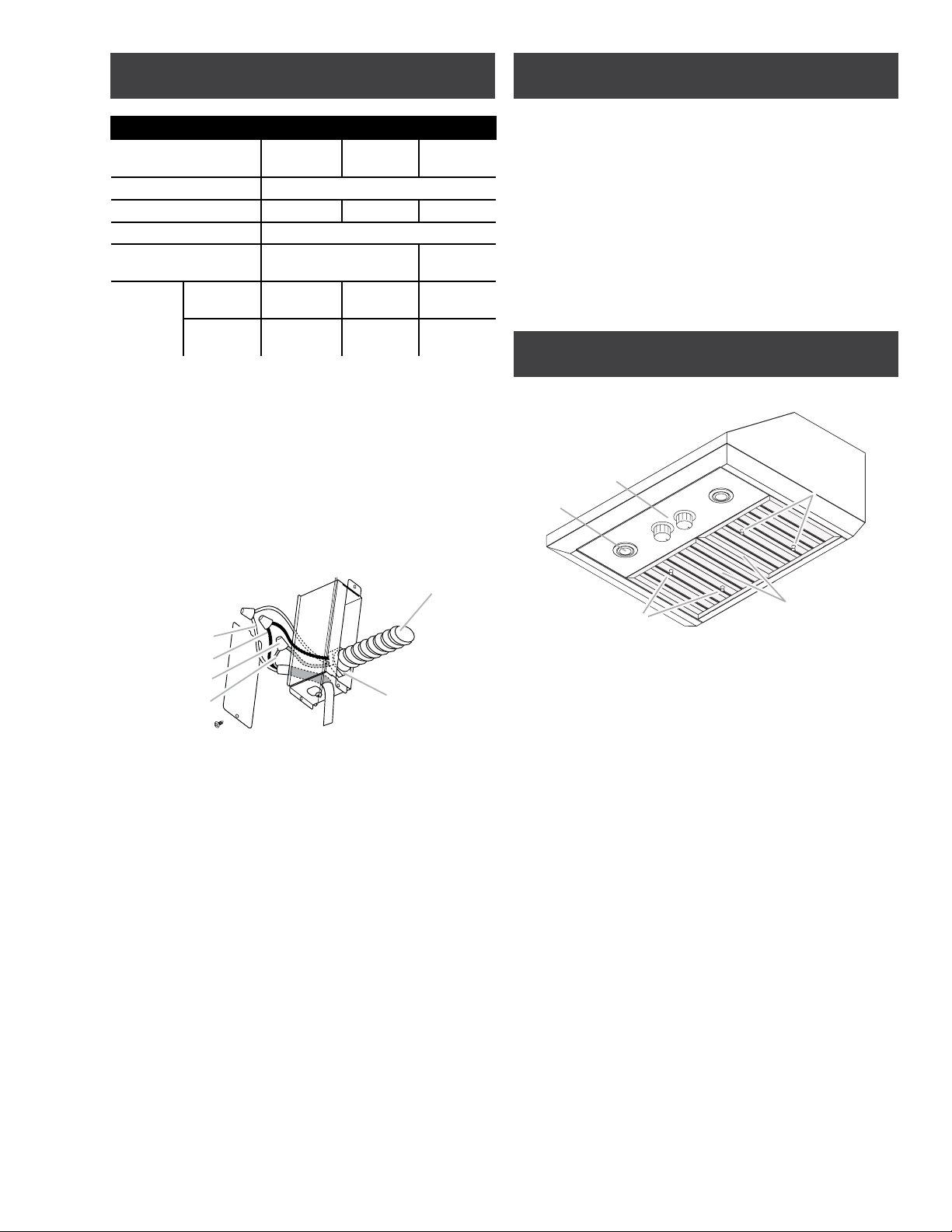

Electrical connection................................................................................................................................................................................................ 11

Complete the installation........................................................................................................................................................................................ 11

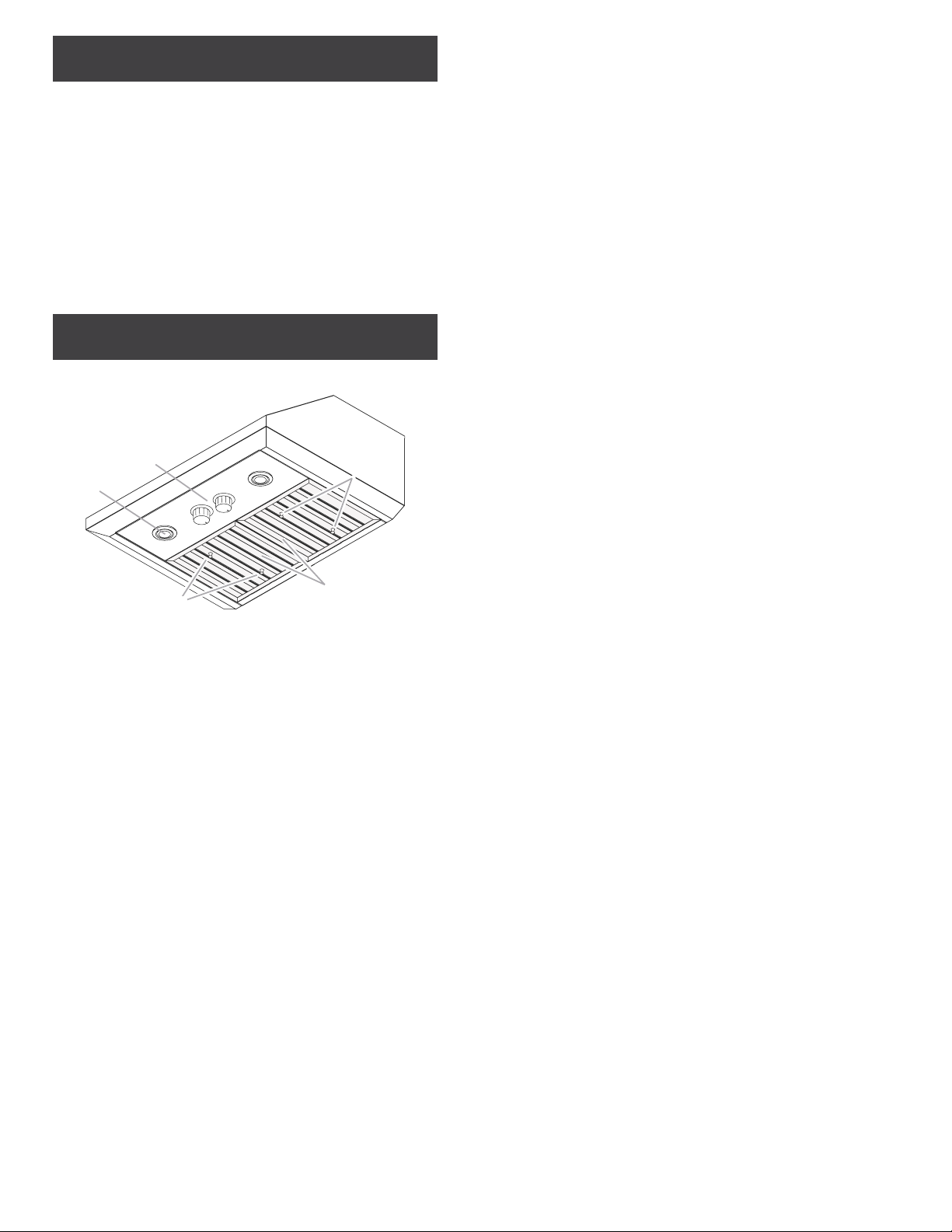

Description of the hood................................................................................................................................................................................................. 11

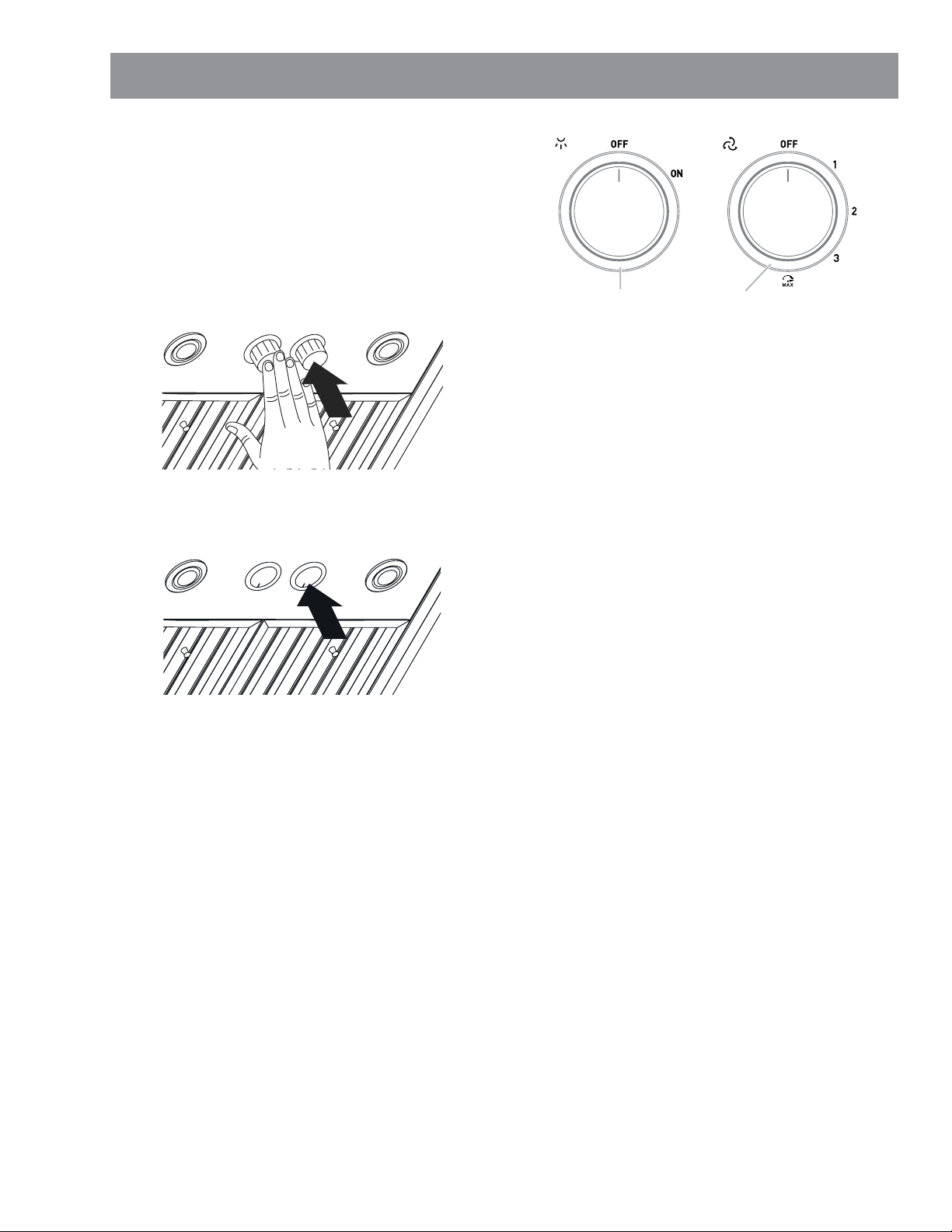

Control.................................................................................................................................................................................................................................. 11

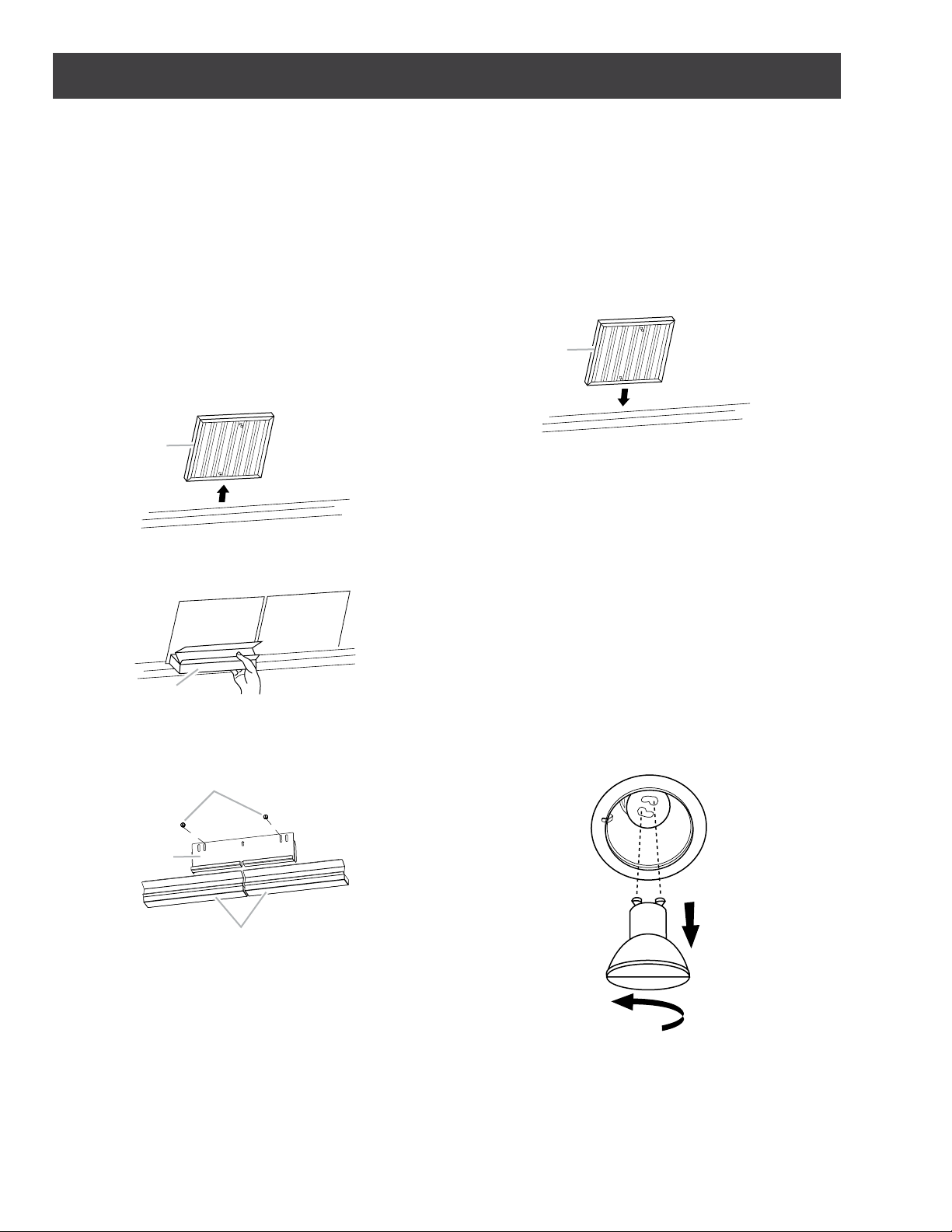

Maintenance ...................................................................................................................................................................................................................... 12

Warranty ........................................................................................................................................................................................................................... 13

APPROVED FOR RESIDENTIAL APPLIANCES FOR RESIDENTIAL USE ONLY READ AND SAVE THESE INSTRUCTIONS

PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING. INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.

IMPORTANT: Save these Instructions for the Local Electrical Inspector’s use. INSTALLER: Please leave these Instructions with this unit for the owner. OWNER: Please retain these instructions for future reference.

Safety Warning: Turn o power circuit at service panel and lock out panel, before wiring this appliance. Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit.

Page 3

IMPORTANT SAFETY NOTICE

I CAUTION

FOR GENERAL VENTILATING USE ONLY. DO NOT USE TO EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS OR VAPOURS.

I WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: A. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the manufacturer.

B. Before servicing or cleaning the unit, switch power o at service panel and lock service panel disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

C. Installation work and electrical wiring must be done by qualiﬁed person(s) in accordance with all applicable codes & standards, including ﬁre-rated construction.

D. Sucient air is needed for proper combustion and exhausting of gases through the ﬂue (Chimney) of fuel burning equipment to prevent back- drafting. Follow the heating equipment manufacturers guideline and safety standards such as those published by the national ﬁre protection association (NFPA), the american society for heating, refrigeration and air conditioning engineers (ASHRAE), and the local code authorities.

E. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.

F. Ducted fans must always be vented to the outdoor.

I CAUTION

To reduce risk of ﬁre and to properly exhaust air, be sure to duct air outside - do not vent exhaust air into spaces within walls, ceilings, attics, crawl spaces, or garages.

I WARNING

TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCT WORK.

I WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE. a) Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

b) Always turn hood ON when cooking at high heat or when ﬂambeing food (I.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).

c) Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or ﬁlter.

d) Use proper pan size. Always use cookware appropriate for the size of the surface element.

I WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS, IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING: a) SMOTHER FLAMES with a close-ﬁtting lid, cookie sheet, or other metal tray, then turn o the gas burner or the electric element. BE CAREFUL TO PREVENT BURNS. If the ﬂames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

b) NEVER PICK UP A FLAMING PAN - you may be burned. c) DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result. d) Use an extinguisher ONLY if:

1) You know you have a class ABC extinguisher, and you already know how to operate it.

2) The ﬁre is small and contained in the area where it started.

3) The ﬁre department is being called.

4) You can ﬁght the ﬁre with your back to an exit.

Based on “Kitchen Fire Safety Tips” published by NFPA.

I CAUTION

Automatically Operated Device - To Reduce The Risk Of Injury Disconnect From Power Supply Before Servicing.

Install this hood in accordance with all requirements speciﬁed.

I WARNING

To reduce the risk of ﬁre or electric shock, do not use this hood with any external solid state speed control device.

Page 4

ELECTRICAL & INSTALLATION REQUIREMENTS

IMPORTANT

Observe all governing codes and ordinances.

It is the customer’s responsibility:

• To contact a qualiﬁed electrical installer.

• To assure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70 — latest edition*, or CSA Standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No.0-M91-latest edition** and all local codes and ordinances.

• If codes permit and a separate ground wire is used, it is recommended that a qualiﬁed electrician determine that the ground path is adequate.

• Do not ground to a gas pipe.

• Check with a qualiﬁed electrician if you are not sure range

hood is properly grounded.

• Do not have a fuse in the neutral or ground circuit.

IMPORTANT

• Save Installation Instructions for electrical inspector’s use.

• The range hood must be connected with copper wire only.

• The range hood should be connected directly to the fused

disconnect (Or circuit breaker) box through metal electrical conduit.

• Wire sizes must conform to the requirements of the National Electrical Code ANSI/NFPA 70 — latest edition*, or CSA Standards C22.1-94, Canadian Electrical Code Part 1 and C22.2 No. 0-M91 - latest edition** and all local codes and ordinances.

• A U.L.- or C.S.A.-listed conduit connector must be provided at each end of the power supply conduit (at the range hood and at the junction box).

BEFORE INSTALLING THE HOOD

1 For the most ecient air ﬂow exhaust, use a straight run

or as few elbows as possible. CAUTION: Vent unit to outside of building, only.

2 At least two people are necessary for installation. 3 Fittings material is provided to secure the hood to most

types of walls/ceilings, consult a Qualiﬁed Installer, check if they perfectly ﬁt with your cabinet/wall.

4 Do not use ﬂex ducting. 5 COLD WEATHER installations should have an additional

backdraft damper installed to minimize backward cold air ﬂow and a nonmetallic thermal break to minimize conduction of outside temperatures as part of the ductwork. The damper should be on the cold air side of the thermal break. The break should be as close as possible to where the ducting enters the heated portion of the house. 6 Make up air: Local building codes may require the use of Make-Up Air Systems when using Ducted Ventilation Systems greater than speciﬁed CFM of air movement. The speciﬁed CFM varies from locale to locale. Consult your HVAC professional for speciﬁc requirements in your area.

Copies of the standards listed may be obtained from: * National Fire Protection Association Batterymarch Park Quincy, Massachusetts 02269 ** CSA International 8501 East Pleasant Valley Road Cleveland, Ohio 44131-5575

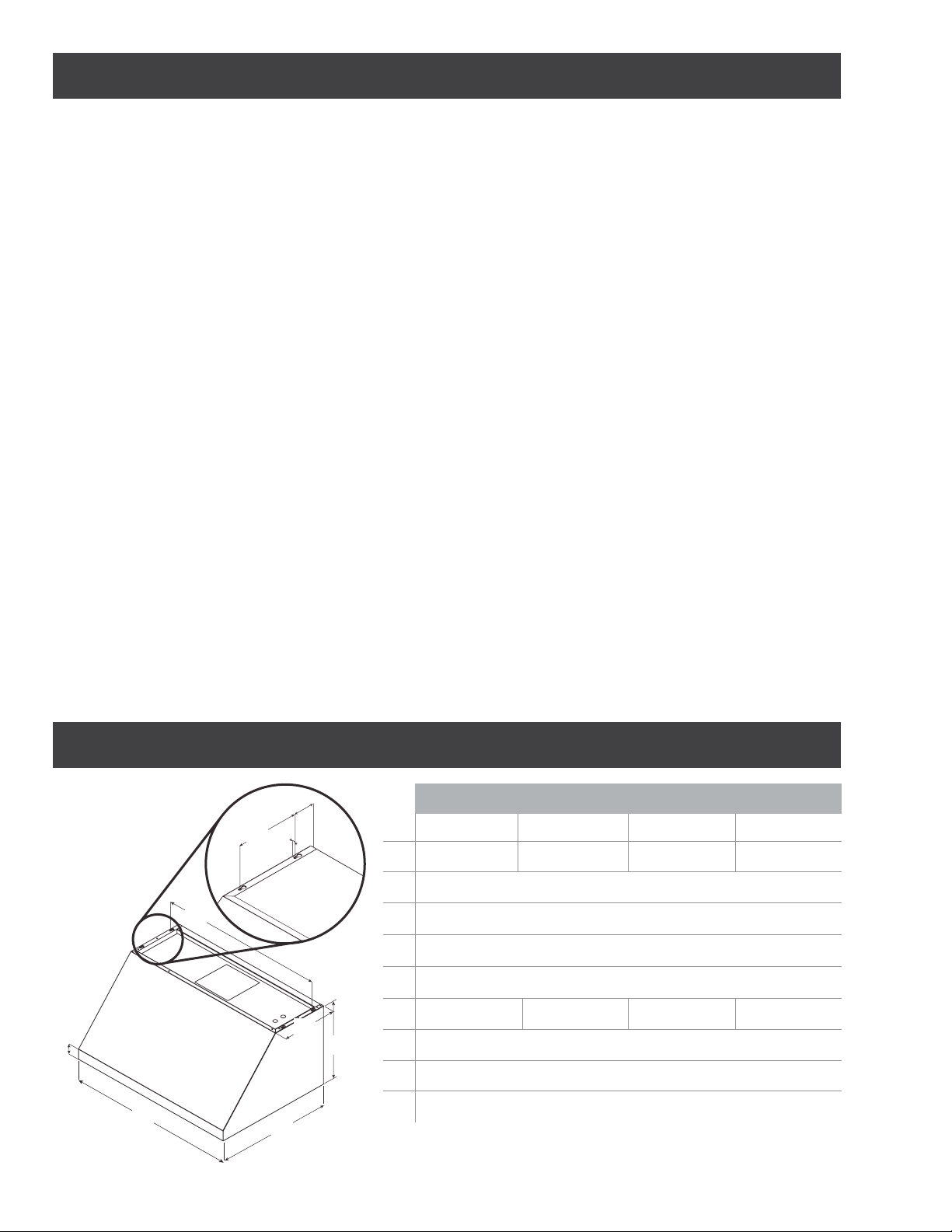

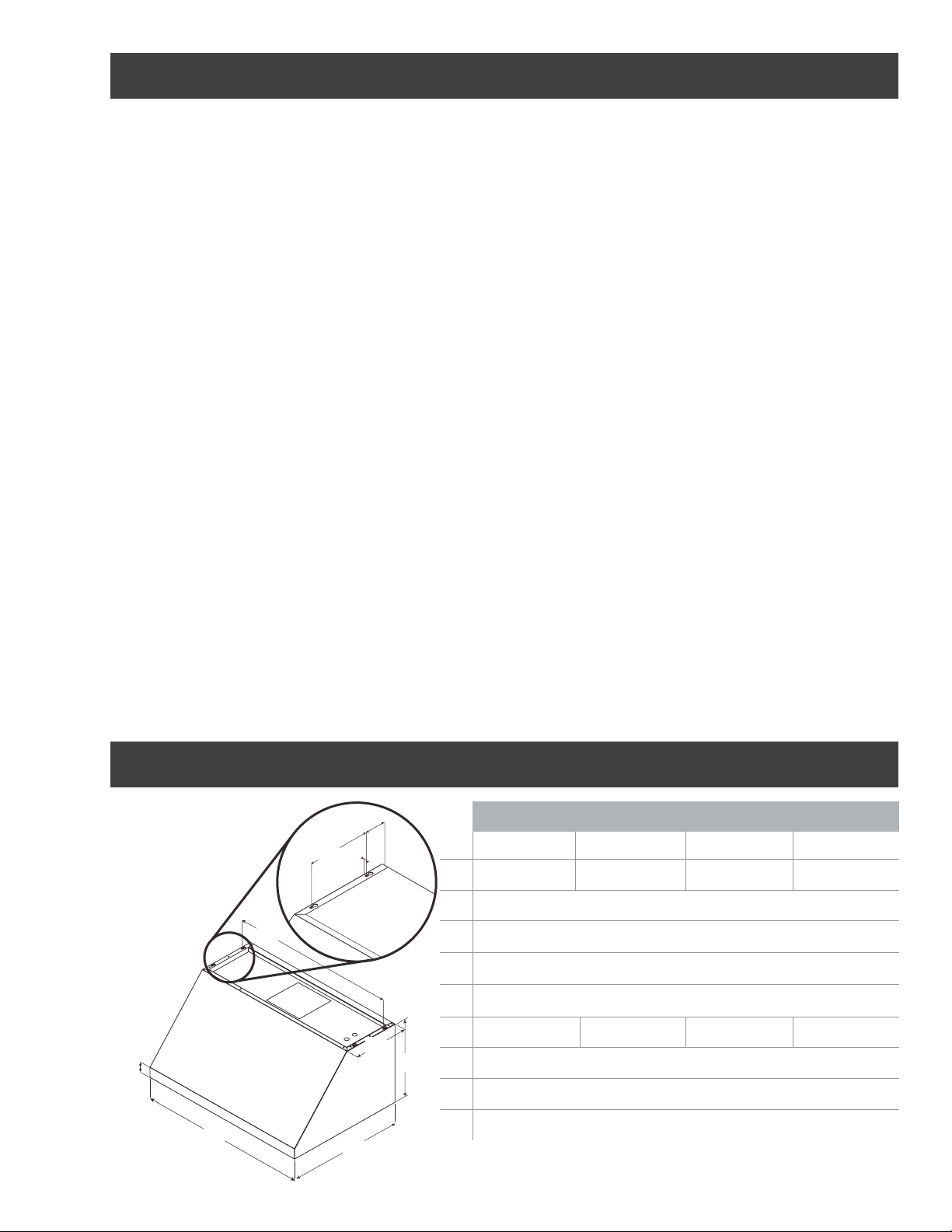

PRODUCT DIMENSIONS

A 30”(76 cm) 36”(91.1 cm) 42”(106.5 cm) 48”(121.7 cm)

B 25” (63.5 cm)

C 18” (45.7 cm)

D 12” (30.3 cm)

E 1

F 29

G 7

H 2

Models

ECL630S3 ECL136S3 ECL142S3 ECL148S3

⁄8” (5.7 cm)

⁄8” (74 cm) 351⁄8” (89.2 cm) 411⁄8” (104.5 cm) 471⁄8” (119.7 cm)

⁄2” (19 cm)

⁄16” (6.5 cm)

⁄8” (1 cm)

Page 5

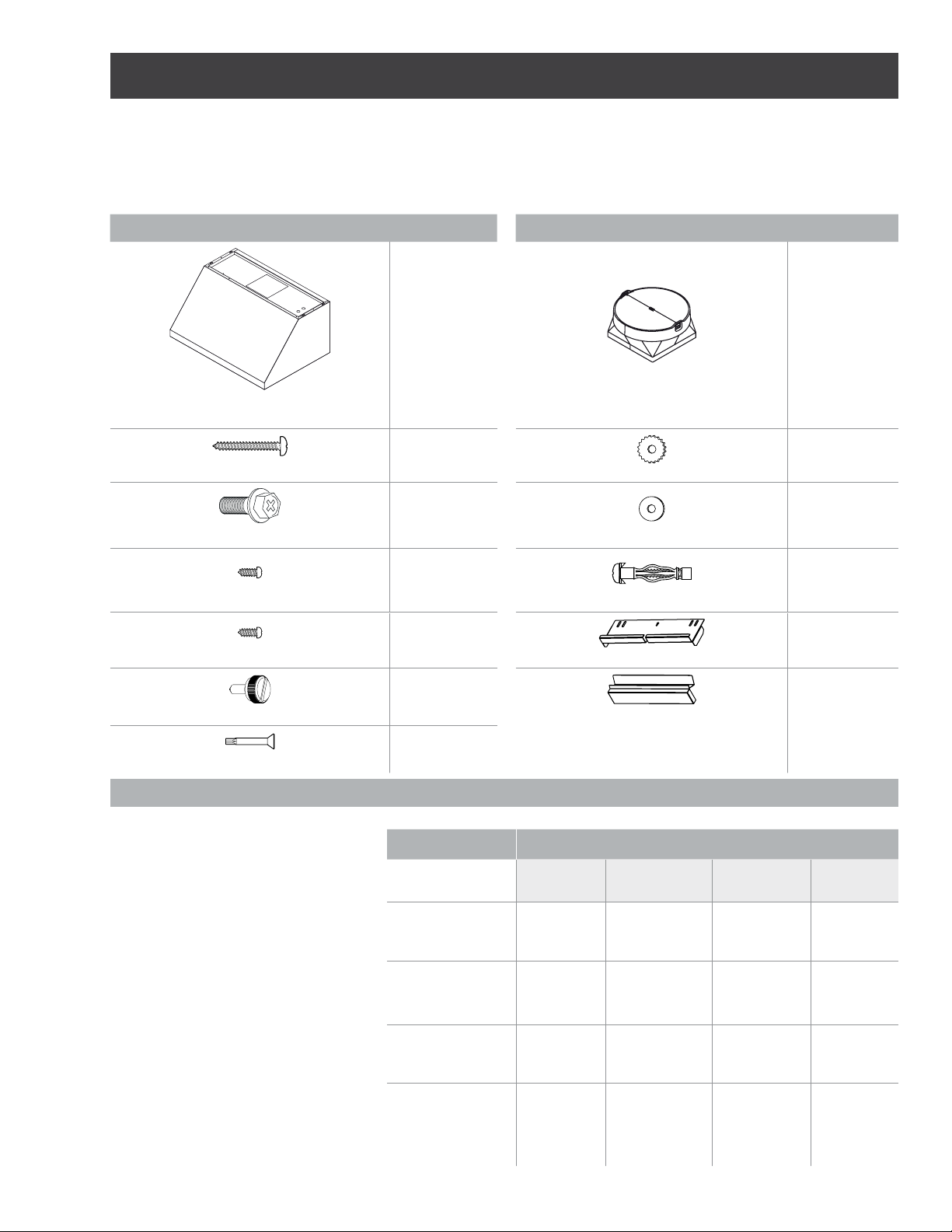

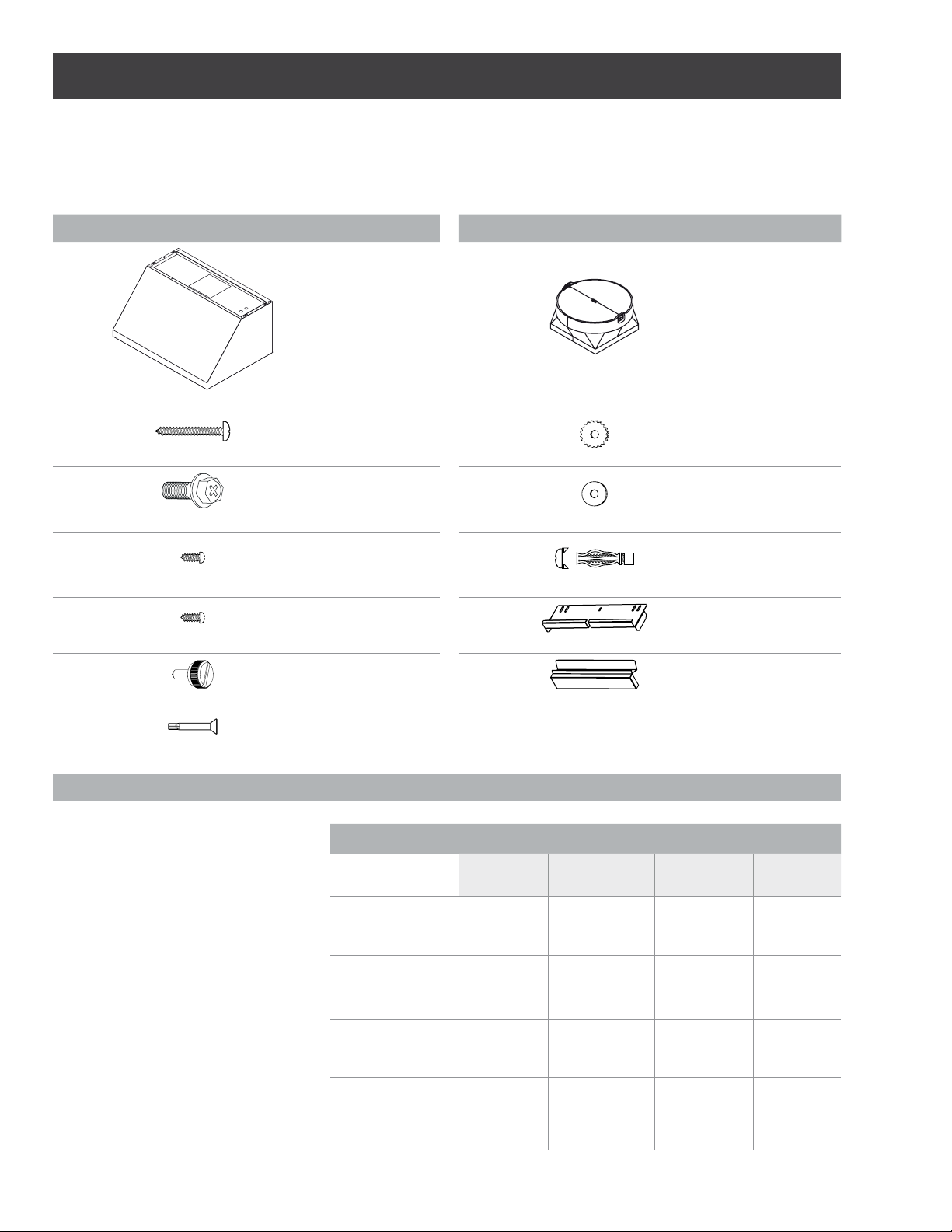

LIST OF MATERIALS

Removing the packaging.

I CAUTION

Remove carton carefully, wear gloves to protect against sharp edges.

I WARNING

Remove the protective ﬁlm covering the product before putting into operation.

Supplied Part Pieces Supplied Part Pieces

Hood assembly and

LED lamps already installed

6x80 mm

6x16 mm

3.5x9.5 mm

4.2x19 mm

Drip tray screws

Torx 20 adapter

10” round air transition

Ø 6.4x11 mm washers

Ø 5.3x20 mm washers

10x50 mm wall anchors

Drip tray bracket

Drip tray

30”, 36”, 42”: 1

48”: 2

30”, 36”, 42”: 2

48”: 3

Tools/Materials required

•Level

•Drillwith1

⁄16” (4.8 mm) drill bits

⁄4” (3.0 cm), 1⁄8” (3.0 mm),

•Pencil

•Wirestripperorutilityknife

•Tapemeasureorruler

•Pliers

•Caulkinggunandweatherproof

caulking compound

•Ventclamps

•Saberorkeyholesaw

•Metalsnips

•Screwdrivers:

- Phillips

- Flat-blade

Parts no supplied

Optional accessories and consumable parts

KIT # Part

30”

(76 cm)

(91.54 cm)

Long Chimney

Extension

KIT02159 KIT02158 KIT02622 KIT02164

Kit 6”

Long Chimney

Extension

KIT02160 KIT02161 KIT02623 KIT02165

Kit 12”

Heat Lamp

w/ 2 - 175W

KIT0142857 KIT0142858 KIT0142861 KIT0142863

Bulbs Kit

Stainless Back

Splash and Warm

KIT0142864 KIT0142867 KIT0142868 KIT0142870

Racks Kit

36”

42”

(106.5 cm)

48”

(121.7 cm)

Page 6

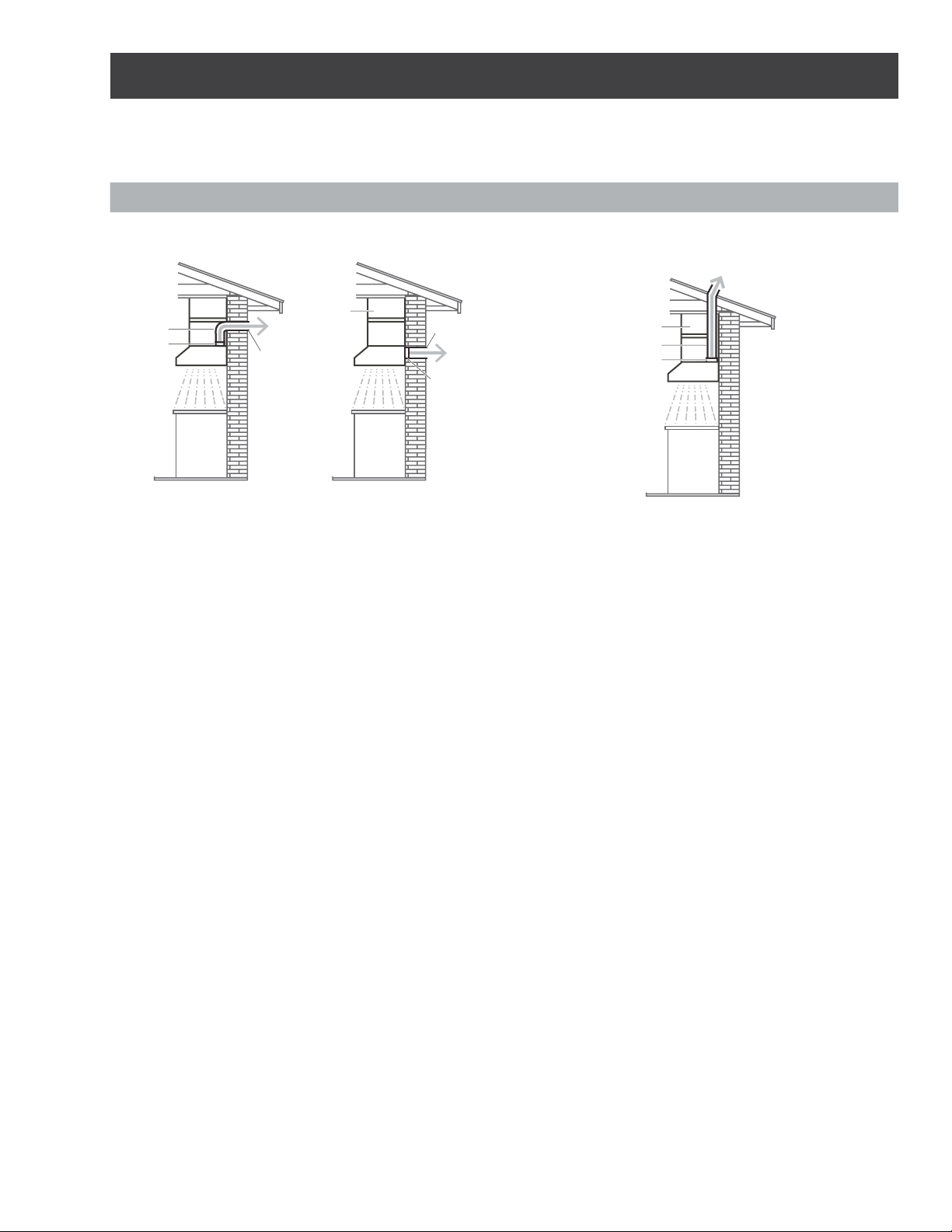

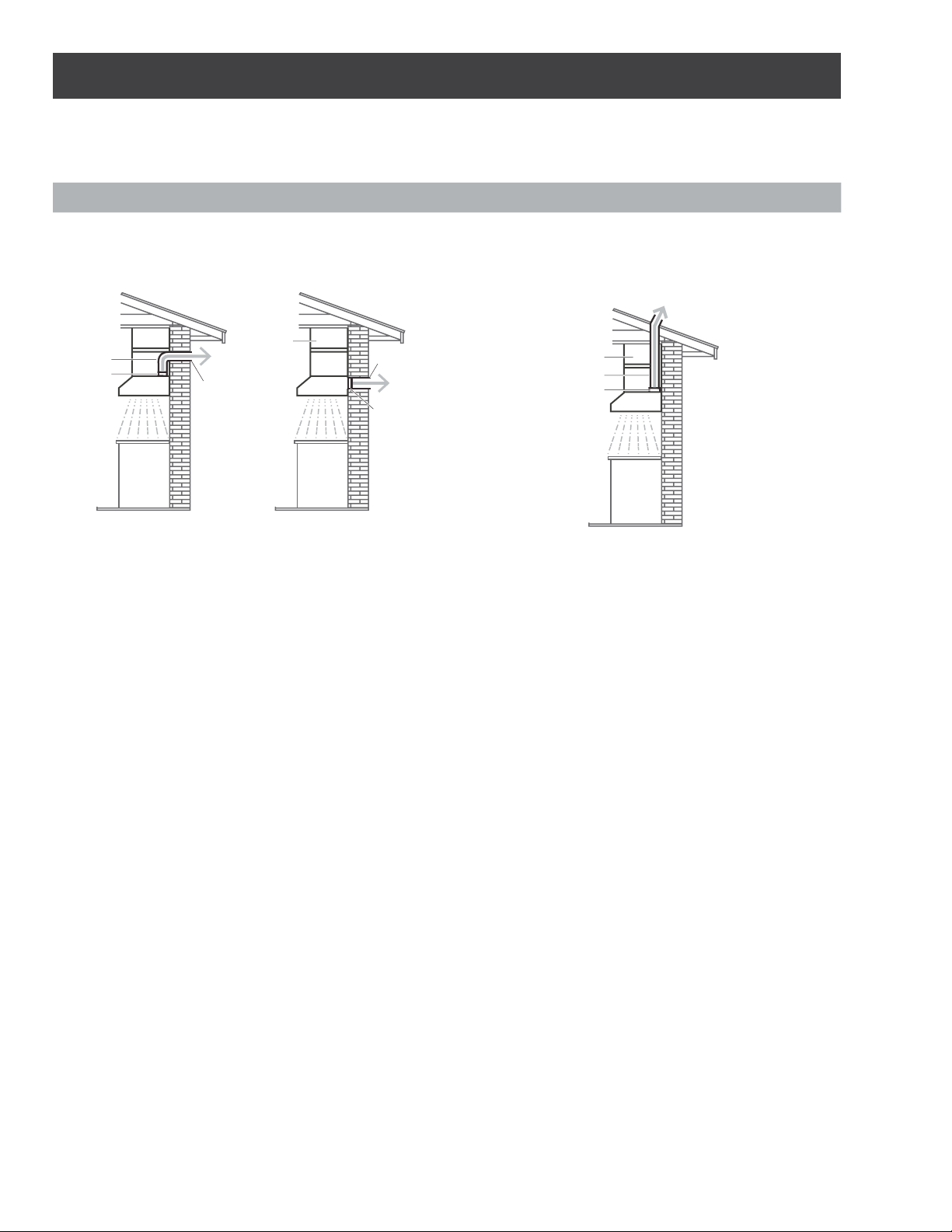

Ducting Options

Closely follow the instructions set out in this manual. All responsability, for any eventual inconveniences, damages or ﬁres caused by not complying with the instructions in this manual, is declined.

Horizontal Discharge Vertical Discharge

Use a 10” (25.4 cm) round vent system and a 10” (25.4 cm) round transition for discharge of fumes to the outside.

D A

A. 10” (25.4 cm)

B. 10” (25.4 cm) duct

round transition

C. Cabinet

D. 90° elbow

Preparation

Do not cut a joist or stud unless absolutely necessary. If a joist or stud must be cut, then a supporting frame must be constructed. Fittings material is provided to secure the hood to most types of walls/ceilings. However, a qualiﬁed technician must verify suitability of the materials in accordance with the type of wall/ceiling. Before making cutouts, make sure there is proper clearance within the ceiling or wall for exhaust vent.

B A

A. 10” (25.4 cm) round transition

B. 10” (25.4 cm) duct

C. Cabinet

I CAUTION

For gas cooktop & range installations: Mount the hood so the bottom is at least 30” (76.2 cm) above the cooking surface. For electric/induction cooktop & range installations: Mount the hood so the bottom is at least 24” (61 cm) above the cooking surface. There is no maximum mounting height, however, we recommend mounting the hood no greater than 36” (91.4 cm) above the cooking surface. For every inch (2.54 cm) above 36” (91.4 cm), fume and moisture capture eciency diminishes at an increasing rate and may not deliver an acceptable level of ventilating performance. This hood is intended for household use.

PLEASE READ THE INSTALLATION MANUAL FOR SPECIFIC APPLICATION. Check your ceiling height and hood height before selecting your hood.

Page 7

Installation

• It is recommended that the vent system be installed before hood is installed.

• If you are installing the optional backsplash with shelves for heat lamps, follow the instructions included with that product.

• If possible, disconnect and move freestanding or slide-in range from cabinet opening to provide easier access to rear wall.

• Before making cutouts, make sure there is proper clearance within the ceiling or wall for exhaust vent.

• Check that all installation parts have been removed from the shipping carton.

1 Disconnect power. 2 Determine which venting method to use: roof or wall

exhaust. NOTE: This hood is factory set to vent through the top air exit. If you decide to use the rear vent exit, you have to remove the rear vent cover and relocate it to the top vent exit.

3 Select a ﬂat surface for assembling the range hood. Place

covering over that surface.

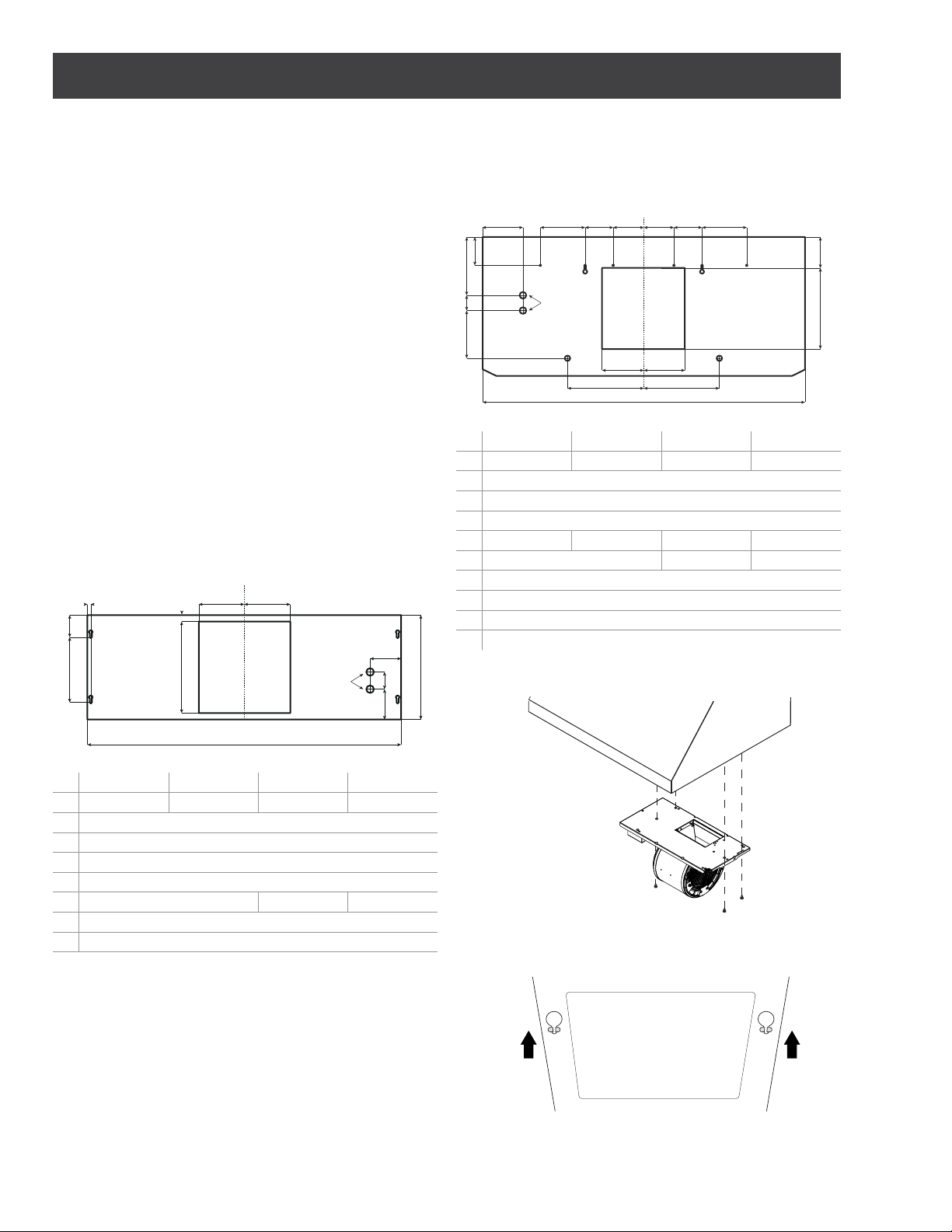

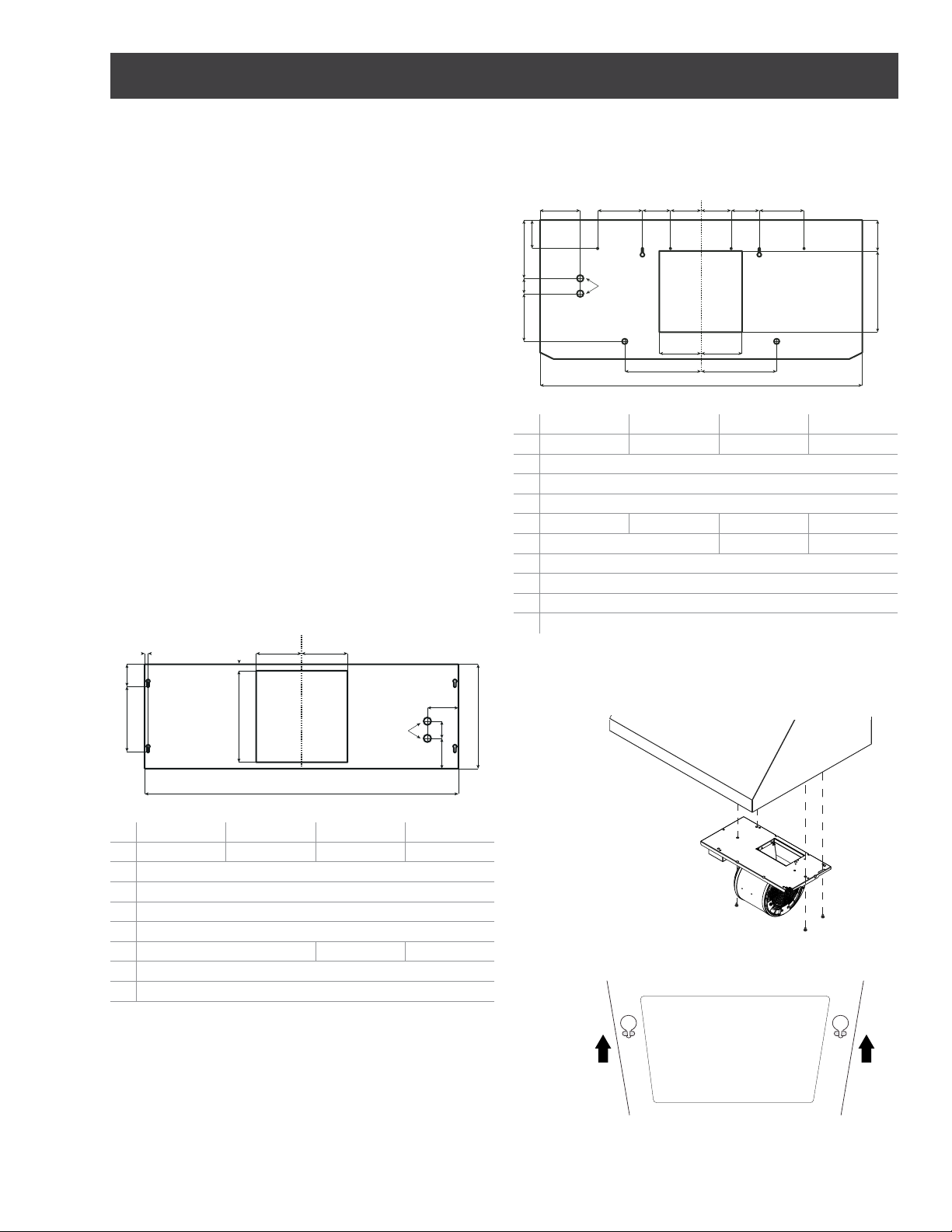

Veting Methods

Outside Top exhaust

Vertical duct Ø 10” (25.4 cm) Use the diagram or the hood as a template and mark the locations on the cabinet’s bottom or roof for ductwork, electrical wiring and keyhole screw slots.

⁄4”

(133mm)

WALL

Ø 1”

(25.4 mm)

⁄2” 10

(266 mm)

51⁄4”

(133mm)

⁄4” (19 mm)

Outside rear exhaust

Horizontal duct Ø 10” (25.4 cm) Use the diagram or the hood as a template and mark the locations on the wall for ductwork, electrical wiring and keyhole screw slots.

ECL630S3 ECL136S3 ECL142S3 ECL148S3

A 30” (760 mm) 36” (912 mm) 42” (1066 mm) 48” (1217 mm)

B 9

C 4” (100 mm)

D 7

E 3

⁄16” (87 mm) 5” (127 mm) 513⁄16” (147 mm) 69⁄16” (167 mm)

F 2

G 7

H 2” (50 mm)

I 6

J 3

Ø 1”

(25.4 mm)

⁄16” (75 mm) 55⁄16” (135 mm) 57⁄8” (149 mm)

C C

⁄4”

(133mm)

51⁄4”

(133mm)

⁄8” (250 mm)

⁄16” (192.6 mm)

⁄2” (192 mm)

⁄8”(157 mm)

⁄16”(94 mm)

EE D

TOP OF THE HOOD

1 Remove the grease ﬁlters. 2 Remove the blower mounting screws. Put the screws in a

safe place in order to use them again.

4”

(102 mm)

⁄2”

(266 mm)

FRONT OF THE HOOD

ECL630S3 ECL136S3 ECL142S3 ECL148S3

A 30” (760 mm) 36” (912 mm) 42” (1066 mm) 48” (1217 mm)

B 12” (305 mm)

C 1” (25.4 mm)

D 2

E 7

F 3

G 2” (50 mm)

H 3

⁄16” (90 mm) 515⁄16” (150 mm) 67⁄16” (164 mm)

⁄8” (65 mm)

⁄2” (190 mm)

⁄2” (89 mm)

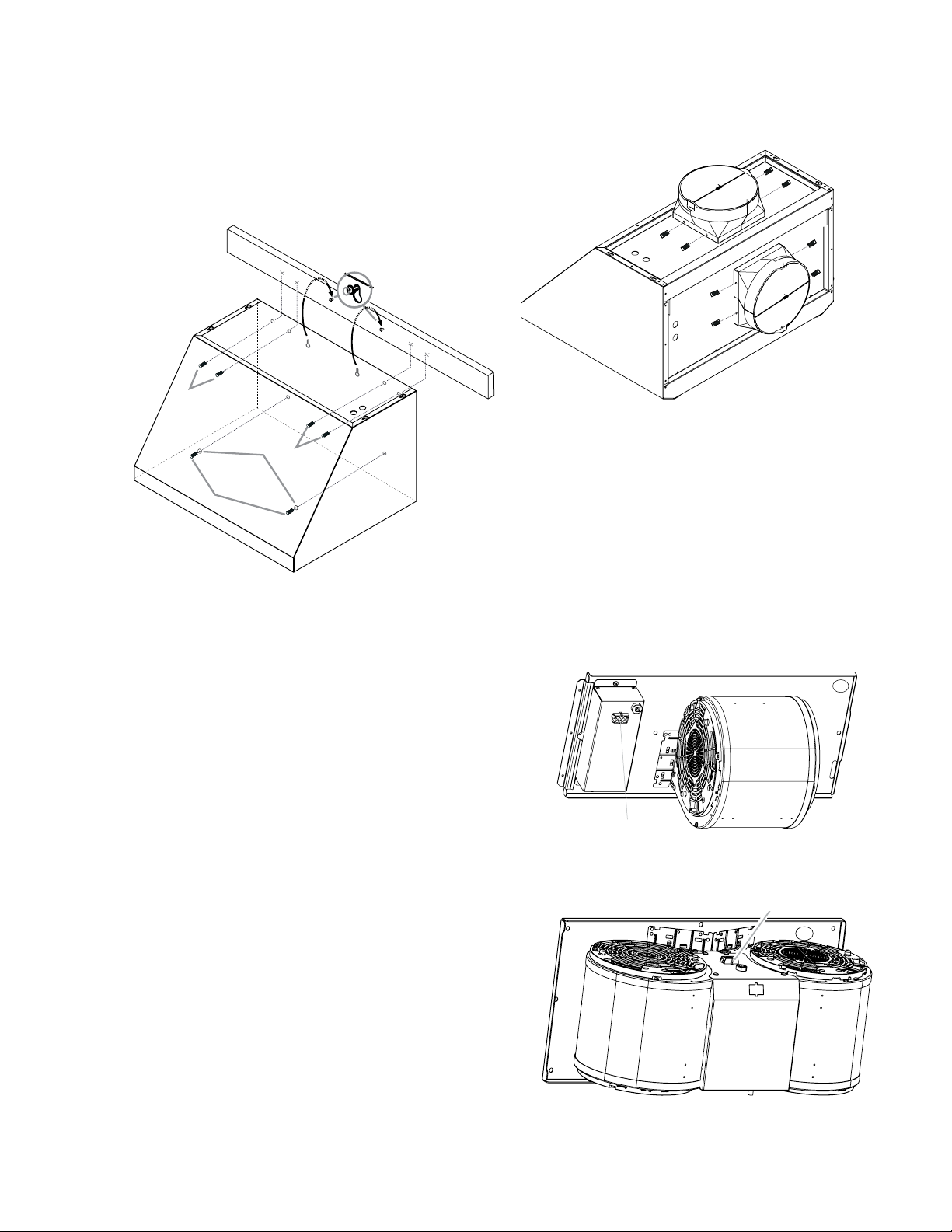

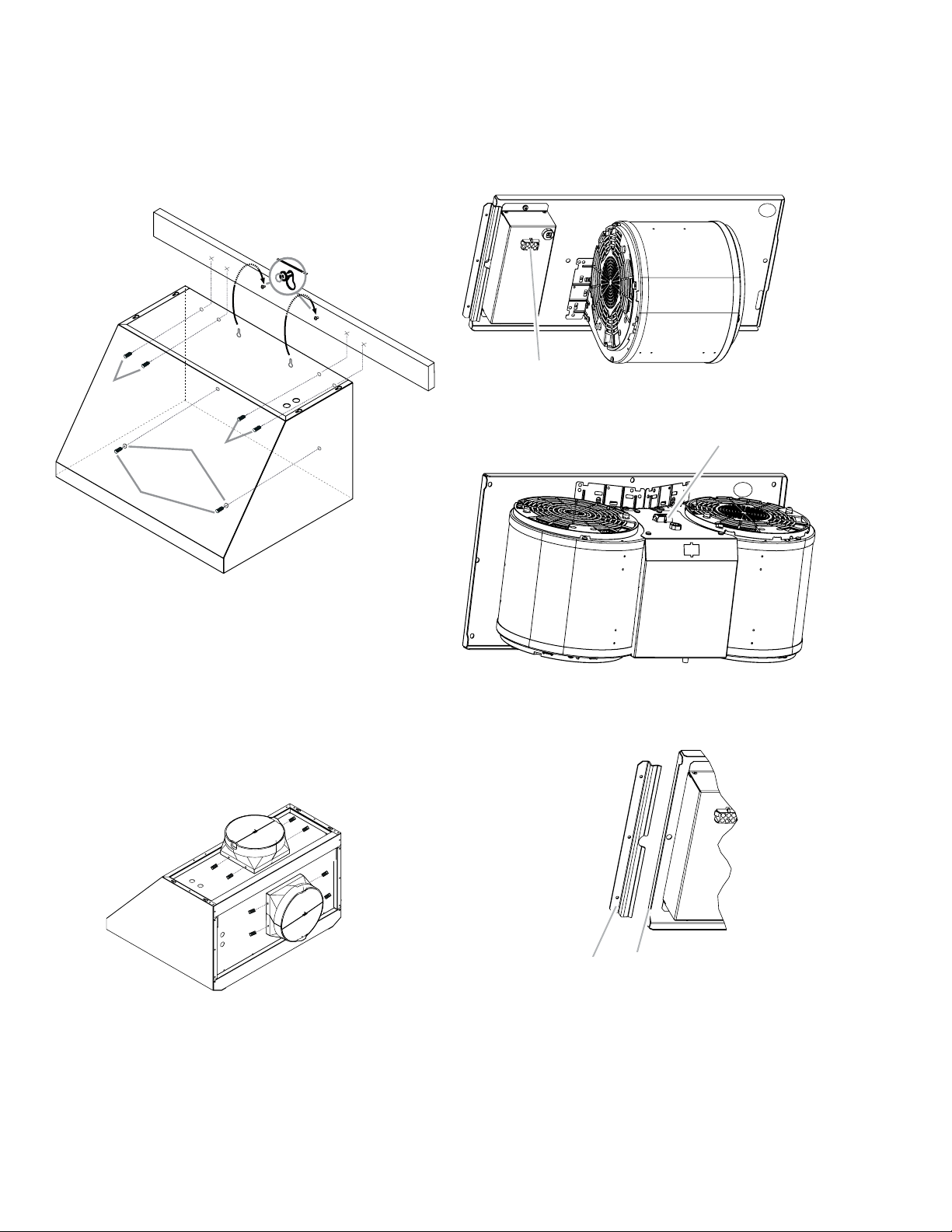

3 Set free the two blower springs from the top of the range

hood housing.

Page 8

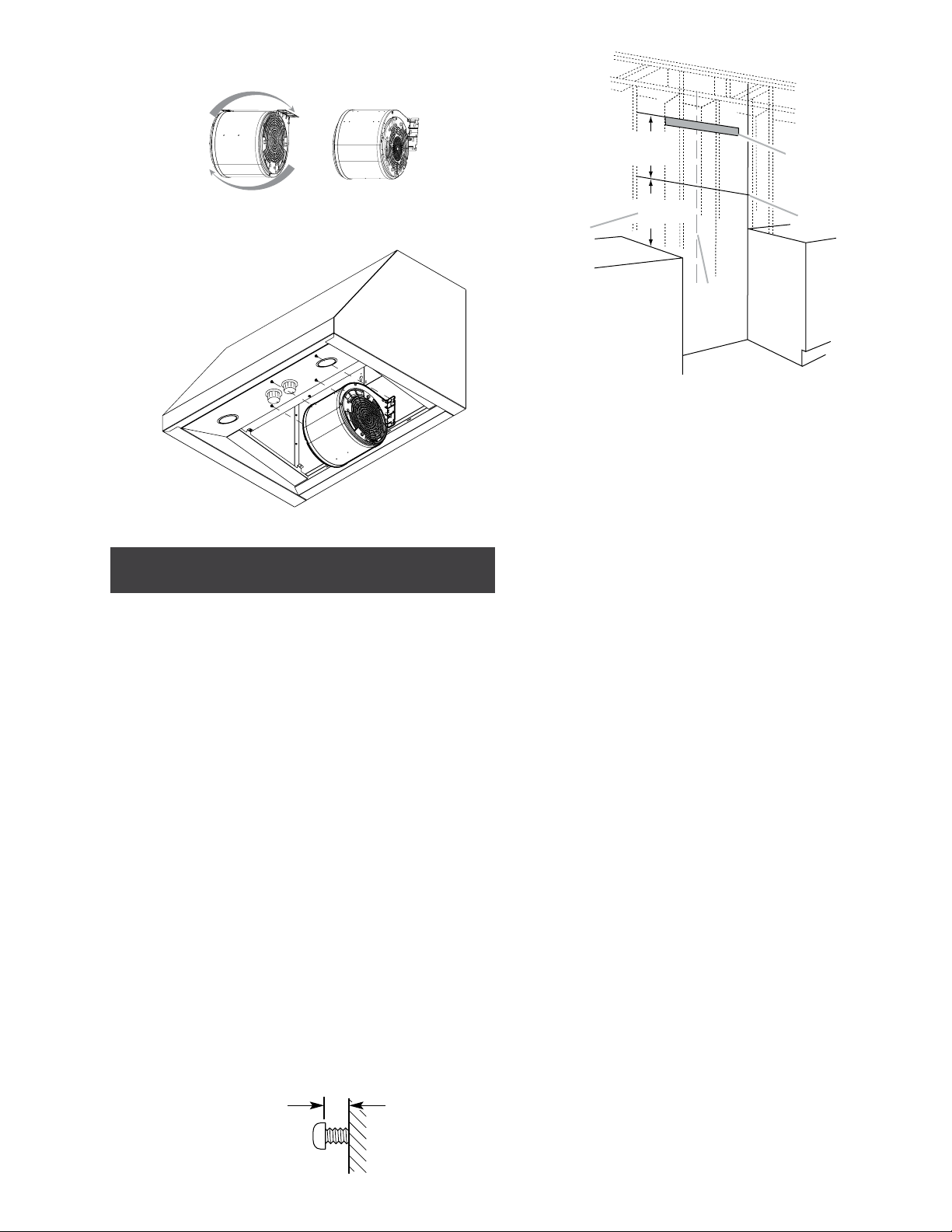

4 Flip the blower base to the rear face of the range hood.

5 Insert the two blower springs to the top of the range hood

housing, Secure it with the four mounting screws previously released.

153⁄8”

(39 cm)

“x”

A. Wood support

B. Bottom of range hood

D. Dimension “X” = range hood mounting height

C. Centerline

NOTE: The screws provided for mounting this range hood must be fastened into solid wood; do not fasten into sheetrock only.

Complete Preparation

Wall Installation

I WARNING

USE TWO OR MORE PEOPLE TO MOVE AND INSTALL RANGE HOOD. FAILURE TO DO SO CAN RESULT IN BACK OR OTHER INJURY.

IMPORTANT: Framing must be capable of supporting up to 150 lbs.

The hood is attached to the wall with the wood support that is attached to the back of the hood.

• Determine and mark the centerline on the wall where the canopy hood will be installed.

• Select a mounting height “X”. For gas cooktop & range installations: Mount the hood so the bottom is at least 30” (76.2 cm) above the cooking surface. For electric/induction cooktop & range installations: Mount the hood so the bottom is at least 24” (61 cm) above the cooking surface.

• Mark a horizontal reference line on the wall.

• Remove the wood support from the back of the range

hood by loosening the 2 screws from the inside. Locate and level the top of the wood support 15⁄” (39.1 cm) above the marked horizontal line and centered on the vertical centerline. Using 2 of the 4 of the 6 x 80 mm screws, install wood support so that it is screwed into at least 2 vertical studs.

• Leave a the screw head to slide range hood into place 1⁄4” (6.4 mm).

⁄4” (6.4 mm) gap between the wall and the back of

1 Determine and make all necessary cuts in the wall or roof

for the vent system. Install the vent system before installing the range hood. See the “Venting Methods” section.

2 Determine the location where the power supply cable will

be run through the wall.

3 Drill a 1⁄” (3.2 cm) hole at this location. 4 Pull enough power supply cable through the wall to allow

for easy connection to the terminal box.

5 Remove terminal box cover and set aside. 6 Remove knockout from the back of the range hood and

install a UL listed or CSA approved ⁄” (1.3 cm) strain relief.

7 Place the range hood near its mounting position and run

the power supply cable through the strain relief into terminal box (enough to make connection).

8 Tighten the strain relief screws.

Mounting the Hood

The range hood attaches to the wall by the 2 mounting screws in the wood support mounted to the wall. 1 Using 2 or more people, hang the range hood on the wall

by placing the slotted holes in the range hood back over the 2 screws mounted to the wood support mounted to the wall.

NOTE: If your installation uses the optional duct cover, the vent system needs to be connected to the range hood and the duct cover mounted to the top of the range hood before tightening the mounting screws.

⁄4”

(6,4 mm)

Page 9

2 Push the range hood up into the narrow slots, align the

bottom of the hood to the horizontal line, level the hood, and tighten the 2 mounting screws.

3 Mark 2 lower mounting hole center point locations.

Drill ⁄” (0.32 cm) pilot holes if the holes are located into wood. If holes are not located into wood, drill two ⁄” (0.95 cm) pilot holes and insert 10 x 50 mm wall anchors. Install 2 - 6 x 80 mm screws with D5.3 x 20 mm washers into the lower mounting anchors and tighten.

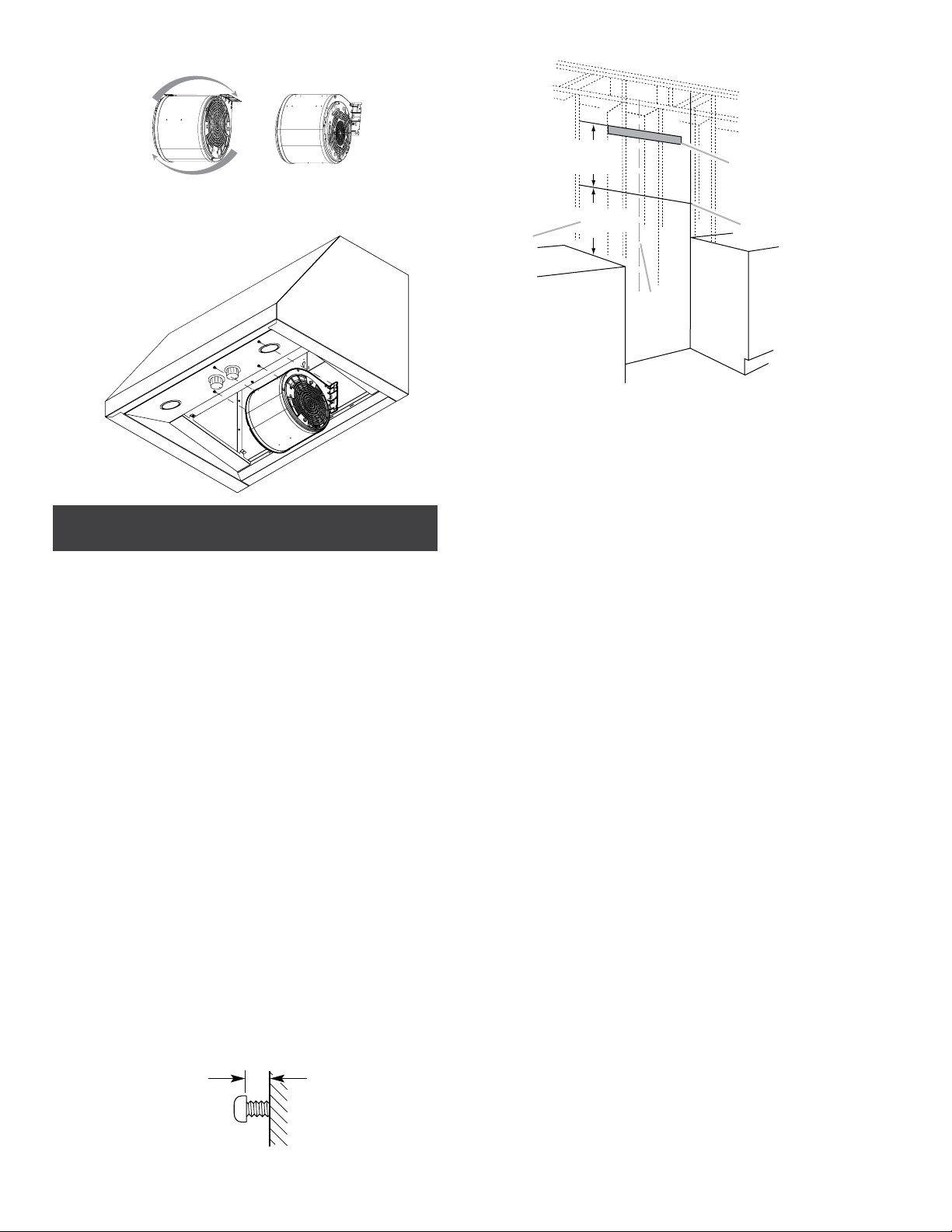

Install Range Hood Internal Blower Motor 1 Remove grease ﬁlters from range hood. See the

“Maintenance” section in the Use and Care Guide.

2 Install the range hood blower motor assembly inside the

range hood canopy with the wiring connection to the left for the single motor system and to the front or top for the dual motor system.

Single blower motor assembly

A. Wiring connection

Dual blower motor assembly

A. Mounting screws

B. 4 screws - 4.2 x 19 mm

C. 2 D5.3 x 20 mm washers

D. 2 screws - 6 x 80 mm

4 Install 4 - 4.2 x 19 mm screws through the back of the

hood into the wood support and tighten.

5 Connect vent system to hood. Seal all joints with clamps.

Install Transition

• Install the 10” (25.4 cm) square x 10” (25.4 cm) round vent transition with damper to top or rear side of the range hood (depending on your installation), using 4 - 3.5 x 9.5 mm screws.

NOTE: The exhaust adaptor/damper can be installed up to 1 inch on either side of the hood center to accommodate ocenter ductwork. In extreme ocenter installations, one end of the duct connector may need to be trimmed to clear the electrical cable clamp.

A. Wiring connection

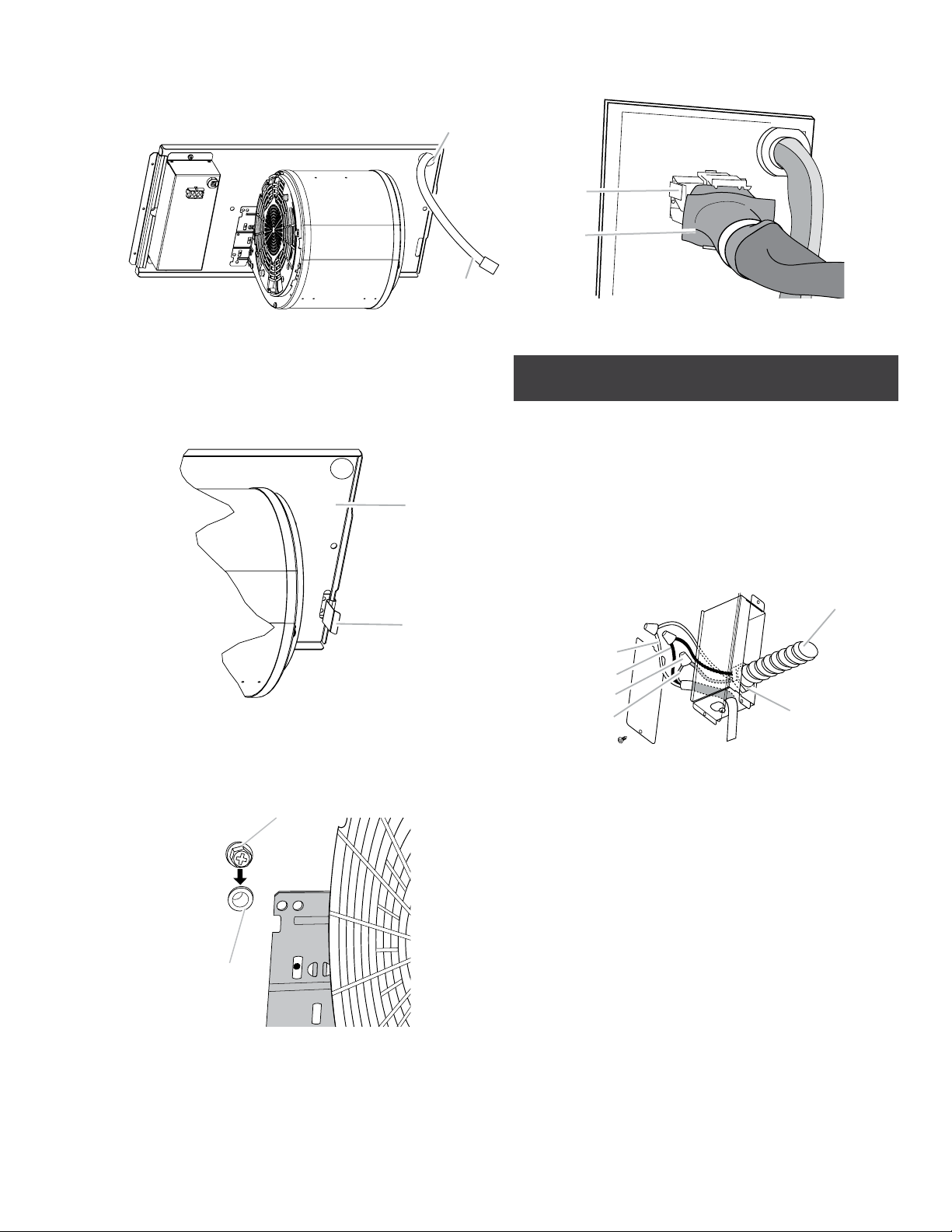

3 Slide the left mounting plate ﬂange under the motor

mounting bracket.

A. Motor mounting bracket

B. Mounting plate left flange

4 Run the power supply wires and connector from the

range hood through the hole in the right end of the motor mounting plate.

A. Motor mounting plate hole

B. Power supply wires and connector

Page 10

5 Push the right end of the motor mounting plate up and

snap it into the spring tab.

NOTE: The spring tab should be outside the slot in the mounting plate.

Electrical connection

I WARNING

ELECTRICAL SHOCK HAZARD. DISCONNECT POWER BEFORE SERVICING.REPLACE ALL PARTS AND PANELS BEFORE OPERATING. FAILURE TO DO SO CAN RESULT IN DEATH OR ELECTRICAL SHOCK.

• Remove the knockout and the Junction box cover and install the conduit connector (cULus listed) in junction box.

A. Motor mounting plate

B. Spring clip

6 Align mounting holes and install 6 x 16 mm screws and

6.4 mm lock washers

A. Screw with lock washer

B. Mounting hole

7 Attach power supply connector from the range hood to

the connector on the blower motor assembly wiring box.

A. White wires B. Black wires C. UL listed wire connector

D. Green (or bare) and yellow-green

ground wire E. Home power supply cable F. UL listed or CSA approved ½” strain relief

• Run 3 wires; black, white and green ,according to the

National Electrical Code and local codes and ordinances, in 1⁄2” conduit from service panel to junction box.

I WARNING

ELECTRICALLY GROUND BLOWER. CONNECT GROUND WIRE TO GREEN AND YELLOW GROUND WIRE IN TERMINAL BOX. FAILURE TO DO SO CAN RESULT IN DEATH OR ELECTRICAL SHOCK.

• Connect black wire from service panel to black or red in junction box, white to white and green to green-yellow.

• Close and secure junction box cover.

Complete installation

Replace filters and check operation of the hood.

If range hood does not operate:

• Check that the circuit breaker is not tripped or the house

fuse blown.

• Disconnect power supply. Check that wiring is correct.

To get the most ecient use from your new range hood, read the “Maintenance” section. Keep your Installation Instructions and Use and Care Guide close to range hood for easy reference.

A. 4- 4x8 mm mounting screws

B. Security screws

Page 11

Description of the hood

Controls

1. Blower and light

controls

2. LED lamps

3. Grease ﬁlter handle

4. Grease ﬁlter

Control

The range hood is designed to remove smoke, cooking vapors and odors from the cooktop area. For best results, start the hood before cooking and allow it to operate several minutes after the cooking is complete to clear all smoke and odors from the kitchen. The hood controls are located on the center side of the hood.

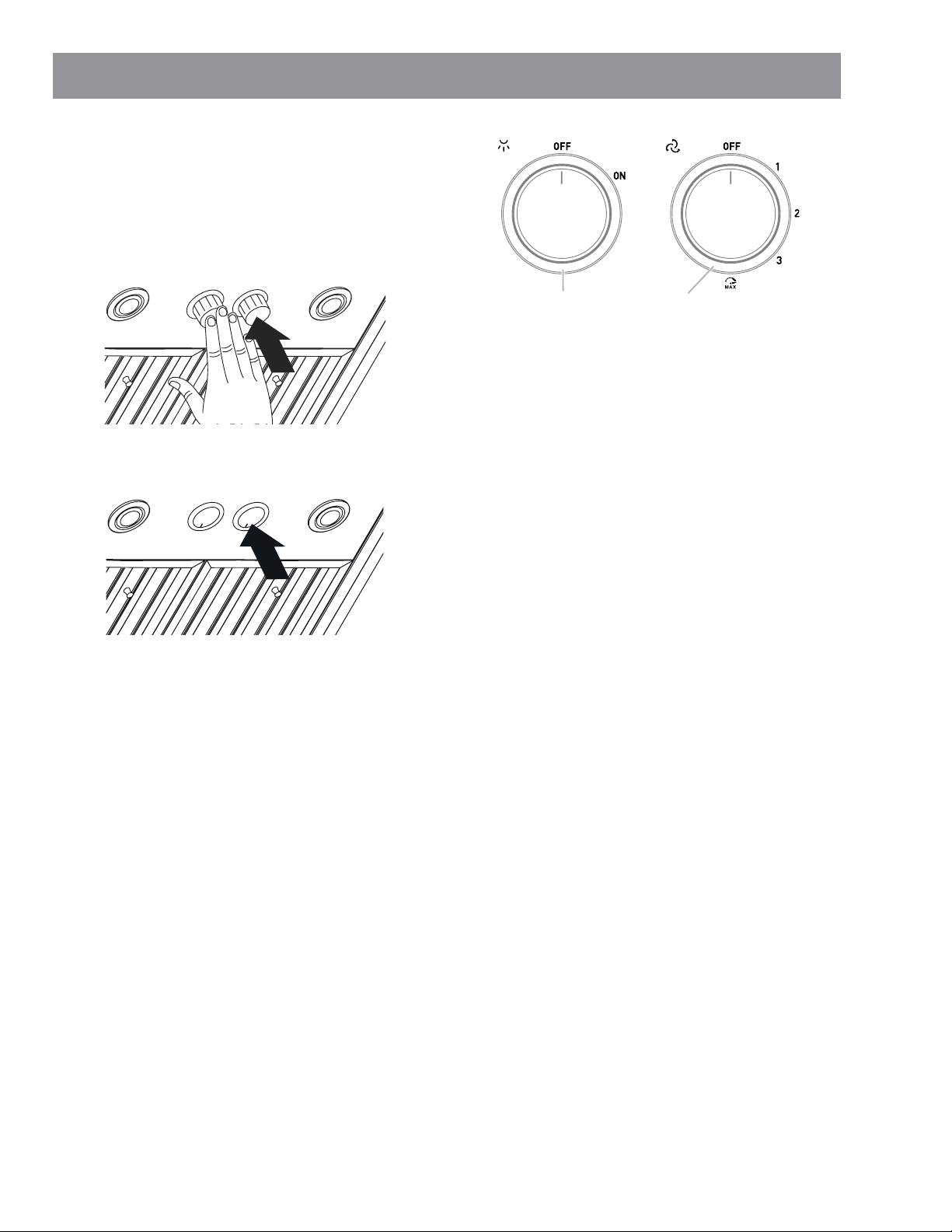

Recessing Knobs

• You can hide control knobs by depressing them until ﬂush with the hood body.

A. Lamps knob B. Blower knob

Operating the lamps

1. Turn the light switch to the “ON” position to turn the range hood lights On.

2. Turn the light switch to the “OFF” position to turn the range hood lights O.

Operating the blower

1. Turn the blower switch at “1” to turn the range hood on.

2. Turn the blower switch to the desired speed position.

3. Turn the blower switch to the “MAX” position to turn the range hood on High.

4. Turn the blower switch to the “OFF” position to turn the range hood blower O.

Auto On blower

The range hood is equipped with a sensor to automatically turn on the blower when excessive heat is detected in the control area. When the blower switch is in the “Off” position, this sensor will turn the blower to high speed when necessary. When the heat decreases, the blower will turn off. When the blower switch is in the On position, the heat sensor is not active and the range hood functions normally.

• Pressing the knobs again will lower the knobs, and enable the user to operate the lights and blower.

Page 12

Maintenance

8. Push up on the back handle and set rear of ﬁlter into the drip tray to secure. Repeat for each ﬁlter.

Cleaning

Exterior surfaces:

To avoid damage to the exterior surface, do not use steel wool or soap-ﬁlled scouring pads. Do not use chlorine base cleaners. Rub in direction of the grain line to avoid scratching the surface. Always wipe dry to avoid water marks.

• Stainless Steel Cleaner and Polish.

• Mild liquid detergent and water.

• Wipe with damp soft cloth or nonabrasive sponge, then

rinse with clean water and wipe dry.

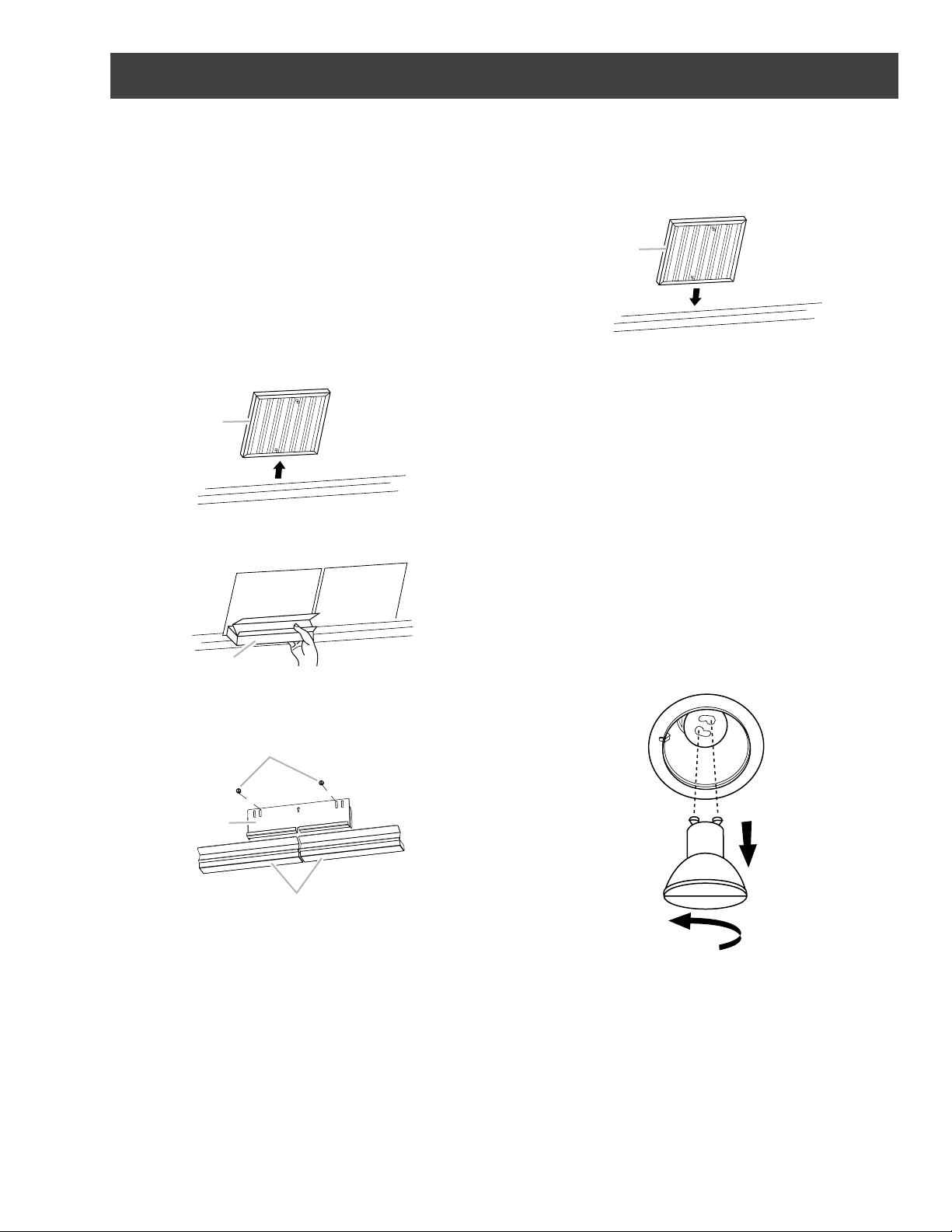

Metal ﬁlters and drip trays:

1. Use 2 hands to remove ﬁlters.

2. Grasp ﬁlter handles, pull toward the front of range hood and pull down on the rear handle to remove. Repeat for each ﬁlter.

A. Grease ﬁlter

3. Remove grease drip tray.

A. Grease ﬁlter

Replacing a LED Lamp

Turn off the range hood and allow the LED lamp to cool. To avoid damage or decreasing the life of the new lamp, do not touch lamp with bare ﬁngers. Replace lamp, using tissue or wearing cotton gloves to handle lamp. If new lamps do not operate, make sure the lamps are inserted correctly before calling service.

1 Disconnect power. 2 Push up on the lens and turn it counterclockwise. 3 Remove the lamp and replace it with a 120-volt, 7.5 W watt

maximum halogen lamp with a GU10 base. Turn it clockwise to lock it into place.

4 Repeat steps 2-3 for the other lamps if needed. 5 Reconnect power.

A. Drip tray

4. Place the drip tray bracket using the screws included.

A. Drip tray

B. Drip tray bracket

C. Drip tray bracket screws (2)

5. Wash metal ﬁlters and grease trays as needed in dishwasher or hot detergent solution to clean.

6. Replace grease drip tray.

7. Reinstall ﬁlters, grasp ﬁlter handles and place front edge of ﬁlter into the hood.

Page 13

ELICA North America

TWO-YEAR LIMITED WARRANTY

TO OBTAIN SERVICE UNDER WARRANTY

Owner must present proof of original purchase date. Please keep a copy of your dated proof of purchase (sales slip) in order to obtain service under warranty.

PARTS AND SERVICE WARRANTY

For the period of two (2) years from the date of the original purchase, Elica will provide free of charge, non consumable parts or components that failed due to manufacturing defects. During these two (2) years limited warranty, Elica will also provide free of charge, all labor and in-home service to replace any defective parts.

WHAT IS NOT COVERED

• Damage or failure to the product caused by accident or act of God, such as, ﬂood, ﬁre or earthquake.

• Damage or failure caused by modiﬁcation of the product or use of non-genuine parts.

• Damage or failure to the product caused during delivery, handling or installation.

• Damage or failure to the product caused by operator abuse.

• Damage or failure to the product caused by dwelling fuse replacement or resetting of circuit breakers.

• Damage or failure caused by use of product in a commercial application.

• Service trips to dwelling to provide use or installation guidance.

• Light bulbs, metal or carbon ﬁlters and any other consumable part.

• Normal wear of ﬁnish.

• Wear to ﬁnish due to operator abuse, improper maintenance, use of corrosive or abrasive cleaning products/pads and

oven cleaner products.

WHO IS COVERED

This warranty is extended to the original purchaser for products purchased for ordinary residential use in North America (Including the United States, Guam, Puerto Rico, US Virgin Islands & Canada).

This warranty is non-transferable and applies only to the original purchaser and does not extend to subsequent owners of the product. This warranty is made expressly in lieu of all other warranties, expressed or implied, including, but not limited to any implied warranty of merchantability or ﬁtness for a particular purpose and all other obligations on the part of Elica North America, provided, however, that if the disclaimer of implied warranties is ineective under applicable law, the duration of any implied warranty arising by operation of law shall be limited to two (2) years from the date of original purchase at retail or such longer period as may be required by applicable law.

is warranty does not cover any special, incidental and/or consequential damages, nor loss of proﬁts, suered by the

original purchaser, its customers and/or the users of the Products.

WHO TO CONTACT

To obtain service under warranty or for any service related question:

• Elica North America Service, call at 1 888 732 8018

• For Eastern Canada, call AGI Services at 1 888 651 2534 Ask for the service department

• [email protected]

Page 14

Page 15

FRANÇAIS

Table des matières

Avis de sécurité important .......................................................................................................................................................................................... 16

Exigences électriques et d’installation .............................................................................................................................................................. 17

Avant d’installer la hotte ......................................................................................................................................................................................... 17

Dimensions du produit .................................................................................................................................................................................................. 17

Liste des pièces ............................................................................................................................................................................................................... 18

Pièces fournies ............................................................................................................................................................................................................ 18

Pièces non fournies ................................................................................................................................................................................................... 18

Options de ventilation ................................................................................................................................................................................................... 19

Méthodes d’evacuation ............................................................................................................................................................................................ 20

installation sur le mur ............................................................................................................................................................................................... 21

Installation dans le cabinet .................................................................................................................................................................................... 22

Connexion Èlectrique............................................................................................................................................................................................... 24

Achever l’installation ................................................................................................................................................................................................ 24

Description de la hotte ................................................................................................................................................................................................. 24

Commandes ..................................................................................................................................................................................................................... 25

Entretien ............................................................................................................................................................................................................................ 26

Garantie .............................................................................................................................................................................................................................. 27

APPROUVÉ POUR LES APPAREILS DE TYPE RÉSIDENTIEL POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER. L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.

IMPORTANT : Conservez ces instructions aﬁn de pouvoir les remettre à l’inspecteur-électricien de votre région. INSTALLATEUR : Veuillez laisser ces instructions avec l’appareil pour le propriétaire. PROPRIÉTAIRE : Veuillez conserver ces instructions pour pouvoir vous y référer plus tard.

Avertissement de sécurité : Coupez l’alimentation du circuit dans le panneau électrique et verrouillez le

panneau avant de raccorder les ﬁls de cet appareil. Exigence : 120 V c.a., 60 Hz circuit de dérivation de 15 V c.a., 20 Hz, de 15 ou 20 A.

Page 16

AVIS DE SÉCURITÉ IMPORTANT

I ATTENTION

UTILISER CET APPAREIL À DES FINS DE VENTILATION GÉNÉRALE SEULEMENT. NE PAS UTILISER CET APPAREIL POUR ÉVACUER DES MATÉRIAUX OU DES VAPEURS DANGEREUX OU EXPLOSIFS.

I AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE ET DE BLESSURE, RESPECTER LES DIRECTIVES SUIVANTES: A. Utiliser cet appareil uniquement aux ﬁns prévues par le

fabricant. Si vous avez des questions à propos de l’appareil, communiquez avec le fabricant.

B. Avant de faire l’entretien de l’appareil ou de le nettoyer,

coupez l’alimentation dans le panneau électrique et verrouillez le panneau en bloquant le dispositif permettant d’empêcher d’activer l’alimentation accidentellement. S’il n’est pas possible de verrouiller l’accès au panneau, ﬁxez une étiquette très voyante au panneau électrique.

C. Une personne qualiﬁée doit eectuer l’installation et le

câblage des ﬁls électriques en conformité avec tous les codes et toutes les normes, y compris la cote de résistance au feu.

D. Il est important de prévoir susamment d’air pour assu-

rer une bonne combustion de l’équipement de chaue et l’évacuation adéquates des gaz par le conduit de cheminé aﬁn de prévenir les refoulements d’air. Respectez les directives et les normes de sécurité des fabricants de l’équipement de chauage, comme celles publiées par la National Fire Protection Association (NFPA), la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et le code des autorités de votre région.

E. Au moment de couper ou de percer un mur ou un plafond,

assurez-vous de ne pas endommager la ﬁlerie électrique ou tout autre accès à un service publique.

F. Il faut toujours évacuer à l’extérieur les systèmes conduit.

I ATTENTION

Pour réduire les risques d’incendie et évacuer l’air correctement, assurez-vous que le conduit mène à l’extérieur; il ne faut pas évacuer l’air dans l’espace entre les murs, dans les plafonds, dans les greniers, les vides sanitaires ou les garages.

I AVERTISSEMENT

POUR RÉDUIRE DES RISQUES D’INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS EN MÉTAL.

Installez cette hotte en respectant toutes les exigences mentionnées.

I AVERTISSEMENT

Pour réduire les risques d’incendie et de choc électrique, n’utilisez pas cette hotte avec un contrôleur de vitesse à semiconducteurs.

I ATTENTION

Dispositif à commande automatique - pour réduire le risque de Blessure Débrancher de l’alimentation électrique avant la maintenance.

I AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE DE GRAISSE SUR LES CUISINIÈRES. a) Ne laissez jamais la cuisinière sans surveillance lorsqu’elle

est réglée à une haute température. Les débordements par bouillonnement causent de la fumée et des débordements de gras qui peuvent s’enﬂammer. Faites chauer l’huile lentement, à une température basse ou moyenne.

b) Faites toujours fonctionner la hotte lorsque vous utilisez

la cuisinière à une haute température ou que vous faites ﬂamber des aliments (P. ex.: crêpes Suzette, cerises jubilées, boeuf au poivre ﬂambé).

c) Nettoyez les hélices de ventilation fréquemment. Il ne faut

pas que la graisse s’accumule sur les ﬁlres ou les hélices.

d) Utilisez le bon format de casserole. Utilisez toujours un

chaudron de taille approprié à l’élément de la cuisinière.

e) Convient pour utilisation dans la zone de cuisson domestique.

I AVERTISSEMENT

POUR ÉVITER DE BLESSER QUELQU’UN LORS D’UN INCENDIE DE GRAISSE SUR LA CUISINIÈRE, SUIVRE LES CONSEILS SUIVANTS: a) ÉTOUFFER LES FLAMMES avec un couvercle aux

dimensions de la taque de cuisson, une tôle à biscuit ou tout autre plateau métallique, puis couper le gaz ou l’alimentation électrique de la cuisinière. FAIRE ATTENTION A NE PAS SE BRÛLER. Si les ﬂammes ne s’éteignent pas immédiatement, QUITTER LA PIÈCE ET APPELER LES POMPIERS.

b) NE JAMAIS PRENDRE EN MAIN UNE CASSEROLE N FEU,

vous pourriez vous blesser.

c) NE PAS UTILISER D’EAU, y compris les essuies de vaisselle

ou les serviettes humides – une violente explosion due à la vapeur formée pourrait survenir.

d) Utiliser un extincteur SEULEMENT si:

1) Vous êtes sûr d’avoir un extincteur de classe ABC que vous savez utiliser.

2) Le feu est petit et conﬁné à la zone où il s’est formé.

3) Les pompiers ont été appelés.

4) Vous pouvez lutter contre le feu avec une sortie derrière vous.

e) Les ventilateurs conduits doivent toujours être évacués

vers l’extérieur.

a Recommandations tirées des conseils de sécurité en cas d’incendie de cuisine publiés par la NFPA.

MODE OPÉRATOIRE

Toujours laisser les grilles de sécurité et les ﬁltres à leurv place. Sans la présence de ces derniers, les parties aspirantes pourraient attirer les cheveux, les doigts ou les vêtements.

Le fabricant décline toute responsabilité si les informations détaillées dans ce manuel pour l’installation, l’entretien et l’utilisation adéquate du produit ne sont pas observées. Le fabriquant décline en outre toute responsabilité pour d’éventuelles blessures dues à des négligences; en outre, la garantie de l’appareil sera annulée suite à des conditions d’entretien inappropriées. Cet appareil est fabriqué pour un usage interne. Ne pas utiliser cet appareil à l’extérieur.

Page 17

EXIGENCES ÉLECTRIQUES ET D’INSTALLATION

IMPORTANT

Respectez tous les codes et les ordonnances en vigueur.

Le client a la responsabilité de :

• Contacter un électricien-installateur.

• Vériﬁer que l’installation électrique est adéquate et confor-

me avec le Code national de l’électricité, ANSI/ NFPA 70 (la plus récente édition*), ou les normes C22.1-94, Code canadien de l’électricité, Partie 1 et C22.2 No.0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

• Si le code le permet et que vous utilisez un ﬁl de mise à la terre distinct, il est recommandé de faire vériﬁer le chemin du ﬁl par un électricien.

• Ne pas mettre l’appareil à la terre sur une conduite de gaz.

• Consultez un électricien qualiﬁé si vous n’êtes pas

certain que la hotte est mise à la terre correctement.

• N’installez pas un fusible dans le circuit neutre ou le circuit de mise à la terre.

IMPORTANT

• Conservez ces instructions aﬁn de pouvoir les remettre à l’inspecteur-électricien.

• La hotte doit être câblée uniquement à l’aide de ﬁls de cuivre.

• Il faut raccorder la hotte directement à une boîte à fusible ou à un disjoncteur par l’entremise d’une canalisation électrique en métal.

• Le calibre de ﬁl doit être conforme aux exigences du Code national de l’électricité, ANSI/NFPA 70 (La plus récente édition*), ou les normes C22.1-94, Code canadien de l’électricité, Partie 1 et C22.2 0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

• Il faut prévoir un connecteur de canalisation approuvé par l’UL ou la CSA à chaque extrémité de la canalisation d’alimentation (À la hotte et à la boîte de jonction).

Vous pouvez obtenir un exemplaire des normes indiquées en vous adressant à: * La National Fire Protection Association, Batterymarch Park Quincy, Massachusetts, 02269 ** La CSA International, 8501 East Pleasant Valley Road, Cleveland, Ohio, 441315575

AVANT D’INSTALLER LA HOTTE

1 Pour assurer la ventilation la plus ecace possible,

installez la conduite en ligne droite ou avec le moins de coudes possibles. ATTENTION : La sortie de la conduite de ventilation doit donner sur l’extérieur. 2 Deux personnes sont nécessaires pour eectuer l’installation. 3 La quincaillerie fournie permet de ﬁxer la hotte à la plupart des murs et des plafonds; consultez un installateur qualiﬁé pour vous assurer que la quincaillerie fournie est adaptée à votre type de mur ou d’armoire.

4 N’utilisez pas de conduit ﬂexible. 5 Dans le cas des endroits sujets aux TEMPÉRATURES

FROIDES, il faut installer un clapet de contre-tirage supplémentaire aﬁn de minimiser le retour d’air froid et un isolant thermique non métallique aﬁn de minimiser la conduction de la température extérieur dans le conduit. Il faut placer le clapet du côté de l’air froid de l’isolant thermique. L’isolant doit être placé le plus près possible de l’endroit où le conduit entre dans la partie chauée de la maison. 6 Air d’appoint : Le code du bâtiment de votre région peut exiger l’utilisation d’un système d’air d’appoint si vous utilisez un système de ventilation à conduit dont le mouvement d’air dépasse un certain nombre de CFM. Le nombre de pi3/min varie d’une région à l’autre. Consultez un professionnel de CVC pour connaître les exigences précises de votre région.

DIMENSIONS DU PRODUIT

Modèles

ECL630S3 ECL136S3 ECL142S3 ECL148S3

A 30”(76 cm) 36”(91,1 cm) 42”(106,5 cm) 48”(121,7 cm)

B 25” (63,5 cm)

C 18” (45,7 cm)

D 12” (30,3 cm)

E 1

F 29

G 7

⁄8” (74 cm) 351⁄8” (89,2 cm) 411⁄8” (104,5 cm) 471⁄8” (119,7 cm)

H 2

⁄8” (5,7 cm)

⁄2” (19 cm)

⁄16” (6,5 cm)

⁄8” (1 cm)

Page 18

LISTE DES PIÈCES

Retirer les pièces de leur emballage.

I ATTENTION

Enlever délicatement le carton, porter des gants pour se protéger des bords coupants.

I AVERTISSEMENT

Enlever le ﬁlm de protection recouvrant le produit avant de commencer l’opération.

Pièces Fournies Quantité Pièces Fournies Quantité

Assemblage hotte avec lampes DEL

6x80 mm

6x16 mm

3,5x9,5 mm

4.2x19 mm

Vis de plateau d’égouttement

Adaptateur Torx 20

Transition ronde de 10”

Rondelles Ø 6,4x11 mm

Rondelles Ø 5,3x20 mm

10x50 mm

Support du plateau d’égouttement

Plateau d’égouttement

30”, 36”, 42”: 1

48”: 2

30”, 36”, 42”: 2

48”: 3

Outils nécessaires

•Perceuse

•Foretde1

•Foretde

⁄4” (3,0 cm)

⁄16” (4,8 mm)

⁄8” (3,0 mm) pour avant-trous

•Crayon

•Pinceàdénuderoucouteauutilitaire

•Rubanámesurerourègle

•Pistoletàcalfeutrageetcomposéde

calfeutrage résistant aux intempéries

•Tournevisàlameplate

•TournevisPhilips

•Sciesauteuseouscieàguichet

•Cisailledeferblantier

Pièces non fournies

Accessoires optionnel

KIT # Pièce

Caché Conduit

Extension Kit 6”

Caché Conduit

Extension Kit 12”

Lampe chauffante

w/ 2 - kit

ampoules 175W

Stainless Back

Splash and Warm

Racks Kit

30”

(76 cm)

36”

(91,54 cm)

42”

(106,5 cm)

48”

(121,7 cm)

KIT02159 KIT02158 KIT02622 KIT02164

KIT02160 KIT02161 KIT02623 KIT02165

KIT0142857 KIT0142858 KIT0142861 KIT0142863

KIT0142864 KIT0142867 KIT0142868 KIT0142870

Page 19

Options de ventilation

Suivez à la lettre les directives présentées dans ce manuel. Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation des directives contenues dans le présent manuel.

Évacuation horizontale Évacuation verticale

La hotte est dotée d’une transition 10” (25,4 cm) aﬁn d’évacuer les vapeurs à l’extérieur.

D A

A. Transition de 10” (25,4 cm)

B. Conduit rond de 10” (25,4 cm)

C. Placard

D. 90° coude

Préparation

Ne coupez pas une solive ou un montant à moins qu’il soit absolument nécessaire de le faire. Si vous devez couper une solive ou un montant, vous devez construire un cadre de soutien. La quincaillerie fournie permet de ﬁxer la hotte à la plupart des murs et des plafonds. Vous devez cependant demander à un technicien qualiﬁé de vériﬁer la solidité des matériaux selon le type de mur ou de plafond. Avant de couper, assurez-vous qu’il y a un dégagement susant dans le plafond ou le mur pour passer la conduite de sortie.

B A

A. Transition de 10” (25,4 cm)

B. Conduit rond de 10” (25,4 cm)

C. Placard

I ATTENTION

Pour l’installation des cuisinieres à gaz: Installer cette hotte de sorte que le rebord inférieur est à 30” (76,2 cm) au-dessus de la surface de cuisson. Pour l’installation des cuisinieres électriques / induction: Installer cette hotte de sorte que le rebord inférieur est pas moins de 24” (61 cm) sur la surface de cuisson. Il est recommandé d’installer cette hotte plus de 36” (91,4 cm) au-dessus de la surface de cuisson. Par pouce (2,54 cm) supérieure à 36 (91,4 cm) diminuera l’ecacité de la capture de la fumée et de l’humidité, et la performance de ventilation.

S’IL VOUS PLAÎT LIRE L’INSTALLATION POUR UNE INSTALLATION SPÉCIFIQUE. Avant de choisir la hotte, vériﬁez la hauteur du plafond et la hauteur maximale de la hotte

Page 20

Installation

• Il est recommandé d’installer le système d’évacuation avant de procéder à l’installation de la hotte.

• Si l’on installe un dosseret avec des tablettes pour les lampes à rayons infrarouges, suivre les instructions fournies avec ce produit-là.

• Avant d’exécuter les découpages, vériﬁer la disponibilité d’un dégagement susant dans le plafond ou le mur pour le conduit d’évacuation.

• Vériﬁer que les pièces d’installation ont été retirées du carton d’expédition.

1 Déconnecter la source de courant électrique. 2 Déterminer la méthode d’évacuation à utiliser: par le toit

ou le mur. REMARQUE: Cette hotte est conﬁgurée pour expulser l’air par la sortie supérieure. Si vous décidez d’utiliser la sortie arrière, vous devez retirer le couvercle arrière et le placer sur la sortie supérieure.

3 Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

Methodes d’evacuation

Évacuation extérieure par la haute de la hotte

(Conduit horizontal rectangulaire de Ø 10” (25,4 cm)) Utiliser le schéma ou la hotte comme patron et indiquer sur l’armoire l’emplacement des conduits, des fils électriques et les fentes réglables pour les vis.

⁄4”

(133mm)

Ø 1”

(25.4 mm)

MUR

⁄2” 10

(266 mm)

51⁄4”

(133mm)

⁄4” (19 mm)

Évacuation extérieure par l’arrière de la hotte

(Conduit horizontal rectangulaire de Ø 10” (25,4 cm)) Utiliser le schéma ou la hotte comme patron et indiquer sur le mur l’emplacement des conduits, des fils électriques et les fentes réglables pour les vis.

ECL630S3 ECL136S3 ECL142S3 ECL148S3

A 30” (760 mm) 36” (912 mm) 42” (1066 mm) 48” (1217 mm)

B 9

C 4” (100 mm)

D 7

E 3

⁄16” (87 mm) 5” (127 mm) 513⁄16” (147 mm) 69⁄16” (167 mm)

F 2

G 7

H 2” (50 mm)

I 6

J 3

Ø 1”

(25.4 mm)

⁄16” (75 mm) 55⁄16” (135 mm) 57⁄8” (149 mm)

C C

⁄4”

(133mm)

51⁄4”

(133mm)

⁄8” (250 mm)

⁄16” (192.6 mm)

⁄2” (192 mm)

⁄8”(157 mm)

⁄16”(94 mm)

EE D

HAUT DE

LA HOTTE

1 Retirer les ﬁltres à graisse. 2 Retirez les vis du moteur.

4”

(102 mm)

⁄2”

(266 mm)

DEVANT DE LA HOTTE

ECL630S3 ECL136S3 ECL142S3 ECL148S3

A 30” (760 mm) 36” (912 mm) 42” (1066 mm) 48” (1217 mm)

B 12” (305 mm)

C 1” (25.4 mm)

D 2

E 7

F 3

G 2” (50 mm)

H 3

⁄16” (90 mm) 515⁄16” (150 mm) 67⁄16” (164 mm)

⁄8” (65 mm)

⁄2” (190 mm)

⁄2” (89 mm)

3 Libérer les deux clips de moteur de la partie supérieure du

hotte.

Page 21

4 Tournez la base du moteur à l’arrière de la hotte.

153⁄8”

(39 cm)

5 Insérez les deux clips de moteur vers la face arrière de la

hotte. Fixer avec les quatre vis du montage avec précédemment publiée.

Installation sur le mur

I AVERTISSEMENT

UTILISER DEUX OU PLUS DE PERSONNES POUR DÉPLACER ET INSTALLER LA HOTTE DE LA CUISINIÈRE. LE NON-RESPECT DE CETTE INSTRUCTION PEUT CAUSER UNE BLESSURE AU DOS OU D’AUTRE BLESSURE.

Important: Le support doit être capable de supporter un poids de 150 lbs.

La hotte est ﬁxée au mur avec le support en bois qui est ﬁxé à l’arrière de la hotte.

• Déterminer l’emplacement de l’axe central sur le mur à l’endroit où la hotte sera installée et le tracer.

• Sélectionner une hauteur de montage “X” comprise entre un minimum de 24” (61 cm) pour une surface de cuisson électrique ou un minimum de 30” (76,2 cm) pour une surface de cuisson au gaz et un maximum suggéré de 36” (91,4 cm), entre le dessus de la surface de cuisson et le bas de la hotte.

• Marquer une ligne de repérage horizontale sur le mur.

• Ôter le support en bois de l’arrière de la hotte en desser-

rant les 2 vis de l’intérieur. Placer et mettre d’aplomb le support en bois de 15⁄” (39,1 cm) au-dessus de la ligne de repérage horizontale et le centrer sur la ligne verticale. Installer le support en bois à l’aide de 2 à 4 vis de 6 x 80 mm de façon à ce qu’il soit vissé dans au moins 2 goujons verticaux.

• Laisser un espace d’environ

⁄4” (6,4 cm) entre les têtes des vis et le placard pour faire glisser la hotte et la mettre en place.

“x”

A. Support en bois

B. Bas de la hotte

D. Dimension “X” = hauteur de montage de la hotte

C. Axe central

REMARQUE: Les vis fournies pour le montage de cette hotte doivent être ﬁxées dans du bois massif. Ne pas ﬁxer uniquement dans du placo-plâtre.

Achever la préparation

1 Déterminer et marquer sur le mur ou le plafond toutes les

lignes de découpage nécessaires pour le passage du circuit d’évacuation. Installer le système d’évacuation avant la hotte. Voir la section “Exigences concernant l’évacuation”.

2 Déterminer l’emplacement de passage du câble

d’alimentation à travers le mur.

3 Percer un trou de 1⁄” (3,2 cm) à cet endroit. 4 Tirer susamment de câble d’alimentation à travers le

mur pour permettre un raccordement facile jusqu’à la boîte de connexion.

5 Retirer le couvercle de la boîte à bornes et mettre de côté. 6 Enlever le débouchure à l’arrière de la hotte et installer un

serre-câble ⁄ “(1,3 cm) homologué UL ou homologué CSA.

7 Placez la hotte près de sa position de montage et faites

passer le câble d’alimentation à travers la décharge de traction dans la boîte à bornes (assez pour eectuer la connexion).

8 Serrez les vis de décharge de traction.

Montage de la hotte

La hotte se ﬁxe au mur à l’aide de 2 vis de montage dans le support en bois monté sur le mur dans la section “Installation des vis de montage de la hotte”.. 1 À l’aide d’au moins 2 personnes, suspendre la hotte au

mur en plaçant les fentes de l’arrière de la hotte sur les 2 vis montées sur le support en bois monté sur le mur.

REMARQUE: Si votre installation utilise le cache-conduit facultatif, le système de ventilation doit être connecté à la hotte et le cache conduit monté au sommet de la hotte avant de serrer les vis de montage.

⁄4”

(6,4 mm)

Page 22

2 Pousser la hotte dans les fentes étroites, aligner le bas de

la hotte sur la ligne horizontale, établir l’aplomb la hotte, et serrer les 2 vis de montage.

3 Marquer les emplacements des 2 trous de montage infé-

rieurs. Percer des avant-trous de ⁄” (0,32 cm) si les trous sont situés dans du bois. Si les trous ne sont pas situés dans du bois, percer deux avant-trous de ⁄” (0,95 cm) et insérer des chevilles d’ancrage mural de 10 x 50 mm. Installer les 2 vis de 6 x 80 mm (avec des rondelles D5,3 x 20 mm) dans les chevilles de montage inférieures et serrer.

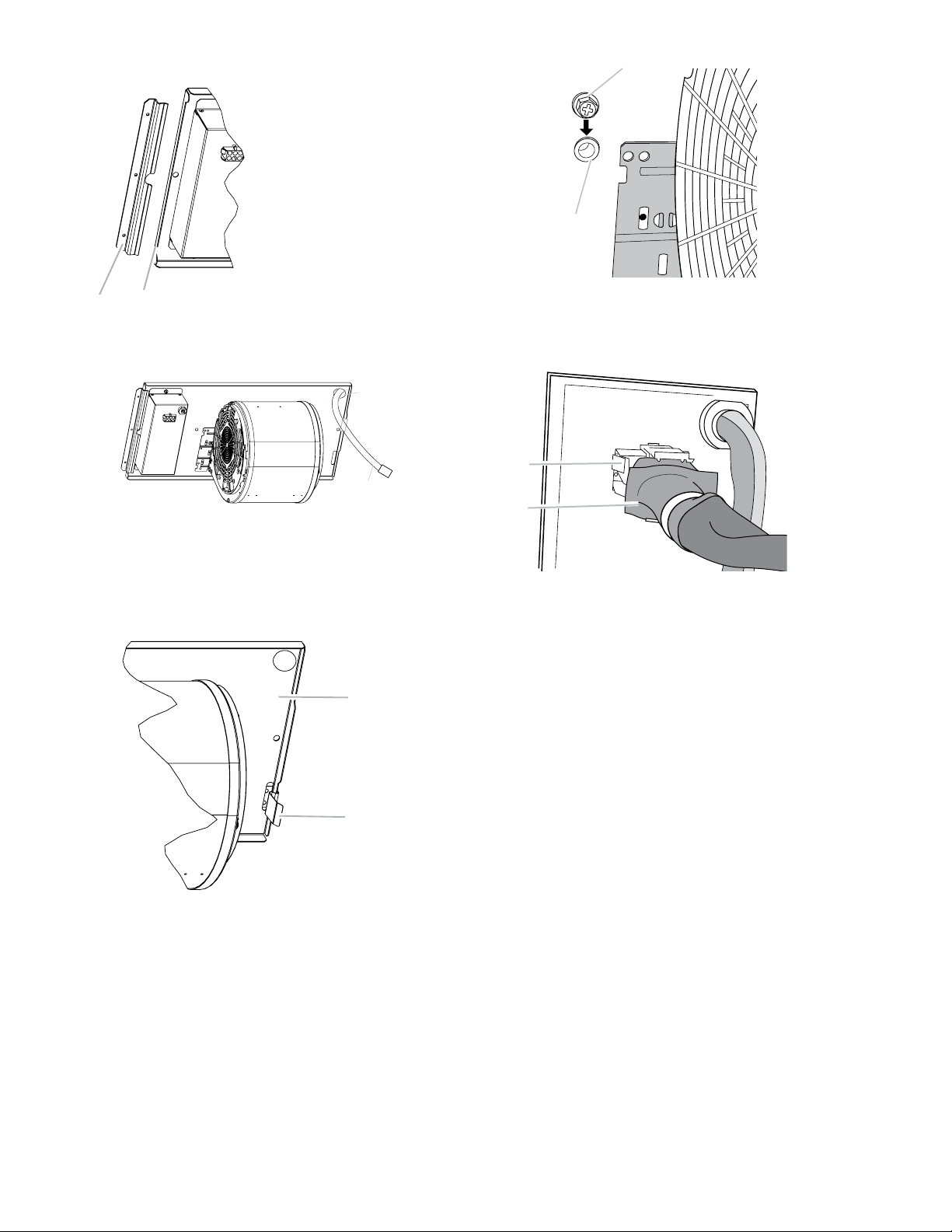

Installation du moteur du ventilateur interne de la hotte 1 Retirer les ﬁltres à graisse de la hotte. Voir la section

“Entretien”.

2 Installer le moteur du ventilateur de la hotte à l’intérieur

de l’auvent, connexion du câblage à gauche pour le système à ventilateur unique et à l’avant ou au-dessus pour le système à deux ventilateurs.

Ensemble à un seul moteur-ventilateur

A. Connexion du câblage

Ensemble à deux moteurs-ventilateurs

A. Vis de montage

B. 4 vis de 4,2 x 19 mm

C. 2 rondelles D5,3 x 20 mm

D. 2 vis de 6 x 80 mm

4 Insérer 4 vis de 4,2 x 19 mm à travers l’arrière de la hotte

dans le support en bois et serrer.

5 Connecter le circuit d’évacuation à la hotte. Utiliser des

brides de serrage pour sceller chaque connexion.

Installation de la transition

• Installer le raccord de transition (pour conduit carré de 10” [25,4 cm] et conduit rond de 10” [25,4 cm]) avec volet de réglage au sommet de la hotte ou son arrière (selon votre installation) à l’aide de 4 vis de 3,5 x 9,5 mm.

REMARQUE: Le joint/soupape d’évacuation peut être installé jusqu’à 2,5 cm (1 inch) de part et d’autre du centre de la hotte pour permettre le décentrage des conduits. Dans le cas de systèmes d’évacuation très décentrés, la partie terminale du conduit d’évacuation peut être modifiée pour dégager l’attache du fil électrique.

A. Connexion du câblage

3 Glisser le rebord gauche de la plaque de montage sous le

support de montage du moteur.

A. Support de montage du moteur

B. Rebord gauche de la plaque de montage

Page 23

3 Passer les câbles d’alimentation et le connecteur de la

hotte par le trou de droite sur la plaque de montage du moteur.

6 Brancher le connecteur de l’alimentation électrique de la

hotte au connecteur qui se trouve sur le boîtier de connexion de l’ensemble moteur-ventilateur.

A. Trou de la plaque de montage du moteur

B. Câbles d’alimentation et connecteur

4 Pousser vers le haut le côté d’avant de la plaque de mon-

tage du moteur et l’enclencher dans la languette à ressort.

REMARQUE: La languette à ressort doit être à l’extérieur de la fente de la plaque de montage.

A. Support de montage du moteur

B. Plaque de montage

5 Aligner les trous de montage, puis visser les vis de 6 x 16

mm et rondelles de blocage de 6,4 mm.

A. 4 vis de montage- 4x8 mm

C. Vis de sécurité

Connexion Électrique

I AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE.

I AVERTISSEMENT

DÉCONNECTER LA SOURCE DE COURANT ÉLECTRIQUE AVANT L’ENTRETIEN. REPLACER PIÈCES ET PANNEAUX AVANT DE FAIRE LA REMISE EN MARCHE. LE NON-RESPECT DE CES INSTRUCTIONS PEUT CAUSER UN DÉCÈS OU UN CHOC ÉLECTRIQUE.

• Ôter l’opercule arrachable du boîtier de connexion et installer un serre-câble de ½” (homologation UL ou CSA).

A. Conducteurs blancs B. Conducteurs noirs C. Connecteurs de fils (homologation UL)

D. Conducteurs verts (ou nus) ou vert-

jaune de liaison à la terre

E. Câble d’alimentation électrique du

domicile

F. Serre-câble (homologation UL ou

CSA)

• Ôter l’opercule arrachable du boîtier de connexion et installer un serre-câble de ½” (homologation UL ou CSA).

I AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE.

I AVERTISSEMENT

• À l’aide des connecteurs de ﬁls (homologation UL), connecter le conducteur de liaison à la terre (vert ou nu) du

A. Vis avec rondelle-frein

B. Trou de montage

câble d’alimentation du domicile au conducteur vertjaune de liaison à la terre (D) dans le boîtier de connexion.

• Installer le couvercle du boîtier de connexion.

• Reconnecter la source de courant électrique.

Page 24

Achever l’installation

Mettez en place le filtre à graisse. Vérifier le fonctionnement de la hotte.

Si la hotte ne fonctionne pas:

• Vériﬁez que le disjoncteur ne s’est pas déclenché ou que le fusible n’est pas grillé.

• Débranchez l’alimentation. Vériﬁez que les raccords électriques ont été eectués correctement.

Pour utiliser votre nouvelle hotte de façon optimale, lisez la section intitulée “Entretien”. Gardez vos instructions d’installations et d’utilisation près de la hotte pour pouvoir vous y référer facilement.

Description de la hotte

1. Commandes du ventilateur et lampes

2. Lampes DEL

3. Poignée du ﬁltre à graisse

4. Filtre à graisse

Page 25

Commandes

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre le ventilateur de la hotte en marche avant d’entreprendre une cuisson, et laisser le ventilateur fonctionner pendant plusieurs minutes après l’achèvement d’une cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur de cuisson, vapeur ou fumée. Les commandes de la hotte sont situées sur le côté central de la hotte.

Cache les boutons

• Vous pouvez masquer les boutons de contrôle en les poussant vers le bas.

• Appuyez à nouveau pour acher à nouveau les boutons de commande et activer les fonctions des lumières et du ventilateur.

Commandes

A. Commutateur de lampe

B. Commutateur de ventilateur

Pour faire fonctionner les lampes

1. Tournez le commutateur d’éclairage sur la position “ON” pour allumer les lumières.

2. Placer le commutateur d’éclairage à la position “OFF” (arrêt) pour éteindre les lumières.

Utilisation du ventilateur

1. Tournez le bouton du ventilateur à “1” pour allumer la hotte.

2. Tournez le commutateur du ventilateur à la position de vitesse désiré.

3. Tournez le commutateur du ventilateur à la position “MAX” pour mettre la hotte Haut.

4. Tournez le commutateur du ventilateur à la position “OFF” pour éteindre le ventilateur de la hotte.

Activation automatique du ventilateur

La hotte de cuisine est équipée d’un capteur qui met le ventilateur automatiquement en marche lorsqu’un niveau de chaleur excessif est détecté dans la zone de commande. Lorsque le commutateur du ventilateur est à la position “Off”, ce capteur met en marche le ventilateur à la vitesse élevée lorsque c’est nécessaire. Lorsque le niveau de chaleur diminue, le ventilateur s’éteint. Lorsque l’interrupteur du ventilateur est à la position “On”, le capteur de chaleur est inactif et la hotte fonctionne normalement.

Page 26

Entretien

Nettoyage

Surfaces externes:

Aﬁn d’éviter d’endommager la surface externe, ne pas utiliser de tampons en laine d’acier ou de tampons à récurer savonneux. Ne pas utiliser de nettoyants à base de chlore. Frotter dans la direction des lignes du grain pour ne pas détériorer la surface. Toujours essuyer pour éviter de laisser des marques d’eau.

• Nettoyant et poli pour acier inoxydable.

• Détergent liquide doux et eau.

• Frotter avec un chion doux humide ou une éponge non

abrasive, puis rincer avec de l’eau propre et essuyer.

Filtres métalliques et plateaux d’égouttement:

1. Utiliser les 2 mains pour retirer les ﬁltres.

2. Saisir les poignées du ﬁltre, tirer vers l’avant de la hotte et tirer sur la poignée arrière pour retirer le ﬁltre. Répéter pour chaque ﬁltre.

5. Laver les ﬁltre métalliques et les plateaux à graisse selon le besoin au lave-vaisselle ou avec une solution de détergent chaude.

6. Réinstaller le plateau d’égouttement à graisse.

7. Réinstaller les ﬁltres: saisir les poignées du ﬁltre et placer le rebord avant du ﬁltre dans la hotte.

8. Pour bien ﬁxer le ﬁltre, pousser vers le haut sur la poigné arrière et installer l’arrière du ﬁltre dans la plateau d’égouttement. Répéter pour chaque ﬁltre.

A. Filtre à graisse

3. Retirer le plateau d’égouttement à graisse.

A. Plateau d’égouttement

4. Placez le support du plateau d’égouttement à l’aide des vis fournies.

A. Filtre à graisse

Remplacement de la lampe à DEL

Interrompre l’alimentation de la hotte; attendre le refroidissement de la lampe à DEL. Pour éviter d’endommager ou de réduire la longévité de l’ampoule neuve, ne pas toucher l’ampoule avec les doigts nus. Remplacer l’ampoule en la manipulant avec un mouchoir de papier ou des gants de coton. Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l’intervention d’un dépanneur.

1 Déconnecter la source de courant électrique. 2 Pousser la plaque de verre vers le haut et la tourner dans le

sens antihoraire.

3 Retirer l’ampoule et la remplacer par une ampoule DEL de

120 volts, 7,5 watt maximum avec culot GU10. La tourner dans le sens horaire pour l’emboîter.

4 Répéter les étapes 2 à 3 pour les autres ampoules, si

nécessaire.

5 Reconnecter la source de courant électrique.

A. Plateau d’égouttement

B. Support du plateau d’égouttement

C. Vis du support du plateau d’égouttement (2)

Page 27

ELICA North America

GARANTIE DE DEUX ANS

POUR OBTENIR UN DEPANNAGE SOUS GARANTIE

Le propriétaire doit présenter une preuve de la date d’achat. Garder une copie de votre preuve d’achat datée (ticket de caisse) de façon à pouvoir bénéﬁcier du service après-vente sous garantie.

GARANTIE PIECES DE RECHANGE ET MAIN D’OEUVRE

Pendant une période de deux (2) ans à partir de la date d’achat, Elica s’engage à fournir gratuitement les pièces de rechange ou les composants autres que les recharges ayant des défauts de fabrication. Durant cette garantie de deux (2) ans, Elica fournira également gratuitement, toute la main d’oeuvre et le service à domicile pour remplacer d’éventuelles pièces défectueuses.

CE QUE LA GARANTIE NE COUVRE PAS

• Dégât ou panne du produit causé par un accident ou un cas de force majeure tels que inondation, incendie ou tremblement

de terre.

• Dégât ou panne du produit causé par modiﬁcation du produit ou utilisation de pièces pas d’origine.

• Dégât ou panne du produit causé lors de la livraison, de la manipulation ou de l’installation.

• Dégât ou panne du produit causé par une mauvaise utilisation.

• Dégât ou panne du produit causé par un remplacement des fusibles ou une remise en fonction des disjoncteurs par le

propriétaire.

• Dégât ou panne du produit causé par une utilisation du produit pour raison commerciale.

• Déplacement à domicile pour explication d’utilisation ou d’entretien.

• Ampoules, ﬁltres métalliques ou au charbon et toute autre pièce consommable.

• Usure normale.

• Usure due à une mauvaise utilisation du propriétaire, un entretien incorrect, une utilisation de substances nettoyantes

QUI EST COUVERT

Cette garantie s’étend à l’acheteur original de produits achetés pour un usage domestique habituel en Amérique du Nord (Y compris Etats Unis, Guam, Porto Rico, les Iles virgin Américaines & le Canada).

Cette garantie n’est pas transférable et vaut uniquement pour l’acheteur original et ne s’étend pas aux propriétaires successifs du produit. Cette garantie vaut expressément en lieu et place de toute autre garantie, expresse ou sous- entendue, mais ne limite pas toute autre garantie sous-entendue de marchandage ou adaptation dans un but particulier et toute autre obligation de la part de Elica North America, étant entendu, cependant, que si la réclamation pour garanties sous-entendues n’est pas applicable aux yeux de la loi en vigueur, la durée de toute garantie sous-entendue émanant de la loi doit être limitée à deux (2) ans à partir de la date d’achat du produit ou à une période plus longue selon ce que dit la loi en vigueur.

Cette garantie ne couvre pas tout dégât particulier, accidentel et/ou consécutif, ni les pertes et proﬁts, à charge du propriétaire, des ses clients et/ou des utilisateurs Des produits.

QUI CONTACTER

Pour obtenir un Service Après-vente durant la Garantie ou pour toute autre Question liée au Service Après-vente: Appeler:

• Service Après-vente autorisé Elica North America au (888) 732-8018

• Pour l’Est du Canada, composez le 1-888 651 2534 Demandez le service après-vente

Page 28

Page 29

ESPAÑOL

Contenido

Aviso de seguridad importante ................................................................................................................................................................................. 30

Requisitos eléctricos y de instalación ............................................................................................................................................................... 32

Antes de instalar la campana ............................................................................................................................................................................... 32

Dimensiones del producto .......................................................................................................................................................................................... 32

Lista de materiales ......................................................................................................................................................................................................... 33

Piezas suministradas ................................................................................................................................................................................................ 33

Piezas no suministradas ......................................................................................................................................................................................... 33

Opcios de ventilación .................................................................................................................................................................................................... 34

Instalación .......................................................................................................................................................................................................................... 35

Métodos de ventilación .......................................................................................................................................................................................... 35

Instalación en la pared ............................................................................................................................................................................................ 36

Instalación en gabinete ........................................................................................................................................................................................... 37

Conexión eléctrica .................................................................................................................................................................................................... 39

Complete la instalación .......................................................................................................................................................................................... 39

Descripción de la campana ......................................................................................................................................................................................... 39

Control ................................................................................................................................................................................................................................ 40

Mantenimiento ................................................................................................................................................................................................................. 41

Garantía .............................................................................................................................................................................................................................. 42

APROBADO PARA APARATOS DE USO DOMÉSTICO SÓLO PARA USO DOMÉSTICO LEA Y GUARDE ESTAS INSTRUCCIONES

ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO. LA INSTALACIÓN DEBE CUMPLIR TODA LA NORMATIVA LOCAL.

IMPORTANTE: Guarde estas instrucciones para su uso por parte del inspector de electricidad local. INSTALADOR: Entregue al propietario estas instrucciones junto con la unidad. PROPIETARIO: Conserve estas instrucciones para futuras consultas.

Advertencia de seguridad: Antes de realizar el cableado de este aparato, desactive el circuito de energía eléctrica en el panel

de servicio y desbloquee el panel. Requisito: Circuito auxiliar de 120 V AC, 60 Hz. 15 ó 20 A.

CAMPANA PURIFICADORA Marca: ELICA Modelos: ECL630S3, ECL136S3, ECL142S3, ECL148S3 Contenido: 1 pza Hecho en México Fabricado por: ELICAMEX S.A. de C.V. Dirección: Av. La Noria No. 102 int. S/N Col. Parque Industrial Querétaro Del. Santiago de Querétaro, C.P. 76220 Querétaro, R.F.C. EII060102RK8

Page 30

AVISO DE SEGURIDAD IMPORTANTE

I PRECAUCIÓN

SÓLO PARA USO DE VENTILACIÓN GENERAL. NO UTILIZAR PARA EXPULSAR VAPORES O MATERIALES PELIGROSOS O EXPLOSIVOS.

I ADVERTENCIA

PARA REDUCIR EL RIESGO DE FUEGO, DESCARGA ELÉCTRICA O LESIONES PERSONALES, RESPETE LO SIGUIENTE: A. Utilice esta unidad solamente en el modo que indica el

fabricante. En caso de duda, póngase en contacto con el fabricante.

B. Antes de reparar o limpiar la unidad, desconecte la ali-

mentación en el panel de servicio y bloquee los medios de desconexión del panel de servicio para evitar la conexión accidental de la alimentación. Si no es posible bloquear los medios de desconexión del panel de servicio, coloque un dispositivo de advertencia que destaque como, por ejemplo, una etiqueta, en el panel de servicio.

C. La instalación y el cableado eléctrico deben realizarlos

personas cualiﬁcadas de acuerdo con las normativas y los

estándaresaplicables,incluidalaconstrucciónignífuga.

D. Es necesaria una ventilación suﬁciente para la correcta

combustión y expulsión de gases por la salida de humos (Chimenea) del equipo de combustión de carburante para evitar el contratiro. Siga las directrices de fabricantes de

equiposdecalefacciónylosestándaresdeseguridad

como los publicados por la National Fire Protection Association (NFPA), American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) y las normativas locales.

E. Al efectuar oriﬁcios en una pared o techo, no dañe el

cableado eléctrico y otras instalaciones ocultas.

F. Los sistemas instalados mediante conducto deben tener

ventilación con salida al exterior.

I PRECAUCIÓN

Para reducir el riesgo de fuego y conseguir una salida del aire correcta, asegúrese de conducir el aire hacia el exterior. No permita que el aire se expulse en espacios situados en el interior de muros, techos, desvanes, sótanos de pequeña altura o garajes.

I ADVERTENCIA

PARA REDUCIR EL RIESGO DE FUEGO, UTILICE SOLAMENTE TUBOS METÁLICOS.

Instale esta campana de acuerdo con los requisitos especiﬁcados.

I ADVERTENCIA

Para reducir el riesgo de fuego o descarga eléctrica, no utilice esta campana con ningún dispositivo externo en estado sólido para el control de la velocidad.

I ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO OCASIONADO POR GRASA: a) No deje nunca ninguna unidad externa desatendida y con

valores de fuego altos. La cocción puede causar humo o reboses de grasa que pueden prender fuego. Caliente el aceite a fuego lento o medio.

b) Encienda siempre la campana cuando cocine a una

temperatura alta o cuando realice ﬂameados (por ejemplo, Crepas Suzette, cerezas ﬂameadas, ternera a la pimienta ﬂameada).

c) Limpie con frecuencia los ventiladores. No permita que la

grasa se acumule en el ventilador o ﬁltro.

d) Utilice un tamaño de sartén adecuado. Utilice siempre

piezas de batería de cocina adecuadas al tamaño del elemento de superﬁcie.

I ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, EN CASO DE FUEGO OCASIONADO POR GRASA, TENGA EN CUENTA LO SIGUIENTE: a) EXTINGALASLLAMASconunatapaajustada,unalámina

parahacergalletasuotrotipodebandejametálicay

apague el quemador de gas o elemento eléctrico. TENGA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extinguen inmediatamente, DESALOJE EL LUGAR Y LLAME A LOS BOMBEROS.

b) NUNCA TOME UNA SARTÉN EN LLAMAS, podría sufrir

quemaduras.

c) NO UTILICE AGUA, incluidas bayetas o toallas húmedas ya

que se produciría una violenta explosión de vapor.

d) Utilice un extintor SÓLO si:

1) Sabe que dispone de un extintor de la clase ABC y conoce su funcionamiento.

2) El fuego es pequeño y se encuentra en la misma zona donde se inició.

3) Ha llamado a los bomberos.

4) Puede luchar contra el fuego teniendo una salida a su espalda.

Basado en “Consejos de seguridad para fuegos se cocina” publicado por NFPA.

FUNCIONAMIENTO

Coloque siempre las rejillas y los filtros de seguridad en su lugar correspondiente. Sin estos componentes, los ventiladores en funcionamiento podrían atrapar su pelo, sus dedos o su ropa.

El fabricante declina toda responsabilidad en caso de fallo de cumplimiento de las instrucciones aquí facilitadas para la instalación, el mantenimiento y el uso adecuado del producto.

Elfabricantedeclinaademástodaresponsabilidadpordaños

ocasionados por negligencia y la garantía de la unidad queda canceladaautomáticamentecomoconsecuenciadeunmantenimiento incorrecto.

I PRECAUCIÓN

Equipo operado automaticamente - para reducir el riesgo de lastimarse desconecte de la linea antes de dar servicio.

Page 31

• Use esta unidad de la manera para la que fue diseñada por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante.

• Electrodoméstico diseñado exclusivamente para su uso en interiores.

• Antes de dar servicio o limpiar la unidad, apague el suministro de energía en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que se encienda accidentalmente el suministro de energía. Cuando el medio de desconexión del servicio no se pueda bloquear, sujete de manera segura un dispositivo de advertencia prominente, como podría ser una etiqueta, al panel de servicio.

• Limpie la unidad de acuerdo a las instrucciones descritas en este manual para evitar riesgo de incendio.

• El trabajo de instalación y cableado se debe llevar a cabo por una persona(s) caliﬁcada(s), en conformidad con todos loscódigosyestándaresaplicables,incluyendoconstrucciones clasiﬁcadas como resistentes al fuego.

• En caso de que su cordón de alimentación llegase a sufrir un daño parcial o total no trate de repararlo acuda al centro de servicio marcado en su garantía o bien con un técnico especialista para su sustitución.

• Es necesario que haya suﬁciente aire para la adecuada combustión y ventilación de gases a través del conducto (la chimenea) del equipo que consume combustible, para

evitarqueocurracontratiro.Sigalaguíaylosestándaresde

seguridad del fabricante del equipo de calefacción.

• Cuando corte o taladre en una pared o techo, no dañe el cableado ni otros servicios públicos.

• Los ventiladores con conductos siempre deben dar salida al aire hacia el exterior. NOTA : Sólo para versión Aspirante.

• Para usarse solamente en ventilación común. No lo utilice para ventilar materiales y vapores peligrosos o explosivos.

• Sólouseconductosmetálicos.

RECOMENDACIONES GENERALES

• Nunca deje las unidades de superﬁcie sin vigilancia cuando estén en ajustes altos. Los derrames por hervor causan salpicaduras grasosas y humeantes, las cuales pueden encenderse. Caliente los aceites lentamente y con ajustes bajos o medios.

• Siempre ENCIENDA LA CAMPANA cuando cocine.

• Limpie los ﬁltros anti-grasa con frecuencia (al menos cada

2 meses). No permita que se acumule la grasa en el ﬁltro. Aplica para ﬁltros de aluminio.

• Se recomienda cambiar los ﬁltros de carbón cada 6 meses.

• No ﬂamear alimentos bajo la campana de cocina.

• Use cacerolas del tamaño adecuado. Siempre use utensilios

de cocción que sean los adecuados para el tamaño del elemento de la superﬁcie.

• Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas o carezcan de experiencia o conocimiento a menos que dichas personas reciban supervisión o capacitación del funcionamiento del aparato por una persona responsable de su seguridad.

• Los niños deben supervisarse para asegurar que ellos no empleen los aparatos como juguete.

• No use el ventilador de la campana con ningún dispositivo semiconductor para el control de la velocidad.

Page 32

REQUISITOS ELÉCTRICOS Y DE INSTALACIÓN

IMPORTANTE

Cumpla todas las normativas y ordenanzas gubernamentales. Es responsabilidad del cliente:

• Ponerse en contacto con un instalador eléctrico cualiﬁcado.

• Asegurarse de que la instalación eléctrica es adecuada y

en conformidad con National Electrical Code, ANSI/NFPA 70 (última edición*) o CSA Standards C22.1-94, Canadian Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*) y toda la normativa y las ordenanzas locales.

• Si la normativa lo permite y se utiliza un cable de toma a tierra independiente, se recomienda que un electricista cualiﬁcado determine si la difracción de onda de tierra es la adecuada.

• No ubique la toma a tierra en una tubería de gas.

• Sinoestásegurodequelacampanaestácorrectamente

conectada a tierra, consulte a un electricista cualiﬁcado.

• No coloque ningún fusible en el circuito neutral o con vuelta por tierra.

IMPORTANTE

• Guarde las instrucciones de instalación para su uso por parte del inspector de electricidad.

• Lacampanadebeestáconectadaúnicamenteconhilode

cobre.

• La campana debe estar conectada directamente al desco- nectadorconfusible(odisyuntor)mediantecanalmetálico

de cables eléctricos.

• Los tamaños de cable deben cumplir los requisitos de la National Electrical Code, ANSI/NFPA 70 (última edición*) o CSA Standards C22.1-94, Canadian Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*) y toda la normativa y las ordenanzas locales.

• Es preciso colocar un conector de canal de cables enumerado en U.L. o C.S.A. en cada extremo del canal de cables de fuente de alimentación (en la campana y en la caja de conexiones).

Sepuedenobtenercopiasdelosestándaresenumeradosen:

* National Fire Protection Association Batterymarch Park Quincy, Massachusetts 02269 ** CSA International 8501 East Pleasant Valley Road Cleveland, Ohio 44131-5575

ANTES DE INSTALAR LA CAMPANA

1 Paraobtenerunacirculacióndelujodeairemásecaz,

utilice un tubo de tramo recto o el menor número posible de tubos acodados.

PRECAUCIÓN: el conducto de ventilación solamente debe tener salida hacia la parte exterior del ediﬁcio.

2 Para realizar la instalación, se necesitan al menos dos

personas.

3 La campana se ajusta mediante material adecuados para

la mayoría de superﬁcies; consulte a un instalador cualiﬁcado para comprobar si quedan perfectamente ajustados al armario o a la pared. No emplee tubos flexibles.

4 Las instalaciones en CONDICIONES CLIMÁTICAS FRÍAS

deben tener instalado un regulador de contratiro adicional para minimizar el ﬂujo de aire inverso y una rotura térmica

nometálicaparaminimizarlaconduccióndetemperaturas

externas como parte de los tubos. El regulador debe de encontrarse en la parte de aire frío de la rotura térmica.

Laroturadebe estarlosmás cercaposible allugardonde

los tubos entran en la parte caliente de la casa.

5 Aire limpio: Las normativas locales para ediﬁcios pueden

requerir el uso de sistemas de aire limpio cuando se utilizan sistemas de ventilación mediante tubos superiores al CFM especiﬁcado de movimiento de aire.

6 El CFM especiﬁcado varía de una zona a otra.

Para conocer los requisitos especíﬁcos de su zona, consulte a un profesional de HVAC.

DIMENSIONES DEL PRODUCTO

Modelos

ECL630S3 ECL136S3 ECL142S3 ECL148S3

A 30”(76 cm) 36”(91.1 cm) 42”(106.5 cm) 48”(121.7 cm)

B 25” (63.5 cm)

C 18” (45.7 cm)

D 12” (30.3 cm)

E 1

F 29

G 7

⁄8” (74 cm) 351⁄8” (89.2 cm) 411⁄8” (104.5 cm) 471⁄8” (119.7 cm)

H 2

⁄8” (5.7 cm)

⁄2” (19 cm)

⁄16” (6.5 cm)

⁄8” (1 cm)

Page 33

LISTA DE MATERIALES

Remoción de la confección

I PRECAUCIÓN

Quite la caja cuidadosamente, use guantes para protegerse contra los bordes aﬁlados.

I ADVERTENCIA

Quite la película de protección que cubre el producto antes de ponerlo en funcionamiento.

Partes Suministradas Piezas Partes Suministradas Piezas

Ensambledelacampanaconlámparas

LED previamente instaladas

6x80 mm

6x16 mm

3.5x9.5 mm

4.2x19 mm

Tornillos para graseras

Adaptador Torx 20

Transición redonda de 10”

Rondana Ø 6.4x11 mm

Rondana Ø 5.3x20 mm

10x50 mm

Soporte de graseras

Graseras

30”, 36”, 42”: 1

48”: 2

30”, 36”, 42”: 2

48”: 3

Herramientas necesarias

•Taladro

•Broca1

•Broca

•Brocaparaoriciospiloto

⁄4” (3.0 cm)

⁄16” (4.8 cm)

⁄8” (3.0 mm)

•Lápiz

•Pinzasparacortarypelarcable

•Cintamétrica,reglaoexómetro

•Pistolaselladorayresanadoraprueba

de agua

•Destornilladorplano

•DestornilladorPhillips

•Caladoraosierra

•Tijerasparacortedemetal

Piezas no suministradas

Accesorios opcionales

KIT # Parte

Kit de Extensión

de Chimenea 6”

Kit de Extensión

de Chimenea 12”

Lámpara de calor

con 2 bombillas

175W

Kit de rejillas de

acero inoxidable y

contra

salpicaduras

30”

(76 cm)

36”

(91.54 cm)

42”

(106.5 cm)

48”

(121.7 cm)

KIT02159 KIT02158 KIT02622 KIT02164

KIT02160 KIT02161 KIT02623 KIT02165

KIT0142857 KIT0142858 KIT0142861 KIT0142863

KIT0142864 KIT0142867 KIT0142868 KIT0142870

Page 34

Opciones de ventilación

Siga detenidamente las instrucciones expuestas en este manual. Se declina toda responsabilidad de cualquier inconveniencia, daños o incendios eventuales ocasionados por el incumplimiento de las instrucciones de este manual.

Descarga horizontal Descarga vertical

Use un sistema de ventilación redondo de 10” (25.4 cm) y una transición redonda de 10” (25.4 cm) para descargar gases y vapor procedentes de la cocina al exterior.

D A

A. Transición redonda de 10” (25.4 cm)

B. Conducto de 10” (25.4 cm)

C. Gabinete D. Codo 90°

Preparación

No corte una vigueta o un perno a menos que sea absoluta-

mentenecesario.Sifueranecesarioefectuarelcorte,deberá

construirse un marco de soporte. Se suministra el material de ajuste necesario para ﬁjar la campana a la mayoría de tipos de muro o techo. No obstante, un técnico cualiﬁcado debe comprobar la idoneidad de los materiales de acuerdo con el tipo de muro o techo. Antes de efectuar algún corte, asegúrese de que existe el espacio libre adecuado en el techo o muro para la expulsión del aire.

B A

A. Transición redonda de 10” (25.4 cm)

B. Conducto de 10” (25.4 cm)

C. Gabinete

I PRECAUCIÓN

Para la instalación de estufas de gas: instale esta campana de tal manera que la cornisa inferior se encuentre a 30” (76.2 cm) sobre la superﬁcie de cocción. Para la instalación de estufas eléctricas/inducción: instale esta campana de tal manera que la cornisa Inferior se encuentra a no menos de 24” (61 cm) sobre la superﬁcie de cocción.

Nohayunaalturamáximadeinstalación,sinembargo,serecomiendanoinstalarestacampanaamásde36”(91.4cm)sobre

la superﬁcie de cocción. Por cada pulgada (2.54 cm)

superiora36”(91.4 cm),disminuirálaecienciaenlacaptura

de humo y humedad, así como el desempeño de ventilación. Para uso electrodoméstico.

POR FAVOR, LEA EL MANUAL DE INSTALACIÓN PARA UNA INSTALACIÓN ESPECÍFICA. Antes de seleccionar la campana,

compruebelaalturadeltechoylaalturamáximadelacampana.

Page 35

Instalación

• Se recomienda que el sistema de ventilación sea instalado antes de que se instale la campana para cocina.

• Siestáinstalandoelprotectoropcionalcontrasalpicaduras conestantesparalámparasdecalor,sigalasinstrucciones

incluidas con ese producto.

• Si es posible, desconecte y deslice la estufa fuera de la apertura de instalación del gabinete de la cocina para

permitirunaccesofácilalmuroposterior.

• Antes de hacer recortes, asegúrese de que haya una

distancia adecuada dentro del techo o la pared para la ventilación del escape.

• Veriﬁque que todas las piezas de instalación se hayan eliminado de la caja de empaque.

1 Desconecte el suministro de energía. 2 Decida qué método de ventilación usar: a través del techo,

de la pared o sin ducto.

NOTA: Estacampanaestáconfiguradaparaexpulsarel

aire por la salida superior. Si decide usar la salida posterior, debe remover la cubierta trasera y colocarla en la salida superior.

3 Seleccione una superﬁcie plana para ensamblar la campa-

na para cocina. Cubra dicha superﬁcie..

Métodos de Ventilación

Salida Superior

Ducto vertical de Ø 10” (25.4 cm) Use el diagrama o la campana como plantilla y marque las ubicaciones del ducto, cableado y tornillos de instalación en la cara inferior del gabinete o techo.

⁄4”

(133mm)

Ø 1”

(25.4 mm)

PARED

⁄2” 10

(266 mm)

51⁄4”

(133mm)

⁄4” (19 mm)

Salida posterior

Conducto horizontal Ø 10” (25.4 cm) Usar el diagrama o la campana como plantilla y marcar los puntos en el muro para el trabajo del conducto, la instalación eléctrica y

las ranuras de los tornillos de instalación.

ECL630S3 ECL136S3 ECL142S3 ECL148S3

A 30” (760 mm) 36” (912 mm) 42” (1066 mm) 48” (1217 mm)

B 9

C 4” (100 mm)

D 7

E 3

⁄16” (87 mm) 5” (127 mm) 513⁄16” (147 mm) 69⁄16” (167 mm)

F 2

G 7

H 2” (50 mm)

I 6

J 3

Ø 1”

(25.4 mm)

⁄16” (75 mm) 55⁄16” (135 mm) 57⁄8” (149 mm)

C C

⁄4”

(133mm)

51⁄4”

(133mm)

⁄8” (250 mm)

⁄16” (192.6 mm)

⁄2” (192 mm)

⁄8”(157 mm)

⁄16”(94 mm)

EE D

PARTE

SUPERIOR

4”

⁄2”

1 Remueva los ﬁltros de grasa. 2 Retire los tornillos de instalación del motor. Ponga los

tornillos en un lugar seguro con el ﬁn de usarlos de nuevo.

(102 mm)

(266 mm)

FRENTE DE LA CAMPANA

ECL630S3 ECL136S3 ECL142S3 ECL148S3

A 30” (760 mm) 36” (912 mm) 42” (1066 mm) 48” (1217 mm)

B 12” (305 mm)

C 1” (25.4 mm)

D 2

E 7

F 3

G 2” (50 mm)

H 3

⁄16” (90 mm) 515⁄16” (150 mm) 67⁄16” (164 mm)

⁄8” (65 mm)

⁄2” (190 mm)

⁄2” (89 mm)

3 Libere los dos clips de sujeción del motor de la parte

superior de la campana.

Page 36

4 Voltee la base del motor a la cara posterior de la campana.

5 Inserte los dos clips de sujeción del motor a la parte

posterior de la campana. Asegure el motor con los 4 tornillos previamente retirados.

Instalación en la pared

I ADVERTENCIA

USE DOS O MÁS PERSONAS PARA MOVER E INSTALAR LA CAMPANA DE COCINA. NO SEGUIR ESTA INSTRUCCIÓN PUEDE OCASIONAR UNA LESIÓN EN LA ESPALDA U OTRO TIPO DE LESIONES.

Importante: La armadura debe ser capaz de cargar hasta 150 lbs.

Lacampanaestáunidaalaparedconelsoportedemadera queestáunidoalaparteposteriordelacampana.

• Determine y marque la línea central en el muro donde se

instalarálacarcasadelacampana.

• Seleccione la altura de instalación “X”.

• Marque una línea horizontal de referencia en la pared.

• Retire el soporte de madera de la parte trasera de la

campana retirando los 2 tornillos que lo sujetan en la parte interna. Ubique y nivele a parte superior del soporte de madera a 15⁄” (39.1 cm) por encima de la línea horizo tal previamente marcada y centre dicho soporte con la línea de centro vertical. Use 2 tornillos de 6 x 80 mm para instalar el soporte de madera.

• Deje la cabeza del tornillo despegada aproximadamente

⁄4” (6.4 mm) de la base para deslizar la campana en su

lugar.

153⁄8”

(39 cm)

“x”

A. Soporte de madera

B. Parte inferior de la campana

D. Dimensión “X” = Altura de montaje de la campana

C. Línea central

NOTA : Los tornillos provistos para montar esta campana deben sujetarse en madera sólida; no únicamente en yeso.

Complete la preparación

1 Determine y realice todos los cortes necesarios en la

pared o techo para el sistema de ventilación. Instale el sistema de ventilación antes de instalar la campana. Consulte la sección “Metodos de ventilación”.

2 Determinelaubicacióndondesepasaráelcablede

alimentación a través de la pared.

3 Taladre un oriﬁcio de ⁄ “(3.2 cm) en esta ubicación. 4 Tire del cable de alimentación suﬁciente a través de la pa-

redparapermitirunafácilconexiónalacajadeterminales.

5 Retire la cubierta de la caja de conexiones y déjela a un lado. 6 Quiteelprecorteremoviblequeestáenlacajadeterminales

e instale un protector de cables de 1⁄2” que esté en la lista de UL o esté aprobado por CSA.

7 Coloque la campana cerca de su posición de montaje y

pase el cable de la fuente de alimentación (suﬁciente para realizar la conexión).

8 Apriete los tornillos.

Montaje de la campana

La campana se ﬁja a la pared mediante los 2 tornillos de montaje en el soporte de madera montado en la pared en la sección “Instalación de los tornillos de montaje de la campana”.

1 Con2ómáspersonas,cuelguelacampanaextractoraen

la pared colocando los oriﬁcios ranurados en la campana extractora sobre los 2 tornillos montados en el soporte de madera montado en la pared.

NOTA: Si su instalación utiliza la cubierta del conducto opcional, el sistema de ventilación debe conectarse a la campana y la cubierta del conducto montada en la parte superior de la campana antes de apretar los tornillos de montaje.

⁄4”

(6,4 mm)

Page 37

2 Empuje la campana extractora hacia arriba en las ranuras

estrechas, alinee la parte inferior de la campana con la línea horizontal, nivele la campana y apriete los 2 tornillos de montaje.

3 Marque 2 ubicaciones del punto central del oriﬁcio de

montaje inferior. Taladre oriﬁcios guía de ⁄ “(0.32 cm) si

losoriciosestánubicadosenlamadera.Silosoriciosno estánubicadosenlamadera,taladredosoriciosguíade

⁄ “(0.95 cm) e inserte anclajes de pared de 10 x 50 mm. Instale tornillos de 2 - 6 x 80 mm con rondanas de D5.3 x 20 mm en los anclajes de montaje inferiores y apriételos.

Instale la transición

• Instale la transición de ventilación redonda de 10“ (25.4 cm) x 10” (25.4 cm) en la parte superior o posterior de la campana (según su instalación), utilizando 4 tornillos de

3.5 x 9.5 mm.

NOTA: El adaptador/amortiguador de escape se puede instalar hasta 1 pulgada a cada lado del centro de la campana para acomodar los conductos descentrados. En instalaciones donde la campana esté demasiado descentrado, puede ser necesario recortar un extremo del conector del conducto para despejar la abrazadera del cable eléctrico.

Instale el motor interno de la campana

A. Tornillos de montaje

B. 4 tornillos 4.2 x 19 mm

C. Rondanas D5.3 x 20mm

D. 2 tornillos 6 x 80 mm

5 Instale 4 tornillos de 4.2 x 19 mm a través de la parte pos-

terior de la campana en el soporte de madera y apriete.

6 Conecte el sistema de ventilación a la campana. Selle

todas las juntas con abrazaderas.

1 Retire los ﬁltros de grasa de la campana extractora.

Consulte la sección “Mantenimiento” en la Guía de uso y cuidado.

2 Instale el motor dentro de la campana con la conexión de

cableado a la izquierda para el sistema de motor individual y al frente o en la parte superior para el sistema de motor doble.

Montaje del motor individual

A. Conexiones de cableado.

Montaje del motor doble

A. Conexiones de cableado.

Page 38

3 Deslice la brida de montaje izquierda debajo del soporte

de montaje del motor.

A. Soporte de montaje del motor B. Brida de montaje izquierda

3 Pase los cables y el conector de la fuente de alimentación

desde la campana a través del oriﬁcio en el extremo derecho de la placa de montaje del motor.

A. Orificio de la placa de montaje del motor

B. Cables y conector de la fuente de alimentación

4 Empuje hacia arriba la parte frontal del ensamble de motor

y atórelo en el clip de montaje.

NOTA: El clip de montaje debe estar por fuera de la ranura del ensamble motor.

A. Tornillo con rondana

B. Orificio de montaje

6 Conecte el cable de alimentación al conector de la caja de

cables del ensamble motor.

A. 4-tornillos de montaje 4x8 mm

C. Tornillos de seguridad

A. Ensamble de motor

B. Clip sujesor

5 Alinee los oriﬁcios e instale con 6 x 16 mm tornillos y

rondanas de 6.4 mm.

Page 39

Conexión eléctrica

Complete la instalación

Características eléctricas (nominales)

Modelo ECL630S3

Voltaje 120 V+/- 10%

Corriente 4.1 A 7.6 A 7.7 A

Frecuencia 60 Hz

Potenciamáx.

delámparas

Consumo

energía

Modo de

espera

Modo de

operación

0 W/h 0.103 W/h 0 W/h

463.5 W/h 891.8 W/h 857.7 W/h

ECL136S3 ECL142S3

ECL148S3

2 x 7.5 W 4 x 7.5 W

I ADVERTENCIA

PELIGRO DESCARGA ELÉCTRICA.

I ADVERTENCIA

DESCONECTE EL SUMINISTRO DE ENERGÍA ANTES DE DARLE MANTENIMIENTO. VUELVA A COLOCAR TODOS LOS COMPONENTES Y PANELES ANTES DE HACERLO FUNCIONAR. NO SEGUIR ESTAS INSTRUCCIONES PUEDE OCASIONAR LA MUERTE O CHOQUE ELÉCTRICO.

• Quiteelprecorteremoviblequeestáenlacajadeterminales e instale un protector de cables de 1⁄2” que esté en la lista de UL o esté aprobado por CSA.

Vuelva a colocar los filtros. Verifique el funcionamiento de la campana.

Si la campana extractora no funciona:

• Compruebesieldisyuntorestádesconectadoosehan

fundido los fusibles.

• Desconecte el suministro eléctrico. Compruebe si el cableado es correcto.

Paraconseguirelfuncionamientomásecazdelanueva

campana extractora, lea la sección “Mantenimiento”. Para disponer de una referencia sencilla, siga las Instrucciones de instalación y la Guía de uso y mantenimiento.

Descripción de la campana

A. Cables blancos B. Cables negros C. Conectores de cables aprobados por UL

D. Cables verdes (o desnudos) y

amarillos - verdes de puesta a tierra E. Cable de alimentación F. Sujeta cable de ½” (aprobado por

UL o CSA)

• Use conectores de cables que estén en la lista de UL y conecte los cables negros (B) juntos.

• Use conectores de cables que estén en la lista de UL y conecte los cables blancos (A) juntos.

I ADVERTENCIA

PELIGRO DE CHOQUE ELÉCTRICO.

I ADVERTENCIA

CONECTE EL MOTOR A TIERRA. CONECTE EL CABLE DE TIERRA AL CABLE VERDE Y AMARILLO DE CONEXIÓN A TIERRA EN LA CAJA DE TERMINALES. NO SEGUIR ESTAS INSTRUCCIONES PUEDE OCASIONAR LA MUERTE O CHOQUE ELÉCTRICO.

• Conecte el alambre verde (o desnudo) de puesta a tierra del suministro de energía doméstico al alambre amarillo verde de puesta a tierra (D) en la caja de terminales usando conectores de alambres que estén en la lista de UL.

• Cierre y asegure nuevamente la cubierta de la caja de terminales.

1. Controlesdelámparaymotor

2. LámparasLED

3. Manija de ﬁltro de grasa

4. Filtro para grasa

Page 40

Control

Esta campana esta diseñada para remover humo, vapores de

cocinayoloresdeláreadecocina.Paramejoresresultados,

encienda la campana antes de cocinar y permita que opere algunos minutos después de haber terminado de cocinar para dispersar todo el humo y olores de la cocina. Los controles

estánlocalizadosenlapartecentraldelacampana.

Ocultar las perillas

• Usted puede ocultar las perrillas de los controles solo al presionar estos hacia abajo.

Controles

• Presione nuevamente para mostrar las perrillas y habilitar lasfuncionesdelaslámparasydelmotor.

A.ControldelámparasLED

B. Control de velocidades del motor

Funcionamiento de las lámparas

1. Gire el control a la posición “ON” para encender las luces.

2. Gire el control a la posición “OFF” para apagar las luces.

Funcionamiento del motor

1. Gire el control a la posición “1” para encender la campana.

2. Gire el control a la velocidad deseada.

3. Gireelcontrolalaposición“MAX”paraobtenerlamáxima potencia de su campana.

4. Gire el control a la posición “OFF” para apagar su campana.

Encendido automático del motor

Lacampanadecocinaestáequipadaconunsensorqueenciende automáticamente el motorcuando éstadetecta un exceso decaloreneláreadecontrol.Cuandoelcontroldelmotoresté enlaposición“OFF”,estesensorencenderáelmotoramáxima

velocidad cuando sea necesario. Cuando el calor disminuya, el

motorseapagará.Cuando el control del motor esté en laposiciónde encendido,elsensordecalornoestará activadoyla campanadecocinafuncionaránormalmente.

Page 41

Mantenimiento

Limpieza

Superﬁcies exteriores:

Para evitar el daño en las superﬁcies externas, no use estropajos de acero ni jabonosos. No use limpiadores de base de cloro. Siempre séquelo con un paño para evitar manchas de agua.

• Limpiador de acero inoxidable o polish.

• Detergente líquido y agua.

• Límpielo con un paño suave húmedo o esponja no  abrasiva,enjuágueloconagualimpiayséqueloconunpaño.

Filtros metálicos y graseras: 1 Use ambas manos para retirar los ﬁltros. 2 Sujete las manijas de los ﬁltros, jale hacia el frente de la

campana y empuje hacia abajo para retirarlo. Repita el proceso para cada ﬁltro.

A. Filtro de grasa

3 Remueva las graseras.

A. Grasera

5 Lavelosltrosmetálicosylasgraserasenlavaplatosocon

solución jabonosa caliente.

6 Vuelva a colocar las graseras. 7 Reinstale los ﬁltros.

A. Filtro de grasa

Reemplazo de las lámparas LED

Apaguelacampanadecocinayespereaquelalámparase

enfríe.

Paraevitardañosenlanuevalámparaoquesedisminuyala vidaútildeésta,notoquelalámparadirectamenteconlos

dedos descubiertos. Reemplace usando algún pañuelo o

usandounosguantesdealgodónalmanejarlalámpara. Silasnuevaslámparasnofuncionancorrectamente,asegúrese

de que estén insertadas correctamente antes de llamar al servicio técnico.

1 Desconecte la corriente. 2 Gire el contador hacia el sentido contrario a las agujas del

reloj.

3 Remuevala lámparay reemplácela con la nuevalámpara

LED de máximo 120-volt,7.5 Wpara unabase de GU10.

Gírelo en el sentido de las agujas del reloj para bloquearlo en su lugar.

4 Repitalospasos2-3paralasotraslámparas. 5 Reconecte la corriente.

4. Coloque el soporte de graseras usando los tornillos incluidos.

A. Graseras

B. Soporte de graseras

C. Tornillos (2) del soporte de graseras

Page 42

ELICA North America

GARANTÍA LIMITADA DE DOS AÑOS

PARA OBTENER SERVICIO DENTRO DE GARANTÍA

El propietario debe presentar su recibo original de la compra. Guarde por favor una copia de su recibo de compra como prueba, para recibir el servicio dentro del periodo de garantía.

PARTES Y GARANTÍA DE SERVICIO

Por el periodo de dos (2) años desde la fecha original de la compra, Elica proveerá, gratuitamente, partes no-consumibles o componentes que hayan fallado debido a defectos de fabricación. Durante estos dos (2) años de garantía limitada, Elica también proveerá gratuitamente, todo el servicio en casa y mano de obra necesaria para reemplazar cualquier parte defectuosa.

QUÉ NO ESTÁ CUBIERTO

• Daños o fallas del producto causados por accidente o actos de Dios, tales como inundaciones incendios o

terremotos.

• Daños o fallas causadas por alteración del producto o por el uso de partes no-originales.

• Daños o fallas del producto causados durante la entrega, manejo o instalación.

• Daños o fallas del producto causados por abuso del usuario.

• Daños o fallas del producto causados por reemplazo de fusibles dañados o reseteo de interruptor de circuito.

• Daño o fallas causados por el uso del producto en un ambiente comercial (no doméstico).

• Viajes de servicio para proporcionar orientación de uso o instalación.

• Bombillas, ﬁltros de carbón o metal y cualquier otra parte consumible.

• Desgaste normal.

• Desgaste terminal debido a abusos del usuario, mantenimiento inadecuado, uso de productos / toallas de limpieza

corrosivos o abrasivos y por uso de limpiadores para hornos.

QUIÉN ESTÁ CUBIERTO

Esta garantía se extiende al comprador original de productos adquiridos para uso residencial en Norte América (incluyendo Estados Unidos, Guam, Puerto Rico, Islas Vírgenes de EU y Canadá).

Esta garantía no es transferible y aplica solamente al comprador original y no se extiende a propietarios subsecuentes del producto. Esta garantía se expresa en lugar de otras garantías, expresadas o implicadas, incluyendo, pero no limitada a ninguna garantía implicada de comercialización o adaptada para propósitos particulares y cualquier otra obligación por parte de Elica North America, considerando, sin embargo, que si la negación de garantías implícitas es inefectiva bajo la ley aplicable, la duración de cualquier garantía implícita será limitada a dos (2) años desde la fecha original de compra o por el periodo necesario como sea requerido por la ley aplicable.

Esta garantía no cubre cualquier daño especial, incidental y/o consecuente, ni pérdidas de ganancias, sufridas por el comprador original, sus clientes y/o usuarios del producto.

A QUIÉN CONTACTAR

Para obtener Servicio bajo Garantía o para cualquier pregunta relacionada a Servicio: Favor de llamar a:

• Servicio Elica North America, llame a 1-888 732 8018

• Para el Este de Canadá, llame a Servicios AGI a 1-888 651 2534. Pregunte por el Departamento de Servicio al Cliente

• elica@servicepower.com

Page 43

ELICA Latinoamérica

GARANTÍA LIMITADA DE DOS AÑOS

PARA OBTENER SERVICIO DENTRO DE GARANTÍA

El propietario debe presentar su recibo original de la compra. Guarde por favor una copia de su recibo de compra como prueba, para recibir el servicio dentro del periodo de garantía.

PARTES Y GARANTÍA DE SERVICIO

Por el periodo de dos (2) años desde la fecha original de la compra, Elica proveerá gratuitamente, a través de sus distribuidores, partes no-consumibles o componentes que hayan fallado debido a defectos de fabricación. Durante estos dos (2) años de garantía limitada, Elica también proveerá gratuitamente, a través de sus distribuidores, todo el servicio en casa y mano de obra necesaria para reemplazar cualquier parte defectuosa.

QUÉ NO ESTÁ CUBIERTO

• Daños o fallas del producto causados por accidente o actos de Dios, tales como inundaciones incendios o

terremotos.

• Daños o fallas causadas por alteración del producto o por el uso de partes no-originales.

• Daños o fallas del producto causados durante la entrega, manejo o instalación.

• Daños o fallas del producto causados por abuso del usuario.

• Daños o fallas del producto causados por reemplazo de fusibles dañados o reseteo de interruptor de circuito.

• Daño o fallas causados por el uso del producto en un ambiente comercial (no doméstico).

• Viajes de servicio para proporcionar orientación de uso o instalación.

• Bombillas, ﬁltros de carbón o metal y cualquier otra parte consumible.

• Desgaste normal.

• Desgaste terminal debido a abusos del usuario, mantenimiento inadecuado, uso de productos / toallas de limpieza

corrosivos o abrasivos y por uso de limpiadores para hornos.

QUIÉN ESTÁ CUBIERTO

Esta garantía se extiende al comprador original de productos adquiridos para uso residencial en Latinoamérica.

Para cualquier defecto estético se tiene una garantía limitada por treinta (30) días de la fecha de compra del usuario ﬁnal.

garantía no es transferible y aplica solamente al comprador original y no se extiende a propietarios subsecuentes del

Esta producto. Esta garantía se expresa en lugar de otras garantías, expresadas o implicadas, incluyendo, pero no limitada a ninguna garantía implicada de comercialización o adaptada para propósitos particulares y cualquier otra obligación por parte de Elica , considerando, sin embargo, que si la negación de garantías implícitas es inefectiva bajo la ley aplicable, la duración de cualquier garantía implícita será limitada a dos (2) años desde la fecha original de compra o por el periodo necesario como sea requerido por la ley aplicable.

Esta garantía no cubre cualquier daño especial, incidental y/o consecuente, ni pérdidas de ganancias, sufridas por el comprador original, sus clientes y/o usuarios del producto.

A QUIÉN CONTACTAR

Para obtener Servicio bajo Garantía o para cualquier pregunta relacionada a Servicio:

PAÍS

MÉXICO

ECUADOR

PANAMÁ

GUATEMALA

HONDURAS

SALVADOR

BRASIL

PERÚ

COMPAÑÍA

ARTEXA MEXICO S.A. DE C.V.

DKOCINA

REPRESENTACIONES IDEALES S.A.

FERCO

LOFRA SUDAMERICA LTDA

LÍNEA HOGAR

CONTACTO

SERVICIO TÉCNICO

Martín Melgoza

Reinaldo Hidalgo

Domingo Murzi

Jackeline Estevez

Carlos Fleischfresser

Flavio Figari

MAIL CONTACTO

SERVICIO TÉCNICO

[email protected]

ﬂavio.ﬁ[email protected]

TELEFONO

SERVICIO TÉCNICO

+ 52.81.8625.5063

+ 593.260.4890

+ 507.392.3223 EXT 15

+ 502 421 9000

+ 41.3661.7006

+ 51 1 2418055

En caso de no existir un distribuidor en su localidad, favor de ingresar a www.elica.com/asistencia

Page 44
