Use, Care, and Installation Guide

Guide d’utilisation, d’entretien et d’installation

Guía de instalación, uso y mantenimiento

READ AND SAVE THESE INSTRUCTIONS

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

LEA Y GUARDE ESTAS INSTRUCCIONES

English

Contents page 3

French

Spanish

Sommaire page 26 Contenido página 50

English

Contents

Important safety Notice ................................................................................................ 4

Electrical & Installation requirements......................................................................... 6

Electrical requirements.................................................................................................................................6

Before installing the hood.............................................................................................................................7

List of Materials............................................................................................................. 8

Parts supplied...............................................................................................................................................8

Parts not supplied.........................................................................................................................................8

Dimensions and Clearances ........................................................................................ 9

Ducting Options and Examples................................................................................. 10

Venting methods ........................................................................................................................................10

Preparation.................................................................................................................................................11

Installation ................................................................................................................... 12

Installation - Ducting version ......................................................................................................................12

Installation - Ductless (Recirculating) version ............................................................................................17

Description of the hood & Controls .......................................................................... 22

Controls ......................................................................................................................................................22

User Servicing and Maintenance Instructions......................................................... 24

Cleaning .....................................................................................................................................................24

Grease Filter...............................................................................................................................................24

Replacing the light bulb..............................................................................................................................25

Charcoal Filter ............................................................................................................................................25

APPROVED FOR RESIDENTIAL APPLIANCES

FOR RESIDENTIAL USE ONLY

READ AND SAVE THESE INSTRUCTIONS

PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING. INSTALLATION MUST COMPLY WITH ALL LOCAL CODES. IMPORTANT: Save these Instructions for the Local Electrical Inspector’s use. INSTALLER: Please leave these Instructions with this unit for the owner. OWNER: Please retain these instructions for future reference. Safety Warning: Turn off power circuit at service panel and lock out panel, before wiring this appliance. Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit

READ AND SAVE THESE INSTRUCTIONS

Important safety Notice

CAUTION

FOR GENERAL VENTILATING USE ONLY. DO NOT OR EXPLOSIVE MATERIALS OR VAPOURS.

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: A. Use this unit only in the manner intended

by the manufacturer. If you have questions, contact the manufacturer.

B. Before servicing or cleaning the unit,

C. Installation Work and Electrical Wiring

D. Sufficient air is needed for proper

E. When cutting or drilling into wall or

F. Ducted systems must always be vented

USE TO EXHAUST HAZARDOUS

switch power off at service panel and lock service panel disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

Must Be Done By Qualified Person(s) In Accordance With All Applicable Codes & Standards, Including Fire-rated Construction.

combustion and exhausting of gases through the flue (Chimney) of fuel burning equipment to prevent back- drafting. Follow the heating equipment manufacturers guideline and safety standards such as those published by the National Fire Protection Association (NFPA), the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

ceiling, do not damage electrical wiring and other hidden utilities.

to the outdoors.

CAUTION

To reduce risk of fire and to properly exhaust air, be sure to duct air outside do not vent exhaust air into spaces within walls, ceilings, attics, crawl spaces, or garages.

WARNING

TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCT WORK.

Install this hood in accordance with all requirements specified.

WARNING

To Reduce The Risk Of Fire Or Electric Shock, Do Not Use This Hood With Any External Solid State Speed Control Device.

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE.

a) Never leave surface units unattended at

high settings. Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

b) Always turn hood ON when cooking at

high heat or when flambeing food (I.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).

c) Clean ventilating fans frequently. Grease

should not be allowed to accumulate on fan or filter.

d) Use proper pan size. Always use

cookware appropriate for the size of the surface element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS, IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE

FOLLOWING

a) SMOTHER FLAMES with a close-fitting

lid, cookie sheet, or other metal tray, then turn off the gas burner or the electric element. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

b) NEVER PICK UP A FLAMING PAN - you

may be burned.

c) DO NOT USE WATER, including wet

dishcloths or towels - a violent steam explosion will result.

d) Use an extinguisher ONLY if:

1) You know you have a class ABC extinguisher, and you already know how to operate it.

2) The fire is small and contained in the area where it started.

3) The fire department is being called.

4) You can fight the fire with your back to an exit.

Based on "Kitchen Firesafety Tips"

published by NFPA.

OPERATION

a. Always leave safety grills and filters in place. Without these components, operating blowers could catch onto hair, fingers and loose clothing.

The manufacturer declines all responsibility in the event of failure to observe the instructions given here for installation, maintenance and suitable use of the product. The manufacturer further declines all responsibility for injury due to negligence and the warranty of the unit automatically expires due to improper maintenance.

Electrical & Installation requirements

Electrical requirements

IMPORTANT

Observe all governing codes and ordinances.

It is the customer’s responsibility: To contact a qualified electrical installer. To assure that the electrical installation is adequate and in conformance with National Electrical Code, ANSI/NFPA 70 — latest edition*, or CSA Standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No.0-M91 - latest edition** and all local codes and ordinances.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path is adequate.

Do not ground to a gas pipe. Check with a qualified electrician if you are not sure range hood is properly grounded. Do not have a fuse in the neutral or ground circuit.

IMPORTANT

Save Installation Instructions for electrical inspector’s use.

The range hood must be connected with copper wire only.

The range hood should be connected directly to the fused disconnect (Or circuit breaker) box through metal electrical conduit.

Wire sizes must conform to the requirements of the National Electrical Code ANSI/NFPA 70 — latest edition*, or CSA Standards C22.1-94, Canadian Electrical Code Part 1 and C22.2 No. 0-M91 - latest edition** and all local codes and ordinances.

A U.L.- or C.S.A.-listed conduit connector must be provided at each end of the power supply conduit (at the range hood and at the junction box).

Copies of the standards listed may be obtained from:

* National Fire Protection Association Batterymarch Park Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley Road Cleveland, Ohio 44131-5575

Before installing the hood

1. For the most efficient air flow exhaust,

use a straight run or as few elbows as possible.

CAUTION: Vent unit to outside of

building, only.

2. At least two people are necessary for

installation. Wear gloves to protect against sharp edges.

3. Fittings material is provided to secure the

hood to most types of walls/ceilings, consult a Qualified Installer, check if they perfectly fit with your cabinet/wall.

4. Do not use flex ducting.

5. COLD WEATHER installations should

have an additional backdraft damper installed to minimize backward cold air flow and a nonmetallic thermal break to minimize conduction of outside temperatures as part of the ductwork. The damper should be on the cold air side of the thermal break.

The break should be as close as possible

to where the ducting enters the heated portion of the house.

6. Make up air: Local building codes may

require the use of Make-Up Air Systems when using Ducted Ventilation Systems greater than specified CFM of air movement.

The specified CFM varies from locale to

locale. Consult your HVAC professional for specific requirements in your area.

List of Materials

Parts supplied

• Blower unit housing

• Hood canopy

• Stainless steel mesh filter

• Halogen light bulb x 2

• Upper and lower Duct covers x 4

• Chimney structure

• Deflector, 3 pieces to assemble, (ductless version)

• 4 Casings

• Hardware Packet:

Control shaft Template Use, Care and Installation Guide Warranty Torx adapter T10 x 1 Torx adapter T20 x 1 6 washers 3,5x9,5 screws x 14 5x45 screws x 10 4x8 screws x 16 M4x7 screws x 10 4,2x15 screws x 4

Parts not supplied

• Duct, conduit and all tools required for installation.

• Ductless Recirculating Kit

To be used only in the Ductless

(Recirculating) version

includes: charcoal filter, charcoal filter

fixing devices.

Dimensions and Clearances

Ducting Options and Examples

Closely follow the instructions set out in this manual.

All responsibility, for any eventual inconveniences, damages or fires caused by not complying with the instructions in this manual, is declined.

Venting methods

The hood is equipped with a transition B for discharge of fumes to the outside (Ducting version).

Should it not be possible to discharge cooking fumes and vapour to the outside, the hood can be used in the Ductless (Recirculating) version. Attach a charcoal filter and the deflector F on the duct cover support bracket G. Fumes and vapours are recycled through the top grille H by means of a duct connected to the transition B and the transition mounted on the deflector F.

NOTE: For ductless (Recirculating) version only: purchase the Ductless Recirculating Kit. Minimum Duct Size (Ducting/Ductless version): 8" Round Pipe.

Preparation

Do not cut a joist or stud unless absolutely necessary. If a joist or stud must be cut, then a supporting frame must be constructed.

Fittings material is provided to secure the hood to most types of walls/ceilings. However, a qualified technician must verify suitability of the materials in accordance with the type of wall/ceiling.

Before making cutouts, make sure there is proper clearance within the ceiling or wall for exhaust vent.

Hood installation height above cooktop is the users preference. The lower the hood is above the cooktop, the more efficient the capturing of cooking odors, grease and smoke.

CAUTION: FOR GAS RANGES INSTALLATION: MOUNT THIS HOOD SO THAT THE

BOTTOM EDGE IS NOT LESS THAN 30" (76,2 CM) ABOVE THE COOKING SURFACE. FOR ELECTRIC RANGES INSTALLATION: MOUNT THIS HOOD SO THAT THE BOTTOM EDGE IS NOT LESS THAN 24" (61 CM) AND NOT MORE THAT 30" (76,2 CM) ABOVE THE COOKING SURFACE. HOUSEHOLD USE. PLEASE, READ INSTALLATION MANUAL FOR SPECIFIC APPLICATION. Check your ceiling height and the hood height maximum before you select your hood.

Installation

Installation - Ducting version

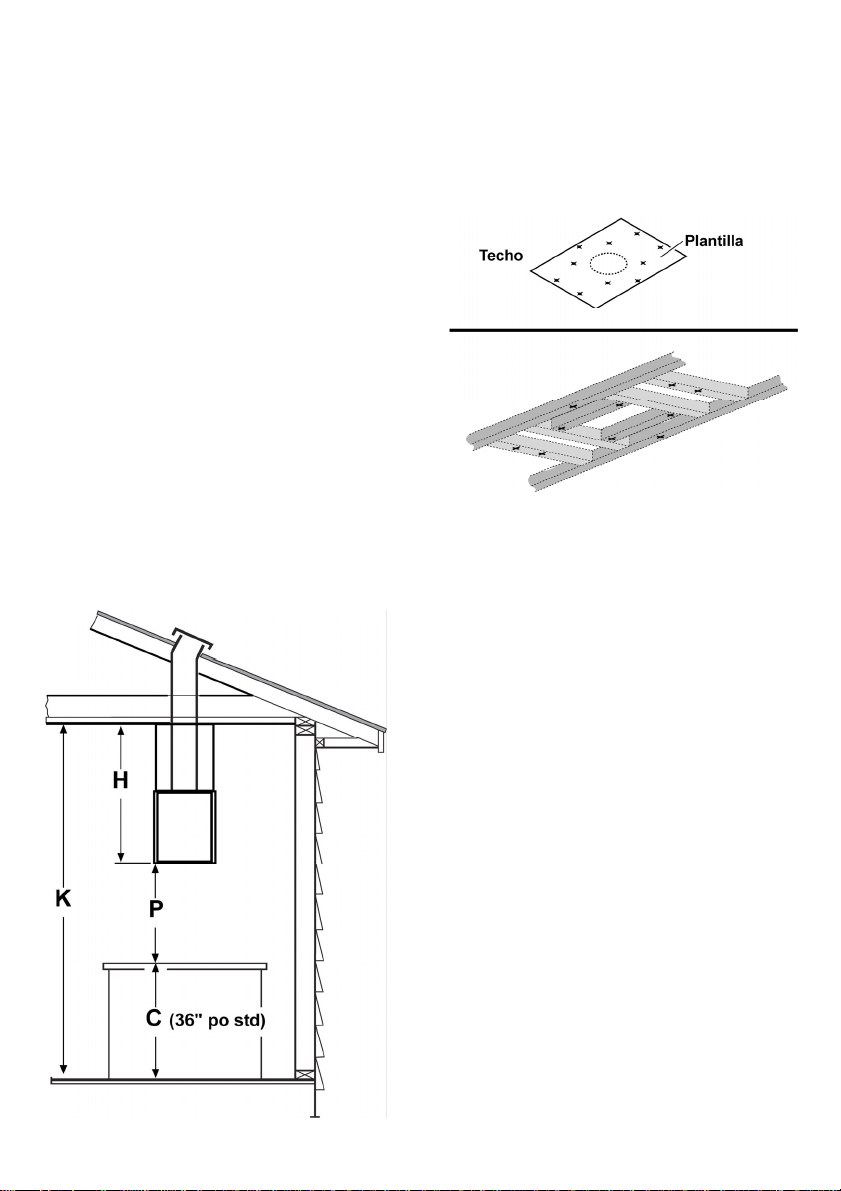

1. Pre-installation calculations

= Kitchen Height

C = Counter Height (36" standard) P = Prefered Height of Hood

Bottom above counter (Recommended 24”-30”)

H = Hood height your installation H = K – C – P

a) Select a hood preference height P that is

comfortable for the user. (from 24” to 30“). b) Calculate Hood height your installation H = K-C-P. c) Confirm that H is within the range of min to max H found for your model (See “Dimensions and clearances” paragraph). If not adjust your installation.

2. Preparation of mounting surface

Installing supports above ceiling drywall.

Note: Take into consideration the hood depth; the hood could be much deeper than the cooktop. a. Mark center lines of cooktop or range on

ceiling above. Use centerlines marked on ceiling to position the mounting template.

Note location of hood front (that indicated

with a printed arrow), side, and mounting holes indicated on template.

Note: Remember that printed arrow on

template corresponds to front of the hood and consequently to side where control panels will be located at the end of installation)

b. Remove and save template. Cut and

remove ceiling drywall. Install suitable length 2" x 4" lumber between joists to provide chimney mounting points as shown above. Use template for dimensions and required clearance.

Make sure to affix the added lumber

firmly and level. Consult a professional if you have difficulties or your installation is unique. Consult template and Figs.above.

c. Install a 8” exhaust duct and extend

length = H - 28“ from ceiling. Duct shall be securely fastened to joists. Do not use duct smaller than specified.

Attention: Duct installation is not required for non-vented (recirculating) installations d. Install 1/2" electrical conduit in location

marked on template and extend length from ceiling.

Note: If a Remote ventilator installation is

required/needed, then provide an additional hole/conduit.

e. Install drywall around duct and conduit;

then refinish ceiling, leave enough clearance for easy installation of chimney structure up to ceiling.

f. Tape Template in place and fit 4 screws

on mounting holes, do not tighten but leave a space of 1/2“, remove the template.

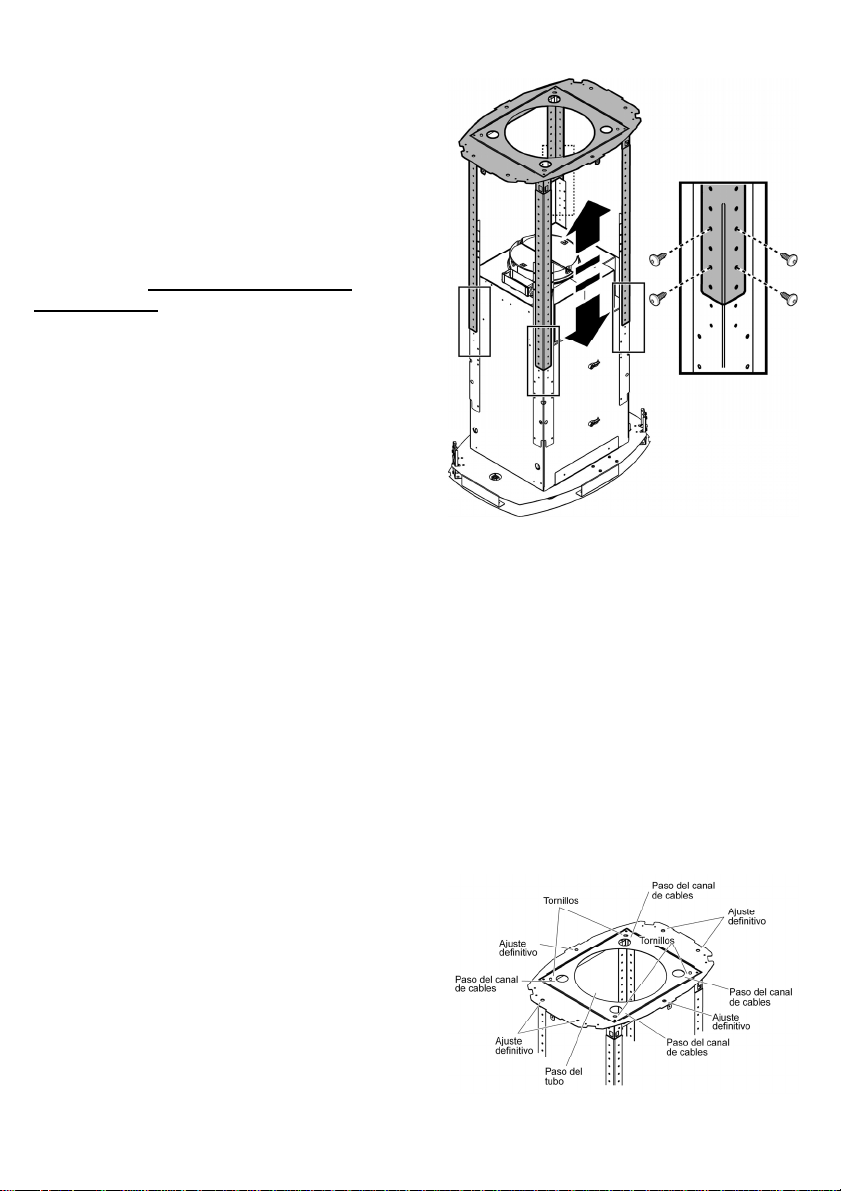

3. Regulate chimney structure and fix all

assembly parts with 4 screws to each bracket (16 screws in total), check structure is well assembled.

Note: If supplied, temporarily remove the

screws fixing the reinforcement bracket to the perforated frame (keep these screws in a safe place) and position it over the motor assembly.

The bracket should be fixed in place

again only after the perforated frame has been fitted to the ceiling.

4. Hook the frame onto the 4 screws.

WARNING

Excessive Weight Hazard Use two or more people to move and install range hood. Failure to do so can result in back or other injury.

Make final angular adjustment to

structure at ceiling if necessary then securely tighten 4 ceiling lag screws.

Fit six additional screws for definitive

fixing.

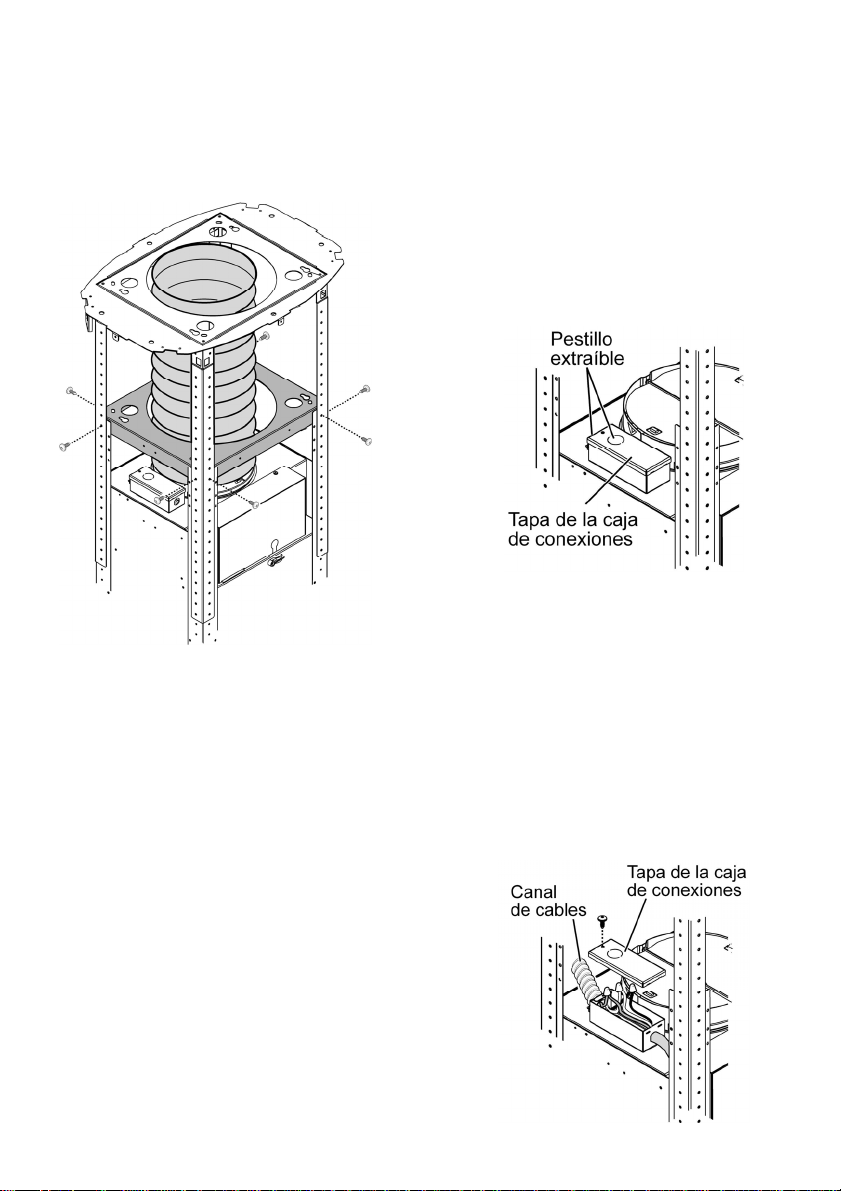

5. Connect the other end of the exhaust

pipe to the flue.

Note: If supplied, fix the reinforcement

bracket to the perforated frame in a position which is as near to the middle as possible.

GROUNDING WIRE IN YOUR HOME ELECTRICAL SYSTEM, AND IT MUST UNDER NO CIRCUMSTANCES BE CUT OR REMOVED.

Failure to do so can result in death or

electrical shock.

Remove the knockout and the Junction

box cover and install the conduit connector (cULus listed) in junction box.

6. Electrical connection

WARNING Electrical Shock Hazard Warning: Turn off power circuit at the

service panel before wiring this unit.

120 VAC, 15 or 20 Amp circuit

required.

ELECTRICAL GROUNDING

INSTRUCTIONS

THIS APPLIANCE IS FITTED WITH AN

ELECTRICAL JUNCTION BOX WITH 3 WIRES, ONE OF WHICH (GREEN/YELLOW) SERVES TO GROUND THE APPLIANCE. TO PROTECT YOU AGAINST ELECTRIC SHOCK, THE GREEN AND YELLOW WIRE MUST BE CONNECTED TO THE

Run 3 wires; black, white and green

,according to the National Electrical Code and local codes and ordinances, in 1/2" conduit from service panel to junction box.

Connect black wire from service panel to

black or red in junction box, white to white and green to green-yellow.

Close and secure junction box cover.

7. Fit the control shaft in the correct position

by pushing it upwards.

Connect the electricity.

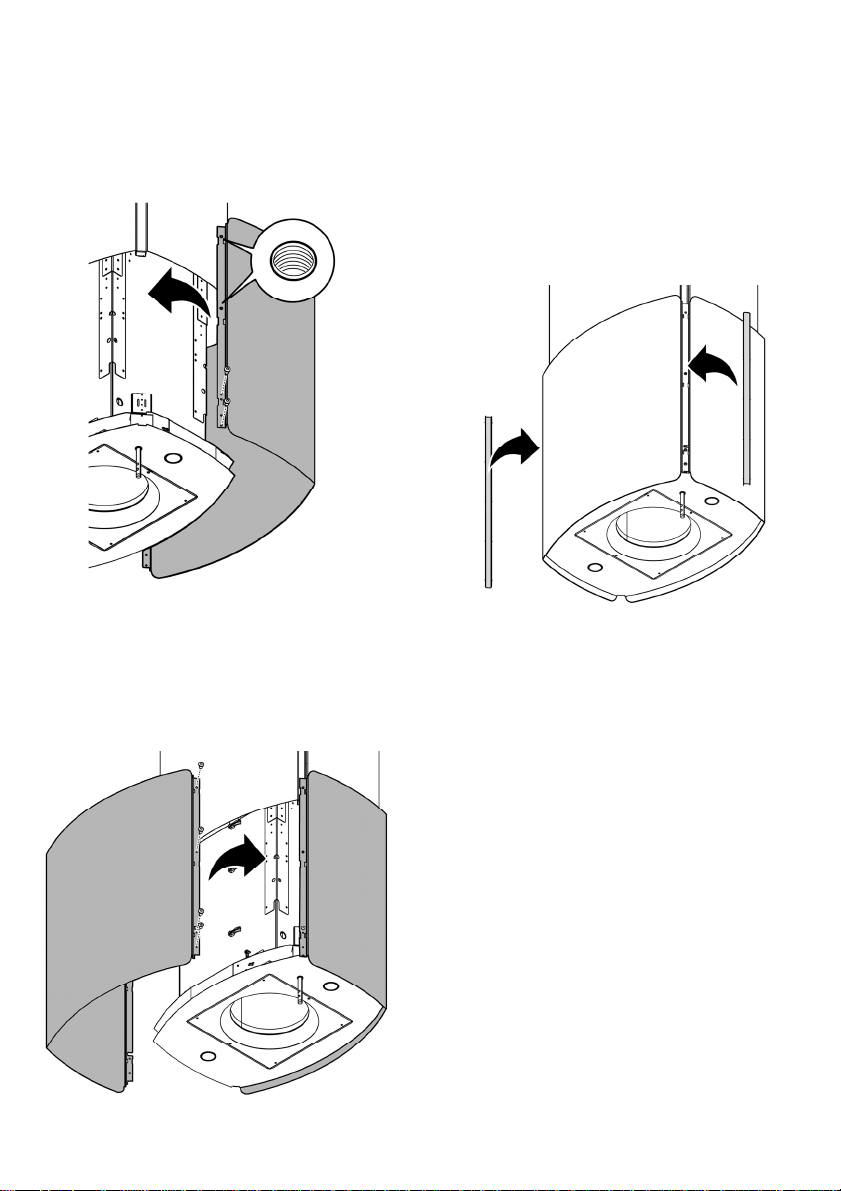

8. Join the two upper sections of the duct

covering the perforated frame.

Fix each individual section in place using

2 screws (1 per side) near the ceiling.

9. Fix the upper duct to the perforated frame

using 10 screws (5 per side).

10. Apply 2 casings (supplied) to cover the

fixing points on the upper duct sections (CAUTION: THE UPPER DUCT CASINGS ARE EASY TO RECOGNISE BECAUSE THEY ARE WIDER, DEEPER AND ARE FITTED BY PRESSING THEM INTO PLACE).

11. First insert the lower section of the duct, on which the threaded inserts can be found.

Fix it to the frame, tightening the first and

fourth screws on both sides (counting from the bottom).

12. Join the second lower section by

tightening the second and third screws on each side (counting from the bottom).

Fix the 2 sections in place using 4 screws

(2 per side).

14. Check all light bulbs to make sure they are secure in their sockets.

Turn power on in service panel. Check lights and blower operation per

Care & Use section of this manual.

If range hood does not operate:

• Check that the circuit breaker is not tripped or the house fuse blown.

• Disconnect power supply. Check that wiring is correct.

To get the most efficient use from your new range hood, read the “Use and Care Information” section.

Keep your Installation Instructions and Use and Care Guide close to range hood for easy reference.

13. Apply 2 casings (supplied) to cover the

fixing points on the lower duct sections (CAUTION: THE LOWER DUCT CASINGS ARE EASY TO RECOGNISE BECAUSE THEY ARE NARROWER AND LESS DEEP).

Installation - Ductless (Recirculating) version

1. Pre-installation calculations

= Kitchen Height

C = Counter Height (36" standard) P = Prefered Height of Hood

Bottom above counter (Recommended 24”-30”)

H = Hood height your installation H = K – C – P

a) Select a hood preference height P that is

2. Preparation of mounting surface

Installing supports above ceiling drywall.

Note: Take into consideration the hood depth; the hood could be much deeper than the cooktop. a. Mark center lines of cooktop or range on

ceiling above. Use centerlines marked on ceiling to position the mounting template.

Note location of hood front (that indicated

with a printed arrow), side, and mounting holes indicated on template.

Note: Remember that printed arrow on

template corresponds to front of the hood and consequently to side where control panels will be located at the end of installation)

b. Remove and save template. Cut and

remove ceiling drywall. Install suitable length 2" x 4" lumber between joists to provide chimney mounting points as shown above. Use template for dimensions and required clearance.

Make sure to affix the added lumber

firmly and level. Consult a professional if you have difficulties or your installation is unique. Consult template and Figs.above.

c. Install 1/2" electrical conduit in location

marked on template and extend length from ceiling.

Note: If a Remote ventilator installation is

required/needed, then provide an

additional hole/conduit.

d. Install drywall around duct and conduit;

then refinish ceiling, leave enough clearance for easy installation of chimney structure up to ceiling.

e. Tape Template in place and fit 4 screws

on mounting holes, do not tighten but leave a space of 1/2“, remove the template.

3. Regulate chimney structure and fix all

assembly parts with 4 screws to each bracket (16 screws in total), check structure is well assembled.

Note: If supplied, temporarily remove the

screws fixing the reinforcement bracket to the perforated frame (keep these screws in a safe place) and position it over the motor assembly.

The bracket should be fixed in place

again only after the perforated frame has been fitted to the ceiling.

4. Hook the frame onto the 4 screws.

WARNING

Excessive Weight Hazard Use two or more people to move and install range hood. Failure to do so can result in back or other injury.

Make final angular adjustment to

structure at ceiling if necessary then securely tighten 4 ceiling lag screws.

Fit six additional screws for definitive

fixing.

5. Fit deflector to the truss and secure it to

the bracket supplied using 4 screws, then connect the exhaust pipe to the connection ring located on the deflector.

Note: If supplied, fix the reinforcement

bracket to the perforated frame in a position which is as near to the middle as possible.

6. Electrical connection

WARNING

Electrical Shock Hazard Warning: Turn off power circuit at the

service panel before wiring this unit.

120 VAC, 15 or 20 Amp circuit

required.

ELECTRICAL GROUNDING

INSTRUCTIONS

THIS APPLIANCE IS FITTED WITH AN

ELECTRICAL JUNCTION BOX WITH 3 WIRES, ONE OF WHICH (GREEN/YELLOW) SERVES TO GROUND THE APPLIANCE. TO PROTECT YOU AGAINST ELECTRIC SHOCK, THE GREEN AND YELLOW WIRE MUST BE CONNECTED TO THE GROUNDING WIRE IN YOUR HOME ELECTRICAL SYSTEM, AND IT MUST UNDER NO CIRCUMSTANCES BE CUT OR REMOVED.

Failure to do so can result in death or

electrical shock.

Remove the knockout and the Junction

box cover and install the conduit connector (cULus listed) in junction box.

Run 3 wires; black, white and green

,according to the National Electrical Code and local codes and ordinances, in 1/2" conduit from service panel to junction box.

Connect black wire from service panel to black or red in junction box, white to white and green to green-yellow.

Close and secure junction box cover.

10. Apply 2 casings (supplied) to cover the fixing points on the upper duct sections (CAUTION: THE UPPER DUCT CASINGS ARE EASY TO RECOGNISE BECAUSE THEY ARE WIDER, DEEPER AND ARE FITTED BY PRESSING THEM INTO PLACE).

7. Fit the control shaft in the correct position

by pushing it upwards.

Connect the electricity.

8. Join the two upper sections of the duct

covering the perforated frame.

Fix each individual section in place using

2 screws (1 per side) near the ceiling.

9. Fix the upper duct to the perforated frame

using 10 screws (5 per side).

11. First insert the lower section of the duct,

on which the threaded inserts can be found.

Fix it to the frame, tightening the first and

fourth screws on both sides (counting from the bottom).

13. Apply 2 casings (supplied) to cover the fixing points on the lower duct sections (CAUTION: THE LOWER DUCT CASINGS ARE EASY TO RECOGNISE BECAUSE THEY ARE NARROWER AND LESS DEEP).

12. Join the second lower section by

tightening the second and third screws on each side (counting from the bottom).

Fix the 2 sections in place using 4 screws

(2 per side).

14. Check all light bulbs to make sure they are secure in their sockets.

Turn power on in service panel. Check lights and blower operation per

Care & Use section of this manual.

If range hood does not operate:

• Check that the circuit breaker is not tripped or the house fuse blown.

• Disconnect power supply. Check that wiring is correct.

To get the most efficient use from your new range hood, read the “Use and Care Information” section.

Keep your Installation Instructions and Use and Care Guide close to range hood for easy reference.

Description of the hood & Controls

Controls

Use the high suction speed in cases of concentrated kitchen vapours. It is recommended that the cooker hood suction is switched on for 5 minutes prior to cooking and to leave in operation during cooking and for another 15 minutes approximately after terminating cooking.

Description of control panel

1. Control panel

2. Grease filter

3. Grease filter release handle

4. Halogen lamp

5. Vapour catcher

6. Telescopic chimney

7. Air outlet (used for filter version only)

Automatic start-up function

The hood is equipped with a temperature sensor which activates the motor to the first suction speed (power) in the event that the temperature in the surrounding area is higher than 70°C. The user may switch off or modify the suction speed (power) (see paragraph “suction

speed (power) control”).

Suction speed (power) control

The suction speed (power) is cyclical depending on the speed sequence “stand-by – 1-2-3-4- Stand by -1-2-...” therefore every time the T1 button is pressed on the control panel, the suction speed (power) is increased by one level, in order to switch off (stand-by) if the button is pressed again when the hood is in suction speed (power) 4. The hood may be switched off (stand-by) while the hood is set on any speed by holding down the T1 button on the control panel for a bit longer (more than 3 seconds). The hood's suction speed (power) may be

determined as the control panel is equipped with a LED light that changes colors as follows, depending on the suction speed (power):

Hood in stand-by: LED LIGHT SWITCHED OFF

1st suction speed (power) -GREEN LED LIGHT

2nd suction speed (power) – ORANGE LED LIGHT (amber)

3rd suction speed (power) - RED LED LIGHT

4th suction speed (power) - RED LED LIGHT (FLASHING)

Note: The 4th suction speed (power) stays on for 5 minutes, after which the suction

motor will position itself on the 2nd speed. If pressed again, the suction motor will switch off (stand-by).

Grease filters need cleaning: FLASHING GREEN LED light (read instructions found under “Reset and configuration for filter saturation signal”) Coal filters must be cleaned or replaced: FLASHING ORANGE (amber) LED light (read instructions found under “Reset and configuration for filter saturation signal”) Note: The reset procedure may be activated by both the control panel and the remote control.

Center light check

The center light may be switched on and off by pressing the T2 button on the control panel.

Side light check (when scheduled)

The side lights may be switched on and off by pressing AND HOLDING DOWN the T2 button on the control panel. HOLDING DOWN the button, besides permitting to switch the hood on and off, it also regulates the light intensity given from the lights. Note: The switching on and off functions (and regulating function) alternate. The regulation of the light intensity is not

available for hoods with neon lights.

Reset and configuration for filter saturation signal

Switch on hood to any speed (see above paragraph “Suction speed (power) selection”)

Reset grease filter saturation signal (FLASHING GREEN LIGHT on control panel) First proceed with filter maintenance as described in corresponding paragraph.

Press and hold down (for more than 3 seconds) the T1 button on the control panel, the LED light will stop flashing indicating that the signal reset has been carried out, the hood will switch off.

Reset coal filter saturation signal (FLASHING ORANGE (amber) LED light) First proceed with filter maintenance as described in corresponding paragraph.

Press and hold down (for more than 3 seconds) the T1 button on the control panel, the LED light will stop flashing indicating that the signal reset has been carried out, the hood will switch off.

Coal filter saturation signal disactivaction (for particular applications)

Switch off hood (see above paragraph “suction speed (power) selection”). Press and hold down (for more than 5 seconds) the T1 button on the control panel, the LED light will start flashing GREEN indicating that the coal filter saturation signal has been disactivated. In order to reactivate the coal filter saturation signal, repeat operation, the LED light will flash ORANGE (amber)

User Servicing and Maintenance Instructions

ATTENTION! Before performing any maintenance operation, isolate the hood from the electrical

supply by switching off at the connector and removing the connector fuse. Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket.

Cleaning

The cooker hood should be cleaned regularly (at least with the same frequency with which you carry out maintenance of the fat filters) internally and externally. Clean using the cloth dampened with neutral liquid detergent. Do not use abrasive products. DO NOT USE

ALCOHOL! WARNING: Failure to carry out the basic

cleaning recommendations of the cooker hood and replacement of the filters may cause fire risks. Therefore, we recommend oserving these instructions. The manufacturer declines all responsibility for any damage to the motor or any fire damage linked to inappropriate maintenance or failure to observe the above safety recommendations.

Grease Filter

Traps cooking grease particles. The grease filter must be cleaned once a

month using non aggressive detergents, either by hand or in the dishwasher, which must be set to a low temperature and a short cycle. When washed in a dishwasher, the grease filter may discolour slightly, but this does not affect its filtering capacity. Remove the filter holder frame by turning the knobs (g) 90° that affix the chimney to the cooker hood.

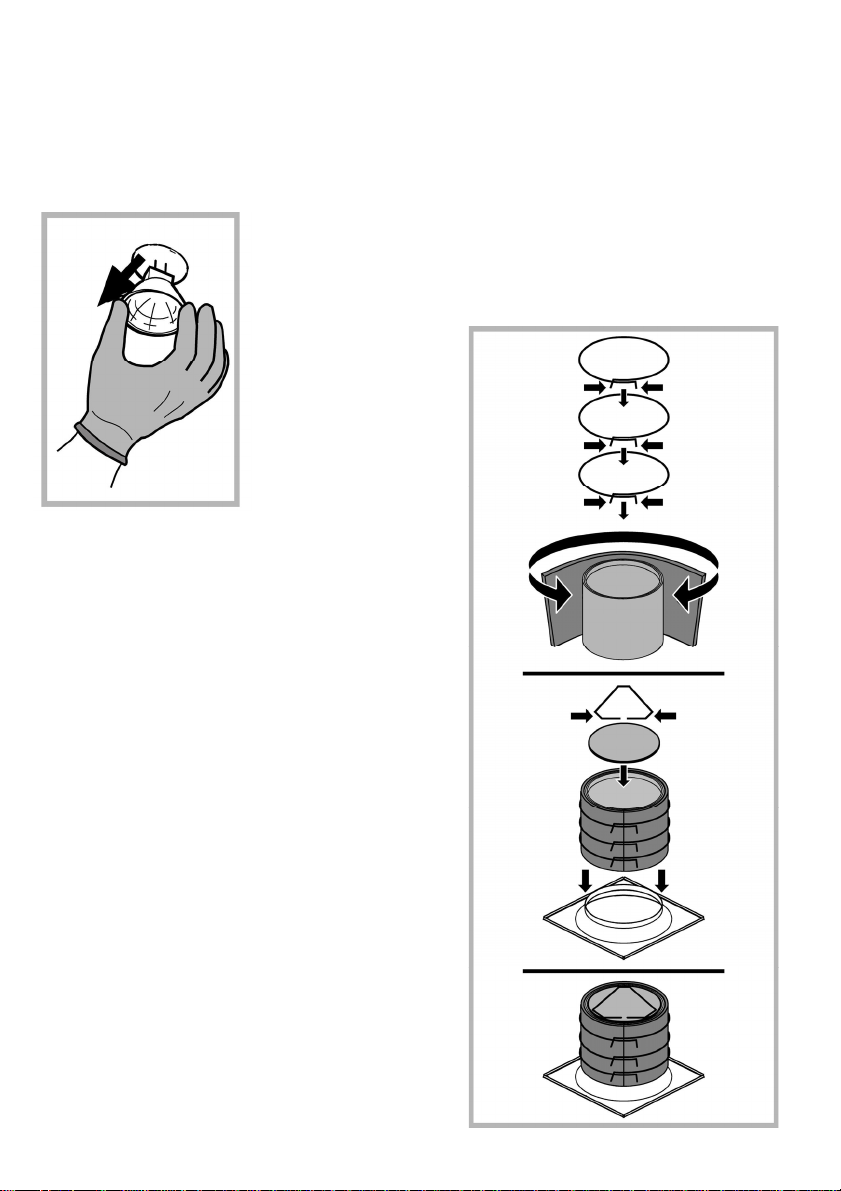

Replacing the light bulb

Disconnect the hood from the electricity. Warning! Prior to touching the light bulbs ensure they are cooled down.

mattress every 3 years and when the cloth is damaged. Assembly Place the mat around the grease filter and fix it in place using the devices provided. Position the upper cap and fix it in place using the fixing pin.

To disassemble, perform the steps in the reverse order.

• Use a small screwdriver as a lever on the borders of the lamp in order to remove the lightbulb.

• Slide out the lightbulb to be replaced and replace with a new 12V 20W MAX 30° Ø35 12V GU4.

• Carry out the replacement and mount the new lightbulb by following instructions in the reverse.

If the lights do not work, make sure that the lamps are fitted properly into their housings before you call for technical assistance.

Charcoal Filter

It absorbs unpleasant odours caused by cooking.

The charcoal filter can be washed once every two months (or when the filter saturation indication system – if envisaged on the model in possession – indicates this necessity) using hot water and a suitable detergent, or in a dishwasher at 65°C (if the dishwasher is used, select the full cycle function and leave dishes out). Eliminate excess water without damaging the filter, then put it in the oven for 10 minutes at 100° C to dry completely. Replace the

French

Sommaire

Avis de sécurité important......................................................................................... 27

Exigences électriques et exigences d’installation .................................................. 29

Exigences électriques ................................................................................................................................29

Avant d’installer la hotte .............................................................................................................................30

Liste des pièces ..........................................................................................................31

Pièces fournies...........................................................................................................................................31

Pièces non fournies....................................................................................................................................31

Dimensions et Dégagement....................................................................................... 32

Exemples et possibilités de positionnement des conduits.................................... 33

Méthodes de ventilation .............................................................................................................................33

Préparation.................................................................................................................................................34

Installation ................................................................................................................... 35

Installation - Version à conduit ...................................................................................................................35

Installation - Version sans conduit (Recyclage) .........................................................................................40

Description de la hotte et des commandes.............................................................. 45

Commandes ...............................................................................................................................................45

Instructions pour l’entretien, utilisateur et la maintenance.................................... 48

Nettoyage ...................................................................................................................................................48

Filtre à graisse............................................................................................................................................48

Remplacement des ampoules....................................................................................................................49

Filtres à charbon.........................................................................................................................................49

APPROUVÉ POUR LES APPAREILS DE TYPE RÉSIDENTIEL

POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER. L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR. IMPORTANT : Conservez ces instructions afin de pouvoir les remettre à l’inspecteur-électricien de votre région. INSTALLATEUR : Veuillez laisser ces instructions avec l’appareil pour le propriétaire. PROPRIÉTAIRE : Veuillez conserver ces instructions pour pouvoir vous y référer plus tard. Avertissement de sécurité : Coupez l’alimentation du circuit dans le panneau électrique et verrouillez le panneau avant de raccorder les fils de cet appareil. Exigence : 120 V c.a., 60 Hz circuit de dérivation de 15 V c.a., 20 Hz, de 15 ou 20 A.

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

Avis de sécurité important

ATTENTION

UTILISER CET APPAREIL À DES FINS DE VENTILATION GÉNÉRALE SEULEMENT. NE PAS UTILISER CET APPAREIL POUR ÉVACUER DES MATÉRIAUX OU DES VAPEURS DANGEREUX OU EXPLOSIFS.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE ET DE BLESSURE, RESPECTER LES DIRECTIVES SUIVANTES : A. Utiliser cet appareil uniquement aux fins

prévues par le fabricant. Si vous avez des questions à propos de l’appareil, communiquez avec le fabricant. B. Avant de faire l’entretien de l’appareil ou

de le nettoyer, coupez l’alimentation dans le panneau électrique et verrouillez le panneau en bloquant le dispositif permettant d’empêcher d’activer l’alimentation accidentellement. S’il n’est pas possible de verrouiller l’accès au panneau, fixez une étiquette très voyante au panneau électrique.

C. Une personne qualifiée doit effectuer

l’installation et le câblage des fils électriques en conformité avec tous les codes et toutes les normes, y compris la cote de résistance au feu.

D. Il est important de prévoir suffisamment

d’air pour assurer une bonne combustion de l’équipement de chauffe et l’évacuation adéquates des gaz par le conduit de cheminé afin de prévenir les refoulements d’air. Respectez les directives et les normes de sécurité des fabricants de l’équipement de chauffage, comme celles publiées par la National Fire Protection Association (NFPA), la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et le code des autorités de votre région.

E. Au moment de couper ou de percer un

mur ou un plafond, assurez-vous de ne pas endommager la filerie électrique ou

tout autre accès à un service publique.

F. Il faut toujours évacuer à l’extérieur les

systèmes à conduit.

ATTENTION

Pour réduire les risques d’incendie et évacuer l’air correctement, assurez-vous que le conduit mène à l’extérieur; il ne faut pas évacuer l’air dans l’espace entre les murs, dans les plafonds, dans les greniers, les vides sanitaires ou les garages.

AVERTISSEMENT

POUR RÉDUIRE DES RISQUES D’INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS EN MÉTAL.

Installez cette hotte en respectant toutes les exigences mentionnées.

AVERTISSEMENT

Pour réduire les risques d’incendie et de choc électrique, n’utilisez pas cette hotte avec un contrôleur de vitesse à semiconducteurs.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE DE GRAISSE SUR LES CUISINIÈRES. a) Ne laissez jamais la cuisinière sans

surveillance lorsqu’elle est réglée à une haute température. Les débordements par bouillonnement causent de la fumée et des débordements de gras qui peuvent s’enflammer. Faites chauffer l’huile lentement, à une température basse ou moyenne.

b) Faites toujours fonctionner la hotte

lorsque vous utilisez la cuisinière à une haute température ou que vous faites flamber des aliments (P. ex. : crêpes Suzette, cerises jubilées, bœuf au poivre flambé).

c) Nettoyez les hélices de ventilation

fréquemment. Il ne faut pas que la

graisse s’accumule sur les filres ou les hélices.

d) Utilisez le bon format de casserole. Utilisez toujours un chaudron de taille approprié à l’élément de la cuisinière.

AVERTISSEMENT

POUR ÉVITER DE BLESSER QUELQU’UN LORS D’UN INCENDIE DE GRAISSE SUR LA CUISINIÈRE, SUIVRE LES CONSEILS

SUIVANTS a) ÉTOUFFER LES FLAMMES avec un

couvercle aux dimensions de la taque de cuisson, une tôle à biscuit ou tout autre plateau métallique, puis couper le gaz ou l’alimentation électrique de la cuisinière. FAIRE ATTENTION A NE PAS SE BRÛLER. Si les flammes ne s’éteignent pas immédiatement, QUITTER LA PIÈCE ET APPELER LES POMPIERS.

b) NE JAMAIS PRENDRE EN MAIN UNE

CASSEROLE EN FEU, vous pourriez vous blesser.

c) NE PAS UTILISER D’EAU, y compris les

essuies de vaisselle ou les serviettes humides – une violente explosion due à la vapeur formée pourrait survenir.

d) Utiliser un extincteur SEULEMENT si:

1) Vous êtes sûr d’avoir un extincteur de

2) Le feu est petit et confiné à la zone où il

3) Les pompiers ont été appelés.

4) Vous pouvez lutter contre le feu avec

Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

MODE OPéRATOIRE a. Toujours laisser les grilles de sécurité et

les filtres à leur place. Sans la présence de ces derniers, les parties aspirantes pourraient attirer les cheveux, les doigts ou les vêtements.

Le fabricant décline toute responsabilité si les informations détaillées dans ce manuel pour l’installation, l’entretien et l’utilisation

classe ABC que vous savez utiliser.

s’est formé.

une sortie derrière vous.

adéquate du produit ne sont pas observées. Le fabriquant décline en outre toute responsabilité pour d’éventuelles blessures dues à des négligences; en outre, la garantie de l’appareil sera annulée suite à des conditions d’entretien inappropriées. Cet appareil est fabriqué pour un usage interne. Ne pas utiliser cet appareil à l’extérieur.

Exigences électriques et exigences d’installation

Exigences électriques

IMPORTANT

Respectez tous les codes et les ordonnances en vigueur.

Le client a la responsabilité de : Contacter un électricien-installateur. Vérifier que l’installation électrique est adéquate et conforme avec le Code national de l’électricité, ANSI/NFPA 70 (la plus récente édition*), ou les normes C22.1-94, Code canadien de l’électricité, Partie 1 et C22.2 No.0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

Si le code le permet et que vous utilisez un fil de mise à la terre distinct, il est recommandé de faire vérifier le chemin du fil par un électricien.

Ne pas mettre l’appareil à la terre sur une conduite de gaz. Consultez un électricien qualifié si vous n’êtes pas certain que la hotte est mise à la terre correctement. N’installez pas un fusible dans le circuit neutre ou le circuit de mise à la terre.

IMPORTANT

Conservez ces instructions afin de pouvoir les remettre à l’inspecteur-électricien.

La hotte doit être câblée uniquement à l’aide de fils de cuivre.

Il faut raccorder la hotte directement à une boîte à fusible ou à un disjoncteur par l’entremise d’une canalisation électrique en métal.

Le calibre de fil doit être conforme aux exigences du Code national de l’électricité, ANSI/NFPA 70 (La plus récente édition*), ou les normes C22.1-94, Code canadien de l’électricité, Partie 1 et C22.2 0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

Il faut prévoir un connecteur de canalisation approuvé par l’UL ou la CSA à chaque extrémité de la canalisation d’alimentation (À la hotte et à la boîte de jonction).

Vous pouvez obtenir un exemplaire des normes indiquées en vous adressant à :

* La National Fire Protection Association, Batterymarch Park Quincy, Massachusetts, 02269

** La CSA International, 8501 East Pleasant Valley Road, Cleveland, Ohio, 44131-5575

Avant d’installer la hotte

1. Pour assurer la ventilation la plus efficace

possible, installez la conduite en ligne droite ou avec le moins de coudes possibles.

ATTENTION : La sortie de la conduite

de ventilation doit donner sur l’extérieur.

2. Deux personnes sont nécessaires pour

effectuer l’installation. Porter des gants pour se protéger des bords coupants.

3. La quincaillerie fournie permet de fixer la

hotte à la plupart des murs et des plafonds; consultez un installateur qualifié pour vous assurer que la quincaillerie fournie est adaptée à votre type de mur ou d’armoire.

4. N’utilisez pas de conduit flexible.

5. Dans le cas des endroits sujets aux

TEMPÉRATURES FROIDES, il faut installer un clapet de contre-tirage supplémentaire afin de minimiser le retour d’air froid et un isolant thermique non métallique afin de minimiser la conduction de la température extérieur dans le conduit. Il faut placer le clapet du côté de l’air froid de l’isolant thermique.

L’isolant doit être placé le plus près

possible de l’endroit où le conduit entre dans la partie chauffée de la maison.

6. Air d’appoint : Le code du bâtiment de

votre région peut exiger l’utilisation d’un système d’air d’appoint si vous utilisez un système de ventilation à conduit dont le mouvement d’air dépasse un certain nombre de CFM.

Le nombre de pi3/min varie d’une région

à l’autre. Consultez un professionnel de CVC pour connaître les exigences précises de votre région.

Liste des pièces

Pièces fournies

• Ventilateur

• Auvent de la hotte

• 1 filtre métallique

• 2 ampoules halogènes

• 4 couvercles de conduits inférieurs et

supérieurs

• Structure de cheminée

• Déflecteur, 3 pièces à assembler (version

sans conduit)

• 4 Enjoliveurs

• Paquet de quincaillerie: Tige de commande Modèle Guide d’utilisation, d’entretien et

d’installation Garantie 1 adaptateur Torx T10 1 adaptateur Torx T20 6 rondelles 14 vis 3,5x9,5 10 vis 5x45 16 vis 4x8 10 vis M4x7 4 vis 4,2x15

Pièces non fournies

• Conduit, canalisation et tous les outils nécessaires à l’installation.

• Trousse de conversion en hotte à

recyclage

à utiliser seulement avec la version sans

conduit (À recyclage)

comprend : filtre au charbon et

dispositifs de fixation.

Dimensions et Dégagement

Exemples et possibilités de positionnement des conduits

Suivez à la lettre les directives présentées dans ce manuel.

Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation des directives contenues dans le présent manuel.

Méthodes de ventilation

La hotte est dotée d’une transition B afin d’évacuer les vapeurs à l’extérieur (version à conduit).

S’il s’avère impossible d’évacuer la fumée et les vapeurs de cuisson à l’extérieur, il est possible de transformer la hotte en version sans conduit (Recyclage) Fixer un filtre au charbon et le déflceteur F sur le support de couvercle de conduit G. La fumée et la vapeur sont recyclées par la grille supérieure H par l’entremise d’un conduit raccordé à la transition B et à la transition montée sur le déflecteur F.

NOTE : dans le cas de la version sans conduit (À recyclage) seulement : procurez-vous la trousse de conversion en hotte à recyclage. Diamètre minimum des conduit (Version avec ou sans conduit) : tuyau rond de 8 po.

Préparation

Ne coupez pas une solive ou un montant à moins qu’il soit absolument nécessaire de le faire. Si vous devez couper une solive ou un montant, vous devez construire un cadre de soutien.

La quincaillerie fournie permet de fixer la hotte à la plupart des murs et des plafonds. Vous devez cependant demander à un technicien qualifié de vérifier la solidité des matériaux selon le type de mur ou de plafond.

Avant de couper, assurez-vous qu’il y a un dégagement suffisant dans le plafond ou le mur pour passer la conduite de sortie.

Vous pouvez déterminer vous-même la hauteur à laquelle vous installez la hotte au dessus de la cuisinière. Plus la hotte est près de la cuisinière, plus elle est efficace à capter les odeurs de cuisson, la graisse et la fumée.

ATTENTION: POUR L INSTALLATION DES CUISINIERES A GAZ: METTEZ LA HOTTE

AFIN D'AVOIR ENTRE LE BORD INFERIEUR DE LA HOTTE ET LE PLAN DE CUISSON UNE DISTANCE QUI NE DEVRAIT PAS ÊTRE INFERIEURE DE30" (76,2 CM). POUR DES CUISINIERES ELECTRIQUES: LA DISTANCE ENTRE LE BORD INFERIEUR DE LA HOTTE ET LE PLAN DE CUISSON NE DÔIT PAS ÊTRE INFERIEURE DE 24" (61 CM) ET SUPERIEURE DE 30" (76,2 CM). EMPLOI DOMESTIQUE. LIRE ATTENTIVEMENT LE LIVRET INSTRUCTIONS POUR DES APPLICATIONS SPECIFIQUES.

Vérifiez donc la hauteur de votre plafond et la hauteur maximum de la hotte avant de choisir votre modèle de hotte.

Installation

Installation - Version à conduit

1. Calculs avant l’installation

K = Hauteur de la cuisine C = Hauteur du comptoir (36 po standard) P = Hauteur désirée de la hotte

Du bas de la hotte au comptoir (24 po à 30 po recommandé) H = Hauteur de la hotte dans votre installation

H = K - C - P

a) Déterminez la hauteur de la hotte P qui est

confortable pour l’utilisateur. (Entre 24 po et 30 po). b) Calculez la hauteur d’installation de la hotte en utilisant la formule suivante : H = KC-P. c) Confirmez que la valeur de H se situe entre la valeur minimum et maximum de H pour votre modèle (Voir le paragraphe “ Dimensions et dégagement “). Si ce n’est pas le cas, ajustez votre installation.

2. Préparation de la surface de montage

Installez les supports au-dessus du plafond de cloison sèche.

Note : Tenez compte de la profondeur de la hotte; la hotte peut être beaucoup plus profonde que la surface de cuisson. a. Marquez les lignes de centre de la

surface de cuisson ou de la cuisinière au plafond, au-dessus de l’appareil. Utilisez ces lignes de centre au plafond pour positionner le modèle de montage.

Notez sur le modèle l’emplacement de

l’avant (indiqué avec une flèche) et des côtés de la hotte, ainsi que des ouvertures de montage.

Note : Souvenez-vous que la flèche sur

le modèle représente l’avant de la hotte et, donc, le côté où sera installé le panneau de commandes une fois l’appareil installé.

b. Enlevez le modèle et conservez-le.

Pratiquez une ouverture dans la cloison sèche. Installez un 2 po x 4 po de longueur adéquate entre les montants, qui constituera les points de montage de la cheminée, comme il est indiqué cidessus. Pour connaître les dimensions et le dégagement nécessaire, utilisez le modèle.

Assurez-vous de fixer la pièce de bois

solidement et à niveau. Si vous avez des difficultés ou que votre installation comporte des problèmes particuliers, consultez un professionnel. Consultez le modèle et les illustrations ci-dessus.

c. Installez un conduit d’évacuation de 8 po

d’une longueur = H - 28 po du plafond. Vous devez fixer solidement le conduit aux montants. N’utilisez pas un conduit plus petit que la taille indiquée.

Attention : Il n’est pas nécessaire d’installer un conduit dans le cas d’une hotte sans conduit (à recyclage) Les dommages du produit en raison d’un

accident, d’un incendie ou d’une catastrophe naturelle. Installez

une canalisation de 1/2 po à l’emplacement marquée sur le modèle.

Note : Si vous devez installer un

ventilateur distant, prévoyez un ouverture de conduit additionnelle.

e. Installez une cloison sèche autour du

conduit et de la canalisation, puis terminez la finition du plafond, prévoyez un dégagement suffisant pour installer facilement la structure de cheminée.

f. Fixez le modèle en place à l’aide de

ruban adhésif, puis insérez quatre vis dans les ouvertures de montage, ne serrez pas les vis entièrement; laissez un espace de 1/2 po, puis enlevez le modèle.

3. Préparez la structure de cheminée et fixez

toutes les pièces d’assemblage en utilisant quatre vis à chaque support (16 vis en tout), assurez-vous que la structure est assemblée correctemet.

Note: Si une bride de renfort est prévue,

retirez momentanément les vis qui la fixent au treillis (mettre les vis de côté) et posez-la au-dessus du groupe moteur.

Fixez à nouveau la bride mais

uniquement après avoir installé le treillis au plafond.

4. Accrochez la structure aux 4 vis.

AVERTISSEMENT :

Danger de poids excessif Ayez recours à deux personnes pour déplacer et fixer la hotte. Si une seule personne déplace la hotte, elle risque de se blesser, au dos ou ailleurs.

Apportez les derniers ajustements

angulaires au plafond, au besoin, puis serrez solidement les quatre vis tire-fond.

Vissez six autres vis pour fixer l’appareil

définitivement.

5. Raccordez l’autre extrémité du tuyau

d’évacuation au dispositif d’évacuation de l’habitation.

Note: Si une bride de renfort est prévue,

fixez la bride de renfort au treillis dans une position la plus intermédiaire possible.

VOUS DEVEZ RACCORDER LE FIL VERT/JAUNE AU FIL DE MISE À LA TERRE DU SYSTÈME ÉLECTRIQUE DE VOTRE MAISON. EN AUCUNE CIRCONSTANCE CE FIL DOIT ÊTRE COUPÉ OU ENLEVÉ.

Le fait de ne pas respecter cette

directive peut entraîner la mort ou un choc électrique.

Retirez l’alvéole défonçable et le

couvercle de la boîte de jonction et installez un connecteur de canalisation (Listé dans cULus) dans la boîte de jonction.

6. Connexion électrique

AVERTISSEMENT

Danger de choc électrique AVERTISSEMENT : Coupez

l’alimentation du circuit dans le panneau électrique avant de raccorder les fils de cet appareil.

Un circuit de 120 V c.a., de 15 ou 20 A

est requis.

INSTRUCTIONS DE MISE À LA TERRE CET APPAREIL EST MUNI D’UNE

BOÎTE DE JONCTION ÉLECTRIQUE À TROIS FILS, DONT L’UN (VERT/JAUNE) SERT À METTRE L’APPAREIL À LA TERRE. POUR VOUS PROTÉGER CONTRE LES CHOCS ÉLECTRIQUES,

Passez trois fils, le noir, le blanc et le

vert, en respectant les normes du code national de l’électricité, ainsi que les codes et les ordonnances en vigueur dans votre région, dans une canalisation de 1/2 po, du panneau de service à la boîte de jonction.

Raccordez le fil noir du panneau de service au fil noir ou rouge de la boîte jonction, le blanc avec le blanc et le vert avec le vert/jaune.

Fermez le couvercle de la boîte de

jonction.

fixation des sections de la cheminée supérieure (ATTENTION ! LES ENJOLIVEURS DE LA CHEMINÉE SUPÉRIEURE SONT RECONNAISSABLES PARCE QU’ILS SONT PLUS LARGES, PLUS PROFONDS ET QU'ILS SE FIXENT PAR PRESSION).

7. Introduisez la tige de commande à

l’emplacement prévu en poussant vers le haut.

Effectuer le raccordement électrique.

8. Assemblez les deux sections supérieures

de la cheminée pour couvrir le treillis.

Vissez chaque section à l’aide de 2 vis (1

par côté) près du plafond.

9. Fixez au treillis l’ensemble cheminée

supérieure à l’aide de 10 vis (5 par côté).

10. Appliquez les 2 enjoliveurs (fournis avec

l'appareil) pour cacher les points de

11. Introduisez d’abord la section inférieure

de la cheminée qui présente les inserts filetés.

Fixez-la à la structure, des deux côtés, en

vissant la première et la quatrième vis en partant du bas.

13. Appliquez les 2 enjoliveurs (fournis avec l'appareil) pour cacher les points de fixation des sections de la cheminée inférieure (ATTENTION ! LES ENJOLIVEURS DE LA CHEMINÉE INFÉRIEURE SONT RECONNAISSABLES PARCE QU’ILS SONT PLUS ÉTROITS ET MOINS PROFONDS).

12. Assemblez la deuxième section

inférieure, des deux côtés, en vissant la deuxième et la troisième vis en partant du bas.

Fixez définitivement les 2 sections à

l’aide de 4 vis (2 par côté).

14.Vérifiez toutes les ampoules et assurezvous qu’elles sont bien fixées dans leur douille.

Activez l’alimentation dans le panneau de

service.

Vérifiez le bon fonctionnement de

l’éclairage et du ventilateur de la façon décrite dans la section intitulée “ Entretien et utilisation “ du présent manuel.

Si la hotte ne fonctionne pas :

• Vérifiez que le disjoncteur ne s’est pas déclenché ou que le fusible n’est pas grillé.

• Débranchez l’alimentation. Vérifiez que les raccords électriques ont été effectués correctement.

Pour utiliser votre nouvelle hotte de façon optimale, lisez la section intitulée “ Entretien et utilisation “.

Gardez vos instructions d’installations et d’utilisation près de la hotte pour pouvoir vous y référer facilement.

Installation - Version sans conduit (Recyclage)

1. Calculs avant l’installation

K = Hauteur de la cuisine C = Hauteur du comptoir (36 po standard) P = Hauteur désirée de la hotte

Du bas de la hotte au comptoir (24 po à 30 po recommandé) H = Hauteur de la hotte dans votre installation

H = K - C - P

a) Déterminez la hauteur de la hotte P qui est

2. Préparation de la surface de montage

Installez les supports au-dessus du plafond de cloison sèche.

Note : Tenez compte de la profondeur de la hotte; la hotte peut être beaucoup plus profonde que la surface de cuisson. a. Marquez les lignes de centre de la

surface de cuisson ou de la cuisinière au plafond, au-dessus de l’appareil. Utilisez ces lignes de centre au plafond pour positionner le modèle de montage.

Notez sur le modèle l’emplacement de

l’avant (indiqué avec une flèche) et des côtés de la hotte, ainsi que des ouvertures de montage.

Note : Souvenez-vous que la flèche sur

le modèle représente l’avant de la hotte et, donc, le côté où sera installé le panneau de commandes une fois l’appareil installé.

b. Enlevez le modèle et conservez-le.

Assurez-vous de fixer la pièce de bois

solidement et à niveau. Si vous avez des difficultés ou que votre installation comporte des problèmes particuliers, consultez un professionnel. Consultez le modèle et les illustrations ci-dessus.

c. Installez une cloison sèche autour du

conduit et de la canalisation, puis terminez la finition du plafond, prévoyez un dégagement suffisant pour installer facilement la structure de cheminée.

d. Fixez le modèle en place à l’aide de

ruban adhésif, puis insérez quatre vis dans les ouvertures de montage, ne serrez pas les vis entièrement; laissez un espace de 1/2 po, puis enlevez le modèle.

3. Préparez la structure de cheminée et fixez

toutes les pièces d’assemblage en utilisant quatre vis à chaque support (16 vis en tout), assurez-vous que la structure est assemblée correctemet.

Note: Si une bride de renfort est prévue,

retirez momentanément les vis qui la fixent au treillis (mettre les vis de côté) et posez-la au-dessus du groupe moteur.

Fixez à nouveau la bride mais

uniquement après avoir installé le treillis au plafond.

4. Accrochez la structure aux 4 vis.

AVERTISSEMENT :

Danger de poids excessif Ayez recours à deux personnes pour déplacer et fixer la hotte. Si une seule personne déplace la hotte, elle risque de se blesser, au dos ou ailleurs.

Apportez les derniers ajustements

angulaires au plafond, au besoin, puis serrez solidement les quatre vis tire-fond.

Vissez six autres vis pour fixer l’appareil

définitivement.

5. Montez le déflecteur sur la structure et

fixez-le à la bride prévue à cet effet à l’aide de 4 vis puis raccordez le tuyau d’évacuation à la bague de raccordement située sur le déflecteur.

Note: Si une bride de renfort est prévue,

fixez la bride de renfort au treillis dans une position la plus intermédiaire possible.

6. Connexion électrique

AVERTISSEMENT Danger de choc électrique AVERTISSEMENT : Coupez

l’alimentation du circuit dans le panneau électrique avant de raccorder les fils de cet appareil.

Un circuit de 120 V c.a., de 15 ou 20 A

est requis.

INSTRUCTIONS DE MISE À LA TERRE CET APPAREIL EST MUNI D’UNE

BOÎTE DE JONCTION ÉLECTRIQUE À TROIS FILS, DONT L’UN (VERT/JAUNE) SERT À METTRE L’APPAREIL À LA TERRE. POUR VOUS PROTÉGER CONTRE LES CHOCS ÉLECTRIQUES, VOUS DEVEZ RACCORDER LE FIL VERT/JAUNE AU FIL DE MISE À LA TERRE DU SYSTÈME ÉLECTRIQUE DE VOTRE MAISON. EN AUCUNE CIRCONSTANCE CE FIL DOIT ÊTRE COUPÉ OU ENLEVÉ.

Le fait de ne pas respecter cette

directive peut entraîner la mort ou un choc électrique.

Retirez l’alvéole défonçable et le

couvercle de la boîte de jonction et installez un connecteur de canalisation (Listé dans cULus) dans la boîte de jonction.

Passez trois fils, le noir, le blanc et le

vert, en respectant les normes du code national de l’électricité, ainsi que les codes et les ordonnances en vigueur

dans votre région, dans une canalisation de 1/2 po, du panneau de service à la boîte de jonction.

Raccordez le fil noir du panneau de

service au fil noir ou rouge de la boîte jonction, le blanc avec le blanc et le vert avec le vert/jaune.

Fermez le couvercle de la boîte de

jonction.

8. Assemblez les deux sections supérieures de la cheminée pour couvrir le treillis.

Vissez chaque section à l’aide de 2 vis (1

par côté) près du plafond.

9. Fixez au treillis l’ensemble cheminée supérieure à l’aide de 10 vis (5 par côté).

10. Appliquez les 2 enjoliveurs (fournis avec l'appareil) pour cacher les points de fixation des sections de la cheminée supérieure (ATTENTION ! LES ENJOLIVEURS DE LA CHEMINÉE SUPÉRIEURE SONT RECONNAISSABLES PARCE QU’ILS SONT PLUS LARGES, PLUS PROFONDS ET QU'ILS SE FIXENT PAR PRESSION).

7. Introduisez la tige de commande à

l’emplacement prévu en poussant vers le haut.

Effectuer le raccordement électrique.

11. Introduisez d’abord la section inférieure

de la cheminée qui présente les inserts filetés.

Fixez-la à la structure, des deux côtés, en

vissant la première et la quatrième vis en partant du bas.

12. Assemblez la deuxième section

inférieure, des deux côtés, en vissant la deuxième et la troisième vis en partant du bas.

Fixez définitivement les 2 sections à

l’aide de 4 vis (2 par côté).

14.Vérifiez toutes les ampoules et assurezvous qu’elles sont bien fixées dans leur douille.

Activez l’alimentation dans le panneau de

service.

Vérifiez le bon fonctionnement de

l’éclairage et du ventilateur de la façon décrite dans la section intitulée “ Entretien et utilisation “ du présent manuel.

Si la hotte ne fonctionne pas :

• Vérifiez que le disjoncteur ne s’est pas déclenché ou que le fusible n’est pas grillé.

• Débranchez l’alimentation. Vérifiez que les raccords électriques ont été effectués correctement.

Pour utiliser votre nouvelle hotte de façon optimale, lisez la section intitulée “ Entretien et utilisation “.

Gardez vos instructions d’installations et d’utilisation près de la hotte pour pouvoir vous y référer facilement.

Description de la hotte et des commandes

Commandes

Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer le dispositif d’aspiration 5 minutes avant de commencer la cuisson et de le faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

Description du panneau de commandes

1. Panneau de contrôle

2. Filtre anti-graisse

3. Poignée de décrochage du filtre anti-

graisse

4. Lampe halogène

5. Écran vapeurs

6. Cheminée télescopique

7. Sortie de l’air (uniquement pour emploi

dans la version recyclage)

Fonction d’allumage automatique

La hotte est équipée d’un détecteur de température qui active le moteur à la 1

vitesse (puissance) d’aspiration dans le cas où la température ambiante dans la zone environnante de la hotte dépasse 70°C. L'utilisateur peut cependant éteindre ou modifier la vitesse (puissance) d’aspiration (voir paragraphe "Contrôle des vitesses

(puissances) d’aspiration ").

Contrôle des vitesses (puissances) d’aspiration

La sélection des vitesses (puissances) d’aspiration est cyclique selon la séquence vitesse "stand-by - 1-2-3-4- Stand by -1-2-...", à chaque pression de la touche T1 de la tige de commande, la vitesse (puissance) d’aspiration augmente d’un niveau pour s’éteindre (stand-by) si la touche est encore enfoncée lorsque la hotte est en vitesse (puissance) d’aspiration 4.

ère

On peut aussi éteindre la hotte (stand by) quand la hotte fonctionne à une autre vitesse en appuyant de façon prolongée (plus de 3 secondes) sur la touche T1 de la tige de commande. On peut déterminer à quelle vitesse (puissance) d’aspiration se trouve la hotte car la tige est équipée d’un led qui change de couleur sur base de la vitesse (puissance) d’aspiration comme suit:

Hotte en stand-by: LED ETEINT

ère

vitesse (puissance) d’aspiration - led

VERT

ème

vitesse (puissance) d’aspiration -

led ORANGE (ambre)

ème

vitesse (puissance) d’aspiration -

led ROUGE

ème

vitesse (puissance) d’aspiration -

led ROUGE CLIGNOTANT

ème

vitesse (puissance)

vitesse.

Remarque: la 4 d’aspiration reste allumée pendant 5 minutes, après quoi le moteur d’aspiration se

place sur la 2 En appuyant à nouveau, le moteur aspiration s’éteint (Stand by).

Nécessité de laver les filtres anti-graisse: led VERT CLIGNOTANT (lire les instructions relatives au "Reset et configuration du signal de saturation des filtres")

Nécessité de laver ou remplacer les filtres au charbon: led ORANGE (ambre)

CLIGNOTANT (lire les instructions relatives au "Reset et configuration du signal de saturation des filtres") Remarque: Le reset peut être effectué tant par la tige de contrôle que par la télécommande.

Contrôle de la lumière centrale La lumière centrale peut être allumée et éteinte en appuyant sur la touche T2 de la tige de contrôle.

Contrôle des lumières latérales (si présentes)

Les lumières latérales peuvent être allumées et éteintes en appuyant DE FACON

PROLONGEE sur la touche T2 de la tige de contrôle. L’ENFONCEMENT PROLONGE permet, outre l’allumage et la coupure, de régler l’intensité de la lumière émise par les lampes. Remarque: Les fonctions d’allumage, coupure (et réglage) s’alternent. Le réglage de l’intensité de la lumière n’est pas disponible pour les hottes avec lampes néon.

Reset et configuration du signal de saturation des filtres

Allumer la hotte à une vitesse au choix (voir paragraphe ci-dessus “Sélection des vitesses (puissances) d’aspiration”)

Reset signal saturation du filtre antigraisse (LED VERT CLIGNOTANT sur la tige de contrôle) Effectuer d’abord l’entretien du filtre comme décrit dans le paragraphe correspondant.

Appuyer de façon prolongée (plus de 3 secondes) sur la touche T1 contrôle, le LED arrête de clignoter pour indiquer que le reset du signal a été effectué, la hotte s’éteint.

Reset signal saturation du filtre au charbon (LED ORANGE (ambre) CLIGNOTANT) Effectuer d’abord l’entretien du filtre comme décrit dans le paragraphe correspondant.

Appuyer de façon prolongée (plus de 3 secondes) sur la touche T1 de la tige de contrôle, le LED arrête de clignoter pour indiquer que le reset du signal a été effectué, la hotte s’éteint.

Désactivation du signal de saturation du filtre au charbon (pour applications particulières)

Eteindre la hotte (voir paragraphe ci-dessus “Sélection des vitesse (puissances) d’aspiration”) Appuyer de façon prolongée (plus de 5 secondes) sur la touche T1 de la tige de

de la tige de

contrôle, le LED clignotera en VERT pour indiquer que le signal de saturation du filtre au charbon a été désactivé. Pour réactiver le signal de saturation du filtre au charbon, répéter l’opération, le LED clignotera en ORANGE (ambre).

Instructions pour l’entretien, utilisateur et la maintenance

Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL! ATTENTION: Il y a risque d’incendie si vous

ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Filtre à graisse

Il retient les particules de graisse issues de la cuisson. Le filtre anti-graisse métallique doit être

nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Enlever le châssis de support filtre en tournant de 90° les boutons (g) qui le fixent à la hotte.

Remplacement des ampoules

Débrancher l’appareil du réseau électrique Attention! Avant de toucher les lampes,

assurez-vous qu’elles soient froides.

de ne pas abîmer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé. Montage Placer le rembourrage autour du filtre à graisse et le fixer à l’aide des dispositifs de blocage prévus. Appliquer le couvercle supérieur et le fixer à l’aide du ressort de fixation.

Pour l’opération de démontage procéder en sens inverse.

• A l’aide d’un petit tournevis plat, faire levier sur le bord de l’ampoule et l’extraire.

• Retirer l’ampoule grillée et remplacez la par une ampoule de 12V 20W MAX 30° Ø35 GU4.

• Remonter alors la nouvelle ampoule en procédant dans le sens inverse du démontage.

Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

Filtres à charbon

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l’eau chaude et au moyen de détergents appropriés ou dans le lavevaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l’intérieur). Enlever l’eau qui excède en faisant attention

Spanish

Contenido

Aviso de seguridad importante ................................................................................. 51

Requisitos eléctricos y de instalación...................................................................... 53

Requisitos eléctricos ..................................................................................................................................53

Antes de instalar la campana.....................................................................................................................54

Lista de materiales...................................................................................................... 55

Piezas suministradas .................................................................................................................................55

Piezas no suministradas ............................................................................................................................55

Dimensiones y Espacios libres ................................................................................. 56

Tipos de ductos y ejemplos....................................................................................... 57

Métodos de ventilación...............................................................................................................................57

Preparación ................................................................................................................................................58

Instalación ................................................................................................................... 59

Instalación - Versión con tubos ..................................................................................................................59

Instalación -Versión sin tubos (Recirculación) ...........................................................................................64

Descripción de la campana y los controles ............................................................. 69

Controles ....................................................................................................................................................69

Instrucciones para el servicio de venta y de postventa y mantenimiento............ 72

Limpieza .....................................................................................................................................................72

Filtro contra la grasa...................................................................................................................................72

Sustitución de la bombilla...........................................................................................................................73

Filtros de Carbón........................................................................................................................................73

APROBADO PARA APARATOS DE USO DOMÉSTICO

SÓLO PARA USO DOMÉSTICO

LEA Y GUARDE ESTAS INSTRUCCIONES

ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO. LA INSTALACIÓN DEBE CUMPLIR TODA LA NORMATIVA LOCAL. IMPORTANTE: guarde estas instrucciones para su uso por parte del inspector de electricidad local. INSTALADOR: entregue al propietario estas instrucciones junto con la unidad. PROPIETARIO: conserve estas instrucciones para futuras consultas. Advertencia de seguridad: antes de realizar el cableado de este aparato, desactive el circuito de energía eléctrica en el panel de servicio y desbloquee el panel. Requisito: Circuito auxiliar de CA de 120 V, 60 Hz, 15 ó 20 A

LEA Y GUARDE ESTAS INSTRUCCIONES

Aviso de seguridad importante

PRECAUCIÓN

SÓLO PARA USO DE VENTILACIÓN GENERAL. NO EXPULSAR VAPORES O MATERIALES PELIGROSOS O EXPLOSIVOS.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE FUEGO, DESCARGA ELÉCTRICA O LESIONES PERSONALES, RESPETE LO SIGUIENTE: A. Utilice esta unidad solamente en el modo

que indica el fabricante. En caso de duda, póngase en contacto con el fabricante. B. Antes de reparar o limpiar la unidad,

desconecte la alimentación en el panel de servicio y bloquee los medios de desconexión del panel de servicio para evitar la conexión accidental de la alimentación. Si no es posible bloquear los medios de desconexión del panel de servicio, coloque un dispositivo de advertencia que destaque como, por ejemplo, una etiqueta, en el panel de servicio.

C. La instalación y el cableado eléctrico

deben realizarlos personas cualificadas de acuerdo con las normativas y los estándares aplicables, incluida la construcción ignífuga.

D. Es necesaria una ventilación suficiente

para la correcta combustión y expulsión de gases por la salida de humos (Chimenea) del equipo de combustión de carburante para evitar el contratiro. Siga las directrices de fabricantes de equipos de calefacción y los estándares de seguridad como los publicados por la National Fire Protection Association (NFPA), American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) y las normativas locales.

E. Al efectuar orificios en una pared o techo,

no dañe el cableado eléctrico y otras instalaciones ocultas.

F. Los sistemas instalados mediante

conducto deben tener ventilación con

UTILIZAR PARA

salida al exterior.

PRECAUCIÓN

Para reducir el riesgo de fuego y conseguir una salida del aire correcta, asegúrese de conducir el aire hacia el exterior. No permita que el aire se expulse en espacios situados en el interior de muros, techos, desvanes, sótanos de pequeña altura o garajes.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE FUEGO, UTILICE SOLAMENTE TUBOS METÁLICOS.

Instale esta campana de acuerdo con los requisitos especificados.

ADVERTENCIA

Para reducir el riesgo de fuego o descarga eléctrica, no utilice esta campana con ningún dispositivo externo en estado sólido para el control de la velocidad.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO OCASIONADO POR GRASA:

a) No deje nunca ninguna unidad externa

desatendida y con valores de fuego altos. La cocción puede causar humo o reboses de grasa que pueden prender fuego. Caliente el aceite a fuego lento o medio.

b) Encienda siempre la campana cuando

cocine a una temperatura alta o cuando realice flameados (Por ejemplo, crepes Suzette, cerezas flameadas, ternera a la pimienta flameada).

c) Limpie con frecuencia los ventiladores.

No permita que la grasa se acumule en el ventilador o filtro.

d) Utilice un tamaño de sartén adecuado.

Utilice siempre piezas de batería de cocina adecuadas al tamaño del elemento de superficie.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, EN CASO DE FUEGO OCASIONADO POR GRASA,

TENGA EN CUENTA LO SIGUIENTE

a) EXTINGA LAS LLAMAS con una tapa

ajustada, una lámina para hacer galletas u otro tipo de bandeja metálica y apague el quemador de gas o elemento eléctrico. TENGA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extinguen inmediatamente, DESALOJE EL LUGAR Y LLAME A LOS BOMBEROS.

b) NUNCA TOME UNA SARTÉN EN

LLAMAS, podría sufrir quemaduras.

c) NO UTILICE AGUA, incluidas bayetas o

toallas húmedas ya que se produciría una violenta explosión de vapor.

d) Utilice un extintor SÓLO si:

1) Sabe que dispone de un extintor

de la clase ABC y conoce su funcionamiento.

2) El fuego es pequeño y se

encuentra en la misma zona donde se inició.

3) Ha llamado a los bomberos.

4) Puede luchar contra el fuego

teniendo una salida a su espalda.

Basado en “Kitchen Fire Safety Tips”

publicado por NFPA.

FUNCIONAMIENTO

a. Coloque siempre las rejillas y los filtros de seguridad en su lugar correspondiente. Sin estos componentes, los ventiladores en funcionamiento podrían atrapar su pelo, sus dedos o su ropa.

El fabricante declina toda responsabilidad en caso de fallo de cumplimiento de las instrucciones aquí facilitadas para la instalación, el mantenimiento y el uso adecuado del producto. El fabricante declina además toda responsabilidad por daños ocasionados por negligencia y la garantía de la unidad queda cancelada automáticamente como consecuencia de un mantenimiento incorrecto.

Requisitos eléctricos y de instalación

Requisitos eléctricos

IMPORTANTE

cumpla todas las normativas y ordenanzas gubernamentales.

Es responsabilidad del cliente: Ponerse en contacto con un instalador eléctrico cualificado. Asegurarse de que la instalación eléctrica es adecuada y en conformidad con National Electrical Code, ANSI/NFPA 70 (última edición*) o CSA Standards C22.1-94, Canadian Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*) y toda la normativa y las ordenanzas locales.

Si la normativa lo permite y se utiliza un cable de toma a tierra independiente, se recomienda que un electricista cualificado determine si la difracción de onda de tierra es la adecuada.

No ubique la toma a tierra en una tubería de gas. Si no está seguro de que la campana está correctamente conectada a tierra, consulte a un electricista cualificado. No coloque ningún fusible en el circuito neutral o con vuelta por tierra.

IMPORTANTE

Guarde las instrucciones de instalación para su uso por parte del inspector de electricidad.

La campana debe está conectada únicamente con hilo de cobre.

La campana debe estar conectada directamente al desconectador con fusible (O disyuntor) mediante canal metálico de cables eléctricos.

Los tamaños de cable deben cumplir los requisitos de la National Electrical Code, ANSI/NFPA 70 (última edición*) o CSA Standards C22.1-94, Canadian Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*) y toda la normativa y las ordenanzas locales.

Es preciso colocar un conector de canal de cables enumerado en U.L. o C.S.A. en cada extremo del canal de cables de fuente de alimentación (En la campana y en la caja de conexiones).

Se pueden obtener copias de los estándares enumerados en:

* National Fire Protection Association Batterymarch Park Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley Road Cleveland, Ohio 44131-5575

Antes de instalar la campana

1. Para obtener una circulación del flujo de

aire más eficaz, utilice un tubo de tramo recto o el menor número posible de tubos acodados.

PRECAUCIÓN: el conducto de

ventilación solamente debe tener salida hacia la parte exterior del edificio.

2. Para realizar la instalación, se necesitan al menos dos personas. U

guantes para protegerse contra los bordes afilados.

3. La campana se ajusta mediante material adecuados para la mayoría de superficies; consulte a un instalador cualificado para comprobar si quedan perfectamente ajustados al armario o a la pared.

4. No emplee tubos flexibles.

5. Las instalaciones en CONDICIONES

CLIMÁTICAS FRÍAS deben tener instalado un regulador de contratiro adicional para minimizar el flujo de aire inverso y una rotura térmica no metálica para minimizar la conducción de temperaturas externas como parte de los tubos. El regulador debe encontrarse en la parte de aire frío de la rotura térmica.

La rotura debe estar los más cerca

posible al lugar donde los tubos entran en la parte caliente de la casa.

6. Aire limpio: Las normativas locales para edificios pueden requerir el uso de sistemas de aire limpio cuando se utilizan sistemas de ventilación mediante tubos superiores al CFM especificado de movimiento de aire.

El CFM especificado varía de una zona a

otra. Para conocer los requisitos específicos de su zona, consulte a un profesional de HVAC.

Lista de materiales

Piezas suministradas

• Unidad de ventilador

• Carcasa de la campana extractora

• 1 filtro metálico

• 2 bombillas halógenas

• 4 cubiertas de tubo superior e inferior

• Estructura de chimenea

• Deflector, montaje de 3 piezas (version sin tubos)

• 4 Apéndices

• Paquete con tornillos y elementos metálicos:

Barra de control Plantilla Guía de instalación, uso y mantenimiento Garantía 1 adaptador Torx T10 1 adaptador Torx T20 6 arandelas 14 tornillos 3,5x9,5 10 tornillos 5x45 16 tornillos 4x8 10 tornillos M4x7 4 tornillos 4,2x15

Piezas no suministradas

• Tubos, canal de cables y todas las herramientas necesarias para la instalación.

• Kit de conversión sin tubos

solamente se puede utilizar en la versión

sin tubos (Recirculación)

incluye: filtro de carbón vegetal y

dispositivos de fijación de filtro de carbón vegetal.

Dimensiones y Espacios libres

Tipos de ductos y ejemplos

Siga detenidamente las instrucciones expuestas en este manual.

Se declina toda responsabilidad de cualquier inconveniencia, daños o incendios eventuales ocasionados por el incumplimiento de las instrucciones de este manual.

Métodos de ventilación

La campana está equipada con un salida de escape B para la descarga de gases al exterior (Versión con tubos). En caso de que no sea posible la descarga de gases y del vapor procedentes de la cocina al exterior, la campana se puede utilizar en la versión sin tubos (Recirculación). Coloque un filtro de carbono activado y el deflector F en el soporte de sujeción de la cubierta de tubo G. Los gases y vapores se reciclan a través de la rejilla superior H mediante un conducto conectado al cambio de sección B y el cambio de sección montado en el deflector F.

NOTA: Sólo para versión sin tubos (Recirculación): adquiera el kit de conversión sin tubos. Tamaño mínimo de tubo (Versión con o sin tubos): Tubería redonda de 8".

Preparación

No corte una vigueta o un perno a menos que sea absolutamente necesario. Si fuera necesario efectuar el corte, deberá construirse un marco de soporte.

Se suministra el material de ajuste necesario para fijar la campana a la mayoría de tipos de muro o techo. No obstante, un técnico cualificado debe comprobar la idoneidad de los materiales de acuerdo con el tipo de muro o techo.

Antes de efectuar ningún corte, asegúrese de existe espacio libre adecuado en el techo o muro para la expulsión del aire.

La preferencia de la altura de instalación de la campana de los usuarios es por encima de la cocina. Cuanto más cerca esté la campana de la cocina, mas eficaz resultará la captura de olores, grasa y humos.

PRECAUCION: PARA LA INSTALACION DE ESTUFAS DE GAS: INSTALE ESTA

CAMPANA DE TAL MANERA QUE LA CORNISA INFERIOR SE ENCUENTRE A A NO MENOS DE 30" (76,2 CM) SOBRE LA SUPERFICIE DE COCCION. PARA LA INSTALACION DE ESTUFAS ELECTRICAS: INSTALE ESTA CAMPANA DE TAL MANERA QUE LA CORNISA INFERIOR SE ENCUENTRA A NO MENOS DE 24" (61 CM) Y NO MAS DE 30" (76,2 CM) SOBRE LA SUPERFICIE DE COCCION. PARA USO ELECTRODOMESTICO. POR FAVOR, LEA EL MANUAL DE INSTALACION PARA UNA INSTALACION ESPECIFICA.

Antes de seleccionar la campana, compruebe la altura del techo y la altura máxima de la campana.

Instalación

Instalación - Versión con tubos

1. Cálculos previos a la instalación

K = Altura de cocina C = Altura de encimera (estándar de 36") P = Altura preferida de la parte inferior de la

campana por encima de la encimera (recomendado entre 24” y 30”)

H = Altura de instalación de la campana H = K – C – P

a) Seleccione una preferencia de la altura de

la campana P cómoda para el usuario. (entre 24” y 30”). b) Calcule la altura de instalación de la campana (H = K-C-P). c) Compruebe que el valor de H (altura) se encuentra dentro del valor máximo y mínimo de altura para su modelo (consulte el párrafo “Dimensiones y espacios libres”). De lo contrario, ajuste su instalación.

2. Preparación de la superficie de montaje

Instalación de soportes en el techo.

Nota: tenga en cuenta la profundidad de la campana; es posible que la campana tenga una mayor profundidad que la cocina. a. Marque las líneas centrales de la cocina

o de la campana en el techo. Utilice las líneas centrales marcadas en el techo para colocar la plantilla de montaje.

Observe que en la plantilla se indican la

ubicación de la parte delantera de la campana (mediante una flecha), el lateral y los orificios de montaje.

Nota: no olvide que la flecha impresa en

la plantilla corresponde a la parte delantera de la campana y, por lo tanto, al lateral donde se colocarán los paneles de control al final de la instalación)

b. Retire y guarde la plantilla. Realice un

corte y retire el techo aislante. Instale madera con una longitud apropiada de 2" x 4" entre las viguetas para facilitar puntos de montaje de la chimenea tal y como se indica arriba. Utilice la plantilla para las dimensiones y espacios libres necesarios.

Asegúrese de que la madera queda

firmemente ajustada y nivelada. Si tiene dificultades o se trata de una instalación

especial, consulte a un profesional. Consulte la plantilla y las ilustraciones anteriores.

c. Instale un tubo de salida de 8” y aumente

la longitud = H - 28“ del techo. El tubo deberá está correctamente fijados a las viguetas. No utilice tubos con un tamaño inferior al indicado.

Atención: la instalación del tubo no será necesaria en versiones no ventiladas (recirculación) d. Instale canal de cables eléctricos de 1/2"

en la ubicación marcada en la plantilla y aumente.

Nota: si es preciso realizar la instalación

de un ventilador remoto, proporcione un canal de cables u orificio adicional.

e. Instale tabique aislante alrededor del

conducto y el canal de cables; renueve el acabado del techo, deje espacio libre suficiente para una instalación de estructura de chimenea hasta el techo.

f. Coloque la plantilla en su sitio y ajuste los

4 tornillos en los orificios de montaje, no los apriete sino que deje un espacio de 1/2“, retire la plantilla.

3. Regule la estructura de la chimenea y

ajuste todas las piezas de montaje con 4 tornillos en cada soporte (16 tornillos en total), compruebe que la estructura está correctamente instalada.

Nota: Si está prevista, quitar

temporalmente los tornillos que fijan el estribo de refuerzo del cañón (conservar los tornillos) y apoyarlo sobre el grupo motor.

El estribo se fija de nuevo en posición

sólo después que se ha instalado el cañón en el cielorraso.

4. Enganche el enrejado en los 4 tornillos.

ADVERTENCIA

Peligro de peso excesivo Serán necesarias dos o más personas para mover e instalar la campana extractora. De lo contrario, podrían producirse lesiones de espalda o de otro tipo.

Realice el ajuste angular final a la estructura del techo. Si es necesario, apriete los 4 tornillos de cabeza cuadrada para techo.

Ajuste los seis tornillos adicionales para un

ajuste definitivo.

5. Conecte el otro extremo del tubo de

descarga al dispositivo de descarga de la casa.

Nota: Si está prevista, fijar el estribo de

refuerzo al cañón en una posición lo más intermedia posible.

SISTEMA DOMÉSTICO DE ELECTRICIDAD Y BAJO NINGUNA CIRCUNSTANCIA DEBE CORTARSE O ELIMINARSE.

De lo contrario, podría tener como

resultado una descarga eléctrica o la muerte.

Retire el pestillo extraíble y la tapa de la

caja de conexiones e instale el conector de canal de cables (Enumerado en cULUS) en la caja de conexiones.

6. Conexión eléctrica

ADVERTENCIA Peligro de descarga eléctrica Advertencia: antes de realizar el

cableado de este aparato, desactive el circuito de energía eléctrica en el panel de servicio.

Se requiere un circuito 120 VAC, 15 ó

20 A.

INSTRUCCIONES DE TOMA

ELÉCTRICA

ESTE APARATO DISPONE DE UNA

CAJA DE CONEXIONES ELÉCTRICAS CON 3 CABLES, UNO DE LOS CUALES (VERDE Y AMARILLO) SIRVE COMO TOMA DE TIERRA PARA EL APARATO PARA PROTEGERSE DE DESCARGAS ELÉCTRICAS, EL CABLE VERDE Y AMARILLO DEBE ESTAR CONECTADO AL CABLE DE TOMA A TIERRA DE SU

Coloque 3 cables (Negro, blanco y verde)

de acuerdo con el National Electrical Code y la normativa y las ordenanzas locales en el canal de cables de 1/2" del panel del servicio a la caja de conexiones.

Conecte el cable negro del panel de

servicio al cable negro o rojo de la caja de conexiones, el cable blanco al blanco y el verde al verde-amarillo.

Cierre la tapa de la caja de conexiones.

7. Introducir la barra de control en su lugar

empujando hacia arriba.

Realizar la conección eléctrica.

8. Empalmar las dos secciones superiores

de la chimenea cubriendo el cañón.

Ajustar cada sección con 2 tornillos (1 por

cada lado) cerca del cielorraso.

9. Fijar al cañón el conjunto chimenea

superior con 10 tornillos (5 por cada lado).

10. Aplicar 2 apéndices (suministrados con el

equipo) para cubrir los puntos de fijación de las secciones de la chimenea superior (¡ATENCIÓN! LOS APÉNDICES PARA LA CHIMENEA SUPERIOR SE RECONOCEN PORQUE SON MÁS LARGOS Y MÁS PROFUNDOS Y SE FIJAN A PRESIÓN.

11. Introducir primero la sección inferior de la chimenea en la que están presentes las inserciones roscadas.

Fijarla a la estructura atornillando el

primero y el cuarto tornillo comenzando desde abajo a ambos lados.

12. Empalmar la segunda sección inferior

atornillando el segundo y el tercer tornillo comenzando desde abajo a ambos lados.

Fijar de forma definitiva las 2 secciones

con 4 tornillos (2 por cada lado).

13. Aplique 2 apéndices (suministrados con

el equipo) para cubrir los puntos de fijación de las secciones de la chimenea inferior (¡ATENCIÓN! LOS APÉNDICES PARA LA CHIMENEA INFERIOR SON RECONOCIBLES PORQUE SON MÁS ESTRECHOS Y MENOS PROFUNDOS).

14. Compruebe si todas las bombillas están correctamente instaladas.

Conecte la alimentación en el panel de

servicio.

Compruebe el funcionamiento de los

indicadores y el ventilador mediante la sección Uso y mantenimiento de este manual.

Si la campana extractora no funciona:

• Compruebe si el disyuntor está desconectado o se han fundido los fusibles.

• Desconecte el suministro eléctrico. Compruebe si el cableado es correcto.

Para conseguir el funcionamiento más eficaz de la nueva campana extractora, lea la sección “Uso y mantenimiento”.

Para disponer de una referencia sencilla, siga las Instrucciones de instalación y la Guía de uso y mantenimiento.

Instalación -Versión sin tubos (Recirculación)

1. Cálculos previos a la instalación

K = Altura de cocina C = Altura de encimera (estándar de 36") P = Altura preferida de la parte inferior de la

campana por encima de la encimera (recomendado entre 24” y 30”)

H = Altura de instalación de la campana H = K – C – P

a) Seleccione una preferencia de la altura de

2. Preparación de la superficie de montaje

Instalación de soportes en el techo.

Nota: tenga en cuenta la profundidad de la campana; es posible que la campana tenga una mayor profundidad que la cocina. a. Marque las líneas centrales de la cocina

o de la campana en el techo. Utilice las líneas centrales marcadas en el techo para colocar la plantilla de montaje.

Observe que en la plantilla se indican la

ubicación de la parte delantera de la campana (mediante una flecha), el lateral y los orificios de montaje.

Nota: no olvide que la flecha impresa en

la plantilla corresponde a la parte delantera de la campana y, por lo tanto, al lateral donde se colocarán los paneles de control al final de la instalación)

b. Retire y guarde la plantilla. Realice un

Asegúrese de que la madera queda

firmemente ajustada y nivelada. Si tiene dificultades o se trata de una instalación

especial, consulte a un profesional. Consulte la plantilla y las ilustraciones anteriores.

c. Instale canal de cables eléctricos de 1/2"

en la ubicación marcada en la plantilla y aumente.

Nota: si es preciso realizar la instalación

de un ventilador remoto, proporcione un canal de cables u orificio adicional.

d. Instale tabique aislante alrededor del

conducto y el canal de cables; renueve el acabado del techo, deje espacio libre suficiente para una instalación de estructura de chimenea hasta el techo.

e. Coloque la plantilla en su sitio y ajuste los

4 tornillos en los orificios de montaje, no los apriete sino que deje un espacio de 1/2“, retire la plantilla.

3. Regule la estructura de la chimenea y

ajuste todas las piezas de montaje con 4 tornillos en cada soporte (16 tornillos en total), compruebe que la estructura está correctamente instalada.

Nota: Si está prevista, quitar

temporalmente los tornillos que fijan el estribo de refuerzo del cañón (conservar los tornillos) y apoyarlo sobre el grupo motor.

El estribo se fija de nuevo en posición

sólo después que se ha instalado el cañón en el cielorraso.

4. Enganche el enrejado en los 4 tornillos.

ADVERTENCIA

Peligro de peso excesivo Serán necesarias dos o más personas para mover e instalar la campana extractora. De lo contrario, podrían producirse lesiones de espalda o de otro tipo.

Realice el ajuste angular final a la estructura del techo. Si es necesario, apriete los 4 tornillos de cabeza cuadrada para techo.

Ajuste los seis tornillos adicionales para un ajuste definitivo.

4. Monte el deflector en el enrejado y fíjelo

al soporte con 4 tornillos; por último conecte el tubo de descarga al anillo de conexión que está situado en el deflector.

Nota: Si está prevista, fijar el estribo de

refuerzo al cañón en una posición lo más intermedia posible.

6. Conexión eléctrica

ADVERTENCIA Peligro de descarga eléctrica Advertencia: antes de realizar el

cableado de este aparato, desactive el circuito de energía eléctrica en el panel de servicio.

Se requiere un circuito 120 VAC, 15 ó

20 A.

INSTRUCCIONES DE TOMA

ELÉCTRICA

ESTE APARATO DISPONE DE UNA

De lo contrario, podría tener como

resultado una descarga eléctrica o la muerte.

Retire el pestillo extraíble y la tapa de la

caja de conexiones e instale el conector de canal de cables (Enumerado en cULUS) en la caja de conexiones.

Coloque 3 cables (Negro, blanco y verde)

de acuerdo con el National Electrical Code y la normativa y las ordenanzas

locales en el canal de cables de 1/2" del panel del servicio a la caja de conexiones.

Conecte el cable negro del panel de

servicio al cable negro o rojo de la caja de conexiones, el cable blanco al blanco y el verde al verde-amarillo.

Cierre la tapa de la caja de conexiones.

10. Aplicar 2 apéndices (suministrados con el equipo) para cubrir los puntos de fijación de las secciones de la chimenea superior (¡ATENCIÓN! LOS APÉNDICES PARA LA CHIMENEA SUPERIOR SE RECONOCEN PORQUE SON MÁS LARGOS Y MÁS PROFUNDOS Y SE FIJAN A PRESIÓN.

7. Introducir la barra de control en su lugar

empujando hacia arriba.

Realizar la conección eléctrica.

8. Empalmar las dos secciones superiores

de la chimenea cubriendo el cañón.

Ajustar cada sección con 2 tornillos (1 por

cada lado) cerca del cielorraso.

9. Fijar al cañón el conjunto chimenea

superior con 10 tornillos (5 por cada lado).

11. Introducir primero la sección inferior de la

chimenea en la que están presentes las inserciones roscadas.

Fijarla a la estructura atornillando el

primero y el cuarto tornillo comenzando desde abajo a ambos lados.

13. Aplique 2 apéndices (suministrados con el equipo) para cubrir los puntos de fijación de las secciones de la chimenea inferior (¡ATENCIÓN! LOS APÉNDICES PARA LA CHIMENEA INFERIOR SON RECONOCIBLES PORQUE SON MÁS ESTRECHOS Y MENOS PROFUNDOS).

12. Empalmar la segunda sección inferior

atornillando el segundo y el tercer tornillo comenzando desde abajo a ambos lados.

Fijar de forma definitiva las 2 secciones

con 4 tornillos (2 por cada lado).

14. Compruebe si todas las bombillas están correctamente instaladas.

Conecte la alimentación en el panel de

servicio.

Compruebe el funcionamiento de los

indicadores y el ventilador mediante la sección Uso y mantenimiento de este manual.

Si la campana extractora no funciona:

• Compruebe si el disyuntor está desconectado o se han fundido los fusibles.

• Desconecte el suministro eléctrico. Compruebe si el cableado es correcto.

Para conseguir el funcionamiento más eficaz de la nueva campana extractora, lea la sección “Uso y mantenimiento”.

Para disponer de una referencia sencilla, siga las Instrucciones de instalación y la Guía de uso y mantenimiento.

Descripción de la campana y los controles

Controles

Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconsejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente.

Descripción del panel de control

1. Cuadro de control

2. Filtro antigrasa

3. Manija de desenganche del filtro antigrasa

4. Lámpara halógena

5. Protección contra vapores

6. Chimenea telescópica

7. Salida del aire (sólo para uso en versión

filtrante)

Función de encendido automático

La campana extractora está equipada con un sensor de temperatura que activa el motor a la 1a velocidad (potencia) de aspiración en el casoe en que la temperatura ambiente en la zona alrededor de la campana extractora supere los 70°C. El usuario puede apagar o cambiar la velocidad (potencia) de aspiración (ver parágrafo "Control de las velocidades

(potencias) de aspiración").

Control de las velocidades (potencias) de aspiración

La selección de las velocidades (potencia) de aspiración es ciclica segun la secuencia de velocidad “"stand-by - 1-2-3-4- Stand by 1-2-...",por eso cada vez que se pulsa el botón T1 de la barra de control la velocidad (potencia) de aspiración aumenta de un nivel para apagarse (stand-by) si el bottón está todavia pulsado cuando la campana está en velocidad (potencia) de aspiración 4. Es posible apagar la campana extractora (stand by) también cuando la campana

extractora está en una velocidad cualquiera, pulsando de manera prolongada (más de 3 segundos ) el botón T1 de la barra de control. Es posible determinar a cual velocidad (potencia) de aspiración se encuentra la campana extractora en cuanto la barra de control tiene un led que cambia color segun la velocidad (potencia) de aspiración como sigue:

Campana en stand-by: LED APAGADO 1a velocidad (potencia) de aspiración - led

VERDE 2a velocidad potenzci) de aspiración - led ARANCIONE (ambra) 3avelocidad (potencia) de aspiración - led ROSSO 4a velocidad(potencia) de aspiración - led ROSSO LAMPEGGIANTE) Nota: la 4a velocidad (potencia) de aspiración queda encendida por 5 minutos, luego el motor de aspiración se coloca en la 2a velocidad. Pulsando todavia el motor de aspiración se apaga (Stand by).

Necesidad de lavar los filtros antigrasa: led VERDE RELAMPAGUEANTE (leer las instrucciones al "Reset y configuración de la indicación de saturación de filtors ")

Necesidad de lavar o cambiar los filtros al carbón : led ANARANJADO (ambra)

RELAMPAGUEANTE (leer las instrucciones relativas al "Reset y ajuste de la indicación de saturación de los filtros ") Nota: el reset puede ser llevado a cabo sea a través de la barra de control que a través del mando.

Control de la luz central

La luz central puede estar encendida o apagada pulsando el botón T2 de la barra de control.

Control de las luces laterales (cuando establecidas)

Las luces laterales pueden estar encendidas o apagadas pulsando DE MANERA PROLONGADA el botón T2 de la barra de control EL TOQUE PROLONGADO permite, además del encendido y el apagado , de ajustar la luz emitida por las lámparas. Nota: Las funciones de encendido,apagado y ajuste se alternan. El ajuste de la intensidas de la luz no está disponible para las campanas extractoras con las lámpara al neon.

Reset y ajuste d ela indicaión de saturación de los filtros

Encender la campana extractora a una velocidad cualquiera (ver parágrafo aqui arriba “Selección de las velocidades (potencias) de aspiración”)

Reset indicación saturación del filtro antigrasas (LED VERDE RELAMPAGUEANTE en la barra de control) Proceder primero con el mantenimiento del filtro como descrito en el parágrafo correspondiente.

Pulsar de manera prolongada (más de 3 segundos ) el botón T1 de la barra de control el LED cesa de relampaguear a indicar que el reset de la indicación ha sido llevado a cabo, la campana extractora se apaga .

Reset indicación saturación del filtro al carbón (LED ANARANJADO (ambra) RELAMPAGUEANTE) Proceder primero con el mantenimiento del filtro como descrito en el parágrafo correspondiente.

Pulsar de manera prolongada (má de 3 segundos) el botón T1 de la barra de control , el LED cesa de relampaguear a indicar que el reset de la indicación ha sido llevado a cabo, la campana extractora se apaga.

Desactivación de la indicación de saturación del filtro al carbón (para aplicaciones especiales)

Apagar la campana extractora (ver parárafo aqui arriba “Selección de las velocidades ((potencia) de aspiración”) Pulsar de manera prolongada (más de 5 segundos ) el botón T1 de la barra de control, el LED relampagueará en VERDE para indicar que ha sido desactivada la indicación de saturación del filtro al carbón. Para reactivar la indicación de saturación del filtro al carbón,repetir la operación, el LED relampagueará en ANARANJADO (ambra).

Instrucciones para el servicio de venta y de postventa y mantenimiento

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.

Limpieza

La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ATENCION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente. El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

Filtro contra la grasa

Retiene las partículas de grasa producidas cuando se cocina. El filtro antigrasa metálico debe limpiarse

una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Saque la cubierta que sujeta el filtro girando 90 grados los pomos (g) que la sujetan a la campana.

Sustitución de la bombilla

Desconecte el aparato de la red elèctrica. Atención! Antes de tocar las lámparas asegúrese de que esten frías.

completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee. Montaje Coloque el filtro de carbón alrededor del filtro de grasa y fíjelo con los dispositivos de bloqueo correspondientes. Aplique el tapón superior y fíjelo con el muelle de bloqueo.

Para el desmontaje, proceda en sentido inverso.

• Con un pequeño destornillador a punta de diamante, haga palanca sobre los bordes de la lámpara para sacarla.

• Desenrosque la lámpara que se desea cambiar y cambiarla con una 12V 20W MAX 30° diámetro 35 12V gu4.

• Para el montaje de la lámpara nueva realice la operación en sentido inverso.

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.

Filtros de Carbón

Retiene los olores desagradables producidos por el cocinado de alimentos.

El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo

LIB0015793 Ed. 11/10

Elica ECH622SS Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
