Elica EBL436BL Instructions [en, fr, es]

Use, Care, and Installation Guide

Guide d’utilisation, d’entretien et d’installation

Guía de instalación, uso y mantenimiento

READ AND SAVE THESE INSTRUCTIONS

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

LEA Y GUARDE ESTAS INSTRUCCIONES

English

Franch

Spanish

Contents page 2
Sommaire page 17
Contenido página 33

English

Contents

Important safety Notice..............................................................................................................................................3

Electrical & Installation requirements ......................................................................................................................4

Electrical requirements ........................................................................................................................................................................................4

Before installing the hood ....................................................................................................................................................................................4

List of Materials...........................................................................................................................................................5

Parts supplied...................................................................................................................................................................................................... 5

Parts not supplied................................................................................................................................................................................................ 5

Dimensions and Clearances......................................................................................................................................6

Ducting Options and Examples.................................................................................................................................7

Venting methods.................................................................................................................................................................................................. 7

Preparation ..........................................................................................................................................................................................................7

Installation...................................................................................................................................................................8

Installation - Ducting version................................................................................................................................................................................ 8

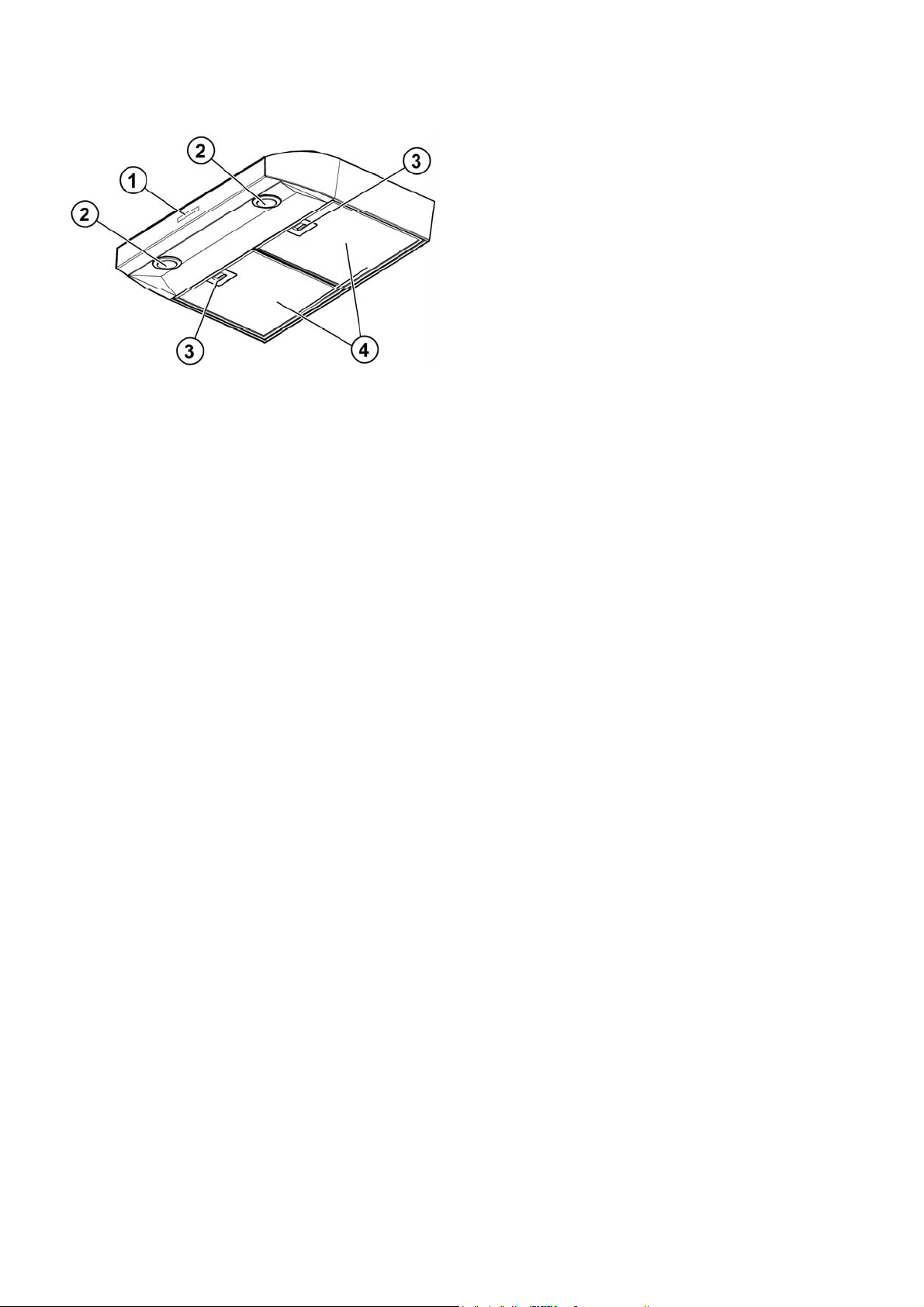

Description of the hood & Controls........................................................................................................................11

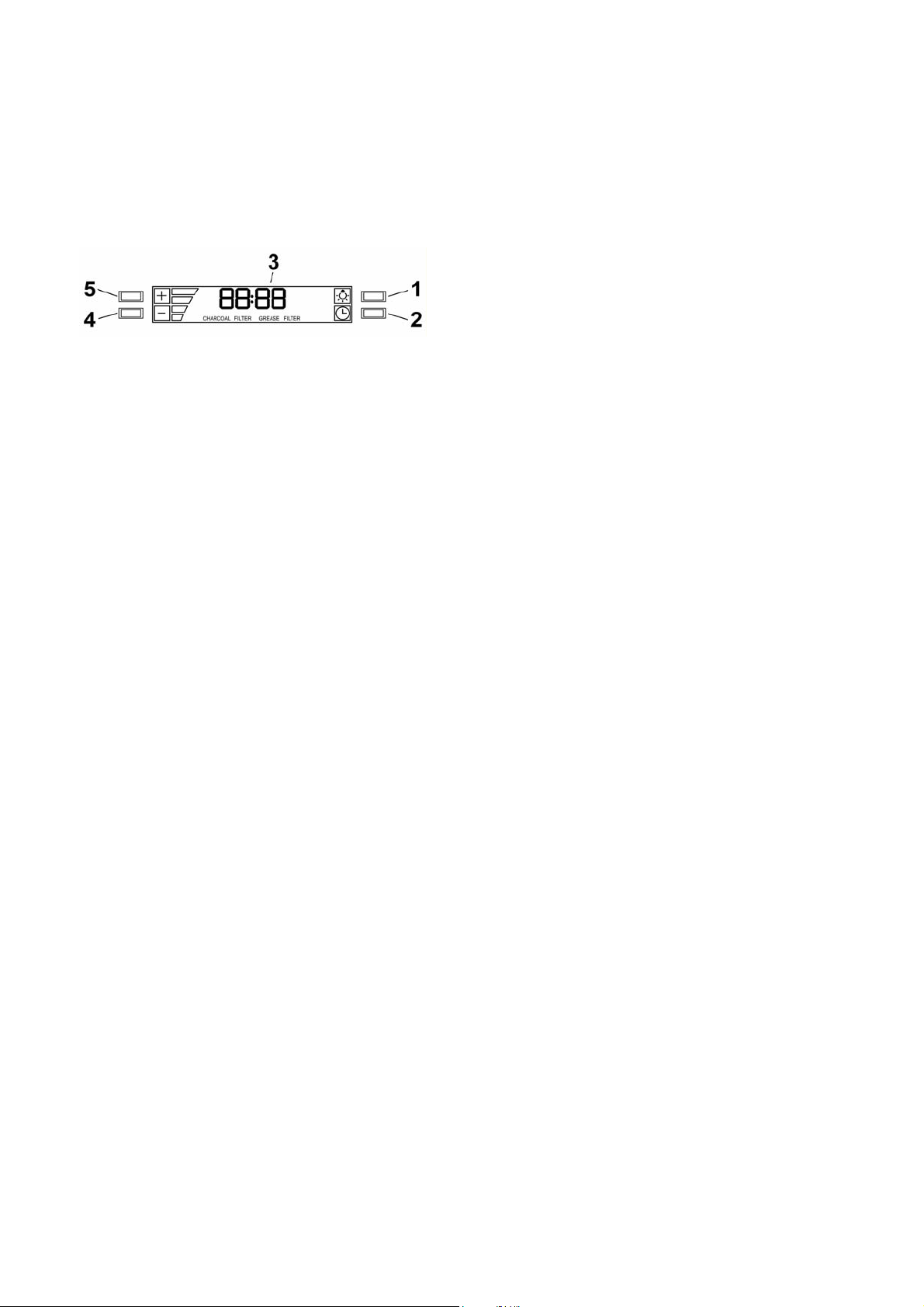

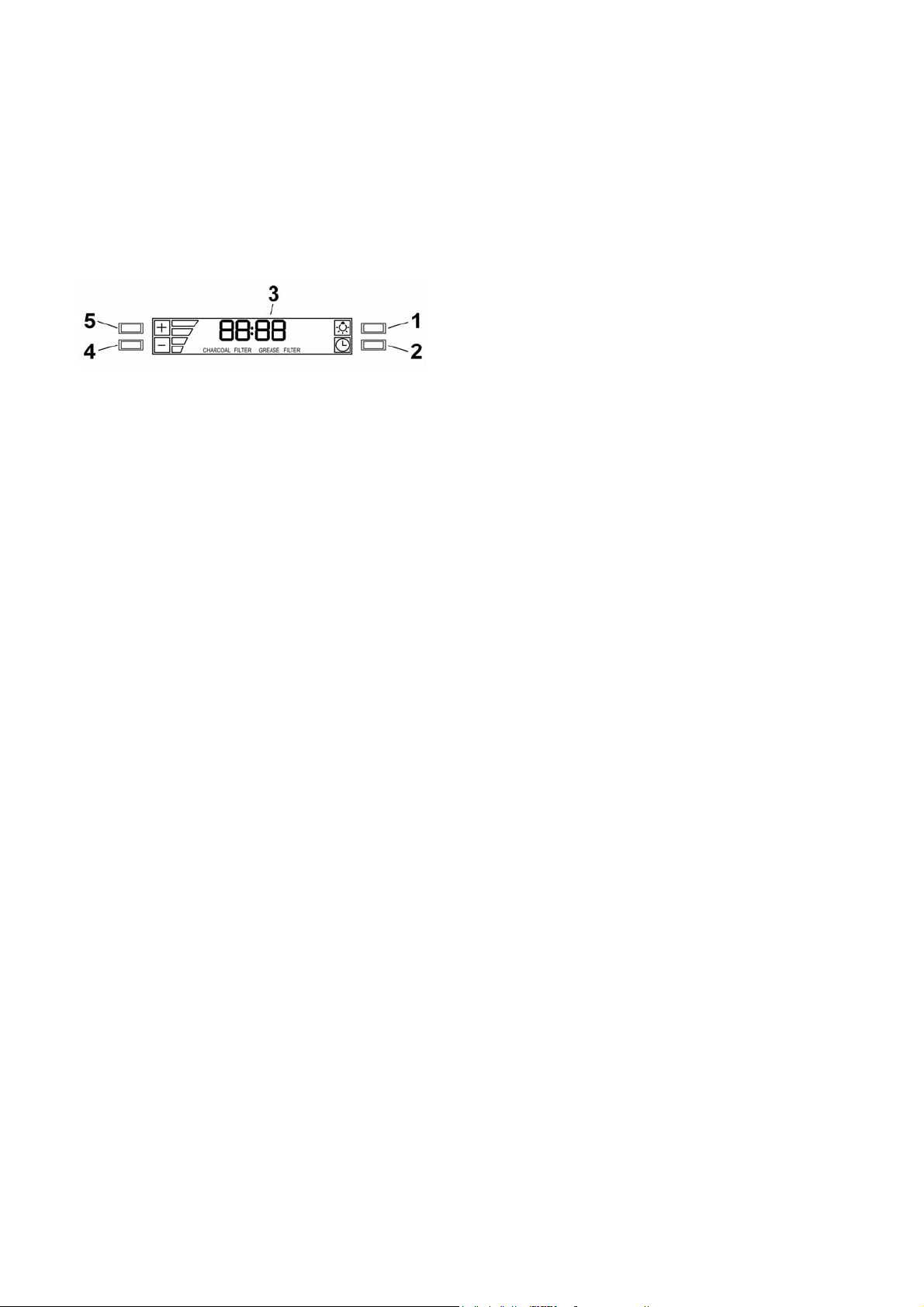

Controls.............................................................................................................................................................................................................. 12

Maintenance..............................................................................................................................................................14

Cleaning............................................................................................................................................................................................................. 14

Grease Filter...................................................................................................................................................................................................... 14

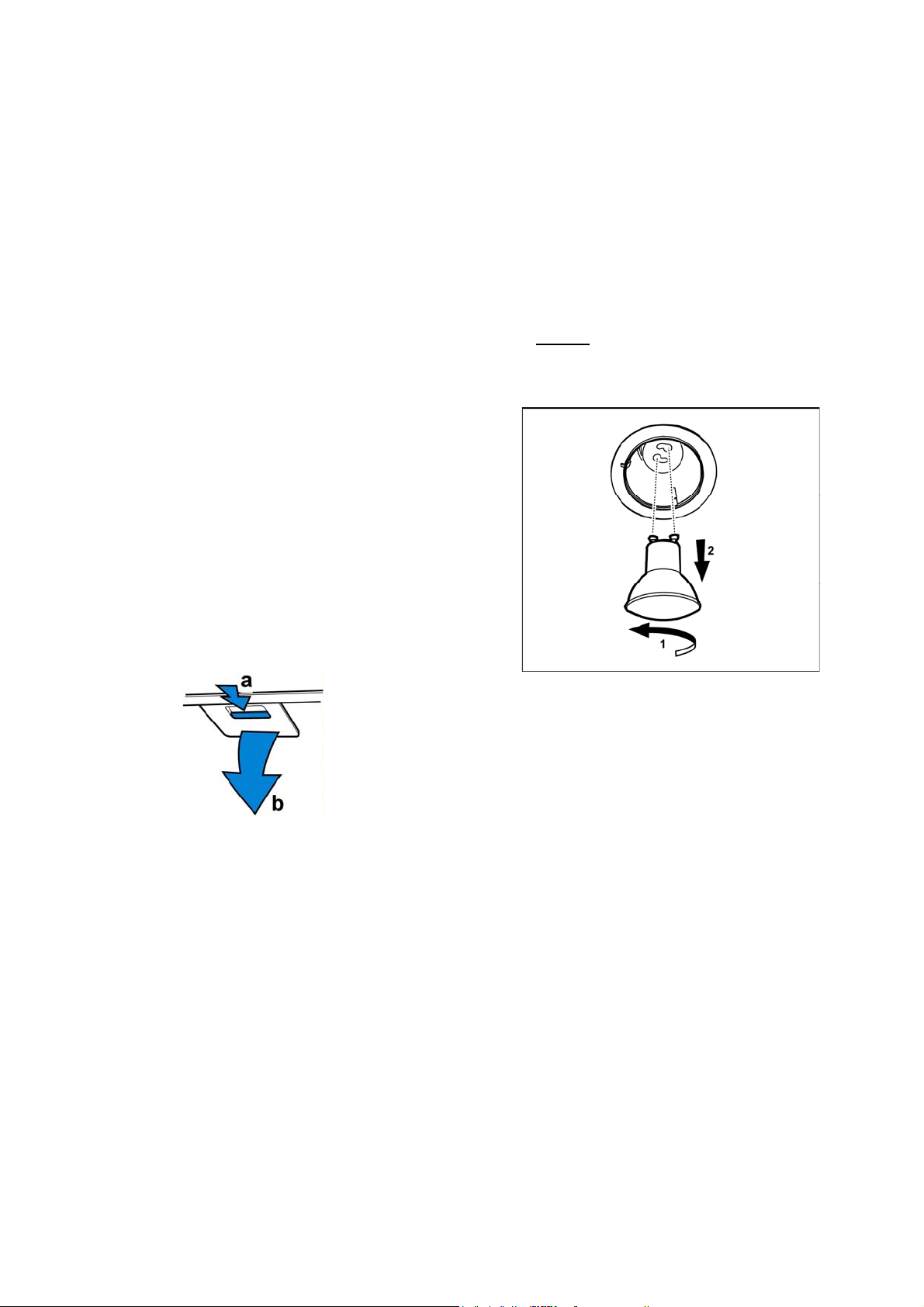

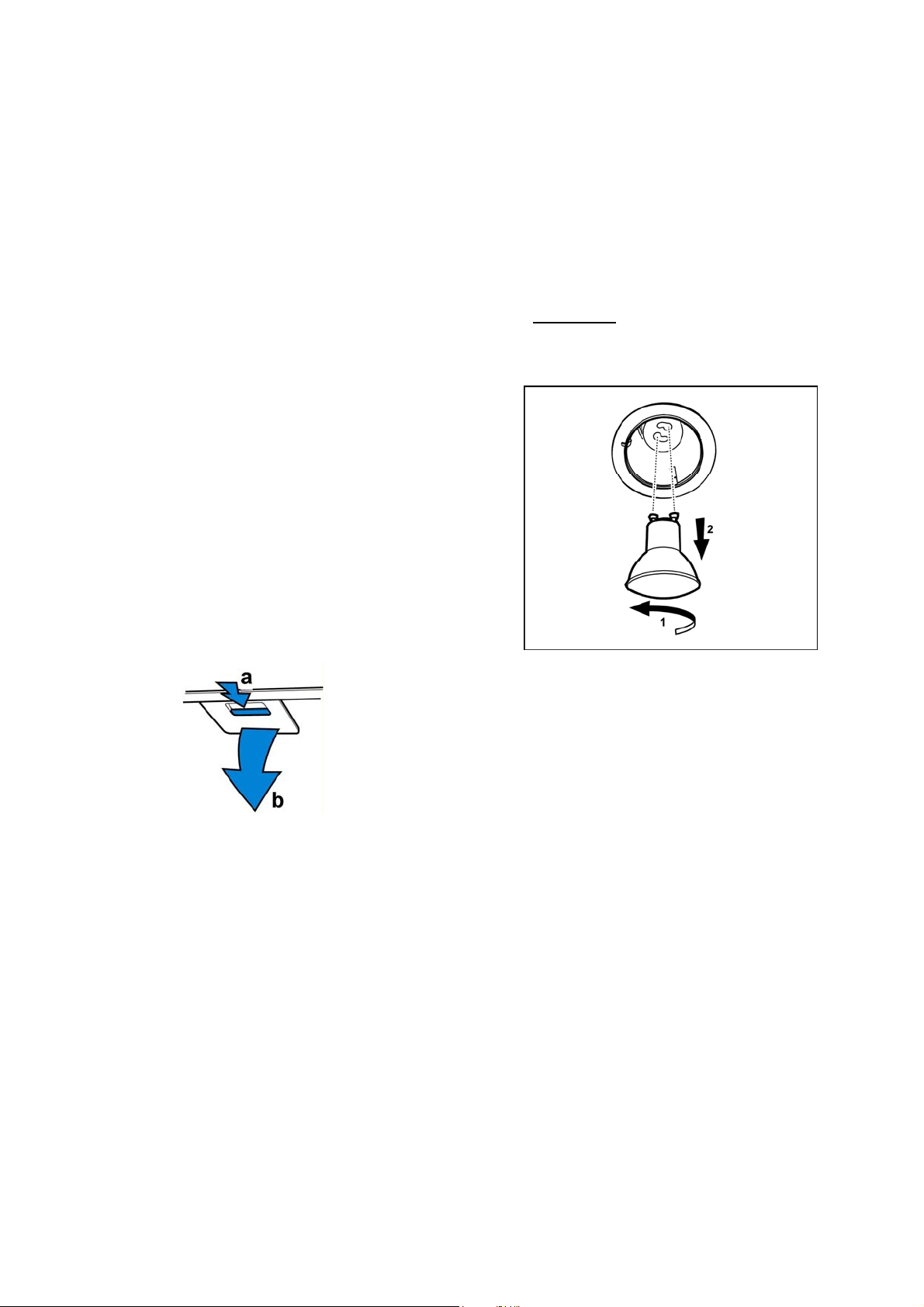

Replacing the light bulb......................................................................................................................................................................................14

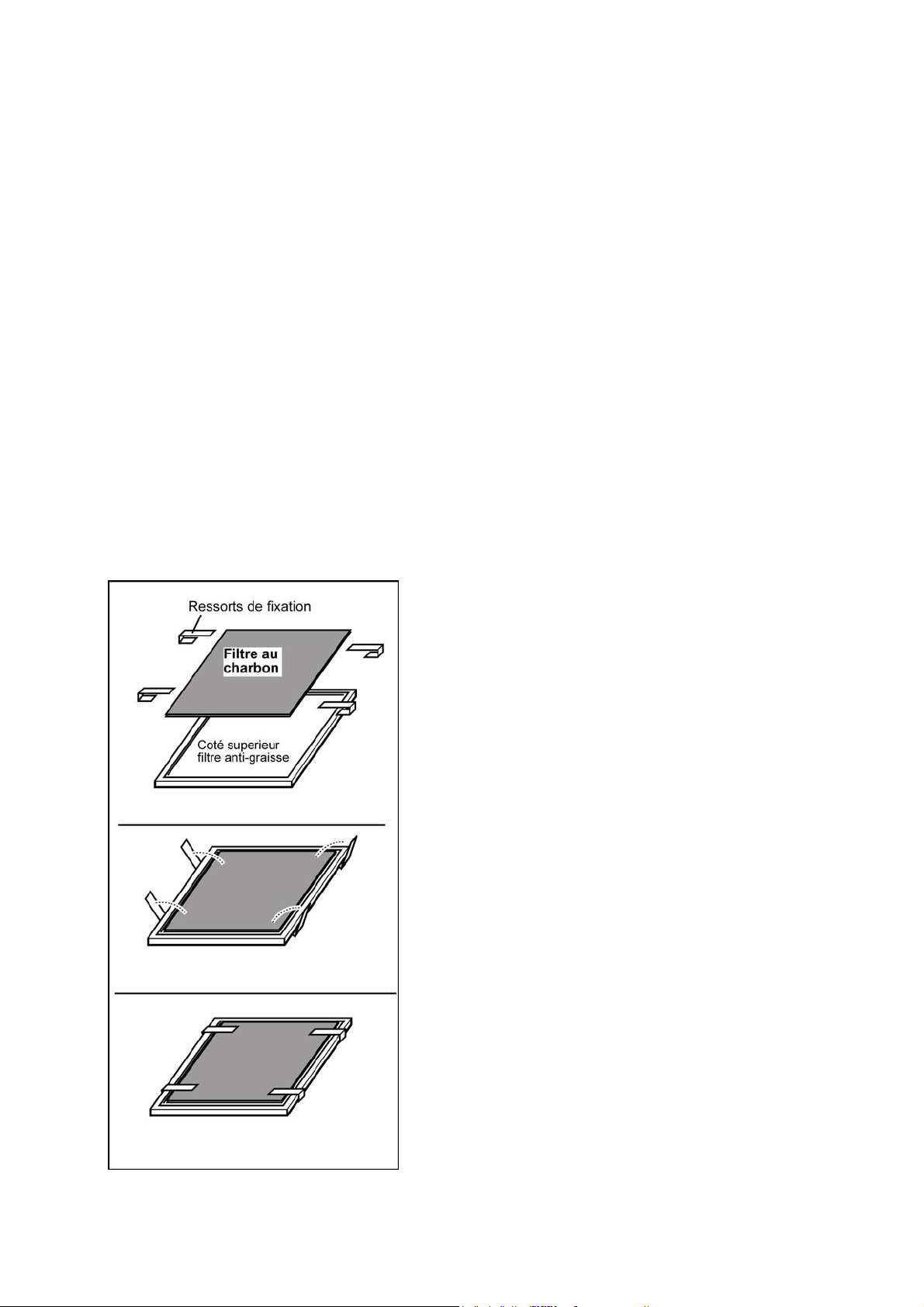

Charcoal Filter.................................................................................................................................................................................................... 15

Warranty ....................................................................................................................................................................16

APPROVED FOR RESIDENTIAL APPLIANCES

FOR RESIDENTIAL USE ONLY

READ AND SAVE THESE INSTRUCTIONS

PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.
INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.
IMPORTANT: Save these Instructions for the Local Electrical Inspector’s use.
INSTALLER: Please leave these Instructions with this unit for the owner.
OWNER: Please retain these instructions for future reference.
Safety Warning: Turn off power circuit at service panel and lock out panel, before wiring this appliance.
Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit

READ AND SAVE THESE INSTRUCTIONS

Important safety Notice

CAUTION

FOR GENERAL VENTILATING USE ONLY. DO NOT USE
TO EXHAUST HAZARDOUS OR EXPLOSIVE
MATERIALS OR VAPOURS.

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR
INJURY TO PERSONS, OBSERVE THE FOLLOWING:
A. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the
manufacturer.
B. Before servicing or cleaning the unit, switch power off at

service panel and lock service panel disconnecting
means to prevent power from being switched on
accidentally. When the service disconnecting means
cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.

C. Installation Work and Electrical Wiring Must Be Done By

Qualified Person(s) In Accordance With All Applicable
Codes & Standards, Including Fire-rated Construction.

D. Sufficient air is needed for proper combustion and

exhausting of gases through the flue (Chimney) of fuel
burning equipment to prevent back- drafting. Follow the
heating equipment manufacturers guideline and safety
standards such as those published by the National Fire
Protection Association (NFPA), the American Society for
Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.

E. When cutting or drilling into wall or ceiling, do not

damage electrical wiring and other hidden utilities.

F. Ducted systems must always be vented to the outdoors.

CAUTION

To reduce risk of fire and to properly exhaust air, be
sure to duct air outside - do not vent exhaust air into
spaces within walls, ceilings, attics, crawl spaces, or
garages.

WARNING

TO REDUCE THE RISK OF FIRE, USE ONLY METAL
DUCT WORK.

Install this hood in accordance with all requirements
specified.

WARNING

To Reduce The Risk Of Fire Or Electric Shock, Do Not
Use This Hood With Any External Solid State Speed
Control Device.

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE
FIRE.

a) Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.

b) Always turn hood ON when cooking at high heat or when

flambeing food (I.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe’).

c) Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filter.

d) Use proper pan size. Always use cookware appropriate

for the size of the surface element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS, IN
THE EVENT OF A RANGE TOP GREASE FIRE,
OBSERVE THE FOLLOWING:

a) SMOTHER FLAMES with a close-fitting lid, cookie

sheet, or other metal tray, then turn off the gas burner or
the electric element. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.

b) NEVER PICK UP A FLAMING PAN - you may be

burned.

c) DO NOT USE WATER, including wet dishcloths or

towels - a violent steam explosion will result.

d) Use an extinguisher ONLY if:

1) You know you have a class ABC extinguisher, and yo u
already know how to operate it.

2) The fire is small and contained in the area where it
started.

3) The fire department is being called.

4) You can fight the fire with your back to an exit.

OPERATION

a. Always leave safety grills and filters in place. Without
these components, operating blowers could catch onto hair,
fingers and loose clothing.

The manufacturer declines all responsibility in the event of
failure to observe the instructions given here for installation,
maintenance and suitable use of the product. The
manufacturer further declines all responsibility for injury due
to negligence and the warranty of the unit automatically
expires due to improper maintenance.

CAUTION

Automatically Operated Device - To Reduce The Risk Of
Injury Disconnect From Power Supply Before Servicing.
This unit is equipped with integral disconnecting switch
located inside the blower housing.

3

Electrical & Installation requirements

Electrical requirements

IMPORTANT

Observe all governing codes and ordinances.
It is the customer’s responsibility:

To contact a qualified electrical installer.
To assure that the electrical installation is adequate and in
conformance with National Electrical Code, ANSI/NFPA 70
— latest edition*, or CSA Standards C22.1-94, Canadian
Electrical Code, Part 1 and C22.2 No.0-M91 - latest
edition** and all local codes and ordinances.

If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.

Do not ground to a gas pipe.
Check with a qualified electrician if you are not sure range
hood is properly grounded.
Do not have a fuse in the neutral or ground circuit.

IMPORTANT

Save Installation Instructions for electrical inspector’s use.
The range hood must be connected with copper wire only.
The range hood should be connected directly to the fused

disconnect (Or circuit breaker) box through metal electrical
conduit.

Wire sizes must conform to the requirements of the National
Electrical Code ANSI/NFPA 70 — latest edition*, or CSA
Standards C22.1-94, Canadian Electrical Code Part 1 and
C22.2 No. 0-M91 - latest edition** and all local codes and
ordinances.

A U.L.- or C.S.A.-listed conduit connector must be provided
at each end of the power supply conduit (at the range hood
and at the junction box).

Copies of the standards listed may be obtained from:
* National Fire Protection Association Batterymarch Park Quincy,

Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road Cleveland,

Ohio 44131-5575

Before installing the hood

1. For the most efficient air flow exhaust, use a straight run

or as few elbows as possible.

CAUTION: Vent unit to outside of building, only.

2. At least two people are necessary for installation.

3. The hood is fitted with Screws and Drywall Anchors

suitable for most surfaces, consult a Qualified Installer,
check if they perfectly fit with your cabinet/wall.

4. Do not use flex ducting.

5. COLD WEATHER installations should have an additional

backdraft damper installed to minimize backward cold air
flow and a nonmetallic thermal break to minimize
conduction of outside temperatures as part of the
ductwork. The damper should be on the cold air side of
the thermal break.

The break should be as close as possible to where the

ducting enters the heated portion of the house.

6. Make up air: Local building codes may require the use of

Make-Up Air Systems when using Ducted Ventilation
Systems greater than specified CFM of air movement.

The specified CFM varies from locale to locale. Consult

your HVAC professional for specific requirements in your
area.

4

List of Materials

Parts supplied

• Hood Canopy Assembly with Round Metal Transition
installed

• Rectangular Metal Transition with Back draft dampers

• Care & Use / Installation Instructions

• 2 Filters

• Fitting Screws

Parts not supplied

• Duct, conduit and all tools required for installation.

• Ductless Recirculating Kit

To be used only in the Ductless (Recirculating)

version

includes: charcoal filter

5

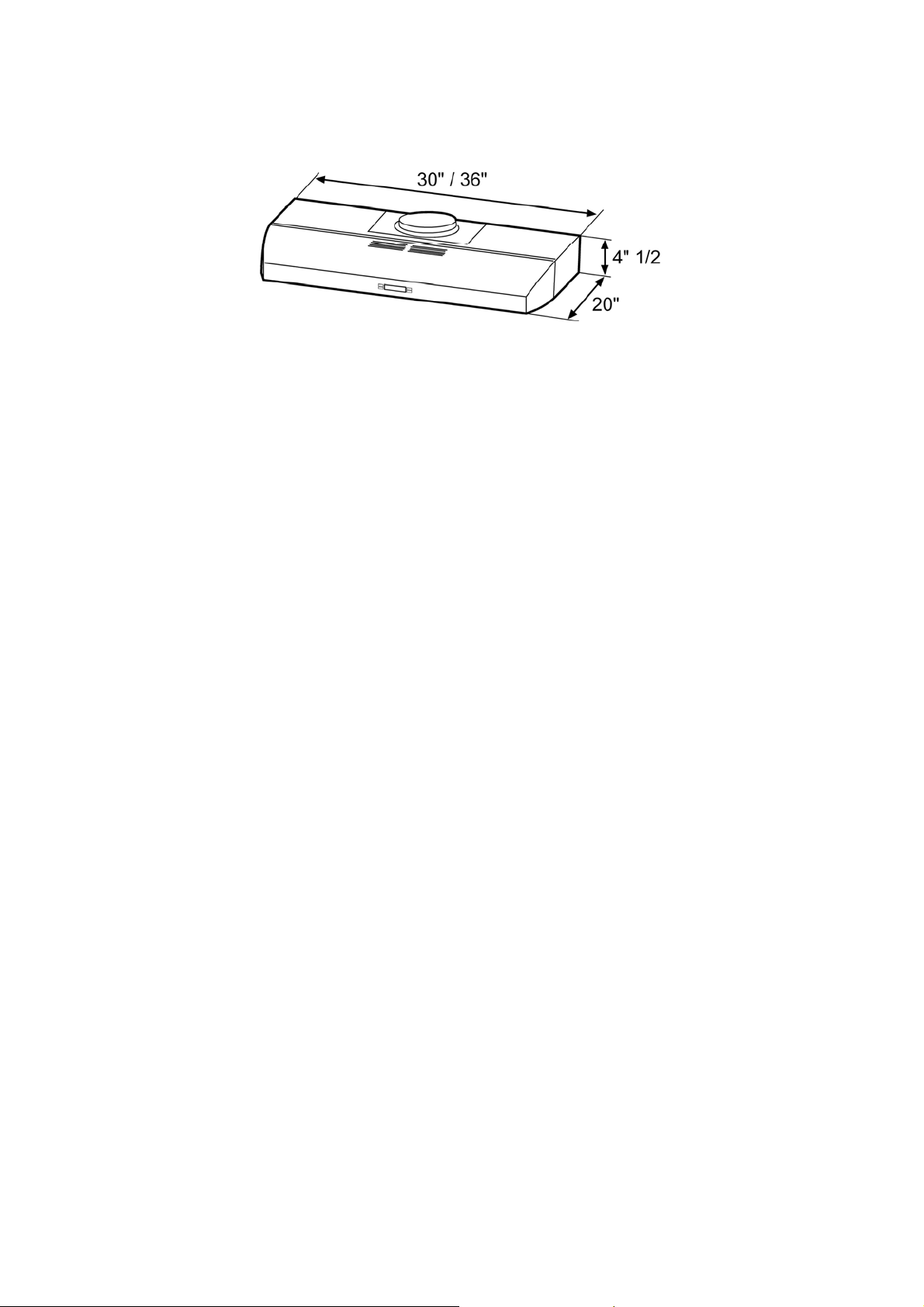

Dimensions and Clearances

6

Ducting Options and Examples

Closely follow the instructions set out in this manual.

All responsibility, for any eventual inconveniences, damages or fires caused by not complying with the instructions in this
manual, is declined.

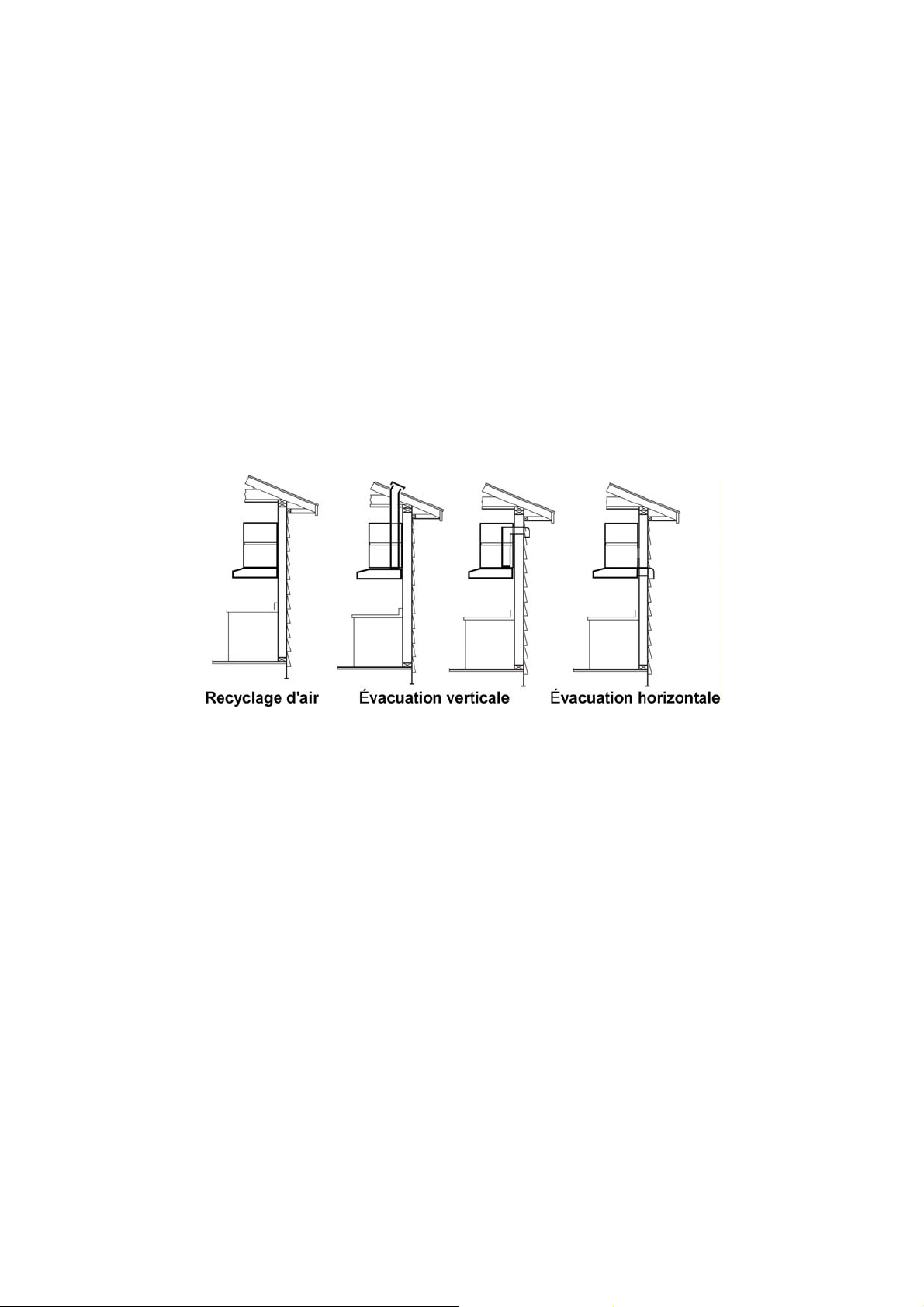

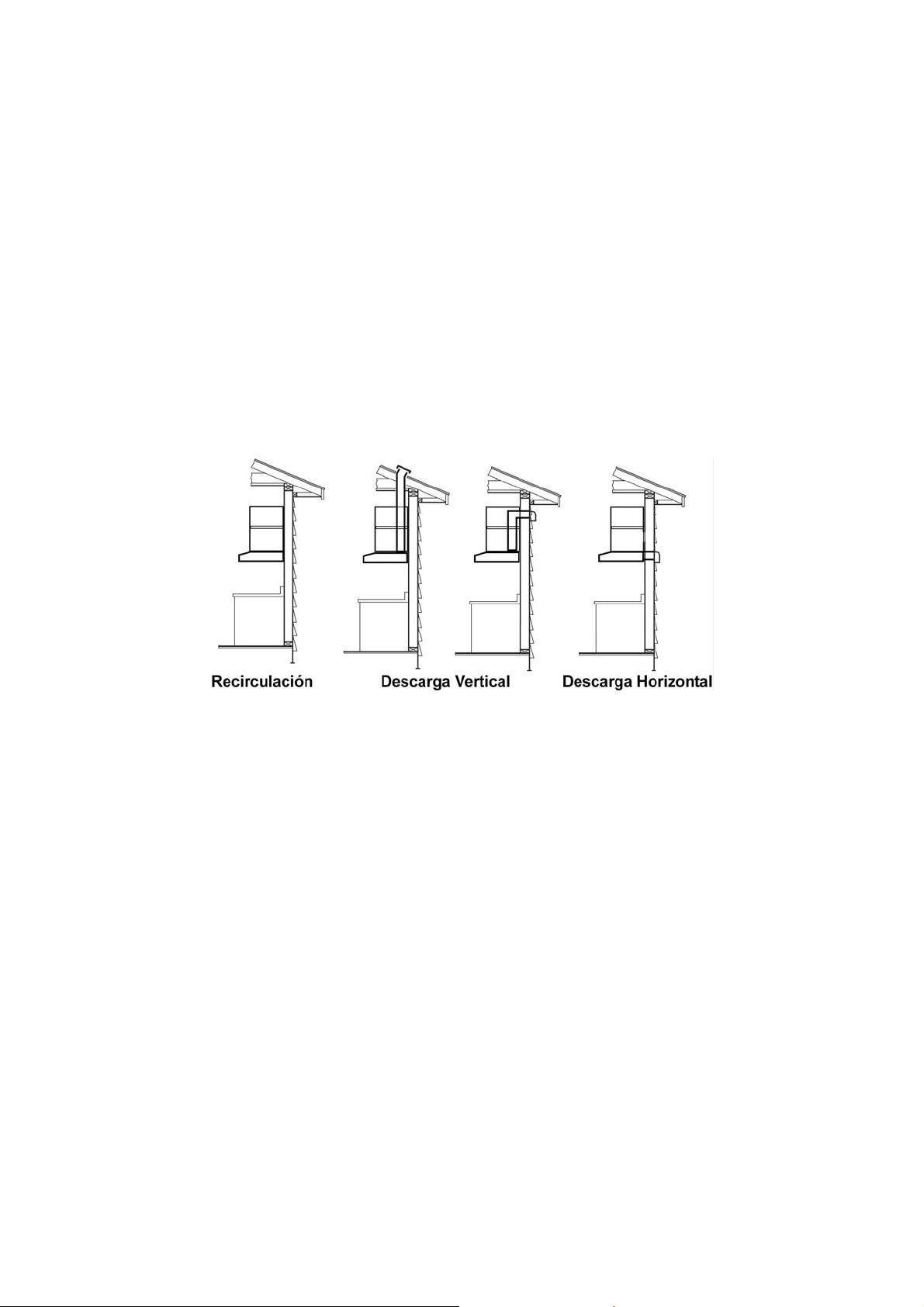

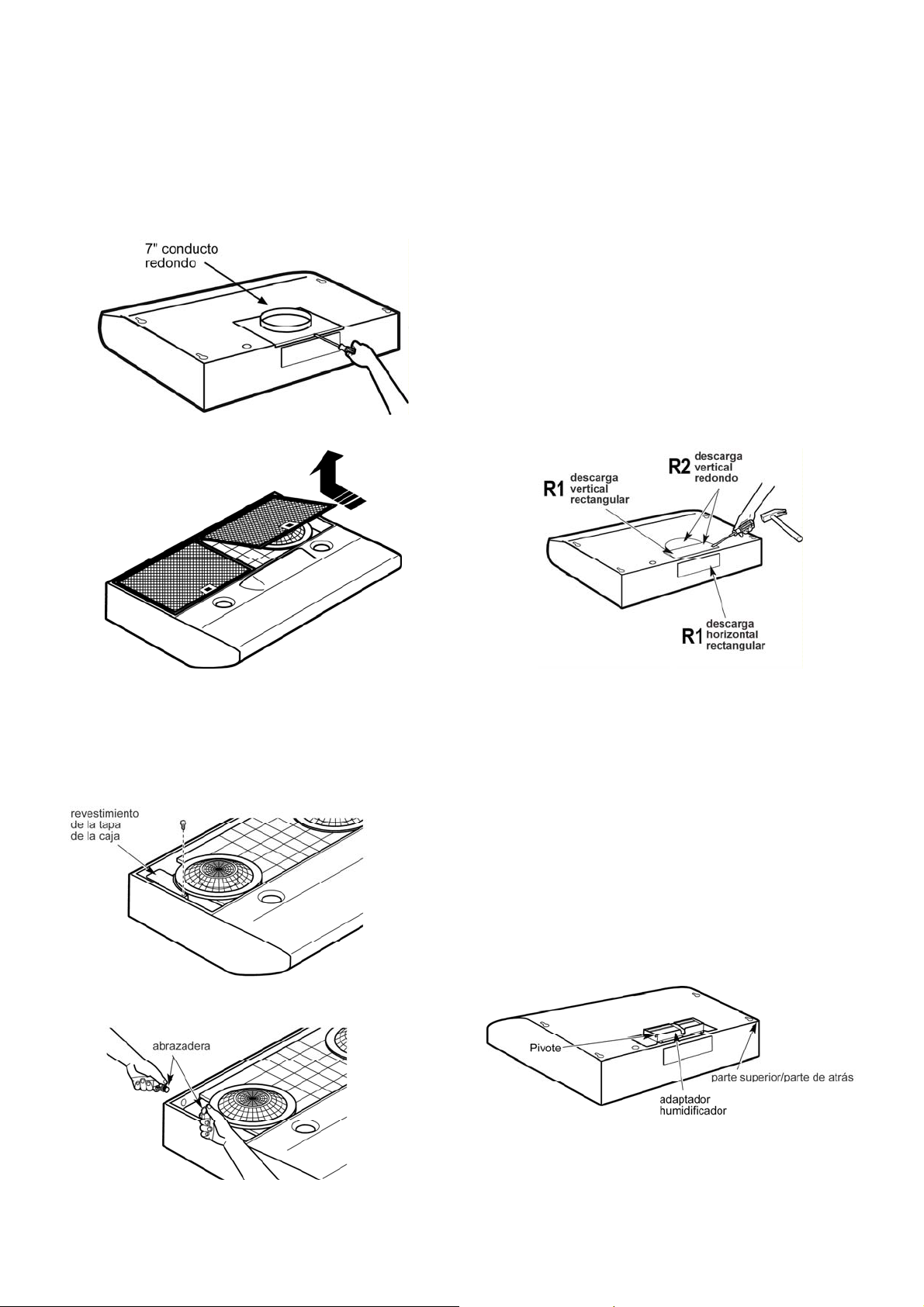

Venting methods

Vent Exhaust Option

The hood is designed for vertical or horizontal
discharge or can be installed in a recirculating
ductless version:

Vertical discharge:

Use a rectangular duct 3 1/4” x 10” or use a round 7” duct.

Horizontal discharge:

Use a rectangular duct 3 1/4” x 10”

Recirculating (non vented ductless)

NOTE: For ductless (Recirculating) version only: purchase the Ductless Recirculating Kit.
Minimum Duct Size (Ducting/Ductless version): 7" Round Pipe.

Preparation

Do not cut a joist or stud unless absolutely necessary. If a joist or stud must be cut, then a supporting frame must be
constructed.

Fittings material is provided to secure the hood to most types of walls/ceilings.
However, a qualified technician must verify suitability of the materials in accordance with the type of wall/ceiling.

Before making cutouts, make sure there is proper clearance within the ceiling or wall for exhaust vent.
Hood installation height above cooktop is the users preference. The lower the hood is above the cooktop, the more efficient the

capturing of cooking odors, grease and smoke.

CAUTION: FOR GAS RANGES INSTALLATION: MOUNT THIS HOOD SO THAT THE BOTTOM EDGE IS AT 30" (76,2 CM)

ABOVE THE COOKING SURFACE.
FOR ELECTRIC RANGES INSTALLATION: MOUNT THIS HOOD SO THAT THE BOTTOM IS NOT LESS THAN 24" (61 CM)
AND NOT MORE THAT 30" (76,2 CM) ABOVE THE COOKING SURFACE.
HOUSEHOLD USE. PLEASE, READ INSTALLATION MANUAL FOR SPECIFIC APPLICATION.
Check your ceiling height and the hood height maximum before you select your hood.

7

Installation

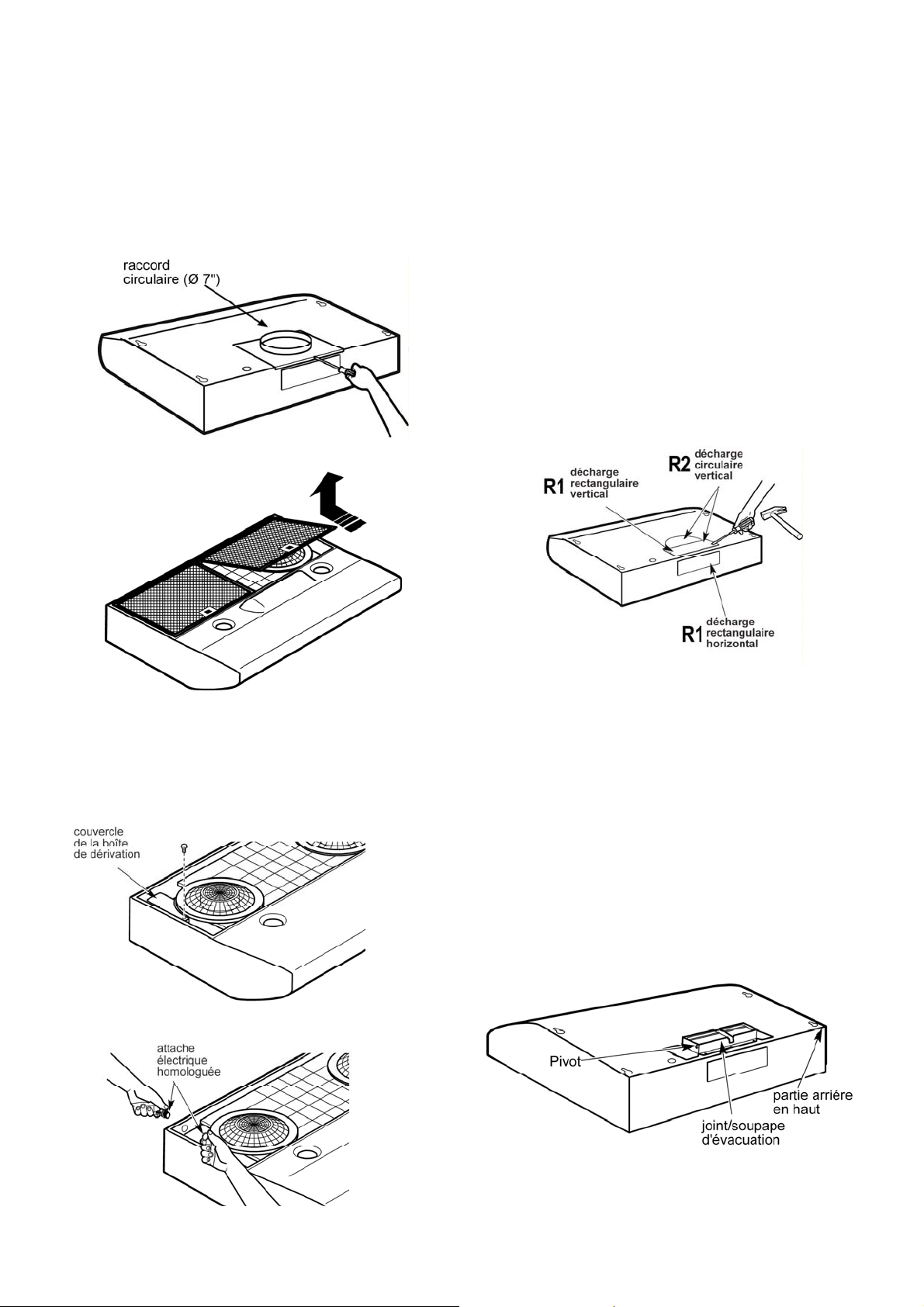

Installation - Ducting version

After having choosen the vent option, proceed as
follows:
Step 2

Remove the round transition from its seat by
unscrewing the its fixing screws (save the screws).

Step 5
Remove the duct knockouts using a flat blade
screwdriver and a small hammer.
Use the screwdriver by knocking out the pannel in
similar fashion to a scalpel.
Take care of sharp edges.

Attention!

If it is intended to use the hood in the recirculating
version do not remove any duct knockouts and order
the necessary charcoal filter from your supplier.

R1 = Remove rectangular duct knockout only.
R2 = Remove semicircular and rectangular duct

knockouts.

Step 3
Remove the grease filters.

Step 4
Remove the junction box cover.

Remove either the top or the back wiring knockout
according the preference and install an approved
wiring clamp

Step 6
For rectangular ducted discharge installations only

(otherwise skip to next step)
Attach exhaust adaptor/damper over knockout
opening with two exhaust adaptor screws. Make
sure
damper pivot is nearest to top/back edge of hood.
Remove tape from damper flap.

NOTE: The exhaust adaptor/damper can be installed
up to 1 inch on either side of the hood center to
accommodate off-center ductwork. In extreme offcenter
installations, one end of the duct connector
may need to be trimmed to clear the electrical cable
clamp.

8

Step 7
For round ducted discharge installations only
Re-install the round transition with its screws.

NOTE: The round transition can be installed up to 1
inch on either side of the hood center to
accommodate off-center ductwork. In extreme offcenter
installations, one end of the duct connector
may need to be trimmed to clear the electrical cable
clamp.

Outside rear exhaust
(Horizontal duct– 3 1/4”x 10” Rectangular)

• Use the diagram or the hood as a template and mark the
locations on the cabinet for ductwork, electrical wiring and
keyhole screw slots.

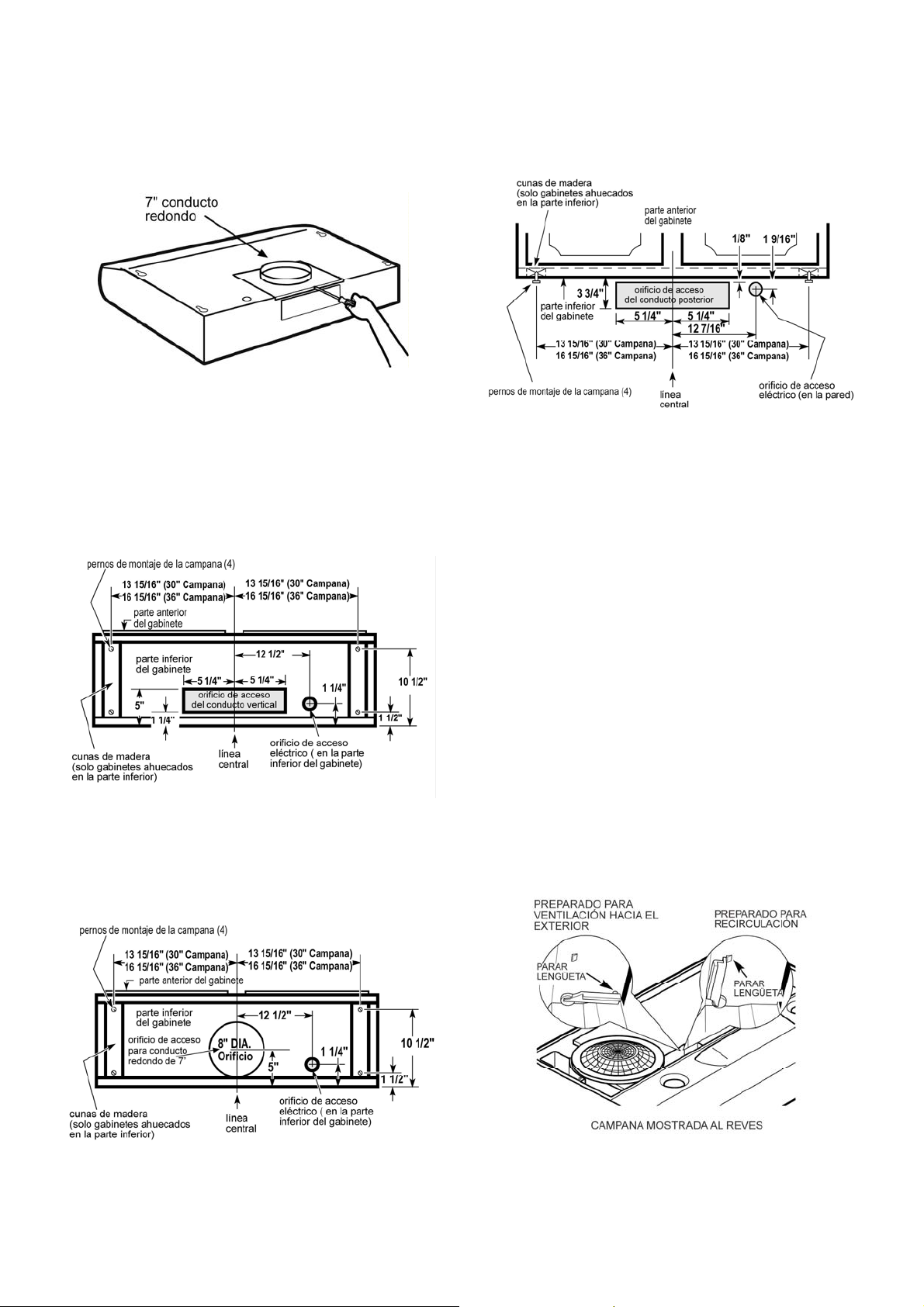

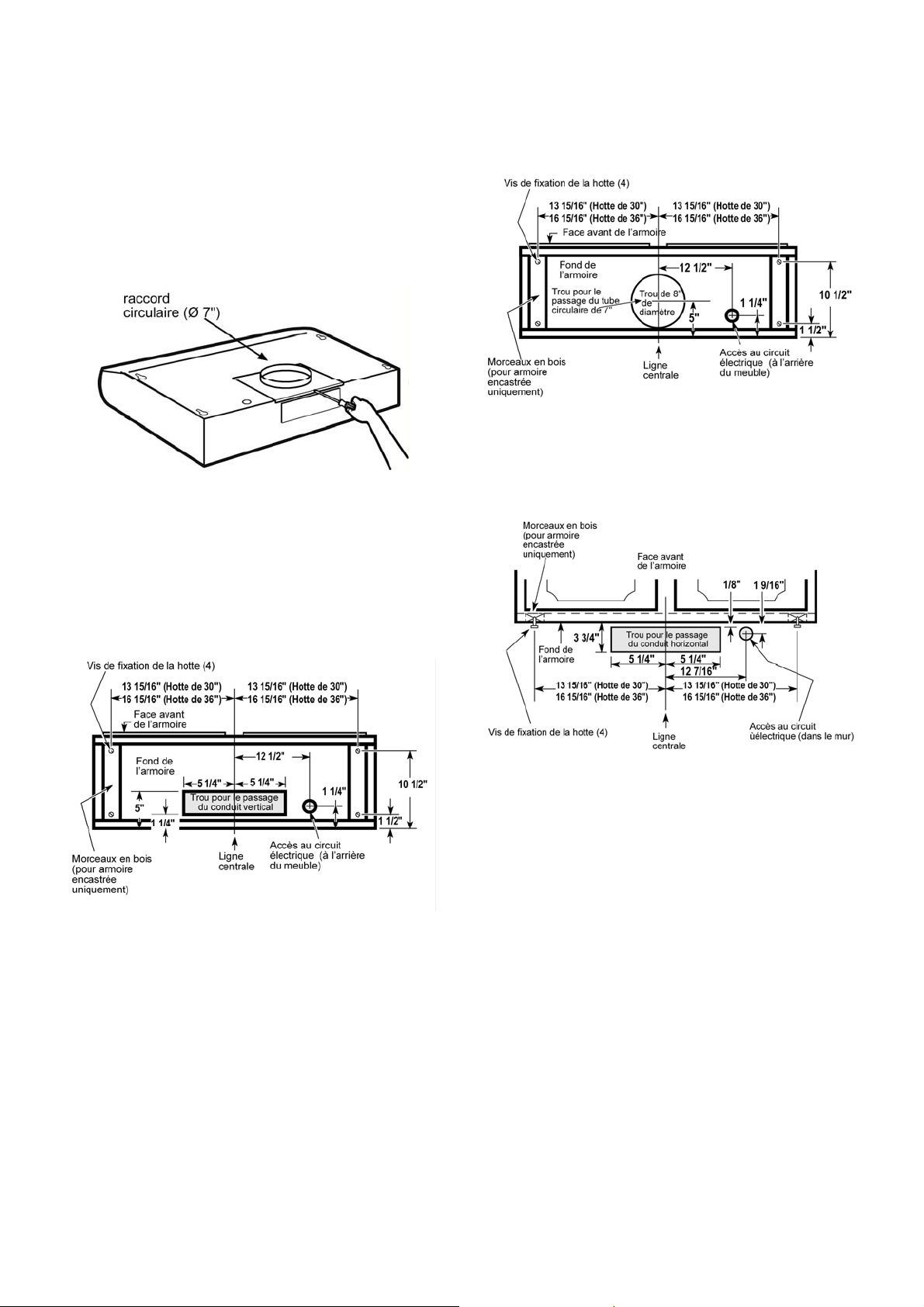

Step 8
Mark holes
Select the vent option that your installation will
require and proceed to that section:
Outside top exhaust
(Vertical duct– 3 1/4”x 10” Rectangular)
Use the diagram or the hood as a template and mark
the locations on the cabinet for ductwork, electrical
wiring and keyhole screw slots.

Outside top exhaust

(Vertical duct–7” Round)
Use the diagram or the hood as a template and
mark the locations on the cabinet for ductwork,
electrical wiring and keyhole screw slots.

Recirculating
Use the hood as a template and mark the locations
on the cabinet for the electrical wiring and keyhole
screw slots.
Since the hood is to be recirculated (not to be vented
outside), do not cut out any vent openings in the wall
or cabinet bottom.

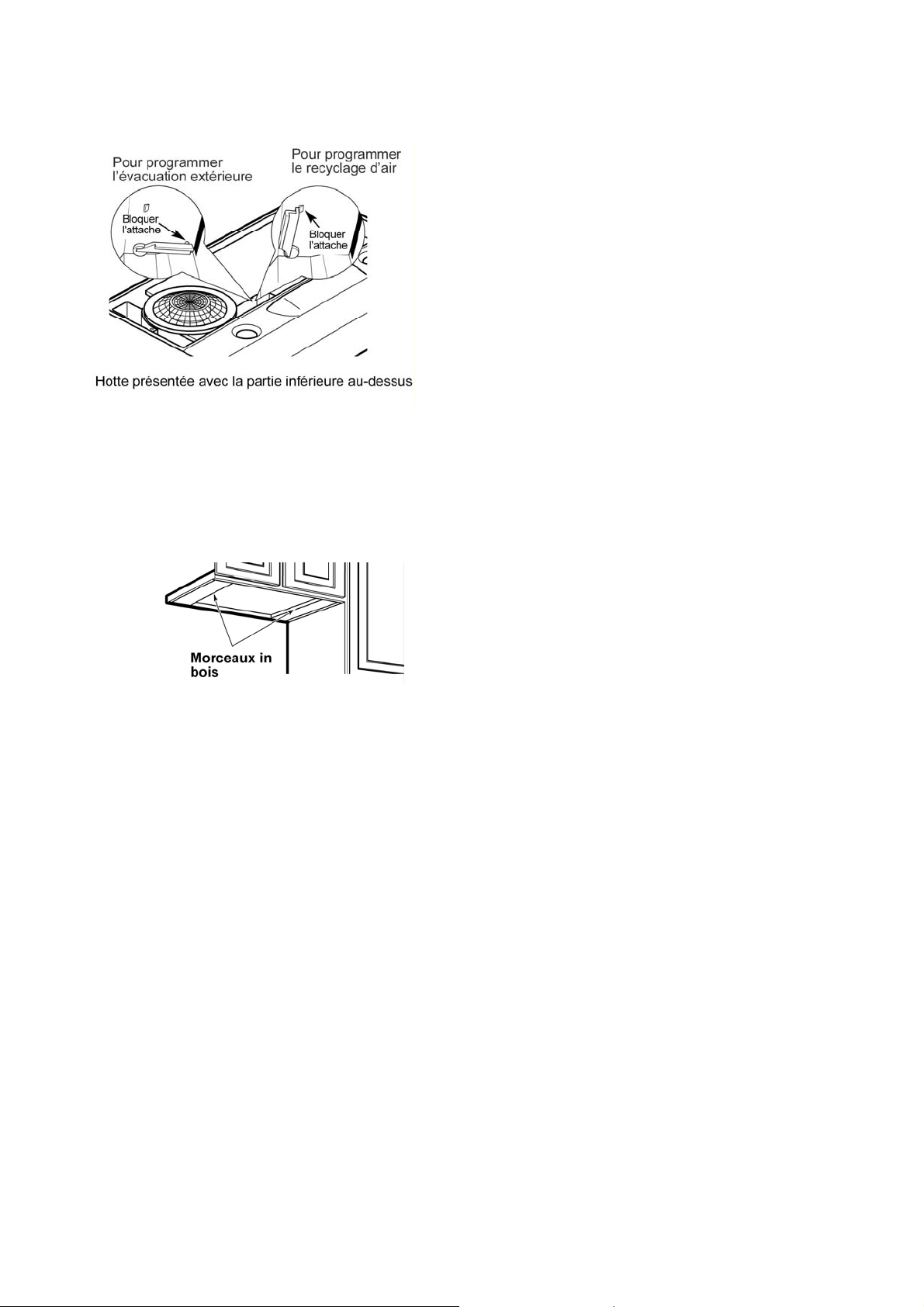

Step 9
Choose Venting Option

The hood can be set to vent outside or to recirculate
air back into the kitchen.

The plastic vent lever is located near the center of the
hood opening.
To vent to the outside, make sure the plastic vent
lever is in the HORIZONTAL position (flat against the
metal top of the hood).
To recirculate air into the kitchen, make sure the
plastic vent lever is in the VERTICAL position (flat
against the plastic blower housing).

NOTE: In order to change the vent lever position, you
will need to pull the lever out slightly to clear the
plastic tabs.

9

Step 10
For recessed bottom cabinet only

If the cabinets have front, side or back trim, make 2
wood shims the width of the trim and attach them to
the cabinet bottom recess on both sides. See
previous page for marking locations.

Step 11

Cut holes at marked locations for duct and electrical
wiring. For the vertical duct, cut out 3/4” extra toward
the front of the cabinet so you can move the duct
freely when installing the hood.
It may also ease installation by cutting the hole 10 1/
2” instead of 10”.

Step 12

Drive a mounting screw (from the hardware packet)
partway into each center of the narrow neck of the
keyhole slots marked on the cabinet bottom.

Step 13

Fix the wiring conduit to the hood.

Run 3 wires; black, white and green ,according to the

National Electrical Code and local codes and
ordinances, in 1/2" conduit from service panel to
junction box.

Connect black wire from service panel to black or red in

junction box, white to white and green to green-yellow.

Close and secure junction box cover.

Step 16
Final installation steps

Replace filters.
Check operation of the hood.

If range hood does not operate:

• Check that the circuit breaker is not tripped or the house
fuse blown.

• Disconnect power supply. Check that wiring is correct.

To get the most efficient use from your new range hood,
read the “Use and Care Information” section.

Keep your Installation Instructions and Use and Care
Guide close to range hood for easy reference.

Step 14

Slide the hood back against the wall. Tighten the
mounting screws. Be sure the screw heads are in the
narrow neck of the keyhole slot.
Connect Ductwork to hood.

Step 15.

Electrical connection

WARNING

Electrical Shock Hazard
Warning: Turn off power circuit at the service panel

before wiring this unit.

120 VAC, 15 or 20 Amp circuit required.

ELECTRICAL GROUNDING INSTRUCTIONS

THIS APPLIANCE IS FITTED WITH AN ELECTRICAL

JUNCTION BOX WITH 3 WIRES, ONE OF WHICH
(GREEN/YELLOW) SERVES TO GROUND THE
APPLIANCE. TO PROTECT YOU AGAINST
ELECTRIC SHOCK, THE GREEN AND YELLOW WIRE
MUST BE CONNECTED TO THE GROUNDING WIRE
IN YOUR HOME ELECTRICAL SYSTEM, AND IT
MUST UNDER NO CIRCUMSTANCES BE CUT OR
REMOVED.

Failure to do so can result in death or electrical

shock.

Remove the knockout and the Junction box cover and

install the conduit connector (cULus listed) in junction
box.

10

Description of the hood & Controls

1. Blower and light controls

2. Halogen lamp housings

3. Grease filter Handle

4. Grease filter

11

Controls

Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.
Note: Hood retains last speed setting when aspiration
switch is turned off.

Description of control panel

1. Light Button

• Press lamp button to turn ON the light on High
Intensity (Lamp state previously OFF).

• Press lamp button to turn ON the light on Low
Intensity (Lamp state previously ON).

• Press lamp button to turn OFF the light (Lamp state
previously ON).

2. Timer Button

• The default tim er setting is 10 minutes, and it can be
adjusted between 60 minutes and 1 minute.

• After pressing the timer button, the control enters to a
timer setup mode, and user can adjust the timer
countdown time with the “+” and “-” buttons within 5
seconds. The timer can be initiated immediately
pressing the timer button, after setting the timer
duration or pressing the timer button twice (default 10
minutes setting).

• If no action occurs within 5 seconds, the countdown
will start.

• During the timer setup the “+” and “-” buttons are
dedicated to the timer and no motor action will occur.

• Once the timer is initiated, it can be cancelled by
pressing the timer button again.

3. Display

• Shows the hood settings.

• The display will be l it at low intensity when the hoo d
is not operating.

Pressing any key the display will light up at high

intensity.

• The displa y will be lit at high intensit y when the hood
is operating.

If no key is pressed within a minute the display will

return to being lit at low intensity.

4. “-” Button. Speed Decrease / OFF

• This button is used to decrease the fan speed, or
turn OFF the fan.

• The fan will turn OFF if the “-” button is pressed and
the hood was in the first speed.

• If the fan is at second speed and the “-” button is
pressed, the fan will be set to first speed.

• If the fan is at third speed and the “-” key is pressed,
the fan will be set to second speed.

• If the fan is at fourth speed and the “-” button is
pressed, the fan will be set to third speed.

• If the fan is OFF and the “-” button is pressed, the
control backlight will light up.

5. “+” Button. Speed Increase / ON

• T his button is used to increase the fan speed, or turn
ON the fan.

• The fan will turn ON if the “+” button is pressed and
the hood was OFF.

• If the fan is at first speed and the “+” button is
pressed, the fan will be set to second speed.

• If the fan is at second speed and the “+” button is
pressed, the fan will be set to third speed.

• If the fan is at third speed and the “+” button is
pressed, the fan will be set to fourth speed.

• If the fan is at fourth speed and the “+” button is
pressed, a beep will sound.

Clock programming

• The clock can be reprogrammed at any time except
during an active timed function.

• The clock can be displayed in a twelve hour format and
valid clock times are from 1:00 to 12:59.

• The clock can be reprogrammed pressing the “Timer”
button for 3 seconds, and after, the clock can be
adjusted with the “+” and “-” buttons.

• T he user can have minute increments / decrements of 1
minute, but if the user keep pressing the “+” / ”-” buttons
for more than 1 second, the increments / decrements will
be of 5 minutes.

During this option the control will round to the nearest 5

minutes.

• The user can finish on reprogramming the clock pressing
the “Timer” button.

• After 1 minute of no button pressed the control will
accept the programmed clock time and will add one
minute to the set clock.

Grease filter saturation alarm (Optional)

• After thirty fan functional hours, the display will show
“Grease Filter” if the fan is active.

When this icon is shown in the display, the grease filters

installed are required to be washed.

• To reset the gr ease filter saturation alarm the user must
press the “+” button for 5 seconds, after this action the
icon “Grease filter” is not displayed, and the hood has
the normal display operation.

Charcoal filter saturation alarm (Optional)

• After one hundred and twenty functional hours of the fan,
the display will show “Charcoal Filter” if the fan is
active. When this icon flashes on display, the charcoal
filters installed are required to be replaced or
reactivated.

• To reset the charcoal filter s aturation indication the user
must press the “-” button for 5 seconds, after this time
the icon “Charcoal filter” is not displayed and the hood
has the normal display operation.

Audible signal activation and deactivation

• The audible signals can be activated or deactivated
pressing the “Light” button for 5 seconds.

• If the audible signal is activated, a tone must sound and
the “Snd” symbol must appear on the display for 3
seconds.

• If the audible signal is deactivated, the “Snd” symbol
must appear on the display for 3 seconds and no tone
must sound.

12

Charcoal filter inclusion and exclusion (Recirculating
accessories)

• T he charcoal filter inclusion or exclusion can be set by
pressing the “+” and “-” buttons at the same time for 5
seconds.

• The Inclusion or exclusion of charcoal filter must be
selected while the lamps and the motor are OFF.

• When the charcoal filter has been excluded, the charcoal
filter alarm is disabled.

Heat sensor

• The control is equipped with a heat sensor that will turn
on the blower at third speed if excessive heat occurs
(over 149° F or 65°C) surrounding the control area.

• If the blower is OFF or if it is operating at first speed, the
blower will be set automatically to third speed, the
display shows the word "CArE" to indicate that heat
sensor has detected an excessive heat.

• During this state, the user may raise the blower spe ed to
fourth speed but can not decrease the speed.

• When the temperature level on the hood drops to
normal, the blower will operate in the setting defined by
the user before the alarm occured.

13

Maintenance

ATTENTION! Before performing an y maintenance operation, isolate the hood from th e electrical supply by switching off at the

connector and removing the connector fuse.
Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket.

Cleaning

Do not spray cleaners directly to the control while
cleaning the Hood.The cooker hood should be cleaned

regularly (at least with the same frequency with which you
carry out maintenance of the fat filters) internally and
externally. Clean using the cloth dampened with neutral
liquid detergent. Do not use abrasive products. DO NOT

USE ALCOHOL!
WARNING:

Failure to carry out the basic cleaning recommend ations of
the cooker hood and replacement of the filters may cause
fire risks.
Therefore, we recommend oserving these instructions.
The manufacturer declines all responsibility for any dama ge
to the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.

Grease Filter

Traps cooking grease particles.

This must be cleaned once a month using non aggressiv e
detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle. When
washed in a dishwasher, the grease filter may discolour
slightly, but this does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.

Replacing the light bulb

CAUTION
Before replacing the lamps, switch power off at service
panel and lock service panel disconnecting means to
prevent power from being switched on accidentally.

NOTE: Turn off the lights and fan. Allow the lights to

before handling. If new lights do not operate be

cool
sure lights are inserted correctly before calling service.

Replace Lights

• Remove the damaged light (twist counter clockwise)
and replace with a new 120 Volt, 50 Watt (maximum)
50° halogen light made for a GU10 base, suitable for
use in open luminarie.

14

Charcoal Filter

If the model is not vented to the outside, the air will be
recirculated through disposable charcoal filters that help
remove smoke and odors.
The charcoal filters cannot be cleaned.
They must be replaced.

The charcoal filters are clipped inside of each metal grease
filter (mounting instructions included with charcoal filters kit).

The charcoal filters should be replaced every 4-6 months
(depending on hood usage).
NOTE: DO NOT rinse, or put charcoal filters in an automatic
dishwasher.
NOTE: Charcoal filters are not included with the hood.
They must be ordered from your supplier.
Order the needed kit specifying your hood model and width
size.

Charcoal filter placement (Recirculating
accessories)

Fit the charcoal filter mattress on the upper side of each
grease filter.
Use provided springs to fix it in place.

Note: When removing for replacing for a new one do not
remove Fixing Springs, simply pull out one and rotate
outwards.

15

Warranty

E L I C A N o r t h A m e r i c a TWO YEAR LIMITED WARRANTY

TO OBTAIN SERVICE UNDER WARRANTY

Owner must present proof of original purchase date. Please keep a copy of your dated proof of
purchase (sales slip) in order to obtain service under warranty.

PARTS AND SERVICE WARRANTY

For the period of two (2) years from the date of the original purchase, Elica will provide free of charge,
non consumable parts or components that failed due to manufacturing defects. During this two (2) years
limited warranty, Elica will also provide free of charge, all labor and in-home service to replace any
defective parts.

WHAT IS NOT COVERED

• Damage or failure to the product caused by accident or act of God, such as, flood, fire or earthquake.

• Damage or failure caused by modification of the product or use of non-genuine parts.

• Damage or failure to the product caused during delivery, handling or installation.

• Damage or failure to the product caused by operator abuse.

• Damage or failure to the product caused by dwelling fuse replacement or resetting of circuit breakers.

• Damage or failure caused by use of product in a commercial application.

• Service trips to dwelling to provide use or installation guidance.

• Light bulbs, metal or carbon filters and any other consumable part.

• Normal wear of finish.

• Wear to finish due to operator abuse, improper maintenance, use of corrosive or abrasive cleaning

products/pads and oven cleaner products.

WHO IS COVERED

This warranty is extended to the original purchaser for products purchased for ordinary residential use in
North America (Including the United States, Guam, Puerto Rico, US Virgin Islands & Canada).

This warranty is non-transferable and applies only to the original purchaser and does not extend to
subsequent owners of the product. This warranty is made expressly in lieu of all other warranties,
expressed or implied, including, but not limited to any implied warranty of merchantability or fitness for a
particular purpose and all other obligations on the part of Elica North America, provided, however, that if
the disclaimer of implied warranties is ineffective under applicable law, the duration of any implied
warranty arising by operation of law shall be limited to two (2) years from the date of original purchase at
retail or such longer period as may be required by applicable law.

This warranty does not cover any special, incidental and/or consequential damages, nor loss of profits,
suffered by the original purchaser, its customers and/or the users of the Products.

WHO TO CONTACT

To obtain Service under Warranty or for any Service Related Question

Please Call:

• Elica North America Authorized Service at [phone]

Or by Writing To:

• Elica North America, Attention Customer Service, 222 Merchandise Mart Plaza Suite 947,
Chicago, IL 60654 USA

16

French

Sommaire

Avis de sécurité important.......................................................................................................................................18

Exigences électriques et exigences d’installation................................................................................................19

Exigences électriques........................................................................................................................................................................................ 19

Avant d’installer la hotte..................................................................................................................................................................................... 19

Liste des pièces........................................................................................................................................................20

Pièces fournies ..................................................................................................................................................................................................20

Pièces non fournies ...........................................................................................................................................................................................20

Dimensions et Dégagement.....................................................................................................................................21

Exemples et possibilités de positionnement des conduits .................................................................................22

Méthodes de ventilation..................................................................................................................................................................................... 22

Préparation ........................................................................................................................................................................................................22

Installation.................................................................................................................................................................23

Installation - Version à conduit........................................................................................................................................................................... 23

Description de la hotte et des commandes ...........................................................................................................27

Commandes....................................................................................................................................................................................................... 28

Entretien ....................................................................................................................................................................30

Nettoyage........................................................................................................................................................................................................... 30

Filtre à graisse ...................................................................................................................................................................................................30

Remplacement des ampoules ...........................................................................................................................................................................30

Filtres à charbon................................................................................................................................................................................................ 31

Garantie .....................................................................................................................................................................32

APPROUVÉ POUR LES APPAREILS DE TYPE RÉSIDENTIEL

POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER.
L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.
IMPORTANT : Conservez ces instructions afin de pouvoir les remettre à l’inspecteur-électricien de votre
région.
INSTALLATEUR : Veuillez laisser ces instructions avec l’appareil pour le propriétaire.
PROPRIÉTAIRE : Veuillez conserver ces instructions pour pouvoir vous y référer plus tard.
Avertissement de sécurité : Coupez l’alimentation du circuit dans le panneau électrique et verrouillez le
panneau avant de raccorder les fils de cet appareil.
Exigence : 120 V c.a., 60 Hz circuit de dérivation de 15 V c.a., 20 Hz, de 15 ou 20 A.

17

LISEZ CES INSTRUCTIONS ET

CONSERVEZ-LES

Avis de sécurité important

ATTENTION

UTILISER CET APPAREIL À DES FINS DE VENTILATION
GÉNÉRALE SEULEMENT. NE PAS
APPAREIL POUR ÉVACUER DES MATÉRIAUX OU DES
VAPEURS DANGEREUX OU EXPLOSIFS.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC
ÉLECTRIQUE ET DE BLESSURE, RESPECTER LES
DIRECTIVES SUIVANTES :
A. Utiliser cet appareil uniquement aux fins prévues par le

fabricant. Si vous avez des questions à propos de
l’appareil, communiquez avec le fabricant.
B. Avant de faire l’entretien de l’appareil ou de le netto yer,

coupez l’alimentation dans le panneau électrique et
verrouillez le panneau en bloquant le dispositif
permettant d’empêcher d’activer l’alimentation
accidentellement. S’il n’est pas possible de verrouiller
l’accès au panneau, fixez une étiquette très voyante au
panneau électrique.

C. Une personne qualifiée doit effectuer l’installation et le

câblage des fils électriques en conformité avec tous les
codes et toutes les normes, y compris la cote de
résistance au feu.

D. Il est important de prévoir suffisamment d’air pour

assurer une bonne combustion de l’équipement de
chauffe et l’évacuation adéquates des gaz par le conduit
de cheminé afin de prévenir les refoulements d’air.
Respectez les directives et les normes de sécurité des
fabricants de l’équipement de chauffage, comme celles
publiées par la National Fire Protection Association
(NFPA), la American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE) et le code
des autorités de votre région.

E. Au moment de couper ou de percer un mur ou un

plafond, assurez-vous de ne pas endommager la filerie
électrique ou tout autre accès à un service publique.

F. Il faut toujours évacuer à l’extérieur les systèmes à

conduit.

ATTENTION

Pour réduire les risques d’incendie et évacuer l’air
correctement, assurez-vous que le conduit mène à
l’extérieur; il ne faut pas évacuer l’air dans l’espace
entre les murs, dans les plafonds, dans les greniers, les
vides sanitaires ou les garages.

AVERTISSEMENT

POUR RÉDUIRE DES RISQUES D’INCENDIE, UTILISEZ
UNIQUEMENT DES CONDUITS EN MÉTAL.

Installez cette hotte en respectant toutes les exigences
mentionnées.

AVERTISSEMENT

Pour réduire les risques d’incendie et de choc
électrique, n’utilisez pas cette hotte avec un contrôleur
de vitesse à semi-conducteurs.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE DE
GRAISSE SUR LES CUISINIÈRES.
a) Ne laissez jamais la cuisinière sans surveillance

UTILISER CET

lorsqu’elle est réglée à une haute température. Les
débordements par bouillonnement causent de la fumé e
et des débordements de gras qui peuvent s’enflammer.
Faites chauffer l’huile lentement, à une température
basse ou moyenne.

b) Faites toujours fonctionner la hotte lorsque vous utilisez

la cuisinière à une haute température ou que vous faites
flamber des aliments (P. ex. : crêpes Suzette, cerises
jubilées, bœuf au poivre flambé).

c) Nettoyez les hélices de ventilation fréquemment. Il ne

faut pas que la graisse s’accumule sur les filres ou les

hélices.
d) Utilisez le bon format de casserole. Utilisez toujours un
chaudron de taille approprié à l’élément de la cuisinière.

AVERTISSEMENT

POUR ÉVITER DE BLESSER QUELQU’UN LORS D’UN
INCENDIE DE GRAISSE SUR LA CUISINIÈRE, SUIVRE
LES CONSEILS SUIVANTS :
a) ÉTOUFFER LES FLAMMES avec un couvercle aux

dimensions de la taque de cuisson, une tôle à biscuit ou

tout autre plateau métallique, puis couper le gaz ou

l’alimentation électrique de la cuisinière. FAIRE

ATTENTION A NE PAS SE BRÛLER. Si les flammes ne

s’éteignent pas immédiatement, QUITTER LA PIÈCE ET

APPELER LES POMPIERS.
b) NE JAMAIS PRENDRE EN MAIN UNE CASSEROLE

EN FEU, vous pourriez vous blesser.
c) NE PAS UTILISER D’EAU, y compris les essuies de

vaisselle ou les serviettes humides – une violente

explosion due à la vapeur formée pourrait survenir.

d) Utiliser un extincteur SEULEMENT si:

1) Vous êtes sûr d’avoir un extincteur de classe ABC que

vous savez utiliser.

2) Le feu est petit et confiné à la zone où il s’est formé.

3) Les pompiers ont été appelés.

4) Vous pouvez lutter contre le feu avec une sortie

derrière vous.

MODE OPéRATOIRE
a. Toujours laisser les grilles de sécurité et les filtres à leur

place. Sans la présence de ces derniers, les parties

aspirantes pourraient attirer les cheveux, les doigts ou

les vêtements.
Le fabricant décline toute responsabilité si les informations

détaillées dans ce manuel pour l’installation, l’entretien et
l’utilisation adéquate du produit ne sont pas observées. Le
fabriquant décline en outre toute responsabilité pour
d’éventuelles blessures dues à des négligences; en outre, la
garantie de l’appareil sera annulée suite à des conditions
d’entretien inappropriées. Cet appareil est fabriqué pour un
usage interne. Ne pas utiliser cet appareil à l’extérieur.

ATTENTION
Appareil commandé automatiquement - afin de réduire
les risques de blessure, débranchez l'appareil de
l'alimentation électrique avant de procéder à une
réparation.
L'appareil est équipé d'un sectionneur intégral situé à
l'intérieur du logement du ventilateur.

18

Exigences électriques et exigences d’installation

Exigences électriques

IMPORTANT

Respectez tous les codes et les ordonnances en vigueur.
Le client a la responsabilité de :

Contacter un électricien-installateur.
Vérifier que l’installation électrique est adéquate et
conforme avec le Code national de l’électricité, ANSI/NFPA
70 (la plus récente édition*), ou les normes C22.1-94, Code
canadien de l’électricité, Partie 1 et C22.2 No.0-M91
(La plus récente édition**) de la CSA, ainsi que tous les
codes et les ordonnances de votre région.

Si le code le permet et que vous utilisez un fil de mise à la
terre distinct, il est recommandé de faire vérifier le chemin
du fil par un électricien.

Ne pas mettre l’appareil à la terre sur une conduite de gaz.
Consultez un électricien qualifié si vous n’êtes pas certain
que la hotte est mise à la terre correctement.
N’installez pas un fusible dans le circuit neutre ou le circuit
de mise à la terre.

IMPORTANT

Conservez ces instructions afin de pouvoir les remettre à
l’inspecteur-électricien.

La hotte doit être câblée uniquement à l’aide de fils de
cuivre.

Il faut raccorder la hotte directement à une boîte à fusible ou
à un disjoncteur par l’entremise d’une canalisation
électrique en métal.

Le calibre de fil doit être conforme aux exigences du Code
national de l’électricité, ANSI/NFPA 70 (La plus récente
édition*), ou les normes C22.1-94, Code canadien de
l’électricité, Partie 1 et C22.2 0-M91 (La plus récente
édition**) de la CSA, ainsi que tous les codes et les
ordonnances de votre région.

Il faut prévoir un connecteur de canalisation approuvé par
l’UL ou la CSA à chaque extrémité de la canalisation
d’alimentation (À la hotte et à la boîte de jonction).

Vous pouvez obtenir un exemplaire des normes indiquées en vous
adressant à :

* La National Fire Protection Association, Batterymarch Park
Quincy, Massachusetts, 02269

** La CSA International, 8501 East Pleasant Valley Road,
Cleveland, Ohio, 44131-5575

Avant d’installer la hotte

1. Pour assurer la ventilation la plus efficace possible,

installez la conduite en ligne droite ou avec le moins de

coudes possibles.
ATTENTION : La sortie de la conduite de ventilation

doit donner sur l’extérieur.

2. Deux personnes sont nécessaires pour effectuer

l’installation.

3. La hotte comporte des vis et des ancrages pour mur sec

adaptés à la plupart des types de surface; consultez un

installateur qualifié pour vous assurer que la quincaillerie

fournie est adaptée à votre type de mur ou d’armoire.

4. N’utilisez pas de conduit flexible.

5. Dans le cas des endroits sujets aux TEMPÉRATURES

FROIDES, il faut installer un clapet de contre-tirage

supplémentaire afin de minimiser le retour d’air froid et

un isolant thermique non métallique afin de minimiser la

conduction de la température extérieur dans le conduit.

Il faut placer le clapet du côté de l’air froid de l’isolant

thermique.
L’isolant doit être placé le plus près possible de l’endroit

où le conduit entre dans la partie chauffée de la maison.

6. Air d’appoint : Le code du bâtiment de votre région peut

exiger l’utilisation d’un système d’air d’appoint si vous

utilisez un système de ventilation à conduit dont le

mouvement d’air dépasse un certain nombre de CFM.
Le nombre de pi3/min varie d’une région à l’autre.

Consultez un professionnel de CVC pour connaître les

exigences précises de votre région.

19

Liste des pièces

Pièces fournies

• Le corps de la hotte assemblé et le raccord métallique
circulaire en place.

• Un raccord métallique rectangulaire avec soupape de
tirage

• Manuel d’entretien et utilisation/ Manuel d’installation

• 2 filtres

• Vis de montage.

Pièces non fournies

• Conduit, canalisation et tous les outils nécessaires à
l’installation.

• Trousse de conversion en hotte à recyclage

à utiliser seulement avec la version sans conduit (À

recyclage)

comprend : filtre au charbon

20

Dimensions et Dégagement

21

Exemples et possibilités de positionnement des conduits

Suivez à la lettre les directives présentées dans ce manuel.

Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation
des directives contenues dans le présent manuel.

Méthodes de ventilation

Possibilité d’évacuation

La hotte est prévue pour une évacuation verticale
ou horizontale ou bien pour le recyclage d’air en
l’absence de conduits :

Évacuation verticale:

Utiliser un conduit rectangulaire de 3 ¼»x10" ou utiliser un conduit circulaire de 7".

Évacuation horizontale :

Utiliser un conduit rectangulaire de 3 ¼»x10"

Recyclage d’air (pas de conduit nécessaire).

NOTE : dans le cas de la version sans con duit (À recyclage) seulement : procurez-vous la trousse de co nversion en
hotte à recyclage.
Diamètre minimum des conduit (Version avec ou sans conduit) : tuyau rond de 7 po.

Préparation

Ne coupez pas une solive ou un montant à moins qu’il soit absolument nécessaire de le faire. Si vous devez couper une so live
ou un montant, vous devez construire un cadre de soutien.

La quincaillerie fournie permet de fixer la hotte à la plupart des murs et des plafonds.
Vous devez cependant demander à un technicien qualifié de vérifier la solidité des matériaux se lon le type de mur ou de
plafond.

Avant de couper, assurez-vous qu’il y a un dégagement suffisant dans le plafond ou le mur pour passer la conduite de sortie.
Vous pouvez déterminer vous-même la hauteur à laquelle vous installez la hotte au dessus de la cuisinière. Plus la hotte est

près de la cuisinière, plus elle est efficace à capter les odeurs de cuisson, la graisse et la fumée.

ATTENTION: POUR L INSTALLATION DES CUISINIERES A GAZ: MONTER LA HOTTE AFIN D'AVOIR ENTRE LE BORD

INFERIEUR DE LA HOTTE E LE PLAN DE CUISSON UNE DISTANCE DE 30" (76,2 CM).
POUR CUISINIERES ELECTRIQUES: MONTER LA HOTTE AFIN D'AVOIR ENTRE LE BORD INFERIEUR DE LA HOTTE
ET LE PLAN DE CUISSON LA DISTANCE NE SOIT PAS INFERIEURE DE 24" (61 CM) ET SUPERIEURE DE 30" (76,2
CM).
EMPLOI DOMESTIQUE. LIRE ATTENTIVEMENT LE LIVRET INSTRUCTIONS POUR DES APPLICATIONS SPECIFIQUES.

Vérifiez donc la hauteur de votre plafond et la hauteur maximum de la hotte avant de choisir votre modèle de hotte.

22

Installation

Installation - Version à conduit

Après avoir choisi le type d’évacuation, procéder
comme suit:
Étape 2

Détacher le raccord circulaire des conduits
d’évacuation en dévissant les vis qui le fixent
(conserver les vis).

Étape 3

Enlever les filtres à graisse.

Étape 5
Enlever les parties prédécoupées pour les
conduits en utilisant un fin tournevis et un petit
marteau.
Utiliser le tournevis à la façon d‘un biseau.
Faire attention aux parties blessants.

Attention !

En cas d’utilisation de la hotte avec recyclage
d’air, ne pas enlever les parties prédécoupées
pour les conduits et commander les filtres à
charbon nécessaires chez votre revendeur.

R1 = Enlever uniquement les parties
prédécoupées pour les conduits rectangulaires.
R2 = Enlever les parties prédécoupées pour
les conduits circulaires et rectangulaires.

Étape 4
Enlever le couvercle de la boîte de dérivation.

Enlever la partie supérieure ou arrière
prédécoupée suivant votre préférence et installer
une attache électrique homologuée.

Étape 6
Pour les évacuations avec conduits
rectangulaires uniquement (autrement, passer à

l’étape suivante)
Attacher le joint ou la soupape d’évacuation sur
l’ouverture préformée à l’aide des deux vis
prévues à cet effet. S’assurer que les éléments
soient le plus proche possible de la partie arrière
en haut de votre hotte. Enlever la protection du
clapet.

NOTE : Le joint/soupape d’évacuation peut être
installé jusqu’à 2,5 cm (1 inch) de part et d’autre
du centre de la hotte pour permettre le
décentrage des conduits. Dans le cas de
systèmes d’évacuation très décentrés, la partie
terminale du conduit d’évacuation peut être
modifiée pour dégager l’attache du fil électrique.

23

Étape 7
Pour les évacuations avec conduits circulaires
uniquement
Réinstaller le raccord circulaire des conduits
d’évacuation à l’aide des vis.

NOTE: Le raccord circulaire peut être installé
jusqu’à 2,5 cm (1 inch) de part et d’autre du
centre de la hotte pour permettre le décentrage
des conduits. Dans le cas de systèmes
d’évacuation très décentrés, la partie terminale du
conduit d’évacuation peut être modifiée pour
dégager l’attache du fil électrique.

Évacuation extérieure par le dessus de la hotte

(Conduit vertical circulaire de 7")
Utiliser le schéma ou la hotte comme patron et
indiquer sur l’armoire l’emplacement des
conduits, des fils électriques et les fentes
réglables pour les vis.

Étape 8
Emplacement des trous
Sélectionner le type d’évacuation choisi pour
votre hotte et procéder :
Évacuation extérieure par le dessus de la hotte
(Conduit vertical rectangulaire de 3 1/4” x 10”)
Utiliser le schéma ou la hotte comme patron et
indiquer sur l’armoire l’emplacement des
conduits, des fils électriques et les fentes
réglables pour les vis.

Évacuation extérieure par l’arrière de la hotte

(Conduit horizontal rectangulaire de 3 1/4” x 10”)

• Utiliser le schéma ou la hotte comme patron et indiquer sur

l’armoire l’emplacement des conduits, des fils électriques et
les fentes réglables pour les vis.

Recyclage d’air
Utiliser le schéma ou la hotte comme patron et
indiquer sur l’armoire l’emplacement des fils
électriques et les fentes réglables pour les vis.
Puisque la hotte va recycler l’air (il n’y a pas
d’évacuation vers l’extérieur), ne pas prévoir
d’ouverture dans le mur ou l’armoire pour le
passage des conduits.

Étape 9
Sélectionner le type d’évacuation choisie pour
votre hotte

La hotte peut être installée pour évacuer l’air à
l’extérieur ou pour recycler l’air dans la cuisine.

Le levier de ventilation en plastique est situé près
du centre de l’ouverture de la hotte.
Pour évacuer vers l’extérieur, s’assurer que le
levier de ventilation en plastique est en position
HORIZONTALE (à plat contre la partie supérieure
métallique de la hotte).
Pour recycler l’air dans la cuisine, s’assurer que
le levier de ventilation en plastique est en position
VERTICALE (à plat contre la protection en
plastique de la soufflerie).

24

NOTE : Pour changer la position du levier de
ventilation, il est nécessaire de pousser
légèrement le levier pour dégager les parties en
plastique.

Étape 10
Pour armoires encastrées uniquement

Si les armoires ont une garniture à l’avant, sur le
côté ou à l’arrière, réaliser 2 morceaux de bois de
la largeur des garnitures et les attacher à l’armoire
encastrée sur les 2 côtés. Pour les emplacements
des marques, se référer aux indications à la page
précédente.

Étape 11

Réaliser les trous pour les conduits et les fils
électriques aux emplacements indiqués. Pour le
conduit vertical, agrandir le trou de 3/4" vers le
devant de l’armoire pour pouvoir bouger le
conduit plus librement lors de la mise en place de
la hotte.
L’installation sera également plus facile si le trou
fait 10 ½" au lieu de 10".

Étape 12

Serrer une vis de fixation (se trouvant dans le kit
de montage) dans chaque petite ouverture des
crochets marqués sur le fond de l’armoire.

Étape 13

Raccorder le tube électrique à la hotte.

Étape 14

Replacer la hotte contre le mur. Serrer les vis de
fixation. S’assurer que la tête des vis est bien
dans la partie plus étroite des fentes des
crochets.
Raccorder les conduits à la hotte.

Étape 15.

Connexion électrique
AVERTISSEMENT

Danger de choc électrique
AVERTISSEMENT : Coupez l’alimentation du circuit

dans le panneau électrique avant de raccorder les
fils de cet appareil.

Un circuit de 120 V c.a., de 15 ou 20 A est requis.

INSTRUCTIONS DE MISE À LA TERRE
CET APPAREIL EST MUNI D’UNE BOÎTE DE

JONCTION ÉLECTRIQUE À TROIS FILS, DONT L’UN
(VERT/JAUNE) SERT À METTRE L’APPAREIL À LA
TERRE. POUR VOUS PROTÉGER CONTRE LES
CHOCS ÉLECTRIQUES, VOUS DEVEZ RACCORDER
LE FIL VERT/JAUNE AU FIL DE MISE À LA TERRE DU
SYSTÈME ÉLECTRIQUE DE VOTRE MAISON. EN
AUCUNE CIRCONSTANCE CE FIL DOIT ÊTRE
COUPÉ OU ENLEVÉ.

Le fait de ne pas respecter cette directive peut

entraîner la mort ou un choc électrique.

Retirez l’alvéole défonçable et le couvercle de la boîte

de jonction et installez un connecteur de canalisation
(Listé dans cULus) dans la boîte de jonction.

Passez trois fils, le noir, le blanc et le vert, en respectant

les normes du code national de l’électricité, ainsi que les
codes et les ordonnances en vigueur dans votre région,
dans une canalisation de 1/2 po, du panneau de service
à la boîte de jonction.

Raccordez le fil noir du panneau de service au fil noir ou

rouge de la boîte jonction, le blanc avec le blanc et le
vert avec le vert/jaune.

Fermez le couvercle de la boîte de jonction.

Étape 16
Étape finale d’installation

Replacer les filtres.
Vérifier que la hotte fonctionne.

25

Si la hotte ne fonctionne pas :

• Vérifiez que le disjoncteur ne s’est pas déclenché ou
que le fusible n’est pas grillé.

• Débranchez l’alimentation. Vérifiez que les raccords
électriques ont été effectués correctement.

Pour utiliser votre nouvelle hotte de façon optimale,
lisez la section intitulée “ Entretien et utilisation “.

Gardez vos instructions d’installations et d’utilisation
près de la hotte pour pouvoir vous y référer facilement.

26

Description de la hotte et des commandes

1. Boutons de commande du ventilateur et de la lampe

2. Lampe halogène

3. Poignée pour le filtre

4. Filtre à graisse

27

Commandes

Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer le dispositif d’aspiration 5 minutes
avant de commencer la cuisson et de le faire fonctionner
encore pendant 15 minutes environ après avoir terminé la
cuisson.
Remarque: La hotte enregistre la dernière vitesse lorsque
l’aspiration est coupée.

Description du panneau de commandes

1. Touche Lumière

• Appuyer sur la touche pour allumer la l umière “haute

intensité” (état précédent lumière OFF).

• Appuyer sur la touche pour allumer la lumière “basse

intensité” (état précédent lumière ON).

• Appuyer sur la touche pour éteindre la lumière (état

précédent lumière ON).

2. Touche Timer

• Le réglage par défaut du timer est de 10 minutes et il

peut être ajusté entre 60 minutes et 1 minute.

• Le temps programmé par défaut est de 10 minutes et

il peut être ajusté entre 1 minute et 60 minutes.

• Après avoir appuyé sur la touche “Timer”, le

système entre dans la modalité de réglage et
l’utilisateur peut régler le temps de compte à rebours
du timer en utilisant les touches “+” et “-“ dans les 5
secondes.

• Si aucun réglage n’est effect ué dans les 5 secondes

suivant la sélection de la fonction “Timer” ou le
réglage du temps, le compte à rebours commence.

• Durant le setup du “T imer”, les touches “+” et “-“ sont

dédiées à la temporisation et ne font pas varier la
vitesse du moteur.

• Une fois le c ompte à rebours commencé, il peut être

annulé en appuyant sur la touche “Timer”.

3. Display

• Montre l’état de la hotte.

• Quand la hotte n’est pas en fonction, le display

s’allume à faible intensité.

En appuyant s ur n’importe quelle touche, le display

s’illumine à forte intensité.

• Quand la hotte est en fonction, le display s’allume à

forte intensité.

Si aucu ne touche n’est enfoncée pendant 1 minute,

le display s’illumine de nouveau à faible intensité.

4. “-” Touche diminution vitesse / OFF

• Cette touche est utilisée pour diminu er la vitesse du

moteur et pour éteindre la hotte.

• Le moteur s’éteint en appuyant sur la touche “-“ si la

hotte se trouve à la première vitesse.

• Si le moteur se trouve à la deuxième vitesse et si l’on

appuie sur la touche “-“, le moteur passe à la
première vitesse.

• Si l e moteur se trouve à la troisième vitesse et si l’on

appuie sur la touche “-“, le moteur passe à la
deuxième vitesse.

• Si le moteur se trouve à la quatrième vitesse et si

l’on appuie sur la touche “-“, le moteur passe à la
troisième vitesse.

• Si le moteur est éteint et que l’on appuie sur “-“, le
display s’illumine.

5. “+” Touche augmentation vitesse / ON

• Cette touche est utilisée pour augmenter la vitesse
du moteur et pour allumer la hotte.

• Le moteur s’allume en appuyant sur la touche “+“ si
la hotte se trouve en OFF.

• Si le moteur se trouve à la pr emière vitesse et si l’on
appuie sur la touche “+“, le moteur passe à la
deuxième vitesse.

• Si le moteur se trouve à la deuxième vitesse et si l’on
appuie sur la touche “+“, le moteur passe à la
troisième vitesse.

• Si le moteur se trouve à l a troisième vitesse et si l’on
appuie sur la touche “+“, le moteur passe à la
quatrième vitesse.

• Si le moteur se trouve à la quatrième vitesse et si
l’on appuie sur la touche “+“, un beep est émis.

Programmation Horloge

• L’horloge peut être réglée à tout moment à l’exception
de quand la fonction timer est activée.

• L’horloge pe ut être visualisée dans le format 12 heures
avec un temps de visualisation compris entre 1:00 et
12:59.

• L’horloge peut être réglée en appuyant sur la touche
“Timer” pendant 3 secondes, en agissant
successivement sur les touches “+” et “-“ pour régler
l’heure.

• L’utilisateur peut augmenter/diminuer l’heure par pas d’1
minute, mais si la pression des touches “+”/”-“ est de
plus d’une seconde, l’augmentation/diminution se fera
par 5 minutes.

Durant cette opération, le contrôle arrondit aux 5

minutes les plus proches.

• L’utilisateur peut terminer la phase de r églage de l’h eure
en appuyant sur la touche “Timer”.

• Après 1 minute sans avoir appuyé sur aucune touche, le
contrôle accepte la valeur réglée et ajoute 1 minute à
celle-ci et commence à compter.

Signal saturation Filtres anti-graisses (En option)

• Après 40 heures de fonctionnement du moteur, apparaît
sur le display l’indication “Grease Filter” si le moteur
est allumé.

Quand ce signal apparaît sur le display, le filtre installé

doit être lavé.

• Pour remettre à zéro le signal de saturatio n des filtres,
l’utilisateur doit appuyer sur la touche “+” pendant 5
secondes, après quoi, le signal “Grease Filter”
disparaît et le display montre l’état de fonctionnement.

Signal saturation Filtre au Carbone (En option)

• Après 120 heures de fonctionnement du moteur,
apparaît sur le display l’indication “Char coal Filter” si le
moteur est allumé. Quand ce signal apparaît sur le
display, le filtre à charbon installé doit être remplacé ou
réactivé.

• Pour remettre à zéro le signal de saturatio n des filtres,
l’utilisateur doit appuyer sur la touche “-” pendant 5
secondes, après quoi, le signal “Charcoal Filter”
disparaît et le display montre l’état de fonctionnement.

Activation/Désactivation signal acoustique

• Les signaux sonores peuvent être activés ou désactivés
en appuyant sur la touche “Lumière” pendant 5
secondes.

• Si le signal sonore est activé, un son est émis et le
symbole “Snd” doit apparaître sur le display pendant 3
secondes.

28

• Si le signal so nore est désactivé, le symbole “Snd” doit
apparaître sur le display pendant 3 secondes et aucun
son ne doit être émis.

Activation/Désactivation signal Filtre Charbon (version
Filtrante)

• L’activation et la désactivati on du signal saturation filtre
charbon peut être réglé en appuyant simultanément
pendant 5 secondes sur les touches “-“ e “+” .

• L’activation ou la désactivation doit être réglée avec
moteur et lampes OFF.

• Quand le signal Filtre Charbon est désactivé, l’alarme
est déshabilitée.

Alarme Température

• La hotte est équipée d’un détecteur de température qui
active le moteur en troisième vitesse dans le cas où la
température de la zone environnante soit trop élevée
(supérieure à 149° F ou 65° C).

• Si le moteur est OFF ou en première vitesse, et si
l’alarme intervient, le moteur se positionne
automatiquement à la troisième vitesse et sur le display
apparaîtra le signal “CarE”.

• Durant cet état, l’utilisateur peut uniquement augmenter
la vitesse du moteur.

• Quand la température retourne sous le seuil d’alarme, le
moteur retourne dans sa condition précédente à
l’alarme.

29

Entretien

Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la
prise ou en coupant l’interrupteur général de l’habitation.

Nettoyage

Ne pas vaporiser de nettoyants directement sur le
panneau de contrôle lors du nettoyage de la Hotte

La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour
l’entretien des filtres à graisse). Pour le nettoyage, utiliser
un chiffon humidifié avec un détergent liquide neutre. Ne
pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!
ATTENTION:

Il y a risque d’incendie si vous ne respectez pas les
instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagem ent du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.

Filtre à graisse

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois avec des
détergents non agressifs, à la main ou dans le l ave-va isselle
à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas
modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.

Remplacement des ampoules

ATTENTION

Avant de remplacer les lampes, couper le courant au niveau
de la boîte à fusible et verrouiller cette dernière pour
prévenir tout risque qu’on remette le courant
accidentellement.

NOTE: Couper l’aspiration et les lampes. Laisser les
lampes refroidir
ampoules ne fonctionnent pas, s’assurer qu’elles sont
insérées correctement avant d’appeler le service
clientèle.

Remplacer les ampoules

• Enlever l’ampoule défectueuse ( tourner dans le sens
inverse des aiguilles d’une montre ) et la remplacer avec
une nouvelle ampoule halogène de 120 Volt, 50 W att (
maximum ), 50° prévue pour une base GU10, et

convenant pour une utilisation dans les
lampadaires.

avant de les manipuler. Si les nouvelles

30

Filtres à charbon

Si le système n’a pas d’évacuation vers l’extérieur, l’air va
circuler à travers des filtres à charbon jetables qui vont aid er
à éliminer fumée et odeurs.
Les filtres à charbon ne doivent pas être nettoyés.
Ils doivent être remplacés.

Les filtres à charbon sont fixés à l’intérieur de chaque filtre
anti-graisse ( les instructions de montage sont incluses dans
le kit de filtre à charbon ).

Les filtres à charbon doivent être remplacés après 4 à 6
mois en fonction de l’utilisation de la hotte .
NOTE : NE PAS rincer, ou mettre les filtres à charbon au
lave-vaisselle.
NOTE : Les filtres à charbon NE sont PAS inclus dans la
hotte.
Ils doivent être commandés chez votre revendeur.
Commander le kit nécessaire en spécifiant votre modèle de
hotte et sa largeur.

Placement du filtre au charbon
(Accessoires de recyclage d’air)

Placer le matelas du filtre au charbon sur le côté supérieur
de chaque filtre anti-graisse.
Utiliser les ressorts fournis pour le fixer en place.

Remarque: Lorsque vous le retirerez pour le remplacer
par un autre, n’enlever pas les ressorts de fixation,
poussez-les simplement et faites-les tourner vers
l’extérieur.

31

Garantie

GARANTIE DE DEUX ANS E L I C A N o rt h A m e ri c a

POUR OBTENIR UN DEPANNAGE SOUS GARANTIE

Le propriétaire doit présenter une preuve de la date d’achat. Garder une copie de votre preuve d’achat
datée (ticket de caisse) de façon à pouvoir bénéficier du service après-vente sous garantie.

GARANTIE PIECES DE RECHANGE ET MAIN D’OEUVRE

Pendant une période d’ deux (2) ans à partir de la date d’achat, Elica s’engage à fournir gratuitement les
pièces de rechange ou les composants autres que les recharges ayant des défauts de fabrication.
Durant cette garantie d’ deux (2) ans, Elica fournira également gratuitement, toute la main d’oeuvre et le
service à domicile pour remplacer d’éventuelles pièces défectueuses.

CE QUE LA GARANTIE NE COUVRE PAS

• Dégât ou panne du produit causé par un accident ou un cas de force majeure tels que inondation,
incendie ou tremblement de terre.

• Dégât ou panne du produit causé par modification du produit ou utilisation de pièces pas d’origine.

• Dégât ou panne du produit causé lors de la livraison, de la manipulation ou de l’installation.

• Dégât ou panne du produit causé par une mauvaise utilisation.

• Dégât ou panne du produit causé par un remplacement des fusibles ou une remise en fonction des

disjoncteurs par le propriétaire.

• Dégât ou panne du produit causé par une utilisation du produit pour raison commerciale.

• Déplacement à domicile pour explication d’utilisation ou d’entretien.

• Ampoules, filtres métalliques ou au charbon et toute autre pièce consommable.

• Usure normale.

• Usure due à une mauvaise utilisation du propriétaire, un entretien incorrect, une utilisation de

substances nettoyantes corrosives ou abrasives et produits de nettoyage pour four.

QUI EST COUVERT

Cette garantie s’étend à l’acheteur original de produits achetés pour un usage domestique habituel en
Amérique du Nord (Y compris Etats Unis, Guam, Porto Rico, les Iles virgin Américaines & le Canada).

Cette garantie n’est pas transférable et vaut uniquement pour l’acheteur original et ne s’étend pas aux
propriétaires successifs du produit. Cette garantie vaut expressément en lieu et place de toute autre
garantie, expresse ou sous-entendue, mais ne limite pas toute autre garantie sous-entendue de
marchandage ou adaptation dans un but particulier et toute autre obligation de la part de Elica North
America, étant entendu, cependant, que si la réclamation pour garanties sous-entendues n’est pas
applicable aux yeux de la loi en vigueur, la durée de toute garantie sous-entendue émanant de la loi doit
être limitée à deux (2) ans à partir de la date d’achat du produit ou à une période plus longue selon ce que
dit la loi en vigueur.

Cette garantie ne couvre pas tout dégât particulier, accidentel et/ou consécutif, ni les pertes et profits, à
charge du propriétaire, des ses clients et/ou des utilisateurs Des produits.

QUI CONTACTER

Pour obtenir un Service Après-vente durant la Garantie ou pour toute autre Question liée au Service
Après-vente

Appeler:

• Service Après-vente autorisé Elica North America au [phone]

Ou écrire à:

• Elica North America, A l’Attention du Service Client, 222 Merchandise Mart Plaza Suite
947, Chicago, IL 60654 USA

32

Spanish

Contenido

Aviso de seguridad importante...............................................................................................................................34

Requisitos eléctricos y de instalación ...................................................................................................................35

Requisitos eléctricos.......................................................................................................................................................................................... 35

Antes de instalar la campana.............................................................................................................................................................................35

Lista de materiales....................................................................................................................................................36

Piezas suministradas......................................................................................................................................................................................... 36

Piezas no suministradas.................................................................................................................................................................................... 36

Dimensiones y Espacios libres...............................................................................................................................37

Tipos de ductos y ejemplos.....................................................................................................................................38

Métodos de ventilación...................................................................................................................................................................................... 38

Preparación........................................................................................................................................................................................................ 38

Instalación.................................................................................................................................................................39

Instalación - Versión con tubos.......................................................................................................................................................................... 39

Descripción de la campana y los controles...........................................................................................................42

Controles............................................................................................................................................................................................................ 43

Mantenimiento...........................................................................................................................................................45

Limpieza.............................................................................................................................................................................................................45

Filtro contra la grasa.......................................................................................................................................................................................... 45

Sustitución de la bombilla.................................................................................................................................................................................. 45

Filtros de Carbón ...............................................................................................................................................................................................46

Garantía .....................................................................................................................................................................47

APROBADO PARA APARATOS DE USO DOMÉSTICO

SÓLO PARA USO DOMÉSTICO

LEA Y GUARDE ESTAS INSTRUCCIONES

ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO.
LA INSTALACIÓN DEBE CUMPLIR TODA LA NORMATIVA LOCAL.
IMPORTANTE: guarde estas instrucciones para su uso por parte del inspector de electricidad local.
INSTALADOR: entregue al propietario estas instrucciones junto con la unidad.
PROPIETARIO: conserve estas instrucciones para futuras consultas.
Advertencia de seguridad: antes de realizar el cableado de este aparato, desactive el circuito de energía
eléctrica en el panel de servicio y desbloquee el panel.
Requisito: Circuito auxiliar de CA de 120 V, 60 Hz, 15 ó 20 A

33

LEA Y GUARDE ESTAS INSTRUCCIONES

Aviso de seguridad importante

PRECAUCIÓN

SÓLO PARA USO DE VENTILACIÓN GENERAL. NO
UTILIZAR PARA EXPULSAR VAPORES O MATERIALES
PELIGROSOS O EXPLOSIVOS.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE FUEGO, DESCARGA
ELÉCTRICA O LESIONES PERSONALES, RESPETE LO
SIGUIENTE:
A. Utilice esta unidad solamente en el modo que indica el

fabricante. En caso de duda, póngase en contacto con el
fabricante.
B. Antes de reparar o limpiar la unidad, desconecte la

alimentación en el panel de servicio y bloquee los
medios de desconexión del panel de servici o para evitar
la conexión accidental de la alimentación. Si no es
posible bloquear los medios de desconexión del panel
de servicio, coloque un dispositivo de advertencia que
destaque como, por ejemplo, una etiqueta, en el panel
de servicio.

C. La instalación y el cableado eléctrico deben real izarlos

personas cualificadas de acuerdo con las n ormativas y
los estándares aplicables, incluida la construcción
ignífuga.

D. Es necesaria una ventilación suficiente para la correcta

combustión y expulsión de gases por la salida de humos
(Chimenea) del equipo de combustión de carburante
para evitar el contratiro. Siga las directrices de
fabricantes de equipos de calefacción y los estándares
de seguridad como los publicados por la National Fire
Protection Association (NFPA), American Society for
Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE) y las normativas locales.

E. Al efectuar orificios en una pared o techo, no dañe el

cableado eléctrico y otras instalaciones ocultas.

F. Los sistemas instalados mediante co nducto deben tener

ventilación con salida al exterior.

PRECAUCIÓN

Para reducir el riesgo de fuego y conseguir una salida
del aire correcta, asegúrese de conducir el aire hacia el
exterior. No permita que el aire se expulse en espacios
situados en el interior de muros, techos, desvanes,
sótanos de pequeña altura o garajes.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE FUEGO, UTILICE
SOLAMENTE TUBOS METÁLICOS.

Instale esta campana de acuerdo con los requisitos
especificados.

ADVERTENCIA

Para reducir el riesgo de fuego o descarga eléctrica, no
utilice esta campana con ningún dispositivo externo en
estado sólido para el control de la velocidad.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO
OCASIONADO POR GRASA:

a) No deje nunca ninguna unidad externa desatendida y

con valores de fuego altos. La cocción puede causar
humo o reboses de grasa que pueden prender fuego.
Caliente el aceite a fuego lento o medio.

b) Encienda siempre la campana cuando cocine a una

temperatura alta o cuando realice flameados (Por

34

ejemplo, crepes Suzette, cerezas flameadas, ternera a
la pimienta flameada).

c) Limpie con frecuencia los ventiladores. No perm ita que

la grasa se acumule en el ventilador o filtro.

d) Utilice un tam año de sartén adecuado. Utilice siempre

piezas de batería de cocina adecuadas al tamaño del
elemento de superficie.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES
PERSONALES, EN CASO DE FUEGO OCASIONADO
POR GRASA, TENGA EN CUENTA LO SIGUIENTE:

a) EXTINGA LAS LLAMAS con una tapa ajustada, una

lámina para hacer galletas u otro tipo de bandeja
metálica y apague el quemador de gas o elemento
eléctrico. TENGA CUIDADO PARA EVITAR
QUEMADURAS. Si las llamas no se extinguen
inmediatamente, DESALOJE EL LUGAR Y LLAME A
LOS BOMBEROS.

b) NUNCA TOME UNA SARTÉN EN LLAMAS, podría

sufrir quemaduras.

c) NO UTILICE AGUA, incluidas bayetas o toallas

húmedas ya que se produciría una violenta expl osión de
vapor.

d) Utilice un extintor SÓLO si:

1) Sabe que dispone de un extintor de la clase
ABC y conoce su funcionamiento.

2) El fuego es pequeño y se encuentra en la
misma zona donde se inició.

3) Ha llamado a los bomberos.

4) Puede luchar contra el fuego teniendo una
salida a su espalda.

FUNCIONAMIENTO

a. Coloque siempre las rejillas y los filtros de seguri dad en
su lugar correspondiente. Sin estos componentes, los
ventiladores en funcionamiento podrían atra par su pelo, sus
dedos o su ropa.

El fabricante declina toda responsabilidad en caso de fallo
de cumplimiento de las instrucciones aquí facilitadas par a l a
instalación, el mantenimiento y el uso adecuado del
producto. El fabricante declina además toda
responsabilidad por daños ocasionados por negligencia y la
garantía de la unidad queda cancelada automáticamente
como consecuencia de un mantenimiento incorrecto.

PRECAUCIÓN
Equipo Operado Automaticamente - Para Reducir El
Riesgo De Lastimarse Desconecte De La Linea Antes
De Dar Servicio.
Esta unidad esta equipada con un interruptor integral
de desconexion localizado al interior de la carcaza del
ventilador.

Requisitos eléctricos y de instalación

Requisitos eléctricos

IMPORTANTE

cumpla todas las normativas y ordenanzas
gubernamentales.

Es responsabilidad del cliente:
Ponerse en contacto con un instalador eléctrico cualificado.
Asegurarse de que la instalación eléctrica es adecuada y en
conformidad con National Electrical Code, ANSI/NFPA 70
(última edición*) o CSA Standards C22.1-94, Canadian
Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*)
y toda la normativa y las ordenanzas locales.

Si la normativa lo permite y se utiliza un cable de toma a
tierra independiente, se recomienda que un electricista
cualificado determine si la difracción de onda de tierra es la
adecuada.

No ubique la toma a tierra en una tubería de gas.
Si no está seguro de que la campana está correctamente
conectada a tierra, consulte a un electricista cualificado.
No coloque ningún fusible en el circuito neutral o con vuelta
por tierra.

IMPORTANTE

Guarde las instrucciones de instalación para su uso por
parte del inspector de electricidad.

La campana debe está conectada únicamente con hilo de
cobre.

La campana debe estar conectada directamente al
desconectador con fusible (O disyuntor) mediante canal
metálico de cables eléctricos.

Los tamaños de cable deben cumplir los requisitos de la
National Electrical Code, ANSI/NFPA 70 (última edición*) o
CSA Standards C22.1-94, Canadian Electrical Code, Parte
1 y C22.2 No.0-M91 (última edición*) y toda la normativa y
las ordenanzas locales.

Es preciso colocar un conector de canal de cables
enumerado en U.L. o C.S.A. en cada extremo del canal de
cables de fuente de alimentación (En la campana y en la
caja de conexiones).

Se pueden obtener copias de los estándares enumerados en:
* National Fire Protection Association Batterymarch Park Quincy,

Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road Cleveland,

Ohio 44131-5575

Antes de instalar la campana

1. Para obtener una circulación del flujo de aire más eficaz,

utilice un tubo de tramo recto o el menor número posible
de tubos acodados.

PRECAUCIÓN: el conducto de ventilación solamente

debe tener salida hacia la parte exterior del edificio.

2. Para realizar la instalación, se necesitan al menos dos
personas.

3. La campana se ajusta mediante tornillos y anclajes de
tabique aislante adecuados para la mayoría de
superficies; consulte a un instalador cualificado para
comprobar si quedan perfectamente ajustados al
armario o a la pared.

4. No emplee tubos flexibles.

5. Las instalaciones en CONDICIONES CLIMÁTICAS

FRÍAS deben tener instalado un regulador de contratiro
adicional para minimizar el flujo de aire inverso y una
rotura térmica no metálica para minimizar la conducción
de temperaturas externas como parte de los tubos. El
regulador debe encontrarse en la parte de aire frío de la
rotura térmica.

La rotura debe estar los más cerca posible al lugar

donde los tubos entran en la parte caliente de la casa.

6. Aire limpio: Las normativas locales para edificios pueden
requerir el uso de sistemas de aire limpio cuando se
utilizan sistemas de ventilación mediante tubos
superiores al CFM especificado de movimiento de aire.

El CFM especificado varía de una zona a otra. Para

conocer los requisitos específicos de su zona, consulte
a un profesional de HVAC.

35

Lista de materiales

Piezas suministradas

• Montaje campana y metal transición de redondo
instalado.

• Metal de transición rectangular con compuertas de
contratiro

• Cura y Uso / Instrucciones de Instalación

• 2 filtros

• Dos tornillos ajustados

Piezas no suministradas

• Tubos, canal de cables y todas las herramientas
necesarias para la instalación.

• Kit de conversión sin tubos

solamente se puede utilizar en la versión sin tubos

(Recirculación)

incluye: filtro de carbón vegetal.

36

Dimensiones y Espacios libres

37

Tipos de ductos y ejemplos

Siga detenidamente las instrucciones expuestas en este manual.

Se declina toda responsabilidad de cualquier inconveniencia, daños o incendios eventuales ocasionados por el incumplimiento
de las instrucciones de este manual.

Métodos de ventilación

Descarga de los gases de combustión

La campana ha sido diseñada para una descarga
vertical u horizontal o puede ser instalada en
una versión de recirculación sin conducto:

Descarga vertical:

Usar un conducto rectangular 3 1/4" x 10" o un conducto redondo de 7"

Descarga horizontal:

Usar un conducto rectangular de 3 1/4" x 10"

Recirculación (sin conducto de descarga)

NOTA: Sólo para versión sin tubos (Recirculación): adquiera el kit de conversión sin tubos.

Tamaño mínimo de tubo (Versión con o sin tubos): Tubería redonda de 7".

Preparación

No corte una vigueta o un perno a menos que sea absolutamente necesario. Si fuera necesario efectuar el corte, deberá
construirse un marco de soporte.

Se suministra el material de ajuste necesario para fijar la campana a la mayoría de tipos de muro o techo.
No obstante, un técnico cualificado debe comprobar la idoneidad de los materiales de acuerdo con el tipo de muro o techo.

Antes de efectuar ningún corte, asegúrese de existe espacio libre adecuado en e l techo o muro para la expulsión del aire.
La preferencia de la altura de instalación de la campana de los usuarios es por encima de la cocina. Cuanto más cerca esté la

campana de la cocina, mas eficaz resultará la captura de olores, grasa y humos.

PRECAUCION: PARA LA INSTALACION DE ESTUFAS DE GAS: INSTALE ESTA CAMPANA DE TAL MANERA QUE LA

CORNISA INFERIOR SE ENCUENTRE A 30" (76,2 CM) SOBRE LA SUPERFICIE DE COCCION.
PARA LA INSTALACION DE ESTUFAS ELECTRICAS: INSTALE ESTA CAMPANA DE TAL MANERA QUE LA CORNISA
INFERIOR SE ENCUENTRA A NO MENOS DE 24" (61 CM) Y NO MAS DE 30" (76,2 CM) SOBRE LA SUPERFICIE DE
COCCION.
PARA USO ELECTRODOMESTICO. POR FAVOR, LEA EL MANUAL DE INSTALACION PARA UNA INS TALACION
ESPECIFICA.

Antes de seleccionar la campana, compruebe la altura del techo y la altura máxima de la campana.

38

Instalación

Instalación - Versión con tubos

Después de haber escogido la opción de descarga,
proceder como sigue:
paso 2.

quitar la transición redonda de su lugar, destornillando
sus tornillos (guardar los tornillos).

Paso 3

Quitar los filtros de grasa

Paso 5.
Quitar las piezas removibles del conducto usando
un desatornillador plano y un martillo pequeño.
De unos pequeños golpes para remover la
cubierta, utilizando el martillo y el desatornillador
de forma similar a la que se hace con un cincel.
Ponga atención a los filos cortantes.

¡Atención!

Si se piensa usar la campana en versión de
recirculación, no quitar ninguna pieza removible
del conducto y pedir el filtro de carbón necesario
a su proveedor.

R1 = Quitar sólo las piezas removibles del
conducto rectangular.
R2 = Quitar sólo las piezas removibles de los
conductos rectangulares y semicirculares.

Paso 4
Quitar el revestimiento de la tapa de la caja.

Quitar la parte superior o la parte de atrás del
disco removible según su preferencia e instalar
una abrazadera

Paso 6
Sólo para las instalaciones de descarga con
conducto rectangular (de otra manera pasar al
siguiente paso)
Adjuntar el adaptador /humidificador encima de
las piezas removibles con dos tornillos del adaptador
de descarga. Asegúrarse que el pivote
esté más cercano en la parte superior/parte de
atrás de la campana.
Quitar la cinta de la tapa del humidificador.

NOTA: El adaptador /humidificador puede ser
instalado hasta 1 pulgada adelante en cualquier
lado del centro de la campana para acomodar el
trabajo del conducto descentrado. En las instalaciones
extremas descentradas, un fin del
conector del conducto, podría ser arreglado para
aclarar la abrazadera del cable eléctrico.

Paso 7.
Sólo para las instalaciones de descargas de
conductos redondos
Re-instalar la transición redonda con sus tornillos.

39

NOTA: La transición redonda puede instalarse a 1
pulgada en cualquier lado del centro de la
campana para acomodar el trabajo del conducto
descentrado. En las instalaciones extremas
descentradas, un fin del conector del conducto,
podría ser arreglado para aclarar la abrazadera.

Extractor posterior exterior
( Conducto Horizontal 3 1/4”x 10” Rectangular)

• Usar el diagrama o la campana como plantilla y marcar los

puntos en el gabinete para el trabajo del conducto, la
instalación eléctrica y las ranuras del tornillo de la
cerradura.

Paso 8
Marcar los orificios
Seleccionar la opción de descarga que requiere
su instalación y proceder a esa sección:
Extractor superior exterior
(Conducto vertical - 3 1/4"x 10" Rectangular)
Usar el diagrama o la campana como plantilla y
marcar los puntos en el gabinete para el trabajo
del conducto, la instalación eléctrica y las
ranuras del tornillo de la cerradura

Extractor superior exterior
(Conducto vertical- 7” Redondo)
Usar el diagrama o la campana como plantilla y
marcar los puntos en el gabinete para el trabajo
del conducto, la instalación eléctrica y las
ranuras del tornillo de la cerradura.

Extractor posterior exterior
( Conducto Horizontal 3 1/4”x 10” Rectangular)

• Usar el diagrama o la campana como plantilla y

marcar los puntos en el gabinete para el
trabajo del conducto, la instalación eléctrica y
las ranuras del tornillo de la cerradura.

Paso 9
Escoger la Opción de Descarga:

La campana puede ser ajustada para dar salida
hacia afuera o hacer circular el aire en la cocina.

La palanca plástica de salida de ventilación se
localiza cerca del centro
de la abertura de la campana. Para la descarga
al exterior, asegurarse que la palanca plástica de
salida de ventilación esté en la posición HORIZONTAL
(la parte llana contra la cima de metal
de la campana).
Para recircular el aire en la cocina, asegurarse
que la palanca plástica de salida de ventilación
esté en la posición VERTICAL (la parte llana
contra el calefactor plástico que aloja).

NOTA: Para cambiar la palanca plástica de salida
de ventilación, será necesario tirar la palanca
ligeramente para aclarar las etiquetas plásticas.

40

Paso 10
Sólo para gabinetes ahuecados:

Si los gabinetes tienen ajuste frontal, lateral o
trasero, hacer 2 cunas de madera de la anchura
de la guarnición y átelos al hueco del fondo en
ambos lados. Ver la página anterior para marcar
los puntos.

Retire el pestillo extraíble y la tapa de la caja de conexiones

e instale el conector de canal de cables (Enumerado en
cULUS) en la caja de conexiones.

Coloque 3 cables (Negro, blanco y verde) de acuerdo

con el National Electrical Code y la normativa y las
ordenanzas locales en el canal de cables de 1/2" del
panel del servicio a la caja de conexiones.

Conecte el cable negro del panel de servicio al cable

negro o rojo de la caja de conexiones, el cable blanco al
blanco y el verde al verde-amarillo.

Cierre la tapa de la caja de conexiones.

Paso 11.

Cortar los agujeros en los puntos marcados para
el conducto y la instalación eléctrica. Para el
conducto vertical, recorte 3 / 4" extra hacia el
frente del gabinete para poder mover el conducto
libremente al instalar la campana. Al mismo
tiempo facilita la instalación cortando el agujero a
10 1/2” en vez de 10

Paso 12.

Atornillar un perno de montaje (del paquete de
piezas) dividir las partes en cada centro en el
cuello estrecho de las hendeduras del ojo de la
cerradura marcado en el fondo del gabinete.

Paso 13.

Fijar la canalización de la instalación eléctrica en
la campana.

Paso 14.

Deslizar la campana atrás contra la pared. Apretar
Los pernos de montaje. Asegúrese que las
cabezas del tornillo estén en el cuello estrecho
hendeduras del ojo de la cerradura marcado en el
fondo del gabinete Conectar el conducto a la
campana.

Paso 16
Últimos pasos para la instalación:

Reemplazar los filtros.
Controlar el funcionamiento de la campana.

Si la campana extractora no funciona:

• Compruebe si el disyuntor está desconectado o se han
fundido los fusibles.

• Desconecte el suministro eléctrico. Compruebe si el
cableado es correcto.

Para conseguir el funcionamiento más eficaz de la
nueva campana extractora, lea la sección “Uso y
mantenimiento”.

Para disponer de una referencia sencilla, siga las
Instrucciones de instalación y la Guía de uso y
mantenimiento.

Paso 15.

Conexión eléctrica

ADVERTENCIA

Peligro de descarga eléctrica
Advertencia: antes de realizar el cableado de este

aparato, desactive el circuito de energía eléctrica en
el panel de servicio.

Se requiere un circuito 120 VAC, 15 ó 20 A.

INSTRUCCIONES DE TOMA ELÉCTRICA
ESTE APARATO DISPONE DE UNA CAJA DE

CONEXIONES ELÉCTRICAS CON 3 CABLES, UNO
DE LOS CUALES (VERDE Y AMARILLO) SIRVE
COMO TOMA DE TIERRA PARA EL APARATO PARA
PROTEGERSE DE DESCARGAS ELÉCTRICAS, EL
CABLE VERDE Y AMARILLO DEBE ESTAR
CONECTADO AL CABLE DE TOMA A TIERRA DE SU
SISTEMA DOMÉSTICO DE ELECTRICIDAD Y BAJO
NINGUNA CIRCUNSTANCIA DEBE CORTARSE O
ELIMINARSE.

De lo contrario, podría tener como resultado una

descarga eléctrica o la muerte.

41

Descripción de la campana y los controles

1. Aspirador y controles de las luces

2. Lámpara halógena

3. Manija del filtro de grasa

4. filtro de grasa

42

Controles

Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar
y dejarla en funciòn por otros 15 minutos aproximadamente.
Nota: La campana retiene la última velocidad utilizada
cuando el switch de aspiración se apaga.

Descripción del panel de control

1. Tecla Luz

• Pulsar la tecla para encender la luz “alta intensidad”
(estado anterior luz OFF).

• Pulsar la tecla para encender la luz “baja int ensidad”
(estado anterior luz ON).

• Pulsar la tecl a para apagar la luz (estad o anterior luz
ON).

2. Tecla Temporizador

• El tiempo ajust ado de default es 1 0 minutos y puede
ser ajustado entre 60 minutos y 1 minuto.

• Después de pulsar la tecla “Timer”, el sistema entra
en la modalidad de ajuste y el usuario pued e ajustar
el tiempo de cuenta atràs del temporizador utilizando
las teclas“+” y “-“ en un plazo de 5 segundos.

• Si no se lleva a cabo ningùn ajuste en estos 5
segundos que siguen a la selecciòn de la funciòn
“Timer” o al ajuste de la hora, incia la cuenta atràs.

• Durante el setup del “Timer” las teclas “+” y “-“ son
dedicadas a la temporizaciòn y no varian la
velocidad del motor.

• Una vez inciado el count-down, este puede ser
annulado pulsando la tecla “Temporizador”.

3. Pantalla

• Muestra el estado de la campana.

• Cuando la campana no es operativa el display serà
iluminado con baja intensidad.

Pulsando cualquier tecla el display se iluminarà con

una intensidad alta.

• Cuando la campana es operativa el display serà
iluminado con alta intensidad.

Si no se pulsa ninguna tecla por 1 minuto el displa y

se vuelve a iluminar con intensidad baja.

4. “-” Tecla disminucion velocidad / OFF

• Esta tecla es utilizada para reducir la velocidad del
motor y para apagar la campana.

• El motor se apaga pulsando la tecla “-“ si la campana
se encuentra en la 1° velocidad.

• Si el motor se encuentra en la 2° velocidad y se
pulsa la tecla “-“, el motor pasa en la 1° velocidad.

• Si el motor se encuentra en la 3° velocidad y se
pulsa la tecla “-“,el motor pasa en la 2° velocidad.

• Si el motor se encuentra en la 4° velocidad y se
pulsa la tecla “-“,el motor pasa en la 3° velocidad.

• Si el motor està apagado y se pulsa la tecla “-“, se
ilumina la pantalla.

5. “+” Tecla incremento velocidad / ON

• Esta tecla es utilizada para aumentar la velocidad
del motor y para encender la campana.

• El motor se enciende pulsando la tecla “+“ si la
campana se encuentra en el estado OFF.

• Si el motor se encuentra en la 1° velocidad y se
pulsa la tecla “+“, el motor pasa en la 2° velocidad.

• Si el motor se encuentra en la 2° velocidad y se
pulsa la tecla “+“, el motor pasa en la 3° velocidad.

• Si el motor se encuentra en la 3° velocidad y se
pulsa la tecla “+“,el motor pasa en la 4° velocidad.

• Si el motor se encuentra en la 4° velocidad y se
pulsa la tecla “+“, se emite un “beep”.

Programaciòn Reloj

• El reloj puede ser ajustado en cualquier momento a
excepciòn desde cuando està activa la funcion
temporizador.

• El reloj puede ser visualizado en el formato de 12 horas
con un tiempo de visualizacion entre 1:00 y 12:59.

• El reloj puede ser visual izado pulsando la tecla “Timer”
por 3 segundos, actuando sucesivamente sobre las
teclas “+” y “-“ para ajustar la hora.

• El usuario puede aumentar/diminuir la hora con step de1
minuto, pero si se pulsan las teclas “+”/”-“ por 1
segundo el aumento/disminuciòn acontece con step de
5 minutos.

Durante dicha operaciòn el control redondea a los 5

minutos màs cercanos.

• El usuario puede terminar la fase de ajuste de la hora
pulsando la tecla “Timer”.

• Después de 1 minuto que no se pulsa n inguna tecla, el
control acepta el valor ajustado y añade 1 minuto al
mismo e inicia a contar.

Señal saturaciòn Filtro Grasas (Optativo)

• Después d e 40 horas d e funci onam iento del motor, en l a
pantalla aparece la indicaciòn “Grease Filter” si el
motor està activo.

Cuando aparece esta señal en la pantalla, el filtro

instalado necesita ser lavado.

• Para reiniciar la señal de filtro grasas, el usuario d ebe
pulsar la tecla “+” por 5 segundos, después de esta
acciòn, la señal “Grease Filter” desparece y la pantalla
muestra el estado del funcionamiento.

Señal saturaciòn Filtro Carbòn (Optativo)

• Después de 120 horas de funcionamiento del motor, en
la pantalla aparece la señal “Charcoal Filter” si el motor
està activo. Cuando esta señal aparece en la p antalla el
filtro carbòn instalado debe ser cambiado o reactivado.

• Para reiniciar la señal de filtro grasas, el usuario d ebe
Pulsar la tecla “-” por 5 segundos, después de esta
acciòn, la señal “Charcoal Filter” desaparece y la
pantalla muestra el estado del funcionamiento.

Activaciòn/Desactivaciòn señal acústica

• Las señales acústicas pueden ser activadas o
desactivadas pulsando la tecla “Luz” por 5 segundos.

• Si la señal acústica està activad a, debe ser emitido un
sonido y el simbolo “Snd” debe aparecer en la pantalla
por 3 segundos.

• Si la señal acústica està desactivada, el simbolo “Snd”
debe aparecer en la pantalla por 3 segundos y no es
emitido ningùn sonido.

43

Activaciòn/Desactivaciòn señal Filtro Carbòn (versiòn
Filtrante)

• La activaciòn y la desactivaciòn de la señal saturaciòn
filtro carbòn puede ser ajustada pulsando
contemporaneamente por 5 segundos las teclas “-“ y “+”
.

• La activaciòn o la desactivaciòn debe ser ajustada con
motor y làmparas OFF.

• Cuando la señal Filtro Carbòn està desactivada, se
desactiva la alarma.

Sensor térmico

• La campana està equipada con un sensor de
temperatura que activa el motor en 3° velocidades, si la
temperatura de la zona circundante es demasiado
elevada (superior a 149° F o 65° C).

• Si el motor està en OFF o en 1° velocidad, e interviene
la alarma, el motor se coloca automaticámente en la 3°
velocidad y en la pantalla aparecerà la señal “CarE”.

• Durante este estado, el usuario puede aumentar
solamente la velocidad del motor.

• Cuando la temperatura regresa bajo el limite de alarm a,
el motor regresa en la condiciòn anterior a la alarma.

44

Mantenimiento

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, quite la campana de la red eléctrica
desconectando el enchufe o desconectando el interruptor general de la casa.

Limpieza

No aplique limpiadores directamente al control durante
la limpieza de la campana.

La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza la mantención de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de d etergente
líquido neutro. No utilice productos que contengan
abrasivos.
¡NO UTILICE ALCOHOL!
ATENCION:
De no observarse las instrucciones dadas para limpiar el
aparato y sustituir el filtro, puede producirse un incendio. El
fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al moto r
o los incendios provocados en el aparato debido a
intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionada s .

Filtro contra la grasa

Retiene las partículas de grasa producidas cuando se
cocina.

Debe limpiarse una vez al mes con detergentes no
agresivos, manualmente o bien en lavavajillas a bajas
temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.

Sustitución de la bombilla

PRECAUCIÓN

Antes de reemplazar las lámparas, el interruptor debe estar
apagado y bloquear el panel, para evitar que se pueda
encender accidentalmente.

NOTA: Apagar las luces y el ventilador. Las luces
deben refrescarse
nuevas luces no funcionan, asegurarse que las luces
estén insertadas correctamente antes de llamar el
servicio de asistencia al cliente.

Reemplazar las Luces

• Quitar la luz dañada (girar el contador hacia el sentido
de las agujas del reloj) y reemplazar con una nueva l uz
halógena de 120 V, 50, (máximo) 50° para una base de
GU10, apropiado para el uso en luminarias abiertas.

antes de volver a usarlas. Si las

45

Filtros de Carbón

Si el modelo no tiene una salida hacia el exterior, el aire,
recirculará a travésde los filtros de carbón vegetal
disponibles, que ayudan a quitar humos y olores. Los filtros
de carbón no pueden limpiarse.
Deben ser reemplazados.

Los filtros de carbón vegetal se sujetan dentro de cada filtro
de grasa de metal(las instrucciones de montaje están
incluidas con el equipo).

Los filtros de carbón vegetal deben ser reemplazados
después de 4-6 meses, dependiendo, del uso de la
campana).
NOTA: NO enjuagar, o poner los filtros de carbón vegetal
en un lavaplatos automático.
NOTA: Los filtros de carbón vegetal no son incluidos con
la campana.
Deben ser pedidos al proveedor.
Pedir el equipo necesario especifico para el modelo de la
campana y respetar el tamaño de la anchura.

Colocación del Filtro de Carbón
(Accesorios Recirculación)

Posicione el filtro de carbón sobre la parte superior de cada
filtro de grasa.
Use los seguros para ajustarlo en su lugar.

Nota: Cuando se quita para sustituirlo por uno nuevo
no quite los seguros, simplemente extraiga uno y rotar
hacia fuera.

46

Garantía

ELICA North America GARANTIA LIMITADA DE DOS AÑOS

PARA OBTENER SERVICIO DENTRO DE GARANTIA.

El propietario debe presentar su recibo original de la compra. Guarde por favor una copia de su recibo de compra como prueba,
para recibir el servicio dentro del periodo de garantía.

PARTES Y GARANTIA DE SERVICIO.

Por el periodo de (2) dos años desde la fecha original de la compra, Elica proveerá, gratuitamente, partes no-consumibles o
componentes que hayan fallado debido a defectos de fabricación. Durante estos (2) años de garantía limitada, Elica también
proveerá gratuitamente, todo el servicio en casa y mano de obra necesaria para reemplazar cualquier parte defectuosa.

QUE NO ESTA CUBIERTO

• Daños o fallas del producto causados por accidente o actos de Dios, tales como inundaciones incendios o terremotos.

• Daños o fallas causadas por alteración del producto o por el uso de partes no-originales.

• Daños o fallas del producto causados durante la entrega, manejo o instalación.

• Daños o fallas del producto causados por abuso del usuario.

• Daños o fallas del producto causados por reemplazo de fusibles dañados o reseteo de interruptor de circuito.

• Daño o fallas causados por el uso del producto en un ambiente comercial (no doméstico).

• Desplazamientos a su hogar por conceptos de instalación o guía de uso.

• Bombillas, filtros de carbón o metal y cualquier otra parte consumible.

• Desgaste normal.

• Desgaste terminal debido a abusos del usuario, mantenimiento inadecuado, uso de productos / toallas de limpieza

corrosivos o abrasivos y por uso de limpiadores para hornos.

QUIEN ESTA CUBIERTO

Esta garantía se extiende al comprador original de productos adquiridos para uso residencial en Norte America (incluyendo
Estados Unidos, Guam, Puerto Rico, Islas Vírgenes de USA y Canadá).

Esta garantía no es transferible y aplica solamente al comprador original y no se extiende a propietarios subsecuentes del
producto. Esta garantía se expresa en lugar de otras garantías, expresadas o implicadas, incluyendo, pero no limitada a
ninguna garantía implicada de comercialización o adaptada para propósitos particulares y cualquier otra obligación por parte de
Elica North America, considerando, sin embargo, que si la negación de garantías implícitas es inefectiva bajo la ley aplicable, la
duración de cualquier garantía implícita será limitada a un (2) años desde la fecha original de compra o por el periodo necesario
como sea requerido por la ley aplicable.

Esta garantía no cubre cualquier daño especial, incidental y/o consecuente, ni pérdidas de ganancias, sufridas por el
comprador original, sus clientes y/o usuarios del producto.

A QUIEN CONTACTAR

Para obtener Servicio bajo Garantía o para cualquier pregunta relacionada a Servicio.
Favor de llamar:

• Servicio Autorizado de Elica North America al [phone]

O escribiendo a:

• Elica North America, Atención a Servicio a Clientes, 222 Merchandise Mart Plaza, Suite 947, Chicago, IL
60654 USA

47

LI3B5B Ed. 10/11

Printed in Mexico
