Page 1

El Fuego® Gasgrill

Gilbert

Modell: Artik

elnummer:

Gerätekennung: KS1

Importeur: ARTE Living GmbH, Boschring 13, 91161 Hilpoltstein, Deutschland

Gilbert AY0570

5014

Page 2

ALLGEMEINE SICHERHEITSHINWEISE FÜR DIE NUTZUNG EINES GASGRILLS

Bei Gasgeruch:

1. Schließen Sie umgehend die Gaszufuhr zum Gerät.

2. Löschen Sie alle offenen Flammen.

3. Öffnen Sie den Deckel.

4. Sollte sich der Gasgeruch nicht rasch verüchtigen, treten Sie vom Gerät fern und halten Sie auch andere Personen vom Gerät fern. Verständigen Sie die Feuerwehr.

5. Sollte kein Gasgeruch vernehmbar sein, führen Sie eine Dichtigkeits-/Leckprüfung durch. Falls ein Defekt an einer Komponente bzw. Gasasche vorliegt, konsultieren Sie den Hersteller bzw. die Verkaufsstelle der Gasasche mit einer genauen Problembeschreibung.

Durch ausströmendes Gas kann es zu schweren Sach- oder Personenschäden kommen. Gehen Sie daher stets mit äußerster Vorsicht und Sorgfalt vor. Halten Sie zur Sicherheit immer einen speziell für Gasbrenner vorgesehenen Feuerlöscher (oder vergleichbares Löschmittel) und Schutzausrüstung bereit.

>> Entzündliche Stoffe/Objekte im Nutzungsbereich des Grills:

Ÿ Lagern oder platzieren Sie keine Kraftstoffe oder anderen entzündlichen Stoffe oder Flüssigkeiten in

der Nähe des Gerätes; dies gilt ebenso für die Verwendung jener.

Ÿ Lagern oder platzieren Sie keine Gasaschen in der Nähe des Gerätes, die nicht benutzt werden. Ÿ Achten Sie darauf, dass weder die Gasasche, noch der Gasschlauch mit heißen Teilen des Gerätes in

Berührung kommen.

Ÿ Die Gasasche darf nicht im Inneren des Gerätes platziert werden (auch nicht im abgeschalteten

Zustand oder zur Lagerung).

>> Anforderungen an die Gasasche:

Max. Abmessungen: ca. 30 cm im Durchmesser, ca. 45 cm in der Höhe Max. Kapazität: ca. 9 kg (oder naheliegendste regional geltende Spezikation) Bauart: Mit Kragen zum Schutz des Ventils Zustand: Neuwertig - keine Dellen, kein Rostbefall, keine Abschürfungen, etc. Ventil: Sicherheitsventil; kompatibel mit verwendetem Regler

>> Bestimmungsgemäßer Gebrauch:

Das Gerät ist nur gemäß der Anweisungen dieser Anleitung zu verwenden. Jegliche Abweichung oder Modikation des Gerätes stellt einen Gebrauch außerhalb der Bestimmungen dar. Es entfällt jegliche Haftung des Herstellers oder Veräußerers und es ist mit schweren Sach- oder Personenschäden zu rechnen.

TECHNISCHE DA

Gesamtleistung (Nennleistung): 6,7 kW Gasverbrauch (maximal): 489 g/h Druckminder Gasdruck: 50 mbar Injektormaß: 0,78 mm (Hauptbrenner) Gastyp: G30 (Propan), G31 (Butan) und Mischungen (LPG)

er: Kompatibel zu EN 12864 (Durchussrate max. 2000 g/h)

TEN

Page 3

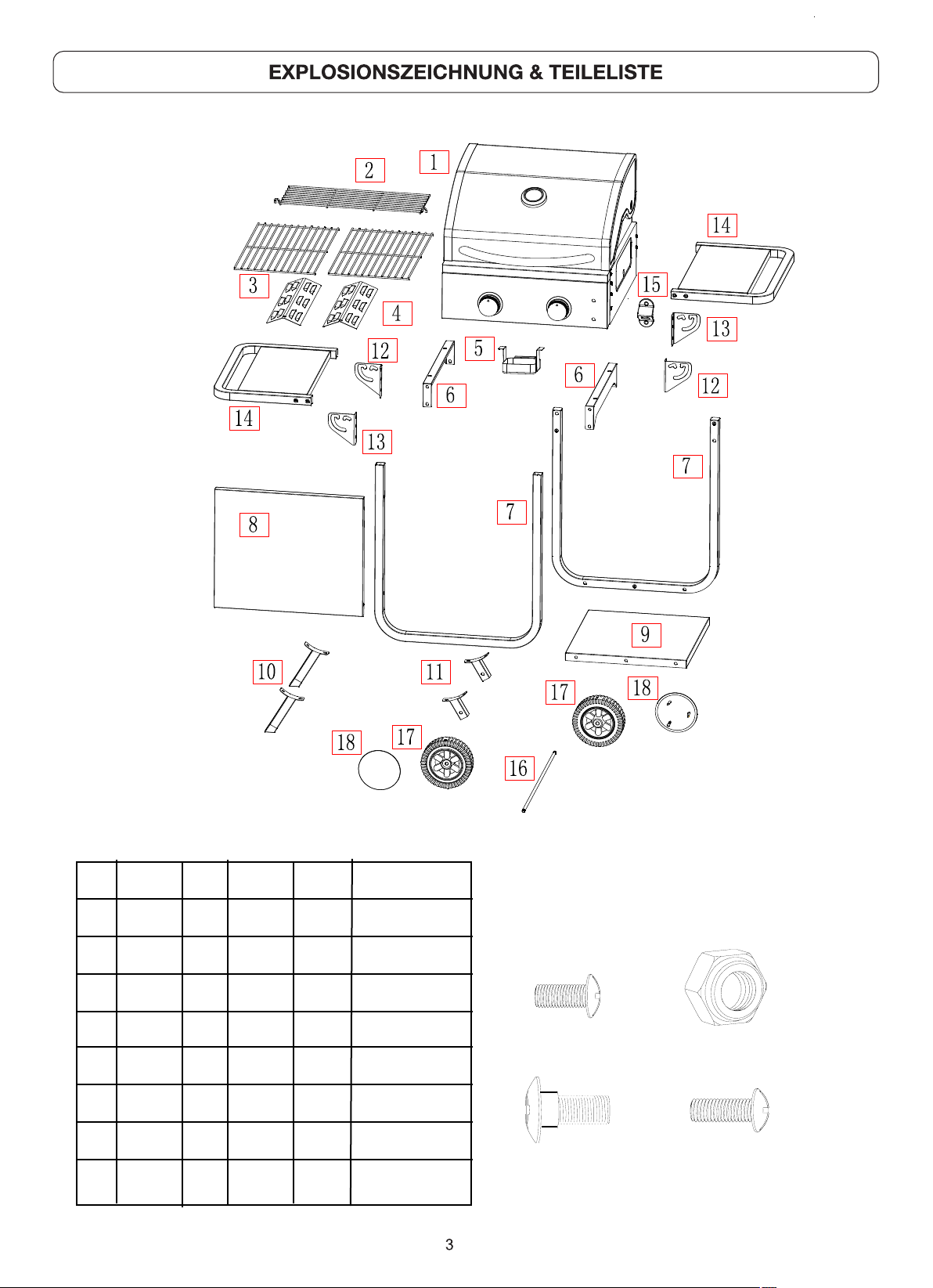

3 4

2X 1X

8 9

12 13 14 15

16 17 18

2X 2X

A B

38X 2X

A.M6x12

8 STK

38 STK

2 STK

M6x15

2 STK

Page 4

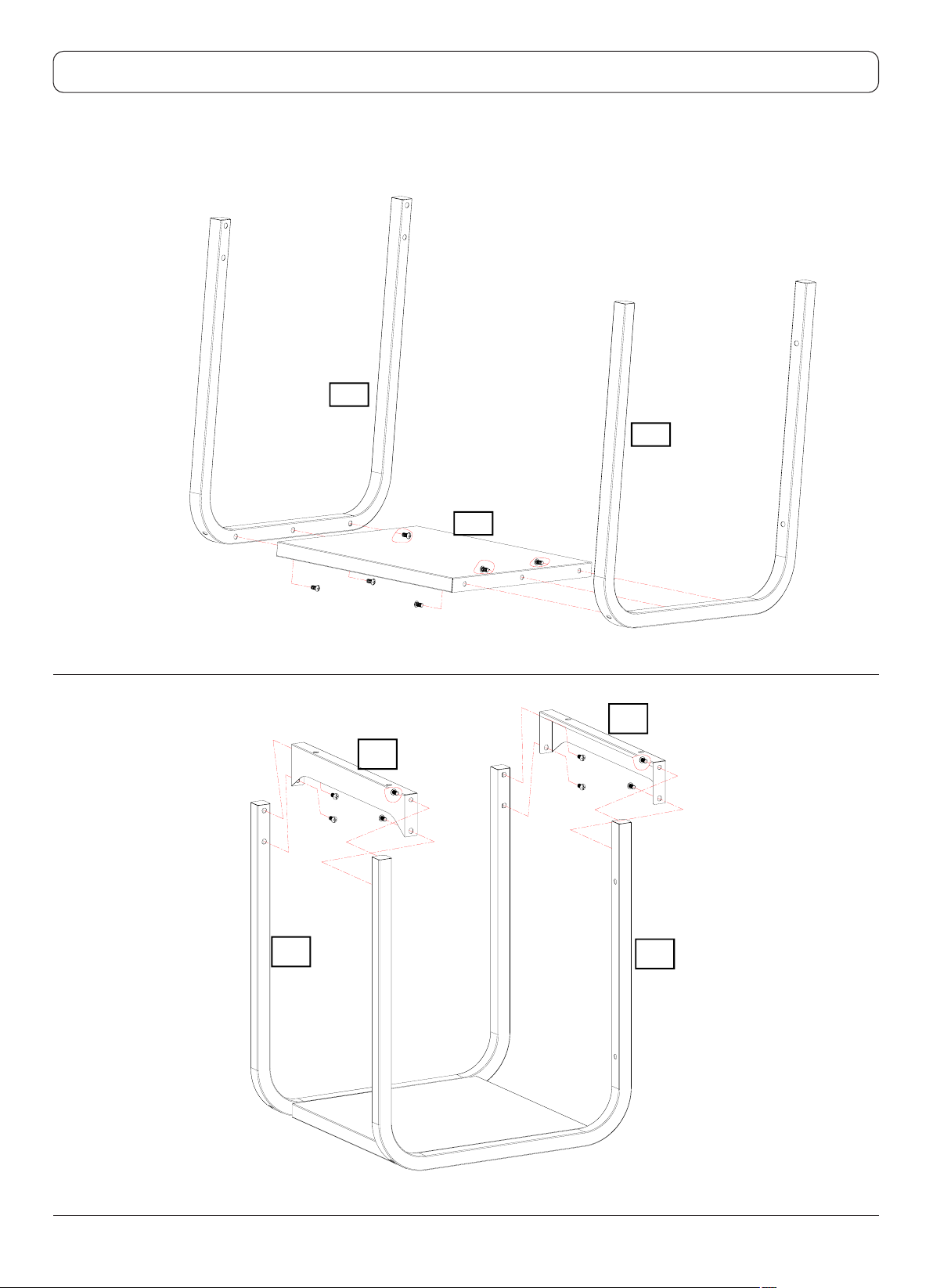

MONTAGE

ährend der Montage Schrauben nur handfest anziehen, da die Einzelkomponenten etwas Spiel zueinander haben müssen.

W Neu eingesetzte Teile sorgfältig aufeinander anpassen, um ein optimales Ergebnis zu erzielen. Montage zu zweit empfohlen.

A x 6

A x 8

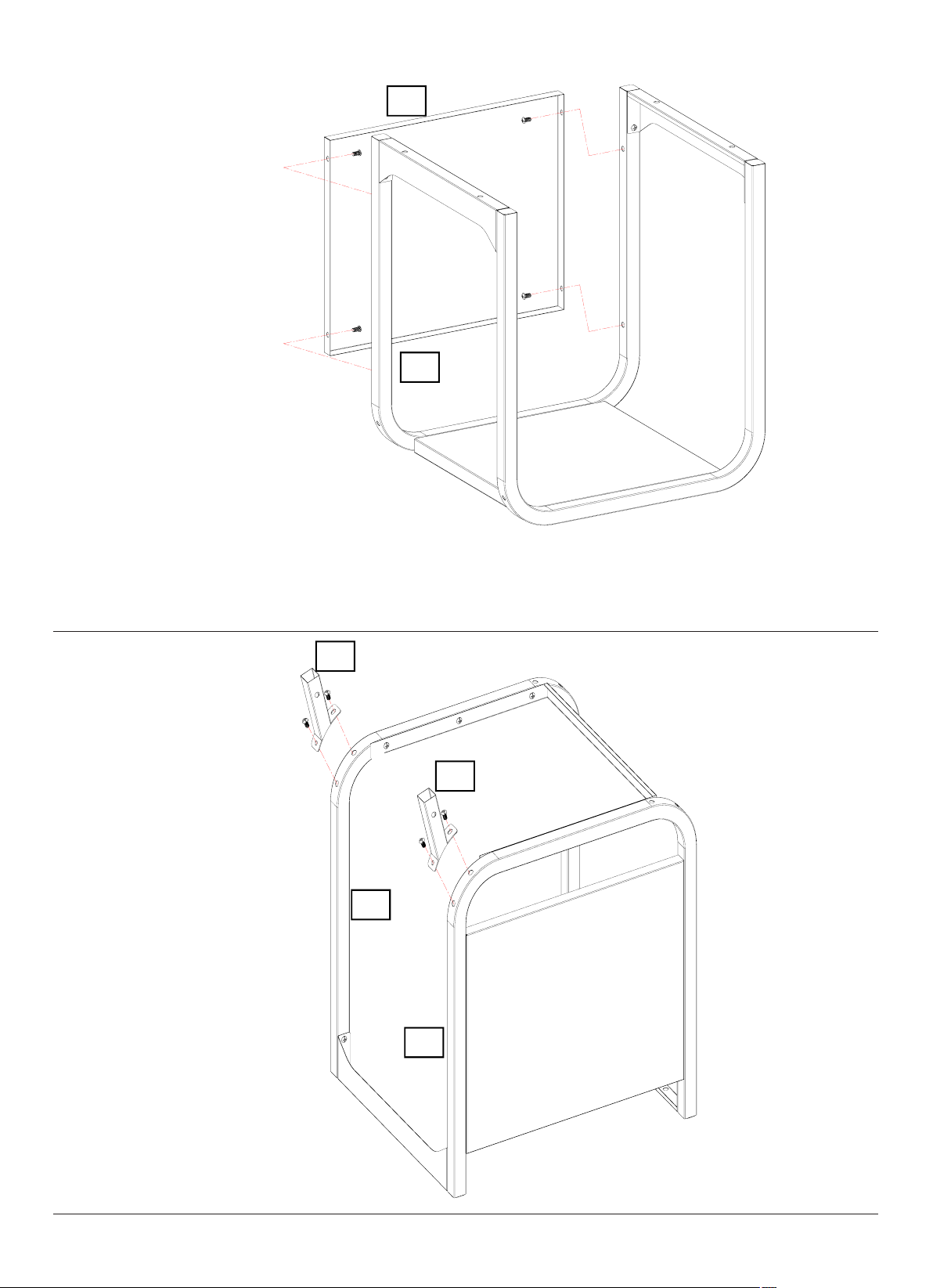

Page 5



A x 4



A x 4

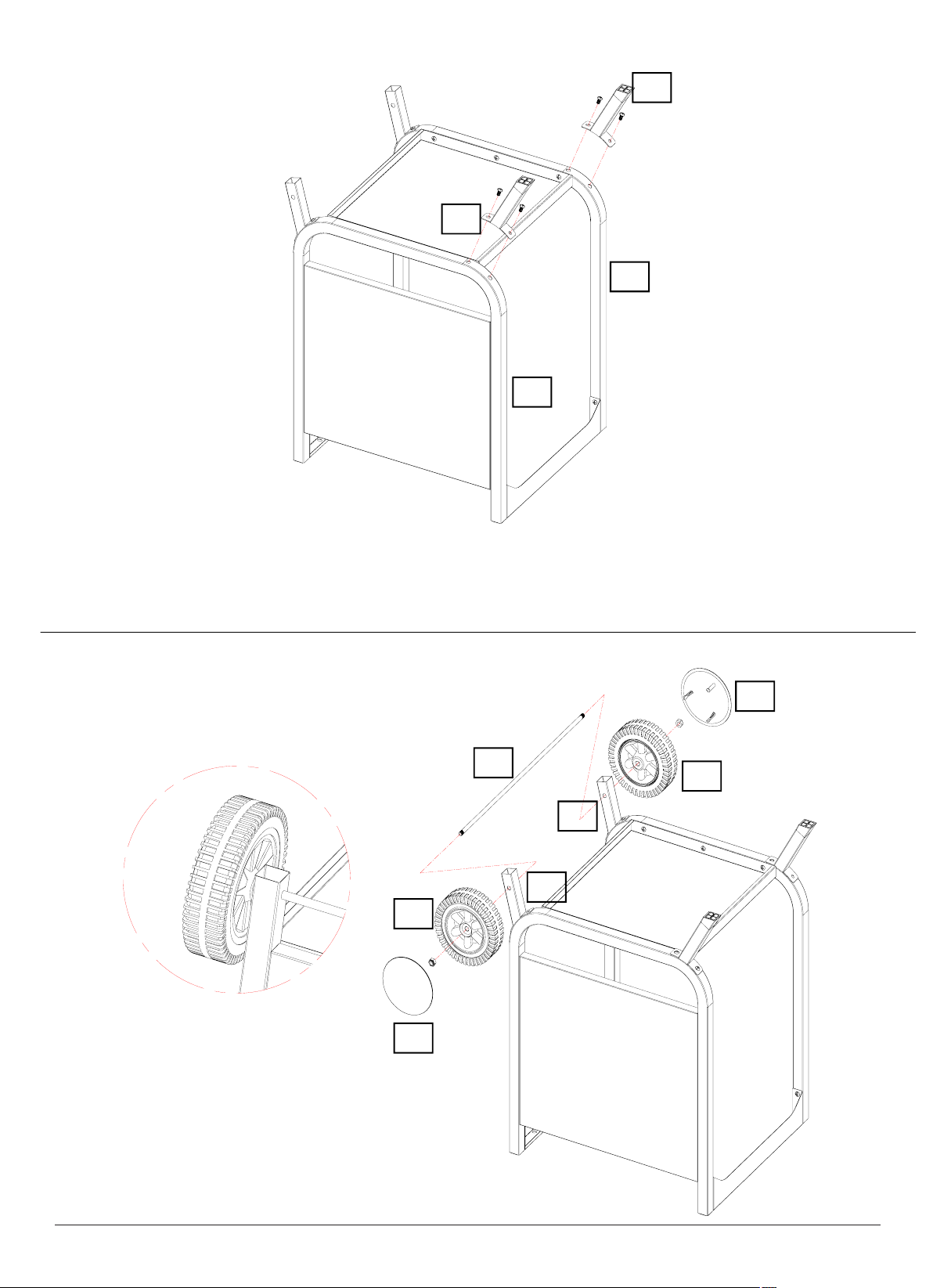

Page 6



A x 4



B x 2

Page 7



A x 4

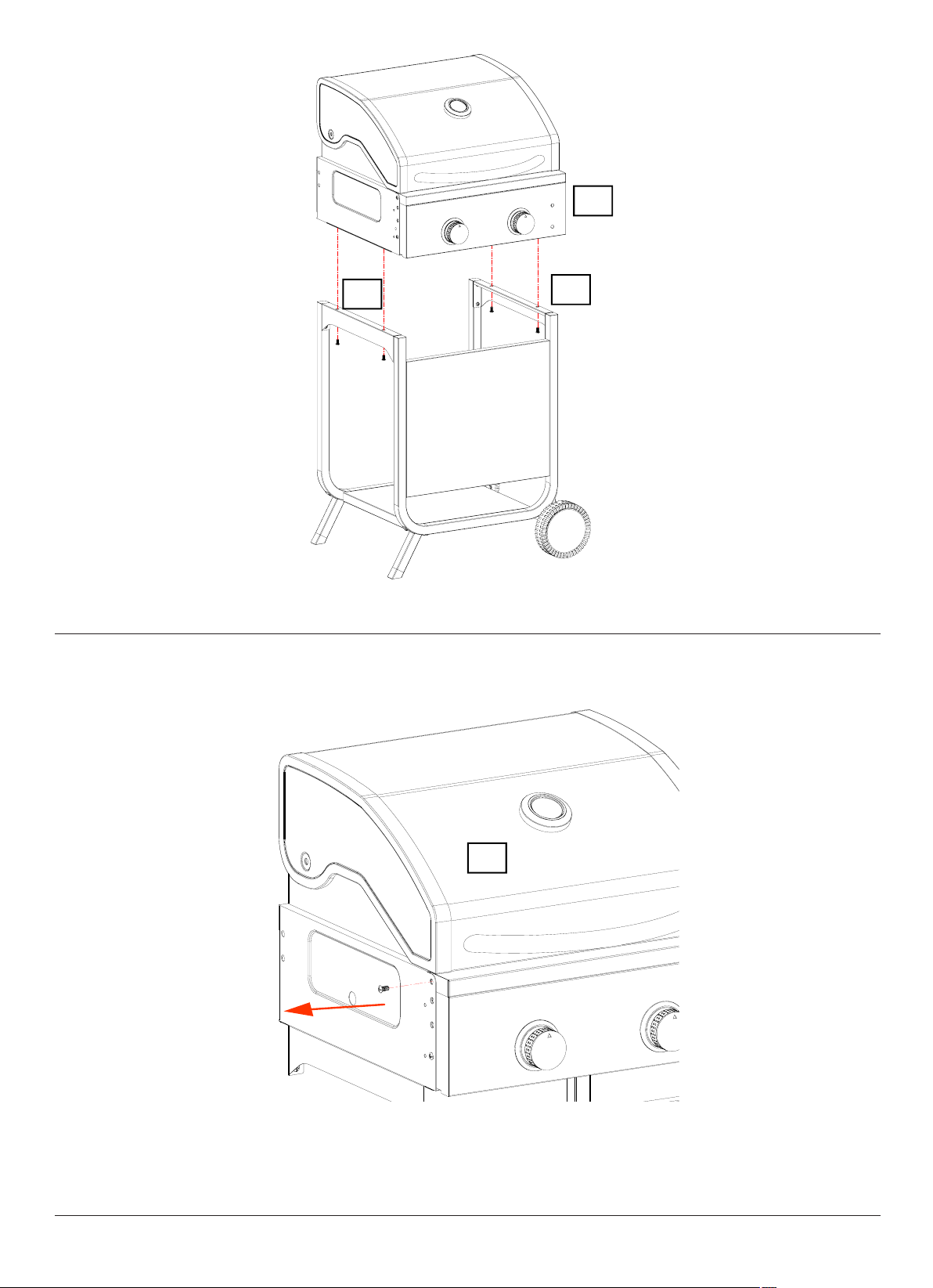

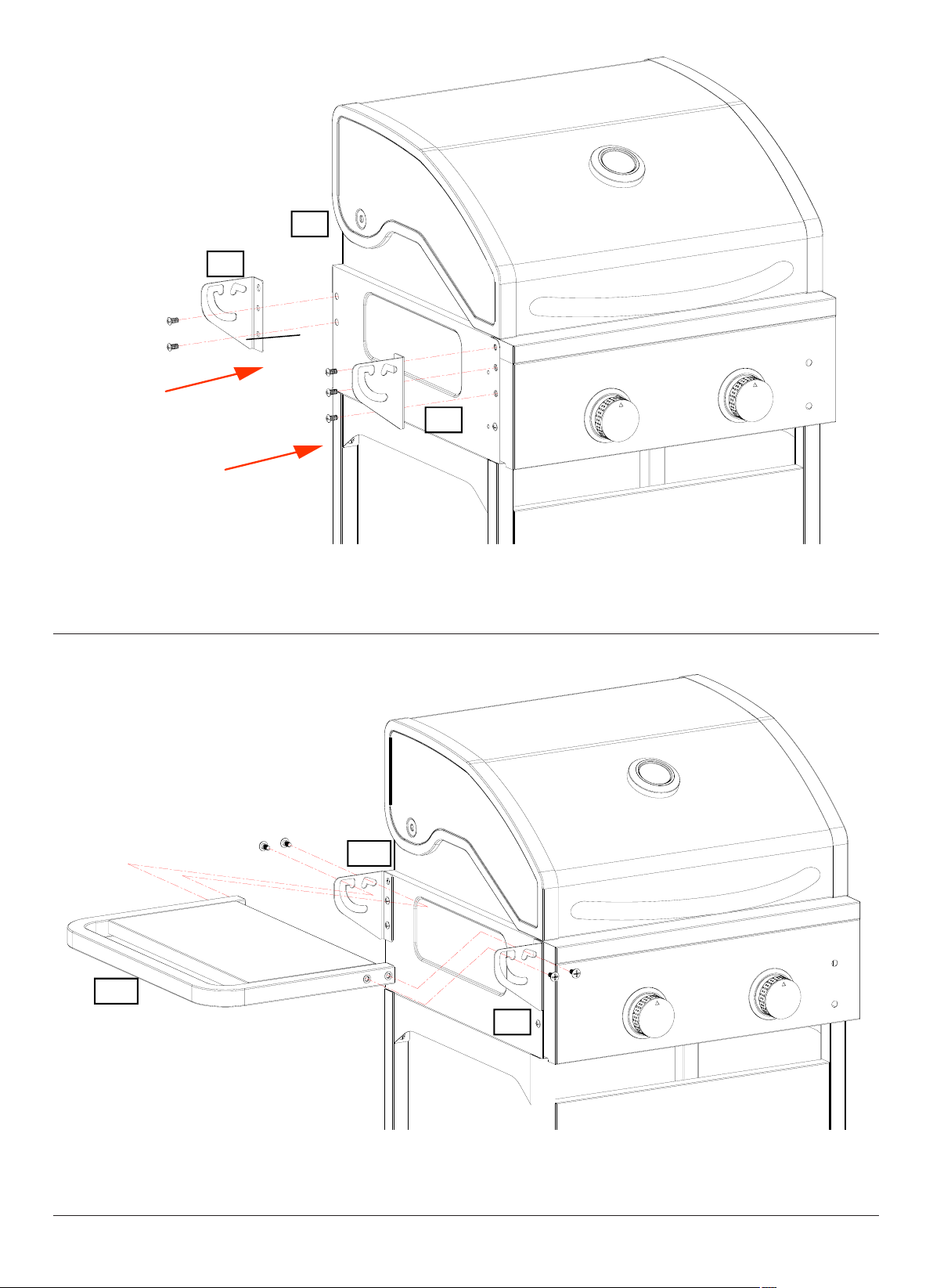

Page 8

A x 4

C x 4

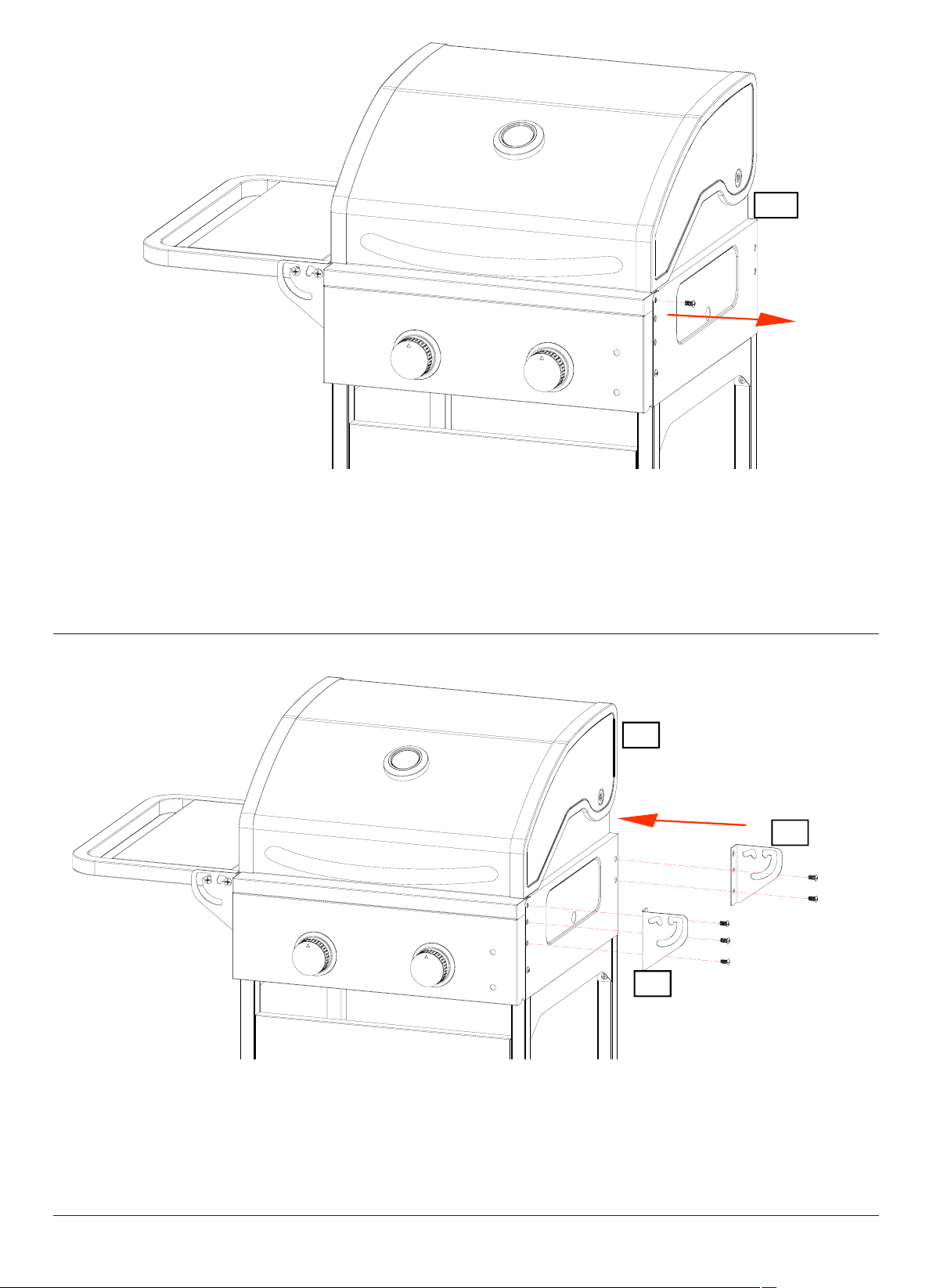

Page 9

A x 4

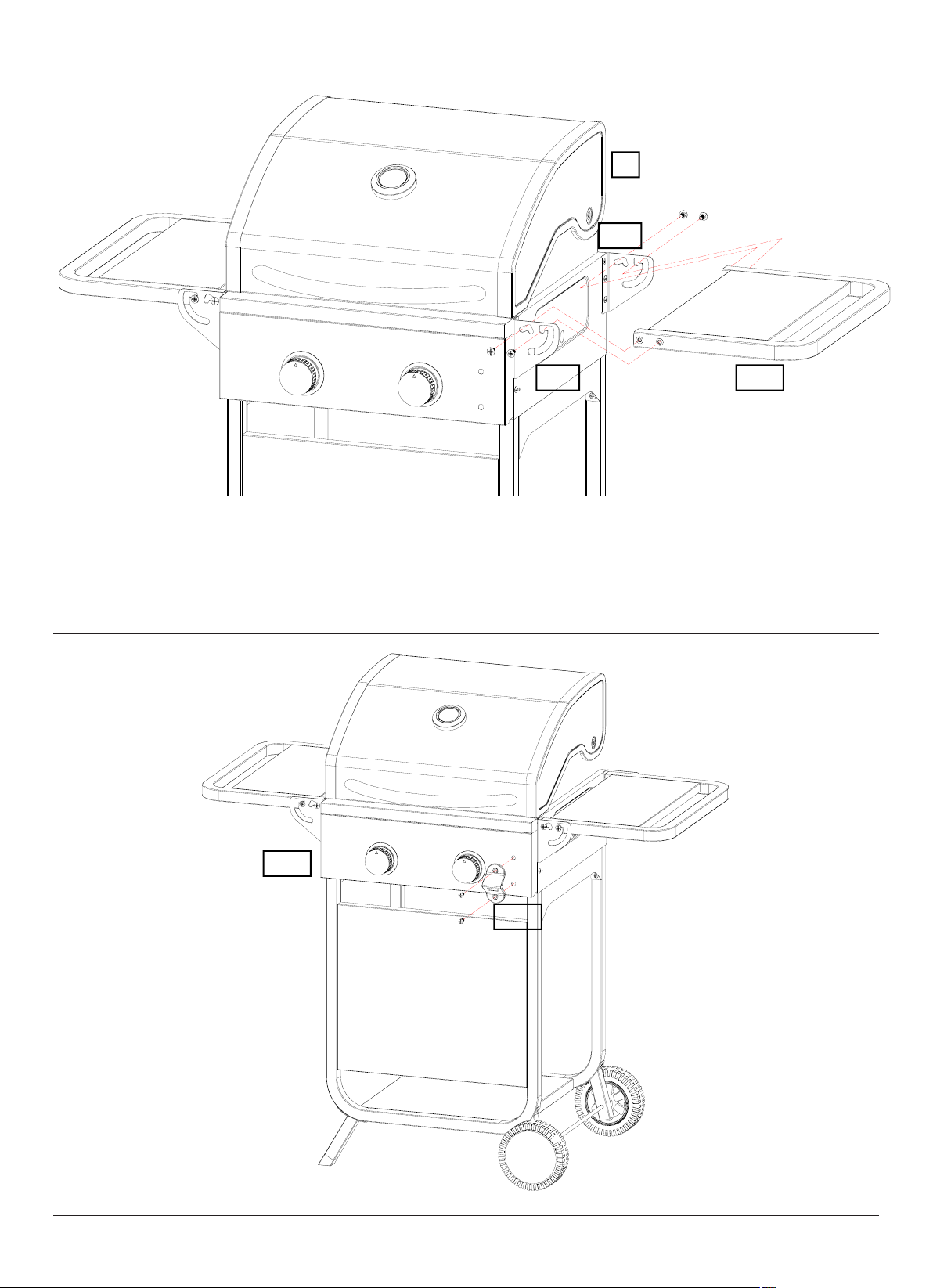

Page 10

Ste

p 10

C x 4

D x 2

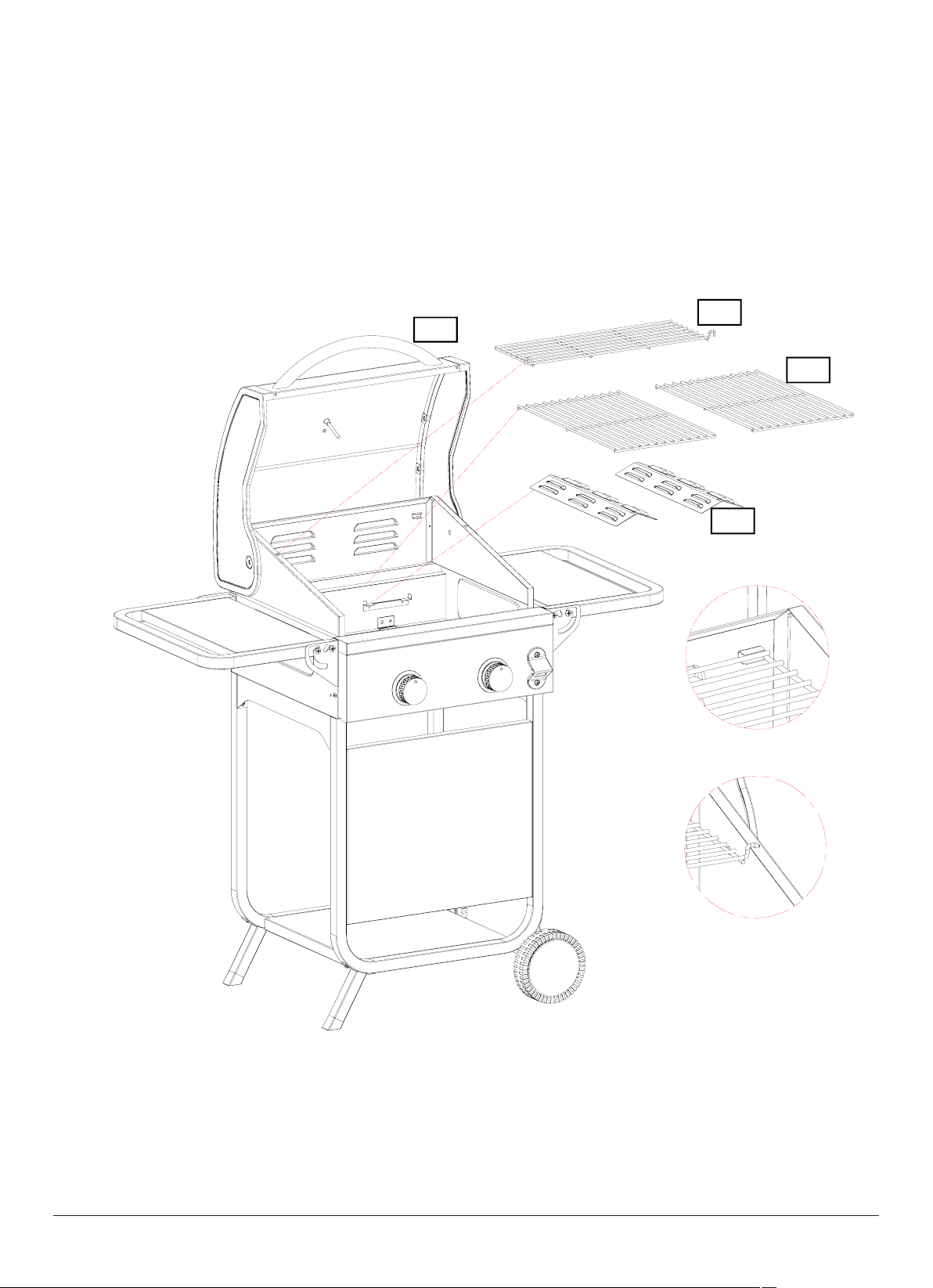

Page 11

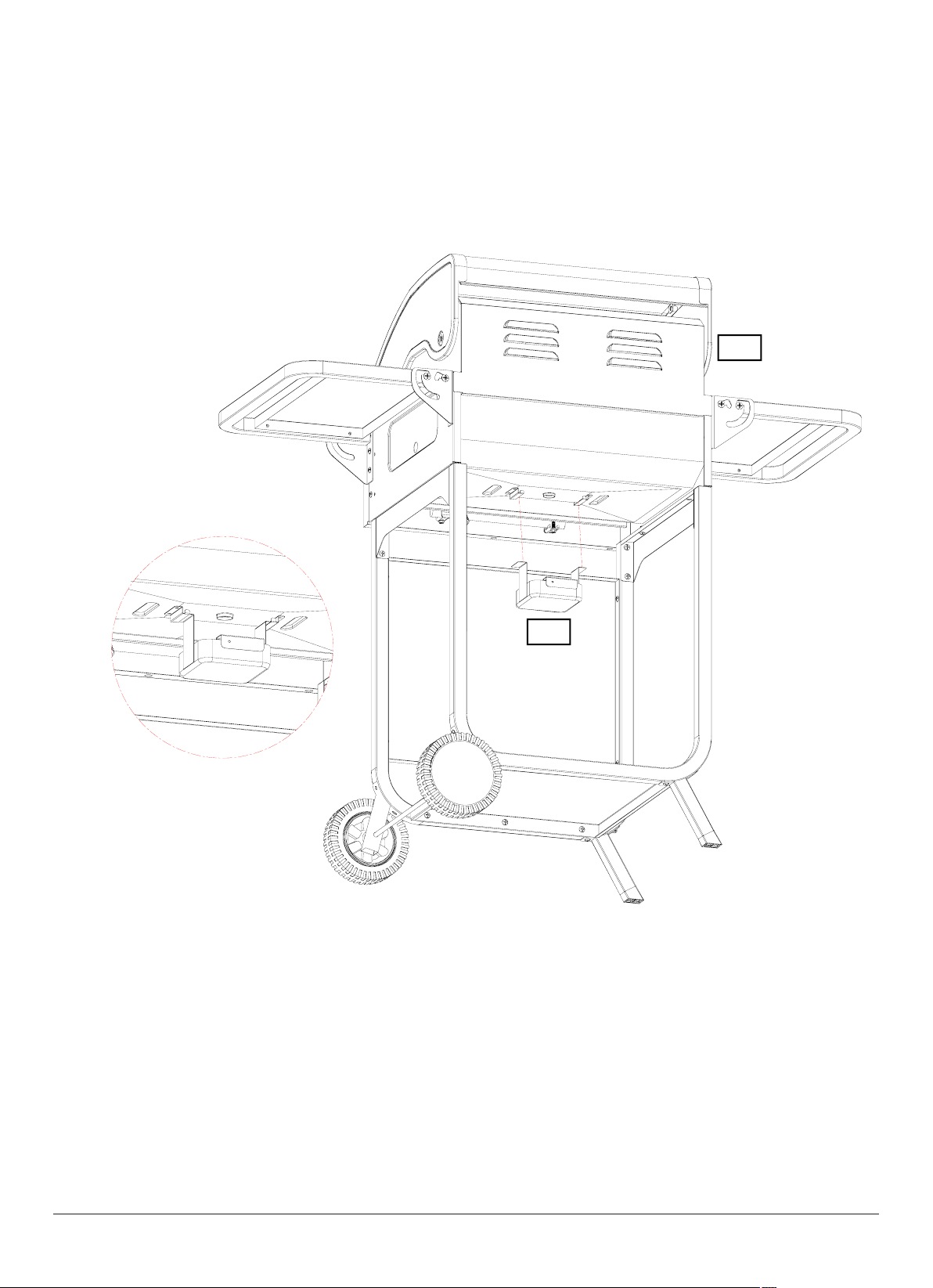

Page 12

Page 13

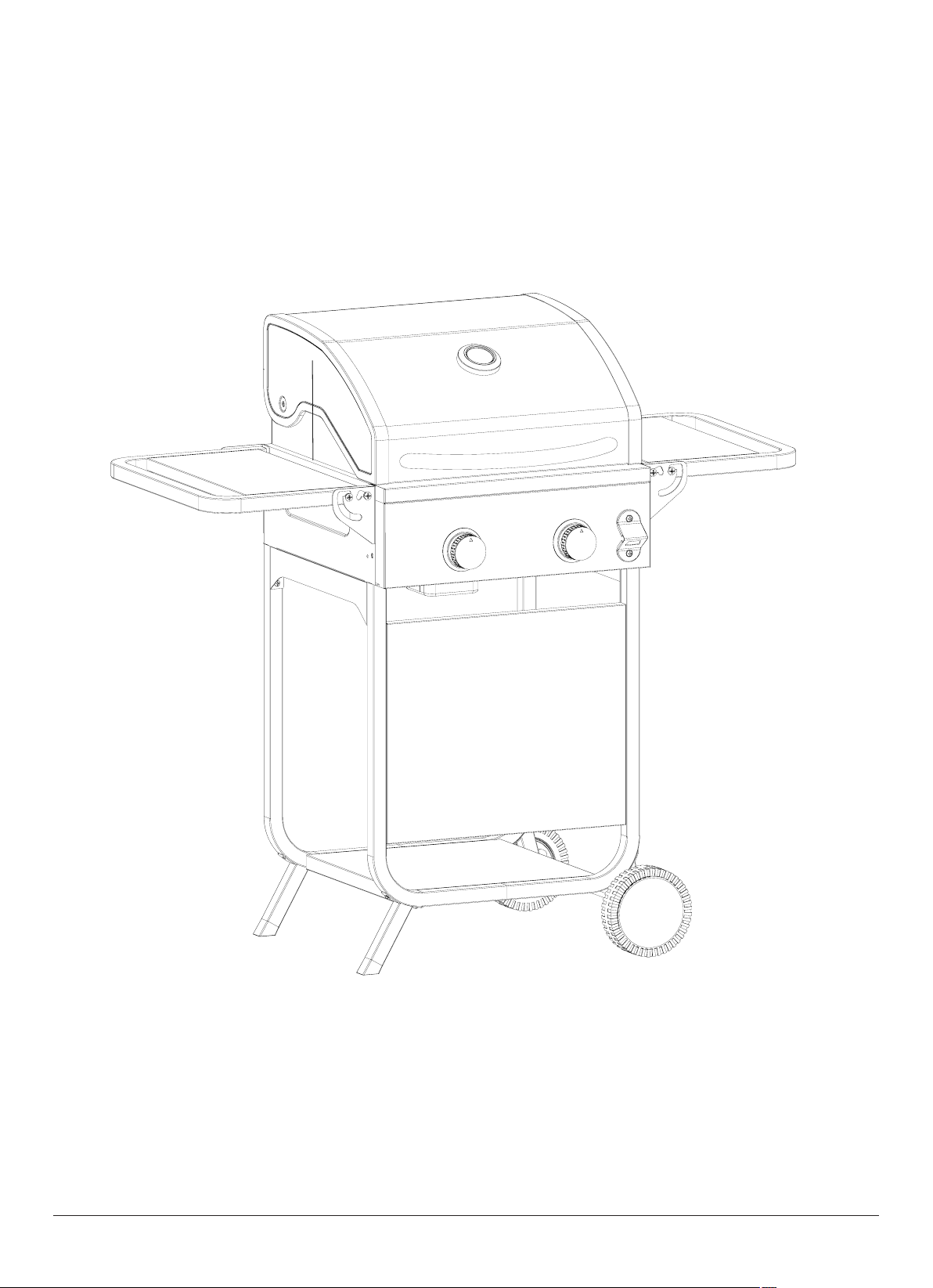

Montage abgeschlossen!

Page 14

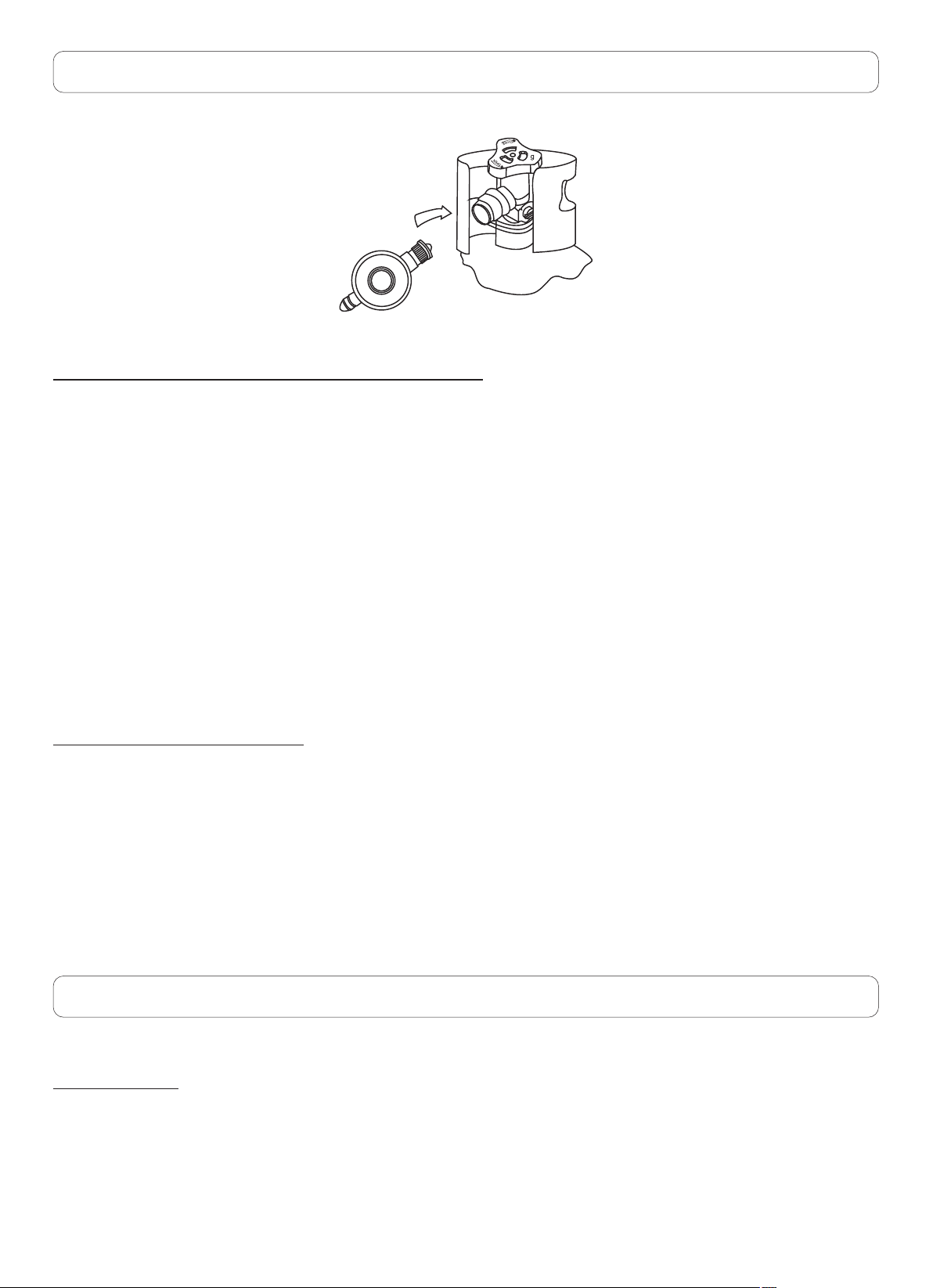

ANSCHLIEßEN DER GASFLASCHE

Verwenden Sie nur Gasaschen, die über ein solches V

entil verfügen:

>> Verbindung des Reglers mit der Gasasche:

Ÿ Der Regler muss an einer Stelle montiert werden, an der die Temperatur 60°C nicht übersteigt. Ÿ Stellen Sie sicher, dass das Gasaschenventil geschlossen ist (ggf. im UZS drehen, um zu schließen). Ÿ Stellen Sie sicher, dass das korrekte Außengewinde vorhanden ist. Ÿ Stellen Sie sicher, dass der Gasschlauch ohne Kontakt mit anderen Teilen geführt ist. Ÿ Stellen Sie sicher, dass alle Brennerregler am Grill auf abgeschaltet eingestellt sind. Ÿ Prüfen Sie Ventilanschluss u. Regler auf Schäden und Verschmutzung; ggf. reinigen. Ÿ Prüfen Sie den Schlauch auf Schäden oder Verstopfungen; ggf. austauschen.

1. Um den Druckminderer mit dem Ventil zu verbinden, drehen Sie die Überwurfmutter im UZS. Verwenden Sie hierzu Ihre Hand, da hartes Werkzeug die Überwurfmutter leicht beschädigen kann.

2. Öffnen Sie das Gasaschenventil (Drehung gegen den UZS). Tragen Sie nun (vor dem Zünden des Grills) eine Seifenlösung auf den Anschlüssen auf, um etwaige Lecks erkennen zu können.

>> Trennen der Gasasche:

Trennen Sie die Gasasche immer vom Grill, wenn Sie diesen nicht mehr benutzen.

1. Stellen Sie alle Regler am Grill auf die Position Aus.

2. Schließen Sie das Gasaschenventil (im UZS drehen) vollständig.

3. Trennen Sie den Druckminderer von der Gasasche, indem Sie die Überwurfmutter gegen den UZS drehen (per Hand, verwenden Sie kein Werkzeug).

4. Bringen Sie wieder die Schutzkappe auf dem Gasaschenventil an.

DICHTIGKEITSPRÜFUNG

>> Allgemein:

Obwohl alle Gasanschlüsse am Grill vor der Auslieferung auf deren Dichtigkeit geprüft werden, kann es dennoch vorkommen, dass Undichtigkeiten bestehen (z.B. aufgrund von Schäden bei Verpackung oder Transport). Es ist daher erforderlich, dass Sie vor der ersten Inbetriebnahme und danach in regelmäßigen Abständen eine vollständige Dichtigkeitsprüfung vornehmen. Ebenso ist die Prüfung erforderlich, falls Sie Gasgeruch feststellen sollten.

Page 15

Vorbereitung für die Prüfung:

Ÿ Rauchen Sie nicht während der Prüfung. Ÿ Die Prüfung muss im Freien erfolgen, sowie fern von Zündquellen wie z.B. Elektrogeräten oder offenen

Flammen und Funkenug.

Ÿ Alle Flammen müssen erloschen und die Brenner abgeschaltet sein. Ÿ Bereiten Sie eine leichte Seifenlösung vor (Seife und lauwarmes Wasser). Ÿ Nehmen Sie alle Verbindungen der Anschlüsse ordnungsgemäß vor.

>> Durchführen der Prüfung:

1. Öffnen Sie das Gasaschenventil (Drehen gegen den UZS) vollständig. Sollte jetzt ein pfeifender Ton zu hören sein, schließen Sie das Ventil sofort wieder, da höchstwahrscheinlich ein Schaden der Anschlüsse vorliegt. Verständigen Sie die Feuerwehr und ggf. einen Techniker für Gas systeme.

2. Überprüfen Sie jede Stelle des gesamten Gasleitungssystems von der Flasche bis zu den Brennern durch Auftragen von etwas Seifenlösung.

3. Bei Blasenbildung liegt eine Undichtigkeit vor. Schließen Sie das Gasaschenventil (Drehen im UZS) und prüfen Sie, ob die Undichtigkeit behoben werden kann (z.B. ein Anschluss ist nicht voll-

ständig geschlossen und muss lediglich nachgezogen werden). Prüfen Sie die Stelle nun erneut.

ÜBERSICHT ÜBER DIE WICHTIGSTEN PUNKTE ZUM EINSATZ DES GRILLS

ergewissern Sie sich vor der Inbetriebnahme oder der Vorbereitung/Planung der Nutzung, dass folgende

V Punkte erfüllt sind bzw. berücksichtigt wurden:

Ÿ Der Grill darf nur im Freien (auch keine Überdachungen o.ä.) für den Privatgebrauch benutzt werden. Ÿ Die Nutzung eines Grills ist am gewünschten Einsatzort zulässig (Mietauagen, etc. beachten). Ÿ Eine Installierung des Grills auf Wohnwägen, Booten oder sonstigen Fahrzeugen ist unzulässig. Ÿ Der Grill darf zu keinem Zeitpunkt unbeaufsichtigt gelassen werden. Ÿ Bei Betrieb des Grills dürfen sich keinerlei brennbare Stoffe in der Nähe benden. Ÿ Sämtliches Verpackungsmaterial (auch an internen Komponenten) ist entfernt worden. Ÿ Die Brenner sind korrekt und sicher angeschlossen. Ÿ Alle Regler und Ventile lassen sich ohne Probleme frei drehen. Ÿ Der Grill bzw. die Gasleitungen wurden regelmäßig auf Lecks geprüft.

ZÜNDEN DER BRENNER

Prüfen Sie die Gasschläuche auf Unversehrtheit. Der Betrieb ist nur bei einwandfreien Leitungen zulässig.

1. Öffnen Sie den Deckel und stellen Sie alle Brennerregler auf die Stellung Aus.

2. Öffnen Sie das Gasaschenventil (Drehen gegen den UZS).

3. Stellen Sie einen Brennerregler auf die Position der höchsten Leistung. Je nach Modell muss ein bestimmter Brenner zuerst gezündet werden; dieser wird auf dem Bedienfeld gekennzeichnet.

4. Betätigen Sie den Zündknopf für ca. 2 Sekunden; es sollte ein Klicken des Funkengebers zu hören sein. Manche Modelle verfügen über eine automatische Zündung - Schritt 4 entfällt dann.

Page 16

5. Sollte keine Zündung erfolgen, schalten Sie den/die Br Minuten einen weiteren Zündversuch durch.

6. Sollte die Zündung dauerhaft fehlschlagen, konsultieren Sie den Abschnitt „Fehlerbehebung“.

enner wieder ab und führen Sie nach etwa 5

BETRIEBSANWEISUNGEN

Ÿ Halten Sie während des Betriebes Kinder oder Haustiere vom Grill fern. Ÿ Es wird empfohlen, stets einen geeigneten Feuerlöscher (o.ä.) bereit zu halten. Ÿ Nach längerem Nichtgebrauch sollte eine eingehende Prüfung des Grills vor dem Gebrauch erfolgen. Ÿ Während des Betriebes erhitzen sich (möglicherweise alle) Teile des Grills stark - nicht berühren! Ÿ Sollten während des Betriebes Brenner erlischen, schließen Sie die Gaszufuhr und öffnen Sie den

Deckel. Lassen Sie den Grill ausreichend abkühlen, sodass Sie eine Fehlersuche durchführen können. Wenn Sie den Fehler gefunden haben und beheben konnten, können Sie den Grill wieder in Betrieb nehmen.

Ÿ Verwenden Sie im Grill keine Holzkohlen, Briketts, Lavasteine, Pizzasteine, o.ä. Ÿ Bewahren Sie im Unterschrank des Grills keine Brennstoffe oder Brennstoffbehälter auf. Ÿ Es wird empfohlen für den Betrieb und die Bedienung des Grills geeignete Schutzausrüstung zu

tragen und zu verwenden. Lassen Sie sich hierzu im Fachhandel ausführlich beraten.

Ÿ Sollten Speisereste oder abtropfendes Fett Feuer fangen (über das übliche Maß hinaus), schließen Sie

umgehend die Gaszufuhr und schließen Sie den Deckel, um die Flammen zu ersticken.

REINIGUNG DES GRILLS

>> Reinigen der Brenner:

1. Schließen Sie die Gaszufuhr zum Grill.

2. Nehmen Sie den Gasverteiler ab.

3. Begutachten Sie mit Hilfe einer Taschenlampe das Innere der Brenner.

4. Befreien Sie mit einem Draht die Öffnungen an den Enden der Brenner und die Ventildüsen von Verschmutzungen. Reinigen Sie zudem die Außenseite der Brenner mit einer Stahlbürste.

>> Reinigen der Fettschublade (falls vorhanden):

Entleeren Sie die Fettschublade regelmäßig. Reinigen Sie diese anschließend mit einem milden Reinigungsmittel und warmem Wasser. Dann mit einem weichen Tuch trocken reiben. Optional können Sie auch zusätzlich etwas Sand verteilen, um Fett zu absorbieren (korrekte Entsorgung beachten!).

>> Spinnen und Insekten:

Ihr Grill wird, wie alle Gegenstände im Freien, ein Ziel für Spinnen und Insekten werden. Diese nisten sich gern im Bereich des Brennerrohres ein, wodurch der Gasuss gestört oder blockiert wird. In der Folge könnte Gas auf unerwünschtem Wege aus dem Leitungssystem entweichen, v.a. aus den Brennerluftöffnungen, und einen Brand hinter dem Bedienfeld verursachen. Im Ernstfall könnten Sie somit auch nicht mehr die Brenner steuern. Achten Sie beim Überprüfen der Brenner daher immer auch sorgfältig auf Spinnen-/Insektenbefall.

Page 17

PFLEGE & WARTUNG

Ÿ Halten Sie den Einsatzort des Grills sauber

für den Grill selbst und ein sauberer Grill funktioniert zuverlässiger und benötigt seltener Reparaturen.

. Eine saubere Umgebung reduziert den Reinigungsaufwand

Ÿ Sorgen Sie für einen sauberen Zustand der Brenner, sodass eine optimale Versorgung des Brenners

mit Gas und Frischluft möglich ist, was für eine sichere und saubere Verbrennung erforderlich ist.

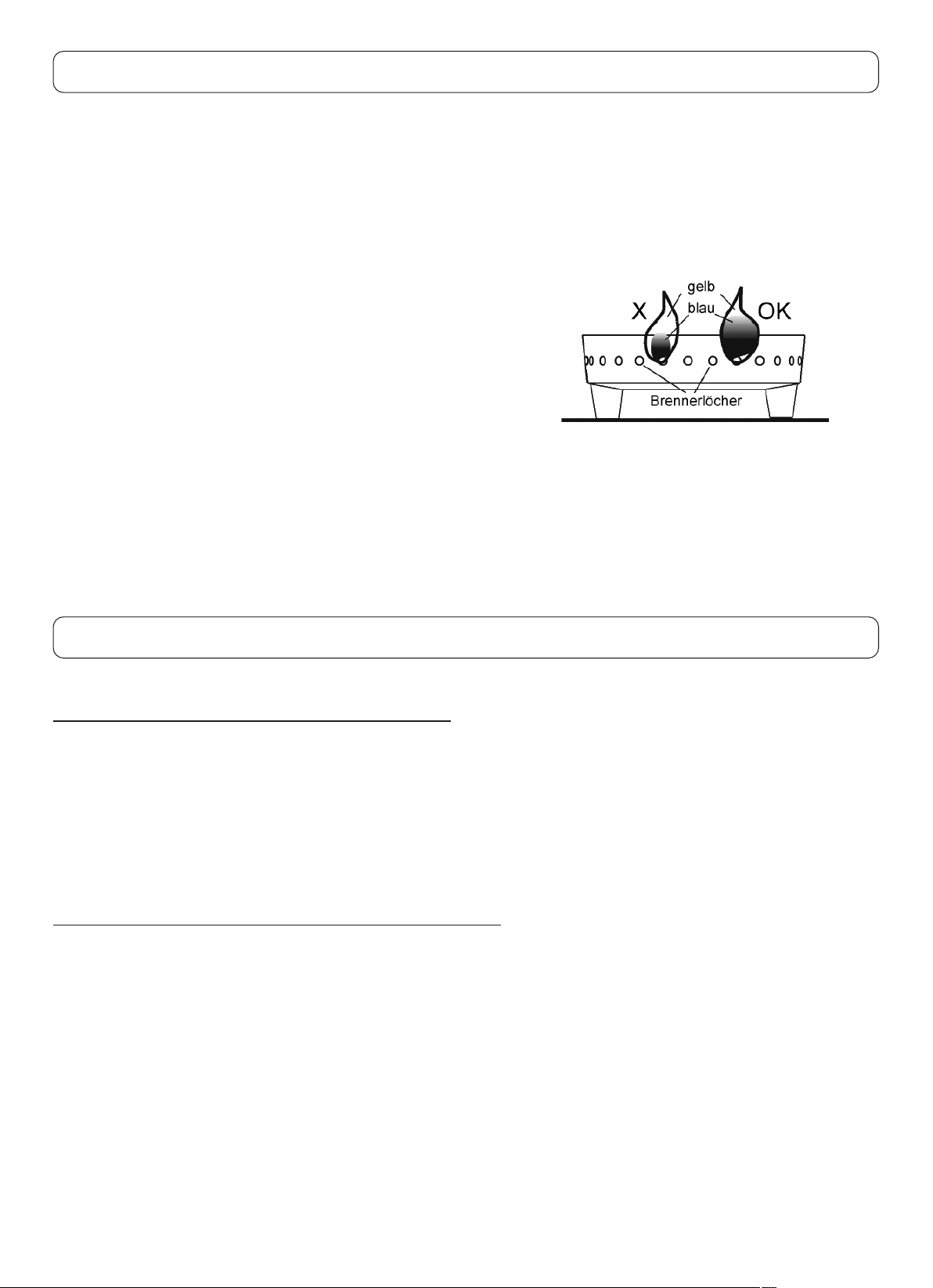

Ÿ Die Qualität der Verbrennung kann mit einer einfachen Sicht-/Hörprüfung analysiert werden:

- Flammen fast vollständig blau (etwas gelb an der Spitze)

- Flammen von gleichmäßiger, rundlicher Form

- Flammen ackern oder „züngeln“ nicht

- Das Rauschen des Gemischusses ist nicht störend laut

- Das Rauschen ist konstant und unterbrechungsfrei

Sollte einer dieser Punkte nicht zutreffen, liegt eine Störung der/s Brenner(s) vor. Eine umgehende Reinigung der Brenner (und Ventile) ist erforderlich, um wieder einen sicheren Betrieb zu ermöglichen.

Ÿ Verwenden Sie auf keiner Komponente des Grills scharfe Reiniger, Rostschutzmittel, o.ä. an. Diese

beschädigen die Oberächen und tragen möglicherweise Aufschriften (wie z.B. Warnhinweise) ab.

PLA

TZIERUNG DES GRILLS & LAGERUNG

Der Grill muss so platziert werden, dass:

Ÿ Kinder und Haustiere nicht in Kontakt damit kommen können Ÿ dieser keiner zu starken Witterung ausgesetzt ist (z.B. starke Winde, Schnee) Ÿ in der unmittelbaren Umgebung nicht die Gefahr besteht, zu stolpern oder zu stürzen Ÿ dieser auf einer nicht brennbaren, ebenen, festen, stabilen, rutschsicheren Fläche steht Ÿ keine baulichen Strukturen in der Nähe (Umkreis ca. 3 Meter) sind Ÿ Sie diesen zu jedem Zeitpunkt während des Betriebs genau überwachen können

>> Die Lagerung des Grills erfordert, dass dieser:

Ÿ vollständig abgekühlt und (ggf.) abgetrocknet ist Ÿ gereinigt wurde Ÿ von der Gasasche getrennt/separat gelagert wird

Beachten Sie, dass eine Lagerung des Grills in geschlossenen Räumen unzulässig ist.

Page 18

TIPPS

Ÿ Der Garzustand von Fleisch (z.B. blau, medium) wir

dünnes Stück Fleisch wird somit sehr viel schneller eine bestimmte Temperatur erreichen, als es den Anschein haben mag - bei einem sehr dicken Fleisch gilt das Gegenteilige. Dies ist analog auf alle Arten von Speisen anwendbar.

d auch durch die Fleischstärke beeinusst. Ein sehr

Ÿ Im Allgemeinen erfordern Speisen mit langer Garzeit eine niedrigere Hitze (= niedrigere Brenner-

leistung), während Speisen mit kurzer Garzeit auch auf starker Flamme zubereitet werden können.

Ÿ Verwenden Sie Spachtel oder eine Grillzange. Bei Verwendung von Gabeln, Spießen, etc. wird das

Gargut „verletzt“ und es treten Säfte aus, wodurch die Speisen austrocknen.

Ÿ Würzen Sie Fleisch und Fisch nicht vor dem Garvorgang (oder, falls aus geschmacklichen Gründen er-

forderlich, so wenig wie möglich). Salz entzieht dem Fleisch/Fisch Wasser und macht diese zusätzlich zäh; Pfeffer verbrennt bei höheren Temperaturen und hinterlässt einen unangenehmen Geschmack.

Ÿ Eine gute Faustregel, um den Garfortschritt von Fleisch oder Fisch festzustellen, ist es, die Oberseite

des Gargutes zu beobachten: Treten Säfte aus, hat die Hitze das Gargut zu etwa 2/3 durchdrungen.

Ÿ Beim Grillen von Fleisch kann es sinnvoll sein, überschüssiges, nicht benötigtes Fett vor dem Garen

zu entfernen. Dies reduziert das Risiko von herab tropfendem Fett und reduziert so Verschmutzungen.

>> Nahrungsmittelsicherheit:

Ÿ Tauen Sie Fleisch/Fisch nicht bei Raumtemperatur oder in der Mikrowelle auf, sondern ausschließlich

über Nacht im Kühlschrank. Erhöhen Sie die Speisen (z.B. mit einem Gitter), sodass diese nicht im Tauwasser stehen - Einwickeln mit Küchenpapier hilft hier ebenfalls.

Ÿ Waschen Sie immer nach dem Kontakt mit rohem Fleisch/Fisch Ihre Hände, verwendetes

Geschirr/Werkzeug und den Arbeitsbereich mit Seife und heißem Wasser.

Ÿ Trennen Sie strikt rohes/n Fleisch/Fisch von anderen Lebensmittel (Kontaminationsgefahr!) Ÿ Garen Sie Ihre Speisen immer mindestens bis zur allgemein empfohlenen Kerntemperatur oder, falls

abweichend, bis zur Empfehlung des Verkäufers. Orientieren Sie sich dabei am jeweils höheren Wert. Richtwerte zu sicheren Kerntemperaturen versch. Fleisch/Fischprodukte lauten wie folgt:

- Schwein ca. 75°C (Lachs-, Schinkenteile vereinzelt auch ab 65°C)

- Rind ca. 55°C (vereinzelt ab 80-85°C, wie z.B. Brust)

- Kalb ca. 70°C

- Lamm ca. 75°C

- Geügel ca. 80°C (aufgrund Salmonellengefahr individuell beim Metzger beraten lassen!)

- Fisch ca. 60°C (aufgrund Salmonellengefahr individuell beim Fischhändler beraten lassen!)

ZÜNDEN VON GRILLKOHLEN (F

Sollten Sie einen Kombigrill erworben haben, können Sie im Nachfolgenden lesen, wie Sie in Ihrem Grill Holzkohlen anzünden können:

1. Öf

2. Häufen Sie auf der Kohlenwanne (oder Kohlenrost) die zulässige Menge an Grillkohlen auf.

3. Stellen Sie die Kohlenwanne (oder Kohlenrost) auf die unterste Stufe und entzünden Sie die Kohlen

sungen des jeweiligen Anzünders hinsichtlich Gebrauch und Sicherheit.

4. Sobald alle Kohlen von einer hellen Ascheschicht überzogen sind (nach ca. 20-25 Minuten), liegt

fnen Sie den Deckel und die Lüftungsöffnungen. Entnehmen Sie die Grillroste.

auf die gewünschte Art (empfohlen: Anzündkamin). Beachten Sie dabei sämtliche Herstelleranwei-

eine fertige Glut vor. Verteilen Sie die Kohlen mit einem geeigneten Werkzeug gleichmäßig.

ALLS FUNKTION VORHANDEN)

Page 19

PROBLEMBEHEBUNG

ROBLEM MÖGLICHE URSACHE LÖSUNG(EN)

Zünder gestört/defekt Zünder ersetzen, reparieren

Brenner zündet/n nicht

Flammen gelb/orange,

sowie Gasgeruch

Flammen schwach

trotz Einstellung

höchster Leistung

Kabel des Zünders locker/gelöst

Brenner(lufteinzug) blockiert

Kurzschluss am Zünder

Brenner(lufteinzug) blockiert

unvollständige Verbrennung Austausch des Brenners notwendig

Gasfluss zu gering

Brenner(lufteinzug) blockiert

Gasdruck zu niedrig

Korrekte Verkabelung und Kontakt

mit Zünder wiederherstellen

Einzüge freilegen,

Brenner reinigen

Kabel zum Zünder auf Schäden

prüfen, ggf. instandsetzen oder

austauschen

Einzüge freilegen,

Brenner reinigen

Korrekte Führung des

Gasschlauches ohne Knicke oder

Biegungen wiederherstellen

Einzüge freilegen,

Brenner reinigen

Gasflaschenventil vollständig

öffnen, Gasflasche prüfen,

Füllstand der Gasflasche prüfen

Herabtropfendes Fett

Stichflammen

Flammenabriss Zu starker Wind

Flammenrückschlag Brenneranschluss blockiert

Gas entweicht an

bzw. im Bereich

der Gasflasche

Flammen springen

nicht auf andere

Brenner über

Anschlussfehler Druckminderer,

Verteiler blockiert (meistens durch

Speisereste oder Fettrückstände)

Zu hohe Temperatur Temperatur reduzieren

Fett in Auffangschale verbrennt Auffangschale entleeren/ reinigen

Anschluss Druckminderer lose,

Dichtung defekt/verschlissen

Überschüssiges Fett vor dem

Garvorgang abschneiden

Windgeschützteren Bereich

aufsuchen, Grill drehen

Brenneranschluss freilegen

oder reinigen

(Gasventil schließen)

Druckminderer abnehmen,

Zustand der Dichtung prüfen,

ggf. austauschen. Druckminderer

sorgfältig anschließen, auf

korrekten Verschluss achten

Verteilerrohr reinigen

und ausbürsten

Page 20

KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir - ARTE Living GmbH, Boschring 13, 91161 Hilpoltstein, Deutschland - dass dieses Gerät aufgrund dessen Konzipierung und Bauart und in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Eine Modifikation jeglicher Art am Gerät führt zum Verlust der Gültigkeit dieser Erklärung.

Modell: Gilbert Artikelnummer: AY0570 Typkennung: KS15014

Einschlägige EG-Richtlinien:

(EU) 2016/426

Angewandte harmonisierte Normen:

BS EN 498:2012

Ausführende Zertifizierungsstelle(n); Referenznummer(n) in Klammern:

Intertek Testing Services Shenzhen Ltd. (150918058GZU-004)

Gezeichnet durch Herrn Teti Selenica, Geschäftsführung, Hilpoltstein, 16.10.2018
