El Fuego Dayton 4 +1 operation manual [de]
®
El Fuego® Gasgrill
Nutzerhandbuch
Modell:
Artikelnummer:
Gerätekennung:
Importeur : ARTE Living GmbH - Boschr ing 13 - 91161 Hilpoltstein, Deutschland
Dayton 4+1
AY0459
KS13016
ALLGEMEINE SICHERHEITSHINWEISE FÜR DIE NUTZUNG EINES GASGRILLS
>> Bei Gasgeruch:
1. Schließen Sie umgehend die Gaszufuhr zum Gerät.
2. Löschen Sie alle offenen Flammen.
3. Öffnen Sie den Deckel.
4. Sollte sich der Gasgeruch nicht rasch verüchtigen, treten Sie vom Gerät fern und halten Sie auch
andere Personen vom Gerät fern. Verständigen Sie die Feuerwehr.
5. Sollte kein Gasgeruch vernehmbar sein, führen Sie eine Dichtigkeits-/Leckprüfung durch. Falls ein
Defekt an einer Komponente bzw. Gasasche vorliegt, konsultieren Sie den Hersteller bzw. die
Verkaufsstelle der Gasasche mit einer genauen Problembeschreibung.
Durch ausströmendes Gas kann es zu schweren Sach- oder Personenschäden kommen. Gehen Sie
daher stets mit äußerster Vorsicht und Sorgfalt vor. Halten Sie zur Sicherheit immer einen speziell für
Gasbrenner vorgesehenen Feuerlöscher (oder vergleichbares Löschmittel) und Schutzausrüstung bereit.
>> Entzündliche Stoffe/Objekte im Nutzungsbereich des Grills:
Ÿ Lagern oder platzieren Sie keine Kraftstoffe oder anderen entzündlichen Stoffe oder Flüssigkeiten in
der Nähe des Gerätes; dies gilt ebenso für die Verwendung jener.
Ÿ Lagern oder platzieren Sie keine Gasaschen in der Nähe des Gerätes, die nicht benutzt werden.
Ÿ Achten Sie darauf, dass weder die Gasasche, noch der Gasschlauch mit heißen Teilen des Gerätes in
Berührung kommen.
Ÿ Die Gasasche darf nicht im Inneren des Gerätes platziert werden (auch nicht im abgeschalteten
Zustand oder zur Lagerung).
>> Anforderungen an die Gasasche:
Max. Abmessungen: ca. 30 cm im Durchmesser, ca. 45 cm in der Höhe
Max. Kapazität: ca. 9 kg (oder naheliegendste regional geltende Spezikation)
Bauart: Mit Kragen zum Schutz des Ventils
Zustand: Neuwertig - keine Dellen, kein Rostbefall, keine Abschürfungen, etc.
Ventil: Sicherheitsventil; kompatibel mit verwendetem Regler
>> Bestimmungsgemäßer Gebrauch:
Das Gerät ist nur gemäß der Anweisungen dieser Anleitung zu verwenden. Jegliche Abweichung oder
Modikation des Gerätes stellt einen Gebrauch außerhalb der Bestimmungen dar. Es entfällt jegliche Haftung des Herstellers oder Veräußerers und es ist mit schweren Sach- oder Personenschäden zu rechnen.
TECHNISCHE DATEN
Gesamtleistung (Nennleistung): 12,3 kW (4 Hauptbrenner je 2,5 kW + 1 Seitenbrenner 2,3 kW)
Gasverbrauch (maximal): 877 g/h (4 Hauptbrenner je 178 g/h + 1 Seitenbrenner 165 g/h)

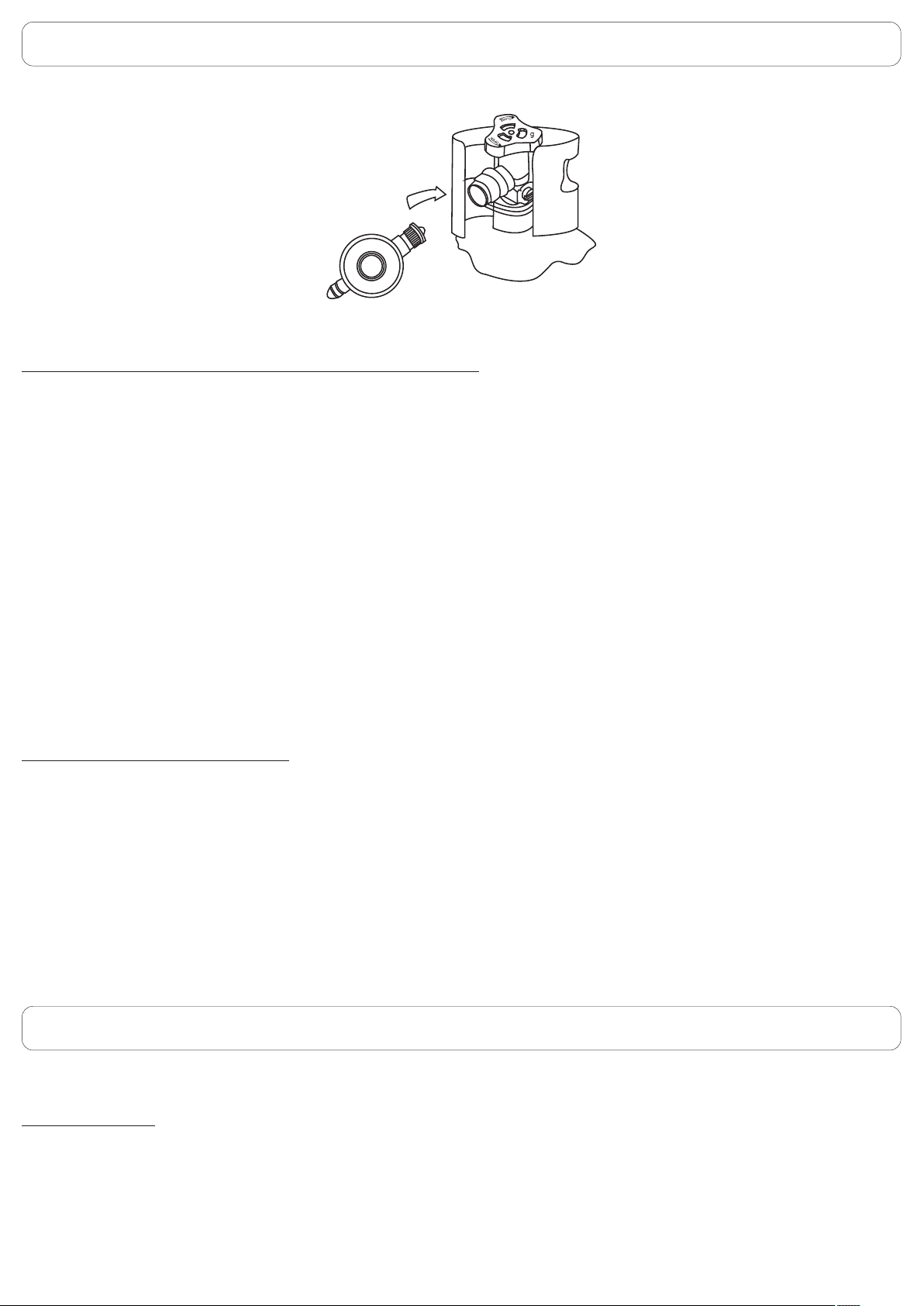

Druckminderer: Kompatibel zu EN 12864 (Durchussrate max. 2000 g/h)
Gasdruck: 50 mbar
Injektormaß: 0,67 mm (Hauptbrenner) / 0,66 mm (Seitenbrenner)
Gastyp: G30 (Propan), G31 (Butan) und Mischungen (LPG)
1 Grillkorpus 1x
2 Untersetzer (Seitenbrenner) 1x
3 Brennereinheit (Seitenbrenner) 1x
4 Zünder (Seitenbrenner) 1x
5 Seitenablage rechts (Seitenbrenner) 1x
6 Bedienfeld (Seitenbrenner) 1x
7 Drehregler 1x
8 Rahmenhälfte rechts 1x
9 Rad 2x
10 Halterung für Fettauffangschale 1x
11 Fettauffangschale 1x
12 Stütze für Rahmenhälften 2x
13 Bodenablage 1x
14 Rahmenhälfte links 1x
15 Fronttür rechts 1x
16 Türgriff 2x
17 Fronttür links 1x
18 Frontblende (Seitenablage links) 1x
19 Seitenablage links 1x
20 Flammblende (Hauptbrenner) 4x
21 Grillrost 1x
22 Warmhalterost 1x
23 Türrahmen (Front, inkl. Stopper) 1x
E1 Schraube M6x12 24x
E2 Schraube M5x10 6x
E3 Schraube M4x8 1x
E4 Schraube M5x8 4x
E5 Radbolzen 2x
E6 Clip 2x

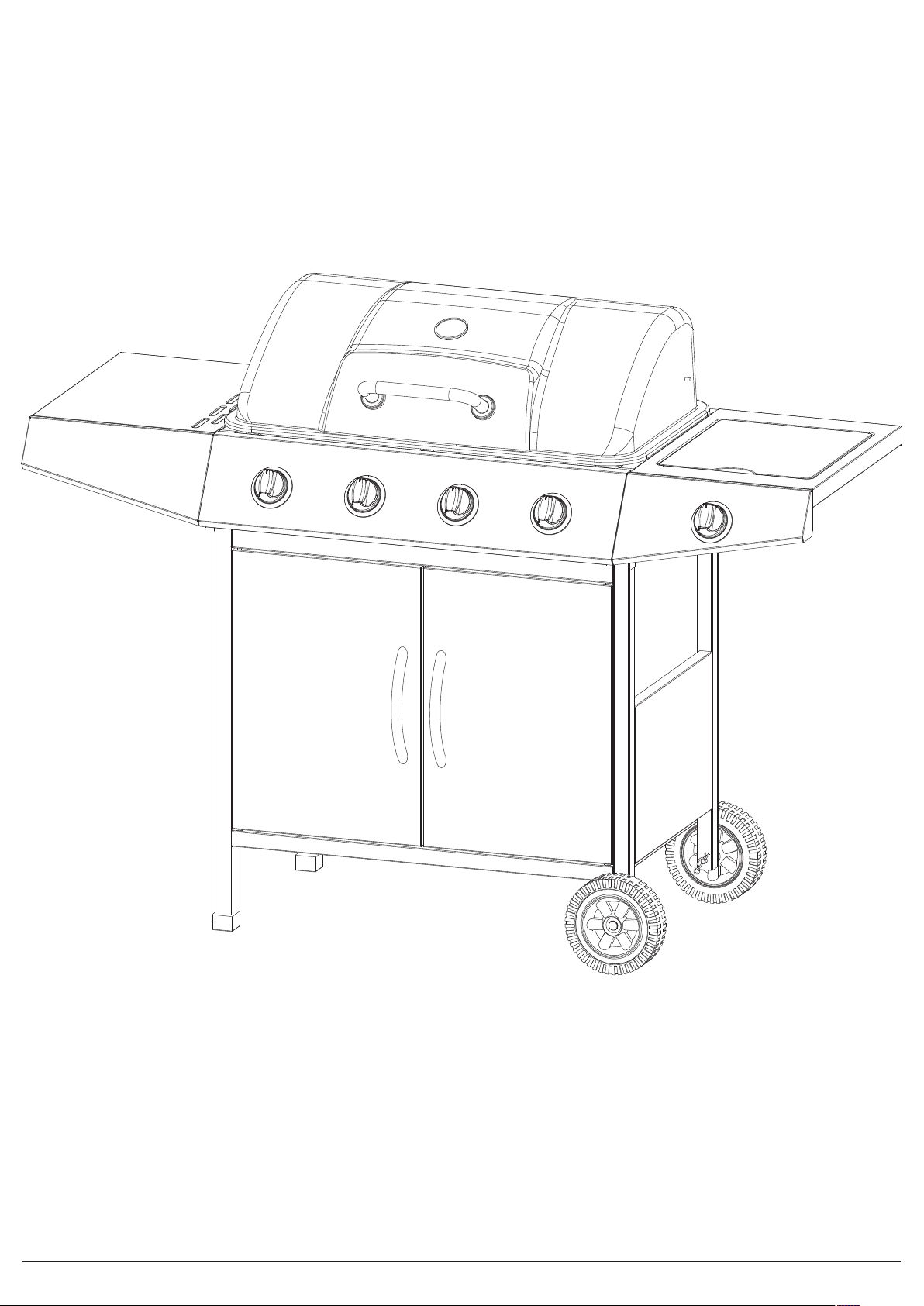

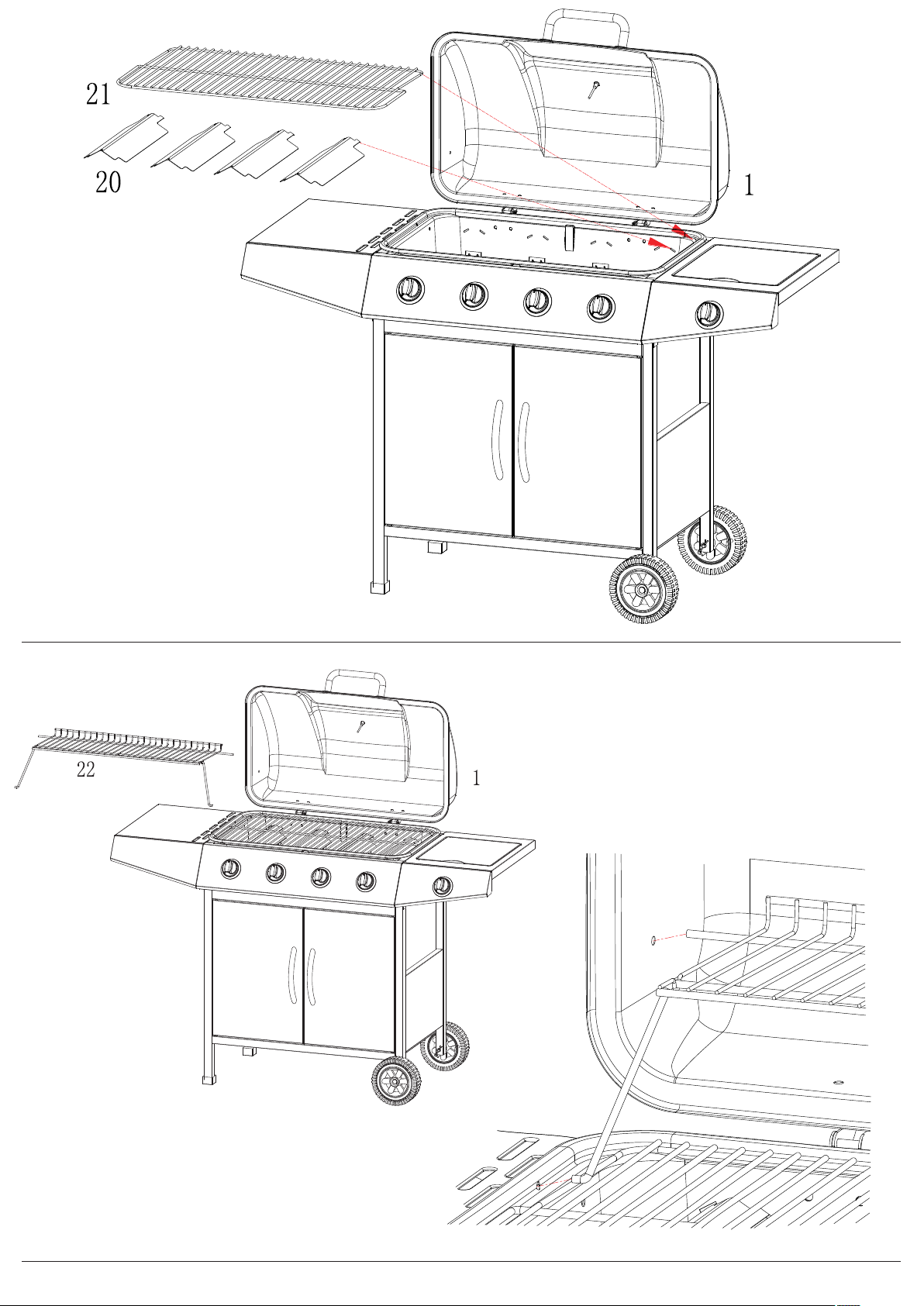

EXPLOSIONSZEICHNUNG & TEILELISTE
MONTAGE
Während der Montage Schrauben nur handfest anziehen, da die Einzelkomponenten etwas Spiel zueinander haben müssen.
Neu eingesetzte Teile sorgfältig aufeinander anpassen, um ein optimales Ergebnis zu erzielen. Montage zu zweit empfohlen.
1
2x : M6x12
2
2x : M6x12
3
4x : M6x12
4
1x : Radachse / 2x : Clip
5
4x : M6x12
6
4x : M5x8
