Glaskeramikhäll SH 622-3
Keraaminen Keittotaso SH 622-3
BRUKSANVISNING
KÄTTÖOHJE
Elektro Helios
HYVÄ KÄYTTÄJÄ
Onnittelumme Elektro Helios-keraamisen keittotason
hankinnastanne. Olette valinneet laatua, innovaatiota ja
kestävyyttä. Tämä käyttö- ja asennusohje opastaa teitä
tutustumaan tuotteeseen ja sen kaikkiin mahdollisuuksiin.
Ennen kuin keittotasoa käytetään, suosittelemme, että
käyttöohje luetaan huolellisesti läpi. Käyttöohjeessa on
keittotason kuvaus ja tason eri toimintojen selvitys.
Jotta vältytään vahingoilta, joita aina saattaa tapahtua
kun ollaan tekemisissä sähköverkkoon liitetyn laitteen
kanssa, on tärkeää, että keittotaso kytketään asianmukaisesti.
Turvamääräykset on myös luettava huolellisesti, jotta
vältytään väärästä käytöstä ja turhilta vahingoilta.
Käyttöohje säilytetään ja pidetään huolta siitä, että se on
saatavilla kun tasoa käytetään.
14
SISÄLLYSLUETTELO
Turvamääräyksiä ................................................... 16
Pakkauksen purkaminen ....................................... 17
Ennen keittotason ensimmäistä käyttöä................ 17
Tuotteen kuvaus .................................................... 17
Keittotason käyttö ................................................. 18
Keittoastioiden valinta ........................................... 18
Keittotason hoito ................................................... 19
Toimintahäiriön sattuessa ..................................... 20
Tekniset tiedot ...................................................... 20
Takuu .................................................................... 21
Huolto ja varaosat .................................................. 21
Asennus ............................................................... 21
15
TURVAMÄÄRÄYKSIÄ
Lukekaa käyttö- ja asennusohje
huolellisesti ennen kuin keittotasoa
käytetään jotta vältytään sekä henkilö- että tuotevahingoilta.
Tason saa asentaa vain ammattitaidon omaava
asentaja.
Älkää käyttäkö keittotasoa ennen kuin se on asennettu
paikoilleen. Tällöin vältytään koskettamasta sähköisiä
osia.
Keittotasoa ei saa korjata itse. Vain ammattitaitoinen
henkilö saa suorittaa korjauksia. Väärin tehty korjaus
saattaa aiheuttaa vakavia vaaratilanteita käyttäjälle.
Keittotaso on jännitteetön vasta kun sulake sähkötaulussa on irrotettu tai virta on katkaistu sähkötaulun
pääkytkimellä.
Estäkää pieniä lapsia koskettamasta keittotasoa kun
tasoa käytetään. Myös tasolla olevat kuumat keittoastiat
saattavat vahingoittaa lapsia.
Tämän jälkeen on välittömästi otettava yhteys valtuutettuun huoltoliikkeeseen tason korjaamiseksi. Rikkinäistä tasoa ei saa käyttää, koska esim. ylikiehumisen
yhteydessä nestettä pääsee tason sähköisiin osiin
aiheuttaen varaa sekä henkilölle että tuotteelle.
Elektro Helios ei vastaa väärästä käytöstä johtuvista
vahingoista. Turvamääräyksiä on noudatettava. Tutustukaa myös annettuihin puhdistusohjeisiin.
Säilyttäkää käyttö- ja asennusohje. Tällöin myös
myöhemmin tasoa käyttävät voivat tutustua ohjee-seen.
Keittotason romuttaminen
Kun keittotaso romutetaan, vältytään vahingoilta, mikäli
taso irrotetaan liesirasiasta ja tason kaapeli katkaistaan
tason puoleisesta päästä.
Asialliseen romuttamiseen liittyvää tietoa saa joko
kuntanne jätehuoltoa hoitavalta viranomaiselta tai Oy
Electrolux Kotitalouskoneet Ab - HUOLTOLUX huoltoneuvojalta.
Keittoalueet kuumenevat nopeasti kun virta kytketään
niihin. Kytke virta keittoalueeseen vasta kun keittoastia
on pantu alueelle.
Mikäli keittotason läheisyydessä on pistorasia, on
oltava varovainen, ettei pistotulppaan kytketyn laitteen
johto joudu kuumalle keittoalueelle.
Olkaa varovainen käyttäessänne keittotasoa laskutilana tai työtasona. Tasolla olevat tavarat saattavat
syyttyä palamaan, mikäli keittoalue vahingossa kytketään päälle.
Keittotasoa ei saa jättää ilman valvontaa, mikäli sillä
keitetään jotakin rasvassa, palovaaran vuoksi.
Sokeri, muovi ja alumiinifolio on välittömästi poistettava lämpimältä tasolta. Ne sulavat tasolla ja vahingoittavat keraamista lasia. Käyttäkää tason mukana seuraavaa kaavinta ainesten poistamiseen.
Käyttäkää keittotasolla ainoastaan tasapohjaisia
keittoastioita. Teräväreunainen pohja saattaa aiheuttaa
pysyviä naarmuja tason pintaan.
Keraaminen taso kestää hyvin kylmää ja kuumaa.
Varokaa pudottamasta tasolle esim. maustetölkkiä,
sillä se saattaa aiheuttaa lasiin säröjä tai halkeaman.
Mikäli tasoon tulee halkeama, on virta välittömästi
katkaistava tasosta. Sulake irrotetaan sähkötaulusta.
16
PAKKAUKSEN PURKAMINEN
Pakkauksen purkamisen yhteydessä tarkistetaan, ettei keittotaso
ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on välittömästi ilmoitettava myyjäliikkeelle.
Älkää antako pienten lasten leikkiä
pakkausmateraalilla.
Vakiovarausteet
Keittotason mukana on erillinen asennusohje (mikä
myös on käyttöohjeen lopussa) sekä asennusaukon
sahausmalli. Keittotason asentamista varten on mukana
myös jousikiinnittimet sekä tason puhdistamista varten
kaavin ja puhdistusainetta.
ENNEN KEITTOTASON ENSIMMÄISTÄ KÄYTTÖÄ
Ennen keittotason ensimmäistä käyttöä, taso pyyhitään
haaleaan veteen kostutetulla liinalla. Levitä talouspaperilla keittotasolle mukana seuraavaa puhdistusainetta.
Pyyhi sen jälkeen aine tasosta kostealla liinalla.
HUOM! Aine on pyyhittävä tasolta huolellisesti, jottei
ainetta pala pintaan kiinni keittoalueita kuumennettaessa. Kuivaa taso lopuksi talouspaperilla.
Puhdistusaineella käsitteleminen estää lian tarttumista
keittotasoon.
Alussa tasosta tulee hieman hajua, mikä johtuu eristeistä.
Tämä haju kuitenkin häviää vähitellen.

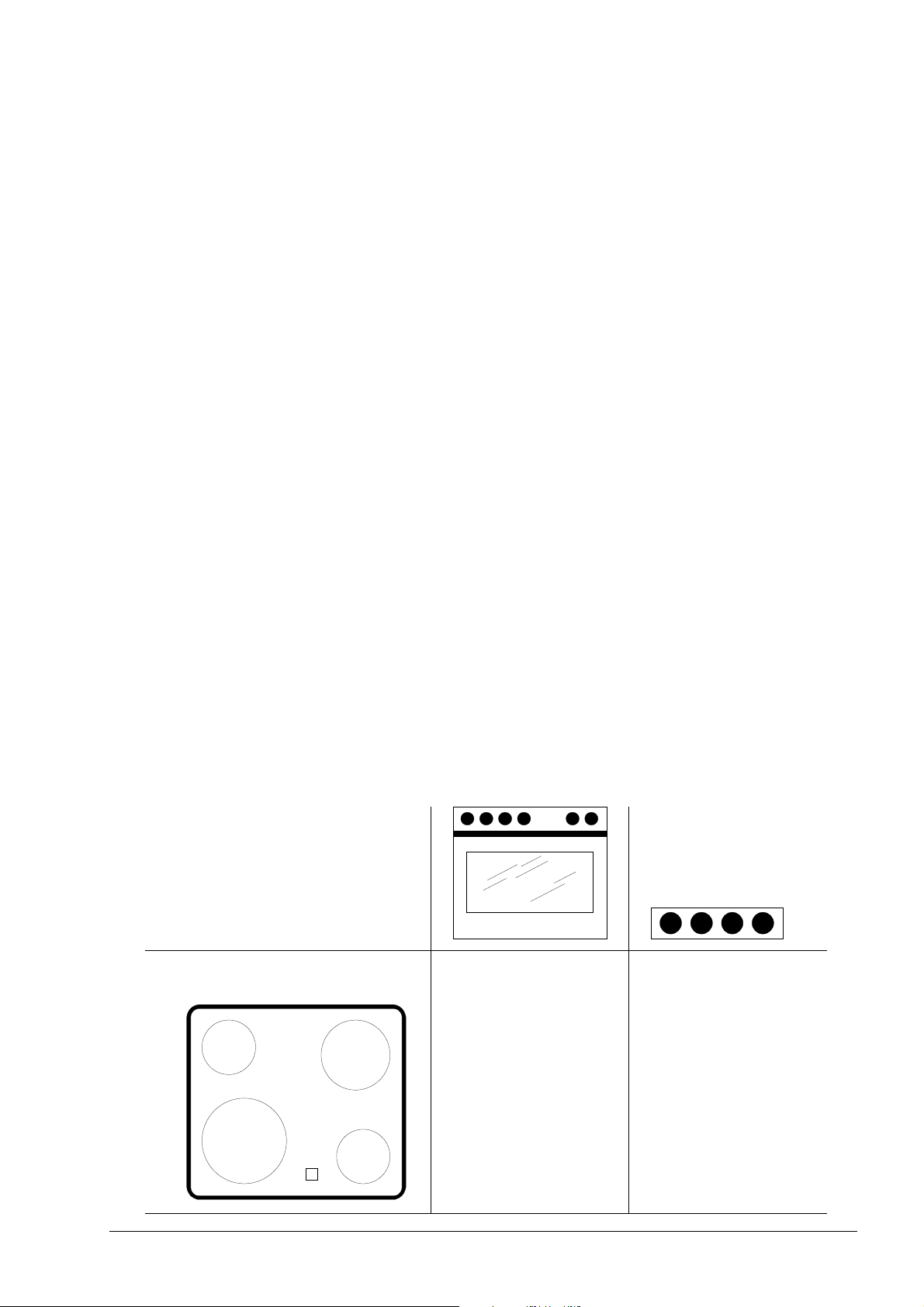

TUOTTEEN KUVAUS
SH 622 - 3
1. Keittoalue ∅ 210 mm 2200 W
2. Keittoalue ∅ 145 mm 1200 W
3. Keittoalue ∅ 180 mm 1700 W
23
4. Keittoalue ∅ 145 mm 1200 W
5. Jälkilämmön merkkivalot
154
17
KEITTOTASON KÄYTTÖ
Keittoalueet on selvästi merkitty keraamiseen tasoon.
Keittoalueet on mitoitettu sopimaan useimmille keittoastioille.
Valitkaa aina keittoastian pohjan halkaisijan mukaan
oikeankokoinen keittoalue.
Jälkilämmön merkkivalot
Jokaiselle keittoalueelle on oma merkkivalo. Merkkivalo
syttyy, kun sitä vastaavan keittoalueen pinta on kuumentunut niin paljon, että pinta voisi aiheuttaa palovamman.
Merkkivalo palaa virran katkaisemisen jälkeen kunnes
polttamisen vaaraa ei enää ole. Merkkivalon sammuessa
pinta on alle 50° C.
Jälkilämpöä tulisi käyttää hyväksi ruoan jälkikypsennykseen tai ruoan lämpimänä pitämiseen.
KEITTOASTIOIDEN VALINTA
Keraamiselle keittotasolle sopivia erityisiä keittoastioita
löytyy alan valmistajilta. Noudattakaa valmistajan antamia
käyttöohjeita.
Keittoastiat, joiden pohja on alumiinia tai kuparia,
saattavat jättää tasolle metallinvärisiä läikkiä. Läikät
ovat vaikeasti puhdistettavissa, mutta lähtevät
yleensä tason mukana seuraavalla puhdistusaineella.
Emalipohjaiset kattilat (erityisesti karkeat) sekä
lasiset kattilat ja kannut, saattavat edestakaisin
vedettäessä kuluttaa tason kuviointia enemmän
kuin muut materiaalit. Lakatuista astioista saattaa
irrota lakkaliuskoja, jotka palavat kiinni tasoon.
Optimaalisen energiankulutuksen ja keittoajan saavuttamiseksi on hyvä noudattaa seuraavia ohjeita.
Keittoastian pohjan:
Tulee olla paksu ja tasainen. Urat, karheudet ja terävät
reunat saattavat naarmuttaa keittotasoa. Keittoastian
ollessa kylmä, sen pohja voi olla hieman kovera, koska
pohja kuumetessaan suoristuu.
Keittoastian pohjan halkaisijan:
Tulisi olla mandollisimman samankokoinen kuin
keittoalueen halkaisijan.
Keittoastian kansi:
On hyvä pitää keittoastian päällä, koska tällöin lämpö
säilyy astiassa parhaiten ja keittoaika lyhenee samalla
kuin säästetään energiaa.
18

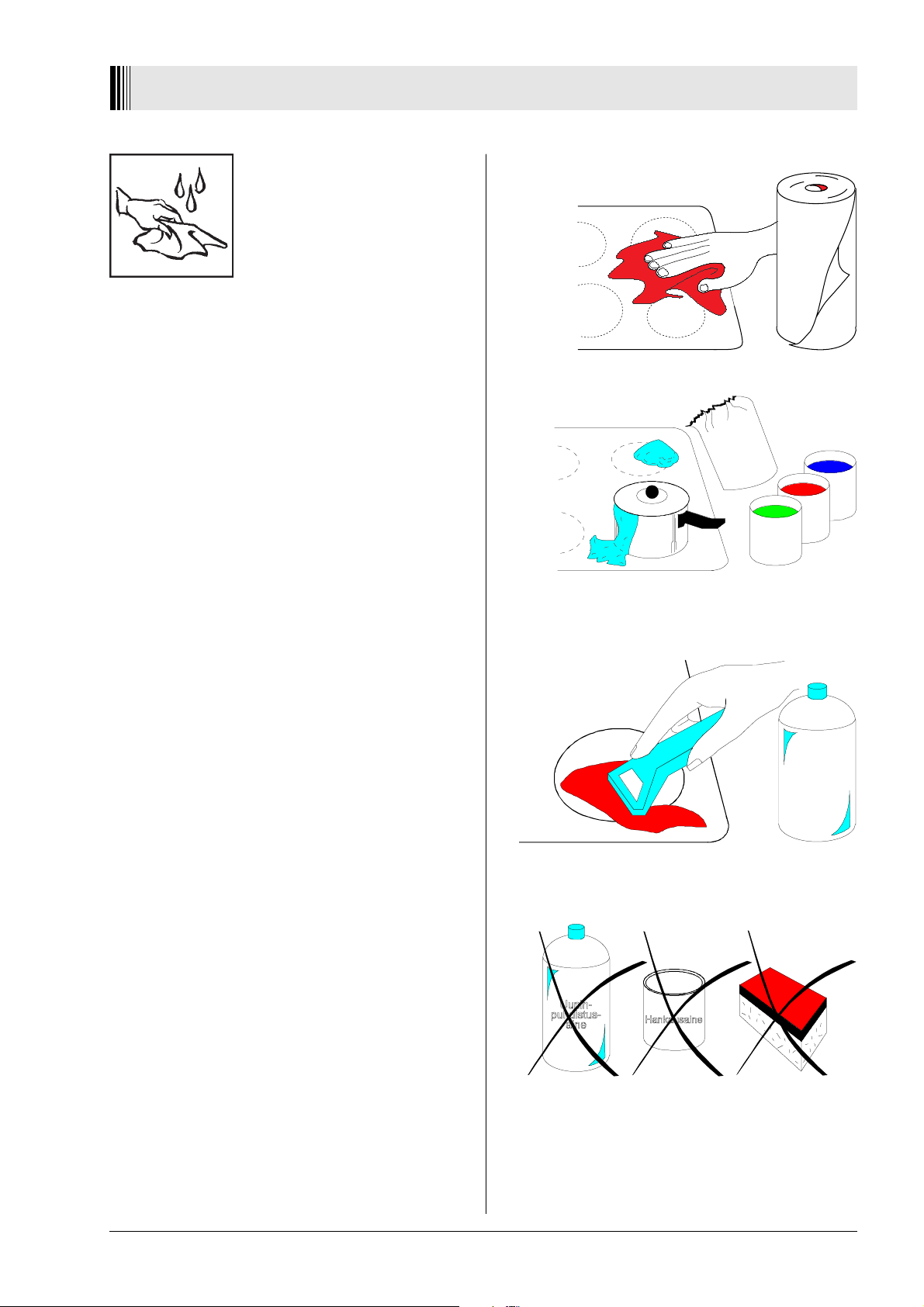

KEITTOTASON HOITO
Keraamisen keittotason puhdistamiseen pätevät samat ohjeet kuin
tason puhdistamiseen yleensä.
Pinnan puhdistamiseen ei koskaan
saa käyttää naarmuttavia puhdistusaineita eikä -välineitä.
Puhdistaminen joka käyttökerran jälkeen
Keraamisen keittotason sileä pinta on verrattain helppo
pitää puhtaana. Joka käytön jälkeen koko taso pyyhitään
pehmeällä liinalla, joka on kostutettu lämpimään astianpesuaineliuokseen.
Taso huuhdellaan puhtaalla lämpimällä vedellä ja pyyhitään lopuksi kuivaksi esim. talouspaperilla.
Kiinnipalanut lika irrotetaan tason mukana seuraavalla
kaapimella.
Irronnut lika pyyhitään kostealla liinalla ja lopuksi taso
kuivataan talouspaperilla.
Tahrojen poistaminen
Vaaleat läikät (alumiinipohjasta) poistetaan tason
jäähdyttyä mukana seuraavalla erikoispuhdistusaineella.Ylikiehuneen veden aiheuttaneet kalkkitahrat
poistetaan etikalla tai erikoispuhdistusaineella.
Sokerin, sokeripitoisten ruokien, muovin tai alumiinifolion aiheuttamat tahrat poistetaan välittömästi
kuumalta tasolta puhdistuskaapimella. Kun keittoalue
on jäähtynyt, lika puhdistetaan erikoispuhdistusainetta
ja kaavinta käyttäen.
Kun tason mukana seuraava puhdistusaine on loppunut,
sitä voi hankkia lisää valtuutetun huoltoliikkeen kautta
kuten myös puhdistuskaapimen.
Älkää koskaan käyttäkö erikoispuhdistusainetta kuumalle keittoalueelle. Puhdistusainepulloa ravistetaan
kunnolla. Ainetta levitetään kylmälle tasolle kuivalla
liinalla tai talouspaperilla ja hangataan tasoon, kunnes
lika on irronnut. Tämän jälkeen taso pyyhitään kostealla
huolellisesti niin, että kaikki ainejäänteet poistuvat.
Lopuksi taso kuivataan kuivalla liinalla tai talouspaperilla.
Vaurioista, jotka johtuvat väärin puhdistetusta
keittotasosta emme vastaa.
19
TOIMINTAHÄIRIÖN SATTUESSA
Ennen kun otetaan yhteys huoltoon, tarkistetaan,
että keittotasoa on käytetty oikein ja että tasoon
kuuluvat sulakkeet ovat ehjät.
Seuraavia häiriöitä voi itse selvittää
Kun virta kytketään keittoalueeseen kuuluu hurinaa.
=> Ei ole toimintahäiriö. Ääni lakkaa, kun alue kuu-
menee.
Keittoalueen värjääntyminen
=> Ei ole kysymys tason materiaalinmuutoksesta,
vaan tasolle on jäänyt kiinnipalanutta likaa. Tason
toimintaan tai laatuun tämä ei vaikuta, mutta
ruoan kuumentuminen hidastuu.
HUOM!
Mikäli tason pinnassa on säröjä tai halkeamia, tasoa ei
saa käyttää. Sulakkeet irrotetaan välittömästi sähkötaulusta.
TÄRKEÄÄ!
Huoltoliikkeelle seuraavat tiedot ovat tärkeitä:
typ (tyyppinumero) ..................................
model (mallinumero) ..................................
product-no. (tuotenumero) ..................................
Tiedot on merkitty tason pohjassa olevaan arvokilpeen.
Katso kohta "Tekniset tiedot".
TEKNISET TIEDOT
Keittotason ulkomitat: leveys : 572 mm
syvyys : 502 mm
korkeus : 43 mm
Asennusaukon mitat: leveys : 560 mm
syvyys : 490 mm
nurkkasäde : 24 mm
Arvokilpi
Typ 019.1 SH 622-3 Prod.No. 941 565 113
Instr. No. Ser.No. 6.3 kW
Elektro Helios 230 V ~ 50 Hz
SWISS MADE
SFI
Jännite : 230 V ~ 50 Hz
Liitäntäteho : 6.3 kW
20
TAKUU
Takuuaika on (1) vuosi. Takuuehdot noudattavat alan
yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai
maahantuojalta. Säästä ostokuitti, jotta takuun alkamispäivämäärä voidaan määrittää.
HUOLTO JA VARAOSAT
Huollosta ja varaosien myynnistä vastaa Oy Electrolux
Kotitalouskoneet Ab - HUOLTOLUX Porissa, puh (939)
323 300. Teitä palvelevat myös valtuutetut huoltoliikkeet
kautta maan.Lähimmän huoltoliikkeen saa selville soittamalla puh 9700-2662 tai paikallisesta puhelinluettelosta.
ASENNUS
KEITTOTASON SIJOITTAMINEN TYÖTASOON
Tarkistetaan, että työtaso on vähintään 30mm paksuinen
(kuva 2) ja että keittotason alle jää 20mm vapaata tilaa
ennen esim. kaapissa olevaa hyllyä. Keittotason ja sen
takan olevan seinän väli on 55mm ja vieressä olevan
komerokaapin väli on 100mm (kuva 3).
1. Keittotason mukana oleva asettelumalli asetetaan
kuten kuva 1 osoittaa.
HUOM! Mallissa A-merkinnät osoittavat kiinnittimien
paikan, eikä niitä sahata pois.
2. Työtasoon sahataan asennusaukko ja jousikiinnittimet kiinnitetään työtasoon mukana olevilla ruuveilla.
3. Tarkistetaan, että keittotason alla oleva tiiviste om
paikallaan ja että työtason aukon reunat ovat ouhtaat.
Keittotaso sijoitetaan aukkoon. Keittotaso asetetaan
aukkoon siten, että ensin kohdistetaan keittotason
toisen sivun jousikiinnittimet ja painetaan tason sivu
paikalleen ja sen jälkeen painetaan keittotason toinen
sivu paikalleen. Koska keittotasossa oleva tiiviste on
osa keittotasoa ei muuta tiivistysainetta saa käyttää.
Muutoin saattaa syntyä vaikeuksia keittotason irrottamisessa esim. huollon yhteydessä.
Huom! Mikäli työtaso on marmoria, kaakelia tai kiveä
jousikiinnittimiä ei käytetä lainkaan. Keittotaso asetetaan
paikalleen ja tiivistetään käyttämällä silikonia.
kuva 1
kuva 2
Keittotasoon kytkettävän erillisen ohjauspaneelin
asennusohje on ohjauspaneelin mukana. Vahinkojen välttämiseksi keittotasoon saa yhdistää vain
valmistajan hyväksymä ohjauspaneeli tai uuni.
21
ASENNUS
KEITTOTASON IRROTTAMINEN TYÖTASOSTA
1. Sulakkeet irrotetaan sähkötaulusta, jotta keittotaso
on jännitteetön.
2. Pakkelilasta tai vastaava asetetaan tason toiselle
sivulle kiinnittimien lähelle työtason suojaksi. Iso
ruuvitaltta tai vastaava työnnetään keittotason alle ja
taso nostetaan asennusaukosta.
Keittotaso vastaa palonormia Y (IEC 335-2-6). Vain
normin täyttävät yksiköt voidaan sijoittaa komerokaapin tai seinän läheisyyteen.
HUOM!
Tämä keittotaso saadaan yhdistää vain ohjaus
paneeliin SP 197-3 (230V) tai kalusteeseen sijoittettavaan uuniin SU445 (230V).
Liittäminen muuhun ohjaus paneelin tai uuniin
saattaa aiheuttaa henkilö- tai esinevahinkoja.
kuva 3
Tässä keittotasossa on 2 x 14 napainen liitin (kuva4).
Mikäli tasoon yhdistettävässä uunissa tai ohjauspaneelissa on 2 x 9 napainen liitin, käytetään
välilii-tintä, jonka nimikenumero = Art.no on 315
188 623 (230V).
kuva 4
22
SH 622-3 Prod. no. 941 565 113
SU 445
SP 197-3
23
Elektro Helios
09.1993 374 1020-01
Loading...
