Turvallisuus

FI

Uudessa pakastimessasi saattaa olla toimintoja, joita
edellisessä laitteessasi ei ollut.

Tutustu näihin kaapin käyttö- ja huolto-ohjeisiin
huolellisesti. Säilytä tämä ohjekirjanen. Sitä
tarvitaan, mikäli haluat myöhemmin myydä kaapin
tai antaa jollekulle.

Käyttö

· Tämä kaappi on tarkoitettu kotitalouden

tavanomaisten elintarvikkeiden säilytykseen
tässä oppaassa kerrotulla tavalla.

· Jääkaappi- tai pakastinosassa ei tule säilyttää

räjähtäviä kaasuja tai nesteitä. Nämä saattavat
räjähtää ja aiheuttaa henkilö- ja
materiaalivahinkoja.

· Kaapin takana ja sisällä olevat

jäähdytysjärjestelmän osat eivät saa osua teräviin
esineisiin. Mikäli jäähdytysjärjestelmään tulee
reikä, kaappi vaurioituu ja sisällä olevat
elintarvikkeet saattavat pilaantua.

· Älä säilytä pakastinosassa hiilihapotettuja juomia

tai pulloja. Lasipullot saattavat rikkoutua.

· Kaappi on painava. Kaapin reunat tai ulkonevat

osat voivat olla teräviä. Kaappia siirrettäessä on
toimittava varoen ja käytettävä aina hansikkaita.

Lapset

· Huolehdi siitä, etteivät pikkulapset pääse käsiksi

laitteen säätimiin tai kaapin sisäosiin.

Vanhan kaapin romuttaminen

Irrota pistotulppa pistorasiasta ja katkaise liitosjohto
kaapin puoleisesta päästä. Varmista, että kaikki lukot
ja salvat on irrotettu estääksesi pikkulasten
joutumisen kaapin sisälle. Varminta on irrottaa koko
ovi.
Varo, ettet vahingoita kaapin kylmäjärjestelmää.
Kaapin eristeet ja kylmäjärjestelmä saattavat sisältää
aineita, jotka vahingoittavat otsonikerrosta. Tämän
vuoksi kaappi on vietävä asianmukaiseen
kierrätyskeskukseen.
HUOM! Uudessa kaapissa ei ole otsonikerrosta
vahingoittavia aineita. Lisää tietoa löydät
käyttöohjeesta.
Asialliseen romuttamiseen liittyvää tietoa saat
kuntasi jätehuoltoa hoitavalta viranomaiselta.

Sisällysluettelo FI

Turvallisuus 13......................

Vanhan kaapin romuttaminen 13.................

Sisällysluettelo 13....................

Pakastimen kuvaus 14...............

Säätölaitteet 15...............................

Ennen kaapin käyttöönottoa 15.......

Pakastimen käyttö 16................

Kytke virta pakastimeen ja säädä oikea lämpötila 16.

Pakastimen sisälämpötila 16.....................

Virran katkaiseminen 16........................

Hälytykset ja muut ominaisuudet 16..............

Pakastus 16..................................

Pakasteiden säilytysaikoja 17....................

Kaapin sisätilat 17............................

Sulattaminen 17..............................

Käytännön ohjeita 18.................

Energiansäästövihjeitä 18.......................

Ympäristönäkökohtia 18........................

Ympäristön säästämiseksi 18....................

Hoito ja puhdistus 18................

Ilmanvaihtosäleikön irrotus 18...................

Puhdistus 19.................................

Pakastimen sulatus 19..........................

Valaistus - lampun vaihto 19....................

Kun kaappi on pois käytöstä 20..................

Jos kaappi ei toimi tyydyttävästi 20...

Takuu 21....................................

Kuluttajaneuvonta 21..........................

Huolto ja varaosat 21..........................

Tekniset tiedot 21....................

Asennus 21.........................

Liitäntäjohto 21...............................

Pakkauksen purkaminen 21.....................

Kuljetustuet 22...............................

Puhdistus ennen käyttöä 22.....................

Asennus 22..................................

Sähköliitäntä 23..............................

Oven kätisyyden vaihto 23......................

13

Elektro Helios 818 21 73-00/8

Pakastimen kuvaus

FI

4

1

2

3

1

1

1

5

Malli FG2913

1. Pakastimen laatikko

2. Lämpömittari

3. Pakastuslevy

4. Pakastimen kalenteri

5. Ilmanvaihtosäleikkö

Malli FG2813

1. Pakastimen laatikko

2. Ilmanvaihtosäleikkö

1

1

1

2

Malli FG3113

1. Pakastimen laatikko

2. Ilmanvaihtosäleikkö

1

1

1

1

2

Elektro Helios 818 21 73-00/8

14

1

2

1

3

1

1

1

5

Säätölaitteet

4

MIN

Malli FG3233

1. Pakastimen laatikko

2. Lämpömittari

3. Pakastuslevy

4. Pakastimen kalenteri

5. Ilmanvaihtosäleikkö

D

E

MAX

ABC

A. Lämpötilanvalitsin/termostaatti

Käytetään lämpötilan säätämiseen.

B. Pikapakastuspainike / Akustisen hälytyksen
kuittauspainike

10

D. Keltainen merkkivalo

Palaa, kun pikapakastus on toiminnassa.

E. Vihreä merkkivalo / varoitusvalo

Palaa vihreänä kun pakastimen lämpötila on
normaali. Vilkkuu punaisena kun jokin pakastimen

C. Pakastimen virtakytkin

hälytyksistä on toiminut.
Käytetään pakastimen toimintaan ja toiminnasta pois
kytkemiseen.

Ennen kaapin käyttöönottoa FI

Laita kaappi paikalleen ja puhdista se kappaleen
"Asennus" mukaisesti.

Ennen pistotulpan kytkemistä pistorasiaan
ja kaapin käynnistämistä ensimmäistä
kertaa on kaapin annettava seistä paikoillaan
noin neljä tuntia.
Tässä ajassa jäähdytysjärjestelmän neste
ehtii vakaantua.
Muussa tapauksessa kaapin kompressori
saattaa vaurioitua.

15

Elektro Helios 818 21 73-00/8

Pakastimen käyttö

Kytke virta pakastimeen ja säädä
oikea lämpötila

Käynnistys:

Aseta virrankatkaisin paneelin alapuolella asentoon
"ON"
Mikäli pakastimen sisälämpötila nousee
huoneenlämpöiseksi, kuuluu hälytysääni
hälytys painamalla hälytyksen kuittaus-painiketta.

Lämpötilan valinta:

Käännä valitsin haluttuun asentoon.
Min: Lämpötilan valitsimen alin arvo pitää kaapin

sisälämpötilan korkeimpana.

Max: Lämpötilan valitsimen ylin arvo pitää kaapin

sisälämpötilan alimpana.
Lämpötila-asetuksen muutoksen jälkeen anna kaapin
olla käynnissä 24 tuntia. Tässä ajassa kaapin sisäinen
lämpötila ehtii vakiintua.

Pakastimen sisälämpötila

Jotta ruokatarvike säilyy pitkään, on pakastimen
sisälämpötilan oltava -18°C tai alhaisempi.
Huomaa, että virrankulutus kasvaa lämpötilan
laskiessa.

. Kuittaa

FI

MIN

MAX

Virran katkaiseminen

Aseta virrankatkaisin paneelin alapuolella asentoon
"OFF"
Irrota pistotulppa pistorasiasta.

Hälytykset ja muut ominaisuudet

Lämpötilahälytys

Äänimerkki kuuluu ja punainen varoitusvalo
vilkkuu.Pakastimen lämpötila on asetettua
lämpöisempi.
Sulkeminen
Paina kuittauspainiketta.Ota selvää hälytyksen
syystä ja korjaa vika.Vihreä valo syttyy jälleen kun
lämpötila pakastimessa on asetetun mukainen.
"Ovi auki" hälytys
Jos ovi on auki yli 1 minuutin käynnistyy akustinen
hälytys.
Sulkeminen:
Paina kuittauspainiketta ja sulje ovi.

:

Pakastus

Paina pikapakastuspainiketta noin 24 tuntia ennen
pakastettavan ruokatarvikkeen laittamista
pakastimeen.
Pikapakastuspainiketta ei tarvitse painaa, mikäli
pakastettavana on ainoastaan pieniä
ruokatarvikemääriä.
Pakastaminen:
Pidä painike alhaalla noin kahden sekunnin ajan
kunnes pikapakastuksen merkkivalo syttyy.

MAX

MAX

MIN

10

MIN

16

Elektro Helios 818 21 73-00/8

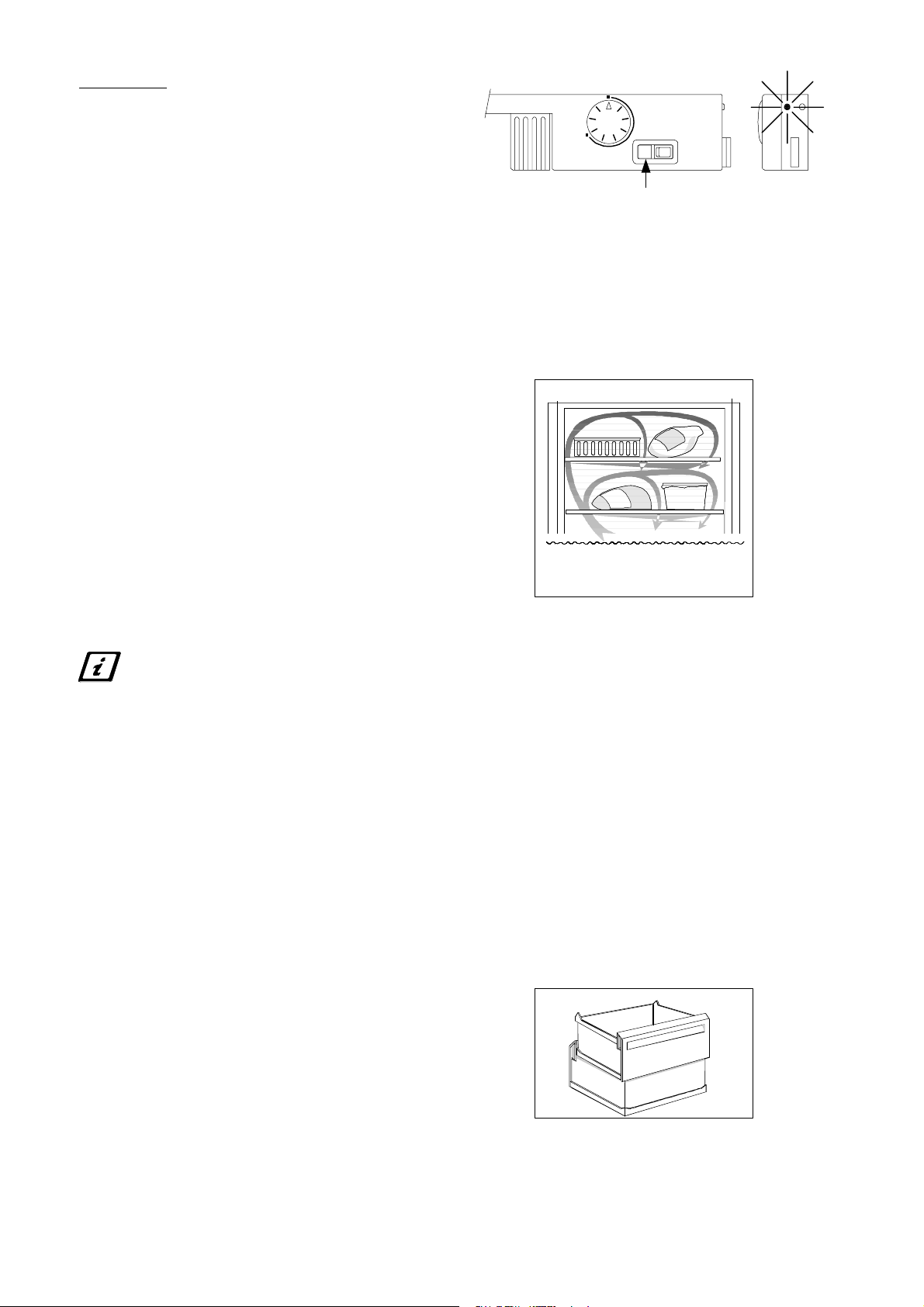

Sulkeminen:

r

m

p

p

Pikapakastusvaihe päättyy automaattisesti noin 50
tuntia painikkeen painamisen jälkeen.
Pikapakastusvaihe voidaan lopettaa painamalla pika
pakastuspainiketta uudelleen.
Pidä painike alhaalla noin kahden sekunnin ajan
kunnes merkkivalo sammuu.
Keltainen pikapakastuksen merkkivalo palaa niin
kauan kuin pakastusvaihe on päällä.

Pakastamiseen liittyviä käytännön ohjeita

· Tuotteiden pakastaminen tapahtuu ylähyllyllä,

tai tämän alla olevalla hyllyllä.

· Laita ruokatarvikkeet suoraan pakastushyllyille.

· Asettele ruokatarvikkeet siten, että kylmä ilma

pääsee kiertämään vapaasti niiden välissä.

· Älä laita pakastettavaa ruokatarviketta suoraan

kiinni jo pakastuneeseen tuotteeseen.
Pakastettavan ruokatarvikkeen lämpö saattaa
sulattaa jo pakastunutta ruokatarviketta.

· Kun ruokatarvikkeet ovat pakastuneet, laita ne

mahdollisimman tiiviisti toisiaan vasten. Näin ne
säilyvät mahdollisimman pitkään kylminä esim.
sähkökatkoksen sattuessa.

· Älä pakasta liian suuria määriä kerrallaan.

Laitteen pakastusteho on ilmoitettu teknisissä
tiedoissa.

MIN

MAX

Va

ista, ettäkaa
lämpötila pysyy asetetun mukaisena
vuorokauden ensikäynnistyksestä.
Käytä pakastinta tuoreiden ruokatarvik­keiden pakastukseen vasta tämän jälkeen.

itoimii ja että

Pakasteiden säilytysaikoja

Kaupasta ostetut valmiit pakasteet: Noudata
pakkauksessa annettuja ohjeita.
Kotona pakastetut ruokatarvikkeet:
Rasvaisia ja suolaisia ruokatarvikkeita ei tule
säilyttää pakastettuna kauempaa kuin kolme
kuukautta. Keitetty ja vähärasvainen ruoka säilyy
pakastettuna noin kuusi kuukautta. Rasvaton ruoka
ja marjat säilyvät pakastimessa noin vuoden.

Kaapin sisätilat

Pakastimen laatikot

Pakastimen laatikoiden ansiosta on halutun tuotteen
löytäminen nopeaa ja helppoa. Tilan lisäämiseksi
voidaan laatikot poistaa ja tuotteet sijoittaa suoraan
hyllyille. Ylähyllyä lukuun ottamatta voidaan
kaikille hyllyille sijoittaa tuotteita, jotka tulevat 20
mm hyllyn etureunan yli. Näin saadaan pakastimen
suurin mahdollinen tila käyttöön.
Alinta laatikkoa ei tule poistaa. Se on tarpeen, jotta
varmistetaan riittävä ilmankierto.

Sulattaminen

Ruokatarvikkeet on parasta sulattaa jääkaapissa.
Aseta ruokatarvike syvälle lautaselle, jotta sulavasta
tuotteesta irtoava neste ei pääse valumaan kaapin
sisätiloihin. Ruoan nopea sulattaminen tapahtuu
asettamalla se huoneenlämpöön tai kylmään veteen.
Mikäli ruoan sulattaminen tapahtuu
mikroaaltouunissa, noudata laitteen valmistajan
ohjeita.

Elektro Helios 818 21 73-00/8

17

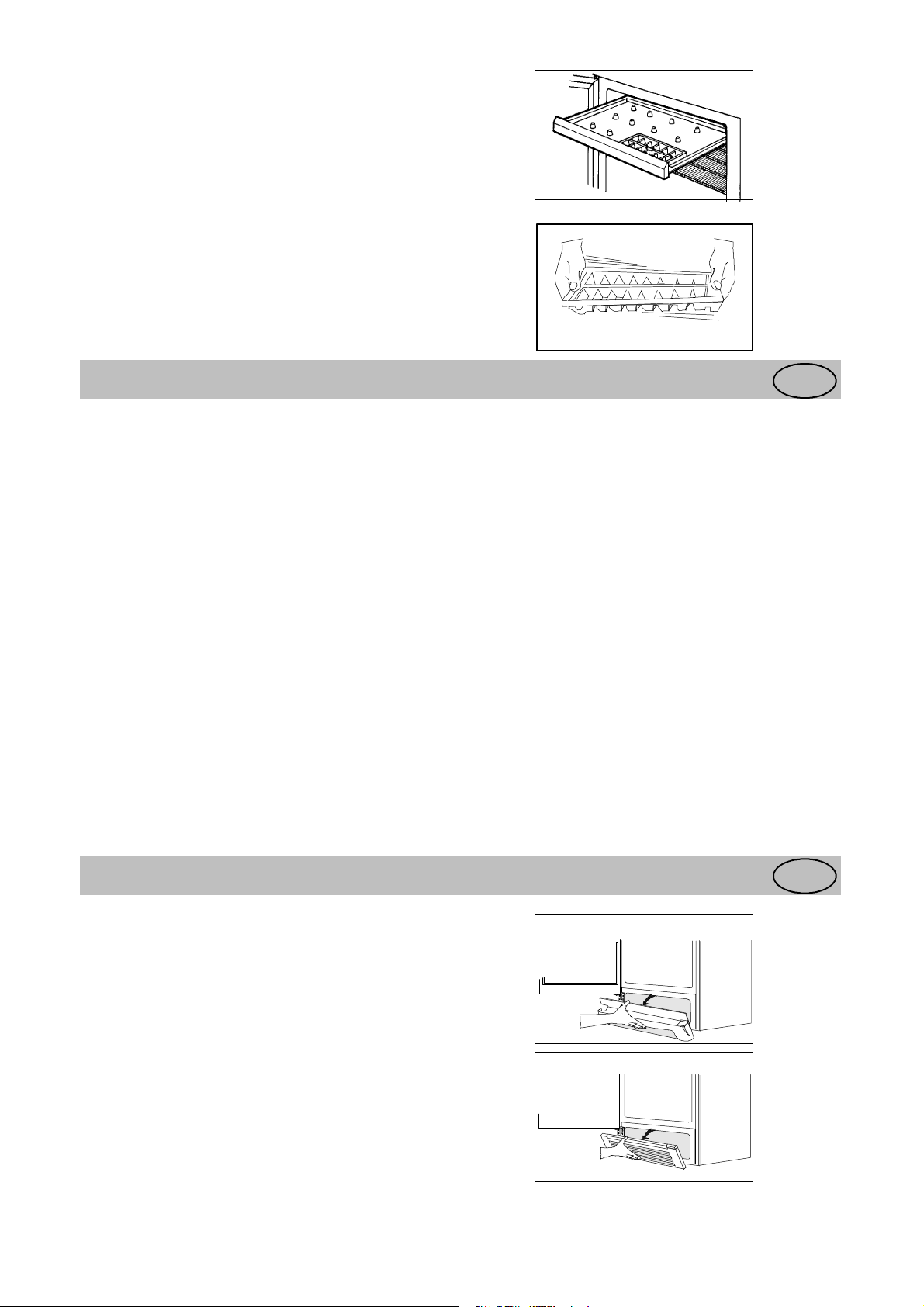

Pakastuslevy

Käytä pakastuslevyä marjojen ja vihannesten
pakastamiseen. Tuotteet pakastuvat täysin noin
neljässä tunnissa, jonka jälkeen ne voidaan pakata
tavalliseen tapaan. Näin pakastettu ruoka ei tartu
yhteen, jolloin pakkauksen sisällöstä on helpompi
käyttää vain tarvittava määrä

Eräät mallit

Jääpalarasiat

Täytä jääastiat korkeintaan ¾, koska vesi jäätyessään
laajenee. Irrota jääpalat vääntämällä rasiaa varovasti.
Mikäli jääpaloja säilytetään pitkään, ne kuivahtavat
ja niiden maku kärsii. Poista vanhat jääkuutiot ja
valmista uusia tarpeen mukaan.

.

Käytännön ohjeita FI

Energiansäästövihjeitä

· Kaapin sijoituspaikka on valittava huolella. Katso

kappale "Asennus". Oikein sijoitettuna laite
kuluttaa vähemmän energiaa.

· Vältä kaapin oven tarpeetonta avaamista, älä

myöskään pidä sitä auki pitkiä aikoja.

· Tarkista, että kaapin ovi on kunnolla kiinni.

· Sulata pakastetut ruokatarvikkeet jääkaapissa;

näiden kylmyys vähentää jääkaapin
virrankulutusta.

· Imuroi kaapin takana sijaitsevat kompressori ja

jäähdytysjärjestelmä noin kerran vuodessa.

· Jäähdytä ruokatarvikkeet jääkaapissa ennen kuin

laitat ne pakastimeen.

· Vältä tarpeetonta huurtumista pakkaamalla kaikki

ruokatarvikkeet tiiviisti.

· Pakastuksen yhteydessä noudata tarkasti

kappaleessa "Pakastimen käyttö" annettuja
ohjeita. Näin säästyt turhalta energian­kulutukselta.

· Älä käytä pakastinta tarpeettoman kylmänä.

Sopiva pakastinlämpötila on -18°C - -20°C .

· Sulata pakastin, kun huurrekerroksen paksuus on

3-5 mm.

· Varmista, että oven tiiviste on ehjä ja pidä se

aina puhtaana.

Ympäristönäkökohtia

· Kaapin eriste ja laitteen

kylmäaine eivät vahingoita otsonikerrosta.

· Pakkauksen kaikki osat ovat kierrätettäviä.

· Kaappi on suunniteltu siten, että se on helppo

purkaa kierrätystä varten.

Ympäristön säästämiseksi

· Vie pakkaus sekä käytetyt jääkaapit ja

pakastimet kierrätyslaitokseen. Kysy lisätietoja
paikkakuntasi viranomaisilta tai laitteen
jälleenmyyjältä.

· Säilytä elintarvikkeet purkeissa, astioissa ja

pakkauksissa, joita voidaan käyttää monta kertaa.

· Käytä kaapin puhdistukseen mietoa

astianpesuainetta.

· Noudata "Energiansäästövihjeitä".

Hoito ja puhdistus

Ilmanvaihtosäleikön irrotus

Ilmanvaihtosäleikkö voidaan irrottaa esim.
puhdistusta varten.
Ilmanvaihtosäleikön irrotuksen yhteydessä tulee
oven olla auki. Napsauta säleikön yläreuna auki
vetämällä säleikköä samanaikaisesti ulos- ja
alaspäin. Vedä säleikkö tämän jälkeen suoraan ulos,
jolloin se irtoaa.

Eräät mallit

Napsauta ilmanvaihtosäleikkö auki vetämällä sitä
itseesi päin.

FI

Elektro Helios 818 21 73-00/8

18

Puhdistus

k

Puhdista kaappi säännöllisesti.
Kytke virta pois kaapista ja irrota pistotulppa
pistorasiasta tai, vaihtoehtoisesti, poista sulake.
Poista irtonaiset osat ja pese ne käsin. Pyyhi kaappi
ulkoa ja sisältä sekä oven tiiviste. Käytä pehmeää
pyyhettä ja haaleaan veteen lisättyä mietoa
astianpesuainetta. Älä sulje ovea ennen kuin kaappi
on sisältä kokonaan kuiva.
Irrota ilmanvaihtosäleikkö (katso kappale
"Ilmanvaihtosäleikön irrotus") ja imuroi kaapin alla
oleva alue. Siirrä kaappi etäämmälle seinästä ja
imuroi sen takana oleva alue, jäähdytysjärjestelmä
sekä kompressori.

Kaappia siirrettäessä on lattian
naarmuttamisen välttämiseksi
suositeltavaa nostaa kaappia etureunasta.

Pakastimen sulatus

Pakastimen hyllyille ja yläosaan kertyy huurretta.
Sulata pakastin, kun huurrekerroksen paksuus on
noin 3-5 mm.

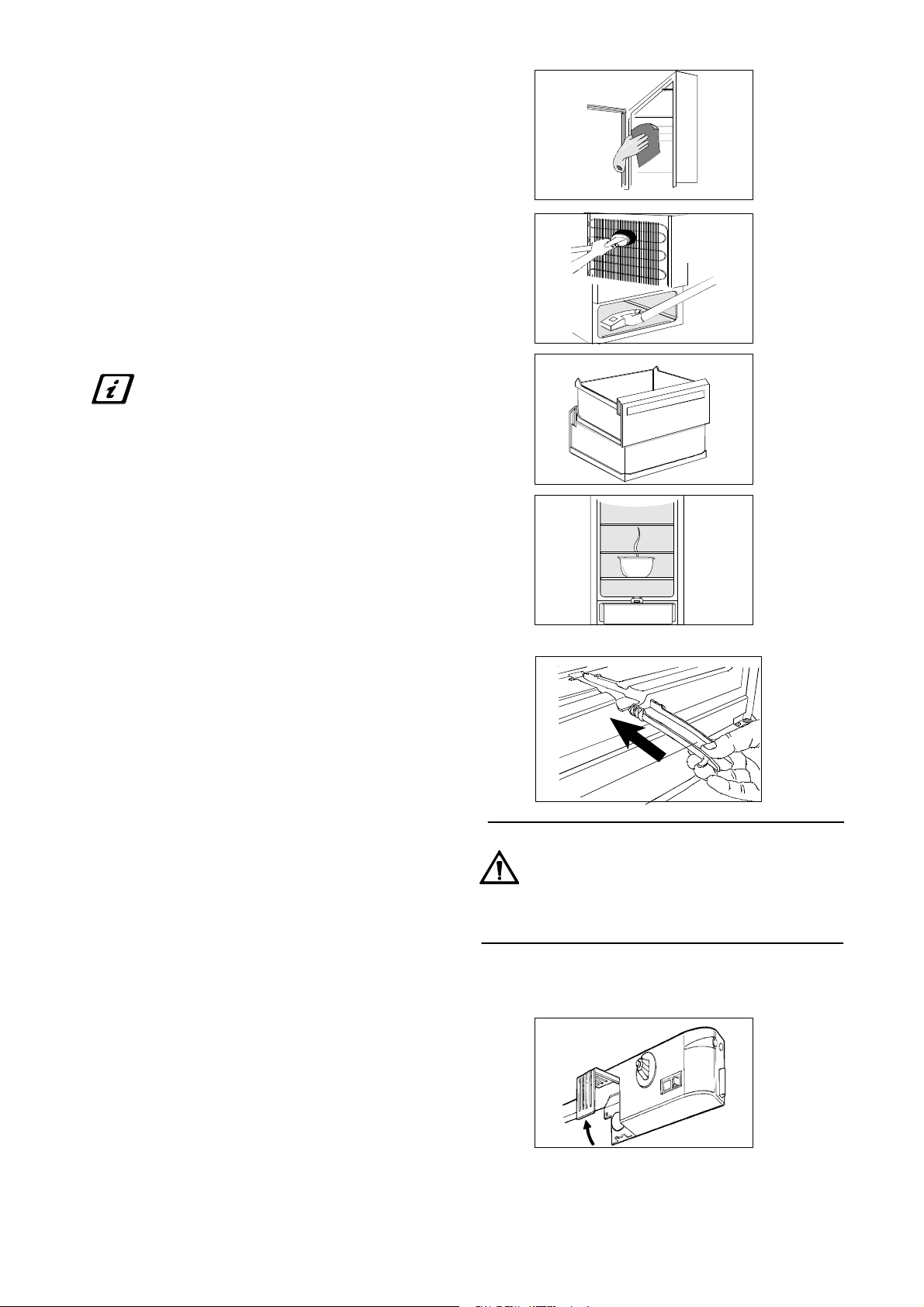

Poista pakastimen laatikot. Käännä laatikoita puoli
kierrosta siten, että ylempi laatikko toimii alemman
laatikon kantena. Suojaa laatikot esim. käärimällä ne
sanomalehteen tai huovan sisään.
Pakasteet voi pakata tiiviisti toisiaan vasten ja pitää
ne viileässä paikassa, esim. jääkaapissa.
Sulatusta voidaan nopeuttaa asettamalla pakastimeen
kuumalla, ei kiehuvalla, vedellä täytetty astia tai
astioita.
Irrota sulamisvesikouru ja asenna se kuvan
mukaisesti. Aseta sen alle pakastimen alalaatikko,
jonne sulavesi voidaan kerätä.
Irrota jää varovasti muovi- tai puukaapimella, kun
jää on alkanut sulaa. Älä koskaan käytä teräviä tai
naarmuttavia välineitä.
Kun jää on kokonaan sulanut, kuivaa pakastin ja
laita sulamisvesikouru takaisin paikalleen.
Kytke virta pakastimeen ja laita pakastetut
ruokatarvikkeet takaisin.

Valaistus - lampun vaihto

Kaapin valaistus syttyy automaattisesti, kun kaapin
ovi avataan. Irrota pistoke pistorasiasta ennen
lampun vaihtamista.
Nosta lampun säleikkö pois.
Käytä samantyyppistä lamppua; kanta E14, teho
enintään 25 W.
Käytä kaapin sisävaloa vaihdettaessa alkuperäistä
vastaavaa lamppua. Lasiosan halkaisijan tulee
kannan kohdalla olla vähintään 18 mm. Näin lamppu
tulee tiiviisti pidikkeen kumitiivistettä vasten.

Sulatuksen nopeuttamiseen ei saa käyttää
hiustenkuivaajaa tai muuta lämmityslaitetta.
Liika kuumuus saattaa vahingoittaa kaapin
sisätilojen muoviosia ja laitteen sähköosiin
voi päästä kosteutta, jolloin on olemassa

öiskunvaara.

säh

Elektro Helios 818 21 73-00/8

19

Kun kaappi on pois käytöstä

Kytke virta pois kaapista ja irrota pistotulppa
pistorasiasta tai, vaihtoehtoisesti, poista sulake.
Puhdista kaappi kappaleen "Puhdistus" mukaisesti.
Jätä ovi raolleen, sillä muuten kaappiin saattaa
muodostua ummehtunut haju.

Mikäli kaappi pidetään toiminnassa, pyydä jotakuta
tarkistamaan tilanne, jotta elintarvikkeet eivät pääse
pilaantumaan esim. sähkökatkoksen sattuessa.

Jos kaappi ei toimi tyydyttävästi FI

Jos kaappi ei toimi niinkuin pitäisi, voi syynä olla asia, jonka itse voit korjata. Lue tarkoin ja noudata
seuraavaa taulukkoa, niin vältyt turhilta huoltokäynneiltä.

Ongelma Mahdollinen syy/Toimenpide ehdotus

Pakastimessa on liian lämmintä. Aseta kylmempi lämpötila.

Tarkista, että ovi on kunnolla kiinni ja että tiiviste on ehjä ja
puhdas.
Lämpöisiä ruokatarvikkeita on laitettu pakastimeen. Odota
muutama tunti ja tarkista lämpötila uudelleen.
Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään
niiden välissä.

Pakastimessa on liian kylmää. Aseta lämpöisempi lämpötila.

Pakastus voi olla toiminnassa.

Muodostuu paljon huurretta ja jäätä. Tarkista, että ovi on kunnolla kiinni ja että tiiviste on ehjä ja

puhdas.

Kompressori käy jatkuvasti. Aseta lämpöisempi lämpötila.

Tarkista, että ovi on kunnolla kiinni ja että tiiviste on ehjä ja
puhdas.
Kaapin ympäristön lämpötila on normaalia huonelämpötilaa
korkeampi.

Kaappi ei toimi lainkaan. Jäähdytys ja
valo eivät toimi. Merkkivalot eivät toimi.

Kaapin äänitaso on liian korkea. Jäähdytysjärjestelmässä muodostuu normaalisti jonkun verran

Virtakatkos Älä avaa kaappia turhaan. Jos katkoksen oletetaan kestävän

Kaappiin ei ole kytketty virtaa.
Kaappiin ei tule virtaa (kokeile liittämällä pistorasiaan jokin
muu sähkölaite).
Sulake on rikki.
Pistotulppa ei ole kunnolla pistorasiassa.

ääntä. Sykkivä ääni syntyy, kun kaappi on käynnissä ja
kylmäaine kiertää jäähdytysjärjestelmässä. Kun kompressori
käynnistyy ja pysähtyy saattaa termostaatista kuulua
napsahduksia.
Jos äänitaso koetaan häiritseväksi:
Taivuta varovasti putkisilmukoita kaapin takana niin että ne
eivät kosketa toisiaan.
Aseta mahdollisesti pudonneet vaimentimet (kaapin ja
putkiston välissä) takaisin paikoilleen.
Noudata tarkoin kappaleen "Asennus" ohjeita.

kauan, tulee ruokatarvikkeet mahdollisuuksien mukaan siirtää
toimivaan kaappiin.
Jos ruokatarvikkeet ovat kovia sähkökatkoksen jälkeen,
voidaan ne pakastaa heti uudelleen. Jos elintarvikkeet ovat
sulaneet ja näyttävät edelleen hyvälaatuisilta ja tuoksuvat niin
kuin pitäisi, ne on kypsennettävä ennen käyttöä tai uudelleen
pakastamista.

20

Elektro Helios 818 21 73-00/8

Takuu

Tuotteella on kahden (2) vuoden takuu.
Takuuehdot noudattavat alan yleisiä ehtoja ja
niitä on saatavissa myyjäliikkeestä tai
maahantuojalta. Ostokuitti säilytetään, koska
takuun alkaminen määritetään ostopäivän
mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
* aiheettomasta valituksesta
* ellei käyttöohjetta ole noudatettu.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin
saat vastauksen kuluttajaneuvonnastamme
soittamalla numeroon 0200-2662 (0,1597e/min
+ pvm). Voit olla yhteydessä kuluttajaneuvontaan
myös sähköpostitse osoitteessa,
[e-mail].

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset

on annettava valtuutetun huoltoliikkeen tehtäväksi.
Lähimmän valtuutetun huoltoliikkeen numeron
löydät soittamalla numeroon 0200-2662
(0,1597e/min + pvm), * tai katsomalla
puhelinluettelon keltaisilta sivuilta kohdasta
"kodinkoneiden huoltoa".
Varmistaaksesi laitteesi moitteettoman toiminnan
vaadi aina käytettäväksi sopivinta, siis
alkuperäistä varaosaa.
* Mainitse soittaessasi tuotteen merkki. Kopioi
arvokilvestä tuotteen tiedot alla olevaan kohtaan,
niin ne löytyvät helposti, jos sinun pitää ottaa
yhteys huoltoliikkeeseen.

MOD (Malli):.....................................................

PROD.NO (Tuotenumero):..................................

SER:NO (Sarjanumero):.....................................

Ostopäivä............................................................

Tekniset tiedot

Malli FG2813/FG2916 FG3113/FG3233

Nettotilavuus 225 l 267 l

Leveys 595 mm 595 mm

Korkeus 1550 mm 1750 mm

Syvyys 600 mm 600 mm

Energiankulutus 383 kWh/vuosi 416 kWh/vuosi

Energialuokka B B

Nimellisteho 150 W 120 W

Pakastusteho 24 kg/24 t 24 kg/24 t

Asennus

Liitäntäjohto

Jos tuotteen liitäntäjohto vahingoittuu, johdon saa
vaihtaa vain asennusoikeudet omaava huoltoliike tai
henkilö, henkilövahingon välttämiseksi.

FI

FI

Pakkauksen purkaminen

Tarkista, että kaappi on virheetön ja
vahingoittumaton. Kuljetusvaurioista on välittömästi
ilmoitettava kaapin jälleenmyyjälle. Vie pakkaus
kierrätyspisteeseen. Pyydä lisätietoja paikkakuntasi
vastaavalta viranomaiselta tai laitteen
jälleenmyyjältä.

Älä anna lasten leikkiä pakkauksella.
Muovikelmu saattaa aiheuttaa
tukehtumisvaaran.

Elektro Helios 818 21 73-00/8

21

Kuljetustuet

Irrota teipit ja kuljetustuet:

· oven sivuilta

· oven saranoiden sisältä

Eräiden kaappimallien alla on vaimennustyyny. Älä
poista sitä.

Puhdistus ennen käyttöä

Puhdista kaapin sisäosat käyttäen haaleaa vettä,
mietoa astianpesuainetta ja pehmeää pyyhettä.

Asennus

HUOM! Kaappia paikalleen asennettaessa, suojaa
lattia naarmuttamisen välttämiseksi.

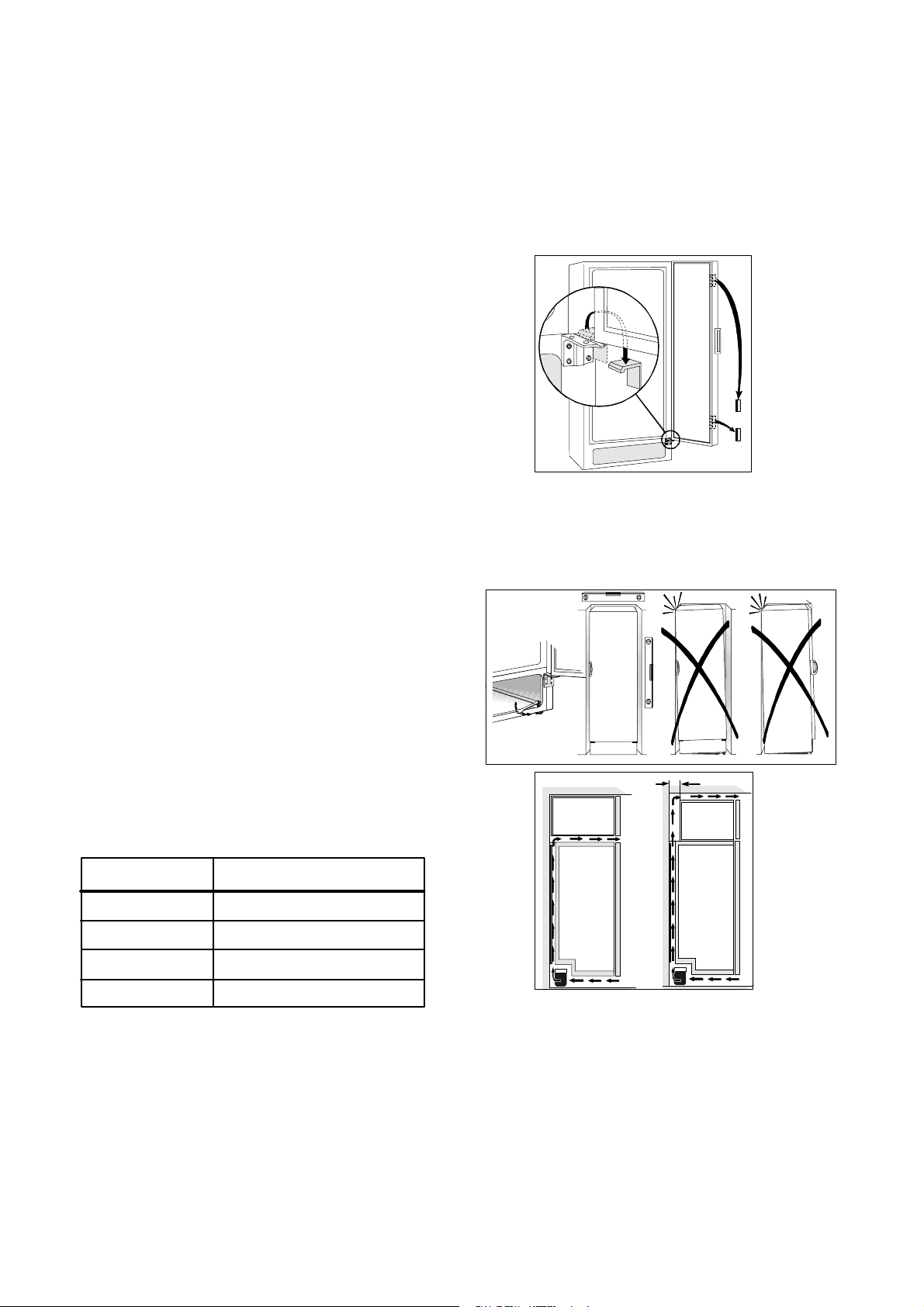

Jotta laite toimisi kunnolla, varmista että:

· kaappi sijoitetaan kuivaan ja viileään paikkaan ja

ettei siihen pääse kohdistumaan suoraa
auringonvaloa.

· kaappi tulee etäälle lämmönlähteistä, kuten esim.

liesi tai astianpesukone.

· kaappi on sijoitettu suoraan ja kaikkien neljän

kulmansa varassa. Kaappi ei saa nojata seinään.
Säädä jalkojen korkeus tarpeen mukaan
toimitukseen kuuluvalla säätöavaimella.

· ilma pääsee kiertämään vapaasti kaapin ympärillä

· kaapin alla ja takana olevat ilmakanavat

eivät peity. Kaapin yläpuolella olevan ilmatilan
tulee olla vähintään 4 cm. Tämä ilmatilan

tulee sijaita joko
a) suoraan kaapin yläpuolella, tai
b) kaapin yläosan takana ja yläpuolella. Tässä

tapauksessa kaapin takana tulee olla vapaata

ilmatilaa vähintään 50 mm.

· kaappi sijoitetaan paikkaan jonka ympäristön

lämpötila vastaa ilmastoluokkaa*, jota varten laite
on suunniteltu
* katso arvokilvestä kaapin sisällä.
Allaolevasta taulukosta ilmenee mikä ympäristön
lämpötila kuuluu mihinkin ilmastoluokkaan.

Ilmastoluokka

ympäristön lämpötiloille

a)

b)

50mm

SN

N

ST

T

+10°C - +32°C

+16°C - +32°C

+18°C - +38°C

+18°C - +43°C

Mikäli kaappi sijoitetaan nurkkaan siten, että oven
saranapuoli on seinään päin, tulee seinän ja kaapin
väliin jäädä vähintään 10 mm rako. Näin ovi aukeaa
riittävästi, jotta laatikot saadaan vedettyä ulos.

Pistotulppa tulee olla saavutettavissa sen jälkeen kun
kaappi on paikoillaan.

Elektro Helios 818 21 73-00/8

22

Sähköliitäntä

Kytke kaappi maadoitettuun pistorasiaan.
Jännite: 230 V.
Sulake: 10 A.
Katso tiedot laitteen arvokilvestä. Kilpi sijaitsee
kaapin sisällä vasemmalla puolella.

1

Oven kätisyyden vaihto

1. Sulje kaappi ja irrota pistotulppa pistorasiasta.

2. Irrota ilmanvaihtosäleikkö. Säleikössä on
irrotettava osa. Irrota se, asenna vastakkaiselle
puolelle.

3. Kaappia kyljelleen laskettaessa on suositeltavaa
laittaa sen alle pehmeä tuki, joka pitää sen irti
lattiasta. Näin menetellen kaapista saa paremman
otteen ja sen nostaminen takaisin pystyyn on
helpompaa.

4. Kaapin yläosa. Irrota saranatappi ja ruuvinsuojus.

5. Kaapin alaosa. Avaa saranan ruuvit. Irrota
saranatappi ja muovisuojus. Kiinnitä sarana oven
vastakkaiselle puolelle.

6. Kiinnitä ilmanvaihtosäleikkö takaisin paikoilleen.

7. Avaa kädensijan ruuvit. Paina vastakkaisella
puolella olevat muovitulpat varovasti reikiinsä
tuurnaa apuna käyttäen. Kiinnitä kahva tulpanreikiin.
Paina toimitetut muovitulpat reikiin, joissa kahva oli
aikaisemmin.

2

3

4

5

7

8. Nosta kaappi takaisin pystyasentoon. Varmista
että se seisoo suorassa. Katso kappale "Asennus".

23

Elektro Helios 818 21 73-00/8

bдЙЕнкздмсJвзеЕЙкеЙе=®к=о®кдЗЙел=лн∏клн~=нбддоЙкв~кЙ=~о=ЬмлЬ™ддлг~лвбеЙк=зЕЬ=мнкмлнебеЦ=С∏ê=â∏âI=êÉåÖ∏кбеЦ=л~гн=лвзЦлJ
зЕЬ=нк®ЗЦ™кЗллв∏нлЙдK=jЙк=®е=RR=гбдазеЙк=йкзЗмвнЙк=Ск™е=bдЙЕнкздмсJвзеЕЙкеЙе=Eлзг=вудлв™йI=лйбл~кI=но®ннг~лвбеЙкI
З~гглмЦ~кЙI=гзнзкл™Ц~к=зЕЬ=Цк®лвдбйй~кЙF=л®дал=о~каЙ=™к=нбдд=Йнн=о®кЗЙ=~о=NOM=гбда~кЗЙк=вкзезк=б=∏оЙк=NRM=д®еЗЙк=кмен=ЬЙд~
о®кдЗЙеK

bдЙЕнкздмсJвзелЙкеб=зе=г~~бдг~е=лммкбе=вЙбннб∏JI=лббозмлJ=а~=йммн~кЬ~взеЙбЗЙе=о~дгблн~а~K=bдЙЕнкздмсбе=нмзннЙбн~
гууЗ®®е=удб=NRM=г~~лл~=угй®кб=г~~бдг~~=омзлбнн~бе=удб=RR=гбдаззе~~=в~йй~дЙнн~=E ггK=а®®в~~ййЙа~I=дбЙлб®I
йЙлмвзеЙбн~I=й∏дуебгмкЙбн~I=гззннзкбл~Ьза~=лЙв®=кмзЬзедЙбввмкЙбн~F=еK=NQ=гбда~кЗбе=Зздд~кбе=~козлн~K

Elektro Helios

S-- 105 45 Stockholm
www.elektro--helios.se

MARIESTAD DT--AV
