XK0017H.fm Handleiding NEDERLANDS
NEDERLANDS
1. Het apparaat in een oogopslag
2
1
3
4
17
16
15
14
O OFF
AUTO
5
6
7
8
1 Luchtfilterbehuizing
2 Compressor
3 Hoofdschakelaar
4 Veiligheidsklep
5 Keteldrukmeter
6 Regeldrukmeter
13
12
11
7 Persluchtaansluiting voor gere-
gelde, gefilterde perslucht
8 Slangtrommel met perslucht-
slang
9 Snoer
10 Persluchtaansluiting voor onge-
regelde, ongefilterde perslucht
11 Filterdrukregelaar
9
10
12 Drukregelaar
13 Aftapplug voor condenswater
van het drukvat
14 Drukvat
15 Olieaftapplug
16 Oliekijkglas
17 Olievulopening
24
NEDERLANDS
Inhoudstafel
1. Het apparaat in een
oogopslag ................................24
2. Lees dit eerst! ..........................25
3. Veiligheid..................................25
3.1 Voorgeschreven gebruik van
het systeem ...............................25
3.2 Algemene
veiligheidsvoorschriften .............25
3.3 Veiligheidsvoorzieningen...........26
4. Bediening .................................26
4.1 Netaansluiting............................26
4.2 Perslucht genereren .................. 26
5. Service en onderhoud .............27
5.1 Regelmatig onderhoud ..............27
5.2 Afkortzaag opbergen .................28
6. Beschikbare accessoires... 28/64
7. Problemen en storingen ......... 29
8. Herstelling ................................30
9. Milieubescherming ..................30
10. Technische gegevens .............30
2. Lees dit eerst!
• Voordat u het apparaat in gebruik
neemt moet, u eerst de handleiding
lezen en daarbij vooral aandacht
besteden aan het hoofdstuk „veiligheidsvoorschriften”.
• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan
moet u daar onmiddellijk uw leverancier van op de hoogte stellen. In
dat geval mag u het apparaat niet in
gebruik nemen!
• De verpakking moet, conform de
lokale wetgeving inzake de bescherming van het milieu, met een
bevoegde ophaaldienst meegegeven worden.
• Bewaar deze handleiding. In geval
van twijfel kunt u de handleiding
opnieuw raadplegen. Als de compressor voor professionele doeleinden wordt gebruikt, moet u alle
inspectiebewijzen van de persluchtcomponenten bewaren.
• Als u het apparaat uitleent of doorverkoopt, dan moet u deze handleiding erbij voegen.
3. Veiligheid
3.1 Voorgeschreven gebruik
van het systeem
Dit apparaat produceert perslucht voor
persluchtaangedreven gereedschap.
Het gebruik ervan in de medische sector
en de levensmiddelensector evenals het
vullen van zuurstofflessen is verboden.
Explosieve en ontvlambare gassen of
gassen die de gezondheid schaden,
mogen niet aangezogen worden. In
ruimten met gevaar voor explosie mag
het apparaat niet gebruikt worden.
Elk ander gebruik is verboden. Niet toegelaten gebruik, wijzigingen aan het
apparaat of het gebruik van onderdelen
die niet door de fabrikant goedgekeurd
zijn, kunnen onvoorspelbaar persoonlijk
letsel veroorzaken!
Kinderen, jongeren en niet opgeleide
personen mogen het apparaat en het
hierop aangesloten persluchtgereedschap niet gebruiken.
3.2 Algemene veiligheidsvoorschriften
Houdt u zich bij gebruik van dit elektrische toestel aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiële schade te
voorkomen.
Volg de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.
Houd de met het apparaat meegeleverde documenten zorgvuldig bij.
Volg eventueel de richtlijnen of ongevalpreventievoorschriften van de beroepsvereniging inzake de omgang met compressoren en persluchtgereedschap.
A
Algemeen gevaar!
Houd uw werkplek in orde – een wanordelijke werkplek kan ongevallen tot
gevolg hebben.
Wees aandachtig. Let op wat u doet. Ga
verstandig te werk. Gebruik het elektrische toestel niet, wanneer u niet geconcentreerd bent.
Houd rekening met de omgevingsfactoren.
Zorg dat er goede verlichting is.
Zorg voor een goede lichaamshouding.
Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u altijd
goed in evenwicht bent.
Zorg ervoor dat het elektrische toestel
stabiel staat en niet kan omkippen (bandendruk controleren).
Gebruik het elektrische toestel niet in de
nabijheid van ontvlambare vloeistoffen
of gassen.
Houd kinderen buiten het bereik van de
werkplek. Zorg ervoor dat geen andere
personen het gereedschap of het snoer
kunnen aanraken.
Zorg dat u het elektrische toestel niet
overbelast – gebruik dit elektrische toestel uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld wordt.
Gevaar door elektrische
B
stroom!
Stel het elektrische toestel niet bloot aan
regen.
Gebruik dit elektrische toestel niet in een
vochtige of natte omgeving.
Vermijd dat u tijdens werkzaamheden
met dit toestel in contact komt met
geaarde elementen zoals radiatoren,
buizen, ovens, koelkasten.
Gebruik het snoer niet voor doeleinden
waarvoor het niet bedoeld is.
A
Gevaar voor verwondingen
door perslucht die ontsnapt en door
onderdelen die door perslucht worden meegesleurd!
Richt de perslucht nooit op mensen of
dieren!
Controleer of alle gebruikte persluchtgereedschap en accessoires voor de
gebruikte werkdruk geschikt zijn of via
drukregelaars aangesloten zijn.
Let er bij het losdraaien van de snelkoppeling op, dat de perslucht in de persluchtslang plotseling vrijkomt. Hou
daarom het los te maken uiteinde van de
persluchtslang vast.
Zorg dat alle schroefverbindingen steeds
vast aangehaald zijn.
Voer nooit zelf herstellingen aan het
apparaat uit! Herstellingen van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.
Gevaar door oliehoudende
A
perslucht!
Gebruik de oliehoudende perslucht uitsluitend voor persluchtgereedschap, dat
voor oliehoudende perslucht bedoeld is.
Gebruik een persluchtslang voor oliehoudende perslucht niet voor persluchtgereedschap dat niet voor oliehoudende perslucht bedoeld is. Vul geen
autobanden etc. met oliehoudende perslucht.
A
Gevaar voor brandwonden aan
de oppervlakken van de persluchtvoerende onderdelen!
Laat het toestel afkoelen, alvorens met
de onderhoudswerkzaamheden te
beginnen.
A
Gevaar voor verwondingen en
kneuzingen aan bewegende onderdelen!
Neem het apparaat nooit in gebruik zonder gemonteerde veiligheidsvoorziening.
Houd er rekening mee dat het apparaat
automatisch opstart, wanneer de minimale druk overschreden wordt! Controleer of het apparaat van het stroomnet
gekoppeld is, alvorens onderhoudswerkzaamheden uit te voeren.
Zorg dat er zich bij het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen gereedschap of losse onderdelen meer in het elektrische toestel
bevinden.
25
NEDERLANDS
Grijp bij het op- of afwikkelen van de
persluchtslang niet tussen de handkruk
en de transportgreep.
Gevaar door onvoldoende vei-
A
ligheidsuitrusting!
Draag oordoppen.
Draag een veiligheidsbril.
Draag een stofmasker bij werkzaamheden waarbij stof vrijkomt of bij ontwikkeling van nevels die de gezondheid kunnen schaden.
Draag aangepaste werkkledij. Bij werkzaamheden buiten zijn antislipschoenen
aanbevolen.
Gevaar door gebreken aan het
A
elektrische toestel!
Zorg dat het elektrische toestel evenals
het toebehoren goed onderhouden worden. Neem hierbij de onderhoudsvoorschriften in acht.
Controleer het elektrische toestel voor
elk gebruik op eventuele beschadigingen: de correcte werking van veiligheidsinrichtingen en licht beschadigde
delen moet worden gecontroleerd. Controleer of de scharnierende onderdelen
correct functioneren en niet klemmen.
Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een feilloze bediening van het
elektrische toestel te garanderen.
Laat beschadigde beveiligingen of
onderdelen deskundig en door een
gekwalificeerde vakman herstellen of
vervangen. Laat beschadigde schakelaars in een reparatiedienst vervangen.
Gebruik dit elektrische toestel niet, wanneer u de schakelaar niet kan in- en uitschakelen.
Zorg ervoor dat er zich geen oliën of vetten op de handgrepen bevinden en dat
deze droog blijven.
3.3 Veiligheidsvoorzieningen
Veiligheidsklep
AUTO
O OFF
4. Bediening
4.1 Netaansluiting
Gevaar! Elektrische spanning
B
Gebruik de machine uitsluitend
in een droge omgeving.
Sluit de machine enkel aan op een
stroombron die voldoet aan de onderstaande voorwaarden:
− de stopcontacten zijn reglementair geïnstalleerd, geaard en
goedgekeurd;
− zekering conform de technische
gegevens.
Het snoer moet zo gelegd worden dat
de schaafwerkzaamheden niet
bemoeilijkt worden, en dat het snoer
niet beschadigd kan worden.
Controleer steeds of de machine uitgeschakeld is, alvorens de stekker in
het stopcontact te steken.
Draairichting controleren!
B
Afhankelijk van de fasenbelegging is het mogelijk dat de motor in
de verkeerde richting draait. Dit kan
een beschadiging van de machine tot
gevolg hebben. Controleer daarom na
het aansluiten telkens de draairichting, de riemschijf van de compressor
moet in de richting van de pijl (op het
riembeschermrooster) draaien.
Als de draairichting fout is, moeten
de fasen aan de netstekker worden
verwisseld:
1. Trek de stekker uit het stopcon-
tact.
2. Verwissel de fasen met behulp
van een schroevendraaier zoals
getoond op de afbeelding.

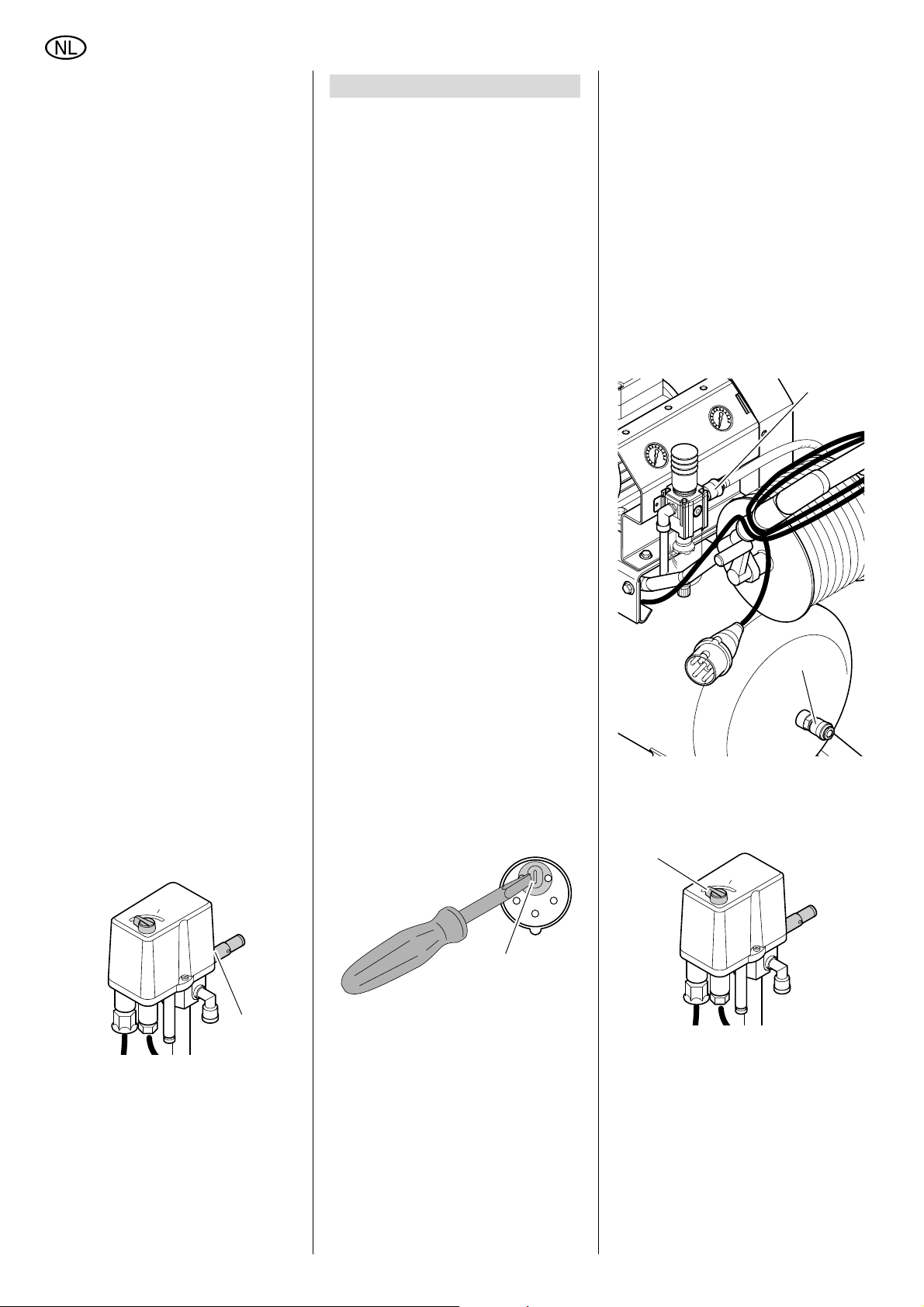

− Druk de schakelaar (19) een
beetje in.
− Draai de schakelaar 180 °.
Schakel de machine uit met de hoofdschakelaar en niet door de netstekker
uit het stopcontact te trekken.
Na beëindiging van de werkzaamheden trekt u de stekker uit het stopcontact.
4.2 Perslucht genereren
1. Sluit de persluchtslang aan op de
compressor. Afhankelijk van de toepassing zijn er twee aansluitingen
beschikbaar:
− Persluchtaansluiting voor gere-
gelde, gefilterde perslucht (20).
− Persluchtaansluiting voor onge-
regelde, ongefilterde perslucht
(21).
.
20
21
2. Schakel het apparaat in (22) en
wacht tot de maximale keteldruk
bereikt is (de compressor schakelt
uit).
22
AUTO
O OFF
18
De veiligheidsklep (18) onder veerdruk
bevindt zich aan de hoofdschakelaar. De
veiligheidsklep wordt geactiveerd bij
overschrijding van de maximaal toegelaten druk.
26
19
3. Steek de netstekker opnieuw in
de contactdoos.
Bescherm het snoer tegen hitte en
bijtende scheikundige (vloei)stoffen,
en zorg dat het snoer niet beschadigd
kan worden door scherpe voorwerpen.
Als verlengsnoer mag uitsluitend
gebruik gemaakt worden van een
snoer met voldoende doorsnede (zie
"Technische gegevens").
De keteldruk kunt u van de
keteldrukmeter (23) afgelezen.
NEDERLANDS
2523 24
5.1 Regelmatig onderhoud
Telkens voor het begin van het werk
• Controleer de persluchtslangen op
beschadigingen en vervang ze
indien nodig.
• Controleer of de schroefverbindingen vast zitten en draai ze vast
indien nodig.
• Controleer het aansluitsnoer op
beschadigingen en laat het door een
elektromonteur vervangen indien
nodig.
• Maak de luchtfilter (31) van de filter-
drukregelaar schoon.
3. Stel de regeldruk in met de drukregelaar (24). De huidige regeldruk
kunt u van de regeldrukmeter (25)
aflezen.
Opgelet!
A
Controleer voor het aansluiten
van een persluchtgereedschap of de
maximale bedrijfsdruk van het
gebruikte persluchtgereedschap niet
wordt overschreden!
4. Sluit het persluchtgereedschap aan
op de persluchtslang van de compressor. Nu kunt u met het persluchtgereedschap werken.
5. Schakel het apparaat uit, wanneer u
niet onmiddellijk wenst verder te
werken. Trek vervolgens ook de netstekker uit het stopcontact.
5. Service en onderhoud
Gevaar!
A
Alvorens u met werkzaamheden aan het apparaat begint:
− schakelt u het apparaat uit,
− trekt u de stekker uit het stopcon-
tact en
− wacht u tot het apparaat stilstaat.
− controleert u of het apparaat en
het gebruikte persluchtgereedschap en accessoires niet meer
onder druk staan.
Na beëindiging alle werkzaamheden
aan het apparaat:
− schakelt u alle veiligheidsvoorzieningen weer in en controleert u
de werking ervan,
− controleert u of alle gereedschap
of dergelijke van of uit de
machine verwijderd is.
Service en/of onderhoudswerkzaamheden die niet in dit hoofdstuk
beschreven staan, mogen uitsluitend
door vaklui uitgevoerd worden.
Om de 50 uur
• Controleer de luchtfilter (26) van de
compressor en maak hem schoon
indien nodig.
26
• Controleer het oliepeil (27) van de
compressor en vul olie bij indien
nodig (28).
27
29
28
• Tap het condenswater van het drukvat af (30).
30
31
32
• Tap het condenswater van de filterdrukregelaar af (32).
• Controleer de transmissieriem:
− Verwijder het riembeschermroos-
ter (33).
− Indien nodig transmissieriem ver-
vangen of naspannen.
− Om de riemspanning te wijzigen,
draait u de vier schroeven aan de
voet van de motor los en verschuift u de motor.
− Draai de schroeven aan de voet
van de motor opnieuw vast.
− Breng het riembeschermrooster
opnieuw aan.
33
F
AUTO
F
O
O
27
NEDERLANDS
Om de 250 uur
• Vervang de luchtfilter van de compressor.
• Vervang de luchtfilter van de filterdrukregelaar.
Om de 500 uur
• Tap de olie van de compressor af
via de olieaftapschroef (29) en ververs ze.
A
De afgewerkte olie moet worden verwijderd bij een erkend verzamelpunt!
Na 1000 uur
• Laat de compressor nakijken door
een vakman. Hierdoor wordt de
levensduur van de compressor aanzienlijk verlengd.
5.2 Afkortzaag opbergen
1. Schakel het apparaat uit en trek de
stekker uit het stopcontact.
2. Ontlucht het drukvat en alle aangesloten persluchtgereedschap.
3. Bewaar de machine op een plaats
waar ze niet kan worden ingeschakeld door onbevoegden.
Opgelet!
A
De machine mag niet in de
open lucht of in een vochtige omgeving opgeborgen worden.
Leg de machine voor opberging of
voor transport niet op een zijde.
6. Beschikbare accessoires
Voor bijzondere werkzaamheden zijn
volgende accessoires verkrijgbaar in de
vakhandel – de tekeningen vindt u terug
op de omslagzijde achteraan:
Afdichten
A Patroonpistool KP 910
voor normale patronen.
Art.-nr. 090 101 0030
Metaalbewerking
B Tapmachine BN 540
bijzonder kleine snijradius, bewerkt
staalplaten tot een dikte van
1,0 mm.
Art.-nr. 090 100 6784
Boren
C Boormachine BM 310
zeer handig toestel, moeiteloos te
gebruiken; rechtsdraaiend.
Art.-nr. 090 100 6725
• Boormachine BM 500
(niet afgebeeld)
met snelspankop 3/8"; rechts-/linksdraaiend met snelomschakeling.
Art.-nr. 090 105 4533
Nieten / spijkeren
D Spijkernietmachine Kombi 40/50
voor nieten (type 90) van 20 mm tot
40 mm en platkopspijkers (type
SKN) van 20 mm tot 50 mm.
Art.-nr. 090 105 4720
• Spijkernietmachine Kombi 32
(niet afgebeeld)
voor nieten (type 90) van 15 mm tot
32 mm en platkopnagels (type SKN)
van 16 mm tot 32 mm.
Art.-nr. 090 105 4711
• Nietmachine KG 80/16
(niet afgebeeld)
voor nieten (type 80) van 6 mm tot
16 mm.
Art.-Nr. 090 105 4681
• Nietmachine KG 90/25
(niet afgebeeld)
voor nieten (type 90) van 15 mm tot
25 mm.
Art.-Nr. 090 105 4690
• Nietmachine KG 90/40
(niet afgebeeld)
voor nieten (type 90) van 20 mm tot
40 mm.
Art.-Nr. 090 105 4703
• Platkopspijkermachine SKN 50
(niet afgebeeld)
voor platkopnagels (type SKN) van
20 mm tot 50 mm.
Art.-Nr. 090 105 4738
Schilderen
E Verfspuitpistool FB 2200 HVLP
High-volume-low-pressure-uitrusting vermindert het weerkaatsen
van de verfnevel voor een efficiëntere verdeling en een lager verfverbruik.
Art.-nr. 090 105 4460
• Verfspuitpistool FB 2200
(niet afgebeeld)
met 0,5 l-verfpot; professioneel verspuitpistool; traploos instelbaar voor
ronde en brede straal.
Art.-nr. 090 105 4452
• Verfspuitpistool SB 200
(niet afgebeeld)
met 1,0 l-aanzuigpot.
Art.-nr. 090 100 3882
• Verfspuitpistool FB 150
(niet afgebeeld)
met 0,5 l-verfpot; voor grondverf en
lakken met verschillende viscositeit.
Art.-nr. 090 100 3874
• Verfspuitpistool FB 90
(niet afgebeeld)
met 0,75 l-verfpot; voor grondverf en
lakken met verschillende viscositeit.
Art.-nr. 090 105 6064
Beitelen
F Beitelhamerset MHS 450
voor bouw- en carrosseriewerkzaamheden.
Art.-nr. 090 100 9210
• Beitelhamerset MHS 315
(niet afgebeeld)
voor het verwijderen van pleisterwerk en tegels en voor lichte beitelwerkzaamheden.
Art.-nr. 090 100 6911
Banden oppompen / bandendruk
meten
G Bandenpomp met manometer
RF 480
professionele uitvoering (geëikt).
Art.-nr. 090 105 4630
• Bandenpomp met manometer
RF 363 (niet afgebeeld)
zoals RF 480, maar niet geëikt.
Art.-nr. 090 105 4622
• Bandenpomp met manometer
RF 200 (niet afgebeeld)
voor het oppompen van banden en
ballen (geëikt).
Art.-nr. 090 105 6188
• Bandenpomp met manometer
RF 100 (niet afgebeeld)
zoals RF 200, maar niet geëikt.
Art.-nr. 090 102 6724
Reinigen
H Blaaspistool BP 200
kunststofuitvoering.
Art.-nr. 090 105 4606
• Blaaspistool BP 300
(niet afgebeeld)
kunststofuitvoering; bijzonder hoge
luchthoeveelheid dankzij venturispuitmond.
Art.-nr. 090 105 4614
• Blaaspistool BP 70 (niet afgebeeld)
lichtmetaaluitvoering (met 100 mmverlenging).
Art.-nr. 090 102 6726
• Blaaspistool BP 60 (niet afgebeeld)
lichtmetaaluitvoering (kort).
Art.-nr. 090 102 6718
Schroeven
I Slagmoersleutel SR 230
robuuste uitvoering voor hobby en
autotechniek.
Art.-nr. 090 105 6170
• Slagmoersleutel SR 340-Set
(niet afgebeeld)
professionele uitvoering met ruim
toebehoren.
Art.-nr. 090 105 6137
• Slagmoersleutel SR 140-Set
(niet afgebeeld)
talrijke mogelijkheden voor hobby
en autotechniek; met ruim toebehoren.
Art.-nr. 090 100 8582
28
NEDERLANDS
• Slagmoersleutel SR 120-Set
(niet afgebeeld)
laag luchtverbruik, daardoor ook
geschikt voor kleinere compressoren; met ruim toebehoren.
Art.-nr. 090 100 6750
• Ratelsleutel RS 320 (niet afgebeeld)
dankzij slanke vorm en met rubber
beklede kop ideaal voor toepassingen in de autotechniek.
Art.-nr. 090 105 4541
• Ratelsleutel RS 220-Set
(niet afgebeeld)
volledige set met omvangrijk toebehoren.
Art.-nr. 090 100 6717
• Schroevendraaier DS 1610
(niet afgebeeld)
rechts-/linksdraaiend met snelomschakeling.
Art.-nr. 090 101 2440
Sproeien
J Sproeipistool SPP 161
voor het sproeien van koudreiniger,
olie, vloeibare was, enz..
Art.-nr. 090 105 4525
• Gecombineerd sproeipistool
UBS 820 (niet afgebeeld)
voor normale 1,0 l-schroefpatronen.
Art.-nr. 090 105 4479
Slangen
K Slangtrommel ST 200
360° draaibaar; met 30 m PU-persluchtslang.
Art.-nr. 090 105 4568
• Persluchtslang met weefsellaag
(niet afgebeeld)
met snelkoppeling en insteeknippel;
5 m lengte; 12 mm buitendiameter;
6 mm binnendiameter.
Art.-nr. 090 105 4908
• Persluchtslang met weefsellaag
(niet afgebeeld)
met snelkoppeling en insteeknippel;
10 m lengte; 12 mm buitendiameter;
6 mm binnendiameter.
Art.-nr. 090 105 4916
• Persluchtslang met weefsellaag
(niet afgebeeld)
met snelkoppeling en insteeknippel;
10 m lengte; 15 mm buitendiameter;
9 mm binnendiameter.
Art.-nr. 090 105 4924
• Persluchtslang met weefsellaag
(niet afgebeeld)
50 m lengte; 15 mm buitendiamter;
9 mm binnendiameter.
Art.-nr. 090 105 4932
• Spiraalslang, Rilsan (niet afgebeeld)
met snelkoppeling en insteekmof;
2,5 m nuttige lengte; 8 mm buitendiameter; 6 mm binnendiameter.
Art.-nr. 090 105 4940
• Spiraalslang, Rilsan (niet afgebeeld)
met snelkoppeling en insteekmof;
7,5 m nuttige lengte; 8 mm buitendiameter; 6 mm binnendiameter.
Art.-nr. 090 105 4959
• Spiraalslang, Rilsan (niet afgebeeld)
met snelkoppeling en insteekmof;
10,0 m nuttige lengte; 10 mm buitendiameter; 8 mm binnendiameter.
Art.-nr. 090 105 4967
• Slangtrommel SA 100
(niet afgebeeld)
met weefselslang 20,0 m lengte;
15 mm buitendiameter; 9 mm binnendiameter.
Art.-nr. 090 105 4975
• Slangtrommel SA 200
(niet afgebeeld)
Geschikt voor bevestiging muur- en
plafondbevestiging; automatische
oprolfunctie; met 8 m PU-persluchtslang; 13 mm buitendiameter;
8 mm binnendiameter.
Art.-nr. 090 105 4550
Accessoires
L Accessoireset LPZ 7-S
bevat: blaaspistool, bandenpomp,
bandenpompnippel, balnaald, verfspuitpistool, sproeipistool, spiraalslang.
Art.-nr. 090 100 3858
• Accessoireset LPZ 7-P
(niet afgebeeld)
bevat: blaaspistool, bandenpomp,
bandenpompnippel, balnaald, verfspuitpistool, sproeipistool, 10 m
weefselslang.
Art.-nr. 090 100 3890
• Accessoireset LPZ 6
(niet afgebeeld)
bevat: blaaspistool, bandenpomp,
bandenpompnippel, balnaald, verfspuitpistool, 5 m weefselslang.
Art.-nr. 090 104 4487
• Accessoireset LPZ 4
(niet afgebeeld)
bevat: blaaspistool, bandenpomp,
verfspuitpistool, spiraalslang.
Art.-nr. 090 101 3845
• Accessoireset LPZ 2
(niet afgebeeld)
bevat: universele houder met blaaspistool, bandenpomp, verfspuitpistool, spiraalslang.
Art.-nr. 090 105 5971
7. Problemen en storingen
Gevaar!
A
Alvorens u met werkzaamhe-
den aan het apparaat begint:
− schakelt u het apparaat uit,
− trekt u de stekker uit het stopcon-
tact en
− wacht u tot het apparaat stilstaat.
− controleert u of het apparaat en
het gebruikte persluchtgereedschap en accessoires niet meer
onder druk staan.
Na beëindiging alle werkzaamheden
aan het apparaat:
− schakelt u alle veiligheidsvoorzieningen weer in en controleert u
de werking ervan,
− controleert u of alle gereedschap
of dergelijke van of uit de
machine verwijderd is.
De compressor functioneert niet:
• Er is geen spanning.
− Controleer het snoer, de stekker,
het stopcontact en de betreffende
zekering.
• De netspanning is te laag.
− Gebruik een verlengsnoer met
voldoende doorsnede (zie "Technische gegevens"). Vermijd
gebruik van een verlengsnoer bij
een koud apparaat.
• De compressor werd uitgeschakeld
door de netstekker uit het stopcontact te trekken terwijl hij in gebruik
was.
− Schakel de compressor eerst uit
met de hoofdschakelaar, en
schakel hem vervolgens weer in.
• De motor is oververhit, bijvoorbeeld
door defecte koeling (verborgen
koelribben).
− Verhelp de oorzaak van de over-
verhitting, laat de compressor
ongeveer tien minuten afkoelen
en schakel hem dan opnieuw in.
De compressor draait zonder voldoende druk op te bouwen.
• Aftapplug voor condenswater van
de filterdrukregelaar geopend.
− Sluit de aftapplug.
• De terugslagklep vertoont lekkages.
− Laat de terugslagklep herstellen
door een vakman.
De druk in het persluchtgereedschap
is onvoldoende.
• De drukregelaar is niet voldoende
opengedraaid.
− Draai de drukregelaar verder
open.
• De slangverbinding tussen de compressor en persluchtgereedschap
vertoont lekkages.
− Controleer de slangverbinding;
vervang beschadigde onderdelen
indien nodig.
29
NEDERLANDS
8. Herstelling 9. Milieubescherming
Gevaar!
A
Herstellingen van elektrische
machines mogen uitsluitend door een
elektromonteur uitgevoerd worden!
De elektrische machines kunnen voor
herstelling verzonden worden naar de
Service-vestiging in uw land. Het adres
vindt u terug bij de lijst met onderdelen.
Geef bij inzending voor herstelling een
omschrijving van het vastgestelde
defect.
10. Technische gegevens
Aanzuigvermogen l/min 500
Effectief geleverd volume (debiet) l/min 360
Vulvermogen l/min 430
Bedrijfsdruk (compressoreinddruk) bar 15
Drukvatvolume l90
Aantal luchtaansluitingen 2
Het verpakkingsmateriaal van de
machine is 100 % recycleerbaar.
Afgedankte machines en accessoires
bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.
De gebruiksaanwijzing werd op chloorvrij gebleekt papier gedrukt.
Compressortype B 5900 B
Aantal cilinders 2
-1
Toerental (compressor) min
Motorvermogen kW 4,0
Voedingsspanning (50 Hz) V 400
Nominale stroomsterkte A 7,2
Zekering min. A 16 langzaam
Beveiligingsklasse IP 54
Maximale lengte bij het gebruik van verlengkabels:
– bij 3 x 1,5 mm
– bij 3 x 2,5 mm
Olietype (compressor) SAE 40
Olievolume bij olieverversing (compressor) l 2,2
Afmetingen: lengte x breedte x hoogte cm 123 x 56 x 97
Gewicht kg 120
Geluidsdrukniveau L
Geluidsvermogenniveau L
2
aderdiameter
2
aderdiameter
in 4 m max. dB (A) 75 ± 3
PA
WA
1000
m
m
dB (A) 95
15
30
30
U3K0028_wf.fm
A 090 101 0030 B 090 100 6784 C 090 100 6725
D 090 105 4720 E 090 105 4460 F 090 100 9210
G 090 105 4630 H 090 105 4606 I 090 105 6170
J 090 105 4525 K 090 105 4568 L 090 100 3858
www.elektra-beckum.de
ZINDEL - Technische Dokumentation und Multimedia, www.zindel.de
Loading...
