•Voordat u het apparaat in gebruik
neemt, moet u eerst de handleiding
lezen en daarbij vooral aandacht
besteden aan het hoofdstuk „veiligheidsvoorschriften”.
•Als u bij het uitpakken van het apparaat transportschade vaststelt, dan
moet u daar onmiddellijk uw leverancier van op de hoogte stellen. In
dat geval mag u het apparaat niet in
gebruik nemen!
•De verpakking moet, conform de
lokale wetgeving inzake de bescherming van het milieu, met een
bevoegde ophaaldienst meegegeven worden.
•Bewaar deze handleiding. In geval
van twijfel kunt u de handleiding
opnieuw raadplegen. Als de compressor voor professionele doeleinden wordt gebruikt, moet u alle
inspectiebewijzen van de persluchtcomponenten bewaren.
•Als u het apparaat uitleent of doorverkoopt, dan moet u deze handleiding erbij voegen.
3.Veiligheid
3.1Voorgeschreven gebruik
van het systeem
Dit apparaat produceert perslucht voor
persluchtaangedreven gereedschap.
Het gebruik ervan in de medische sector
en de levensmiddelensector evenals het
vullen van zuurstofflessen is verboden.
Explosieve, ontvlambare of schadelijke
gassen mogen niet worden aangezogen.
In ruimten waar explosiegevaar bestaat
mag het apparaat niet gebruikt worden.
Elke andere vorm van gebruik is verboden. Niet-reglementair gebruik, wijzigingen aan het apparaat of het gebruik van
onderdelen die niet door de fabrikant
goedgekeurd zijn, kunnen onvoorspelbaar persoonlijk letsel veroorzaken!
Kinderen, jongeren en niet-opgeleide
personen mogen het apparaat en het
hierop aangesloten persluchtgereedschap niet gebruiken.
3.2Algemene veiligheidsvoorschriften
Volg bij gebruik van dit elektrische toestel aan de volgende veiligheidsvoorschriften om gevaar voor personen of
materiële schade te voorkomen.
Volg de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.
Bewaar de met het apparaat meegeleverde documenten zorgvuldig.
Volg eventueel aan de richtlijnen of
ongevalpreventievoorschriften van de
beroepsvereniging inzake de omgang
met compressoren en persluchtgereedschap.
A
Algemene risico's!
Houd uw werkplek in orde – een wanordelijke werkplek kan ongevallen tot
gevolg hebben.
Wees aandachtig. Let op wat u doet. Ga
verstandig te werk. Gebruik het elektrische toestel niet, wanneer u niet geconcentreerd bent.
Houd rekening met de omgevingsfactoren.
Zorg dat er goede verlichting is.
Zorg voor een goede lichaamshouding.
Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u altijd
goed in evenwicht bent.
Zorg ervoor dat het elektrische toestel
stabiel staat en niet kan omkippen (bandendruk controleren).
Gebruik het elektrische toestel niet in de
nabijheid van ontvlambare vloeistoffen
of gassen.
Houd kinderen buiten het bereik van de
werkplek. Zorg ervoor dat geen andere
personen het gereedschap of het snoer
kunnen aanraken.
Zorg dat u het elektrische toestel niet
overbelast – gebruik dit elektrische toestel uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld wordt.
Gevaar door elektrische
B
stroom!
Stel het elektrische toestel niet bloot aan
regen.
Gebruik dit elektrische toestel niet in een
vochtige of natte omgeving.
Vermijd dat u tijdens werkzaamheden
met dit toestel in contact komt met
geaarde elementen zoals radiatoren,
buizen, ovens, koelkasten.
Gebruik het snoer niet voor doeleinden
waarvoor het niet bedoeld is.
A
Gevaar voor verwondingen
door ontsnappende perslucht en door
perslucht meegesleepte onderdelen!
Richt de perslucht nooit op mensen of
dieren!
Controleer of alle gebruikte persluchtgereedschap en accessoires voor de
gebruikte werkdruk geschikt zijn of via
drukregelaars aangesloten zijn.
Houd er bij het losdraaien van de snelkoppeling rekening mee dat de perslucht
in de persluchtslang plots vrijkomt. Hou
daarom het los te maken uiteinde van de
persluchtslang vast.
Zorg dat alle schroefverbindingen steeds
vast aangetrokken zijn.
Voer nooit zelf herstellingen aan het
apparaat uit! Herstellingen van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.
Gevaar door oliehoudende
A
perslucht!
Gebruik de oliehoudende perslucht uitsluitend voor persluchtgereedschap, dat
geschikt is voor oliehoudende perslucht.
Gebruik een persluchtslang voor oliehoudende perslucht niet voor persluchtgereedschap dat niet voor oliehoudende perslucht bedoeld is. Vul geen
autobanden etc. met oliehoudende perslucht.
A
Gevaar voor brandwonden aan
de oppervlakken van de persluchtvoerende onderdelen!
Laat het toestel afkoelen, alvorens met
de onderhoudswerkzaamheden te
beginnen.
A
Gevaar voor verwondingen en
kneuzingen aan bewegende onderdelen!
Neem het apparaat nooit in gebruik zonder gemonteerde veiligheidsvoorziening.
Houd er rekening mee dat het apparaat
automatisch opstart, wanneer de minimale druk overschreden wordt! Controleer of het apparaat van het stroomnet
gekoppeld is, alvorens onderhoudswerkzaamheden uit te voeren.
Zorg dat er zich bij het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen gereedschap of losse onderdelen meer in het elektrische toestel
bevinden.
Grijp bij het op- of afwikkelen van de
27
NEDERLANDS
persluchtslang niet tussen de handkruk
en de transportgreep.
Gevaar door onvoldoende per-
A
soonlijke veiligheidsuitrusting!
Draag oordoppen.
Draag een veiligheidsbril.
Draag een stofmasker bij werkzaamheden waarbij stof vrijkomt of bij ontwikkeling van nevels die de gezondheid kunnen schaden.
Draag aangepaste werkkledij. Bij werkzaamheden buiten zijn antislipschoenen
aanbevolen.
Gevaar door gebreken aan het
A
elektrische toestel!
Zorg dat het elektrische toestel evenals
het toebehoren goed onderhouden worden. Neem hierbij de onderhoudsvoorschriften in acht.
Controleer het elektrische toestel voor
elk gebruik op eventuele beschadigingen: de correcte werking van veiligheidsinrichtingen en licht beschadigde
delen moet worden gecontroleerd. Controleer of de scharnierende onderdelen
correct functioneren en niet klemmen.
Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een feilloze bediening van het
elektrische toestel te garanderen.
Laat beschadigde beveiligingen of
onderdelen deskundig en door een
gekwalificeerde vakman herstellen of
vervangen. Laat beschadigde schakelaars vervangen door een servicedienst.
Gebruik dit elektrische toestel niet als u
de schakelaar niet kan in- en uitschakelen.
Zorg ervoor dat er zich geen oliën of vetten op de handgrepen bevinden en dat
deze droog blijven.
3.3Veiligheidsvoorzieningen
Veiligheidsklep
AUTO
O OFF
19
De veiligheidsklep (19) onder veerdruk
bevindt zich aan de hoofdschakelaar. De
veiligheidsklep wordt geactiveerd bij
overschrijding van de maximaal toegelaten druk.
28
4.Bediening
4.1Voor de eerste ingebruikname
Pneumatiekolie bijvullen
1. Schroef de persluchtsmeerpot (20)
open en vul hem met pneumatiekolie. Het oliepeil moet tussen beide
markeringen staan.
20
2. Schroef de persluchtsmeerpot
opnieuw dicht.
4.2Netaansluiting
Gevaar! Elektrische spanning
B
Gebruik de machine uitsluitend
in een droge omgeving.
Sluit de machine enkel aan op een
stroombron die voldoet aan de onderstaande voorwaarden:
− de stopcontacten zijn reglementair geïnstalleerd, geaard en
goedgekeurd;
− zekering conform de technische
gegevens.
Het snoer moet zo gelegd worden dat
de schaafwerkzaamheden niet
bemoeilijkt worden, en dat het snoer
niet beschadigd kan worden.
Controleer steeds of de machine uitgeschakeld is, alvorens de stekker in
het stopcontact te steken.
Draairichting controleren!
B
Afhankelijk van de fasenbelegging is het mogelijk dat de motor in
de verkeerde richting draait. Dit kan
een beschadiging van de machine tot
gevolg hebben. Controleer daarom na
het aansluiten telkens de draairichting, de riemschijf van de compressor
moet in de richting van de pijl (op het
riembeschermrooster) draaien.
Als de draairichting fout is, moeten
de fasen aan de netstekker worden
verwisseld:
1. Trek de stekker uit het stopcon-
tact.
2. Verwissel de fasen met behulp
van een schroevendraaier zoals
getoond op de afbeelding.
− Druk de schakelaar (21) een
beetje in.
− Draai de schakelaar 180 °.
21
3. Steek de netstekker opnieuw in
de contactdoos.
Bescherm het snoer tegen hitte en
bijtende scheikundige (vloei)stoffen
en zorg dat het snoer niet beschadigd
kan worden door scherpe voorwerpen.
Als verlengsnoer mag uitsluitend
gebruik gemaakt worden van een
snoer met voldoende doorsnede (zie
"Technische gegevens").
Schakel de machine uit met de hoofdschakelaar en niet door de netstekker
uit het stopcontact te trekken.
Na beëindiging van de werkzaamheden trekt u de stekker uit het stopcontact.
4.3Perslucht genereren
1. Sluit de persluchtslang aan op de
compressor. Afhankelijk van de toepassing zijn er drie aansluitingen
beschikbaar:
Gebruik de oliehoudende perslucht uitsluitend voor toepassingen,
die voor oliehoudende perslucht
bedoeld zijn. Gebruik bijvoorbeeld
geen bandenpompapparatuur of verfpistolen met oliehoudende perslucht.
Een persluchtslang die eenmaal werd
gebruikt voor oliehoudende lucht,
mag niet meer worden gebruikt voor
niet-oliehoudende perslucht.
2. Schakel het apparaat in (25) en
wacht tot de maximale keteldruk
bereikt is (de compressor schakelt
uit).
25
AUTO
O OFF
De keteldruk kunt u aflezen van de
keteldrukmeter (26).
282627

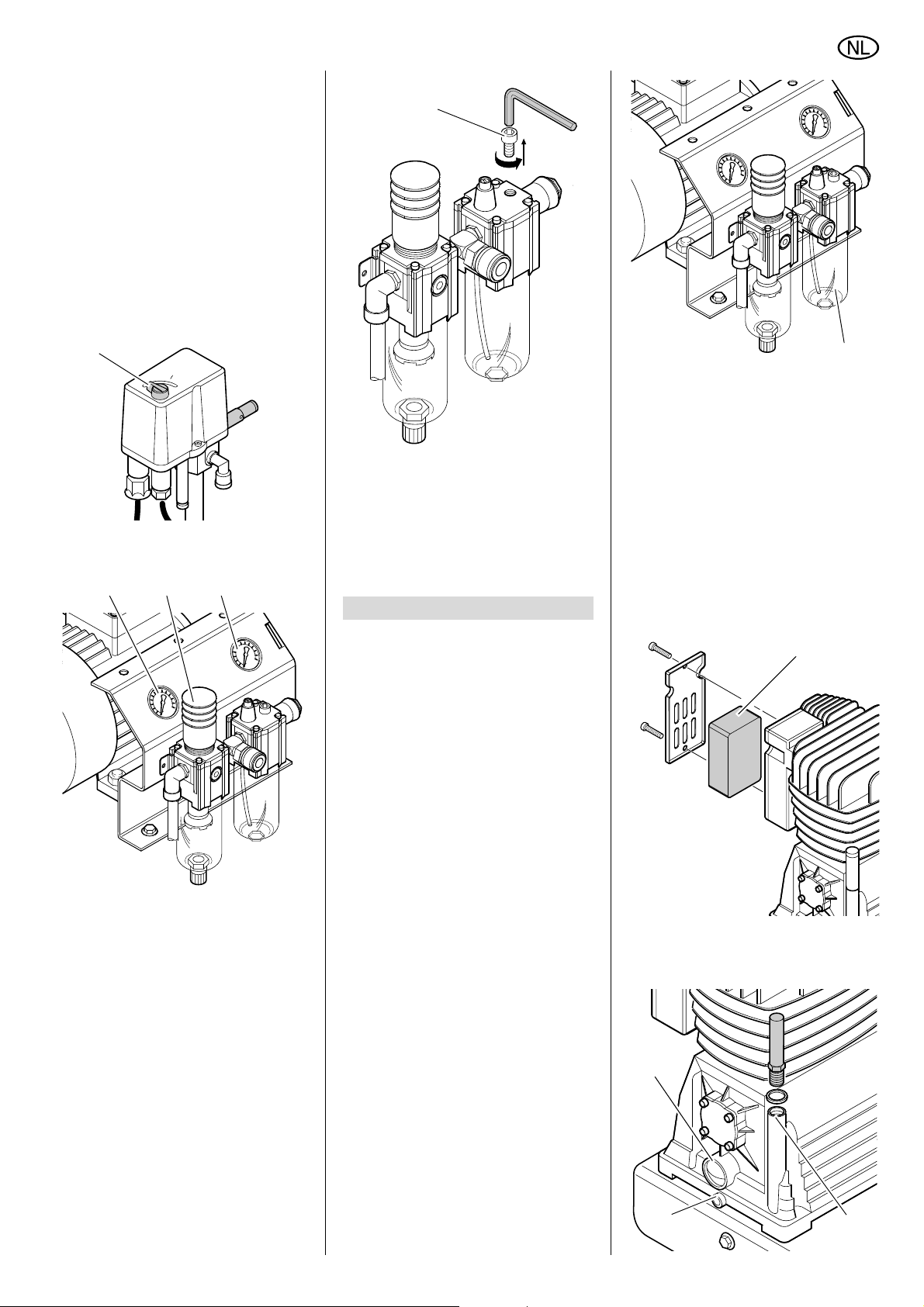

3. Stel de regeldruk in met de drukre-
gelaar (27). De huidige regeldruk
kunt u van de regeldrukmeter (28)
aflezen.
Opgelet!
A
Controleer voor het aansluiten
van een persluchtgereedschap of de
maximale bedrijfsdruk van het
gebruikte persluchtgereedschap niet
wordt overschreden!
4. Bij gebruik van oliehoudende pers-
lucht stelt u het olievolume in met de
regelschroef (29).
29
5. Sluit het persluchtgereedschap aan.
Nu kunt u met het persluchtgereedschap werken.
6. Schakel het apparaat uit, wanneer u
niet onmiddellijk wenst verder te
werken. Trek vervolgens ook de netstekker uit het stopcontact.
5.Service en onderhoud
Gevaar!
A
Alvorens u met werkzaamhe-
den aan het apparaat begint:
− schakelt u het apparaat uit,
− trekt u de stekker uit het stopcon-
tact en
− wacht u tot het apparaat stilstaat.
− Controleert u of het apparaat en
het gebruikte persluchtgereedschap en accessoires niet meer
onder druk staan.
Na beëindiging alle werkzaamheden
aan het apparaat:
− schakelt u alle veiligheidsvoorzieningen weer in en controleert u
de werking ervan,
− controleert u of alle gereedschap
e.d. van of uit de machine verwijderd is.
Service en/of onderhoudswerkzaamheden die niet in dit hoofdstuk
beschreven staan, mogen uitsluitend
door vaklui uitgevoerd worden.
5.1Regelmatig onderhoud
Telkens voor het begin van het werk
• Controleer het peil van de olieverstuiver (30), vul de pneumatische
olie bij.
NEDERLANDS
30
• Controleer de persluchtslangen op
beschadigingen en vervang ze
indien nodig.
• Controleer of de schroefverbindingen vast zitten en draai ze vast
indien nodig.
• Controleer het aansluitsnoer op
beschadigingen en laat het door een
elektromonteur vervangen indien
nodig.
Om de 50 uur
• Controleer de luchtfilter (31) van de
compressor en maak hem schoon
indien nodig.
31

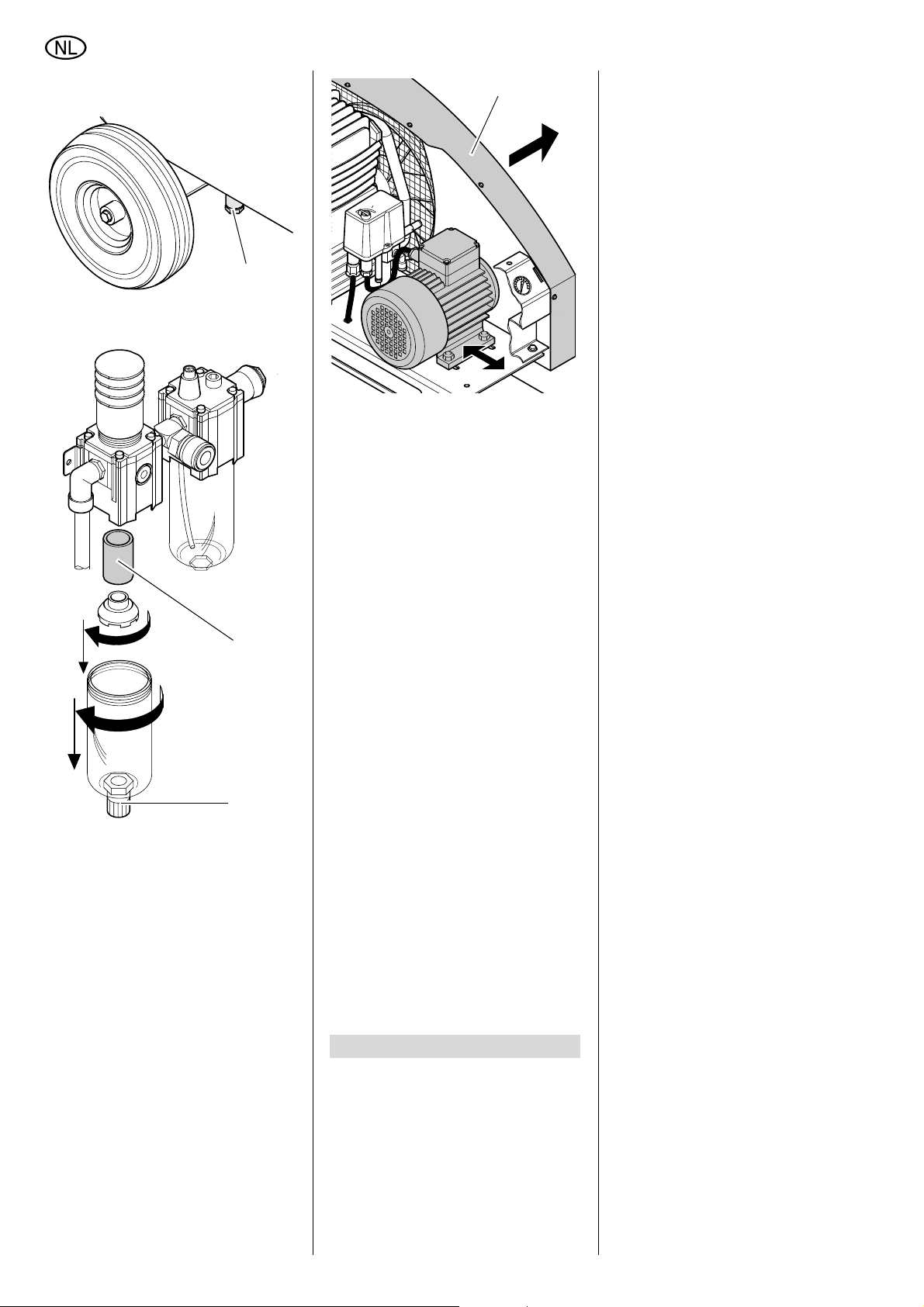

• Controleer het oliepeil (32) van de
compressor en vul olie bij indien
nodig (33).
32
34
33
29
NEDERLANDS

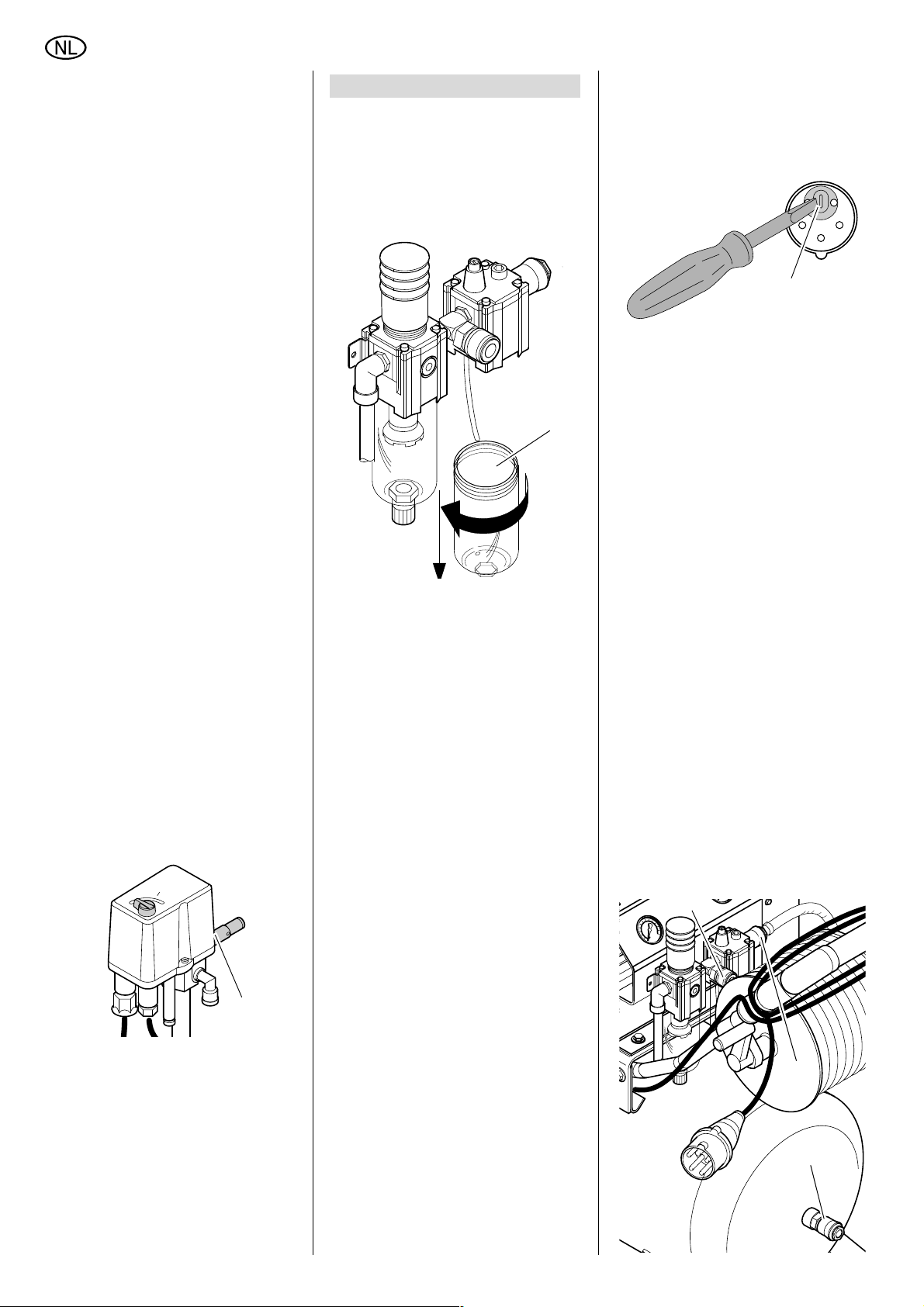

• Tap het condenswater van het druk-
vat af (35).
38
Metaalbewerking
BTapmachine BN 540
bijzonder kleine snijradius, bewerkt
staalplaten tot een dikte van
1,0 mm.
Art.-nr. 090 100 6784
35
• Maak de luchtfilter (36) van de filter-
drukregelaar schoon.
36
37
• Tap het condenswater van de filter-
drukregelaar af (37).
• Controleer de transmissieriem:
− Verwijder het riembeschermroos-
ter (38).
− Indien nodig transmissieriem vervangen of naspannen.
− Om de riemspanning te wijzigen,
draait u de vier schroeven aan de
voet van de motor los en verschuift u de motor.
− Draai de schroeven aan de voet
van de motor opnieuw vast.
− Breng het riembeschermrooster
opnieuw aan.
F
AUTO
F
O
O
Om de 250 uur
• Vervang de luchtfilter van de compressor.
• Vervang de luchtfilter van de filterdrukregelaar.
Om de 500 uur
• Tap de olie van de compressor af
via de olieaftapschroef (34) en ververs ze.
A
De afgewerkte olie moet worden verwijderd bij een erkend verzamelpunt!
Na 1000 uur
• Laat de compressor nakijken door
een vakman. Hierdoor wordt de
levensduur van de compressor aanzienlijk verlengd.
5.2Afkortzaag opbergen
1. Schakel het apparaat uit en trek de
stekker uit het stopcontact.
2. Ontlucht het drukvat en alle aangesloten persluchtgereedschap.
3. Bewaar de machine op een plaats
waar ze niet kan worden ingeschakeld door onbevoegden.
Opgelet! De machine mag niet
A
in de open lucht of in een vochtige omgeving opgeborgen worden.
Leg de machine voor opberging of
voor transport niet op een zijde.
6.Beschikbare accessoires

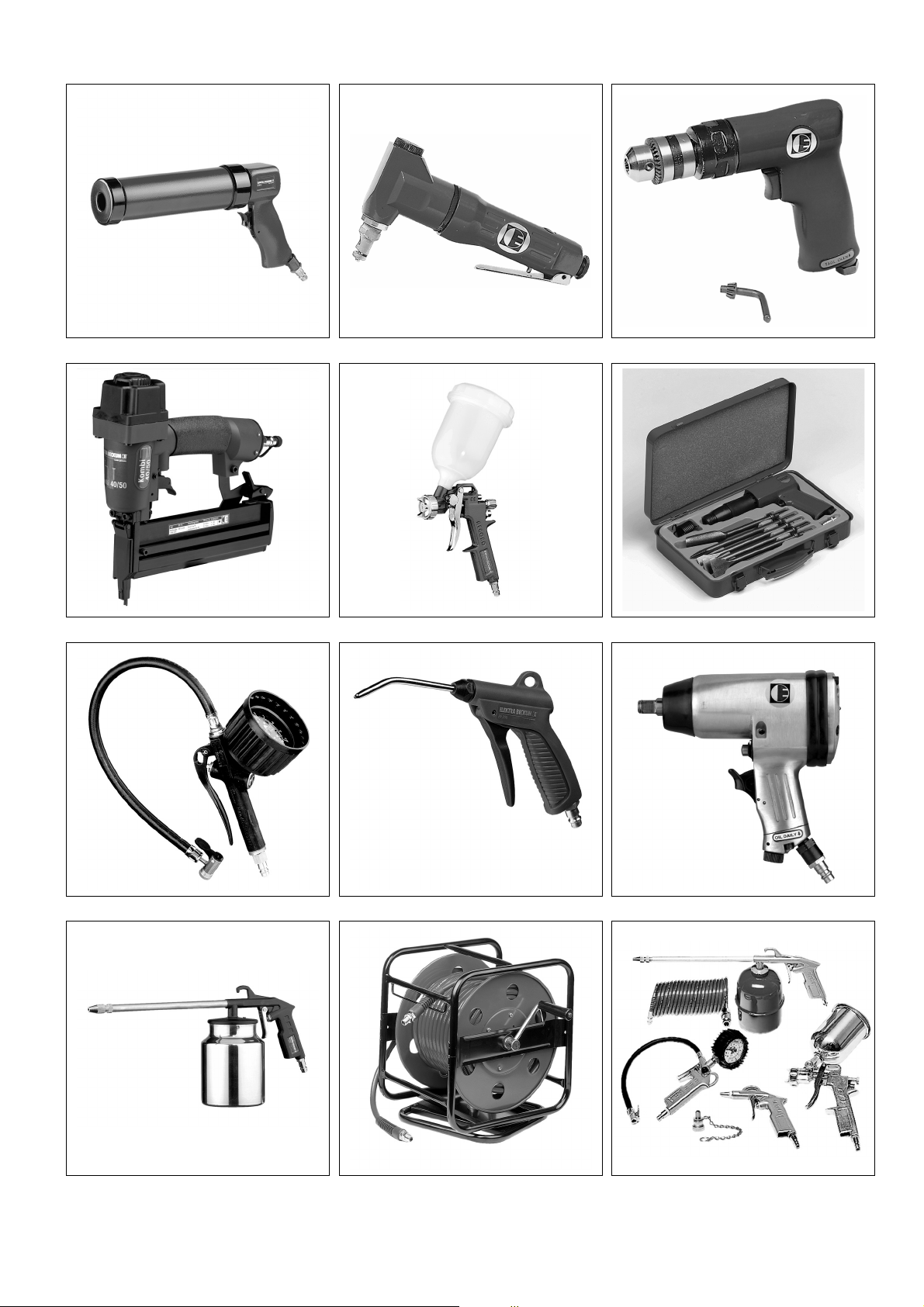

Voor bijzondere werkzaamheden zijn
volgende accessoires verkrijgbaar in de
vakhandel – de tekeningen vindt u terug
op de omslagzijde achteraan:
Afdichten
APatroonpistool KP 910
voor normale patronen.
Art.-nr. 090 101 0030
Boren
CBoormachine BM 310
zeer handig toestel, moeiteloos te
gebruiken; rechtsdraaiend.
Art.-nr. 090 100 6725
• Boormachine BM 500
(niet afgebeeld)
met snelspankop 3/8"; rechts-/linksdraaiend met snelomschakeling.
Art.-nr. 090 105 4533
voor nieten (type 90) van 20 mm tot
40 mm en platkopspijkers (type
SKN) van 20 mm tot 50 mm.
Art.-nr. 090 105 4720
• Spijkernietmachine Kombi 32
(niet afgebeeld)
voor nieten (type 90) van 15 mm tot
32 mm en platkopnagels (type SKN)
van 16 mm tot 32 mm.
Art.-nr. 090 105 4711
• Nietmachine KG 80/16
(niet afgebeeld)
voor nieten (type 80) van 6 mm tot
16 mm.
Art.-Nr. 090 105 4681
• Nietmachine KG 90/25
(niet afgebeeld)
voor nieten (type 90) van 15 mm tot
25 mm.
Art.-Nr. 090 105 4690
• Nietmachine KG 90/40
(niet afgebeeld)
voor nieten (type 90) van 20 mm tot
40 mm.
Art.-Nr. 090 105 4703
• Platkopspijkermachine SKN 50
(niet afgebeeld)
voor platkopnagels (type SKN) van
20 mm tot 50 mm.
Art.-Nr. 090 105 4738
Schilderen
EVerfspuitpistool FB 2200 HVLP
High-volume-low-pressure-uitrusting vermindert het weerkaatsen
van de verfnevel voor een efficiën-
tere verdeling en een lager verfverbruik.
Art.-nr. 090 105 4460
• Verfspuitpistool FB 2200
(niet afgebeeld)
met 0,5 l-verfpot; professioneel verspuitpistool; traploos instelbaar voor
ronde en brede straal.
Art.-nr. 090 105 4452
robuuste uitvoering voor hobby en
autotechniek.
Art.-nr. 090 105 6170
• Slagmoersleutel SR 340-Set
(niet afgebeeld)
professionele uitvoering met ruim
toebehoren.
Art.-nr. 090 105 6137
• Slagmoersleutel SR 140-Set
(niet afgebeeld)
talrijke mogelijkheden voor hobby
en autotechniek; met ruim toebehoren.
Art.-nr. 090 100 8582
• Slagmoersleutel SR 120-Set
(niet afgebeeld)
laag luchtverbruik, daardoor ook
geschikt voor kleinere compressoren; met ruim toebehoren.
Art.-nr. 090 100 6750
• Ratelsleutel RS 320 (niet afgebeeld)
dankzij slanke vorm en met rubber
beklede kop ideaal voor toepassingen in de autotechniek.
Art.-nr. 090 105 4541
• Ratelsleutel RS 220-Set
(niet afgebeeld)
volledige set met omvangrijk toebehoren.
Art.-nr. 090 100 6717
360° draaibaar; met 30 m PU-persluchtslang.
Art.-nr. 090 105 4568
• Persluchtslang met weefsellaag
(niet afgebeeld)
met snelkoppeling en insteeknippel;
5 m lengte; 12 mm buitendiameter;
6 mm binnendiameter.
Art.-nr. 090 105 4908
• Persluchtslang met weefsellaag
(niet afgebeeld)
met snelkoppeling en insteeknippel;
10 m lengte; 12 mm buitendiameter;
6 mm binnendiameter.
Art.-nr. 090 105 4916
• Persluchtslang met weefsellaag
(niet afgebeeld)
met snelkoppeling en insteeknippel;
10 m lengte; 15 mm buitendiameter;
9 mm binnendiameter.
Art.-nr. 090 105 4924
• Persluchtslang met weefsellaag
(niet afgebeeld)
50 m lengte; 15 mm buitendiamter;
9 mm binnendiameter.
Art.-nr. 090 105 4932
• Spiraalslang, Rilsan (niet afgebeeld)
met snelkoppeling en insteekmof;
2,5 m nuttige lengte; 8 mm buitendiameter; 6 mm binnendiameter.
Art.-nr. 090 105 4940
• Spiraalslang, Rilsan (niet afgebeeld)
met snelkoppeling en insteekmof;
7,5 m nuttige lengte; 8 mm buitendiameter; 6 mm binnendiameter.
Art.-nr. 090 105 4959
• Spiraalslang, Rilsan (niet afgebeeld)
met snelkoppeling en insteekmof;
10,0 m nuttige lengte; 10 mm buitendiameter; 8 mm binnendiameter.
Art.-nr. 090 105 4967
• Slangtrommel SA 100
(niet afgebeeld)
met weefselslang 20,0 m lengte;
15 mm buitendiameter; 9 mm binnendiameter.
Art.-nr. 090 105 4975
• Slangtrommel SA 200
(niet afgebeeld)
Geschikt voor bevestiging muur- en
plafondbevestiging; automatische
oprolfunctie; met 8 m PU-persluchtslang; 13 mm buitendiameter;
8 mm binnendiameter.
Art.-nr. 090 105 4550
