Elektra Beckum Mega 450 W User guide

Page 1
K0048IVZ.fm
Mega 450 W
Betriebsanleitung. . . . . . . . . . . . . . . . . . . . 3
Operating Instruction . . . . . . . . . . . . . . . . 10
Instructions d'utilisation . . . . . . . . . . . . . . 16
Handleiding . . . . . . . . . . . . . . . . . . . . . . . 23
Manuale d’istruzioni. . . . . . . . . . . . . . . . . 30
Manual de uso . . . . . . . . . . . . . . . . . . . . . 37
Betjeningsvejledning . . . . . . . . . . . . . . . . 44
Bruksanvisning . . . . . . . . . . . . . . . . . . . . 50
Käyttökäsikirja . . . . . . . . . . . . . . . . . . . . . 56
115 168 4480 / 0904 - 1.1
Page 2
*
A
K
A
U2K0048.fm
D DEUTSCH ENG ENGLISH KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY
Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien** Prüfbericht ** ausstellende Prüfstelle **** Gemessener/ Garantierter Schalleistungspegel*****
F FRANÇAIS NL NEDERLANDS DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING
Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives **Compte-rendu de revision *** effectué par ****Niveau de puissance acoustique mesuré/ garanti*****
IT ITALIANO ES ESPAÑOL DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD
Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle seguenti norme* in conformità con le disposizioni delle normative ** verbale di prova *** eseguita da ****Livello di potenza sonora misurato/ garantito*****
PT PORTUGUÊS SV SVENSK DECLARAÇÃO DE CONFORMIDADE
Declaramos sob nossa responsabilidade que este produto está de acordo com as seguintes normas* de acordo com as directrizes dos regulamentos ** Acta de revisão *** efectuado por ****Nível de potência acústica medido/ garantido*****
FIN SUOMI NO NORGE VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING
Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktiivien määräysten mukainen**tarkastusraportti*** testin suorittaja****Mitattu/ Taattu äänen tehotaso*****
DA DANS OVERENSSTEMMELSESATTEST OŚWIADCZENIE O ZGODNOŚCI
Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed følgende standarder* iht bestemmelserne i direktiverne** rapport *** gennemført af ****Målt/ Garanteret lydeffektniveau*****
EL ΕΛΛHNIK ∆ΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣ MEGEGYEZŐSÉGI NYILATKOZAT
∆ηλώνουµε µε ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις ακόλουθες προδιαγραφές* σύµφωνα µε τις διατάξεις των οδηγιών** Εκθεση ελεγχου*** πραγµατοποιούµενος από το****Μετρηθείσα/ Εγγυηµένη στάθµη απόδοσης ήχου*****
We herewith declare in our sole responsibility that this product complies with the following standards* in accordance with the regulations of the undermentioned Directives** testreport *** issuing test office ****measured/ guaranteed sound power level*****
Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen** keuringsinstantie *** uitgevoerd door ****Gemeten/ Gegarandeerd geluidsnviveau*****
Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices** Acta de revisión *** llevada a cabo por ****Nivel de potencia acústica medido/ garantizado*****
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande
standarder* enligt bestämmelserna i direktiven**provningsrapport *** genomfört av ****Uppmätt/ Garanterad ljudnivå*****
Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer* henhold til bestemmelsene i direktiv** prøverapport *** utstilt av ****Målt/ Garantert lydeffektnivå*****
POL POLSKI
Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt odpowiada wymogom następujących norm* według ustaleń wytycznych **sprawozdanie z kontroli technicznej *** przeprowadzone przez **** Zmierzony/ Gwarantowany poziom ciśnienia akustycznego*****
HU MAGYAR
Kizárólagos felelősségünk tudatában ezennel igazoljuk, hogy ez a termék kielégíti az alábbi szabványokban lefektetett követelményeket* megfelel az alábbi irányelvek előírásainak** Vizsgálati jegyzőkönyv *** a **** Mért/ Garantált zajszint****'*
čEšTINY LV LATVIEšU VALODA
CS
Souhlasné prohlášení Atbilstības deklarācija Tímto na vlastní zodpovědnost prohlašujeme, že tento výrobek splňuje níže
uvedené normy* normativní nařízení** zprávu technické kontroly*** místo vystavení zprávy**** hladinu akustického tlaku*****
Mēs, apakšā parakstījušies, ar šo deklarējam ar pilnu atbildību, ka šis produkts atbilst šādiem standartiem* saskaņā ar zemāk minēto Direktīvu norādījumiem ** pārbaudes atskaite *** pārbaudi veikusī iestāde **** veikti mērījumi / garantēts skaņas stipruma līmenis *****
MEGA 450 D - MEGA 450 W
* EN 1012-1, EN 60204-1, EN ISO 3744
** 98/37/ EWG, 89/336/ EWG, 73/23/ EWG, 93/68/ EWG, 2000/14/ EG Annex VI, P< 15KW
**** DE10 - TÜV Hannover/ Sachsen Anhalt e.V.
***** LWA = 93 dB/1pW - L
Meppen, 12.06.2003 1001116
*** CE-DE10-143 677
= 94 dB/1pW
WAd
Ing. grad. Hans-Joachim Schaller
Leitung Entwicklung und Konstruktion
Metabowerke GmbH
Business Unit Elektra Beckum
Daimlerstr. 1
D - 49716 Meppen
2
Page 3
XK0024F.fm Instructions d'utilisation FRANÇAIS
FRANÇAIS

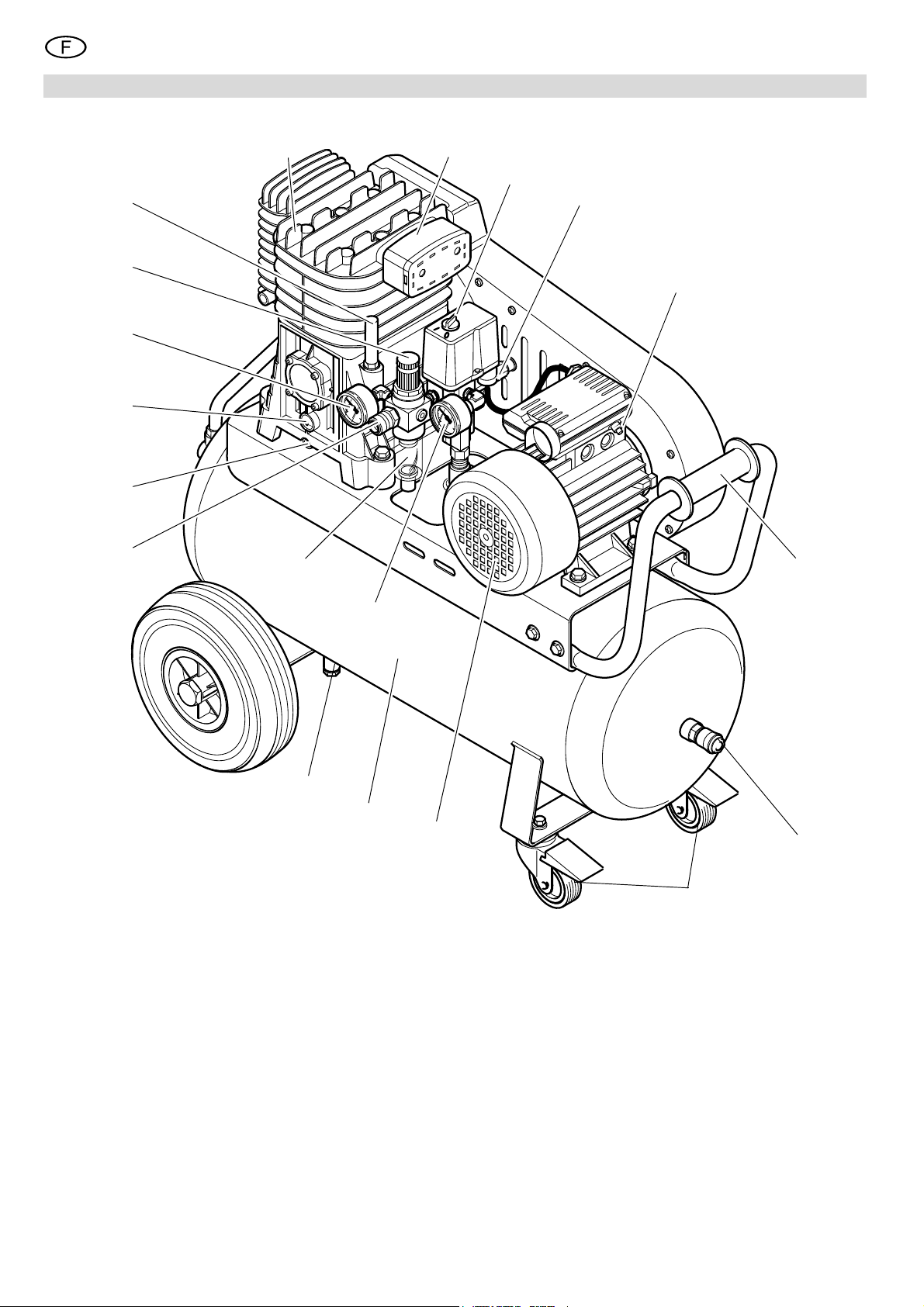

1. Vue d'ensemble de l'appareil
12
19
18
17
16
3
4
5
15
14
1 Compresseur
2 Enveloppe du filtre à air
3 Interrupteur «marche-arrêt»
4 Valve de sécurité
5 Disjoncteur
6 Poignée de transport
7 Raccord pneumatique pour air
comprimé régulé
8 Roulettes orientables à frein
9 Moteur
10 Ballon
13
12
11
10
9
11 Vis de vidange pour l'eau de
condensation du ballon
12 Manomètre pression de chau-
dière
13 Détendeur filtrant
14 Raccord pneumatique pour air
comprimé régulé
15 Vis de vidange pour l'huile
16 Voyant du niveau d'huile
17 Manomètre pression de régula-
tion
18 Manostat
19 Tubulure de remplissage d'huile
6
7
8
16
Page 4
FRANÇAIS
Table des matières
1. Vue d'ensemble de l'appareil... 16
2. A lire en premier ! .....................17
3. Sécurité......................................17
3.1 Utilisation conforme aux
prescriptions ...............................17
3.2 Consignes générales de
sécurité .......................................17
3.3 Dispositifs de sécurité................. 18
4. Fonctionnement........................18
4.1 Avant la première utilisation........18
4.2 Production d'air comprimé .......... 18
5. Maintenance et entretien..........18
5.1 Maintenance régulière ................19
5.2 Rangement de la machine..........19
6. Accessoires livrables ..........19/63
7. Problèmes et dérangements....21
8. Réparations ...............................21
9. Protection de
l'environnement ........................22
10. Caractéristiques Techniques... 22
2. A lire en premier !
• Avant la mise en marche, lire attenti­vement ces instructions d'utilisa­tion. Observer en particulier les ins­tructions de sécurité.
• Si un dommage dû au transport est constaté lors du déballage, en infor­mer immédiatement le revendeur. Ne pas mettre l'appareil en service !
• Eliminer l'emballage en respectant l'environnement. Le remettre à la station de collecte correspondante.
• Conserver ces instructions de manière à pouvoir s'y référer à tout instant en cas d'incertitude. Conser­ver également les certificats de con­trôle des composants pneumati­ques.
• En cas de vente ou de location de cet appareil, remettre également ces instructions.
3. Sécurité
3.1 Utilisation conforme aux prescriptions
Ce compresseur sert à produire de l'air comprimé pour les outils à actionnement pneumatique.
Son utilisation dans le domaine médical, dans le domaine agroalimentaire ou pour le remplissage de bouteilles à air respiratoire n'est pas autorisé.
Il est interdit d'aspirer des gaz explosifs, inflammables ou toxiques avec l'appa­reil. L'utilisation de l'appareil est interdite dans des lieux présentant des risques d'explosion.
Toute autre utilisation est contraire aux prescriptions. Une utilisation non con­forme aux prescriptions, des modifica­tions apportées à l'appareil ou l'emploi de pièces qui n'ont pas été contrôlées ni approuvées par le fabricant peuvent entraîner des dommages imprévisibles !
Les enfants, les personnes mineures ou non formées ne sont pas habilités à utili­ser le compresseur ni les outils à action­nement pneumatique qui lui sont raccor­dés.
3.2 Consignes générales de sécurité
Respecter les consignes de sécurité sui­vantes pendant l'utilisation de cette machine afin d'éviter tout dégât corporel ou matériel. Respecter les consignes de sécurité spécifiques à chaque chapitre. Conserver soigneusement toute la docu­mentation fournie avec l'appareil. Respecter, le cas échéant, les directives de la caisse professionnelle d'assurance maladie ou les prescriptions en matière de prévention des accidents relatives au maniement des compresseurs et des machines à actionnement pneumatique.
A
Principaux dangers !
Maintenir le lieu de travail en ordre – un désordre sur le lieu de travail peut entraîner des accidents. Il convient de rester vigilant et concentré sur son travail. Aborder le travail avec bon sens. Ne pas utiliser l'appareil élec­trique en cas d'inattention. Prendre les influences de l'environne­ment en considération. Veiller à un éclai­rage correct. Eviter de prendre une position du corps inconfortable. Veiller à adopter une posi­tion stable et à garder constamment votre équilibre. Ne pas utiliser la machine en présence de liquides ou de gaz inflammables. Maintenir les enfants en dehors de l'espace de travail. Ne laisser aucune tierce personne toucher la machine ni le câble d'alimentation pendant l'utilisation de l'appareil. Ne pas surcharger l'appareil – n'utiliser cette machine que dans la plage de puissance indiquée dans les caractéristi­ques techniques.
B
Danger dû à l'électricité !
Ne pas exposer l'appareil à la pluie. Ne pas utiliser cette machine en pré­sence d'eau ou d'humidité relative de l'air trop élevée. Eviter, lors du travail avec la machine, tout contact corporel avec des pièces reliées à la terre (p. ex. radiateurs, tuyaux, cuisinières, réfrigérateurs). Ne pas utiliser le câble de réseau pour d'autres fins que celle pour laquelle il a été conçu.
A
Risque de se blesser avec le souffle d'air comprimé et les pièces qu'il a arrachées !
Ne jamais diriger l'air comprimé sur des personnes ou des animaux ! S'assurer que tous les outils à air com­primé utilisés ainsi que leurs accessoires sont adaptés à la pression de service ou sont raccordés à un détendeur. Faire attention, en desserrant le raccord rapide du compresseur, au souffle d'air comprimé qui sort subitement du flexi­ble. Maintenir fermement l'extrémité du flexible à air comprimé à desserrer. S'assurer que tous les assemblages par vis sont toujours serrés à fond. Ne pas réparer l'appareil soi-même ! Les travaux de réparation sur les compres­seurs, les ballons et les appareils pneu­matiques ne doivent être exécutés que par des professionnels.
Danger dû l'air comprimé lubri-
A
fié !
N'utiliser de l'air comprimé lubrifié qu'avec des appareils pneumatiques adaptés. Ne pas utiliser de flexible pour air comprimé lubrifié avec un appareil pneumatique ne fonctionnant pas à l'air comprimé lubrifié. Ne pas gonfler de roues de voiture ou autres avec de l'air lubrifié.
A
Risque de brûlures avec les surfaces des conduites à air com­primé !
Laisser refroidir l'appareil avant d'effec­tuer des travaux de maintenance.
A
Risque de blessure ou de pin­cement au niveau des pièces mobiles !
Ne pas mettre l'appareil en service avec le dispositif de protection démonté. Faire attention au démarrage automati­que de l'appareil lorsque le seuil de pression minimal est atteint ! – Vérifier que l'appareil n'est pas relié au secteur avant d'effectuer des travaux de mainte­nance. Vérifier avant la mise en marche (par exemple après des travaux de maintenance) qu'aucun outil de montage ni de pièce détachée ne se trouvent dans l'appareil.
A
Danger dû à un équipement de protection personnel insuffisant !
Porter une protection acoustique. Porter des lunettes de protection. Porter un masque anti-poussière pour les travaux produisant de la poussière ou lorsque se crée un brouillard toxique. Porter un vêtement de travail adapté. Le port de chaussures anti-dérapantes est recommandé pour les travaux en exté­rieur.
17
Page 5
FRANÇAIS
Danger dû à un défaut de
A
l'appareil !
Entretenir la machine et les accessoires avec soin. Suivre les instructions de maintenance. Examiner, avant chaque service, l'appareil électrique pour s'assu­rer qu'il n'est pas éventuellement endommagé. Avant de continuer à utili­ser l'appareil électrique, il faut examiner soigneusement les dispositifs de sécu­rité, les dispositifs de protection ou les pièces légèrement endommagées pour s'assurer de leur fonctionnement parfait et conforme à la destination. Vérifier que les pièces mobiles fonctionnent correc­tement et ne grippent pas. Toutes les pièces doivent être montées correcte­ment et répondre à toutes les conditions afin d'assurer un fonctionnement parfait de l'appareil. Les dispositifs de protec­tion ou les pièces détériorés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé et reconnu. Faire remplacer les interrupteurs défec­tueux par un atelier de service après­vente. Ne pas utiliser cet appareil lors­que l'interrupteur est défectueux. Maintenir les poignées sèches et exemptes d'huile ou de graisse.
3.3 Dispositifs de sécurité

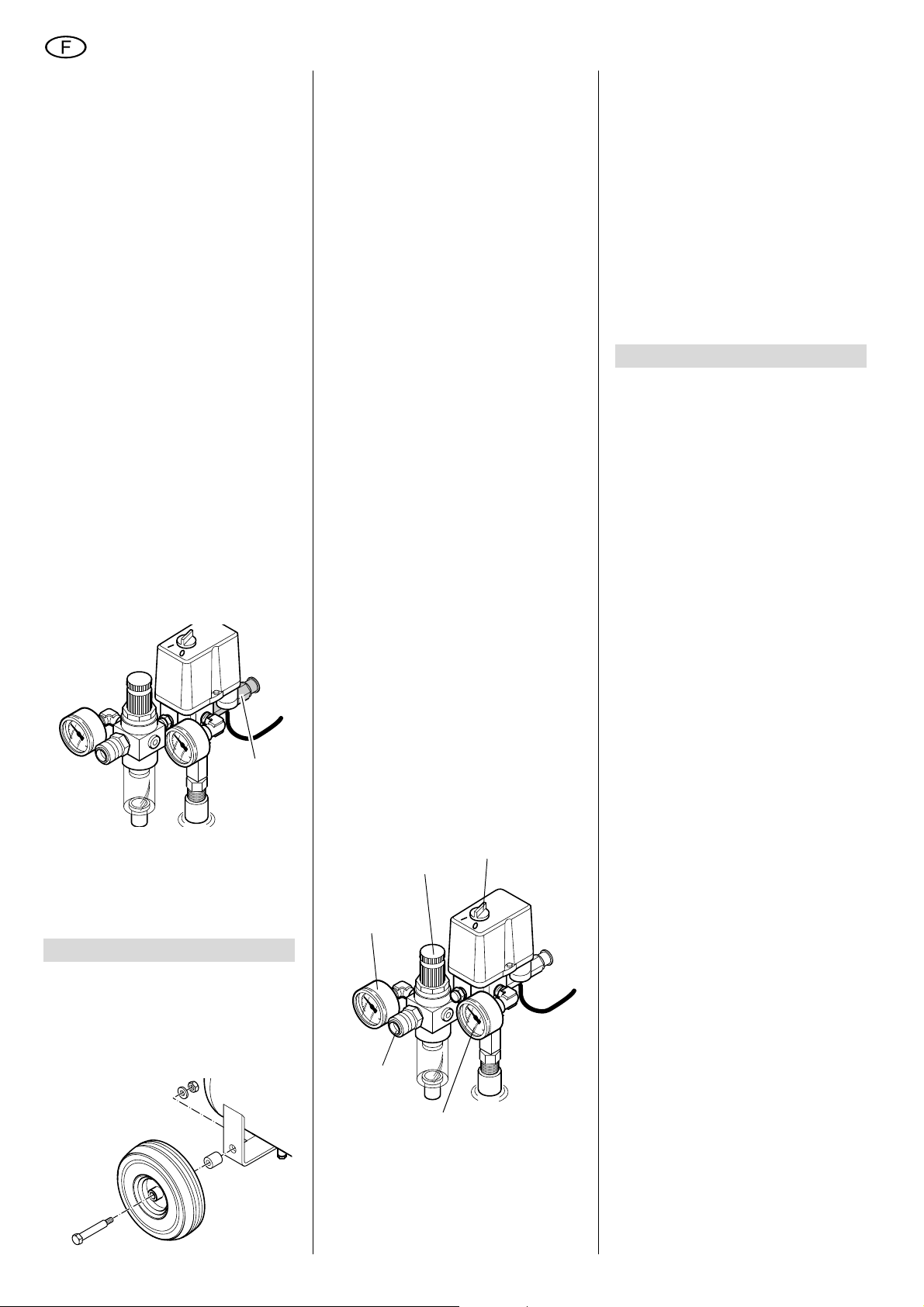

Valve de sécurité
20
La valve de sécurité à ressort (20) se trouve au niveau de l'interrupteur mar­che/arrêt. La valve réagit lorsque la pression maximale admissible est dépassée.
4. Fonctionnement
4.1 Avant la première utilisa­tion
Monter les roues
1. Monter les roues comme représenté
sur la figure.
Raccordement au secteur
Danger ! Tension électrique
B
Ne mettez la machine en ser­vice que dans un entourage sec. Pour travailler avec la machine, utiliser une source de courant qui possède les caractéristiques suivantes :
− Prises de courant installées, mises à la terre et contrôlées con­formément aux consignes.
− suivant les spécifications techni­ques ;
Installer le câble d'alimentation de façon à ce que celui-ci ne gêne pas et ne puisse être endommagé pendant les travaux.
Vérifier à chaque fois que la machine est éteinte avant d'enficher la fiche de contact dans la prise de courant.
Protéger le câble d'alimentation de la chaleur, des liquides corrosifs et des arêtes vives.
Utiliser comme câbles de rallonge uniquement des câbles à gaine de caoutchouc de section transversale suffisante (voir "Caractéristiques techniques").
Ne pas éteindre le compresseur en retirant la fiche de contact, mais avec l'interrupteur «marche-arrêt».
Retirer la fiche de contact de la prise de courant après utilisation.
4.2 Production d'air com­primé
1. Allumer l'appareil (23) et attendre
que la pression de chaudière maxi­male soit atteinte (le compresseur s'arrête). La pression de chaudière s'affiche sur le manomètre pression de chau­dière (24).
22
21
25
23
Attention !
A
La pression de régulation para­métrée ne peut être supérieure à la pression de service maximale des outils pneumatiques raccordés !
3. Raccorder le flexible à air comprimé
à l'alimentation en air comprimé (25).
4. Brancher l'outil à air comprimé.
Le travail avec l'outil à air comprimé peut maintenant commencer.
5. Eteindre l'appareil lorsqu'il n'est pas
prévu de l'utiliser aussitôt. Retirer ensuite la fiche de contact.
5. Maintenance et entretien
Danger !
A
Avant d'effectuer des manipu­lations sur l'appareil :
− Eteindre la machine.
− Retirer la fiche de contact.
− Attendre que l'appareil se soit
immobilisé.
− S'assurer que l'appareil, tous les outils pneumatiques et leurs accessoires sont exempts de pression.
− Laisser refroidir l'appareil et tous les outils à air comprimé et accessoires utilisés.
Après toute manipulation sur l'appa­reil :
− Remettre tous les dispositifs de sécurité en service et les contrô­ler.
− S'assurer qu'aucun outil ou autre objet n'est resté sur ou dans la machine.
Les travaux de maintenance et de réparation autres que ceux décrits dans ce chapitre ne doivent être exé­cutés que par une personne compé­tente.
5.1 Maintenance régulière
Avant toute manipulation
• Contrôler l'état des flexibles à air et les remplacer le cas échéant.
• Contrôler les assemblages par vis et les resserrer à fond en cas de besoin.
• Vérifier que le câble d'alimentation ne présente pas de détériorations et le faire remplacer par un électricien professionnel s'il y a besoin.
18
24
2. Régler la pression de régulation au manostat (22). La pression de régu­lation actuelle s'affiche sur le manostat pression de régulation
(21).
Toutes les 50 heures de fonctionne­ment

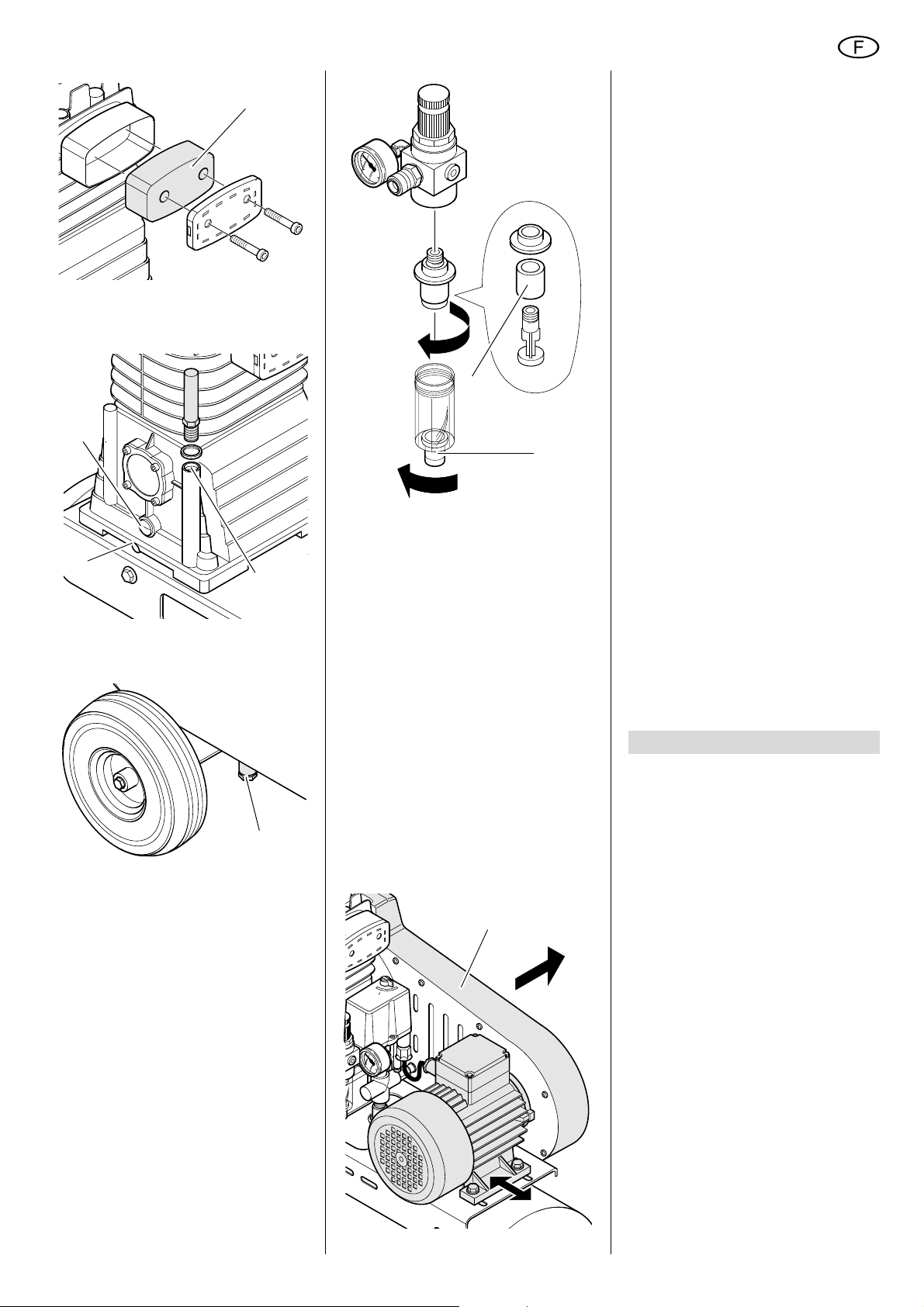

• Contrôler le filtre à air (26) du com- presseur, le nettoyer éventuelle­ment.
Page 6
26
• Contrôler le niveau d'huile (27) du compresseur, faire le plein d'huile en cas de besoin (28).
27
29
28
• Evacuer l'eau de condensation du ballon (30).
30
Attention !
A
L'eau de condensation con­tient de l'huile et les déchets doivent être déposés dans un dépôt de matiè­res problématiques.
• Nettoyer le filtre à air (31) du déten- deur filtrant
.
31
32
• Vidanger l'eau de condensation au manodétendeur à filtre dans un réservoir (32).
Attention !
A
L'eau de condensation con­tient de l'huile et les déchets doivent être déposés dans un dépôt de matiè­res problématiques.
• Contrôler la courroie trapézoïdale :
− Dévisser la grille de protection de
la courroie (33).
− Remplacer la courroie ou la retendre en cas de besoin.
− Pour modifier la tension de la courroie trapézoïdale, desserrer les quatre vis au pied du moteur et faire glisser le moteur.
− Resserrer les vis au pied du moteur.
− Remonter la grille de protection de la courroie.
33
O OFF
AUTO
FRANÇAIS
Toutes les 250 heures de fonctionnement
• Remplacer le filtre à air du compres­seur.
• Remplacer le filtre à air du déten­deur filtrant.
Toutes les 500 heures de fonctionnement
• Evacuer l'huile du compresseur au niveau de la vis de purge (29) et remplacer l'huile.
A
Eliminer l'huile de purge dans le respect de l'environnement par l'intermédiaire des déchetteries ou tout autre point de collecte !
Après 1000 heures de fonctionnement
• Faire inspecter le compresseur par un atelier spécialisé. La longévité du compresseur en sera ainsi considé­rablement augmentée.
5.2 Rangement de la machine
1. Eteindre l'appareil et retirer la fiche de contact.
2. Ventiler le ballon et tous les outils à air comprimé raccordés.
3. Ranger la machine de façon à ce qu'aucune personne non autorisée ne puisse la mettre en marche.
Attention
A
Ne pas ranger la machine sans protection en plein air ni dans un endroit humide. Ne pas poser la machine sur le flanc pour sa conser­vation ou son transport.

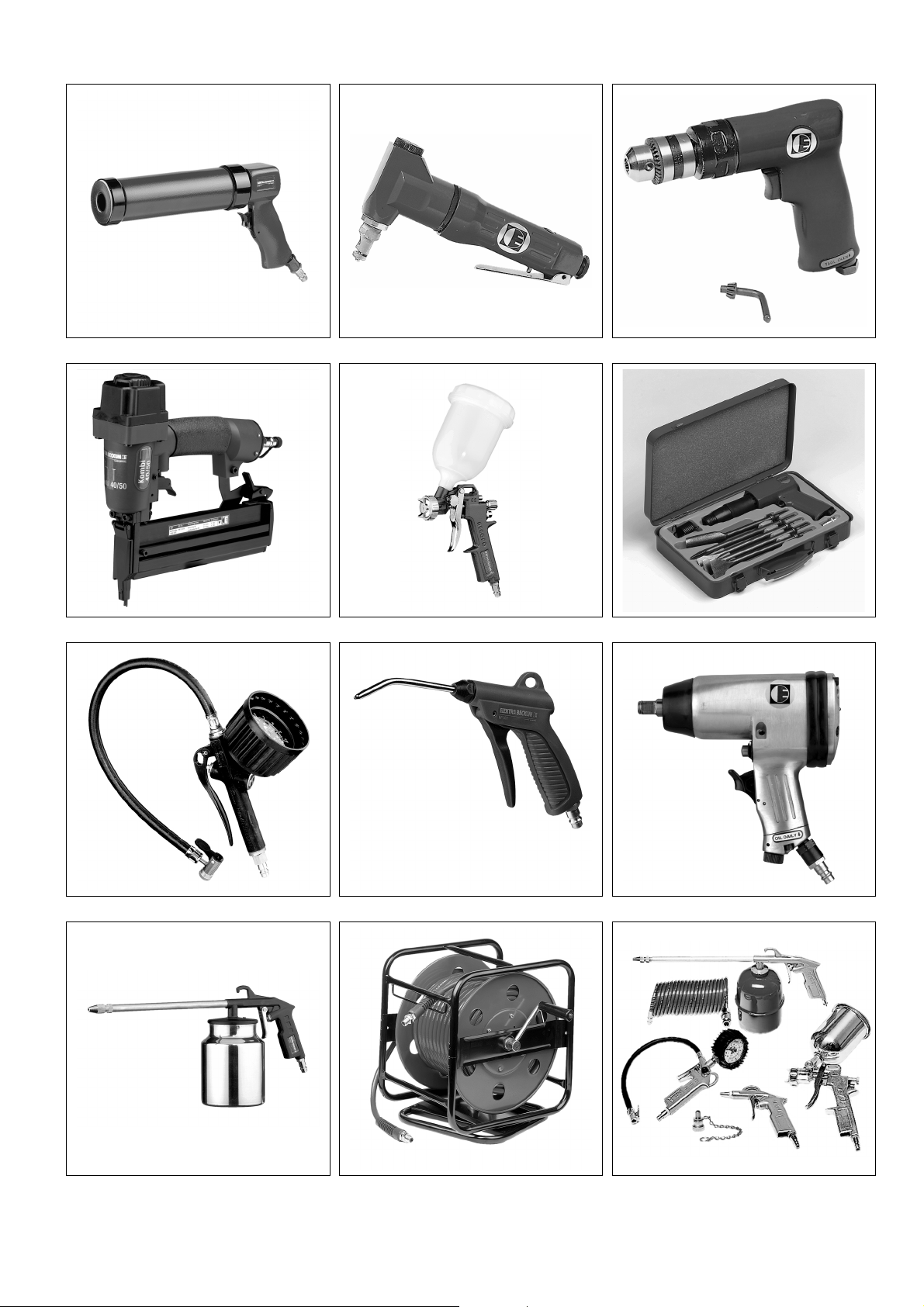

6. Accessoires livrables
Pour des travaux particuliers, vous trou­verez chez votre revendeur les acces­soires suivants – illustrés en quatrième de couverture :
Jointoiement A Pistolet à cartouches KP 910
pour cartouches courantes. Code art. 090 101 0030
Travail de la tôle B Grignoteuse à tôle BN 540
rayon de coupe très petit ; tron­çonne les tôles d'acier jusqu'à 1,0 mm d'épaisseur. Code art. 090 100 6784
Perçage C Perceuse BM 310
machine très maniable pour un tra­vail pratiquement sans fatigue ; rotation à droite. Code art. 090 100 6725
• Perceuse BM 500 (sans illustration) avec mandrin autoserrant 3/8" et dispositif rapide d'inversion du sens de rotation. Code art. 090 105 4533
19
Page 7
FRANÇAIS
Agrafage / clouage D Cloueuse combinée Kombi 40/50
pour agrafes (type 90) de 20 mm à 40 mm et clous (type SKN) de 20 mm à 50 mm. Code art. 090 105 4720
• Cloueuse combinée Kombi 32 (non illustrée) pour agrafes (type 90) de 15 mm à 32 mm et clous (type SKN) de 16 mm à 32 mm. Code art. 090 105 4711
• Agrafeuse KG 80/16 (non illustrée) pour agrafes (type 80) de 6 mm à 16 mm. Code art. 090 105 4681
• Agrafeuse KG 90/25 (non illustrée) pour agrafes (type 90) de 15 mm à 25 mm. Code art. 090 105 4690
• Agrafeuse KG 90/40 (non illustrée) pour agrafes (type 90) de 20 mm à 40 mm. Code art. 090 105 4703
• Cloueuse à tête de refoulement SKN 50 (non illustrée) pour clous à refouler (type SKN) de 20 mm à 50 mm. Code art. 090 105 4738
Peinture E Pistolet à peinture FB 2200 HVLP
L'équipement High Volume Low Pressure réduit le nuage de pein­ture, d'où une meilleure application sur le substrat et une moindre con­sommation de peinture. Code art. 090 105 4460
• Pistolet à peinture FB 2200 (sans illustration) avec bac de 0,5 l ; pistolet à pein­ture professionnel ; jet de forme ronde ou plate, réglable en continu. Code art. 090 105 4452
• Pistolet à peinture SB 200 (sans illustration) avec réservoir d'aspiration de 1,0 l. Code art. 090 100 3882
• Pistolet à peinture FB 150 (sans illustration) avec bac de 0,5 l ; pour l'application d'apprêts et de peintures de diffé­rentes viscosités. Code art. 090 100 3874
• Pistolet à peinture FB 90 (sans illus­tration) avec bac de 0,75 l ; pour l'applica­tion d'apprêts et de peintures de dif­férentes viscosités. Code art. 090 105 6064
Burinage F Set de marteau burineur MHS 450
pour les travaux de chantier et les travaux de carrosserie. Code art. 090 100 9210
• Set de marteau burineur MHS 315 (sans illustration) pour l'élimination d'enduit et de car­relages ainsi que pour les travaux de burinage léger. Code art. 090 100 6911
Gonflage / contrôle de pneus G Gonfleur de pneus à manomètre
RF 480 modèle professionnel (étalonné). Code art. 090 105 4630
• Gonfleur de pneus à manomètre RF 363 (sans illustration) comme RF 480, cependant sans étalonnage. Code art. 090 105 4622
• Gonfleur de pneus à manomètre RF 200 (sans illustration) pour le gonflage de pneus et de bal­lons (étalonné). Code art. 090 105 6188
• Gonfleur de pneus à manomètre RF 100 (sans illustration) comme RF 200, cependant sans étalonnage. Code art. 090 102 6724
Nettoyage H Soufflette BP 200
Modèle entièrement en matière plastique. Code art. 090 105 4606
• Soufflette BP 300 (sans illustration) Modèle entièrement en matière plastique ; débit particulièrement élevé grâce à la buse Venturi. Code art. 090 105 4614
• Soufflette BP 70 (sans illustration) Modèle en alliage léger (avec rallonge de 100 mm). Code art. 090 102 6726
• Soufflette BP 60 (sans illustration) Modèle en alliage léger (sans ral­longe). Code art. 090 102 6718
Vissage I Visseuse à percussion SR 230
modèle robuste pour le bricolage et le secteur automobile. Code art. 090 105 6170
• Set de visseuse à percussion SR 340 (sans illustration) Modèle professionnel avec de nom­breux accessoires. Code art. 090 105 6137
• Set de visseuse à percussion SR 140 (sans illustration) pour diverses applications de loisirs et du secteur automobile ; avec de nombreux accessoires. Code art. 090 100 8582
• Set de visseuse à percussion SR 120 (sans illustration) faible consommation d'air, d'où une adaptation aux compresseurs plus petits ; avec de nombreux accessoi­res. Code art. 090 100 6750
• Visseuse à cliquet RS 320 (sans illustration) Idéale pour une utilisation dans le secteur automobile grâce à la forme compacte et à la tête à cliquet à revêtement caoutchouté. Code art. 090 105 4541
• Set de visseuse à cliquet RS 220 (sans illustration) Set complet avec de nombreux accessoires. Code art. 090 100 6717
• Visseuse DS 1610 (sans illustration) à rotation réversible droite-gauche avec dispositif rapide d'inversion du sens de rotation. Code art. 090 101 2440
Pulvérisation J Pistolet pulvérisateur SPP 161
pour la pulvérisation de nettoyant à froid, d'huile, de cire liquide, etc. Code art. 090 105 4525
• Pistolet pulvérisateur combiné UBS 820 (sans illustration) pour cartouches à visser, courantes dans le commerce, d'une conte­nance de 1,0 l. Code art. 090 105 4479
Flexibles K Tambour de câble ST 200
orientable sur 360° ; avec flexible pour air comprimé de 30 m en poly­uréthane. Code art. 090 105 4568
• Flexible armé pour air comprimé (sans illustration) avec accouplement rapide et embout ; long de 5 m ; diamètre extérieur 12 mm ; diamètre intérieur 6mm. Code art. 090 105 4908
• Flexible armé pour air comprimé (sans illustration) avec accouplement rapide et embout ; long de 10 m ; diamètre extérieur 12 mm ; diamètre intérieur 6mm. Code art. 090 105 4916
20
Page 8
FRANÇAIS
• Flexible armé pour air comprimé (sans illustration) avec accouplement rapide et embout ; long de 10 m ; diamètre extérieur 15 mm ; diamètre intérieur 9 mm. Code art. 090 105 4924
• Flexible armé pour air comprimé (sans illustration) long de 50 m ; diamètre extérieur 15 mm ; diamètre intérieur 9 mm. Code art. 090 105 4932
• Flexible spiralé en Rilsan (sans illus­tration) avec accouplement rapide et douille ; longueur utile 2,5 m ; dia­mètre extérieur 8 mm ; diamètre intérieur 6 mm. Code art. 090 105 4940
• Flexible spiralé en Rilsan (sans illus­tration) avec accouplement rapide et douille ; longueur utile 7,5 m ; dia­mètre extérieur 8 mm ; diamètre intérieur 6 mm. Code art. 090 105 4959
• Flexible spiralé en Rilsan (sans illus­tration) avec accouplement rapide et douille ; longueur utile 10,0 m ; dia­mètre extérieur 10 mm ; diamètre intérieur 8 mm. Code art. 090 105 4967
• Enrouleur de flexible SA 100 (sans illustration) avec flexible armé long de 20,0 m ; diamètre extérieur 15 mm ; diamètre intérieur 9 mm. Code art. 090 105 4975
• Enrouleur de flexible SA 200 (sans illustration) pour fixation au mur/au plafond ; enroulement automatique par sim­ple traction ; avec flexible pour air comprimé en PU long de 8 m ; dia­mètre extérieur 13 mm ; diamètre intérieur 8 mm. Code art. 090 105 4550
Jeux d'accessoires L Jeu d'accessoires LPZ 7-S
contient : buse de nettoyage, gon­fleur de pneus, mamelon de gon­flage, canule à ballon, pistolet à peinture, pulvérisateur, flexible spi­ralé. Code art. 090 100 3858
• Jeu d'accessoires LPZ 7-P (non illustré) contient : buse de nettoyage, gon­fleur de pneus, mamelon de gon­flage, canule à ballon, pistolet à peinture, pulvérisateur, 10 m de flexible tissé. Code art. 090 100 3890
• Jeu d'accessoires LPZ 6-P (non illustré) contient : buse de nettoyage, gon-
fleur de pneus, mamelon de gon­flage, canule à ballon, pistolet à peinture, pulvérisateur, 5 m de flexi­ble tissé. Code art. 090 104 4487
• Jeu d'accessoire LPZ 4 (sans illus­tration) contient buse de nettoyage, gonfleur de pneus, pistolet à peinture, flexi­ble spiralé. Code art. 090 101 3845
• Jeu d'accessoire LPZ 2 (sans illus­tration) comprenant poignée universelle avec soufflette, gonfleur de pneus, pistolet à peinture, flexible spiralé. Code art. 090 105 5971
7. Problèmes et dérange-
ments
Danger !
A
Avant d'effectuer des manipu-
lations sur l'appareil :
− Eteindre la machine.
− Retirer la fiche de contact.
− Attendre que l'appareil se soit
immobilisé.
− S'assurer que l'appareil, tous les outils pneumatiques et leurs accessoires sont exempts de pression.
− Laisser refroidir l'appareil et tous les outils à air comprimé et accessoires utilisés.
Après toute manipulation sur l'appa­reil :
− Remettre tous les dispositifs de sécurité en service et les contrô­ler.
− S'assurer qu'aucun outil ou autre objet n'est resté sur ou dans la machine.
Le compresseur ne fonctionne pas :
• Pas de tension secteur.
− Contrôler le câble, la prise et le
fusible.
• Tension du réseau trop faible.
− Utiliser comme câbles de ral-
longe uniquement des câbles à gaine de caoutchouc de section transversale suffisante (voir "Caractéristiques techniques"). Eviter les câbles de rallonge avec l'appareil à froid.
• Le compresseur a été éteint par retrait de la fiche de contact alors qu'il fonctionnait.
− Eteindre le compresseur avec
l'interrupteur «marche-arrêt», puis le rallumer.
• Le disjoncteur s'est déclenché en raison d'un refroidissement insuffi­sant, par exemple (ailettes de refroi­dissement couvertes).
− Éteindre le compresseur avec l'interrupteur Marche/Arrêt ; élimi­ner la cause de la surchauffe ; laisser refroidir environ 10 minu­tes ; enfoncer le disjoncteur de protection ; remettre le compres­seur en marche avec l'interrup­teur Marche/Arrêt.
Le compresseur fonctionne mais ne produit pas une pression suffisante.
• La vidange d'eau de condensation au réservoir à pression n'est pas étanche.
− Examiner la garniture d'étan-
chéité de la (des) vis de vidange, la (les) remplacer le cas échéant.
− Visser la (les) vis de vidange à
bloc à la main.
• La vis de vidange de l'eau de con­densation du détendeur filtrant est desserrée.
− Visser la vis de vidange à bloc à
la main.
• Valve de retenue non étanche.
− Faire réviser la valve de retenue
dans un atelier spécialisé.
L'outil pneumatique ne reçoit pas assez de pression.
• Le manostat n'est pas assez des­serré.
− Dévisser davantage le manostat.
• Raccord de flexible non étanche
entre le compresseur et l'outil à air comprimé.
− Contrôler le raccord de flexible ;
remplacer les pièces éventuelle­ment défectueuses.
8. Réparations
Danger !
A
La réparation d'outils électri­ques devra être exclusivement con­fiée à un électricien professionnel !
Les outillages électriques nécessitant une réparation peuvent être envoyés à la succursale de services après-vente de votre pays dont l'adresse figure avec la liste des pièces de rechange.
Prière de joindre à l'outil expédié une description du défaut constaté.
9. Protection de l'environ­nement
Le matériau d'emballage de la machine est recyclable à 100 %.
Les machines et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premiè­res et de matières plastiques de grande qualité pouvant être également recy­clées.
Les présentes instructions ont été impri­mées sur papier blanchi sans chlore.
21
Page 9
FRANÇAIS
10. Caractéristiques Techniques
Capacité d'aspiration l/min 330
Débit effectif (débit volumétrique) l/min 190
Capacité de remplissage l/min 220
Pression de service (pression en fin de compression) bar 10
Volume du ballon l 50
Nombre des sorties d'air 2
Type du compresseur B 2800 B
Nombre de cylindres 2
Vitesse de rotation (compresseur) tr/min 1499
Puissance du moteur kW 2,2
Tension de raccordement (50 Hz) V 230
Courant nominal A 10
Nombre minimum de fusibles A 16 (à action retardée)
Indice de protection IP 44
Longueur totale maximale en cas d'utilisation de câbles de prolongement: – pour une section de fil de 3 x 1,5 mm – pour une section de fil de 3 x 2,5 mm
2 2
Qualité d'huile 10 W 40
Quantité nécessaire lors de la vidange l 0,21
m m30
50
Dimensions: longueur x largeur x hauteur cm 88 x 49 x 77
Poids kg 54
Pression acoustique L
Puissance acoustique L
à 4 m max. dB (A) 73 ± 3
PA
WA
dB (A) 93 ± 3
22
Page 10
U3K0028.fm
A 090 101 0030 B 090 100 6784 C 090 100 6725
D 090 105 4720 E 090 105 4460 F 090 100 9210
G 090 105 4630 H 090 105 4606 I 090 105 6170
J 090 105 4525 K 090 105 4568 L 090 100 3858
63
Page 11
U4BA_EB3.fm
www.elektra-beckum.com
ZINDEL AG - Technische Dokumentation und Multimedia, www.zindel.de
Loading...
