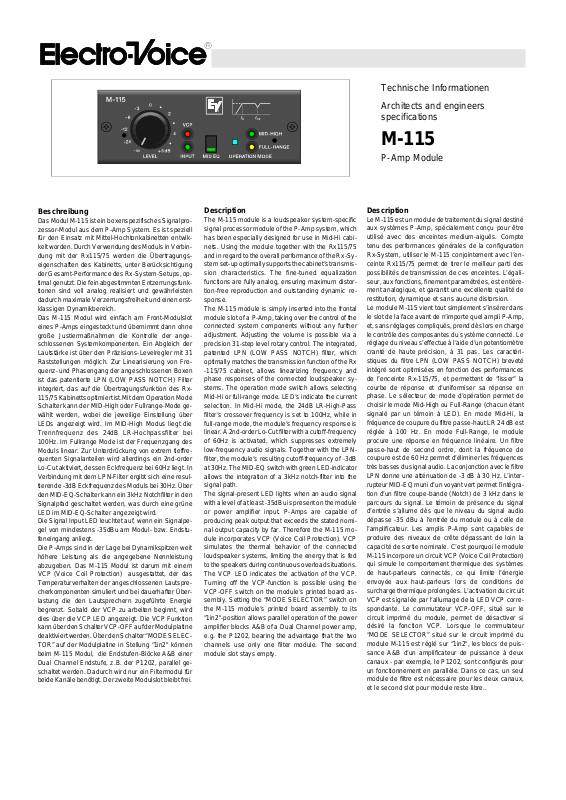

Electro-voice M-115 BROCHURE

Technische Informationen

Architects and engineers
specifications

M-115

P-Amp Module

Beschreibung

Das Modul M-115 ist ein boxenspezifisches Signalpro­zessor-Modul aus dem P-Amp System. Es ist speziell
für den Einsatz mit Mittel-Hochtonkabinetten entwik­kelt worden. Durch Verwendung des Moduls in Verbin­dung mit der Rx115/75 werden die Übertragungs­eigenschaften des Kabinetts, unter Berücksichtigung
der Gesamt-Performance des Rx-System-Setups, op­timal genutzt. Die fein abgestimmten Entzerrungsfunk­tionen sind voll analog realisiert und gewährleisten
dadurch maximale Verzerrungsfreiheit und einen erst­klassigen Dynamikbereich.
Das M-115 Modul wird einfach am Front-Modulslot
eines P-Amps eingesteckt und übernimmt dann ohne
große Justiermaßnahmen die Kontrolle der ange­schlossenen Systemkomponenten. Ein Abgleich der
Lautstärke ist über den Präzisions-Levelregler mit 31
Raststellungen möglich. Zur Linearisierung von Fre­quenz- und Phasengang der angeschlossenen Boxen
ist das patentierte LPN (LOW PASS NOTCH) Filter
integriert, das auf die Übertragungsfunktion des Rx­115/75 Kabinetts optimiert ist.Mit dem Operation Mode
Schalter kann der MID-High oder Fullrange-Mode ge­wählt werden, wobei die jeweilige Einstellung über
LEDs angezeigt wird. Im MID-High Modus liegt die
Trennfrequenz des 24dB LR-Hochpassfilter bei
100Hz. Im Fullrange Mode ist der Frequenzgang des
Moduls linear. Zur Unterdrückung von extrem tieffre­quenten Signalanteilen wird allerdings ein 2nd-order
Lo-Cut aktiviert, dessen Eckfrequenz bei 60Hz liegt. In
Verbindung mit dem LPN-Filter ergibt sich eine resul­tierende -3dB Eckfrequenz des Moduls bei 30Hz. Über
den MID-EQ-Schalter kann ein 3kHz Notchfilter in den
Signalpfad geschaltet werden, was durch eine grüne
LED im MID-EQ-Schalter angezeigt wird.
Die Signal Input LED leuchtet auf, wenn ein Signalpe­gel von mindestens -35dBu am Modul- bzw. Endstu­feneingang anliegt.
Die P-Amps sind in der Lage bei Dynamikspitzen weit
höhere Leistung als die angegebene Nennleistung
abzugeben. Das M-115 Modul ist darum mit einem
VCP (Voice Coil Protection) ausgestattet, der das
Temperaturverhalten der angeschlossenen Lautspre­cherkomponenten simuliert und bei dauerhafter Über­lastung die den Lautsprechern zugeführte Energie
begrenzt. Sobald der VCP zu arbeiten beginnt, wird
dies über die VCP LED angezeigt. Die VCP Funktion
kann über den Schalter VCP-OFF auf der Modulplatine
deaktiviert werden. Über den Schalter “MODE SELEC­TOR” auf der Modulplatine in Stellung “1in2" können
beim M-115 Modul, die Endstufen-Blöcke A&B einer
Dual Channel Endstufe, z.B. der P1202, parallel ge­schaltet werden. Dadurch wird nur ein Filtermodul für
beide Kanäle benötigt. Der zweite Modulslot bleibt frei.

Description

The M-115 module is a loudspeaker system-specific
signal processor module of the P-Amp system, which
has been especially designed for use in Mid-Hi cabi­nets. Using the module together with the Rx115/75
and in regard to the overall performance of the Rx-Sy­stem set-up optimally supports the cabinet’s transmis­sion characteristics. The fine-tuned equalization
functions are fully analog, ensuring maximum distor­tion-free reproduction and outstanding dynamic re­sponse.
The M-115 module is simply inserted into the frontal
module slot of a P-Amp, taking over the control of the
connected system components without any further
adjustment. Adjusting the volume is possible via a
precision 31-step level rotary control. The integrated,
patented LPN (LOW PASS NOTCH) filter, which
optimally matches the transmission function of the Rx

-115/75 cabinet, allows linearizing frequency and
phase responses of the connected loudspeaker sy­stems. The operation mode switch allows selecting
Mid-Hi or full-range mode. LED’s indicate the current
selection. In Mid-Hi mode, the 24dB LR-High-Pass
filter’s crossover frequency is set to 100Hz, while in
full-range mode, the module’s frequency response is
linear. A 2nd-order Lo-Cut filter with a cutoff-frequency
of 60Hz is activated, which suppresses extremely
low-frequency audio signals. Together with the LPN­filter, the module’s resulting cutoff-frequency of -3dB
at 30Hz. The MID-EQ switch with green LED-indicator
allows the integration of a 3kHz notch-filter into the
signal path.
The signal-present LED lights when an audio signal
with a level of at least -35dBu is present on the module
or power amplifier input. P-Amps are capable of
producing peak output that exceeds the stated nomi­nal output capacity by far. Therefore the M-115 mo­dule incorporates VCP (Voice Coil Protection). VCP
simulates the thermal behavior of the connected
loudspeaker systems, limiting the energy that is fed
to the speakers during continuous overload situations.
The VCP LED indicates the activation of the VCP.
Turning off the VCP-function is possible using the
VCP-OFF switch on the module’s printed board as­sembly. Setting the “MODE SELECTOR” switch on
the M-115 module’s printed board assembly to its
“1in2"-position allows parallel operation of the power
amplifier blocks A&B of a Dual Channel power amp,
e.g. the P1202, bearing the advantage that the two
channels use only one filter module. The second
module slot stays empty.

Description

Le M-115 est un module de traitement du signal destiné
aux systèmes P-Amp, spécialement conçu pour être
utilisé avec des enceintes medium-aiguës. Compte
tenu des performances générales de la configuration
Rx-System, utiliser le M-115 conjointement avec l’en­ceinte Rx115/75 permet de tirer le meilleur parti des
possibilités de transmission de ces enceintes. L’égali­seur, aux fonctions, finement paramétrées, est entière­ment analogique, et garantit une excellente qualité de
restitution, dynamique et sans aucune distorsion.
Le module M-115 vient tout simplement s’insérer dans
le slot de la face avant de n’importe quel ampli P-Amp,
et, sans réglages compliqués, prend dès lors en charge
le contrôle des composantes du système connecté. Le
réglage du niveau s’effectue à l’aide d’un potentiomètre
cranté de haute précision, à 31 pas. Les caractéri­stiques du filtre LPN (LOW PASS NOTCH) breveté
intégré sont optimisées en fonction des performances
de l’enceinte Rx-115/75, et permettent de “lisser” la
courbe de réponse et d’uniformiser sa réponse en
phase. Le sélecteur de mode d’opération permet de
choisir le mode Mid-High ou Full-Range (chacun étant
signalé par un témoin à LED). En mode Mid-Hi, la
fréquence de coupure du filtre passe-haut LR 24 dB est
réglée à 100 Hz. En mode Full-Range, le module
procure une réponse en fréquence linéaire. Un filtre
passe-haut de second ordre, dont la fréquence de
coupure est de 60 Hz permet d’éliminer les fréquences
très basses du signal audio. La conjonction avec le filtre
LPN donne une atténuation de -3 dB à 30 Hz. L’inter­rupteur MID-EQ muni d’un voyant vert permet l’intégra­tion d’un filtre coupe-bande (Notch) de 3 kHz dans le
parcours du signal. Le témoin de présence du signal
d’entrée s’allume dès que le niveau du signal audio
dépasse -35 dBu à l’entrée du module ou à celle de
l’amplificateur. Les amplis P-Amp sont capables de
produire des niveaux de crête dépassant de loin la
capacité de sortie nominale. C’est pourquoi le module
M-115 incorpore un circuit VCP (Voice Coil Protection)
qui simule le comportement thermique des systèmes
de haut-parleurs connectés, ce qui limite l’énergie
envoyée aux haut-parleurs lors de conditions de
surcharge thermique prolongées. L’activation du circuit
VCP est signalée par l’allumage de la LED VCP corre­spondante. Le commutateur VCP-OFF, situé sur le
circuit imprimé du module, permet de désactiver si
désiré la fonction VCP. Lorsque le commutateur
“MODE SELECTOR” situé sur le circuit imprimé du
module M-115 est réglé sur “1in2", les blocs de puis­sance A&B d’un amplificateur de puissance à deux
canaux - par exemple, le P1202, sont configurés pour
un fonctionnement en parallèle. Dans ce cas, un seul
module de filtre est nécessaire pour les deux canaux,
et le second slot pour module reste libre..

BLOCK DIAGRAM

M-115

Specifications M-115

Module measured in Amplifier P1202, no load, level control
in center position, unless otherwise specified.

MID-HIGH MODE
Crossover

Function High-Pass-Filter
Frequency 180Hz
Filter Type 24dB, LR

Frequenzgang / Frequency response

Equalization

LOW PASS NOTCH(LPN*) 100Hz, 12dB
MID-EQ switchable 3kHz, -3dB, Q=1

FULLRANGE MODE
LO-Cut

Filter Type 12dB, Q=1
Frequency 60 Hz

Equalization

LOW PASS NOTCH (LPN*) 100Hz, 12dB
MID-EQ switchable 3kHz, -3dB, Q=1

Gain Range
Frequency Response, -3dB ref.1kHz 30 Hz - 70 kHz
S/N Ratio

in P1202 amplifier, A-weighted < 105dB
Dynamic Range, measured
at module output, A-weighted, +20dBu >116dB

THD+N
THD+N, typical,

measured internal at module output < 0.005%

Mute Switch Rejection
Level Control Attenuation > 85dB
Supply Voltage
Supply Current
Dimensions, (WxHxD), mm 120 x 43.6 x 142
Weight
Additional Functions

, note module

< 0.05%

VCP-Protection, Signal Indicator,

1in2 Mode-Selector

-∞ ... + 6dB

> 85dB

+/-15Vdc
+/-50mA

148g

* Patented 38 40 551

GmbH • Hirschberger Ring 45 • 94315 Straubing •Telefon [phone] •Telefax [phone]
Änderungen vorbehalten. Subject to change without prior notice. Printed in Germany 09. 04. 2001 /
