Electro Terminal SLK 7 User Manual

Zusätzliches
Schraubloch
Optional
screw hole

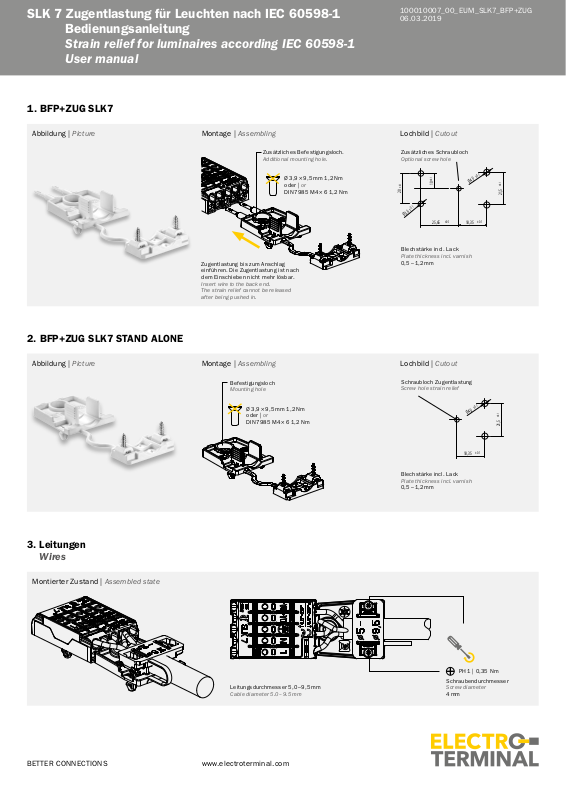

SLK 7 Zugentlastung für Leuchten nach IEC 60598-1

Bedienungsanleitung

Strain relief for luminaires according IEC 60598-1
User manual

1. BFP+ZUG SLK7

100010007_00_EUM_SLK7_BFP+ZUG

06.03.2019

Abbildung | Picture

2. BFP+ZUG SLK7 STAND ALONE

Abbildung | Picture

Montage | Assembling

Zusätzliches Befestigungsloch.

Additional mounting hole.

Ø 3,9 × 9,5 mm 1,2 Nm
oder | or
DIN 7985 M4 × 6 1,2 Nm

Zugentlastung bis zum Anschlag
einführen. Die Zugent lastung ist nach
dem Eins chieb en nicht mehr lösbar.

Inser t wire to the b ack end.
The stra in relief c annot be r elease d
after b eing push ed in.

Montage | Assembling

Befestigungsloch

Mounting hole

Ø 3,9 × 9,5 mm 1,2 Nm
oder | or
DIN 7985 M4 × 6 1,2 Nm

Lochbild | Cutout

Zusätzliches Schraubloch

Option al screw ho le

±0.1

Ø3.6

10

±0.1

±0.1

25,65

18,35

±0.1

20

Blechstärke incl. Lack

Plate thic knes s incl. var nish

0,5 – 1,2 mm

Lochbild | Cutout

Schraubloch Zugentlastung

Screw hole strain relief

Ø4,0

Ø4,0

±0.1

±0.1

21,5

±0.1

±0.1

±0.1

21,5

3. Leitungen

Wires

Montierter Zustand | Assembled state

Leitun gsdurc hmess er 5,0 – 9,5 m m

Cable d iameter 5 .0 – 9.5 mm

18,35

Blechstärke incl. Lack

Plate thic knes s incl. var nish

0,5 – 1,2 mm

PH 1 | 0,35 Nm

Schraubendurchmesser

Screw diameter

4 mm

±0.1

BETTER CONNECTIONS www.electroterminal.com

SLK 7 Zugentlastung für Leuchten nach IEC 60598-1

Bedienungsanleitung

Strain relief for luminaires according IEC 60598-1
User manual

4. Limitierung bei vertikaler Belastung

Limit for vertical load

100010007_00_EUM_SLK7_BFP+ZUG

06.03.2019

Zusätzliches Befestigungsloch nutzen.

Use additional mounting hole.

Max.
60 N
