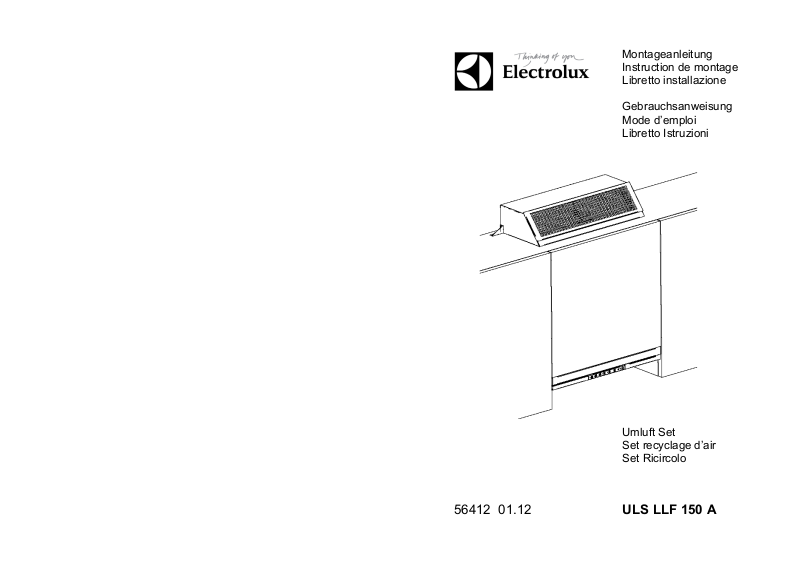

electrolux ULS LLF 150 A User Manual

Montageanleitung
Instruction de montage
Libretto installazione

Gebrauchsanweisung
Mode d’emploi
Libretto Istruzioni

Umluft Set
Set recyclage d’air
Set Ricircolo

56412 01.12 ULS LLF 150 A

Montageanleitung Umluft Set

Das Set 942 490 310 ULS LLF 150 A

D

besteht aus:

1x Gehäuse weiss 1 Farbe vergleichbar mit NCS 0502-B
1x Aktivkohlefilter 2
1x Blende weiss 3 Farbe vergleichbar mit NCS 0502-B
1x Montage- und Gebrauchsanleitung

1x Erinnerungskleber Nr. 56331
5x Schrauben 4x12mm 4
2x Befestigungs-Winkel 5

Montage

Hinweis : Der Mindestabstand zur Decke ( 263mm S.2 ) muss
eingehalten werden um Verfärbungen zu vermeiden.

1. Winkel 5 am Gehäuse mit vormontierten Schrauben fixieren.
Bei Nischenbeite 55-60cm Winkel seitlich anschrauben.
Bei Nischenbreite 82-90cm Winkel unten anschrauben.
Abluft-Flexschlauch mit einer Bride ans Gehäuse befestigen.

2. Gehäuse 1 vorne und hinten mit 5 Schrauben 4x12 4 befestigen.
Achtung : Aktivkohlefilter 2 bis zum Anschlag einschieben damit
die Federn (a) einrasten. Blende 3 montieren.

1

3. Demontierbare Rückwand im Gewürzkasten entfernen.
Rückstauklappen (b) mit einem Werkzeug entfernen.
Abluft-Flexschlauch zwischen Gehäuse und Dunstabzugshaube
gut gestreckt einbauen. Den Schlauch mit einer Bride an die
Dunstabzugshaube befestigen.

Abmessungen

D

2
