Page 1

Leikkuupää

Runkoputki

Suojus

Kaasuliipaisin

Käyttöohjekirja

TRIMMERIN OSAT

Etukahva

Liitoskappale

Käynnistyskahva

Etukahvan säätö

Virtakytkin

Primer--pumpun painike

Polttoainesäiliö

Kiintoavain

Rikastin

Äänenvaimennin

SYMBOLIEN SELITYKSET

VAROITUS!

käyttö voi aiheuttaa vakavan loukkaantumisen. B. Perehdy huolellisesti ohjekirjan sisältöön ennen trimmerin käyttöönottoa. C. Älä koskaan käytä teriä tässä laitteessa.

VAROITUS!

saattavat aiheuttaa näön menetyksen tai muun vamman. Käytä aina suojalaseja. E. Käytä aina:

Kuulonsuojaimia ja

Suojalaseja tai visiiriä F. Etukahvan saa sijoittaa vain nuolen alapuolelle. G. Trimmerin käyttäjän on varmistettava, ettei 15 metriä lähempänä ole muita henkilöitä

työskentelyn aikana. Jos samalla alueella on useita trimmerin käyttäjiä, kaikkien on

noudatettava vähintään 15 metrin turvaetäisyyttä. H. Käytä lyijytöntä tai lyijypitoista bensiiniä, johon on sekoitettu 2,5 % kaksitahtiöljyä. I. Moottorin virtakytkin J. Äänen tehotaso K. Pääakselin enimmäisnopeus, r/min

Trimmerinkäytössä on oltavavarovainen!Laitteenhuolimatontaiväärä

Trimmerisaattaasingota esineitäsuurellavoimalla.Lentävätkappaleet

Page 2

TURVAMÄÄRÄYKSET

VAROITUS:Puutarhanhoitolaitteiden

käytössä on aina noudatettava turvallisuusohjeita tulipalon ja vakavien loukkaantumisten välttämiseksi. Lue kaikki ohjeet ja noudata niitä.

Tämän laitteen käytössä on oltava varovainen! Käyttäjän on huolehdittava, että

tämän ohjekirjan ohjeita noudatetaan ja laitteen varoitukset huomioidaan. Lue ohjekirja läpi ja perehdy laitteen oikeaan käyttötapaan ja sen säätimien toimintaan. Kaikkien laitetta käyttävien henkilöiden on noudatettava tässä ohjekirjassa mainittuja turvamääräyksiä. Älä koskaan anna lasten käyttää tätä laitetta.

KÄYTTÖOHJEKIRJA

LAITTEESSA OLEVAT TURVAOHJEET

VAARA:

trimmerilaitteessa teriä. Käytä kaikissa lisälaitteissa ainoastaan niihin tarkoitettuja osia. Muiden lisälaitteiden tai varusteiden käyttö lisää onnettomuusriskiä.

VAROITUS: Ruohotrimmerin siima

saattaa singota esineitä suurella voimalla. Lentävät kappaleet saattavat aiheuttaa näön menetyksen tai muun vamman. Käytä suojalaseja ja --vaatetusta. Älä päästä pyörivää siimaa liian lähelle itseäsi.

Suojalasittai visiiri

Saappaat

Huolehdi, ettei 15 metrin etäisyydellä ole muita henkilöitä tai eläimiä. Sammuta laite välittömästi, jos joku lähestyy sinua laitteen käydessä. Käytä tervettä järkeä tilanteissa, joita ei ole käsitelty tässä ohjekirjassa. Jos tarvitset apua, ota yhteys valtuutettuun huoltoliikkeeseen.

KÄYTÄ LAITETTA TURVALLISESTI

S Pukeudu asianmuka ise sti. Käytä suojalaseja

tai visiiriä käyttäessäsi laitetta tai suorittaessasi kunnossapitotoimenpiteitä.

Älä koskaan käytä

Vaara--alue

15 metriä

S Käytä aina hengitys-- tai kasvosuojainta

käyttäessäsi laitetta pölyisissä olosuhteissa.

S Käytä pitkiä housuja,pitkähihaistapuseroa

tai takkia, saappaita ja käsineitä. Suojalahkeiden käyttö on suositeltavaa.

S Käytä aina tukevia kenkiä. Älä koskaan

käytä laitetta avojaloin tai sandaaleissa.

S Pitkät hiukset onpidettävä kiinni. Älä käytä

riippuvia koruja, löysiä vaatteita, solmiota tai vaatteita, joista riippuu tupsuja, naruja jne.Nevoivat tarttualaitteenliikkuviin osiin.

S Älä käytä laitetta, jos olet väsynyt, sairastai

alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Säilytä tarkkaavaisuus ja käytätervettä järkeä.

S Käytä kuulonsuojaimia. S Älä koskaan käynnistä tai käytä moottoria

suljetussa tilassa. Laitteen pakokaasujen hengittäminen on hengenvaarallista.

S Pidä kädensijat puhtaina öljystä ja

polttoaineesta.

S Käytä laitetta siten, että moottori on

vartalosi oikealla puolella.

S Pidä laitteesta tukevasti kiinni molemmilla

käsillä.

S Pidätrimmerinleikkuupää (tai muulisälaite)

vyötärökorkeuden alapuolella ja etäällä itsestäsi. Älä nosta moottoria vyötärötason yläpuolelle.

S Varo, ettet kosketa äänenvaimenninta tai

pyörivää siimaa (tai muuta lisälaitetta). Kuuma äänenvaimennin voi aiheuttaa vakavia palovammoja.

S Säilytä tukeva asento ja tasapaino. Älä

kurota liikaa eteenpäin. Älä käytä laitetta epävakaalla alustalla, kuten tikkailla tai jyrkällä rinteellä.

S Käytä laitetta vain päivänvalossa tai

hyvässä keinovalaistuksessa.

S Käytä laitetta vain tässä ohjekirjassa

mainittuihin tehtäviin (tai muuta lisälaitetta).

HUOLEHDILAITTEEN KÄYTTÖKUNNOSTA

S Irrota sytytystulpan johdin ennen

kunnossapitotoimenpiteitä, paitsi silloinkun säädät kaasutinta.

S Tarkista ennen jokaista käyttökertaa, onko

laitteessa vaurioituneita tai löysällä olevia osia. Vaihda vahingoittuneet osat tarvittaessa. Tarkista myös, ettei polttoainesäiliö vuoda. Korjaa tarvittaessa. Pidä laite asianmukaisessa käyttökunnossa.

S Tarkista ennen jokaista käyttökertaa, onko

leikkuupäässä vaurioituneita osia. Vaihda tarvittaessa.

S Suorita suositellut kunnossapitotoimenpiteet.

Pidäsiima sopivanpituisena.

S Käytä vain 2 mm vahvuista

Partner!--siimaa. Älä koskaan käytä metallilankaa,narua tms.

Page 3

S Asenna suojus kunnolla paikalleen ennen

kuin käytät laitetta. Käytä vain laitteeseen kuuluvaa leikkuupäätä. Varmista, että leikkuupää on oikein asennettu ja kunnolla kiinni.

S Varmista, että laite on koottu oikein tämän

ohjekirjan ohjeiden mukaisesti.

S Kun säädät kaasutinta, tue laite

alareunastaan siten, ettei siima pääse koskemaan mihinkään.

S Äläpäästämuitaihmisiälähelle, kunsäädät

kaasutinta.

S Käytä ainoastaan Partner!--varaosia ja

--lisälaitteita.

S Suorita vain tässä käyttöohjeessa kuvattuja

kunnossapitotoimenpiteitä. Anna valtuutetun huo lt oliikkeen tehdä muut huolt otyöt .

KÄSITTELEPOLTTOAINETTA HUOLELLISESTI

S Sekoita polttoaine ja kaada sitä säiliöön

ulkoilmassa.

S Pidä polttoaine kaukana kipinöistä ja

avotulesta.

S Käytä polttoaineen säilytykseen

hyväksyttyä astiaa.

S Älä tupakoi äläkä anna muidenkaan

tupakoida polttoaineen tai laitteen läheisyydessä.

S Varo läikyttämästä polttoainetta tai öljyä.

Pyyhi pois yli valunut polttoaine.

S Siirry vähintään 3 metrin päähän

polttoaineen säilytys-- ja täyttöpaikasta ennen kuin käynnistät laitteen.

S Pysäytämoottorija annasenjäähtyäennen

kuin avaatpolttoainesäiliön korkin.

S Säilytä polttoaine aina syttyville nesteille

hyväksytyssä säilytysastiassa.

KULJETUSJA SÄILYTYS

S Anna moottorinjäähtyä ja varmista laitteen

paikallaan pysyminen varastoinnin ja kuljetuksen aikana.

S Tyhjennä polttoainesäiliö ennen laitteen

varastointia tai kuljetusta. Käytä kaasuttimeen jäänyt polttoaine loppuun käynnistämällä moottori ja antamalla sen käydä, kunnes se pysähtyy.

S Älä säilytä laitetta tai polttoainetta

suljetussa tilassa, jossa polttoaineesta haihtuva kaasu voi syttyä vedenlämmittimen, sähkömoottorin, uunin tms. synnyttämien kipinöiden tai avotulen vuoksi.

S Varastoi laitesiten,etteisiiman katkaisuterä

voi vahingoittaa ketään. Laite voidaan ripustaa runkoputkesta.

S Säilytä laite lasten ulottumattomissa.

TURVALLISUUTTA KOSKEVA HUOMAUTUS:

työkalujen pitkäaikaisessa käytössä tapahtuva altistuminen tärinälle saattaa verenkiertohäiriöille alttiilla henkilöillä vahingoittaa sormien, käsien ja nivelten verisuonia ja hermoja tai aiheuttaa niiden epänormaalia turpoamista. Laitteen pitkäaikaisella käytöllä kylmissä olosuhteissa

Bensiinikäyttöisten

on todettu olevan yhteys verisuonten vahingoittumiseen muuten terveillä ihmisillä. Lopeta laitteen käyttö ja ota yhteys lääkäriin, jos sinulla on seuraavanlaisia oireita: tunnottomuus, kipu, sormivoiman heikentyminen,muutoksetihossa taisormien, käsien tai nivelten turtuminen. Laitteeseen asennettu tärinänpoistojärjestelmä ei takaa näiltä ongelmilta välttymistä. Henkilöiden, jotka käyttävät moottorikäyttöisiä työkaluja säännöllisesti ja pitkäaikaisesti, pitää huolehtia terveydentilansa sekä tämän laitteen säännöllisestä tarkastamisesta.

LEIKKAATURVALLISESTI

VAROITUS: Tarkista leikattava alue

ennen käyttöä. Poista kivet, lasinkappaleet, naulat, johdot ja muut esineet, jotka siima voi singota ilmaan tai jotka voivat takertua siimaan. Kovat esineet voivat vahingoittaa leikkuupäätä ja sinkoutuessaan aiheuttaa vakavan vamman.

S Käytä laitetta vain ruohon leikkaamiseen,

trimmaamiseen, puhdistusleikkaamiseen ja lakaisemiseen. Älä käytä laitetta pensasaitojen tai oksien leikkaamiseen.

S Leikkaa oikealta vasemmalle. Vasemmalla

reunalla leikatessaroskat lentävät poispäin käyttäjästä.

LISÄLAITTEIDEN TURVALLISUUSOHJEET

VAROITUS: Lue kaikki käyttöohjeet

ennenkuinkäytät mitäänlisälaitetta. Noudata käyttöohjeissa jalisälaitteissa olevia ohjeita ja huomioi varoitukset.

VAROITUS: Etukahvan on oltava

paikallaan, kun laitetta käytetään reunaleikkurina tai raivaussahana. Asenna kahva yläputkessa olevan nuolimerkinnän yläpuolelle. Jos lisävarusteisiin (reunaleikkuri tai raivaussaha) ei sisälly etukahvaa, sellaisen voi ostaa valtuutetusta huoltoliikkeestä (koodi 530071451).

Etukahva

REUNALEIKKURINTURVALLINEN KÄYTTÖ

Tarkastatyöalue aina ennen laitteen käyttöä. Poista alueelta kaikki roskat ja kovat esineet, kuten kivet, lasinkappaleet, metallilangat yms., jotka terä voi singota tai jotka voivat kietoutua rungon ympärille. S Terä pyörii vielä hetken ajan liipaisimen

vapauttamisen jälkeen. Pyörivä terä voi aiheuttaa vakavia vammoja.

S Annaterän pysähtyä ennenkuin nostatsen

leikattavasta pinnasta.

Page 4

Terä pyörii vielä hetken ajan liipaisimen vapauttamisen jälkeen.

S Äläkäytäterää,jos seontaipunut,murtunut

tai muulla tavoin vahingoittunut. Vaihda vaurioituneet osat ennen laitteen käyttöä.

S Älä poista leikattuja kasveja äläkä pidä

leikattavista kasveista kiinni moottorin käydessä tai terän pyöriessä.

S Pidä pyörä ja leikkuusyvyyden

säätökappale aina maata vasten.

S Työnnä laitetta hitaasti maata pitkin. Varo

epätasaisia jalkakäytäviä, maassa olevia kuoppia, suuria juuria jne.

S Käytä etukahvaa aina, kun käytät laitetta

reunaleikkurina.

Anna terän pysähtyä ennen kuin nostat sen leikattavasta pinnasta.

PUHALTIMEN/IMURIN TURVALLINEN KÄYTTÖ

VAROITUS:

kuinkäynnistät laitteen. Poistaalueelta kaikki roskat ja kovat esineet, kuten kivet, lasinkappaleet, metallilangat yms., jotka voivat laitteen käytön aikana sinkoutuessaan aiheuttaa loukkaantumisen tai muuta vahinkoa.

S Älälaskelaitettamoottorinkäydessä muulle

kuin puhtaalle ja kovalle alustalle. Roskat, kuten sora, hiekka, pöly tai ruoho, voivat imeytyä sisään laitteen ilmanottoaukosta ja sinkoutua ulos puhallusaukosta ja siten vahingoittaa ihmisiä, laitetta tai muita esineitä.

S Älä koskaan laita esineitä puhallusputkien

sisään. Suuntaa puhallus aina poispäin ihmisistä, eläimistä, lasipinnoista ja kiinteistä esineistä, kutenpuista, autoista ja seinistä. Kivet ja roskat voivat sinkoutua puhalluksen voimasta ja kimmota pitkällekin, jolloin ne voivat aiheuttaa vammoja ihmisille tai eläimille tai saada aikaan muuta vahinkoa.

S Älä koskaan käytä laitetta, ellei siihen ole

kiinnitetty asiaankuuluvia varusteita. Jos käytät laitetta puhaltimena, asenna siihen puhallusputket.

S Tarkista ilmanottoaukko ja puhallus-- tai

imuputket usein. Tätä ennen on sammutettava moottori ja irrotettava sytytystulpan johdin. Pidä ilmanotto-- ja puhallusaukot puhtaina roskista, joita voi helpostikerrostuaniihinja jotkasitenvoivat rajoittaa tehokasta ilmanvaihtoa.

S Älä koskaan laita mitään esineitä

ilmanottoaukkoon, koska tämä voi rajoittaa tehokasta ilmanvaihtoa ja vaurioittaa laitetta.

S Älä koskaan käytä laitetta kemiallisten

aineiden, kuten lannoitteiden tai muiden

Tarkasta työalue ennen

mahdollisesti myrkkyjäsisältävien aineiden levittämiseen.

S Älä käytä laitetta avotulen, tulisijan, grillin,

tuhkakupin tms. läheisyydessä, jotta tuli ei pääse leviämään.

RAIVAUSSAHAN TURVALLINEN KÄYTTÖ

VAARA: Jos raivaussahan terä osuu

materiaaliin, jota saha ei pysty leikkaamaan, saha voi sinkoutua voimakkaasti poispäin materiaalista. Terä voi tällöin aiheuttaa vakavia vammoja.

VAROITUS:

terää trimmerin leikkuupäähän.

VAROITUS:

kaasun vapauttamisen tai moottorin pysäyttämisen jälkeen. Pyörivä terä voi singota esineitä tai aiheuttaa vakavan vamman Pysäytä terä koskettamalla pyörivän terän oikealla reunalla jo leikattua kasvimateriaalia.

Pysäytä pyörivä terä koskettamallaleikattua kasvimateriaalia.

VAROITUS:

ennenlaitteen käyttöä. Poista alueelta kaikki roskat ja kovat esineet, kuten kivet, lasinkappaleet, metallilangat yms., jotka terä voi singota tai jotka voivat kietoutua rungon ympärille.

S Äläkäytä terää,josseontaipunut,murtunut

tai muulla tavoin vahingoittunut.

S Asenna suojus kunnolla paikalleen ennen

laitteen käyttöä. Käytä metallista suojusta käyttäessäsi laitteessametalliterää.

Älä koskaan kiinnitä

Terä pyörii vielä hetken

Tarkasta työalue aina

Page 5

VAROITUS:

raivaussahalaitetta, jossa on metallinen suojus.

Käytä ainoastaan

S Äläkäytä moottoriasuurellanopeudella, jos

et käytä jyrsintä.

PENSASLEIKKURINTURVALLINEN KÄYTTÖ

Raivaussahalaitett

S Käytä vain laitteeseen tarkoitettua terää.

Varmista, että terä on oikein asennettu ja kunnolla paikallaan.

S Leikkaa aina vasemmalta oikealle. Kun

leikkaaminen tapahtuu suojuksen oikealla reunalla, roskat lentävät poispäin käyttäjästä.

S Käytä aina etukahvaa ja oikein säädettyä

olkahihnaa käyttäessäsi laitetta raivaussahana (ks. KOKOONPANO raivaussahalaitteen käyttöohjeessa).

PUUTARHAJYRSIMEN TURVALLINEN KÄYTTÖ

VAROITUS:

ne voivat aiheuttaa vakavan vamman. Pysäytä moottorija irrotasytytystulpan johdin ennen kuin poistat savea teristä tai suoritat huoltotoimenpiteitä.

VAROITUS:

kuinkäynnistät laitteen. Poistaalueelta kaikki roskat ja kovatja terävät esineet, kutenkivet, köynnökset, oksat jne.

S Vältä törmäämistä koviin esineisiin, j otka

voivat pysäyttää terät. Jos näin kuitenkin tapahtuu, pysäytä moottori ja tarkista, ettei laite ole vaurioitunut.

S Äläkoskaankäytä jyrsintä,jos teräsuojusei

ole paikallaan tai kunnolla kiinni.

S Pidä terät ja suojus puhtainaroskista. S Jos jyrsin törmää johonkin esineeseen,

pysäytä moottori,irrotasytytystulpan johdin ja tarkista, ettei jyrsin ole vaurioitunut. Korjaa mahdolliset vauriot ennen käynnistämistä.

S Kun lopetat jyrsimen käytön, irrota

jyrsinlaite moottorista ja puhdista terät vesiletkulla. Sivele teriin öljyä ruosteen muodostumisen estämiseksi.

S Käytä aina suojakäsineitä huoltaessasi tai

puhdistaessasi teriä. Terät tulevatkäytössä hyvin teräviksi.

Varopyöriviä teriä, sillä

Tarkasta työalue ennen

VAARA:

TERÄ VOI AIHEUTTAA VAMMAN; PIDÄ KÄDET KAUKANA TERÄSTÄ.

liipaisimen vapauttamisenjälkeen. Äläpoista leikattujen kasvien jäänteitä terästä sen liikkuessa. Varmista, että virtakytkin on OFF--asennossa, sytytystulpan johdin on irrotettu ja terä on kokonaan pysähtynyt ennen kuin poistat roskat terästä. Älä tartu laitteeseen terän kohdalta.

Terä liikkuu hetken

ajan liipaisimen

vapauttamisen

VAROITUS:

S Äläkäytä terää,josseontaipunut,murtunut

tai muulla tavoin vahingoittunut. Vaihdata vaurioituneet osat valtuutetussa huoltoliikkeessä.

S Pidä laite aina itsesi edessä. Varo

koskettamasta liikkuvaa terää.

S Pidä terä ja ilmanottoaukot puhtaina

roskista.

Terä liikkuu hetken ajan

Anna teränpysähtyä ennen kuin poistat

jälkeen.

leikkurin leikattavasta kohteesta.

Tarkasta työalue ennen

OKSASAHANTURVALLINEN KÄYTTÖ

VAROITUS:

terä/ pyörivä ketju voi aiheuttaa vakavan vamman. Tarkista laite ennen käyttöä. Älä käytälaitetta, jos teräontaipunut tai murtunut, tai jos terä tai ketju on tylsä. Varo koskettamasta terää/ketjua. Edestakaisin liikkuvaterä/pyöriväketjuonterävä. Pysäytä moottori, varmista, että terä/ketju on pysähtynyt, irrota sytytystulpan johdin ja käytä suojakäsineitä, kun vaihdat tai muusta syystä käsittelet terää tai ketjua.

VAROITUS:

ajan moottorin pysäyttämisen jälkeen ja voi tällöin aiheuttaa vakavan vamman. Odota, kunnes terä/ketju on kokonaan pysähtynyt. Pidä kädet, jalat ja kasvot kaukana kaikista liikkuvista osista. Älä yritä koskea tai pysäyttää terää tai ketjua sen liikkuessa.

Edestakaisin liikkuva

Terä/ketju liikkuu hetken

Page 6

VAROITUS:

aiheuttaa vakavia vammoja päähän. Käytä suojakypärää käyttäessäsi oksasahaa.

Putoavat esineet voivat

VAROITUS:

poistoaukon päälle. Lumilinko saattaa singota kiviä tai roskia silmiin ja kasvoihin ja aiheuttaa näön menetyksen tai muun vakavan vamman.

Älä koskaan kumarru

VAROITUS: Loukkaantumisten

välttämiseksi oksasahalaitteessa ei saa käyttää useampaa kuin yhtä runkoputken jatkokappaletta.

VAROITUS: Älä käytä oksasahaa

voimalinjojen tai sähkökaapeleiden läheisyydessä.

S Äläsahaa läpimitaltaan yli 10 cm paksuisia

oksia.

S Älä käytä laitetta suuremmalla nopeudella

kuin mikä tarvitaan oksimisessa. Äläkäytä laitetta suurella nopeudella, kun et oksi.

S Pysäytä moottoriaina,kuntyökeskeytyy tai

kun siirryt oksimispaikasta toiseen.

S Jos oksasaha törmää tai kietoutuu

vieraaseen kohteeseen, pysäytä moottori välittömästi ja varmista, ettei laite ole vaurioitunut. Korjauta mahdolliset vauriot valtuutetussa huoltoliikkeessä ennen työn jatkamista. Älä käytä terää, jos se on taipunut, murtunut tai muulla tavaoin vahingoittunut.

S Pysäytä moottori välittömästi, jos laite

tärisee enemmän kuin tavallisesti. Tärinä onmerkkiviasta. Tarkistaennenkuinjatkat, ettei laitteessaole löysällä oleviapulttejatai muttereita ja ettei laite ole vaurioitunut. Ota yhteys valtuutettuun huoltoliikkeeseen, jos laitteessa ilmenee korjaustarvetta tai jos osia pitää vaihtaa.

LUMILINGONTURVALLINEN KÄYTTÖ

VAROITUS:

kaukana roottorista, kun käynnistät tai käytät moottoria. Älä koskaan yritä puhdistaa roottoria moottorin käydessä. Pysäytä moottori ja irrota sytytystulpan johdin ennen kuin poistat lunta tai roskia poistoaukosta tai kun säädät siipiä.

Pidä kädet ja jalat

VAROITUS:

laitteenkäyttöä. Poista esineet,jotka laite voi singota tai jotka voivat vaurioittaa laitetta. Varaudu siihen, että lumen sisällä voi olla esineitä.

S Suuntaa lumisuihku poispäin lasipinnoista,

autoista jne.

S Älä käytä moottoria suurella nopeudella,

kun et poista lunta.

S Säilytä tarkkaavaisuus käyttäessäsi

lumilinkoa. Varomaassa olevia kuoppia ja muita vaaroja, joita voi piillä lumen alla.

S Varmista,että roottoripyörii vapaastiennen

kuin kytket lumilingon moottoriin.

S Jos roottori ei pääse pyörimään vapaasti

jäätymisen seurauksena, anna laitteen sulaa kunnolla ennen kuin käytät laitetta.

S Pidä roottori puhtaanaroskista. S Älä käytä lumilinkoa ihmisten lähellä.

Lumilinko voi singota esineitä suurella nopeudella ja aiheuttaa vamman.

S Jos laite osuu johonkin esineeseen,

pysäytämoottori, irrotasytytystulpan johdin ja tarkista, ettei lumilinko ole vaurioitunut. Korjaa mahdolliset viat ennen laitteen käynnistämistä.

S Älä käytälumilinkoa lasipintojen taiautojen

läheisyydessä.

S Älä käytä lumilinkoa katolla tai muissa

paikoissa, joista voit pudotaalas.

S Älä suuntaa lumisuihkua yleistä tietä kohti

tai käytä laitetta liikkuvien kulkuneuvojen lähellä.

S Etene rinteillä ylös ja alas, älä koskaan

rinteen suuntaisesti. Noudata varovaisuutta suuntaa vaihtaessasi. Älä käytä lumilinkoa jyrkillä rinteillä.

S Annalumilingon käydä muutaman minuutin

ajankäytön jälkeen,jottaliikkuvat osateivät jäädy.

S Noudata varovaisuutta, jos joudut

peruuttamaan. Varo,ettetliukastu taiputoa.

S Opettele pysäyttämään laite nopeasti.

Tarkasta työalue ennen

Page 7

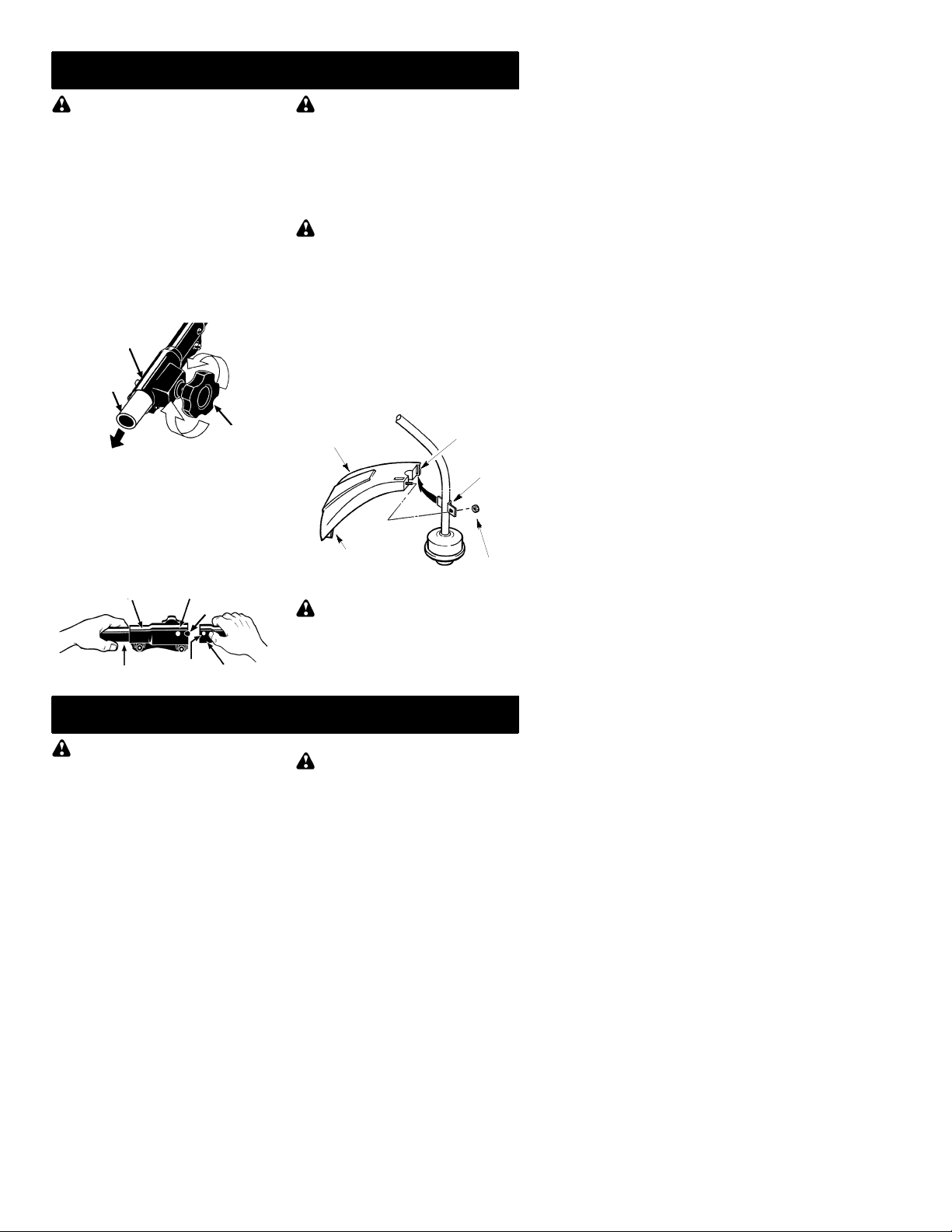

KOKOAMINEN

VAROITUS:

koottu kunnolla ja että kaikki kiristimet on kiristetty tiukasti kiinni.

Tarkista, ettei laitteessa ole vaurioituneita osia. Vaihda tarvittaessa.

Polttoainesuodattimen kolina tyhjässä polttoainesäiliössä on normaali ilmiö.

Polttoaineen tai öljyn jäänteiden esiintyminen äänenvaimentimessa on normaalia tehtaalla tehtyjen kaasuttimen säätöjen ja testausten vuoksi.

Tarkista, että laite on

TRIMMERILAITTEEN ASENTAMINEN

VARIOTUS:

kun asennat trimmerilaitetta.

1. Löysää liitoskappale kiertämällä nuppia vastapäivään.

Kuljetussuojus

2. Poista liitoskappaleen kuljetussuojus.

3. Poista trimmerilaitteen putken tulppa (jos sellainen on).

4. Kohdista trimmerilaitteen lukitus/ vapautuspainike liitoskappaleessa olevan ohjausuran kohdalle.

5. Työnnä trimmerilaite liitoskappaleen sisään, kunnes lukitus/vapautuspainike napsahtaa reikään.

6. Kiristä nuppi hyvin kiertämällä sitä myötäpäivään.

Aseta laite tasaiselle alustalle,

Liitoskappale

KIRISTÄ

Liitoskappale Reikä

Yläputki

Lukitus/

vapautuspainike

LÖYSÄÄ

Nuppi

Ohjausura

Lisälaite

VAROITUS:

lukitus/vapautuspainike lukittuu reikään ja että nuppi on kiristetty kunnolla ennen kuin käytät laitetta. Kaikki laitteet asennetaan samalla tavoin reiänkohdalle.

Katso valinnaisten lisälaitteiden asennus kyseisen lisälaitteen käyttöohjeen osiosta KOKOONPANO.

Varmista, että

SUOJUKSENKIINNITTÄMINEN

VAROITUS:

kunnolla paikalleen. Suojus takaa käyttäjälle jamuille henkilöilleosittaisensuojanlentäviltä kappaleilta. Suojukseen kuuluu myös siiman katkaisuterä, jonka tehtävänä on katkaista liian pitkä siima. Katkaisuterää (suojuksen alapuolella) on varottava, koska se voi aiheuttaa haavoja.

1. Irrota suojuksen kiinnitysmutteri suojuksesta.

2. Aseta kiinnike suojuksessa olevaan loveen.

3. Kierrä suojusta, kunnes pultti osuu kiinnikkeessä olevaan reikään.

4. Asenna mutteri takaisin ja kiristä se kiintoavaimella (sisältyy toimitukseen).

Suojus

Siiman katkaisuterä

Suojus on asennettava

Lovi

Klinnike

Mutteri

ETUKAHVAN SÄÄTÄMINEN

VAROITUS:

varmista, että se jää turvamerkinnän ja runkoputkeen kiinnitetyn nuolen tai merkinnän väliin.

1. Löysää kädensijan siipimutteria.

2. Käännä kädensija ylös. Kiristä siipimutteri.

Kun säädät etukahvaa,

KÄYTTÖ

VAROITUS:

polttoaineen käsittelyä koskeva kappale ennen laitteen käytön aloittamista. Ellet ymmärrä turvamääräyksiä, älä lisää polttoainetta polttoainesäiliöön. Ota yhteys valtuutettuun huoltoliikkeeseen.

Lue turvamääräysten

POLTTOAINEEN LISÄÄMINEN

VAROITUS:

korkki varovasti, kun lisäät polttoainetta. Tämä moottori on sertifioitu toimimaan

lyijyttömällä bensiinillä. Bensiiniin tulee sekoittaa ennen käyttöä korkealaatuista, ilmajäähdytteisille moottoreille tarkoitettua

Irrota polttoainesäiliön

Page 8

kaksitahtimoottoriöljyä. Suosittelemme Partner!--merkkiöljyä, joka sekoitetaan suhteessa 40:1 (2,5 %). Seossuhde 40:1 saadaan sekoittamalla 5 litraa lyijytöntä bensiiniä ja 0,125 litraa öljyä. ÄLÄ KÄYTÄ autoille tai veneille tarkoitettua öljyä. Nämä öljyt voivat vaurioittaa moottoria. Noudata kanisteriin painettuja ohjeita sekoittaessasi polttoainetta.Kunoletlisännyt öljynbensiiniin, ravista kanisteria hetken aikaa, jotta polttoainesekoittuu kunnolla. Lueturvaohjeet ennen polttoaineen lisäämistä ja noudata niitä.

TÄRKEÄÄ

Alkoholia (etanolia tai metanolia) sisältävät polttoaineet voivat kerätä kosteutta, mikä johtaa polttoaineseoksen erottumiseen ja happojen syntyyn varastoinnin aikana. Happokaasu voi vaurioittaa moottorin polttoainejärjestelmää säilytyksen aikana. Jotta ongelmilta vältytään, tyhjennä polttoainejärjestelmä, mikäli aiot säilyttää laitetta sitä käyttämättä yli 30 päivän ajan. Tyhjennä polttoainesäiliö, käynnistä moottori ja annasen käydä, kunnes polttoaineletkut ja kaasutinovat tyhjentyneet.Käytäseuraavalla käyttökaudella tuoretta polttoainetta. Älä koskaan käytä moottorin tai kaasuttimen puhdistusaineita polttoainesäiliön puhdistuksessa, koska tämä voi aiheuttaa pysyviä vaurioita.

MOOTTORIN PYSÄYTTÄMINEN

S Pysäytä moottori siirtämällä virtakytkin

0--asentoon.

Virtakytkin

LAITTEENKÄYNNISTÄMINEN

VAROITUS:

äänenvaimentimeen. Kuuma äänenvaimennin voi aiheuttaa vakavia palovammoja.

Älä koske

KYLMÄN MOOTTORIN KÄYNNISTÄMINEN (tailämpimän moottorin käynnistäminen polttoaineenloppumisen jälkeen)

Käynnistysasento

Käynnistyskahva

Rikastimen

Primer-pumpun painike

1. Aseta laite tasaiselle alustalle.

2. Siirrä virtakytkin l--asentoon.

3. Paina Primer--pumpun painiketta hitaasti 6 kertaa.

4. Siirrä rikastimen vipu täydelle rikastukselle (FULL CHOKE) siirtämällä rikastimen vipu laitteessa olevan merkinnän kohdalle (katso kuva).

Merkinnän kohdalle

5. Paina kaasuliipaisin pohjaan ja pidä se pohjassa kaikkien seuraavien kohtien ajan.

6. Vedä käynnistysnarusta terävästi, kunnes moottori yrittää käynnistyä,mutta ei 6 vetoa enempää.

7. Jos moottori yrittää käynnistyä, siirrä rikastimen vipu keskiasentoon (HALF CHOKE) laitteen merkinnän kohdalle (katso kuva).

Merkinnän kohdalle

8. Vedä käynnistysnarusta terävästi, kunnes moottori käynnistyy, mutta ei 6 vetoa enempää. Ellei moottori ole käynnistynyt 6 vedon jälkeen (rikastimen vivun ollessa keskiasennossa), siirrä rikastimen vipu täydelle rikastukselle ja painaPrimer--pumpunpainiketta6 kertaa. Paina kaasuliipaisin pohjaan, pidä se pohjassa ja vedä käynnistysnarusta vielä 2 kertaa. Siirrä rikastimen vipu keskiasentoon ja vedä käynnistysnarusta, kunnes moottori käynnistyy, mutta ei 6 vetoa enempää.

Äänenvaimennin

vipu

Page 9

HUOM:

käynnisty, se on luultavasti saanut liikaa polttoainetta. Siirry kohtaan LIIKAA POLTTOAINETTA SAANEEN MOOTTORIN KÄYNNISTÄMINEN.

9. Kun moottori on käynnistynyt, anna sen käydä 10 sekunnin ajan. Siirrä tämän jälkeen rikastimen vipu OFF CHOKE--asentoon (katso kuva). Anna moottorin käydä vielä 30 sekunnin ajan ennen kuin vapautat kaasuliipaisimen.

HUOM:

vivun ollessa OFF--asennossa, siirrä rikastimen vipu keskiasentoon. Vedä sittenkäynnistysnarusta,kunnesmoottori käynnistyy, mutta ei 6 vetoa enempää.

Merkinnän kohdalle

Ellei moottori vieläkään

Josmoottori sammuurikastimen

TRIMMERILAITTEENTAI MUUN LISÄLAITTEENIRROTTAMINEN VAROITUS:

kun poistat tai asennat lisälaitteita.

1. Löysää liitoskappale kiertämällä nuppia vastapäivään.

Lisälaite

2. Painalukitus/vapautuspainikealasja pidä alhaalla.

Lukitus/vapautuspainike

Aseta laite tasaiselle alustalle,

Liitoskappale

KIRISTÄ

Yläputki

LÖYSÄÄ

Nuppi

LÄMPIMÄN MOOTTORIN KÄYNNISTÄMINEN

1. Siirrä virtakytkin l--asentoon.

2. Siirrä rikastimen vipu keskiasentoon.

3. Paina kaasuliipaisin pohjaan ja pidä se pohjassa koko ajan, kunnes moottori käy tasaisesti.

4. Vedä käynnistysnarusta terävästi, kunnes moottori käynnistyy, mutta ei 5 vetoa enempää.

5. Annamoottorinkäydä 15sekunnin ajanja siirrä rikastimen vipu OFF--asentoon.

HUOM:

vedä käynnistysnarusta vielä 5 kertaa. Mikäli moottori ei vieläkään käynnisty, se on luultavasti saanut liikaa polttoainetta.

Jos moottori ei ole käynnistynyt,

LIIKAAPOLTTOAINETTA SAANEEN MOOTTORIN KÄYNNISTÄMINEN

Jos moottori on saanut liikaa polttoainetta,se voidaan käynnistää siirtämällä rikastimen vipu OFF--asentoon ja vetämällä käynnistysnarusta, jolloin liika polttoaine poistuu moottorista. Käynnistäminen voi vaatia useita käynnistysnarun vetojariippuen siitä, kuinka paljon moottorissa on liikaa polttoainetta. Jos moottori ei vieläkään käynnisty, katso ohjeita VIANETSINTÄTAULUKOSTA.

LIITOSKAPPALEEN KÄYTTÖ

Yhdistelmätrimmeri on varustettu liitoskappaleella, johon valinnaiset lisälaitteet asennetaan.

VAROITUS:

sytytystulpan johdin ennen kuin irrotat tai asennat lisälaitteita.

Pysäytämoottorijairrota

Liitos-

Lisälaite

3. Pidä moottorista ja yläputkesta hyvin

kappale

kiinnija vedälisälaite irtiliitoskappaleesta.

Yläputki

VALINNAISTENLISÄLAITTEIDEN ASENTAMINEN

1. Poista lisälaitteen putken tulppa (jos sellainen on).

2. Kohdista lisälaitteen lukitus/vapautuspainike liitoskappaleen ohjausuran kohdalle.

3. Työnnä lisälaite liitoskappaleeseen, kunnes lukitus/vapautuspainike napsahtaa reikään.

4. Kiristä nuppi hyvin kiertämällä sitä myötäpäivään.

Liitoskappale Reikä

Yläputki

vapautuspainike

VAROITUS:

vapautuspainike lukittuu reikään ja että nuppi on kiristetty kunnolla ennen kuin käytät laitetta.

Ohjausura

Lukitus/

Varmista, että lukitus/

Lisälaite

Page 10

KÄYTTÖASENTO

KÄYTÄ AINA:

Suojalaseja

Pitkiä housuja

Tukevia kenkiä

Leikkaa oikealta vasemmalle.

VAROITUS:

kuulonsuojaimia. Äläkumarru ruohotrimmerin päätä kohti. Kivet tai roskat saattavat sinkoutua silmiin ja kasvoihin ja aiheuttaa vakavan vamman.

Älä käytä moottoria suuremmalla nopeudella kuin on tarpeellista. Siima leikkaa tehokkaimmin silloin, kun moottori ei käy täysillä kierroksilla. Matalammalla käyntinopeudella moottori tuottaa vähemmän meluaja tärinää.Siima kestääkauemmineikä “hitsaudu” kelaan.

Vapauta kaasuliipaisin ja anna moo ttorinpalata joutokäyntinopeudelle aina, kun et ole leikkaamassa.

Moot t ori pysä yt etään seuraavasti:

S Vapauta kaasuliipaisin. S Siirrä virtakytkin 0--asentoon

RUOHOTRIMMERIN SIIMAN SYÖTTÄMINEN

Leikkuupää syöttää siimaa noin 5 cm verran, kun kopautat leikkuupään pohjaa kevyesti maahan moottorin käydessä täydellä nopeudella. Siiman tehokkain leikkuupituus on siiman katkaisuteränsallima maksimipituus. Pidä suojus aina paikallaan käyttäessäsi laitetta. Siiman syöttäminen:

S Käytämoottoriatäydellä nopeudella. S Pidä leikkuupää ruohoalueen yläpuolella

maan pinnan suuntaisesti.

S Kopauta leikkuupään pohjaa kerran

kevyesti maahan. Leikkuupää syöttää

siimaa noin 5 cm. Leikkuupäätä saa kopauttaa vain pintaan, jolla on ruohoa. Leikkuupään kopauttaminen kovaan pintaan,kuten asfalttiin, voi aiheuttaa liiallista kulumista. Jos siima on kulunut alle 5 cm pituiseksi, leikkuupäätä on kopautettava useampia kertoja tehokkaan siimapituuden saavuttamiseksi.

VAROITUS:

läpimittaista pyöreää siimaa. Muun kokoiset tai muotoiset siimat eivät syöty oikein, mikä voi joht aa leikkuupä än virheelliseen toimintaan ja siten aiheuttaa tapaturman. Älä käytä metallilankaa, naru a tms. ruohotr im merissä.

Käytäainasuojalasejaja

Käytäaina2mm

Meta llilanka voi katket a leikkaamisen aikana ja sinkoutua ilmaan, jolloin seurauksena voi olla vakavavamma.

LEIKKUUTAVAT

VAROITUS: Käytä mahdollisimman

pientä nopeutta. Älä pakota siimaa liian lähelle, kun leikkaat kovien esineiden ympäriltä (kivet, sora, aidan pylväät jne.). Nämä voivat vaurioittaa leikkuupäätä, tarttua siimaan tai sinkoutua ilmaan, jolloin seurauksenavoi olla vakava vamma.

S Siima poistaa helposti ruohoa seinien,

aitojen, puidenja kukkapenkkien ympäriltä, mutta se voi myös vahingoittaa puiden kuorta ja naarmuttaa aitaa.

Siiman pää suorittaa leikkauksen

Oikea

S Kun käytät ruohotrimmeriätrimmaamiseen

taipuhdistusleikkaamiseen,äläkäytä täyttä nopeutta.

S Tällä tavoin voit vähentää siiman kulumista

ja pidentää leikkuupään käyttöikää, erityisesti:

S Kevyessä leikkuussa. S Lähelläesineitä, joihin siima voi takertua,

kuten pensaat tai aitausten metallilangat.

S Käytä ruohonleikkaamiseen tai

lakaisemiseen täysnopeutta saadaksesi

hyvän ja puhtaan tuloksen. TRIMMAAMINEN -- Pidä leikkuupään pohjaa vinossa asennossa noin 8 cm korkeudella maan pinnasta. Vain siiman pää koskettaa ruohoa. Älä pakota siimaa leikkuualueelle.

Trimmaaminen

80 mm maanpinnan yläpuolella

PUHDISTUSL EIKKUU -- Puhdistustekniikalla voidaan poistaa ei--toivotut kasvit kokonaan. Pidä leikkuupään pohjaa vinossa asennossa noin 8 cm korkeudella maan pinnasta. Anna siiman pään osua maahan puiden, pylväiden yms. ympärillä. Tämä tekniikka kuluttaa siimaa.

Puhdistusleikkuu

Siimaa on pakotettu leikkuualueelle

Väärä

Page 11

RUOHON LEIKKAAMINEN -- Ruohotrimmeri

soveltuu erinomaisesti ruohon leikkaamiseen paikoissa, joihin tavallinen ruohonleikkuri ei ylety. Pidä leikkuupää maan pinnan suuntaisena. Älä paina päätä maahan,koska tällöin ruoholeikkautuu maanpinnasta asti, ja leikkuupää voi vaurioitua.

Ruohon leikkaaminen

KUNNOSSAPITO

VAROITUS:

johdin ennen kunnossapitotoimenpiteitä, paitsi silloin kun säädät kaasutinta.

KIRISTÄ MAHDOLLISET LÖYSÄLLÄ OLEVAT KIINNITYKSET JA OSAT

S Sytytystulpan kanta S Ilmansuodatin S Kotelon ruuvit S Etukahvanruuvi S Suojus

TARKISTA, ETTEI LAITTEESSA OLE VIOITTUNEITA TAI KULUNEITA OSIA

Ota yhteys valtuutettuun huoltoliikkeeseen, jos vioittuneitatai kuluneita osia pitäävaihtaa. S Virtakytkin. Tarkista kaasuvivun toiminta

siirtämällä kaasuvipu 0--asentoon. Moottorin on tällöin pysähdyttävä. Käynnistä moottori uudelleen ja jatka.

S Polttoainesäiliö. Keskeytä laitteen käyttö,

jos polttoainesäiliö on vaurioitunut tai se vuotaa.

S Suojus.Keskeytä laitteenkäyttö,jos suojus

on vaurioitunut.

TARKISTA JA PUHDISTA LAITE JA SEN MERKINNÄT

S Tarkista jokaisen käytön jälkeen, etteivät

laitteenosat ole löystyneettai vaurioituneet. Puhdista laite ja sen merkinnät kostealla kankaalla ja miedolla puhdistusaineella.

S Kuivaa laite puhtaallaja kuivalla liinalla.

PUHDISTA ILMANSUODATIN

Likainen ilmansuod atin heikentää moottorin tehoa ja lisää polttoaineenkulutusta sekä vahingollisia pää st öjä. Puhdista ilmansuodatin aina 5 käyttötunnin jälkeen.

Irrota sytytystulpan

LAKAISEMINEN -- Pyörivän siiman aiheuttamaa ilmavirtaa voidaan käyttää puhaltamaan irralliset roskat pois alueelta. Pidä siima maan pinnan suuntaisena ja sen yläpuolella, ja liikuta leikkuupäätä puolelta toiselle.

Lakaiseminen

1. Puhdista suodattimen kansi ja sen

ympäristö, jotta likaa ei pääse kaasutinkammioon kannen ollessa irrotettuna.

2. Irrota osatkuvan mukaisesti.

HUOM:

bensiinillä tai muulla herkästi syttyvällä liuottimella. Tällaisen aineen käyttö lisää tulipalovaaraa ja saattaa aiheuttaa vahingollistenkaasujen syntymisen.

3. Pese suodatin saippualla ja vedellä.

4. Anna suodattimenkuivua.

5. Asenna osat paikalleen.

Älä puhdista ilmansuodatinta

Nappi

Ilmansuodatin

Ilmansuodattime kansi

VAIHDA SYTYTYSTULPPA

Vaihda sytytystulppa kerran vuodessa. Moottori käynnistyy tällöin helpommin ja käy paremmin. Aseta sytytystulpan kärkiväliksi 0,6 mm. Sytytyksen ajoitus on kiinteä, eikä sitä voi säätää.

1. Kierrä sytytystulpankantaa javedä se irti.

2. Irrota sytytystulppa sylinteristä ja hävitä

tulppa.

3. Aseta tilalle Champion RCJ--6Y

--sytytystulppa ja kiristä se 19 mm hylsyavaimella.

4. Aseta sytytystulpan kanta uudelleen

paikalleen.

Page 12

HUOLTO JA SÄÄDÖT

SIIMAN VAIHTAMINEN

1. Siirrä virtakytkin 0--asentoon.

2. Irrota sytytystulpan johdin.

3. Irrota vanha kela vetämällä lujasti kiinnitystapista. Puhdista koko keskiö ja kela. Vaihda kela valmiiksi täytettyyn kelaan tai leikkaa kaksi 4 m pituista kappaletta 2 mm läpimittaista Partnerr--siimaa.

VAROITUS: Älä käytä metallilankaa,

naruatms. ruohotrimmerissä.Metallilanka voi katketa leikkaamisen aikana ja sinkoutua ilmaan, jolloin seurauksena voi olla vakava vamma.

4. Pujota siiman toista päätä noin 1 cm verran sisään kelan sisäpuolella olevasta aukosta.

Kela

Siiman ulostuloaukot

Siima lovessa

Keskiö

5. Kierrä siima tasaisesti ja tiukasti kelan ympärille kelassa olevan nuolen osoittamaan suuntaan.

6. Paina siima loveen,kun siimaa on jäljellä

7...12 cm.

7. Pujota siima keskiössä olevan ulostuloaukon läpi kuvan mukaisella tavalla.

8. Kohdista lovi siiman ulostuloaukon kohdalle.

Pienet aukot

Siima lovessa

9. Paina kela keskiöön, kunnes se napsahtaa paikalleen.

10. Vedä keskiön aukosta ulos tulevasta siimasta, jotta se vapautuu kelan lovesta.

KAASUTTIMENSÄÄTÄMINEN

VAROITUS: Varmista, ettei lähistöllä

ole muita ihmisiä, kun säädät joutokäyntinopeutta. Ruohotrimmerin leikkuupää pyörii säätämisen aikana. Käytä suojavarustusta ja noudata turvaohjeita.

Laitteen kaasutin on säädetty valmistu svaiheessa huolellisest i. Säätä m inen voi kuite nkin olla tarpeen, jos:

S Moottori ei siirry joutokäyntiin, kun

kaasuvipu vapautetaan. Tue laite säätöjen aikana siten, ettei leikkuupää koske maahan eikä mihinkään esineeseen. Kannattele laitetta käsin, kun käytät ja säädät sitä. Älä koske leikkuupäähän tai äänenvaimentimeen.

Joutokäyntinopeudensäätäminen

Anna moottorin käydä joutokäynnillä. Säädä joutokäyntinopeutta, kunnes moottori käy sammumatta (moottorin sammuminen tarkoittaaliian hidasta joutokäyntiä). S Moottorin joutokäyntinopeutta nostetaan

kiertämällä joutokäynnin nopeuden

säätöruuvia myötäpäivään. S Moottorin joutokäyntinopeutta

vähennetään kiertämällä säätöruuvia

vastapäivään.

Ilmansuodat--

timen kansi

Joutokäynnin

nopeuden

säätöruuvi

Jos tarvitsetapua säädönsuorittamisessa tai olet epävarma toimenpiteen kulusta, ota yhteys valtuutettuun huoltoliikkeeseen.

VARASTOINTI

VAROITUS:

toimenpiteet jokaisen käyttökerranjälkeen. S Anna moottorin jäähtyä ja varmista laitteen

paika lla an pysyminen säilytyksen tai kuljetuksen aikana.

S Älä säilytä laitetta tai polttoainetta suljetussa

tilassa, jossa polttoaineesta haihtuva kaasu voi syttyä vedenlämmittimen,sähkömoottorin, uunin tms. synnyttämien kipinöiden tai avotulen vuoksi.

Suorita seuraavat

S T yhjennä polt toainesäiliö ennen laitteen

säilytyst ätai kuljetusta. S Säilyt ä laite ja sen poltt oaine lasten

ulottumattomissa. S Laitteen kaikki turvalaitteet on oltava

paikallaan säilytyksen aikan a . Valitse

säilytyspaikka siten, etteivät laitteen terävät

osat voi vahingoittaa ketään.

Page 13

VARASTOINTI KÄYTTÖKAUSIEN

VÄLISSÄ

Valmistelelaitevarastointiavarte nkä yttökauden päättyessä tai jos laitetta ei käytetä yli 30 päivään. S Jos laitetta on tarkoitus säilyttää

käyttämättömänä pitkään, puhdista se perusteellisesti ennenvarasto intia.

S Säilytä laitetta puhtaassa ja kuivassa

paikassa.

S Voitelemetallisetulkopinnat kevyesti öljyllä .

MOOTTORIN SISÄOSAT

S Irrota sytytyst ulppa ja kaada mootto riin

tee lusikallinen ilmajä ähdytteisille moottoreille tarkoitettua kaksitahtimoottoriöljyä sytytystulpan auko sta. Vedä käynnistysnarusta hitaasti 8...10 kertaa, jotta öljy levitty y moottoriin.

S Vaihdasytytystulppa uuteen. Tulpan tyypin ja

lämpöalueen on vastattava suosituksia.

S Puhdista ilmansuodatin. S V armista laitteen ruuvien ja mutt ereiden

riittä v ä kireys. Vaihda mahdo lliset

vaurioituneet ja kuluneet osat. S Käytä seuraavalla käyttökaudella tuoretta

polttoaineseosta, jossa bensiinin ja öljyn

seossuhde on oikea.

LISÄOHJEITA

S Älä säilyt äbensiin iäkäyttökaudesta toiseen . S Vaihda bensiinikanisteri uuteen, jos se alkaa

ruostua.

VIANETSINTÄTAULUKKO

V AROITUS:

huoltotoimenpiteet, paitsi jos työ on suoritettavamoottorin käydessä.

Sammuta laite ja irrota sytytystulpan johdin ennen kuin aloitat

VIKA SYY TOIMENPIDE

Moottori ei käynnisty.

Moottorin joutokäynnissä on vikaa.

Moottori ei kiihdytä, siinä ei ole tehoa tai teho häviää kuormitettaessa.

Moottori savuttaa.

Moottori kuumenee.

1. Virtakytkin on 0--asennossa.

2. Moottori on saanut liikaa polttoainetta.

3. Polttoainesäiliöon tyhjä.

4. Sytytystulppa ei toimi.

5. Polttoaine ei pääse kaasuttimeen asti.

6. Kaasutinta pitää säätää.

1. Kaasutinta pitää säätää.

2. Kamp iakselin tiivisteetovat

kuluneet.

3. Puristuspaine on alhainen.

1. Ilmansuodatin on likainen.

2. Sytytystulppa on likainen.

3. Kaasutinta pitää säätää.

4. Karstaa on muodostunut

äänenvaimentimen sihtiin.

5. Puristuspaine on alhainen.

1. Rikastin on osittain auki.

2. Väärä polttoaineseos.

3. Ilmansuodatin on likainen.

4. Kaasutinta pitää säätää.

1. Väärä polttoaineseos.

2. Vääränlainen sytytystulppa.

3. Kaasutinta pitää säätää.

4. Karstaa on muodostunut

äänenvaimentimen sihtiin.

1. Siirrä kytkin I--asentoon.

2. Katso “Liikaa polttoainetta saaneen moottorin käynnistäminen”.

3. Täytäsäiliö asian m ukaisella polttoaineseoksella.

4. Asenna uusi sytytystulppa.

5. Tarkista, ettei polttoainesuodatin ole likainen, vaihda tarvittaessa. Tarkista, ettei polttoaineletku ole kiertynyt tai haljennut. Korjaa tai vaihda tarvittaess

6. Ota yhteys valtuutettuun huo ltoliikkeeseen.

1. Katso ”Kaasuttimen säätäminen”.

2. Ota yhteys valtuutettuun huolto-liikkeeseen.

3. Ota yhteys valtuutettuun huolto-liikkeeseen.

1. Puhdista tai vaihda ilmansuodatin.

2. Puhdista tai vaihda sytytystulppa, säädä kärkiväli tarvittaessa.

3. Ota yhteys valtuutettuun huolto-liikkeeseen.

4. Ota yhteys valtuutettuun huolto-liikkeeseen.

5. Ota yhteys valtuutettuun huolto-liikkeeseen.

1. Säädä rikastinta.

2. T yhjennä polttoainesäiliö ja täytä

asianmukaisella polttoaineseoksella.

3. Puhdista tai vaihda ilmansuodatin.

4. Ota yhteys valtuutettuun huolto--

liikkeeseen.

1. T yhjennä polttoainesäiliö ja täytä

asianmukaisella polttoaineseoksella.

2. Vaihdaasianmukaiseensytytys--

tulppaan.

3. Ota yhteys valtuutettuunhuolto--

liikkeeseen.

4. Ota yhteys valtuutettuun huolto--

liikkeeseen.

Page 14

VAATIMUSTENMUKAISUUSVAKUUTUS

Direktiivi 2000/14/EY

EY--vaatimustenmukaisuusvakuutusliittyendirektiiviin 2000/14/EY

ElectroluxHome Products, Inc.,

Me, 4100, vakuutamme yksinomaan omalla vastuullamme, että

--ruohotrimmerin

ja sarjanumerosta 2003--246N00001 ja siitä eteenpäin se vastaa DIREKTIIVIN vaatimuksia. Leikkuuleveys on 431 mm. Mitattu äänitehotaso on 108 dB ja taattu äänitehotaso on 118 dB.

Texarkana 03.09.2003

vaatimustenmukaisuus on arvioitu DIREKTIIVIN Liitteen V mukaisesti

Texarkana,TX, 75501,USA, puhelin: +1 903223

Michael S. Bounds, johtaja Tuoteturvallisuus ja standardit

Partner T280

VAATIMUSTENMUKAISUUSVAKUUTUS

Direktiivi 98/37/EY

EY--vaatimustenmukaisuusvakuutus

ainoastaan Eurooppaa)

Electrolux Home Products, Inc.,

Me, vakuutamme yksinomaan omalla vastuulla m m e , että sarja numerosta 2003--24 6N00001 lähtien ja siitä ete enpäin vastaa määräyksiä , jotka on annettu DIREKTIIVEISSÄ: yhteensopivuus), sekä näihin tehtyjä tarkistuksia, ja noudattaa seuraavia standardeja:

292--2, EN ISO 11806jaCISPR 12. Svensk Maskinprovning,SMP,

suorittanut vapaaehtoisen tyyppihyväksynnän. Sertifikaatin/sertifikaattien numero(t) on/ovat:

SEC/04/1009

Texarkana 03.09.2003

98/37/EY

(Direktiivi 98/37/EY, Liite II, A) (Koskee

T exarkana,TX, 75501, USA,puhelin: +1903 2234100,

(koneet) ja

Fyrisborgsgatan 3 S--75450 Uppsala, Ruotsi,on

Partner T280 --ruohotrimmeri

89/336/ETY

(sähkömagneettinen

Michael S. Bounds, johtaja Tuoteturvallisuus ja standardit

Page 15

TEKNISET TIEDOT

MALLI: T280 MOOTTORI

Moottorin iskutilavuus, cm Moottorin enimmäisteho, mitattu ISO 8893:n mukaisesti, kW 0,7

MOOTTORINKÄYNTINOPEUDET

Moottorin maksimiteholla, r/min 10000 Suositeltu maksiminopeus, r/min 8260 Suositeltu joutokäyntinopeus, r/min 3000

POLTTOAINE-- JA VOITELUJÄRJESTELMÄ

Polttoainesäiliön tilavuus, cm Polttoaineen kulutus moottorin maksimiteholla, mitattu ISO 8893:n mukaisesti, g/h 399 Polttoaineen kulutus moottorin maksimiteholla, mitattu ISO 8893:n mukaisesti, g/kWh 435

PAINO

Ilman leikkuupäätä ja suojusta, tyhjällä polttoainesäiliöllä, kg 5

LEIKKUUPÄÄ

Leikkuupään sarjanumero #530058831

ÄÄNITASOT (oktaavikaistamittaus100--10 000 Hz, 1/3--oktaavi)

ÄÄNEN PAINETASOT, standardinISO/EN 11806mukaisesti mitattu standardin EN 27917 mukaisesti, dB(A) 95,6 ÄÄNEN TEHOTASOT, standardin ISO/EN 11806mukaisesti mitattu standardin ISO/EN 10884 mukaisesti, dB(A) 105,7

TÄRINÄTASOT,

ETUKAHVA Joutokäynnillä,m/s Täydellä kaasulla, m/s TAKAKAHVA Joutokäynnillä,m/s Täydellä kaasulla, m/s

mitattu standardin ISO 7916 mukaisesti

325

9,18 7,33

20,1 10,1

VALMISTUSVUOSI: VALMISTAJAN OSOITE:

2004 Electrolux Home Products, Inc. 104 Warren Road Augusta, GA 30907
