Page 1
istruzioni per l’uso
e l’installazione
IT
Piano di cottura
PB 960
PN 960
PT 960
PX 960
Page 2
2 rex-electrolux
Page 3
rex-electrolux 3
Egregio Cliente,
complimenti per aver scelto un elettrodomestico Electrolux che, siamo certi, avrà
modo di apprezzare per le prestazioni, la qualità e l’affidabilità e che le renderà la
vita di ogni giorno più confortevole, facile e sicura.
Da sempre il nostro impegno è quello di produrre utilizzando la tecnologia più
avanzata, nel rispetto dell’ambiente e sempre in anticipo rispetto agli obblighi
normativi.
Oltre il 90% dei nostri elettrodomestici sono prodotti ecologici in classe A, A+, A++
e vengono raccomandati dal WWF.
La lettura completa di questo libretto le permetterà un utilizzo corretto e sicuro della
sua apparecchiatura e le darà anche utili consigli sulla manutenzione più efficiente.
Page 4
4 rex-electrolux
Indice
Per l'Utente Per l'Installatore
Per la Vostra sicurezza 5
Istruzioni per l’uso 8
Pulizia e manutenzione 12
Manutenzione periodica 13
Caratteristiche tecniche 14
Assistenza e ricambi 28
Istruzioni per l’installatore 16
Collegamento elettrico 20
Adattamento ai diversi tipi di gas 22
L’incasso nei mobili componibili 24
Possibilità di inserimento 26
Guida alla lettura delle istruzioni
Questi simboli Vi aiuteranno a trovare velocemente le informazioni più importanti.
Informazioni sulla sicurezza
) Istruzioni "passo dopo passo"
Consigli utili e suggerimenti
Informazioni legate alla protezione dell'ambiente
Questa apparecchiatura è conforme alle seguenti Direttive CEE:
- 2006/95 (relative alla Bassa Tensione);
- 2004/108 (relativa alla Compatibilità Elettromagnetica);
- 90/396 (relativa alla Apparecchiature a Gas)
e successive modificazioni.
COSTRUTTORE:
ELECTROLUX ITALIA S.p.a.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - Italy
Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di
identificazione figurano sulla copertina del libretto istruzioni e sull'apparecchiatura.
Page 5
rex-electrolux 5
Per la Vostra sicurezza
L’uso di questa nuova apparecchiatura é facile. Tuttavia, é importante leggere per
intero questo libretto, prima di installare e di usare l’apparecchiatura per la prima
volta. In questo modo, potrete ottenere le migliori prestazioni, evitare
comportamenti errati, usare l’apparecchiatura in assoluta sicurezza e rispettare
l’ambiente.
È molto importante che questo libretto di istruzioni sia conservato assieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona, assicurateVi che il libretto venga consegnato al nuovo utente, affinché possa essere messo al corrente del funzionamento della macchina e delle relative avvertenze.
Installazione
z L’installazione dell’apparecchiatura
ed il collegamento alla rete elettrica
devono essere eseguiti solamente da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è
necessario verificare che l’apparecchiatura sia DISINSERITA dalla rete
elettrica.
z AssicurateVi che l'aria possa circola-
re liberamente attorno all'apparecchiatura. Una scarsa ventilazione produce carenza di ossigeno.
z AssicurateVi che l'apparecchiatura
sia alimentata con il tipo di gas indicato sull'apposita etichetta adesiva,
posta nelle immediate vicinanze del
tubo di allacciamento alla rete del
gas.
z Questa apparecchiatura non è colle-
gata ad un dispositivo di evacuazione
dei prodotti della combustione. Essa
deve essere installata e raccordata
conformemente alle regole di installazione in vigore. Deve essere dedicata
un’attenzione particolare alle disposizioni applicabili in materia di ventilazione.
z L'utilizzo di un apparecchiatura
di cottura a gas produce calore e
umidità nel locale in cui è installata. Assicurate una buona
aerazione del locale, mantenendo aperte ed efficienti le prese
d'aria o installando una cappa di
aspirazione con condotto di scarico.
z Se utilizzate l'apparecchiatura in-
tensamente e per un tempo prolungato, dovete rendere più efficace l'aerazione, per esempio
aprendo una finestra o aumentando la potenza dell'aspiratore
elettrico, se presente.
z Dopo aver tolto l’apparecchiatura dal-
l’imballaggio, assicurateVi che il prodotto non risulti danneggiato e che il
cavo di alimentazione elettrica sia in
perfette condizioni. In caso contrario,
rivolgeteVi al rivenditore prima di mettere in funzione l’apparecchiatura.
z La Casa costruttrice declina ogni
responsabilità nel caso le norme
antinfortunistiche non vengano
rispettate.
Page 6
6 rex-electrolux
Sicurezza delle persone
z Questa apparecchiatura deve essere
adoperata solo da persone adulte.
AssicurateVi che i bambini non tocchino i comandi o non giochino con
l’apparecchiatura.
z L'apparecchiatura non può essere utiliz-
zata dai bambini o da persone le cui
capacità sensoriali, mentali o fisiche o la
cui mancanza di esperienza e conoscenza dell'apparecchiatura impedisca
loro di utilizzarla in modo sicuro senza la
supervisione o le indicazioni di una persona responsabile che assicuri l'utilizzo
corretto dell'apparecchiatura stessa.
z Le parti esposte di questa apparecchia-
tura si riscaldano durante la cottura e
rimangono calde per un certo tempo
anche dopo lo spegnimento. Tenete
lontani i bambini fino a quando l’apparecchiatura non si è raffreddata.
Durante l'uso
z Questo prodotto è stato realizzato per
cuocere cibi, all'interno di abitazioni comuni a scopo non professionale. Evitate
di usarlo per qualsiasi altro scopo.
z E’ rischioso modificare o tentare di modi-
ficare le caratteristiche di questo prodotto.
z Tenete ben pulita l’apparecchiatu-
ra. I residui di cibo possono causare
rischi di incendio.
z Evitate di utilizzare il vapore o
apparecchi a vapore per pulire
l'apparecchiatura.
z Dopo aver utilizzato l’apparecchiatura,
assicurateVi che tutti i comandi siano in
posizione “CHIUSO” o “SPENTO”.
z Se usate una presa di corrente nelle
vicinanze di questa apparecchiatura, fate
attenzione che i cavi degli elettrodomestici che state usando non la tocchino
e siano sufficientemente lontani
dalle parti calde di questa apparecchiatura.
Assistenza tecnica
z In caso di guasti, non cercate mai di
riparare l’apparecchiatura di persona. Le riparazioni effettuate da per-
sone non competenti possono causare
danni e incidenti. Per prima cosa, consultate il contenuto di questo libretto.
Se non trovate le informazioni che Vi
interessano, contattate il Centro di
Assistenza più vicino. L’assistenza
a questa apparecchiatura deve essere
effettuata da un Centro di Assistenza
Tecnica autorizzato. Richiedete sempre l’impiego di ricambi orginali.
Page 7
Consigli per la prote-
zione dell'ambiente
z Tutti i materiali utilizzati sono compati-
bili con l’ambiente e riciclabili. Vi preghiamo di dare il Vostro contributo alla
conservazione dell’ambiente, utilizzando gli appositi canali di raccolta differenziata.
z Prima di rottamare l’apparecchia-
tura, tagliate il cavo di alimentazione e rendetela inservibile.
z Il simbolo sul prodotto o sulla
confezione indica che il prodotto non
deve essere considerato come un normale rifiuto domestico, ma deve essere
portato nel punto di raccolta appropriato
per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a
smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali
conseguenze negative per l’ambiente e
per la salute, che potrebbero derivare da
uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul
riciclaggio di questo prodotto, contattaTe
l’ufficio comunale, il servizio locale di
smaltimento rifiuti o il negozio in cui è
stato acquistato il prodotto.
rex-electrolux 7
Page 8
8 rex-electrolux
Istruzioni per l’uso
Prima di usare l’apparecchiatura, rimuovete tutti i materiali
di imballo, comprese le etichette pubblicitarie e le eventuali pellicole protettive.
Le manopole di comando
del piano di cottura
Nella parte frontale del piano si trovano
le manopole per il funzionamento dei
fornelli a gas. I simboli posti sulla zona
comandi hanno il seguente significato:
nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas
accensione integrata sul rubinetto
Accensione dei fornelli
Per ottenere più facilmente la
fiamma, accendete il fornello
prima di mettere un recipiente
sulla griglia.
Spingete a fondo la manopola corrispondente al fornello e ruotatela in senso
antiorario fino al simbolo di "massima
erogazione".
In corrispondenza di questa posizione
rileverete anche il simbolo di accensione
( ). La fiamma si accenderà automaticamente.
Dopo aver acceso la fiamma, tenete
premuta la manopola per circa 5
secondi. Questo tempo è necessario per
riscaldare la "termocoppia" (Fig. 1 e 2 lettera D) e disattivare la valvola di
Fig. 1
A - Cappellotto
B - Spartifiamma
C - Candeletta di accensione
D - Termocoppia
Page 9
sicurezza, che altrimenti fermerebbe
l'erogazione del gas.
Il dispositivo di accensione
non deve essere azionato per
più di 15 secondi. Se, dopo 15
secondi, il bruciatore non si è
acceso, interrompere l’azionamento del dispositivo e attendere almeno 1 minuto prima di
tentare un’ulteriore accensione.
Dopo avere acceso la fiamma,
controllate che sia regolare e ruotate
la manopola fino ad ottenere l'intensità
desiderata.
Se dopo alcuni tentativi la fiamma non
si accende, controllate che il
"cappellotto" (indicato nelle Fig. 1 e 2 con la lettera A) e lo "spartifiamma" (Fig.
1 e 2 - lettera B) siano nella corretta
posizione.
Per spegnere la fiamma, ruotate la
manopola in senso orario fino al simbolo
.
Accensione manuale (in caso
di mancanza di energia elettri-
ca): avvicinate una fiamma al for-
nello, spingete a fondo la manopola e ruotatela in senso antiorario
fino al simbolo di "massima
erogazione".
Fig. 2
C
A - Cappellotto
B - Spartifiamma
C - Candeletta di accensione
D - Termocoppia
rex-electrolux 9
A
B
D
zz
z Prima di togliere i recipienti dai
zz
fornelli, abbassate sempre la
fiamma o spegnetela.
In caso di estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di
comando e non tentare una
riaccensione per almeno 1 minuto.
Page 10
10 rex-electrolux
Per un corretto uso del piano
Per un minor consumo di gas ed un
migliore rendimento, usate solamente
recipienti a fondo piatto e di dimensioni
adatte ai fornelli, come evidenziato nella
tabella a fondo pagina. Inoltre, non appena
un liquido inizia a bollire, fate attenzione a
ridurre la fiamma quanto basta per
mantenere l'ebollizione.
Durante le cottura in cui vengono
impiegati grassi od olii, sorvegliate
attentamente le Vostre pietanze,
perché queste sostanze, portate ad
alte temperature, possono incendiarsi.
L’acciaio inox, se sottoposto
ad eccessivo riscaldamento,
puó brunire. Pertanto, si sconsiglia la cottura prolungata con
pietre ollari, teglie in terracotta
o piastre in ghisa. È da evitare
anche l’impiego di fogli di alluminio a protezione del piano
durante il funzionamento.
Assicuratevi che i recipienti non
fuoriescano dai bordi del piano e si-
ano posizionati centralmente rispetto ai fornelli al fine di ottenere un minore consumo di gas.
Evitate di posare sui fornelli
recipienti instabili o
deformati: potrebbero
rovesciarsi o far traboccare il
loro contenuto, causando
incidenti.
Le pentole non devono
invadere la zona comandi.
Bruciatore diametro diametro
minimo massimo
Tripla corona 180 mm 260 mm
Grande (rapido) 160 mm 260 mm
Medio (semirapido ) 120 mm 220 mm
Piccolo (ausiliario)* 80 mm 180 mm
*modelli con coperchio 80 mm 120 mm
Page 11
Il coperchio del piano di
cottura
Allo scopo di ottenere un allineamento
estetico con i mobili da cucina, il piano
è predisposto per l'inserimento di un
coperchio, fornito su richiesta.
Il diametro massimo delle pentole
posizionate sui bruciatori posteriori non deve superare i 120 mm
per evitare il contatto con la superficie del coperchio.
z La funzione del coperchio è di ripara-
re il piano dalla polvere, quando è
chiuso, e di raccogliere gli schizzi di
grasso, quando è aperto. Evitate assolutamente di usarlo per qualsiasi
altro scopo.
z Prima di aprire il coperchio, asciuga-
telo da eventuali tracce di liquido.
z Pulite il coperchio da eventuali residui
di cottura prima di chiuderlo o toglierlo.
z ATTENZIONE! Il coperchio in vetro
può scheggiarsi, se
viene eccessivamente riscaldato.
AccertateVi che tutti i fornelli siano
spenti prima di
chiuderlo.
rex-electrolux 11
Page 12
12 rex-electrolux
Pulizia e manutenzione
Prima di ogni operazione
disinserite l’apparecchiatura
dalla rete elettrica e lasciatela
raffreddare.
Pulizia del piano
Lavate le parti smaltate con acqua
tiepida e detersivo, evitando di usare
prodotti abrasivi che potrebbero
rovinarle.
Lavare frequentemente gli spartifiamma
e i cappellotti con acqua bollente e
detersivo, avendo cura di togliere ogni
incrostazione. Risciacquate bene con
acqua le parti in acciaio inox, dopo l’uso,
ed asciugatele con un panno morbido.
Per le macchie persistenti usare i normali
detersivi non abrasivi o prodotti specifici,
comunemente reperibili in commercio.

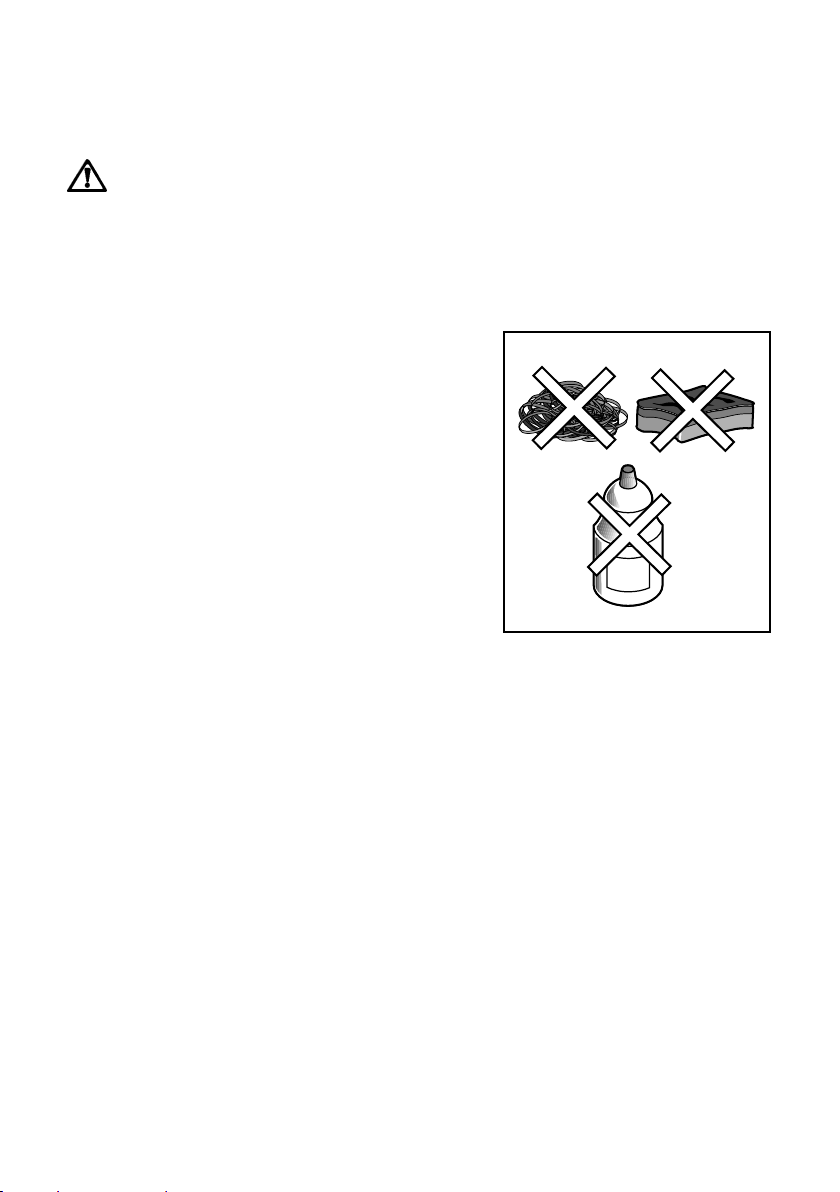

Vi raccomandiamo di non usare per la
pulizia pagliette, lane di acciaio o acidi.
z Evitate di lasciare sul piano di cottura
sostanze acide o alcaline (e.g. aceto,
sale, succo di limone ecc...).
A
C
O
I
D
Le griglie del piano di
cottura
I piani di cottura sono dotati di griglie in
ferro smaltato, sottili e leggere oppure
di griglie in ghisa, più grosse e pesanti.
Le griglie possono essere tolte dal piano
di cottura per consentire una migliore
pulizia.
Si consiglia di non appoggiare le
griglie in ghisa fuori sede per evitare
di graffiare o danneggiare il piano.
Page 13
Le griglie non possono essere
lavate in lavastoviglie.
Dopo il lavaggio a mano,
assicuratevi di riposizionarle in
sede correttamente.
Per i modelli con griglie in
ghisa: Dopo la pulizia, rimettete
le griglie al loro posto,
posizionando prima la griglia
centrale e poi quelle laterali
rex-electrolux 13
SÌ

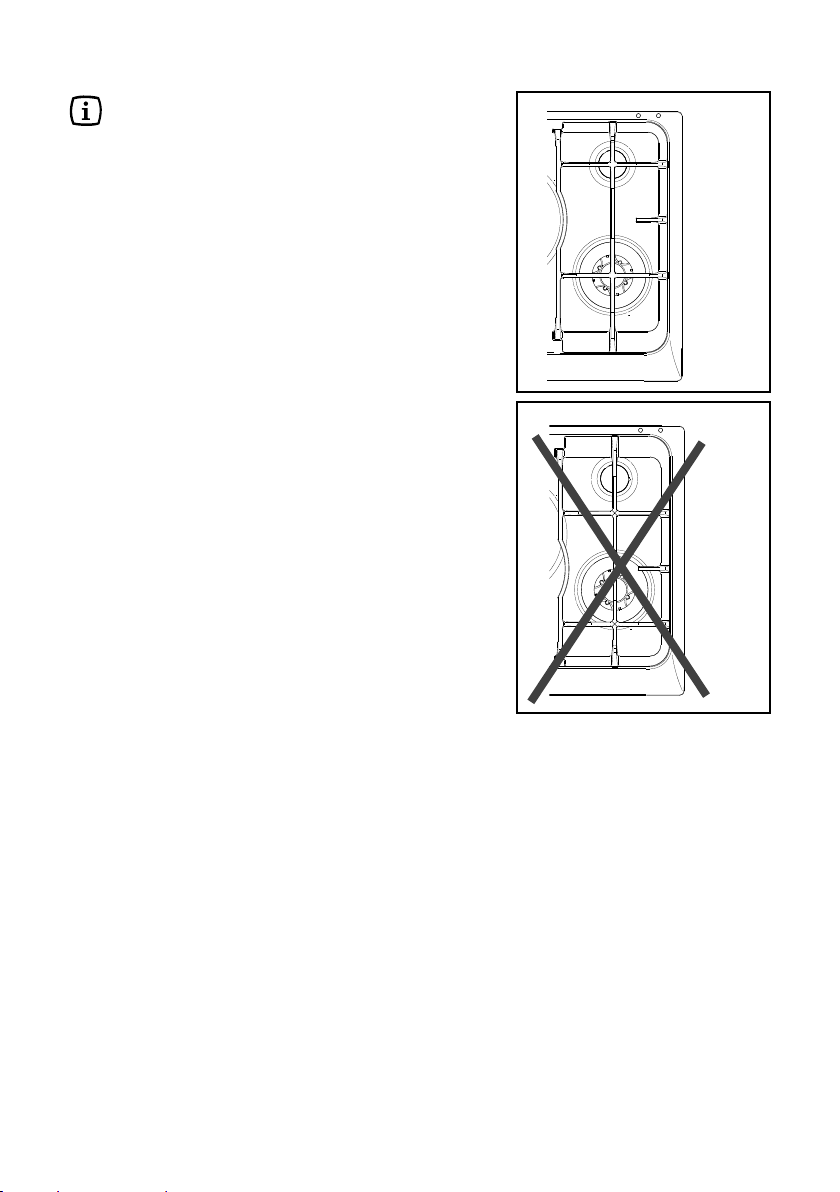

Per un corretto funzionamento dei
bruciatori, assicuratevi che le griglie
siano centrate sul fornello come
mostrato in figura 3.
Accenditore elettrico
L'accensione automatica dei fornelli è
assicurata dalla presenza di una
"candeletta" in ceramica contenente un
elettrodo in metallo (indicati nella Fig. 1
e 2 - lettera C). Procedete
periodicamente ad una accurata pulizia
di queste parti del piano. Inoltre, per
evitare difficoltà di accensione,
controllate che i fori della corona
spartifiamma (Fig. 1 e 2 - lettera B) non
siano otturati.
Manutenzione periodica
Fate controllare periodicamente lo stato
di conservazione e di efficacia del tubo
del gas, e se presente, del regolatore di
pressione.
Qualora venissero riscontrate anomalie,
non richiedete riparazioni, ma fate
sostituire la parte difettosa.
Fig. 3
NO
Fig. 4
Page 14
14 rex-electrolux
Caratteristiche tecniche
Potenza bruciatori gas
Bruciatore tripla corona 4,0 kW
Bruciatore rapido 3,0 kW (G20) - 2,8 kW (G30/G31)
Bruciatore semirapido 2,0 kW
Bruciatore ausiliario 1,0 kW
Categoria II2H3+
Taratura apparecchio gas metano G20 (2H) 20 mbar
Raccordo di entrata gas G 1/2"
Tensione di alimentazione 230 V ~ 50 Hz
Apparecchiatura di classe 3

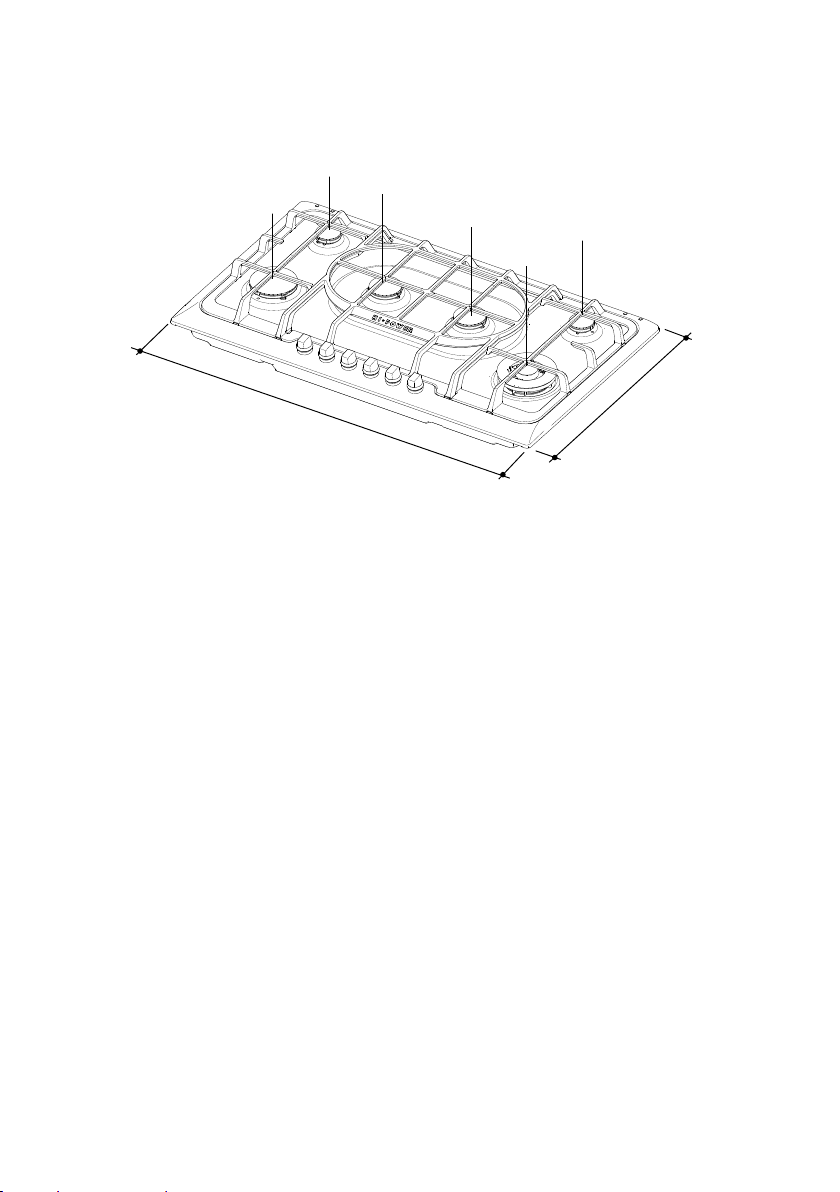

Dimensioni del piano
Larghezza 894 mm
Profondità 510 mm
Dimensioni dell'apertura per l'incasso
Larghezza 830 mm
Profondità 480 mm
Diametri del By-pass
Bruciatore Ø By-pass
del rubinetto
in centesimi
Ausiliario 28
Semi-rapido 32
Rapido 42
Tripla corona 56
Page 15
Caratteristiche dei bruciatori
rex-electrolux 15
PORTATA PORTATA
TIPO DI
BRUCIATORE
Bruciatore
ausiliario 1,0 0,33 70 0,095 50 73 71
Bruciatore
semirapido 2,0 0,45 96 0,190 71 145 143
Bruciatore G.Naturale:
rapido 3,0 0,75 119 0,286 86 204 200
Bruciatore
tripla
corona 4,0 1,2 146 0,381 98 291 286
TERMICA TERMICA
NOMINALE RIDOTTA GAS NATURALE GAS LIQUIDO
(Metano) - 20 mbar
kW kW Marc. Marc. g/h
ugelli m3/h ugelli
100/mm 100/mm
G.P.L.: 2,8
PORTATA
TERMICA NOMINALE
(Butano/Propano)28-30/37 mbar
G30 G31
Page 16
16 rex-electrolux
Istruzioni per l’installatore
ATTENZIONE: Questo apparecchio può essere installato e
funzionare solo in locali permanentemente ventilati secondo UNI 7129 e UNI 7131 e successivi aggiornamenti.
LA SOCIETA’ COSTRUTTRICE
DECLINA OGNI RESPONSABILITÀ’ PER EVENTUALI DANNI
DERIVANTI DA UNA INSTALLAZIONE NON CONFORME
ALLE NORME VIGENTI O DA
UN MANCATO RISPETTO DELLE NORME ANTINFORTUNISTICHE.
z L’installazione dell’apparecchia-
tura ed il collegamento alla rete
elettrica devono essere eseguiti
solamente da PERSONALE QUALIFICATO. Prima di qualsiasi inter-
vento, è necessario verificare che
l’apparecchiatura sia DISINSERITA
dalla rete elettrica.
Locale di installazione
Per il buon funzionamento
dell’apparecchio a gas è indispensabile
che nel locale possa affluire, in modo
naturale, l’aria necessaria alla
combustione del gas.
(L’installatore deve seguire le norme in
vigore UNI-CIG 7129 - 7131 e successivi
aggiornamenti).

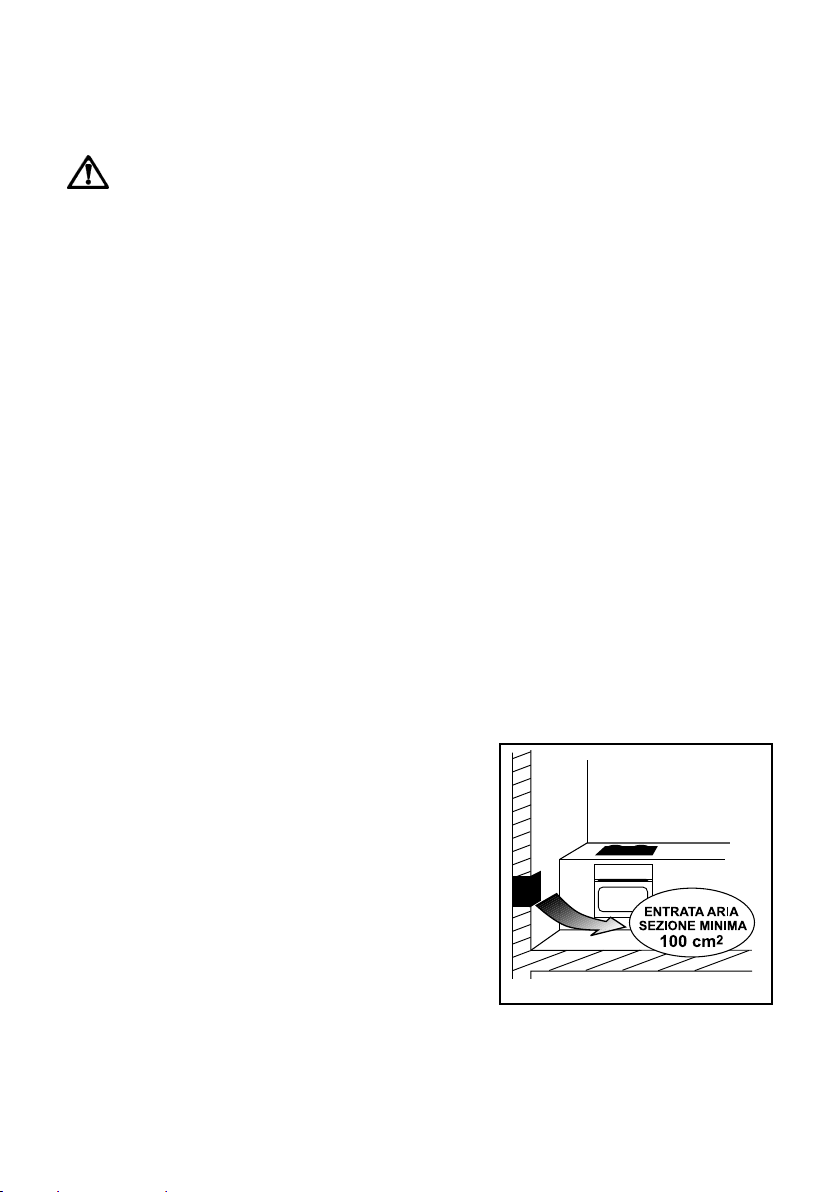

L’afflusso di aria nel locale deve avvenire
direttamente attraverso aperture
praticate su pareti esterne, come
indicato in figura 5.
Fig. 5
FO 0220
Page 17
Queste aperture devono avere una
sezione libera di passaggio di almeno
100 cm2 se l’apparecchiatura è dotata
di dispositivo di sicurezza o 200 cm2 se
l’apparecchiatura non è dotata di
dispositivo di sicurezza .
Questa apertura deve essere costruita
in modo da non venire ostruita sia
dall’interno che dall’esterno e
posizionata vicino al pavimento,
preferibilmente al lato opposto
all’evacuazione dei prodotti della
combustione. Nel caso questa apertura
non sia fattibile nel locale dove è
installata l’apparecchiatura, l’aria
necessaria può provenire da un locale
adiacente, purchè:
z questo locale non sia una camera da
letto o un ambiente pericoloso;
z questo locale non sia in depressione;
z la ventilazione fra il locale dove è
installato l'apparecchio ed il locale
adiacente sia assicurata mediante
aperture permanenti (UNI-CIG 7129).
rex-electrolux 17
Scarico dei prodotti della
combustione

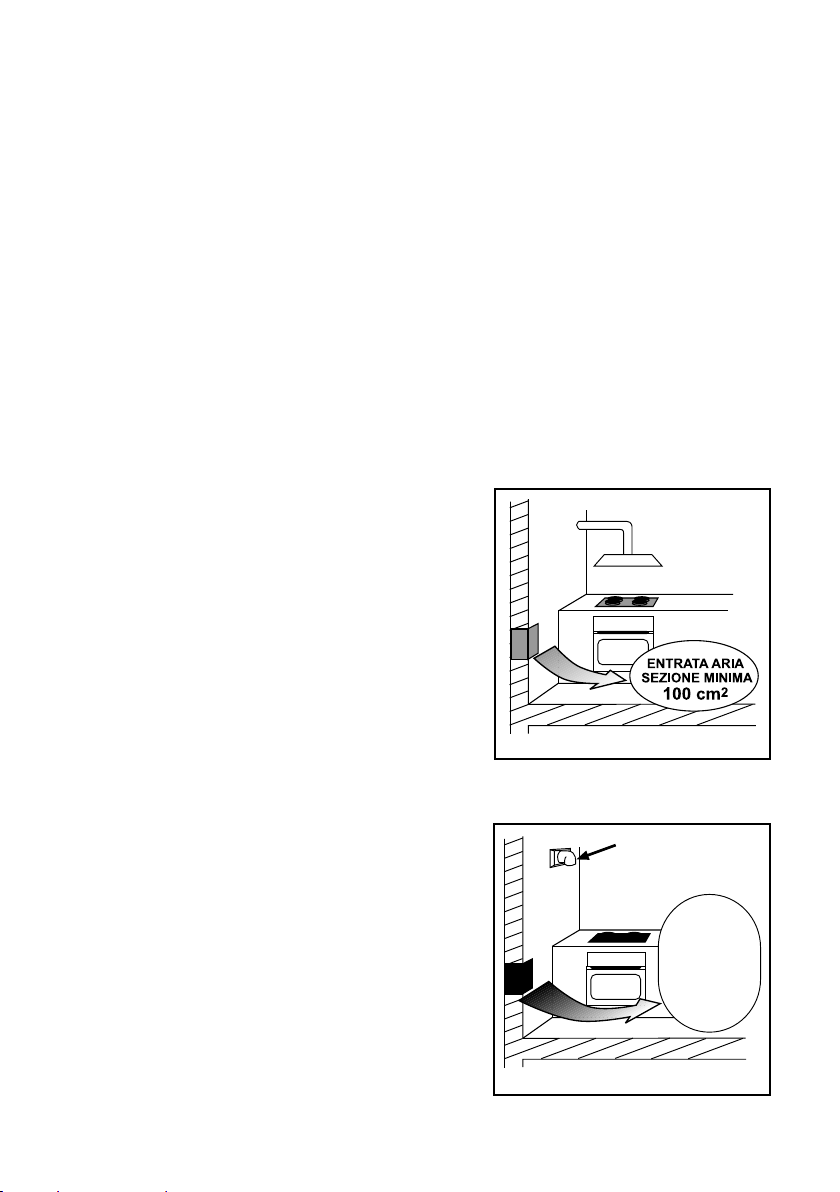

Gli apparecchi di cottura a gas devono
scaricare i prodotti della combustione
attraverso cappe collegate direttamente
a canne fumarie o direttamente
all’esterno (Fig. 6).
In caso non sia possibile installare la
cappa, è necessario l’impiego di un
elettroventilatore applicato alla parete
esterna o alla finestra dell’ambiente,
purchè esistano le condizioni affinchè
l’apertura per la ventilazione possa
essere aumentata (vedi Fig. 7) in proporzione alla portata dell’elettroventilatore stesso (UNI-CIG 7129).
Fig. 6
Fig. 7
FO 0221
FO 0222
ELETTROVENTILATORE
ENTRATA ARIA
SEZIONE MINIMA
100 cm
PIU' LA SEZIONE
AGGIUNTIVA
CORRISPONDENTE
ALLA PORTATA
DELL'ELETTRO-
VENTILATORE
2
Page 18
18 rex-electrolux
Questo elettroventilatore deve avere una
portata tale da garantire, per un
ambiente cucina, un ricambio orario
d’aria pari a 3 - 5 volte il suo volume.
Collegamento alimentazione gas
Il collegamento gas deve essere eseguito
in conformità con le norme UNI-CIG 7129
- 7131 e successivi aggiornamenti.
L’apparecchiatura esce dalla fabbrica
collaudata e regolata per il tipo di gas
indicato nella targhetta che si trova nella
protezione inferiore, vicino al tubo di
collegamento gas. AccertateVi che il
tipo di gas con cui sarà alimentata
l’apparecchiatura sia lo stesso indicato
nella targhetta.
In caso contrario procedete secondo le
indicazioni riportate nel paragrafo
“Adattamento a diversi tipi di gas”.
Per il massimo rendimento ed il minor
consumo, assicurateVi che la pressione
di alimentazione del gas rispetti i valori
indicati nella tabella delle
“Caratteristiche dei bruciatori”.
Qualora la pressione del gas impiegato
sia diversa (o variabile) rispetto a quella
prevista, è necessario installare, sulla
tubazione di ingresso, un appropriato
regolatore di pressione per gas
canalizzati (NON GPL) conforme alla
norma UNI EN 88.
L’utilizzo di regolatori di pressione per
gas liquidi (GPL) è consentito purchè
questi siano conformi alla norma UNI EN
12864.

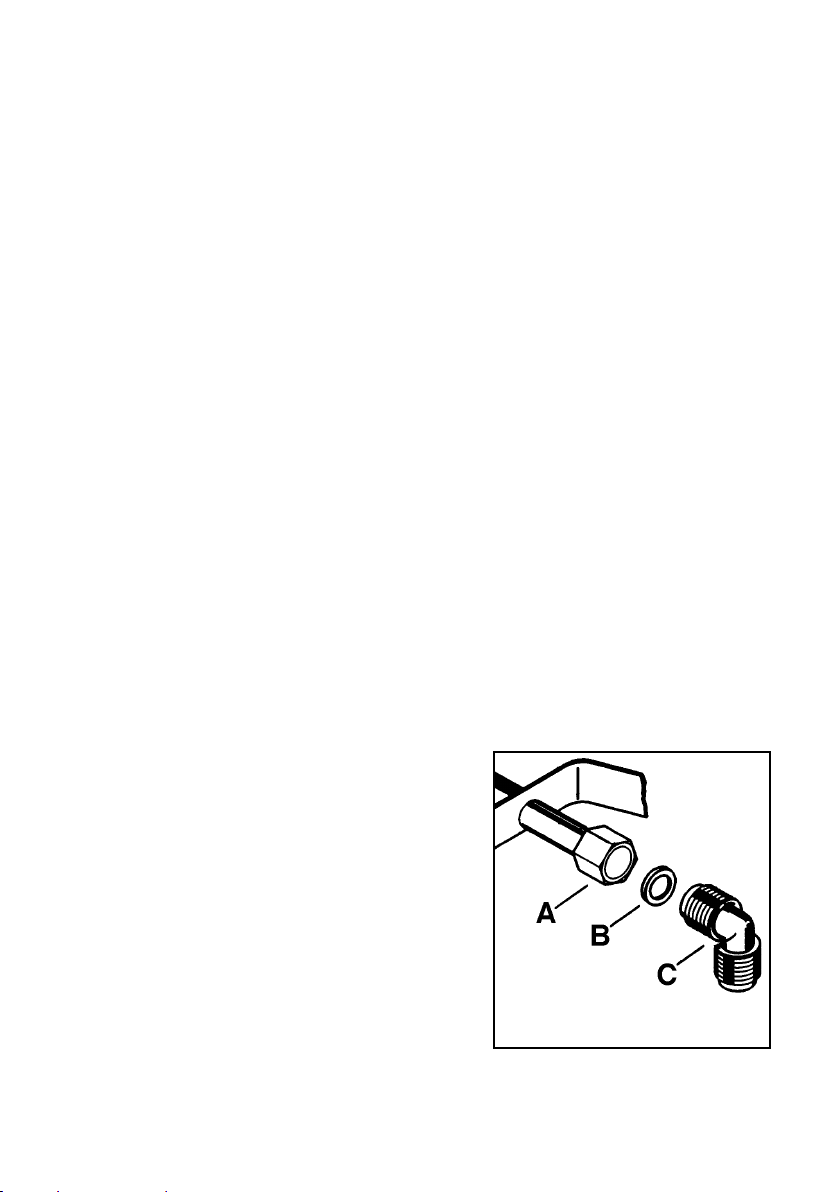

Sulla zona terminale della rampa,
comprensiva di dado filettato G 1/2",
viene montato il raccordo, interponendo
A) Terminazione rampa con dado
B) Guarnizione
C) Raccordo orientabile
Fig. 8
Page 19
fra i componenti la guarnizione come
rappresentato in Fig. 8. Avvitate le parti
senza forzare, orientate il raccordo nella
direzione voluta e quindi serrate il tutto.
Allacciamento
Eseguite l’allacciamento all’impianto
gas mediante tubo metallico rigido e
raccordi conformi alla norma UNI-CIG
7129, oppure con tubo flessibile di
acciaio inox conforme alla norma UNICIG 9891, limitatamente a quelli la cui
massima estensione è di 2 metri. Fate
attenzione che, nel caso di impiego di
tubi metallici flessibili, gli stessi non
vengano a contatto con parti mobili o
schiacciati. Prestate la medesima
attenzione anche quando è previsto un
abbinamento forno e piano.
Il raccordo di entrata gas nelle
apparecchiature è filettato 1/2" maschio
cilindrico.
Eseguite l’allacciamento evitando
sollecitazioni di qualsiasi genere
all’apparecchio.
Importante
Ad installazione ultimata, ve-
rificate sempre la perfetta tenuta di tutti i raccordi usando
una soluzione saponosa. Non
eseguite mai questo controllo
con una fiamma.
rex-electrolux 19
Page 20
20 rex-electrolux
Collegamento elettrico
L’apparecchiatura è predisposta per un
funzionamento con una tensione di
alimentazione di 230 V monofase. Il
collegamento deve essere eseguito in
conformità con le norme e le disposizioni
di legge in vigore.
Prima di effettuare il collegamento
accertateVi che:
z la valvola limitatrice e l’impianto elet-
trico possano sopportare il carico
dell’apparecchio (vedere la targhetta
matricola);
z l’impianto di alimentazione sia muni-
to di efficace collegamento di terra
secondo le norme vigenti;
z la presa o l’interruttore omnipolare
usati siano facilmente raggiungibili
con l’apparecchiatura installata.
Montate sul cavo una spina adatta al
carico e collegatela ad una adeguata
presa di sicurezza.
Desiderando un collegamento diretto alla
rete, è necessario interporre fra
l’apparecchio e la rete un interruttore
omnipolare con apertura minima fra i
contatti di 3 mm, dimensionato al carico
e rispondente alle norme in vigore.
Il cavo di terra giallo/verde non deve
essere interrotto dall’interruttore.
Page 21
In ogni caso il cavo di alimentazione
deve essere posizionato in modo che in
nessun punto raggiunga una
temperatura superiore ai 90 °C.

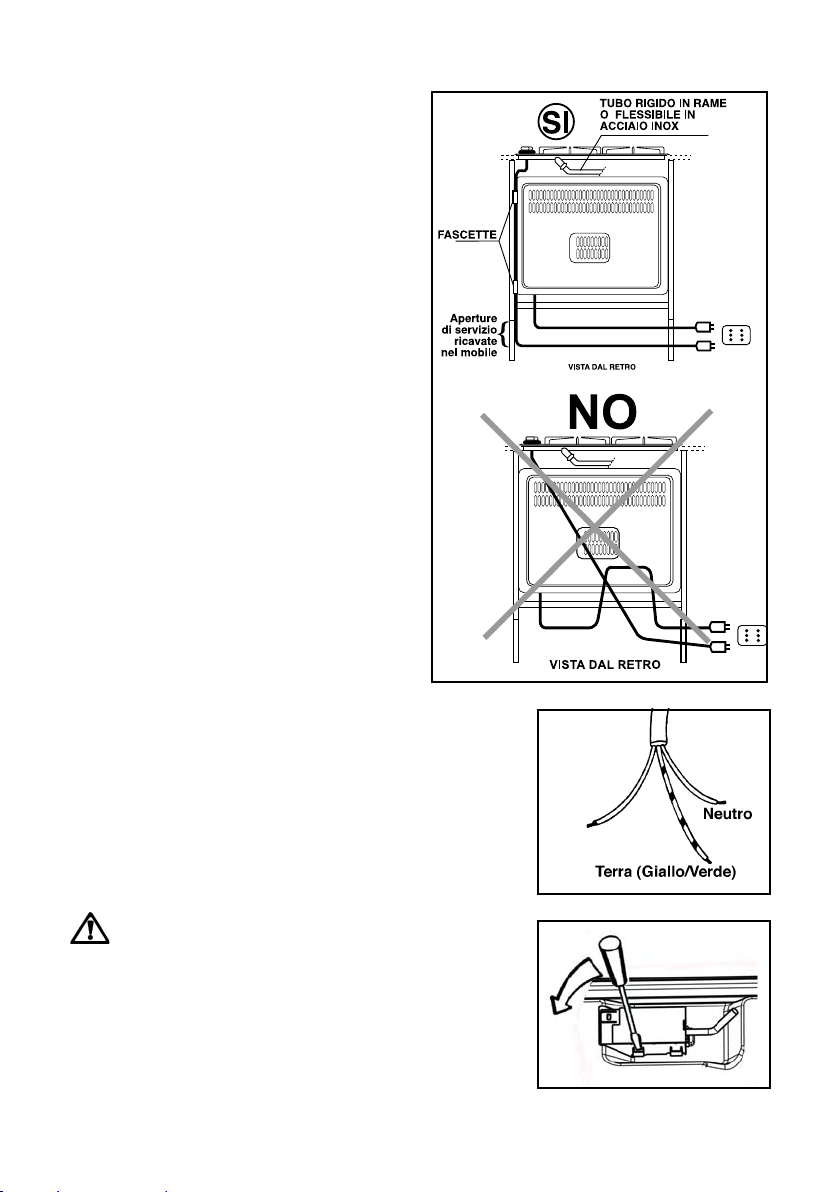

Un esempio di percorso ottimale è
rappresentato in Fig. 9. Il cavo viene
guidato mediante l’utilizzo di fascette
fissate lateralmente al mobile, in modo
da evitare qualsiasi contatto con
l’apparecchiatura sottostante al piano di
cottura.
Sostituzione del cavo di
alimentazione
Nel caso di sostituzione del cavo è
necessario usare solo cavi del tipo
H05V2V2-F T90 adatti al carico e alla
temperatura di esercizio. Inoltre, è
necessario che il cavetto di terra giallo/
verde sia più lungo di circa 2 cm dei
cavetti di fase e neutro (Fig. 10).
Dopo l’allacciamento provare gli
elementi riscaldanti facendoli funzionare
per circa 3 minuti.
Per aprire il coperchio morsetteria e
accedere ai morsetti di collegamento,
procedete come segue:
z inserite la punta a taglio di un caccia-
vite nelle sporgenze poste sul lato
interno vista della morsettiera;
z premete leggermente e fate leva ver-
so l’alto (Fig. 11).
La sostituizione del cavo di
alimentazione deve essere effettuata esclusivamente dal
servizio di assistenza tecnica
o da personale con qualifica
similare.
rex-electrolux 21
Fig. 9
Fig. 10
Fig. 11
Page 22
22 rex-electrolux
Adattamento ai diversi tipi di gas
Sostituzione degli ugelli
1. Togliete le griglie.
2. Togliete i cappellotti e gli
spartifiamma dai fornelli.
3. Con una chiave a tubo da 7 svitate e
togliete (Fig. 12) gli ugelli, sostituendoli con quelli corrispondenti al tipo
di gas di funzionamento (vedi tabella
'Caratteristiche dei bruciatori' a pag.
15).
4. Rimontate le parti eseguendo all’inverso le operazioni descritte.
5. Sostituite quindi la targhetta taratura
(posizionata vicino all’attacco della
rete gas) con quella corrispondente
al nuovo tipo di gas. Quest’ultima si
trova nel sacchetto degli iniettori a
corredo.
Qualora la pressione del gas impiegato
sia diversa (o variabile) rispetto a quella
prevista, è necessario installare sulla
tubazione di ingresso, un appropriato
regolatore di pressione per gas
canalizzati (NON GPL) conformi alla
norma UNI EN 88.
L’utilizzo di regolatori di pressione per
gas liquidi (GPL) è consentito purchè
questi siano conformi alla norma UNI EN
12864.

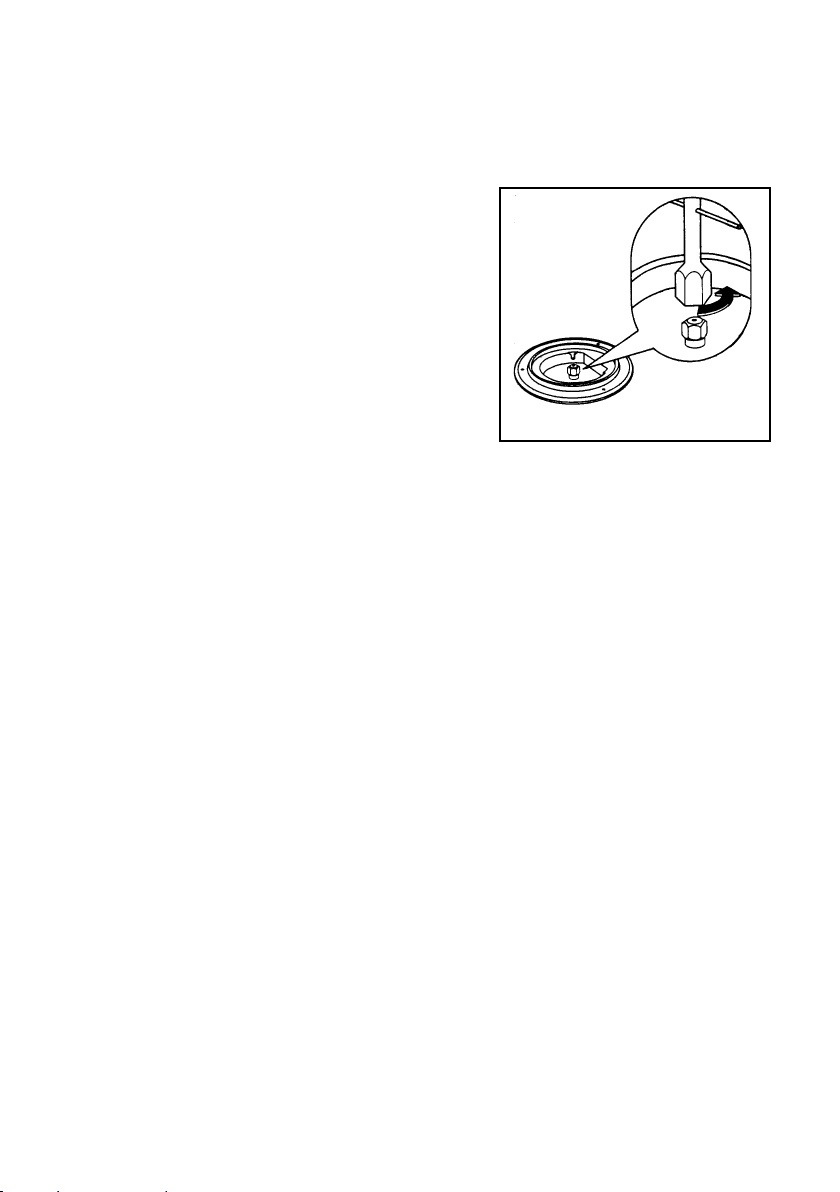

Fig. 12
Page 23
Regolazione del minimo
Per regolare il minimo, procedete come
segue.
1. Accendete il fornello come preceden-
temente descritto.
2. Portate il rubinetto sulla posizione di
minima fiamma.
3. Estraete le manopole.
4. Agite sullo spillo by-pass indicato nel-
la figura 13.
• Se operate una trasformazione da gas
metano a gas GPL, avvitate a fondo in
senso orario lo spillo by-pass.
• Se invece operate una trasformazio-
ne da gas GPL a gas metano, svitate
lo spillo by-pass di circa 1/4 di giro
(per il bruciatore tripla corona svitate
lo spillo di circa 1/2 di giro).
• In ogni caso il risultato dovrà essere
una piccola fiamma omogenea e regolare su tutta la corona del fornello.
5. Verificate infine che, ruotando rapi-
damente il rubinetto dalla posizione
di massimo a quella di minimo, non
si abbiano spegnimenti del fornello.
Le operazioni di adattamento sopra
descritte si possono effettuare
agevolmente, qualunque sia il
posizionamento o il fissaggio del piano
di cottura al mobile da cucina.
rex-electrolux 23
Fig. 13
Spillo by-pass
per la regolazione del minimo
Page 24
24 rex-electrolux
L’incasso nei mobili componibili
A
R
SR
SR
A
TC
894
Fig. 14
A = Bruciatore ausiliario
SR = Bruciatore semirapido
R = Bruciatore rapido
TC = Bruciatore tripla corona
Questi piani sono previsti per
l’inserimento in mobili componibili da
cucina aventi una profondità compresa
tra 550 e 600 mm e opportune
caratteristiche.
Le dimensioni del piano sono indicate
nella figura 14.
Quote espresse in millimetri
510
Page 25

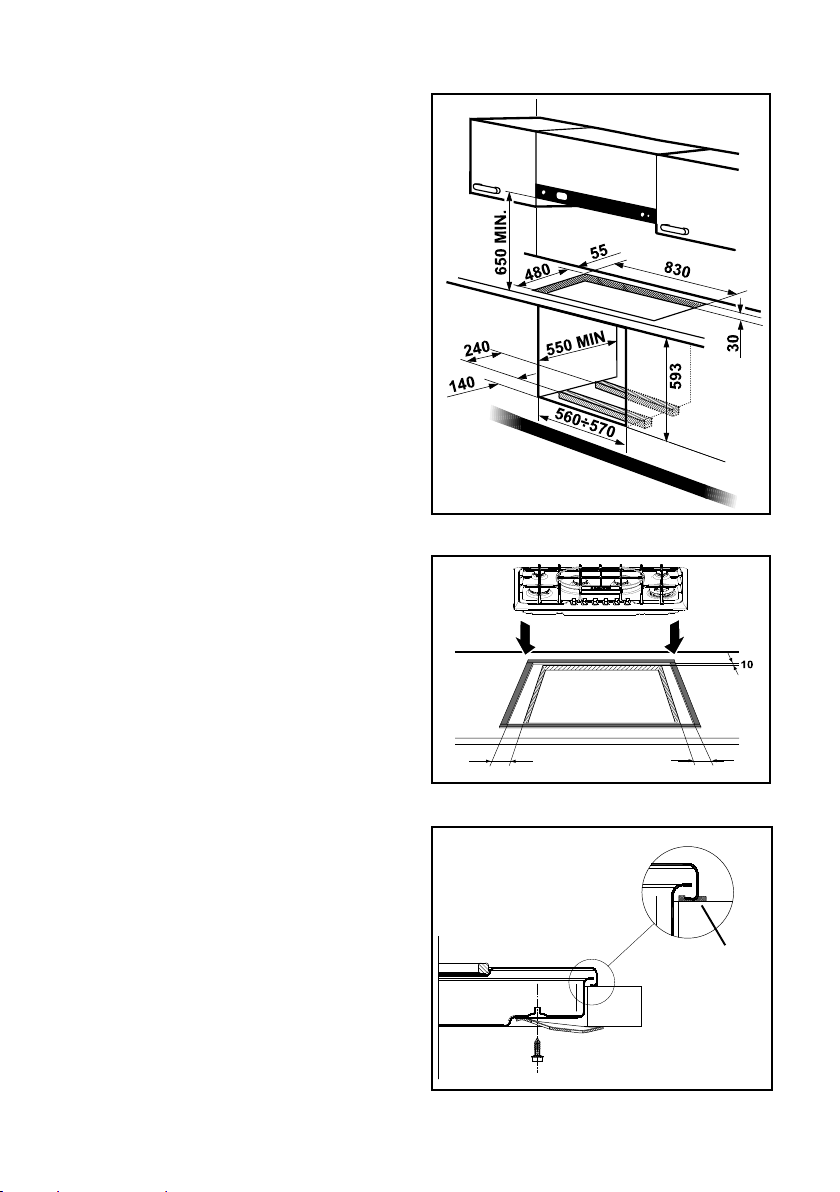

Inserimento e fissaggio
al mobile
Il piano di cottura può essere montato
in un mobile avente un’apertura per l’incasso dalle dimensioni illustrate nella
Fig. 15. L’apertura dell’incasso deve
essere distante almeno 55 mm. dalla
parete di fondo. L’eventuale parete laterale destra o sinistra la cui altezza superi quella del piano di cottura dovrà trovarsi ad almeno 450 mm. dalla
sfondatura nel top.
Il fissaggio del piano al mobile
)
deve essere effettuato come segue:
• posizionate l’apposita guarnizione
sigillante fornita in dotazione sul bordo del lato frontale della sfondatura, a
27 millimetri dai bordi laterali e a 10
mm dal bordo posteriore, avendo
cura che le estremità combacino
senza sormontarsi (vedi fig. 16);
• sistemate il piano nella sfondatura
del mobile curandone la centratura;
• fissate il piano al mobile con gli
appositi squadretti forniti in dotazione (vedi fig. 17).
La trazione delle viti è sufficiente a
tracciare il sigillante, il cui eccesso
potrà così essere agevolmente asportato.
Il bordo del piano realizza un doppio labirinto di tenuta che offre un’assoluta
garanzia contro le infiltrazioni di liquidi.
rex-electrolux 25
Fig. 15
27 27
Fig. 16
sigillante
Fig. 17
Page 26
26 rex-electrolux
Possibilità di inserimento
Su mobile base con
portina
Nella costruzione del mobile è
necessario vengano presi adeguati
accorgimenti in modo da evitare possibili
contatti con la scatola del piano
surriscaldata durante il funzionamento
dello stesso. La soluzione consigliata per
evitare tale inconveniente è illustrata
nella figura 18.
Il pannello sotto il piano dovrà essere
facilmente rimovibile per consentire, in
caso di intervento dell'assistenza
tecnica, il bloccaggio e lo sbloccaggio
del piano.

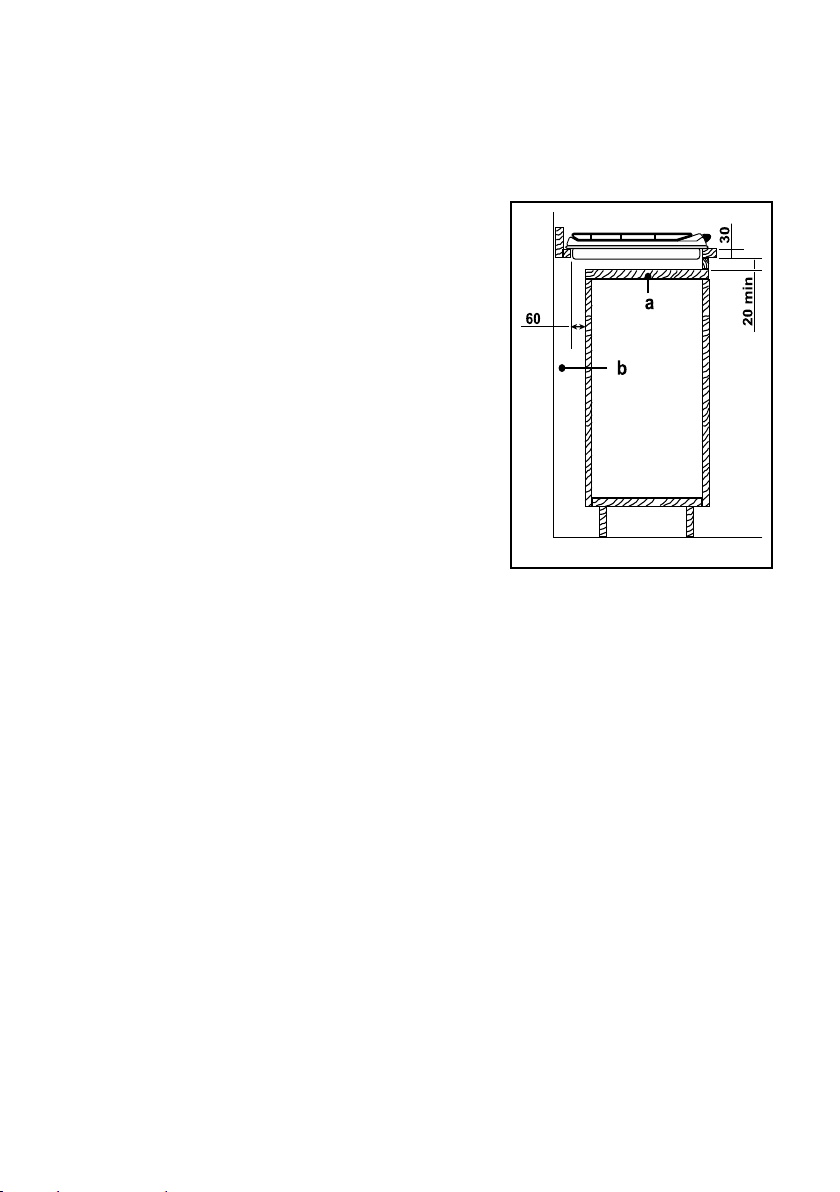

Fig. 18
a) pannello del mobile smontabile
b) eventuale spazio utile per gli allacciamenti
Page 27
Su mobile base con forno
Il vano dovrà avere le dimensioni
riportate nella figura 15 e dovrà essere
munito di supporti per consentire una
efficace aerazione.
Per evitare eccessivi surriscaldamenti, è
opportuno eseguire l’installazione come
descritto nelle figure 19 e 20.
L’allacciamento elettrico del piano e
quello del forno devono essere realizzati
separatamente, sia per ragioni elettriche
che per facilitare l’estraibilità frontale del
forno.
Pensili o cappe d’aspirazione dovranno
trovarsi ad almeno 650 mm dal piano di
cottura (Fig. 15).
Nel caso di cappe larghe 600 mm, oltre
a rispettare l’altezza, è necessario
posizionare i pensili adiacenti alla cappa
ad una altezza minima di 550 mm dal
top, tale da consentire l’eventuale
installazione del coperchio e la sua
corretta manovrabilità.
rex-electrolux 27

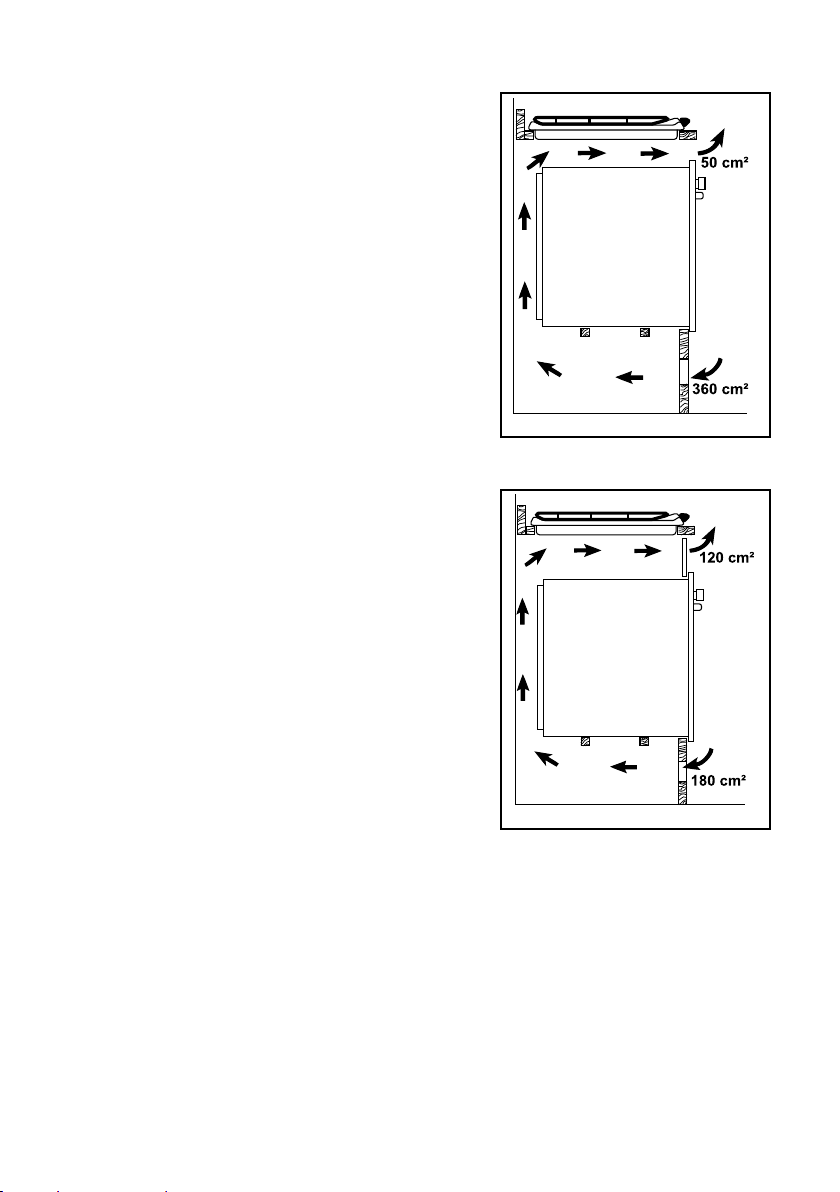

Fig. 19
Fig. 20
Page 28
28 rex-electrolux
Assistenza e ricambi
Questa apparecchiatura, prima di
lasciare la fabbrica, è stata collaudata
e messa a punto da personale esperto
e specializzato, in modo da dare i
migliori risultati di funzionamento. Ogni
riparazione o messa a punto che si
rendesse in seguito necessaria, deve
essere fatta con la massima cura e
attenzione.
Per questo motivo raccomandiamo di
rivolgerVi sempre al Concessionario che
ha effettuato la vendita o al nostro Centro
di Assistenza più vicino, specificando il
tipo di inconveniente, il modello
dell'apparecchiatura (Mod.), il numero
di prodotto (Prod. No.) ed il numero di
fabbricazione (Ser. No.). Questi dati
sono riportati nella targhetta che si trova
nel sacchetto degli iniettori a corredo.
I ricambi originali, certificati dal
costruttore del prodotto, e contraddistinti
da questo marchio si trovano solo presso i nostri Centri di
Assistenza Tecnica
e Negozi di Ricambi
Autorizzati.
Page 29
rex-electrolux 29
Page 30
30 rex-electrolux
Page 31
rex-electrolux 31
Page 32
www.rex-electrolux.it
39710-7701 09/08 R.A
Loading...
