Page 1

istruzioni per l’uso

Piano cottura a gas

PVN 641 OV PVB 641 OV

PVNS 641 OV

Page 2

2 electrolux

Electrolux. Thinking of you.

complimenti per aver scelto un elettrodomestico Electrolux che, siamo certi, avrà modo di apprezzare per le prestazioni, la qualità e l’affidabilità e che le renderà la vita di ogni giorno

più confortevole, facile e sicura. Da sempre il nostro impegno è quello di produrre

utilizzando la tecnologia più avanzata, nel rispetto dell’ambiente e sempre in anticipo

La lettura completa di questo libretto le permetterà un utilizzo corretto e sicuro della sua

apparecchiatura e le darà anche utili consigli sulla manutenzione più efficiente.

rispetto agli obblighi normativi.

INDICE

Informazioni per la sicurezza 2 Installazione 4 Descrizione del prodotto 7 Istruzioni d'uso 8 Consigli e suggerimenti utili 9

Pulizia e cura 9 Cosa fare se… 10 Dati tecnici 11 Considerazioni ambientali 11

Con riserva di modifiche

INFORMAZIONI PER LA SICUREZZA

Avvertenza Le presenti istruzioni sono valide esclusivamente nei paesi i cui simboli sono indicati nella copertina di questo libretto.

Per la sicurezza dell'utente e per il buon funzionamento dell'apparecchio, è importante leggere attentamente il presente libretto di istruzioni prima dell'installazione e dell'uso. Conservare sempre queste istruzioni assieme all'apparecchio anche in caso di trasferimento o vendita dell'apparecchio stesso. L'utente deve acquisire dimestichezza con le funzioni e dotazioni di sicurezza dell'apparecchio.

Sicurezza generale

Avvertenza Le persone (inclusi i

bambini) con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza non devono utilizzare l'apparecchio. Per il funzionamento dell'apparecchio devono ricevere il controllo o le istruzioni di una persona responsabile della loro sicurezza.

Sicurezza bambini

• Questa apparecchiatura deve essere utilizzato esclusivamente da persone adulte. Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Sussiste il rischio di soffocamento e lesioni fisiche.

• Tenere lontani i bambini dall'apparecchio durante e dopo il funzionamento, fino a quando l'apparecchio sia freddo.

Utilizzo

• Prima di iniziare a utilizzare il forno, rimuovere tutti i materiali di imballaggio, le etichette, gli adesivi e le pellicole protettive. Non rimuovere la targhetta di identificazione. Questa operazione potrebbe invalidare la garanzia.

• Spegnere le zone di cottura su "off" dopo ogni utilizzo.

• I bruciatori e la parte accessibile sono molto caldi durante e dopo l'uso. Non appoggiare posate o coperchi sulla superficie di cottura. Le pentole e i loro contenuti potrebbero rovesciarsi. Vi è il rischio di scottature.

Page 3

electrolux 3

• I grassi e gli oli surriscaldati si infiammano molto rapidamente. Vi è il rischio di incendio.

• Non lasciare mai l'apparecchio incustodito durante il funzionamento.

• Controllare sempre l'apparecchio durante il funzionamento.

• Evitare che i liquidi entrino nei fori sul lato superiore della zona di cottura.

• Non utilizzare la zona di cottura senza pentole.

• Questo apparecchio è destinato solo all'uso domestico. Non utilizzare il dispositivo per uso commerciale e industriale.

• Usare esclusivamente l'apparecchio per cucinare. Solo così si possono evitare ferimenti alle persone o danni alle cose.

• Usare esclusivamente pentole con diametro del fondo adatto alle dimensioni dei bruciatori. La lastra di vetro (se è il caso) può surriscaldarsi e rompersi.

• Non usare pentole del diametro inferiore alle dimensioni dei bruciatori - le fiamme riscalderebbero le impugnature delle pentole.

• Le pentole non devono raggiungere la zona di comando.

• Non utilizzare pentole instabili perché inclinandosi potrebbero causare incidenti.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili (di plastica o alluminio) e/o tessuti sull'apparecchio o nelle immediate vicinanze. Si può verificare un'esplosione o un incendio.

• Usare esclusivamente gli accessori in dotazione all'apparecchio.

• Fare attenzione quando si collega l'apparecchio alle prese vicine. Evitare che i collegamenti elettrici entrino in contatto con l'apparecchio o le stoviglie calde. Evitare che i collegamenti elettrici si aggroviglino.

Installazione

•

Leggere attentamente queste istruzioni. Il costruttore non risponde di eventuali lesioni a persone e animali domestici o danni causati dalla mancata osservanza di queste raccomandazioni.

•

Per evitare il rischio di danni strutturali o lesioni fisiche, le procedure di installazione e collegamento dell'elet-

trodomestico alla rete elettrica e all’impianto del gas, oltre che a quelle di manutenzione, devono essere eseguite solo da personale tecnico qualificato nel rispetto scrupoloso delle disposizioni e normative vigenti a livello locale.

• Controllare che l'elettrodomestico non sia stato danneggiato durante il trasporto. Se danneggiato, non collegare l'elettrodomestico. In caso di necessità, rivolgersi al fornitore.

• Utilizzare gli elettrodomestici da incasso solo dopo l'installazione in appositi piani di lavoro e mobili conformi alle norme.

• Non installare il piano cottura su elettrodomestici se le istruzioni di installazione non lo consentono.

• Installare l'apparecchio esclusivamente su un piano di lavoro dalla superficie piatta.

• Non modificare le caratteristiche o il prodotto. Vi è il rischio di ferirsi o danneggiare l'apparecchio.

• Rispettare rigorosamente le leggi, le disposizioni, le direttive e le norme vigenti nel paese d'impiego dell'elettrodomestico (norme di sicurezza, sul riciclaggio e norme sulla sicurezza elettrica ecc.)

• È necessario rispettare le distanze minime dagli altri elettrodomestici.

• Installare una protezione salvavita, p.es., montare i cassetti direttamente sotto l'elettrodomestico solo in presenza di un pannello di protezione adeguato.

• Proteggere le superfici di taglio del piano di lavoro dall'umidità con del sigillante adeguato.

• Sigillare perfettamente lo spazio fra l'elettrodomestico e il piano di lavoro.

• Proteggere il lato inferiore dell'elettrodomestico dal vapore e dall'umidità che potrebbero provenire per esempio da un forno o una lavastoviglie.

• Non montare l'elettrodomestico direttamente accanto a porte e sotto finestre. L'apertura improvvisa di porte e finestre può provocare la rottura di pentole calde in seguito alla caduta dalla zona di cottura.

• Prima dell'installazione, verificare la compatibilità tra le condizioni di alimentazione locali (tipo e pressione del gas) e la regolazione dell'elettrodomestico. Le condizioni sulla regolazione di questo elettrodome-

Page 4

4 electrolux

stico sono riportate sulla targhetta del modello, all'interno del sacchetto degli accessori.

• Il presente elettrodomestico non è collegato a un dispositivo per l’evacuazione dei residui di combustione. Deve essere installato e collegato conformemente alle regole di installazione in vigore. Prestare particolare attenzione ai requisiti relativi alla ventilazione.

• L'utilizzo di un elettrodomestico di

cottura a gas produce calore e umidità nel locale in cui è installato. Fare in modo di garantire una buona aerazione della cucina: tenere aperte le aperture di aerazione naturale o installare un dispositivo di aerazione meccanico (cappa di aspirazione meccanica).

• In caso di utilizzo intensivo e prolungato dell'elettrodomestico, si consiglia un'aerazione aggiuntiva (ad esempio aprendo una finestra o aumentando il livello del dispositivo di ventilazione meccanica, ove presente).

• In caso di crepe sulla superficie, scollegare l'alimentazione elettrica per prevenire scosse elettriche.

• Seguire attentamente le istruzioni per i collegamenti elettrici. La corrente elettrica può provocare incidenti.

•

Scollegare l'apparecchio dalla presa elettrica prima di eseguire la manutenzione o pulizia.

• Il terminale di rete è sotto tensione.

• Togliere tensione al terminale di rete.

• Eseguire una corretta installazione per garantire protezione contro le scosse.

• In caso di collegamento allentato o scorretto tra spina e presa di corrente si può verificare un surriscaldamento del terminale.

• I collegamenti elettrici devono essere eseguiti esclusivamente da elettricisti qualificati.

• Sul cavo utilizzare un serracavo specifico.

• Utilizzare un cavo di collegamento alla rete adeguato e sostituire l'eventuale cavo danneggiato con uno specifico. Contattare il servizio di assistenza locale.

• L'impianto elettrico dell'elettrodomestico deve prevedere un dispositivo che consenta di scollegare l'apparecchio dalla rete in modo onnipolare con un'apertura tra i contatti di almeno 3 mm.

• Se la staffa di fissaggio è vicina alla morsettiera, accertarsi sempre che il cavo di connessione non venga a contatto col bordo della staffa.

• È necessario disporre di sezionatori idonei: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e i relè.

Smaltimento dell'apparecchio

• Per evitare il rischio di danni o lesioni fisiche: – Staccare la spina dall'alimentazione. – Tagliare il cavo di alimentazione nel pun-

to di collegamento con l'apparecchio e buttarlo.

– Appiattire i tubi del gas esterni, se pre-

senti.

– Contattare il servizio locale autorizzato

allo smaltimento dell'apparecchio.

INSTALLAZIONE

Avvertenza Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da personale qualificato conformemente alle disposizioni vigenti (UNI-CIG 7129 -

7131). Accertarsi che la cucina sia adeguatamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100 cm²) o installare una cappa meccanica.

Collegamento gas

Scegliere dei collegamenti fissi o usare un tubo flessibile in acciaio inossidabile confor-

me alle disposizioni vigenti. Se si utilizzano tubi in metallo flessibili, fare attenzione che non entrino in contatto con parti mobili o non siano schiacciati. Ulteriore attenzione è richiesta qualora al piano di cottura fosse abbinato il forno.

Page 5

electrolux 5

Importante Accertarsi che la pressione del gas di alimentazione dell'apparecchio sia conforme ai valori consigliati. Se la pressione fornita non ha il valore specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il gas liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in conformità allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per mezzo di un dado filettato G 1/2". Avvitare le parti senza forzare, regolare il raccordo nella direzione voluta e serrare il tutto.

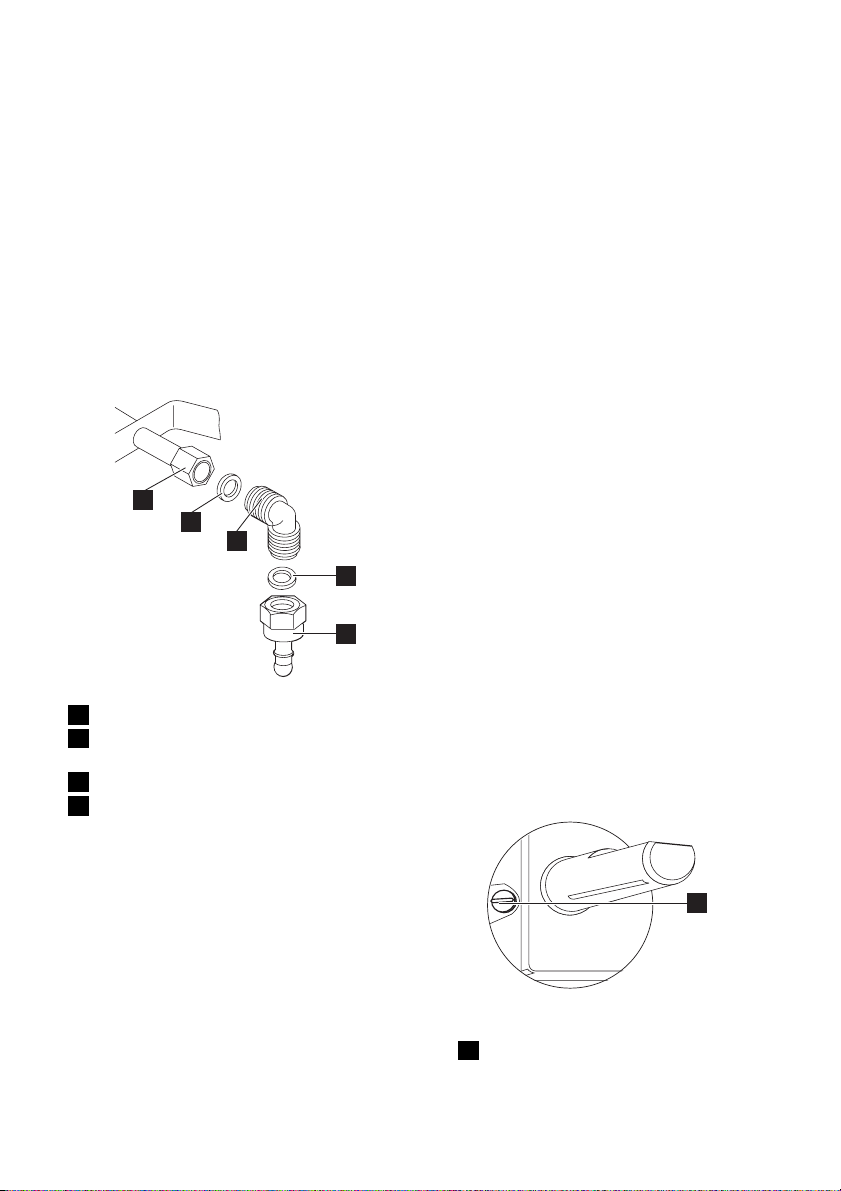

1 Estremità dell'albero con dado 2 Rondella (la rondella aggiuntiva è dispo-

nibile solo per la Slovenia e la Turchia)

3 Gomito 4 Portatubo in gomma per gas liquido (so-

lo per la Slovenia e la Turchia)

Collegamento rigido:

Eseguire il collegamento mediante tubi in metallo rigidi (rame con finecorsa meccanico) (UNI-CIG 7129).

sostituzione degli iniettori

1. Rimuovere i supporti pentole.

2. Rimuovere gli spartifiamma e le corone dei bruciatori.

3. Con una chiave a bussola N. 7, togliere gli iniettori e sostituirli con quelli richiesti per il tipo di gas utilizzato (vedere la tabella della sezione Dati tecnici).

4. Rimontare i componenti seguendo la stessa procedura in senso inverso.

5. Sostituire l'etichetta identificativa (posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa etichetta è presente nella confezione degli iniettori fornita con l’apparecchio.

Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione pertinente nel tubo di alimentazione del gas.

Regolazione del livello minimo

Per regolare il livello minimo dei bruciatori:

1. Accendere il bruciatore.

2. Ruotare la manopola al minimo della fiamma.

3. Togliere la manopola di regolazione.

4. Regolare la vite di by-pass con un cacciavite sottile. Se si passa dal gas naturale a 20 mbar al gas liquido, serrare completamente la vite di regolazione. Se si passa dal gas liquido al gas naturale a 20 mbar, svitare la vite by-pass di circa 1/4 di giro.

Collegamento flessibile:

Utilizzare un tubo flessibile in acciaio inox (UNI-CIG 9891) con una lunghezza massima di 2 m.

Importante Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione saponata, non una fiamma !

1 Vite di regolazione del minimo

5. Accertarsi che la fiamma non si spegna quando si gira rapidamente la manopola dalla posizione massima a quella minima.

Page 6

6 electrolux

Collegamento elettrico

• Collegare l'apparecchio a terra come prescritto dalle norme di sicurezza.

• Verificare che la tensione nominale e il tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targhetta di identificazione dell'apparecchio.

• L'apparecchio è provvisto di cavo di collegamento alla rete. Deve essere dotato di una spina in grado di supportare il carico indicato sulla targhetta di identificazione La spina deve essere inserita in una presa idonea.

• Tutti i componenti elettrici devono essere installati o sostituiti da un tecnico del Servizio assistenza o da personale qualificato.

• Utilizzare sempre una presa di corrente collegata a terra e correttamente installata.

• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchio. Tirare solo la spina.

• Non è possibile collegare l'apparecchiatura per mezzo di una prolunga, adattatore o presa multipla (rischio di incendio). Verificare che il collegamento a massa sia conforme agli standard e disposizioni vigenti.

• Il cavo di alimentazione deve essere sistemato in maniera da non toccare parti calde.

• Nell'impianto elettrico deve essere previsto un dispositivo (per esempio un sezionatore di linea, uno sganciatore di prote-

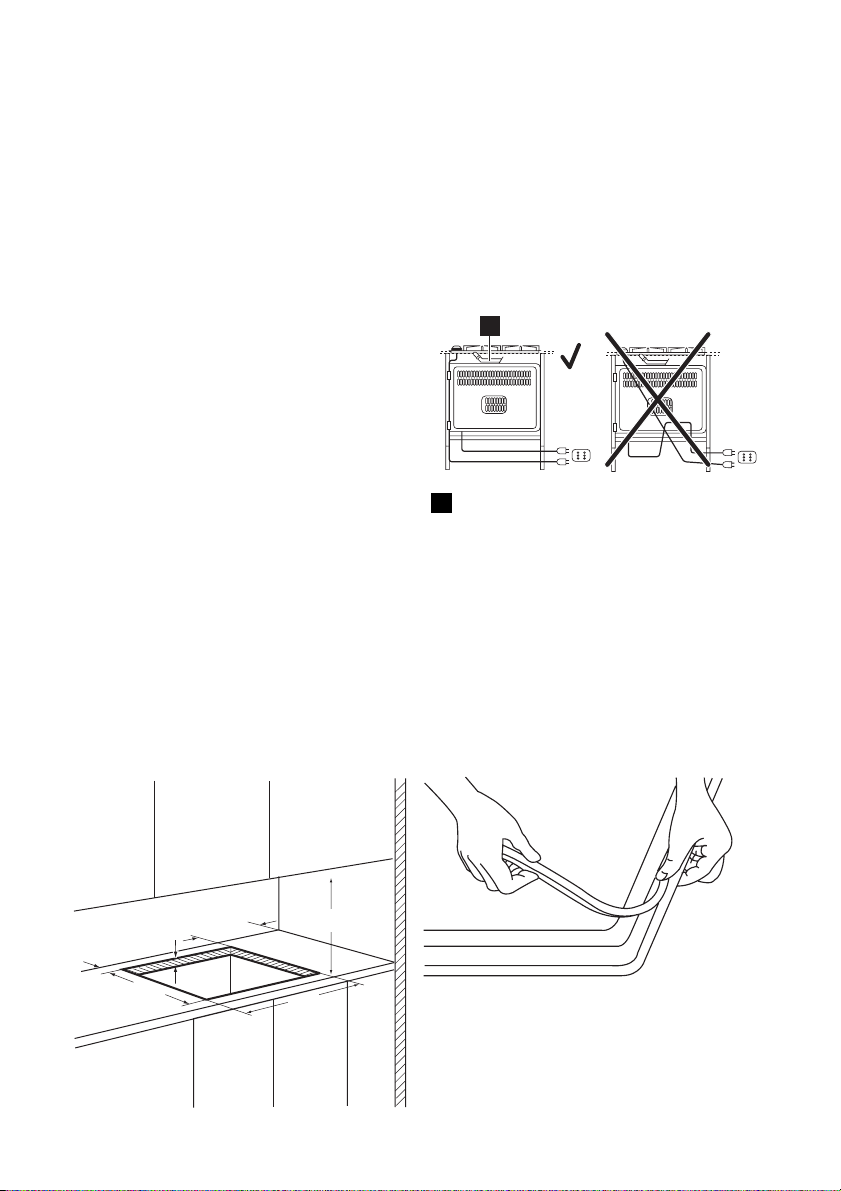

Incasso

zione verso terra o un fusibile) che permetta di staccare l'apparecchio dalla rete in modo onnipolare con un'apertura tra i

contatti di almeno 3 mm. Nessuna parte del cavo di alimentazione deve riscaldarsi ad una temperatura superiore a 90 °C. Utilizzare fascette installate sul lato del mobile per prevenire il contatto con l'apparecchiatura sotto il piano di cottura. Vedere un esempio di un percorso ottimale in Figura.

1 Condotto rigido in rame o tubo flessibile

in acciaio inox

Sostituzione del cavo di collegamento

Per sostituire il cavo di collegamento usare solo H05V2V2-F T90 o un tipo equivalente. Accertarsi che il cavo sia di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero).

min. 55 mm

480 mm

min. 450 mm

30 mm

min. 650 mm

560 mm

Page 7

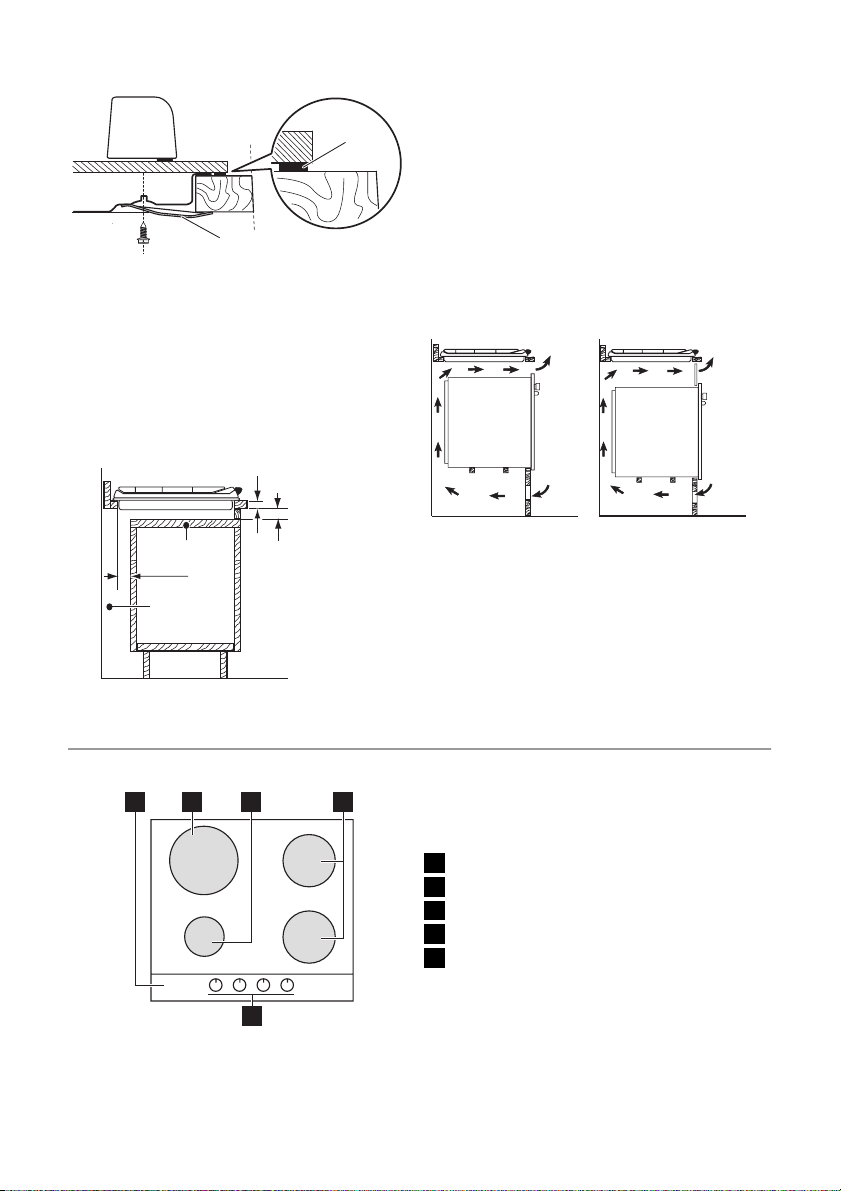

A - guarnizione in dotazione B - staffe in dotazione

Possibilità di inserimento Mobile da incasso con sportello

Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e altrettanto facilmente deve consentire l'accesso in caso di interventi dell'assistenza tecnica.

electrolux 7

a) Pannello rimovibile b) Spazio per gli allacciamenti

Mobile da incasso con forno

Le dimensioni del piano cottura devono essere conformi all'indicazione e la cucina deve essere dotata di una corretta ventilazione per consentire la circolazione continua dell'aria. Il collegamento elettrico del piano di cottura e del forno devono essere eseguiti separatamente per questioni di sicurezza oltre che per consentire una facile rimozione del forno dall'unità.

50 cm

120 cm

30 mm

60 mm

min 20 mm (max 150 mm)

DESCRIZIONE DEL PRODOTTO

Superficie di cottura

1 3

360 cm

COSTRUTTORE:

ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi, 30 33080 PORCIA (PN) - ITALIA

1 Piano di cottura 2 Bruciatore rapido 3 Bruciatore ausiliario 4 Bruciatore semi rapido 5 Manopole di regolazione

180 cm

Page 8

8 electrolux

Manopole di regolazione

Simbolo Descrizione

Manca l’alimentazione del gas / posizione off

Posizione di accensione / alimentazione massima del gas

ISTRUZIONI D'USO

Accensione del bruciatore

Avvertenza Fare molta attenzione

nell'uso di fiamme libere in cucina. Il costruttore declina qualsiasi responsabilità in caso di cattivo utilizzo delle fiamme

Accendere sempre il bruciatore prima di posizionare una pentola.

Per accendere il bruciatore:

1. Ruotare la manopola di regolazione in senso antiorario fino alla posizione mas-

sima (

2. Tenere premuta la manopola di regolazione per 5 secondi circa, al fine di consentire il riscaldamento della termocoppia. In caso contrario, l'alimentazione del gas sarà interrotta.

3. Una volta che la fiamma è regolare, regolarla sui valori desiderati.

Se il bruciatore non si accende dopo alcuni tentativi, controllare che la corona e lo spartifiamma siano correttamente posizionati.

) e spingerla verso il basso.

Simbolo Descrizione

Alimentazione minima del gas

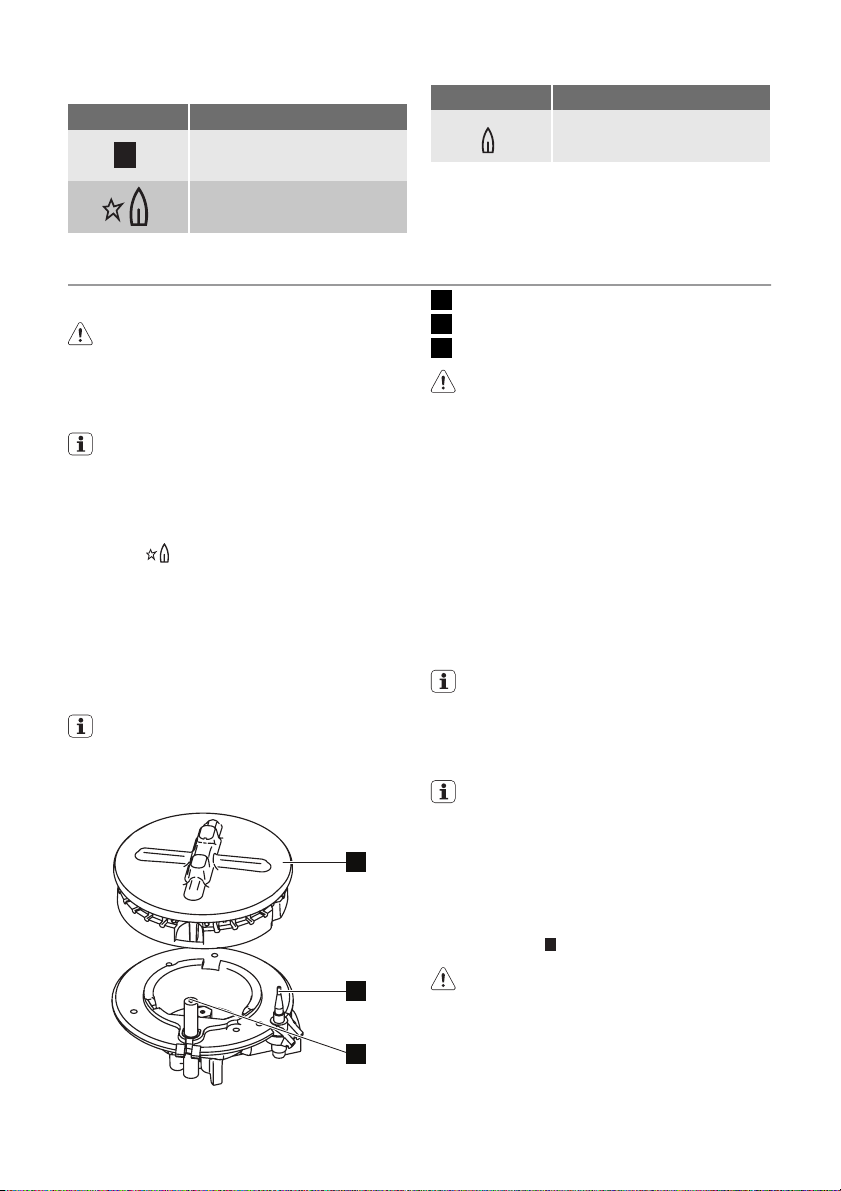

1 Spartifiamma del bruciatore e corona 2 Termocoppia 3 Candela di accensione

Avvertenza Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in posizione off ed attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore.

Importante In assenza di elettricità, è possibile accendere il bruciatore senza utilizzare il dispositivo elettrico; in tal caso sarà sufficiente avvicinarsi al bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo rilascio del gas.

Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di controllo in posizione Off per cercare di riaccendere il bruciatore dopo almeno 1 minuto.

Quando si attiva l'alimentazione di rete dopo l'installazione o un'interruzione di corrente, è abbastanza normale che il generatore di scintille entri automaticamente in funzione.

Spegnimento del bruciatore

Per spegnere la fiamma, ruotare la manopola sul simbolo

Avvertenza Ridurre o estinguere sempre la fiamma prima di rimuovere le pentole dal bruciatore.

Page 9

CONSIGLI E SUGGERIMENTI UTILI

Per risparmiare energia

• Se possibile, coprire sempre le pentole

con il relativo coperchio.

• Quando il liquido inizia a bollire, abbassa-

re la fiamma per provocare una lenta ebollizione del liquido.

Avvertenza Utilizzare pentole e recipienti con fondo appropriato alle dimensioni del bruciatore. Non utilizzare tegami di cottura che si sovrappongono ai bordi della piastra di cottura.

Bruciatore Diametro delle pentole

Rapido 180 mm - 260 mm

Semirapido

anteriore

Semirapido

posteriore

Ausiliario 80 mm - 180 mm

Non bollire per periodi prolungati con pietre ollari e padelle in ghisa.

Avvertenza Non collocare la pellicola di alluminio sulla superficie del piano cottura per mantenere la superficie pulita durante la cottura

120 mm - 220 mm

120 mm - 240 mm

electrolux 9

Avvertenza Utilizzare pentole e padelle in ghisa solo sul bruciatore centrale (se presente) e su quelli posteriori.

Le pentole non devono raggiungere la zona di comando.

Avvertenza Assicurarsi che le impugnature delle pentole non sporgano dal bordo anteriore del piano cottura e che le pentole siano posizionate centralmente rispetto ai fornelli al fine di ottenere la massima stabilità e un minore consumo di gas.

Evitare di posare sui fornelli recipienti instabili o deformati per prevenire versamenti e lesioni.

Informazioni sulle acrilamidi Importante Secondo le più recenti

scoperte scientifiche, se si rosolano alimenti (in particolari quelli contenenti amido), le acrilamidi possono rappresentare un rischio per la salute. Raccomandiamo pertanto di cuocere alle temperature più basse e di non rosolare eccessivamente gli alimenti.

PULIZIA E CURA

Avvertenza Spegnere l'apparecchio e lasciarlo raffreddare prima di procedere con la pulizia. Scollegare l'apparecchio dalla presa elettrica prima di eseguire la manutenzione o pulizia.

Avvertenza Per motivi di sicurezza, è vietata la pulizia dell'elettrodomestico con idropulitrici a vapore o ad alta pressione.

Avvertenza Non utilizzare detergenti abrasivi, pagliette metalliche o acidi che potrebbero danneggiare l'elettrodomestico.

I graffi o le macchie scure sul vetro non compromettono il funzionamento dell'apparecchio.

• È possibile rimuovere i supporti pentole

per pulire più facilmente il piano cottura.

• Per pulire gli elementi smaltati, lo spartifiamma e la corona, lavarli con acqua calda saponata e asciugarli attentamente prima di riporli.

• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.

• I supporti pentole non sono lavabili in la- vastoviglie; devono essere lavati a mano .

• Quando si lavano i supporti pentole a mano, fare attenzione quando li si asciuga in quanto il processo di smaltatura lascia di tanto in tanto degli spigoli irregolari. Se necessario, eliminare le macchie ostinate con un detergente in pasta.

• Accertarsi di sistemare correttamente i supporti pentole dopo la pulizia.

• Accertarsi che i bracci dei supporti pentole siano al centro del bruciatore, in modo che il suddetto funzioni correttamente.

Page 10

10 electrolux

•

Fare molta attenzione quando si risistemano le griglie onde evitare danni alla superficie del piano cottura.

Dopo la pulizia, asciugare l'elettrodomestico con un panno morbido.

Come eliminare lo sporco:

1. – Togliere immediatamente: plastica fondente, pellicola in plastica, e alimenti contenenti zucchero.

–

Spegnere l'apparecchio e lasciarlo raffreddare prima di pulire: aloni

d'acqua e di calcare, macchie di grasso, macchie opalescenti. Usare un detergente specifico per vetro o acciaio inossidabile.

Infine, asciugare l’apparecchio con

un panno pulito.

Pulizia della candela di accensione

Questo modello ha una candela di accensione in ceramica e un elettrodo in metallo. Tenere queste parti ben pulite per prevenire un'accensione difficile e controllare che i fori della corona spartifiamma non siano bloccati.

Manutenzione periodica

Rivolgersi periodicamente al servizio di assistenza locale per verificare le condizioni del tubo di alimentazione del gas e del regolatore di pressione, se presente.

2. Pulire l'apparecchio con un panno umi-

do e una piccola quantità di detergente.

COSA FARE SE…

Problema Possibile causa Soluzione

Quando si accende il gas, non viene prodotta alcuna scintilla

• Lo spartifiamma del bruciato-

La fiamma si spegne immediatamente dopo l’accensione

L'anello del gas non brucia in modo uniforme

In caso di malfunzionamento, cercare dapprima di risolvere il problema senza contattare l’assistenza tecnica. Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Locale.

In caso di utilizzo improprio dell'apparecchiatura o installazione non eseguita da personale qualificato, l'intervento del tecnico del servizio assistenza o del rivenditore potrà essere effettuato dietro richiesta di pagamento anche durante il periodo di garanzia

• Manca l’alimentazione elettri-ca• Verificare che la spina dell’uni-

re e la corona non sono posizionati correttamente

• La termocoppia non è abbastanza calda

• La corona del bruciatore è bloccata con residui di cibo

Tenere a portata di mano questi dati, permettendoci di aiutarvi in maniera tempestiva e corretta. Essi sono indicati sulla targhetta identificativa del kit di iniettori.

• Descrizione del modello................

• Numero di prodotto (PNC).................

• Numero di serie (S.N.).................

Richiedere sempre l’impiego di ricambi originali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnica e negozi di ricambi autorizzati.

tà sia inserita e che vi sia corrente elettrica.

• Controllare il salvavita dell'impianto domestico.

• Accertarsi che lo spartifiamma e la corona siano posizionati correttamente.

• Dopo aver acceso la fiamma, tenere premuta la manopola per circa 5 secondi.

• Controllare che l'iniettore principale non sia ostruito e che la corona del bruciatore sia priva di residui di cibo.

Page 11

DATI TECNICI

electrolux 11

Dimensioni del piano cottura

Larghezza: 590 mm Lunghezza: 520 mm

Dimensioni del piano cottura

Larghezza: 560 mm Lunghezza: 480 mm

Ingresso calore

Bruciatore rapido: 2,7 kW Bruciatore semi rapi-

do: Bruciatore ausiliario: 1,0 kW POTENZA TOTALE: G20 (2H) 20 mbar =

1,9 kW

7,5 kW

G30 (3+) 28-30 mbar

= 545 g/h

G31 (3+) 37 mbar =

536 g/h

Bruciatori a gas

POTEN-

ZA RI-

DOTTA

G20 (2H) 20 mbar

ini. 1/100

BRUCIA-

TORE

Bruciatore ausiliario

Bruciatore semi rapido

Bruciatore rapido

POTENZA

NORMALE

kW kW

1,0 0,33 70 0,095 50 73 71

1,9 0,45 96 0,181 71 138 136

2,7 0,75 115 0,257 86 196 193

METANO

Alimentazione elettrica:

Categoria: II2H3+ Collegamento gas: G 1/2 " Alimentazione gas: G20 (2H) 20 mbar Classe apparecchiatu-

ra:

230 V ~ 50 Hz

Diametri del by-pass

Bruciatore Ø By-pass in 1/100

Ausiliario 28

Semirapido 32

Rapido 42

POTENZA NORMALE

(Butano/Propano) 28-30/37

m³/h

ini. 1/100

mm.

GPL

mbar

G30 G31

g/h g/h

CONSIDERAZIONI AMBIENTALI

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per

informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Page 12
