PRODUKTEN MOTSVARAR EUROPA RÅDETS KRAI PÄ SÄKERHET
SLAGVOLYM (cm3) ...........................................................................................................................................
BORRNING/SLAG (mm) ...................................................................................................................................
EFFEKT (kW).....................................................................................................................................................
VARVTAL VID MAX. EFFEKT (min
HÖGSTA HASTIGHET (min
MIN. VARV (min
-1
) .............................................................................................................................................
-1
) ..................................................................................................................
-1
) ............................................................................................................................
TORRVIKT (Kg) (EXCL KEDJA OCH SVÄRD) ....................................................................................................
KEDJEDELNING (9,525 mm) ............................................................................................................................
KEDJETJOCKLEK (mm) ...................................................................................................................................
SVÅRDLÅNGD (cm)..........................................................................................................................................
AVBRYTNA TÄNDER........................................................................................................................................
TEKNISKA DATA
OLJEBEHÅLLARENS KAPACITET (cm
BRÅNSLETANKENS KAPACITET (cm
3
) ...........................................................................................................
3
).............................................................................................................
NIVA EFFEKT LJUD - GARANTERAD (dBA).........................................................................................................
UPPMÄTT LJUDEFFEKTNIVÅ (dBA) ....................................................................................................................
VIBRATIONER (ISO 7505 - EN 608) (m/s
2
) .......................................................................................................
S
33
37x30
1,2
7.000
11.000
2.900
3,1
3/8”
1,3
30
6
150
230
95,9
113
111,14
8,5
DETTE PRODUKT ER REMSTILLET I HENHOLD TIL DE EUROPÆSKE BESTEMMELSER
VEDRØRENDE MASKINERS SIKKERHED
CYLINDRE (cm3) ...............................................................................................................................................
UDBORING/STEMPESLAG (mm)......................................................................................................................
EFFEKT (kW).....................................................................................................................................................
MOTOREFFEKT V. MAX. HASTGHED (min-1) ....................................................................................................
MAXIMUM HASTIGHET (min-1)..........................................................................................................................
MINIMUM HASTIGHED (min-1) .........................................................................................................................
NETTO VÆGT (Kg) (UDEN SVÆRD OG KÆDE)................................................................................................
KÆDETRÆK (9,525 mm)..................................................................................................................................
KÆDETYKKELSE (mm).....................................................................................................................................
SVÆRDLÆNGDE (cm)......................................................................................................................................
ANTAL TÆNDER PÅ KÆNDHJUL ....................................................................................................................
TEKNISKE DATA
OLIETANKENS KAPACITET (cm3).....................................................................................................................
BENZINTANKENS KAPACITET (cm3)................................................................................................................
LYDTRYKS NIVEAU (VEDD BRUGERENS ØRE LpAav (dBA) (EN 27182 - EN 608)...........................................
KONSTATERET LYDEFFEKTNIVEAU (dBA).........................................................................................................
MÅLT LYDEFFEKTNIVEAU (dBA).........................................................................................................................
VIBRATIONER (ISO 7505 - EN 608) (m/s2) ........................................................................................................
TÄMÄ TUOTE VASTAA EUROOPAN DIREKTIIVIÄ KONEIDEN TURVALLISUUDESTA
SYLINTERIN TILAVUUS (cm3) ...........................................................................................................................
HALKAISIJAxISKUNPITUUS (mm) ....................................................................................................................
TEHO (kW)........................................................................................................................................................
MOOTTORIN KIERR TÄYDELLÄ TEHOLLA (min-1) ............................................................................................
MAKSIMINOPEUS (min-1)..................................................................................................................................
MINIMINOPEUS (min-1) .....................................................................................................................................
MOOTTORIN PAINO (Kg) (ILMAN TERÄLEVYÄ JA KETJUA) ............................................................................
TERÄN JAKO (9,525 mm).................................................................................................................................
KETJUN PAKSUUS (mm) .................................................................................................................................
TERÄLEVYN PITUUS (cm) ................................................................................................................................
HAMMASRATTAAN TERIEN LUKUMÄÄRÄ ......................................................................................................
ÖLJYSÄILIÖN TILAVUUS (cm3).........................................................................................................................
TEKNISET TIEDOT
POLTTOAINESÄILIÖN TILAVUUS (cm3) ............................................................................................................
KÄYTTÄJÄN KORVALLE TULEVA ÄÄNENPAINE LpAav (dBA) (EN 27182 - EN 608) ........................................
ÄNENVOIMAKKUUSTASO TAATTU (dBA)...........................................................................................................
ÄÄNENVOIMAKKUUSTASO MITATTU (dBA).......................................................................................................
VÄRÄIITELYT (ISO 7505 - EN 608) (m/s2) .........................................................................................................
DK
33
37x30
1,2
7.000
11.000
2.900
3,1
3/8”
1,3
30
6
150
230
95,9
113
111,14
8,5
SF
33
37x30
1,2
7.000
11.000
2.900
3,1
3/8”
1,3
30
6
150
230
95,9
113
111,14
8,5
Page 7
DK

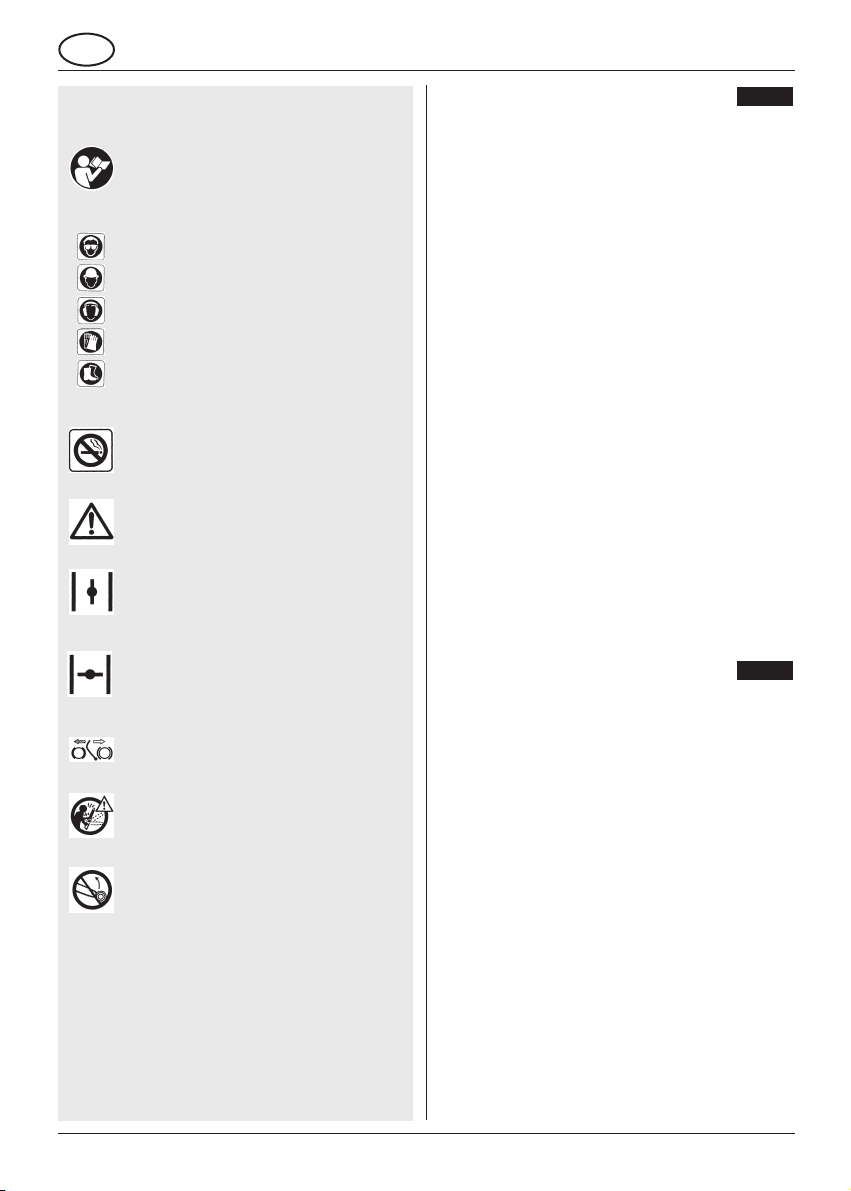

SYMBOL SPECIFIKATION
Læs bruggerhåndbogen omhyggeligt
Ifør dem sikkerheds beklædning:
1 Godkendte sikkerhedsbriller eller visir
2 Godkendt sikkerhedshjelm
3 Godkendte hørevæm
4 Godkendte handsker
5 Godkendte sikkerhedsfodtøj
Ryg ikke under påfyldning af benzin eller når
maskinen betjenes
Advarsel
Choker helt åben
(Start av varm motor)
Choker lukket
(Start av kald motor)
Bremse koblet til/fra
Pas på tilbageslag
Sav ikke med spidsen af sværdet,
det kan forårsage tilbageslag
GENEREL BESKRIVELSE
1 - KLINGE
2 - KÆDE
3 - DÆKSEL TIL BRÆNDSTOFTANK
4 - DÆKSEL TIL KÆDENS OLIETANK
5 - AFBRYDER
6 - STARTER
7 - HÅNDTAG TIL STARTER
8 - FORRESTE GREB
9 - DÆKSEL TIL LUFTFILTER
10 - CHOKERKNAP
11 - KARBURATORENS JUESTERINGSSKRUE
12 - SIKKERHEDSKÆDENS BREMSE
13 - STANGENS SPÆENDINGSMØTRIKKER
14 - KÆDEBLOKKERING
15 - LYDDÆMPER
16 - BAGERSTE GREB
17 - SIKKERHEDSUDLØSER
18 - GASSPJÆDUDLØSER
19 - KÆDEOVERDÆKKE
20 - SKRUE TIL KÆDISPÆNDING / INTENZ
21 - SPIGER/AFSTANDSHOLDER
22 - STARTGASINDSTILLING
A
SIKKERHEDSFORESKRIVELSER
1 Alle brugere bør studere denne manual nøje før kæde-
saven tages i brug. Brug Kun produktet til de formål
der er næunt i brugsanvishingen.
Iklæd dig tætsiddende beskyttelsespåklædning. Brug
sikkerhedssko, kraftige handsker, belskyttelsesbriller eller
visir, øreproper eller høreværn. Brug hjelm hvis der er
risiko for nedfaldne genstande.
2 Hold altid kædesaven i et fast greb med begge hænder når
motoren kører. Sørg for at have et sikkert fodfæste.
Anvend ikke saven når i et træ eller på en stige. Kontroller
at du er i stand til at standse motoren hurtigt, hvis dette
skulle være nødvendigt. Beskæring af trær bør kun udføres, hvis man har speciel uddanelse heri. Det anbefales på
det kraftigeste, at alle førstegangs brugere før start gennemgår en praktisk instruktion.
Anvend aldrig kædesaven, hvis du er træt eller er under
indflydelse af medicin eller alkohol, hvilket kan forringe
synet og reaktionsevnen. Forlang tids brug af kædesav
eller andre maskiner, der udsætter brugeren for vibrationer, kan foråsage “hvide fingre” (Reynaud’s syndrom).
Dette kan formindske håndens evne til at føle og regulere
temperaturen og give generel følelsesløshed.
Bruger du saven konstant eller regelmæssigt, bør du
undersøge dine hænder og fingre omhyggeligt. Hvis nogle
af ovennævnte symptomer opstår, bør du omgående søge
læge.
B
38
Page 8
DK
3 Bær aldrig rundt på kædesaven med motoren i drift. Når
kædesaven bæres rundt - selv vedkorte distancer skal skeden anvendes og sværdet skal pege bagud. Kædesaven
skal sikres mod bensinspild når den transporteres.
4 Sav aldrig med spidsen af skæret, da det kan forårsage til-
bageslag (kick-back). Kontroller at saven kører for fuld gas
før du begynder at save. For at undgå tillbageslag (kickback) lad da aldrig spidsen af skæret komme i berøring
med brændeknuder, grene, jorden eller andre forhindringer. Undgå at kæden kommer i kontakt med sten, søm
eller el-hegn. Sørg for at kæden holdes skarp og i korrekt
stand. Hold nageln mod træt når du saver. Brug kun originale McCulloch tilbehør og reservedele. Vi anbefaler, at du
regelmæssigt lader saven få et eftersyn og får udført nødvendig reparationer af autoriseret serveceværksted.Anvend aldrig kædesaven over skulderhøjde.
5 Anvend ikke saven i nærheden af åben ild eller spildt ben-
zin. Anvend kun saven udendørs og i åbne områder. Ved
benzinpåfyldning tør da overskydende/overflødig benzin.
Fjern saven fra påfyldningsstedet før motoren startes.
6 Hold tilskuer og dyr væk fra stedet hvor der arbejdes -
minimum i en afstand af 10 m eller dobbel længde af tømmeret. Hvis nødvendigt brug da adverselsskilte til at holde
uvedkommende på sikker afstand. Vær opmærksom på
eventuelle farer omkring dig - på veje, stier, luftledninger,
farlige træerosv.
Anvend ikke saven, hvis sikkerhedskædebremsen ikke
virker korrekt.
Kom aldrig i kontakt med kæden sålænge madkinen kører.
Sikker dig at der er andre inden for hørevidde i tilfælde af
en ulykke.
Er dette ikke muligt anbefales det at brugeren af kædesavent inden for rækevidde anbringer en førstehjælpskasse
og sørger for at informere om hvor man befinder sig. Lad
aldrig motoren kører når værktøjet er uden opsyn.
DET ANBEFALES AT ANVENDE DET ORIGINALE
TILBEHØR OG RESERVEDELE.
MONTERING BLAD
OG KÆDE
Sørg for, at motoren altid er slukket, før montering eller
justering af kænden. Brug beskyttelseshandsker, når du
monterer eller justerer kæden.
1 Sørg for at kædebremsens håndtag er koblet fra (position
A). Fjern sidedækslet ved hjælp af møtrikkerne (B).
2 Drej justeringsskruen (D) helt tilbage,i modsat retning af
urets visere.
3 Før kæden ind i sværdrillen. Påse at kæden vendes korrekt (P).
4 Før kæden over tandhjulet, anbring bladet som på tegnin-
gen,idet der sørges for,at hullet (F) passer ud for justeringsskruen (G).
5 Gen-montér sidedæksel.
6 Skru møtrikkerne (B) fast med den medfølgende nøgle ved
at løfte klingspedsen. Regulér ved hjælp af skruen (D), således at man lige netop kan skimte et helt led af kæden, når
denne løftes op.Spændingen er korrekt, når kæden kan
løbe frit i bladet. Skru møtrikkerne (B) helt i bund med den
medfølgende skruenøgle, idet bladets spids holdes løftet.
C
BRÆNDSTOF
Brug kun den type brændstof, der er anbefalet i denne håndbog.
Dette produkt er monteret med en 2-takts motor og kræver
derfor en 2-takts benzin/olieblanding. Brug blyfri benzin med
en minimumoktan på 90.
Brug kun olie fra lukkede beholdere. For at opnå en god benzinblanding, skal olien hældes på beholderen før benzinen.
Anvendes der benzin eller olie af dårlig kvalitet, kan det nedsætte effektiviteten eller forkorte visse komponenters levetid.
BLYFRI BENZIN
Hvis der anvendes blyfri benzin, skal De bruge en fuldt syntetisk 2-takters motorolie eller mærket 2-takters motorolie,
se tabellen.
VIGTIGT
Beholderen med brændstofblandingen skal altid rystes
omhyggeligt, før blandingen hældes på produktet.
Brændstofblandingen kan blive mindre anvendelig med tiden
og bør derfor bruges inden for 2 måneder.
Vi anbefaler, at De kun blander så store mængder, som De
netop har brug for. Brug aldrig en brændstofblanding, der er
mere end 2 måneder gammel, da det kan forårsage
motorskade.
ADVARSEL
Ryg aldrig, når du fylder benzin på. Åbn altid dækslet til benzinbeholderen langsomt for at undgå virkningen af en eventuel
frigørelse af indre tryk. Ved påfyldning skal du altid stå på en
åben plads, og være langt væk fra flamer og gløder.
Opbevar altid benzin i en godkendt beholder.
SIKKER OPBEVARING AF BRÆNDSTOF
Benzin et stærkt brændbart. Sluk cigaret, pibe eller cigaret før
du arbejder med benzin.
Undgå at spilde benzin. Opbevar brændstoffet på en koldt,
godt ventileret sted, i en godkendt dunk, designet til formålet.
Opbevar aldrig en maskine med benzin på tanken i et lukket,
dårligt ventileret areal, hvor benzindampe kan blive antændt
af åben ild, tænding eller vågeblus som i et fyr, vandopvarmer, tørretumbler etc. Benzindampe kan forårsage eksplosion eller brand. Opbevar aldrig større mængder af brændstof. For ikke at risikere at der opstår vanskeligheder, når
motoren skal sættes i gang igen, anbefales det stærkt at
undgå, at benzinbeholderen løber tør for brændstof. På
denne måde vil motoren holde længere.
KÆDENS SMØREOLIE
En korrekt smøring af kæden garanterer en lang levetid både
for kæde og klinge.
Benyt “smøreolier til kæder” med en mellem-densitet. Specielt
anbefalelsesværdig er McCulloch specia- olie til kæder.
Benyt ikke gammelt motorolie, således at man undgår skader,
som ikke kan repareres, på klingen, kæden og oliepumpen.
Påfyld olietanken som vist på tegningen. Påfyld ved enhver
brændstoftilførsel.
For ikke at risikere at der opstår vanskeligheder, når motoren
skal sættes i gang igen, anbefales det stærkt at undgå, at
benzinbeholderen løber tør for brændstof. På denne måde vil
motoren holde længere.
D
39
Page 9
DK
BEMÆRK: Kæden giver sig i brug, især når den er ny, og
det vil derfor være nødvendigt at justere og stramme den
fra tid til anden. En ny kæde vil kræve justering efter ca. 5
minutters drift.
Den mekkaniske olipumpe til kædesmøring kan justeres.
Oliestrømmen kan reguleres ved hjælp af skruen (A) (se
tegningen).
START OG STANDSNING
MOTOREN
Start aldrig motorsaven,førend bladet og kæden er korrekt
monteret.Start motorsaven langt fra stedet,hvor brændstofpåfyldningen foregår - den anbringes på et stabilt,fladt
underlag med bladet rettet fremefter.
START MED KOLD MOTOR
1 Kontroller, at kædebremsen er sat ud af funktion ved at
trække håndtaget (L) mod det forreste greb.
Tryk kontakten opad (START position).
2 Sæt luftspjældudløseren (A) i lukket stilling. Tryk den forre-
ste knap (C) flere gange.
3 Nedtryk sikkerhedsknappen (S). Nedtryk gashåndtaget (G)
og påvirk derefter strtgasindstillingen (P) helt tilbage.
4 Hold motorsaven fast som vist på tegningen og træk i
startbåndet indtil de første knald lyder.
Pas på kædens bevægelser!
5 Drej luftspjældudløseren (A) hen på stillingen delvis åben.
Hvis maskinen er udrustet med dekompressionsventil (D),
aktiver dekompressionen ved at trykke på ventilen. Træk i
båndet indtil motoren starte. Lad motoren varme op mindst 10 sekunder. Den derved opnåede for-opvarmning
giver et bedre arbejdsresultat.
6 A) Sæt sikkerhedsknappen (S) ud af funktion ved at trykke
på gashåndtaget (G) . Hvis motoren ikke starter,følges
instruktionen omhyggeligt endnu en gang.
B) Motoren standses ved at afbryderen sættes i stilling
STOP.
Når motoren har arbejdet for fuld kraft i længere tid,tilrådes
det at lade den arbejde ved laveste hastighed i nogle
sekunder,før den standses.
START MED VARM MOTOR
Cheek, at afbryderknappen er stillet modsat stopknappen og
gasspjældsudløseren (G) på minimums stilling (LOSNET).
Hold saven sikkert, tryk på ventilen (D) for dekompressionsudløseren og træk i startsnoren.
START MED VARM MOTOR EFTER
BRÆNDSTOFPÅFYLDNING
I tilfælde af komplet tømning af brændstoftanken, skal motoren efter påfyldning startes ved at follge anvisningerne: start
med kold motor.
E
BRUG AF MOTORSAVEN
VIGTIGT: Før motorsaven tages i brug skal afsnittet
SIKKERHEDSREGLER, læses omhyggeligt igennem.
TRÆFÆLDNING
– Sikre sig at der ikke findes mennesker eller dyr i området.
– Beslutte i hvilken retning træet skal falde, og hvor man skal
gå for at bevæge sig væk i modsat retning af træets fald.
– Foretag ikke træfældning i tilfælde af stærk vind.
1 Befri grundstammen for eventuelle buske eller grene. Rens
arbejdsområ det for sten eller andre hårde genstande, som
kan beskadige kæden. Hvis træet har store synlige rødder,
skal disse skæres af før fældningen.
2 A) Lav et hak (A) i stammen på circa 45° på den side, hvor
træet skal falde 1/3 del af stammens diameter (d). Lav et
indhak (B) på modsatte side circa 5 cm højere oppe.
PAS PÄ at indhakket (B) ikke når jelt hentil hak (A), således at den del af stammen som bliver tilbage låser (C),
og det derved er muligt med sikkerhed at kontrollere faldretningen.
B) For at bestemme begyndelsen på fældningen og kon-
trollerer faldet, tilrådes det at bruge et reb.
3 Når træt begynder at falde, gå da ad den planlagte vej.
AFSKÆRING AF ALLEREDE FÆELDEDE GRENE
4 A) Afskæring af store grene. Under arbejdet med deling
og afsavning af grene, lad da stammen hvile på de
største grene som støtter den.
B) Afskæring af stamme som holdes oppe i den yder-
ste del. Begynd savningen forneden med den øverste
del af klingen og gå circa 1/3 ind i stammens diameter
(A). Forstsæt derefter savnmgen fra oven (B). Således
undgås splinter og afrivning.
C) Afskæring af en stamme som hviler på begge
ekstremiteter. Begynd savningen fra oven (A) til 1/3 af
stammens diameter. Fuldfør savningen fra neden med
den øverste del af klingen (B). Dette hindre blokkering
af kæden under savningen, som skyldes stammens
bevægelse.
D) Hvis stammen hviler helt på jorden, sav da normalt fra
oven. Undgå kontakt mellem kæde og jord ved afskæringens afslutning.
• Når De arbejder på en skråning, bør De stille Dem på den
højestliggende del af denne.
• Når der saves brædder, bør dissefæstnes med skruestikker, kiler eller remme,således at de blokeres.
• Vær yderst forsigtig, når der saves buske eller små træer,
da de let vil kunne vikles ind i kæden. Der kan således
være risiko for, at De udsættes for et voldsomt træk, der
får Dem til at tabe balancen.
KARBURATORJUSTERING
Det tilrådes at fa foretaget karburatorjusteringen hos en autoriseret forhandler.
Karburatorjusteringen foretages ved hjælp af 3 skuer:
• SKRUE L: skruen L regulerer brændstofmængden til tom-
gang samt til accelerationen.
F
G
40
Page 10
DK
Til regulering: luk skruen L ved at dreje i bund i urets retning forsigtig uden at bruge kræfter.
Drej derefter skruen en omgang modsat urets retning.
Hvis motoren ikke accelererer med det samme drej da
modsat uret circa 1/4 omgang for herved at forøge brændstofmængden.
• SKRUE H: skruen H regulerer brændstofmængden til mak-
simale omdrejningstal (drejespjældet helt åben).
Til regulering: luk skruen H ved at dreje den i bund med
uret forsigtig uden at bruge kræfter.
Drej derefter skruen en omgang modsat urets retning.
Hvis motoren skulle arbejde under for høje omdrejningstal
drej da modsat uret circa 1/4 omgang for herved at forøge
brændstofmængden.
• SKRUE I: skruen I (IDLE) virker mekanisk på drejespjældet
ved at holde den let åben således at tomgang reguleres
(2.900 min
PAS PÄ: forpøet tomgangshastighed kan medføre bevægelse
af kæden .
Karburatorerne justeres i løbet af produktionsfasen. Hvis produltet udsættes for stærkt skiftende højdeforskelle, kan yderlingere regulering blive nødvending. I så tilfælde bør De henvende Dem til et autoriseret servicecenter, der disponerer
over de dertil egnede redskeber.
-1
).
gennem filteråningen. Brug en metalkrog eller en knibtang
med lange kæber.
Hvis man opdager urenheder indeni taknken, skal den fyldes halvt op med benzin eller petrolium og rystes kraftigt.
Den tømmes fulstændigt og fylders op med ren, ny olie.
Brug aldrig genbrusgsolie.
5 BRÆNDSTOFFILTER
Vi anbefaler udskiftning af filter mindst en gang om året.
For at udskifte filtret tages proppen af tanken, og filtret
tages ud med en metal krog eller med en langbenet pincet.
Udskift filtret og sæt det på plads som vist på tegningen.
Vash filtered i ren benzin (anved aldrig en benzin blanding).
SIKKERHEDS-KÆDEBREMSEN
– PAS PÅ: afmonter eller ødelæg ikke kædebremsens
mekanisme. Hvis den fungerer dårligt, eller nogle dele
skal udskiftes henvend Dem da altid til en autoriseret.
– rens regelmæssigt bremsemekkanismen (uden at afmon-
tere) og efterse båndet for slid.
• REGELMÆSSIGT: for at undgå over opvarmning af moto-
ren fjern da støv og savsmuld fra motorsaven, specielt
omkring åningerne på starterens dæksel.
• LANG TID UDE AF BRUG: tøm brændstoftanken og lad
motoren gå indtil al brændstoffet er brugt op.
AFPRØVNING
REGELMÆSSIG
VEDLIGEHOLDELSE
Sørg for, at motoren altid er slukket, før der foretages
nogen form for vedligeholdelse.
KÆDEN: Kontroller spændingen regelmæssigt. En ny kæde
skal reguleres tiere. Løsn møttrikkerne. Stram kæden (se
instruktionen vedrørende monteringen).
1 KLINGEN
– ren omhyggeligt halsen (K) og hullerne (L) hvor olien
løber igennem.
– smør tandhjulet med olke til kuglelejer. Drej tandhjulet og
gentag smørigen.
– vend klingen med regelmæssige mellemrum for at opnå
et ensartet slid.
2 LUFTFILTER
– et forstoppet filter forårsager forandringer i brændstof-
tilførsien, nedsætter ydeevnen og forhøjer brændstoffor-
bruget.
– tag først filtrets dæksel af.
– filtret kan renses ved forsgtig brug af trykluft.
– vash filteret i ren benzin (anved aldrig en benzin blanding)
– udskift geskadigede filtre eller hvis kanterne ikke hnolder
tæt ved dækslet.
3 TÆNDRØR
Efter circa hver 30 ende times forbrug udtag og rens tændrøret samt reguler afstanden mellem elektroderne (0,5-0,6 mm).
– Udskifrt tændrøret hvis det er dækket med megen skor-
pe eller indent circa 100 timers forbrug.
– i tilfælde af for megen skorpe dannelse: kontroller karbu-
ratorens justering; procentdelen af olie i brændstofblan-
dingen og sikre sig at olien er af optimal kvalitet.
4 OLIEFILTER
Oliefiltret sldder yderst på det rør, som suger olien op fra
tanken og det kan udtages til rensning eller udskiftning
H
KÆDEBREMSEN
Din kædesav er monteret med en sikkerhedskædebremse, der er beregnet til at standse kæden i løbet af millisekunder i tilfælde af tilbageslag. Hold altid saven godt
fast med begge hænder.
Kædebremsen yder ikke fuld beskyttelse,hvis maskinen sættes i gang uden de behørige forholdsregler og den nødvendige vedligeholdelse.
Kædebremsen (A) virker automatisk i tilfælde af tilbageslag.
Kædebremsen kan også udløses manuelt,ved at remsehåndtaget trykke fremad.Manuel udløsning af kædebremsen tilrådes kun,når maskinen kører ved laveste hastighed og kun for
en kort periode.
Efterprøv altid bremsen,før maskinen benyttes. Dette gøres,
mens motoren kører ved laveste gear, idet bremsen kobles til
(se nedenfor).
Sæt altid bremsen ud af funktion, inden motoren sættes i gang.
Hvis den inderste del af bladet (se det markerede hjørne på
billedet) kommer i kontakt med træt eller andre hårde genstande, kan der opstå et tilbageslag.
Et tilbageslag er en voldsom og pludselig bevægelse opefter
og bagud samtidig, og det kan bevirke, at man mister kontrollen med maskinen.
Undgå derfor at begynde savningen med den del af
kæden,der befinder sig i det omtalte hjørne.Hold altid rigtigt
på motorsaven med begge hænder - i tilfælde af tilbageslag
vil kontakten. Det er venstres hånds kontakt med håndtaget,
som gør, at bremsen kobles til.
TEST TIL AFPRØVNING AF KÆDEBREMSEN FUNKTION:
1 Kædebremsen sættes (A) ud af funktion, når bremsehånd-
taget trækkes bagud og blokeres (kæden bevæger sig).
2 Kædebremsen sættes(A) i funktion, når bremsehåndtaget
skubbes fremad (kæden blokeres). Bremsehåndtaget skal
virke øjeblikkeligt 1 de 2 positioner.Hvis det er nødvendigt
I
41
Page 11
DK
at bruge ekstra kræfter,eller håndtageti kke kan flyttes til
hverken den ene eller den anden position SÅ LAD VÆRE
MED AT BENYTTE MASKINEN.
Bring den omgående hen til et autoriseret reparationsværksted.
3 KÆDEFANGER
Denne enhed er monteret med en kædefanger under
tandhjulet. Det er for at standse evt. bevægelse bagud af
kæden i tilfælde af brud, eller hvis den ryger af sværdet.
Fangeren må ikke demonteres.

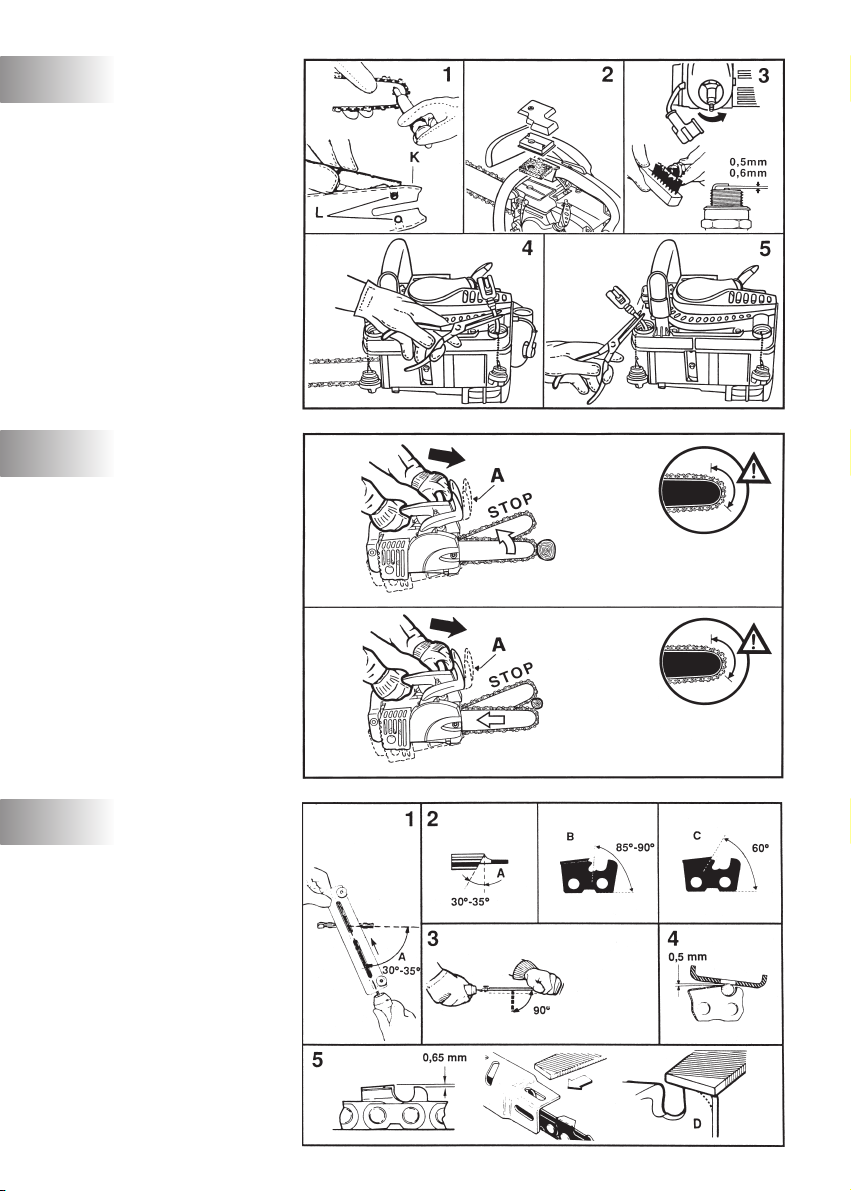

SLIBNING KAEDEN
1 Savens tænder kan files med den specielle runde fil som
nedenfor anført: t
KÆDEN FIL
MP 370GLX 5/32”
Ved hjælp af serienummeret på den del af tænderne, der
befinder sig i bladets “hals”, er det nemt at afgøre, hvilken
type kæde der er tale om.
L
Kæden kan forblive på klingen under slibningen. Før slibningen skal kæden spændes ved hjælp af kædespænderen og blokkeres ved hjælp af sikkerhedsbremsen.
2 Under slibningen skal filen holdes således at følgende
vinkler fremkommer:
– “A” øverste hjørne. 30° - 35°
– “B” yderste sidehjørne. 85° - 90°
– “C” inderste sidehjørne. 60°
Slibningen skal foretages med en bevægelse af filen,
som går fra indersiden af skæret mod ydersiden. Filen
ma ikke berøre skåeret, når den føres tilbage.
3 Filen skal bevæge sig vandret eller med.
4 For at opnå så præcise sidevinkler som muligt tilrådes
det at holde filen, så ledes at den lodret overstiger den
øverste del, af det skær som slibes, med 0,5 mm.
5 TANDHØJDEN
Kontroller tandhøjden efter slibning af kæden. Den nøjagtige højde skal være 0,65 mm under det øverste skær.
Kontroller højden ved brug af bladsøger og fil de overskydende dele af.
Afrund derefter den forreste del af tandhøiden (D).
FEJLFINDINGSOVERSIGT
Motoren går i gang Motoren kører dårligt Motorsaven går i gang, Motoren kører dårligt
Kontroller, at afbryderen
STOP står i stilling I. •
Kontroller, om der er påfyldt
brændstof min. 25% tankens
kapacitet. ••
Kontroller, om luftfiltret er rent ••
Tag tændrøret af, tør det af,
rens det og på monter det igen.
Udskitt det, om nodvendigt. ••
Kontroller og reguler eventuelt
karburatorens skruer. ••
Udskift brændstoffiltret.
Henvend Dem til Deres
egen forhandler. •
Følg den korrekte
fremgangssåde for
påmontering af kæden. •
Kontroller, om kæden er
tilstrækkelig skarp. I modsat
fald kontakt Deres forhandler.
Motoren giver stadig problemer: Henvend Dem til Deres autoriserede ferhandler.
men saver ikke godt eller med mindre styrke
•
42
Page 12
g Due to a constant product improvement programme, the factory reserves the right to
modify technical details mentioned in this manual without prior notice.
i La casa produttrice si riserva la possibilità di variare caratteristiche e dati del pre-
sente manuale in qualunque momento e senza preavviso.
f La Maison se réserve la possibilité de changer des caractéristiques et des données
de ce manuel à n’importe quel moment et sans préavis.
C Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische
Änderungen ohne vorherigen Hinweis durchzuführen.
e La firma productora se reserva la posibilidad de cambiar las características
y datos del presente manual en cualquier momento y sin previo aviso.
h
Door konstante produkt ontwikkeling behoud de fabrikant zich het recht voor om
rechnische specificaties zoals vermeld in deze handleiding te veranderen zonder
biervan vooraf bericht te geven.
s
Tilverkaren reserverar sig rätten att ändra fakta och uppgifter ur handboken utan förvarning.
q Producenten forbeholder sig ret til ændringer, hvad angår karakteristika
og data i nærværende instruktion, når som helst og uden varsel.
v Jatkuvan tuotteen parannusohjelman tähden valmistaja pidättää oikeuden vaihtaa
ilman ennakkovaroitusta tässä ohjekirjasessa mainittuja teknisiä yksityiskohtia.
{ Produsenten forbeholder seg all rett og mulighet til å forandre tekniske detaljer
i denne manualen uten forhåndsvarsel.
p A casa productora se reserva a possibilidade de variar características e dados do
presente manual em qualquer momento e sen aviso prévio.
Λγω προγράµµατος συνεχούς βελτίωσης προϊντων, το εργοστάσιο
k
επιφυλάσσεται του δικαιώµατος να τροποποιεί τις τεχνικές λεπτοµέρειες
που αναφέρονται στο εγχειρίδιο αυτ χωρίς προηγούµενη ειδοποίηση.
≤
Folyamatos gyártmány felùjítási müsorunk következtében, a gyártó cég fenntartja a
jogát ebben a Használati leirt müszaki adatok elözetes értesítés nélküli változtatására.
Page 13
000001➔ 999999
A EC Declaration of Conformity
The undersigned, authorised by E.O.P.I., declares that the petrol-driven chainsaw TH33 manufactured by E.O.P.I. 23868 Valmadrera (LC), Via
Como 72, Italy, is in accordance with the European Directives 98/37/CEE (Machinery Directive),
(CE Marking Directive) & 89/336/CEE (Directive on electromagnetic compatibility). Directive 2000/14/CEE (Annex V).
B Déclaration de conformité Européenne
Le soussigné, dûment mandaté par E.O.P.I., déclare que les tronçonneuses thermiques TH33 fabriqué par E.O.P.I.
Via Como 72 Valmadrera, Lecco, Italia, est conforme aux Directives Européennes 98/37/CEE (Directive Sécurité Machine),
(Directive Basse Tension),
C CE Konformitätserklärung
Der Unterzeichnete, bevollmächtigt durch E.O.P.I., erklärt, daß die Kettensägen mit Benzinmotor TH33 hergestellt durch E.O.P.I. 23868
Valmadrera (LC), Via Como 72, Italy, den Europäischen Richtlinien 98/37/CEE (Maschinenrichtlinie),
93/68/CEE (CE Kennzeichnungsrichtlinie) & 89/336/CEE (EMV Richtlinie) entspricht. Richtlinie 2000/14/CEE (Anhang V).
D Dichiarazione di Conformità CE
Il sottoscritto, autorizzato dalla E.O.P.I., dichiara che la sega a catena portatile da legno TH33 costruita dalla E.O.P.I. 23868 Valmadrera (LC),
Via Como 72, Italia, é conforme alle Direttive Europee: 98/37/CEE (Direttiva Macchine),
(Direttiva Marcatura CEE) & 89/336/CEE (Direttiva Compatibilità Elettromagnetica). Direttiva 2000/14/CEE (Allegato V).
E Declaracion de cumplimiento de la directriz de la UE
El abajo firmante, autorizado por E.O.P.I., afirma que las motosierras de gasolina TH33 fabricado por E.O.P.I.
23868 Valmadrera (LC), Via Como 72, Italy, cumple con las directivas Europeas 98/37/CEE (Directiva sobre Maquinaria),
(Directiva sobre Bajo Voltaje), 93/68/CEE (Directiva sobre Marcas de la CE) & 89/336/CEE (Directiva sobre ‘Compatibilidad Electro Magnetica’).
Directiva 2000/14/CEE (Anexo V).
F EG Conformiteitsverklaring
Ondergetekende, gemachtigd door E.O.P.I., verklaart dat de benzine aangedreven kettingzaag TH33 geproduceerd door E.O.P.I. 23868
Valmadrera (LC), Via Como 72, Italy voldoet aan de Europese Richtlijnen 98/37/CEE (Machinerie Richtlijn),
93/68/CEE (EG Markering Richtlijn) & 89/336/CEE (Richtlijn aangaande elektromagnetische compatibiliteit). Richtlijn 2000/14/CEE (Annex V).
L EG-försäkran om överensstämmelse
Undertecknad, auktoriserad av E.O.P.I., försäkrar att bensindrivna kedjesågar TH33 tillverkade av E.O.P.I.
23868 Valmadrera (LC), Via Como 72, Italy, är i överensstämmelse med följande europeiska direktiv 98/37/CEE (Maskindirektiv),
(Lågspänningsdirektiv),
: EU Overensstemmelse-erklæring
Undertegnede, bemyndiget af E.O.P.I., erklærer herved, at benzindrevne TH33 kædesave E.O.P.I. 23868 Valmadrera (LC), Via Como 72, Italy,
er i overensstemmelse med de eurpæiske direktiver 98/37/CEE (Maskineri direktiv),
mærkningsdirektiv) & 89/336/CEE (EMC-direktiv). Direktiv 2000/14/CEE (Annex V).
/ EU Julistus Vastaavuudesta
Allekirjoittanut, E.O.P.I. in valtuttaamana, vakuuttaa että bensiinimoottorisahat TH33 ja jotka on valmistanut E.O.P.I. 23868 Valmadrera (LC), Via
Como 72, Italy, on Euroopan direktiivien 98/37/CEE (Koneisto-direktiivi),
& 89/336/CEE (Elektromagneettinen Yhteensopivuus-direktiivi) mukainen. Direktiivi 2000/14/CEE (Liite V).
; EF Erklæring om Overensstemmelse
Undertegnede , autorisert av E.O.P.I., erklærer at bensindrevne kjedesager TH33 produsert av E.O.P.I. 23868 Valmadrera (LC), Via Como 72,
Italy, er i overensstemmelse med følgende europeiske direktiver: 98/37/CEE (Maskindirektiv),
(CE-merkingsdirektiv) & 89/336/CEE (Direktiv om elektromagnetisk kompatibilitet). Direktiv 2000/14/CEE (Annex V).
G Declaração de Conformidade CE
O abaixo assinado, autorizado por E.O.P.I., declara que as serras mecänícas a gasolina TH33 fabricada por E.O.P.I. 23868 Valmadrera (LC),
Via Como 72, Italy, estão de acordo com as Directivas Europeias 98/37/CEE Directiva de Maquinaria),
93/68/CEE (Directiva de Marcação CE) e 89/336/CEE (Directiva de Compatibilidade Electromagnética). Directiva 2000/14/CEE
Tensões),
(Apêndice V).
@ ∆ήλωση Συµµρφωσης προς τις Eντολές της EE
O υπογεγραµµένος, µε eξουσιοδτηση της E.O.P.I.,
E.O.P.I. 23868 Valmadrera (LC), Via Como 72, Italy, ανταποκρίνονται προς τις Eυρωπαϊκές Eντολές,
(ασφάλεια),
Hλεκτροµαγνητικής Συµβαττητας Eντολή). Kαvοvιδµς 2000/14/CEE (V).
≤
Alulírott, a E.O.P.I. által meghatalmazott ezennel kijelenti, hogy a benzinmotoros TH33 láncfúrész amelyet a E.O.P.I. 23868 Valmadrera (LC),
Via Como 72, Italy gyárt, megfelelnek a 98/37/CEE európai irányelvnek (gépi berendezések irányelv), a 73/23/ EEC, a 93/68/CEE európai
irányelvnek (CE-irányelv) és a 89/336/CEE (az elektromágneses kompatibilitásra vonatkozó irányelv). Direktíva 2000/14/CEE (Melléklet V).
}
Producent E.O.P.I. deklaruje, że następująde produkty: przyrząd do ścinania trawy na obrzeżach Promac 33 są zgodne z europejskimi
normani 98/37/CCE (Zalecenie odnośnie Maszyn Unii Europejskiej) 93/68/CEE (Zalecenie odnośnie markowania) & 89/336/CCE
(Zalecenie odnośnie elektromagnetycznej kompatybilności), 73/23/CEE (Low Voltage Directive) (Zalecenie odnośnie niskiego napięcia).
Dyrektywa 2000/14/CEE (Aneks V).
98/37/CEE (η περί Mηχανηµάτων Eντολή), 93/68/CEE (η περί του Σήµατος CE Eντολή) & 89/336/CEE (η περί
EC nyilatkozat
Deklaracja zgodnoîci z przepisami Unii Europejskiej
93/68/CEE (Directive Marquage CE) & 89/336/CEE (Directive EMC). Directive 2000/14/CEE (Annexe V).
93/68/CEE (CE-märknings-direktiv) & 89/336/CEE (Elektromagnetisk kompatibilitet). Direktiv 2000/14/CEE (Annex V).
73/23/EEC (Matala jännite-direktiivi),
δηλωνω τι: τα βενζινοκίνητα αλυσοπρίονα
73/23/EEC (Low Voltage Directive),
73/23/EEC (Niederspannungsdirektive),
73/23/EEC (Direttiva Bassa Tensione),
73/23/EEC
73/23/EEC (Matala jännite-direktiivi),
73/23/EEC (Direktiv for lavspænding),
93/68/CEE (CE Merkintä-direktiivi)
73/23/EEC (Direktiv for lavspenning),
73/23/EEC (Directiva sobre Baixas
κατασκευασθέντα TH33 απ την
73/23/
CEE
Oδηγία χµηλής Tάσης
93/68/CEE
73/23/EEC
93/68/CEE
73/23/EEC
93/68/CEE (CE
93/68/CEE
Valmadrera, 01.10.01
Pino Todero (Direttore Tecnico), E.O.P.I., 23868 Valmadrera (LC), Via Como 72, Italy
23868 Valmadrera (Lecco), Via Como 72, Italia.
P/N. 248921 (06.02)
Loading...
