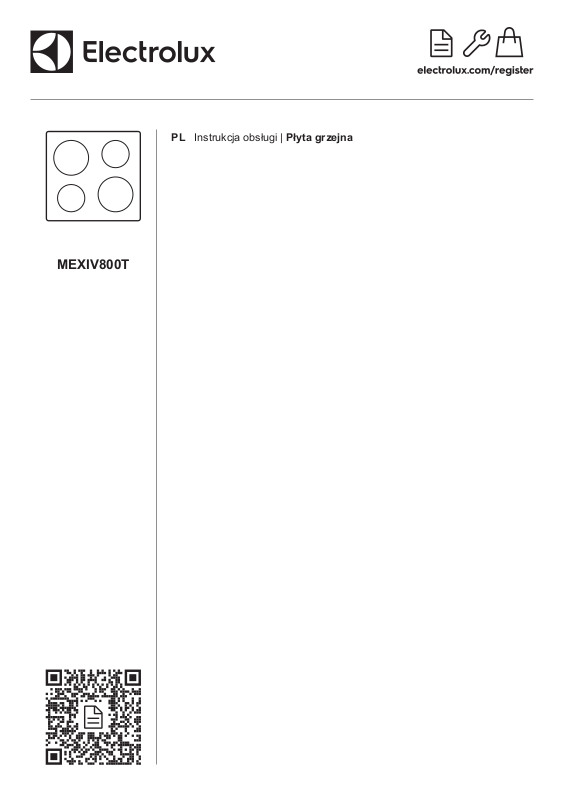

Page 1

MEXIV800T

PL Instrukcja obsługi | Płyta grzejna

Page 2

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................2

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.........................................5

3. INSTALACJA...................................................................................................7

4. OPIS PRODUKTU...........................................................................................9

5. PRZED PIERWSZYM UŻYCIEM.................................................................. 11

6. CODZIENNE UŻYTKOWANIE......................................................................11

7. WSKAZÓWKI I PORADY..............................................................................17

8. PIELĘGNACJA I CZYSZCZENIE..................................................................19

9. ROZWIĄZYWANIE PROBLEMÓW...............................................................19

10. DANE TECHNICZNE.................................................................................. 21

11. EFEKTYWNOŚĆ ENERGETYCZNA.......................................................... 22

12. OCHRONA ŚRODOWISKA........................................................................ 23

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą

2 POLSKI

Page 3

świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem .

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.

• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.

• Dym wskazuje na przegrzanie. Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć

POLSKI 3

Page 4

urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą.

• OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.

• PRZESTROGA: Proces gotowania musi być nadzorowany Należy zapewnić stały nadzór nad krótkim gotowaniem.

• OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

• Urządzenia nie wolno czyścić myjką parową ani wodą pod ciśnieniem.

• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.

• OSTRZEŻENIE: Jeśli na powierzchni pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć zagrożenia porażeniem prądem elektrycznym. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.

• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub wskazanych jako odpowiednie przez producenta urządzenia w instrukcji obsługi, lub dostarczonych razem z

4 POLSKI

Page 5

urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie szafki przed pęcznieniem od wilgoci za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

• W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.

• Jeśli urządzenie zainstalowano nad szufladą:

– Nie przechowywać drobnych

elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.

– Zachować odstęp co najmniej 2 cm

między dolną częścią urządzenia a

elementami przechowywanymi w szufladzie.

• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka.

• Urządzenie należy uziemić .

• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania się styków.

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania się przewodu zasilającego.

• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.

• Użyć zacisku odciążającego na przewodzie.

• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić

POLSKI 5

Page 6

autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Sposób użytkowania

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem elektrycznym.

• Nie zmieniać parametrów technicznych urządzenia.

• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy).

• Upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać urządzenia bez nadzoru podczas pracy.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.

• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.

• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym.

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

• Gorący olej może pryskać podczas wkładania do niego żywności.

• Nie używać folii aluminiowej ani innych materiałów między powierzchnią gotowania a naczyniami, chyba że producent urządzenia określił inaczej.

• Należy stosować wyłącznie akcesoria zalecane do tego urządzenia przez producenta.

OSTRZEŻENIE!

Ryzyko pożaru i wybuchu.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.

• Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju.

• Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Aby uniknąć poparzenia, nie należy stawiać gorących naczyń na panelu sterowania.

• Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potrawy.

• Uważać, aby nie upuścić przedmiotów lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.

6 POLSKI

Page 7

• Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia.

• Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

2.4 Pielęgnacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.

• Wyczyścić urządzenie wilgotną, miękką ściereczką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów, chyba że określono inaczej.

2.5 Usługi

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych

sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji tego produktu, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny ...........................

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający.

• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F który wytrzymuje temperaturę co najmniej 90°C. Pojedynczy przewód musi mieć minimalny przekrój zgodnie z poniższą tabelą. Skontaktować się z miejscowym punktem serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk.

OSTRZEŻENIE!

Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk.

POLSKI 7

Page 8

UWAGA!

220-240 V~400V2N~

min. 50mm

min. 500mm

Połączenia za pomocą wtyczek stykowych są zabronione.

Połączenie jednofazowe

1. Zdjąć końcówkę z czarnego i brązowego

przewodu.

2. Usunąć izolację końcówek przewodów

brązowego i czarnego.

UWAGA!

Nie wiercić ani nie lutować końcówek. Jest to zabronione.

UWAGA!

3. Podłączyć końcówki przewodów

czarnego i brązowego.

4. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie).

Nie podłączać przewodu bez tulei przewodu.

Połączenie dwufazowe: 400 V2N~ Połączenie jednofazowe: 220 - 240 V~

5x1,5 mm² lub 4x2,5 mm² 5x1,5 mm² lub 3x4 mm²

Zielony – żółty Zielony – żółty

N Niebieski i niebieski N Niebieski i niebieski

L1 Czarny L Czarny i brązowy

L2 Brązowy

3.4 Montaż

Gdy montuje się płytę grzejną pod okapem należy zapoznać się z informacjami w instrukcji instalacji okapu na temat minimalnej odległości między urządzeniami.

8 POLSKI

Jeśli urządzenie jest zainstalowane nad szufladą, to podczas gotowania wentylator

Page 9

płyty grzejnej może nagrzewać przedmioty

min. 10min.

min. 28

min. 50

www.youtube.com/electrolux www.youtube.com/aeg

How to install your Electrolux

Induction Hob - Worktop installation

1 1 1

7 852 43

12 1011

w szufladzie.

4. OPIS PRODUKTU

4.1 Układ powierzchni gotowania

Znajdź film instruktażowy „Instalacja płyty indukcyjnej Electrolux – instalacja na blacie roboczym,” wpisując pełną nazwę pokazaną na poniższym rysunku.

Indukcyjne pole grzejne

Panel sterowania

4.2 Układ panelu sterowania

POLSKI 9

Page 10

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

Pole czuj‐

Funkcja Uwagi

nika

- Wskazanie mocy grzania Pokazuje ustawienie mocy grzania.

- Wskaźniki funkcji zegara dla

- Wyświetlacz zegara Pokazuje czas w minutach.

- Pasek regulacji Ustawianie mocy grzania.

Wł./Wył. Włączanie i wyłączanie płyty grzejnej.

Blokada/ Blokada uruchomie‐ nia

Pauza Włączanie i wyłączanie funkcji.

Bridge Włączanie i wyłączanie funkcji.

poszczególnych pól grzejnych

Hob²Hood Włączanie i wyłączanie trybu ręcznego funkcji.

- Wybór pola grzejnego.

- Przedłużanie lub skracanie czasu.

PowerBoost Włączanie funkcji.

4.3 Wskazania ustawień mocy grzania

Wskazanie Opis

Pole grzejne jest wyłączone.

Blokowanie/odblokowanie panelu sterowania.

Wskazują, dla którego pola ustawiono czas.

+ cyfra

/ /

10 POLSKI

Pole grzejne jest włączone.

Działa funkcja Pauza.

Działa funkcja Automatyczne podgrzewanie.

Działa funkcja PowerBoost.

Nieprawidłowe działanie.

OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): gotowanie / podtrzymy‐ wanie temperatury / ciepło resztkowe.

Działa funkcja Blokada / Blokada uruchomienia.

Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe naczynie bądź nie umie‐ szczono na nim żadnego naczynia.

Page 11

Wskazanie Opis

Działa funkcja Samoczynne wyłączenie.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Ograniczenie mocy

Ograniczenie mocy określa całkowitą energię elektryczną zużywaną przez płytę grzejną w granicach zabezpieczeń instalacji domowej.

Domyślnie płyta grzejna jest ustawiona na najwyższą możliwą moc.

Aby zmniejszyć lub zwiększyć moc grzania:

1. Wyłączyć płytę grzejną.

2. Nacisnąć i przytrzymać przycisk przez

3 sekundy. Wyświetlacz włączy się i wyłączy.

3. Nacisnąć i przytrzymać przycisk przez 3 sekundy. Pojawia się

lub .

6. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Włączanie i wyłączanie

Dotknąć na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

6.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie zostanie

ustawiona moc grzania,

4. Nacisnąć . P72 wyświetla się.

5. Nacisnąć / zegara, aby ustawić

poziom mocy.

Poziomy mocy

Patrz rozdział „Dane techniczne”.

UWAGA!

Należy upewnić się, że wybrana moc nie powoduje przekroczenia wartości prądu znamionowego bezpieczników w instalacji domowej.

• P72 — 7200 W

• P15 — 1500 W

• P20 — 2000 W

• P25 — 2500 W

• P30 — 3000 W

• P35 — 3500 W

• P40 — 4000 W

• P45 — 4500 W

• P50 — 5000 W

• P60 — 6000 W

• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlega się sygnał dźwiękowy i urządzenie wyłącza się. Należy usunąć przedmiot lub wyczyścić panel sterowania.

• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

• użyto nieodpowiedniego naczynia. Wyświetla się symbol i po upływie 2

minut pole grzejne wyłącza się samoczynnie.

• nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym

POLSKI 11

Page 12

czasie wyświetla się i urządzenie wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna:

Ustawienie mocy grzania

, 1 - 3

4 - 7 5 godz.

8 - 9 4 godz.

10 - 14 1,5 godz.

Płyta grzejna wyłą‐ cza się po

6 godz.

6.3 Ustawianie mocy grzania

Aby wybrać lub zmienić ustawienie mocy grzania:

Dotknąć paska regulacji w miejscu odpowiadającym wybranej mocy grzania lub przesunąć palec wzdłuż paska regulacji w miejsce odpowiadające wybranej mocy grzania.

6.4 OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

/ / Dopóki wskaźnik jest widoczny, istnieje ryzyko poparzenia ciepłem resztkowym.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Ciepło z naczynia podgrzewa płytę ceramiczną.

Wskaźniki te pojawią się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pól grzejnych:

- ciepło resztkowe.

Może również pojawić się wskaźnik:

• dla sąsiadujących pól grzejnych, nawet jeśli nie są używane,

• gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym,

• gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.

Wskaźnik zniknie po ostygnięciu pola grzejnego.

6.5 Używanie pola grzejnego

Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Aby zapewnić optymalny przepływ ciepła należy stosować naczynia o średnicy dna zbliżonej do wielkości pola grzejnego (tj. maksymalnej średnicy naczynia w "Dane techniczne" > "Specyfikacja pól grzejnych"). Upewnić się, że naczynie jest odpowiednie do płyt indukcyjnych. Więcej informacji na temat rodzajów naczyń – patrz „Wskazówki i porady”.

Można stosować duże naczynia, ustawiając je jednocześnie na dwóch polach grzejnych. Naczynie musi zakrywać środki obu pól grzejnych, ale nie może wystawać poza oznaczenie obszaru pola grzejnego. Jeśli naczynie będzie stać między dwoma środkami, funkcja Bridge nie włączy się.

- dalsze gotowanie,

- podtrzymywanie temp,

12 POLSKI

Page 13

6.8 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

6.6 Bridge

Funkcja działa, gdy naczynie zakrywa środki obu pól grzejnych. Więcej informacji na temat prawidłowego umieszczania naczyń można znaleźć w części „Korzystanie z pól grzejnych”.

Funkcja ta łączy dwa pola grzejne po lewej stronie, by działały jak jedno.

Najpierw należy ustawić moc grzania jednego z pól grzejnych po lewej stronie.

Aby włączyć funkcję: dotknąć . Aby ustawić lub zmienić poziom mocy grzania, należy dotknąć jednego z czujników sterujących.

Aby wyłączyć funkcję: dotknąć . Pola grzejne będą działać niezależnie.

6.7 Automatyczne podgrzewanie

Użyć funkcji, aby uzyskać żądane ustawienie mocy grzania w krótszym czasie. Gdy funkcja jest włączona, pole grzejne działa przy najwyższym ustawieniu mocy grzania na początku, a następnie kontynuuje działanie przy żądanym ustawieniu mocy grzania.

Aby włączyć funkcję, pole grzejne musi być zimne.

Aby włączyć funkcję dla pola grzejnego:

dotknąć żądanego ustawienia mocy grzania. Po

upływie 3 sekund wyświetli się . Aby wyłączyć funkcję: zmienić ustawienie

mocy grzania.

(wyświetli się ) Szybko dotknąć

Patrz rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego:

dotknąć . Włączy się . Aby wyłączyć funkcję: zmienić ustawienie

mocy grzania.

6.9 Zegar

• Wyłącznik czasowy

Funkcja ta umożliwia ustawienie długości jednego cyklu gotowania.

Należy najpierw wybrać moc grzania dla pola grzejnego, a następnie ustawić funkcję.

Wybór pola grzejnego: dotknąć kilkakrotnie

, aż zaświeci się wskaźnik wybranego pola

grzejnego.

Aby włączyć funkcję, należy: dotknąć na zegarze, aby ustawić czas (00-99 minut). Gdy zacznie migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu.

Aby wyświetlić pozostały czas: dotknąć

, aby wybrać pole grzejne. Wskaźnik pola grzejnego zacznie migać. Wyświetlacz wyświetli pozostały czas.

Aby zmienić czas: dotknąć , aby wybrać pole grzejne. Dotknąć lub .

Aby wyłączyć funkcję, należy: dotknąć , aby wybrać pole, a następnie dotknąć .

Wartość pozostałego czasu zmniejszy się do

00. Wskaźnik pola grzejnego zniknie.

POLSKI 13

Page 14

Po zakończeniu odliczania czasu rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00. Pole grzejne wyłączy się.

Aby wyciszyć sygnał dźwiękowy, należy:

dotknąć .

• CountUp Timer Funkcja ta służy do sprawdzania czasu pracy pola grzejnego.

Wybór pola grzejnego: dotknąć kilkakrotnie

, aż zaświeci się wskaźnik wybranego pola

grzejnego. Aby włączyć funkcję, należy: dotknąć symbolu zegara. Wyświetli się . Gdy

zacznie migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu. Wyświetlacz

będzie przełączał się między wskazaniem naliczonego czasu (w minutach).

Aby zobaczyć, jak długo działa pole grzejne: dotknąć , aby wybrać pole

grzejne. Wskaźnik pola grzejnego zacznie migać. Na wyświetlaczu pojawi się czas działania pola grzejnego.

Aby wyłączyć funkcję, należy: dotknąć , a następnie lub . Wskaźnik pola

grzejnego zniknie.

• Minutnik Funkcji tej można używać, gdy płyta grzejna jest włączona i nie pracują pola grzejne.

Wskazanie mocy grzania: .

Aby włączyć funkcję, należy: dotknąć a następnie dotknąć symbolu lub zegara,

aby ustawić czas. Po zakończeniu odliczania czasu rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00.

Aby wyciszyć sygnał dźwiękowy, należy:

dotknąć .

Funkcja nie ma wpływu na działanie pól grzejnych.

6.10 Pauza

Ta funkcja przestawia wszystkie włączone pola grzejne na najniższe ustawienie mocy grzania.

Gdy funkcja działa, wszystkie inne symbole na panelach sterowania są zablokowane.

Funkcja nie blokuje funkcji zegara:

1. Aby włączyć funkcję: nacisnąć .

Włączy się zmniejszona do wartości 1.

2. Aby wyłączyć funkcję: nacisnąć .

Włączy się poprzednie ustawienie mocy grzania.

. Moc grzania zostanie

6.11 Blokada

Gdy włączone są pola grzejne można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć

sekundy wyświetli się . Zegar pozostanie włączony.

Aby wyłączyć funkcję: dotknąć się poprzednie ustawienie mocy grzania.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

. Na 4

. Włączy

6.12 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włączyć płytę grzejną za pomocą . Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Wyświetli się

. Wyłączyć płytę grzejną za pomocą . Aby wyłączyć funkcję, należy: włączyć płytę grzejną za pomocą . Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Wyświetli się . Wyłączyć płytę grzejną za pomocą

14 POLSKI

Page 15

Aby dezaktywować funkcję na czas jednego cyklu gotowania: włączyć płytę

grzejną za pomocą . Wyświetli się . Dotknąć przez 4 sekundy. W ciągu 10

sekund ustawić moc grzania. Teraz można korzystać z płyty. Po wyłączeniu płyty

grzejnej za pomocą funkcja będzie ponownie aktywna.

6.13 OffSound Control (Wyłączanie i włączanie dźwięków)

Wyłączyć płytę grzejną. Dotknąć przez 3 sekundy. Wyświetlacz włączy się i wyłączy.

Dotknąć przez 3 sekundy. Wyświetli się

lub . Dotknąć zegara, aby wybrać

jedno z następujących ustawień:

• – sygnały dźwiękowe są wyłączone – sygnały dźwiękowe są włączone

•

Aby potwierdzić wybór, należy zaczekać, aż urządzenie wyłączy się automatycznie.

Gdy dla funkcji wybrane jest ustawienie , sygnały dźwiękowe będą emitowane tylko w następujących przypadkach:

• po dotknięciu

• po zakończeniu odliczania przez funkcję

Minutnik

• po zakończeniu odliczania przez funkcję

Wyłącznik czasowy

• gdy na panelu sterowania zostanie

położony jakiś przedmiot.

6.14 Zarządzanie energią

Jeśli włączone jest kilka pól grzejnych, a pobór mocy przekracza ograniczenia zasilania, funkcja ta dzieli dostępną moc pomiędzy wszystkie pola grzejne (zasilane z tej samej fazy). Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

• Pola grzejne są pogrupowane zgodnie z

umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Każda faza ma maksymalne obciążenie (3700 W). Jeśli płyta grzejna osiągnie maksymalną dostępną moc jednej fazy, moc pól grzejnych zostanie automatycznie zmniejszona.

• Ustawienie mocy grzania wybranego pola grzejnego jest zawsze priorytetem. Pozostała moc zostanie podzielona między poprzednio aktywowanymi polami grzejnymi w kolejności odwrotnej do wyboru.

• Wskazanie dla pól grzejnych o zmniejszonej mocy grzania zmienia się w zakresie między początkową wybraną a zmniejszoną mocą grzania.

• Zaczekać, aż wyświetlacz przestanie migać, lub zmniejszyć moc grzania ostatniego wybranego pola grzejnego. Pola grzejne będą kontynuować pracę przy zmniejszonej mocy grzania. W razie potrzeby zmienić ustawienia mocy grzania pól grzejnych ręcznie.

Informacje dotyczące możliwych kombinacji mocy grzania można znaleźć na ilustracji.

6.15 Hob²Hood

Jest to zaawansowana, automatyczna funkcja umożliwiająca połączenie płyty grzejnej ze specjalnym okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Bieg wentylatora dobierany jest automatycznie stosownie do ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej.

POLSKI 15

Page 16

W większości modeli okapów zdalne sterowanie jest domyślnie włączone. Jeśli jest wyłączone, należy je włączyć przed użyciem tej funkcji. Więcej informacji znajduje się w instrukcji obsługi okapu.

Automatyczne działanie funkcji

Aby funkcja ta działała automatycznie, należy ustawić tryb automatyczny na H1 – H6.Płyta grzejna jest początkowo ustawiona na H5. Okap reaguje na włączenie płyty grzejnej. Płyta grzejna będzie automatycznie rozpoznawać temperaturę naczyń i odpowiednio dostosowywać bieg wentylatora.

Tryby automatyczne

Oświetle‐

H0 Wył. Wył. Wył.

H1 Wł. Wył. Wył.

H3 Wł. Wył. Bieg 1 wen‐

H4 Wł. Bieg 1 wen‐

H5 Wł. Bieg 1 wen‐

H6 Wł. Bieg 2 wen‐

Urządzenie rozpoznaje proces gotowania i urucha‐ mia wentylator zgodnie z ustawieniem trybu automa‐ tycznego.

Urządzenie rozpoznaje proces smażenia i urucha‐ mia wentylator zgodnie z ustawieniem trybu automa‐ tycznego.

W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury.

nie auto‐ matyczne

Wł. Bieg 1 wen‐

Gotowa‐

nie

tylatora

Smaże‐

nie

Bieg 1 wen‐ tylatora

tylatora

Bieg 1 wen‐ tylatora

Bieg 2 wen‐ tylatora

Bieg 3 wen‐ tylatora

Zmiana trybu automatycznego

1. Wyłączyć płytę grzejną.

2. Nacisnąć i przytrzymać przez

3 sekundy. Wyświetlacz włączy się i wyłączy.

3. Nacisnąć i przytrzymać przez 3 sekundy.

4. Nacisnąć kilkakrotnie, aż pojawi się

5. Nacisnąć minutnika, aby wybrać tryb automatyczny.

Aby sterować okapem bezpośrednio na panelu okapu, należy wyłączyć automatyczny tryb działania.

Po zakończeniu pieczenia i wyłączeniu płyty grzejnej wentylator okapu może nadal działać przez pewien czas. Po upływie tego czasu system wyłącza wentylator automatycznie i uniemożliwia przypadkowe włączenie wentylatora przez kolejne 30 sekund.

Ręczne sterowanie biegiem wentylatora

Funkcję można również uruchomić ręcznie. W tym celu należy nacisnąć , gdy płyta

grzejna jest włączona. Powoduje to wyłączenie automatycznego działania funkcji i umożliwia ręczne zmianę biegu wentylatora.

Naciśnięcie powoduje zwiększenie obrotów wentylatora na wyższy bieg. Jeśli wentylator pracuje na maksymalnym biegu,

ponowne naciśniecie

powoduje ustawienie biegu wentylatora na wartość 0 i jego wyłączenie. Aby ponownie włączyć

wentylator na biegu 1, należy nacisnąć .

Aby włączyć automatyczny tryb działania funkcji, należy wyłączyć płytę grzejną i włączyć ją ponownie.

Włączanie oświetlenia

Płytę grzejną można ustawić tak, aby oświetlenie włączało się automatycznie przy jej uruchamianiu. W tym celu należy tryb automatyczny ustawić na H1 – H6.

Oświetlenie okapu wyłącza się po 2 minutach od wyłączenia płyty grzejnej.

16 POLSKI

Page 17

7. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Naczynia

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.

Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Aby zapobiec przegrzaniu i poprawić działanie pól grzejnych, naczynie musi być jak najgrubsze i jak najbardziej płaskie.

• Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.

• Należy zawsze uważać, aby nie przesunąć ani nie trzeć naczynia o krawędzie i narożniki szkła , ponieważ może to spowodować odpryśnięcie lub uszkodzenie powierzchni szkła.

Materiał naczyń

• prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).

• nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes jest przyciągany przez dno naczynia.

Wymiary naczyń

• Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń. Prawidłowe wymiary naczyń podano w punkcie „Dane techniczne” > „Specyfikacja pól grzejnych”. Naczynia należy stawiać na środku pola grzejnego.

• Wydajność pola grzejnego zależy od średnicy naczynia. Aby zapewnić optymalny przepływ ciepła należy stosować naczynia o średnicy dna zbliżonej do wielkości pola grzejnego (tj. maksymalnej średnicy naczynia w "Dane techniczne" > "Specyfikacja pól grzejnych").

– Naczynie o dnie mniejszym niż pole

grzejne obierze tylko część emitowanej energii i naczynie nagrzewa się wolniej.

– Ze względów bezpieczeństwa oraz by

uzyskać optymalne efekty pieczenia nie należy używać naczyń większych niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej.

Patrz „Dane techniczne”.

7.2 Odgłosy podczas pracy

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia. Odgłosy z naczyń zależą od materiału naczynia i mocy grzania.

Odgłosy z naczyń:

• trzaski: naczynie wykonane jest z różnych materiałów (konstrukcja wielowarstwowa).

• gwizdanie: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• buczenie: ustawiono wysoką moc grzania.

Odgłosy z płyty grzejnej:

• klikanie: następuje przełączanie elektryczne.

• syczenie, brzęczenie: wentylator pracuje.

• rytmiczny dźwięk: wykryto naczynie.

POLSKI 17

Page 18

7.3 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi timer odliczania czasu. Różnica w czasie pracy zależy od ustawienia mocy grzania i czasu trwania pieczenia.

7.4 Uproszczony przewodnik kulinarny

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest

liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawienie mocy grzania

- 1

1 - 3 Sos holenderski, roztapianie: masła,

2 - 3 Ścinanie: puszyste omlety, smażone

3 - 5 Gotowanie ryżu lub potraw mlecznych,

5 - 7 Gulasz z warzyw, ryb, mięsa. 20 - 45 Dodać kilka łyżek wody. Sprawdzać

7 - 9 Gotowanie ziemniaków i innych wa‐

7 - 9 Gotowanie większych ilości potraw, du‐

9 - 12 Delikatne smażenie: eskalopki, cordon

12 - 13 Intensywne smażenie, placki ziemnia‐

14 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosie

Zastosowanie: Czas

(min)

Podtrzymywanie temperatury potraw. w razie

czekolady, żelatyny.

jajka.

podgrzewanie gotowych potraw.

rzyw na parze.

szenie i zupy.

bleu, kotlety, bryzole, kiełbasa, wątrób‐ ki, zasmażki, jajka, naleśniki, pączki.

czane, steki z polędwicy, steki.

własnym), smażenie frytek.

Gotowanie większej ilości wody. PowerBoost jest wł.

potrzeby

5 - 25 Zamieszać od czasu do czasu.

10 - 40 Należy gotować z założoną pokrywką.

25 - 50 Dodać co najmniej dwukrotnie więcej

20 - 60 Nalać na dno garnka 1-2 cm wody.

60 - 150 Do 3 l wody plus składniki.

w razie potrzeby

5 - 15 Odwracać w razie potrzeby.

Wskazówki

Umieścić pokrywkę na naczyniu.

płynu niż ryżu. Potrawy mleczne mie‐ szać od czasu do czasu.

ilość wody w trakcie tego procesu.

Sprawdzać ilość wody w trakcie tego procesu. Przykryć garnek pokrywką.

Odwracać w razie potrzeby.

7.5 Wskazówki i porady dotyczące korzystania z funkcji Hob²Hood

Obsługa płyty grzejnej za pomocą funkcji:

• Zabezpieczyć panel okapu przed bezpośrednim działaniem promieni słonecznych.

18 POLSKI

• Nie kierować żarówki halogenowej na panel okapu.

• Nie należy zasłaniać panelu sterowania płyty grzejnej.

• Nie zakłócać sygnału między płytą grzejną a okapem (np. poprzez zasłonięcie dłonią, uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja.

Page 19

Poniższy okap jest przykładowy.

8. PIELĘGNACJA I CZYSZCZENIE

Inne urządzenia sterowane zdalnie mogą zakłócać sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob²Hood.

Okapy kuchenne z funkcją Hob²Hood

Pełną ofertę okapów kuchennych współpracujących z tą funkcją można znaleźć w naszej witrynie internetowej dla klientów. Okapy kuchenne Electrolux, które działają z

tą funkcją, muszą posiadać symbol .

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.2 Czyszczenie płyty grzejnej

• Wyjąć natychmiast: stopiony plastik,

8.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować specjalne środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Zawsze używać skrobaka zalecanego do płyt grzejnych o szklanej powierzchni. Skrobak należy stosować wyłącznie jako dodatkowe narzędzie do czyszczenia szkła po czyszczeniu standardowym.

OSTRZEŻENIE!

Do czyszczenia szklanej powierzchni nie wolno używać noży ani innych ostrych, metalowych narzędzi.

• Usuwać, gdy płyta grzejna

• Usunąć błyszczące metaliczne

9. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

folię, sól, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

wystarczająco ostygnie: pierścienie po kamieniu, pierścienie po wodzie, plamy tłuszczu, błyszczące metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

odbarwienia: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

POLSKI 19

Page 20

9.1 Co zrobić, gdy...

Problem Możliwa przyczyna Środek zaradczy

Nie można uruchomić płyty grzej‐ nej ani nią sterować.

Zadziałał bezpiecznik. Sprawdzić, czy bezpiecznik jest przy‐

W ciągu 10 sekund nie ustawiono

Dotknięto jednocześnie 2 lub więcej

Działa funkcja Pauza. Patrz „Pauza”.

Na panelu sterowania znajdują się

Słychać ciągły sygnał dźwiękowy. Nieprawidłowe podłączenie elek‐

Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Gdy płyta grzejna jest wyłączona, rozlega się sygnał dźwiękowy.

Płyta grzejna wyłączy się. Na polu czujnika znajduje się przed‐

Wskaźnik ciepła resztkowego nie włącza się.

Hob²Hood nie działa. Zakryto panel sterowania. Zdjąć przedmiot z panelu sterowania.

Bardzo wysokie naczynie blokuje

Automatyczne podgrzewanie nie działa.

Pole grzejne jest gorące. Odczekać, aż pole grzejne wystarcza‐

Moc grzania przełącza się mię‐ dzy dwoma poziomami.

Panel sterowania staje się gorący w dotyku.

Brak sygnałów dźwiękowych podczas dotykania pól czujników na panelu.

Płyty grzejnej nie podłączono do za‐ silania lub podłączono nieprawidło‐ wo.

mocy grzania.

pól czujników.

plamy wody lub tłuszczu.

tryczne.

Umieszczono coś w jednym lub większej liczbie pól czujników.

miot .

Pole grzejne nie jest gorące, ponie‐ waż działało za krótko lub nastąpiło uszkodzenie czujnika.

sygnał.

Ustawiono najwyższą moc grzania. Maksymalna moc grzania jest równa

Działa funkcja Zarządzanie energią. Patrz „Codzienne użytkowanie”.

Naczynie jest zbyt duże lub ustawio‐ ne zbyt blisko panelu sterowania.

Sygnały dźwiękowe są wyłączone. Włączyć sygnały dźwiękowe. Patrz

Sprawdzić, czy płytę grzejną podłączo‐ no prawidłowo do zasilania.

czyną usterki. Jeżeli nadal będzie do‐ chodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifiko‐ wanym elektrykiem.

Ponownie włączyć płytę grzejną i usta‐ wić moc grzania w ciągu maksymalnie 10 sekund.

Dotknąć tylko jednego pola czujnika.

Wyczyścić panel sterowania.

Odłączyć płytę grzejną od zasilania. Zwrócić się do wykwalifikowanego elektryka, aby sprawdził instalację.

Usunąć przedmiot z pól czujników.

Usunąć przedmiot z pola czujnika.

Jeśli pole grzejne działało wystarczają‐ co długo, aby było gorące, należy skontaktować się z autoryzowanym centrum serwisowym.

Użyć mniejszego naczynia, zmienić pole grzejne lub sterować okapem ręcznie.

mocy uruchamianej funkcji.

jąco ostygnie.

Jeśli to możliwe, duże naczynia należy ustawiać na tylnych polach.

„Codzienne użytkowanie”.

20 POLSKI

Page 21

Problem Możliwa przyczyna Środek zaradczy

Włączy się .

Użyto nieodpowiedniego naczynia. Stosować naczynia odpowiednie do

Średnica dna naczynia jest za mała

Nagrzewanie trwa długo. Zbyt małe naczynie, odbiera tylko

Na wyświetlaczu pojawi się i cyfra.

Działa Blokada uruchomienia lub Blokada.

Brak naczynia na polu grzejnym. Postawić naczynie na polu grzejnym.

dla wybranego pola.

część energii z pola grzejnego.

Wystąpił błąd płyty grzejnej. Wyłączyć płytę grzejną i włączyć po‐

Patrz „Codzienne użytkowanie”.

płyt indukcyjnych. Patrz „Wskazówki i porady”.

Używać naczyń o odpowiednich wy‐ miarach. Patrz „Dane techniczne”.

Aby zapewnić optymalny przepływ ciepła należy stosować naczynia o średnicy dna zbliżonej do wielkości po‐ la grzejnego (tj. maksymalnej średnicy naczynia w "Dane techniczne" > "Spe‐ cyfikacja pól grzejnych").

nownie po 30 sekundach. Jeśli ponow‐ nie wyświetli się , należy odłączyć

płytę grzejną od zasilania. Po upływie 30 sekund ponownie podłączyć płytę. Jeśli problem będzie występował nad‐ al, należy skontaktować się z autory‐ zowanym centrum serwisowym.

9.2 Jeśli nie można znaleźć

rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła ceramicznego (znajdujący się w rogu

powierzchni szklanej) i wyświetlany komunikat o błędzie. Upewnić się, że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacje na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajdują się w broszurze gwarancyjnej.

10. DANE TECHNICZNE

10.1 Tabliczka znamionowa

Model MEXIV800T: Numer produktu (PNC) 949 599 532 00 Typ 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 - 60 Hz Indukcja 7.2 kW Wyprodukowano w: Niemcy

Nr seryjny................. 7.2 kW

ELECTROLUX

POLSKI 21

Page 22

10.2 Parametry pól grzejnych

Pole grzejne Moc znamionowa

(maksymalna moc grzania) [W]

Lewe przednie 2300 3200 10 125 - 210

Lewe tylne 2300 3200 10 125 - 210

Środkowe przednie 1400 2500 4 125 - 145

Prawe tylne 2300 3600 10 205 - 240

Moc pól grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń.

PowerBoost [W] Maksymalny

czas funkcji Po‐ werBoost [min]

średnicy dna zbliżonej do wielkości pola grzejnego (tj. maksymalnej średnicy naczynia podanej w tabeli). Nie stosować naczyń o dnie większym niż pole grzejne.

Średnica naczy‐ nia [mm]

Aby zapewnić optymalny przepływ ciepła i efekty gotowania należy stosować naczynia o

11. EFEKTYWNOŚĆ ENERGETYCZNA

11.1 Informacje o produkcie wedlug rozporządzenia UE w

sprawie ekoprojektu

Dane identyfikacyjne modelu MEXIV800T

Typ płyty grzejnej Płyta grzejna do zabudowy

Liczba pól grzejnych 4

Technologia grzania Płyta indukcyjna

Średnica okrągłych pól grzejnych (Ø) Lewe przednie

Lewe tylne

Środkowe przednie

Prawe tylne

Zużycie energii na pole grzejne (EC electric cooking) Lewe przednie

Lewe tylne

Środkowe przednie

Prawe tylne

Zużycie energii przez płytę grzejną (EC electric hob) 177.9 Wh/kg

21.0 cm

14.5 cm

24.0 cm

179.6 Wh/kg

177.0 Wh/kg

180.2 Wh/kg

174.6 Wh/kg

IEC / EN 60350-2 – elektryczny sprzęt do gotowania do użytku domowego – część 2: Płyty grzejne – metody pomiaru wydajności.

Parametry elektryczne powierzchni grzejnej są odpowiednio oznaczone przy poszczególnych polach grzejnych.

22 POLSKI

11.2 Oszczędzanie energii

Postępując zgodnie z poniższymi wskazówkami, można zaoszczędzić energię podczas codziennego gotowania.

• Podczas podgrzewania wody używać tylko niezbędnej jej ilości.

• Jeśli to możliwe, zawsze zakładać pokrywki na naczynia.

Page 23

• Naczynia stawiać na środku pola grzejnego.

• Wykorzystać ciepło resztkowe, aby utrzymać ciepło potrawy lub ją stopić.

11.3 Informacje o produkcie dotyczące poboru mocy i maksymalnego czasu do osiągnięcia odpowiedniego trybu niskiego poboru mocy

Zużycie energii w trybie wyłączenia 0.3 W

Maksymalny czas potrzebny na automatyczne przejście urządzenia do odpowied‐ niego trybu niskiego poboru mocy

2 min

12. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi.

Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

POLSKI 23

Page 24

701133905-A-072025
