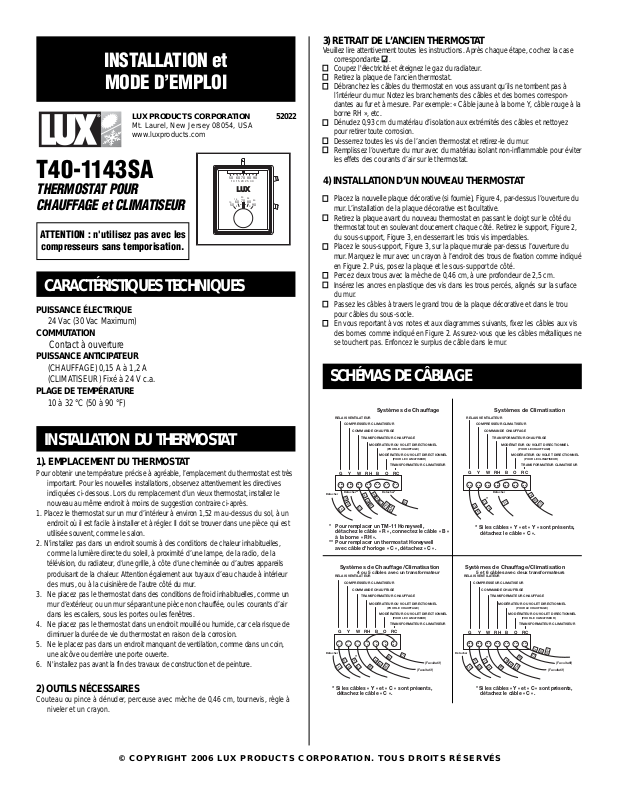

ELECTROLUX LUX T40-1143SA User Manual

LUX

INSTALLATION et

MODE D’EMPLOI

LUX PRODUCTS CORPORATION

Mt. Laurel, New Jersey 08054, USA
www.luxproducts.com

T40-1143SA

THERMOSTAT POUR
CHAUFFAGE et CLIMATISEUR

70 80 90

2060155010 25 30

LUX

20

15

70

10

506090

ATTENTION : n'utilisez pas avec les

compresseurs sans temporisation.

CARACTÉRISTIQUES TECHNIQUES

PUISSANCE ÉLECTRIQUE

24 Vac (30 Vac Maximum)

COMMUTATION

Contact à ouverture

PUISSANCE ANTICIPATEUR

(CHAUFFAGE) 0,15 A à 1,2 A
(CLIMATISEUR) Fixé à 24 V c.a.

PLAGE DE TEMPÉRATURE

10 à 32 °C (50 à 90 °F)

INSTALLATION DU THERMOSTAT

1). EMPLACEMENT DU THERMOSTAT

Pour obtenir une température précise à agréable, l’emplacement du thermostat est très

important. Pour les nouvelles installations, observez attentivement les directives
indiquées ci-dessous. Lors du remplacement d’un vieux thermostat, installez le
nouveau au même endroit à moins de suggestion contraire ci-après.

1. Placez le thermostat sur un mur d’intérieur à environ 1,52 m au-dessus du sol, à un
endroit où il est facile à installer et à régler. Il doit se trouver dans une pièce qui est
utilisée souvent, comme le salon.

2. N'installez pas dans un endroit soumis à des conditions de chaleur inhabituelles,
comme la lumière directe du soleil, à proximité d’une lampe, de la radio, de la
télévision, du radiateur, d’une grille, à côte d’une cheminée ou d’autres appareils
produisant de la chaleur. Attention également aux tuyaux d’eau chaude à intérieur
des murs, ou à la cuisinière de l’autre côté du mur.

3. Ne placez pas le thermostat dans des conditions de froid inhabituelles, comme un
mur d’extérieur, ou un mur séparant une pièce non chauffée, ou les courants d’air
dans les escaliers, sous les portes ou les fenêtres.

4. Ne placez pas le thermostat dans un endroit mouillé ou humide, car cela risque de
diminuer la durée de vie du thermostat en raison de la corrosion.

5. Ne le placez pas dans un endroit manquant de ventilation, comme dans un coin,
une alcôve ou derrière une porte ouverte.

6. N'installez pas avant la fin des travaux de construction et de peinture.

52022

25

30

80

3) RETRAIT DE L’ANCIEN THERMOSTAT

Veuillez lire attentivement toutes les instructions. Après chaque étape, cochez la case

correspondante ■■✓.

■■ Coupez l'électricité et éteignez le gaz du radiateur.

■■ Retirez la plaque de l’ancien thermostat.

■■ Débranchez les câbles du thermostat en vous assurant qu’ils ne tombent pas à

l’intérieur du mur. Notez les branchements des câbles et des bor nes correspon­dantes au fur et à mesure. Par exemple: « Câble jaune à la borne Y, câble rouge à la
borne RH », etc.

■■ Dénudez 0,93 cm du matériau d’isolation aux extrémités des câbles et nettoyez

pour retirer toute corrosion.

■■ Desserrez toutes les vis de l’ancien thermostat et retirez-le du mur.

■■ Remplissez l’ouverture du mur avec du matériau isolant non-inflammable pour éviter

les effets des courants d’air sur le thermostat.

4) INSTALLATION D’UN NOUVEAU THERMOSTAT

■■ Placez la nouvelle plaque décorative (si fournie), Figure 4, par-dessus l’ouverture du

mur. L’installation de la plaque décorative est facultative.

■■ Retirez la plaque avant du nouveau thermostat en passant le doigt sur le côté du

thermostat tout en soulevant doucement chaque côté. Retirez le support, Figure 2,
du sous-support, Figure 3, en desserrant les trois vis imperdables.

■■ Placez le sous-support, Figure 3, sur la plaque murale par-dessus l’ouverture du

mur. Marquez le mur avec un crayon à l’endroit des trous de fixation comme indiqué
en Figure 2. Puis, posez la plaque et le sous-support de côté.

■■ Percez deux trous avec la mèche de 0,46 cm, à une profondeur de 2,5 cm.

■■ Insérez les ancres en plastique des vis dans les trous percés, alignés sur la surface

du mur.

■■ Passez les câbles à travers le grand trou de la plaque décorative et dans le trou

pour câbles du sous-socle.

■■ En vous reportant à vos notes et aux diagrammes suivants, fixez les câbles aux vis

des bornes comme indiqué en Figure 2. Assurez-vous que les câbles métalliques ne
se touchent pas. Enfoncez le surplus de câble dans le mur.

SCHÉMAS DE CÂBLAGE

RELAIS VENTILATEUR

COMPRESSEUR CLIMATISEUR

COMMANDE CHAUFFAGE

TRANSFORMATEUR CHAUFFAGE

MODÉRATEUR OU VOLET DIRECTIONNEL

(POUR LE CHAUFFAGE)

MODÉRATEUR OU VOLET DIRECTIONNEL

TRANSFORMATEUR CLIMATISEUR

GYWRHBORC

Détacher** Détacher*

Détacher

G

C

T

* Pour remplacer un TM-11 Honeywell,

détachez le câble « R », connectez le câble « B »
à la borne « RH ».

** Pour remplacer un thermostat Honeywell

avec câble d'horloge « C », détachez « C ».

Systèmes de Chauffage/Climatisation

RELAIS VENTILATEUR

COMPRESSEUR CLIMATISEUR

COMMANDE CHAUFFAGE

TRANSFORMATEUR CHAUFFAGE

MODÉRATEUR OU VOLET DIRECTIONNEL

(POUR LE CHAUFFAGE)

MODÉRATEUR OU VOLET DIRECTIONNEL

TRANSFORMATEUR CLIMATISEUR

GYWRHBORC

Détacher

F

C

T

Systèmes de Chauffage

(POUR LE CLIMATISEUR)

5

4

V

H

F

W

C

4 ou 5 câbles avec un transformateur

(POUR LE CLIMATISEUR)

*

Y

G

C

W

B

R*

RC

RH

O

B

V

R

RC

(Facultatif)

(Facultatif)

RELAIS VENTILATEUR

COMPRESSEUR CLIMATISEUR

COMMANDE CHAUFFAGE

TRANSFORMATEUR CHAUFFAGE

MODÉRATEUR OU VOLET DIRECTIONNEL

(POUR LE CHAUFFAGE)

MODÉRATEUR OU VOLET DIRECTIONNEL

TRANSFORMATEUR CLIMATISEUR

Détacher

Systèmes de Climatisation

RELAIS VENTILATEUR

COMPRESSEUR CLIMATISEUR

COMMANDE CHAUFFAGE

TRANSFORMATEUR CHAUFFAGE

MODÉRATEUR OU VOLET DIRECTIONNEL

(POUR LE CHAUFFAGE)

MODÉRATEUR OU VOLET DIRECTIONNEL

TRANSFORMATEUR CLIMATISEUR

GYWRHBORC

Systèmes de Chauffage/Climatisation

GYWRHBORC

C

T

(POUR LE CLIMATISEUR)

Détacher

*

C

G

Y

F

*

Si les câbles « Y » et « Y » sont présents,

détachez le câble « C ».

5 et 6 câbles avec deux transformateurs

*

F

C

G

Y

V

R

C

T

(POUR LE CLIMATISEUR)

4

W

C

R

V

R

O

B

A

RH

C
R

(Facultatif)

(Facultatif)

2) OUTILS NÉCESSAIRES

Couteau ou pince à dénuder, perceuse avec mèche de 0,46 cm, tournevis, règle à

niveler et un crayon.

© COPYRIGHT 2006 LUX PRODUCTS CORPORATION. TOUS DROITS RÉSERVÉS

*

Si les câbles « Y » et « C » sont présents,
détachez le câble « C ».

* Si les câbles « Y » et « C » sont présents,

détachez le câble « C ».

Les schémas ci-dessous sont fournis pour les nouvelles installations ou

G
RC

RH

Y

W

UP

horiz

UP

vert

B

A

O

les câbles non référencés.

CONNEXIONS TYPE POUR CHAUFFAGE

24V ET SYSTÈME MILLIVOL

À 2 CÂBLES

GYWRH RCOB

CLAPET

GAZ

TRANSFORMATEUR

24 V c.a.

OU THERMOPILE

110

Figure 8

CHAUFFAGE ET

CLIMATISATION TYPE

(5 CÂBLES)

GYWRH RCOB

CLAPET

VENTILATEUR

GAZ

COMP

CLIMATISATION

TRANSFORMATEUR
CHAUFFAGE 24 VAC

110

Figure 11

CONNEXIONS TYPE POUR CHAUFFAGE

T

À 3 CÂBLES SI LE TROISIÈME CÂBLE

EST LE CÂBLE DE VENTILATEUR

GYWRH RCOB

VENTILATEUR

RETIRER LE

CAVALIER

ENTRE

RH & RC

TRANSFORMATEUR

CLIMATISATION 24 V c.a.

110

CLAPET

GAZ

TRANSFORMATEUR

24 V c.a.

110

Figure 9

GYWRH RCOB

VENTILATEUR

CLIMATISATION.

CÂBLAGE DE POMPE

À CHALEUR (MONO-ÉTAGÉ)

GYWRHBORC

AJOUTER

VENTILATEUR

CAVALIER

ENTRE

Y & W

COMP.

TRANSFORMATEUR

Figure 12

CHAUFFAGE ET

CLIMATISATION TYPE

(4 CÂBLES)

CLAPET

GAZ

COMP

TRANSFORMATEUR
CHAUFFAGE 24 V c.a.

Figure 10

VOLET

DIRECTIONNEL

CHALEUR 24 V c.a.

110

110

ALT.

REMARQUE

Si vous avez un système électrique et que le ventilateur ne fonctionne pas après l'instal-

lation, trouvez le câble jaune installé en usine attaché à la borne "Y" et placez-le sur la borne

"A" du sous-support.

FIGURE 1

PLAQUE AVANT

FIGURE 3

SOUS-SUPPORT

FIGURE 2

SUPPORT

TROUS DE

FIXATION

UP

.2

.1

5

R

.1

E

G

2

N

C

O

Y

L

C

.25

L

E

S

.5

.3

.4

TROUS POUR

LES CABLES

VIS DE BORNE

FIGURE 4

PLAQUE DÉCORATIVE

AANTICIP TEUR

GRAND

ANTICIPATEUR

VIS DE BORNE

TROUS DE

FIXATION

■■ Placez le support, Figure 3, par-dessus le sous-support et fixez-le en serrant les

trois vis imperdables.

■■ Fixez au mur sans serrer en utilisant les deux vis de fixation. Placez une règle à

niveler contre le bas du support, ajustez-le jusqu’à ce qu’il soit à niveau, puis
serrez les vis de fixation pour l’immobiliser.

■■ Trouvez le réglage de l’anticipateur sur l’ancien thermostat. Le réglage sur le

nouveau thermostat devrait être le même. Procédez avec soin en faisant glisser
le grand indicateur, Figure 2, sur le chiffre imprimé voulu de l’anticipateur. S’il
est impossible de déterminer le réglage de l’ancien anticipateur regardez la
commande de gaz sur la chaudière, ou réglez-le sur 6. Lors de la saison de
chauffage, la chaudière doit fonctionner environ 5 fois par heure. Si des
réglages sont nécessaires, déplacez un peu l’indicateur de chaleur de l’antici­pateur et vérifiez à nouveau.

REMARQUE : Réglez l’indicateur sur 1.2 pour les systèmes millivolts.

■■ Fixez la plaque avant, Figure 1, au support.

■■ Remettez l’électricité et le gaz et placez l’indicateur en haut du thermostat sur la

température voulue.

■■ POUR LE CHAUFFAGE : Faites glisser le commutateur sur “Heat” (chauffage).

Placez le commutateur de ventilateur sur “Auto”.

■■ POUR LA CLIMATISATION : Faites glisser le commutateur sur “Cool” (climati-

sation). Placez le commutateur de ventilateur sur “Auto”.

■■ VENTILATEUR : Pour le fonctionnement continu du ventilateur, placez le

commutateur sur “ON”. Pour le fonctionnement automatique, placez le
commutateur de ventilateur sur “Auto”. Le thermostat fera fonctionner le
ventilateur par cycles de “on” (marche) et “off” (arrêt).

Un thermostat peut uniquement contrôler la température à sa

proximité. Si vous trouvez que la température n’est pas confortable à

une certaine distance du thermostat, changez le réglage de manière à

compenser .

ASSISTANCE TECHNIQUE

Si vous rencontrez des problèmes lors de l’installation ou de l’utilisation de
votre thermostat, relisez attentivement les instructions de ce manuel. Si vous
avez besoin d’assistance, veuillez contacter notre Département d’Assistance
Technique au 856-234-8803 aux heures de bureaux habituelles entre 8h00 et
16h30 Heure Est US, du lundi au vendredi. Vous pouvez bénéficier d’une
assistance technique à n’importe quelle heure, jour et nuit sur
http://www.luxproducts.com. Notre site inter net vous fournit les réponses aux
questions techniques les plus fréquentes, et vous permet également d’envoyer
par courriel vos questions à notre support technique.

GARANTIE

Garantie limitée : Si cette unité ne fonctionne pas en raison d'une défectuosité
matérielle ou de main d'oeuvre dans les trois ans suivant la date d'achat, LUX
Products Corporation, à son entière discrétion, la réparera ou la remplacera.
Cette garantie ne couvre pas les dommages causés par un accident, un
mauvais usage ou un défaut de suivre les instructions d'installation. Les
garanties implicites sont limitées à une durée de trois ans à compter de la date
d'achat d'origine. Certains états ne permettent pas les limitations de temps sur
les garanties, ainsi cette limite pourrait ne pas s'appliquer. Veuillez retourner
toutes les pièces défectueuses au détaillant participant, celui-là même ou
l'achat a été effectué, accompagnées des preuves d'achat. Veuillez vous
reporter à la section "ASSISTANCE TECHNIQUE" avant de retourner votre
thermostat. L'acheteur assume tous les risques et responsabilités des
dommages accessoires et indirects résultant de l'installation et de l'utilisation
de cette unité. Certains états ne permettent pas l'exclusion des dommages
accessoires ou indirects, ainsi cette exclusion pourrait ne pas s'appliquer.
Cette garantie vous donne des droits légaux spécifiques et il se pourrait que
vous ayez d'autres droits, lesquels varient d'un état à l'autre. Applicable aux
États-Unis d'Amérique seulement.

NOTICE DE

RECYCLAGE

Ce produit ne contient pas de mercure. Cependant, ce produit
pourrait remplacer une unité contenant du mercure et ne
devrait pas être jeté aux ordures. Contactez les autorités locales
concernées pour l’élimination appropriée des déchets de
mercure dans un tube de verre scellé. Pour toutes vos éventuelles
questions, veuillez appeler le numéro [phone].
