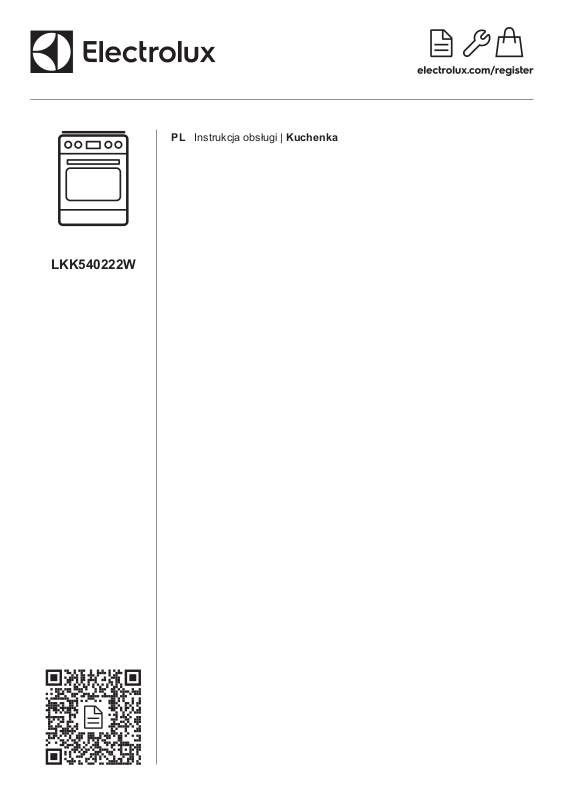

Page 1

LKK540222W

PL Instrukcja obsługi | Kuchenka

Page 2

Witamy w Electrolux! Dziękujemy za wybór naszego urządzenia.

Można uzyskać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................2

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.........................................5

3. INSTALACJA...................................................................................................8

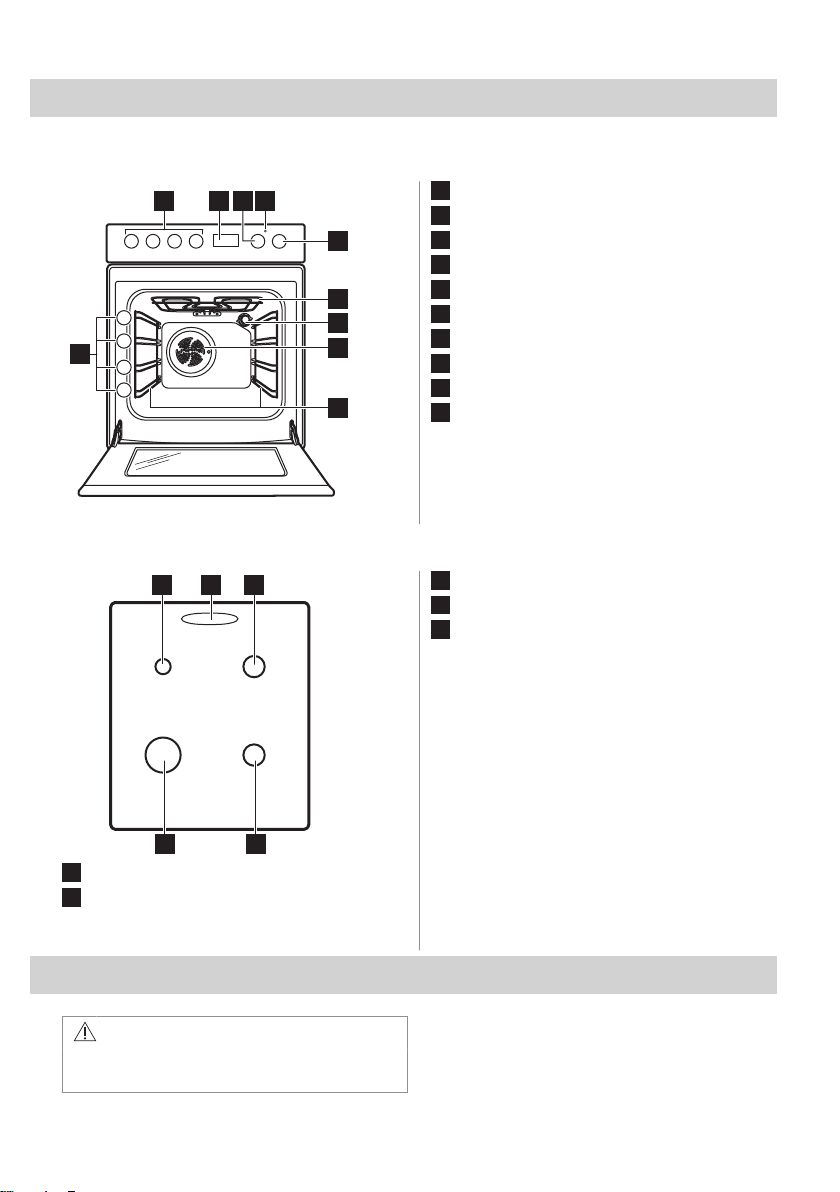

4. OPIS URZĄDZENIA......................................................................................15

5. PRZED PIERWSZYM UŻYCIEM.................................................................. 15

6. PŁYTA GRZEJNA – CODZIENNA EKSPLOATACJA................................... 16

7. PŁYTA GRZEJNA – WSKAZÓWKI I PORADY.............................................18

8. PŁYTA GRZEJNA – KONSERWACJA I CZYSZCZENIE..............................18

9. PIEKARNIK – CODZIENNA EKSPLOATACJA ............................................ 19

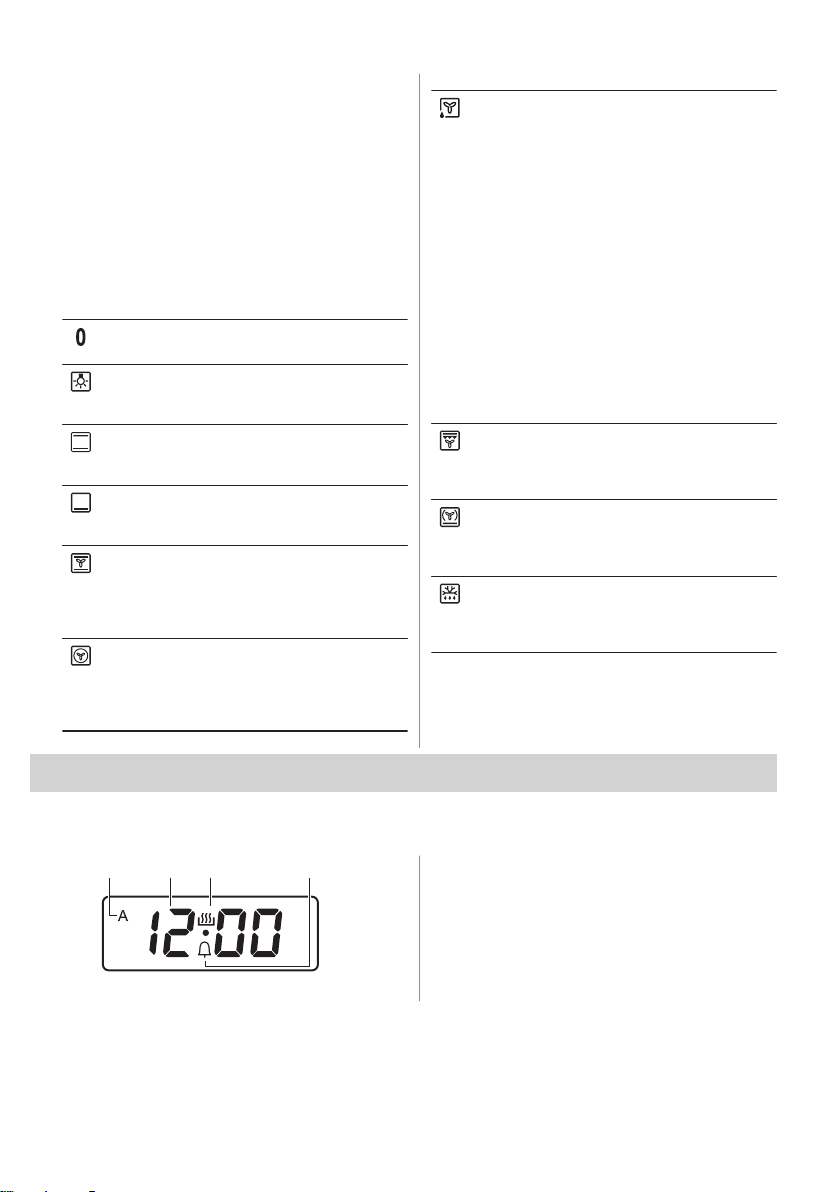

10. PIEKARNIK – FUNKCJE ZEGARA............................................................. 20

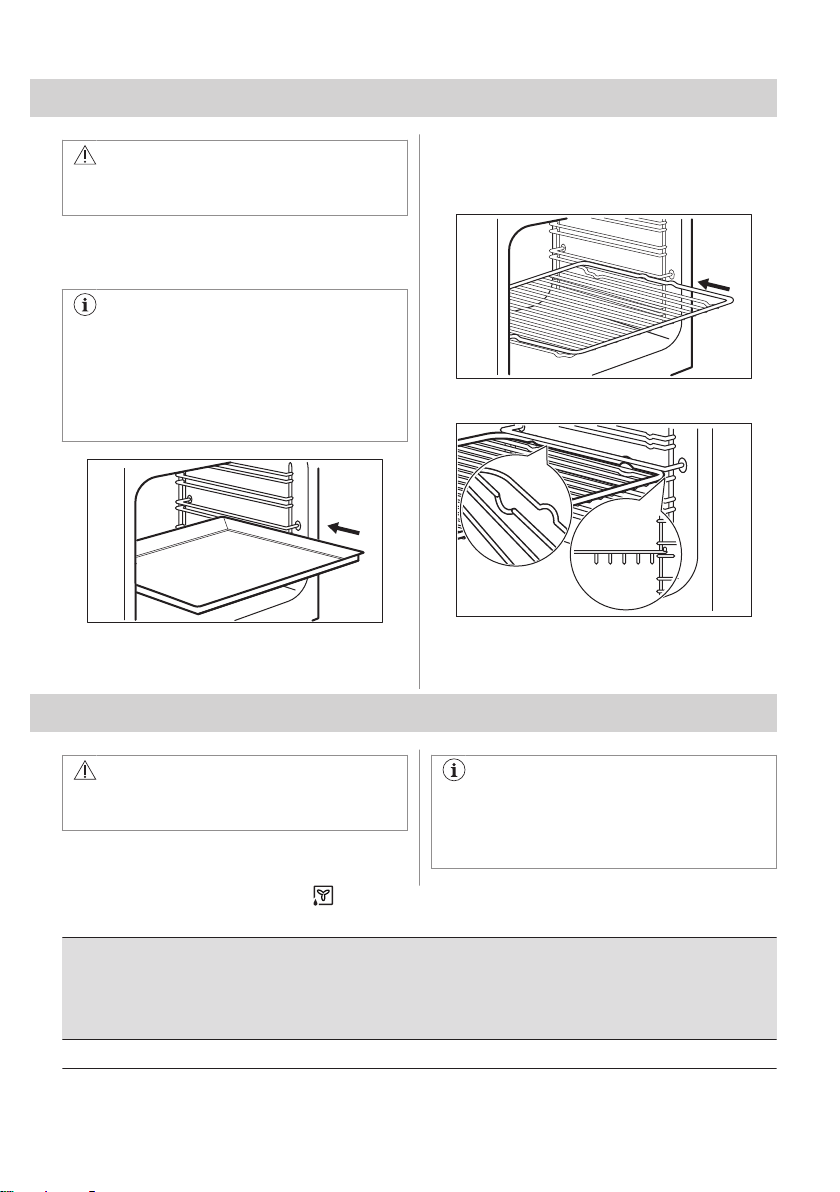

11. PIEKARNIK – KORZYSTANIE Z AKCESORIÓW....................................... 22

12. PIEKARNIK – WSKAZÓWKI I PORADY.....................................................22

13. PIEKARNIK – KONSERWACJA I CZYSZCZENIE......................................25

14. ROZWIĄZYWANIE PROBLEMÓW.............................................................27

15. EFEKTYWNOŚĆ ENERGETYCZNA.......................................................... 28

16. OCHRONA ŚRODOWISKA........................................................................ 30

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia,

2 POLSKI

Page 3

jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• Instalować to urządzenie i wymieniać jego przewód zasilający mogą wyłącznie osoby o odpowiednich kwalifikacjach.

• Urządzenie jest przeznaczone do użytku na wysokości do 2000 m nad poziomem morza.

• Urządzenie nie jest przeznaczone do użytkowania na statkach, łodziach ani okrętach.

• Aby uniknąć przegrzania urządzenia, nie wolno instalować go za drzwiami dekoracyjnymi.

• Nie instalować urządzenia na platformie.

POLSKI 3

Page 4

• Nie używać urządzenia z zewnętrznym zegarem ani oddzielnym systemem zdalnego sterowania.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.

• Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą.

• PRZESTROGA: Gotowanie powinno odbywać się pod nadzorem. Należy zapewnić stały nadzór nad krótkim gotowaniem.

• OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.

• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.

• Do czyszczenia szyb w drzwiach lub szkła w uchylnych pokrywach płyty grzejnej nie należy ściernych środków czyszczących ani ostrych, metalowych myjek, ponieważ mogą one porysować powierzchnię, co może skutkować pęknięciem szkła.

• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.

• Do wyjmowania lub wkładania akcesoriów i naczyń należy zawsze używać rękawic kuchennych.

• Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od zasilania.

• OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie jest wyłączone, aby uniknąć porażenia prądem elektrycznym.

• Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna

4 POLSKI

Page 5

wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

• Zachować ostrożność, dotykając szuflady. Może się ona nagrzewać.

• Aby wymontować prowadnice blach, należy najpierw pociągnąć ich przednią część, a następnie odciągnąć tylną od ścianek bocznych. Zamontować prowadnice blach w odwrotnej kolejności.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub wskazanych jako odpowiednie przez producenta urządzenia w instrukcji obsługi, lub dostarczonych razem z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

To urządzenie jest przeznaczone na

następujące rynki: PL

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nigdy nie ciągnąć urządzenia za uchwyt.

• Szafka kuchenna i wnęka na urządzenie muszą mieć odpowiednie wymiary.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Niektóre elementy urządzenia przewodzą prąd. Należy zabudować urządzenie, aby zakryć części, których dotknięcie mogłoby być niebezpieczne.

• Boki urządzenia powinny sąsiadować z urządzeniami lub meblami o tej samej wysokości.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

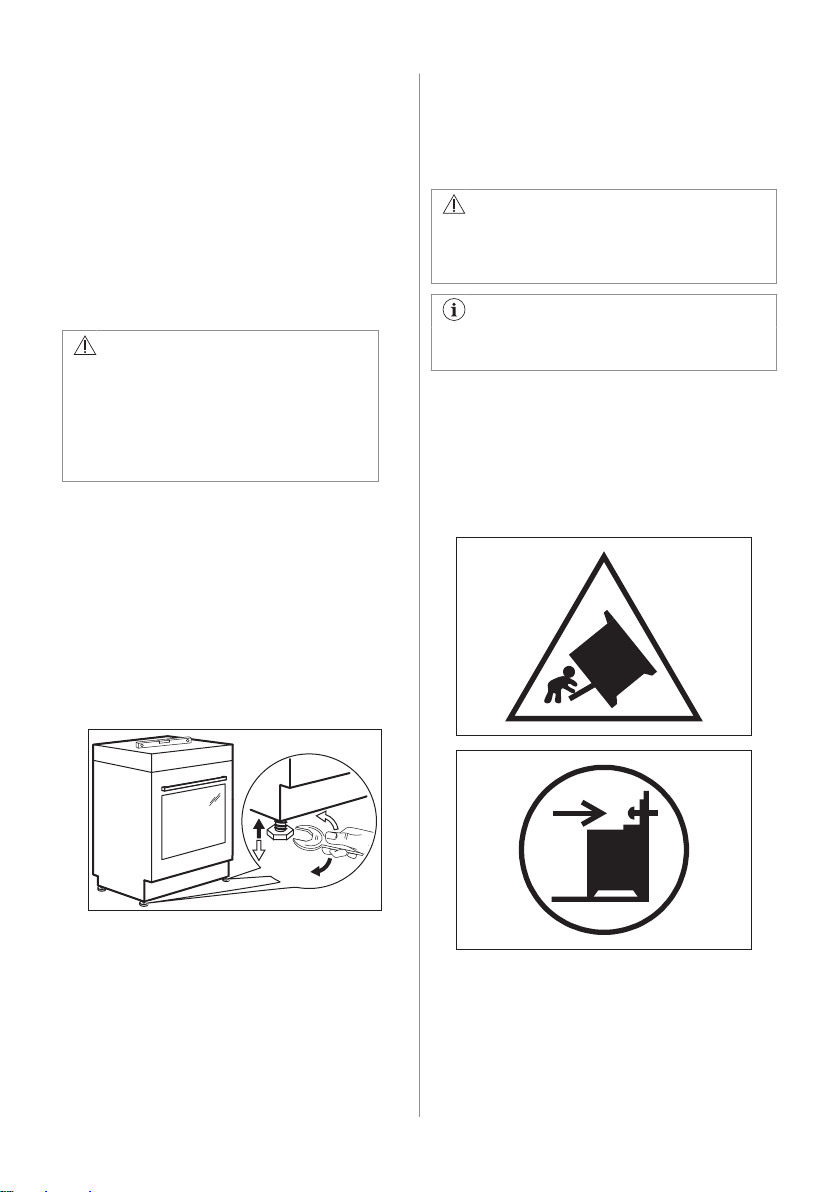

• Aby zapobiec przewróceniu się urządzenia, należy je odpowiednio ustabilizować. Patrz rozdział Instalacja.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

POLSKI 5

Page 6

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Przed podłączeniem wtyczki przewodu zasilającego do gniazda elektrycznego należy całkowicie zamknąć drzwi urządzenia.

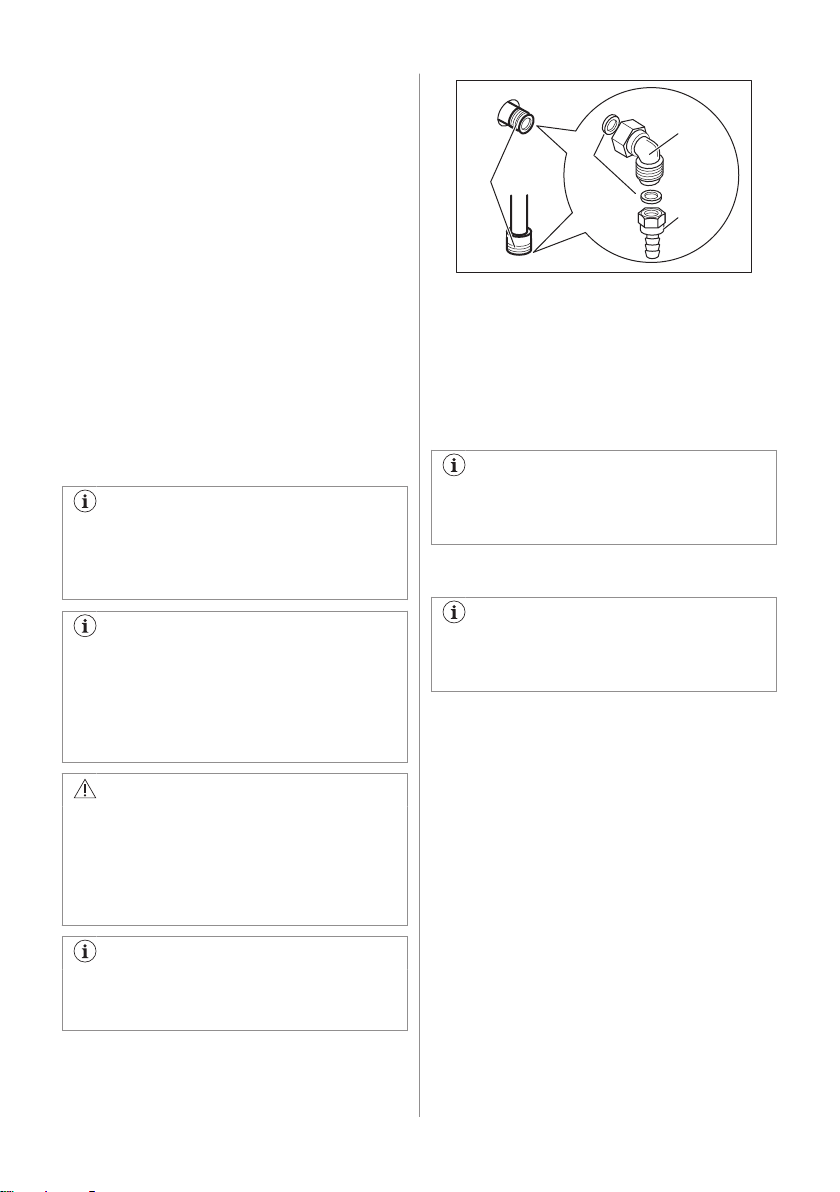

2.3 Podłączenie do instalacji

gazowej

• Podłączenie urządzenia do instalacji gazowej musi wykonać wykwalifikowana osoba.

• Przed przystąpieniem do instalacji należy upewnić się, że urządzenie jest

dostosowane do miejscowych warunków zasilania (rodzaju i ciśnienia gazu).

• Upewnić się, że wokół urządzenia zapewniona jest cyrkulacja powietrza.

• Informacje dotyczące zasilania gazem znajdują się na tabliczce znamionowej.

• Urządzenie nie jest podłączone do wyciągu gazów spalinowych. Podłączyć urządzenie zgodnie z aktualnie obowiązującymi przepisami dotyczącymi instalacji. Postępować zgodnie z wymogami dotyczącymi zapewnienia odpowiedniej wentylacji.

2.4 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń i oparzeniem. Zagrożenie porażeniem prądem.

UWAGA!

Korzystanie z gazowego urządzenia do gotowania wiąże się z wytworzeniem ciepła, wilgoci i produktów spalania w pomieszczeniu, w którym jest zainstalowane. Prosimy upewnić się, że kuchnia jest dobrze wietrzona, szczególnie gdy korzysta się z tego urządzenia. Przy długotrwałym, intensywnym użytkowaniu tego urządzenia może być potrzebna dodatkowa wentylacja, na przykład wydajniejsza wentylacja mechaniczna lub dodatkowa wentylacja w celu bezpiecznego usunięcia produktów spalania na zewnątrz (zewnętrznego), zapewniająca jednocześnie wymianę powietrza w pomieszczeniu. Przed zainstalowaniem dodatkowej wentylacji należy skonsultować się z odpowiednio wykwalifikowaną osobą.

• Nie zmieniać parametrów technicznych urządzenia.

• Upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać urządzenia bez nadzoru podczas pracy.

• Wyłączyć urządzenie po każdym użyciu.

6 POLSKI

Page 7

• Zachować ostrożność podczas otwierania drzwi, gdy urządzenie pracuje. Może dojść do uwolnienia gorącego powietrza.

• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.

• Nie używać folii aluminiowej ani innych materiałów pomiędzy powierzchnią gotowania a naczyniami, chyba że producent tego urządzenia określi inaczej.

• Należy stosować wyłącznie akcesoria zalecane do tego urządzenia przez producenta.

• Zawsze używać naczyń szklanych i słoików dopuszczonych do pasteryzowania.

OSTRZEŻENIE!

Ryzyko pożaru i wybuchu.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.

• Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju.

• Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

• Podczas otwierania drzwi urządzenia nie wolno dopuszczać do kontaktu iskier lub otwartego płomienia z urządzeniem.

• Ostrożnie otworzyć drzwi urządzenia. Stosowanie składników zawierających alkohol może powodować zmieszanie alkoholu i powietrza.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Aby zapobiec uszkodzeniu lub przebarwieniu się emalii:

– Nie umieszczać naczyń ani innych

przedmiotów bezpośrednio na dnie urządzenia.

– Nie kłaść folii aluminiowej

bezpośrednio na dnie komory.

– Nie wlewać wody bezpośrednio do

gorącego urządzenia.

– Nie należy pozostawiać wilgotnych

naczyń ani potraw w urządzeniu po zakończeniu pieczenia.

– Podczas wyjmowania lub wyjmowania

akcesoriów należy zachować ostrożność.

• Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia.

• Do pieczenia wilgotnych ciast użyć głębokiej blachy. Soki owocowe powodują trwałe plamy.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie dopuszczać do wygotowania się potrawy.

• Należy uważać, aby nie dopuścić do upadku przedmiotów lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.

• Nigdy nie zostawiać włączonego palnika bez naczynia lub z pustym naczyniem.

• Naczynia żeliwne, aluminiowe lub ze zniszczonym dnem mogą spowodować zarysowanie. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

• Zapewnić odpowiednią wentylację w pomieszczeniu, w którym zainstalowano urządzenie.

• Używać wyłącznie naczyń o odpowiednich kształtach i średnicy większej niż średnica palników.

• Należy upewnić się, że płomień nie zgasł po przekręceniu pokrętła z położenia maksymalnego do minimalnego.

• Nie instalować dyfuzora płomienia na palniku.

2.5 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia.

• Przed przystąpieniem do konserwacji wyłączyć urządzenie. Wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

• Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięciem szyb w drzwiach urządzenia.

POLSKI 7

Page 8

• Jeśli szyba pęknie, należy ją niezwłocznie wymienić. Należy skontaktować się z autoryzowanym centrum serwisowym.

• Przy zdejmowaniu drzwi urządzenia należy zachować ostrożność. Drzwi są ciężkie!

• Pozostałości tłuszczu lub potraw w urządzeniu mogą stać się przyczyną pożaru.

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

• W przypadku stosowania aerozolu do piekarników należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na opakowaniu.

• Nie używać detergentów do czyszczenia emalii katalitycznej (jeśli dotyczy).

• Nie myć palników w zmywarce.

2.6 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy

w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

• Ten produkt zawiera źródło światła o klasie efektywności energetycznej G.

• Używać wyłącznie żarówek tego samego typu.

2.7 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

• Należy stosować wyłącznie oryginalne części zamienne.

2.8 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

• Spłaszczyć zewnętrzne rury gazowe.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8 POLSKI

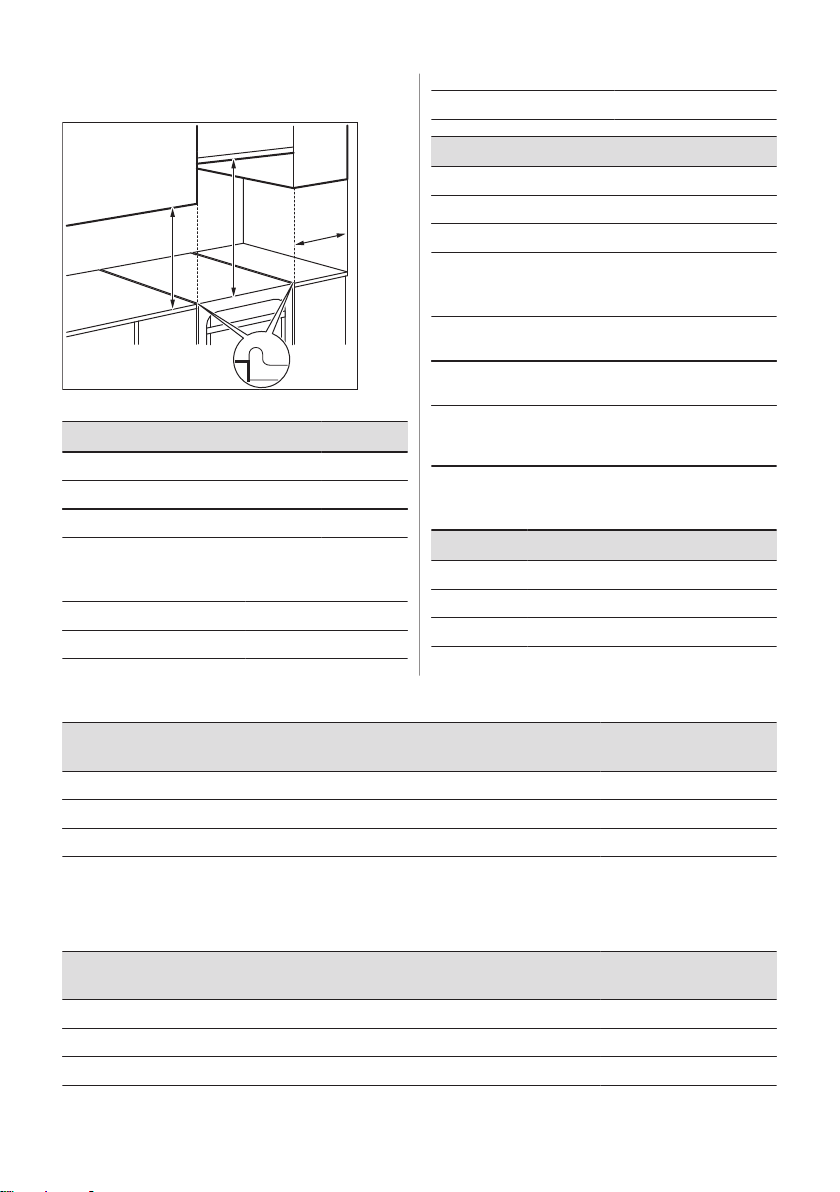

3.1 Umiejscowienie urządzenia

Nie instalować kuchenki w pobliżu zlewu ani szafki ze zlewem. Do przestrzeni pomiędzy boczną ścianką a szafką może przedostać się wilgoć / krople wody, co z czasem może uszkodzić farbę bocznej ścianki.

Urządzenie wolnostojące można zainstalować z szafkami po jednej lub dwóch stronach i w rogu.

Page 9

W tabeli znajdują się minimalne odległości do

montażu.

Klasa urządzenia: 1

Wymiar mm

Wysokość 855

Szerokość 500

Głębokość 600

3.3 Inne dane techniczne

Minimalne odległości

Wymiar mm

A 400

B 650

C 150

Kategoria urządzenia:

Parametry ga‐ zu:

Gaz zamien‐ nik:

3.4 Średnice obejścia

II2ELsLw3B/P

G20 (2E) 20 mbar

G2.350 (2Ls) 13 mbar G27 (2Lw) 20 mbar G30 (3B/P) 37 mbar

PALNIK Ø OBEJŚCIE 1/100 mm

3.2 Dane techniczne

Napięcie 230 V

Częstotliwość 50 - 60 Hz

Mały palnik 25

Średni palnik 30

Duży palnik 38

3.5 Palniki na GAZ ZIEMNY G2.350 13 mbar

PALNIK MOC NORMALNA

Duży palnik 2.7 0.72 180

Średni palnik 2.0 0.43 150

Mały palnik 0.95 0.35 105

Zestaw montażowy można zamówić w autoryzowanym punkcie serwisowym.

MOC MINIMALNA kW OZNACZENIE DYSZY

1/100 mm

3.6 Palniki na GAZ ZIEMNY G20 20 mbar

PALNIK MOC NORMALNA

Duży palnik 2.9 0.80 119

Średni palnik 1.85 0.43 96

Mały palnik 0.95 0.35 70

MOC MINIMALNA kW OZNACZENIE DYSZY

1/100 mm

POLSKI 9

Page 10

3.7 Palniki na GAZ ZIEMNY G27 20 mbar

PALNIK MOC NORMALNA

Duży palnik 2.8 0.72 133

Średni palnik 1.85 0.45 111

Mały palnik 0.85 0.35 74

MOC MINIMALNA kW OZNACZENIE DYSZY

1/100 mm

Zestaw montażowy można zamówić w autoryzowanym punkcie serwisowym.

3.8 Palniki na gaz LPG G30 37 mbar

PALNIK MOC NOR‐

MALNA kW

Duży palnik 2.7 0.72 77 196

Średni palnik 1.9 0.43 65 138

Mały palnik 0.8 0.35 43 58

3.9 Podłączenie do instalacji gazowej

OSTRZEŻENIE!

Przed podłączeniem gazu należy odłączyć urządzenie od zasilania lub wyłączyć bezpiecznik w skrzynce bezpieczników. Zamknąć główny zawór dopływu gazu.

Należy zastosować połączenia sztywne lub elastyczny wąż ze stali nierdzewnej, zgodnie z obowiązującymi przepisami. Stosując elastyczne węże z oplotem metalowym, należy zadbać o to, aby nie stykały się one z ruchomymi częściami ani nie uległy zgnieceniu.

MOC MINIMALNAkWOZNACZENIE

DYSZY 1/100

OSTRZEŻENIE!

Rura przyłączeniowa gazu nie może dotykać części urządzenia pokazanej na ilustracji.

OSTRZEŻENIE!

Po zakończeniu instalacji upewnić się, że uszczelka każdego z połączeń jest szczelna. Aby sprawdzić uszczelkę, należy użyć roztworu mydła, a nie płomienia.

3.10 Połączenie elastycznych

przewodów niemetalowych

Jeśli jest łatwy dostęp do połączenia, można użyć przewodu elastycznego. Przewód elastyczny musi być szczelnie przymocowany za pomocą obejm.

W instalacji należy zawsze używać uchwytu przewodu i uszczelki. Elastycznego przewodu można użyć, gdy:

• nie będzie nagrzewać się do temperatury powyżej 30 °C;

• nie jest dłuższy niż 1500 mm;

• nie ma nigdzie zwężenia;

• nie jest skręcony ani napięty;

ZNAMIONOWY

PRZEPŁYW GAZU

g/h

10 POLSKI

Page 11

• nie styka się z ostrymi krawędziami ani

narożnikami;

• łatwo skontrolować jego stan. Podczas kontroli przewodu elastycznego należy upewnić się, że:

• nie wykazuje pęknięć, nacięć, śladów przypaleń na obu końcach oraz na całej długości;

• materiał nie jest stwardniały i wykazuje prawidłową elastyczność;

• zaciski mocujące nie są zardzewiałe;

• termin ważności nie upłynął.

Jeśli widoczna jest jedna lub więcej usterek, nie należy naprawiać przewodu, lecz go wymienić.

Elementy zasilania gazem znajdują się z tyłu panelu sterowania.

3.11 Dostosowanie do różnych

rodzajów gazu

Dostosowanie urządzenia do spalania dostępnego rodzaju gazu powinna wykonać wyłącznie osoba posiadająca odpowiednie uprawnienia.

A. Punkt przyłączenia gazu (w urządzeniu

jest tylko jedno złącze)

B. Uszczelka C. Kolanko D. Króciec do podłączenia węża do gazu

płynnego

3.12 Przestawienie na gaz G 2.350

W celu przestawienia na gaz G 2.350 prosimy skontaktować się z autoryzowanym punktem serwisowym.

3.13 Przestawienia na gaz G27

Jeśli urządzenie jest przystosowane do zasilania gazem ziemnym, można je przestawić na gaz płynny, stosując odpowiednie dysze. Należy ustawić odpowiedni przepływ gazu.

OSTRZEŻENIE!

Przed wymianą dysz należy ustawić pokrętła regulacji gazu w położeniu wyłączenia. Odłączyć urządzenie od zasilania. Zaczekać, aż urządzenie ostygnie. Występuje zagrożenie odniesieniem obrażeń.

Urządzenie jest ustawione na domyślny rodzaj gazu. Podczas zmiany ustawienia należy zawsze stosować uszczelkę.

W celu przestawienia na gaz G27 prosimy o kontakt z autoryzowanym punktem serwisowym.

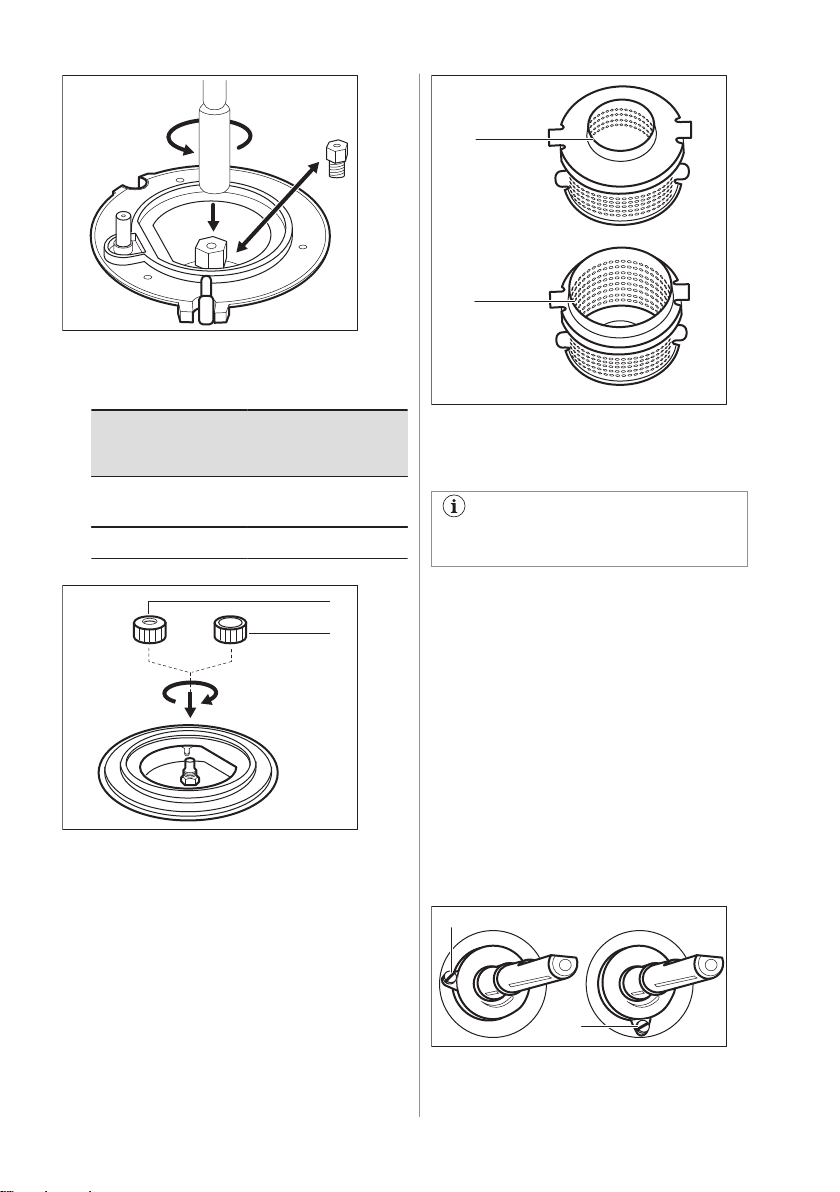

3.14 Wymiana dysz płyty grzejnej

Wymienić dysze w przypadku zmiany rodzaju gazu.

1. Zdjąć ruszty.

2. Zdjąć pokrywki i głowice palnika.

3. Wymontować dysze kluczem nasadowym

4. Dysze należy wymieniać na dysze odpowiednie dla stosowanego rodzaju gazu.

POLSKI 11

Page 12

5. Aby zmienić ustawienie na gaz G2.350,

do dysz głównych należy przymocować regulator dopływu powietrza.

Średnica regu‐ latora przepły‐ wu powietrza

10 mm (A)

16 mm (B)

Rodzaj palnika

• średni palnik

• mały palnik

• duży palnik

Dokręcić regulatory powietrza jak najmocniej.

6. Wymienić tabliczkę znamionową (znajdującą się obok rury przyłączeniowej gazu) na nowy rodzaj gazu.

Tabliczka znajduje się w torbie dołączonej do urządzenia.

Jeśli ciśnienie gazu zasilającego nie jest stałe lub różni się od wymaganego ciśnienia, należy zainstalować odpowiedni regulator ciśnienia na rurze doprowadzającej gaz.

3.15 Ustawianie minimalnego

poziomu gazu w palniku płyty grzejnej

1. Odłączyć urządzenie od źródła zasilania.

2. Zdemontować pokrętło płyty grzejnej.

Jeśli nie ma dostępu do śruby regulacyjnej obejścia, zdjąć panel sterowania przed rozpoczęciem regulacji.

3. Małym, płaskim śrubokrętem ustawić śrubę regulacyjną A. Położenie śruby regulacyjnej A zależy od modelu.

12 POLSKI

Page 13

Zmiana z gazu ziemnego na gaz płynny

1. Dokręcić śrubę regulacyjną do oporu.

2. Ponownie założyć pokrętło.

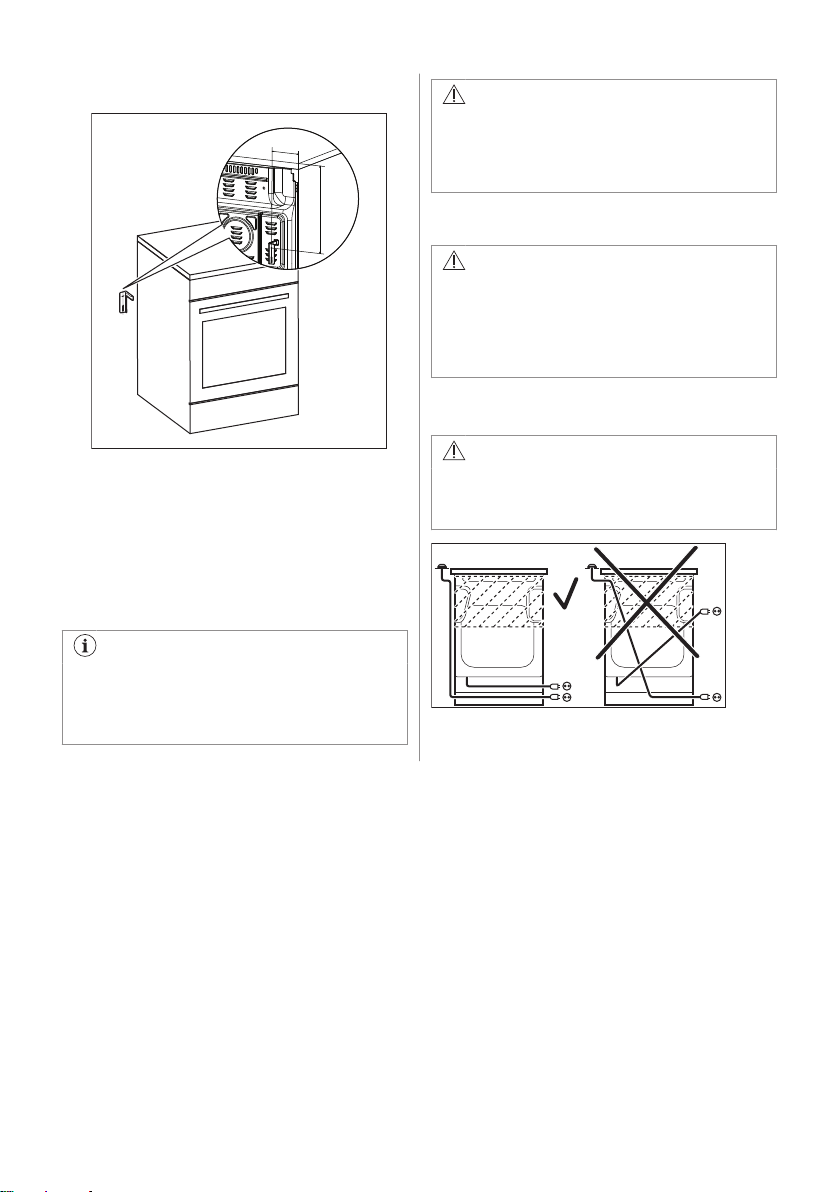

3.17 Zabezpieczenie przed

wywróceniem

Przed zamocowaniem zabezpieczenia przed wywróceniem należy ustawić odpowiednią wysokość i obszar dla urządzenia.

Zmiana z gazu płynnego na gaz ziemny

1. Odkręcić śrubę regulacyjną obejścia A o około jeden obrót.

2. Założyć pokrętło płyty grzejnej.

3. Podłączyć urządzenie do zasilania.

OSTRZEŻENIE!

Wtyczkę urządzenia można podłączyć do gniazda elektrycznego dopiero wtedy, gdy wszystkie części zostaną zamontowane na swoich miejscach. Występuje zagrożenie skaleczeniem.

4. Zapalić palnik. Patrz rozdział „Płyta grzejna – codzienne użytkowanie”.

5. Ustawić pokrętło płyty grzejnej w pozycji minimalnego płomienia.

6. Ponownie zdjąć pokrętło płyty grzejnej.

7. Powoli dokręcać śrubę regulacyjną

obejścia, aż płomień osiągnie minimalną wysokość i będzie stabilny.

8. Założyć pokrętło płyty grzejnej.

3.16 Poziomowanie urządzenia

UWAGA!

Upewnić się, że zabezpieczenie przed wywróceniem jest ustawione na odpowiedniej wysokości.

Upewnić się, że powierzchnia za urządzeniem jest gładka.

Należy zamontować zabezpieczenie przed wywróceniem. W przeciwnym razie urządzenie może się wywrócić.

Urządzenie ma symbol pokazany na rysunku (jeśli dotyczy), który przypomina o konieczności zainstalowania zabezpieczenia przed wywróceniem.

W celu ustawienia górnej powierzchni urządzenia na równi z przylegającymi powierzchniami należy użyć regulowanych nóżek umieszczonych na dole urządzenia.

1. Zamontować zabezpieczenie przed wywróceniem B - 328 mm poniżej górnej powierzchni urządzenia i A - 67 mm od bocznej krawędzi urządzenia w okrągłym otworze uchwytu. Przykręcić uchwyt do

POLSKI 13

Page 14

stabilnego materiału lub zastosować

odpowiednie wzmocnienie (ściany).

2. Otwór znajduje się po lewej stronie z tyłu urządzenia. Unieść przednią część urządzenia i postawić je na środku przestrzeni między szafkami. Jeśli przestrzeń między szafkami jest większa niż szerokość urządzenia, należy dokonać regulacji bocznego wymiaru w celu wyśrodkowania urządzenia.

UWAGA!

Jeśli przestrzeń między szafkami jest większa niż szerokość urządzenia, należy dokonać regulacji bocznego wymiaru do środka urządzenia.

3.18 Instalacja elektryczna

OSTRZEŻENIE!

Producent nie ponosi odpowiedzialności za nieprzestrzeganie zaleceń dotyczących bezpieczeństwa zawartych w rozdziałach poświęconych bezpieczeństwu.

Urządzenie wyposażono w przewód zasilający oraz wtyczkę.

OSTRZEŻENIE!

Przewód zasilający nie może dotykać części urządzenia zaciemnionej na ilustracji.

Instalując kuchenkę o innym wymiarze, należy prawidłowo odpowiednio wyregulować zabezpieczenie przed wywróceniem.

14 POLSKI

Page 15

4. OPIS URZĄDZENIA

1 3 4

1 2 3

5 4

4.1 Ogólne informacje

4.2 Układ powierzchni gotowania

Palnik mały

Wylot pary – liczba i położenie zależą od

modelu

Pokrętła płyty grzejnej

Sterowanie elektroniczne

Pokrętło regulacji temperatury

Wskaźnik/symbol temperatury

Pokrętło wyboru funkcji piekarnika

Grzałka

Lampa

Wentylator

Prowadnice blach, wyjmowane

Poziomy umieszczania potraw

Palnik średni

Palnik duży

4.3 Akcesoria

• Ruszt Do naczyń, form do ciast, pieczeni.

• Blacha do pieczenia ciasta Do ciast i ciasteczek.

• Głęboka blacha Do pieczenia ciasta i mięsa lub do zbierania tłuszczu.

• Opcjonalne prowadnice teleskopowe Do półek i blach. Można je zamówić oddzielnie.

• Szuflada do przechowywania Szuflada znajduje się poniżej komory piekarnika.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

POLSKI 15

Page 16

5.1 Wstępne nagrzewanie i czyszczenie

Przed pierwszym użyciem urządzenia i kontaktem z żywnością należy wstępnie rozgrzać puste urządzenie. Urządzenie może emitować nieprzyjemny zapach i dym. Przewietrzyć pomieszczenie podczas wstępnego nagrzewania.

1. Wyjąć z urządzenia wszystkie akcesoria i wsporniki.

2. Ustawić funkcję . Ustawić maksymalną temperaturę. Pozostawić urządzenie włączone na 1godz.

3. Wybrać funkcję . . Ustawić maksymalną temperaturę. Maksymalna temperatura dla tej funkcji wynosi 210°C.Pozostawić włączone urządzenie na 15 min.

4. Wybrać funkcję maksymalną temperaturę. Pozostawić włączone urządzenie na 15 min.

5. Wyłączyć urządzenie i odczekać, aż ostygnie.

6. Urządzenie i akcesoria należy czyścić tylko ściereczką z mikrofibry, używając ciepłej wody z łagodnym detergentem.

7. Umieścić akcesoria i wyjmowane wsporniki z powrotem w pierwotnym położeniu.

. . Ustawić

1. Nacisnąć przycisk wyboru .

Włączy się symbol aktywnego zegara.

2. Nacisnąć przycisk lub , aby ustawić aktualną godzinę.

Po upływie około pięciu sekund miganie ustanie, a na wyświetlaczu będzie widoczna ustawiona aktualna godzina. Aby zmienić ustawioną godzinę, włączyć

urządzenie i nacisnąć jednocześnie i lub . Gdy miga dwukropek między wskazaniem godzin i minut, nacisnąć lub , aby

ustawić nową godzinę.

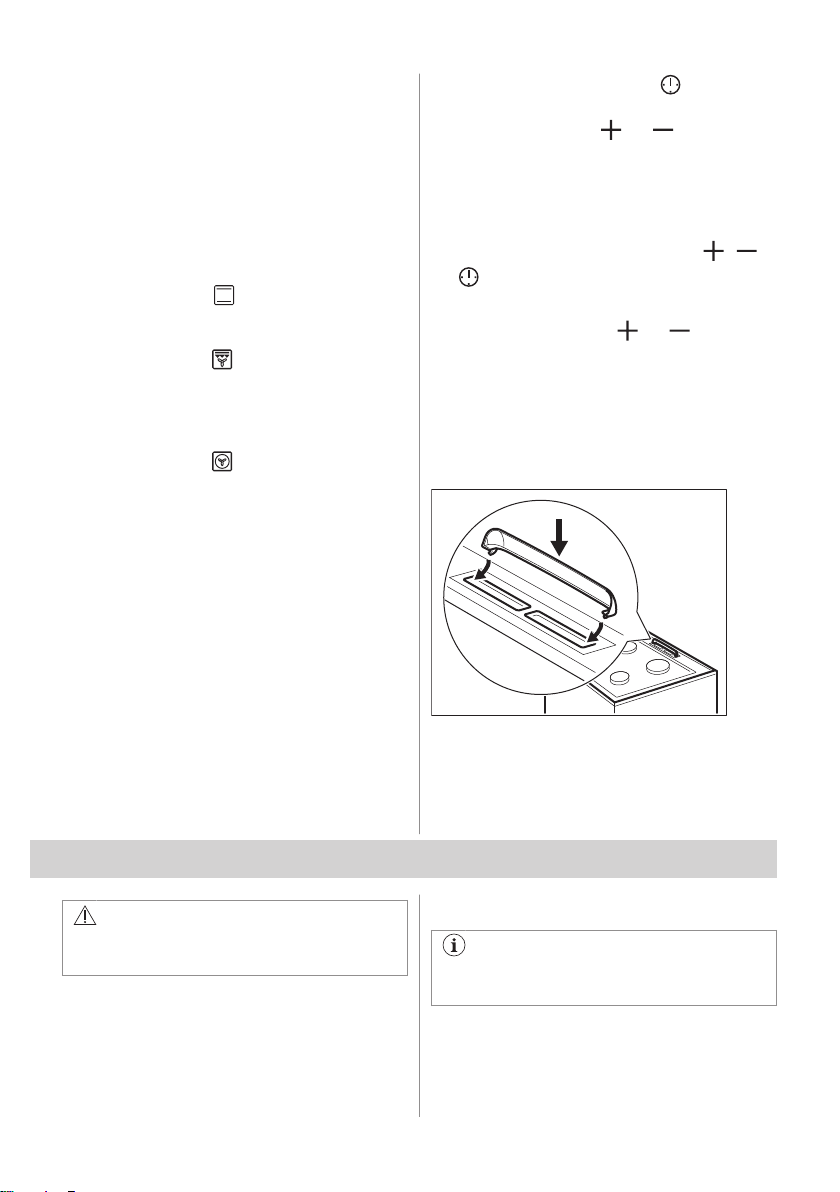

5.3 Instalacja osłony wylotu pary

1. Umieścić zaczepy osłony pod przednią

krawędzią otworów wylotu pary.

2. Docisnąć tylną krawędź, aby zablokować pokrywę.

5.2 Ustawianie czasu

Przed użyciem piekarnika należy ustawić czas.

Po podłączeniu urządzenia do zasilania lub w przypadku przerwy w dostawie energii, wyświetlacz zacznie migać automatycznie.

6. PŁYTA GRZEJNA – CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

16 POLSKI

6.1 Zapalanie palnika płyty grzejnej

Palnik należy zapalić przed postawieniem na nim naczynia.

Page 17

OSTRZEŻENIE!

Podczas korzystania z otwartego płomienia w kuchni należy zachować szczególną ostrożność. Producent nie ponosi żadnej odpowiedzialności w przypadku niewłaściwego obchodzenia się z ogniem.

1. Obrócić pokrętło wyboru funkcji płyty grzejnej przeciwnie do ruchu wskazówek zegara do położenia maksymalnego

przepływu gazu i nacisnąć je, aby zapalić palnik.

2. Przytrzymać wciśnięte pokrętło płyty grzejnej przez maksymalnie 10 sekund, aby umożliwić rozgrzanie się termopary. W przeciwnym razie nastąpi przerwanie dopływu gazu.

3. Wyregulować wielkość płomienia po jego ustabilizowaniu się.

OSTRZEŻENIE!

Nie należy wciskać pokrętła dłużej niż 15 sekund. Jeśli palnik nie zapali się w ciągu 15 sekund, należy zwolnić pokrętło, obrócić je do położenia wyłączenia i odczekać co najmniej 1 minutę przed ponowną próbą zapalenia palnika.

Jeśli palnik przypadkowo zgaśnie, należy obrócić pokrętło do położenia wyłączenia i odczekać co najmniej 1 minutę przed ponowną próbą zapalenia palnika.

Zapalarka może uruchomić się automatycznie po włączeniu zasilania, zakończeniu instalacji lub przerwie w dostawie prądu. Jest to normalne zjawisko.

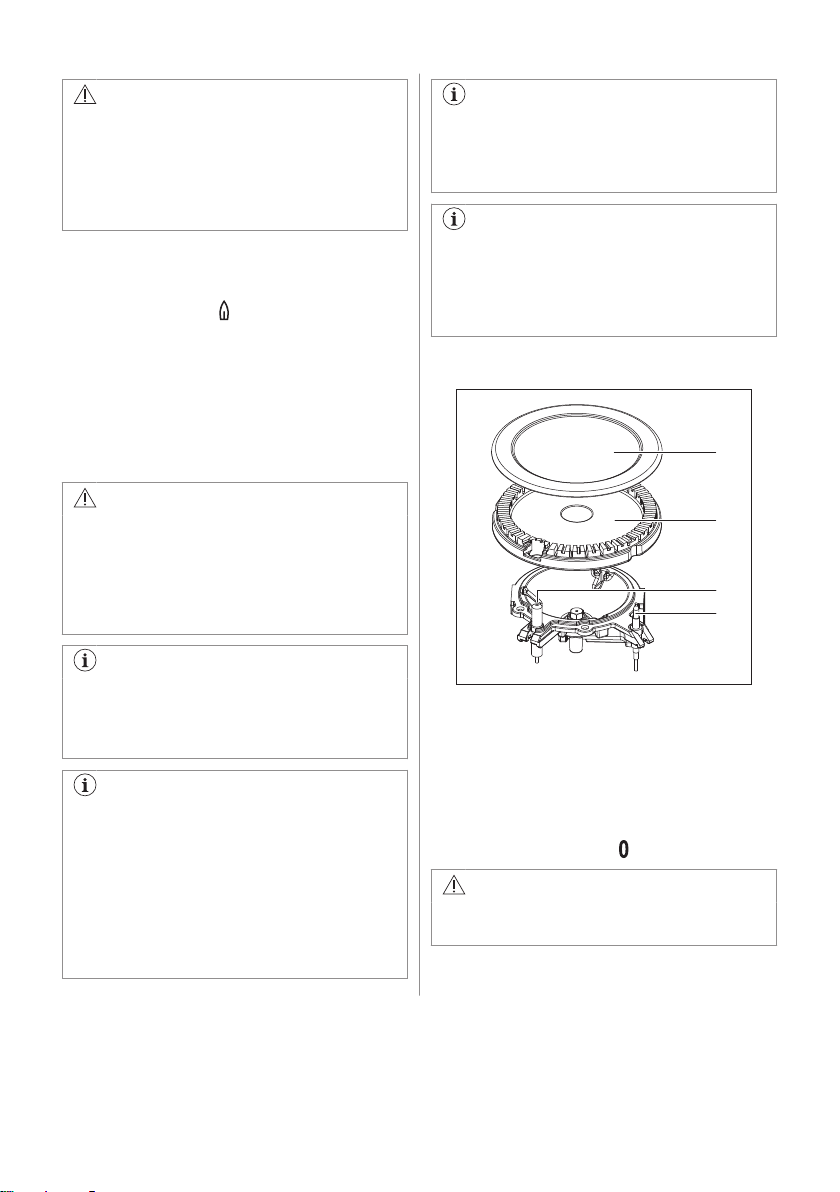

6.2 Przegląd palników

Jeżeli po kilku próbach nadal nie można zapalić palnika, należy sprawdzić, czy głowica i pokrywka palnika znajdują się we właściwym położeniu.

W przypadku braku zasilania elektrycznego zapłon można uzyskać bez korzystania z elektrody zapłonowej. W takim przypadku należy zbliżyć płomień do palnika, wcisnąć odpowiednie pokrętło i obrócić je do położenia maksymalnego. Przytrzymać wciśnięte pokrętło przez maksymalnie 10 sekund, aby umożliwić rozgrzanie się termopary.

A. Pokrywka palnika B. Głowica palnika C. Iskrownik D. Termopara

6.3 Wyłączanie palnika

Aby zgasić płomień, należy obrócić pokrętło w położenie wyłączenia .

OSTRZEŻENIE!

Przed zdjęciem naczyń z palnika należy zawsze zmniejszyć lub zgasić płomień.

POLSKI 17

Page 18

7. PŁYTA GRZEJNA – WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

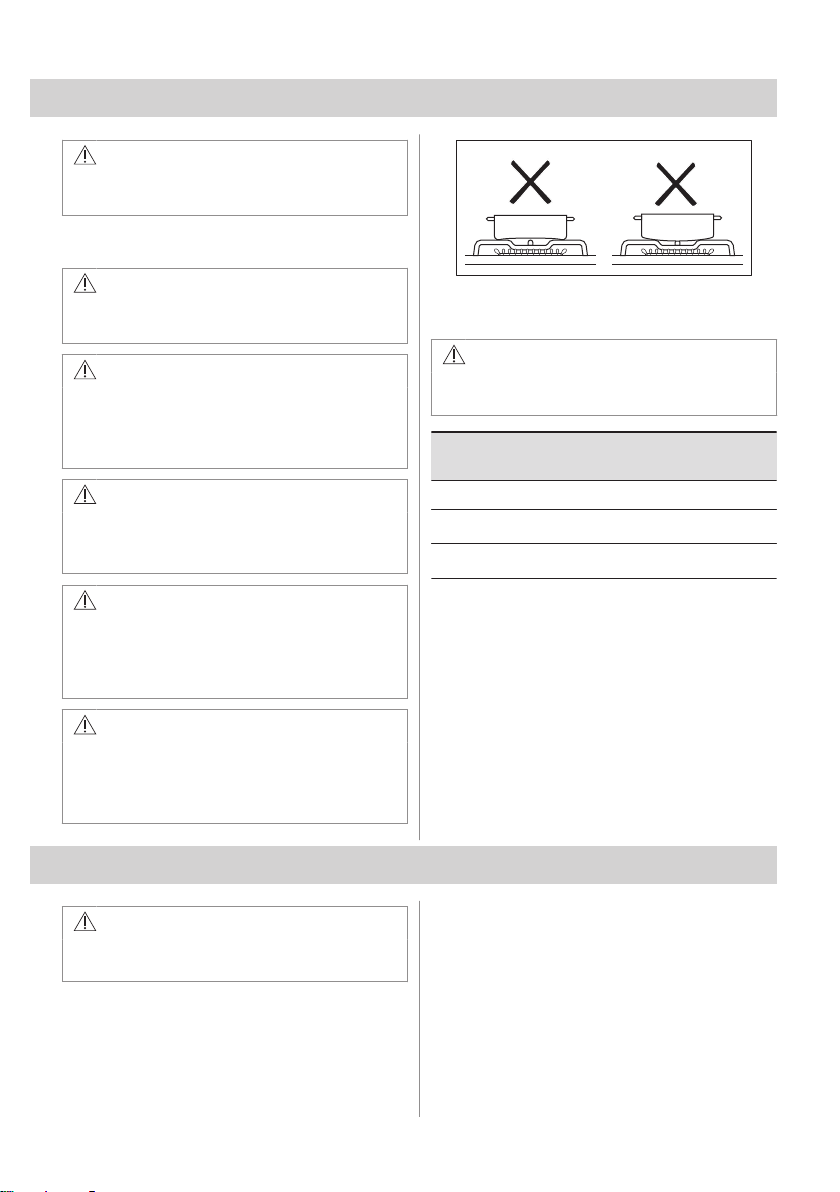

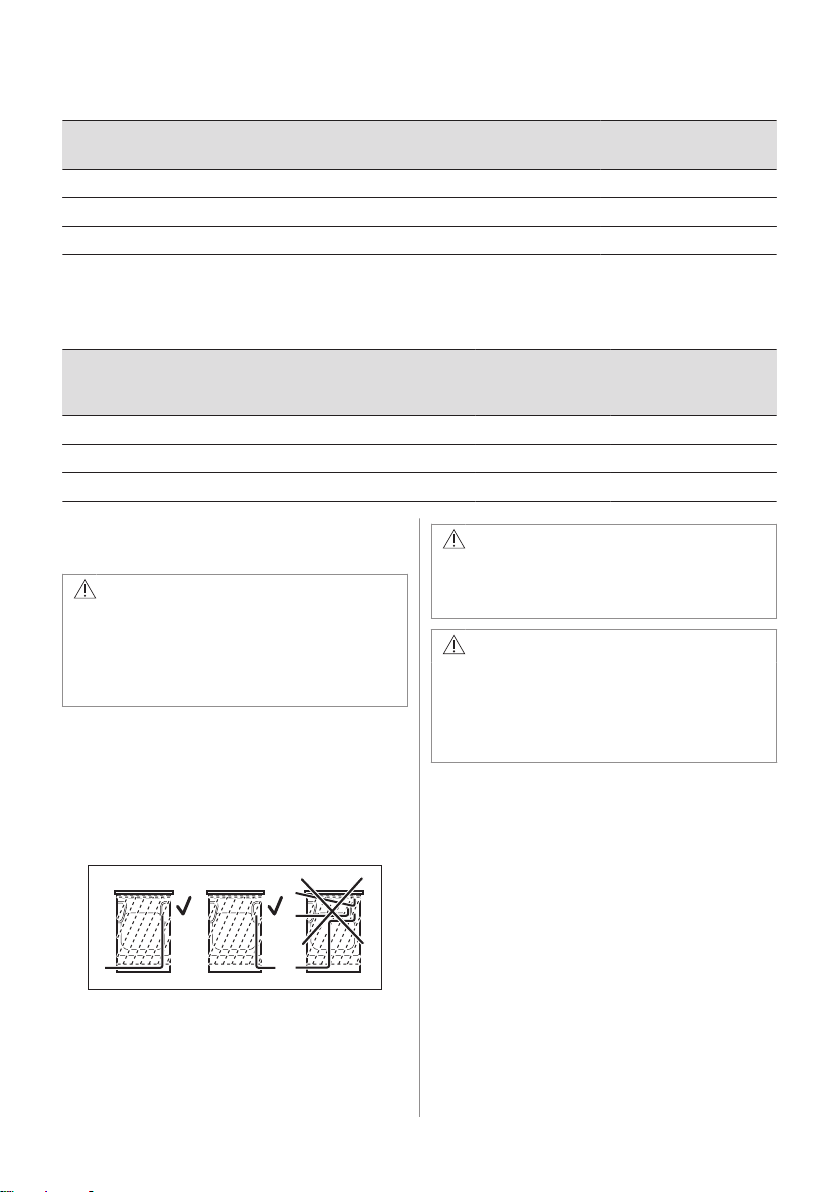

7.1 Naczynia

OSTRZEŻENIE!

Nie umieszczać naczynia na dwóch palnikach jednocześnie.

OSTRZEŻENIE!

Nie ustawiać nad palnikiem niestabilnych ani uszkodzonych naczyń, aby uniknąć rozlania ich zawartości i potencjalnych obrażeń.

UWAGA!

Upewnić się, że uchwyty naczyń nie znajdują się nad przednią krawędzią płyty grzejnej.

UWAGA!

Aby zapewnić maksymalną stabilność płomienia i zmniejszyć zużycie gazu, należy umieszczać naczynia centralnie nad palnikiem.

7.2 Średnice naczyń

OSTRZEŻENIE!

Używać naczyń o średnicy odpowiedniej do wielkości palników.

Palnik Średnice naczyń

Mały palnik 120 - 180

Średni palnik

Duży palnik

Gdy na płycie grzejnej używane jest jedno naczynie.

(mm)

140 - 220/240

160 - 220/260

OSTRZEŻENIE!

Nie używać naczyń z dnem wypukłym lub z krawędziami na płycie grzejnej, ponieważ istnieje wysokie ryzyko przewrócenia.

8. PŁYTA GRZEJNA – KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

18 POLSKI

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować specjalne środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Elementy ze stali nierdzewnej należy umyć wodą, a następnie osuszyć miękką ściereczką.

Page 19

8.2 Czyszczenie płyty grzejnej

• Wyjąć natychmiast: stopiony plastik, folię, sól, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć.

• Usuwać, gdy płyta grzejna wystarczająco ostygnie: pierścienie po kamieniu, pierścienie po wodzie, plamy tłuszczu, błyszczące metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Emaliowane części, pokrywki i głowice palników należy myć ciepłą wodą z dodatkiem płynu do mycia naczyń, a następnie dokładnie osuszyć przed ponownym założeniem.

8.3 Czyszczenie elektrod

zapłonowych

Metalowe elektrody zapłonowe z izolacją ceramiczną umożliwiają zapłon gazu. Aby uniknąć problemów z zapłonem, elementy te należy utrzymywać w czystości, a także sprawdzać, czy otwory w głowicach palników nie są zatkane.

8.4 Ruszty nad palnikami

1. Zdjąć ruszty nad palnikami, aby ułatwić

czyszczenie płyty grzejnej.

Należy zachować ostrożność podczas wymiany rusztów nad palnikami, aby zapobiec uszkodzeniu płyty grzejnej.

2. Po oczyszczeniu rusztów nad palnikami należy upewnić się, że są one w prawidłowym położeniu.

3. Aby palnik działał prawidłowo, ramiona rusztów mają być umieszczone symetrycznie nad palnikiem.

8.5 Okresowa konserwacja

Należy okresowo wzywać przedstawiciela lokalnego autoryzowanego punktu serwisowego w celu sprawdzenia stanu przyłącza gazu i reduktora ciśnienia (jeśli jest zamontowany).

Ruszty nad palnikami nie nadają się do mycia w zmywarce. Należy je myć ręcznie.

9. PIEKARNIK – CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Włączanie i wyłączanie piekarnika

1. Wybrać funkcję piekarnika obracając

pokrętło wyboru funkcji.

2. Obrócić pokrętło regulacji temperatury, aby wybrać temperaturę.

Kontrolka włącza się, gdy piekarnik pracuje.

W przypadku funkcji bez nagrzewania nie trzeba ustawiać temperatury.

3. Aby wyłączyć piekarnik, należy obrócić pokrętło wyboru funkcji piekarnika i temperatury do położenia wyłączenia.

POLSKI 19

Page 20

9.2 Termostat bezpieczeństwa

A B C D

Nieprawidłowe działanie piekarnika lub uszkodzone podzespoły mogą spowodować niebezpieczne przegrzanie urządzenia. Aby temu zapobiec, piekarnik wyposażono w termostat bezpieczeństwa, który w razie potrzeby wyłącza zasilanie. Po obniżeniu temperatury piekarnik automatycznie włączy się ponownie.

9.3 Funkcje piekarnika

Położenie wyłączenia

Piekarnik jest wyłączony.

Oświetlenie piekarnika

Umożliwia włączenie oświetlenia, gdy nie włą‐ czono funkcji pieczenia.

Pieczenie tradycyjne

Do pieczenia ciasta na jednym poziomie oraz do suszenia żywności.

Grzałka dolna

Do pieczenia ciast o chrupiącym spodzie oraz do pasteryzowania żywności.

Pieczenie konwekcyjne

Do pieczenia mięsa lub do pieczenia mięsa i ciast wymagających jednakowej temperatury, na więcej niż jednym poziomie, bez przenikania zapachów.

Termoobieg

Do równoczesnego pieczenia na maksymalnie dwóch poziomach oraz do suszenia żywnoś‐ ci.Ustawić temperaturę o 20-40 °Cniższą niż dla Pieczenie tradycyjne.

Termoobieg wilgotny

Funkcji tej użyto w celu potwierdzenia zgodnoś‐ ci z rozporządzeniami w zakresie efektywności energetycznej i ekoprojektu (zgodnie zEU 65/2014 iEU 66/2014). Testy zgodnie z normą: IEC/EN 60350-1. Drzwi piekarnika powinny być zamknięte pod‐ czas pieczenia, tak aby działanie funkcji nie by‐ ło zakłócane, a piekarnik działał z najwyższą możliwą wydajnością energetyczną. Podczas używania tej funkcji temperatura w ko‐ morze może się różnić od temperatury ustawio‐ nej. Może nastąpić zmniejszenie mocy grzania. Ogólne zalecenia dotyczące oszczędzania energii znajdują się w rozdziale „Wydajność energetyczna”, Oszczędzanie energii. Funkcja zapewnia oszczędność energii pod‐ czas pieczenia. Wskazówki dotyczące piecze‐ nia znajdują się w rozdziale „Wskazówki i pora‐ dy” Termoobieg wilgotny.

Turbo grill

Do pieczenia dużych kawałków mięsa lub dro‐ biu z kośćmi na jednym poziomie. Do przyrzą‐ dzania zapiekanek i przyrumieniania.

Funkcja Pizza

Do pieczenia na jednym poziomie potraw wy‐ magających intensywnego przyrumienienia i kruchego spodu.

Rozmrażanie

Do rozmrażania żywności. Czas rozmrażania zależy od ilości i wielkości zamrożonej żywnoś‐ ci.

10. PIEKARNIK – FUNKCJE ZEGARA

10.1 Wyświetlacz

20 POLSKI

A. Wskaźnik funkcji CZAS B. Wyświetlacz czasu C. Wskaźnik aktywnego timera D. Wskaźnik MINUTNIKA

Page 21

10.2 Przyciski

Przycisk Funkcja Opis

MINUS Ustawianie czasu

ZEGAR Ustawianie funkcji zegara.

PLUS Ustawianie czasu

10.3 Tabela funkcji zegara

Funkcja zegara Zastosowanie

00:00 AKTUALNA GODZINA Ustawianie, zmiana lub sprawdzanie aktualnej go‐

dur CZAS Ustawianie czasu pracy urządzenia (1 min – 10

MINUTNIK Ustawianie czasu odliczania (1 min – 23 godz. 59

dziny.

godz.).

min). Funkcja ta nie ma wpływu na działanie urzą‐ dzenia.

10.4 Ustawianie funkcji CZAS

1. Ustawić funkcję piekarnika i temperaturę

piekarnika.

2. Naciskać , aż dur zacznie migać.

3. Nacisnąć lub , aby ustawić funkcję

CZAS.

Na wyświetlaczu pojawi się dur i symbol A.

4. Gdy upłynie ustawiony czas, zacznie migać dur i przez 7 minut będzie emitowany sygnał dźwiękowy. Urządzenie wyłączy się automatycznie.

5. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

6. Ustawić pokrętło funkcji piekarnika i pokrętło temperatury w położeniu wyłączenia.

10.5 Ustawianie MINUTNIKA

1. Naciskać , aż zacznie migać.

2. Nacisnąć lub , aby ustawić żądany

czas.

3. Gdy upłynie ustawiony czas, przez 7 minut będzie emitowany sygnał dźwiękowy. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

10.6 Anulowanie funkcji zegara

1. Nacisnąć kilkakrotnie , aż zacznie

migać wskaźnik żądanej funkcji.

2. Jednocześnie nacisnąć i przytrzymać przyciski i .

Funkcja zegara wyłączy się po kilku sekundach.

10.7 Zmiana sygnału dźwiękowego

1. Aby usłyszeć aktualny sygnał dźwiękowy,

należy nacisnąć i przytrzymać przycisk

2. Naciskać przycisk , aby zmienić sygnał.

3. Zwolnić przycisk .

Ostatni ustawiony sygnał będzie nowym sygnałem dźwiękowym.

4. Odczekać 5 sekund, aby automatycznie zatwierdzić ustawienie.

Po odłączeniu urządzenia od zasilania lub awarii zasilania przywracany jest domyślny sygnał dźwiękowy.

POLSKI 21

Page 22

11. PIEKARNIK – KORZYSTANIE Z AKCESORIÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Upewnić się, że nie dotyka tylnej ścianki piekarnika.

Ruszt:

11.1 Wkładanie akcesoriów

Blacha:

Nie należy całkowicie dociskać blachy do pieczenia ciasta ani blachy głębokiej do tylnej ścianki komory. Zapobiega to cyrkulacji ciepła wokół blachy. Potrawy mogą przypalać się, zwłaszcza w tylnej części tacy.

Wsunąć blachę do pieczenia ciasta lub głęboką blachę między prowadnice blachy.

Umieścić ruszt między prowadnicami.

12. PIEKARNIK – WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

12.1 Termoobieg wilgotny

Potrawa Tempe‐

ratura (°C)

Chleb i pizza

22 POLSKI

Temperatury i czasy pieczenia podane w tabelach mają wyłącznie charakter orientacyjny. Zależą one od przepisu, jakości oraz ilości użytych składników.

Czas (min) Poziom

umie‐ szcza‐ nia po‐ traw

Akcesoria

Page 23

Potrawa Tempe‐

ratura (°C)

Czas (min) Poziom

umie‐ szcza‐

Akcesoria

nia po‐ traw

Bułeczki 190 25 - 30 2 blacha do pieczenia ciasta lub głęboka bla‐

Bułki 200 40 - 45 2 blacha do pieczenia ciasta lub głęboka bla‐

Mrożona pizza 350 g 190 25 - 35 2 ruszt

Ciastka na blasze do pieczenia

Rolada szwajcarska 180 20 - 30 2 blacha do pieczenia ciasta lub głęboka bla‐

Brownie 180 35 - 45 2 blacha do pieczenia ciasta lub głęboka bla‐

Ciasta w foremce

Suflet 210 35 - 45 2 sześć ceramicznych kokilek na ruszcie

Biszkoptowy spód tarty 180 25 - 35 2 forma do tarty na ruszcie

Biszkopt 150 35 - 45 2 foremka do ciasta na ruszcie

Ryby

Ryby w woreczkach 300 g 180 25 - 35 2 blacha do pieczenia ciasta lub głęboka bla‐

Cała ryba 200 g 180 25 - 35 2 blacha do pieczenia ciasta lub głęboka bla‐

Filet rybny 300 g 180 30 - 40 2 blacha do pieczenia pizzy na ruszcie

Mięso

Mięso w woreczku 250 g 200 35 - 45 2 blacha do pieczenia ciasta lub głęboka bla‐

Szaszłyki mięsne 500 g 200 30 - 40 2 blacha do pieczenia ciasta lub głęboka bla‐

Małe wypieki

Ciastka 170 25 - 35 2 blacha do pieczenia ciasta lub głęboka bla‐

Makaroniki 170 40 - 50 2 blacha do pieczenia ciasta lub głęboka bla‐

Babeczki 180 30 - 40 2 blacha do pieczenia ciasta lub głęboka bla‐

Chrupkie pieczywo 160 25 - 35 2 blacha do pieczenia ciasta lub głęboka bla‐

Ciasteczka kruche 140 25 - 35 2 blacha do pieczenia ciasta lub głęboka bla‐

cha

POLSKI 23

Page 24

Potrawa Tempe‐

ratura (°C)

Czas (min) Poziom

umie‐ szcza‐

Akcesoria

nia po‐ traw

Tartaletki 170 20 - 30 2 blacha do pieczenia ciasta lub głęboka bla‐

Wegetariańskie

Mieszanka warzywna w woreczku 400 g

Omlet 200 30 - 40 2 blacha do pieczenia pizzy na ruszcie

Warzywa na blasze 700 g 190 25 - 35 2 blacha do pieczenia ciasta lub głęboka bla‐

200 20 - 30 2 blacha do pieczenia ciasta lub głęboka bla‐

cha

12.2 Informacja dla instytucji wykonujących testy

Potrawa Funkcja Tempera‐

tura (°C)

Akcesoria Poziom

umie‐

Czas

(min) szczania potraw

Ciastka, 16 sztuk na bla‐ sze

Szarlotka (2 formy, Ø 20 cm, umieszczone po przekątnej)

Beztłuszczowy biszkopt Pieczenie tradycyj‐ne180 ruszt 2 20 - 30

Beztłuszczowy biszkopt Pieczenie konwek‐

Beztłuszczowy biszkopt Termoobieg 170 ruszt 1 + 3 30 - 40

Ciasteczka maślane / Ciasta przekładane

Tost

Pieczenie tradycyj‐ne160 blacha do pieczenia 3 20 - 30

Pieczenie konwek‐ cyjne

Termoobieg 160 blacha do pieczenia 1 + 3 30 - 40

Pieczenie tradycyj‐ne190 ruszt 1 65 - 75

Pieczenie konwek‐ cyjne

cyjne

Pieczenie tradycyj‐ne140 blacha do pieczenia 3 15 - 30

Pieczenie konwek‐ cyjne

Termoobieg 140 blacha do pieczenia 1 + 3 15 - 30

Turbo grill 230 ruszt 3 3 - 5

150 blacha do pieczenia 3 20 - 30

180 ruszt 2 70 - 80

160 ruszt 2 25 - 35

140 blacha do pieczenia 3 20 - 30

24 POLSKI

Page 25

Potrawa Funkcja Tempera‐

Burgery wołowe

Nagrzewać wstępnie piekarnik przez 5 minut

Nagrzewać wstępnie piekarnik przez 10 minut.

Turbo grill 250 ruszt lub głęboka

tura (°C)

Akcesoria Poziom

umie‐ szczania potraw

3 15-20

blacha

13. PIEKARNIK – KONSERWACJA I CZYSZCZENIE

Czas

(min)

pierwsza

strona;

10-15 dru‐

ga strona

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

13.1 Uwagi dotyczące czyszczenia

Wyczyścić przód piekarnika miękką ściereczką zwilżoną ciepłą wodą z dodatkiem łagodnego płynu do mycia naczyń.

Do czyszczenia powierzchni metalowych należy stosować łagodny środek czyszczący.

Po każdym użyciu należy wyczyścić wnętrze piekarnika. Nagromadzenie się tłuszczu lub resztek potraw może spowodować pożar. Zagrożenie jest większe w przypadku blachy do grillowania.

Po każdym użyciu należy wyczyścić wszystkie akcesoria i pozostawić do wyschnięcia. Używać miękkiej szmatki zwilżonej ciepłą wodą z dodatkiem środka czyszczącego. Nie myć akcesoriów w zmywarce.

Uporczywe zabrudzenia należy usuwać za pomocą specjalnego środka do czyszczenia piekarników.

Do czyszczenia akcesoriów z powłoką zapobiegającą przywieraniu nie należy używać ściernych środków czyszczących ani przedmiotów o ostrych krawędziach.

13.2 Piekarniki wykonane ze stali nierdzewnej lub aluminium

Drzwi piekarnika należy czyścić wyłącznie za pomocą wilgotnej ściereczki lub gąbki. Osuszyć miękką ściereczką.

Nie należy używać myjek stalowych, kwasów ani produktów ściernych, ponieważ mogą one uszkodzić powierzchnię piekarnika. Panel sterowania piekarnika należy czyścić stosując się do tych samych zaleceń.

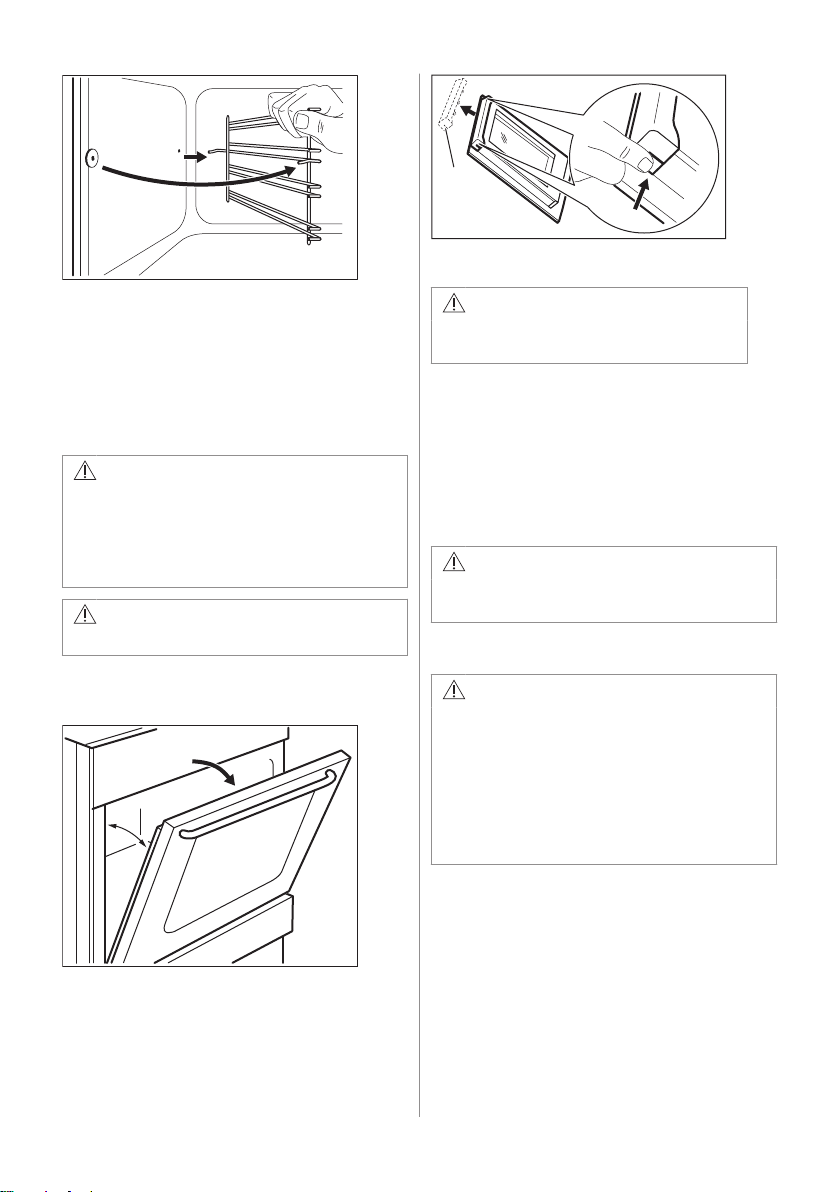

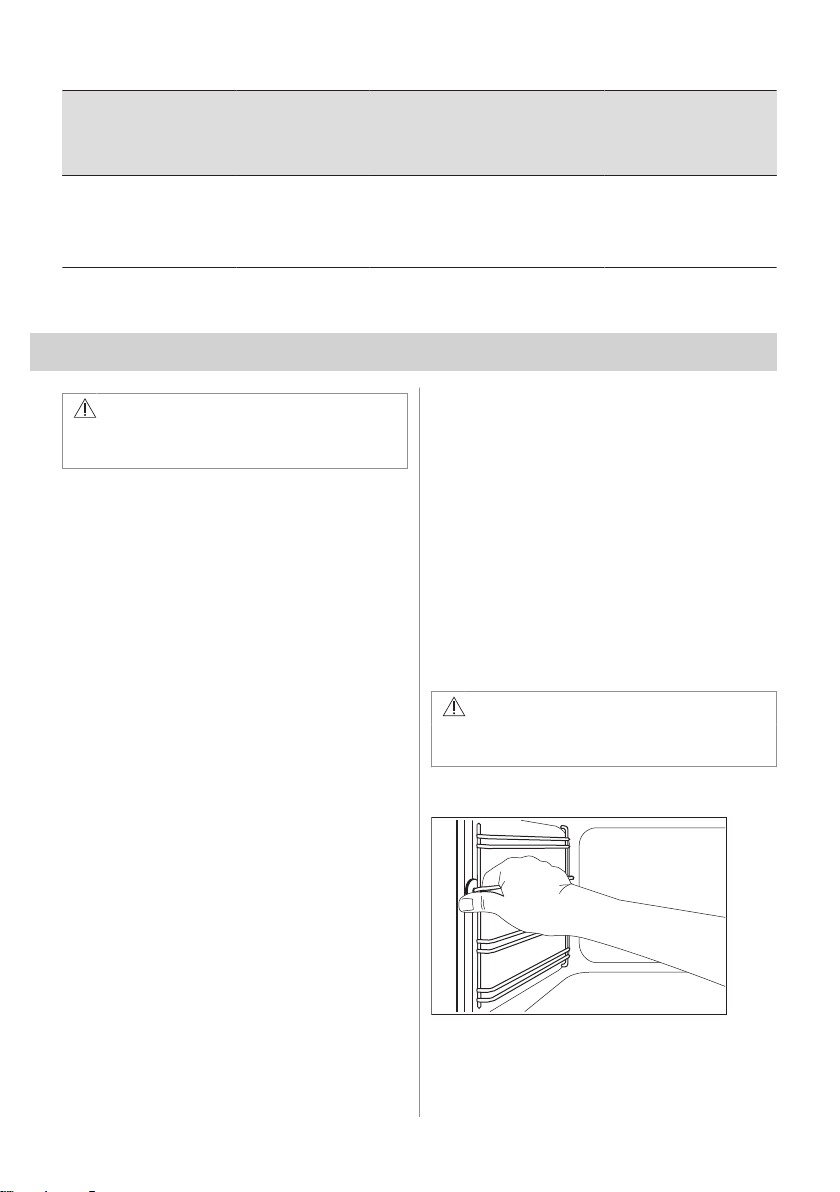

13.3 Wyjmowanie prowadnic blach

Aby wyczyścić piekarnik, należy wyjąć prowadnice blach.

UWAGA!

Podczas wyjmowania prowadnic blach należy zachować ostrożność.

1. Odciągnąć przednią część prowadnic blach od bocznej ścianki.

2. Odciągnąć tylną część prowadnic blach od bocznej ścianki i wyjąć je.

POLSKI 25

Page 26

Zamontować akcesoria w odwrotnej

30°

kolejności.

13.4 Wyjmowanie i montaż szyb piekarnika

Wewnętrzne szyby można wyjąć w celu wyczyszczenia. Liczba szyb jest inna dla poszczególnych modeli urządzenia.

OSTRZEŻENIE!

Podczas czyszczenia drzwi piekarnika powinny być lekko uchylone. Całkowicie otwarte drzwi mogą się przypadkowo zamknąć, powodując możliwe uszkodzenia.

OSTRZEŻENIE!

Nie używać urządzenia bez szyb.

1. Otworzyć drzwi tak, aby kąt ich otwarcia wynosił około 30°. Lekko uchylone drzwi zostaną w tym położeniu.

3. Pociągnąć listwę drzwi do przodu, aby ją zdjąć.

OSTRZEŻENIE!

Podczas wyjmowania szyb drzwi piekarnika mogą się zamykać.

4. Przytrzymując szyby drzwi przy górnej krawędzi, po kolei wyciągnąć je do góry.

5. Umyć szybę wodą z płynem do naczyń. Ostrożnie wytrzeć szybę do sucha.

Po umyciu najpierw włożyć szyby, a następnie zamontować drzwi piekarnika. Wykonać powyższe czynności w odwrotnej kolejności. Zamontować najpierw mniejszą szybę, a następnie większą.

UWAGA!

Upewnić się, że wewnętrzna szyba została osadzona prawidłowo.

13.5 Wyjmowanie szuflady

OSTRZEŻENIE!

Nie przechowywać w szufladzie łatwopalnych produktów (takich jak materiały do czyszczenia, torebki foliowe, rękawice kuchenne, papier czy środki do czyszczenia w aerozolu). Podczas używania piekarnika szuflada może stać się gorąca. Występuje zagrożenie pożarem.

Szufladę pod piekarnikiem można wyjąć w celu wyczyszczenia.

1. Wyciągnąć szufladę do oporu.

2. Chwycić z obu stron górną listwę drzwi

(B) i nacisnąć do środka, aby zwolnić zatrzaski.

26 POLSKI

Page 27

1. Wyłączyć piekarnik. Odczekać, aż

2. Odłączyć piekarnik od zasilania.

3. Umieścić ściereczkę na dnie komory.

Tylne oświetlenie

1. Obrócić szklany klosz oświetlenia, aby go

2. Wyczyścić szklany klosz.

3. Wymienić żarówkę na nową, odporną na

4. Założyć szklany klosz.

2. Powoli unieść szufladę.

3. Całkowicie wyciągnąć szufladę.

Aby włożyć szufladę, należy wykonać powyższe czynności w odwrotnej kolejności.

13.6 Wymiana oświetlenia

OSTRZEŻENIE!

Zagrożenie porażeniem prądem. Żarówka może być gorąca.

14. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

piekarnik ostygnie.

zdjąć.

temperaturę 300 °C.

14.1 Co zrobić, gdy...

Problem Możliwa przyczyna Środek zaradczy

Brak iskry podczas próby włączenia zapalarki.

Zadziałał bezpiecznik. Sprawdzić, czy bezpiecznik jest

Pokrywka i głowica palnika są nie‐

Płomień gaśnie natychmiast po za‐ paleniu.

Piekarnika nie podłączono do zasi‐ lania lub podłączono nieprawidłowo.

prawidłowo ułożone.

Termopara nie nagrzewa się wystar‐ czająco.

Sprawdzić, czy piekarnik podłączo‐ no prawidłowo do zasilania. Patrz schemat połączeń.

przyczyną usterki. Jeżeli nadal bę‐ dzie dochodzić do wyzwalania bez‐ piecznika, należy skontaktować się z wykwalifikowanym elektrykiem.

Prawidłowo założyć pokrywkę i gło‐ wicę palnika.

Po zapaleniu się płomienia przytrzy‐ mać włączoną zapalarkę do 10 se‐ kund.

POLSKI 27

Page 28

Problem Możliwa przyczyna Środek zaradczy

Pierścień płomienia jest nierówny. Korona palnika jest zatkana resztka‐

Palniki nie działają. Brak dopływu gazu. Sprawdzić połączenie zasilania w

Pomarańczowy lub żółty kolor pło‐ mienia.

Piekarnik nie nagrzewa się. Piekarnik jest wyłączony. Włączyć piekarnik.

Nie ustawiono niezbędnych usta‐

Nie ustawiono aktualnego czasu. Ustawianie zegara

Oświetlenie nie działa. Oświetlenie jest uszkodzone. Wymienić żarówkę.

Na potrawach i w komorze piekarni‐ ka osadzają się para i skropliny.

Gotowanie potraw zajmuje zbyt du‐ żo czasu lub gotują się zbyt szybko.

Wyświetlacz piekarnika pokazuje „0.00” oraz "LED".

mi żywności.

W niektórych miejscach palnika pło‐

wień.

Potrawa pozostawała w piekarniku zbyt długo.

Zbyt niska lub zbyt wysoka tempera‐ tura.

Nastąpiła przerwa w zasilaniu. Zresetować zegar.

Sprawdzić, czy dysza nie jest zatka‐ na i czy głowica palnika jest czysta.

gaz.

mień może być pomarańczowy lub żółty. Jest to normalne zjawisko.

Upewnić się, że ustawienia są pra‐ widłowe.

Nie pozostawiać potraw w piekarni‐ ku na dłużej niż 15-20 minut po za‐ kończeniu procesu pieczenia.

W razie potrzeby wyregulować tem‐ peraturę. Postępować zgodnie ze wskazówkami w instrukcji obsługi.

14.2 Dane serwisowe

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym.

Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka znamionowa znajduje się na przedniej ramie komory urządzenia. Nie usuwaj tabliczki znamionowej z komory piekarnika.

Zalecamy zapisanie w tym miejscu danych:

Model (MOD.) .........................................

Numer produktu (PNC) .........................................

Numer seryjny (S.N.) .........................................

15. EFEKTYWNOŚĆ ENERGETYCZNA

15.1 Informacje o produkcie zgodnie z przepisami UE dotyczącymi ekoprojektowania dla płyt grzewczych

Dane identyfikacyj‐ ne modelu

Typ płyty grzejnej Płyta grzejna w kuchence wolnostojącej

Liczba palników gazowych

28 POLSKI

LKK540222W

Page 29

Efektywność ener‐ getyczna palnika gazowego (EE gas burner)

Efektywność energetyczna płyty gazowej (EE gas hob) 55.4 %

EN 30-2-1:Domowe urządzenia do gotowania spalające gaz – Część 2-1: Racjonalne zużycie energii – ogólne.

Lewy tylny – mały nie dotyczy %

Prawy tylny – średni 55.3 %

Prawy przedni – średni 55.3 %

Lewy przedni – duży 55.5 %

15.2 Płyta grzejna - Oszczędzanie energii

Postępując zgodnie z poniższymi wskazówkami, można zaoszczędzić energię podczas codziennego gotowania.

• Podczas podgrzewania wody używać tylko niezbędnej jej ilości.

• Dno naczynia powinno mieć średnicę odpowiednią do wielkości palnika.

• Umieścić naczynie bezpośrednio na palniku i po jego środku.

• Kiedy zawartość zacznie wrzeć, zmniejszyć płomień, aby gotować powoli.

• Jeśli to możliwe, użyć szybkowaru. Zapoznać się z instrukcją obsługi.

• Jeśli to możliwe, zawsze zakładać pokrywki na naczynia.

• Przed użyciem palników i podstawek pod garnek upewnić się, że zostały prawidłowo zamontowane.

15.3 Karta informacyjna produktu oraz informacje o produkcie zgodnie z

przepisami UE dotyczącymi etykiet efektywności energetycznej i ekoprojektu dla piekarnika

Nazwa dostawcy Electrolux

Dane identyfikacyjne modelu LKK540222W 943005616

Wskaźnik efektywności energetycznej 94.9

Klasa sprawności energetycznej A

Zużycie energii przy standardowym obciążeniu, tryb konwencjonal‐ny0,84 kWh/cykl

Zużycie energii przy standardowym obciążeniu, tryb wymuszonej wentylacji

Liczba komór 1

Źródła ciepła Elektryczność

Pojemność 57 l

Rodzaj piekarnika Piekarnik w kuchence wolnostojącej

Masa 41.0 kg

0,75 kWh/cykl

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego -- Część 1: Elektryczne kuchnie, piekarniki, piekarniki parowe i grille – Metody pomiaru wydajności.

POLSKI 29

Page 30

15.4 Piekarnik – Oszczędzanie

energii

Poniższe wskazówki pokazują, jak oszczędzać energię podczas korzystania z urządzenia.

Upewnić się, że drzwi urządzenia są zamknięte podczas jego pracy. Nie otwierać zbyt często drzwi podczas pieczenia. Dbać, aby uszczelka drzwi była czysta i prawidłowo umieszczona.

Korzystanie z metalowych naczyń oraz ciemnych, nieodblaskowych foremek do ciasta i pojemników zwiększa oszczędność energii.

Nie należy wstępnie nagrzewać urządzenia przed gotowaniem, o ile nie jest to wyraźnie zalecane.

Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich

Ciepło resztkowe

Gdy pieczenie przekracza 30 min, należy zmniejszyć temperaturę urządzenia do minimum na 3-10 min przed zakończeniem pieczenia. Dzięki ciepłu resztkowemu wewnątrz urządzenia potrawy będą się nadal piec.

Używać ciepła resztkowego do podtrzymywania temperatury lub podgrzewania innych potraw.

Podtrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy.

Termoobieg wilgotny

Funkcja zapewnia oszczędność energii podczas pieczenia. Dodatkowe informacje można znaleźć w rozdziale „Urządzenie – Codzienne użytkowanie”, Funkcje urządzenia.

pieczeniem.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu.

15.5 Informacje o produkcie dotyczące poboru mocy i maksymalnego

czasu do osiągnięcia odpowiedniego trybu niskiego poboru mocy

Zużycie energii elektrycznej w trybie czuwania 0.8 W

Maksymalny czas potrzebny na automatyczne przejście urządzenia do odpowiedniego trybu niskie‐ go poboru mocy

20 min

16. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych

symbolem razem z odpadami domowymi.

30 POLSKI

Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

Page 31

Page 32

867375263-A-232024
