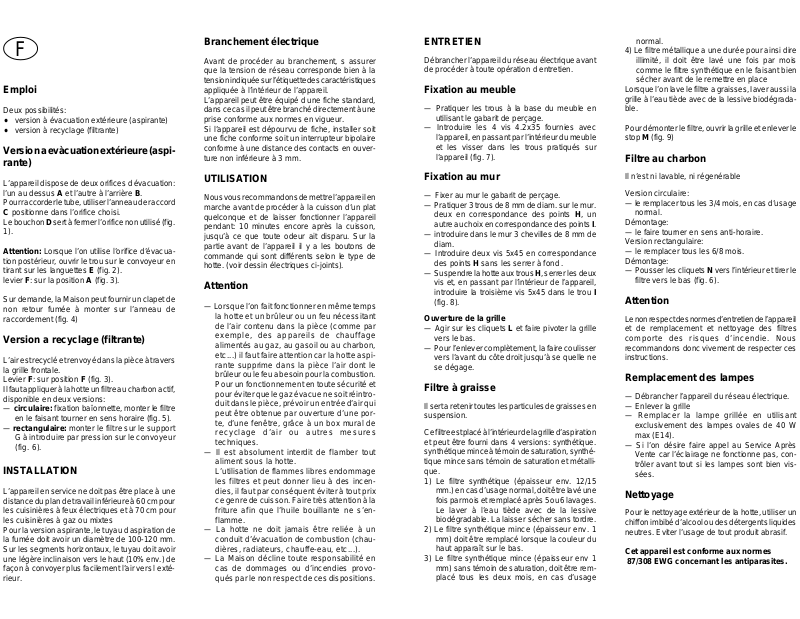

F
Emploi
Deux possibilités:
version à évacuation extérieure (aspirante)
•
version à recyclage (filtrante)
•
Version a evàcuation extérieure (aspirante)
L’appareil dispose de deux orifices d évacuation:
l’un au dessus A et l’autre à l’arrière B.
Pour raccorder le tube, utiliser l’anneau de raccord
C positionne dans l’orifice choisi.
Le bouchon D sert à fermer l’orifice non utilisé (fig.
1).
Attention: Lorsque l’on utilise l’orifice d’évacua-
tion postérieur, ouvrir le trou sur le convoyeur en
tirant sur les languettes E (fig. 2).
levier F: sur la position A (fig. 3).
Sur demande, la Maison peut fournir un clapet de
non retour fumée à monter sur l’anneau de
raccordement (fig. 4)
Version a recyclage (filtrante)
L’air est recyclé et renvoyé dans la pièce à travers
la grille frontale.
Levier F: sur position F (fig. 3).
Il faut appliquer à la hotte un filtre au charbon actif,
disponible en deux versions:
— circulaire: fixation baïonnette, monter le filtre
en le faisant tourner en sens horaire (fig. 5).
— rectangulaire: monter le filtre sur le support
G à introduire par pression sur le convoyeur
(fig. 6).
INSTALLATION
L’appareil en service ne doit pas être place à une
distance du plan de travail inférieure à 60 cm pour
les cuisinières à feux électriques et à 70 cm pour
les cuisinières à gaz ou mixtes
Pour la version aspirante, le tuyau d aspiration de
la fumée doit avoir un diamètre de 100-120 mm.
Sur les segments horizontaux, le tuyau doit avoir
une légère inclinaison vers le haut (10% env.) de
façon à convoyer plus facilement l’air vers l extérieur.
Branchement électrique
Avant de procéder au branchement, s assurer
que la tension de réseau corresponde bien à la
tension indiquée sur l’étiquette des caractéristiques
appliquée à l’intérieur de l’appareil.
L’appareil peut être équipé d une fiche standard,
dans ce cas il peut être branché directement à une
prise conforme aux normes en vigueur.
Si l’appareil est dépourvu de fiche, installer soit
une fiche conforme soit un interrupteur bipolaire
conforme à une distance des contacts en ouverture non inférieure à 3 mm.
UTILISATION
Nous vous recommandons de mettre l’appareil en
marche avant de procéder à la cuisson d’un plat
quelconque et de laisser fonctionner l’appareil
pendant: 10 minutes encore après la cuisson,
jusqu’à ce que toute odeur ait disparu. Sur la
partie avant de l’appareil il y a les boutons de
commande qui sont différents selon le type de
hotte. (voir dessin électriques ci-joints).
Attention
— Lorsque l’on fait fonctionner en même temps
la hotte et un brûleur ou un feu nécessitant
de l’air contenu dans la pièce (comme par
exemple, des appareils de chauffage
alimentés au gaz, au gasoil ou au charbon,
etc...) il faut faire attention car la hotte aspirante supprime dans la pièce l’air dont le
brûleur ou le feu a besoin pour la combustion.
Pour un fonctionnement en toute sécurité et
pour éviter que le gaz évacue ne soit réintroduit dans le pièce, prévoir un entrée d’air qui
peut être obtenue par ouverture d’une porte, d’une fenêtre, grâce à un box mural de
recyclage d’air ou autres mesures
techniques.
— Il est absolument interdit de flamber tout
aliment sous la hotte.
L’utilisation de flammes libres endommage
les filtres et peut donner lieu à des incendies, il faut par conséquent éviter à tout prix
ce genre de cuisson. Faire très attention à la
friture afin que l’huile bouillante ne s’enflamme.
— La hotte ne doit jamais être reliée à un
conduit d’évacuation de combustion (chaudières, radiateurs, chauffe-eau, etc...).
— La Maison décline toute responsabilité en
cas de dommages ou d’incendies provoqués par le non respect de ces dispositions.
ENTRETIEN
Débrancher l’appareil du réseau électrique avant
de procéder à toute opération d entretien.
Fixation au meuble
— Pratiquer les trous à la base du meuble en
utilisant le gabarit de perçage.
— Introduire les 4 vis 4.2x35 fournies avec
l’appareil, en passant par l’intérieur du meuble
et les visser dans les trous pratiqués sur
l’appareil (fig. 7).
Fixation au mur
— Fixer au mur le gabarit de perçage.
— Pratiquer 3 trous de 8 mm de diam. sur le mur.
deux en correspondance des points H, un
autre au choix en correspondance des points I.
— introduire dans le mur 3 chevilles de 8 mm de
diam.
— Introduire deux vis 5x45 en correspondance
des points H sans les serrer à fond .
— Suspendre la hotte aux trous H, serrer les deux
vis et, en passant par l’intérieur de l’appareil,
introduire la troisième vis 5x45 dans le trou I
(fig. 8).
Ouverture de la grille
— Agir sur les cliquets L et faire pivoter la grille
vers le bas.
— Pour l’enlever complètement, la faire coulisser
vers l’avant du côte droit jusqu’à se quelle ne
se dégage.
Filtre à graisse
Il sert a retenir toutes les particules de graisses en
suspension.
Ce filtre est placé à l’intérieur de la grille d’aspiration
et peut être fourni dans 4 versions: synthétique.
synthétique mince à témoin de saturation, synthétique mince sans témoin de saturation et métallique.
1) Le filtre synthétique (épaisseur env. 12/15
mm.) en cas d’usage normal, doit être lavé une
fois par mois et remplacé après 5 ou 6 lavages.
Le laver à l’eau tiède avec de la lessive
biodégradable. La laisser sécher sans tordre.
2) Le filtre synthétique mince (épaisseur env. 1
mm) doit être remplacé lorsque la couleur du
haut apparaît sur le bas.
3) Le filtre synthétique mince (épaisseur env 1
mm) sans témoin de saturation, doit être remplacé tous les deux mois, en cas d’usage
normal.
4) Le filtre métallique a une durée pour ainsi dire
illimité, il doit être lavé une fois par mois
comme le filtre synthétique en le faisant bien
sécher avant de le remettre en place
Lorsque l’on lave le filtre a graisses, Iaver aussi la
grille à l’eau tiède avec de la lessive biodégradable.
Pour démonter le filtre, ouvrir la grille et enlever le
stop M (fig. 9)
Filtre au charbon
Il n’est ni lavable, ni régenérable
Version circulaire:
— le remplacer tous les 3/4 mois, en cas d’usage
normal.
Démontage:
— le faire tourner en sens anti-horaire.
Version rectangulaire:
— le remplacer tous les 6/8 mois.
Démontage:
— Pousser les cliquets N vers l’intérieur et tirer le
filtre vers le bas (fig. 6).
Attention
Le non respect des normes d’entretien de l’appareiI
et de remplacement et nettoyage des filtres
comporte des risques d’incendie. Nous
recommandons donc vivement de respecter ces
instructions.
Remplacement des lampes
— Débrancher l’appareil du réseau électrique.
— Enlever la grille
— Remplacer la lampe grillée en utilisant
exclusivement des lampes ovales de 40 W
max (E14).
— Si l’on désire faire appel au Service Après
Vente car l’éclairage ne fonctionne pas, con-
trôler avant tout si les lampes sont bien vis-
sées.
Nettoyage
Pour le nettoyage extérieur de la hotte, utiliser un
chiffon imbibé d’alcool ou des détergents liquides
neutres. Eviter l’usage de tout produit abrasif.
Cet appareil est conforme aux normes
87/308 EWG concernant les antiparasites.
Montagevorschrift und Gebrauchsanleitung für die Dunstabzugshaube
Instructions on mounting and use of the cooker hood
Prescriptions de montage et mode d’emploi de la hotte aspirante
Istruzioni di montaggio e d’uso della cappa aspirante-filtrante
Monteringsanvisning og brukerveiledning for ventilator
L 298 Ed. 04/91
