LAVAMAT TURBO L 12700 VIT

Le lavante-séchante qui respecte l’environnement

Notice d’utilisation

PERFEKT IN FORM UND FUNKTION

132984620.qxd 21/09/2005 16:56 Pagina 1

Chère cliente, cher client,

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil
devait être vendu ou cédé à une autre personne, assurez-vous que la
notice d'utilisation l'accompagne.
Le nouvel utilisateur pourra alors être informé du fonctionnement de
celui-ci et des avertissements s'y rapportant.

Instructions de sécurité

1. Description d’opérations étape par étape

2. ....

3. ....

Conseils et recommandations

Informations liées à la protection de l’environnement

Imprimé sur du papier respectant l’environnement,

il ne suffit pas de penser écologique, il faut agir en conséquence...

2

132984620.qxd 21/09/2005 16:56 Pagina 2

SOMMAIRE

Notice d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Avertissements importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Protection de l’environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Description de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vue de face . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Distributeur à produits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Utilisation de votre lavante-séchante. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-14

Guide de lavage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-18

Les produits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-19

Symboles internationaux pour l’entretien des textiles. . . . . . . . . . . . . . . 20

Guide de séchage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-22

Comment faire un séchage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Comment faire un lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-28

Tableaux des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-31

Consommations du programme de séchage . . . . . . . . . . . . . . . . . . . . . . . .32

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-35

En cas d’anomalie de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . 36-39

Les résultats du lavage ne sont pas satisfaisants . . . . . . . . . . . . . . . . . . . .40

Instructions d’installation et de raccordement . . . . . . . . . . 41

Indications de sécurité pour l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Dimensions de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Installation de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

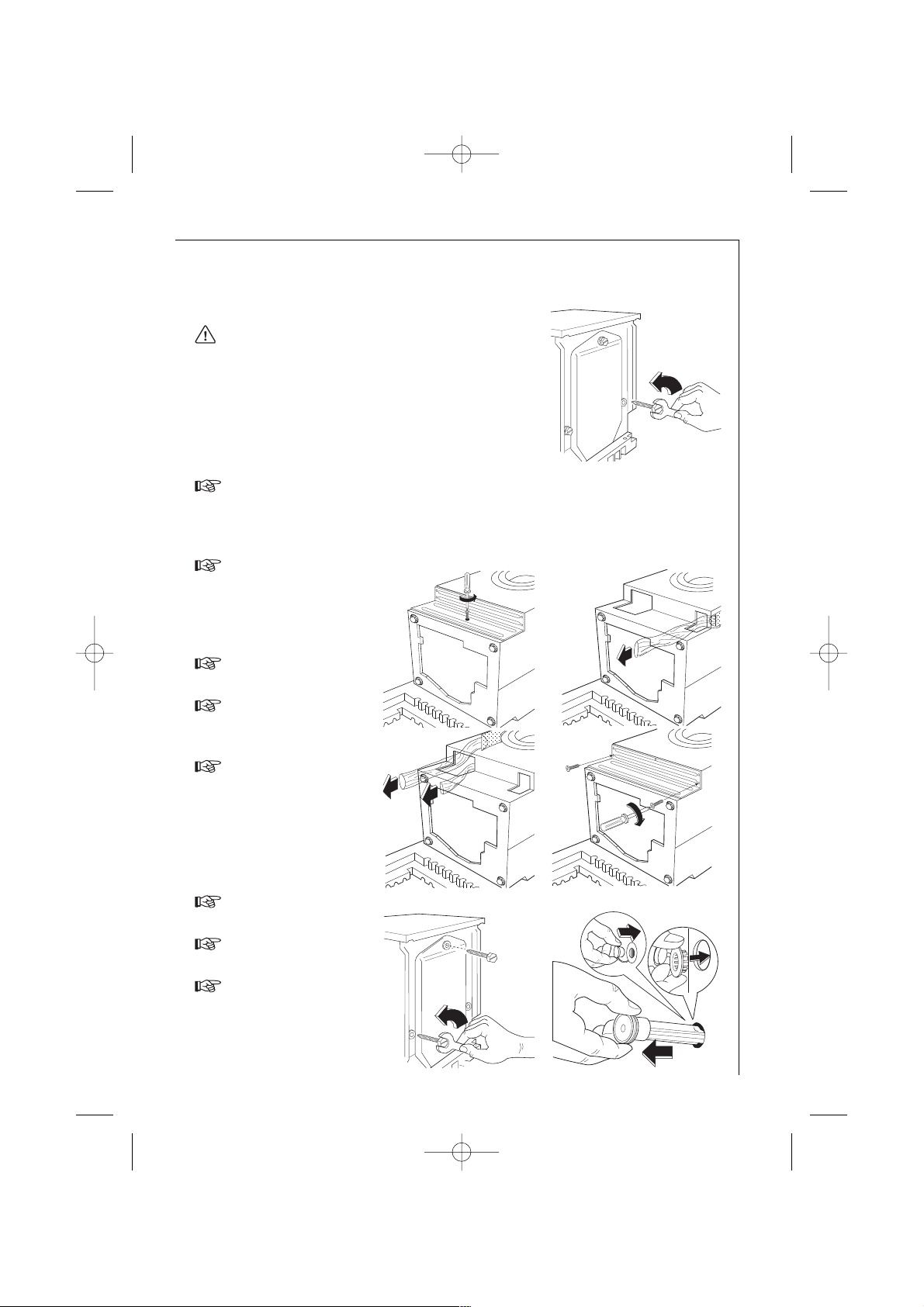

Débridage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Mise à niveau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Raccordement de l’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Vidange. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Encastrement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47-49

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

3

132984620.qxd 21/09/2005 16:56 Pagina 3

NOTICE D’UTILISATION

Avertissements importants

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Avant la première mise en service

• Respectez les “Instructions d'installation et de raccordement” men­tionnées plus loin.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce
que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.

• A la réception de l'appareil, déballez-le ou faites-le déballer immé­diatement. Vérifiez son aspect général. Faites les éventuelles réserves
par écrit sur le bon de livr

aison dont vous garderez un exemplaire.

• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez
pas à des fins commerciales ou industrielles ou pour d'autres buts que
celui pour lequel il a été conçu.

• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de
cet appareil. Cela représenterait un danger pour vous.

• Débranchez toujours la prise de courant et fermez le robinet d'arrivée
d'eau après utilisation de l'appareil.

• Ne lavez et séchez en machine que les articles pouvant supporter ce
traitement. Suivez les indications se trouvant sur l'étiquette dont
chaque article est muni.

• Ne lavez pas en machine le linge avec baleines, les tissus non ourlés
ou déchirés.

• Veillez à retirer avant chaque lavage les pièces de monnaie, épingles
de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts impor­tants si elles sont laissées dans le linge.

• Ne mettez pas dans la machine les articles détachés à l'essence, à l'al­cool, au trichloréthylène, etc. Si vous utilisez de tels détachants,
attendez que le produit se soit évaporé avant de placer les articles
dans le tambour.

4

132984620.qxd 21/09/2005 16:56 Pagina 4

• Rassemblez les petits articles tels que chaussettes, ceintures, etc. dans
un petit sac de toile ou une taie. Cela dans le but d'éviter que ces
pièces se glissent entre le tambour et la cuve.

• Laissez le hublot ouvert lorsque l'appareil n'est pas utilisé afin d'aérer
la cuve et d'éviter la formation de moisissure et d'odeurs.

• Débranchez toujours la machine avant de procéder à son nettoyage
et son entretien.

• Utilisez exclusivement les produits lessiviels conçus pour le lave-linge.
Respectez les instructions données par le fabricant de ces produits.

• Si la machine est installée dans un endroit exposé au gel, effectuez la
vidange totale de l’appareil suivant les indications données au para­graphe “Précautions contre le gel”.

• Les éléments constituant l'emballage (les films en plastique, les mor­ceaux de polystyrène par exemple) peuvent présenter un danger pour
les enfants. Gardez les éléments d'emballage hors de la portée des
enfants.

• Assurez-vous que vos animaux domestiques ne puissent pas pénétrer
dans le tambour de la machine.

• N'utilisez jamais la machine si le câble d'alimentation, le bandeau de
commande ou le socle sont endommagés et de manière telle que l'in­térieur de l'appareil est accessible.

5

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 5

Protection de l'environnement

Tous les matériaux portant le symbole sont recyclables. Déposez-les dans une
déchetterie prévue à cet effet (renseignez-vous auprès des services de votre com­mune) pour qu'ils puissent être récupérés et recyclés.
Les matières plastiques sont identifiées comme suit:

>PE< pour polyéthylène, par exemple pour la housse d'emballage et les sachets
contenant la documentation.

>PS< pour polystyrène expansé, par exemple pour Ies pièces de rembourrage
essentiellement exemptes de HCFC.

Les cartons sont fabriqués à partir de papier recyclé et doivent être remis à la
collecte des vieux papiers.

Afin de réaliser des économies d'eau et d'énergie et donc de contribuer à la protec­tion de l’environnement, nous vous conseillons de respecter les instructions sui­vantes:

- Utilisez si possible l'appareil à pleine capacité plutôt qu'avec des charges partielles
(en veillant toutefois à ne pas surcharger le tambour).

- N'utilisez les programmes avec prélavage que pour du linge très sale.

- Adaptez la dose de lessive à la dureté de l'eau ainsi qu'à la charge et au degré de
salissure du linge.

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage
ce qui pourrait représenter un danger: coupez le câble d'alimentation au ras de l'ap­pareil et neutralisez le dispositif de fermeture du hublot.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être
traité comme déchet ménager. Il doit plutôt être remis au point de ramassage con­cerné, se chargeant du recyclage du matériel électrique et électronique. En vous
assurant que ce produit est éliminé correctement, vous favorisez la prévention des
conséquences négatives pour l’environnement et la santé humaine qui, sinon,
seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour
obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec
le bureau municipal de votre région, votre service d’élimination des déchets
ménagers ou le magasin où vous avez acheté le produit.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANO-
MALlE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention
est nécessaire, le service après-vente du vendeur de votre appareil est le premier
habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez
effectué l’achat …), consultez l’Assistance Consommateurs.

En cas d'intervention sur votre appareil, exigez du service après­vente les pièces de rechange certifiées Constructeur.

6

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 6

Description de l’appareil

Vue de face

Distributeur à produits

Lessive en poudre pour pro­grammes avec prélavage,

trempage (Prog. A) ou déta­chant en poudre pour pro­gramme avec l’option
TACHES.

Lessive en poudre ou liquide
pour le lavage principal

Additifs liquides: assouplis­sant, amidon...

7

Notice d’utilisation

30

60

40

40

90

60

40 E

40

30

60 E

40 E

40

D

L 12700 VIT

30

40

G

F

C

B

A

H

1200
900
700
500

Distributeur à produits

Bandeau de commande

Hublot

Filtre

Pieds réglables

Carte
programmes

132984620.qxd 21/09/2005 16:56 Pagina 7

Bandeau de commande

A = Voyant de mise sous tension
B = Touche MARCHE/ARRET
C = Touches additionnelles

D = Touche de sélection du temps de séchage
E = Touche départ différé
F = Ecran d’affichage
G = Touche DEPART/PAUSE
H = Affichage du déroulement du programme
J = Sélecteur de programmes

Sélecteur de programmes

Le programmateur détermine le mode
de lavage (par exemple niveau d’eau,
mouvement du tambour, nombre de
rinçages) en fonction de la nature et du
degré de salissure du linge, ainsi que la
température de l’eau de lavage et les
programmes de séchage.

Ce sélecteur de programmes peut
être tourné soit vers la droite, soit
vers la gauche.

J

30

60

40

40

90

60

40 E

40

30

60 E

40 E

40

D

L 12700 VIT

30

40

G

F

C

B

A

H

1200

900
700
500

8

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 8

H
G

F

D

C

B

A

30

40

30

90

40

40

60 E

40

L 12700 VIT

60

40 E

40

30

60

40 E

BLANC/COULEURS

Lavage principal pour linge à bouillir/linge de couleur de 30°C à 95°C.

ECONOMIQUE

Les programmes “60°E et 40°E” (coton et synthétiques) peuvent être
sélectionné pour du linge peu ou normalement sale; durée de lavage
prolongée (non compatible avec COURT ). La température du lavage
diminue.

SECHAGE

Programme de séchage pour coton et lin (Blanc/Couleurs)

SYNTHETIQUES

Lavage principal pour textiles d’entretien facile de 40° à 60°C.

REPASSAGE FACILE

Lavage à 40°C: brassage délicat et essorage doux pour éviter le froissa­ge du linge, facilitant ainsi le repassage.

SECHAGE

Programme de séchage pour synthétiques.

DELICATS

Lavage principal pour linge délicat, 30°C ou 40°C.

LAINE

Lavage principal (froid jusqu’à 40°C) pour laine et linge portant le
label “ laver à la main”.

A = TREMPAGE

Trempage à 30°C pour du linge très sale (pas pour la laine).

B = RINCAGES

Rinçage séparé, par exemple pour le rinçage de textiles lavés à la main;
3 étapes de rinçage et essorage long.

C = ASSOUPLISSANT

Traitement séparé au produit assouplissant. Un rinçage a lieu, le produit
liquide est entraîné depuis le compartiment , essorage long.

D = VIDANGE

Vidange de l’eau après un arrêt cuve pleine (sans essorage ultérieur).

F = ESSORAGE

Essorage séparé de linge blanc/couleur lavé à la main.

G = PROGRAMME RAPIDE

Programme rapide pour coton, synthétique et délicat à 30°C.

H = ANNULATION

Permet la réinitialisation de la lavante-séchante en cas d’erreur.

9

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 9

Touche MARCHE/ARRET

Appuyez sur cette touche pour mettre l’appareil sous tension. Pour le
mettre hors tension, faites ressortir cette touche.

Voyant de mise sous tension

Il est relié à la touche MARCHE/ARRET: il s’allume quand vous appuyez
sur la touche et s’éteint quand vous appuyez de nouveau.

Touche DEPART/PAUSE

Cette touche a deux fonctions :

• départ: une fois que vous avez sélectionné le programme et les
options éventuelles, appuyez sur cette touche pour que le programme
démarre. Le voyant situé au-dessus de la touche arrête de clignoter et
reste allumé de manière fixe.

Si un départ différé a été sélectionné avec la touche correspondante, le
compte à rebours commence et est visualisé sur l’écran;

• pause: si vous appuyez à nouveau sur la touche, le programme en
cours est interrompu. Le voyant situé au-dessus de la touche commence
à clignoter. Pour faire repartir le programme, appuyez de nouveau sur
cette touche.

Quand le cycle en cours est mis en mode pause, il est possible d’ouvrir
le hublot à condition que:

• la lavante-séchante ne soit pas en phase de chauffage ou séchage

• le niveau d’eau ne soit pas haut

• le tambour ne soit pas en mouvement.
Attention! Avant d’effectuer une modification quelconque du pro-

gramme en cours, la lavante-séchante doit être mise en PAUSE.

Touche DEPART DIFFERE

Avec cette touche, il est possible de retarder le départ du programme de 30

- 60- 90 minutes jusqu'à 2 heures et puis de heure en heure jusqu'à un max­imum de 23 heures. Le nombre d’heures au bout desquelles vous souhaitez
que le programme commence est visualisé sur l’écran pendant 3 secondes
environ puis la durée du programme préalablement sélectionné réapparaît.

Cette option doit être sélectionnée après avoir sélectionné le programme et
avant d’appuyer sur la touche Départ Pause.

Le décompte (en heures et minutes) est visualisé sur l’écran.
Le départ différé peut être modifié à tout moment tant que vous n’avez pas

appuyé sur la touche Départ Pause.

10

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 10

Pour annuler le départ différé, si vous avez déjà appuyé sur la touche
Départ Pause:

• mettez la lavante-séchante en PAUSE en appuyant sur Départ Pause;

• appuyez sur la touche Départ Différé jusqu'à ce que l’écran visualise le
symbole «

0’»;

• appuyez de nouveau sur la touche Départ Pause.
Le départ différé ne peut pas être sélectionné pour les programmes

Vidange «D» et Essorage «F».

Attention!

• Avec le programme “Trempage «A»” le retard sélectionné (jusqu'à un max-
imum de 10 heures) correspond au temps de trempage du linge dans la cuve.

• Durant toute la durée du départ différé, le hublot est bloqué.
Si vous devez ouvrir le hublot, mettez d’abord la lavante-séchante en pause.

Lorsque vous refermez le hublot, appuyez de nouveau sur la touche Départ
Pause.

Touche TEMPS DE SECHAGE

Appuyez sur cette touche pour sélectionner la durée souhaitée pour le
cycle de séchage, en fonction du type de linge (coton ou synthétiques)
à sécher.

Pour sélectionner le temps de séchage appuyez sur la touche jusqu'à ce
que la durée souhaitée apparaisse sur l’écran.

Pour le COTON et SYNTHETIQUES, des temps de séchage de 10 minu-
tes à 130 minutes peuvent être sélectionnés.

Dans le programme LAVAGE ET SECHAGE ENCHAINE le temps de sécha­ge apparaît sur l’écran pendant 3 secondes. La durée du programme
s’affiche ensuite.

Touches additionnelles

Selon le programme, différentes fonctions peuvent être combinées.
Le choix des options doit s'effectuer après avoir sélectionné le pro­gramme souhaité et avant d'appuyer sur la touche DEPART/PAUSE.
Lorsqu’on appuie sur ces touches, les voyants correspondants s’allu­ment. En appuyant à nouveau, les voyants s’éteignent.
Si lors de la sélection du programme de lavage vous choisissez une
option non compatibile avec ce programme, le code “Err” apparaît sur
l’écran d’affichage, les voyants des touches clignotent pendant 2
secondes et l’erreur de sélection est également signalée par un signal
sonore.

11

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 11

12

Notice d’utilisation

ESSORAGE

Appuyez sur cette touche pour réduire la vitesse maximum de l'essora­ge final proposée par la machine ou pour choisir l'option ARRET CUVE
PLEINE , le voyant correspondant s’allume. Pour le coton, la vitesse
maximum est de 1200 tr/min, de 900 tr/min pour les synthétiques et la
laine, de 700 tr/min pour le linge délicat et le Programme Rapide «G».

ARRET CUVE PLEINE

En choisissant l’option (arrêt cuve pleine) l’eau du dernier rinçage n’est
pas évacuée à la fin du programme sélectionné pour éviter le froissage du
linge s’il n’est pas sorti immédiatement du tambour dès l’arrêt de l’appareil.

A la fin du cycle l’hublot est bloqué, le voyant de la touche Départ Pause
s’éteint, les voyants “arrêt cuve pleine” et “fin” restent allumés pour indiquer
que l’eau doit être vidangée. L’écran visualise un zéro clignotant.

Pour compléter le cycle, choisissez l’une de ces possibilités:

• Sélectionnez le programme Vidange «D»: La lavante-séchante effectue la
vidange sans essorer;

•

Sélectionnez le programme Essorage «F»: Choisissez la vitesse de l’essorage

en appuyant sur la touche “Essorage” et puis appuyez sur la touche Départ Pause.
L’eau est vidangée et le linge est essoré à la vitesse d’essorage sélectionné.

Attention!
N’oubliez pas de tourner le sélecteur de programmes avant sur ANNULATION
«H», puis sur Vidange ou Essorage.

L'option ARRET CUVE PLEINE n'est pas compatible avec le programme
LAVAGE ET SECHAGE ENCHAINE.

PRELAVAGE

Prélavage à 30°C avant le lavage qui s’enchaîne automatiquement. Cet­te fonction n’est pas compatible avec le programme LAINE, le PRO-
GRAMME RAPIDE «G» et la touche TACHES.

TACHES

Pour le traitement, avec un sel détachant, du linge très sale ou taché
(lavage principal prolongé de 10 minutes avec entraînement du produit
optimisé pendant le lavage).
Cette fonction n’est pas compatible avec le programme LAINE, PRO-
GRAMME RAPIDE «G», le touche PRELAVAGE et avec de températures de
lavage inférieures à 40°C.
Attention! Si vous souhaitez effectuer un programme avec l’option taches,
versez le sel détachant dans le bac .

132984620.qxd 21/09/2005 16:56 Pagina 12

COURT

On obtient une réduction du temps de lavage en appuyant sur cette touche.
A utiliser pour du linge peu sale.
Cette fonction n’est pas compatible avec le programme LAINE, le PRO­GRAMME RAPIDE «G» et ECONOMIQUE (60E - 40E).

RINCAGE SUPPLEMENTAIRE

Cette fonction peut être sélectionnée pour tous les programmes, sauf la LAI­NE et le PROGRAMME RAPIDE «G». La machine effectuera deux rinçages

supplémentaires pour le coton et 1 rinçage supplémentaire pour les synthé­tiques, ainsi que pour les tissus délicats. A conseiller pour les personnes aller­giques aux produits lessiviels et dans les zones où l’eau est très douce.

Important!

Si vous appuyez simultanément sur les touches Rinçage Supplementaire
et Départ Pause pendant environ 4 secondes, le signal sonore à l’af­fichage, à la fin du cycle de lavage et en cas de selection incorrecte, est supprimé.

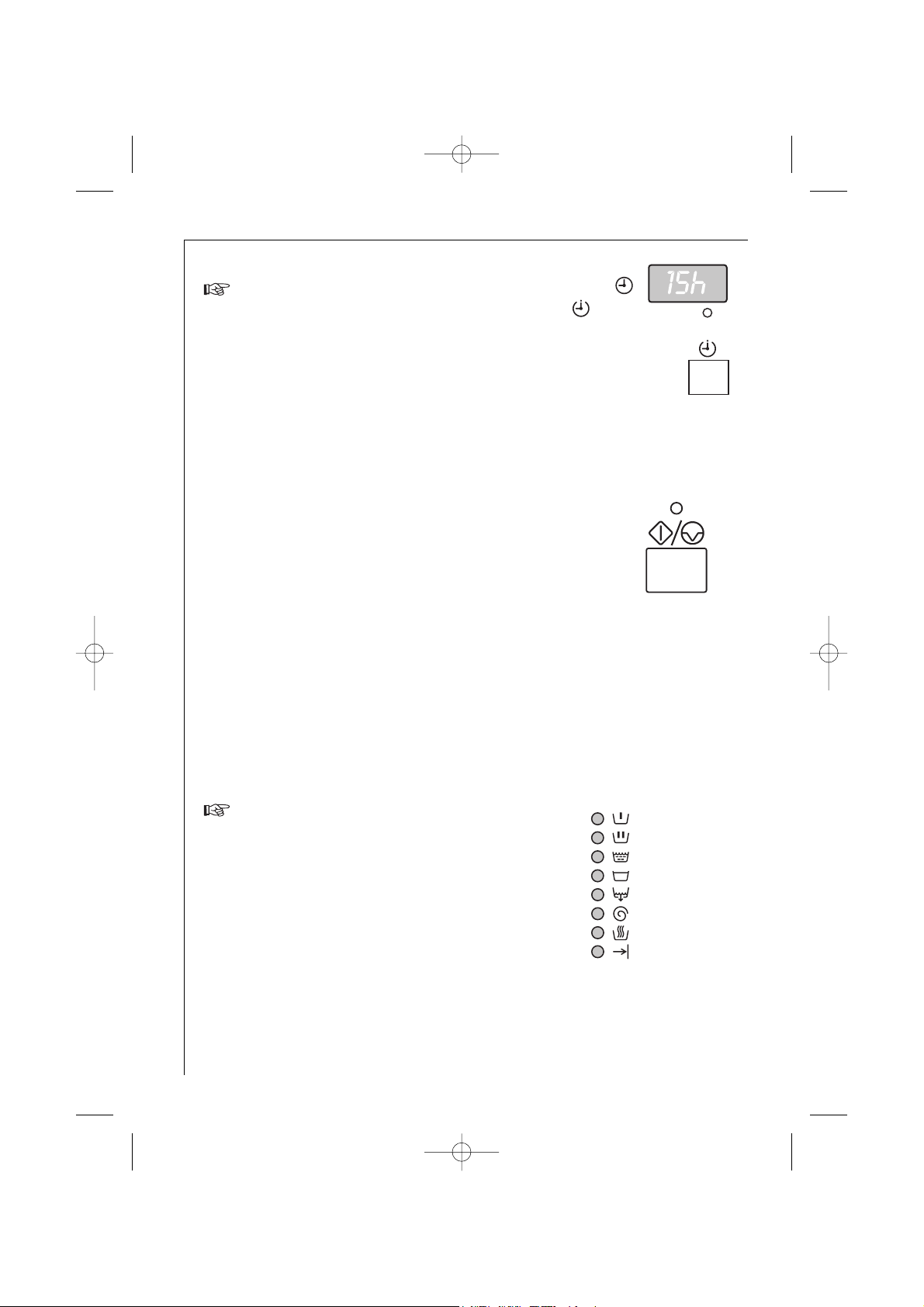

Ecran d’affichage

L'écran fournit les informations suivantes:

• Annulation du programme, affichée par trois tirets clignotants, lorsque

la sélecteur de programmes est tourné sur la position “H” (annulation).

•

Durée du programme choisi (en heures et minutes), calculée automatique­ment en fonction de la charge maximum prévue pour chaque type de linge.

• Temps de séchage sélectionné (130 minutes maximum pour le coton et

les synthétiques). Après le départ du programme, le temps restant s'actuali­se à chaque minute.

• L’arrêt de la lavante-séchante cuve pleine d’eau, après les programmes

avec l’option (arrêt cuve pleine) ou après le programme de trempage,
visualisé par un zéro clignotant.

• Un zéro clignotant une fois le programme terminé.

• Le départ différé, indiqué en heures et minutes, sélectionné au moyen de

la touche correspondante (23 heures maximum).
Le départ différé est visualisé sur l’écran pendant 3 secondes, puis la durée

du programme sélectionné réapparaît.
Une fois que vous avez appuyé sur la touche Départ Pause, le compte à

rebours commence. Le départ différé diminue d’heure en heure jusqu’à 2
heures, ensuite de 30 en 30 minutes;

• Sélection erronée des options. Si lors de la sélection du programme de

lavage vous choisissez une option non compatible avec ce programme, le
code Err apparaît sur l’écran d’affichage pendant 2 secondes.

• Code d'alarme signalant des anomalies de fonctionnement (voir informa-

tions plus détaillées page 36).

Notice d’utilisation

13

132984620.qxd 21/09/2005 16:56 Pagina 13

Affichage du déroulement du programme

Le déroulement du programme affiche les séquences du
programme sélectionné avant le départ du programme.
Pendant le déroulement du programme, la phase du pro­gramme concernée s’affiche.

FIN DE CYCLE

Signale la fin du cycle de lavage ou séchage. Le linge peut être retiré de la
lavante-séchante.
Si ce voyant clignote, en même temps un code d’alarme apparaît sur l’ecran
et on peut entendre des signaux sonores, ceci signifie qu’il y a une anomalie
dans le fonctionnement de l’appareil.

Annulation d'un programme

Pour annuler un programme en cours, tournez le sélecteur de program­mes sur la position “H”.

Attention! Après un programme s’arrêtant cuve pleine d’eau (fonction
arrêt cuve pleine ), sélectionnez d'abord “H”, puis “D” VIDANGE.

Modification d’une option ou du programme en cours

Il est possible de modifier n’importe quelle option avant que le programme ne l’exécute.
Si le programme est en cours, avant de procéder à une modification quel­conque, il faut tout d’abord mettre la lavante-séchante en PAUSE, changer
les options et appuyer de nouveau sur la touche “Départ Pause”.

Si vous souhaitez changer le programme en cours il faudra tourner le sélec­teur sur Annulation «H» pour annuler le programme que la machine est en
train d’effectuer, sélectionner le nouveau programme et appuyer de nouveau
sur la touche “Départ Pause” pour le faire démarrer. La lavante-séchante
reprend le cycle depuis le début et l’eau reste dans la cuve.

Ouverture du hublot en cours de programme

Si l'on doit ouvrir le hublot, il faut tout d'abord mettre la machine en PAUSE
en appuyant sur DEPART/PAUSE.
Le hublot peut être ouvert à condition que:

• La machine ne se trouve pas en phase de chauffage de l'eau ou de séchage;

• Le niveau de l'eau ne soit pas trop haut;

• Le tambour ne soit pas en mouvement.
S’il n’est pas possible de l’ouvrir mais que cela est absolument nécessaire, il

faut mettre la lavante-séchante hors tension avec la touche MARCHE/ARRET.
Au bout de 3 minutes le hublot pourra être ouvert.

Attention au niveau et à la température de l’eau dans la lavante-séchante!

Le programme repartira de la phase à laquelle il a été interrompu quand vous
appuierez de nouveau sur MARCHE/ARRET après la fermeture du hublot.

14

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 14

Prélavage

Lavage
Rinçage
Arrêt cuve pleine
Vidange

Essorage

Séchage
Fin

Guide de lavage

Tri du linge par catégorie

Pour obtenir les meilleurs résultats de lavage, nous vous conseillons de
trier le linge par catégorie:

• d'un côté le linge résistant pouvant supporter un lavage et un esso-

rage énergiques

• de l'autre, le linge délicat qu'il convient de traiter avec précaution.

Pour les charges mixtes, charges composées d'articles en fibres de dif­férente nature, choisissez un programme convenant à la fibre la plus
fragile.

Températures et symboles

Les étiquettes d'entretien vous aident à choisir le programme de lavage
approprié. Il est conseillé de trier le linge en fonction des étiquettes
d'entretien.
Les indications de température spécifiées sur les étiquettes d'entretien
sont des valeurs maximum.

Linge à bouillir

Les textiles en coton et en lin portant ce symbole d'entretien ne sont
pas délicats. lls résistent aux températures et contraintes mécaniques
élevées. Le programme BLANC est approprié pour ce type de linge.

Linge de couleur

Les textiles en coton et en lin portant ce symbole d'entretien ne sont
pas délicats. lls résistent aux contraintes mécaniques. Le programme
COULEURS est approprié pour ce type de linge.

Linge facile à entretenir

Les textiles tels que le coton apprêté, les tissus mélangés à base de
coton et les tissus synthétiques portant ce symbole exigent un traite­ment mécanique plus doux. Le programme SYNTHETIQUE est approprié
pour ce type de linge.

Linge délicat

Les textiles tels que les textiles en couches, les microfibres, les synthé­tiques, les voilages portant ce symbole d'entretien nécessitent un trai­tement particulièrement doux. Le programme DELICAT est approprié
pour ce type de linge.

40

60

40

40

60

95

15

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 15

16

Laine et linge particulièrement fragile

Les textiles tels que la laine, les mélanges de laine ou la soie portant
cette étiquette sont particulièrement sensibles aux contraintes méca­niques. Le programme LAINE est approprié pour ce type de textiles.

Le cycle laine de cette lavante-séchante a été approuvé par la Wool­mark pour le lavage des articles Woolmark lavables machine, sous réser­ve que ces articles soient lavés conformément aux instructions mentio­nées sur l’étiquette de l’article et celles indiquées par le fabricant de
cette lavante-séchante. M9605.

Les textiles portant l'étiquette (lavage à la main) peuvent être lavés
dans le programme LAINE.
Les textiles portant l’étiquette ne peuvent pas être lavés dans le
lave-linge!

Lavage du linge couleur

Lorsqu'il est lavé pour la première fois, le linge de couleur peut
perdre de sa couleur et déteindre sur d'autres vêtements.
Pour s'assurer qu'un article en couleur ne déteint pas, nous vous
conseillons d'effectuer le simple test suivant:

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles
sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur,
ceci afin d'éviter des cernes.

Herbe. Savonnez soigneusement, traitez à l'eau de javel diluée. Pour les
lainages, I'alcool à 90°C peut donner de bons résultats.

Crayon à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbi­bé d'alcool à 90°. Prenez soin de ne pas laisser la tache s’étaler.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les
conseils du fabricant.

40

30

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 16

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les
couleurs peuvent le supporter, faites tremper dans de l'eau additionnée
d'eau de javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et
laissez agir 10 à 15 min.

Chewing-gum. Diluez-le avec du dissolvant pour vernis à ongles puis
enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du
textile supporte le dissolvant.

Cambouis-goudron. Etalez un peu de beurre frais sur la tache, laissez
agir puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Posez la face tachée du tissu sur un papier absorbant,
puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles
en prenant soin de changer fréquemment le papier se trouvant sous la
tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immé­diatement avec le solvant indiqué sur le pot de peinture (eau, térében­thine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le
plus possible, puis repassez en intercalant une feuille de papier de soie
entre le fer chaud et le tissu taché.

Vérification du linge

Videz les poches.
Fermez les fermetures à glissière et à pression.
Enlevez les crochets des voilages ou mettez les voilages dans une hous­se.
Retirez les boutons mal cousus, les épingles et les agrafes.
Pour les protéger, mettez les voilages dans une taie d'oreiller par
exemple.
Cousez ou enlevez les boutons qui ne tiennent qu'à un fil.

Charges de linge maximales selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la
capacité maximale de la machine. Cette capacité varie suivant la natu­re des textiles.
Diminuez la quantité en cas de linge très sale ou de tissu éponge.

17

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 17

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même
pouvoir de rétention d'eau.
C’est pourquoi, d'une manière générale, le tambour peut être rempli:

- en totalité mais sans pression excessive pour le linge en coton, lin,
métis,

- à moitié de son volume pour les cotons traités et les fibres synthé­tiques,

- au tiers environ de son volume pour les articles très fragiles tels que
les voilages et les lainages.

Pour une charge de linge mixte, remplissez le tambour en fonction des
fibres les plus fragiles.

Nous vous donnons, à titre indicatif, les poids moyens des articles les
plus communs.

peignoir de bain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1200 g

serviette de toilette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 g

grand drap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1300 g

drap 1 personne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .800 g

taie d'oreiller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 g

chemise de nuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 g

pyjama homme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .500 g

pyjama enfant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 g

chemise homme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .250 g

chemisier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150 g

torchon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 g

blouse de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 à 600 g

Les produits

Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité maxi­male de lessive à utiliser selon la charge de linge.
Conformez-vous aux doses et aux instructions préconisées sur les
emballages.

18

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 18

Dosage

La quantité de lessive à utiliser est
fonction de la charge de linge à
laver, de la dureté de l'eau et du
degré de salissure du linge.
Si l'eau est douce, diminuez légè­rement les doses. Si l'eau est cal­caire ou si le linge est très sale ou
taché, augmentez un peu les
doses.
Vous obtiendrez le degré de dureté de votre eau en contactant la com­pagnie de distribution d'eau de votre région ou tout autre service com­pétent.

N.B.: N'utilisez que des produits lessiviels faiblement moussants, vendus
dans le commerce, spécialement conçus pour l'utilisation dans les
machines à laver.
Utilisez des produits neutres pour le lavage de la laine.

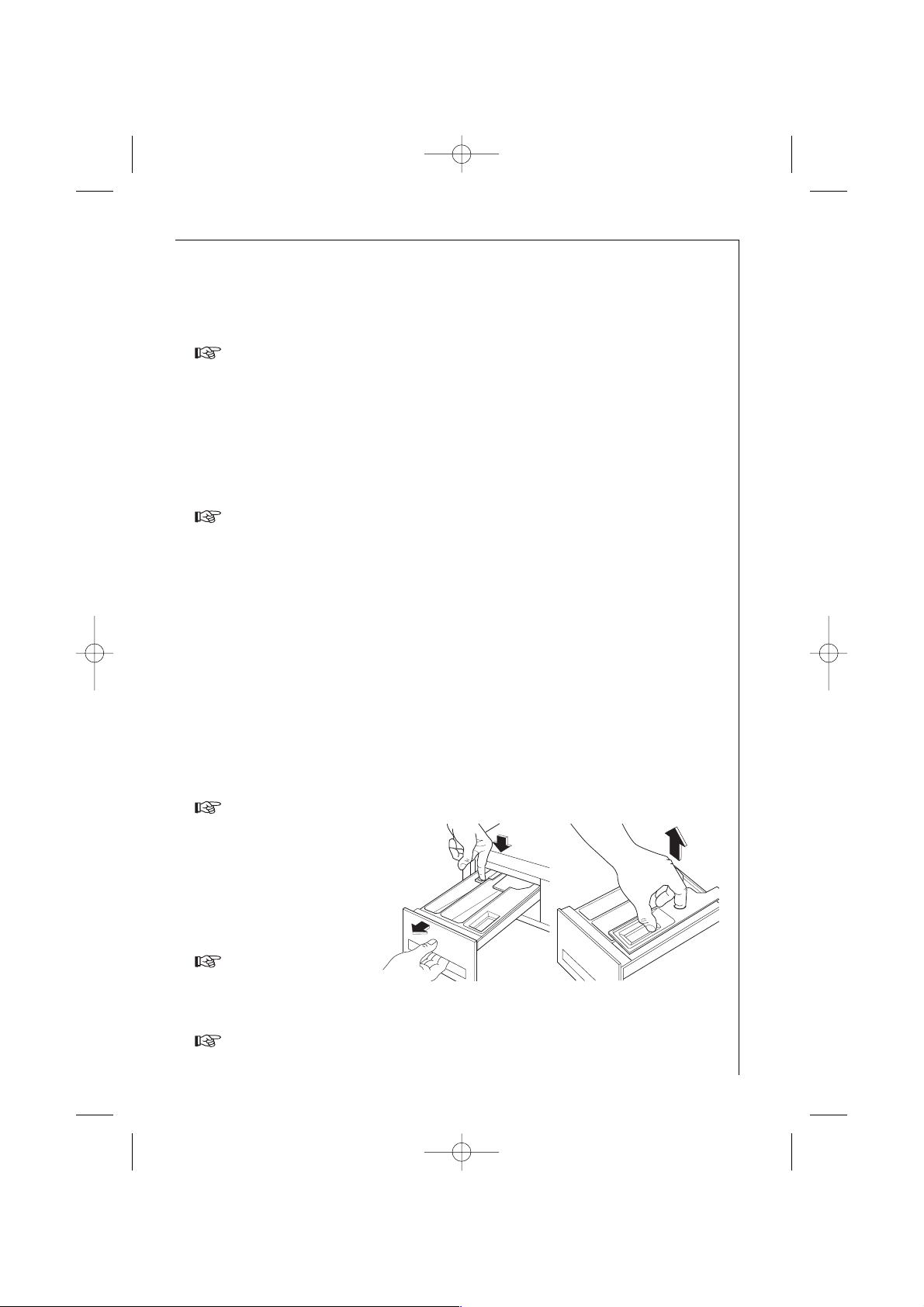

Si vous utilisez des lessives liquides, placez la boule doseuse directe­ment dans le tambour et choisissez un programme sans prélavage. Si
vous séchez ensuite votre linge dans la machine, n'oubliez pas de reti­rer la boule doseuse. Il est également possible de mettre directement la
lessive liquide dans le bac pour le lavage ( ), à condition de ne pas
faire de prélavage et de mettre tout de suite la machine en marche.

Les lessives liquides sont indiquées pour des températures peu élevées,
à savoir 30°C et 40°C, alors qu'il est conseillé d'utiliser une lessive en
poudre pour les températures supérieures, de 60°C à 90°C.

Assouplissant

Le bac dans le tiroir à produits vous permet d'ajouter automatique­ment à l'eau du dernier rinçage un produit assouplissant sous forme
liquide. Respectez le dosage indiqué sur le flacon, en fonction de la
caractéristique de l'assouplissant utilisé, normal ou concentré.

Veillez à ne pas dépasser la quantité d'assouplissant maximale pres­crite pour le tiroir à produits.

Il est conseillé d'utiliser un produit assouplissant au cours du lavage
pour favoriser le séchage et rendre le linge plus souple. Celui-ci permet
également de supprimer l'électricité statique.

19

Notice d’utilisation

Plage de dureté

Dureté de l’eau en

degrés français °T.H.

I - douce

0-15

II - moyenne

16-25

III - dure

26-37

IV - très dure

plus de 37

132984620.qxd 21/09/2005 16:56 Pagina 19

20

Notice d’utilisation

LAVAGE DELICAT

Temp. maxi

95°C

Temp. maxi

60°C

Temp. maxi

40°C

Temp. maxi

30°C

Lavage à la

main

Lavage

interdit

JAVELLISATION Chlorage dilué à froid Chlorage interdit

REPASSAGE Fort 200°C maxi Moyen 150°C maxi Doux 110°C maxi

Ne pas repasser

NETTOYAGE

A SEC

Tous solvants

Perchloréthylène ou

essences minérales

(essence F, White Spirit)

Uniquement essences

minérales

(Pour linge et tissus blancs)

Ne pas nettoyer à sec

SECHAGE Linge étendu Linge suspendu

Sur cintre

Séchage en

tambour

Haute

temp.

Temp.

modérée

Ne pas sécher en

tambour

LAVAGE NORMAL

95

60

60

95

40

40

40

30

30

Symboles internationaux pour l’entretien des textiles

132984620.qxd 21/09/2005 16:56 Pagina 20

Guide de séchage

Le séchage fonctionne selon le principe de la condensation.
Par conséquent, le robinet de l’eau doit rester ouvert et le tuyau de

vidange doit vidanger dans un lavabo ou bien dans un conduit de
vidange même pendant le cycle de séchage.

Charge

Attention:
Les charges de linge lavé dépassant ces quantités doivent être

réduites avant de passer au séchage afin d’obtenir de bons résul­tats.

Linge ne convenant pas au séchage

• Les tissus particulièrement délicats comme les rideaux en fibres syn­thétiques, les vêtements en laine et en soie ou avec des parties en
métal, les bas en nylon, les vêtements en tissu très volumineux com­me les anoraks, les couvre-lits, les courtepointes, les sacs de coucha­ge et les couettes ne doivent pas être séchés en machine.

• Les vêtements rembourrés de caoutchouc-mousse ou de matières
similaires ne doivent pas être séchés en machine car il y a un danger
d’incendie.

• Les tissus contenant des résidus de fixateurs ou de laque à cheveux ou
bien de dissolvant pour vernis à ongles et de produits similaires ne
peuvent pas être séchés en machine afin d’éviter la formation de
vapeurs dangereuses.

Symboles pour le séchage sur les étiquettes des vêtements

Contrôlez toujours si les vêtements peuvent être séchés en machine.
Vérifiez sur leur étiquette.

21

Notice d’utilisation

Type de linge

Charge maxi
(poids à sec)

2,5 kgCoton et lin

1,5 kgSynthétique

132984620.qxd 21/09/2005 16:56 Pagina 21

Les symboles suivants se réfèrent au séchage:

Séchage normal (température normale)

Séchage délicat (température réduite)

Ne pas sécher en machine.

Durée du cycle de séchage

Le temps de séchage peut varier en fonction:

• de la vitesse de l’essorage final

• du niveau de séchage voulu

• du type de linge

• du poids de la charge
Les temps moyens de séchage sont indiqués dans le tableau des pro-

grammes. L’expérience enseignera quels sont les temps les plus adaptés
aux exigences personnelles en fonction des différents tissus. Il est
conseillé d’en prendre note.

Résidus de fibres

Après le séchage de tissus perdant des brins de fibres, par exemple ser­viettes neuves, il est conseillé d’effectuer le cycle “B” (RINCAGE) pour
s’assurer que les résidus s’étant éventuellement déposés dans le tam­bour soient complètement éliminés et qu’ils ne se collent pas aux vête­ments de la charge suivante.

Contrôlez et nettoyez éventuellement le filtre de vidange après
chaque cycle de séchage.

Séchage supplémentaire

Si le linge est encore trop humide à la fin du programme, effectuez un
autre cycle de séchage bref.

Attention! Pour éviter la formation de plis ou le rétrécissement des
vêtements, évitez un séchage excessif.

22

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 22

Comment faire un séchage

Séchage indépendant

Charge maxi:

- coton 2,5 kg

- synthétiques 1,5 kg

Pendant le séchage, le robinet de l’eau doit être ouvert et le tuyau de
vidange doit être placé correctement.

Appuyez sur la touche MARCHE/ARRET pour mettre l’appareil sous
tension.

Tournez le sélecteur de programmes sur le programme de séchage
dans le secteur pour coton ou synthétiques.

Appuyez sur la touche TEMPS DE SECHAGE jusqu’à ce que le tem­ps voulu apparaisse sur l’écran.

Appuyez sur DEPART/PAUSE pour faire partir le programme.
En fin de cycle, tournez le sélecteur de programmes sur “H”, appuyez sur

la touche MARCHE/ARRET pour mettre l’appareil sous tension, le
voyant correspondant s’éteint. Sortez le linge.

23

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 23

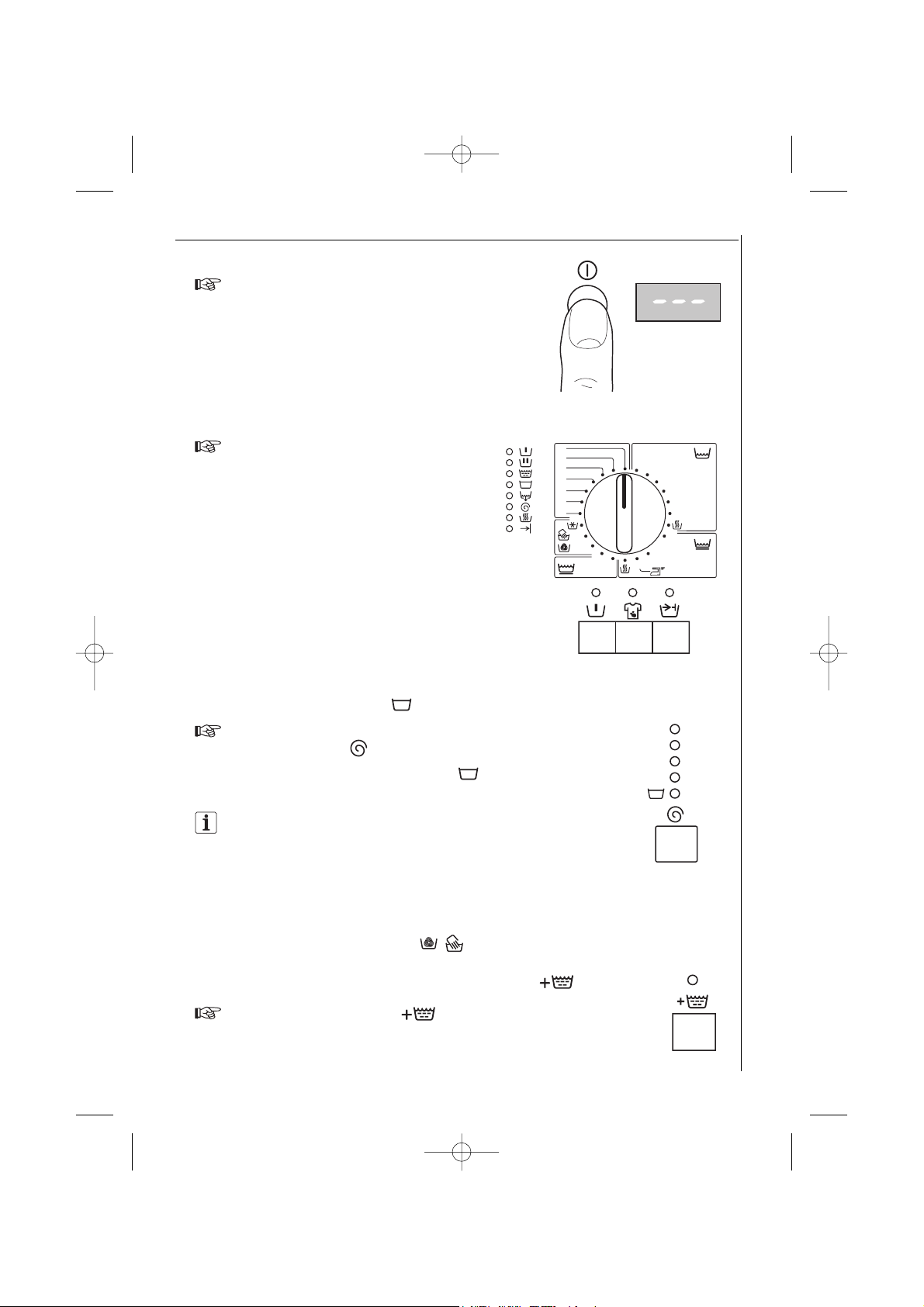

Comment faire un lavage

Avant d’effectuer un premier lavage dans votre lavante-séchante, nous vous
recommandons d’effectuer un lavage préliminaire, sans linge, pour un net­toyage éventuel du tambour, de la cuve et du tiroir à produits.

1. Versez une dose de lessive dans le distributeur “lavage”.

2. Mettez l’appareil sous tension en enfonçant la touche
“Marche/Arrêt”.

3. Affichez un programme à 90°C.

4. Enfoncez la touche “Départ/Pause”.

Charge maximale de linge sec

Linge blanc / Couleur moyennement sale . . . . . . . . . . . . . . . . . . . . .5 kg

Synthétique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 kg

Délicat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 kg

Voilage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 kg

Laine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 kg

Chargement du linge

Ouvrez le hublot.
Introduisez les pièces de linge une à une dans le tambour après les avoir

dépliées. Alternez les grandes et les petites pièces. Fermez le hublot.

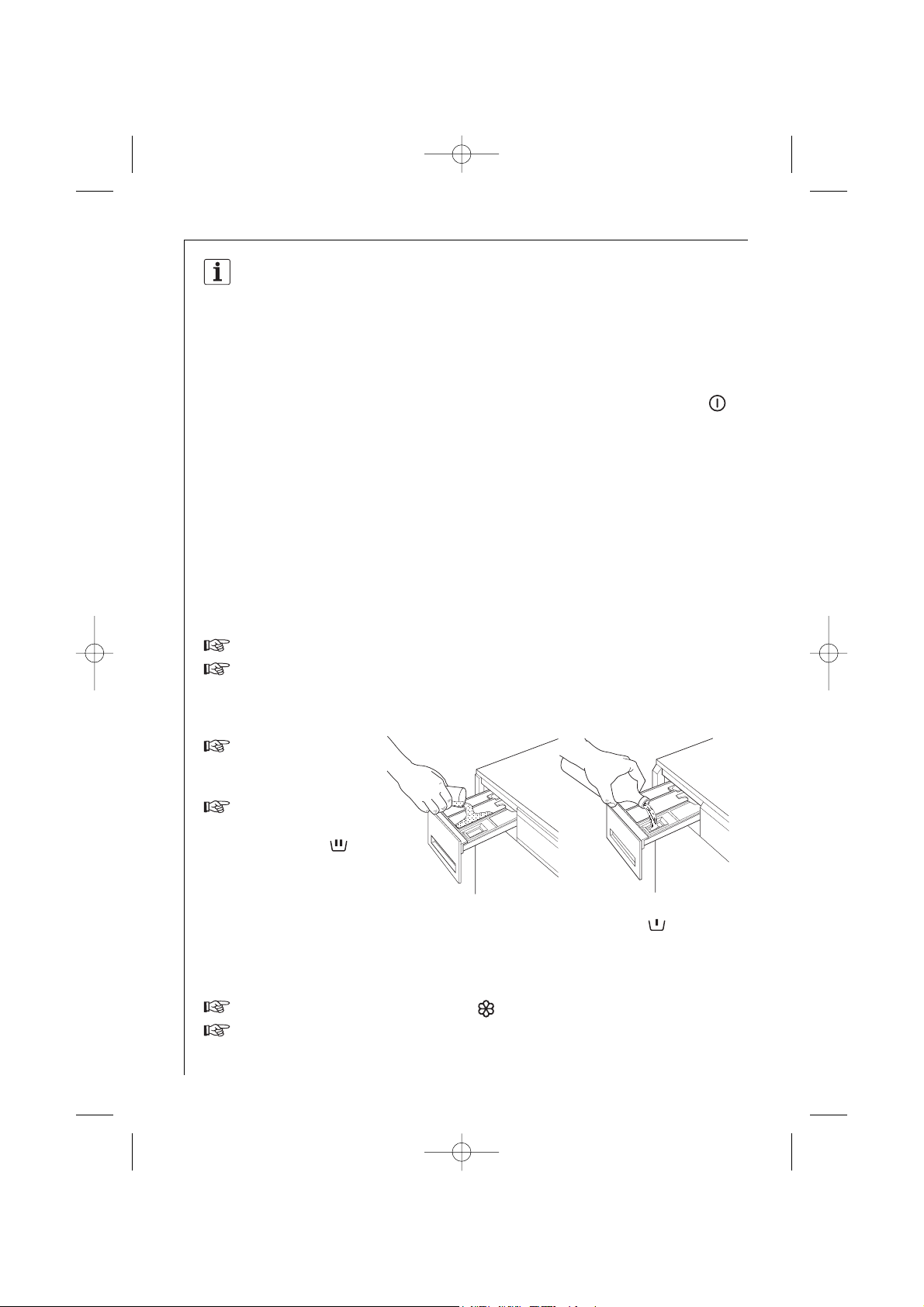

Dosage de la lessive et de l’additif

Ouvrez le distribu­teur vers vous jus­qu’à la butée.

Versez la dose de
lessive nécessaire
dans le bac .

Si vous souhaitez
effectuer un pro­gramme avec prélavage ou avec traitement des taches ou bien le
trempage, versez la lessive ou le sel détachant dans le bac .

Attention ! Ne mettez pas de produit de lavage dans le bac du préla­vage pour le cycle TACHES, mais le produit spécial (sel détachant) ven­du dans le commerce.

Versez l’assouplissant dans le bac sans dépasser le repère MAX.
Refermez le distributeur.

24

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 24

Mise sous tension de l’appareil

Appuyez sur la touche “Marche/Arrêt”: si le
sélecteur de programmes se trouve sur la
position “H” l’écran affichera trois tirets cli­gnotants. Si le sélecteur se trouve sur un
programme du cycle précédent, l’écran visualise
un zéro clignotant et en peut entendre des
signaux sonores.

Sélection du programme de lavage souhaité

Tournez le sélecteur de programmes
sur la position souhaitée. Les voyants
correspondant aux phases composant
le programme s'allument.

La durée du programme en heures et
minutes s’affiche sur l’écran.

Sélection des fonctions voulues

en fonction du degré de salissure du linge.
Le voyant correspondant s’allume.

Sélection de la vitesse d’essorage ou de l’option
ARRET CUVE PLEINE

Si vous le souhaitez, réduisez la vitesse d’essorage à l’ai­de de la touche ; le voyant correspondant s’allume.

Si l’option ARRET CUVE PLEINE est sélectionnée, le
linge restera immergé dans l’eau du dernier rinçage.

Si l’on ne réduit pas la vitesse d’essorage, la machine
effectuera l’essorage final aux vitesses suivantes:

- coton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1200 tours/mn

- synthétiques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 900 tours/mn

- linge délicat/Programme Rapide (G) . . . . . . . . . . . . . . 700 tours/mn

- laine/lavage à la main

/

. . . . . . . . . . . . . . . . . . . 900 tours/mn

Sélection du rinçage supplémentaire

Appuyez sur la touche , le voyant correspondant s’allu­me.

25

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 25

H
G

F

D

C

B

A

30

40

90

60 E

60

40 E

40

30

60

40 E

30

40

40

40

1200

900
700
500

26

Notice d’utilisation

Sélection de l’option DEPART DIFFERE

Si l’on souhaite différer le départ d’un programme, il
suffit d’appuyer sur la touche DEPART DIFFERE ,
avant d’appuyer sur la touche DEPART/PAUSE,
jusqu’à ce que le nombre d’heures au bout desquelles
vous souhaitez que le programme commence appa­raisse sur l’écran. Il sera affiché pendant 3 secondes
environ, après quoi s’affichera la durée du program­me préalablement sélectionné.

Départ du programme

1. Contrôlez que le robinet d’eau est ouvert.

2. Appuyez sur DEPART/PAUSE pour que le programme
démarre. Le voyant correspondant arrête de clignoter
et seul le voyant de la phase en cours reste allumé.

Si le départ différé a été sélectionné, le décompte en
heures commence et s’affiche à l’écran. Pendant ce laps
de temps, il est possible d’introduire du linge supplémentaire dans le
tambour et de annuler le départ différé.

• Ajouter du linge: appuyez sur DEPART/PAUSE, le hublot peut être
ouvert. Introduisez le linge, fermez le hublot et appuyez de nouveau
sur DEPART/PAUSE.

• Annuler le départ différé: appuyez sur DEPART/ PAUSE, appuyez sur
DEPART DIFFERE jusqu’à ce que un zéro «0’» apparaisse sur l’écran.
Appuyez de nouveau sur DEPART/PAUSE.

Affichage du déroulement du programme

Le déroulement du programme affiche les
séquences du programme de lavage sélectionné
avant le départ du programme. Pendant le
déroulement du programme de lavage, la phase
du programme concerné s’affiche.

e

132984620.qxd 21/09/2005 16:56 Pagina 26

Prélavage

Lavage
Rinçage
Arrêt cuve plein
Vidange

Essorage

Séchage
Fin

27

Ecran d’affichage

Le temps restant diminue de minute en minute et
est affiché sur l’écran.

Fin du programme

La machine s’arrête automatiquement. Un zéro clignotant s’affiche sur
l’écran et en peut entendre des signaux sonores. Le voyant FIN DE CYCLE

s’allume et celui de la touche “Départ Pause” s’éteint.

Si l’option ARRET CUVE PLEINE a été choisie, l'hublot est bloqué, le
voyant de phase correspondant reste allumé et le voyant de la touche
DEPART/PAUSE s’éteint pour signaler que l’eau doit être vidangée; l’é­cran visualise un zéro clignotant.

Pour compléter le cycle, choisissez l’une de ces possibilités:

• vidange seule: tournez le sélecteur de programmes sur “H” et après

sur le programme “D” VIDANGE.

• essorage seule: tournez le sélecteur de programmes sur “H” et après

sur le programme “F” ESSORAGE (réduire eventuellement la vitesse
d’essorage).

Lorsque le programme est terminé, un zéro clignotant apparaît sur
l’écran.

Tournez le sélecteur de programme sur ANNULATION “H”.
Appuyez de nouveau sur la touche MARCHE/ARRET pour mettre

l’appareil hors tension; le voyant correspondant s’éteint.
Sortez le linge.
Contrôlez que le tambour est vide en le faisant tourner avec la main

pour éviter d’endommager du linge lors du prochain lavage (si c’est un
vêtement de couleur, il pourrait déteindre sur des tissus blancs par
exemple).

Fermez le robinet de l’eau.
Laissez le hublot ouvert pour éviter la formation de moisissure et de

mauvaises odeurs.

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 27

2.05

28

Séchage enchaîné

Attention ! Il ne faut pas dépasser 2,5 kg pour le coton et 1,5 kg

pour les synthétiques dans le programme LAVAGE+SECHAGE.

N’utilisez pas de boules doseuses si vous faites un séchage enchaîné.

Introduisez le linge.
Versez la lessive et l’additif.
Mettez l’appareil sous tension en appuyant sur la touche

MARCHE/ARRET .
Choisissez le programme de lavage.
Sélectionnez les options voulues en appuyant sur les touches respecti-

ves.
Dans la mesure du possible, ne sélectionnez pas une vitesse d’essorage
inférieure à celle proposée par la machine de façon à économiser de
l’énergie et à éviter des temps de séchage trop longs.

Dans ce mode de fonctionnement, il n’est de toute façon pas possible
de sélectionner une vitesse d’essorage inférieure à 900 tours/mn pour le
coton et à 700 tours/mn pour les synthétiques.

Choisissez le temps de séchage.
Sélectionnez éventuellement un départ différé.
Démarrez le programme en appuyant sur la touche DEPART/PAUSE.
En fin de cycle, tournez le sélecteur sur ANNULATION “H” et mettez

l’appareil hors tension en appuyant de nouveau sur la touche .

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 28

29

Tableau des programmes

Lavage

(●)Le programme de réfférence pour les données figurant sur l’étiquette d’énergie,

d’après la norme CEE 92/75.
* Ces informations sont données à titre indicatif et peuvent varier en fonction de la

quantité et du type de linge à laver, de la température d’arrivée de l’eau et de la
température ambiante. Elles se réfèrent à la température la plus élevée prévue pour
chaque programme.

Notice d’utilisation

Programme

Blanc

Temp.

90°-60°

Type de tissu

Coton et lin, par
exemple, vêtements
de travail normale­ment sales, draps,
linge de maison,
lingerie, serviettes.

Fonctions

possibles

TACHES
COURT
PRELAVAGE
RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

Charge

maxi

kg

5

(●)Blanc

ECO

60°E

Coton et lin, par
exemple draps et lin­ge de maison peu ou
normalement sales.

TACHES
PRELAVAGE

RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

5

Coton

Couleurs

60°

40°-30°

Linge de couleur
en coton ou en lin,
chemises, lingerie,
linge en éponge.

5

Synthétique

60°-40°

40°

Repassage

Facile

Tissus synthétiques,
lingerie, vêtements
de couleur, chemi­ses sans repassage,
chemisiers.

2

Délicat

40°-30°

Tissus délicats,
rideaux par exem­ple.

TACHES / COURT
PRELAVAGE
RINCAGE SUPPL.
ARRET CUVE PLAINE
ESSORAGE

2

Laine

40°-30°

FROID

Vêtements en laine et
vêtements délicats por­tant l’étiquette "lavage
à la main"

.

ARRET CUVE PLEINE
ESSORAGE

1

Energie

kWh

1,8 52

142

0,85 49 136

Coton

Couleurs

ECO

40°E

Linge de couleur
en coton ou en lin,
chemises, lingerie
peu sales

.

TACHES / PRELAVAGE

RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

5 0,85 49 141

1,2

0,85

0,55

0,4

Eau

litres

49

41

58

58

Durée

mn

121

89

58

57

Consommation*

TACHES / COURT
PRELAVAGE
RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

Synthétique

Eco

40°E°

Synthétiques
mixtes, par ex.

che­mises, blouses, lin­gerie

peu sales

.

2 0,5 41 89

TACHES
PRELAVAGE
RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

TACHES / COURT
PRELAVAGE
RINCAGE SUPPL.
ARRET CUVE PLEINE
ESSORAGE

132984620.qxd 21/09/2005 16:56 Pagina 29

Tableau des programmes

Programmes spéciaux

* Ces informations sont données à titre indicatif et peuvent varier en fonction
de la quantité et du type de linge à laver, de la température ambiante et de la
température d’arrivée de l’eau.

30

Programme

Type de

tissu

Déroulement du

programme

Options

possibles

Charge

maxi

kg

Rinçages

B

Avec ce pro­gramme, il est
possible de
rincer du linge
de coton lavé
à la main.

3 rinçages avec additif
liquide.
Essorage long.

RINCAGE
SUPPLE­MENTAIRE
ARRET CUVE
PLEINE
ESSORAGE

5

Assouplis-

sant

C

Linge de coton
lavé à la main qui
doit être ami­donné ou rincé
avec de l’assou­plissant

1 rinçage avec additif
liquide
Essorage long.

ARRET CUVE
PLEINE

ESSORAGE

5

Vidange

D

Vidange de
l’eau pour le
pogramme
Trempage et les
programmes
avec option
Arrêt cuve plei­ne .

Vidange de l’eau.

/

Essorage

F

Essorage
séparé pour
coton et lin.

Essorage long.

ESSORAGE

5

Program-

me rapide

G

Linge peu sale
(sauf la laine)

Lavage à 30°C
2 rinçages
Essorage court à 700
tr/min

ARRET
CUVE PLEINE

ESSORAGE

2

Energie

kWh

0,1

/

/

0,03

0,3

Eau

litres

16

/

/

40

Durée

mn

40 47

23

2

10

30

Annulation

H

Annulation du programme
en cours.

Consommation*

Notice d’utilisation

Trempage

A

Linge très sale
(sauf la laine)

Trempage à 30°C, arrêt
cuve pleine. Pour vidanger,
sélectionez le programme
Vidange «D».

5

0,3 18 19

132984620.qxd 21/09/2005 16:56 Pagina 30

31

Notice d’utilisation

Tableau des programmes

Séchage

(*) Conformément à la norme CEE 92/75, les données figurant sur l’éti­quette énergie se réfèrent au programme PRET A RANGER pour le
coton.

Degré de séchage

Type

de linge

Charge

maxi

Vitesse

d’essorage

Temps de

séchage en mn.

Prêt à ranger (*)
Pour les articles
pouvant être rangés
sans être repassés

Prêt à repasser
Pour les vêtements
à repasser

Coton et lin
(serviettes,
T-shirts, linge
de bain).

2,5 kg 1200 100-110

1 kg

1200 45-55

Synthétiques
et mélanges
(tricots,
lingerie, linge
de maison).

1,5 kg 900 100-110

1 kg 900 55-65

Coton et lin
(draps, nappes,
chemises, etc.).

2,5 kg 1200 70-80

1 kg

1200

35-40

Synthétiques
et mélangés
(chemises,
blouses, linge
de maison)

1,5 kg 900 70-80

1 kg

900

40-45

Très sec
Idéal pour les articles
en tissu-éponge.

Coton et lin
(peignoirs,
serviettes et
draps de bain,
etc.).

2,5 kg 1200 110-120

1 kg

1200 55-65

132984620.qxd 21/09/2005 16:56 Pagina 31

Consommations du programme de séchage

Les valeurs indiquées dans le tableau ci-dessous ont été obtenues en
laboratoire. Elles peuvent varier lors de l’usage domestique mais sont
toutefois utiles à titre indicatif.

32

Notice d’utilisation

Degré de séchage

Coton
tres sec

1200

Charge

maxi

2,5 kg

Eau en

litres

37

Courant

kWh

2,0

Durée

minutes

110-120

Coton
prêt à ranger

1200 2,5 kg 36 1,8 100-110

Coton
prêt à repasser

1200 2,5 kg 27 1,3 70-80

Vitesse

d’essorage

Synthétiques
prêt à ranger

900 1,5 kg 31 1,25 100-110

Synthétiques
prêt à répasser

900 1,5 kg 22 0,9 70-80

132984620.qxd 21/09/2005 16:56 Pagina 32

33

Nettoyage et entretien

Ne procédez au nettoyage qu’après avoir débranché l’appareil.

Détartrage de l’appareil

Il n’est généralement pas nécessaire de détartrer l’appareil si le produit
lessiviel est bien dosé.
Si le détartrage s’impose, utilisez un produit spécifique qui ne soit pas
corrosif, spécialement conçu pour les lave-linge, que vous pourrez vous
procurer dans le commerce.
Respectez le dosage et la fréquence des détartrages indiqués sur l’em­ballage.

Après chaque cycle de lavage et séchage

Nous vous recommandons de laisser le hublot ouvert après chaque uti­lisation afin d’aérer la cuve et d’éviter la formation de moisissure et
d’odeurs.

La carrosserie

Nettoyez la carrosserie de la machine en utilisant de l’eau tiède et un
détergent doux. Rincez et séchez soigneusement.

Important: n’utilisez jamais d’alcool, de solvants ou de produits simi­laires, ni de produits abrasifs ou d’éponge avec grattoir.

Le bandeau

Nettoyez le bandeau de commande à l’eau tiède à l’aide d’une éponge
humide.

Le distributeur à produits

Les lessives et les additifs forment des dépôts avec le temps.
Nettoyez le distributeur à produits de temps à autres en le passant

sous le robinet
d’eau. Pour sortir
complètement le
distributeur de la
machine, appuyez
sur la touche au
fond à gauche.

Pour pouvoir net­toyer plus facile­ment le distribu­teur, il est possible d’enlever la partie haute du bac à additifs.

Avec le temps, la lessive peut former des dépôts dans le logement du
distributeur: nettoyez-le avec une vieille brosse à dents.

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 33

Notice d’utilisation

Remettez le distributeur à sa place.

Hublot

Contrôlez périodiquement qu’il n’y ait pas
de corps étrangers tels que petites agrafes,
boutons, cure-dents dans le joint du hublot.

Le filtre de vidange

Le rôle du filtre de vidange est de recueillir
les fils et les peluches. Contrôlez régulière­ment que le filtre est propre.

Placez un récipient sous le filtre et dévissez­le dans le sens inverse des aiguilles d’une
montre.

Sortez-le de son logement.
Nettoyez soigneuse-

ment le filtre sous
l’eau du robinet.
Replacez le filtre
dans son logement
en le vissant à fond.

Attention: Ne retirez
jamais le filtre de vidange lorsque l’appareil est
en marche. Attendez toujours que le program­me de lavage sélectionné soit terminé et que la
vidange soit effectuée.
Lorsque vous remettez en place le filtre de
vidange, assurez-vous qu’il soit correctement
revissé afin d’éviter d’éventuelles fuites ou
que les enfants puissent le retirer.

Le filtre du tuyau d’arrivée d’eau

Si vous remarquez que l’appareil prend plus de temps à se remplir,
contrôlez que ce filtre ne soit pas obstrué.

Fermez le robinet d’arrivée d’eau.
Dévissez l’embout du tuyau du robinet.
Nettoyez le filtre à l’intérieur du tuyau avec une petite brosse.
Revissez bien l’embout du tuyau.

34

132984620.qxd 21/09/2005 16:56 Pagina 34

Vidange d’urgence de l’eau

Si la machine ne vidange pas (pompe bloquée, filtre bouché ou conduit
de vidange obstrué), procédez comme indiqué ci-dessous pour évacuer
l’eau de la machine:

Débranchez l’appareil.
Fermez le robinet d’arrivée d’eau.
Si nécessaire, attendez que l’eau se refroidisse.
Placez un récipient sur le sol, introduisez à l’intérieur l’extrémité du

tuyau de vidange et laissez évacuer toute l’eau de la machine.
Remédiez à la panne et remettez la machine en place.
Si l’eau ne sort pas parce que le tuyau de vidange est bouché ou s’il

n’est pas possible d’avoir accès au tuyau de vidange, procédez comme
suit:

Placez sous le filtre un récipient à bords droits d’une capacité adéqua­te.

Dévissez légèrement le filtre (dans le sens inverse des aiguilles d’une
montre) et laissez l’eau s’écouler graduellement.

A la fin de l’opération, contrôlez le filtre et remettez-le à sa place.

Précautions contre le gel

Si votre appareil est exposé à une température inférieure à 0°C, prenez
les précautions suivantes:

• Fermez le robinet d‘eau et dévissez le tuyau d’arrivée du robinet.

• Placez l’extrémité du tuyau de vidange et du tuyau d’arrivée dans une
cuvette posée sur le sol.

• Sélectionnez le programme de vidange “D” et faites-le fonctionner
jusqu’à la fin.

• Tournez le sélecteur de programmes sur ANNULATION “H”.

• Débranchez l’appareil.

• Revissez le tuyau d’arrivée d’eau et remettez à sa place le tuyau de
vidange.

De cette façon, l’eau restée dans les tuyaux sera évacuée, évitant ainsi
la formation de gel et donc l’endommagement de l’appareil.

Pour faire fonctionner de nouveau votre appareil, assurez-vous qu’il est
installé dans un local où la température est supérieure à 0°C.

35

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 35

36

Notice d’utilisation

Que faire si …

Si vous entendez pendant l’essorage un bruit différent
par rapport à l’appareil que vous aviez précédemment et
ressemblant à un sifflement, cela est dû à un nouveau
type de moteur.

Si vous ne voyez pas d’eau dans le tambour,
cela est dû au fait que les machines fabriquées
selon des technologies modernes fonctionnent
en utilisant moins d’eau.

En cas d’anomalies de fonctionnement

La fabrication de votre appareil a fait l’objet de nombreuses vérifica­tions. Cependant, si vous constatez une anomalie de fonctionnement,
consultez les paragraphes ci-après avant d’appeler le service après­vente.
Pendant le fonctionnement de l’appareil, on peut entendre des signaux
sonores et on peut voir apparaître les codes alarme suivants dans l’écran
d’affichage:

E10: difficulté de remplissage
E20: difficulté de vidange
E40: hublot ouvert

Après avoir éliminé les causes éventuelles de l’anomalie, appuyez sur la
touche DEPART/PAUSE pour faire redémarrer le programme interrompu.
Si le code alarme réapparaît ou si l’anomalie n’a pas pu être éliminée,
consultez le service après-vente de votre magasin vendeur.

132984620.qxd 21/09/2005 16:56 Pagina 36

37

Notice d’utilisation

Symptôme

La machine ne vidange
pas et/ou n’essore pas

Cause possible

Le tuyau de vidange est Contrôlez le parcours du
encastré ou plié (E20). tuyau et éliminez le goulot

d’étranglement.

Le filtre ou le tuyau de Nettoyez le filtre ou
vidange sont bouchés (E20). contrôlez le tuyau.

L’option ARRET CUVE PLEINE Evacuez l’eau

sélectionnant le program­me de vidange.

La charge de linge n’est Répartissez manuellement
pas bien répartie à le linge dans le tambour.
l’intérieur du tambour.

Solution

La machine ne se remplit
pas

Le robinet est fermé (E10). Ouvrez le robinet.
Le tuyau d’arrivée est plié Contrôlez le tuyau sur

ou encastré (E10). toute sa longueur et éliminez

le goulot d’étranglement.

Le filtre du tuyau d’arrivée Nettoyez le filtre.
est bouché (E10).

Le hublot n’est pas Fermez le hublot.
fermé (E40).

La machine se remplit mais
vidange aussitôt

L’extrémité du tuyau de Placez le tuyau à la hauteur
vidange se trouve en position

prévue (voir le chapitre sur
trop basse par rapport à l’installation).
la machine.

La machine ne
fonctionne pas

Le fusible de Remplacez le fusible.
l’installation a grillé.

Le hublot n’est pas Fermez le hublot;
bien fermé (E40). il faut entendre le déclic

de la fermeture.
La fiche n’est pas branchée. Branchez la fiche.
Vous n’avez pas appuyé sur Appuyez sur la touche.

la touche DEPART/PAUSE.

L’option DEPART DIFFERE a Contrôlez sur l’écran le
été sélectionnée. départ différé.

132984620.qxd 21/09/2005 16:56 Pagina 37

38

Notice d’utilisation

Symptôme

Le hublot ne s’ouvre pas.

Cause possible

Le programme est encore Attendez la fin du
en cours et le tambour programme pour pouvoir
tourne. ouvrir le hublot.

Le niveau de l’eau dans S’il est nécessaire d’ouvrir
la machine dépasse la le hublot, il faut vidanger
partie inférieure du hublot. l’eau auparavant.

La machine est en train Attendez que la phase de
de chauffer l’eau ou de chauffage ou de séchage
sécher le linge. arrive à sa fin.

Solution

La machine vibre ou
fait du bruit.

Tous les dispositifs de Vérifiez que la machine
protection pour le ait été débridée
transport n’ont pas conformément aux
été enlevés. instructions données dans le

chapitre sur l’installation.

Les vérins n’ont pas Mettez la machine d’aplomb.
été réglés.

Il y a peu de linge dans Le fonctionnement de
le tambour. la machine n’est pas

compromis.

Il y a de l’eau autour de
l’appareil.

Il y a trop de lessive. Dosez la lessive selon les

conseils donnés par le
fabricant.

Une lessive non adaptée Utilisez une lessive spéciale
faisant trop de mousse machine.
a été utilisée.

Il y a des fuites au niveau Contrôlez que le tuyau est
d’un des embouts du tuyau bien vissé aux deux
d’arrivée de l’eau. extrémités.

Le filtre de vidange n’a pas Vissez à fond le filtre.
été bien serré après
le nettoyage.

132984620.qxd 21/09/2005 16:56 Pagina 38

39

Notice d’utilisation

L’essorage commence
en retard ou n’est
pas effectué.

Symptôme Cause possible Solution

La machine ne sèche
pas ou le séchage n’est
pas satisfaisant.

Le robinet d’eau n’est Ouvrez le robinet d’eau.
pas ouvert (E10).

Le filtre de vidange Nettoyez le filtre.
est bouché (E20).

Le temps de séchage n’a Sélectionnez le temps
pas été sélectionné. de séchage.

Un temps de séchage Sélectionnez le temps
adéquat n’a pas été choisi. adapté au degré de séchage

voulu en fonction du

type de tissu (coton

ou synthétique).

La charge de linge est Réduisez la charge.
excessive.

La “sécurité anti-balourd”
prévenant les vibrations
excessives pendant l’esso­rage et assurant la stabili­té s’est enclenchée.

Au début de la phase
d’essorage, si le linge n’est
pas uniformément réparti
à l’intérieur du tambour,
la machine le détecte et
tente de répartir le linge
de façon homogène, en
faisant faire quelques
rotations au tambour.
Ce n’est que lorsque le
linge est réparti uniformé­ment que la phase d’esso­rage est effectuée, éven­tuellement à une vitesse
réduite, si le linge n’est
pas encore bien réparti.
Après 6 minutes environ,
si le linge est encore
enroulé en boule, la
machine n’effectue pas
l’essorage. Par conséquent,
si du linge reste mouillé
en fin de cycle, nous
conseillons de le répartir
manuellement à l’intérieur
du tambour et de
sélectionner le programme
d’essorage.

132984620.qxd 21/09/2005 16:56 Pagina 39

Les résultats du lavage ne sont pas satisfai­sants

Si le linge perd de sa blancheur et si l’on trouve des traces de cal­caire dans le tambour

• La dose de lessive était insuffisante.

• La lessive adéquate n’a pas été utilisée.

• Les taches particulières n’ont pas été traitées avant le lavage.

• Le programme/température n’a pas été correctement sélectionné(e).

Si des taches grises persistent sur le linge

• Le linge ayant des traces de crèmes, de gras, d’huile a été lavé avec
une quantité insuffisante de lessive.

• Le lavage a été effectué à une température trop basse.

• L’assouplissant – surtout celui concentré – est entré directement en
contact avec le linge. Lavez immédiatement ces taches et versez l’as­souplissant avec beaucoup d’attention.

Il y a encore de la mousse même après le dernier rinçage

• Les lessives modernes peuvent laisser des résidus même pendant le
dernier rinçage. Le linge a été toutefois complètement rincé.

Si des traces blanches persistent sur le linge

• Il s’agit d’éléments insolubles entrant dans la composition des lessives
modernes. Ce n’est donc pas la conséquence d’un rinçage insuffisant.
Remuer ou brosser le linge. Il conviendra à l’avenir de retourner sur
l’envers les vêtements avant de les laver. Contrôlez votre lessive et uti­lisez éventuellement une lessive liquide.

40

Notice d’utilisation

132984620.qxd 21/09/2005 16:56 Pagina 40

INSTRUCTIONS D’INSTALLATION ET DE
RACCORDEMENT

Indications de sécurité pour l’installateur

• Cet appareil est lourd. Faites attention lors de son déplacement.

• L’appareil doit être débridé avant utilisation. L’élimination incomplè­te des dispositifs de protection pour le transport pourrait occasionner
des dommages à l’appareil ou aux meubles voisins. L’appareil doit être
débranché lors de l’opération de débridage.

• Si l’installation électrique de votre habitation nécessite une modifica­tion pour le branchement de votre appareil, faites appel à un électri­cien qualifié.

• Avant de procéder au branchement de votre appareil lisez attentive­ment les instructions figurant au chapitre “Raccordement électrique”.

• Ne confiez les travaux hydrauliques nécessaires à l’installation de l’ap­pareil qu’à un plombier qualifié.

• Assurez-vous, après avoir installé l’appareil, que celui-ci ne repose pas
sur le câble d’alimentation.

• Si l’appareil est installé sur un sol recouvert de moquette, réglez les
pieds de façon à ce que l’air puisse circuler librement autour de l’ap­pareil.

• La machine doit être installée conformément aux normes en vigueur.

41

Instructions d’installation et de raccordement

132984620.qxd 21/09/2005 16:56 Pagina 41

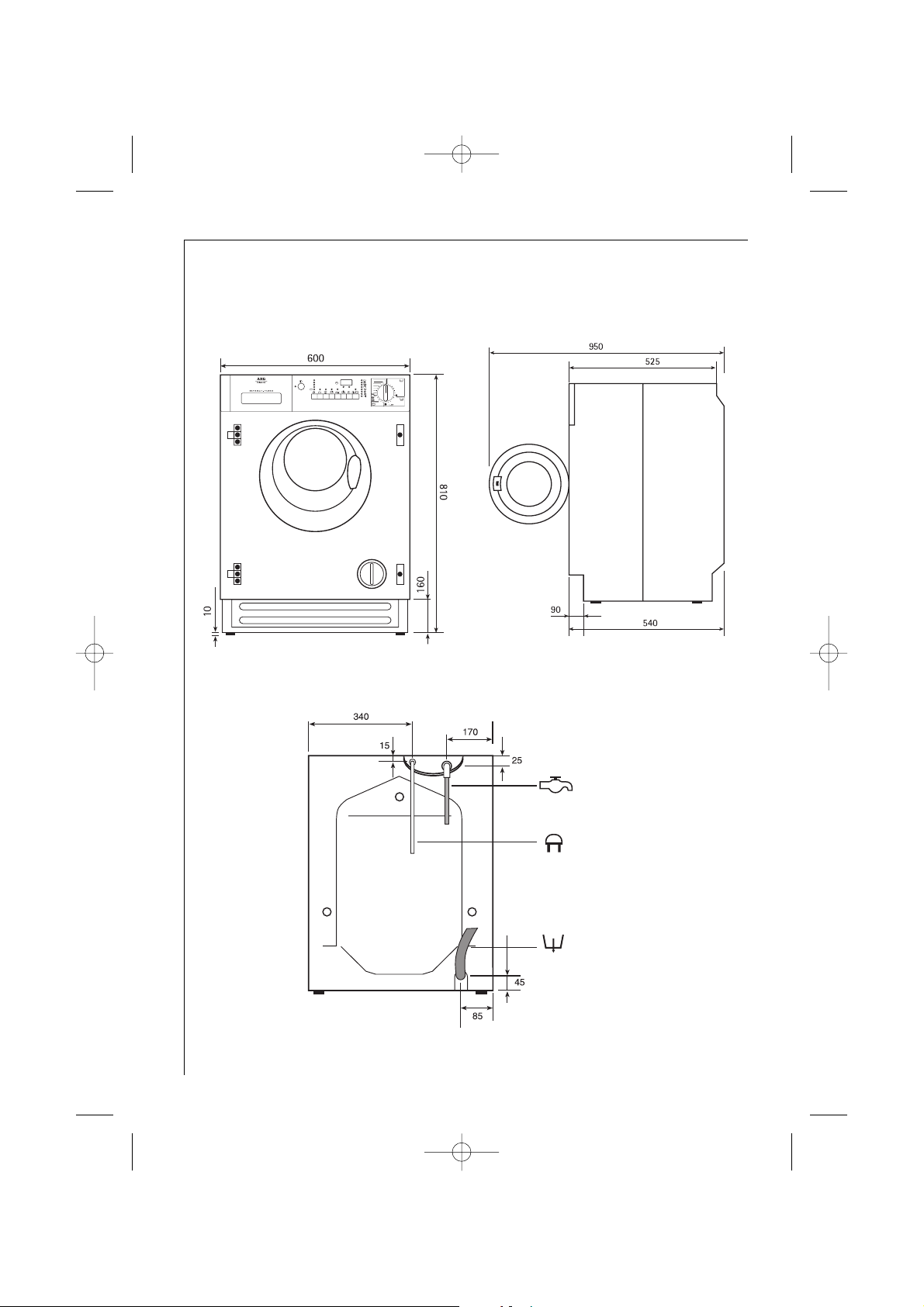

Dimensions de l’appareil

Vue de face et latérale

Vue de dos

42

Instructions d’installation et de raccordement

30

60

40

40

90

60

40 E
40

30

60 E

40 E

40

D

L 12700 VIT

30

40

G

F

C

B

A

H

1200
900
700
500

Tuyau d’arrivée d’eau

Câble d’alimentation

Tuyau de vidange

132984620.qxd 21/09/2005 16:56 Pagina 42

Installation de l’appareil

Débridage

Avant la première mise en marche, vous
devez impérativement retirer de votre appa­reil les dipositifs de protection mis en place
pour le transport. Suivez les instructions don­nées ci-dessous. Conservez ces dispositifs de
sécurité: ils devront être remontés en cas de
futur transport de l'appareil (déménagement
par exemple).

Dévissez et ôtez la vis arrière droite avec la clé en dotation.
Appuyez l'apparell sur la partie arrière et mettez entre le sol et la
lavante-séchante une des cales en polystyrène.
Veillez à ne pas écraser les tuyaux.

Retirez la base en
polystyrène et ôtez
le panneau inférieur
en dévissant la vis
centrale.

Sortez avec soin le
sachet droit en nylon.

Sortez de la même
façon le sachet
gauche et central.

Remontez le pan­neau inférieur en le
vissant à l’aide des 4
vis livrées avec les
charnières et de la
vis enlevée précé­demment.

Remettez l'appareil debout et dévissez les deux
autres vis à l'arrière.

Enlevez les trois gou­jons en plastique.

Bouchez les trous res­tés libres à l'aide des 3
caches en plastique
qui sont livrés avec la
notice d'utilisation.

43

Instructions d’installation et de raccordement

132984620.qxd 21/09/2005 16:56 Pagina 43

P025

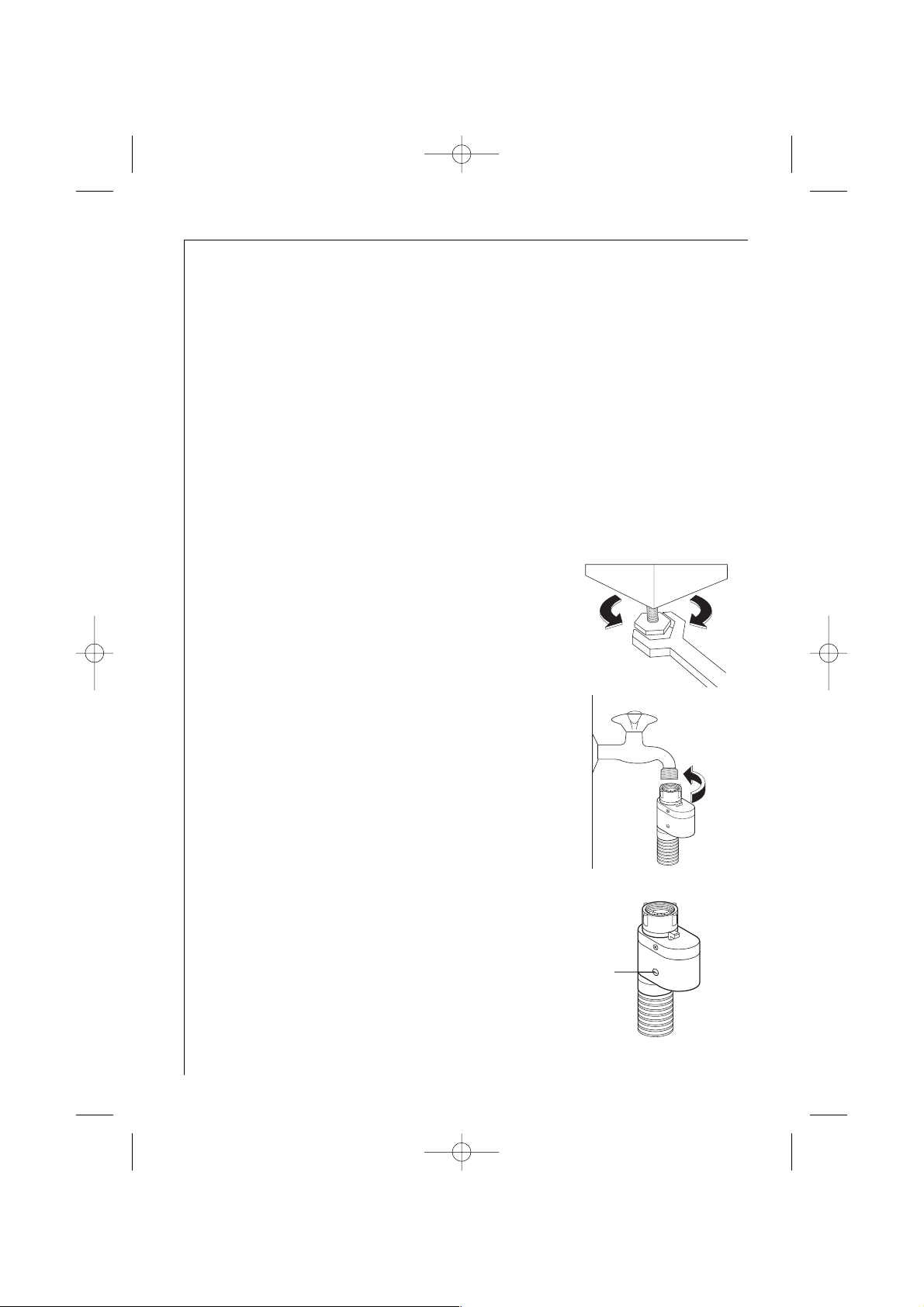

Emplacement

L'installation de votre appareil nécessite:

• Une alimentation électrique
(voir raccordement électrique)

• Une arrivée d'eau avec branchement 20x27

• Une évacuation d'eau

• Un local aéré

Placez l'appareil sur un sol plat et dur.
Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la
cuisine.
Le robinet, I'installation pour la vidange et la prise de courant doivent se
trouver à proximité des tuyaux de la machine et du câble d'alimentation.
La machine ne doit pas être installée dans un local sujet au gel.

Mise à niveau

Mettez l'appareil à niveau en vissant ou en
dévissant Ies vérins.
Une mise à niveau précise évite les vibrations,
les bruits et les déplacements.

Raccordement d'eau

Vissez le raccord du tuyau d'alimentation sur le
nez fileté du robinet d'arrivée d'eau (20x27).
Vissez correctement pour éviter toute fuite.
N’employez jamais pour le raccordement un
tuyau déjà utilisé précédemment.

Dispositif de blocage de l’eau

Le tuyau d'alimentation est équipé d'un disposi­tif de protection contre le dégât des eaux.
Si le tuyau intérieur devait se détériorer à cause
d'une usure naturelle, ce dispositif bloquera
l'arrivée d'eau à l'appareil.
Le défaut est signalé par l'apparition d'un sec­teur rouge dans la petite fenêtre «A». Dans ce
cas fermez le robinet de l'eau et appelez le ser­vice après-vente.

44

Instructions d’installation et de raccordement

132984620.qxd 21/09/2005 16:56 Pagina 44

A

P0352

45

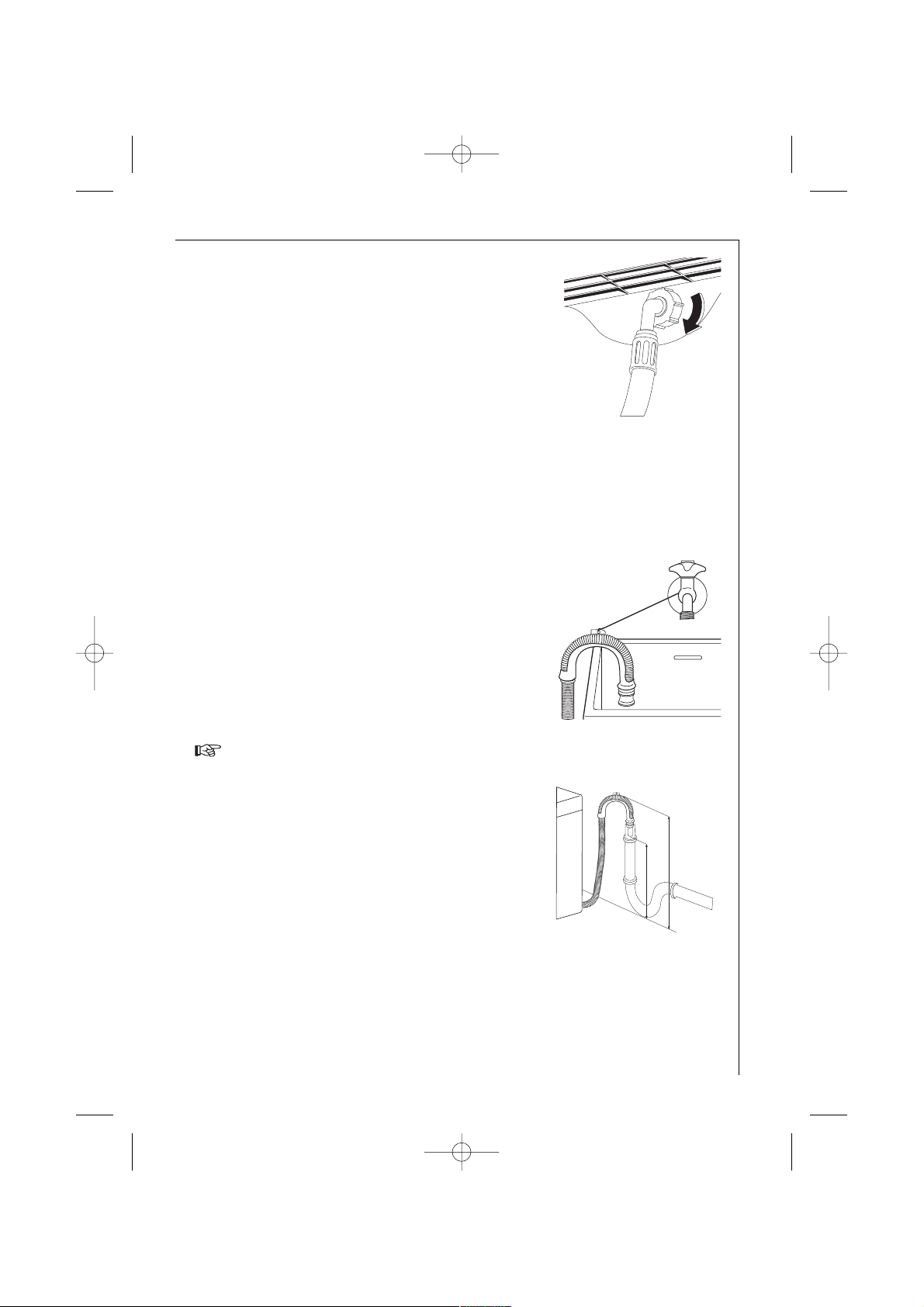

Si nécessaire, rectifiez la position du raccord
du tuyau d'alimentation en dévissant la
bague de serrage placée à l'arrière de l'appa­reil. Veillez ensuite à visser correctement la
bague de serrage pour éviter toute fuite.

Si le branchement se fait sur des tuyauteries
neuves ou qui n'ont pas servi depuis long­temps, il est préférable de faire couler une
certaine quantité d'eau avant de mettre en
place le tuyau d’alimentation. De cette façon,
on évitera que du sable ou de la rouille bouche le filtre placé à I'inté­rieur du tuyau.

Vidange d’eau

La crosse du tuyau de vidange peut être placée de deux manières diffé­rentes:

• Sur le bord d’un lavabo à l’aide du

coude en plastique livré avec l’appareil:

Dans ce cas, il est nécessaire de veiller à ce
que l'extrémité ne puisse pas tomber au sol
lorsque la machine effectue la vidange. Vous
pouvez, par exemple, Ia fixer avec une peti­te ficelle au robinet ou l'accrocher au mur.

•Dans un conduit de vidange (ou dans une dérivation de la vidange
d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90
cm. Il est indispensable de prévoir une
entrée d'air à l'extrémité du tuyau de
vidange pour éviter tout siphonnage éven­tuel. En outre, le tuyau de vidange ne
devra former aucun coude. Il devra être
placé au niveau du sol, la crosse devra se
trouver à la hauteur indiquée précédem­ment.

Important:
En aucun cas, le tuyau de vidange ne doit être rallongé.

L'inobservation de ces règles pourrait entraîner un fonctionnement
anormal de votre appareil.

Instructions d’installation et de raccordement

132984620.qxd 21/09/2005 16:56 Pagina 45

MAXI 90 cm

MINI 60 cm

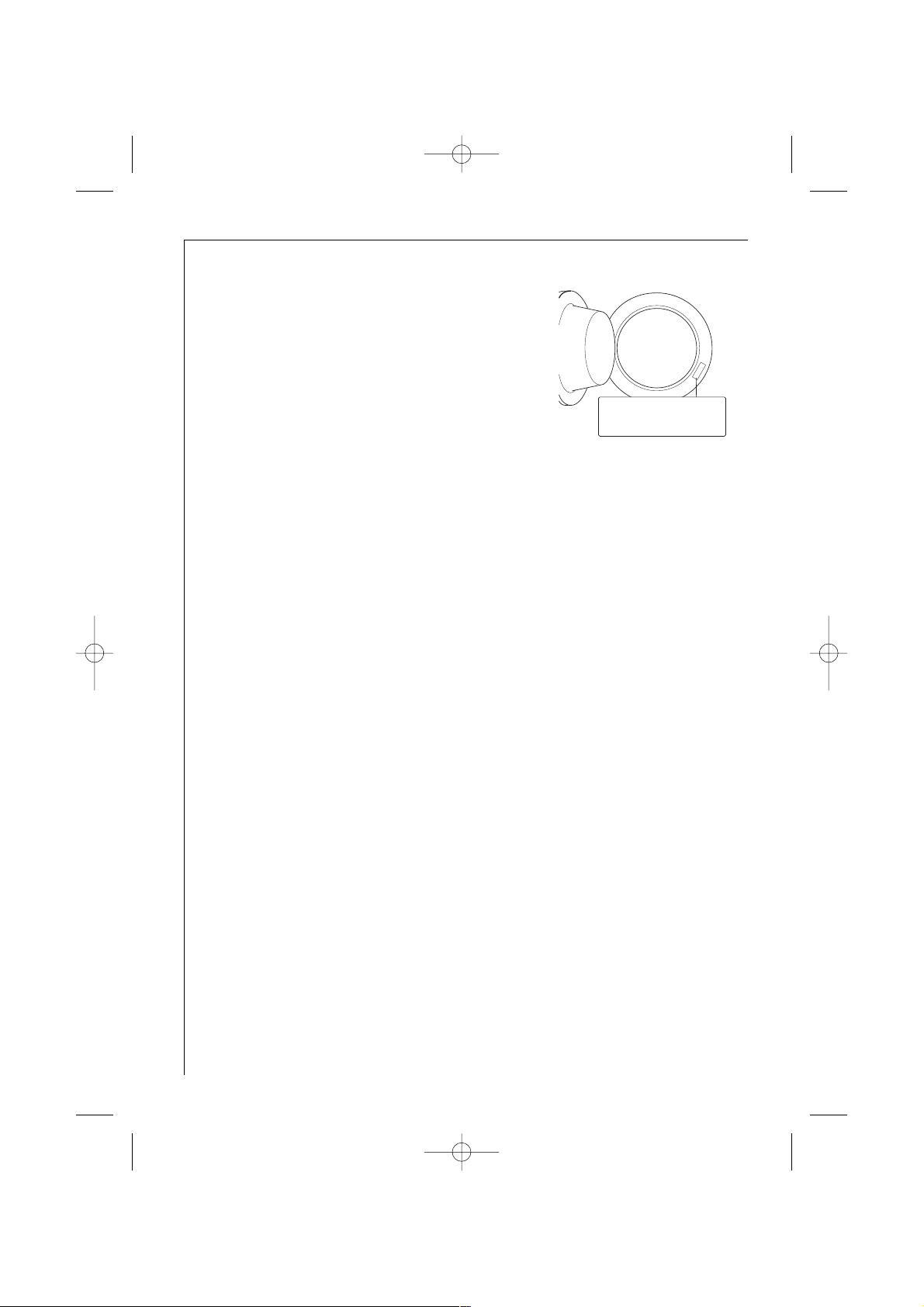

Raccordement électrique

Les informations relatives à la tension de secteur,
la nature du courant et les fusibles à utiliser se
trouvent sur la plaque signalétique de l'appareil.

Si l'appareil est relié directement à l'installation
électrique (raccordement fixe), interposez un
interrupteur bipolaire ayant une distance d'ouver­ture des contacts d'au moins 3 mm.

Cet appareil ne peut être alimenté qu’en 230 V monophasé.

Vérifiez que le compteur de l’abonné et les fusibles peuvent supporter l’inten­sité absorbée par la machine, compte-tenu des autres appareils électriques
branchés.

Calibre des fusibles de ligne (un par phase):
10 A en 230 V monophasé.

Important
L’installation doit être réalisée conformément aux règles de l’art, aux pres­criptions de la norme NF. C. 15100 et aux prescriptions de l’E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la
terre, qui doit être obligatoirement raccordée conformément à la norme
N.F.C. 15100 et aux prescriptions de l’E.D.F. et facilement accessible.

L'appareil ne doit pas être raccordé à l'aide d’une rallonge ou d'une prise mul­tiple.

Le remplacement du cordon électrique ne doit être réalisé que par le Ser­vice Après-Vente.

Vérifiez que la prise de terre est conforme aux normes en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'in-

cidents provoqués par une mise à la terre inexistante ou défectueuse.

46

Instructions d’installation et de raccordement

132984620.qxd 21/09/2005 16:57 Pagina 46

P

M
r
o

o
d

d
.

.

N

..

o

.
.

.

.

.

.

.

.

.

.

.

.

.

.

.

S

.
.

e

.
.

r

.

.
N
o
.

.
.
.
.
.

.
.
.
.

P0042 BD

Mod. ..........

Prod. No. ...........

Ser. No. .........

47

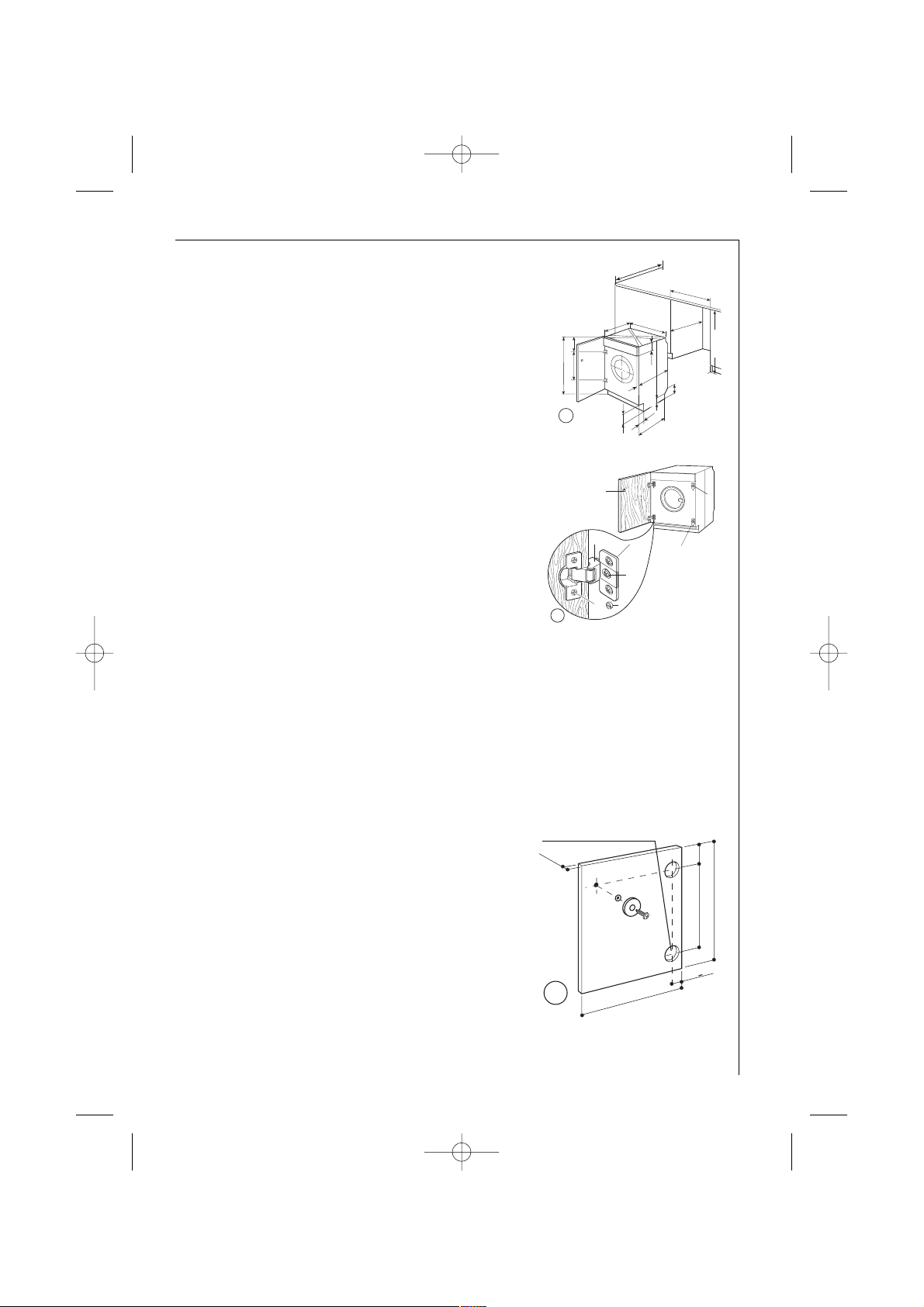

Encastrement

Cet appareil est prévu pour être installé sous un
plan de travail.

Les dimensions de la niche doivent correspondre à
celles indiquées dans la fig. A.

Application de la porte

Afin d’harmoniser votre appareil avec les meubles
adjacents, vous pouvez installer une porte sur
votre lavante-séchante.

L’appareil est livré pour l’application d’une porte
s’ouvrant de droite à gauche.

Dans ce cas il suffit de visser à la hautuer prévue
les charnières (1) et le contre-aimant (6) livrés
avec la machine. (fig. B).

a) Dimensions de la porte

Les dimensions de la porte doivent être les suivantes:

largeur 595-598 mm

épaisseur 16-22 mm
La hauteur (C-fig. C) dépend de la hauteur des socles des meubles adjacents.

b) Charnières

Pour pouvoir fixer les charnières il faut pratiquer
deux trous (ø 35 mm, profondeur 14 mm) à la par­tie intérieure de la porte. La distance entre les
deux trous doit être de 416 mm.

La distance (B), calculée à partir de la partie supé­rieure de la porte jusqu’au centre du trou dépend
des meubles adjacents.

Les dimensions prévues sont indiquées dans la
figure C.

Fixez les charnières à la porte à l’aide de vis à bois ø 5 mm max. (2-fig. B).

132984620.qxd 21/09/2005 16:57 Pagina 47

600

600

min.

596

515

5

,

176

416

818

8

A

B

165

6

1

2

1

3

3

8

2

600

120

541

160

90

490

7

820 min

195

4

5

35 mm Ø 14 prof.

16-22

C

595-598

B

416

22+1,5

C

48

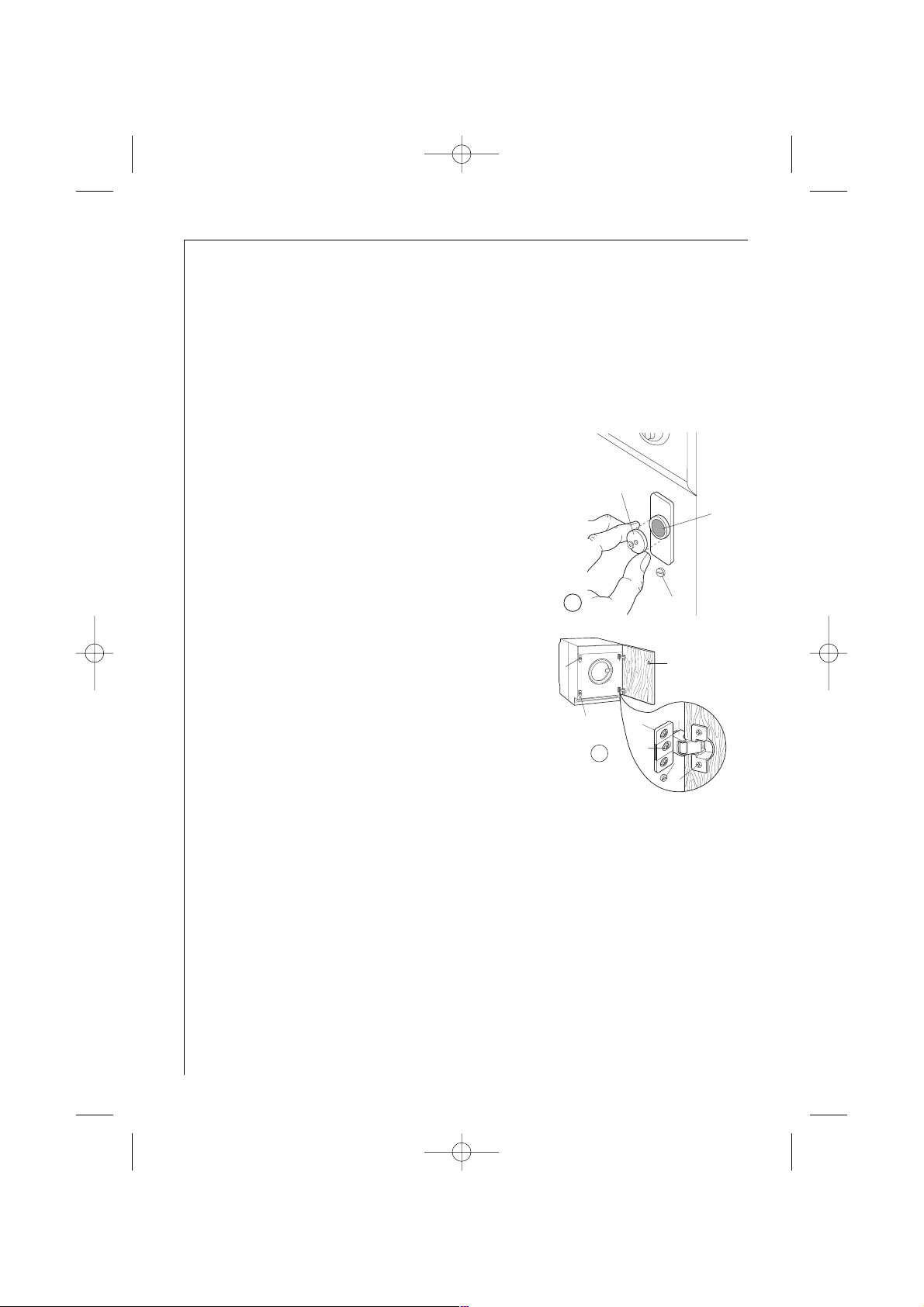

c) Montage de la porte

Fixez maintenant les charnières à l’appareil en utilisant des vis M 5 x 8 (3-fig.
B).

Les charnières peuvent être ajustées pour compenser les différentes épaisseurs
de la porte.

Pour obtenir un alignement parfait de la porte dévissez la vis (3- fig. B), réglez
la porte et ensuite serrez de nouveau la vis (3- fig. B).

d) Contre-aimant (6)

La machine est équipée d’une fermeture de porte
magnétique. Afin que ce dispositif puisse fonc­tionner correctement, il faut appliquer le contre
aimant (6-disque en acier) à l’intérieur de la porte.

La position est déterminée par l’aimant (4) se trou­vant sur la machine (fig. D).

Changement du sens d’ouverture

Pour changer le sens d’ouverture de gauche à droi­te, procédez comme suit:

Changez de place les plaquettes (5 et 7) et l’aimant
(4-fig. E).

Fixez ensuite sur la porte le contre-aimant (6) et
les charnières (1) comme indiqué précédemment.

Encastrement

132984620.qxd 21/09/2005 16:57 Pagina 48

D

4

5

E

6

4

8

6

1

7

3

8

2

49

Instructions d’installation et de raccordement

Caractéristiques techniques

Dimensions Hauteur 820 mm

Largeur 600 mm
Profondeur 545 mm

Profondeur hublot ouvert 950 mm
Tension / fréquence 230 V/50 Hz
Puissance totale 2200 W
Puissance de chauffage 1950 W
Calibre du fusible 10 A

Pression de l'eau minimum 0,05 MPa

maximum 0,80 MPa

Vitesse d'essorage coton de 500 à 1200 tr/min

synth./laine de 500 à 900 tr/min
délicats et Programme Rapide (G) de 500 à 700 tr/min

Cet appareil est conforme à la directive CEE 89-336 relative à la limi-

tation des perturbations radioélectriques et à la diretive CEE 73-23
relative à la sécurité électrique.

132984620.qxd 21/09/2005 16:57 Pagina 49

50

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors
de l’acte d’achat de votre appareil, de vous communiquer par écrit les
conditions de garantie et sa mise en œuvre appliquées sur celui- ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à
toutes vos questions concernant l’achat de votre appareil et les garan­ties qui y sont attachées. N’hésitez pas à le contacter.

SERVICE

Au chapitre “En cas d’anomalie de fonctionnement”sont rassemblées les
sources d’anomalie les plus fréquentes, auxquelles vous pouvez remé­dier vous-même. Si malgré toutes les vérifications une intervention
s’avère nécessaire, le vendeur de votre appareil est le premier habilité à
intervenir. A défaut (déménagement de votre part, fermeture du maga­sin où vous avez effectué l’achat…),veuillez consulter l’Assistance
Consommateurs qui vous communiquera alors l’adresse d’un service
après vente.

En cas d'intervention sur votre appareil, exigez du
Service Après-Vente les Pièces de Rechange certifiées
Constructeur.

Signalez au service après vente le numéro de produit et de série que
vous trouverez sur la plaque signalétique située sur votre appareil.

132984620.qxd 21/09/2005 16:57 Pagina 50

Fabriqué en Italie

Mod. L12700VIT Type P6497489
Prod.No. 914601212 00
230V~50Hz 2200 W 10 A
Charge nominale 5,0 kg Ser.No.

IPX4

Pour toute question technique :
Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX

Tél. : [phone] (0,34 e TTC/mn)

E-MAIL : [email protected]

Permanence téléphonique du lundi au vendredi

BP 50142 – 60307 SENLIS CEDEX

Tél. : [phone] (0,15 e TTC/mn)

Fax : [phone]

E-MAIL : [email protected]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285

RCS SENLIS

AEG/ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs.

Il assure en permanence une double mission : satisfaire au mieux vos exigences et
tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous
proposons.

AVANT L’ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant
l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans
votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction
à l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos
appareils. C’est alors que notre mission prend tout son sens. Ecouter, comprendre,
agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus grand
respect du Consommateur.

A bientôt !

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs

caractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78).

51

132984620.qxd 21/09/2005 16:57 Pagina 51

ISO 9OO1

VERSION 2000

AEG/ELECTROLUX Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg

http: //www.aeg.hausgeraete.de

© Copyright by AEG/Electrolux Sous réserve de modifications

132984620-01-0905

From the Electrolux Group.

The world’s No.1 choice.

Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55
millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses,
tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'euros dans plus de 150
pays à travers le monde.

132984620.qxd 21/09/2005 16:57 Pagina 52
