Page 1

KGG6426K

CS Varná deska Návod k použití 2 SK Varný panel Návod na používanie 19 SL Kuhalna plošča Navodila za uporabo 36

Page 2

www.electrolux.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE......................................................................... 2

2. BEZPEČNOSTNÍ POKYNY ...............................................................................5

3. POPIS SPOTŘEBIČE.........................................................................................8

4. DENNÍ POUŽÍVÁNÍ............................................................................................ 8

5. TIPY A RADY..................................................................................................... 9

6. ČIŠTĚNÍ A ÚDRŽBA........................................................................................ 10

7. ODSTRAŇOVÁNÍ ZÁVAD................................................................................ 12

8. INSTALACE......................................................................................................13

9. TECHNICKÉ ÚDAJE........................................................................................ 16

10. ENERGETICKÁ ÚČINNOST.......................................................................... 18

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.electrolux.com/webselfservice

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku

Page 3

ČESKY 3

nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Děti ve věku tří až osmi let a osoby s rozsáhlým a

komplexním postižením bez stálého dozoru držte z dosahu spotřebiče.

• Děti mladší tří let bez stálého dozoru držte z dosahu

spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí a řádně je

zlikvidujte.

• Je-li spotřebič v provozu nebo pokud chladne,

nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní

pojistkou, doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• VAROVÁNÍ: Spotřebič a jeho dostupné části se

mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.

• Spotřebič nepoužívejte spolu s externím časovačem

nebo samostatným dálkovým ovládáním.

• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné

desce bez dozoru může být nebezpečná a způsobit požár.

Page 4

www.electrolux.com4

• Oheň se NIKDY nesnažte uhasit vodou, ale vypněte

spotřebič a poté plameny zakryjte např. víkem nebo

hasicí rouškou.

• POZOR: U vaření je vždy nutné vykonávat dohled. U

krátkodobého vaření je nutné vykonávat dohled

nepřetržitě.

• VAROVÁNÍ: Nebezpečí požáru: Nepokládejte věci na

varnou desku.

• Na varnou desku nepokládejte žádné kovové

předměty jako nože, vidličky, lžíce nebo pokličky,

protože by se mohly zahřát na velmi vysokou teplotu.

• K čištění spotřebiče nepoužívejte čisticí zařízení na

páru.

• Je-li sklokeramický nebo skleněný povrch desky

prasklý, vypněte spotřebič a odpojte ho od síťového

napájení. V případě, že spotřebič je k elektrické síti

připojen prostřednictvím rozvodné skříňky, spotřebič

odpojte od napájení vyjmutím pojistky. V každém

případě kontaktujte autorizované servisní středisko.

• Při poškození skla plotýnky: – okamžitě vypněte všechny hořáky a elektrická

topná tělesa a odpojte spotřebič od napájení,

– nedotýkejte se povrchu spotřebiče, – spotřebič nepoužívejte.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

• V případě přímého připojení spotřebiče k elektrické síti

je nutné instalovat dvoupólový izolační spínač s minimální vzdáleností mezi kontakty. Musí být zajištěno úplné odpojení v souladu s podmínkami uvedenými v kategorii přepětí III. Zemnicí kabel je z těchto podmínek vyjmut.

• Když vedete napájecí kabel, ujistěte se, že nepřijde do

přímého kontaktu (např. prostřednictvím izolačního

Page 5

obalu) s částmi, které se zahřívají o 50 °C více než teplota místnosti.

• VAROVÁNÍ: Používejte pouze kryt varné desky přímo

od výrobce varného spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

2. BEZPEČNOSTNÍ POKYNY

ČESKY 5

Tento spotřebič je vhodný pro následující trhy: CZ SK

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.

• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.

• Spodek spotřebiče se může silně zahřát. Zajistěte instalaci samostatného nehořlavého panelu, který bude zakrývat spodek spotřebiče.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Použijte správný typ napájecího kabelu.

• Elektrické kabely nesmí být zamotané.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého

Page 6

www.electrolux.com6

spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obraťte na autorizované servisní středisko nebo elektrikáře.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Připojení plynu

• Veškerá plynová připojení by měla být provedena kvalifikovanou osobou.

• Před instalací je nutné zajistit, aby seřízení spotřebiče odpovídalo podmínkám místního rozvodu plynu (druhu plynu a tlaku plynu).

• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.

• Informace ohledně přívodu plynu naleznete na typovém štítku.

• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

2.4 Použití spotřebiče

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.

• Tento spotřebič používejte v domácnosti.

• Neměňte technické parametry tohoto spotřebiče.

• Ujistěte se, že nejsou ventilační otvory zakryté.

• Zapnutý spotřebič nenechávejte bez dozoru.

• Po každém použití nastavte varnou zónu do polohy „vypnuto“.

• Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo výbuchu

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nenechte vyvařit vodu v nádobách.

Page 7

• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.

• Na spotřebič nepokládejte hliníkovou fólii.

• Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání sklokeramiky nebo skla. Tyto předměty při přesouvání na varné desce vždy zdvihněte.

• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků.

• Ujistěte se, že nádoby jsou umístěny na středu hořáků.

• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

• Používejte pouze příslušenství dodávané se spotřebičem.

• Na hořáky neinstalujte rozptylovač plamene.

• Při použití plynového varného spotřebiče vzniká teplo a vlhko. V místě instalace spotřebiče zařiďte dobrou ventilaci.

• Prodloužené intenzivní používání spotřebiče může vyžadovat přídavné větrání, například otevřením okna, nebo účinnější větrání, například zvýšením stupně mechanického větrání - pokud je jím místnost vybavena.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

• Varná deska nesmí přijít do styku s kyselými tekutinami jako je ocet, citrónová šťáva nebo s prostředky na odstraňování vodního kamene. Mohou totiž zanechat matné skvrny.

• Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.

ČESKY 7

2.5 Čištění a údržba

VAROVÁNÍ!

Z ovládacího panelu nedemontujte tlačítka, ovladače ani těsnění. Do spotřebiče by se mohla dostat voda a poškodit ho.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Před čištěním spotřebič vypněte a nechte ho vychladnout.

• Před údržbou spotřebič odpojte od elektrické sítě.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte žádné prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

• Hořáky nemyjte v myčce nádobí.

2.6 Obsluha

• Pro opravu spotřebiče se obraťte na autorizované servisní středisko.

• Používejte výhradně originální náhradní díly.

2.7 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

• Vnější plynové potrubí slisujte.

Page 8

www.electrolux.com8

3. POPIS SPOTŘEBIČE

3.1 Uspořádání varné desky

Rychlý hořák

Pomocný hořák

Středně rychlý hořák

Ovladače

3.2 Ovladač

Symbol Popis

bez přívodu plynu / polo‐ ha vypnuto

4. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

4.1 Přehled hořáku

A. Víčko hořáku B. Korunka hořáku

Symbol Popis

poloha pro zapálení / maximální přívod plynu

minimální přívod plynu

C. Zapalovací svíčka D. Termočlánek

4.2 Zapálení hořáku

Hořák vždy zapalte předtím než na něj postavíte nádobu.

VAROVÁNÍ!

Při používání otevřeného ohně v kuchyni buďte velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použití plamene.

1. Zatlačte na ovladač a otočte jím proti

směru hodinových ručiček na maximální pozici puštěného plynu

( ).

2. Podržte ovladač stlačený na až 10

sekund. Tím se zahřeje termočlánek. V opačném případě se přeruší přívod plynu.

Page 9

3. Když se plamen ustálí, nastavte jeho

intenzitu.

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je korunka a její víčko ve správné poloze.

VAROVÁNÍ!

Ovladač stiskněte na maximálně 15 sekund. Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

POZOR!

Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, otočte ovladačem proti směru hodinových ručiček na maximální pozici puštěného plynu a zatlačte na něj. Držte ovladač zatlačený po dobu 10 nebo méně sekund, aby se termočlánek zahřál.

ČESKY 9

Jestliže z nějakého důvodu plamen zhasne, otočte ovladačem do polohy vypnuto, počkejte nejméně jednu minutu a pokuste se hořák znovu zapálit.

Generátor jisker se může automaticky spouštět, když zapnete elektřinu, po instalaci nebo po výpadku proudu. Nejde o závadu.

Tato varná deska se dodává s postupnými ventily. Umožňují přesnější regulaci plamene.

4.3 Vypnutí hořáku

Chcete-li plamen zhasnout, otočte ovladačem do polohy vypnuto

VAROVÁNÍ!

Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

5. TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 Nádobí

POZOR!

Nepoužívejte litinové pánve, keramické nebo kameninové hrnce, grilovací nebo opékací pláty.

VAROVÁNÍ!

Nedávejte stejnou pánev na dva hořáky.

VAROVÁNÍ!

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořák nestabilní nebo poškozené nádoby.

POZOR!

Ujistěte se, že dna varných nádob nestojí příliš blízko ovladače, protože v takovém případě plamen zahřívá ovládací prvky.

Page 10

www.electrolux.com10

POZOR!

Ujistěte se, že držadla hrnců nepřečnívají nad předním okrajem varné desky.

POZOR!

Ujistěte se, že jsou hrnce umístěné na středu hořáku, čímž získají maximální stabilitu a sníží se spotřeba plynu.

POZOR!

Tekutiny rozlité během vaření mohou způsobit prasknutí skla.

6. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Všeobecné informace

• Varnou desku po každém použití očistěte.

• Varné náčiní používejte vždy s čistou spodní stranou.

• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.

• Použijte speciální čisticí prostředek vhodný na povrch varné desky.

VAROVÁNÍ!

K čištění povrchu skla nebo prostoru mezi okrajem hořáků a rámem (je-li součástí spotřebiče) nepoužívejte nože, škrabky či podobné nástroje.

5.2 Průměry nádobí

Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

Hořák Průměr nád‐

oby (mm)

Rychlý 180 - 260

Středně rychlý 120 - 220

Pomocný 80 - 180

Při snímání mřížek pod nádoby buďte velmi opatrní, aby nedošlo k poškození varné desky.

2. Při ručním mytí mřížek pod nádoby

buďte opatrní při jejich osušování, protože smaltování může mít někdy drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.

3. Po vyčištění mřížek pod nádoby se

ujistěte, že jsou umístěné ve správné poloze.

4. Má-li hořák správně fungovat, musí

být ramena mřížek pod nádoby ve středu hořáku.

• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.

6.2 Mřížky pod nádoby

Mřížky pod nádoby nejsou odolné pro mytí v myčce nádobí. Musí se mýt ručně.

1. Mřížky pod nádoby pro pohodlnější

čištění vyjměte.

Page 11

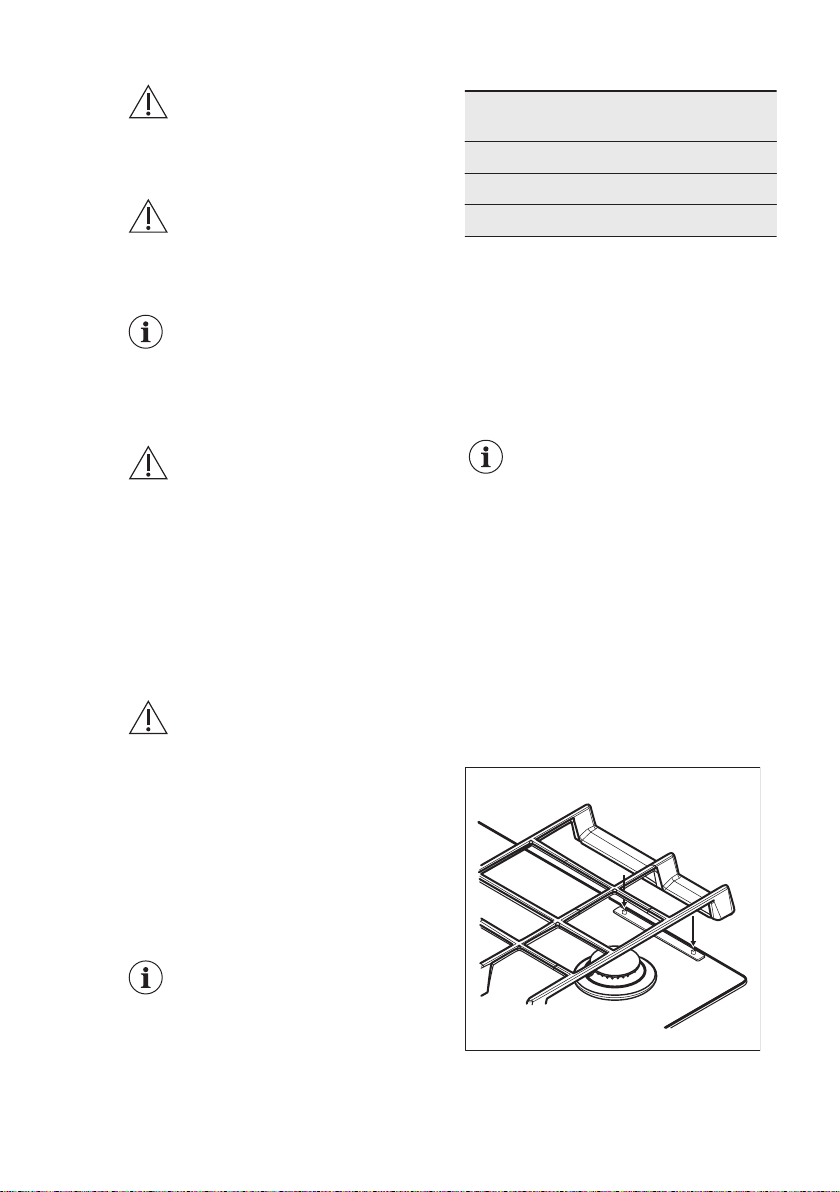

6.3 Sejmutí mřížek pod nádoby

Mřížky pod nádoby jsou namontované na kovových čepech umístěných na zadní straně varné desky, aby se udržely ve správné poloze. Mřížky pod nádoby lze pro snazší čištění z varné desky odstranit. Mřížky pod nádoby zdvihněte tak, že je podržíte ve vodorovné poloze dle obrázku.

Dávejte pozor, abyste mřížky pod nádoby nezdvihali šikmo, protože to by mělo za následek přílišný tlak na kovové čepy. Čepy by se mohly poškodit a prasknout.

ČESKY 11

Tvar mřížek pod nádoby a počet hořáků se může lišit u ostatních modelů tohoto spotřebiče.

6.4 Čištění varné desky

• Okamžitě odstraňte: roztavený plast,

plastovou folii, cukr nebo jídlo obsahující cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit. Vyvarujte se popálení.

• Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.

• Smaltované části, krytky a korunky hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.

6.5 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v korunkách hořáků.

6.6 Pravidelná údržba

Pravidelně si v autorizovaném servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Page 12

www.electrolux.com12

7. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Co dělat, když...

Problém Možná příčina Řešení

Po zapnutí generátoru ji‐ sker se neobjevují žádné jiskry.

Je spálená pojistka. Zkontrolujte, zda příčinou

Víčko a korunka hořáku a

Plamen zhasíná ihned po zapálení.

Kroužek plamene je nerov‐ noměrný.

Varná deska není zapoje‐ na do elektrické sítě nebo není připojena správně.

jsou nasazeny nesprávně.

Termočlánek není dosta‐ tečně zahřátý.

Korunka hořáku je ucpaná zbytky jídla.

Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě.

závady není pojistka. Po‐ kud se pojistka spaluje opakovaně, obraťte se na autorizovaného elektrikáře.

Umístěte správně víčko a korunku hořáku.

Po zapálení plamene pod‐ ržte ovladač stisknutý ještě 10 nebo méně sekund.

Ujistěte se, že není tryska zanesená a korunka hořáku je čistá.

7.2 Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obraťte se na autorizované servisní středisko. Uveďte údaje z typového štítku. Ujistěte se, že jste varnou desku používali správným způsobem. Pokud ne, budete muset návštěvu technika z

autorizovaného servisu nebo prodejce zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.

Page 13

7.3 Štítky dodávané v sáčku s

MOD.

PROD. NO.

SER.N O

DATA

MOD.

PROD. NO.

SER.N O

DATA

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE IP20

0049

A B C

příslušenstvím

Nalepte samolepicí štítky následujícím způsobem:

ČESKY 13

A. Nalepte jej na záruční list a odešlete

tuto část (je-li to možné).

B. Nalepte jej na záruční list a uchovejte

si tuto část (je-li to možné).

8. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Model .......................................

Výrobní číslo

(PNC) .............................

Sériové číslo ............................

C. Nalepte jej na návod k použití.

8.2 Připojení plynu

VAROVÁNÍ!

Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

Zvolte pevné přípojky nebo použijte ohebnou hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná společně s troubou.

Page 14

A B C

www.electrolux.com14

Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2". Volně našroubujte součásti, nastavte připojení do požadovaného směru a vše utáhněte.

A. Konec hřídele s maticí B. Podložka dodána spolu se

spotřebičem

C. Koleno dodáno spolu se spotřebičem Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu.

Pružnou hadici lze použít za těchto podmínek:

• nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;

• nesmí být delší než 1 500 mm;

• nesmí být přiškrcena;

• nesmí být vystavena tahu nebo zkroucení;

• nesmí být v kontaktu s ostrými kraji nebo rohy;

• musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

• nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

• materiál není ztvrdlý, ale má svou normální pružnost;

• spojovací svorky nejsou rezavé;

• doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

8.3 Výměna trysek

1. Sundejte mřížky určené pod nádoby.

2. Odstraňte víčka a korunky hořáku.

3. Pomocí nástrčného klíče 7

4. Stejným postupem v opačném pořadí

5. Vyměňte typový štítek (nachází se v

Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí nastavovač tlaku.

8.4 Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

1. Zapalte hořák.

2. Otočte ovladačem na minimální

3. Demontujte ovladač .

4. Úzkým šroubovákem nastavte

5. Při přechodu:

VAROVÁNÍ!

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

odšroubujte vstřikovací trysky a nahraďte je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické údaje“).

zase jednotlivé části smontujte.

blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku dodávaném se spotřebičem.

nastavení.

polohu obtokového šroubu (A).

• ze zemního plynu G20 20 mbar na zkapalnělý plyn úplně utáhněte obtokový šroub.

Page 15

• z kapalného plynu na zemní plyn

min. 55 mm

min. 650 mm

560 mm

2 0

480 mm

2 0

min. 100 mm

30 mm

G20 20 mbar uvolněte obtokový šroub asi o 1/4 otáčky.

VAROVÁNÍ!

Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

8.5 Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.

• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Ujistěte se, že je zástrčka zapojena do správné zásuvky.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Při připojení spotřebiče pomocí prodlužovacího kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.

• Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C.

Ujistěte se, že jste připojili modře zbarvený nulový vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fázový vodič musí být vždy připojen.

ČESKY 15

Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

8.7 Montáž

8.6 Připojovací kabel

Připojovací kabel vyměňte pouze za speciální kabel nebo ekvivalentní typ. Kabel je typu: H03V2V2-FT90.

Page 16

min 6 mm

min 30 mm

60 mm

min 5 mm

(max 150 mm)

www.electrolux.com16

4. POZOR!

Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

8.8 Možnosti zapuštění

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

Kuchyňská jednotka s dvířky

A) dodané těsnění B) dodané držáky

9. TECHNICKÉ ÚDAJE

9.1 Rozměry varné desky

Šířka 590 mm

A. Odnímatelný panel B. Prostor pro přípojky

Kuchyňská jednotka s troubou

Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

Page 17

Hloubka 520 mm

9.2 Průměr obtoku

HOŘÁK Ø OBTOKU 1/100 mm

Rychlý 52

Středně rychlý 35

Pomocný 28

9.3 Ostatní technické údaje

ČESKY 17

CELKOVÝ VÝ‐ KON:

Elektrické na‐ pájení:

Kategorie spotřebiče:

Připojení ply‐ nu:

Třída spotřebiče:

Původní plyn:

Nový plyn: G30/G31 (3B/P) 30/30 mbar 553 g/h

220-240 V ~ 50/60 Hz

II2H3B/P I2H (LV)

G 1/2"

G20 (2H) 20 mbar 7,95 kW

9.4 Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK NORMÁLNÍ VÝ‐

KON kW

Rychlý 2,95 0,75 119º

Středně rychlý 2,0 0,6 96x

Pomocný 1,0 0,33 70

MINIMÁLNÍ VÝ‐ KON kW

ZNAČKA PRO TRY‐ SKU

9.5 Plynové hořáky pro LPG G30/G31 30/30 mbar

HOŘÁK NORMÁLNÍ

VÝKON kW

Rychlý 2,8 0,95 86 204

Středně rychlý 1,9 0,6 71 138

Pomocný 1,0 0,33 50 73

MINIMÁLNÍ VÝKON kW

ZNAČKA PRO TRYSKU

JMENOVITÝ PRŮ‐ TOK PLYNU g/h

Page 18

www.electrolux.com18

10. ENERGETICKÁ ÚČINNOST

10.1 Produktové informace dle směrnice komise EU 66/2014

Označení modelu KGG6426K

Typ varné desky Vestavná varná

Počet plynových hořáků 4

Levý zadní - rychlý 54,9 %

Energetická účinnost plynových hořáků (EE gas burner)

Energetická účinnost plynové varné desky (EE gas hob)

EN 30-2-1: Varné spotřebiče na plynná paliva pro domácnost - část 2-1 : Hospodárné využití energie - Všeobecně

10.2 Úspora energie

• Před použitím zkontrolujte, zda jsou hořáky a mřížky pod nádoby správně

nasazeny.

• Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

• Nádobu postavte středem na hořák.

• Při ohřevu vody používejte pouze takové množství, které potřebujete.

• Je-li to možné, vždy zakrývejte nádoby pokličkami.

• Když začnou tekutiny vřít, ztlumte plamen, aby jen mírně perlily.

• Je-li to možné, použijte tlakový hrnec. Viz příslušná uživatelská příručka.

Pravý zadní - středně rychlý 57,6 %

Levý přední - pomocný není k dispozici

Pravý přední - středně rychlý 57,6 %

56.7%

deska

11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte

spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

Page 19

SLOVENSKY 19

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE.....................................................................19

2. BEZPEČNOSTNÉ POKYNY............................................................................ 22

3. POPIS VÝROBKU............................................................................................ 25

4. KAŽDODENNÉ POUŽÍVANIE.......................................................................... 25

5. TIPY A RADY................................................................................................... 26

6. OŠETROVANIE A ČISTENIE...........................................................................27

7. RIEŠENIE PROBLÉMOV................................................................................. 29

8. INŠTALÁCIA.....................................................................................................30

9. TECHNICKÉ ÚDAJE........................................................................................ 33

10. ENERGETICKÁ ÚČINNOSŤ.......................................................................... 35

MYSLÍME NA VÁS

Ďakujeme, že ste si kúpili spotrebič značky Electrolux. Vybrali ste si výrobok, ktorý v sebe skrýva desaťročia odborných skúseností a inovácií. Je dômyselný a štýlový a pri jeho navrhovaní sme mysleli predovšetkým na vás. Pri každom použití si tak môžete byť istí, že dosiahnete vynikajúce výsledky. Vitajte vo svete Electrolux.

Navštívte našu internetovú stránku, kde nájdete:

Tipy na používanie, brožúry, pokyny na riešenie problémov a informácie o údržbe:

www.electrolux.com/webselfservice

Zaregistrujte si výrobok a využívajte ešte lepšie služby:

www.registerelectrolux.com

Môžete si kúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely pre váš spotrebič:

www.electrolux.com/shop

STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM

Odporúčame, aby ste používali originálne náhradné diely. Keď budete kontaktovať autorizované servisné stredisko, nezabudnite si pripraviť nasledujúce údaje: Model, číslo výrobku, sériové číslo. Tieto informácie nájdete na typovom štítku.

Varovanie/upozornenie – Bezpečnostné pokyny Všeobecné informácie a tipy Ochrana životného prostredia

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nezodpovedá za telesnú ujmu ani za škody spôsobené nesprávnou montážou alebo používaním. Tieto pokyny

Page 20

www.electrolux.com20

uskladnite na bezpečnom a prístupnom mieste, aby ste do nich mohli v budúcnosti nahliadnuť.

1.1 Bezpečnosť detí a zraniteľných osôb

• Tento spotrebič smú používať deti staršie ako 8 rokov

a osoby so zníženou fyzickou, zmyslovou alebo psychickou spôsobilosťou alebo nedostatkom skúseností a znalostí, iba ak sú pod dozorom zodpovednej osoby alebo ak boli zodpovednou osobou poučené o bezpečnom používaní spotrebiča a rozumejú prípadným rizikám.

• Deti medzi 3 a 8 rokmi a osoby s veľmi rozsiahlymi a

zložitými hendikepmi nesmú mať prístup k spotrebiču, pokiaľ nie sú pod nepretržitým dozorom.

• Deti do 3 rokov smú mať prístup k spotrebiču iba ak

sú nepretržite pod dohľadom zodpovednej osoby.

• Nedovoľte, aby sa deti hrali so spotrebičom.

• Obaly vždy uschovajte mimo dosah detí a náležite ich

zlikvidujte.

• Nedovoľte deťom ani domácim zvieratám priblížiť sa k

spotrebiču, keď pracuje alebo keď sa chladí. Prístupné časti sú horúce.

• Ak má spotrebič detskú poistku, mala by byť zapnutá.

• Deti nesmú spotrebič bez dozoru čistiť ani vykonávať

žiadnu údržbu na spotrebiči.

1.2 Všeobecné bezpečnostné pokyny

• VAROVANIE: Spotrebič a jeho prístupné časti sa

počas používania môžu značne zahriať. Nedotýkajte sa ohrevných článkov.

• Spotrebič nepoužívajte prostredníctvom externého

časovača ani samostatného diaľkového ovládania.

• VAROVANIE: Varenie na oleji alebo tuku na varnom

paneli bez dohľadu môže byť nebezpečné a môže spôsobiť požiar.

Page 21

SLOVENSKY 21

• NIKDY sa nepokúšajte zahasiť oheň vodou, ale

vypnite spotrebič a potom zakryte plameň, napr.

pokrievkou alebo nehorľavou pokrývkou.

• UPOZORNENIE: Proces prípravy jedla musí byť pod

dozorom. Krátkodobý proces prípravy jedla si

vyžaduje nepretržitý dozor.

• VAROVANIE: Nebezpečenstvo požiaru: Na varnom

povrchu nenechávajte žiadne predmety.

• Kovové predmety, napríklad nože, vidličky, lyžice a

pokrievky by sa nemali klásť na povrch varného

panela, pretože sa môžu zohriať.

• Na čistenie spotrebiča nepoužívajte parné čističe.

• Ak je sklokeramický/sklenený povrch prasknutý,

vypnite spotrebič a odpojte ho z elektrickej siete. V

prípade zapojenia spotrebiča do elektrickej siete

priamo pomocou spojovacej skrinky odobraním

poistky odpojte spotrebič od sieťového napájania. V

oboch prípadoch kontaktujte autorizované servisné

stredisko.

• V prípade prasknutia skla varnej platne: – okamžite vypnite všetky horáky a všetky elektrické

ohrevné telesá a odpojte spotrebič od zdroja napájania,

– nedotýkajte sa povrchu spotrebiča, – spotrebič nepoužívajte.

• Ak je poškodený elektrický napájací kábel, musíte ho

dať vymeniť u výrobcu, v autorizovanom servise alebo kvalifikovanej osobe, aby sa predišlo nebezpečenstvu.

• Ak je spotrebič priamo pripojený k zdroju napájania,

vyžaduje sa ochranný spínač s izoláciou všetkých pólov a kontaktnou medzerou. Musí byť zaručené úplné odpojenie v súlade s podmienkami uvedenými v kategórii prepätia III. Výnimkou je uzemňovací kábel.

• Pri vedení sieťového kábla zabezpečte (napríklad

pomocou izolačnej hadice), aby sa kábel nedostal do priameho kontaktu so súčasťami, ktoré môžu

Page 22

www.electrolux.com22

dosahovať teplotu vyššiu ako izbová teplota o viac ako 50 °C.

• VAROVANIE: Používajte iba také ochranné lišty

varného panela, ktoré navrhol výrobca kuchynského spotrebiča, alebo ich výrobca kuchynského spotrebiča uvádza ako vhodné v návode na použitie, alebo ochranné lišty varného panela zahrnuté v spotrebiči. Použitie nevhodných ochranných líšt môže spôsobiť nehody.

2. BEZPEČNOSTNÉ POKYNY

Tento spotrebič je vhodný pre nasledovné trhy: CZ SK

2.1 Inštalácia

VAROVANIE!

Tento spotrebič smie nainštalovať iba kvalifikovaná osoba.

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.

• Odstráňte všetky obaly.

• Neinštalujte ani nepoužívajte poškodený spotrebič.

• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.

• Dodržiavajte požadovanú minimálnu vzdialenosť od iných spotrebičov a nábytku.

• Vždy dávajte pozor, ak presúvate spotrebič, pretože je ťažký. Vždy používajte ochranné rukavice a uzavretú obuv.

• Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vydutiu spôsobenému vlhkosťou.

• Spodnú časť spotrebiča chráňte pred parou a vlhkosťou.

• Spotrebič neinštalujte vedľa dverí ani pod okno. Predídete tak zhodeniu horúceho kuchynského riadu zo spotrebiča pri otvorení dverí alebo okna.

• Ak je spotrebič nainštalovaný nad zásuvkami, uistite sa, že je priestor

medzi spodnou časťou spotrebiča a hornou zásuvkou postačujúci na cirkuláciu vzduchu.

• Spodná časť spotrebiča sa môže zohriať. Pod spotrebič nainštalujte nehorľavý oddeľovací panel, ktorý zamedzí prístupu k jeho spodnej časti.

2.2 Elektrické zapojenie

VAROVANIE!

Nebezpečenstvo požiaru a zásahu elektrickým prúdom.

• Všetky elektrické zapojenia by mal vykonať kvalifikovaný elektroinštalatér.

• Spotrebič musí byť uzemnený.

• Pred akýmkoľvek zásahom odpojte spotrebič od elektrickej siete.

• Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickým napätím zdroja napájania.

• Skontrolujte, či je spotrebič správne nainštalovaný. Uvoľnený a nesprávny elektrický sieťový kábel alebo zástrčka (ak sa používa) môže spôsobiť nadmerné zohriatie zásuvky.

• Použite vhodný elektrický sieťový kábel.

• Elektrické sieťové káble sa nesmú zamotať.

• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.

• Použite káblovú svorku na odľahčenie ťahu.

Page 23

• Ak zapojíte nejaký elektrický spotrebič do elektrickej siete v blízkosti, dbajte na to, aby sa sieťový kábel alebo zástrčka (ak je k dispozícii) nedotýkala horúceho varného spotrebiča alebo horúcej kuchynského riadu.

• Nepoužívajte viaczásuvkové adaptéry a predlžovacie káble.

• Uistite sa, že zástrčka (ak sa používa) alebo prívodný elektrický kábel nie sú poškodené. Ak treba vymeniť poškodený sieťový kábel, kontaktujte náš autorizovaný servis alebo elektrikára.

• Zariadenie na ochranu pred dotykom elektrických častí pod napätím a izolovaných častí treba namontovať tak, aby sa nedalo odstrániť bez nástrojov.

• Sieťovú zástrčku pripojte do sieťovej zásuvky až po dokončení inštalácie. Po inštalácii sa uistite, že máte prístup k sieťovej zástrčke.

• Ak je sieťová zásuvka uvoľnená, nezapájajte do nej sieťovú zástrčku.

• Spotrebič neodpájajte potiahnutím za sieťové káble. Vždy ťahajte za zástrčku.

• Použite iba správne odpájacie zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrať z držiaka), uzemnenia a stýkače.

• Elektrická sieť v domácnosti musí mať odpájacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch. Vzdialenosť kontaktov odpájacieho zariadenia musí byť minimálne 3 mm.

SLOVENSKY 23

• Tento spotrebič nie je pripojený k zariadeniu, ktoré odvádza spaliny. Dbajte na to, aby ste spotrebič zapojili podľa aktuálnych inštalačných predpisov. Venujte pozornosť požiadavkám ohľadne primeraného vetrania.

2.4 Použitie

VAROVANIE!

Hrozí nebezpečenstvo poranenia, popálenín alebo zásahu elektrickým prúdom.

• Pred prvým použitím odstráňte zo spotrebiča všetky obaly, značenia a ochrannú fóliu (ak je použitá).

• Tento spotrebič používajte v domácom prostredí.

• Nemeňte technické parametre tohto spotrebiča.

• Zabezpečte, aby boli vetracie otvory voľné.

• Počas činnosti nenechávajte spotrebič bez dozoru.

• Po každom použití varnú zónu vypnite.

• Na varné zóny neklaďte príbor ani pokrievky. Môžu sa zohriať.

• Spotrebič nepoužívajte, keď máte mokré ruky, ani keď je v kontakte s vodou.

• Nepoužívajte spotrebič ako pracovný alebo odkladací povrch.

• Keď vkladáte pokrm do horúceho oleja, môže olej vyprsknúť.

VAROVANIE!

Hrozí nebezpečenstvo požiaru a výbuchu.

2.3 Prívod plynu

• Všetky práce súvisiace s pripojením na prívod plynu musí vykonať kvalifikovaná osoba.

• Pred inštaláciou sa ubezpečte, že sú podmienky v miestnych rozvodoch (druhu plynu a tlak plynu) a nastavenie spotrebiča navzájom kompatibilné.

• Zabezpečte prúdenie vzduchu v okolí spotrebiča.

• Informácie o prívode plynu nájdete na typovom štítku.

• Tuky a oleje môžu pri zohriatí uvoľňovať horľavé výpary. Pri príprave pokrmov musia byť plamene alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov.

• Výpary, ktoré sa uvoľňujú z veľmi horúcich olejov, môžu spôsobiť spontánne vznietenie.

• Použitý olej, ktorý môže obsahovať zvyšky pokrmov, môže spôsobiť požiar pri nižšej teplote ako nový olej.

• Horľavé produkty alebo predmety, ktoré obsahujú horľavé látky,

Page 24

www.electrolux.com24

nevkladajte do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE!

Hrozí nebezpečenstvo poškodenia spotrebiča.

• Horúci kuchynský riad nenechávajte na ovládacom paneli.

• Obsah kuchynského riadu nenechajte vyvrieť.

• Dávajte pozor, aby na spotrebič nespadli predmety alebo kuchynský riad. Mohlo by dôjsť k poškodeniu povrchu spotrebiča.

• Varné zóny nikdy nepoužívajte s prázdnym kuchynským riadom ani bez riadu.

• Na spotrebič nedávajte alobal.

• Riad vyrobený z liatiny, hliníka alebo s poškodeným dnom môže spôsobiť poškriabanie skla/sklokeramiky. Pri premiestňovaní týchto predmetov po varnom povrchu ich vždy nadvihnite.

• Používajte len stabilný kuchynský riad so správnym tvarom a priemerom väčším ako rozmery horákov.

• Skontrolujte, či je kuchynský riad na horákoch vycentrovaný.

• Skontrolujte, či plameň nezhasne pri rýchlom otočení ovládača z maximálnej do minimálnej polohy.

• Používajte iba príslušenstvo dodané so spotrebičom.

• Na horák neinštalujte rozptyľovač plameňa.

• Pri používaní plynového kuchynského spotrebiča vzniká teplo a vlhkosť. Zabezpečte dobré vetranie v miestnosti, kde je spotrebič nainštalovaný.

• Dlhodobé intenzívne používanie spotrebiča si môže vyžadovať prídavné vetranie, napríklad otvorenie okna alebo účinnejšie vetranie, napríklad zvýšením intenzity mechanickej ventilácie, ak je k dispozícii.

• Tento spotrebič je určený iba na varenie. Nesmie byť použitý na iné účely, napríklad na vykurovanie miestnosti.

• Dbajte na to, aby sa do kontaktu s varným panelom nedostali kyseliny, napríklad ocot, citrónová šťava alebo

prípravky na čistenie vodného kameňa. Môže to spôsobiť vznik matných miest.

• Zmena farby smaltu alebo ušľachtilej ocele nemá žiadny vplyv na výkon spotrebiča.

2.5 Starostlivosť a čistenie

VAROVANIE!

Neodstraňujte tlačidlá, gombíky alebo tesnenia z ovládacieho panela. Voda sa môže dostať dovnútra spotrebiča a spôsobiť škodu.

• Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu.

• Pred čistením spotrebič vypnite a nechajte vychladnúť.

• Pred údržbou spotrebič odpojte od elektrickej siete.

• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.

• Spotrebič čistite vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepoužívajte abrazívne prostriedky, drôtenky, rozpúšťadlá ani kovové predmety.

• Horáky sa nesmú umývať v umývačke riadu.

2.6 Servis

• Ak treba dať spotrebič opraviť, obráťte sa na autorizované servisné stredisko.

• Používajte iba originálne náhradné súčiastky.

2.7 Likvidácia

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo udusenia.

• Informácie o správnej likvidácii spotrebiča vám poskytne váš miestny úrad.

• Spotrebič odpojte od elektrickej siete.

• Prívodný elektrický kábel odrežte blízko pri spotrebiči a zlikvidujte ho.

• Sploštite vonkajšie plynové trubice.

Page 25

3. POPIS VÝROBKU

3.1 Rozloženie varného povrchu

Rýchly horák

Pomocný horák

Stredne rýchly horák

Otočné ovládače

SLOVENSKY 25

3.2 Otočný ovládač

Symbol Popis

plyn sa neprivádza/ vypnutá poloha

4. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

4.1 Prehľad horákov

A. Viečko horáka B. Korunka horáka

Symbol Popis

zapaľovacia poloha/ maximálny prívod plynu

minimálny prívod plynu

C. Zapaľovacia sviečka D. Termočlánok

4.2 Zapálenie horáka

Pred položením kuchynského riadu horák vždy zapáľte.

VAROVANIE!

Buďte veľmi opatrní, keď používate otvorený oheň v kuchyni. Výrobca odmieta akúkoľvek zodpovednosť pri nevhodnom zaobchádzaní s plameňom.

1. Stlačte otočný ovládač a otočte ním

proti smeru hodinových ručičiek do maximálnej polohy prívodu plynu ( ).

2. Otočný ovládač podržte stlačený 10

alebo menej sekúnd. To umožní zohriatie termočlánku. Ak to neurobíte, prívod plynu sa preruší.

Page 26

www.electrolux.com26

3. Keď je plameň pravidelný, upravte

ho.

Ak sa horák po opakovaných pokusoch správne nezapáli, skontrolujte, či sú v správnej polohe korunka a kryt horáka.

Ak plameň na horáku náhodou zhasne, otočte otočný ovládač do vypnutej polohy a pred opakovaním pokusu o zapálenie horáka počkajte minimálne 1 minútu.

VAROVANIE!

Otočný ovládač nedržte stlačený dlhšie ako 15 sekúnd. Ak sa horák nezapáli ani po 15 sekundách, uvoľnite otočný ovládač a otočte ho do vypnutej polohy. Počkajte najmenej 1 minútu a skúste znova zapáliť horák.

UPOZORNENIE!

Ak nemáte k dispozícii elektrinu, horák môžete zapáliť aj bez elektrického zapaľovača. V tomto prípade sa priblížte k horáku s plameňom, otočte otočný ovládač doľava do maximálnej polohy a zatlačte ho. Otočný ovládač držte stlačený 10 alebo menej sekúnd, aby sa zohrial termočlánok.

5. TIPY A RADY

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

5.1 Kuchynský riad

UPOZORNENIE!

Nepoužívajte liatinové panvice, hlinené alebo keramické hrnce, grilovacie ani hriankovacie platne.

VAROVANIE!

Jednu varnú nádobu nikdy nedávajte na dva horáky.

Generátor iskier sa môže automaticky spustiť pri zapnutí napájania, po inštalácii alebo výpadku elektriny. Je to bežné.

Varný panel je dodávaný s progresívnymi ventilmi. Umožňujú presnejšiu reguláciu plameňa.

4.3 Vypínanie horáka

Plameň sa zhasína otočením ovládača do vypnutej polohy .

VAROVANIE!

Pred odstraňovaním hrncov z horáka vždy znížte plameň na minimum alebo ho vypnite.

VAROVANIE!

Na horák neklaďte nestabilné alebo poškodené nádoby, aby nedošlo k vyliatiam pokrmu a zraneniam.

UPOZORNENIE!

Dbajte na to, aby sa dno varnej nádoby nenachádzalo príliš blízko pri ovládači, inak plameň ovládač zahreje.

UPOZORNENIE!

Uistite sa, že rukoväte nie sú nad predným okrajom varného panelu.

Page 27

SLOVENSKY 27

UPOZORNENIE!

Dbajte na to, aby boli varné nádoby vycentrované nad horákom, aby bola zabezpečená maximálna stabilita a nižšia spotreba plynu.

UPOZORNENIE!

Tekutiny rozliate počas varenia môžu spôsobiť poškodenie skla.

5.2 Priemery kuchynského riadu

Používajte kuchynský riad s priemerom zodpovedajúcim veľkosti horákov.

6. OŠETROVANIE A ČISTENIE

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

6.1 Všeobecné informácie

• Varný panel očistite po každom použití.

• Dbajte na to, aby bola dolná časť kuchynského riadu vždy čistá.

• Škrabance a tmavé škvrny na povrchu neovplyvňujú funkčnosť varného panela.

• Používajte špeciálny čistič určený na povrch varného panela.

VAROVANIE!

Na čistenie skleného povrchu alebo povrchu medzi okrajmi horákov a rámom (ak je použitý) nepoužívajte nože, škrabky ani iné podobné nástroje.

• Diely z antikora umyte vodou a utrite ich dosucha mäkkou handrou.

Horák Priemer ku‐

chynského riadu (mm)

Rýchly 180 - 260

Stredne rýchly 120 - 220

Pomocný 80 - 180

6.2 Podstavce na varné nádoby

Podstavce na varné nádoby nie sú vhodné na umývanie v umývačke riadu. Musíte ich umývať ručne.

1. V záujme jednoduchšieho čistenia

varného panela odstráňte podstavce na varné nádoby.

Pri umiestňovaní podstavcov postupujte opatrne, aby ste zabránili poškodeniu hornej časti varného panela.

2. Smaltovaný povrch môže mať

niekedy drsné okraje, preto buďte opatrní pri ručnom umývaní a sušení podstavcov na varné nádoby. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty.

3. Po vyčistení podstavcov na varné

nádoby skontrolujte, či sú v správnej polohe.

4. Skontrolujte, či sú ramená

podstavcov na varné nádoby zarovnané so stredom horáka.

Page 28

www.electrolux.com28

6.3 Odobratie podstavcov na

varné nádoby

Aby zostali podstavce na varné nádoby v správnej polohe, sú položené na kovových kolíkoch nainštalovaných v zadnej časti varného panela. V záujme jednoduchšieho čistenia môžete podstavce na varné nádoby odstrániť. Podstavce na varné nádoby vyberajte tak, že ich nadvihnete zvislo smerom nahor vo vodorovnej polohe , ako je zobrazené na obrázku.

Nedvíhajte podstavce iba na jednom konci, pretože by sa tým mohli poškodiť kovové kolíky. Kolíky by sa tým mohli poškodiť a zlomiť.

Tvar podstavcov na varné nádoby a množstvo horákov sa môžu líšiť podľa modelu spotrebiča.

6.4 Čistenie varného panela

• Okamžite odstráňte: roztopený plast,

plastová fólia, cukor a potraviny s cukrom, inak môžu nečistoty spôsobiť poškodenie varného panela. Dávajte pozor, aby ste sa nepopálili.

• Po dostatočnom vychladnutí

varného panela odstráňte:

usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé kovové farebné fľaky. Varný panel vyčistite vlhkou handričkou s neabrazívnym čistiacim prostriedkom. Po čistení utrite varný panel mäkkou handričkou.

• Nečistoty zo smaltovaných dielov, viečok a koruniek odstráňte teplou mydlovou vodou a pred opätovným nasadením ich dôkladne osušte.

6.5 Čistenie zapaľovacej

sviečky

Funkciu zapaľovania zabezpečuje keramická zapaľovacia sviečka s kovovou elektródou. Tieto časti udržiavajte vždy čisté, aby ste predišli

Page 29

ťažkostiam pri zapaľovaní, a kontrolujte, či nie sú otvory korunky horáka zanesené.

6.6 Pravidelná údržba

Pravidelne žiadajte svoje miestne autorizované servisné stredisko o

7. RIEŠENIE PROBLÉMOV

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

7.1 Čo robiť, keď...

Problém Možné príčiny Riešenie

Keď sa pokúsite aktivovať generátor iskier, nevychá‐ dza žiadna iskra.

Je vypálená poistka. Skontrolujte, či je príčinou

Viečko a korunka horáka

Plameň zhasne okamžite po zapálení.

Kruh plameňa nie je rovno‐ merný.

Varný panel nie je pripoje‐ ný ku zdroju elektrického napájania alebo je pripoje‐ ný nesprávne.

nie sú položené správne.

Termočlánok nie je dosta‐ točne zohriaty.

Korunka horáka je upchatá zvyškami potravín.

SLOVENSKY 29

kontrolu stavu rúrky na prívod plynu a adaptéra tlaku, ak je použitý.

Skontrolujte, či je varný pa‐ nel správne pripojený k zdroju elektrického napája‐ nia.

poruchy práve poistka. Ak sa poistka vyhodí opako‐ vane, obráťte sa na kvalifi‐ kovaného elektrikára.

Položte kryt a korunku ho‐ ráka správne.

Po zapálení plameňa držte ovládač stlačený približne 10 sekúnd.

Uistite sa, že dýza nie je zablokovaná a korunka ho‐ ráka je čistá.

7.2 Ak nemôžete nájsť riešenie...

Ak problém nedokážete odstrániť sami, kontaktujte predajcu alebo autorizované servisné stredisko. Uveďte údaje z typového štítka. Uistite sa, že ste varný panel používali správne. Ak ste ho používali nesprávne, servisný zásah

technika servisného strediska alebo predajcu nebude bezplatný, a to ani počas záručnej lehoty. Pokyny upravujúce záručné a servisné podmienky nájdete v záručnej brožúre.

Page 30

MOD.

PROD. NO.

SER.N O

DATA

MOD.

PROD. NO.

SER.N O

DATA

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE IP20

0049

A B C

www.electrolux.com30

7.3 Štítky dodané vo vrecku s

príslušenstvom

Samolepiace štítky nalepte podľa nižšie uvedených pokynov:

A. Nalepte štítok na záručný list a túto

časť pošlite (ak je k dispozícii).

B. Nalepte štítok na záručný list a túto

časť si ponechajte (ak je k dispozícii).

8. INŠTALÁCIA

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

8.1 Pred inštaláciou

Pred nainštalovaním varného panela si zapíšte informácie uvedené dolu na typovom štítku. Typový štítok s technickými údajmi je umiestnený na spodnej strane varného panela.

Model .......................................

Číslo výrobku

(PNC)............................

Sériové číslo ....................

C. Nalepte štítok na návod na

používanie.

8.2 Prívod plynu

VAROVANIE!

Úkony podľa nasledujúcich pokynov na inštaláciu, pripojenie a údržbu smie vykonať výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi.

Zvoľte si pevné pripojenie alebo použite ohybnú trubicu z nehrdzavejúcej ocele v súlade s platnými predpismi. Ak použijete ohybné kovové trubice, dávajte pozor, aby sa nedotýkali pohyblivých častí alebo aby neboli pokrútené a stlačené. Dávajte pozor aj pri kombinovaní varného panela a rúry.

Page 31

A B C

SLOVENSKY 31

Uistite sa, že tlak prívodu plynu do spotrebiča zodpovedá odporúčaným hodnotám. Nastaviteľná prípojka je upevnená k ústrednej prípojke plynu pomocou matice so závitom G 1/2". Diely priskrutkujte bez použitia sily, prípojku upravte do požadovaného smeru a všetko utiahnite.

A. Koncovka nástavca s maticou B. Podložka dodávaná so spotrebičom C. Koleno dodávané so spotrebičom

Skvapalnený plyn

Pre skvapalnený plyn použite držiak na gumenú hadičku. Vždy použite tesnenie. Potom pripojte spotrebič na prívod plynu.

Ohybnú rúrku je možné použiť vtedy, keď:

• sa nemôže zohriať na vyššiu ako izbovú teplotu, teda na viac ako 30 °C;

• nie je dlhšia ako 1 500 mm;

• nie je priškrtená;

• nie je napnutá ani stočená;

• sa nikde nedotýka ostrých hrán alebo rohov predmetov;

• možno ľahko skontrolovať jej stav.

Kontrola stavu ohybnej rúrky pozostáva z kontroly, či:

• na nej nie sú praskliny, zárezy, znaky obhorenia na koncoch, ale aj po celej dĺžke;

• materiál nestvrdol a či je stále správne ohybný;

• upevňovacie svorky nezhrdzaveli;

• neuplynula doba životnosti.

Ak spozorujete jednu alebo viac chýb, rúrku/hadicu neopravujte, ale ju vymeňte.

8.3 Výmena dýz

1. Odstráňte podstavce na varné

2. Odstráňte kryty a korunky z horáka.

3. Nástrčným kľúčom 7 odstráňte dýzy

4. Všetky diely namontujte na svoje

5. Typový štítok (nachádza sa v

Ak je tlak prívodu plynu premenlivý alebo sa líši od požadovaného tlaku, musíte na prívodnú plynovú rúrku namontovať vhodný adaptér tlaku.

8.4 Nastavenie minimálnej úrovne

Úprava minimálnej úrovne horákov:

1. Zapáľte horák.

2. Otočte ovládač do minimálnej polohy.

3. Vyberte ovládač .

4. Tenkým skrutkovačom upravte

5. Pri zmene:

VAROVANIE!

Po dokončení inštalácie sa uistite, že každý spoj rúrky/ hadice správne tesní. Na kontrolu použite mydlový roztok, nie plameň!

nádoby.

a nahraďte ich dýzami potrebnými pre druh plynu, ktorý používate (pozrite si tabuľku v časti „Technické údaje“).

miesto, zvoľte opačný postup ako pri demontáži.

blízkosti rúrky prívodu plynu) vymeňte za štítok pre nový druh privádzaného plynu. Tento štítok nájdete vo vrecku priloženom k spotrebiču.

polohu obtokovej skrutky (A).

• zo zemného plynu G20 20 mbar na skvapalnený plyn úplne utiahnite obtokovú skrutku.

Page 32

min. 55 mm

min. 650 mm

560 mm

2 0

480 mm

2 0

min. 100 mm

30 mm

www.electrolux.com32

• zo skvapalneného plynu na zemný plyn G20 20 mbar uvoľnite obtokovú skrutku približne o 1/4 závitu .

VAROVANIE!

Nakoniec skontrolujte, či plameň nezhasne pri rýchlom otočení ovládača z maximálnej do minimálnej polohy.

8.5 Zapojenie do elektrickej siete

• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zodpovedajú parametrom elektrickej siete.

• Spotrebič sa dodáva s prívodným elektrickým káblom. Ku káblu treba pripojiť vhodnú zástrčku, ktorá zodpovedá zaťaženiu uvedenému na typovom štítku. Uistite sa, že ste zástrčku zapojili do správnej zásuvky.

• Vždy používajte správne inštalovanú uzemnenú zásuvku.

• Uistite sa, že je napájací elektrický kábel po inštalácii prístupný.

• Spotrebič neodpájajte potiahnutím za sieťové káble. Vždy ťahajte za zástrčku.

• Keď je spotrebič zapojený pomocou predlžovacieho kábla, adaptéra alebo rozvodky, hrozí nebezpečenstvo požiaru. Uistite sa, že uzemnenie vyhovuje štandardom a nariadeniam.

• Dbajte na to, aby sa napájací kábel nezohrial na teplotu vyššiu ako 90 °C.

Uistite sa, že ste modrý nulový vodič zapojili do svorky označenej písmenom „N”. Fázový vodič hnedej (alebo čiernej) farby pripojte do svorky označenej písmenom „L”. Fázový vodič musí byť vždy pripojený.

Skontrolujte, či zvolený kábel vyhovuje danému napätiu a pracovnej teplote. Žlto-zelený uzemňovací vodič musí byť o približne 2 cm dlhší ako hnedý (alebo čierny) fázový vodič.

8.7 Inštalácia

8.6 Napájací kábel

Na výmenu napájacieho kábla použite iba špeciálny kábel alebo jeho ekvivalent. Typ kábla je: H03V2V2-FT90.

Page 33

min 6 mm

min 30 mm

60 mm

min 5 mm

(max 150 mm)

SLOVENSKY 33

4. UPOZORNENIE!

Spotrebič inštalujte iba do pracovnej dosky s rovným povrchom.

8.8 Možnosti zabudovania

Ochranná priečka nainštalovaná pod varným panelom sa musí dať jednoducho vyberať, pretože v prípade potreby zásahu servisného pracovníka

musí byť spotrebič jednoducho prístupný.

Kuchynská jednotka s dvierkami

A) dodané tesnenie B) dodané konzoly

9. TECHNICKÉ ÚDAJE

9.1 Rozmery varného panela

Šírka 590 mm

A. Odnímateľná priečka B. Priestor pre prípojky

Kuchynská jednotka s rúrou

Elektrické zapojenie varného panela a rúry sa musí z bezpečnostných dôvodov vykonať samostatne aj preto, aby sa dala rúra z jednotky jednoducho vybrať.

Page 34

www.electrolux.com34

Hĺbka 520 mm

9.2 Priemery obtokov

HORÁK Ø OBTOK 1/100 mm

Rýchly 52

Stredne rýchly 35

Pomocný 28

9.3 Ostatné technické údaje

Pôvodne na‐

CELKOVÝ VÝ‐ KON:

Elektrické na‐ pájanie:

Kategória spo‐ trebiča:

Pripojenie ply‐ nu:

Trieda spotre‐ biča:

stavený plyn:

Náhradný plyn:

220-240 V ~ 50/60 Hz

II2H3B/P I2H (LV)

G 1/2"

G20 (2H) 20 mbar 7,95 kW

G30/G31 (3B/P) 30/30 mbar 553g/h

9.4 Plynové horáky pre ZEMNÝ PLYN G20 20 mbar

HORÁK NORMÁLNY VÝ‐

KON kW

Rýchly 2,95 0,75 119º

Stredne rýchly 2,0 0,6 96x

Pomocný 1,0 0,33 70

MINIMÁLNY VÝ‐ KON kW

ZNAČKA DÝZY

9.5 Plynové horáky pre propán-bután G30/G31 30/30 mbar

HORÁK NORMÁLNY

VÝKON kW

Rýchly 2,8 0,95 86 204

Stredne rýchly 1,9 0,6 71 138

Pomocný 1,0 0,33 50 73

MINIMÁLNY VÝKON kW

ZNAČKA DÝ‐ZYMENOVITÝ PRIE‐

TOK PLYNU g/ hod.

Page 35

10. ENERGETICKÁ ÚČINNOSŤ

10.1 Informácie o produkte podľa EU 66/2014

Model KGG6426K

Typ varného panela Zabudovateľný

Počet plynových horákov 4

Ľavý zadný – rýchly 54.9%

Energetická účinnosť jednotli‐ vých plynových horákov (EE gas burner)

Energetická účinnosť plynového varného panela (EE gas hob)

EN 30-2-1: Varné spotrebiče na plynové palivá pre domácnosť. Časť 2-1: Racionálne využívanie energie. Všeobecne

10.2 Šetrenie energie

• Pred použitím sa uistite, že sú správne nainštalované horáky a podstavce na varné

nádoby.

• Používajte kuchynský riad s priemerom zodpovedajúcim veľkosti horákov.

• Vycentrujte hrniec na horáku.

• Ohrejte iba potrebné množstvo vody.

• Na kuchynský riad podľa možností vždy položte pokrievku.

• Keď tekutina začne vrieť, znížte plameň tak, aby tekutina len slabo vrela.

• Ak je to možné, použite tlakový hrniec. Pozrite si návod na použitie.

Pravý zadný – stredne rýchly 57.6%

Ľavý predný – pomocný neuvádza sa

Pravý predný – stredne rýchly 57.6%

56.7%

SLOVENSKY 35

varný panel

11. OCHRANA ŽIVOTNÉHO PROSTREDIA

Materiály označené symbolom odovzdajte na recykláciu. . Obal hoďte

do príslušných kontajnerov na recykláciu. Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte

spotrebiče označené symbolom spolu s odpadom z domácnosti. Výrobok

odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na obecný alebo mestský úrad.

Page 36

www.electrolux.com36

KAZALO

1. VARNOSTNA INFORMACIJE.......................................................................... 36

2. VARNOSTNA NAVODILA................................................................................ 39

3. OPIS IZDELKA................................................................................................. 42

4. VSAKODNEVNA UPORABA............................................................................42

5. NAMIGI IN NASVETI........................................................................................ 43

6. VZDRŽEVANJE IN ČIŠČENJE........................................................................ 44

7. ODPRAVLJANJE TEŽAV................................................................................. 46

8. NAMESTITEV...................................................................................................47

9. TEHNIČNI PODATKI........................................................................................ 50

10. ENERGIJSKA UČINKOVITOST..................................................................... 52

MISLIMO NA VAS

Zahvaljujemo se vam za nakup Electroluxove naprave. Izbrali ste izdelek, ki vključuje desetletja profesionalnih izkušenj in izboljšav. Inovativen in eleganten je bil zasnovan z mislijo na vas. Kadarkoli ga boste uporabili, ste lahko prepričani v zagotovitev odličnih rezultatov. Dobrodošli pri Electroluxu.

Obiščite naše spletno mesto za:

pridobitev nasvetov glede uporabe, brošure, odpravljanje težav, servisne informacije:

www.electrolux.com/webselfservice

Registrirajte svoj izdelek za boljši servis:

www.registerelectrolux.com

Kupite dodatke, potrošni material in originalne nadomestne dele za vašo napravo:

www.electrolux.com/shop

POMOČ STRANKAM IN SERVIS

Priporočamo uporabo originalnih nadomestnih delov. Ko kličete servis, imejte pri roki naslednje podatke: model, številko izdelka, serijsko številko. Podatke najdete na ploščici za tehnične navedbe.

Opozorilo/Pozor - Varnostne informacije Splošne informacije in nasveti Okoljske informacije.

Pridržujemo si pravico do sprememb.

1. VARNOSTNA INFORMACIJE

Pred namestitvijo in uporabo naprave natančno preberite priložena navodila. Proizvajalec ni odgovoren za poškodbe ali škodo, nastalo zaradi nepravilne

Page 37

SLOVENŠČINA 37

namestitve ali uporabe. Navodila vedno shranite na varnem in dostopnem mestu za poznejšo uporabo.

1.1 Varnost otrok in ranljivih oseb

• To napravo lahko uporabljajo otroci od osmega leta

naprej ter osebe z zmanjšanimi telesnimi, čutnimi ali razumskimi sposobnostmi ali s pomanjkanjem izkušenj ter znanja le pod nadzorom ali če so dobile ustrezna navodila glede varne uporabe naprave in če se zavedajo nevarnosti, ki obstajajo.

• Otroci med tretjim in osmim letom starosti ter invalidi

se ne smejo približevati, če niso pod nenehnim nadzorom.

• Otroci, mlajši od treh let, se ne smejo približevati, če

niso pod nenehnim nadzorom.

• Preprečite, da bi se otroci igrali z napravo.

• Vso embalažo hranite zunaj dosega otrok in jo

ustrezno zavrzite.

• Ko naprava deluje ali se ohlaja, poskrbite, da bodo

otroci in hišni ljubljenčki dovolj oddaljeni od nje. Dostopni deli so vroči.

• Če ima naprava varovalo za otroke, ga je treba

vklopiti.

• Čiščenja naprave in uporabniškega vzdrževanja na

njej ne smejo izvajati otroci brez nadzora.

1.2 Splošna varnostna navodila

• OPOZORILO: Naprava in dostopni deli se med

uporabo segrejejo. Pazite, da se ne dotaknete grelcev.

• Naprave ne upravljajte z zunanjo programsko uro ali

ločenim sistemom za daljinsko upravljanje.

• OPOZORILO: Kuhanje na kuhalni plošči z maščobo

ali oljem brez nadzora je lahko nevarno in lahko pripelje do požara.

Page 38

www.electrolux.com38

• Ognja NIKOLI ne poskušajte pogasiti z vodo, ampak

izklopite napravo in nato prekrijte ogenj, npr. s

pokrovom ali požarno odejo.

• POZOR: Kuhanje je treba nadzorovati. Kratkotrajno

kuhanje je treba stalno nadzorovati.

• OPOZORILO: Nevarnost požara: Ne shranjujte

predmetov na kuhalnih površinah.

• Na površino kuhalne plošče ne postavljajte kovinskih

predmetov, kot so noži, vilice, žlice in pokrovke, ker se

lahko segrejejo.

• Naprave ne čistite s paro.

• V primeru počene površine steklokeramične plošče

izklopite napravo in jo izključite iz napajanja. Če je

naprava priključena na električno omrežje neposredno

preko razdelilne omarice, odstranite varovalko, da

napravo izključite iz napajanja. V obeh primerih se

obrnite na pooblaščeni servisni center.

• V primeru, da kuhalna plošča poči: – takoj ugasnite vse gorilnike in izklopite vse

električne grelne elemente ter napravo izključite iz električnega omrežja,

– se ne dotikajte površine naprave, – ne uporabljajte naprave.

• Če je napajalni kabel poškodovan, ga mora zamenjati

predstavnik proizvajalca, pooblaščene servisne službe ali druga strokovno usposobljena oseba, da se izognete nevarnosti.

• Kjer je naprava priključena neposredno na omrežno

napetost, je potrebno večpolno izolacijsko stikalo z razmakom med kontakti. Zagotoviti je treba popoln odklop v skladu s pogoji, navedenimi v kategoriji prenapetosti III. Ozemljitveni kabel ne spada zraven.

• Pri speljevanju priključnega kabla pazite, da ta ne

pride v neposredni stik (na primer uporaba izolacijskih cevi) z deli, ki lahko dosežejo več kot 50 °C višje temperature od sobne temperature.

Page 39

• OPOZORILO: Uporabljajte samo varovala kuhalne

plošče, ki jih je zasnoval proizvajalec kuhalne naprave ali ki jih proizvajalec naprave navede kot primerne v navodilih za uporabo, ali varovala kuhalne plošče, priložena napravi. Zaradi uporabe neprimernih varoval lahko pride do nezgode.

2. VARNOSTNA NAVODILA

SLOVENŠČINA 39

Ta naprava je primerna za naslednje trge: CZ SK

2.1 Namestitev

OPOZORILO!

To napravo lahko namesti le strokovno usposobljena oseba.

OPOZORILO!

Nevarnost telesnih poškodb ali poškodb naprave.

• Odstranite vso embalažo.

• Ne nameščajte ali uporabljajte poškodovane naprave.

• Upoštevajte navodila za namestitev, priložena napravi.

• Upoštevajte predpisano najmanjšo razdaljo do drugih naprav in enot.

• Pri premikanju naprave bodite pazljivi, ker je težka. Vedno uporabljajte zaščitne rokavice in priloženo obutev.

• Izreze zatesnite s tesnilom, da vlaga ne povzroči nabrekanja.

• Spodnjo stran naprave zaščitite pred paro in vlago.

• Naprave ne nameščajte v bližino vrat ali pod okna. Na ta način preprečite, da bi vroča posoda padla z naprave, ko odprete vrata ali okno.

• Če napravo namestite nad predale, mora biti razmik med spodnjim delom naprave in zgornjim predalom dovolj velik za kroženje zraka.

• Spodnji del naprave se lahko segreje. Pod napravo namestite nevnetljivo ločevalno ploščo za preprečitev dostopa do spodnjega dela.

2.2 Priključitev na električno omrežje

OPOZORILO!

Nevarnost požara in električnega udara.

• Električno priključitev mora opraviti usposobljen električar.

• Naprava mora biti ozemljena.

• Pred katerimkoli posegom se prepričajte, da naprava ni priključena na električno omrežje.

• Preverite, ali so parametri s ploščice za tehnične navedbe združljivi z električno napetostjo omrežja.

• Naprava mora biti nameščena pravilno. Zaradi slabo pritrjenega in napačnega priključnega kabla ali vtiča (če je na voljo) se lahko pregreje priključek.

• Uporabite pravi električni priključni kabel.

• Priključni kabel se ne sme zaplesti.

• Poskrbite za namestitev zaščite pred udarom.

• Kabel zaščitite pred natezno obremenitvijo.

• Poskrbite, da se priključni kabel ali vtič (če obstaja) ne dotika vroče naprave ali posode, ko napravo vključite v bližnje vtičnice.

• Ne uporabljajte razdelilnikov in podaljškov.

• Pazite, da ne poškodujete vtiča (če obstaja) ali kabla. Za zamenjavo poškodovanega kabla se obrnite na naš pooblaščeni servisni center ali električarja.

• Zaščita pred udarom električnega toka izoliranih delov in delov pod električno napetostjo mora biti

Page 40

www.electrolux.com40

pritrjena tako, da je ni mogoče odstraniti brez orodja.

• Vtič vtaknite v vtičnico šele ob koncu nameščanja. Poskrbite, da bo vtič dosegljiv tudi po namestitvi.

• Če je omrežna vtičnica zrahljana, ne vtikajte vtiča.

• Ne vlecite za električni priključni kabel, če želite izključiti napravo. Vedno povlecite za vtič.

• Uporabite le prave izolacijske naprave: odklopnike, varovalke (talilne varovalke odvijte iz nosilca), zaščitne naprave na diferenčni tok in kontaktorje.

• Električna napeljava mora imeti izolacijsko napravo, ki omogoča odklop naprave z omrežja na vseh polih. Izolacijska naprava mora imeti med posameznimi kontakti minimalno razdaljo 3 mm.

2.3 Priključitev plina

• Vse priključitve plina mora opraviti strokovno usposobljena oseba.

• Pred priključitvijo se prepričajte, da so krajevni pogoji plinske napeljave (vrsta in tlak plina) in nastavitve štedilnika usklajeni.

• Poskrbite za kroženje zraka okrog naprave.

• Informacije o dovodu plina so na ploščici za tehnične navedbe.

• Ta naprava ni priključena na napravo za prezračevanje in odvajanje plinov, ki nastajajo pri gorenju. Napravo priključite v skladu z veljavnimi predpisi za namestitev. Bodite pozorni na zahteve glede ustreznega prezračevanja.

2.4 Uporaba

OPOZORILO!

Nevarnost poškodbe, opeklin in električnega udara.

• Pred prvo uporabo odstranite vso embalažo, etikete in zaščitno folijo (če obstaja).

• To napravo uporabljajte v gospodinjstvu.

• Ne spreminjajte specifikacij te naprave.

• Prepričajte se, da prezračevalne odprtine niso blokirane.

• Med delovanjem naprave ne puščajte brez nadzora.

• Kuhališče po vsaki uporabi »izklopite «.

• Na kuhališča ne odlagajte pribora ali pokrovov posod. Lahko se segrejejo.

• Naprave ne upravljajte z mokrimi rokami ali ko je v stiku z vodo.

• Naprave ne uporabljajte kot delovno površino ali za odlaganje.

• Ko daste hrano v vroče olje, to lahko brizgne.

OPOZORILO!

Obstaja nevarnost požara in eksplozije.

• Maščobe in olja lahko ob segrevanju sproščajo vnetljive hlape. Plamenov ali segretih predmetov ne približujte maščobam in olju, ko kuhate z njimi.

• Hlapi, ki jih sproščajo zelo vroča olja, lahko povzročijo nepričakovan vžig.

• Uporabljena olja, ki lahko vsebujejo ostanke hrane, lahko povzročijo požar pri nižjih temperaturah od prvič uporabljenih olj.

• V napravo, njeno bližino ali nanjo ne postavljajte vnetljivih izdelkov ali mokrih predmetov z vnetljivimi izdelki.

OPOZORILO!

Obstaja nevarnost škode na napravi.

• Vroče posode ne postavljajte na upravljalno ploščo.

• Ne dovolite, da iz posode povre vsa tekočina.

• Pazite, da predmeti ali posode ne padejo na napravo. Lahko se poškoduje površina.

• Ne vklapljajte kuhališč s prazno posodo ali brez posode.

• Na napravo ne dajajte aluminijaste folije.

• Posoda iz litega železa, aluminija ali s poškodovanim dnom lahko opraska steklokeramično ploščo. Pri prestavljanju na kuhalno površino jo vedno dvignite.

• Uporabljajte le stabilno posodo ustrezne oblike in premera, ki je večji od dimenzij gorilnikov.

Page 41

• Pazite, da bo posoda postavljena na sredino gorilnika.

• Na koncu se še prepričajte, da plamen pri hitrem zasuku gumba iz položaja za največjo moč v položaj za najmanjšo moč ne ugasne.

• Uporabljajte le opremo, priloženo napravi.

• Na gorilnik ne nameščajte difuzorja plamena.

• Med uporabo plinske kuhalne plošče se ustvarjata toplota in vlaga. V prostoru, kjer je nameščena naprava, poskrbite za dobro prezračevanje.

• Med dolgotrajno intenzivno uporabo naprave bo morda potrebno dodatno prezračevanje, npr. odpiranje okna, ali učinkovitejše prezračevanje, npr. povečana stopnja mehanskega prezračevanja, če je na voljo.

• Naprava je namenjena le kuhanju. Ni je dovoljeno uporabljati za druge namene, npr. ogrevanje prostora.

• Ne dovolite, da bi kisle tekočine, npr. kis, limonin sok ali sredstva za odstranjevanje vodnega kamna, prišle v stik s ploščo. Lahko se pojavijo motni madeži.

• Sprememba barve emajla ali nerjavnega jekla ne vpliva na zmogljivost naprave.

2.5 Vzdrževanje in čiščenje

OPOZORILO!

Z upravljalne plošče ne odstranjujte tipk, gumbov ali tesnil. V napravo lahko pride voda in povzroči poškodbo.

SLOVENŠČINA 41

• Napravo redno čistite, da preprečite poškodbe materiala na površini.

• Preden se lotite čiščenja naprave, jo izklopite in počakajte, da se ohladi.

• Pred vzdrževalnimi deli napravo izključite iz električnega omrežja.

• Za čiščenje naprave ne uporabljajte vodnega pršca in pare.

• Napravo očistite z vlažno mehko krpo. Uporabljajte samo nevtralna čistilna sredstva. Za čiščenje ne uporabljajte abrazivnih čistil, grobih gobic, topil ali kovinskih predmetov.

• Gorilnikov ne pomivajte v pomivalnem stroju.

2.6 Servis

• Za popravilo naprave se obrnite na pooblaščeni servisni center.

• Uporabljajte samo originalne nadomestne dele.

2.7 Odstranjevanje

OPOZORILO!

Nevarnost poškodbe ali zadušitve.

• Za informacije o pravilnem odstranjevanju naprave se obrnite na občinsko upravo.

• Napravo izključite iz napajanja.

• Odrežite električni priključni kabel tik ob napravi in napravo zavrzite.

• Sploščite zunanje cevi za plin.

Page 42

www.electrolux.com42

3. OPIS IZDELKA

3.1 Razporeditev kuhalnih površin

Hitri gorilnik

Pomožni gorilnik

Srednje hitri gorilnik

Upravljalni gumbi

3.2 Upravljalni gumb

Simbol Opis

ni dovoda plina/izklop

4. VSAKODNEVNA UPORABA

OPOZORILO!

Oglejte si poglavja o varnosti.

4.1 Pregled gorilnika

A. Pokrov gorilnika B. Krona gorilnika

Simbol Opis

položaj vžiga/največji dovod plina

najmanjši dovod plina

C. Vžigalna elektroda D. Termočlen

4.2 Vžig gorilnika

Gorilnik vedno prižgite, preden nanj položite posodo.

OPOZORILO!

Bodite zelo previdni, ko zanetite ogenj v kuhinji. Proizvajalec ne prevzema nobene odgovornosti zaradi napačne uporabe plamena.

1. Pritisnite upravljalni gumb in ga

obrnite v nasprotni smeri urnega kazalca v položaj za največji dovod

plina ( ).

2. Upravljalni gumb držite pritisnjen 10

sekund ali manj. Na ta način omogočite, da se termočlen segreje. V nasprotnem primeru je dovod plina prekinjen.

Page 43

3. Prilagodite plamen, ko se povsem

zaneti.

Če po nekaj poskusih gorilnika ni mogoče prižgati, preverite, ali sta njegova krona in pokrov v pravilnem položaju.

OPOZORILO!

Upravljalnega gumba ne držite pritisnjenega več kot 15 sekund. Če se gorilnik ne prižge po 15 sekundah, sprostite upravljalni gumb, ga obrnite v položaj za izklop in poskusite prižgati gorilnik ponovno po preteku najmanj ene minute.

POZOR!

Če nimate elektrike, lahko gorilnik prižgete brez električne naprave; v tem primeru gorilniku približajte plamen, upravljalni gumb obrnite v nasprotni smeri urnega kazalca v položaj za največji dovod plina in pritisnite. Upravljalni gumb držite pritisnjen 10 sekund ali manj, da se termočlen segreje.

SLOVENŠČINA 43

Če plamen gorilnika po nesreči ugasne, obrnite upravljalni gumb v položaj za izklop in poskusite ponovno prižgati gorilnik po preteku najmanj ene minute.

Generator isker se lahko samodejno vklopi, ko vzpostavite povezavo z električnim omrežjem, po namestitvi ali izpadu električne napetosti. To je povsem običajno.

Kuhalna plošča ima progresivne ventile. Zaradi njih je reguliranje plamena natančnejše.

4.3 Izklop gorilnika

Plamen ugasnete tako, da obrnete gumb v položaj za izklop .

OPOZORILO!

Preden odmaknete posodo z gorilnika, vedno zmanjšajte višino plamena ali ga povsem ugasnite.

5. NAMIGI IN NASVETI

OPOZORILO!

Oglejte si poglavja o varnosti.

5.1 Posoda

POZOR!

Ne uporabljajte litoželezne, glinene ali keramične posode, žar plošč ali plošč opekačev.

OPOZORILO!

Iste posode ne postavljajte na dva gorilnika.

OPOZORILO!

Na gorilnik ne postavljajte nestabilne ali poškodovane posode, da preprečite razlitje in telesne poškodbe.

POZOR!

Pazite, da dno posode ne sega preblizu upravljalnega gumba, ker ga bo drugače plamen segrel.

POZOR!

Ročaji posode ne smejo segati nad sprednji del kuhalne površine.

Page 44

www.electrolux.com44

POZOR!

Posoda mora biti postavljena na sredino gorilnika za najvišjo stabilnost in manjšo porabo plina.

POZOR!

Zaradi politih tekočin med kuhanjem lahko poči steklo.

5.2 Premeri posode

Uporabite posodo s primernim premerom glede na velikosti kuhališč.

6. VZDRŽEVANJE IN ČIŠČENJE

OPOZORILO!

Oglejte si poglavja o varnosti.

6.1 Splošne informacije

• Ploščo očistite po vsaki uporabi.

• Vedno uporabljajte posodo s čistim dnom.

• Praske ali temni madeži na površini ne vplivajo na delovanje plošče.

• Uporabite posebno čistilno sredstvo za površine kuhalnih plošč.

OPOZORILO!

Za čiščenje steklene površine ali obročev gorilnikov in okvirja (če obstaja) ne uporabljajte nožev, strgal ali podobnih predmetov.

Gorilnik Premer poso‐

de (mm)

Hitri 180 - 260

Srednje hitri 120 - 220

Pomožni 80 - 180

Pri vstavljanju podstavkov za posodo bodite zelo previdni, da ne poškodujete kuhalne plošče.

2. Emajl ima lahko ostre robove, zato

bodite pri ročnem pomivanju in brisanju podstavkov za posodo previdni. Po potrebi lahko trdovratne madeže odstranite s čistilno pasto.

3. Po čiščenju podstavkov za posodo

se prepričajte, da so v pravem položaju.

4. Za pravilno delovanje gorilnika

poskrbite, da bodo ročice podstavkov za posodo poravnane s sredino gorilnika.

• Dele iz nerjavnega jekla očistite z vodo in do suhega obrišite z mehko krpo.

6.2 Podstavki za posodo

Podstavki za posodo niso primerni za pomivanje v pomivalnem stroju. Pomivati jih morate ročno.

1. Podstavke za posodo odstranite, da

boste lažje očistili ploščo.

Page 45

6.3 Odstranjevanje podstavkov za posodo

Za zagotovitev pravilnega položaja so podstavki za posodo nameščeni na kovinske zatiče na zadnji strani kuhalne plošče. Za lažje čiščenje lahko podstavke za posodo odstranite s kuhalne plošče. Podstavke za posodo dvignite tako, da jih držite v vodoravnem položaju , kot je prikazano na sliki.

Podstavkov za posodo ne dvigajte pod kotom, ker s tem obremenite kovinske zatiče. Zatiči se lahko poškodujejo in odlomijo.

SLOVENŠČINA 45

Oblika podstavkov za posodo in število gorilnikov sta lahko drugačna pri drugih modelih naprave.

6.4 Čiščenje kuhalne plošče

• Takoj odstranite: stopljeno plastiko,

plastično folijo, sladkor in sladko hrano, v nasprotnem primeru se lahko zaradi umazanije poškoduje kuhalna plošča. Pazite, da ne pride do opeklin.

• Odstranite, ko je plošča že dovolj hladna: ostanke vodnega kamna in vode, maščobne madeže in svetla kovinska obarvanja. Ploščo očistite z vlažno krpo in čistilnim sredstvom, ki ni grobo. Po čiščenju ploščo osušite z mehko krpo.

• Za čiščenje emajliranih delov, pokrovov in kron gorilnikov uporabite toplo milnico, preden jih namestite nazaj, pa jih dobro osušite.

6.5 Čiščenje vžigalne svečke

Ta funkcija se izvede preko keramične vžigalne elektrode s kovinsko elektrodo. Elektrodi morata biti vedno čisti, da lahko sprožita iskro. Preverite tudi, da luknjice na kroni gorilnika niso zamašene.

6.6 Redno vzdrževanje

Vaš serviser naj redno pregleduje stanje priključne cevi za plin in regulatorja tlaka, če je nameščen.

Page 46

www.electrolux.com46

7. ODPRAVLJANJE TEŽAV

OPOZORILO!

Oglejte si poglavja o varnosti.

7.1 Kaj storite v primeru ...

Težava Mogoči vzrok Rešitev

Ko poskušate vklopiti ge‐ nerator isker, se iskra ne sproži.

Pregorela je varovalka. Preverite, ali je varovalka

Pokrov in krona gorilnika

Plamen ugasne takoj po vžigu.

Obroč plamena ni enako‐ meren.

Kuhalna plošča ni priklju‐ čena na napajanje ali je priključena nepravilno.

sta nameščena nepravilno.

Termočlen ni dovolj segret. Ko plamen zagori, pridržite

Krona gorilnika je zamaše‐ na z ostanki hrane.

Preverite, ali je kuhalna plošča pravilno priključena na napajanje.

vzrok za motnjo. Če varo‐ valka večkrat zapored pre‐ gori, se obrnite na elektri‐ čarja.

Pokrov in krono gorilnika namestite pravilno.

gumb še deset sekund ali manj.

Prepričajte se, da glavni dotok plina ni blokiran in da je krona gorilnika čista.

7.2 Če ne najdete rešitve ...

Če rešitve težave ne morete najti sami, se obrnite na prodajalca ali pooblaščen servisni center. Posredujte podatke s ploščice za tehnične navedbe. Poskrbite za pravilno uporabo kuhalne plošče. V

nasprotnem primeru servisiranje s strani servisne službe ali trgovca tudi v času garancije ne bo brezplačno. Informacije o servisni službi in garancijskih pogojih se nahajajo v garancijski knjižici.

Page 47

7.3 Nalepke v vrečki z opremo

MOD.

PROD. NO.

SER.N O

DATA

MOD.

PROD. NO.

SER.N O

DATA

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE IP20

0049

A B C

Nalepke prilepite, kot je prikazano spodaj:

SLOVENŠČINA 47

A. Prilepite na garancijski list in pošljite

ta del (če je na voljo).

B. Prilepite na garancijski list in obdržite

ta del (če je na voljo).

8. NAMESTITEV

OPOZORILO!

Oglejte si poglavja o varnosti.

8.1 Pred namestitvijo

Preden namestite kuhalno ploščo, si zapišite podatke s ploščice za tehnične navedbe. Ploščica za tehnične navedbe se nahaja na dnu kuhalne plošče.

Model .......................................

Številka izdelka

(PNC) ........................................

. Serijska

številka ...........................

C. Prilepite na navodila za uporabo.

8.2 Priključitev plina

OPOZORILO!

Naslednjo namestitev, povezavo in vzdrževalna dela mora izvesti strokovno usposobljena oseba v skladu s standardi in veljavnimi predpisi.

Skladno z veljavnimi predpisi izberite tog priključek ali uporabljajte gibke cevi iz nerjavnega jekla. Če uporabljate gibke kovinske cevi, pazite, da ne pridejo v stik s premičnimi deli ali da se ne zmečkajo. Pozorni pa bodite, ko kuhalno ploščo vgrajujete skupaj s pečico.

Page 48

A B C

www.electrolux.com48

Prepričajte se, da dovodni tlak plina naprave ustreza priporočenim vrednostim. Nastavljiv priključek je pritrjen na ustrezno cev z navojno matico G 1/2 palca. Brez prevelike sile privijte sestavne dele, priključek obrnite v želeno smer in privijte do konca.

A. Konec cevi z matico B. Podložka, priložena napravi C. Koleno, priloženo napravi

Utekočinjen plin

Uporabite držalo gumijaste cevi za utekočinjen plin. Vedno uporabite tesnilo. Nato nadaljujte s priključitvijo plinske napeljave.

Gibka cev je pripravljena za uporabo, ko:

• ne more postati bolj vroča, kot je sobna temperatura, višja od 30 °C,

• ni daljša od 1500 mm,

• ni nikjer stisnjena,

• ni izpostavljena vlečnim silam in ni zavita,

• ni v stiku z ostrimi robovi ali vogali,

• je enostavno preveriti njeno stanje.

Za nadzor brezhibnosti gibke cevi preverite, da:

• na njej ni razpok, zarez ali drugih poškodb - niti na koncih niti na celotni dolžini,

• je material pravilno prožen in ni otrdel,

• pritrditvene objemke niso zarjavele,

• njen rok uporabe še ni potekel.

V primeru ene ali več nepravilnosti cevi ne popravljajte, temveč jo zamenjajte.

8.3 Zamenjava šob

1. Odstranite podstavke za posodo.

2. Odstranite pokrove in krone

3. Z natičnim ključem št. 7 odstranite

4. Dele sestavite po enakem postopku v

5. Ploščico za tehnične navedbe (poleg

Če je dovodni tlak plina spremenljiv ali se razlikuje od potrebnega tlaka, morate na priključno cev za plin namestiti primeren regulator tlaka.

8.4 Nastavljanje najmanjše moči

Nastavitev najmanjše moči plamena na gorilniku:

1. Prižgite gorilnik.

2. Gumb obrnite v položaj za najmanjši

3. Odstranite gumb .

4. S tankim izvijačem nastavite položaj

5. Če napravo prilagajate:

OPOZORILO!

Ko je namestitev končana, se prepričajte, da je tesnjenje vsake cevne spojke pravilno. Uporabite milno raztopino, ne ognja!

gorilnikov.

šobe in jih zamenjajte s tistimi, ki so potrebne za vrsto plina, ki ga uporabljate (oglejte si razpredelnico v poglavju »Tehnični podatki«).

obratnem vrstnem redu.

priključne cevi za plin) zamenjajte s ploščico za novo vrsto plina. Ta ploščica je na voljo v embalaži, priloženi napravi.

plamen.

nastavitvenega vijaka (A).

• z zemeljskega plina G20 s tlakom 20 mbar na utekočinjen plin, povsem privijte nastavitveni vijak.

Page 49

• z utekočinjenega plina na

min. 55 mm

min. 650 mm

560 mm

2 0

480 mm

2 0

min. 100 mm

30 mm

zemeljski plin G20 s tlakom 20 mbar, odvijte vijak za približno 1/4 obrata.

OPOZORILO!

Na koncu se še prepričajte, da plamen pri hitrem obratu gumba iz položaja za največjo moč v položaj za najmanjšo moč ne ugasne.

8.5 Električna povezava

• Prepričajte se, da se nazivna napetost in tip moči na ploščici za tehnične navedbe ujemata z napetostjo in močjo vašega krajevnega omrežja.

• Naprava ima nameščen priključni kabel. Na kabel je treba namestiti primeren vtič, ki prenese obremenitev, navedeno na ploščici za tehnične navedbe. Poskrbite, da boste vtič vtaknili v pravo vtičnico.

• Vedno uporabite pravilno nameščeno varnostno vtičnico.

• Poskrbite, da bo vtič dosegljiv tudi po namestitvi.

• Ne vlecite za električni priključni kabel, če želite izključiti napravo. Vedno povlecite za vtič.

• Ko za priključitev naprave uporabljate kabelski podaljšek, adapter ali povezavo z več priključki, obstaja nevarnost požara. Preverite, ali ozemljitvena povezava ustreza standardom in predpisom.

• Ne pustite, da se napajalni kabel segreje na temperaturo, višjo od 90 °C.

Poskrbite, da bo modri nevtralni kabel priključen na priključnico, na kateri je črka »N«. Rjav (ali črn) fazni kabel priključite na priključnico, na kateri je črka »L«. Fazni kabel naj bo ves čas priključen.

SLOVENŠČINA 49

Prerez kabla mora ustrezati napetosti in obratovalni temperaturi. Rumeno-zeleni ozemljitveni vodnik mora biti približno 2 cm daljši od rjavega (ali črnega) faznega vodnika.

8.7 Montaža

8.6 Priključni kabel

Priključni kabel zamenjajte le s posebnim ali enakovrednim kablom. Vrsta kabla je: H03V2V2-FT90.

Page 50

min 6 mm

min 30 mm

60 mm

min 5 mm

(max 150 mm)

www.electrolux.com50

4. POZOR!

Napravo namestite le na delovno površino z ravno podlago.

8.8 Možnosti vgradnje

Plošča, nameščena pod kuhalno ploščo, mora biti preprosto odstranljiva, omogočati mora dostop v primeru tehničnega posega.

Kuhinjski element z vrati

A) priloženo tesnilo B) priloženi nosilci

9. TEHNIČNI PODATKI

9.1 Dimenzije kuhalne plošče

Širina 590 mm

A. Odstranljiva plošča B. Prostor za priključke

Kuhinjski element s pečico

Električni priključek kuhalne plošče in pečice je treba namestiti ločeno, tako zaradi varnosti kot tudi enostavnega odstranjevanja pečice iz kuhinjskega elementa.

Page 51

SLOVENŠČINA 51

Globina 520 mm

9.2 Premeri obvodov

GORILNIK Ø OBVODA 1/100 mm

Hitri 52

Srednje hitri 35

Pomožni 28

9.3 Drugi tehnični podatki

SKUPNA MOČ:

Električno na‐ pajanje:

Kategorija na‐ prave:

Priključitev pli‐ na:

Razred napra‐ ve:

Prvotna vr‐ sta plina:

Nadomestna vrsta plina:

220-240 V ~ 50/60 Hz

II2H3B/P I2H (LV)

G 1/2"

G20 (2H) 20 mbar 7,95 kW

G30/G31 (3B/P) 30/30 mbar 553 g/h

9.4 Plinski gorilniki za ZEMELJSKI PLIN G20 s tlakom 20 mbar

GORILNIK NORMALNA MOČ

(kW)

Hitri 2,95 0,75 119º

Srednje hitri 2,0 0,6 96x

Pomožni 1,0 0,33 70

NAJMANJŠA MOČ (kW)

OZNAKA ŠOBE

9.5 Plinski gorilniki za UNP G30/G31 s tlakom 30/30 mbar

GORILNIK NORMALNA

MOČ (kW)

Hitri 2,8 0,95 86 204

Srednje hitri 1,9 0,6 71 138

Pomožni 1,0 0,33 50 73

NAJMANJŠA MOČ (kW)

OZNAKA ŠO‐BENOMINALNI DO‐

VOD PLINA (g/h)

Page 52

www.electrolux.com52

10. ENERGIJSKA UČINKOVITOST

10.1 Informacije o izdelku v skladu z EU 66/2014

Identifikacija modela KGG6426K

Vrsta kuhalne plošče Vgradna kuhalna

Število plinskih gorilnikov 4

Zadaj levo - hitri 54,9 %

Energijska učinkovitost na plinski gorilnik (EE gas burner)

Energijska učinkovitost za plin‐ sko kuhalno ploščo (EE gas hob)

EN 30-2-1: Gospodinjski aparati za kuhanje na plin - Del 2-1 : Gospodarna poraba energije - Splošno

10.2 Varčevanje z energijo

• Pred uporabo poskrbite, da bodo gorilniki in podstavki za posodo pravilno

sestavljeni.

• Uporabite posodo s primernim premerom glede na velikosti kuhališč.

• Posodo postavite na sredino gorilnika.

• Pri segrevanju vode uporabite samo potrebno količino.

• Posodo po možnosti pokrijte s pokrovko.

• Ko tekočina zavre, zmanjšajte plamen za počasno kuhanje tekočine.

• Po možnosti uporabite ekonom lonec. Oglejte si njegova navodila za uporabo.

Zadaj desno - srednje hitri 57,6 %

Spredaj levo - pomožni ni pomembno

Spredaj desno - srednje hitri 57,6 %

56.7%

plošča

11. SKRB ZA OKOLJE

Reciklirajte materiale, ki jih označuje simbol . Embalažo odložite v ustrezne

zabojnike za reciklažo. Pomagajte zaščititi okolje in zdravje ljudi ter reciklirati odpadke električnih in elektronskih naprav. Naprav, označenih

s simbolom , ne odstranjujte z gospodinjskimi odpadki. Izdelek vrnite na krajevno zbirališče za recikliranje ali se obrnite na občinski urad.

Page 53

SLOVENŠČINA 53

Page 54

www.electrolux.com54

Page 55

SLOVENŠČINA 55

Page 56

www.electrolux.com/shop

867345168-A-032018

Electrolux KGG6426K User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

OBSAH

1. BEZPEČNOSTNÍ INFORMACE

1.1 Bezpečnost dětí a postižených osob

1.2 Všeobecné bezpečnostní informace

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

2.2 Připojení k elektrické síti

2.3 Připojení plynu

2.4 Použití spotřebiče

2.5 Čištění a údržba

2.6 Obsluha

2.7 Likvidace

3. POPIS SPOTŘEBIČE

3.1 Uspořádání varné desky

3.2 Ovladač

4. DENNÍ POUŽÍVÁNÍ

4.1 Přehled hořáku

4.2 Zapálení hořáku

4.3 Vypnutí hořáku

5. TIPY A RADY

5.1 Nádobí

6. ČIŠTĚNÍ A ÚDRŽBA

6.1 Všeobecné informace

5.2 Průměry nádobí

6.2 Mřížky pod nádoby

6.3 Sejmutí mřížek pod nádoby

6.4 Čištění varné desky

6.5 Čištění zapalovací svíčky

6.6 Pravidelná údržba

7. ODSTRAŇOVÁNÍ ZÁVAD

7.1 Co dělat, když...

7.2 Když nenaleznete řešení...

8. INSTALACE

8.1 Před instalací spotřebiče

8.2 Připojení plynu

8.3 Výměna trysek

8.4 Nastavení minimální úrovně

8.5 Připojení k elektrické síti

8.7 Montáž

8.6 Připojovací kabel

8.8 Možnosti zapuštění

9. TECHNICKÉ ÚDAJE

9.1 Rozměry varné desky

9.2 Průměr obtoku

9.3 Ostatní technické údaje

9.4 Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

9.5 Plynové hořáky pro LPG G30/G31 30/30 mbar

10. ENERGETICKÁ ÚČINNOST

10.1 Produktové informace dle směrnice komise EU 66/2014

10.2 Úspora energie

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE

1.1 Bezpečnosť detí a zraniteľných osôb

1.2 Všeobecné bezpečnostné pokyny

2. BEZPEČNOSTNÉ POKYNY

2.1 Inštalácia

2.2 Elektrické zapojenie

2.4 Použitie

2.3 Prívod plynu

2.5 Starostlivosť a čistenie

2.6 Servis

2.7 Likvidácia

3. POPIS VÝROBKU

3.1 Rozloženie varného povrchu

3.2 Otočný ovládač

4. KAŽDODENNÉ POUŽÍVANIE

4.1 Prehľad horákov

4.2 Zapálenie horáka

5. TIPY A RADY

5.1 Kuchynský riad

4.3 Vypínanie horáka

5.2 Priemery kuchynského riadu

6. OŠETROVANIE A ČISTENIE

6.1 Všeobecné informácie

6.2 Podstavce na varné nádoby

6.4 Čistenie varného panela
