ELECTROLUX K912404I User Manual
SANTO
Réfrigérateur
Notice d’utilisation
PERFEKT IN FORM UND FUNKTION
2
Lors de sa fabrication, cet appareil a été construit selon des normes,
directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect
de l’environnement, vous devez d’abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa
position d’utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel,
tenez les matériaux d’emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service
et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un
usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel.
N’utilisez que des produits du commerce non corrosifs ou non inflammables.
Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution.
Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter.
Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel,
mettez hors d’usage ce qui pourrait présenter un danger : coupez le câble
d’alimentation au ras de l’appareil. Informez-vous auprès des services de votre
commune des endroits autorisés pour la mise au rebut de l’appareil.
Respectez la chaîne de froid dès l’acquisition d’un aliment jusqu’à sa consommation pour exclure le risque d’intoxication alimentaire.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
3
Chère Cliente, Cher Client
Veuillez lire attentivement la notice d’utilisation avant d’installer et
d’utiliser l’appareil.
Conservez cette notice d’utilisation avec votre appareil. Si l’appareil
devait être vendu ou cédé à une autre personne, assurez-vous que la
notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors
être informé du fonctionnement de celui-ci et des avertissements s’y
rapportant. Ces avertissements ont été rédigés pour votre sécurité et
celle d’autrui.
Cette notice d’utilisation s’applique à plusieurs modèles techniquement
comparables, qui diffèrent par leur équipement. Observez uniquement
les indications qui correspondent à votre modèle.
Indications de sécurité
☞
1. Description d’opérations étape par étape
2. ....
Conseils et recommandations
Informations liées à la protection de l’environnement
La notice d’utilisation contient des indications qui permettent de
remédier soi même à d’éventuels dérangements. Voir "Que faire si...". Si
ces indications ne suffisent pas, consultez le service après vente de
votre magasin vendeur.
Imprimé sur du papier protégeant l’environnement
Il ne suffit pas de penser écologique il faut agir en conséquence...
4
Sommaire
Avertissements importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Protection de l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Information sur l’emballage de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Mise au rebut des anciens appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Retrait de la protection pour le transport . . . . . . . . . . . . . . . . . . . . . . . .9
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Encastrement / Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Description de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Vue de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Bandeau de commande / Touches de réglage de la température . . . . . . . 13
Indicateur de température. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Touche FROSTMATIC / Touche COOLMATIC. . . . . . . . . . . . . . . . . . . . . . . . . 14
Avant la mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Mise en service - Réglage de la température . . . . . . . . . . . . . . . . . . . . .15
Emplacement des denrées / Zone la plus froide . . . . . . . . . . . . . . . . . . . . .17
FROSTMATIC / COOLMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
FROSTMATIC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
COOLMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Anomalie de fonctionnement de l’appareil . . . . . . . . . . . . . . . . . . . . . . . 19
Arrêt de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Equipement intérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

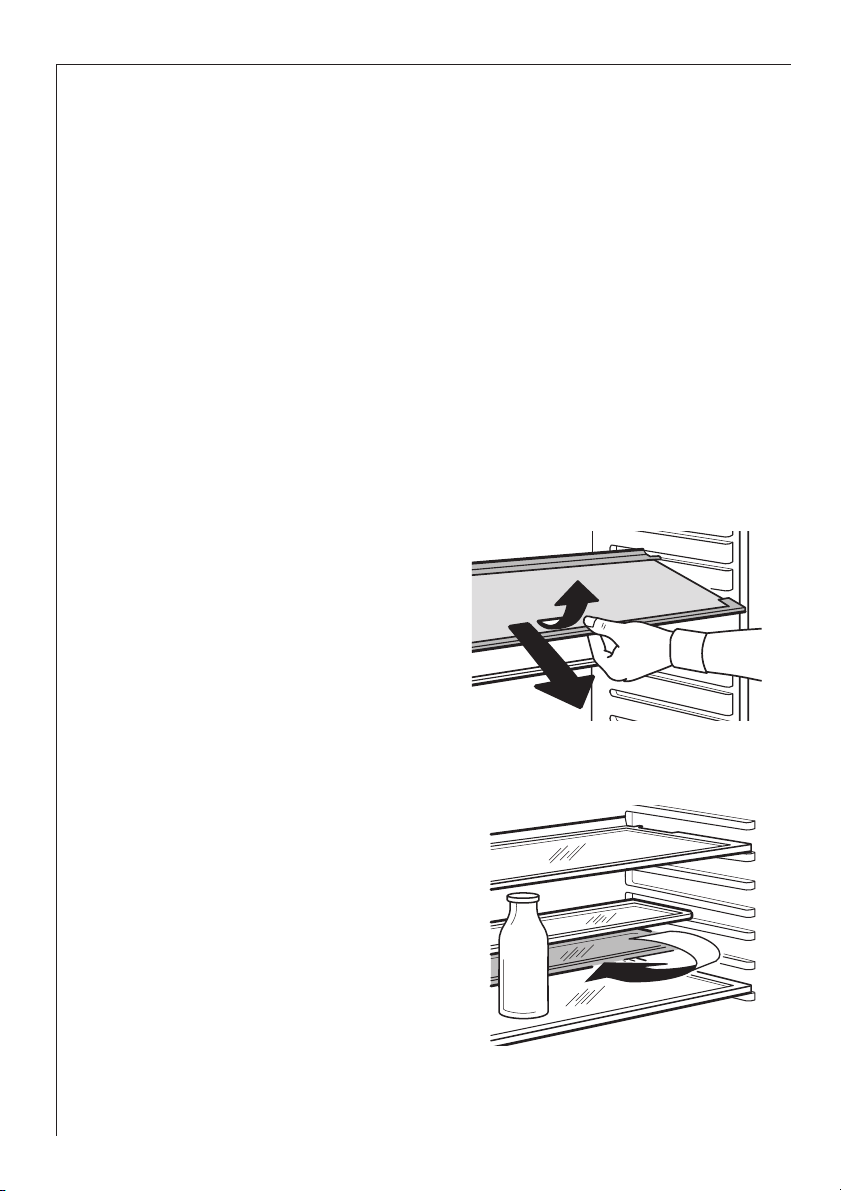

Clayettes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Porte intérieure réglable / Porte-bouteille / Contrôle de l’humidité . . . . .21
Boîte variable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Nos conseils pour un stockage optimal . . . . . . . . . . . . . . . . . . . . . . . . .22
Congélation et conservation des produits congelés et surgelés . . . . . . .23
Fabrication des glaçons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Dégivrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Le compartiment réfrigérateur / Le compartiment congélateur . . . . . . . . .25
Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Conseils d’économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Que faire si ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
En cas d’anomalie de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Remplacement de l’ampoule d’éclairage . . . . . . . . . . . . . . . . . . . . . . . . . .30
Bruits de fonctionnement / Règlements, normes, directives . . . . . . . . . .30
Service / Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
5
Avertissements importants
La sécurité de nos appareils est conforme aux règles reconnues de la
technique et à la législation sur la sécurité des appareils. Nous vous
rappelons toutefois les règles de sécurité suivantes :
Utilisation
• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce
que les enfants n’y touchent pas et ne l’utilisent pas comme un
jouet.
Votre appareil est destiné à un usage domestique normal. Ne l’utilisez
pas à des fins commerciales ou industrielles ou pour d’autres buts
que celui pour lequel il a été conçu
• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de
cet appareil. Cela représenterait un danger pour vous.
Avant la première mise en service
• Vérifiez si l’appareil n’a pas subi de dommages au cours du transport.
Ne branchez en aucun cas un appareil défectueux! En cas de dommage, veuillez vous adresser au magasin vendeur.
Système frigorifique
Le système frigorifique et l’isolation de votre appareil ne contiennent
pas de C.F.C. contribuant ainsi à préserver l’environnement.
Les C.F.C. sont remplacés par des hydrocarbures. Le circuit réfrigérant
de cet appareil contient de l’isobutane (R600a): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant
reçues une formation spécifique pour le R600a.
Ce gaz est néanmoins inflammable :
1. Ne faites pas fonctionner d’appareils électriques (par exemple: sor-
betières électriques, mélangeurs ou de sèche cheveux pour accélérer
le dégivrage, …) à l’intérieur de votre appareil.
2. Pendant le transport et l’installation de votre appareil, assurez-vous
qu’aucune partie du circuit n’est endommagée. Si tel est le cas:
•Evitez les flammes vives (briquet) et tout autre allumage (étincelles).
•Aérez la pièce où se trouve l’appareil.
Sécurité des enfants
• Les matériaux d’emballage (p. ex. films, mousse de polystyrène) peuvent être dangereux pour les enfants. Tenez les matériaux d’emballage hors de portée des enfants.
• Si votre ancien appareil doit être mis au rebus, veillez à rendre inutilisable tout ce qui pourrait représenter un danger pour un enfant
6
Avertissements importants
(fermeture de porte, câble d’alimentation). Reportez-vous à la
rubrique "Protection de l’environnement".
Utilisation quotidienne
• Ne placez pas dans l’appareil des produits contenant du gaz ou des
liquides inflammables.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans l’appareil,
elles pourraient éclater.
• Ne touchez pas avec les mains humides les surfaces givrées et les
produits congelés et ne consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la température très
basse à laquelle ils se trouvent peut provoquer des brûlures ou un
arrachement de la peau.
• Ne faites pas fonctionner d’appareils électriques (par ex. de sorbetières électriques, de mélangeurs, etc.) à l’intérieur de l’appareil.
• Débranchez toujours la prise de courant avant de procéder au nettoyage de l’appareil et au remplacement de l’ampoule d’éclairage
(pour les modèles qui en sont équipés).
• A la réception de l’appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves
par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la réfrigération et/ou congélation des aliments.
• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la réfrigération et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et congélation certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut
être éliminé automatiquement (dégivrage automatique) ou bien
manuellement.
• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irrémédiablement l’évaporateur rendant du
même coup l’appareil inutilisable. N’employez pour cela qu’une spatule en plastique.
• Ne décollez pas les bacs à glaçons avec un couteau ou tout autre
objet tranchant.
Stockages des denrées dans les réfrigérateurs et règles d’hygiène
La consommation croissante de plats préparés et d’autres aliments
fragiles, sensibles en particulier au non-respect de la chaîne de
froid
(1)
, rend nécessaire une meilleure maîtrise de la température de
(1) Chaîne de froid: maintien sans rupture de la température requise d’un produit, depuis
sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.
7
Avertissements importants
transport et de stockage de ces produits. A la maison, le bon usage
du réfrigérateur et le respect de règles d’hygiène rigoureuses contribuent de façon significative et efficace à l’amélioration de la conservation des aliments.
Conservation des aliments/Maîtrise des températures
Stockez les aliments selon leur nature dans la zone appropriée:
Zone tempérée: Boissons, œufs, beurre, sauces industrielles et prépa-
rées, fromages à pâtes cuite, fruits et légumes frais.
Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fro-
mages frais.
Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats pré-
parés, salades composées, préparations et pâtisseries à base d’œufs ou
de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et
fromages au lait cru, légumes prêts à l’emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de
consommation (DLC) est associée à une température de conservation
inférieure ou égale à +4°C.
L’observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.
• Emballer systématiquement les produits pour éviter que les denrées
ne se contaminent mutuellement.
• Se laver les mains avant de toucher les aliments et plusieurs fois
pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au
moment de passer à table comme les règles d’hygiène l’imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois,
planche à découper sans les avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des préparations avant de les
stocker (exemple: soupe).
• Limiter le nombre d’ouvertures de la porte et, en tout état de cause,
ne pas la laisser ouverte trop longtemps pour éviter une remontée en
température du réfrigérateur.
• Disposer les aliments de telle sorte que l’air puisse circuler librement
tout autour.
Il convient de vérifier régulièrement que la température, notamment
celle de la zone la plus froide, est correcte et le cas échéant, d’ajuster
le thermostat en conséquence comme indiqué (page "MISE EN SERVICE
ET REGLAGE DE LA TEMPERATURE").
La mesure de la température dans une zone (sur une clayette, par
exemple) peut se faire au moyen d’un thermomètre placé, dès le
départ, dans un récipient rempli d’eau (verre). Pour avoir une représen-
8
Avertissements importants
tation fidèle de la réalité, lisez la température sans manipulation des
commandes ni ouverture de porte.
Respect des règles d’hygiène
• Nettoyez fréquemment l’intérieur du réfrigérateur en utilisant un
produit d’entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l’eau additionnée de jus de citron, de
vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.
• Retirez les suremballages du commerce avant de placer les aliments
dans le réfrigérateur (par exemple suremballages des packs de
yaourts).
• Couvrez les aliments.
• Consultez la notice d’utilisation de l’appareil en toutes circonstances
et en particulier pour les conseils d’entretien.
Installation
• Assurez-vous, après avoir installé l’appareil, que celui-ci ne repose
pas sur le câble d’alimentation.
Important: en cas de dommage du
câble d’alimentation, il ne doit être remplacé que par un professionnel qualifié.
• L’appareil se réchauffe sensiblement au niveau du condenseur et du
compresseur. Veillez à ce que l’air circule librement tout autour de
l’appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l’appareil.
• Suivez les instructions données pour l’installation.
• Après la livraison, attendez 2 heures avant de brancher l’appareil
pour que le circuit frigorifique soit stabilisé.
• Cet appareil est lourd. Faites attention lors de son déplacement.
En cas de dérangement
• En cas d’anomalie de fonctionnement, reportez-vous à la rubrique
"Que faire si...". Si malgré toutes les vérifications une intervention
s’avère nécessaire, le vendeur de votre appareil est le premier habilité
à intervenir. A défaut (déménagement de votre part, fermeture du
magasin où vous avez effectué l’achat…), consultez Centre Contact
Consommateurs qui vous communiquera alors l’adresse d’un Service
Après Vente.
En cas d’intervention sur votre appareil, exigez du service après
vente les pièces de rechange certifiées Constructeur.
9
Protection de l’environnement
Information sur l’emballage de l’appareil
Tous les matériaux marqués par le symbole >PE< (polyéthylène),
>PS< (mousse de polystyrène) sont recyclables. Déposez-les dans une
déchetterie prévue à cet effet (renseignez-vous auprès des services de
votre commune) pour qu’ils puissent être récupérés et recyclés.
Mise au rebut des anciens appareils
Cet appareil est muni de fermetures magnétiques. S’il remplace un
appareil équipé d’une fermeture mécanique, nous vous conseillons de
rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d’éviter aux enfants de s’enfermer dans l’appareil et de mettre ainsi leur vie
en danger. Veillez également à couper le câble d’alimentation électrique au ras de l’appareil. Renseignez-vous auprès des services de
votre commune pour la reprise de l’appareil.
Si vous vous débarrassez de votre appareil, veillez à ne pas détériorer
les circuits frigorifiques.
Retrait de la protection pour le transport
L’appareil et certaines parties de l’équipement intérieur sont protégés
pour le transport.
☞
1. Enlevez les bandes autocollantes à gauche et à droite à l’extérieur de la
porte.
2. Enlevez toutes les bandes autocollantes et rembourrages à l’intérieur
de l’appareil (sauf la plaque signalétique).
Installation
Emplacement
Placez de préférence votre appareil loin d’une source de chaleur
(chauffage, cuisson ou rayons solaires trop intenses) dans un local bien
ventilé et sec.
La température ambiante influence sur la consommation électrique et
le bon fonctionnement de l’appareil.
Pour son bon fonctionnement, il est impératif de respecter les températures ambiantes du local où doit être placé l’appareil, suivant la clas-
Installation
se climatique (indiquée sur la plaque signalétique) pour lequel il est
prévu. Au delà de ces températures, ses performances peuvent s’en
trouver diminuées.
Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambiantes correspondantes en
fonction du modèle de l’appareil.
Le montage direct sous une table de cuisson n’est pas permis. Les températures, en partie élevées, de la table de cuisson peuvent endommager l’appareil.
Si une table de cuisson est installée près de l’appareil, les relatives
prescriptions de montage et de sécurité doivent être respectées. Étant
donné les multiples conditions possibles d’installation, il est impossible
de fournir ci-contre des informations détaillées.
Il est recommandé d’éviter le réchauffement du réfrigérateur en main-
tenant une distance adéquate de toutes sources de chaleur et en utilisant une plaque d’isolation thermique appropriée. La correcte ventilation de l’appareil doit en outre être garantie.
Classe climatique pour une température ambiante de
SN +10 à +32 °C
N +16 à +32 °C
ST +18 à +38 °C
T +18 à +43 °C
10
Ventilation
Modèles intégrables (appareils version i)
La porte intégrée de l’élément de cuisine
rend la niche d’encastrement en grande partie étanche. C’est la raison pour laquelle
l’entrée d’air pour les appareils version i doit
se faire conformément à la fig. à tra-vers un
orifice dans la socle du meuble.
L’air réchauffé doit pouvoir s’échapper vers
le haut, par le dégagement d’aération à l’arrière du meuble. Les sections d’aération doivent avoir au moins 200 cm
2
.
Attention! Afin de ne pas gêner le bon fonctionnement de l’appareil,
les orifices d’aération ne doivent pas être recouverts ou obstrués.
min. 200 cm
2
50
min. 200 cm
2
Installation
11
Encastrement
Dimensions des niches (selon le modèle)
Voir les instructions de montage ci-jointes.
Après l’encastrement de l’appareil, en particulier après le changement
du côté d’ouverture de la porte, veuillez vérifier si le joint de la porte
assure une étanchéité correcte tout autour de la porte. Un joint de
porte non étanche peut entraîner une formation plus forte de givre et
donc une consommation plus élevée d’énergie (voir également chapitre
„ Que faire si...“).
Branchement électrique
Votre appareil ne peut être branché qu'en 230 V monophasé.
Vérifiez que le compteur électrique peut supporter l'intensité absorbée
par votre appareil compte tenu des autres appareils déjà branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important
L'installation doit être réalisée conformément aux règles de l'art,
aux prescriptions de la norme NF.C 15.100 et aux prescriptions de
l'E.D.F.
Utilisez un socle de prise de courant comportant une borne de mise
à la terre, qui doit être obligatoirement raccordée conformément à
la norme NF.C.15.100 et aux prescriptions de l’E.D.F ; cette prise de
courant doit impérativement être accessible.
Si le câble d'alimentation est endommagé, il doit être remplacé par
un câble d'alimentation certifié.
Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.
L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une
Loading...
