Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten
wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten
anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden
einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich
einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen
Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben
zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.
Page 4
4
electrolux
Mit dem Warndreieck und/oder durch Signalwörter
(Warnung!, VVorsicht!,
Achtung!)
sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die
Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und
praktischen Anwendung des Gerätes.
Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
Page 5
electrolux
5
Inhalt
Warnungen und wichtige Hinweise
6
Gebrauch 9
Reinigung der Innenteile 9
Inbetriebnahme 9
Temperaturregelung 9
Hinweise zum richtigen Kühlen 10
Einfrieren von frischen Lebensmitteln
10
Aufbewahrung der Tiefkühlkost 10
Eiswürfelbereitung 10
Auftauen 11
Kälteakku 11
Klimaschalter 11
Höhenverstellbare Abstellregale 11
Höhenverstellbar der Innentürablagen
12
Tips 12
Tips für das Kühlen 12
Tips für das Einfrieren 12
Tips für Tiefkühlkost 13
Wartung 113
Regelmäßige Reinigung 13
Stillstandzeiten 14
Innenbeleuchtung 14
Abtauen 14
Störungen 115
Installation 16
Austellung 16
Elektrischer Anschluß 16
Türanschlagwechsel 17
Montageanleitung für den integrierten
Einbau 18
Garantie/Kundendienst 22
Europaische GGarantie 23
ww.electrolux.com 24
Page 6
6
electrolux
WARNUNGEN UND
WICHTIGE HINWEISE
Es ist sehr wichtig, daß diese
Bedienungsanleitung mit dem
betreffenden Gerät aufbewahrt wird.
Sollte dieses Gerät verkauft bzw.
einer anderen Person gegeben
werden, so ist es nötig, die
Anleitung beizufügen, damit der
neue Besitzer über den Betrieb des
Gerätes bzw. die entsprechenden
Warnungen.
Sollte dieses Gerät mit MagnetTürverschluß als Ersatz für ein altes
Gerät dienen, das noch mit einem
Schnappschloß ausgerüstet ist, so
machen Sie bitte dieses Schloß
unbrauchbar, bevor Sie das Gerät
beiseite stellen oder zum Müll
geben. Sie verhindern damit, daß
spielende Kinder sich selbst
einsperren und damit in
Lebensgefahr kommen.
Diese Warnungen wurden zu
Ihrem bzw. dem Schutz anderer
erarbeitet. Wir bitten Sie daher,
diese aufmerksam zu lesen, bevor
das Gerät in Betrieb genommen
wird.
Sicherheit
• Dieses Gerät wurde hergestellt, um
von Erwachsenen benutzt zu
werden. Es ist unbedingt darauf zu
achten, daß Kinder es nicht
anfassen oder es als Spielzeug
verwenden.
• Es ist gefährlich, die Eigenschaften
dieses Gerätes zu ändern.
• Vor der inneren bzw. äußeren
Reinigung des Gerätes sowie beim
Auswechseln der Glühlampe (bei
damit ausgestatteten Geräten) das
Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw.
Frosterfach nicht sofort essen, es
könnte Kälte-Brandwunden
verursachen.
• Dieses Gerät ist schwer. Beim
Versetzen bitte darauf achten!
• BBeachten SSie, ddan wwährend dder
Bewegung ddes GGerätes dder
Kältemittelkreislauf nnicht bbeschädigt
wird.
• DDas GGerät ddarf nnicht iin
unmittelbarer NNähe vvon HHeizkörpern
oder GGasherden aaufgestellt wwerden.
• Ein SStandort mmit ddirekter
Sonneneinstrahlung ssollte
vermieden wwerden.
• EEine aausreichende LLuftzirkulation aan
der GGeräterückseite mmuß
gewährleistet ssein. JJegliche
Beschädigung ddes KKühlkreislaufes
ist zzu vvermeiden.
• NNUR FFÜR GGEFRIERSCHRÄNKE
(Einbaugeräte aausgenommen): eein
optimaler AAufstellungsort iist dder
Keller.
• Keine Elektrogeräte (z.B.
Eismaschinen) in das Gerät
stellen.
Störungen-Kundendienst
• Sollte die Installation des Gerätes
eine Änderung der elektrischen
Hausinstallation verlangen, so darf
Page 7
diese nur von Elektro-Fachkräften
durchgeführt werden.
• Eventuelle Reparaturen dürfen nur
von einem Kundendienst oder
sonstigen autorisierten Stellen
durchgeführt werden.
• Es ist wichtig, daß nur OriginalErsatzteile verwendet werden.
• Dieses Gerät enthält im
Kältekreislauf Kohlenwasserstoff.
Aus diesem Grund darf die Wartung
und das Nachfiillen ausschließlich
von autorisiertem Fachpersonal
durchgeführt werden.
• Benutzen Sie nie
Metallgegenstände um das Gerät
zu reinigen, da es beschädigt
werden könnte.
• Tritt eine Störung oder ein Defekt
ein, versuchen Sie nicht, das Gerät
selbst zu reparieren. Elektrogeräte
dürfen nur von Elektro-Fachkräften
repariert werden, da durch
unsachgemäße Reparaturen
erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an
die nächste Kundendienststelle.
Gebrauch
• Die Haushaltskühl- und
Gefriergeräte sind nur zur
Einlagerung bzw. zum Einfrieren von
Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis
+43°C (Klasse T); +18°C bis +38°C
(Klasse ST); +16°C bis +32°C
(Klasse N); +10°C bis +32°C
(Klasse SN); die Geräteklasse ist auf
dem Typschild angegeben.
Zu beachten: Wird dieses Gerätes
bei anderen
Umgebungstemperaturen betrieben
als den in der entsprechenden
Klimaklasse angegebenen Werten,
sind folgende Hinweise zu
beachten: sinkt die
Umgebungstemperatur unter den
angegebenen Mindestwert ab,
könnte die Lagertemperatur im
Gefrierabteil nicht mehr garantiert
sein; es wird daher empfohlen, die
eingelagerten Lebensmittel so rasch
als möglich zu verbrauchen.
• Einaufgetautes Produkt darf nicht
wieder eingefroren werden.
• Für das Aufbewahren bzw. das
Einfrieren der Lebensmittel sind die
Anweisungen des Herstellers zu
befolgen.
• In allen Kühl- und Gefriergeräten
bedecken sich im Laufe der Zeit alle
kälteführenden Teile mit einer Reif
bzw. Eissicht. Diese Schicht wird je
nach Modell automatisch oder mit
der Hand abgetaut.
• Die Reifsicht niemals mit
Metallgegenständen abkratzen, das
Gerät könnte beschädigt werden.
Dazu nur den mitgelieferten
Plastikschaber verwenden.
• Zum Lösen der festgefrorenen
Eisschalen keine scharfkantigen
oder spitzn Gegenstände benutzen.
• Es sollten keine kohlensäurehaltigen
Getränke in das Gefrier- bzw.
Frosterfach eingestellt werden, sie
könnten platzen.
electrolux
7
Page 8
8
electrolux
Aufstellung
• Sich vergewissern, daß das Gerät
nach der Installation nicht auf dem
Netzkabel steht.
Wichtig:
Beschädigte
Versorgungskabel müssen durch
ein Spezialkabel bzw. einen
Spezialsatz ersetzt werden, die
beim Hersteller oder den
Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist,
werden der Verflüssiger und der
Kompressor, die sich auf der
Rückseite des Gerätes befinden,
heiß. Es ist darauf zuachten, dass
die Luft um das Gerät frei zirkulieren
kann, damit die Wärme abgeführt
werden kann. Eine ungenügende
Luftzirkulation kann einen
unregelmässigen Betrieb bzw.
Schäden am Gerät verursachen.
Achten Sie auf die
Installationsanweisungen.
• Teile, die heiß werden (z.B.
Kompressorgehäuse, Verflüssiger
und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch
immer möglich ist, soll das Gerät
mit der Rückseite gegen eine Wand
gestellt werden.
Umweltnormen
Dieses GGerät eenthält iim KKühlkreislauf
und iin dder IIsolierung kkein
ozonschädigendes GGas. DDas GGerät
darf nnicht mmit ddem HHausmüll eentsorgt
werden. EEine BBeschädigung ddes
Kältemittelkreislaufs, iinsbesondere ddes
Wärmetauschers aauf dder RRückseite ddes
Gerätes, mmuß vverhindert wwerden.
Auskunft üüber AAbholtermine ooder
Sammelplätze ggibt ddie öörtliche
Gemeindeverwaltung aan. DDie iin ddiesem
Gerät vverwendeten uund mmit ddem
Symbol ggekennzeichneten
Materialien,sind rrecyclingfähig.
Page 9
durch das Drehen auf höhere Zahlen.
Die richtige Einstellung erhält man,
unter Berücksichtigung folgender, die
Innentemperatur beeinflussender
Faktoren:
• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten
Lebensmittel,
• Aufstellung des Gerätes.
Die mmittlere EEinstellung iist mmeistens ddie
geeignetste.
Wichtig
Höchste KKälteeinstellung bbei hhoher
Raum-ttemperatur uund eerheblicher
Lebensmittelmenge kkann
fortdauernden KKühlschrank-BBetrieb
verur-ssachen, ddabei kkann ssich eeine
Reif- ooder EEis-sschicht aan dder hhinteren
Innenwand bbilden. IIn ddiesem FFalle dden
Thermostatknopf aauf wwärmere
Temperaturen sstellen, ddamit ddas
automatische AAbtauen, mmit ffolglich
geringerem SStromverbrauch,
gewährleistet wwerden kkann.
GEBRAUCH
Während des Transports kann es
vorkommen, daß das im
Motorkompressor enthaltene Öl in
den Kältekreislauf abläuft. Man
sollte mindestens 2 Std. warten,
bevor das Gerät in Betrieb
genommen wird, damit das Öl in
den Kompressor zurückströmen
kann.
Reinigung der Innenteile
Bevor Sie das Gerät in Betrieb
nehmen, beseitigen Sie den typischen
«Neugeruch» am besten durch
Auswaschen der Innenteile mit
lauwarmem Wasser und einem
neutralen Reinigungsmittel.Sorgfältig
nachtrocknen.
Bitte kkeine RReinigungs- bbzw.
Scheuermittel vverwenden, ddie
das GGerät bbeschädigen kkönnten.
Inbetriebnahme
Den Stecker in die Steckdose
einsetzen. Kühl-schranktür öffnen und
Thermostatknopf von der Stellung «O»
(STOP) aus im Uhrzeigersinn drehen.
Das Gerät ist eingeschaltet. Den
Stillstand des Gerätes erhält man
durch Drehen des Thermostatknopfes
auf das Symbol «O».
Temperaturregelung
Die Temperatur wird automatisch
geregelt und kann erhöht werden
(wärmer) durch Drehen des Thermostatknopfes auf niedrigere
Einstellungen oder verringert (kälter)
electrolux 9
Page 10
10
electrolux
Hinweise zum richtigen
Kühlen
Um die besten Leistungen des
Kühlschrankes zu erreichen, beachten
Sie bitte folgendes:
• Keine warmen Speisen oder
dampfenden Flüssigkeiten in den
Kühlschrank einstellen.
• Geruchverbreitende Lebensmittel
müssen abgedeckt oder
eingewickelt werden.
• Die Lebensmittel müssen so
eingelagert werden, daß die Kälte
um sie frei zirkulieren kann.
Einfrieren von frischen
Lebensmitteln
Das 4 Sterne-Gefrierfach eignet sich
zur langfristigen Einlagerung von
Tiefkühlkost sowie zum Einfrieren
frischer Kost.
Für das Einfrieren von Lebensmitteln
mindestens 24 Stunden vor
Einlagerung einschalten.
Die einzufriereden Lebensmittel in
das unteres Fach legen.
Aufbewahrung der
Tiefkühlkost
Nach einem längeren Stillstand oder
bei der ersten Inbetriebnahme des
Gerätes muß vor der Einlagerung der
Tiefkühlkost die höchste Stellung des
Thermostatknopfes gewählt werden.
Nach ca. 2 Std. kann dieser auf eine
mittlere Stellung zurückgedreht werden.
Wichtig
Im FFalle eeiner SStromunterbrechung
während dder LLagerung vvon TTiefkühlkost
bzw. vvon eeingefrorenen LLebensmitteln
soll ddie TTür ddes GGefrierfaches nnicht
geöffnet wwerden. DDie TTiefkühlkost
verdirbt nnicht, wwenn ees ssich uum eeine
kurze UUnterbrechung hhandelt ((bis 66-88
Std.) uund ddas GGerät vvoll iist. WWenn ddas
nicht dder FFall iist, iist ees nnötig, ddie
tiefgefrorenen LLebensmittel iinnerhalb
kurzer ZZeit zzu vverbrauchen ((eine
Temperaturerhöhung dder TTiefkühlkost
verkürzt ddie AAufbewahrungsdauer).
Eiswürfelbereitung
Das Gerät hat eine oder mehrere
Eiswürfelschalen, welche mit Wasser
aufgefüllt in das Gefrierfach gestellt
werden.
Bitte zzur EEntnahme dder
Eiswürfelschalen kkeine
Metallgegenstände bbenutzen!
Page 11

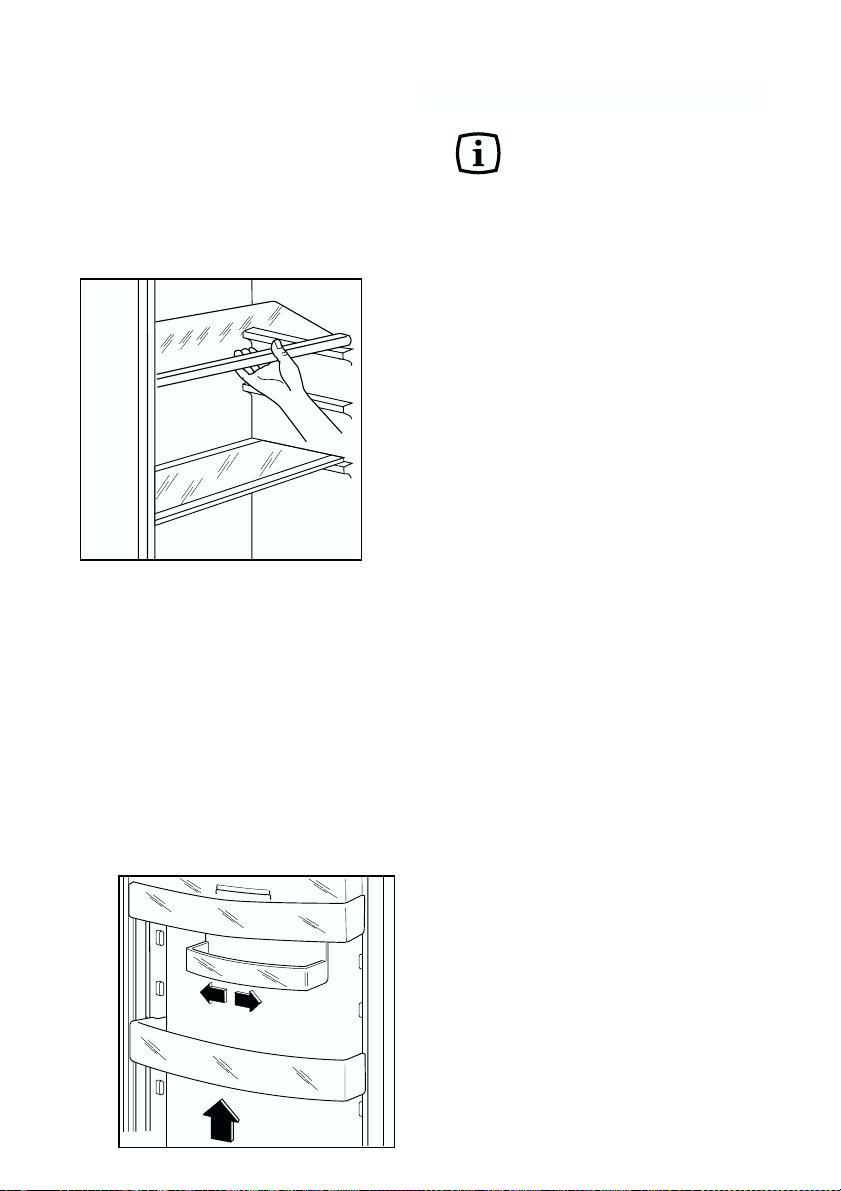

Höhenverstellbare
Abstellregale
Der Abstand zwischen den
verschiedenen Abstellregalen kann je
nach Wunsch geändert werden. Dazu
die Regale herausnehmen und auf das
gewünschte Niveau einsetzen.
Zum besseren Raumnutzung
können die vorderen Halbteile auf die
rückwärtigen hinaufgelegt werden.

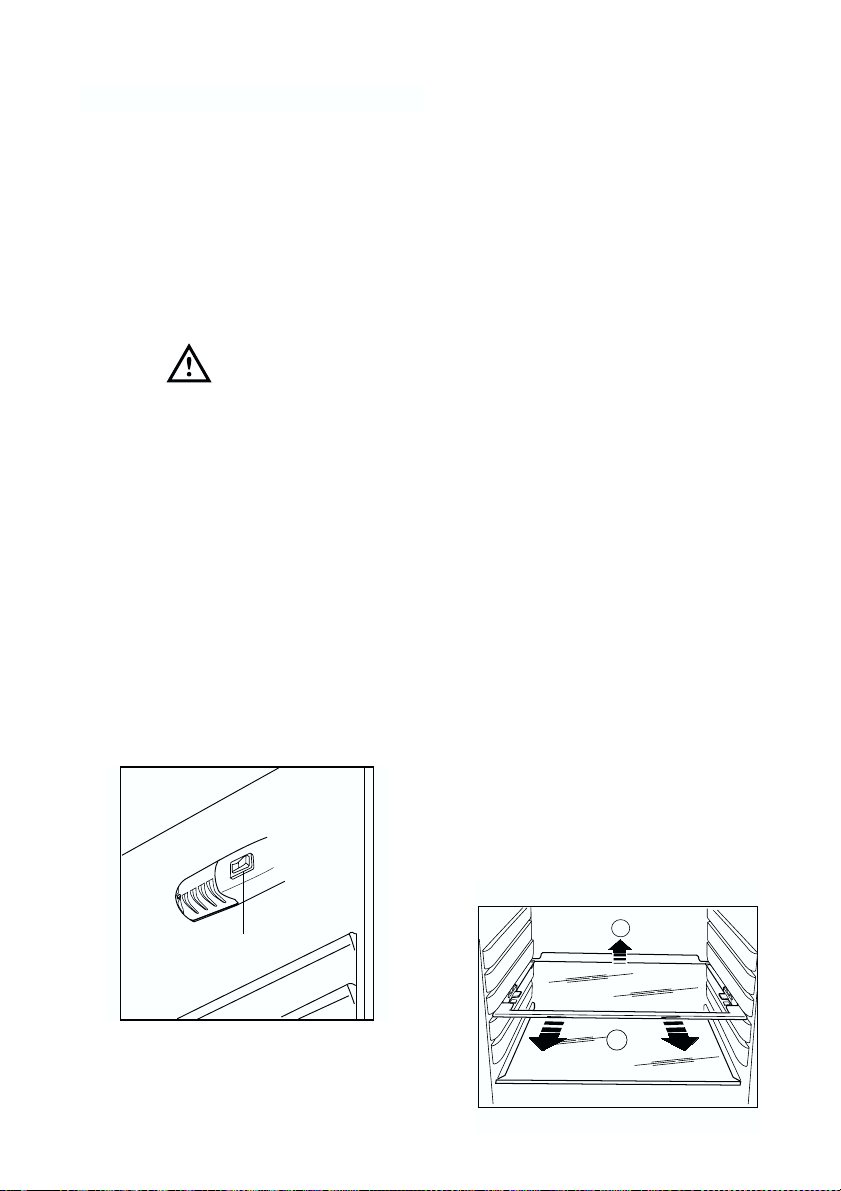

Transportsicherungen
Ihr Gerät ist mit Transportsicherung
versehen, die die Ablage während des
Transportes sichern.
Entfernen Sie diese wie folgt:
Ablagen hinten hochheben, in
Pfeilrichtung ziehen bis sich die Ablage löst
und die Sicherungen entfernen.
electrolux 11
Auftauen
Die eingefrorenen oder tiefgekühlten
Lebensmittel sollten vor dem Gebrauch
aufgetaut werden, indem man sie am
besten im Kühlabteil oder je nach der
zur Verfügung stehenden Zeit bei
Raumtemperatur auftaut. Kleine Stücke
können eingefroren gekocht werden.
Selbstverständlich verlängert sich dabei
die Kochzeit.
Kälteakku
Der Gefrierschrank ist mit einem
Kälte-Akku ausgestattet, der sich im
obersten Vorfrostfach befindet. Im Falle
einer Störung z.B. Stromausfall wird die
Aufbewahrungsdauer durch den Akku
verlängert.
Klimaschalter
Bei einer Raumtemperatur unter
+16°C muß der Schalter (A) gedrückt
werden (die eingebaute Kontrollampe
leuchtet auf).
D710
A
D338
A
B
Page 12
12
electrolux
Höhenverstellung der
Innentürablagen
Zur Einlagerung von LebensmittelPackungen verschiedener Größe, sind
die Abstellregale der Innentür
höhenverstellbar.
Hierzu wie folgt vorgehen:
das Abstellregal stufenweise in
Pfeilrichtung drücken bis es frei wird;
dann in der gewünschten Höhe wieder
anbringen.
TIPS
Tips für das Kühlen
Nachstehend einige praktische
Ratschläge:
Fleisch (alle Sorten) in Plastikfolie
einpacken und auf die Glasplatte, die
sich über der Gemüseschale (über den
Gemüseschalen) befindet, legen.
In ddieser LLage kkann ddas FFleisch
längstens 11-22 TTage aaufbewahrt wwerden.
Gekochte NNahrungsmittel, kkalte PPlatten,
usw.
zugedeckt aufbewahren. Sie
können auf jeden beliebigen Rost
gelegt werden.
Obst uund GGemüse:
nach vorherigem
Säubern und Waschen in der
Gemüseschale (in den Gemüseschalen)
aufbewahren.
Butter uund KKäse:
in speziellen Behältern
aufbe-wahren oder in Alu- bzw.
Plastikfolie einpacken, um den Kontakt
mit der Luft zu vermeiden.
Milch iin FFlaschen:
gut verschlossen auf
die Konsol der Innentür stellen.
Wenn BBananen, KKartoffeln, ZZwiebeln
und KKnoblauch nnicht vverpackt ssind,
sollen ssie nnicht iin dden KKühlschrank
gegeben wwerden.
Tips für das Einfrieren
Für ein einwandfreies Einfrieren der
Lebensmittel geben wir folgende
Ratschläge:
• Das Gefriervermögen des
Gefrierabteils (in 24 Std.) kann auf
dem Typenschild abgelesen werden.
• Der Gefriervorgang dauert ca. 24
Stunden. In dieser Zeit sollte keine
zusätzliche Ware in das Gefrierabteil
eingelegt werden.
• Die Nahrungsmittel vor dem
Einfrieren in kleine Portionen
einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht
das spätere Auftauen von kleineren
Portionen.
• Die Lebensmittel in Alu- oder
Polyäthylenfolien luftdicht verpacken.
• Es soll vermieden werden, daß die
einzufrierenden Lebensmittel mit den
bereits eingefrorenen in Berührung
PRXXX
Page 13
electrolux 13
kommen, um eine
Wärmeübertragung an diese zu
verhindern.
• Speiseeis, direkt aus dem
Gefrierfach genommen, kann KälteBrandwunden verursachen.
• Es ist empfehlenswert, auf der
Verpackung das Einfrierdatum zu
notieren, damit die
Aufbewahrungszeit eingehalten
werden kann.
• Es ssollten kkeine kkohlensäurehaltigen
Getränke iin ddas GGefrierfach
eingestellt wwerden, dda ssie
explodieren kkönnen.
• Einmal aufgetaute Lebensmittel
verderben schnell und können kein
ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht
überschritten werden.
Tips für Tiefkühlkost
Um optimale Leistungen des Gerätes
zu erhalten, sich vergewissern,
• daß die Tiefkühlkost beim Verkäufer
gut aufbewahrt wurde
• daß der Transport vom Verkäufer
zum Verbraucher in kurzer Zeit
erfolgt.
• Tür so wenig wie möglich öffnen und
nicht offen lassen.
• Einmal aufgetaute Lebensmittel
verderben schnell und können kein
ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht
überschritten werden.
WARTUNG
Vor jjeder RReinigungsarbeit
immer dden NNetzstecker aaus
der SSteckdose zziehen.
Achtung
Dieses Gerät enthält im
Kältekreislauf Kohlen-wasserstoff. Aus
diesem Grund darf die Wartung und
das Nachfüllen aussschließlich von
autorisiertem Fachpersonal
durchgeführt werden.
Regelmäßige Reinigung
Benutzen Sie nie
Metallgegenstände um das Gerät zu
reinigen, da es beschädigt werden
könnte.
Den Innenraum mit lauwarmem
Wasser und Natron und die lackierten
Teile mit einem Poliermittel reinigen.
Gut nachwaschen und sorgfältig
trocknen.
Das ZZiehen, VVerschieben ooder
Beschädigen vvon eeventuellen RRöhren
und/oder KKabeln iinnerhalb ddes
Gefrierraumes iist zzu vvermeiden.
Den Kondensator und den
Motorkompressor mit einer Bürste oder
einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit
folglicher Stromersparnis.
Viele sspezifisch ffür ddie RReinigung
von KKüchenoberflächen eerhältliche
Mittel eenthalten cchemische
Substanzen, ddie ddie KKunststoffteile
Page 14
Abtauen
Die sich auf dem Verdampfer des
Kühlschrankes bildende Reifschicht taut
jedesmal in den Stillstand-zeiten des
Motorkompressors von selbst ab. Das
Tauwasser läuft durch eine Rinne in
eine Plastik-schale auf der Rückseite
des Gerätes (über dem Kompressor)
und verdunstet dort.
Wir eempfehlen, ddas iin dder MMitte dder
Abtauwasserrinne ddes KKühlraumes
befindliche AAblaufloch ffür ddas
Abtauwasser rregelmäßig zzu rreinigen,
um zzu vvermeiden, ddaß ddas
Abtauwasser aauf ddie eeingelagerten
Lebensmittel ttropft. VVerwenden SSie dden
dafür vvorgesehenen RReiniger,der ssich
schon iim AAblaufloch bbefindet.
Die sich im Gefrierfach bildende
Reifschicht soll, sobald diese eine
Stärke von 4 mm erreicht hat, mit dem
mitgelieferten Plastikschaber abgekratzt
werden. Während dieses Vorganges ist
es nicht nötig, das Gerät auszuschalten
und die Nahrungsmittel
herauszunehmen.
Wenn sich jedoch eine dicke
Stillstandszeiten
Bei längerem Stillstand des
Gerätes, müssen Sie folgendermaßen
vorgehen:
den Stecker aus der Steckdose
ziehen;
alle Lebensmittel herausnehmen;
Gerät abtauen, Innenraum und
Zubehörteile reinigen; die Türen offen
lassen, um im Innern eine gute
Luftzirkulation zu gewährleisten und
somit Geruchsbildung zu vermeiden.
Innenbeleuchtung
Die Innenbeleuchtungslampe im
Kühlabteil ist durch folgende
Arbeitsschritte zugänglich:
• Lösen Sie die
Befestigungsschraube der
Lampenabdeckung.
• Heben Sie den beweglichen Teil ab,
indem Sie wie in der Abbildung
gezeigt darauf drücken.
Die maximale Leistung ist am
Leuchtkörper angegeben.
14
electrolux
D411
D037
Page 15
electrolux 15
Eisschicht bildet, muß man vollkommen
abtauen. Um ein vollständiges Abtauen
durchzuführen, geht man wie folgt vor:
1. Den Thermostatknopf auf «O»
einstellen oder den Stecker aus der
Steckdose herausziehen.
2. Die eventuell im Frosterfach
liegenden Lebens-mittel
herausnehmen, sie in Zeitungspapier
einwickeln und sehr kühl
aufbewahren.
3. Die Tür offen lassen und den
Plastikschaber, der als Rinne dient,
am vorgesehenen Platz einsetz-en,
sodaß das Abtauwasser in ein
geeignetes, darunter gestelltes Gefäß
fließen kann.
4. Nach beendetem Abtauprozeß das
Gefrierteil gut nachtrocknen.
Plastikschraber für späteren
Gebrauch aufbewahren.
5. Den Thermostatknopf wieder in die
gewünschte Stellung drehen bzw.
den Stecker wieder einstecken.
6. Nachdem das Gerät für 2-3 Std. in
Betrieb genommen wurde, können
tiefgefrorene Lebensmittel darin
zurückgelegt.
Achtung:
Benutzen SSie nniemals
Metallgegenstände, uum ddie RReifschicht
abzukratzen, ddamit eeine
Beschädigungen ddes GGerätes
vermieden wwerden kkann.
Benutzen SSie kkein mmechanisches
oder aanderes MMittel ffür eeinen
schnelleren AAbtauprozeß mmit AAusnahme
der vvom HHersteller eempfohlenen.
Ein TTemperaturanstieg dder
Tiefkühlkost wwährend ddes AAbtauens
könnte ddie AAufbewahrungsdauer
verkürzen.
STORUNGEN
Falls das Gerät Störungen aufweisen
sollte, überprüfen Sie zuerst folgendes:
• Steckt der Netzstecker in der
Steckdose?
• Befindet sich der Hauptschalter der
elektrischen Anlage in der richtigen
Stellung?
• Ist die Stromzufuhr unterbrochen?
Befindet sich der Thermostatknopf
in richtiger Stellung?
• Wasserpfütze auf dem Boden des
Kühlfaches:
• Abtauwasserloch verstopft? (siehe
Abschnitt “Abtauen”)
Sollten Sie nach o.e. Prüfungen zu
keinem Resultat kommen, so wenden
Sie sich bitte an unseren nächsten
Kundendienst.
Um eein rrasches BBeheben ddes
Schadens zzu eermöglichen, iist ees bbeim
Anruf aan dden KKundendienst nnotwendig,
die MModell- uund SSeriennummer
anzugeben, ddie SSie ddem GGarantieschein
oder ddem TTypenschild ((– llinke SSeite ––
unten) eentnehmen kkönnen.
D068
Page 16
16
electrolux
INSTALLATION
Austellung
Das Gerät sollte nicht in der Nähe
von Wärmequellen wie Heizkörpern
oder Öfen aufgestellt und vor direkter
Sonneneinstrahlung geschützt
werden. Die beste Leistung erzielt
man erfahrungsgemäß bei
Raumtemperaturen. Für den Einbau
bitte den entsprechenden Abschnitt
durchlesen.
Elektrischer Anschluß
Bevor Sie den Stecker in die
Steckdose einstecken, überprüfen Sie
bitte, daß die auf dem Typenschild
des Gerätes angegebene Spannung
sowie Frequenz mit dem
Anschlußwert des Hauses
übereinstimmen. Eine Abweichung
von ±6% von der Nominalspannung
ist zulässig. Für die Anpassung des
Gerätes an andere Spannungen muß
ein Spartransformator angemessener
Leistung vorgeschaltet werden.
Das Gerät muß unbedingt
vorschriftsmäßig geerdet werden. Zu
diesem Zweck ist der Stecker des
Speisekabels mit dem dafür
vorgesehenen Kontakt versehen.
Sollte die Netzleitung im Haus nicht
mit einer Erdleitung versehen sein, so
muß das Gerät an eine getrennte
Erdleitung vorschriftsmäßig und unter
Hinzuziehung eines Fachmanns
angeschlossen werden.
Die EErzeugerfirma llehnt jjede
Verantwortung aab, ffalls ddiese
Unfallverhütungsvorschrift nnicht
beachtet wwird.
Dieses GGerät eentspricht dder ffolgende
EWG RRichtlinie:
-
87/308 EEWG vvom 22.6.87
(Deutschland-AAusführung) bbzw. dder
ÖVE-RRichtlinie NNr. FF 661/84 ((Österreich-
Ausführung) bbezüglich FFunkentstörung.
- 773/23 EEWG vvom 119/02/73
(Niederspannung) uund ffolgende
Änderungen;
- 889/336 EEWG vvom 003/05/89
(Elektromagnetische VVerträglichkeit) uund
folgende ÄÄnderungen.
ACHTUNG!
Es muß möglich sein, das Gerät
vom Netz zu trennen; nach der
Installation muß die Steckdose daher
zugänglich bleiben.
Page 17
electrolux 17
Türanschlagwechsel
Das GGerät wwird mmit TTüranschlag
von rrechts ggeliefert. FFalls eeinen
Türanschlag llinks eerfordert wwird;
gehen SSie wwie ffolgt vvor bbevor SSie
das GGerät eeinbauen.
1. Obere Scharnierstift abschrauben
und Kunstoffteil entfernen.
2. Obere Tür abnehmen.
3. Mittlere Scharnier und
Abdeckstöpsel abschrauben und
auf gegenüberliegende Seite wieder
anschrauben.
4. Obere Tür wieder einsetzen.
5. Oberen Scharnierstift mit den
Kunstoffteil und auf
gegenüberliegende Seite wieder
anmontieren.
5. Untere Scharnierstift abschrauben
und Kunstoffteil entfernen und auf
gegenüberliegende Seite wieder
anmontieren.
Page 18
18
electrolux

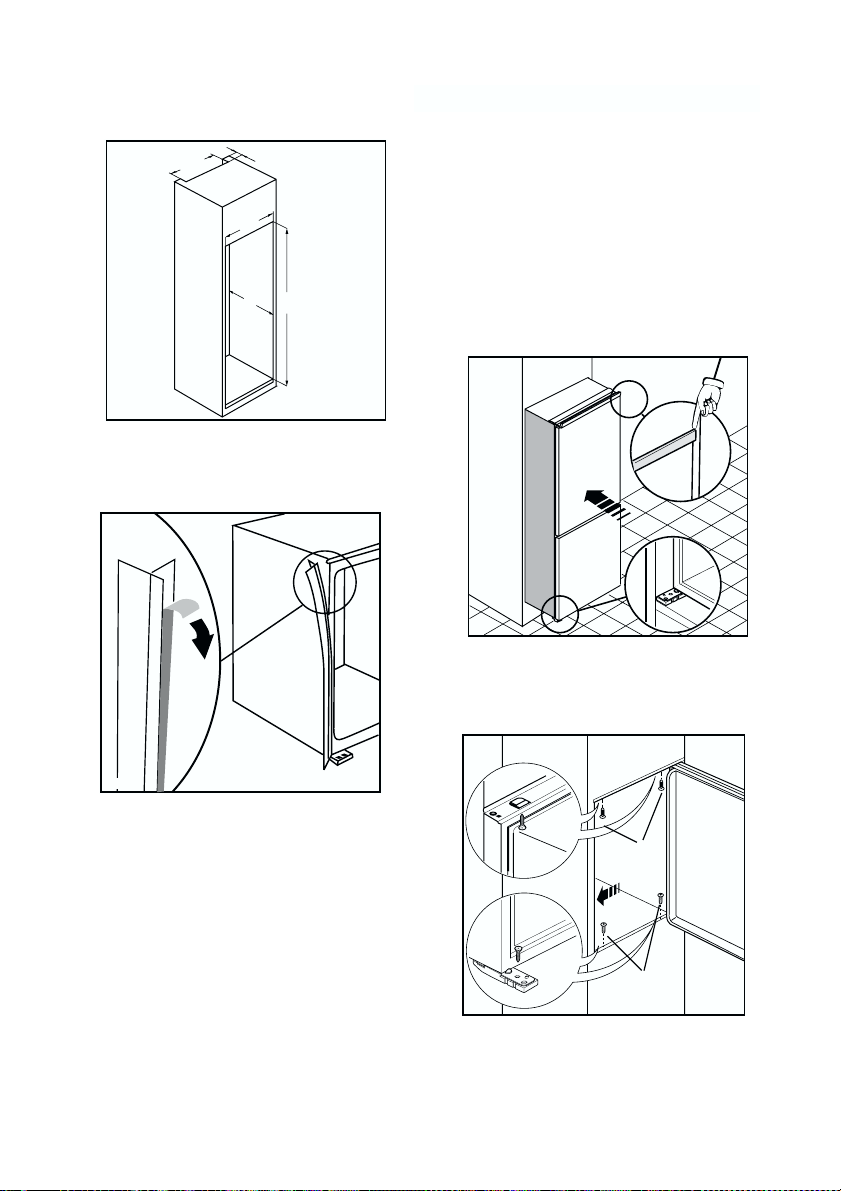

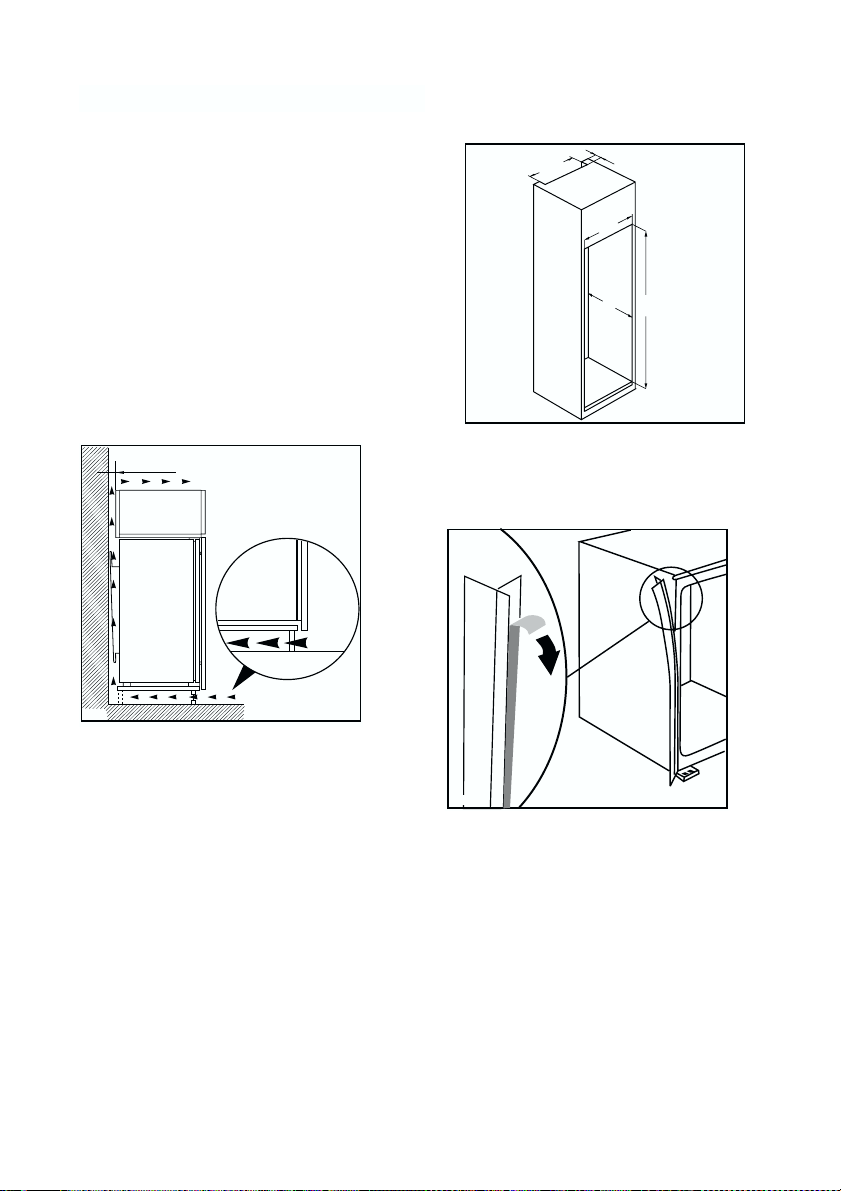

Montageanleitung für den
integrierten Einbau
Nischenmaße
Höhe 1446 mm
Tiefe 550 mm
Breite 560 mm
Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie
aus der Abb.hervorgeht.
Achtung: Die Ventilations Öffnungen müssen immer
saubergehalten werden.
Ferner ist auch am hinteren
Einbauschrankteil ein Lüftungskamin
mit filgenden Massen notwendig:
Tiefe 50 mm
Breite 540 mm
Fugenabdeckprofil am Gerät, wie in
Abbildung gezeigt ankleben.
50 mm
D567
min.
200 cm
2
min.
2
200 cm
50
540
3
2
1
PR01
D765
Page 19

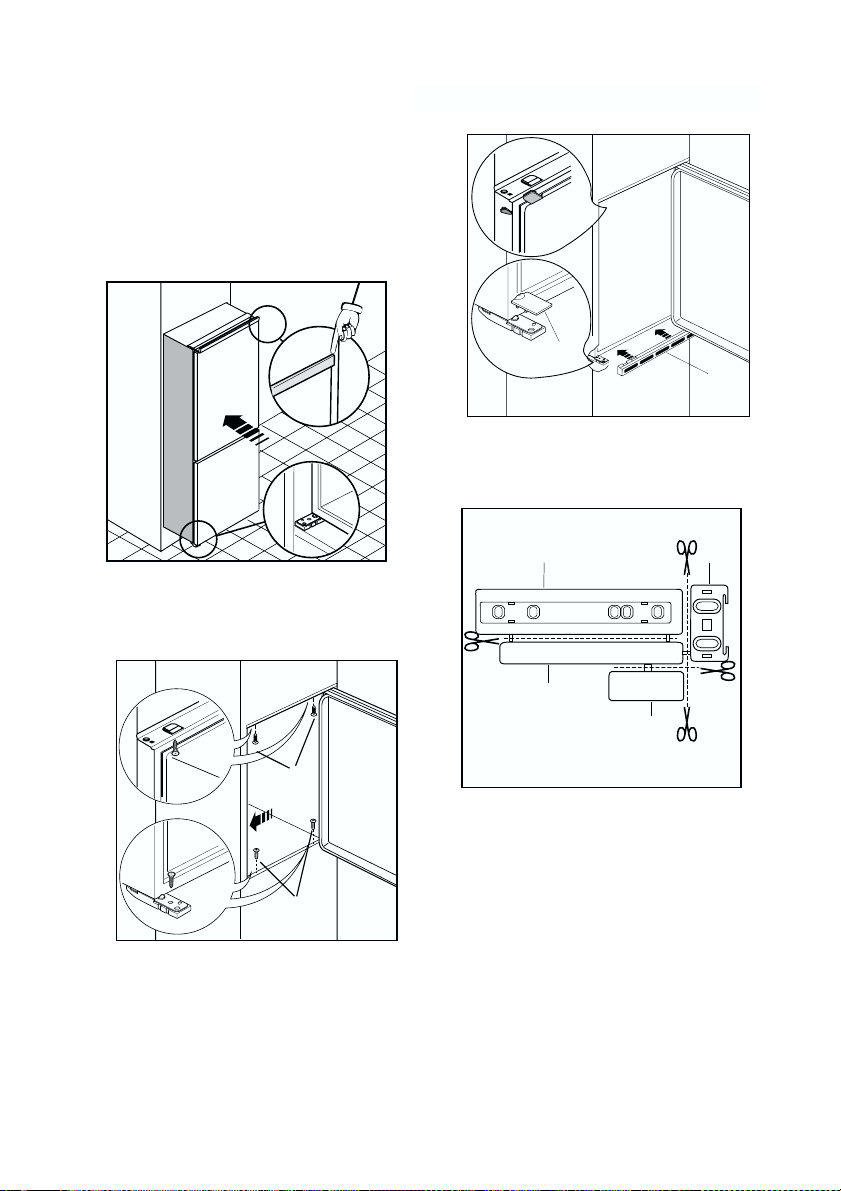

Gerät in die Nische einschieben, bis
die Anschlagleiste (1) oben am Möbel
anliegt und die vordere Kante des
Scharniers mit der Türöffnungsseite
bündig an der Nischenseitenwand
ansteht (2).
Gerät mit den 4 beiliegenden
Schrauben befestigen. (I = kurz) (P =
lang)
In die Befestigungs- und
Scharnierlöcher beiliegende
Abdeckkappen (C-D) eindrücken.
Belüttungsgitter (B) und
Scharnierabdeckung (E) aufstecken.
Die Teile Ha Hb Hc, Hd abnehmen,
wie in der Abb. gezeigt wird.
electrolux 19
1
2
C
D
E
B
D023
I
P
PR266
Ha
Hc
Hb
Hd
Page 20
20
electrolux

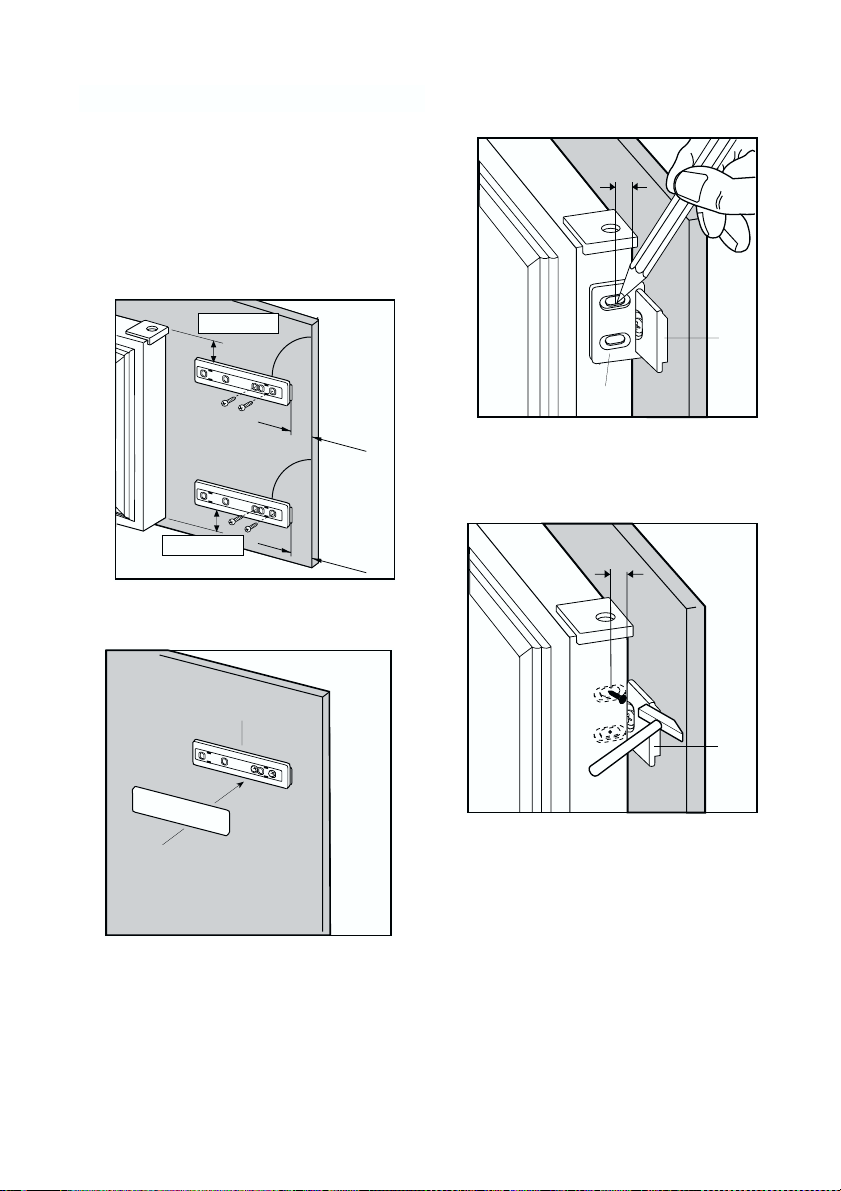

Die Winkeleisen entfernen und 8
mm vom äusseren Rand der Tür mit
dem Nagel (K) kennzeichnen.
Schiene (Ha) auf der Innenseite der
Möbeltür oben und unten auflegen
(siehe Abb.) und die Position der
äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden,
die Schiene mit den mitgelieferten
Schrauben befestigen.
Die Abdeckung (Hc) in die Schiene
(Ha) eindrücken, bis sie einrastet.
Gerätetür und Möbeltür auf ca. 90°
öffnen. Den Winkel (Hb) in der Schiene
(Ha) einsetzen. Gerätetür und Möbeltür
zusammenhalten und die Bohrlöcher
anzeichnen (siehe Abb.).
8mm
ca. 50 mm
90°
2
1
m
90°
ca. 50 mm
2
1
m
Ha
Hc
Ha
PR167
m
Hb
m
8mm
K
Ha
PR33
Page 21

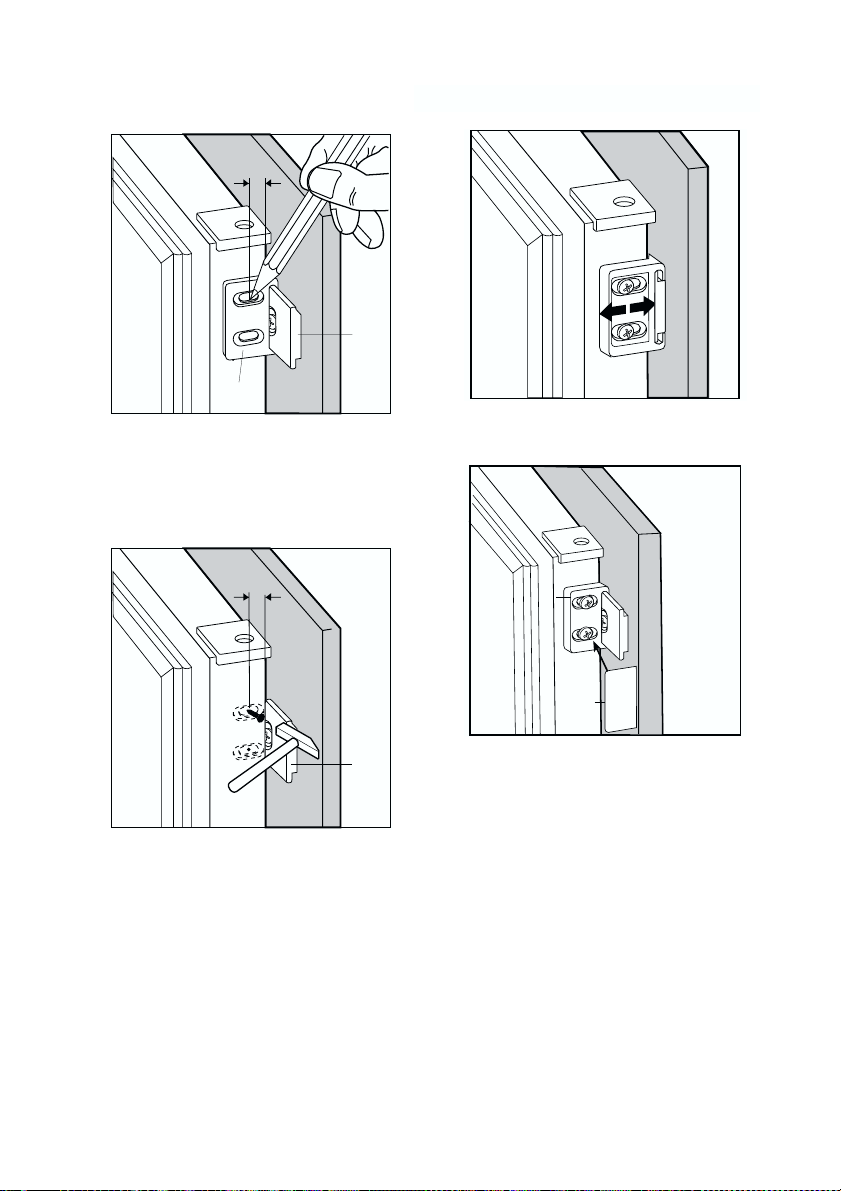

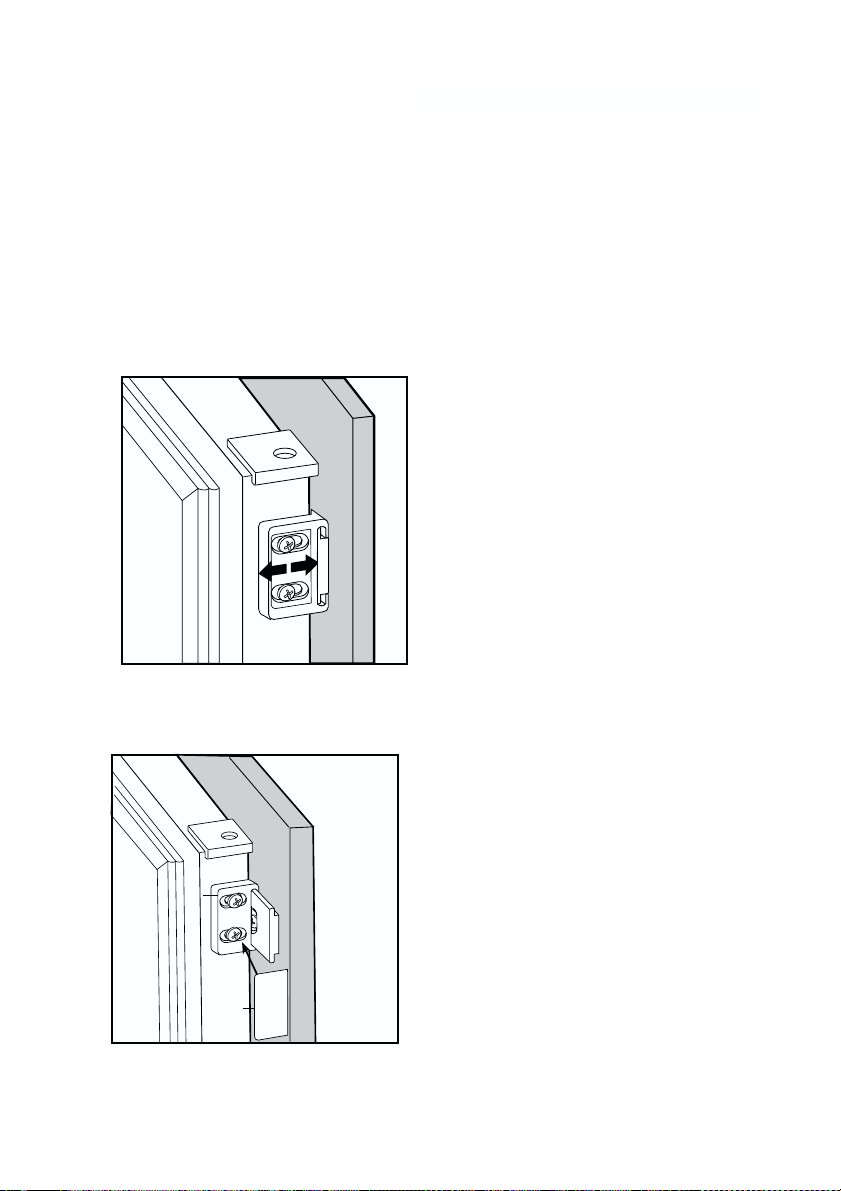

Den Winkel wieder auf der Schiene
anbringen und mit den mitgelieferten
Schrauben befestigen.
Für eine allfällig notwendige
Ausrichtung der Möbeltür, den
Spielraum der Langlöcher nutzen.
Nach Beendigung der Arbeiten den
einwandfreien Verschluß der Gerätetür
überprüfen.
Die Abdeckung (Hd) in die Schiene
(Hb) eindrücken, bis sie einrastet.
electrolux 21
.
Hb
PR168
PR167/1
Hb
Hd
Page 22
22
electrolux
Garantie/Kundendienst
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes
von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den
Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt
werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies
vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher
Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den
folgenden Bedingungen:
1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum
Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer
Produktbeschreibung für dieses Gerät aufge-führten Eigenschaften aufweist. Ein Mangel
liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich
gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem
Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum
Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder
Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer
in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des
Mangels in Deutschlandbetrieben wird und Garantieleistungen auch in Deutschland
erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach
Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung
des Mangels unentgeltlichbeseitigen; die zu diesem Zweck erforderlichen Aufwendungen,
insbesondere Transport-,Wege-, Arbeits- und Materialkosten werden von uns getragen.
Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie
dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den
Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene
Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der
Garantieleistungen festgelegt werden. Nach-besserungsarbeiten werden, soweit möglich,
am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der
Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über. 6.
Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der
Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg
(Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder-bei
Waschgeräten und Wäschetrocknern-in Gemeinschaftsanlagen genutzt wird, beträgt die
Verjährungsfrist sechs (6) Monate.
Electrolux Vertriebs GmbH
Muggenhofer Straße 135
D-90429 Nürnberg
* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)
Page 23
EUROPÄISCHE GARANTIE
Für dieses Gerät besteht in den am Ende dieses Handbuchs aufgeführten
Ländern eine Garantie von Electrolux für den Zeitraum, der in der
Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus
einem dieser Länder in ein anderes der unten aufgeführten Länder ziehen,
wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:
· Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät
gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt,
das von dem Verkäufer des Gerätes ausgestellt wurde.
· Die Gerätegarantie gilt für denselben Zeitraum und in demselben
Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder
diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
· Die Gerätegarantie ist personengebunden, d. h. sie gilt für den
Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer
übertragen werden.
· Das Gerät wird in Übereinstimmung mit der von Electrolux
herausgegebenen Anleitung installiert und verwendet und wird nur im
Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
· Das Gerät wird in Übereinstimmung mit allen relevanten
Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.
Die Bestimmungen dieser europäischen Garantie haben keinerlei
Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.
electrolux 23
Page 24
24
electrolux
Suomi
www.electrolux.fi
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlaba caddesi no : 35 Taksim stanbul
+7 095 937 7837
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
eská republika
+420 2 61 12 61 12
Bud jovická 3, Praha 4, 140 21
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas
+30 23 10 56 19 70
4, Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
+370 5 2780609
Verki 29, LT-09108 Vilnius
Luxembourg
+35 2 42 43 13 01
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Electrolux Ljubljana d.o.o., Gerbi eva 98, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebi e SK, Seberíniho 1, 821 03 Bratislava
www.electrolux.com
ě
á
ŏ
ŝ
www.electrolux.fr
È
129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
ģ
ě
Россия
Page 25
Welcome tto tthe wworld oof EElectrolux
You’ve chosen a first class product from Electrolux, which hopefully will provide
you with lots of pleasure in the future. Electrolux ambition is to offer a wide
variety of quality products that would make your life even more comfortable. You
can look at some examples on the cover in this manual. But now it’s time to
study this manual and start using and enjoying the benefits from your new
machine. We promise that it’ll make your life a little easier. Good luck!
electrolux 25
Page 26
26
electrolux
The following symbols are used in this manual:
Important information concerning your personal safety and information on
how to avoid damaging the appliance.
General information and tips
Environmental information
The symbol on the product or on its packaging indicates that this product may
not be treated as household waste. Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product. For more
detailed information about recycling of this product, please contact your local city
office, your household waste disposal service or the shop where you purchased the
product.
Page 27
Contents
Safety IImformation 28
Use 331
Cleaning the interior 31
Operation 31
Temperature regulation 31
Fresh food refrigeration 31
Freezing fresh food 31
Storage of frozen food 32
Ambient switch 32
Thawing 32
Ice-cube production 32
Cold accumulator 32
Movable shelves 33
Door shelves 33
Hints 33
Hints for refrigeration 33
Hints for storage of frozen food 34
Maintenance 334
Periodic cleaning 34
Periods of no operation 34
Interior light 35
Defrosting 35
Customer sservice aand sspare pparts 336
Installation 37
Location 37
Electrical connection 37
Door reversibility 37
Instructions for totally built-in
appliances 38
European GGuarantee 42
www.electrolux.com 43
electrolux 27
Page 28
28
electrolux
Safety information
It is most important that this instruction
book should be retained with the
appliance for future reference. Should
the appliance be sold or transferred to
another owner, or should you move
house and leave the appliance, always
ensure that the book is supplied with
the appliance in order that the new
owner can be acquainted with the
functioning of the appliance and the
relevant warnings.
If this appliance featuring magnetic door
seals is to replace an older appliance
having a spring lock (latch) on the door
or lid, be sure to make that spring lock
unusable before you discard the old
appliance. This will prevent it from
becoming a death-trap for a child.
These warnings are provided in the
interest of safety. You must read them
carefully before installing or using the
appliance.
General Safety
• This appliance is designed to be
operated by adults. Children should
not be allowed to tamper with the
controls or play with the product.
• It is dangerous to alter the
specifications or modify this product
in any way.
• Before any cleaning or maintenance
work is carried out, be sure to switch
off and unplug the appliance.
• This appliance is heavy. Care should
be taken when moving it
• Ice lollies can cause frost burns if
consumed straight from the
appliance.
•• Take uutmost ccare wwhen hhandling
your aappliance sso aas nnot tto ccause
any ddamages tto tthe ccooling uunit wwith
consequent ppossible ffluid lleakages.
• The aappliance mmust nnot bbe llocated
close tto rradiators oor ggas ccookers.
• Avoid pprolonged eexposure oof tthe
appliance tto ddirect ssunlight.
• There mmust bbe aadequate vventilation
round tthe bback oof tthe aappliance aand
any ddamage tto tthe rrefrigerant ccircuit
must bbe aavoided.
• For ffreezers oonly ((except bbuilt-iin
models): aan iideal llocation iis tthe
cellar oor bbasement.
• Do nnot uuse oother eelectrical
appliances ((such aas iice ccream
makers) iinside oof rrefrigerating
appliances.
Service/Repair
• Any electrical work required to install
this appliance should be carried out
by a qualified electrician or
competent person
• This product should be serviced by
an authorized Service Centre, and
only genuine spare parts should be
used.
• Under no circumstances should you
attempt to repair the appliance
yourself. Repairs carried out by
inexperienced persons may cause
injury or more serious
malfunctioning. Refer to your local
Service Centre, and always insist on
genuine spare parts.
• This appliance contains
hydrocarbons in its cooling unit;
maintenance and recharging must
therefore only be carried out by
authorized technicians.
Page 29
Use
• The domestic refrigerators and
freezers are designed to be used
specifically for the storage of edible
foodstuffs only.
• Best performance is obtained with
ambient temperature between
+18°C and +43°C (class T); +18°C
and +38°C (class ST); +16°C and
+32°C (class N); +10°C and +32°C
(class SN). The class of your
appliance is shown on its rating
plate.
Warning: when the ambient
temperature is not included within
the range indicated for the class of
this appliance, the following
instructions must be observed:
when the ambient temperature
drops below the minimum level, the
storage temperature in the freezer
compartment cannot be
guaranteed; therefore it is advisable
to use the food stored as soon as
possible.
• Frozen food must not be re-frozen
once it has been thawed out.
• Manufacturers’ storage
recommendations should be strictly
adhered to. Refer to relevant
instructions.
• The inner lining of the appliance
consists of channels through which
the refrigerant passes. If these should
be punctured this would damage the
appliance beyond repair and cause
food loss. DO NOT USE SHARP
INSTRUMENTS to scrape off frost or
ice. Frost may be removed by using
the scraper provided. Under no
circumstances should solid ice be
forced off the liner. Solid ice should be
allowed to thaw when defrosting the
appliance.
• Do not place carbonated or fizzy
drinks in the freezer as it creates
pressure on the container, which may
cause it to explode, resulting in
damage to the appliance.Do not use
a mechanical device or any artificial
means to speed up the thawing
process other than those
recommended by the manufacturer.
Never use metal objects for cleaning
your appliance as it may get
damaged.
Installation
• During normal operation, the
condenser and compressor at the
back of the appliance heat up
considerably. For safety reasons,
minimum ventilation must be as
shown in the instructions.
Attention: kkeep vventilation oopenings
clear oof oobstruction.
• Care must be taken to ensure that
the appliance does not stand on the
electrical supply cable.
Important:
if the supply cord is
damaged, it must be replaced by a
special cord or assembly availa-ble
from the manufacturer or its service
agent.
• If the appliance is transported
horizontally, it is possible that the oil
contained in the compressor flows in
the refrigerant circuit. It is advisable
electrolux
29
Page 30
30
electrolux
to wait at least two hours before
connecting the appliance to allow the
oil to flow back in the compressor.
• There are working parts in this
product which heat up. Always
ensure that there is adequate
ventilation as a failure to do this will
result in component failure and
possible food loss. See installation
instructions.
• Parts which heat up should not be
exposed. Wherever possible the
back of the product should be
against a wall.
Environment Protection
This aappliance ddoes nnot ccontain ggasses
which ccould ddamage tthe oozone llayer, iin
either iits rrefrigerant ccircuit oor iinsulation
materials. TThe aappliance sshall nnot bbe
discarded ttogether wwith tthe uurban rrefuse
and rrubbish. AAvoid ddamaging tthe
cooling uunit, eespecially aat tthe rrear nnear
the hheat eexchanger. IInformation oon yyour
local ddisposal ssites mmay bbe oobtained
from mmunicipal aauthorities. TThe mmaterials
used oon tthis aappliance mmarked bby tthe
symbol aare rrecyclable.
Page 31
USE
Cleaning the interior
Before using the appliance for the
first time, wash the interior and all
internal accessories with luke-warm
water and some neutral soap so as to
remove the typical smell of a brandnew product, then dry thoroughly.
Do nnot uuse ddetergents oor
abrasive ppowders, aas tthese wwill
damage tthe ffinish.
Operation
Insert the plug into the wall socket.
Open the refrigerator door and turn
the thermostat knob, clockwise,
beyond the «O» (STOP) position. The
appliance will start to operate.
To stop operation, simply turn the
thermostat knob to position «O»
Temperature regulation
The temperature is automatically
regulated and can be increased to
achieve a higher temperature (warmer)
by rotating the thermostat knob toward
lower settings or reduced (colder)
rotating the knob towards higher
settings.
However, the exact setting should
be chosen keeping in mind that the
temperature inside the refrigerator
depends on:
• room temperature;
• how often the door is opened;
• the quantity of food stored;
• location of appliance.
A mmedium ssetting iis ggenerally tthe
most ssuitable.
Important
If tthe aambient ttemperature iis hhigh
or tthe aappliance iis ffully lloaded, aand tthe
appliance iis sset tto tthe llowest
temperatures, iit mmay rrun ccontinuously
causing ffrost tto fform oon tthe rrear wwall.
In tthis ccase tthe ddial mmust bbe sset tto aa
higher ttemperature tto aallow aautomatic
defrosting aand ttherefore rreduced
energy cconsumption.
Fresh food refrigeration
To obtain the best performance:
• do not store warm food or
evaporating liquids in the
refrigerator;
• do cover or wrap the food,
particularly if it has a strong flavour.
• Position food so that air can circulate
freely round it.
Freezing fresh food
The 4-star compartment is suitable
for long term storage of commercially
frozen food and for freezing fresh food.
To freeze fresh foods it is not
necessary to move the thermostat
knob from the normal setting. However,
for a faster freezing operation, turn the
thermostat knob to the coldest setting;
but remember that, in this condition,
the refrigerator compartment
temperature might drop below 0°C. If
this occurs reset thermostat knob to a
warmer setting.
Place the food to be frozen on the
shelf in the freezer compartment as this
is the coldest part.
electrolux
31
Page 32
32
electrolux
Storage of frozen food
When first starting-up or after a
period out of use, before putting the
products in the compartment let the
appliance run for at least two hours on
the coldest setting, then turn the
thermostat knob to the normal
operating position.
Important
If tthere iis aa ppower ffailure wwhen ffood iis
in tthe ffreezer, ddo nnot oopen tthe ddoor oof
the ffreezer ccompartment. TThe ffrozen
food wwill nnot bbe aaffected iif tthe ppower ccut
is oof sshort dduration ((up tto 66-88 hhours) aand
the ffreezer ccompartment iis ffull,
otherwise, iit iis rrecommended tthat tthe
food sshould bbe uused wwithin aa sshort ttime
(a ttemperature iincrease oof tthe ffrozen
food sshortens iits ssafe sstorage pperiod).
Ambient switch
With a room temperature lower than
+16°C, push switch (A) (the built-in light
will come on)
Thawing
Deep-frozen or frozen food, prior to
being used, can be thawed in the
refrigerator compartment or at room
temperature, depending on the time
available for this operation.
Small pieces may even be cooked
still frozen, directly from the freezer: in
this case, cooking will take longer.
Ice-cube production
This appliance is equipped with one
or more trays for the production of icecubes. Fill these trays with water, then
put them in the freezer compartment.
Do nnot uuse mmetallic iinstruments tto
remove tthe ttrays ffrom tthe ffreeze
r.
Cold accumulator
The freezer contains one cold
accumulator which increases storage
times in the event of a power cut or
breakdown. It is located in the upper
compartment.
Shelf holders
Yourappliance is equipped with shelf
retainers that make it possible to secure
the shelves during transportation.
To remove them proceed as follows:
Raise the shelf from the back, push
it in the direction of the arrow until it is
freed and remove the retainers.
D710
A
A
B
Page 33
HINTS
Hints for refrigeration
Useful hints:
Meat ((all ttypes):
wrap in polythene bags
and place on the glass shelf above the
vegetable drawer.
For ssafety, sstore iin tthis wway oonly oone oor
two ddays aat tthe mmost.
Cooked ffoods, ccold ddishes, eetc..:
these
should be covered and may be placed
on any shelf.
Fruit aand vvegetables:
these should be
thoroughly cleaned and placed in the
special drawer(s) provided.
Butter aand ccheese:
these should be
placed in special airtight containers or
wrapped in aluminium foil or polythene
bags to exclude as much air as
possible.
Milk bbottles:
these should have a cap
and should be stored in the bottle rack
on the door.
Bananas, ppotatoes, oonions aand ggarlic, iif
not ppacked, mmust nnot bbe kkept iin tthe
refrigerator.
Hints ffor ffreezing
To help you make the most of the
freezing process, here are some
important hints:
• the maximum quantity of food which
can be frozen in 24 hrs. is shown on
the rating plate;
• the freezing process takes 24 hours.
No further food to be frozen should
be added during this period;
• prepare food in small portions to
enable it to be rapidly and
electrolux 33
Movable shelves
The walls of the refrigerator are
equipped with a series of runners so
that the shelves can be positioned as
desired.
Positioning the door
shelves
To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
To make these adjustments proceed
as follows: Gradually pull the shelf in
the direction of the arrows until it
comes free, then reposition as
required.
D338
PRXXX
Page 34
34
electrolux
MAINTENANCE
Unplug tthe aappliance bbefore
carrying oout aany mmaintenance
operation.
Warning
This appliance contains hydrocarbons
in its cooling unit; maintenance and
recharging must therefore only be
carried out by authorized technicians.
Periodic cleaning
Clean the inside with warm water
and bicarbonate of soda.
Rinse and dry thoroughly.
Do nnot ppull, mmove oor ddamage
any ppipes aand //or ccables iinside
the ccabinet ..
Clean the condenser (black grill)
and the compressor at the back of the
appliance with a brush or a vacuum
cleaner. This operation will improve the
performance of the appliance and save
electricity consumption.
Many pproprietary kkitchen ssurface
cleaners ccontain cchemicals tthat ccan
attack/damage tthe pplastics uused iin tthis
appliance. FFor tthis rreason iit iis
recommended tthat tthe oouter ccasing oof
this aappliance iis oonly ccleaned wwith
warm wwater wwith aa llittle wwashing-uup
liquid aadded.
Periods of non-operation
When the appliance is not in use for
long periods, take the following
precautions:
remove the plug from the wall socket;
completely frozen and to make it
possible subsequently to thaw only
the quantity required;
• wrap up the food in aluminium foil or
polythene and make sure that the
packages are airtight;
• do not allow fresh, unfrozen food to
touch food which is already frozen,
thus avoiding a rise in temperature
of the latter;
• water ices, if consumed immediately
after removal from the freezer
compartment, can possibly cause
frost burns;
• it is advisable to show the freezingin date on each individual pack to
enable you to keep a tab of the
storage time;
• do nnot pput ccarbonated lliquids ((fizzy
drinks, eetc.) iin tthe ffreezer
compartment aas tthey mmay bburst.
Hints for storage of
frozen food
To obtain the best performance from
this appliance, you should:
•• make sure that the commercially
frozen foodstuffs were adequately
stored by the retailer;
• be sure that frozen foodstuffs are
transferred from the foodstore to the
freezer in the shortest possible time;
• not open the door frequently or
leave it open longer than absolutely
necessary.
• Once defrosted, food deteriorates
rapidly and cannot be refrozen.
• Do not exceed the storage period
indicated by the food manufacturer.
Page 35
remove all food;
defrost and clean the interior and all
accessories;
leave the door ajar to allow air to
circulate to prevent unpleasant smells.
Interior light
The light bulb inside the refrigerator
compartment can be reached as
shown in the figure.
If the light does not come on when
the door is opened, check that it is
screwed into place properly. If it still
does not light up, change the bulb.
The rating is shown on the light
bulb cover.
electrolux 35
Defrosting
Frost is automatically eliminated
from the evaporator of the refrigerator
compartment every time the motor
compressor stops, during normal use.
The defrost water drains out through a
trough into a special container at the
back of the appliance, over the motor
compressor, where it evaporates.
It iis iimportant tto pperiodically cclean
the ddefrost wwater ddrain hhole iin tthe
middle oof tthe rrefrigerator ccompartment
channel tto pprevent tthe wwater ffrom
overflowing aand ddripping oonto tthe ffood
inside. UUse tthe sspecial ccleaner
provided, wwhich yyou wwill ffind aalready
inserted iinto tthe ddrain hhole.
The freezer compartment, however, will
become progressively covered with
frost. This should be removed with a
plastic scraper, whenever the thickness
of the frost exceeds 4 mm. During this
operation it is not necessary to switch
off the power supply or to remove the
foodstuffs.
However, when the ice becomes very
thick on the inner liner, complete
defrosting should be carried out and it
D411
D037
Page 36
36
electrolux
is advisable to carry out this operation
when the appliance is empty.

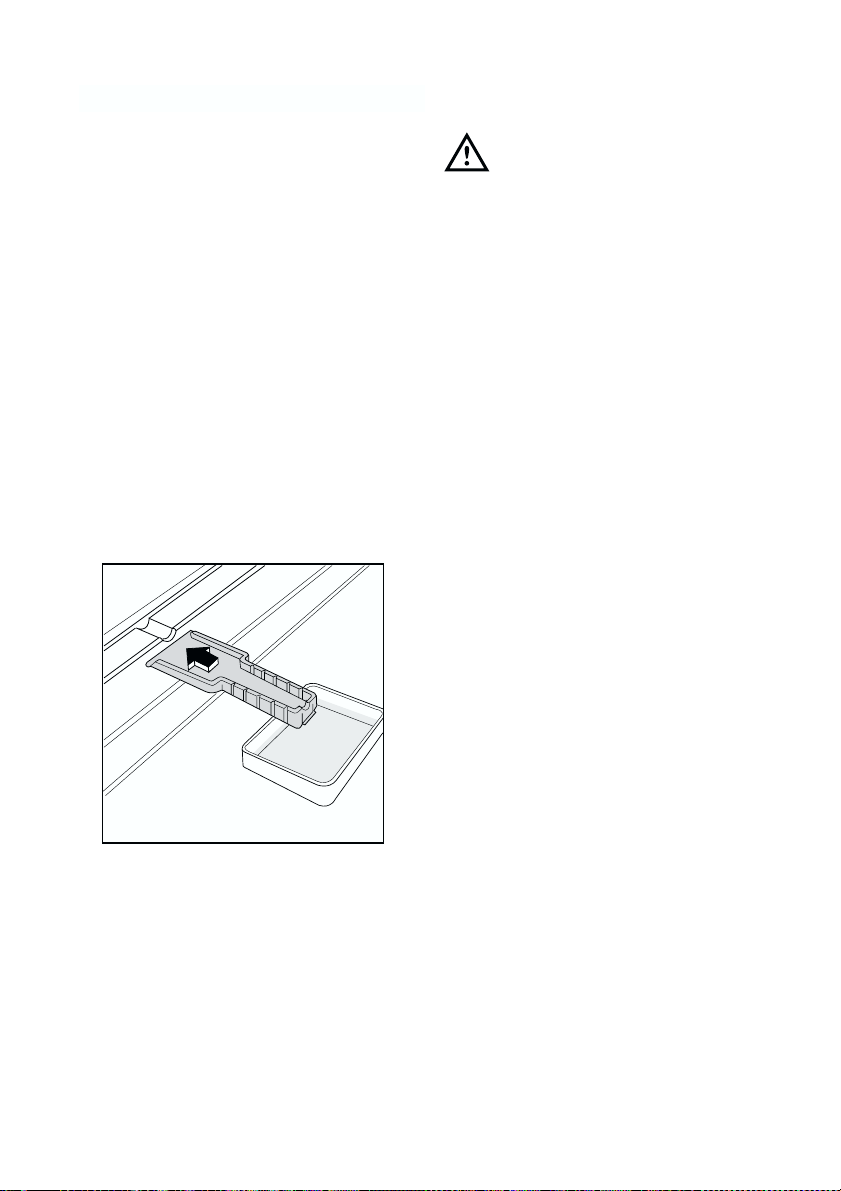

To carry out complete defrosting of the
freezer compartment proceed as
follows:
1. pull out the plug from the wall
socket or turn the thermostat knob
to the «O» setting;
2. remove any stored food, wrap it in
several layers of newspaper and put
it in a cool place;
3. leave the door open; insert the
plastic scraper in the appropriate
seating at the bottom centre,
placing a basin underneath to
collect the defrost water;
4. when defrosting is completed, dry
the interior thoroughly and refit the
plug;
5. keep the scraper for future use;
6. turn the thermostat knob back to
the required setting or replace the
plug in the power socket. After
letting the appliance run for at least
half an hour, replace the previously
removed food into the
compartment.
Important:
Never uuse ssharp mmetal ttools tto sscrape
off ffrost ffrom tthe eevaporator aas yyou
could ddamage iit.
Do nnot uuse aa mmaechanical ddevice oor
any aartificial mmeans tto sspeed uup tthe
thawing pprocess oother tthan tthose
recommended bby tthe mmanufacturer.
A ttemperature rrise oof tthe ffrozen ffood
packs, dduring ddefrosting, mmay sshorten
their ssafe sstorage llife.
CUSTOSERVICE AND
SPARE PARTS
If the appliance is not functioning
properly, check that:
• the plug is firmly in the wall socket
and the mains power switch is on;
• there is an electricity supply (find out
by plugging in another appliance);
• the thermostat knob is in the correct
position.
• If there are water drops on the
bottom of the cabinet, check that the
defrost water drain opening is not
obstructed (see “Defrosting” section).
• If your appliance is still not working
properly after making the above
checks, contact the nearest service
centre.
To obtain fast service, it is essential
that when you apply for it you specify the
model and serial number of your
appliance which can be found on the
guarantee certificate or on the rating
plate located inside the appliance, on
the bottom left-hand side.
D068
Page 37
electrolux 37
INSTALLATION
Location
The appliance should be installed
well away from sources of heat such as
radiators, boilers, direct sunlight etc.
Electrical connection
Before plugging in, ensure that the
voltage and frequency shown on the
serial number plate correspond to your
domestic power supply. Voltage can
vary by ±6% of the rated voltage.
For operation with different voltages, a
suitably sized auto-transformer must be
used.
The aappliance mmust bbe eearthed.
The power supply cable plug is provided
with a contact for this purpose.
If the domestic power supply socket is
not earthed, connect the appliance to a
separate earth in compliance with
current regulations, consulting a
specialist technician.
The MManufacturer ddeclines aall
responsibility iif tthe aabove ssafety
precautions aare nnot oobserved.
This appliance complies with the
following E.E.C. Directives:
- 887/308 EEEC
of 2/6/87 relative to radio
interference suppression.
- 773/23 EEEC
of 19.2.73 (Low Voltage
Directive) and subsequent
modifications;
- 889/336 EEEC
of 3.5.89
(Electromagnetic Compatibility
Directive) and subsequent
modifications.
ATTENTION!
It must be possible to disconnect
the appliance from the mains power
supply; the plug must therefore be
easily accessible after installation.

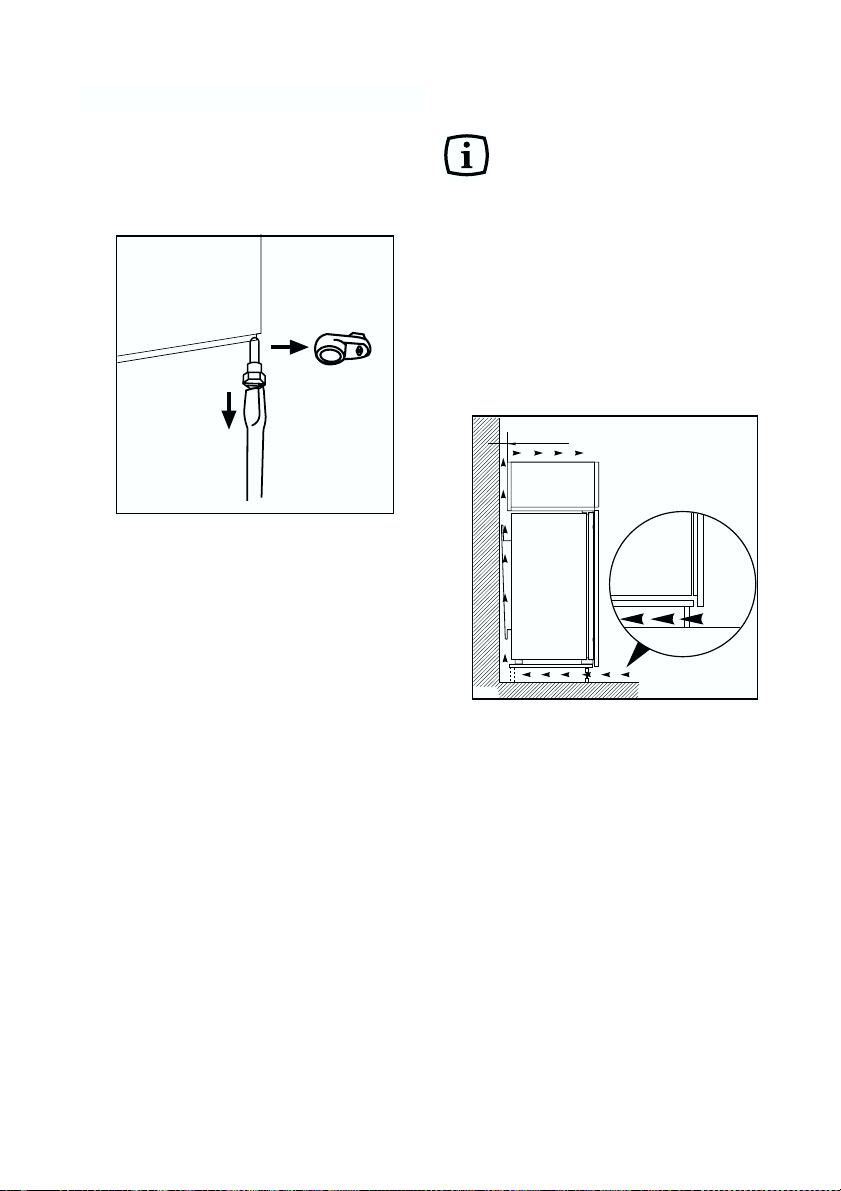

Door reversibility
The aappliance iis ssupplied wwith
the rright ddoor oopening. TTo cchange
the oopening ddirection oof tthe ddoor
proceed aas iin tthe ffollowing
instructions bbefore iinstalling iit.
1. Unscrew the upper pin and remove
the spacer
2. Remove the upper door
3. Unscrew the middle hinge and the
plugs and refit them on the opposite
side
4. Refit the upper door, the upper pin
and the spacer on the opposite
side.
Page 38
38
electrolux
Instructions for
totally built-in appliances
Building-in instructions
Dimensions oof hhousing
Height 1446 mm
Depth 550 mm
Width 560 mm
For safety reasons, minimum ventilation
must be as shown in Fig.
Attention: kkeep vventilation oopenings
clear oof oobstruction.
It is necessary that the niche is
provided with a ventilation conduct
having the following dimensions:
Depth 50 mm
Width 540 mm
5. Unscrew the lower pin and remove
the spacer and refit them on the
opposite side
50 mm
min.
200 cm
2
min.
2
200 cm
D567
Page 39
Apply joint the sealing strip as
shown in figure.
Fit the appliance in the niche by
making sure that it stands against the
interior surface of the unit on the side
where the door hinges of the
appliances are fitted. Insert the
appliance until the upper strip butts up
against the unit (1) and make sure that
the lower hinge is in line with the
surface of the unit (2).
Fasten the appliance with 4 screws
provided in the kit included with the
appliance. ( I = short) - (P = long).
electrolux 39
50
540
3
2
1
PR01
1
2
D023
D765
I
P
Page 40
40
electrolux
Apply covers (C-D) on joint cover
lugs and into hinge holes.
Snap vent grille (B) and hinge cover
(E) into position.
Separate parts Ha, Hb, Hc, Hd as
shown in the figure
Place guide (Ha) on the inside part
of the furniture door, up and down as
shown in the figure and mark the
position of external holes. After having
drilled holes, fix the guide with the
screws supplied.
Fix cover (Hc) on guide (Ha) until it
clips into place.
Open the appliance door and the
furniture door at 90°. Insert the small
square (Hb) into guide (Ha). Put
together the appliance door and the
furniture door and mark the holes as
indicated in the figure.
C
D
ca. 50 mm
90°
90°
2
1
m
m
E
B
Ha
Hb
Hc
Hd
PR266
ca. 50 mm
2
1
m
m
Ha
Hc
PR33
Page 41
Remove the brackets and mark a
distance of 8 mm from the outer edge
of the door where the nail must be
fitted (K).
Place the small square on the guide
again and fix it with the screws
supplied.
Should the lining up of the furniture
door be necessary, use the clearance
of slots.
At the end of operations, it is
necessary to check if the door of the
furniture closes properly.
8mm
Fix cover (Hd) on guide (Hb) until it
clips into place.
electrolux 41
Ha
PR167
Hb
8mm
K
Ha
PR168
Hb
Hb
Hd
PR167/1
Page 42
42
electrolux
EUROPEAN GUARANTEE
This appliance is guaranteed by Electrolux in each of the countries listed at the back of
this user manual, for the period specified in the appliance guarantee or otherwise by law.
If you move from one of these countries to another of the countries listed, the appliance
guarantee will move with you subject to the following qualifications:-
The appliance guarantee starts from the date you first purchased the appliance which will
be evidenced by production of a valid purchase document issued by the seller of the
appliance.
The appliance guarantee is for the same period and to the same extent for labour and
parts as exists in your new country of residence for this particular model or range of
appliances.
The appliance guarantee is personal to the original purchaser of the appliance and cannot
be transferred to another user.
The appliance is installed and used in accordance with instructions issued by Electrolux
and is only used within the home, i.e. is not used for commercial purposes.
The appliance is installed in accordance with all relevant regulations in force within your
new country of residence.
The provisions of this European Guarantee do not affect any of the rights granted to you
by law.
Page 43
electrolux 43
Suomi
www.electrolux.fi
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlaba caddesi no : 35 Taksim stanbul
+7 095 937 7837
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
eská republika
+420 2 61 12 61 12
Bud jovická 3, Praha 4, 140 21
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas
+30 23 10 56 19 70
4, Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
+370 5 2780609
Verki 29, LT-09108 Vilnius
Luxembourg
+35 2 42 43 13 01
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Electrolux Ljubljana d.o.o., Gerbi eva 98, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebi e SK, Seberíniho 1, 821 03 Bratislava
www.electrolux.com
ě
á
ŏ
ŝ
www.electrolux.fr
È
129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
ģ
ě
Россия
Page 44
Page 45
Page 46
Page 47
Page 48
2223 147-53-00 05072007
wwwwww..eelleeccttrroolluuxx..ccoomm
www.juno-eelectrolux.de
Loading...
