Motorinis kultivatorius FT 3540 B (MEPPY 3.7)
Maksimalus darbinis plotis 40 cm
Motorinis kultivatorius:
Instrukcija yra neatsiejama produkto dalis.
Išsaugokite ją tolimesniam naudojimui.
Naudojimosi instrukcija
ELECTROLUX OUTDOOR PRODUCTS
Via Unione, 2/4 – 20015
Parabiago (MI) – Italija
Ateities pl. 77c, Kaunas
Gam. data: žr. serijinį nr.
Kita: skaityti naudojimosi instrukciją
FT 3540 B
(MEPPY 3.7)
Gamintojas:
Importuotojas:
UAB “Electrolux”
tel. 8-37 308600
Ačiū, kad pasirinkote mūsų motorinį kultivatorių. Mes esame tikri, kad Jūs būsite patenkinti
mūsų produkto kokybe. Prašome atidžiai perskaityti šį vadovą, kuris Jus informuos apie teisingą
naudojimąsi šiuo prietaisu ir apie saugos taisykles.
Dėmesio! Prieš pradėdami naudotis prietaisu, perskaitykite naudojimosi
instrukciją.
Pašaliniai turi pasitraukti iš pavojingos zonos!
Dėmesio! Besisukantis pjovimo įtaisas!
Nuodingų dujų įkvėpimo pavojaus galimybė! Prietaiso negalima naudoti
uždarose bei blogai vėdinamose patalpose.
Sprogimo pavojus! Negalima papildyti degalų, kai variklis užvestas.
Dėmesio! Paviršius įkaitęs.
Dėmesio! Prieš pradedant kokius nors priežiūros darbus, reikia išjungti
variklį ir atjungti uždegimo žvakės antgalį.
2
A
B
Aprašymas (pradžia 7 psl.)
1 Sankabos rankena
2 Rankenos
3 Start/Stop (įjungimo/išjungimo) jungiklis
4 Gylio reguliavimo strypas
5 Apsauginis gaubtas
6 Rotacinė freza
7 Pavarų dėžės filtro kamštis
8 Pavarų dėžės alyvos išleidimo varžtas
9 Reduktorius
Surinkimas (pradžia 7 psl.)
Montažas: rankenos – gylio reguliavimo strypas – ratukas – akceleratoriaus rankenėlė –
išjungimo mygtukas
Rankenos (2): Rankenų plokštę (15) įstumkite į rėmą (19) ir pritvirtinkite keturiais
varžtais, poveržlėmis ir veržlėmis (20). Dabar reikia abi rankenas (2) įkišti į
rankenų plokštę ir pritvirtinti varžtais, poveržlėmis bei sparnuotaisiais varžtais
(21).
Gylio reguliavimo strypas (4): Gylio reguliavimo strypą įstumkite į rėme esantį laikiklį
(19) ir pritvirtinkite kaiščiu (22) ir užfiksuokite vielokaiščiu.
Ratukas (10): Ratuko ašį (23) įstumkite į rėmą (19) ir pritvirtinkite varžtu, poveržle ir
veržle (24). Įkiškite kaištį (25) ir užfiksuokite vielokaiščiu.
Akceleratoriaus rankenėlė (reguliatorius) (18): Ši dalis taikoma tik keturtakčiams
varikliams. Varžtu ir veržle (26) pritvirtinkite reguliatorių prie rankenų (2).
Įjungimo/išjungimo mygtukas (3): Ši dalis galioja tik dvitakčiams varikliams –
įžeminimo laidų (32) galus įveskite į mygtuko tvirtinimo vietas.
10 Transportavimo ratukas
11 Uždegimo žvakė
12 Variklio starterio rankenėlė
13 Kuro bakas
14 Variklis
15 Rankenų plokštė
16 Variklio alyvos įpylimo angos kamštis
17 Variklio alyvos išleidimo varžtas
18 Akceleratorius
C
D
E
F

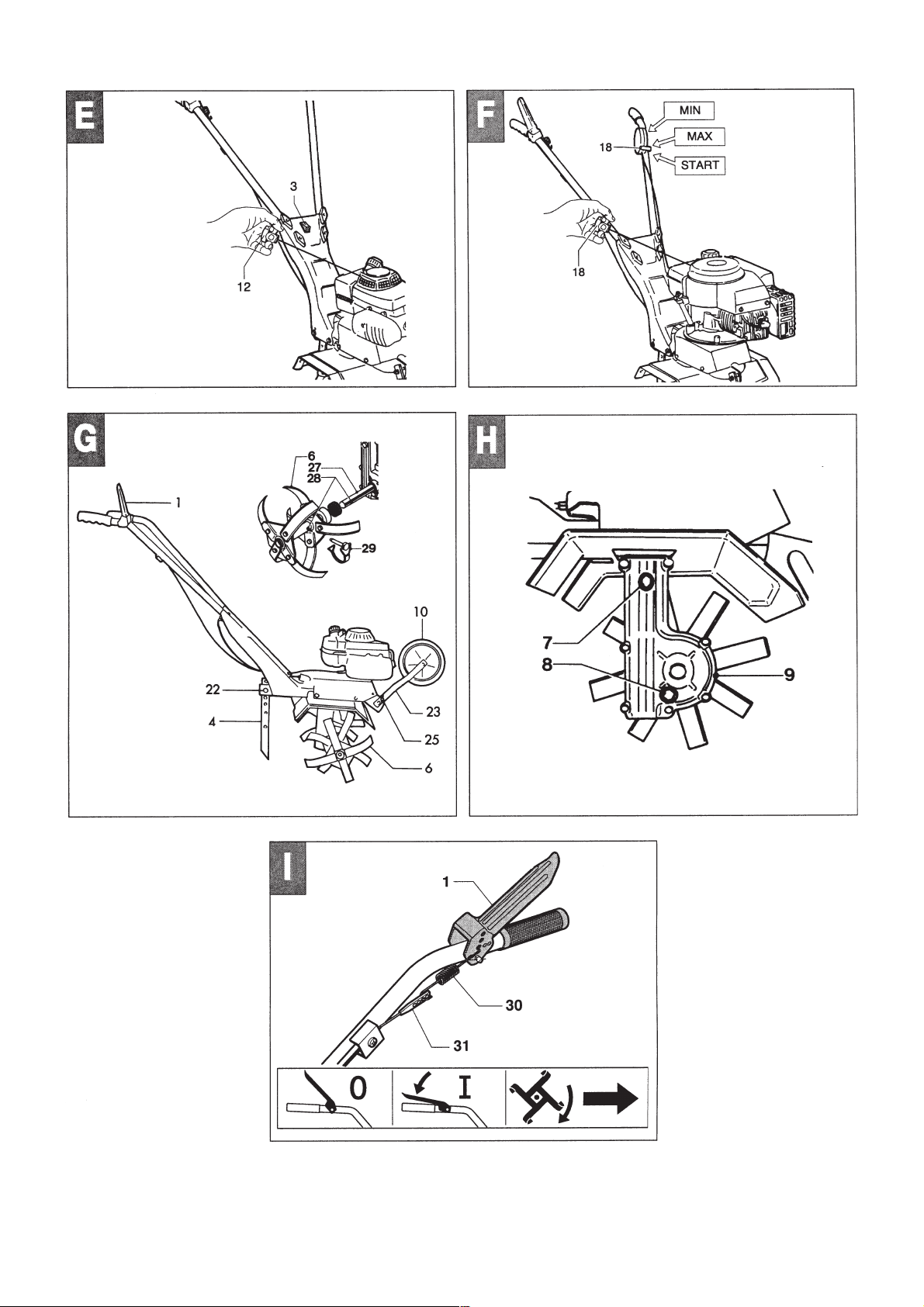

Veikimo būdas (pradžia 7 psl.)
Prieš pradėdami dirbti, patikrinkite, ar ant pievos, dirvos nėra pašalinių objektų.
Naudojantis prietaisą žmogus darbo teritorijoje atsako už kitus.
(pradžia 7 psl.)
Variklio paruošimas
Norint paruošti variklį, reikia atkreipti dėmesį į variklio gamintojo nuorodas.
(pradžia 8 psl.)
Variklio užvedimas
Paruošę prietaisą darbui, galite užvesti variklį:
1) Dvitaktis motoras: Jungiklį (3) nustatykite ties “START” padėtimi, taip bus galima
užvesti variklį.
1.a) Paimkite variklio starterio rankenėlę (12) ir nestipriai ją patraukite, kol, veikiant
kompresijai, pajusite lengvą pasipriešinimą. Atleiskite rankenėlę, o po to vėl ją stipriai
patraukite.
(pradžia 8 psl.)
2) Keturtaktis variklis:
2.a) Varikliai su oro sklende:
Modeliai su akceleratoriumi: jei variklis šaltas, akceleratoriaus rankeną (18) nustatykite į
padėtį “START”.
2.b) Varikliai su degalų užpildymo sistema:
3 arba 4 kartus paspauskite ant karbiuratoriaus esančią benzino pasiurbimo pompą;
modeliai su akceleratoriumi: akceleratoriaus rankeną (18) nustatykite į padėtį “MAX”.
3
G
2.c) paimkite variklio starterio rankenėlę (12) ir nestipriai ją patraukite, kol, kompresijai
veikiant, pajusite lengvą pasipriešinimą. Atleiskite rankenėlę, o po to vėl ją stipriai
patraukite.
Daugiau informacijos rasite variklio naudojimosi instrukcijoje.
(pradžia 8 psl.)
Prieš užvesdami prietaisą:
- nustatykite gylio reguliavimo strypą (4) pagal dirvos ypatumus ir norimą apdirbimo
gylį. Todėl įkiškite kaištį (22) į vieną iš gylio reguliavimo strypo skylių ir užfiksuokite
vielokaiščiu.
- Transportavimo ratuką (10) pakelkite į viršų. Todėl ratuko ašį (23) įkiškite į viršutinę
skylę, pritvirtinkite kaiščiu (25) ir užfiksuokite vielokaiščiu.
Kai variklis įjungtas: sankabos rankeną (1) prispauskite prie rankenos, taip įjungsite
kultivatoriaus rotacinę frezą. Kai dirbate motoriniu kultivatoriumi, turite laikyti nuspaudę
sankabos rankeną.
Kai tik ją paleisite, frezos sustos. Slankiodami gylio reguliavimo strypą, galite nustatyti
apdirbimo gylį ir kultivatoriaus judėjimą pirmyn.
Variklio išjungimas:
- Jei variklis dvitaktis, nustatykite išjungimo jungiklį į padėtį “STOP”.
- Jei variklis keturtaktis, nustatykite akceleratoriaus rankeną į padėtį “STOP”.
Kaip sumontuoti rotacinę frezą. (6) Rotacinę frezą užmaukite ant veleno (27) taip, kad
abi skylės (28) sutaptų. Tada įkiškite kaištį (29) ir užfiksuokite su kaiščio spyruokle.
SAUGUMO NUORODOS
Nurodymas
a) Jaunesni nei 16 metų ir su prietaiso
naudojimosi instrukcija nesusipažinę asmenys
jo naudoti negali.
b) Besinaudojantis prietaisu asmuo darbo
teritorijoje atsako už pašalinius asmenis. Kai
prietaisas įjungtas, vaikai ir naminiai gyvūnai
turi būti laikomi atokiai.
c) Prietaisą galima naudoti tik dirvos
apdirbimui. Negalima jo naudoti kitiems
tikslams (pvz. pjaustyti šakas arba šaknis).
d) Dirbkite tik esant pakankamam
apšviestumui.
e) Prieš pradėdami dirbti, iš dirvos pašalinkite
pašalinius objektus. Dirbdami stebėkite, ar
neliko kokių nors pašalinių objektų.
Paruošimas/veikimo būdas
a) Dirbdami avėkite tvirtus batus ir ilgas
kelnes.
b) Prieš pradėdami dirbti patikrinkite, ar
rotacinės frezos yra gerai pritvirtintos. Jei
pastebėsite defektus, iš karto pataisykite.
c) Užvesdami variklį, nekelkite prietaiso.
d) Turite išjungti variklį ir nuimti uždegimo
žvakės antgalį prieš:
- Pašalindami apsauginius įrenginius.
- Transportuodami, perkeldami arba
paimdami prietaisą iš darbo teritorijos.
- Atlikdami remonto ir valymo darbus.
- Liesdami rotacines frezas.
- Palikdami prietaisą be priežiūros.
Išjungus variklį, rotacinės frezos dar kurį laiką
sukasi.
e) Dėmesio! Kuras gali lengvai užsidegti:
- Laikykite kurą tik jam skirtuose kanistruose.
- Baką pildykite tik atvirame ore ir jokiu būdu
tai darydami nerūkykite.
- Prieš užvesdami variklį, baką visiškai
užpildykite. Kai variklis įjungtas ar dar šiltas,
niekada neatidarykite bako dangtelio ir
nepildykite benzino.
- Jei išpylėte benziną, niekada nebandykite
užvesti variklio. Pastatykite prietaisą kitoje
vietoje ir venkite galimo ugnies židinio tol, kol
benzinas išgaruos.
- Stipriai užsukite bako dangtelį.
f) Prietaisai su vidaus degimo varikliu, siekiant
išvengti apsinuodijimo pavojaus, negali būti
užvedami uždarose patalpose.
4
g) Rankenos palaiko saugų atstumą, jo
negalima sumažinti. Dirbant galima tik eiti, o
ne bėgti.
h) Jei dirbate šlaituose ar pakalnėse, turite
imtis ypatingų atsargumo priemonių:
- Avėkite neslystančius batus.
- Būkite atsargūs žengdami.
- Dirbdami eikite aplink kalvą, palaipsniui
kildami į viršų, o ne į kalną ar pakalniui.
- Keisdami eigos kryptį, būkite labai atsargūs.
- Nedirbkite pernelyg stačiuose šlaituose.
i) Prietaiso negalima naudoti, jei apsauginiai
gaubtai sugadinti, arba kai neteisingai
įmontuoti apsaugos įrenginiai.
j) Saugumo sumetimais variklio apsisukimų
skaičius negali viršyti gaminio lentelėje
pateiktų duomenų.
k) Atsargiai ir pagal naudojimosi instrukcijos
nuorodas užveskite variklį. Kai variklis įjungtas,
jokiu būdu nesilieskite prie jundančių dalių.
Priežiūra ir išjungimas
a) Visos veržlės, sraigtai ir varžtai visada turi
būti gerai priveržti, tik tuomet Jūs dirbsite
laikydamiesi atsargumo nuorodų.
b) Niekada nestatykite prietaiso (kai jo bakas
užpildytas karu) tokiose vietose, kur kuro garai
galėtų patekti prie atviros ugnies šaltinio ar
kibirkščių.
c) Leiskite varikliui atvėsti, ir tik po to
pastatykite jį patalpoje.
d) Variklyje, duslintuve ir akumuliatorių
baterijos tvirtinimo skyriuje neturi būti žolės,
lapų ir pernelyg daug tepalo, taip sumažės
gaisro pavojaus rizika.
e) Laikantis atsargumo priemonių, reikia
nedelsiant pakeisti susidėvėjusias arba
pažeistas detales.
f) Jei prieš žiemą išpilsite iš bako benziną,
darykite tai atvirame ore.
g) Pagal instrukciją sumontuokite frezos peilius
ir naudokite tik tokius peilius, kurie pažymėti
gamintojo ar tiekėjo ženklu ar pavadinimu ir
referenciniu numeriu.
h) Keisdami rotoriaus peilius, naudokite
apsaugines pirštines, taip apsaugosite rankas.
TECHNINIS APTARNAVIMAS IR PRIEŽIŪRA
Dėmesio! Prieš atlikdami techninius darbus išjunkite variklį ir nuimkite
uždegimo žvakės antgalį.
- Kartkartėmis patikrinkite, ar varžtai ir veržlės gerai pritvirtinti.
- Variklis: Apie variklio techninę priežiūrą sužinosite iš variklio gamintojo naudojimosi
instrukcijos.
(pradžia 8 psl.)
H
I
- Reduktorius (9): Šis prietaisas turi apie 0,140 kg SAE 120/140 rūšies tepalo. Tepalo
kiekį galima patikrinti per filtro kamštį (7). Po 60 darbo šiuo prietaisu valandų reikia
keisti tepalą. Tam panaudokite atitinkamą alyvos išleidimo varžtą (8) ir filtro kamštį (7).
· Jei techninė priežiūra nebus tinkamai atlikta arba laiku nebus pakeistas tepalas, tai
dėl to atsiradę gedimai nebus pašalinti garantine tvarka.
(pradžia 8 psl.)
- Sankabos rankena (1): Kai sankabos lynas yra pernelyg laisvas ir neleidžia dirželiui
sukibti su skriemuliu, tada reikia įkišti spyruoklės kablį (30) į kurią nors tolimesnę
plokštės (31) skylę.
5
GARANTIJOS SERTIFIKATAS
Mes, gamintojai, savo prekėms suteikiame 12 mėnesių garantiją po pirkimo datos.
Nuomojamiems prietaisams garantija negalioja.
Mes, gamintojai, užtikriname, kad visos originalios detalės, kurios buvo tvarkingai naudojamos ir
techniškai prižiūrimos (jei prietaisas naudojamas komerciniams tikslams, ši taisyklė negalioja)
bus pakeistos, jei po neginčytino techniko įvertinimo išaiškės gaminimo defektai.
ši garantija negalioja šioms dalims:
- Vidaus degimo variklių detalėms (žr. atitinkamą variklio gamintojo garantiją).
- Dalims, kurios natūraliai arba aplaidžiai elgiantis su prietaisu (techniškai jo neprižiūrint)
susidėvėjo, pvz. frezos peiliai, pavaros diržas.
- Dalys, kurios buvo sugadintos montuojant ar naudojantis prietaisu ne pagal šios naudojimosi
instrukcijos nuorodas.
Savaime suprantama, kad garantija negalios tuo atveju, jei be gamintojo sutikimo bus padaryti
kokie nors prietaiso pakeitimai arba bus įdėtos neoriginalios dalys.
Mes, gamintojai, atmetame bet kokią civilinės teisės atsakomybę, jei prietaisas bus naudojamas
ne pagal paskirtį arba tai prieštaraus naudojimosi instrukcijoje pateiktoms nuorodoms.
Garantija bus suteikiama tik tuo atveju, jei prašymas bus pateiktas įgaliotame klientų
aptarnavimo centre, pateikiant užpildytą garantijos kortelę.
Visas darbo užmokesčio bei siuntimo išlaidas taip pat ir pervežimo metu atsiradusius defektus
ar nuostolius apmoka naudotojas. Tai galioja ir galimoms valymo, reguliavimo bei techninės
priežiūros išlaidoms.
Mes Jums patariame, įsigijus prekę iš karto patikrinti, ar prietaisas yra nesugadintas.
Be to, prieš pradėdamas dirbti su šiuo prietaisu, naudotojas turi atidžiai perskaityti
naudojimosi instrukciją.
Kiekvieną kartą užsakant atsargines dalis, reikia nurodyti prietaiso modelį, pagaminimo metus ir
produkto identifikacinį numerį.
GARANTIJA VIDAUS DEGIMO VARIKLIAMS
Jūsų prietaise įmontuoto vidaus degimo variklio ir atitinkamų dalių garantiją suteikia variklio
gamintojas pagal pridėtoje instrukcijoje pateiktus duomenis.
Svarbu: galima naudoti tik originalias atsargines dalis!
Dėmesio: jei užsakote lakuotas atsargines dalis, reikia nurodyti spalvą.
6
789
EB ATITIKIMO DEKLARACIJA
ELECTROLUX OUTDOOR PRODUCTS
Via Unione, 2/4 – 20015 Parabiago (MI) – Italija
(Electrolux girių ir parkų produktų skyrius)
pareiškia, prisiimdamas atsakomybę, kad šis prietaisas: motorinis kultivatorius su vidaus
degimo varikliu:
Modelis – Serijos Nr.: Modelis: žr. originalą
Serijos Nr.: žr. originalą
Gaminio Nr.: žr. originalą
Prietaisas atitinka šių direktyvų reikalavimus:
98/37/EEC – 89/336/EEC – 2000/14/EEC – 81/1051/EEC
Prietaisas buvo pagamintas pagal šias normas:
EN709:1995 – EN ISO 14982:1998 – EN ISO 3744 – EN 1033/1
Pagaminta:
Via Unione, 2/4 – 20015 Parabiago (MI) – Italija
Electrolux girių ir parkų produktų skyrius
Darbo prietaisas: 4/6 dalių rotacinė freza, kiekviena dalis turi 4 peilius.
10
11
Electrolux grupės gaminys. Pasirinkimas Nr.1 pasaulyje.
Electrolux grupė yra didžiausias pasaulyje elektrinių prietaisų, skirtų naudoti virtuvėje ir buityje bei
motorinių produktų, skirtų girių ir parkų priežiūrai, gamintojas. Kiekvienais metais Electrolux grupė
150 pasaulio šalių parduoda maždaug 55 milijonus gaminių (tokių kaip šaldytuvai, skalbimo mašinos,
dulkių siurbliai, grandininiai pjūklai ir vejapjovės), kurių vertė siekia 14 milijardų JAV dolerių.
Loading...
