Electrolux FSU1, FSU3, FSU2 User Manual
PROFESSIONAL LAUNDRY

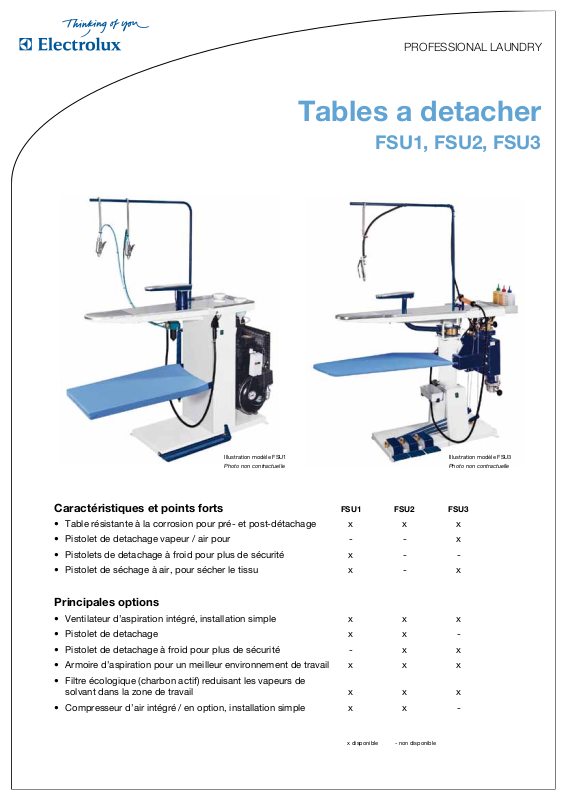

Tables a detacher
FSU1, FSU2, FSU3
Illustration modèle FSU1
Photo non contractuelle Photo non contractuelle
Illustration modèle FSU3
Caractéristiques et points forts FSU1 FSU2 FSU3
• Table résistante à la corrosion pour pré- et post-détachage x x x
• Pistolet de detachage vapeur / air pour - - x
• Pistolets de detachage à froid pour plus de sécurité x - -
• Pistolet de séchage à air, pour sécher le tissu x - x
Principales options
• Ventilateur d’aspiration intégré, installation simple x x x
• Pistolet de detachage x x -
• Pistolet de detachage à froid pour plus de sécurité - x x
• Armoire d’aspiration pour un meilleur environnement de travail x x x
• Filtre écologique (charbon actif) reduisant les vapeurs de
solvant dans la zone de travail x x x
• Compresseur d’air intégré / en option, installation simple x x -
x disponible - non disponible
Raccordement électrique FSU1 FSU2 FSU3
Tension
208-240V 1 AC 50/60 Hz kW 0.25* 0.25*** 0.25***
230/400-415V/3V 3N 50/60 Hz kW 1.75** 1.75** -
Raccord vapeur, air et aspiration
Vapeur DN - - 15
Pression vapeur kPa - - 400-500
Consommation vapeur kg/h - - 5-10
Condensats DN - - 15
Air comprimé DN 6 - 8
Pression d’air kPa 500-700 - 500
Consommation d’air l/min 100-200 - 100-150
Évacuation de l’aspiration*** mm Ø100 - Ø100
Vidange du réservoir DN - - 15
Aspiration centrale mm - - Ø70
Consommation d’air d’aspiration m
Dépression d’aspiration mm H
3
/h - - 150
O - - 140
2
Poids
net, kg 40 30 70
avec caisse, kg 70 60 100
emballé pour exportation, kg 100 90 130
Dimensions en mm
A Largeur 1440 1440 1440
B Profondeur 700 700 420
C Hauteur 1650 - D 920 920 920
E 420 420 900
F 520 520 -
1 Raccordement électrique
2 Raccordement vapeur
3 Condensat
4 Raccord d’air
5 Sortie d’aspiration
* Sans compresseur
** Avec compresseur
*** Avec aspiration
4
1
Vue de droite
C
2
3
D
5
B A
E
5258
Vue de face
FSU1
1
C
D
Vue de face
5
F
A
FSU3
4
B
5259
Vue de dessus
www.electrolux.com/laundrysystems
Share more of our thinking at www.electrolux.com
Art. No. 438913463/2010.03.17
Sous réserve de modifications sans préavis.
