FAVORIT 80870

Notice d’utilisation Lavevaisselle

automatique

2

1

Chère cliente, cher client

Nous vous remercions d'avoir choisi un de nos produits.
Tout au long de son utilisation, vous ferez l'expérience d'une combinaison par
faite entre design fonctionnel et technologie d'avantgarde.
Sa fabrication est basée sur les standards les plus élevés de l'excellence. Votre
appareil a été ainsi conçu pour vous fournir les meilleures performances tout en
respectant les aspects environnementaux et d'économie d'énergie.
Nous vous conseillons de lire attentivement cette notice d'utilisation et de la
conserver à proximité pour une utilisation optimale.
Pensez également à la transmettre au prochain utilisateur.
Nous vous souhaitons beaucoup de plaisir avec votre appareil A.E.G. Electrolux.

Les symboles suivants sont utilisés dans ce manuel:
Informations importantes pour votre sécurité et pour éviter

3 Informations générales et conseils

d’abîmer l’appareil.

2 Informations écologiques

Sommaire

Notice d'utilisation 5

Sécurité 5

Vue d’ensemble de l’appareil 6

Bandeau de commande 7

Première mise en service – Réglage de la langue 8

Panneau multifonctionnel 9

Modalités d’utilisation 10

Aperçu des menus 10
Adaptation d’une option/d’un paramétrage 11

Avant la première mise en service 12

Réglage de l’adoucisseur d’eau 12
Verser le sel spécial 14
Verser le produit de rinçage 15
Réglage du signal sonore 17

Utilisation au quotidien 18

Disposition des couverts et de la vaisselle 18
Régler la hauteur du panier supérieur 24
Verser le produit vaisselle 24
Utilisation de produits vaisselle 3 en 1 26
Sélection d’un programme de lavage (tableau des programmes) 28
Démarrer le programme de lavage 31
Réglage du départ différé 32
Mettre l’appareil hors tension 33

Entretien et nettoyage 34

3Sommaire

Que faire, si … 36

Rétablir la langue originale 36
Réparer soimême des dysfonctionnements mineurs 36
Si le lavage n’est pas satisfaisant 39

Protection de l’environnement 40

Caractéristiques techniques 40

Remarques destinées aux organismes de contrôle 41

Sommaire4

Instructions de montage et de raccordement 42

Consignes de sécurité pour l’installateur 42

Installation du lavevaisselle 42

Branchement du lavevaisselle 43

Garantie/Si vous devez nous contacter 46

Garantie 46
Si vous devez nous contacter 46

Service aprèsvente 51

Notice d'utilisation

1 Sécurité

Avant la première mise en service

• Veuillez respecter les “Instructions d’installation et de raccordement”

Utilisation réglementaire

• Le lavevaisselle est uniquement destiné à un usage domestique.

• Il est interdit de procéder à des transformations ou à modifications sur l’appa

reil.

• Utilisez uniquement des sels spéciaux, des produits vaisselle ou de rinçage
adaptés à un lavevaisselle domestique.

• Ne versez pas de solvant dans le lavevaisselle. Danger d’explosion !

Mesures de sécurité pour les enfants

• Eloignez les enfants des éléments d’emballage. Danger d’étouffement !

• Les enfants ne sont souvent pas conscients des dangers qu’ils encourent en

manipulant les appareils électriques. Surveillez les enfants se trouvant à proxi
mité d’un lavelinge.

• Assurezvous qu’aucun enfant ou un petit animal domestique ne grimpe dans
le lavelinge. Danger de mort !

• Les produits vaisselle peuvent provoquer des brûlures dans les yeux, la bouche
et la gorge. Danger de mort ! Observez les consignes de sécurité des fabricants
de produits vaisselle et de rinçage.

• L’eau du lavevaisselle n’est pas de l’eau potable. Danger de brûlure !

5Notice d'utilisation

Consignes générales de sécurité

• Les réparations du lavevaisselle sont du ressort exclusif de spécialistes agréés.

• En cas d’arrêt du fonctionnement, mettez l’appareil hors tension et fermez le robinet d’ar

rivéé d’eau.

• Ne tirez jamais sur le câble d’alimentation pour débrancher l’appareil, mais saisissezle au
niveau de la prise.

• Veillez à ce que la porte du lavevaisselle soit toujours fermée sauf pour placer ou retirer la
vaisselle. Vous éviterez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse.

• Ne vous asseyez pas ou ne vous appuyez pas sur la porte ouverte.

• Si le lavevaisselle est installé dans une pièce où il risque de geler, débranchez le tuyau

d’alimentation d’eau du robinet d’arrivée d’eau après chaque lavage.

Vue d’ensemble de l’appareil6

Vue d’ensemble de l’appareil

Bras d’aspersion
plafond

Bras d’aspersion du panier supér
ieur et bras d’aspersion inférieur

Réglage du degré
de dureté de l’eau

Distributeur de
sel spécial

Distributeur de
produit vaisselle

Distributeur de
produit de rinçage

Plaque signalétique

Filtres

Eclairage intérieur

1 Ce lavevaisselle est doté d’un éclairage intérieur qui s’allume lors de l’ouverture

de la porte et s’éteint lors de la fermeture de celleci.
Lampe intérieure à diode de CLASSE 1 conformément à la norme EN 608251:
1994 + A1:2002 + A2:2001
Si l’ampoule est défectuese, faitesla remplacer par le Service Aprèsvente.

Bandeau de commande

Touches de direction

7Bandeau de commande

Panneau multifonctionnel

Touche

MARCHE/ARRET

Fonction des touches

MARCHE/AR

RET

Touches de di

rection

OPTION – Passage d’un programme de menus aux options de menus

RESET – Arrêt d’un programme en cours

OK/START – Dans le programme des menus : sélection et démarrage d’un programme.

Touche OPTION

Touche RESET

– Allumer/éteindre l’appareil

– Sélection dans un menu
– Sélection d’une valeur lors de la modification d’options ou de réglages

– Au cours d’un programme : brève permutation d’affichage de la ligne de tex

te du panneau multifonctionnel entre l’indication du cycle d’un programme
et le programme de lavage

– Pour les options et les réglages : arrêt du réglage
– Passage d’options de menus au programme des menus
– Passage des réglages d’un sousmenu aux options de menus

– Permutation de REGLAGES... (menu Options) aux réglages d’un sousmenu
– Dans les options de menus : début et fin d’un réglage

Touche

OK/START

Première mise en service – Réglage de la langue8

Première mise en service – Réglage de la langue

1. Appuyez sur la touche MARCHE/ARRET.
Le panneau multifonctionnel affiche

d’abord le message HELLO.
Lorsque l’appareil est prêt, le message LAN
GUAGE ENGLISH s’affiche et le mot ENGLISH clignote.

2. A l’aide de la touche de direction
( ou ), sélectionnez la langue souhaitée.

3. Appuyez sur la touche OK/START.
L’affichage du panneau multifonctionnel

s’effectue dans la langue désirée. Le pan
neau multifonctionnel affiche le message
CHOISIR PROGRAMME.

3 Pour modifier ultérieurement de langue, reportezvous au chapitre ”Rétablir la

langue”.

3 Pour modifier l’éclairage du panneau multifonctionnel et changer les réglages

de la LUMINOSITE et du CONTRASTE

1

, voir le chapitre ”Modalités d’utilisation”.

1. non disponible sur tous les modèles

Panneau multifonctionnel

Barre d’infos

Ligne de texte

Ligne des symboles

La barre d’infos comporte une ligne d’éléments lumineux divisés en deux par
ties : la partie gauche se réfère au programme des menus, la partie droite se ré
fère aux options de menus.

• Le programme des Menus et les Options permettent de visualiser quelle est

votre position actuelle dans un menu (l’élément lumineux correspondant cli
gnote).

• Au cours d’un programme, la barre d’infos a la fonction d’affichage du dérou

lement du programme. Elle permet de visualiser les cycles du programme res
tants (y compris le cycle en cours).

La ligne de texte indique, dans le programme des menus, la désignation du pro
gramme sélectionné et la durée restante en minutes avant la fin du programme.

• Le menu Options affiche la désignation de l’option ou du réglage ainsi que la

valeur sélectionnée en cours.

• Au cours d’un programme de lavage, la ligne de texte permet de visualiser la

désignation du cycle actuel du programme ainsi que la durée restante prévue
avant de parvenir à la fin du programme de lavage.
La touche OPTION permet de visualiser brièvement la désignation du cycle du
programme de lavage en cours.

• En cas de dysfonctionnement, un message d’aide s’affiche.
La signification des symboles situés sur la ligne des symboles est la suivante :

9Panneau multifonctionnel

– Option DEPART DIFFERE activée

– La sélection de ce programme permet un nettoyage hygiénique de biberons par exem

ple

– Option 3 EN 1 active
– Désactivation de la signalisation sonore, il n’y a pas de signaux sonores (réglage du VO

LUME SONORE)

Modalités d’utilisation10

Modalités d’utilisation

Vous trouverez dans ce chapitre les informations essentielles pour vous permet
tre d’utiliser votre lavevaisselle. Nous vous recommandons par conséquent de le
lire attentivement.

Aperçu des menus

Programme des menus

AUTOMATIQUE

30 MINUTES

70° INTENSIF

65° NORMAL

ECONOMIQUE

50° NORMAL

45° VERRE

PRELAVAGE

Touche

OPTION

Options de menus

DEPART DIFFERE

3EN1

REGLAGES...

Touche

OK/START

LANGUE

DURETE EAU

PROD. RINCAGE

VOLUME SONORE

LUMINOSITE

CONTRASTE

1. non disponible sur tous les modèles

1

Programme Menus

• Le programme des Menus s’affiche dès que l’appareil est allumé.

• Sélectionnez alors un programme de lavage à l’aide des touches de direction ( ou ).

La barre d’infos indique chaque position du menu dans laquelle vous vous trouvez.

• Pour aller au menu Options, utilisez la touche OPTION.

Menu Options

• Pour aller aux options souhaitées, utilisez les touches de direction

( ou ). La barre d’infos indique dans quelle position du menu vous vous trouvez.

• pour l’option DEPART DIFFERE, voir le chapitre ”Réglage du départ différé“ ; pour l’option

3 EN 1, voir le chapitre ”Avant la première mise en service”.

• Dans le menu REGLAGES, utilisez la touche OK/START pour passer au sousmenu Régla

ges.

11Modalités d’utilisation

Réglage des sousmenus

Pour effectuer le réglage souhaité utilisez les touches de direction ( ou ). La
barre d’infos indique chaque position du sousmenu à laquelle vous vous
trouvez

• LANGUE

Pour régler la langue de la ligne de texte, voir chapitre “Retablir la langue”.

• DURETE DE L’EAU

Réglage automatique du degré de dureté de l’eau (plage de valeurs 1 à 10).

• PRODUIT DE RINCAGE

Lorsque l’option 3 EN 1 est activée : mettez le distributeur de produit de rinça
ge sous/hors tension.
Lorsque l’option 3 EN 1 est désactivée : le distributeur de produit de rinçage
est systématiquement sous tension, même si le PRODUIT DE RINCAGE est sur
OFF.

• VOLUME SONORE

Réglage du niveau sonore des signaux (plage de valeurs 0 à 5 ; la valeur 0 si
gnifie que les signaux sonores sont désactivés.

• LUMINOSITE

Réglage de la luminosité du panneau multifonctionnel (plage de valeurs 1 à

10).

• CONTRASTE

Réglage du contraste du panneau multifonctionnel (plage de valeurs 1 à 10).

1

Adaptation d’une option/d’un paramétrage

1. Pour modifier une option ou un réglage.

2. Appuyez sur la touche OK/START. La valeur en cours clignote.

3. A l’aide de la touche de direction ( ou ), sélectionnez la valeur souhaitée.

4. Appuyez sur la touche OK/START. La valeur nouvellement sélectionnée clignote.

5. A l’aide de la touche de direction ( ou ), vous pouvez sélectionner une autre

option ou d’autres réglages.

3 La touche OPTION permet d’intégrer une valeur sélectionnée. La première valeur

sélectionnée dans le menu Options/Réglages s’affiche sur le panneau multifonc
tionnel.

3 La touche RESET permet d’effacer le réglage précédent.

1. non disponible sur tous les modèles

Avant la première mise en service12

Avant la première mise en service

3

Pour utiliser un produit de lavage 3 en 1 :
– Lisez d’abord le chapitre “Utilisation de produits de lavage 3 en 1”.
– Versez ni de sel spécial ni de produit de rinçage.

Si vous n’utilisez aucun produit de vaisselle 3 en 1 avant la première mise en
service:

1. Réglez l’adoucisseur d’eau

2. Versez le sel spécial pour l’adoucisseur d’eau

3. Versez le produit de rinçage

Réglage de l’adoucisseur d’eau

L’adoucisseur d’eau doit être réglé manuellement et automatiquement.

3 Afin d’éviter tout dépôt de calcaire sur la vaisselle ou dans le lavevaisselle, lavez

la vaisselle avec de l’eau douce, c’estàdire avec de l’eau dont le degré de dureté
est réduit. L’adoucisseu d’eau doit être réglé en fonction du tableau de dureté de
l’eau de votre zone de résidence. L’organisme local de distribution de l’eau vous
indiquera la dureté de l’eau dans votre région.

Le lavevaisselle doit être hors tension.

Réglage manuel :

1. Ouvrez la porte du lavevaisselle.

2. Retirez le panier à vaisselle inférieur du lave

vaisselle.

3. Positionnez le sélectionneur de dureté de
l’eau situé dans la partie gauche de la zone
de lavage sur 1 ou sur 2 (voir tableau).

13Avant la première mise en service

Réglage automatique :

1. Appuyez sur la touche MARCHE/ARRET.

3 L’affichage de la désignation d’un programme de lavage sur le panneau multi

fonctionnel indique que ce programme de lavage est en cours. Vous devez
d’abord arrêter le programme de lavage.

– Appuyez sur la touche RESET. Le message INTERROMPRE ? s’affiche sur le

panneau multifonctionnel.

– Appuyez sur la touche OK/START. Le programme s’arrête.

2. Pour régler la DURETE EAU, voir le chapitre ”Modification d’une option/réglage”.

3. Régler le degré de DURETE EAU à la valeur adéquate.

Le réglage automatique de la valeur du degré de dureté de l’eau sur ”1“ désacti
ve le message d’aide AJOUTER LE SEL.

Dureté de l'eau Réglage du degré de dureté de l´eau

1)

en °d

51  70
43  50
37  42
29  36
23  28

19  22
15  18

11  1 4 1,9  2,5 II 3

4  10 0,7  1,8 I/II 2

inférieur à 4 inférieur à 0,7 I

1) (d°) est le degré hydrotimétrique en Allemagne

2) (mmol/l) L´unité internationale de mesure de la dureté de l'eau s‘exprime en millimol par litre

3) Cette modalité de réglage peut susciter une légère prolongation du programme.
*) préréglage en usine

en mmol/l

9,0  12,5

7,6  8,9
6,5  7,5
5,1  6,4
4,0  5,0

3,3  3,9
2,6  3,2

2)

Plage manuel automatique

3)

10

9

IV

2*

III

1

8
7
6

5*

4

1

le sel est inutile

Avant la première mise en service14

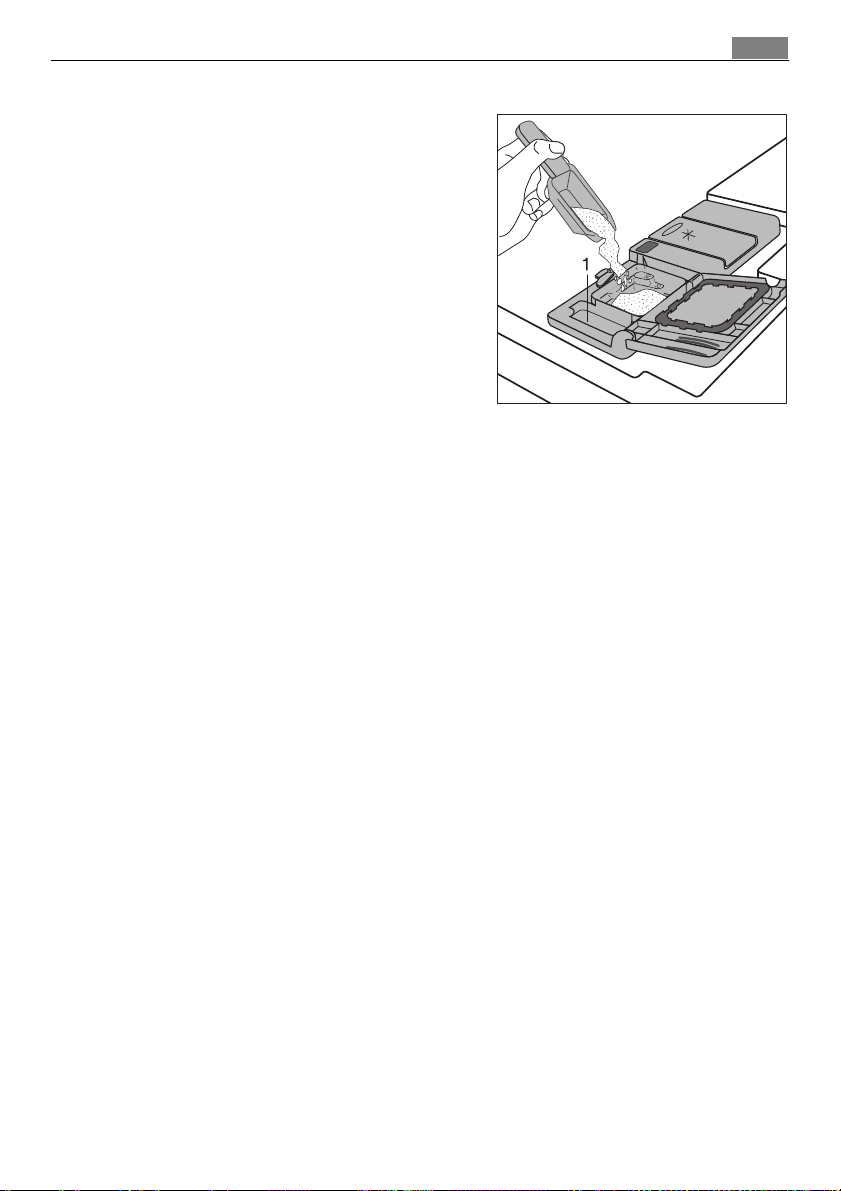

Verser le sel spécial

Pour détartrer l’adoucisseur d’eau, il est nécessaire d’utiliser du sel spécial. Utili
sez uniquement des sels spéciaux adaptés à un lavevaisselle domestique.

Si vous n’utilisez pas de produit vaisselle 3 en 1, versez le sel spécial :

– Avant la première mise en service du lavevaisselle.
– Lorsque le message d’aide AJOUTER LE SEL s’affiche au début du programme

de lavage.

1. Ouvrez la porte, enlevez le panier inférieur.

2. Tournez le couvercle du distributeur de sel

spécial dans le sens contraire d’une aiguille
d’une montre.

3. Uniquement lors de la mise en service :

Remplissez complètement le distributeur
de sel spéical.

4. Placez l’entonnoir fourni dans l’orifice du
distributeur.
Versez le sel spécial dans le distributeur,
d’une contenance, en fonction de la textu
re, d’env. 1,01,5 kg. Ne remplissez pas trop
le distributeur.

3 Un débordement d’eau lors du versement du sel spécial ne prête pas à consé

quence.

5. Nettoyez l’orifice du distributeur des résidus de sel.

6. Fermez soigneusement le couvercle en le tournant dans le sens des aiguilles

d’une montre.

7. Après avoir verser le sel spécial, effectuez un programme de lavage. Cela
permet d’éliminer l’eau et les grains de sel qui ont débordé.

3 En fonction de la granulométrie du sel, il se peut que sa dilution dans l’eau dure

quelques heures et que lors du démarrage d’un programme de lavage, le messa
ge d’aide AJOUTER LE SEL ne s’affiche pas.

Verser le produit de rinçage

Le produit de rinçage permet à l’eau de mieux s’écouler et d’obtenir une vaisselle
étincelante et sans traces ainsi que des verres transparents.

Si vous n’utilisez pas de produit vaisselle 3 en 1, versez le produit de rinçage :

– Avant la première mise en service du lavevaisselle.
– Lorsque le message d’aide PROD. RINCAGE s’affiche au début du programme

de lavage.

Utilisez seulement un produit de rinçage
spécial pour lavevaisselle et aucun autre
produit de lavage liquide.

1. Ouvrez la porte.
Le distributeur de produit de rinçage se
trouve à l’intérieur de la porte du lavevais
selle.

2. Appuyez sur le bouton de déverrouillage du
distributeur de produit de rinçage.

3. Rabattez le couvercle vers le haut.

15Avant la première mise en service

4. Versez doucement le produit de rinçage
exactement jusqu’au repère “max”.
ce qui correspond à une quantité d’env.
140 ml

5. Refermez le couvercle jusqu’à ce qu’il s’en
cliquète.

6. Nettoyez tout débordement éventuel du
produit de rinçage à l’aide d’un chiffon. Si
non, il pourrait se former un excès de
mousse.

Avant la première mise en service16

Régler le dosage du produit de rinçage

3 Ne modifiez pas le dosage du produit de rinçage à moins que les verres ou la

vaisselle ne présentent des stries ou des taches blanchâtres (diminuez le dosage)
ou bien traces de gouttes d’eau (augmentez le dosage) (voir chapitre “Lorsque le
résultat du lavage n’est pas satisfaisant”). Le dosage peut être réglé de 1 à 6. Le
préréglage effectué en usine est de “4”.

1. Ouvrez la porte du lavevaisselle.

2. Appuyez sur le bouton de déverrouillage du

distributeur de produit de rinçage.

3. Rabattez le couvercle vers le haut.

4. Réglez le dosage.

5. Refermez le couvercle jusqu’à ce qu’il s’en

cliquète.

6. Nettoyez le reste de produit de rinçage à
l’aide d’un chiffon.

17Avant la première mise en service

Réglage du signal sonore

Outre les voyants optiques (indiquant par ex. la fin d’un programme ou un dys
fonctionnement), vous pouvez aussi choisir une signalisation acoustique.

1. Appuyez sur la touche MARCHE/ARRET.

3 L’affichage de la désignation d’un programme de lavage sur le panneau multi

fonctionnel indique que ce programme de lavage est en cours. Vous devez
d’abord arrêter le programme de lavage.

– Appuyez sur la touche RESET. Le message INTERROMPRE ? s’affiche sur le

panneau multifonctionnel.

– Appuyez sur la touche OK/START. Le programme s’arrête.

2. Pour régler le VOLUME SONORE, voir le chapitre ”Modification d’une option/ré
glage”.

3. Sélectionnez une valeur de volume.
Vous pouvez choisir une valeur entre 0 et 5. Si vous sélectionnez la valeur 5, les

signaux sonores seront très forts, la valeur 0 annule toute signalisation et le
symbole s’affiche sur le panneau multifonctionnel.

Utilisation au quotidien18

Utilisation au quotidien

Disposition des couverts et de la vaisselle

1 Ne lavez pas d’éponges, de torchons de cuisine ou tout autre type d’objet sus

ceptible de s’imbiber d’eau dans le lavevaisselle. Les pièces dotées d’un revête
ment en matière plastique ou en téflon retiennent fortement les gouttes d’eau.
C’est la raison sur laquelle ce type de vaisselle sèche plus difficilement que la
vaisselle en porcelaine ou en acier inoxydable.

Les couverts et les pièces de vaisselle suivants

ne se prêtent pas au lavage dans le

lavevaisselle :

• les couverts munis d’une poignée en
bois, en corne, en porcelaine ou en
nacre

• les pièces en matière plastique non
résistantes à la chaleur

• des couverts usagés, dont le mastic
est sensible à la chaleur

• la vaisselle ou les couverts recollés

• les objets en étain ou en cuivre

• le cristal

• les pièces en acier inoxydable sus

ceptibles de rouiller

• les planches pour petit déjeuner ou
les plateaux en bois

• les objets décorés

ne se prêtent pas au lavage dans le lavevaisselle :

• Ne lavez la vaisselle en grès dans le lavevaisselle
que si le fabricant l’autorise expressément.

• Des lavages répétés dans le lavevaisselle peuvent
ternir le vernis des décorations.

• Les pièces en argent ou en aluminium ont tendance
à se décolorer au lavage. Les restes de repas comme
par ex. le blanc d’œuf, le jaune d’œuf ou la moutarde
provoquent souvent des décolorations ou tachent
les pièces en argent. C’est pourquoi il faut toujours
nettoyer immédiatement les pièces en argent s’il
n’est pas prévu de les laver juste après les avoir utili
sées.

• Après de nombreux lavages, le verre peut ternir.

• Avant de disposer la vaisselle, procédez comme suit :
– Eliminez tout d’abord les restes de repas les plus grossiers.

– Faites tremper les plats comportant des restes de repas brûlés.

• Respectez la disposition de la vaisselle et des couverts suivante :
– La vaisselle et les couverts ne doivent pas empêcher les bras d’aspersion de

tourner.

– Placez les saladiers, les tasses, les verres et les plats avec l’ouverture vers le

bas afin d’éviter qu’ils se remplissent d’eau.

– La vaisselle ou les couverts ne doivent pas être disposés les uns dans les

autres ou se chevaucher

– Les verres ne doivent pas se toucher afin d’éviter qu’ils s’endommagent
– Les objets de petite taille (par ex. les couvercles) ne doivent pas être placés

dans les panirs à vaisselle mais dans le panier à couvert pour éviter qu’ils se
renversent.

19Utilisation au quotidien

Disposer la vaisselle

1 Attention : Pour éviter tout danger de blessure, les couteaux pointus et les piè

ces de vaisselle contondantes doivent être disposés dans le panier supérieur.

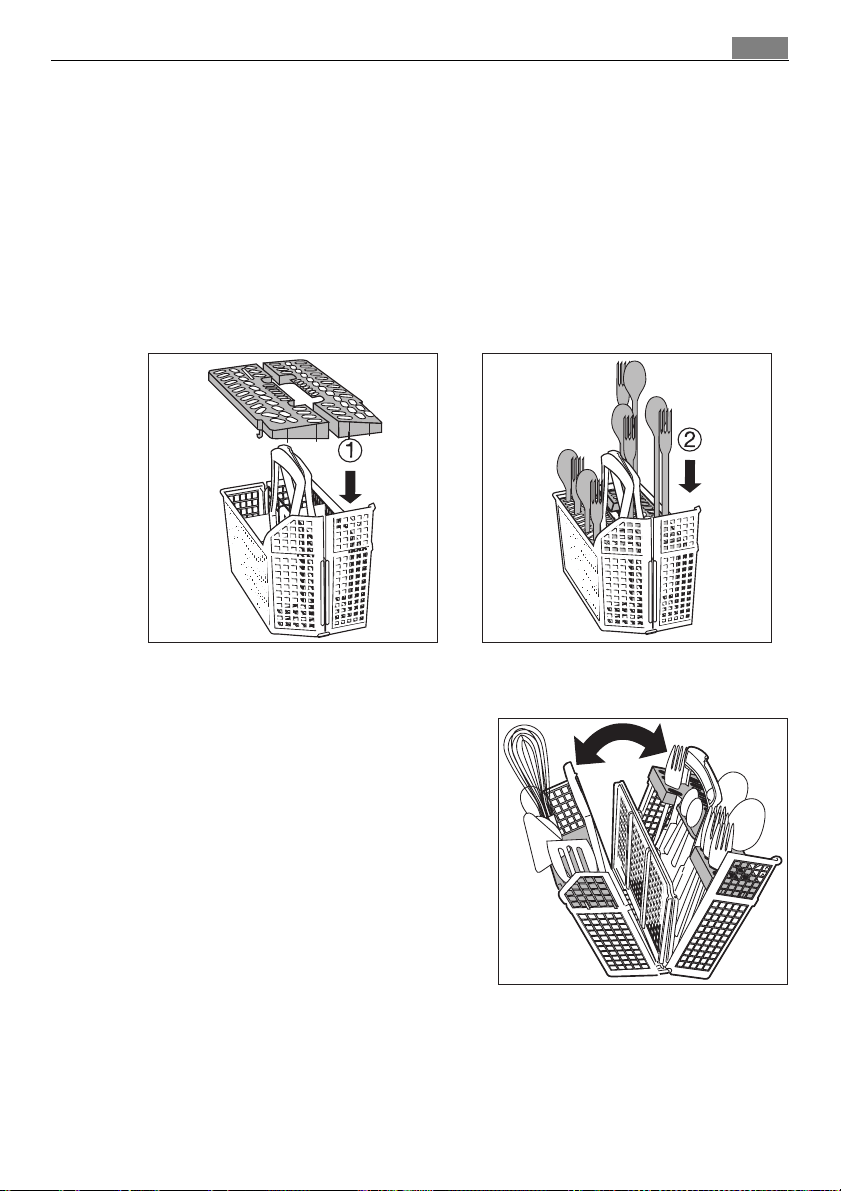

Pour être sûr que tous les couverts placés dans le panier à couverts seront bien
lavés, vous devez :

1.Placer la grille sur le panier à cou
verts

2.Placer les cuillères et les fourchettes
manche tourné vers le bas dans le
panier à couverts.

Pour les couverts de plus grande taille, par ex les fouets, il est possible de n’ins
taller qu’une partie de la grille.

Le panier à couverts est rabattable
Lorsque vous le sortez, saisissez l’intégralité

de la double poignée avec votre main.

1. Placez le panier à couverts sur la table ou
sur le plan de travail.

2. Rabattez les deux parties de la poignée.

3. Enlevez les couverts.

Utilisation au quotidien20

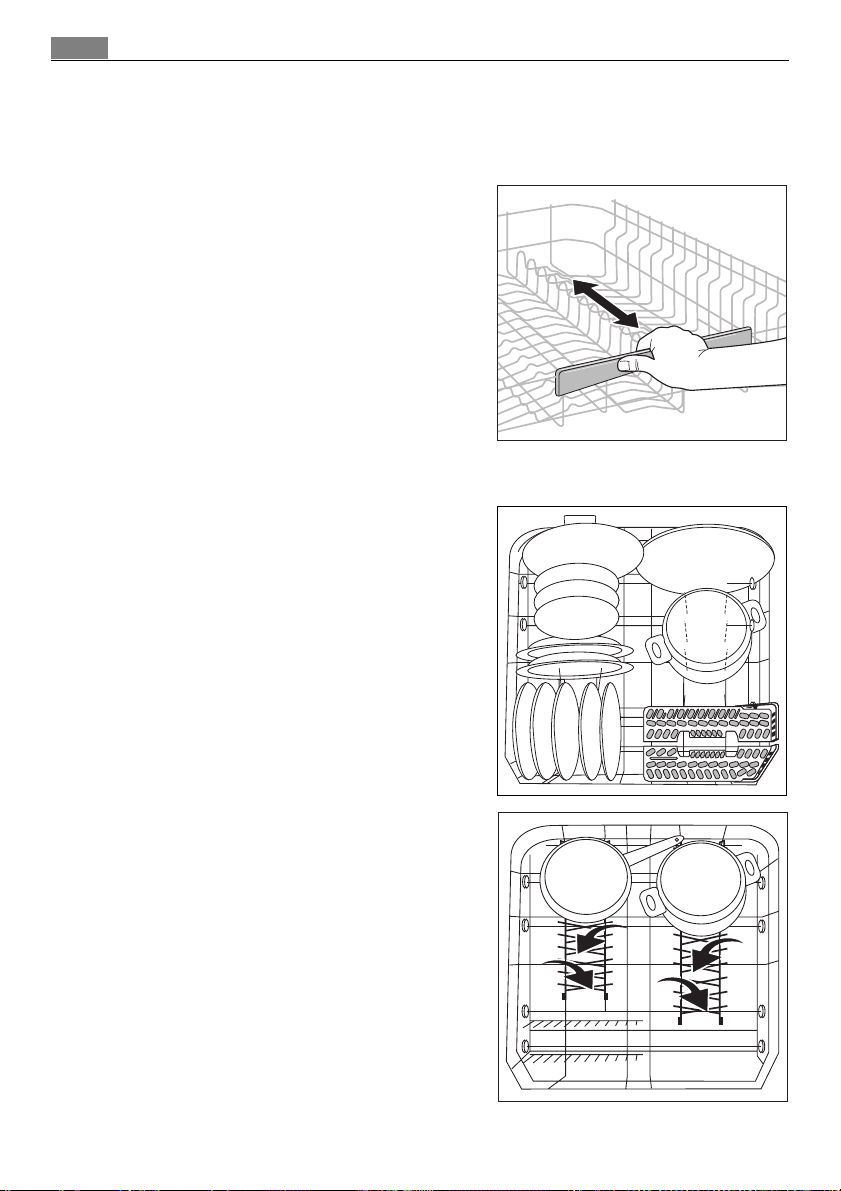

Chargement / déchargement des paniers inférieur et supé
rieur

Pour charger et décharger les paniers infé
rieur et supérieur, tirez ou poussez le centre
de la poignée avant.

Disposez les plats, les poêles et les grandes assiettes

ainsi que la vaisselle de grande taille et très
sale dans le panier inférieur
(assiettes d’un diamètre pouvant aller jus
qu’à 29 cm).

Afin de faciliter le disposition des pièces de
vaisselle de grande tailledimension, tous les
supports d’assiettes du panier inférieur
sont rabattables.

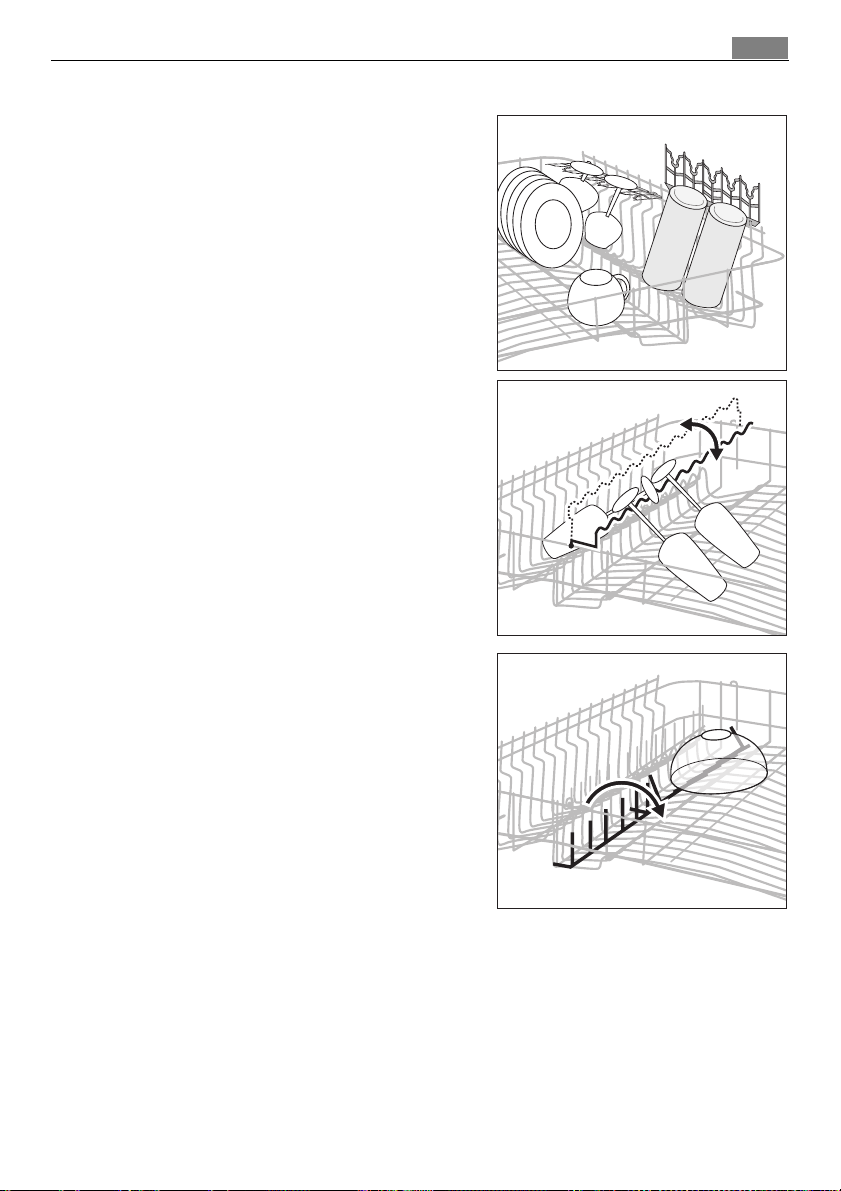

Verres à bière et coupes à
champagne

Vous pouvez suspendre jusqu’à quatre ver
res à bière blanche et verres à pils sur le
support pour verres à bière à gauche du
panier inférieur.
Si nécessaire, le support pour verres à bière
peut être rabattu vers le haut.

Les supports pour verres à bière peuvent
être remplacés par deux supports pour tas
ses livrés en supplément qui peuvent éga
lement servir de support pour verres à
Prosecco ou pour coupes à champagnes.

21Utilisation au quotidien

1. Soulever le support pour verres à bière pour
l’enlever et poussez légèrement sous les
crochets d’attache.

2. A l’aide des crochets d’attache, insérez les
supports pour tasses sur les entretoises
transversales A ou B. Poussez légèrement
jusqu’à ce qu’elles s’emboîtent dans les cro
chets d’attache.

3. Pour enlever les supports pour tasses, pro
cédez de la même manière que pour les
supports pour verres à bière.

4. Pour les verres à bière blanche de taille nor
male, veuillez poser le support pour les ver
res à bière sur le renforcement transversal
A, pour les verres plus petits mais plus
lourds, sur le renforcement traversal B.

Utilisation au quotidien22

Si vous le souhaitez, vous pouvez enlever
les tringles métalliques permettant de fixer
le support pour verres à bière ou pour les
tasses.

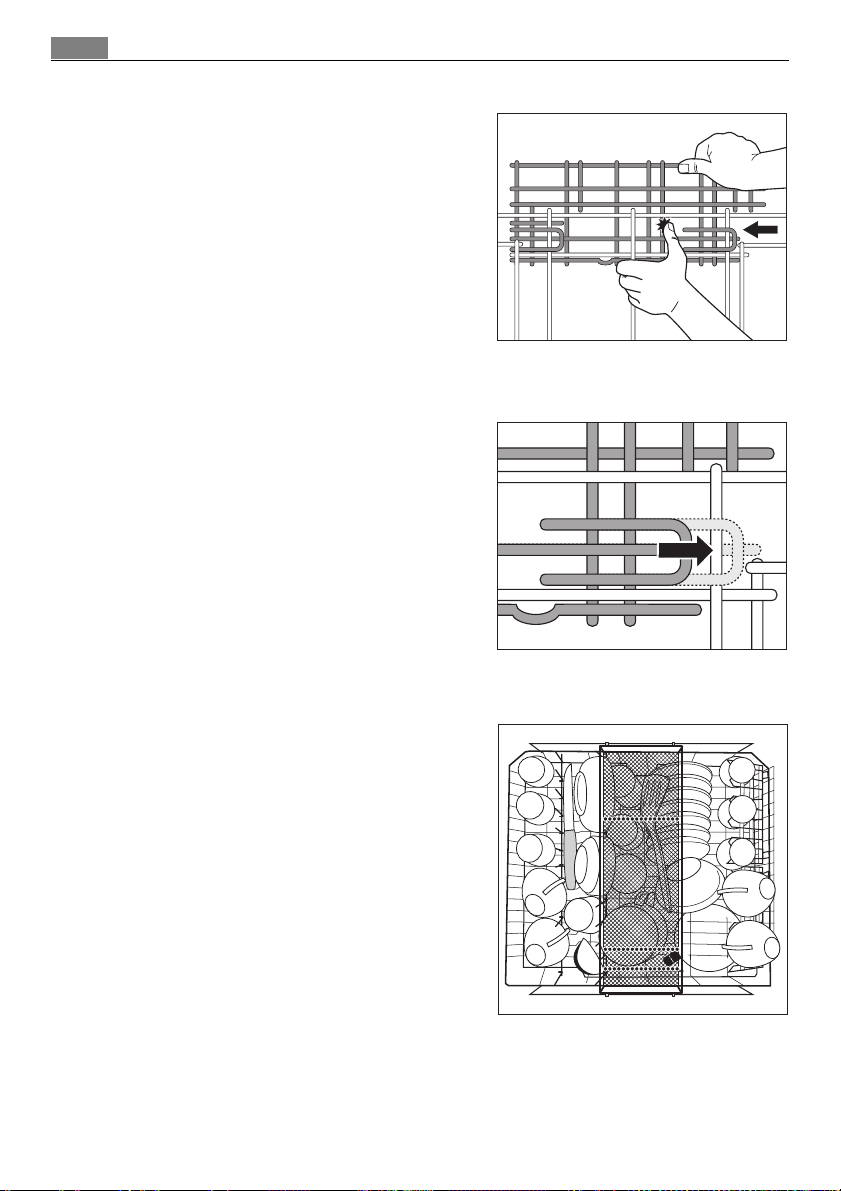

1. Poussez les tringles métalliques avec les
pouces vers l’arrière, (voire figure).

1 Avertissement : danger de blessure

Ne saisissez pas les tringles métalliques
avec les mains; mettez une main comme
soutien sous les tringles près du panier à
couverts.

2. Pour fixer une tringle, poussezla vers
l’avant.

Disposer les tasses, les verres, les services à café

les petites pièces de vaisselle fragiles et les
couverts longs et acérés dans le panier su
périeur.

• Décalez les pièces de vaisselle sur et au

dessous des supports de tasses rabatta
bles pour que l’eau de lavage puisse les
atteindre toutes.

• Laissez les support de tasses rabattus vers

le haut si les pièces de vaisselle sont
hautes.

• Appuyez ou accrochez les verres à vin ou

à cognac dans les interstices des supports
de tasses.

• Pour placer les verres dotés d’un long

pied, rabattez le support pour verres vers
la droite, sinon laissezle à gauche.

23Utilisation au quotidien

• La rangée d’ergots à gauche du panier

supérieur peut également être rabattue
en deux partie.
Rangée d’ergots non basculée : disposez
les verres, les bols, etc dans le panier su
périeur.
Rangée d’ergots basculée : plus de place
pour les plats.

Utilisation au quotidien24

Régler la hauteur du panier supérieur

Hauteur maximale de la vaisselle dans le

Panier supérieur Panier inférieur

Lorsque le panier supérieur est surélevé 22 cm. 30 cm.

Lorsque le panier supérieur est abaissé 24 cm. 29 cm.

3 Il est également possible de régler la hauteur du panier lorsqu’il est plein.

Surélever / abaisser le panier supérieur

1. Enlevez complètement le panier supérieur.

2. Soulevez le panier supérieur jusqu’à la bu

tée en le saisissant par la poignée et abais
sezle verticalement.
Le panier supérieur s’encliquète en position
haute ou en position basse.

Verser le produit vaisselle

Les produits vaisselle éliminent les salissu
res qui se sont déposées sur la vaisselle et
les couverts.
Le produit vaisselle doit être versé avant de
commencer un programme de lavage.

1 Utilisez uniquement un produit vaisselle

adapté à la vaisselle domestique.
Le distributeur de produit de rinçage se

trouve à l’intérieur de la porte du lavevais
selle.

1. Si le couvercle est fermé :
Appuyez sur le bouton de déverrouillage.
Le couvercle se soulève.

25Utilisation au quotidien

2. Versez le produit vaisselle dans le distribu
teur prévu à cet effet. Aidezvous des li
gnes repères pour doser le produit vaisselle
: “20/30” correspond à env. 20/30 ml de
produit vaisselle.
Conformezvous aux recommandations de
dosage et de stockage du fabricant.

3. Rabattez le couvercle et appuyez jusqu’à ce
qu’il s’encliquète.

3 En cas de vaisselle très sale, remplissez éga

lement le compartiment voisin (1) de pro
duit vaisselle. Celuici agit déjà au cours du
prélavage.

Produit vaisselle compact

Les produits vaisselle actuels sont tous quasiment des produits compacts sous
forme de tablettes ou de poudre qui intégrent des enzymes naturels.

2 La combinaison de programmes à 50 °C et de ces produits vaisselle compacts

protègent l’environnement et ménagent votre vaisselle, ce type de programmes
étant spécifiquement adapté aux propriétés nettoyantes des produits vaisselle
compacts. C’est la raison pour laquelle les programmes à 50 °C combinés aux
produits vaisselle compacts permettent d’obtenir le même degré de propreté que
les programmes à 65 °C.

Tablettes de produit vaisselle

3 Les tablettes de produit vaisselle des différents fabricants ne se dissolvent pas

avec la même rapidité. C’est la raison pour laquelle, dans les programmes courts,
toutes les tablettes n’agissent pas avec la même efficacité. C’est pourquoi, si
vous utilisez des tablettes de produit vaisselle, sélectionnez un programme de la
vage avec prélavage.

Utilisation au quotidien26

Utilisation de produits vaisselle 3 en 1

Ces produits vaisselle combinent les fonctions de produit de nettoyage, de rinça
ge et de sel spécial.

Avec l’activation de la fonction 3in1
– L’alimentation en sel spécial et en produit de rinçage à partir des comparti

ments correspondants est désactivée par l’activation de la fonction 3 en 1.

– Les carences en sel et en produits de rinçage ne sont plus indiquées.
– Les programmes de rinçage peuvent durer 30 minutes de plus.

3 Si vous désirez utiliser un détergent 3 en 1, vérifiez si ce détergent est approprié

pour la dureté de votre eau (veillez aux indications de votre fabricant!).
Si la dureté de votre eau est plus élevée que celle recommandée par votre fabri
cant et vous désirez utiliser un détergent 3 en 1, veuillez suivre de la façon sui
vante:

• Si vous avez sélectionné la fonction 3 en 1, réglez l’adoucisseur d’eau plus fai

blement que pour le lavage sans détergent 3 en 1.

• Remplissez le réservoir de sel spécial (s’il est vide).
Le lavevaisselle distingue les deux réglages de degré de dureté pour le lavage

avec une fonction 3 en 1 ou sans fonction 3 en 1.

Si vous utilisez des produits de vaissellle 3 en 1.

1. Appuyez sur la touche MARCHE/ARRET.

2. Sélectionnez l’option 3 EN 1.

3. Mettez le lavevaisselle sous tension, allez à l’option 3 EN 1, sélectionnez la va

leur ON (voir le chapitre ”Modification d’une option/réglage“ le symbole s’al
lume sur la ligne des symboles.

Avant le démarrage du programme, versez un produit vaisselle 3 en 1 dans le
distributeur prévu à cet effet.

3 Etant donné que lors de l’activation de la fonction 3 en 1 l’alimentation en pro

duit de rinçage est automatiquement désactivée, il est possible que votre vais
selle ne soit pas suffisament sèche en raison des diverses qualités des produits
de vaisselle 3 en 1.
Dans ce cas, procédez de la manière suivante (voir chapitre “Verser le produit de
rinçage”) :

• Versez le produit de rinçage dans le distributeur (s’il est vide).

• Positionnez manuellement le doseur de produit de rinçage sur “2”.

• Activez l’alimentation en produit de rinçage.

27Utilisation au quotidien

Si vous n’utilisez plus de produits de vaisselle 3 en 1

Si vous ne souhaitez plus utiliser de produit vaisselle 3 en 1, procédez comme
suit :

• Désactivez la fonction 3 en 1.

• Remplissez à nouveau les distributeurs de sel spécial et de produit de rinçage.

• Positionnez l’adoucisseur d’eau sur le degré maximal et effectuez trois cyles

normaux de lavage à vide.

• Positionnez ensuite l’adoucisseur d’eau sur le degré de dureté de l’eau local.

Si vous utilisez des produits de vaissellle 4 en 1.

Lorsque vous utilisez des détergents "4 en 1" qui intègrent un agent de préven
tion de la corrosion du verre à une formule "3 en 1", veuillez suivre les instruc
tions données pour les détergents "3 en 1".

Utilisation au quotidien28

Sélection d’un programme de lavage (tableau des programmes)

Programme de

lavage

AUTOMATIQUE

(45°70°)

30 MINUTES

(60°)

2)

3)

70° INTENSIF

65° NORMAL

Adapté pour :

Vaisselle de cuisine
et vaisselle de ta
ble

Vaisselle sans cas
serole

Vaisselle de cuisine

4)

et vaisselle de ta
ble

Vaisselle de cuisine
et vaisselle de ta
ble

Type de

salissure

normalement sale,
restes de repas séchés

récemment utilisée, lé
gèrement à normale
ment sale

très sale,
restes de repas séchés, en
particulier jaune d’œuf
et amidon

normalement sale
restes de repas séchés

Déroulement du

programme

Prélavage

Lavage

Rinçage

Rinçage final

• •

• •

1 à 2 fois

 •  • 

• •

2 fois

• •

• • • • •

Données de

consommation

Séchage

Durée (minutes)

Alimentation

90  125

30

120  130

95  105

1)

électrique (kWh)

Alimentation en

12  23

1,1  1,6

9

0,8

23  25

1,8  2,0

18  20

1,4  1,6

Vaisselle de cuisine

ECONOMIQUE

(50°)

5)

et vaisselle de ta
ble sensible à la
chaleur

normalement sale • • • • •

130  160

13  15

0,95  1,05

Vaisselle de cuisine

50° NORMAL

et vaisselle de ta
ble

normalement sale • • • • •

85  95

15  17

1,1  1,2

Service dessert et

45° VERRE

service à café, ver
res fragiles

légèrement sales  •

2 fois

• •

73

15

0,9

Vaisselle sale rangée

PRELAVAGE

6)

(froid)

Tous types de vais
selle

dans le lavevaisselle en
attendant d’être lavée

•    

12

4

< 0,1

ultérieurement.

1) Les données de consommation sont conformes aux normes réglementaires. Elles sont fonction du charge
ment des paniers à vaisselle. Elles sont donc susceptibles de modifications en fonction des modalités
d’utilisation réelles.

eau (litres)

29Utilisation au quotidien

2) Ce programme permet de déterminer le degré de salissure de la vaisselle par le biais de la couleur de l’eau
de lavage. La durée du programme, la consommation d’eau et d’électricité peuvent varier significative
ment en fonction du chargement de l’appareil et du degré de salissure de la vaisselle. La température de
l’eau de lavage est automatiquement réglée entre 45°C et 70°C en fonction du degré de salissure.

3) N’utilisez ce programme que si le lavevaisselle est à demi chargé.

4) L’augmentation de la température jusqu’à 68° pendant 10 minutes au cours du rinçage permet un net
toyage hygiénique, par ex., de biberons, de planches à découper en plastique ou de pots de confiture.

5) Programme de test pour les organismes de contrôle.

6) Pas besoin d’utiliser de produit vaisselle avec ce programme.

Utilisation au quotidien30

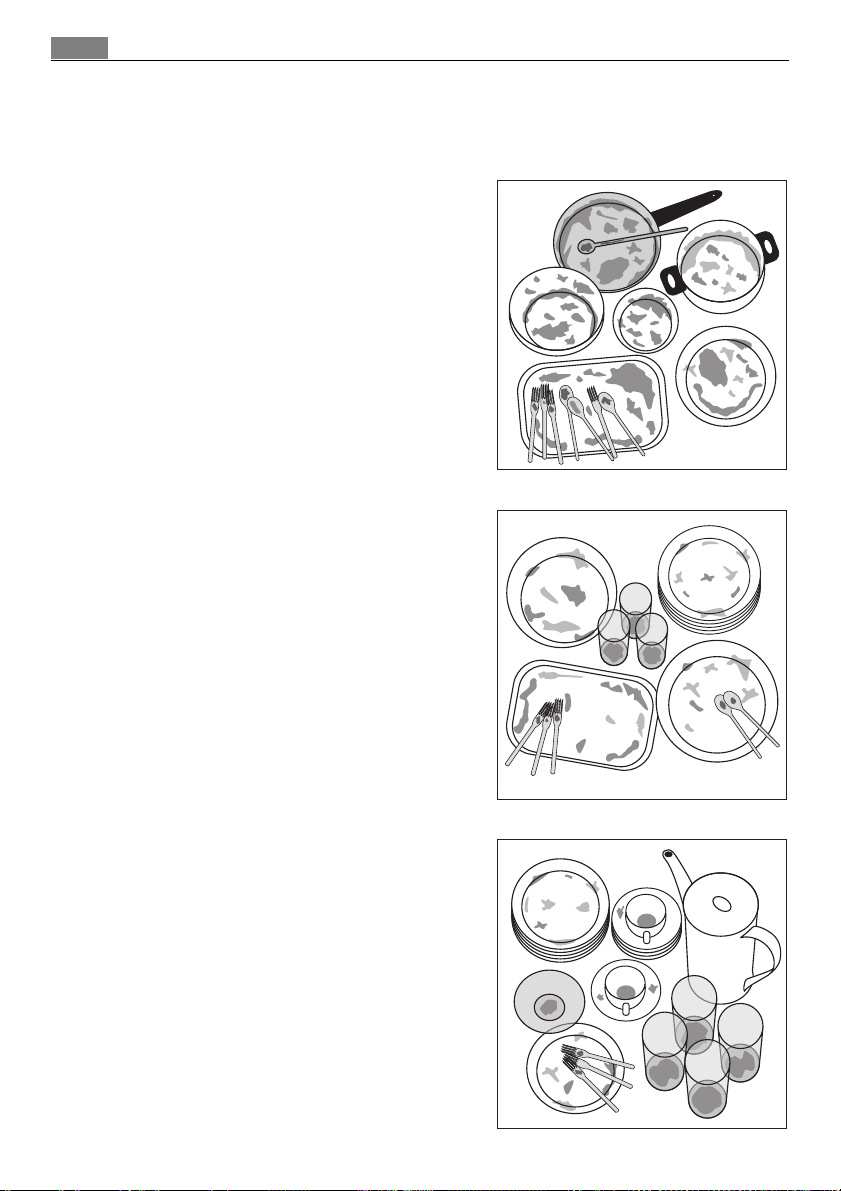

Sélectionner un programme

En fonction de l’aspect de la vaisselle, sélectionner :
un programme intensif.

un programme normal ou économique.

un programme court (par ex. un programme
de 30 minutes).

31Utilisation au quotidien

Démarrer le programme de lavage

1. Vérifiez que les bras d’aspersion peuvent tourner librement.

2. Ouvrez intégralement le robinet d’arrivée d’eau.

3. Fermez la porte.

4. Appuyez sur la touche MARCHE/ARRET.

5. A l’aide des touches de direction ( ou ), sélectionnez le programme souhaité.

La désignation de chaque programme de lavage respectivement sélectionné cli
gnote. La durée prévue du programme sélectionné s’affiche à droite de la dési
gnation de ce même programme.

6. Appuyez sur la touche OK/START.
Le programme de lavage sélectionné démarre. La ligne de texte du panneau

multifonctionnel affiche la désignation du cycle de lavage en cours. Juste à côté,
vous pouvez lire la durée prévue, en minutes, jusqu’à la fin du programme.
La touche OPTION permet de visualiser brièvement sur le panneau multifonc
tionnel quel est le programme de lavage en cours.

3 Lancer un programme de lavage n’est possible qu’à partir du menu.
3 Vous pouvez éventuellement adapter la durée restante du programme de lavage

affichée sur le panneau multifonctionnel au chargement de l’appareil, au degré
de salissure, etc.

Si le programme de lavage ne démarre pas :

Si, lorsque vous appuyez sur la touche OK/START, le programme ne démarre pas
et que le panneau multifonctionnel affiche l’un des messages d’aide (PROD. RIN
CAGE, AJOUTER LE SEL ou FERMER LA PORTE) :

• Suivez les instructions du message d’aide.
Lorsque le problème est résolu, le programme démarre automatiquement.

3 Si les messages d’aide PROD. RINCAGE ou AJOUTER LE SEL s’affichent, vous pou

vez tout de même lancer le programme en appuyant de nouveau sur la touche
OK/START.

3 Il est impossible de changer d’option ou de sélection lorsqu’un programme de

lavage est en cours.

Interrompre ou arrêter un programme de lavage

N’interrompez un programme de lavage qu’en cas d’absolue nécessité.

Interrompre un programme de lavage en ouvrant la porte du lavevaissel
le

1 Lors de l’ouverture de la porte, il peut s’échapper de la vapeur brûlante. Danger

de brûlure par aspersion !

Utilisation au quotidien32

1. Ouvrez la porte avec précaution. Le programme de lavage s’arrête, le panneau
multifonctionnel affiche : FERMER LA PORTE.

2. Fermez la porte. Le programme de lavage se poursuit.
Arrêter un programme de lavage

1. Appuyez sur la touche RESET.

Le panneau multifonctionel affiche le message INTERROMPRE ?

2. Appuyez sur la touche OK/START.
Le programme s’arrête. Le panneau multifonctionel affiche le message : CHOISIR

PROGRAMME.

3. Si vous souhaitez lancer un nouveau programme de lavage, vérifiez que le distri
buteur contient du produit vaisselle.

3 Le fait de mettre le lavevaisselle hors tension interrompt seulement le program

me de lavage mais ne l’arrête pas. Lorsque l’appareil est remis sous tension, le
programme de lavage se poursuit.

Réglage du départ différé

3 Le départ différé permet de retarder le lancement d’un programme de lavage de

1 à 19 heures. Réglez d’abord le départ différé puis sélectionnez ensuite le pro

gramme de lavage souhaité.

1. Pour l’option, DEPART DIFFERE voir le paragraphe “Modification d’une option/ré
glage”.

2. Sélectionnez le délai, en heures, après lequel le programme doit démarrer.
La ligne des symboles du panneau multifonctionnel affiche .

3. Appuyez sur la touche OPTION pour aller au menu de changement de program
me.

4. Sélectionez et démarrez un programme.
Le délai de départ du programme préalablement sélectionné s’allume en premier

lieu. Le panneau multifonctionnel affiche le temps restant avant le démarrage
du programme de lavage. Après l’écoulement de ce délai, le programme démarre
automatiquement et le symbole s’éteint.

Arrêter le départ différé :

Vous pouvez à tout moment arrêter la programmation d’un départ différé.

1. Appuyez sur la touche RESET.
Le panneau multifonctionel affiche INTERROMPRE ?

2. Appuyez sur la touche OK/START.
Le départ différé s’arrête. Le programme de lavage sélectionné démarre.

Mettre l’appareil hors tension

Lorsque le panneau fonctionnel affiche alternativement les messages FIN DE
PROGRAMME et ETEINDRE SVP, éteignez l’appareil.

Avec certains programmes de lavage, le ventilateur de séchage continue à fonc
tionner après la fin du programme.
Lorsque le signal sonore se déclenche, il retentit encore pendant environ 15 se
condes après la fin du programme de lavage.

Si le lavevaisselle n’est pas mis hors tension, le signal sonore retentit de nou
veau au bout de 3 puis de 6 minutes.

1. Appuyez sur la touche ON/OFF. Le panneau multifonctionnel s’éteint.

2. Fermez le robinet d’arrivée d’eau !

1 Ouvrez la porte avec précaution car il peut s’échapper de la vapeur brûlante.

• La chaleur fragilise la vaisselle. C’est pourquoi, avant de l’enlever, il est recom

mandé de la laisser refroidir pendant env. 15 minutes. Elle sèchera d’autant
mieux.

• Pour que la vaisselle sèche plus rapidement, laissez la porte de la machine

grand ouverte pendant quelques instants à la fin de programme du lavage.

Vider le lavevaisselle

33Utilisation au quotidien

3 Il est normal que l’intérieur de la porte et de l’appareil soient humides.

• Commencez par vider le panier supérieur puis le panier inférieur. Cela évite

que l’eau résiduelle ne s’égoutte du panier supérieur sur la vaisselle se trou
vant dans le panier inférieur.

• L’éclairage intérieur du lavevaisselle fonctionne aussi longtemps que le hu

blot de l’appareil est ouvert. Pour économiser de l’énergie, il convient par con
séquent de toujours fermer le hublot du lavevaisselle après avoir inséré/retiré
la vaisselle.

Entretien et nettoyage34

Entretien et nettoyage

1

N’utilisez pas d’encaustique pour meubles ou de produits de nettoyage aggres
sifs.

• Lavez les éléments de commande du lavevaisselle à l’aide d’un chiffon humi

de et de l’eau chaude claire.

• Vérifiez de temps en temps que l’intérieur de l’appareil, le joint de la porte et le

filtre de l’alimentation d’eau ne soient pas sales et nettoyezles si besoin est.

Nettoyage des filtres

3 Les filtres doivent être vérifiés et nettoyés

régulièrement. Des filtres sales influent sur la
qualité du lavage.

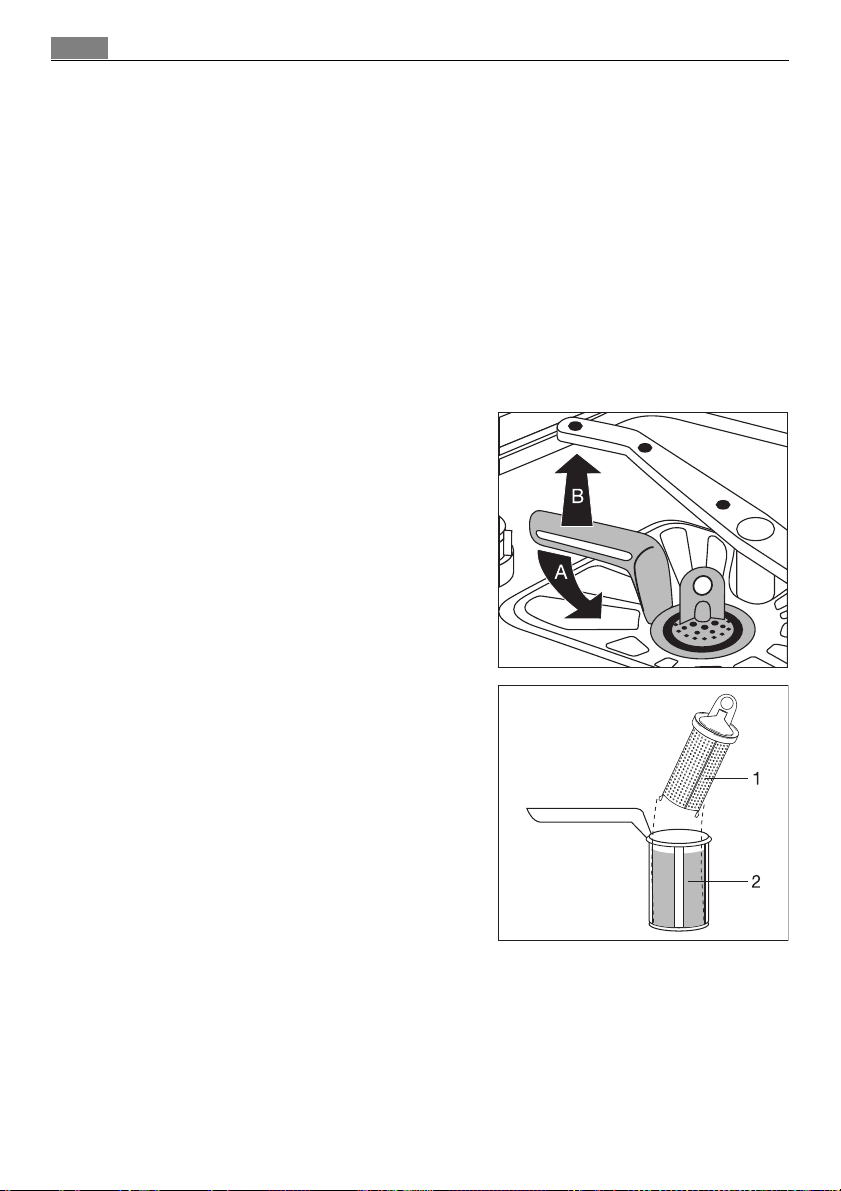

1. Ouvrez la porte, enlevez le panier inférieur.

2. Tournez la poignée d’environ ¼ de tour dans

le sens contraire des aiguilles d’une montre
(A) et enlevez le dispositif de filtrage.

3. Saisissez le filtre fin (1) à l’aide des anneaux
et enlevezle du microfiltre (2).

4. Nettoyez soigneusement tous les filtres à
l’eau courante.

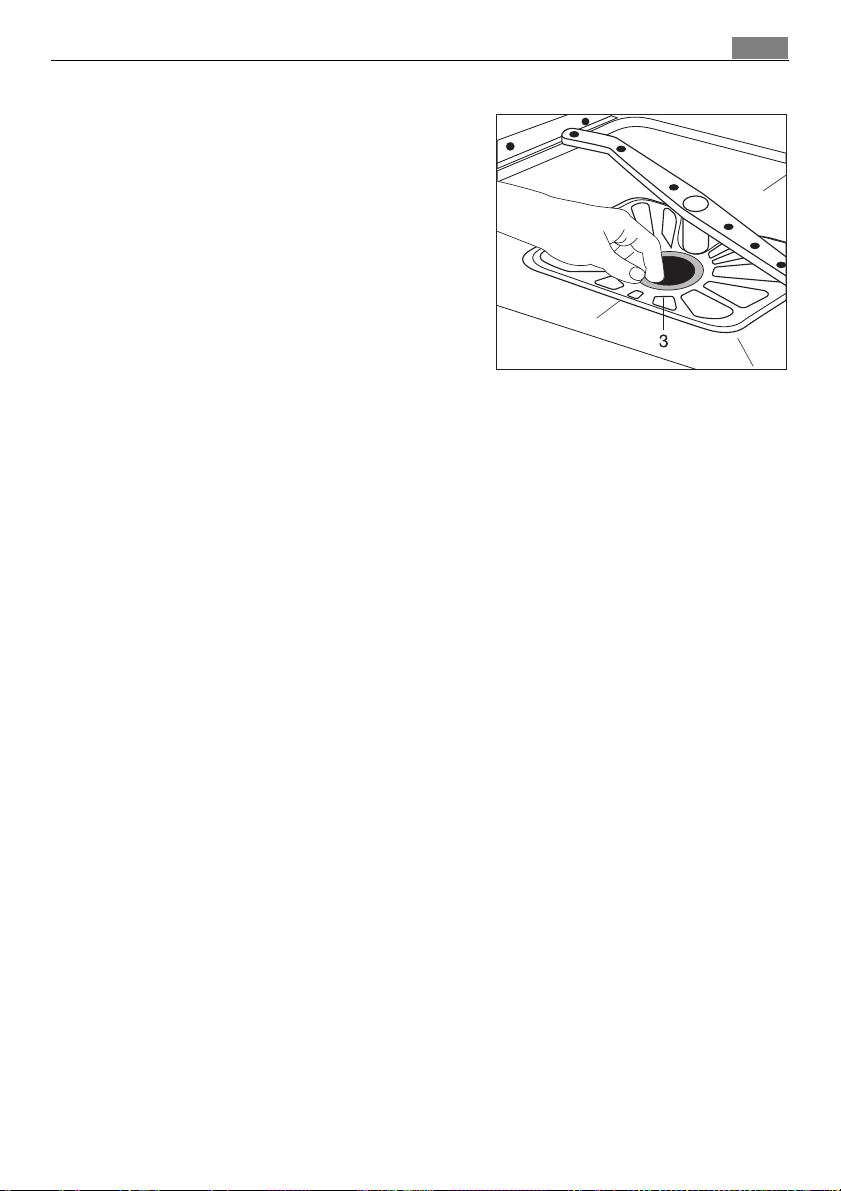

5. Retirez le filtre de surface (3) hors de la zone
de lavage et nettoyezle soigneusement des
deux côtés.

6. Replacez le filtre de surface.

7. Insérez le filtre fin dans le microfiltre et as

semblezles.

8. Replacez le dispositif de filtrage en tournant
la poignée dans le sens des aiguilles d’une
montre jusqu’à la butée pour le verrouiller.
Assurezvous que le filtre de surface ne dé
passe pas sur le fond de la zone de lavage.

1 N’effectuez jamais un programme de lavage sans les filtres.

35Entretien et nettoyage

Que faire, si …36

Que faire, si …

Rétablir la langue originale

Vous pouvez à tout moment sélectionner de nouveau la langue d’affichage ori
ginale du panneau multifonctionnel telle qu’elle était lors de la livraison de l’ap
pareil. Outre la langue, vous pouvez également modifier le réglage du
CONTRASTE

1. Appuyez sur la touche RESET jusqu’à ce que l’affichage du panneau multifonc
tionnel ne change plus.

2. Maintenez la touche RESET enfoncée pendant six secondes.
Le message LANGUAGE ENGLISH s’affiche sur la ligne de texte. Le mot ENGLISH

clignote.

3. A l’aide des touches de direction ou , sélectionnez la langue souhaitée.

4. Appuyez sur la touche OK/START.

5. Si nécessaire, modifiez les valeurs de CONTRASTE

tre ”Modalités d’utilisation”.

Réparer soimême des dysfonctionnements mineurs

1

et de la LUMINOSITE d’origine.

1

et de LUMINOSITE, voir chapi

Si l’un des messages d’erreur suivants s’affiche sur le panneau multifonctionnel
au cours d’un programme :

– OUVRIR ROBINET
– POMPE BLOQUEE

Réparez le dysfonctionnement puis redémarrez le programme de lavage. Le pro
gramme de lavage se poursuit.

En cas d’autres messages d’erreur :

– Arrêtez le programme de lavage.
– Mettez l’appareil hors tension puis de nouveau sous tension.
– Sélectionnez un programme de lavage.
– Appuyez sur la touche OK/START.

Si le message d’erreur se répète, contactez le service aprèsvente et indiquez
leur le message d’erreur.

1. non disponible sur tous les modèles

Symptôme Cause possible Solution

Vérifiez le robinet d’arrivée
d’eau, le cas échéant faitesle
réparer.

Ouvrez le robinet d’arrivée d’eau.

Nettoyez le filtre dans le tuyau
vissé.

Arrêtez le programme de lavage
(voir chapitre : Démarrer le pro
gramme de lavage) ;
Nettoyez les filtres (voir chapitre
: Nettoyage des filtres).

Vérifiez la disposition du tuyau.

Vérifiez la disposition du tuyau.

Fermez d’abord le robinet d’arri
vée d’eau puis éteignez l’appareil
et contactez le service après
vente.

Ouvrez la porte avec précau
tion.
Danger d´échappement de va
peur d´eau chaude lors de
l´ouverture de la porte. Danger
de brûlure par aspersion ! Dispo
sez la vaisselle et les couverts
dans les corbeilles de manière à
ce que le bras se trouvant au
dessus puisse tourner librement.
Fermez la porte du lavevaissel
le.

1 court signal d’alarme
retentit et se répète conti
nuellement,
le panneau multifonctionel
affiche le message OUVRIR
ROBINET.

2 brefs signaux d’alarme
retentissent et se répètent
continuellement,
le panneau multifonctionel
affiche le message POMPE
BLOQUEE
(l’eau de lavage stagne
dans la cuve du lavevais
selle)

3 brefs signaux d’alarme
retentissent et se répètent
continuellement,
le panneau multifonctionel
affiche le message S.
APRESVENTE

1 signal d’alarme plus
long retentit,

le panneau multifonctionel
affiche le message BRAS
ASPERSION

Le robinet d’arrivée d’eau est
entartré ou défectueux.

Le robinet d’arrivée d’eau est
fermé.

Le filtre (si votre appareil en est
équipé) situé à l’entrée du
tuyau vissé sur le robinet d’arri
vée d’eau est bouché.

Les filtres situés au fond de
l’appareil sont bouchés.

Le tuyau d'alimentation en eau
n'est pas disposé correctement.

Le siphon est bouché. Nettoyez le siphon.

Le tuyau de vidange de l’eau
n'est pas disposé correctement.

Le système de protection contre
les inondations s’est enclenché.

Le bras d’aspersion situé au ni
veau de panier supérieur est
bloqué.

37Que faire, si …

Que faire, si …38

Symptôme Cause possible Solution

Le panneau multifonctionel
affiche le message FERMER
LA PORTE.

Le programme ne démarre
pas.

Des taches de rouille appa
raissent dans la zone de la
vage.

L’appareil émet un siffle
ment au cours du lavage.

L’éclarage intérieur du lave
vaisselle ne fonctionne pas.

La porte du lavevaisselle est
ouverte.

Le câble d’alimentation n’est
pas correctement
branché.

Le fusible de sécurité de l’instal
lation domestique est défec
tueux.

Pour les modèles de lavevais
selle équipés d’un départ différé
:
En cas de préprogrammation
d’un départ différé.

La zone de lavage est en acier
inoxydable. Les taches de rouille
qui apparaissent dans la zone
de lavage sont provoquées par
des agents extérieurs (particules
de rouille provenant de la con
duite d’alimentation d’eau, de
casseroles, des couverts, etc.).
Eliminez les taches à l’aide d’un
produit de nettoyage de l’acier
inoxydable courant.

Le sifflement ne prête pas à
conséquence.

Le câble d’alimentation n’est
pas correctement
branché.

L’ampoule de l’éclairage inté
rieur est grillée.

Fermez la porte du lavevaissel
le.

Branchez correctement le câble.

Remplacez le fusible de sécurité.

Pour laver la vaisselle immédia
tement, désactivez le départ dif
féré.

Ne lavez que les couverts et la
vaisselle autorisés.

Détartrez l’appareil avec un pro
duit détartrant adapté pour
lavevaisselle disponible dans le
commerce.
Si l'appareil continue d'émettre
des sifflements une fois le détar
trage effectué, utilisez un pro
duit de marque différente pour
nettoyer vos couverts et votre
vaisselle.

Branchez correctement le câble.

Contactez le service aprèsvente.

Si le lavage n’est pas satisfaisant

La vaisselle n’est pas propre.

• Vous avez choisi le mauvais programme de lavage.

• Vous avez rangé la vaisselle de telle façon que l’eau de rinçage n’atteigne pas

toutes les pièces. Les paniers à vaisselle ne doivent pas être surchargés.

• Les filtres du sol de la machine sont sales ou mal insérés.

• Vous n’avez pas utilisé de produit de lavage de marque ou vous avez mal dosé.

• S’il y a des dépôts calcaires sur la vaisselle: le réservoir pour le sel est vide ou

l’adoucisseur automatique est mal réglé.

• Le tuyau d’écoulement a été mal raccordé.

• Si, après le lavage, vous observez des restes de détergent dans le réservoir pour

le détergent, soit le bras de lavage est blocké soit les orifices du bras de lavage
sont bouchés par des dépôts issus de l’eau de rincage.
Pour nettoyer les bras de lavage, vous pouvez les dévisser de l’endroit où ils
sont fixés (cf. chapitre « entretien et nettoyage »).

La vaisselle n’est pas sèche et ne brille pas.

• Vous n’avez pas utiliser de produit de rincage de marque.

• Le réservoir pour le produit de rinçage est vide.

Vous observez des rayures, des traces et traînées blanches sur les verres et
la vaisselle.

• Diminuez la dose du produit de rinçage.

Il y a des gouttes d’eau séches sur les verres et la vaisselle.

• Augmentez la dose du détergent.

• Le nettoyant peut en être l’origine. Veuillez contacter le conseillerclientèle du

fabricant du détergent.

Corrosion du verre

• Veuillez contacter le conseillerclientèle du fabricant du détergent.

39Que faire, si …

Protection de l’environnement40

Protection de l’environnement

2

Elimination du matériel d’emballage

Les matériaux d’emballage sont écologiques et recyclables. Les matières plasti
ques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux
d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet
effet (renseignezvous auprès des services de votre commune).

2 Appareils usagés

Le symbole W sur le produit ou son emballage indique que ce produit ne peut

être traité comme déchet ménager. Il doit être remis au point de collecte dédié à
cet effet (collecte et recyclage du matériel électrique et électronique). En procé
dant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'en
vironnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans
des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce pro
duit, veuillez prendre contact avec les services de votre commune ou le magasin
où vous avez
effectué l’achat.

1 Avertissement ! Débranchez tout appareil usagé de la prise secteur. Coupez le

câble d’alimentation au ras de l’appareil et mettezle au rebut avec la prise.
Détruisez le verrou de la porte de sorte que celleci ne puisse plus se fermer.
Cela évite que des enfants ne s’y enferment et qu’ils se mettent en danger.

Caractéristiques techniques

Contenance : 12 couverts standard y compris vaisselle de service
Pression de l’eau admissible : 0,11,0 MPa (= 10100 N/cm2 = 110 bar )
Raccordement électrique Voir plaque signalétique située sur le bord intérieur droit de la

Dimensions : 850 x 598 x 598 (H x l x P en mm)
Max. poids : 45 kg

porte du lavevaisselle.

5

Remarques destinées aux organismes de contrôle

Le contrôle de conformité à l’EN 60704 doit être effectué avec un plein chargement à
l’aide du programme de test (voir tableau des programmes).
Les contrôles de conformité à l’EN 50242 doivent être effectués avec l’adoucisseur
d’eau rempli de sel spécial, avec le distributeur de produit de rinçage plein, à l’aide du
programme de test (voir tableau des programmes).

Charge maximale : 12 couverts standard y compris la

vaisselle de service

Dosage du produit vaisselle : 5 g + 25 g (type B)
Réglage du produit de rinçage : 4 (type III)

41Remarques destinées aux organismes de contrôle

Exemples de disposition :

Panier supérieur

*) Décalez éventuellement sur la gauche les supports de tasses existants ainsi que le panier à

couverts.

Panier inférieur avec casier à couverts

*)

*)

Casier à couverts

*) Retirez éventuellement les supports à tasses se trouvant sur le côté gauche ainsi que les sup

ports à verres à bière y compris la tringle.

Instructions de montage et de raccordement42

Instructions de montage et de raccordement

1 Consignes de sécurité pour l’installateur

• L’appareil doit être transporté à la verticale au risque de renverser l’eau conte

nant le sel spécial.

• Avant la mise en service, vérifiez que le lavevaisselle n’a pas subi de domman

ges éventuels pendant le transport. Il est interdit de brancher un appareil en
dommagé. En cas de dommage, veuillez contacter votre concessionnaire.

• Ne mettez jamais le lavelinge en fonctionnement lorsque le câble d’alimenta

tion électrique est endommagé ou bien lorsque le bandeau de commande, le
plan de travail ou le socle sont si endommagés que l’intérieur de l’appareil pré
sente une ouverture béante accessible.

• Branchez toujours le connecteur dans une prise de courant de sécurité instal

lée réglementairement.

• Avant la mise en service de l’appareil, vérifiez que la tension nominale et le

type de courant électrique indiqués sur la plaque signalétique correspondant
bien à la tension nominale et au type de courant électrique du lieu de l’instal
lation. La plaque signalétique indique également le type de fusible de sécurité
requis.

• N’utilisez pas de prise multiples, de raccords et de câbles de rallonge. Risque

d’incendie par surchauffe !

• Le remplacement de l’alimentation électrique du lavelinge relève exclusive

ment de la compétence d’un spécialiste agréé ou du service arpèsvente.

• Seul le service aprèsvente est habilité à remplacer un tuyau d’alimentation

d’eau pourvu d’une soupape de sécurité.

Installation du lavevaisselle

• Pour être stable, le lavevaisselle doit être placé sur un sol dur et parfaitement

plat.

• Pour compenser les inégalités du sol et pour mettre l’appareil à la même hau

teur que les autres meubles, dégagez les pieds vissables à l’aide d’un tourne
vis.

• Le tuyau de vidange, le tuyau d’alimentation d’eau et le câble d’alimentation

électrique doivent avoir du jeu dans l’emboîtement du socle à l’arrière de l’ap
pareil pour ne pas risquer d’être pliés ou compressés.

43Branchement du lavevaisselle

Appareils “pose libre“ (sur socle)

1 Si le lavevaisselle est installé à proximité directe d’un four, il est nécessaire de le

séparer de ce dernier à l’aide d’une plaque réfractaire à la chaleur et non inflam
mable (habillez la face située vers le four avec une feuille en aluminium) entre
l’arête supérieure du plan de travail et le four (profondeur 57,5 cm).

Pour encastrer l’appareil sous un plan de
travail, vous pouvez enlever le plan de tra
vail d’origine du lavevaisselle comme suit :

1. Dévissez les vis des cornières situés à l’ar
rière de l’appareil (1).

2. Déplacez le plan de travail de l’appareil
d’env. 1 cm vers l’arrière (2).

3. Soulevez l’avant du plan de travail (3) et
enlevezle.

1 Si vous installez ultérieurement l’appareil de nouveau en pose libre, le plan de

travail d’origine devra être remonté.

Branchement du lavevaisselle

Raccordement de l’alimentation d’eau

• Le lavevaisselle peut être raccordé sur une alimentation d’eau froide et d’eau

chaude jusqu’à une température max. de 60 °C.

• Le lavevaisselle ne doit pas être raccordé à des réservoirs d’eau chaude ou à

des chauffeeau.

Branchement du lavevaisselle44

Pression de l’eau admissible

Pression de l’eau minimale admissible :
0,1 MPa ( = 1 bar = 10 N/cm

Pression de l’eau maximale admissible :

1 MPa ( = 10 bar = 100 N/cm

2

)

2

)

Si la pression de l’eau est inférieure à 0,1 MPa,
veuillez demander conseil à votre installateur.

Si la pression de l’eau excède 1 MPa, une sou
pape de réduction devra être installée en
amont de l’appareil (disponible auprès de votre
magasin spécialisé).

Raccordez le tuyau d’alimentation d’eau

1 Lors du raccordement, le tuyau d’alimentation d’eau ne doit pas être plié, com

pressé ou entortillé.
Raccordez le tuyau d’alimentation d’eau à un robinet d’arrivée d’eau avec un fi
letage extérieur de ¾ de pouce à l’aide du raccord à vis (ISO 2281:2000). Le
tuyau d’alimentation d’eau est équipé d’un écrou de raccordement en matière
plastique ou en métal :
– Vissez l’écrou de raccordement uniquement à la main .
Vérifiez ensuite à l’œil nu l’étanchéité du raccordement (assurezvous que le ro
binet d’arrivée d’eau ne perd pas).

3 Afin de ne pas diminuer la disponibilité en eau dans la cuisine, nous vous recom

mandons d’installer un robinet d’eau supplémentaire ou bien de monter une
pièce d’embranchement sur le robinet existant.

1 Avertissement: Danger de choc électri

que

(N’est valable que pour un lavevaisselle
doté d’une valve de sécurité).

Le câble électrique de la valve de sécurité se
trouve dans le tuyau d’alimentation à dou
bleparois.

N’immergez jamais le tuyau d’alimentation
ainsi que la valve de sécurité dans l’eau.

Vidange de l’eau

Tuyau de vidange

1 Le tuyau de vidange ne doit pas être plié, compressé ou entortillé.

Raccordement du tuyau de vidange :

– hauteur admissible max. : 1 mètre.
– hauteur minimale admissible : 40 cm audessus du bord inférieur de l’appa

reil.

45Branchement du lavevaisselle

Rallonges de tuyau

• Vous pouvez vous procurer des rallonges

de tuyau dans les magasins spécialisés ou
auprès de notre service aprèsvente. Le
diamètre interne des rallonges de tuyau ne
doit pas excéder 19 mm pour ne pas per
turber le fonctionnement de l’appareil.

• La pose horizontale des rallonges de tuyau

ne doit pas excéder 4 mètres et la hauteur
maximale admissible du raccordement du
tuyau de vidange est dans ce cas de 85 cm.

Raccordement au siphon

• Le faux rond du tuyau de vidange (ø 19 mm) s’adapte sur tous les types de si

phon. Le diamètre externe du raccordement au siphon doit être d’au moins
15 mm.

• Le tuyau de vidange et le collier de serrage fourni doivent être fixés sur le rac

cordement du siphon.

Dispositif de protection contre les inondations

Pour prévenir des dégâts des eaux, le lavevaisselle est équipé d’un dispositif de
protection contre les inondations.
En cas d’anomalie, la valve de sécurité interrompt immédiatement l’afflux d’eau
vers le tuyau d’alimentation.

Raccordement électrique

Les informations concernant la tension du secteur, le type de courant ainsi que
le fusible de sécurité requis figurent sur la plaque signalétique. La plaque signa
létique se trouve sur le bord intérieur droit de la porte du lavevaisselle.

Pour débrancher le lavevaisselle, enlevez la fiche mâle.

Avertissement :

– Les normes de sécurité imposent de mettre l’appareil à la terre.

Le fabricant décline toute responsabilité en cas de nonrespect des mesures de
sécurité cidessus.

– La prise doit être accessible après l’installation de l’appareil.

Garantie/Si vous devez nous contacter46

Garantie/Si vous devez nous contacter

Garantie

France

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de
vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celuici.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat
de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.

Si vous devez nous contacter

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence
une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans ces
se les produits que nous vous proposons.

AVANT L’ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de
produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimezvous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez
aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout
son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus
grand respect du Consommateur.

A bientôt !

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs ca
ractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78).

BP 50142 – 60307 SENLIS CEDEX

Tél. : [phone] (0,15 h TTC/mn)

Fax : [phone]

EMAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :
Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX

Tél. : [phone] (0,34 h TTC/mn)

EMAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 h  552 042 285 RCS SENLIS

47Garantie/Si vous devez nous contacter

Belgique

DÉCLARATION DE CONDITIONS DE GARANTIE.
Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se pré
senter. Notre service clientèle se chargera de réparer ceci sur demande, pendant ou après la pé

riode de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée.
La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européen
ne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au

titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de ga
rantie.
Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisa
teur final. L'appareil est garanti dans le cadre et dans le respect des conditions suivantes:

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à

toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de
livraison de l'appareil au premier consommateur final.
Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins profession
nelles ou de façon équivalente.

2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la

défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les com
posants remplacés sans frais deviennent notre propriété.

3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à

notre connaissance.

4. L'application de la garantie est soumise à la production par le consommateur des preuves

d'achat avec la date d'achat et/ou la date de livraison.

5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le ver

re (vitrocéramique), les matières synthétiques et le caoutchouc, résultent d'une mauvaise uti
lisation.

6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent pas la

valeur et la solidité générales de l'appareil.

7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par:

– une réaction chimique ou électrochimique provoquée par l'eau,
– des conditions environnementales anormales en général,
– des conditions de fonctionnement inadaptées,
– un contact avec des produits agressifs.

8. La garantie ne s'applique pas pour les défectuosités, dues au transport, survenues en dehors

de notre responsabilité. Celles causées par une installation ou un montage inadéquat, par un
manque d'entretien, ou par le nonrespect des indications de montage et d'utilisation, ne se
ront pas davantage couvertes par la garantie.

9. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations ou d'

interventions pratiquées par des personnes non qualifiées ou incompétentes, ou qui ont pour
cause l'adjonction d'accessoires ou de pièces de rechange non d'origine.

10.Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle.

Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou
pour des appareils encastrables.

11.Si des appareils sont encastrés, sousencastrés, fixés ou suspendus de telle sorte que le retrait

et la remise en place de ceuxci dans leur niche d'encastrement prennent plus d'une demi
heure, les frais de prestation qui en découlent seront portés en compte. Les dommages con
nexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.

Garantie/Si vous devez nous contacter48

12.Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est

pas concluante, ou si les frais de réparations sont jugés disproportionnés, le remplacement de
l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le
consommateur.
Dans ce cas nous nous réservons le droit de réclamer une participation financière calculée au
prorata de la période d'utilisation écoulée.

13.La réparation sous garantie n'entraîne pas de prolongation de la période normale de garan

tie, ni le départ d'un nouveau cycle de garantie.

14.Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuo

sité.

15.Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions

de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consom
mateur voudrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnue légale
ment, la compensation n'excèdera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en
Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux con
ditions techniques (p. ex. : la tension, la fréquence, les prescriptions d'installation, le type de gaz,
etc.) pour le pays concerné, et qu'ils supportent les conditions climatiques et environnementales
locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu 'ils répon
dent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées
ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de ga
rantie.

Adresse de notre service clientèle:
Belgique

Electrolux Home Products Belgium
ELECTROLUX SERVICE
Bergensesteenweg 719
1502 Lembeek

Email: [e-mail]

Pièces détachées, accessoires et produits d'entretien

Pour la Belgique: vous pouvez commander des pièces détachées, accessoires et consommables online à
l'adresse http://www.aeghome.be/fr

Consumer services 02/363.04.44 02/363.04.00

Téléphone Téléfax

02/363.04.60

Luxembourg

Téléphone Téléfax

GrandDuché de Luxembourg
ELECTROLUX HOME PRODUCTS
Rue de Bitbourg. 7
L1273 LuxembourgHamm

Email: consumer[e-mail]

Consumer services 00 352 42 4311 00 352 42 431360

49Garantie/Si vous devez nous contacter

Garantie Europeenne

NE S'APPLIQUE PAS POUR LES APPAREILS COMMERCIALISES SUR LE TERRITOIRE FRANÇAIS.
Cet appareil est garanti par Electrolux dans chacun des pays énumérés au dos de cette notice et pour la pé
riode spécifiée par la garantie ou, à défaut, par la législation en vigueur. Si vous déménagez d’un pays dans
un autre pays repris dans la liste, la garantie déménagera avec vous dans les conditions suivantes:

•

La garantie commence à la date à laquelle l'appareil a effectivement été acheté à l'origine telle qu'elle ap
paraîtra sur production d'un document d'achat valable délivré par le vendeur de l'appareil.

•

La garantie est valable pour la même période et couvre le remplacement de pièces détachées et la main
d'oeuvre dans les mêmes conditions que celles prévues pour votre nouveau pays de résidence pour le type
de modèle ou la gamme d'appareils particuliers.

•

La garantie de l'appareil est exclusivement reconnue à l'acheteur d'origine et ne peut être cédée à un
autre utilisateur de l'appareil.

•

L'appareil devra être installé et utilisé conformément aux instructions fournies par Electrolux, l'usage
étant limité à des applications ménagères et à des fins non commerciales.

•

L'appareil sera installé conformément à toutes les prescriptions et législations en vigueur dans votre nou

veau pays de résidence.
Les dispositions de cette garantie européenne n'affecte en aucune manière les droits qui vous sont reconnus
par la loi.

www.electrolux.com

p t b

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane

Belgique/België/
Belgien

Èeská republika [phone] Budìjovická 3, Praha 4, 140 21

Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone] Mustamäe tee 24, 10621 Tallinn

España [phone]

France www.electrolux.fr

Great Britain [phone]

Hellas [phone] Limnou Str., 54627 Thessaloniki
Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia [phone] C.so Lino Zanussi, 26  33080 Porcia (PN)
Latvija [phone] Kr. Barona iela 130/2, LV1012, Riga
Lietuva [phone] Ozo 10A, LT 08200 Vilnius
Luxembourg [phone] Rue de Bitbourg, 7, L1273 Hamm

[phone] Bergensesteenweg 719, 1502 Lembeek

Carretera M300, Km. 29,900
Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire
LU4 9QQ

Garantie/Si vous devez nous contacter50

p t b

Magyarország [phone]

Nederland [phone]

Norge [phone] Risløkkvn. 2 , 0508 Oslo
Österreich [phone] Herziggasse 9, 1230 Wien
Polska [phone] ul. Kolejowa 5/7, Warszawa

Portugal [phone]

Romania [phone] Str. Garii Progresului 2, S4, 040671 RO

Schweiz/Suisse/
Svizzera

Slovenija [phone]

Slovensko [phone]

Suomi www.electrolux.fi

Sverige [phone]

[phone] Industriestrasse 10, CH5506 Mägenwil

Türkiye [phone]

Россия [phone]

H1142 Budapest XIV,
Erzsébet királyné útja 87

Vennootsweg 1, 2404 CG 
Alphen aan den Rijn

Quinta da Fonte  Edificio Gonçalves Zarco  Q 35
2774  518 Paço de Arcos

Electrolux Ljubljana d.o.o.
Gerbiceva 98, 1000 Ljubljana

Electrolux Slovakia s.r.o., Electrolux Domáce spotre
bièe SK, Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Göransgatan 143,
S105 45 Stockholm

Tarlabaþý caddesi no : 35 Taksim
Istanbul

129090 Москва, Олимпийский
проспект, 16, БЦ „Олимпик“

Service aprèsvente

En cas de problèmes techniques, vérifiez d’abord s’il ne vous est pas possible de
réparer vousmême le dysfonctionnement à l’aide de la notice d’utilisation (cha
pitre „Que faire, si...“).

Si vous ne parvenez pas à réparer le dysfonctionnement, veuillez contacter notre
Consumer Services.

Pour pouvoir vous dépanner dans les plus
brefs délais, nous nécessitons les informa
tions suivantes :

– Désignation du modèle
– Numéro du produit (PNC)
– Numéro de série (SNo.)

(ces chiffres se trouvent sur la plaque si

gnalétique)

– Type de dysfonctionnement
– eventuellement le message d’erreur affiché par l’appareil

Pour pouvoir accéder rapidement aux numéros d’identification de l’appareil,
nous vous recommandons de les consigner à cet endroit.

51Service aprèsvente

Désignation du modèle .....................................

PNC : .....................................

SNo : .....................................

www.electrolux.com

www.aeg-electrolux.fr
www.aeg-electrolux.be

117 988 64/0-00-270307-02 Sous réserve de modifications
