ELECTROLUX F65411VI User Manual [fr]

FAVORIT 65411 VI

Benutzerinformation
Notice d'utilisation
Gebruiksaanwijzing

Geschirrspüler

Lave-vaisselle

Afwasmachine

Inhalt

2

Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese
Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge
perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei
Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort
aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen
eventuellen neuen Besitzer dieses Gerätes weiter.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhalt

Gebrauchsanleitungen 3

Sicherheitshinweise 3

Bestimmungsgemäßer Gebrauch 3
Allgemeine Sicherheitshinweise 3
Kindersicherung 3
Aufstellung 4

Produktbeschreibung 4
Bedienblende 5

Einstellmodus 6
Töne 6

Erste Benutzung 7
Einstellen des Wasserenthärters 7

Manuelle Einstellung 8
Elektronische Einstellung 8

Verwendung von Geschirrspülsalz 9
Verwendung von Klarspülmittel 9

Einstellung der Klarspüldosierung 10

Täglicher Gebrauch 11
Laden von Besteck und Geschirr 11

Unterkorb 12
Besteckkorb 12
Oberkorb 13
Höhenverstellung des Oberkorbs 14

Gebrauch von Spülmittel 14

Füllen Sie Reinigungsmittel ein 15

Funktion "Multi-tab" 16

Ein-/Abschalten der Funktion "Multi-tab"

Spülprogramme 17
Wählen und starten Sie ein Spülprogramm

Entladen des Geschirrspülers 19
Reinigung und Pflege 20

Filterreinigung 20
Reinigung der Sprüharme 21
Reinigung der Außenseiten 21
Reinigung des Geräteinneren 21
Längerer Gerätestillstand 21
Frostschutzmaßnahmen 21
Transport des Gerätes 22

Was tun, wenn ... 22
Technische Daten 24
Hinweise für Prüfinstitute 24
Installationsanweisungen 27

Aufstellung 27

Fixieren des Geschirrspülers 27
Ausrichten 27

Wasseranschluss 27

Wasseranschluss 27
Wasserschlauch mit Sicherheitsventil 28
Anschluss des Ablaufschlauchs 28

Elektrischer Anschluss 30
Umweltschutz 30

16

Verpackungsmaterial 30

18

Änderungen vorbehalten

Sicherheitshinweise

Gebrauchsanleitungen

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorliegende Gebrauchsanweisung aufmerksam durch,
einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von
Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den
Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und
übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder
während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert
ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr
bestimmt.

• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.

• Messer und andere spitze Gegenstände müssen mit der Spitze nach unten in den Be­steckkorb gestellt oder waagerecht in den oberen Korb gelegt werden.

• Nur für Geschirrspüler geeignete Produkte (Klarspüler, Reinigungsmittel und Salz) ver­wenden.

• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.

• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.

• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kun­dendienststellen und verlangen Sie stets Original-Ersatzteile.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen
durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verlet­zungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Origi­nal-Ersatzteilen.

3

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler können Verätzungen an Augen, Mund und Kehle verursa­chen. Lebensgefahr! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmit­telhersteller.

•Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können immer
Spülmittelrückstände vorhanden sein.

• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen immer
geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich
verletzen kann.

• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrspüler
darf nicht unbeaufsichtigt von Kindern benutzt werden.

• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.

Produktbeschreibung

4

• Spülmittel außer Reichweite von Kindern aufbewahren.

• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes
Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.

• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur
von qualifizierten Fachkräften ausgeführt werden.

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder
dem Produkt selbst vorgenommen werden.

• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder einem de­fekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel
defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung
von Unfällen an den lokalen Kundendienst.

• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die
hydraulischen und elektrischen Bauteile beschädigt werden können.

WARNUNG!

Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anweisungen
der betreffenden Abschnitte.

Produktbeschreibung

1 Oberkorb
2 Einstellung der Wasserhärtestufe
3 Salzbehälter

4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspülmittel
6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

Bedienblende

1 Ein-/Aus-Taste
2 Digital-Display
3 Zeitvorwahl-Taste
4 Programmwahltasten
5 Kontrolllampen
6 Funktionstasten

MULTITAB Zeigt an, ob die Funktion "Multi-tab" (siehe

Salz Leuchtet auf, sobald Spezialsalz nachgefüllt

Kontrolllampen

"Funktion Multi-tab") ein- oder ausgeschaltet ist

werden muss.

Bedienblende

1)

5

Klarspüler Leuchtet auf, sobald Klarspülmittel nachgefüllt

werden muss.

1) Die Salz- und Klarspülmittel-Kontrolllampen leuchten nie während eines Spülprogramms auf, selbst wenn Salz

oder Klarspülmittel nachgefüllt werden müssen.

1)

Bedienblende

6

Im Digital-Display wird Folgendes angezeigt:

• der Härtegrad, auf den der Wasserenthärter eingestellt ist,

• die ungefähre Restzeit des laufenden Programms,

•

das Ein-/Abschalten des Klarspülmitteldosierers (NUR bei aktiver Funktion "Multi-tab"),

• das Ende des Spülprogramms (im Digital-Display erscheint eine Null),

• der Ablauf der Zeitvorwahl,

• Fehlercodes im Fall von Fehlfunktionen des Geschirrspülers,

• Ein-/Abschalten der Töne.

Funktionstasten

Mit diesen Tasten können folgende Funktionen eingestellt werden:

• Einstellung des Wasserenthärters,

• Abbrechen eines Spülprogramms oder einer laufenden Zeitvorwahl,

• Ein-/Abschalten der Funktion "Multi-tab"

• Ein-/Abschalten des Klarspülmitteldosierers bei aktiver Funktion "Multi-tab",

• Ein-/Abschalten der Töne.

Einstellmodus

Das Gerät befindet sich im Einstellmodus, wenn alle Kontrolllampen der Programmtasten
leuchten.

Denken Sie daran, dass sich der Geschirrspüler:

• beim Auswählen eines Spülprogramms

• bei der Einstellung des Wasserenthärters

• beim Aktivieren/Deaktivieren der Klarspülmitteldosierung

• beim Ein-/Abschalten der Töne

im Einstellmodus befinden MUSS.

Wenn eine Programmkontrolllampe leuchtet, ist das zuletzt ausgeführte Programm noch
eingestellt.
In diesem Fall muss das Programm gelöscht werden, um zum Einstellmodus zurückzukehren.
Löschen eines eingestellten oder laufenden Programms: Drücken Sie gleichzeitig die
beiden Programmwahltasten über dem Wort RESET, bis die Kontrolllampen aller Pro­grammwahltasten aufleuchten. Das Programm ist gelöscht und das Gerät befindet sich
wieder im Einstellmodus.

Töne

Damit besser erkennbar ist, welche Operationen der Geschirrspüler ausführt, wurden Töne
eingeführt:

• bei der Einstellung des Wasserenthärters

• bei Programmende

• Auslösen eines Alarms aufgrund einer Fehlfunktion.

Werkseitige Einstellung: Töne eingeschaltet.

Mithilfe der Funktionstasten können Töne ausgeschaltet werden.

1.

Drücken Sie die Ein-/Aus-Taste. Das Gerät muss sich im Einstellmodus befinden.

2.

Drücken Sie gleichzeitig die Funktionstasten B und C, bis die Kontrolllampen der Funk­tionstasten A, B und C zu blinken beginnen.

Erste Benutzung

3.

Drücken Sie Funktionstaste C. Jetzt erlöschen die Kontrolllampen der Tasten A und B,
während die Kontrolllampe der Funktionstaste C weiter blinkt. Im Digital-Display wird
die aktuelle Einstellung angezeigt.

= Töne ausgeschaltet

= Töne eingeschaltet

4.

Drücken Sie zum Wechseln der Einstellung erneut Funktionstaste C: Im Digital-Display
wird jetzt die neue Einstellung angezeigt.

5. Zur Speicherung des Vorgangs schalten Sie den Geschirrspüler bitte aus.

Erste Benutzung

Vor der ersten Benutzung Ihres Geschirrspülers:

• Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Installations­anweisungen entsprechen

• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren

• Einstellen des Wasserenthärters

• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für Ge­schirrspüler

• Füllen Sie das Klarspüldosiergerät mit Klarspüler

Bei Verwendung von Reinigertabs wie: "3 in 1", "4 in 1", "5 in 1" usw. wählen Sie die Funktion
"Multi-tab" (siehe "Die Funktion Multi-tab").

7

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthal­tenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beein­trächtigen können.
Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die Wasserhärte wird
in gleichwertigen Einheiten gemessen, Deutsche Wasserhärtegrade (°dH), Französische
Grade (°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte).
Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr
lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Wasserhärte Einstellung der Wasserhärte-

stufe

°dH °TH mmol/l Manuell Elektronisch

51 - 70 91 - 125 9,1 - 12,5 2 Stufe 10 Ja
43 - 50 76 - 90 7,6 - 8,9 2 Stufe 9 Ja
37 - 42 65 - 75 6,5 - 7,5 2 Stufe 8 Ja
29 - 36 51 - 64 5,1 - 6,4 2 Stufe 7 Ja
23 - 28 40 - 50 4,0 - 5,0 2 Stufe 6 Ja
19 - 22 33 - 39 3,3 - 3,9 2 Stufe 5 Ja

Zusatz von

Salz

Einstellen des Wasserenthärters

8

Wasserhärte Einstellung der Wasserhärte-

stufe

°dH °TH mmol/l Manuell Elektronisch

15 - 18 26 - 32 2,6 - 3,2 1 Stufe 4 Ja
11 - 14 19 - 25 1,9 - 2,5 1 Stufe 3 Ja

4 - 10 7 - 18 0,7 - 1,8 1 Stufe 2 Ja

< 4 < 7 < 0,7 1 Stufe 1 Nein

Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als auch elekt­ronisch eingestellt werden.

Manuelle Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 2 eingestellt.

1. Öffnen Sie die Tür des Geschirrspülers.

2. Entfernen Sie den Unterkorb aus dem Ge­schirrspüler.

3. Stellen Sie den Härtebereichsschalter auf
Härtestufe 1 oder 2 (siehe Tabelle).

4. Setzen Sie den unteren Korb wieder ein.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Stufe 5 eingestellt.

Zusatz von

Salz

1. Drücken Sie die On/Off Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2.

Drücken Sie gleichzeitig die Tasten B und C, bis die Kontrolllampen der Tasten A, B und
C zu blinken beginnen.

3.

Drücken Sie Taste A. Die Kontrolllampen der Tasten B und C erlöschen, während die
Kontrolllampe der Taste A weiter blinkt. Im Digital-Display wird die aktuelle Stufe an­gezeigt und eine Reihe aufeinander folgender Töne ertönt.

Beispiele:

Anzeige, 5 aufeinander folgende Töne, Pause, usw.... = Stufe 5

Anzeige, 10 aufeinander folgende Töne, Pause, usw.... = Stufe 10

4.

Drücken Sie zur Änderung der Härtestufe Taste A. Mit jedem Druck auf die Taste wech­selt die Stufe. Die verfügbaren Stufen sind in der Tabelle aufgeführt.

Beispiele: Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken von Taste A
Härtestufe 6 ausgewählt. Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken
der Taste A Härtestufe 1 ausgewählt.

5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Op­tionen zu speichern.

Verwendung von Geschirrspülsalz

Verwendung von Geschirrspülsalz

WARNUNG!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die
nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen zu Schäden
des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten
Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit
auf dem Geräteboden bleibt und Korrosion verursacht.

Einfüllen:

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe
des Salzbehälters nach links ab.

2.

Gießen Sie 1 Liter Wasser in den Salzbehälter (dies ist nur vor dem ersten Auffüllen
mit Salz erforderlich).

3. Füllen Sie den Behälter mithilfe des mit­gelieferten Trichters mit Salz.

4. Die Verschlusskappe wieder anbringen
und sicherstellen, dass kein Salz auf dem
Gewinde oder der Dichtung vorhanden
ist.

5. Schrauben Sie die Verschlusskappe nach
rechts bis zum Anschlag zu. Ein Klicken
zeigt an, dass die Kappe fest verschlossen
ist.

Seien Sie unbesorgt, wenn beim Einfüllen
Wasser aus dem Salzbehälter ausfließt; das ist
ganz normal.

9

Die Salzkontrolllampe kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten,
vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich
langsamer auflöst, kann dieser Vorgang länger dauern. Der Gerätebetrieb wird dadurch
nicht beeinträchtigt.

Verwendung von Klarspülmittel

WARNUNG!

Nur Markenklarspülmittel für Geschirrspülmaschinen verwenden.
Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den
Behälter für Klarspüler. Das Gerät kann dadurch beschädigt werden.

Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und flecken- und streifen­freies Trocknen.
Das Klarspülmittel wird automatisch beim letzten Spülgang zugesetzt.

Verwendung von Klarspülmittel

10

1. Drücken Sie auf die Entriegelungstaste (A),
um den Behälter zu öffnen.

2. Füllen Sie das Klarspülmittel in den Behäl­ter. Der maximale Füllstand wird durch die
Markierung "max" angezeigt.

Das Dosiergerät fasst ca. 110 ml Klarspül­mittel; die Menge reicht je nach der Do­siereinstellung für 16 bis 40 Spülzyklen.

3. Vergewissern Sie sich nach jedem Füllen,
dass der Deckel geschlossen ist.

Wischen Sie verschüttetes Klarspülmittel so­fort mit einem saugfähigen Tuch auf, um über­mäßige Schaumbildung beim folgenden Spül­zyklus zu vermeiden.

Einstellung der Klarspüldosierung

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspülmitteldosierung
mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).
Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Geschirr
nach dem Spülen Wassertropfen oder Kalkflecken
zurückbleiben.
Verringern Sie die Dosierung, wenn weißliche
Streifen auf dem Geschirr oder ein bläulicher Über­zug auf Gläsern und Messerklingen zu sehen sind.

Täglicher Gebrauch

Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt werden

muss.

• Laden Sie das Besteck und Geschirr in den Geschirrspüler.

• Füllen Sie Reinigungsmittel ein.

• Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.

• Starten Sie das Spülprogramm.

Laden von Besteck und Geschirr

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Ge­schirrspüler gereinigt werden.

• Vor dem Laden des Geschirrs:

– Speisereste und Abfall entfernen.
– Töpfe mit angebrannten Speiseresten einweichen

• Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:

– Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.
– Hohlgefäße mit der Öffnung nach unten einlegen, so dass sich in den Behältern kein

Wasser ansammeln kann.

– Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abde-

cken.
– Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.
– Kleine Gegenstände in den Besteckkorb legen.

• Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wassertropfen zu­rückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.

• Leichte Gegenstände (Kunststoffschüsseln usw.) so im Oberkorb anordnen, dass sie nicht
verrutschen können.

Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüler

ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder
Perlmuttgriffen.

• Nicht hitzebeständige Kunststoffteile.

• Älteres Besteck, dessen Klebeverbindungen
temperaturempfindlich sind.

• Geklebte Geschirr- oder Besteckteile.

• Zinn- bzw. Kupfergegenstände.

• Bleikristallglas.

• Rostempfindliche Stahlteile.

• Frühstücksbrettchen.

• Gegenstände aus Kunstfasern.

Öffnen Sie die Tür und ziehen Sie die Körbe zum Laden des Geschirrs heraus.

• Reinigen Sie Steingut nur dann im Geschirr­spüler, wenn es vom Hersteller als geschirr­spülerfest deklariert wird.

• Glasierte Muster können bei häufigem Spülen
ihren Glanz verlieren.

• Silber- und Aluminiumteile neigen zu Verfär­bungen: Speisereste wie Eiweiß, Eigelb und
Senf verfärben Silber und hinterlassen darauf
oft Flecken. Entfernen Sie daher sofort Spei­sereste von Silberbesteck, wenn es nicht so­fort nach dem Gebrauch gespült wird.

11

Laden von Besteck und Geschirr

12

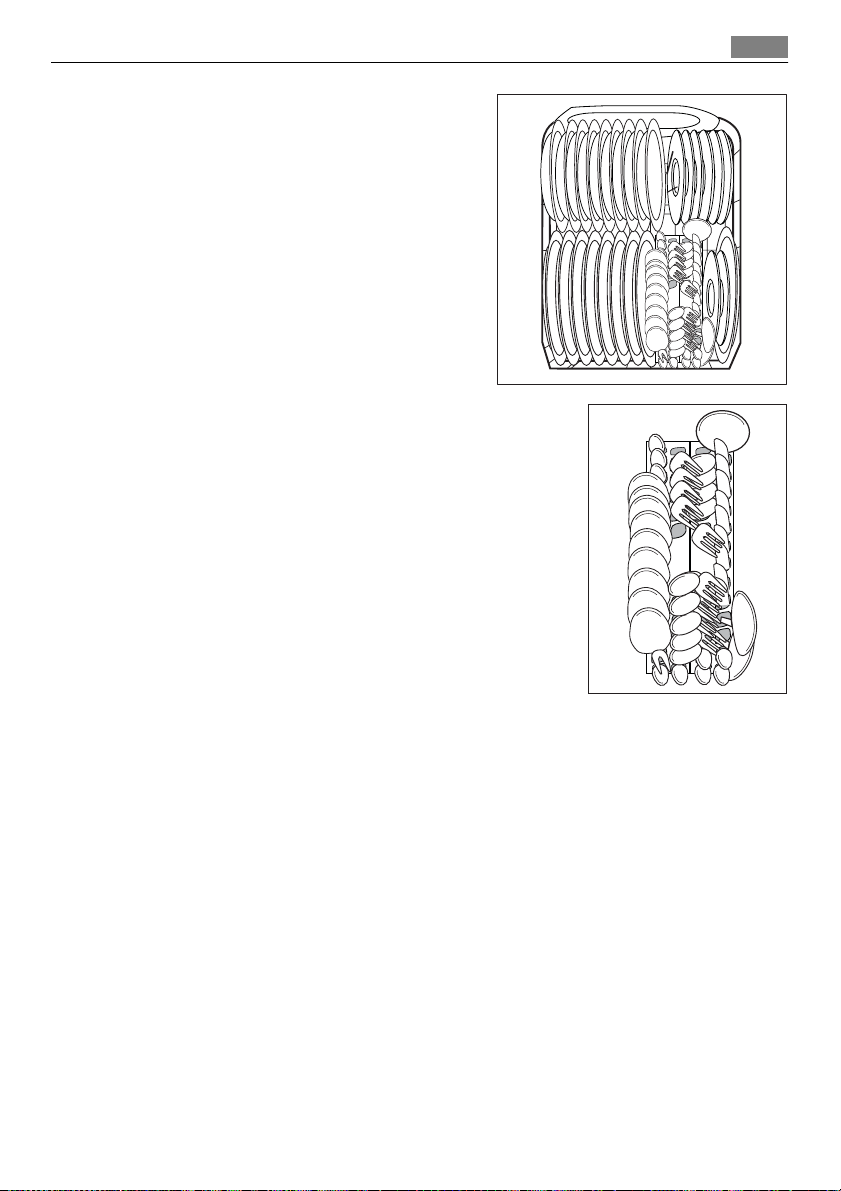

Unterkorb

Der Unterkorb ist zur Aufnahme von Kochtöpfen,
Deckeln, Tellern, Salatschüsseln, Besteck usw. be­stimmt.

Ordnen Sie Servierplatten und große Deckel um
den Korbrand an; achten Sie darauf, dass die
Sprüharme nicht behindert werden.

Die zwei Stachelreihen des Unterkorbs können
zum Laden von Töpfen, Pfannen und Schüsseln
schnell umgeklappt werden.

Besteckkorb

WARNUNG!

Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar. Langes
und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt
werden. Seien Sie vorsichtig beim Laden oder Herausnehmen von scharfen Gegenständen
wie Messern.

Laden von Besteck und Geschirr

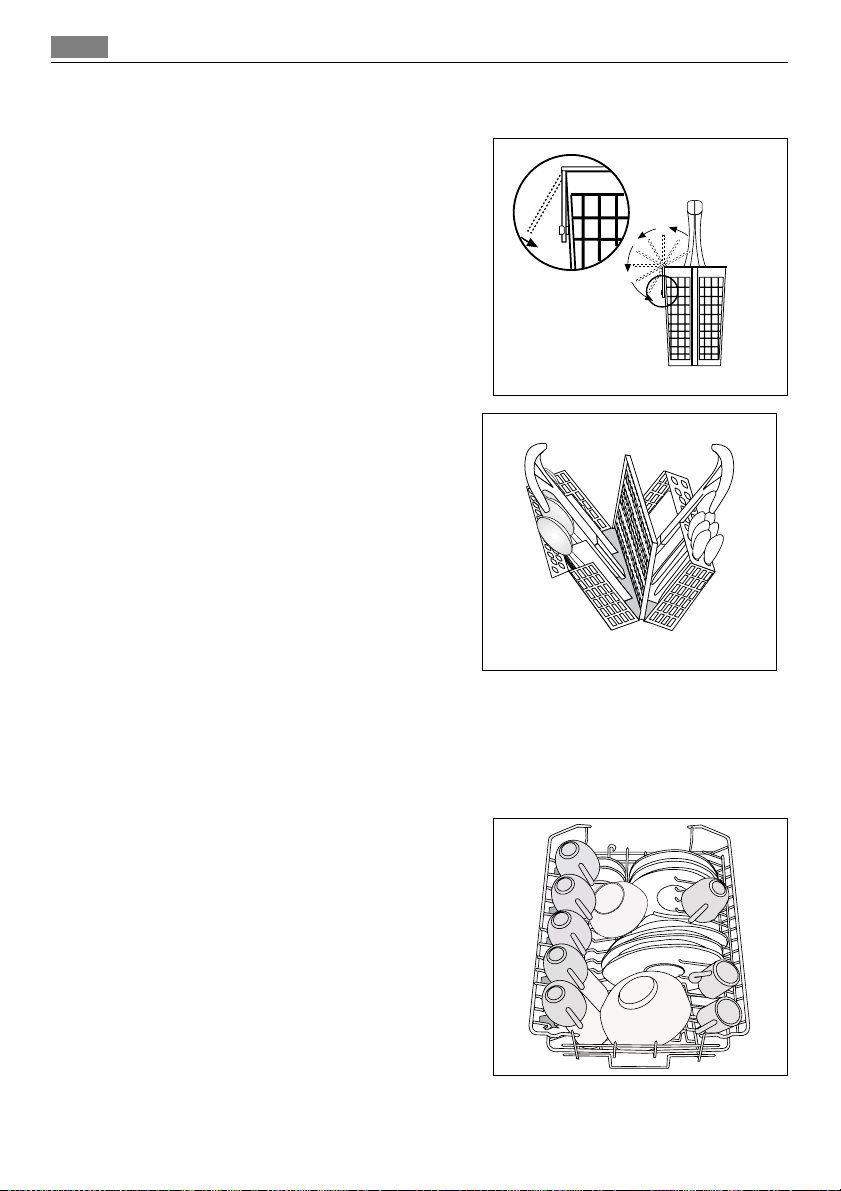

Damit alle in den Besteckkorb eingestellten Teile vom Wasser umspült werden können,
beachten Sie bitte:

1. Stecken Sie das Besteckgitter auf den Be­steckkorb.

2. Gabeln und Löffel mit dem Griff nach un­ten in den Besteckkorb stellen.

Für größere Gegenstände wie Schneebe­sen eine Hälfte des Besteckgittters entfer­nen.

Der Besteckkorb ist herausnehmbar.
Bitte achten Sie darauf, stets beide Teile des
zweiteiligen Griffs in die Hand zu nehmen, wenn
Sie den Korb aus dem Geschirrspüler herausneh­men.

1. Stellen Sie den Besteckkorb auf einem Tisch
oder einer Arbeitsfläche ab.

2. Öffnen Sie den zweiteiligen Griff.

3. Entnehmen Sie das Besteck.

13

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellern (Desserttellern, Untertassen, Esstellern bis zu 24
cm Durchmesser), Salatschüsseln, Tassen und Gläsern bestimmt
Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die Ober­flächen aller Geschirrteile erreicht.
Langstielige Gläser können umgedreht in die Tas­senablagen gestellt werden. Für größere Gegen­stände können die Tassenablagen umgeklappt
werden.
Langstielige Gläser können umgedreht in die Tas­senablagen gestellt werden.

Gebrauch von Spülmittel

14

Für größere Gegenstände können die Tassenabla­gen umgeklappt werden.

Vergewissern Sie sich vor dem Schließen der Tür,
dass die Sprüharme beim Drehen nicht durch Ge­schirr behindert werden.

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spülen in den Unterkorb geladen werden, nachdem der
Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb

Bei angehobenem Oberkorb 20 cm 31 cm
Bei abgesenktem Oberkorb 24 cm 27 cm

So bringen Sie den Korb in die obere Position:

1. Den Korb bis zum Anschlag herausziehen.

2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet und die
Lage des Korbs stabil ist.

Gehen Sie wie folgt vor, um den Korb wieder in die obere Position zu bringen:

1. Den Korb bis zum Anschlag herausziehen.

2. Den Korb auf beiden Seiten vorsichtig an­heben und aufsetzen, bis der Mechanis­mus einrastet.

Verstellen Sie die Korbhöhe nie nur auf einer
Seite.
Die Tassenreihen können beim Korb in der
oberen Position nicht benutzt werden.

WARNUNG!

Schließen Sie nach dem Laden immer die Tür
des Geschirrspülers; eine offene Tür stellt stets
eine Unfallgefahr dar.

Gebrauch von Spülmittel

Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen.
Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den Packungen.

Gebrauch von Spülmittel

Die Verwendung der richtigen Dosierung der Reinigungsmittel trägt zum Schutz der Um­welt bei.

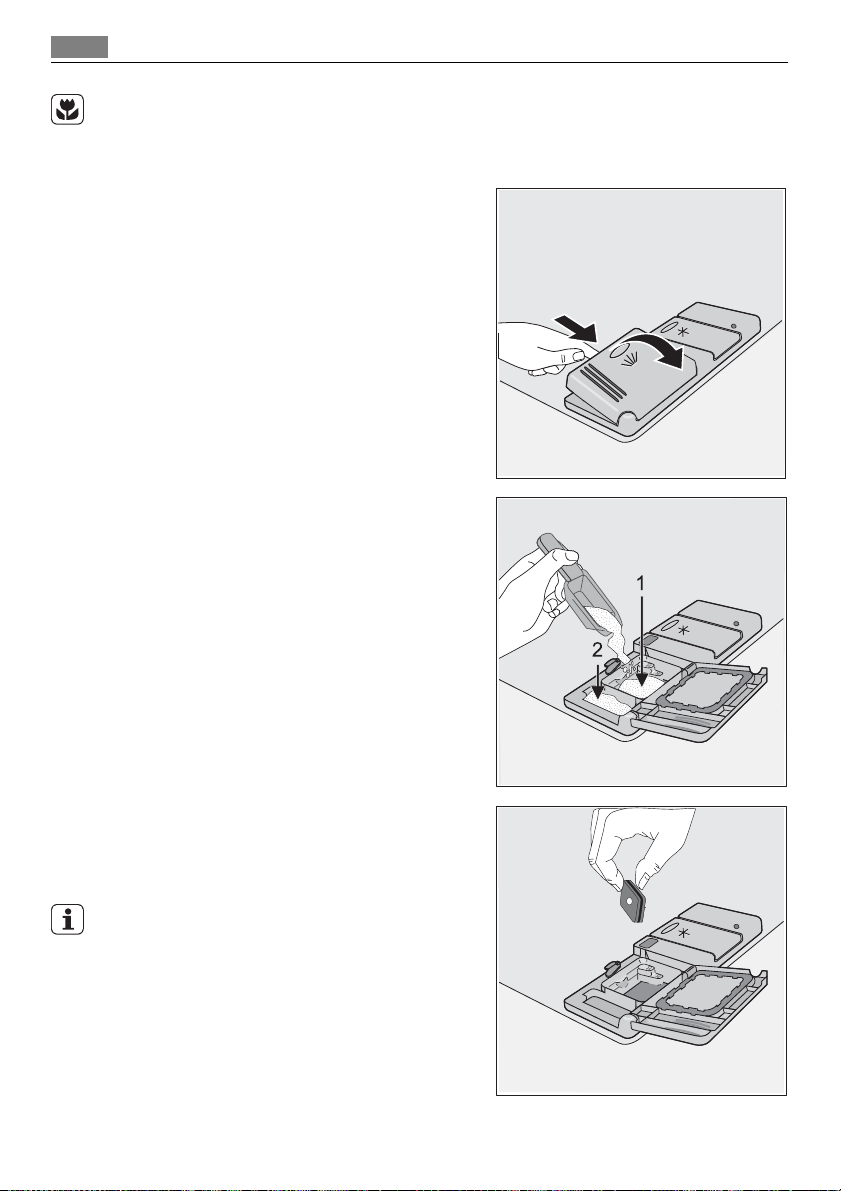

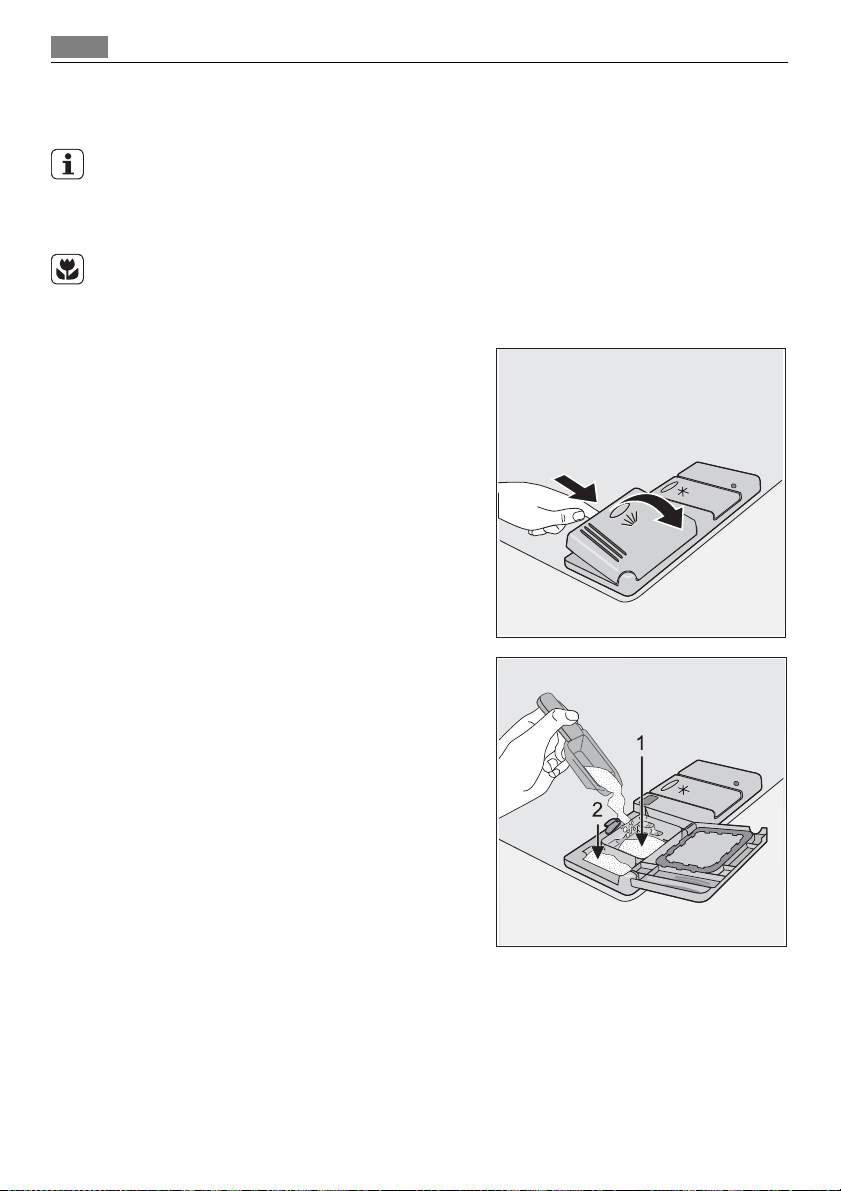

Füllen Sie Reinigungsmittel ein

1. Öffnen Sie den Deckel.

2. Füllen Sie den Behälter für Reinigungs­mittel (1) mit Reinigungsmittel. Achten Sie
auf die Dosiermarkierungen:

20 = ca. 20 g Reinigungsmittel
30 = ca. 30 g Reinigungsmittel.

3. Bei Programmen mit Vorspülen zusätzli­ches Spülmittel (5/10 g) in die Vorspül­kammer (2) füllen.

Das Reinigungsmittel wird in der Vorspül­phase verwendet.

15

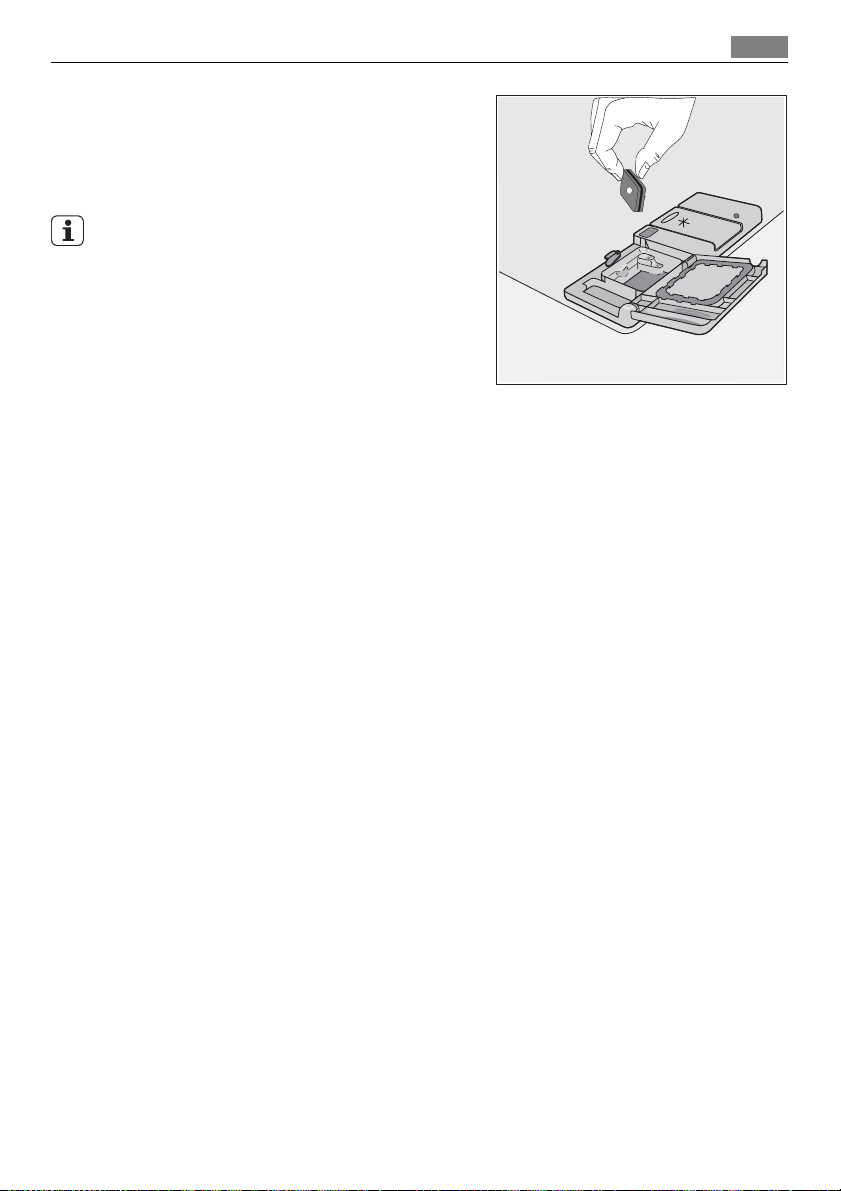

4. Legen Sie Reinigertabletten in das Fach (1)

5. Schließen Sie den Deckel und drücken Sie
denselben an, bis er einrastet.

Reinigertabletten

Reinigertabletten der verschiedenen Hersteller
lösen sich mit unterschiedlicher Schnelligkeit
auf. Einige Reinigertabletten erreichen aus
diesem Grund nicht ihre volle Waschkraft bei
kurzen Spülprogrammen. Benutzen Sie daher
bei Verwendung von Reinigungstabletten län­gere Spülprogramme, um sicher zu sein, dass
alle Reinigungsmittelreste beseitigt werden.

Funktion "Multi-tab"

16

Funktion "Multi-tab"

Dieser Geschirrspüler ist mit der Funktion "Multi-tab" ausgerüstet, die die Verwendung von
Kombi-Reinigungstabletten zum Geschirrspülen gestattet.
Bei diesen Produkten handelt es sich um Reinigungsmittel mit kombinierten Reinigungs-,
Klarspül- und Salzfunktionen. Je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5
in 1" usw.) können sie auch andere Zusätze enthalten.
Stellen Sie sicher, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind. Siehe
Herstellerangaben.
Diese Funktion kann bei allen Spülprogrammen angewählt werden. Bei der Anwahl dieser
Funktion wird der Zufluss von Klarspüler und Salz von den betreffenden Behältern auto­matisch gesperrt; die Kontrolllampen für Klarspüler und Salz sind ebenfalls deaktiviert.
Wählen Sie die Funktion "Multi-tab" vor dem Start des Spülprogramms.
Nach der Auswahl bleibt diese Funktion (die betreffende Kontrolllampe leuchtet) auch für
die folgenden Spülprogramme aktiv.
Bei der Funktion "Multi-Tab" kann sich die Dauer der Spülprogramme ändern. In diesem
Fall wird die Anzeige der Restlaufzeit des laufenden Programms im Digital-Display auto­matisch aktualisiert.
Nach dem Programmstart kann die "Multi-tab-Funktion " NICHT mehr geändert werden.
Wenn Sie die Funktion "Multi-tab" aufheben möchten, müssen Sie zunächst das Programm
löschen und dann die "Multi-Tab-Funktion" abschalten.
In diesem Fall müssen Sie ein Spülprogramm (und die gewünschten Optionen) neu ein­stellen.

Ein-/Abschalten der Funktion "Multi-tab"

Drücken Sie gleichzeitig die beiden Tasten "Multi-tab" (D und E), bis die Kontrolllampe der
Funktion "Multi-tab" aufleuchtet. Dies zeigt an, dass die Funktion aktiv ist.
Drücken Sie zum Ausschalten der Funktion dieselben Tasten, bis die Kontrolllampe der
Funktion "Multi-tab" erlischt.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspüldosierer mit Klarspüler auf.

2. Schalten Sie den Klarspüldosierer ein.

3. Bringen Sie den Klarspüldosierer in Stellung 2.

• Das Ein-/Abschalten des Klarspüldosierers ist nur bei aktiver Funktion "Multi-tab" mög-

lich.

Ein-/Abschalten der Klarspülerdosierung

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2.

Drücken Sie gleichzeitig die Tasten B und C, bis die Kontrolllampen der Tasten A, B und
C zu blinken beginnen.

3.

Drücken Sie Taste B. Die Kontrolllampen der Tasten A und C erlöschen, während die
Kontrolllampe der Taste B weiter blinkt. Im Digital-Display wird die aktuelle Einstellung
angezeigt:

= Klarspüldosierer abgeschaltet.

= Klarspüldosierer eingeschaltet.

Spülprogramme

4.

Drücken Sie zum Wechseln der Einstellung erneut Taste B. Im Digital-Display wird die
neue Einstellung angezeigt.

5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Op­tionen zu speichern.

Wenn Sie wieder zu normalen Reinigungsmitteln zurückkehren möchten, vergessen Sie
nicht:

1. Die Funktion "Multi-tab" abzuschalten.

2. Den Klarspüler- und Salzbehälter wieder zu füllen.

3. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spülgang
ohne Geschirr auszuführen.

4. Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.

5. Einstellung der Klarspüldosierung.

Spülprogramme

17

Programm Grad der

INTENSIV
SPÜLEN 70°

AUTOMATIK

3)

30 MIN

4)

EKO 50°

Stark ver­schmutzt

2)

Normal
und stark
ver­schmutzt

Leicht ver­schmutzt

Normal
ver­schmutzt

Ver-

schmut-

zung

Art der Be-

ladung

Geschirr,
Besteck,
Töpfe und
Pfannen

Geschirr,
Besteck,
Töpfe und
Pfannen

Geschirr
und Be­steck

Geschirr
und Be­steck

Programmbeschreibung

Vorspülen

Hauptspülgang

Zwischenklarspülgang

Klarspülen

2 x

1/2 x

Verbrauchswerte

Trocknen

Dauer (in Minuten)

116-126

85-110

30

160-170

1)

Energie (kWh)

Wassermenge (Liter)

19-21

1,7-1,9

11 - 21

0,8- 1,4

8

0,8

12-13

0,8-0,9

Wählen und starten Sie ein Spülprogramm

18

Programm Grad der

Ver-

schmut-

zung

GLAS Normal

ver­schmutzt

1) Die Verbrauchswerte sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen

der Stromversorgung und der Geschirrmenge abhängen.

2) Während des automatischen Spülprogramms wird der Verschmutzungsgrad des Geschirrs durch den Grad der

Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich; je nachdem, ob
der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder stärker verschmutzt ist.
Die Wassertemperatur wird automatisch auf 50 °C bis 65 °C eingestellt.

3) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine

4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

4) Testprogramm für Prüfinstitute.

Art der Be-

ladung

Empfindli­ches Ge­schirr und
Gläser

Programmbeschreibung

Vorspülen

Hauptspülgang

Zwischenklarspülgang

Klarspülen

Verbrauchswerte

Trocknen

Wählen und starten Sie ein Spülprogramm

Wählen Sie das Spülprogramm und die Zeitvorwahl bei etwas geöffneter Tür. Der
Programmstart oder der Ablauf der Zeitvorwahl setzen erst nach dem Schließen der
Tür ein. Bis dahin kann die getroffene Auswahl geändert werden.

Dauer (in Minuten)

65-75

Energie (kWh)

0,6-0,7

1)

Wassermenge (Liter)

11-13

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und die Sprüharme beim Drehen
nicht behindert werden.

2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.

3. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

4. Drücken Sie die Taste des gewünschten Programms (siehe die Tabelle "Spülprogram­me"). Schließen Sie die Tür des Geschirrspülers; das Programm startet automatisch.

Einstellen und Starten des Programms mit der Zeitvorwahl

1. Drücken Sie nach Auswahl des Spülprogramms die Zeitvorwahl-Taste, bis die Anzahl
der Stunden der Zeitvorwahl auf dem Digital-Display erscheint. Mit dieser Option kann
der Start des Spülprogramms von 1 bis 19 Stunden verzögert werden.

2. Schließen Sie die Tür des Geschirrspülers. Der Ablauf der Zeitvorwahl beginnt jetzt
automatisch.

3. Die vorgewählte Zeit nimmt in Schritten von jeweils 1 Stunde ab.

4. Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl. Die Tür schließen; der Ablauf
der Zeitvorwahl wird jetzt an dem Punkt fortgesetzt, an dem er unterbrochen wurde.

5. Nach Ablauf der Zeitvorwahl beginnt das Spülprogramm automatisch.

Entladen des Geschirrspülers

Nach dem Starten des Spülprogramms leuchtet am unteren Rand des Geschirrspülers (unter
seiner Tür) die Programmlaufanzeige.
Dieses Signal leuchtet während der gesamten Dauer des Spülprogramms.
Wenn der Geschirrspüler höher mit einer bündig angebrachten Schranktür installiert wurde,
ist die Programmlaufanzeige nicht sichtbar.

WARNUNG!
Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut
notwendig ist. Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Öff­nen Sie die Tür vorsichtig.

19

Abbrechen einer laufenden Zeitvorwahl oder eines laufenden Spülprogramms

• Drücken Sie gleichzeitig die beiden Programmwahltasten über dem Wort RESET , bis die

Kontrolllampen aller Programmwahltasten aufleuchten.

• Wenn Sie die Zeitvorwahl löschen, wird auch das eingestellte Spülprogramm gelöscht.

In diesem Fall müssen Sie erneut ein Spülprogramm einstellen.

• Soll ein neues Spülprogramm gewählt werden, kontrollieren Sie, ob der Reinigungsmit-

telbehälter gefüllt ist.

Unterbrechen eines laufenden Spülprogramms

• Öffnen Sie die Tür des Geschirrspülers; das Programm hält an. Die Tür schließen; das

Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Ende des Spülprogramms

• Der Geschirrspüler stoppt automatisch, und ein Signalton zeigt das Ende des Spülpro-

gramms an.

• Nach dem Ende des Spülprogramms erlischt die Programmlaufanzeige am unteren Rand

des Geschirrspülers (unter seiner Tür).

1. Öffnen Sie die Tür des Geschirrspülers.
Die Kontrolllampe des soeben beendeten Programms leuchtet weiter.

2. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus.

3. Öffnen Sie die Tür des Geschirrspülers einen Spaltbreit und warten Sie einige Minuten,
bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr ab und wird die
Trockenwirkung verbessert.

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen
und den Wasserhahn schließen.

Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich.

Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.

• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden, dass

Wasser vom Oberkorb auf das Geschirr im Unterkorb tropft.

• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser absetzen, da

sich Edelstahl schneller als Geschirr abkühlt.

Reinigung und Pflege

20

VORSICHT!

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen und
den Wasserhahn schließen.

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beein­trächtigen das Spülergebnis.

WARNUNG!

Vergewissern Sie sich vor dem Reinigen der Filter, dass die Maschine ausgeschaltet ist.

1. Öffnen Sie die Tür und entfernen Sie den Unterkorb.

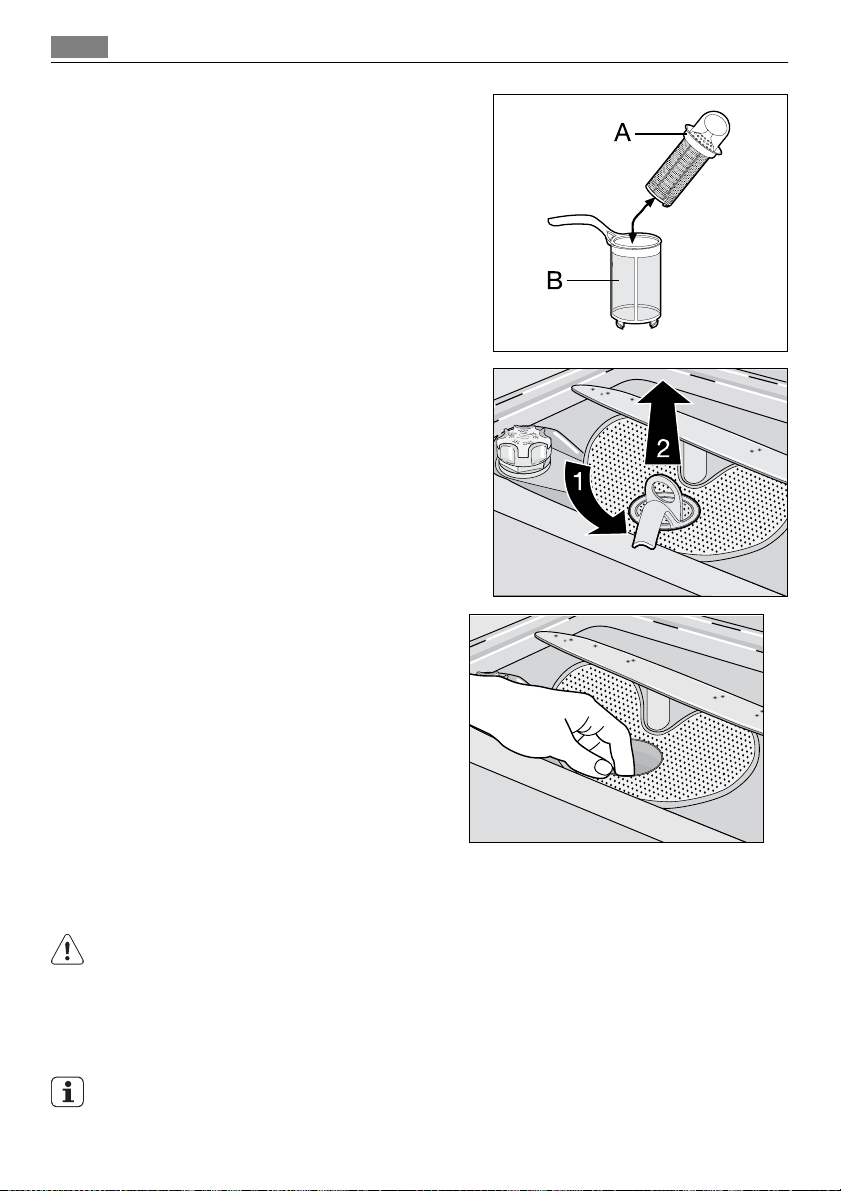

2. Das Filtersystem des Geschirrspülers um­fasst einen Grobfilter (A), einen Mikrofilter
(B) und ein Filtersieb. Entriegeln Sie das
Filtersystem mit dem Griff des Mikrofil­ters.

3. Drehen Sie den Griff um 1/4 Umdrehung
nach links und ziehen Sie das Filtersystem
heraus.

4.

Fassen Sie den Grobfilter (A) am Handgriff
und ziehen Sie ihn aus dem Mikrofilter
(B).

5. Reinigen Sie alle Filter sorgfältig unter
fließendem Wasser.

Reinigung und Pflege

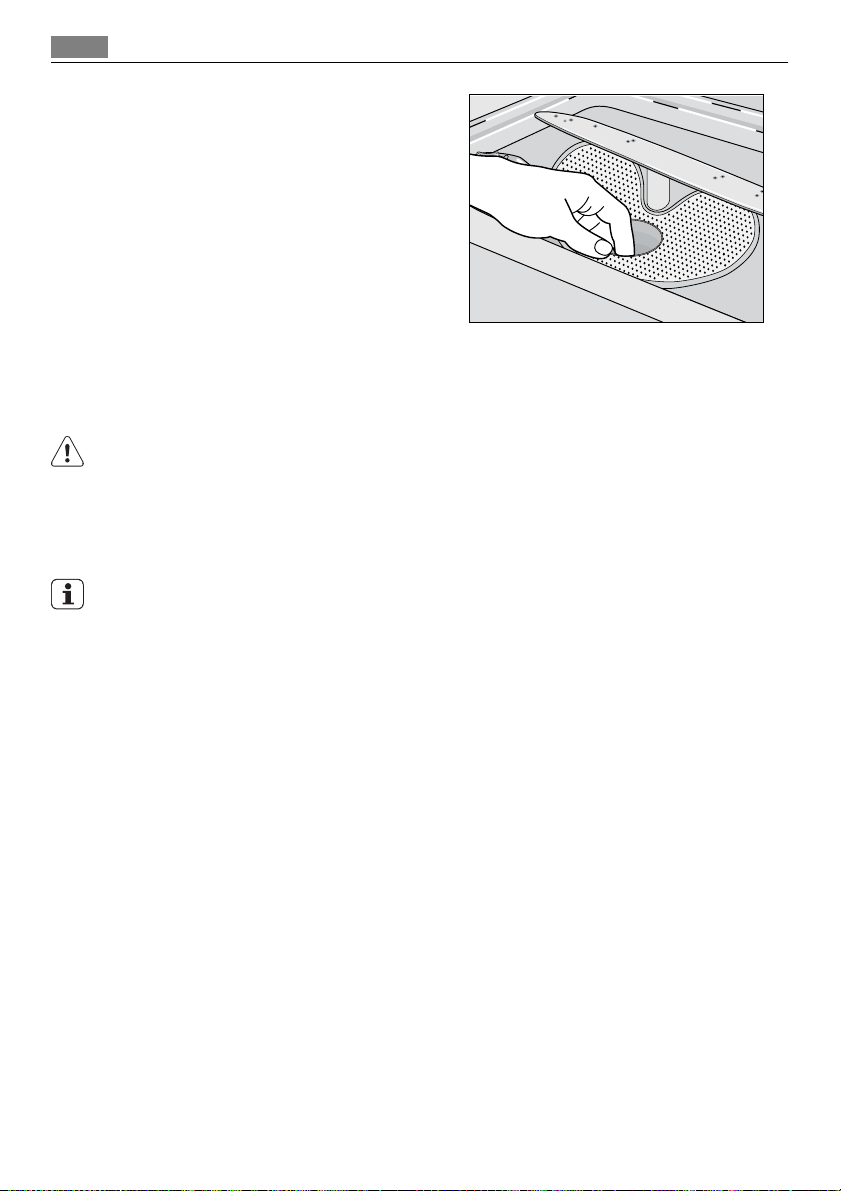

6. Nehmen Sie das Filtersieb aus dem
Spülraumboden und reinigen Sie
beide Seiten sorgfältig.

7. Setzen Sie das Filtersieb wieder in
den Spülraumboden ein und verge­wissern Sie sich, dass es fest sitzt.

8.

Setzen Sie den Grobfilter (A) in den
Mikrofilter (B) ein und drücken Sie
die beiden Filter zusammen.

9. Das Filtersystem einsetzen und
durch Drehen des Griffs nach rechts
bis zum Anschlag verriegeln. Achten
Sie darauf, dass das Filtersieb nicht über den Spülraumboden hervorragt.

WARNUNG!

Benutzen Sie den Geschirrspüler NIEMALS ohne Filter. Falsches Einsetzen der Filter führt zu
schlechten Spülergebnissen und kann Schäden am Gerät verursachen.

Reinigung der Sprüharme

Versuchen Sie NIE, die Sprüharme auszubauen.

Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuch­ten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine
Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.).

21

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarspüler­behälters regelmäßig mit einem feuchten Tuch.
Vierteljährlich sollten Sie das Spülprogramm für stark verschmutztes Geschirr ohne Ge­schirr, aber mit Verwendung von Spülmitteln ausführen.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnah­men ergreifen:

1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.

2. Öffnen Sie die Tür einen Spaltbreit, um dem Entstehen unangenehmer Gerüche vor­zubeugen.

3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur unter 0°C
absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die Gerätetür schließen,
den Wasserzulaufschlauch entfernen und entleeren.

Was tun, wenn ...

22

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:

1. Netzstecker ziehen.

2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.

4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus.

Lassen Sie das Gerät beim Transport nicht umkippen.

Was tun, wenn ...

Der Geschirrspüler startet nicht oder hält während des Betriebs an. Einige Störungen sind
durch nachlässige Instandhaltung oder Versehen bedingt und können mithilfe der in der
folgenden Tabelle beschriebenen Maßnahmen ohne Hilfe des Kundendienstes behoben
werden.
Schalten Sie den Geschirrspüler ab und führen Sie folgende Kontrollen durch.

Fehlercode und Störung Mögliche Ursachen und Abhilfe

• Die Kontrolllampe des laufenden Programms
blinkt ständig

• Programmlaufanzeige blinkt

•

erscheint im Digital-Display.

• unterbrochenes akustisches Signal

Der Geschirrspüler füllt kein Wasser ein.

• Die Kontrolllampe des laufenden Programms
blinkt ständig

• Programmlaufanzeige blinkt

•

erscheint im Digital-Display.

• unterbrochenes akustisches Signal

Der Geschirrspüler pumpt nicht ab.

• Die Kontrolllampe des laufenden Programms
blinkt ständig

• Programmlaufanzeige blinkt

•

erscheint im Digital-Display.

• unterbrochenes akustisches Signal

Aquasafe-Einrichtung ist ausgelöst.

• Wasserhahn blockiert oder durch Kalkablage­rungen verstopft.

Den Wasserhahn reinigen.

• Wasserhahn geschlossen. Wasserhahn auf­drehen.

• Der Filter (soweit vorhanden) in der Schlauch­verschraubung des Wasserzulaufs ist ver­stopft.

Den Filter in der Schlauchverschraubung rei­nigen.

• Der Wasserzulaufschlauch ist nicht richtig
verlegt oder gequetscht.

Den Anschluss des Ablaufschlauchs kontrol­lieren.

• Der Siphon ist verstopft.
Den Siphon reinigen.

• Der Wasserzulaufschlauch ist nicht richtig
verlegt oder geknickt oder gequetscht.

Den Anschluss des Ablaufschlauchs kontrol­lieren.

• Schließen Sie den Wasserhahn und wenden
Sie sich an den lokalen Kundendienst.

Was tun, wenn ...

Fehlercode und Störung Mögliche Ursachen und Abhilfe

Das Programm startet nicht. • Tür des Geschirrspülers nicht richtig geschlos-

sen. Die Tür schließen.

• Netzstecker nicht eingesteckt. Netzstecker
einstecken.

• Die Sicherung der Hausinstallation ist durch­gebrannt.

Sicherung ersetzen.

• Zeitvorwahl eingestellt.
Löschen Sie die Zeitvorwahl, wenn das Ge-

schirr sofort gewaschen werden soll.

23

Wenn der Geschirrspüler höher mit einer bündig angebrachten Schranktür installiert wurde,
ist die blinkende Programmlaufanzeige nicht sichtbar.
Schalten Sie nach diesen Kontrollen das Gerät ein: Das Programm wird an dem Punkt
fortgesetzt, an dem es unterbrochen wurde.
Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt.
Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sie bitte den
Kundendienst und halten Sie folgende Angaben bereit: Modell (Mod.), Produktnummer
(PNC) und Seriennummer (S.N.).
Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersichtlich.
Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben:

Modell (Mod.). : . . . . . . . . . . . . . . . . . . . . . . .

Produkt-Nummer (PNC) :. . . . . . . . . . . . . . . . . . . . . . . .

Serien-Nr. (S.N.). : . . . . . . . . . . . . . . . . . . . . . . . .

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber • Wahl eines falschen Spülprogramms.

Das Geschirr ist nass und glanzlos • Es wurde kein Klarspüler verwendet.

Schlieren, Streifen, milchige Flecken oder blau­schimmernder Belag auf Gläsern und Geschirr

• Geschirr falsch geladen, so dass das Spülwas­ser nicht alle Teile des Geschirrs erreicht hat.
Die Körbe dürfen nicht überladen werden.

• Falsche Beladung behindert die Drehung der
Sprüharme.

• Die Filter im Spülraumboden sind verstopft
oder falsch eingesetzt.

• Zu hohe oder zu geringe Reinigungsmittel­dosierung.

• Bei Kalkbelägen auf dem Geschirr; der Salz­behälter ist leer oder falsche Einstellung des
Wasserenthärters.

• Ablaufschlauch falsch verlegt.

• Verschlusskappe des Salzbehälters nicht rich­tig geschlossen.

• Der Behälter für Klarspüler ist leer.

• Klarspülerdosierung reduzieren.

Technische Daten

24

Das Spülergebnis ist nicht zufriedenstellend

Eingetrocknete Wassertropfen auf Gläsern und
Geschirr

• Klarspülerdosierung erhöhen.

• Die Ursache kann beim Reinigungsmittel lie­gen. Wenden Sie sich an den Kundendienst
des Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kun­dendienst.

Technische Daten

Abmessungen Breite x Höhe x Tiefe (cm) 44,6 x 81,8-89,8 x 55,5
Elektrischer Anschluss - An-

schlussspannung - Gesamtleis­tung - Sicherung

Wasserdruck Mindestdruck - Höchstdruck

Fassungsvermögen Maßgedecke 9
Höchst. Gewicht kg 35

Die Daten der elektrischen Anschlusswerte befinden sich auf dem
Typenschild auf der Geschirrspülertür

0,05 - 0,8

(MPa)

Hinweise für Prüfinstitute

Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm (siehe Tabelle
"Spülprogramme") durchgeführt werden.
Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspülmittelbehälter und mit
dem Testprogramm (siehe "Spülprogramme") durchgeführt werden.

Volle Beladung: 9 Maßgedecke

Reinigungsmitteldosierung: 5 g + 20 g (Typ B)
Klarspülereinstellung: Position 4 (Typ III)

Anordnung des Oberkorbs

Tassenauflagen: Stellung A

Hinweise für Prüfinstitute

25

Anordnung des Unterkorbs

Hinweise für Prüfinstitute

26

Anordnung des Besteckkorbs

Aufstellung

Installationsanweisungen

Aufstellung

WARNUNG!

Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur
von qualifizierten Elektrikern und Installateuren ausgeführt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.
Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.
Der Geschirrspüler ist zum Einbau unter einer Küchen-Arbeitsplatte bestimmt.
Achtung! Halten Sie sich für den Einbau des Geschirrspülers und der Anbauplatte strikt an
die Anweisungen auf der beiliegenden Schablone.
Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durch­führungen für den Wasserzulauf- und den Ablaufschlauch und das Netzkabel.
Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.
Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der
Netzstecker gezogen werden.
Stellen Sie vor dem Einbau des Geschirrspülers in die Küchenzeile sicher, dass der Wasser-,
der Ablaufschlauch und das Netzkabel weder geknickt noch gequetscht werden.

Fixieren des Geschirrspülers

Der Geschirrspüler muss gegen unbeabsichtigtes Neigen geschützt werden.
Aus diesem Grund ist sicherzustellen, dass die Arbeitsplatte, unter die der Geschirrspüler
eingeschoben wird, ordnungsgemäß und sicher (an benachbarten Küchenschränken/-mö­beln usw.) befestigt ist.

27

Ausrichten

Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt. Bei
richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Möbels anstoßen. Die
Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen.

Wasseranschluss

Wasseranschluss

Das Gerät möglichst an eine Kaltwasserleitung anschließen. Bei einem Anschluss an eine
Warmwasserzufuhr darf die zulässige Wassertemperatur nicht 60°C überschreiten. Warm­wasserversorgung ist bei sehr schmutzigem Geschirr nicht immer wirksam, da dabei das
Spülprogramm stark gekürzt wird.
Die Kopplungsmutter des Wasserschlauchs des Geschirrspülers ist für ein Rohrgewinde 3/4"
ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-block.
Der Wasserdruck muss innerhalb des Bereichs der in den "Technischen Daten" aufgeführten
Werten liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen Druckwerte in Ihrem
Gebiet informieren.

Wasseranschluss

28

Der Wasserzulaufschlauch darf beim Anschluss nicht geknickt, gequetscht oder verdreht
werden.
Der Zulauf- und Ablaufschlauch können nach rechts oder links verlegt werden, um die
Installation mit Klemmmuttern zu erleichtern.

Die Klemmmutter muss zur Vermeidung von Lecks richtig angebracht werden.

(Achtung! NICHT alle Geschirrspülermodelle werden mit Zulauf- und Ablaufschläuchen mit
Klemmmutter geliefert. In diesem Fall ist die genannte Verlegung nicht möglich). Falls der
Geschirrspüler mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird,
vor dem Anschluss des Zulaufschlauchs einige Minuten lang Wasser durch denselben flie­ßen lassen.

BENUTZEN Sie KEINE Anschlussschläuche von Altgeräten.

Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Ge­schirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann. Das Gerät
entspricht den gültigen Vorschriften für Installationsarbeiten.

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Sicherheits­ventil in der Nähe des Wasserhahns. Der Wasserschlauch steht daher nur während der
Versorgung des Geschirrspülers unter Druck. Sobald der Wasserschlauch zu lecken beginnt,
unterbricht das Sicherheitsventil die Wasserversorgung.
Berücksichtigen Sie bei der Verlegung des Wasserschlauchs:

• Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasser­schlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen.

• Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicherheitsventil
beschädigt ist.

• Ein Wasserschlauch mit Sicherheitsventil darf nur von einer Fachkraft oder dem Kun­dendienst ersetzt werden.

• Den Wasserschlauch so verlegen, dass er nie höher liegt als der untere Rand des Sicher­heitsventils.

WARNUNG!

Warnung! Gefährliche Spannung.

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:
