ELECTROLUX F65019UM User Manual [fr]

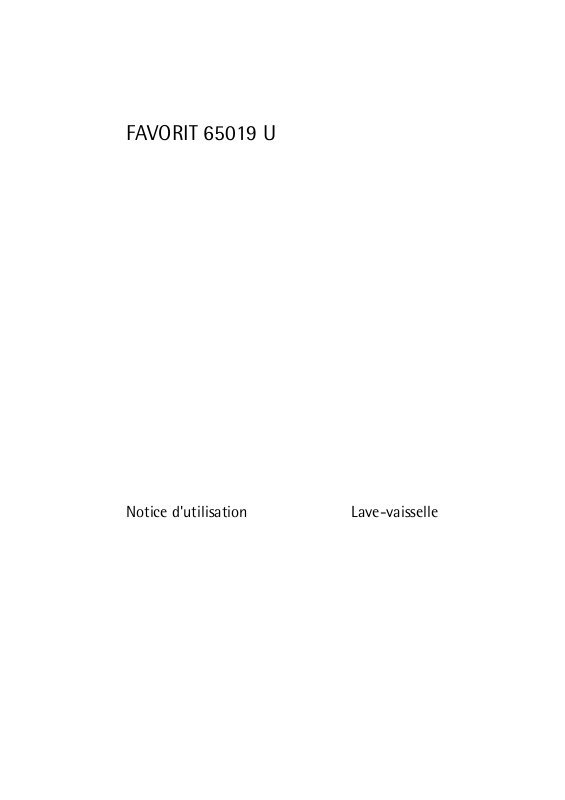

FAVORIT 65019 U

Notice d'utilisation Lave-vaisselle

Sommaire

Nous vous remercions d’avoir choisi l’un de nos produits de qualité.

Afin de garantir une performance optimale et constante de votre appareil, veuillez lire attentivement cette notice d'utilisation. Il vous permettra d’utiliser correctement et efficacement toutes les fonctions de l’appareil. Nous vous recommandons de conserver cette notice à proximité pour une utilisation rapide et optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

Sommaire

Notice d'utilisation 3

Consignes de sécurité 3

Utilisation correcte 3 Consignes de sécurité 3 Sécurité enfants 4 Installation 4

Description de l'appareil 5 Bandeau de commande 6

Affichage numérique 7 Touches de fonction 7 Mode programmation 7

Première utilisation 7 Réglage de l'adoucisseur d'eau 8

Réglage manuel 8 Réglage électronique 9

Utilisation du sel régénérant 9 Utilisation du liquide de rinçage 10

Réglage de la dose de liquide de rinçage

Utilisation quotidienne 11 Rangement des couverts et de la vaisselle

Panier inférieur 13 Panier à couverts 13 Verres à bière 15 Panier supérieur 16 Réglage de la hauteur du panier supérieur

Utilisation du produit de lavage 18

Versez le produit de lavage dans le compartiment correspondant 18

Fonction "Tout en 1" 19

Activation/désactivation de la fonction Multitab 20

Programmes de lavage 21 Sélection et départ d'un programme de lavage

Déchargement du lave-vaisselle 23 Entretien et nettoyage 23

Nettoyage des filtres 23 Nettoyage des bras d'aspersion 24 Nettoyage de la carrosserie 24 Nettoyage interne 24 En cas d'absence prolongée 25 Précautions contre le gel 25 Transport de l'appareil 25

Que faire si… 25 Caractéristiques techniques 27 Conseils pour les organismes de test 28

Instructions d'installation 29

Installation 29

Fixation 29 Mise à niveau 29

Raccordement à l'arrivée d'eau 29

Raccordements à l'arrivée d'eau 29 Tuyau d'arrivée d'eau avec soupape de sécurité 30 Raccordement du tuyau de vidange 31

Branchement électrique 32 En matière de protection de l'environnement

Matériaux d'emballage 32

Consignes de sécurité

Sous réserve de modifications

Notice d'utilisation

Consignes de sécurité

Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez cette notice avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Utilisation correcte

• Votre appareil est destiné à un usage domestique normal. Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

• N'utilisez pas de solvants dans votre lave vaisselle. Ceux-ci pourraient provoquer une explosion.

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier supérieur.

• N'utilisez que des produits (détergent, sel, produit de rinçage) spécifiques pour lavevaisselle.

• Évitez d'ouvrir la porte tandis que l'appareil fonctionne : une vapeur brûlante peut s'en échapper.

• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.

• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.

• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

• N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez le Service Après-vente. Exigez des pièces d'origine.

Consignes de sécurité

• Les détergents pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Potentiellement dangereux ! Respectez les instructions de sécurité du fabricant de détergent pour lave-vaisselle.

• L'eau de votre le lave-vaisselle n'est pas potable. Des résidus de détergent peuvent subsister dans votre lave-vaisselle.

• Assurez-vous que la porte du lave-vaisselle est toujours correctement fermée lorsque vous n'êtes pas occupé à le remplir ou le vider. Vous éviterez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse.

Consignes de sécurité

• Ne montez pas et ne vous asseyez pas sur la porte ouverte de votre appareil.

Sécurité enfants

• Cet appareil est conçu pour être utilisé par des adultes. Ne laissez pas des enfants utiliser le lave-vaisselle sans contrôle.

• Ne laissez pas les emballages à portée des enfants. Ils pourraient s'asphyxier.

• Conservez tous les détergents dans un endroit sûr, hors de portée des enfants.

• Éloignez les enfants à bonne distance de l'appareil lorsque la porte est ouverte.

Installation

• Vérifiez que le lave-vaisselle n'a subi aucun dommage au cours du transport. Ne branchez jamais un appareil endommagé. Si votre lave-vaisselle est endommagé, adressez-vous à votre revendeur.

• Retirez tous les emballages avant utilisation.

• Les branchements électriques et hydrauliques nécessaires à l'installation de l'appareil ne doivent être effectués que par un électricien et/ou un plombier qualifié.

• Pour des raisons de sécurité, il est interdit de modifier les spécifications ou de tenter de modifier l'appareil de quelque façon que ce soit.

• N'utilisez jamais le lave vaisselle si le câble électrique ou les tuyaux d'eau sont endommagés ; ou si le bandeau de commande, le plan de travail de l'appareil ou la plinthe sont endommagés au point que l'intérieur de l'appareil en est accessible. Contactez votre Service Après-vente pour éviter tout danger.

• Les parois du lave vaisselle ne doivent jamais être percées, pour éviter d'endommager les composants hydrauliques et électriques.

AVERTISSEMENT

Avant de procéder aux branchements électriques et hydrauliques, respectez scrupuleusement les instructions fournies dans les paragraphes spécifiques de cette notice.

Description de l'appareil

1 Panier supérieur 2 Sélecteur de dureté de l'eau 3 Réservoir de sel 4 Distributeur de produit de lavage 5 Distributeur de liquide de rinçage 6 Plaque signalétique 7 Filtres 8 Bras d'aspersion inférieur 9 Bras d'aspersion supérieur

Description de l'appareil

Bandeau de commande

1 Touche Marche/Arrêt 2 Touches de sélection des programmes 3 Touche Départ différé 4 Voyants 5 Affichage numérique 6 Touches de fonction

Voyants

Programme en cours Il s'allume quand un cycle de lavage est pro-

Tout en 1 Indique que la fonction MULTITAB est activée/

Sel

Produit rinçage Il s'allume quand le distributeur de liquide de

1) Les voyants des réservoirs à sel et liquide de rinçage ne sont jamais allumés pendant qu'un programme est en

cours, même s'il est nécessaire d'ajouter du sel et/ou du liquide de rinçage.

grammé et reste allumé pendant toute la durée du programme de lavage.

désactivée (voir fonction MULTITAB)

Il s'allume quand le réservoir à sel est vide.

rinçage est vide.

Première utilisation

Affichage numérique

L'affichage numérique indique :

• le niveau de dureté sur lequel est réglé l'adoucisseur d'eau,

• le temps restant (approximatif ) avant la fin du programme,

• l'activation/la désactivation du distributeur de liquide de rinçage (UNIQUEMENT si la fonction Multitab est activée),

• la fin du programme de lavage (affichage d'un zéro),

• le décompte du départ différé,

• les codes d'anomalie du lave-vaisselle.

Touches de fonction

Ces touches servent aussi à régler les fonctions suivantes :

• le réglage de l'adoucisseur d'eau,

• l'annulation d'un programme en cours ou d'un départ différé,

• l'activation/la désactivation de la fonction Multitab,

• l'activation/la désactivation du distributeur de liquide de rinçage si la fonction Multitab est activée.

Mode programmation

L'appareil est en mode programmation lorsque TOUS les voyants de programme sont allumés.

Rappelez-vous que pour effectuer une opération quelconque, comme par exemple : – sélectionner un programme de lavage, – régler l'adoucisseur d'eau, – activer/désactiver le distributeur de liquide de rinçage, l'appareil DOIT être en mode programmation.

Si un voyant de programme est allumé, il signifie que le dernier programme de lavage exécuté est encore en mémoire. Dans un tel cas, pour restaurer le mode programmation, il sera nécessaire d'annuler le programme.

Pour annuler un programme sélectionné ou en cours

Appuyez simultanément sur les deux touches RESET (B et C) et maintenez-les appuyées jusqu'à ce que tous les voyants de programme soient allumés. Le programme est alors annulé et l'appareil se trouve en mode programmation.

Première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

• Assurez-vous que les raccordements électriques et hydrauliques sont conformes aux instructions d'installation

• Retirez tous les emballages présents à l'intérieur de l'appareil

• Réglez l'adoucisseur d'eau

• Versez 1 l d'eau dans le réservoir à sel, puis approvisionnez en sel

• Remplissez le distributeur de liquide de rinçage

Réglage de l'adoucisseur d'eau

Si vous souhaitez utiliser des pastilles de détergent multifonctions telles que : "3 en 1", "4 en 1", "5 en 1" etc., programmez la fonction Multitab (voir "Fonction Multitab").

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation susceptibles de nuire au bon fonctionnement de l'appareil. Plus la teneur en minéraux et en sels est élevée, plus l'eau est dure. La dureté de l'eau est calculée en échelles équivalentes, degrés allemands (°dH), degrés français (°TH) et mmol/l (millimol par litre - unité internationale de dureté de l'eau). L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation. L'adoucisseur d'eau doit être réglé des deux façons suivantes : manuellement, à l'aide du sélecteur de dureté de l'eau, et électroniquement.

Dureté de l'eau Réglage de la dureté de l'eau Utilisation du

°dH °TH mmol/l manuel électronique

51 - 70 91 - 125 9,1 - 12,5 2 niveau 10 oui 43 - 50 76 - 90 7,6 - 8,9 2 niveau 9 oui 37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui 29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui 23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui 19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui 15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui 11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui

< 4 < 7 < 0,7 1 niveau 1 non

sel régéné-

rant

Réglage manuel

Le lave-vaisselle est réglé d'usine sur la position 2.

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave-vaisselle.

3. Tournez le sélecteur de dureté de l'eau sur

la position 1 ou 2 (voir tableau).

4. Replacez le panier inférieur.

Utilisation du sel régénérant

Réglage électronique

Le lave-vaisselle est réglé d'usine sur la position 5.

1. Appuyez sur la touche Marche/Arrêt. Le lave-vaisselle doit se trouver en mode pro-

grammation.

Appuyez simultanément sur les touches B et C, et maintenez-les appuyées jusqu'à ce que les voyants correspondant aux touches A, B et C clignotent.

Appuyez sur la touche A, les voyants correspondant aux touches B et C s'éteignent tandis que le voyant correspondant à la touche A continue de clignoter. Le niveau réglé apparaît sur l'affichage numérique.

Exemples :

affiché = niveau 5

affiché = niveau 10

Pour modifier le niveau, appuyez sur la touche A. Chaque pression de la touche détermine le passage au niveau suivant (pour le réglage, reportez-vous au tableau).

Exemples : si le niveau de dureté est réglé sur 5, une pression supplémentaire sur la touche A, détermine la sélection du niveau 6. si le niveau de dureté est réglé sur 10, une pression supplémentaire sur la touche A détermine la sélection du niveau 1.

5. Pour mémoriser cette opération, mettez à l'arrêt le lave-vaisselle en appuyant sur la

touche Marche/Arrêt.

Utilisation du sel régénérant

AVERTISSEMENT

Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau. Approvisionnez en sel avant de démarrer un programme de lavage complet. Vous éviterez ainsi que des grains de sel ou de l'eau salée qui a débordé n'entre en contact avec le fond de la cuve pendant un laps de temps prolongé, engendrant de la corrosion.

Pour réapprovisionner :

1. Ouvrez la porte, retirez le panier inférieur et dévissez le bouchon du réservoir de sel en

le tournant dans le sens inverse des aiguilles d'une montre.

Versez 1 l d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois) .

Utilisation du liquide de rinçage

3. Versez le sel à l'aide de l'entonnoir, jusqu'à

ce que le réservoir soit rempli.

4. Remettez le bouchon en place en veillant

à ce que le filetage et le joint ne présentent aucune trace de sel.

5. Serrez le bouchon en le tournant dans le

sens des aiguilles d'une montre, jusqu'à ce que vous entendiez un clic.

Ne vous préoccupez pas si de l'eau déborde du réservoir lorsque vous le remplissez. Cela est parfaitement normal.

Le voyant du réservoir à sel peut rester allumé pendant 2 à 6 heures après le remplissage, à condition que le lave-vaisselle reste sous tension. Si vous utilisez un sel peu soluble, il se peut que cette opération prenne davantage de temps. Le fonctionnement de l'appareil n'en sera pas pour autant entravé.

Utilisation du liquide de rinçage

AVERTISSEMENT

Utilisez exclusivement des liquides de rinçage de marque, spéciaux pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (par ex. un agent de nettoyage pour lave-vaisselle, un produit de lavage liquide). Cela aurait pour effet d'endommager la machine.

Le liquide de rinçage assure un rinçage optimal et un séchage sans taches ni striures. Le liquide de rinçage est automatiquement ajouté au cours du dernier rinçage.

1. Ouvrez le distributeur en appuyant sur le

levier de fermeture (A).

Utilisation quotidienne

2. Versez le liquide de rinçage dans la gou-

lotte de remplissage. Le niveau maximum de remplissage est signalé par "max".

Le distributeur contient environ 110 ml de liquide de rinçage, quantité suffisante pour 16 à 40 cycles de lavage, en fonction du réglage de la dose programmée.

3. Vérifiez que le couvercle est fermé après

chaque remplissage.

Essuyez tout débordement de liquide de rinçage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage suivant.

Réglage de la dose de liquide de rinçage

En fonction des résultats de brillance et de séchage obtenus, adaptez le dosage du liquide de rinçage à l'aide du sélecteur à 6 positions (position 1 = dosage minimum, position 6 = dosage maximum). La dose est réglée d'usine sur la position 4.

Augmentez le dosage si vous constatez la présence de gouttes d'eau ou de taches de calcaire sur la vaisselle au terme du lavage. En revanche, si des rayures blanches sont présentes sur la vaisselle, ou si les verres et les lames de couteaux sont recouverts d'un film bleuâtre, il convient de réduire le dosage.

Utilisation quotidienne

• Contrôlez le niveau du réservoir de sel et du distributeur de liquide de rinçage.

• Rangez les couverts et la vaisselle dans le lave-vaisselle.

• Versez le produit de lavage dans le compartiment correspondant.

• Sélectionnez un programme adapté au lavage des couverts et de la vaisselle.

• Démarrez le programme.
