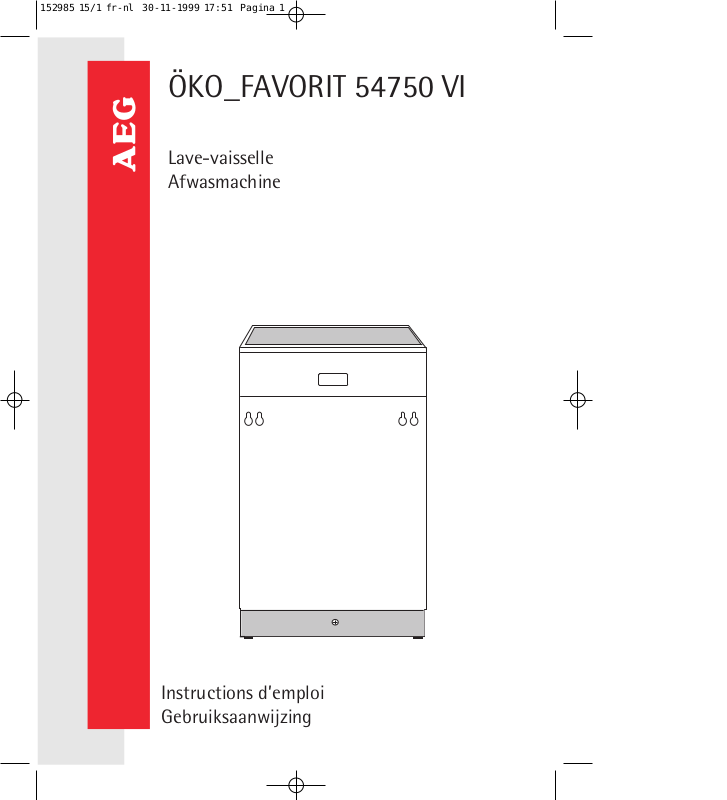

ÖKO_FAVORIT 54750 VI

Lave-vaisselle
Afwasmachine

Instructions d’emploi
Gebruiksaanwijzing

Chère cliente, cher client,

Conservez cette notice d’utilisation avec l’appareil. Si l’appareil devait
être vendu ou cédé à une autre personne, assurez-vous que la notice
d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être
informé du fonctionnement de celui-ci des avertissements s’y
rapportant.

Le triangle de secours et/ou les mots d’avertissement (Avertissement!,
Prudence!, Attention!) mettent en évidence des indications
importantes pour votre sécurité ou pour le bon fonctionnement de
l’appareil. Respectez-le absolument.

Ce signe ou des instructions de manipulation numérotées vous
décrivent les opérations étape par étape.

Ce symbole indique la présence d’informations complémentaires sur la
manipulation et l’utilisation pratique de l’appareil.

Le trèfle signale les conseils et indications concernant un emploi
rentable et écologique de l’appareil.

En cas de pannes éventuelles, les instructions destinées à l’utilisateur
contiennent des indications de dépannage autonome, voir section
" Que faire si...".

Si ces indications ne suffisent pas, veuillez vous adresser au service
après-vente de votre magasin vendeur.

Imprimé sur papier fabriqué de manière compatible avec
l’environnement.
Celui qui pense écologiquement agit également ainsi...

2

Sommaire

Normes de sécurité 8
Protection de l’environnement 6

Elimination de l’emballage 6
Elimination de votre ancien appareil 6
Comment utiliser le lave-vaisselle de façon économique,
tout en respectant l’environnement 7

Description de l’appareil 8

Intérieur de l’appareil 8
Bandeau de commandes 8

Avant d’utiliser votre lave-vaisselle pour la première fois 10

L’adoucisseur d’eau 10
Remplissage du réservoir de sel 12
Le produit de rinçage 13
Réglage de la dose 14

Rangement de la vaisselle 15

Le panier inférieur 16
Le panier à couverts 16
Le panier supérieur 18
Réglage en hauteur du panier supérieur 19
Le produit de lavage 20

Programmes de lavage 22
Comment faire votre vaisselle 24
Entretien et nettoyage 27

Nettoyage du filtre 27

Que faire quand... 29
Service après-vente 31
Informations pour essais comparatifs 32
Caractéristiques techniques 33
Installation 34

Ajustement de la hauteur de l’appareil 34
Application du panneau de porte 36
Installation du protecteur anti-buée - Fixation aux plan de travail 37
Équilibrage de la porte 38
Adaptation du socle 39
raccordement d’eau - Évacuation d’eau 40
Rallonge du tuyau de vidange 41
Système de protection contre les inondations 42
Branchement électrique 42

3

Normes de sécurité

La sécurité des appareils électriques AEG satisfait aux règles techniques
reconnues ainsi qu’à la loi sur la sécurité des appareils. Les consignes de
sécurité suivantes ont été rédigées pour votre sécurité et celle d’autrui.

Installation, raccordement, mise en service

● Le lave-vaisselle peut uniquement être transporté debout.

● Vérifiez que l'appareil n'ait pas subi de dégâts pendant le transport. Ne

branchez jamais un appareil endommagé. Si votre lave-vaisselle est
endommagé, adressez-vous à votre fournisseur.

● N'utilisez votre lave-vaisselle que pour le lavage de vaisselle de maison. Si

vous n'utilisez pas l'appareil correctement ou si vous en faites un autre
usage, qui n'est pas celui pour lequel il a été prévu, le fabricant ne peut
pas être considéré comme étant responsable des dégâts qui peuvent en
découler.

● Pour des raisons de sécurité, vous ne devez ni altérer ni modifier votre

lave-vaisselle.

● Votre lave-vaisselle doit être installé et branché correctement. Lisez le

chapitre intitulé "Installation", pour être sûrs d'avoir tous les
renseignements nécessaires.

● Avant d'utiliser votre lave-vaisselle pour la première fois, n'oubliez pas que

le voltage nominal et le type de courant indiqués sur la plaque
d'immatriculation de votre appareil doivent correspondre au voltage
nominal et au type de courant qui se trouvent à l'endroit de l'installation.
Les caractéristiques des fusibles aussi se trouvent sur la plaque
d'immatriculation.

4

Sécurité des enfants

● Les emballages (feuilles, polystyrène, par exemple) peuvent être dangereux

pour les enfants, qui risquent de s'asphyxier! Il faut donc garder les
emballages hors de la portée des enfants.

● Les enfants risquent de ne pas connaître le danger des appareils

électriques. Il faut donc les surveiller pendant que l'appareil est en marche

et ne pas les laisser jouer avec.

● Les produits de lavage peuvent avoir un effet caustique sur les yeux, la

bouche et la gorge; ils peuvent même provoquer un étouffement! Il faut
donc garder les produits dans un endroit sûr, hors de la portée des
enfants.

● L'eau qui se trouve dans votre lave-vaisselle ne doit pas être bue. Il peut y

avoir des restes de produits de lavage dans l'appareil. Ayez soin de ne pas
verser ces résidus caustiques sur la peau ou de ne pas les avaler, pour éviter
tout risque d'étouffement. Gardez les enfants à distance quand la porte de
l'appareil est ouverte.

5

Protection de l’environnement

Elimination de l’emballage

Nos lave-vaisselle ont besoin d’un emballage très sûr pour le transport, bien
que l’on essaie de le limiter au minimum indispensable.

Tous les matériaux d’emballage utilisés sont compatibles avec
l’environnement et peuvent être réutilisés. Les parties en carton sont faites
en papier recyclé et les parties en bois n’ont pas subi de traitement
particulier.

Les matières plastiques sont marquées de la façon suivante:
<PE> pour le polyéthylène; pour les feuilles d’emballage, par exemple.
<PS> pour le polystyrène; pour les parties servant de rembourrage, par

exemple (surtout sans CFC).

<POM> pour le polyoxyméthylène; pour les pinces en plastique, par

exemple.

Grâce au recyclage et à réutilisation des matériaux d’emballage, il est possible
d’économiser des matières premières et de réduire le volume des déchets.

Remettez les parties de l’emballage à votre centre de recyclage d’ordures. Les
autorités municipales vous fourniront les adresses de ceux auxquels vous
pouvez vous adresser.

Attention! Les emballages (feuilles, planches, polystyrène, par
exemple) peuvent être dangereux pour les enfants, qui risquent
même de s’asphyxier! Il faut donc garder les emballages hors
de la portée des enfants.

6

Elimination de votre ancien appareil

Quand votre appareil devient trop vieux et que vous ne voulez plus vous en
servir, ayez soin de le rendre inutilisable avant de vous débarrasser.

Attention! En jouant, les enfants risquent de s’enfermer (et de
s’asphyxier) dans le lave-vaisselle, ce qui risque de mettre leur
vie en danger. Coupez le câble d’alimentation et les tuyaux au
ras de l’appareil. Mettez la fermeture de la porte hors service
de façon à ce que personne ne puisse s’y enfermer.

Indications sur les pièces en plastique pour le recyclage: Toutes les pièces en
matière plastique de votre appareil reportent des indications internationales
normalisées (par exemple: <PS> pour le polystyrène). Quand votre appareil
doit aller à la casse, ceci permet de subdiviser les matières plastiques à
éliminer, de façon à les recycler.

Remettez l’appareil à éliminer à un centre de traitement des déchets ou à
votre détaillant, qui vous en débarrassera à moindres frais.

Comment utiliser le lave-vaisselle de façon

économique, tout en respectant l'environnement

● Ne raccordez le lave-vaisselle à une alimentation en eau chaude que si

vous disposez d’une installation d’eau chaude qui ne chauffe pas à
l’électricité.

● Ne rincez pas préalablement la vaisselle à l’eau courante.

● Faites fonctionner le lave-vaisselle à pleine charge.

● Choisissez toujours le programme de lavage qui correspond au type de

vaisselle à laver et au degré de saleté de la vaisselle (cf. "Tableau des
programmes").

● N'utilisez jamais trop de produits de lavage, de sels ou de produits de

rinçage. Suivez les conseils sur les doses à utiliser qui sont fournis dans le
mode d'emploi et dans les indications que reportent les produits en
question.

● Veillez à ce que l'adoucisseur de l'eau soit bien réglé.

7

1234

Description de l’appareil

2

3

4

5

6

7

8

9

IN97

1

Intérieur de l’appareil

1. Butée panier supérieur

2. Bras supérieur

3. Bouchon réserve à sel

4. Réserve produit de lavage

5. Bandeau de commandes

6. Réserve produit de rinçage

7. Filtres

8. Bras inférieur

9. Panier supérieur

Bandeau de commandes

1. Touche marche/arrêt

2. Voyant de contrôle niveau de sel

3. Touches de sélection des programmes

4. Voyant Marche/Arrêt

8

Des signaux sonores vous informent des opérations que le lave-vaisselle est

SO278

en train exécuter.

Signal sonore de "commande acceptée"

Quelle que soit la touche enclenchée, un signal sonore indique que l’appareil
a enregistré la sélection.

Signal sonore de "départ de programme"

Un signal sonore qui n’est perceptible que lorsque l’on ferme la porte du
lave-vaisselle, indique le programme de lavage commence.

Signal sonore de "fin de programme"

Un signal sonore intermittent vous indique que le programme de lavage est
terminé.

Signal sonore "problèmes de fonctionnement"

Le lave-vaisselle est équipé d’un système d’alarme signalant la panne ou le
mauvais fonctionnement (voir "Que faire quand..."). Dans ce cas il émet un
signal sonore.

Pour désactiver ces signaux sonores, appuyer simultanément sur les touches
de sélection programmes "Intensif 70°" et "Normal 65°", après environ 3
secondes, un signal sonore intermittent vous informent de la désactivation.

Pour réactiver ces signaux sonores, appuyer simultanément sur les touches
de sélection programmes "Intensif 70°" et "Normal 65°", après environ 3
secondes, un signal sonore intermittent vous informent de la réactivation.

La désactivation ou l’éventuelle réactivation des signaux sonores est possible
avant le début du cycle et la programmation reste mémorisée même après
l’arrêt de l’appareil.

9

Avant d'utiliser votre lave-vaisselle pour la première fois

1. Assurez-vous que les raccordements électrique et hydraulique soient

conformes aux instructions d’installation.

2. Sortir tous les matériaux d’emballage de l’intérieur de la machine.

3. Réglez l’adoucisseur d’eau.

1

4. Versez

/2litre d’eau dans le réservoir après remplissez du sel.

5. Mettez du produit de rinçage dans le réservoir prévu à cet effet.

L'adoucisseur d'eau

Suivant les endroits, I'eau contient une quantité variable de sels calcaires et
minéraux qui se déposent sur la vaisselle, en y laissant des traces et des
dépôts blanchâtres. Plus la teneur en sel est élevée et plus l'eau est "dure".

C'est pour éviter la formation de ces dépôts que le lave-vaisselle est équipé
d'un adoucisseur d'eau qui fournit de l'eau non calcaire (adoucie) pour le
lavage de la vaisselle. L'adoucisseur est automatiquement régénéré à des
intervalles réguliers, grâce à une solution de sel spécial pour lave-vaisselle.
L’ adoucisseur peut traiter une eau ayant une dureté atteignant 90°TH et
possède 5 niveaux de réglage.

Vous pourrez demander quel est le degré de dureté de votre eau à la
Compagnie Locale des Eaux.

L’adoucisseur est réglé d’origine au niveau 3.Vous pouvez sélectionner un
niveau de réglage différent de celui qui a été prévu en usine, en vous servant
des touches de sélection des programmes de lavage.
Chaque touche correspond à un niveau (ver tableau).

10

Niveau 1 = touche programme "Lavage d’attente"
Niveau 2 = touche programme "Intensif 70°"
Niveau 3 = touche programme "Normal 65°"
Niveau 4 = touche programme "Bio 50°"
Niveau 5 = touche programme "Rapide 50°"

70°

65°

BIO

50°

50°

Dureté de l’eau

SO279

Niveau

1
2
3
4
5

°dH

(degrés allemands)

0 - 4

5 - 11
12 - 22
23 - 39
40 - 50

°TH

(degrés français)

0 - 8

9 - 20
21 - 40
41 - 70
70 - 90

PPM

(parts par millions)

0 - 80

81 - 200
201 - 400
401 - 700
701 - 900

Emploi sel

régénérant

NON

OUI
OUI
OUI
OUI

Si la dureté de votre eau correspond au niveau 1, il n’est pas nécessaire
d’utiliser de sel régénérant car elle est déjà douce.
Avec la programmation au niveau 1, le voyant de contrôle du niveau de
sal reste toujours éteint.

Pour changer le réglage, procédez comme suit:

1. Appuyez en même temps pendant 5 secondes sur le touches des

programmes "Intensif 70°" et "Bio 50°". Le voyant de programme qui
correspond au niveau en question clignote.

2. Appuyez dans les 5 secondes sur la touche du programme qui correspond

au niveau choisi.
Au bout de 5 secondes, à partir de la dernière pression qui a été appliquée
sur une des touches, le lave-vaisselle mémorise le niveau sélectionné et
se remet en fonction pour une nouvelle programmation.

La programmation reste mémorisée même après l’arrêt de l’appareil.

11

Remplissage du réservoir de sel

SALE

SALT

SALZ

SEL

SR14

Attention! Les emballages de produits de lavage et de sel ressemblent
souvent. Avant de remplir le réservoir de sel, vérifiez si vous avez bien pris le
bon paquet, car le fait de verser par erreur du produit de lavage dans le
réservoir de sel endommage irrémédiablement l’adoucisseur qu’il faudra donc
changer.

N’utiliser que du sel spécifique pour lave-vaisselle.
N’importe quel type de sel qui n’est spécifiquement destiné aux
lave-vaisselle, spécialement le sel fin de cuisine, provoque des
dégâts à l’adoucisseur.

Le remplissage du réservoir doit être effectué juste avant de
commencer un programme de lavage, à l’exclusion du
programme "Lavage d’attente", ceci afin d’éviter que
d’éventuels grains de sel ou de l’eau salée ne provoquent la
formation de rouille.

Pour remplir le réservoir:

1. Retirez le panier inférieur

2. Dévissez et ôtez le bouchon du

réservoir.

1

3. Versez environ

réservoir (ceci n’est indispensable que
la première fois).

/2 d’eau dans le

4. A l’aide de l’entonnoir livré avec

l’appareil, versez dans le réservoir 1 kg
de sel.

5. Revissez soigneusement le bouchon en

vous assurant qu’il n’y ait pas de sel sur
le filetage et sur le joint.

6. Revissez hermétiquement le bouchon.

Le réservoir de sel contient toujours de l’eau. Il est donc normal
que celle-ci déborde lorsque vous versez du sel dans ce réservoir.

12

Par la suite, il suffit d’ajouter périodiquement du sel dans le réservoir. Cette

BR01

A

m

a

x

6

5

4

3

2

1

B

BR03

opération est à effectuer chaque fois que le voyant de contrôle du sel sur le
bandeau de commande s’allume.

Attention! L’indicateur se trouvant sur le bandeau, qui signale qu’il faut
ajouter du sel, reste allumé jusqu’à 2-6 heures après que l’opération ait été
effectuée, si le lave-vaisselle reste allumé. Si on utilise un type de sel qui se
dissout lentement, cette période peut même durer plus longtemps encore.
Ceci ne compromet pas le fonctionnement de l’appareil.

Le produit de rinçage

Ce liquide rend la vaisselle plus brillante et facilite le séchage.
Il entre en jeu automatiquement pendant le rinçage à l'eau chaude.
Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de

produit de rinçage, ce qui est suffisant pour 16-40 programmes de lavage, en
fonction de la dose programmée.

Remplissage du réservoir de produit de
rinçage

1. Ouvrez le réservoir en faisant tourner le

bouchon (A) vers la gauche.

2. Versez le produit de rinçage dans la

goulotte de remplissage, jusqu'à ce
que le réservoir soit tout à fait plein. Le
témoin (B) placé à côté du bouchon
doit être complètement sombre.

Refermez bien le bouchon.

Lorsque le témoin (B) apparaît clair,
remplissez le réservoir.

13
