CONTENTS

SAFETY INFORMATION

PRODUCT DESCRIPTION

CONTROL PANEL

BEFORE FIRST USE

DAILY USE - WASHING

DAILY USE - WASHING & DRYING

DAILY USE - DRYING

WASHING HINTS

INTERNATIONAL WASH CODE SYMBOLS

CARE AND CLEANING

TROUBLESHOOTING

TECHNICAL DATA .................................................................................................... 3412

INSTALLATION.......................................................................................................... 3513

ENVIRONMENT CONCERNS .................................................................................... 3714

.............................................................................................. 3

........................................................................................... 7

...................................................................................................... 8

................................................................................................. 15

............................................................................................ 16

........................................................................... 21

............................................................................................... 22

...................................................................................................... 23

............................................................... 26

............................................................................................. 26

............................................................................................... 31

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it decades of professional experience and innovation. Ingenious and stylish, it has been designed with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great results every time. Welcome to Electrolux.

Visit our website to:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts. When contacting Service, ensure that you have the following data available. The information can be found on the rating plate. Model, PNC, Serial Number.

Warning / Caution-Safety information. General information and tips. Environmental information. Caution, risk of fire.

Subject to change without notice.

Page 3

ENGLISH 3

SAFETY INFORMATION

Conditions of use

This appliance is intended to be used in household and similar applications such as:

Farm houses

By clients in serviced apartments, holiday apartments and residential type environments.

In the interest of your safety and to ensure the correct use, before installing and first using the appliance, read this user manual carefully, including its hints and warnings.

To avoid unnecessary mistakes and accidents, it is important to ensure that all people using the appliance are thoroughly familiar with its operation and safety features.

Save these instructions and make sure that they remain with the appliance if it is moved or sold, so that everyone using it through its life will be properly informed on appliance use and safety.

1.1 GENERAL SAFETY

It is dangerous to alter the specifications or attempt to modify this product in anyway.

During high temperature wash program the door glass may get hot. Do not touch it!

Make sure that small pets do not climb into the drum. To avoid this, please check into the drum before using the appliance.

Any objects such as coins, safety pins, nails, screws, stones or any other hard, sharp material can cause extensive damage and must not be placed into the machine.

Wash small items such as socks, laces, washable belts etc. in a washing bag or pillow case as it is possible for such items to slip down between the tub and the inner drum.

Only use the advised quantities of fabric softener and detergent. Damage to the fabric or appliance can occur if you overfill. Refer to the manufacturer’s recommendations of quantities.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Do not use your washer-dryer to wash articles with whalebones, material without hems or torn material.

Always unplug the appliance and turn off the water supply after use, clean and maintenance.

Under no circumstances should you attempt to repair the machine yourself. Repairs carried out by inexperienced persons may cause injury or serious malfunctioning. Contact your local Service Centre. Always insist on genuine spare parts.

1.2 INSTALLATION

This appliance is heavy. Care should be taken when moving it.

When unpacking the appliance, check that it is not damaged. If in doubt, do not use it and contact the Service Centre.

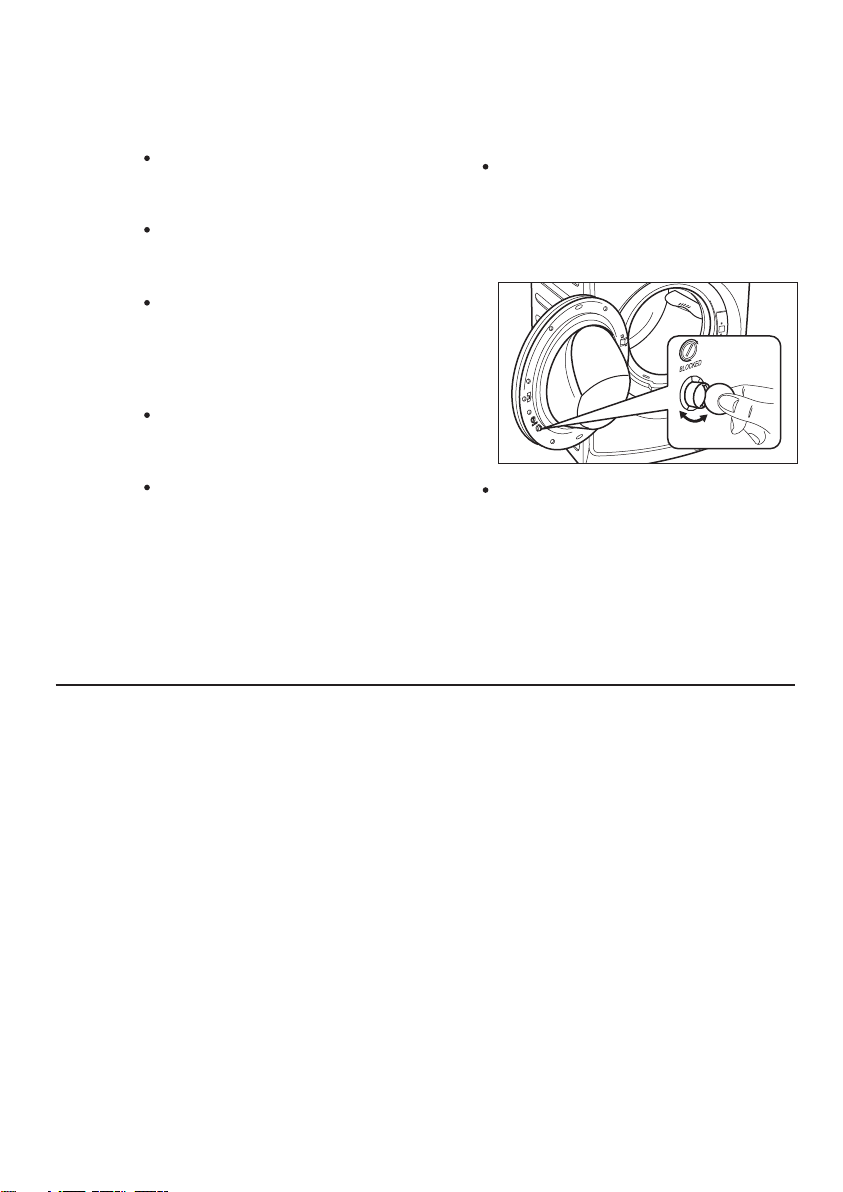

All packing and transit bolts must be removed before use. Serious damage can occur to the product and to property if this is not adhered to. See relevant section in the user manual.

Page 4

www.electrolux.com

After having installed the appliance, check that it is not standing on the inlet and drain hose and the worktop is not pressing the electrical supply cable.

If the machine is situated on a carpeted floor, please adjust the feet in order to allow air to circulate freely.

Always be sure, that there is no water leakage from hoses and their connections after the installation.

Any plumbing work required to install this appliance should be carried out by a qualified plumber.

Any electrical work required to install this appliance should be carried out by a qualified electrician.

1.3 USE

This appliance is designed for domestic use. It must not be used for purposes other than those for which it was designed.

Only wash fabrics which are designed to be machine washed. Follow the instructions on each garment label.

Do not overload the appliance. See the relevant section in the user manual.

Before washing, ensure that all pockets are empty and buttons and zips are fastened. Avoid washing frayed or torn articles and treat stains such as paint, ink, rust, and grass before washing. Underwired bras must NOT be machine washed.

Garments which have been in contact with volatile petroleum products should not be machine washed. If volatile cleaning fluids are used, care should be taken to ensure that the fluid is removed from the garment before placing in the machine.

As some duvets and eiderdowns should be washed/dried in large commercial machine because of their bulk, please check with the manufacturer of the item before washing/drying in a domestic machine.

The users should always check that they have not left their gas lighters (disposable or otherwise) in their clothing.

Never tumble dry items which have had contact with chemicals such as dry cleaning fluid. These are of volatile nature and could cause an explosion. Only tumble dry items which have been washed in water or require airring.

Plastic detergent dispensers should not remain in the drum during the drying cycle, as the plastic used is not designed to with stand the heat. If you wish to wash-through-to dry you should use the conventional detergent dispenser drawer.

Never use the washer-dryer if the power supply cable, the control panel, the working surface or the base are damaged so that the inside of the washer-dryer is accessible.

Never pull the power supply cable to remove the plug from the socket; always take hold of the plug itself.

Page 5

ENGLISH 5

CAUTION!

Never stop a washer-dryer before the end of the drying cycle unless all items are quickly removed and spread out so that the heat is dissipated.

Do not dry cloths in washerdryer with dry clean solvents. Also do not use laundry enhancement products during the drying cycle.

To minimize the risk of fire in a washer-dryer, following should be observed:

Items that have been spotted or soaked with vegetable or cooking oil constitute a fire hazard and should not placed in a washer-dryer. Oil-affected items can ignite spontaneously, especially when exposed to heat sources such as in washer-dryer. The items become warm, causing an oxidation creates heat. If the heat cannot escape, the items can become hot enough to catch fire. Piling, stacking or storing oil-affected items can prevent heat from escaping and so create a fire hazard.

If it is unavoidable that fabrics that contain vegetable or cooking oil or have been contaminated by hair care products be placed in washer-dryer they should first be washed in hot water with extra detergent - this will reduce, but not eliminate the hazard. The ‘cool down’ cycle of washer-dryer is used to reduce the temperature of the items. They should not be removed from the washer-dryer or piled or stacked while hot.

Items that have been previously cleaned in, washed in, soaked in or spotted with petrol/gasoline, dry- cleaning solvents or other flammable or explosive substances should not be placed in washer-dryer.

Highly flammable substances commonly used in domestic environments include acetone, denatured alcohol, petrol/gasoline, kerosine, spot removers (some brands), turpentine, waxes and wax removers.

Items containing foam rubber (also known as latex foam) or similarly textured rubber, like materials should not be dried in a washer-dryer on a heat setting.

Foam rubber materials can, when heated, produce fire by spontaneous combustion.

Fabric softeners or similar products should not be used in a washer-dryer to eliminate the effects of static electricity unless this practice is specifically recommended by the manufacturer of the fabric softener or product.

Undergarments that contain metal reinforcements should not be placed in a washer-dryer. Damage to the washer-dryer can result if metal reinforcements come loose during drying. When available a drying rack could be used for such itmes.

Plastic articles such as shower caps or babies’ waterproof napkin covers should not be placed in washer-dryer.

Page 6

www.electrolux.com

1.4 CHILD SAFETY

This washer-dryer is not intended for use by young children or infirm persons without supervision.

Young children should be supervised to ensure that they do not play with the appliance.

The packaging components (e.g. plastic film, polystyrene) can be dangerous to children - danger of suffocation! Keep them out of children’s reach.

Keep all detergents in a safe place out of children’s reach.

Make sure that children or pets do not climb into the drum.

1.5 CHILD SAFETY DEVICE

When you activate this device, you cannot close the door. This prevents children or pets to be locked in the drum.

To activate this device, rotate the button (WITHOUT pressing it) inside the door clockwise until the groove is horizontal. If necessary use a coin.

To disable this device and restore the possibility of closing the door, rotate the button anti-clockwise until the groove is vertical.

Page 7

ENGLISH 7

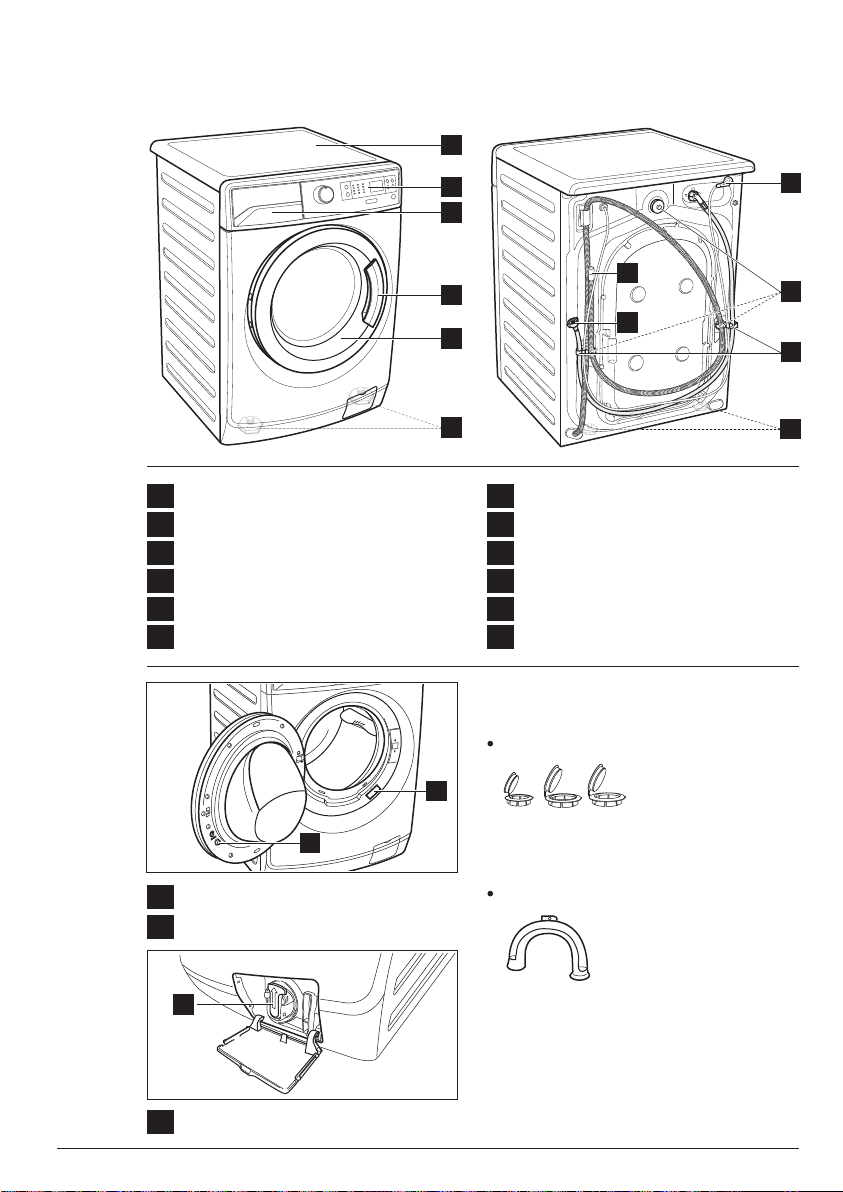

PRODUCT DESCRIPTION2.

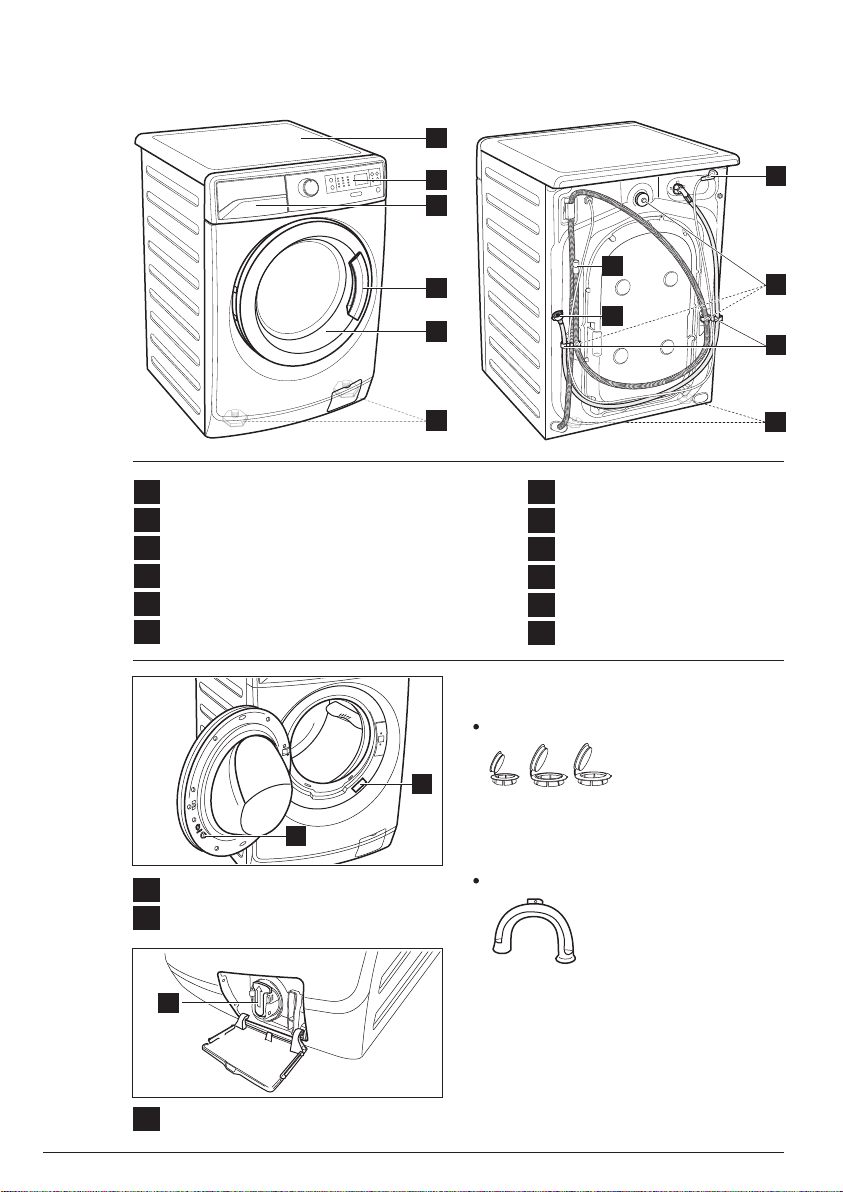

Worktop

Detergent/Softener Dispenser

Control Panel

Door Handle

Door

Level Adjustment Feet (Front)

3 2

Mains Cable

Water Inlet Hose

Water Drain Hose

Hose Support

Transit Bolts

Level Adjustment Feet (Back)

Door Blocking Button

Rating Plate

Drain Pump Filter

ACCESSORIES

Plastic caps

To close the holes on the rear side of the cabinet after the removal of the transit bolts.

Plastic hose guide

To connect the drain hose on the edge of a sink.

Page 8

www.electrolux.com

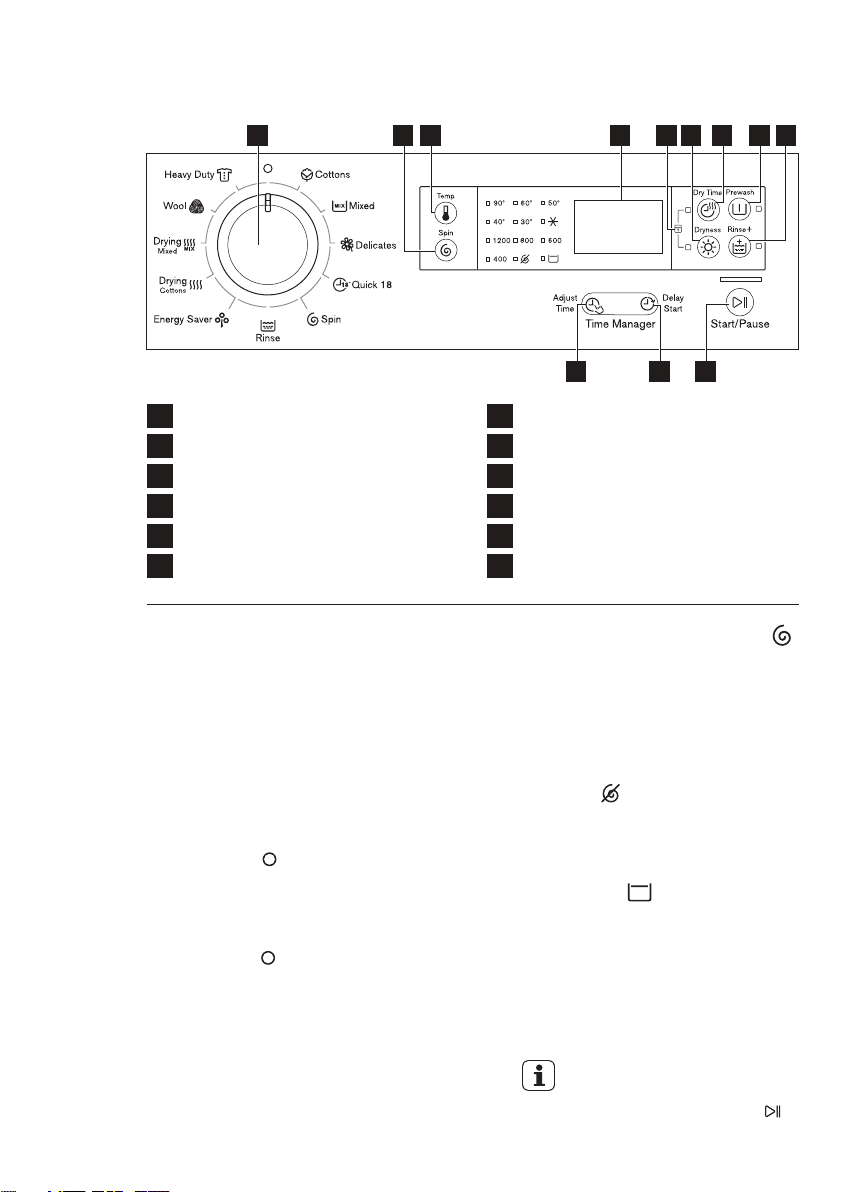

CONTROL PANEL3.

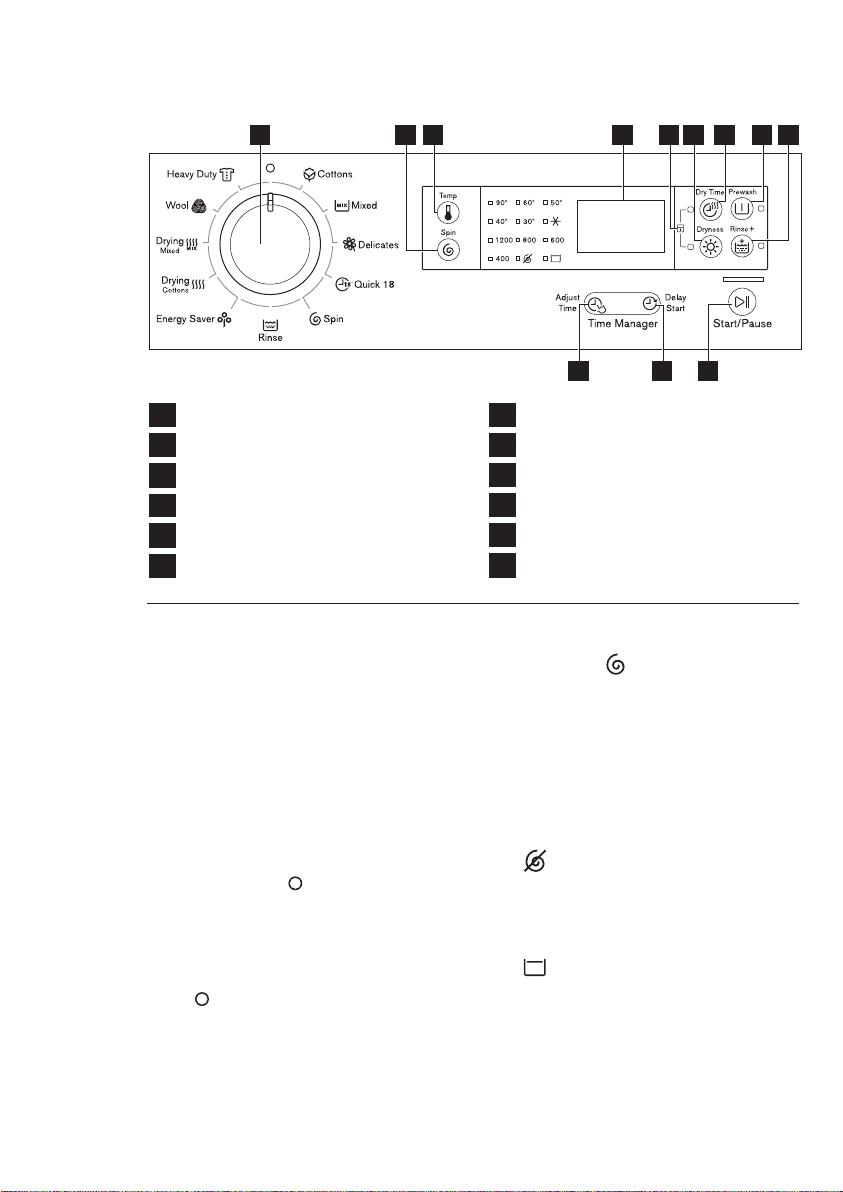

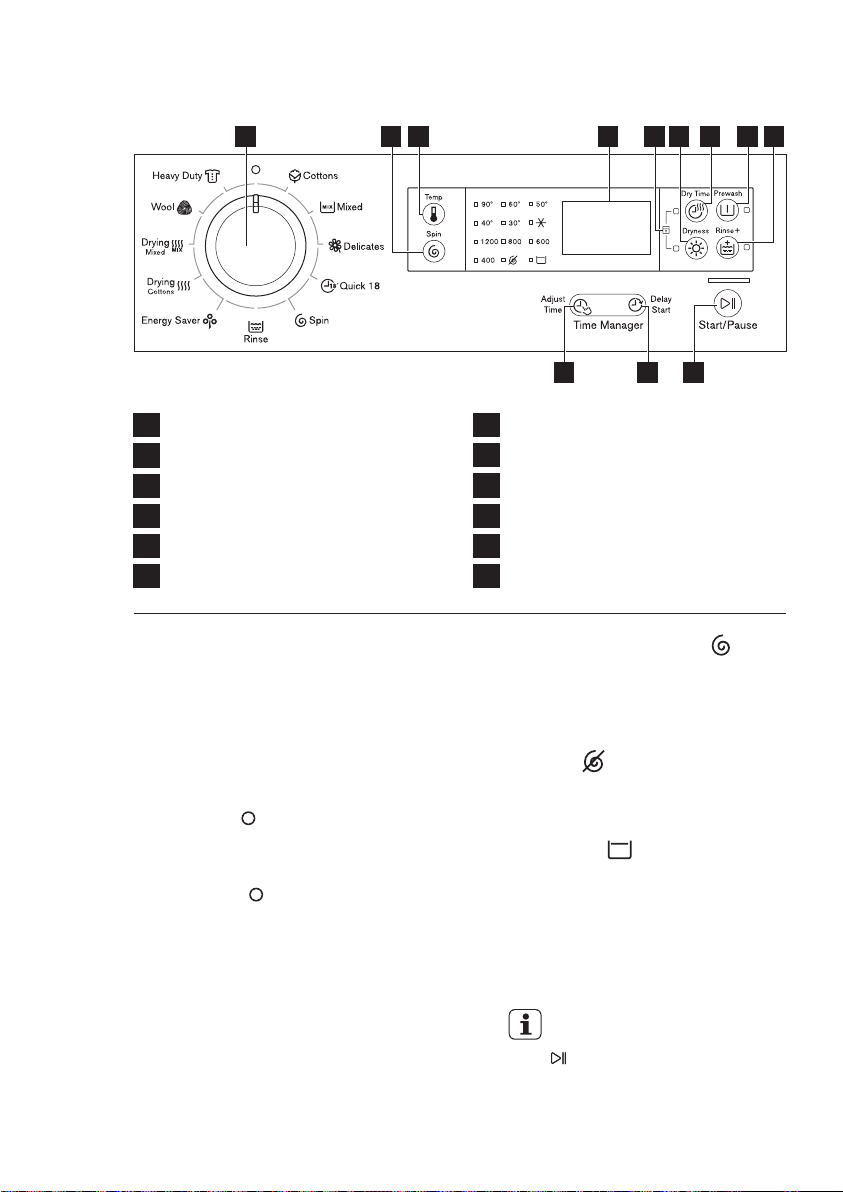

1 2 86 712 9 103

Program Selector Knob

Spin Selection Touchpad

Temperature Touchpad

Adjust Time Touchpad

Delay Start Touchpad

Digital Display

3.1 Program Selector Knob

Turn this knob to set a program. The machine will propose a temperature and automatically select the spin value provided for the program you have chosen. (See pages 12, 13)

The selector knob can be turned either clockwise or anticlockwise.

Position “ ” to reset program/ switching off the machine.

At the end of the program the selector dial must be turned to position “ ”, to switch the machine off.

4 5

Dryness Touchpad

Dry Time Touchpad

Prewash Touchpad

Rinse + Touchpad

Start/Pause Touchpad

Child Lock Option

3.2 Spin Selection Touchpad

Press this touchpad repeatedly to increase or decrease the spin speed, if you want your laundry to be spun at a speed different from the one proposed by the machine.

No Spin

No spin option eliminates all the spin phases and increase the number of rinses.

Rinse Hold

By selecting this option the water of the last rinse is not emptied out and the drum turns regularly to prevent the laundry creases.

The door is still locked to indicate that the water must be emptied out.

The door stays locked with the water in the drum. To continue the cycle you must press (Start/Pause).

Page 9

ENGLISH 9

3.3 Temperature Touchpad

Press this touchpad repeatedly to increase or decrease the wash temperature if you want your laundry to be washed at a temperature different from the one proposed by the machine (symbol “ ” corresponds to cold wash).

3.4 Adjust Time Touchpad

This option allows you to reduce washing time.

Press this touchpad repeatedly to decrease or return to default washing time.

This option will adjust the number of rinse according to selected washing time.

3.5 Delay Start Touchpad

This option makes it possible to delay the start of the program by 30 min, 60 min or 90 min and then by every hour from 2 to 20 hours.

The delay you have selected is indicated on the display. The end time will increase in order to show you the selected delay. You must select this option after you have set the program and before you press the Start/Pause button.

If you wish to add laundry in the machine during the delay time press Start/Pause touchpad to put the machine in pause mode. Add laundry, close the door and press Start/Pause touchpad again.

You can cancel the delay time at any moment, by pressing ‘Delay Start’ touchpad repeatedly till the display shows delay time ‘ ’, then press the Start/Pause touchpad.

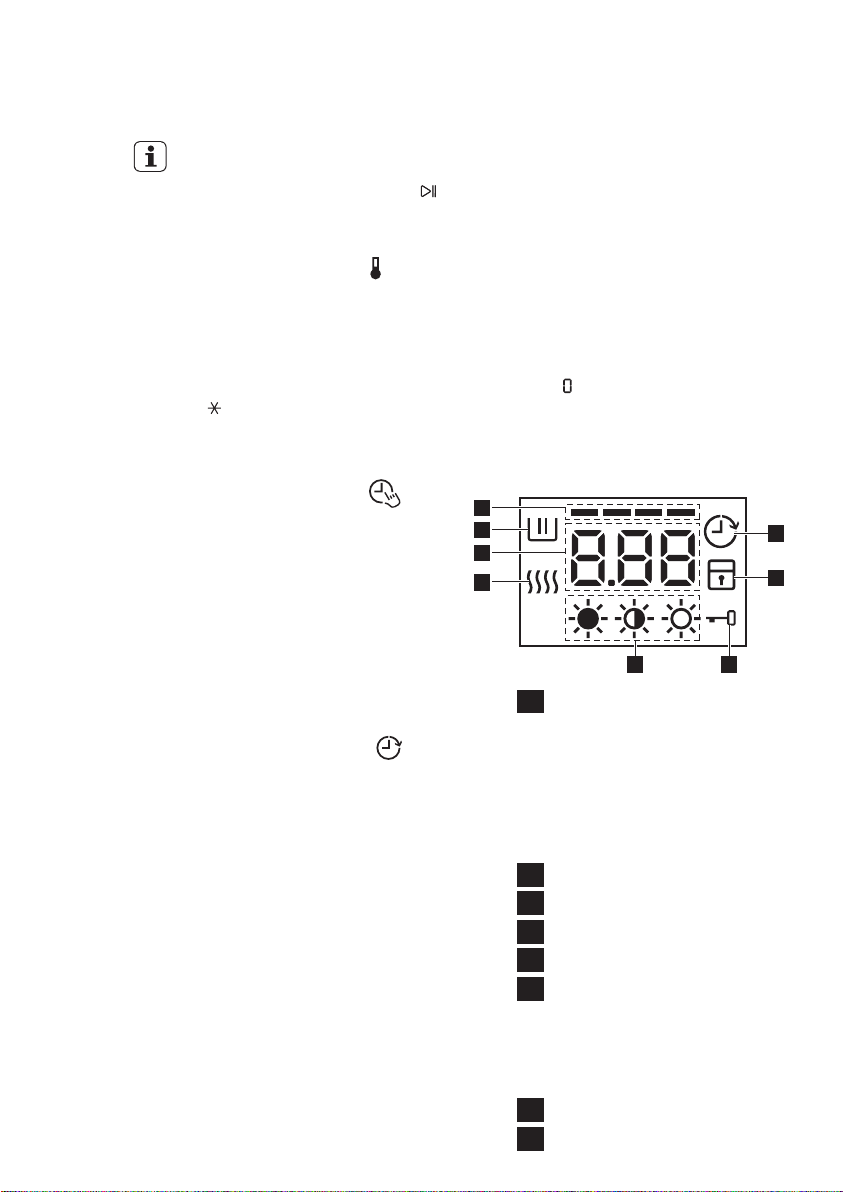

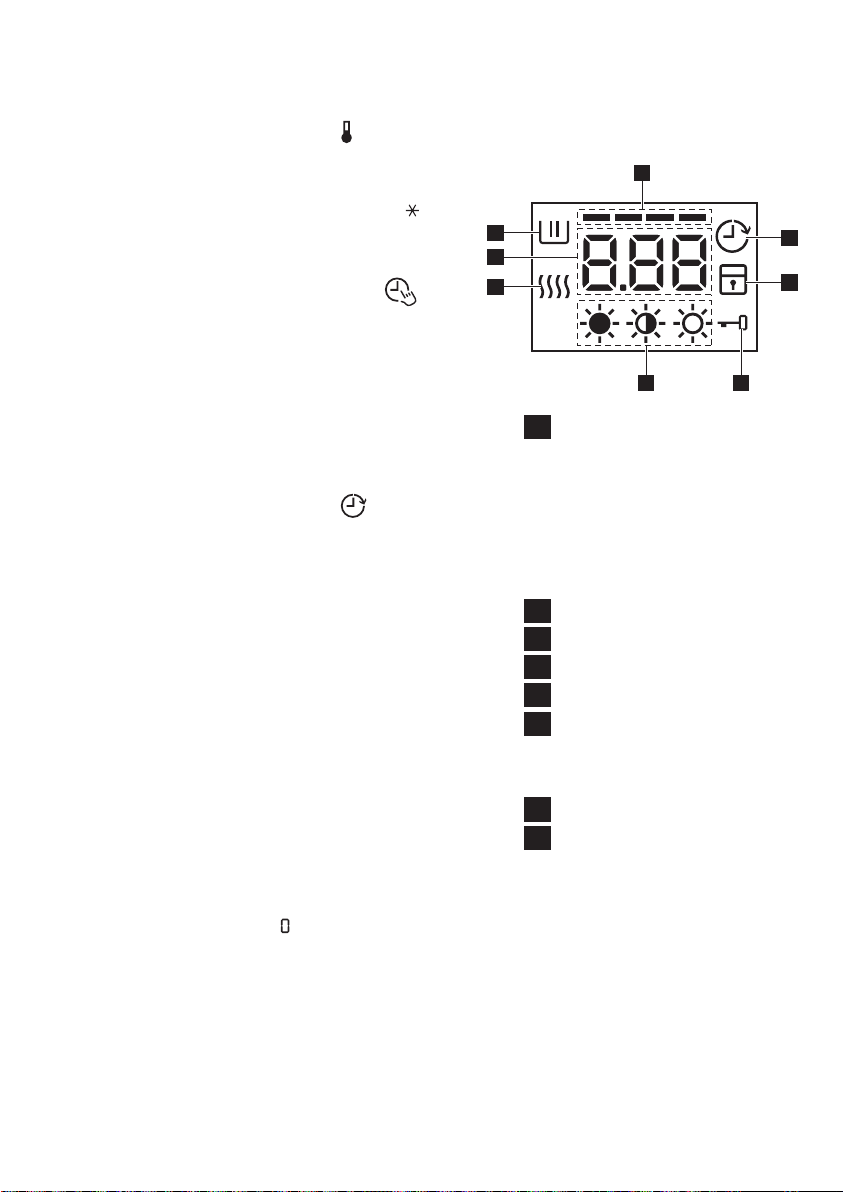

3.6 Display

Digital Number; will tell you:

–

Working cycle time.

–

Delay start time.

–

The alarm codes. Refer to the chapter “Troubleshooting” for their description.

The level of the Time Manager

Washing Status Icon

Drying Status Icon

Drying Level Icons

Door Lock Icon –

It is on, you cannot open the door.

–

It is off, you can open the door.

Child Lock Icon

Delay Start Icon

E F

Page 10

www.electrolux.com

3.7 Dryness

3.8 Dry Time

Press this touchpad to set the level of dryness of your laundry. The display shows the icon of the set level.

: Extra dry : Cupboard dry : Iron dry

(Dryness option guides, see page

14)

NOTE

Dryness levels settings are based on wash program selected.

The final time value is the total duration of the washing + detachment + drying cycles, calculated on a default load size.

At the end of the program the appliance performs the anti-crease phase for approx. 10 minutes. During this time the display will show time remaining “ ” and door is locked ( ).

If you wish to carry out a timed drying program, press this touchpad untill the drying time you want appears on the display according to the fabrics you have to dry.

NOTE

Maximum allowable timed drying changes based on wash program selected.

The final time value is the total

duration of the washing +

detachment + drying cycles.

At the end of the program the appliance performs the anti-crease phase for approx. 10 minutes. During this time the display will show time remaining “ ” and door is locked ( ).

3.9 Prewash Touchpad

Select this option if you wish your laundry to be pre-washed before the main wash. Use this option for heavy soil.

The indicator of this option comes on.

When you set this function, put the detergent into the “ ” compartment. (Refer pages 18,19)

This function increases the program duration.

3.10 Rinse Plus Touchpad

This option is recommended for people who are allergic to detergents, and in areas where the water is very soft.

Press it to add rinsing phases to a program.

The indicator of this option comes on.

3.11 Start/Pause Touchpad

To start the selected program, press the ‘Start/Pause’.

To interrupt a program which is running, press the ‘Start/Pause’ to pause the machine.

To restart the program from the point at which it was interrupted, press the ‘Start/Pause’ again.

Page 11

If you have chosen a delayed start, after pressing ‘Start/Pause’ the machine will begin the countdown.

3.12

Buzzer Sounds

The buzzer sounds operate when:

The program is completed.

The appliance has a malfunction.

If you want to disable the buzzer sound (except for event of

appliance malfunction),

“Dryness” and “Rinse+” touchpads at the same time for 3 seconds, and listen for ‘BEEP, BEEP’.

To return to default configuration press these 2 touchpads at the same time for 3 seconds, and listen for ‘BEEP’.

ENGLISH 11

press

Page 12

www.electrolux.com

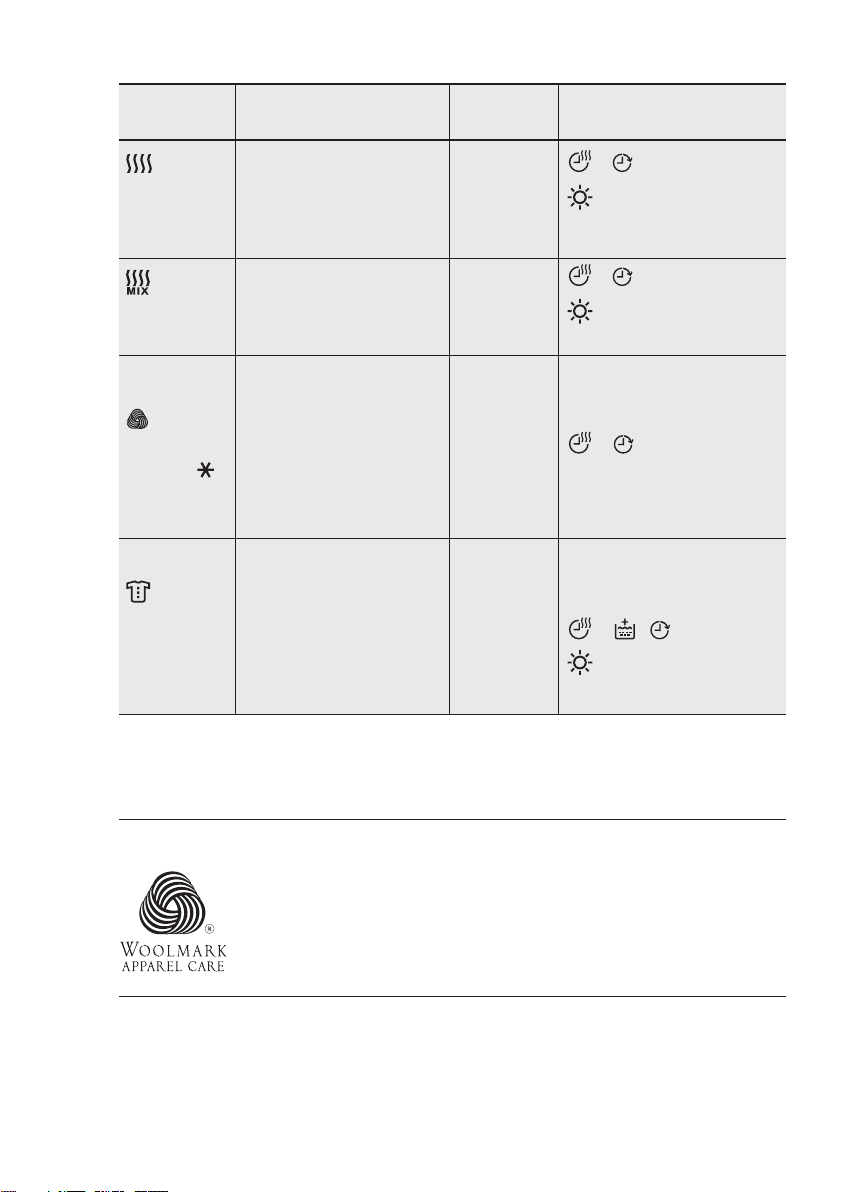

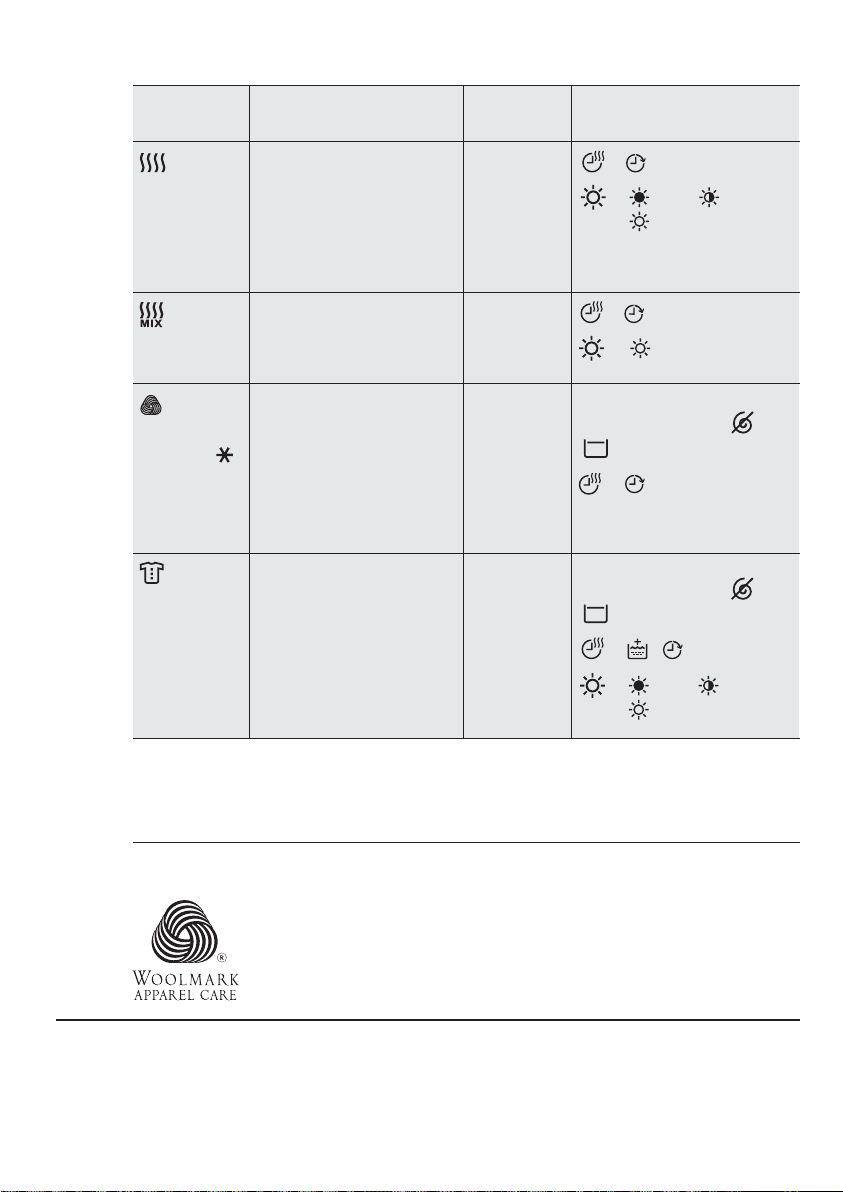

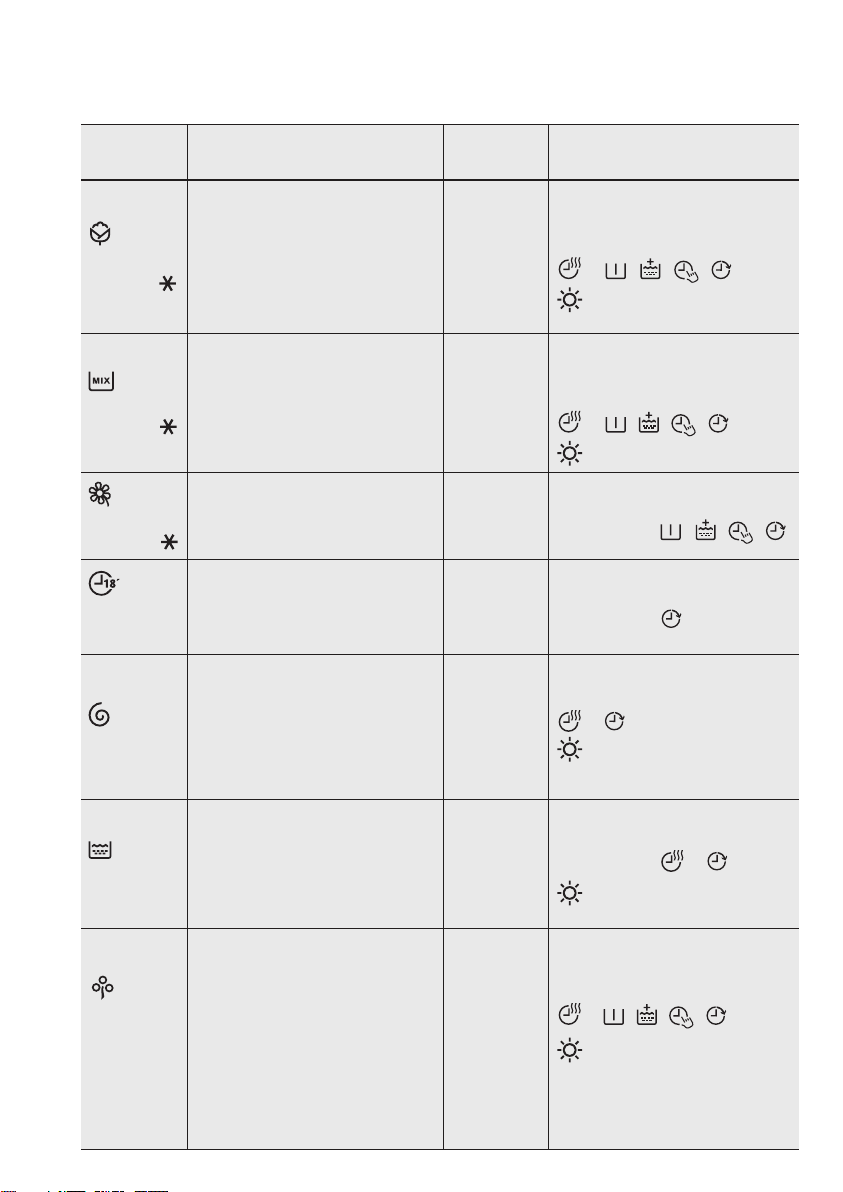

3.13 Programs + Options

Program; Temperature

Cottons; 90 °C to

Mixed; 60 °C to

Delicates; 40 °C to

Quick 18; 30 °C

Spin

Rinse

Energy Saver

60 °C

40 °C

Type of load; Max. weight of load

White and coloured cotton with heavy level of soil;

maximum load; Model EWW12842: 8 kg Model EWW12742: 7 kg (if drying option combined, please reduce 8 to 6 kg, 7 to 5 kg).

Synthetic or mixed fabric items with normal level of soil;

max. load 4 kg (

combined, please reduce to

if drying option

3 kg).

Delicate fabrics as acrylics, viscose, polyester items with normal soil; max. load 4 kg

Synthetic and mixed fabric items. Light soil and items to freshen up; max. load 1.5 kg

To spin the laundry and drain the water in the drum;

maximum load; Model EWW12842: 8 kg Model EWW12742: 7 kg (if drying option combined, please reduce 8 to 6 kg, 7 to 5 kg).

To rinse and spin the laundry;

maximum load; Model EWW12842: 8 kg Model EWW12742: 7 kg (if drying option combined, please reduce 8 to 6 kg, 7 to 5 kg).

White and colourfast, cotton with normal soil. Set this program to have a good washing results and decrease the energy consumption. The time of the washing program is extended;

maximum load; Model EWW12842: 8 kg Model EWW12742: 7 kg (if drying option combined, please reduce 8 to 6 kg, 7 to 5 kg).

Cycle description

Wash

Rinses

Long spin

Dry

(If drying option combined)

Wash

Rinses

Short spin

(If drying

Dry

option combined)

Wash

Rinses

Short spin

Wash

Rinses

Short spin

- Drain

- Spin phase

Dry

(If drying

option combined)

Three rinses with softener Spin phase

Dry (If drying option combined)

Wash

Rinses

Short spin

(If drying

Dry

option combined)

Options can be combined

Spin Reduction (400 to 1200 rpm, No Spin, Rinse Hold) /

/ / / / /

(Extra dry, Cupboard dry, Iron dry)

Spin Reduction (400 to 1200 rpm, No Spin, Rinse Hold) /

/ / / / /

(Cupboard dry)

Spin Reduction (400 to 1200 rpm, No Spin, Rinse Hold) /

/ / /

Spin Reduction (400 to 800 rpm, No Spin, Rinse Hold) /

Spin Reduction (400 to 1200 rpm, No Spin) /

/ /

(Extra dry, Cupboard dry, Iron dry)

Spin Reduction (400 to 1200 rpm, No Spin,

Rinse Hold) /

(Extra dry, Cupboard dry, Iron dry)

/ /

Spin Reduction (400 to 1200 rpm, No Spin, Rinse Hold) /

/ / / / /

(Extra dry, Cupboard dry, Iron dry)

Page 13

ENGLISH 13

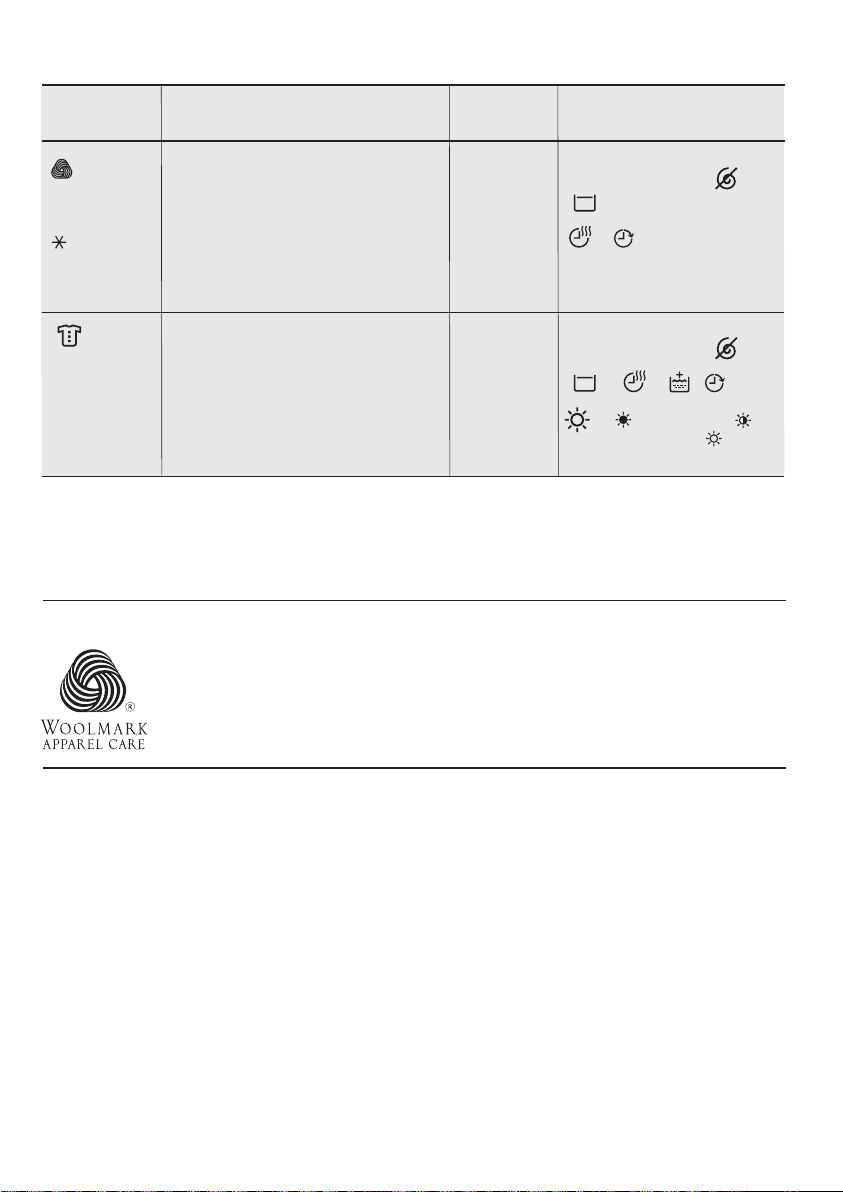

Program; Temperature

Drying Cottons

Drying Mixed

Wool; 40 °C to

Heavy Duty; 90 °C to 40 °C

Type of load; Max. weight of load

Drying program for cotton items; max. load:

Model EWW12842: 6 kg Model EWW12742: 5 kg

Drying program for synthetic or mixed fabric items; max. load 3 kg.

Specially tested program for wool garments bearing the ‘Pure new wool, non-shrink, machine washable’ label; max. load 2 kg (if drying

option combined, please reduce to

1 kg).

Clothes that are heavily soiled;

maximum load; Model EWW12842: 8 kg Model EWW12742: 7 kg (if drying option combined, please reduce 8 to 6 kg, 7 to 5 kg).

Cycle description

Dry

Wash

Rinses

Short spin

(If drying

Dry

option combined)

Wash

Rinses

Short spin

(If drying

Dry

option combined)

Options can be combined

/ /

(Extra dry, Cupboard dry, Iron dry)

/ /

(Cupboard dry)

Spin Reduction (400 to 1200 rpm, No Spin, Rinse Hold) /

/ / /

(Extra dry, Cupboard dry, Iron dry)

Do not select a spin speed lower than that proposed by the appliance to avoid a too long drying time so saving energy. In any case the reduction of the spin speed is only possible after selecting drying.

Energy Saver program with 60 °C option selected is recommended for a full load of normally soiled cottons, and is the water and energy rating label program.

WOOLMARK CERTIFICATE

The wool wash cycle of this machine has been approved by The Woolmark Company for the washing of machine washable wool products provided that the products are washed according to the instructions on the garment label and those issued by the manufacturer of this machine. M1354

Page 14

www.electrolux.com

3.14 Dryness Option Guides

Level of dryness Type of fabric Load

Extra Dry

Ideal for towelling materials

Cupboard Dry

Suitable for items to put away without ironing

Iron Dry

Suitable for ironing

Cotton and linen (bathrobes, bath towels, etc)

Synthetics and mixed fabrics (jumpers, blouses, underwear, household linen)

Cotton and linen (sheets, tablecloths, shirts, etc.)

Model EWW12842: up to 6 kg.

Model EWW12742: up to 5 kg.

Model EWW12842: up to 6 kg.

Model EWW12742: up to 5 kg.

Up to 3 kg.

Model EWW12842: up to 6 kg.

Model EWW12742: up to 5 kg.

3.15 Dry Time Option Guides

Type of fabric

Cotton and linen (bathrobes, bath towels, etc.).

Synthetic or mixed fabric items ( jumpers, blouses, underwear, household linen, etc.).

Wool and hand washable wool.

Load

(kg)

Model EWW12842: 6 kg Model EWW12742: 5 kg

Model EWW12842: 5 kg Model EWW12742: 4 kg

1 1200

Spin Speed

(rpm)

1200

Suggested

Times (mins)

240 - 250

120 - 180

60 - 120

120 - 180

120

Page 15

ENGLISH 15

3.16

Duration of the drying cycle

The drying time can vary according to:

the final spin speed;

the required degree of drying (Extra Dry or Cupboard Dry or Iron Dry);

the type of laundry;

the size of load.

3.17

Fibre residue

CAUTION

After drying fluffy fabrics, such as new towels, it is advisable to perform a Rinse program to be sure that any residue that may remain in the tub is completely removed and does not stick to garments dried afterwards. After

each drying cycle, clean the drain pump filter. Please refer to care and cleaning in section 10.

3.18

Additional drying

Should the laundry still be too wet at the end of the program, set another short drying cycle.

The final part of a washerdryer cycle occurs without heat (cool down cycle). This ensures the laundry will be left at a low temperature.

WARNING!

To prevent the formation of creases or shrinking of fabrics, avoid excessive drying.

BEFORE FIRST USE4.

Ensure that the electrical and water connections comply with the installation instructions.

Put 2 litres of water in the detergent compartment for washing phase. This activates the drain system.

*Picture of model: EWW12842*Picture of model: EWW12842 *Picture of model: EWW12842*Picture of model: EWW12842

Select a Cottons cycle at 90 °C,

without any laundry in the machine, to remove any manufacturing residue from the drum and tub. Pour 1/2 a measure of detergent into the dispenser drawer and start the machine.

Page 16

www.electrolux.com

DAILY USE - WASHING5.

Connect the mains plug to the mains socket.

Turn the water tap on.

5.1 Four Steps Start Up Guide

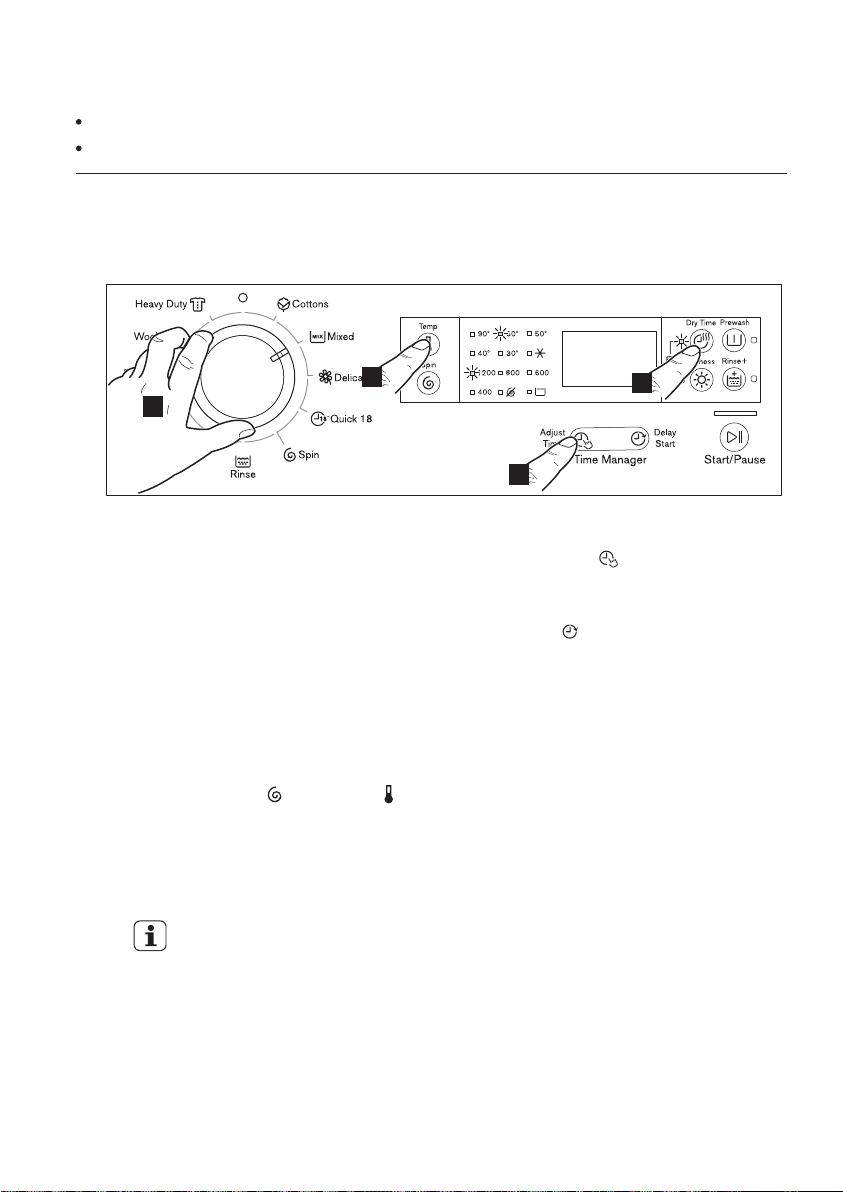

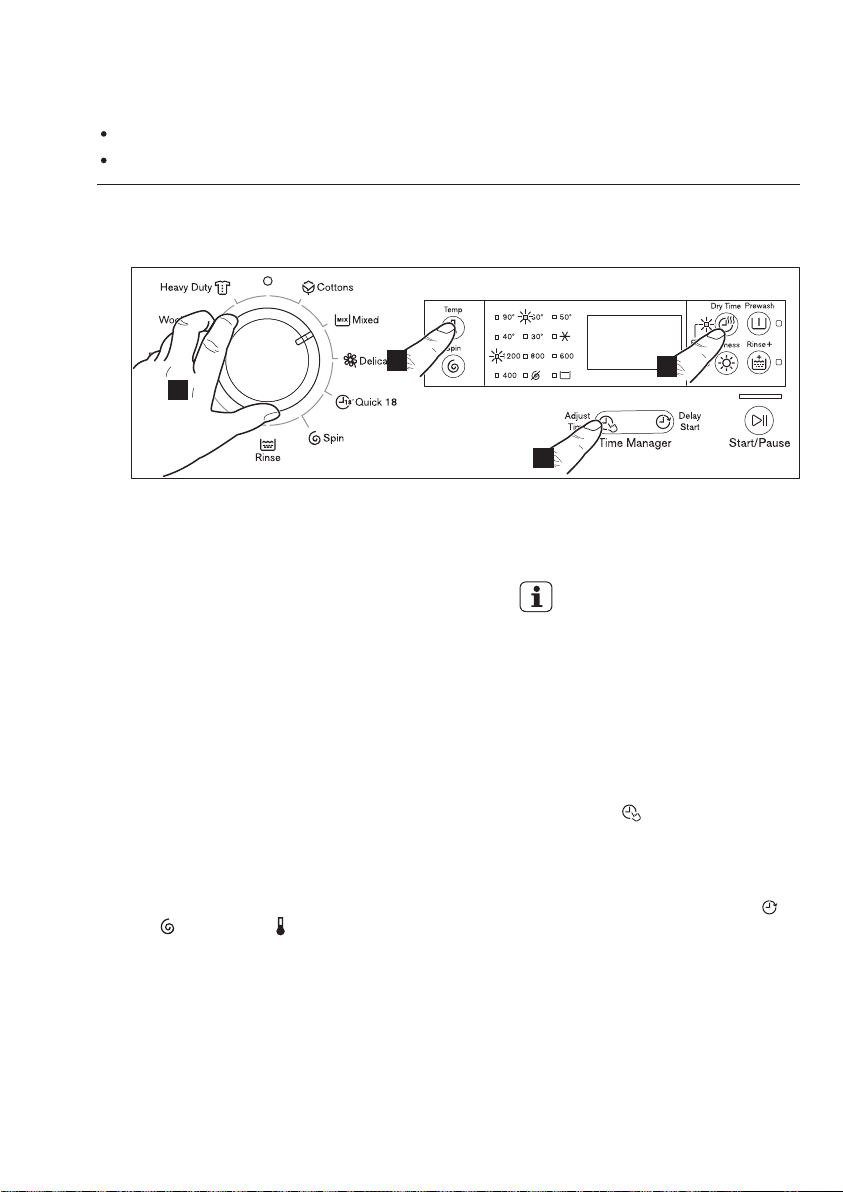

Step 1 - Setting A Program For Washing

Turn the program selector dial to the

required program.

The selector dial can be turned either clockwise or anticlockwise.

Once you selected a wash program, the program selected will stay at that position for the whole of the wash.

The display shows the level of the Time Manager, the program duration and the indicators of the phases of the program.

If you want your laundry to be spun or use temperature different from the one proposed by the machine, pess the Spin “ ” and the temperature “ ” touchpads repeatedly to change the spin speed and temperature.

Press the option touchpads, if you

want your laundry to be washed or dryed with special functions.

Different functions can be combined which is dependent on the program selected.

When these touchpads are pressed, the corresponding pilot lights come on. When they are pressed again, the pilot lights go out.

If you want to reduce washing time,

press the “Adjust Time ” touchpad repeatedly to reduce washing time.

If you want

program

touchpad repeatedly to choose your machine delay time.

, press the “Delay Start ”

to delay the start of the

Step 2 - Loading The Laundry

Before loading the laundry, please

make sure:

IMPORTANT!

Make sure that no metal objects are left in the laundry (e.g. hair clips, safety pins, pins).

Make sure that you wash lint collectors separately from lint producers.

Button up pillowcases, close zip fasteners, hooks and poppers. Tie any belts or long tapes.

Page 17

Wash bras, pantyhose and other delicates in a mesh laundry bag, which you can purchase from your supermarket.

Open the door by carefully

pulling the door handle outwards.

ENGLISH 17

Make sure that no laundry

remains between the seal and the door.

Close the door.

Step 3 - Using Detergent And Additives

Detergent Dispenser Drawer

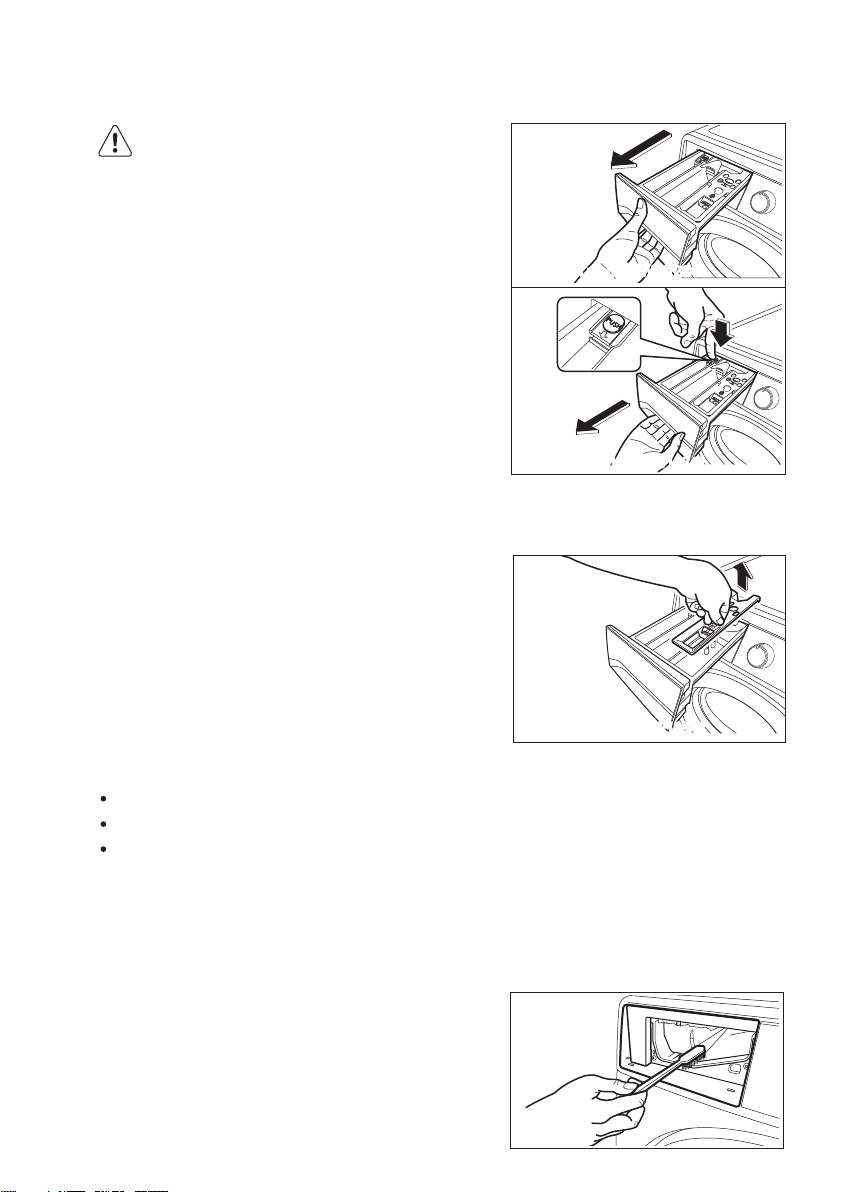

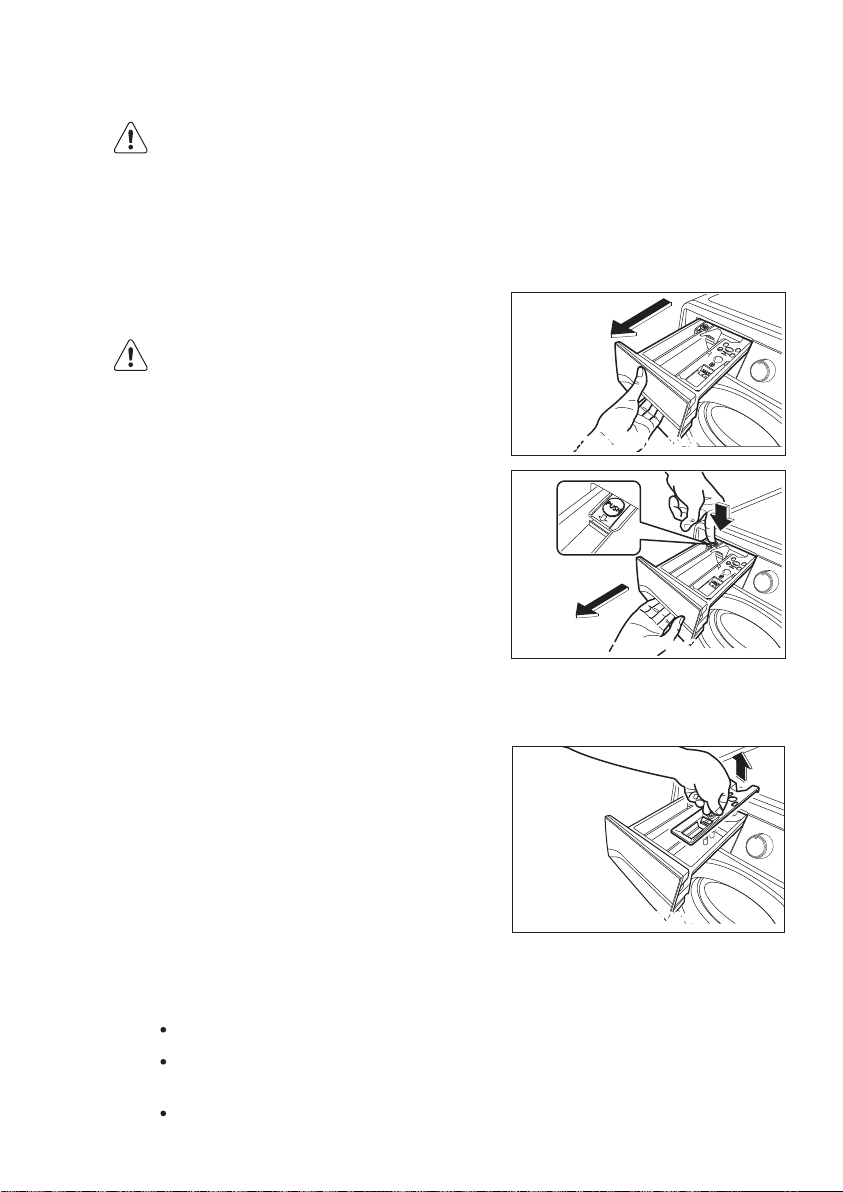

Check and remove objects (if there are any) that could be trapped in the fold.

Place the laundry in the drum, one item at a time, shaking them out as much as possible.

Model: EWW12842

Model: EWW12742

Page 18

POSITION USING

POWDER DETERGENT

www.electrolux.com

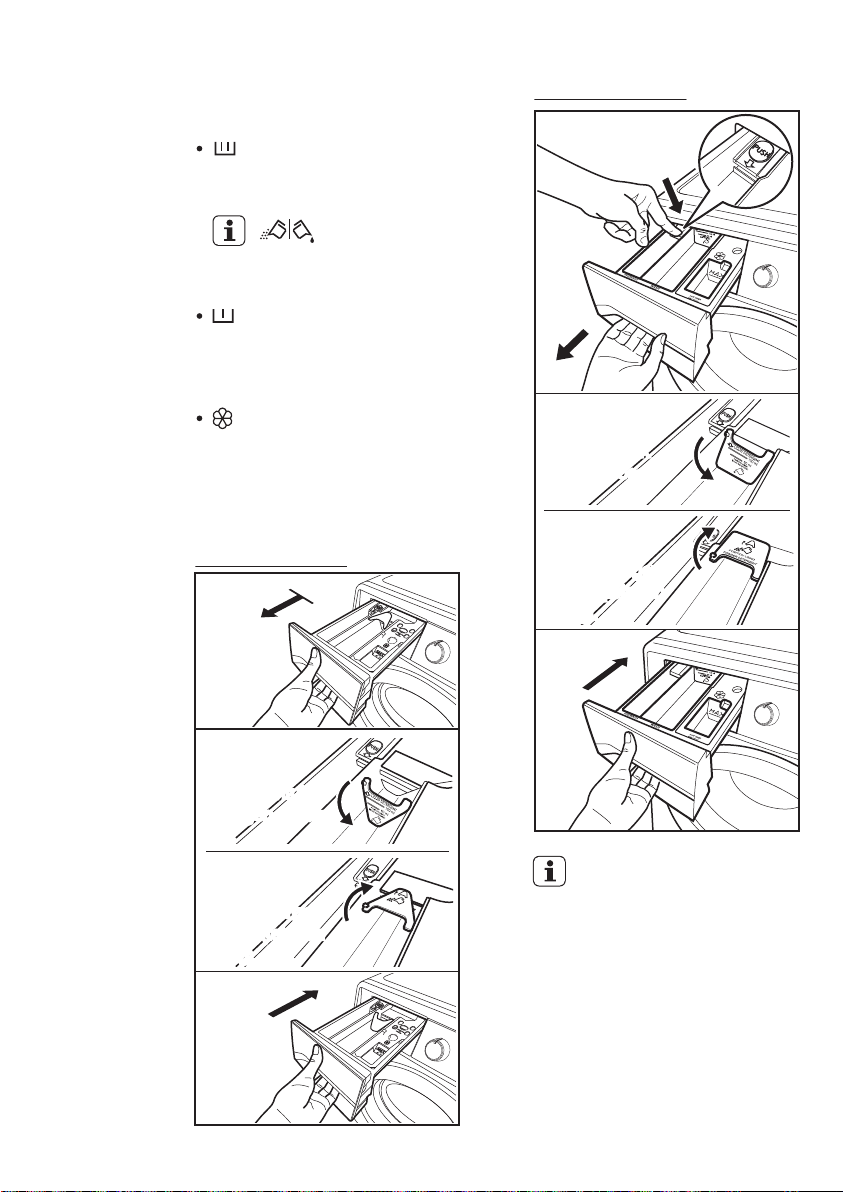

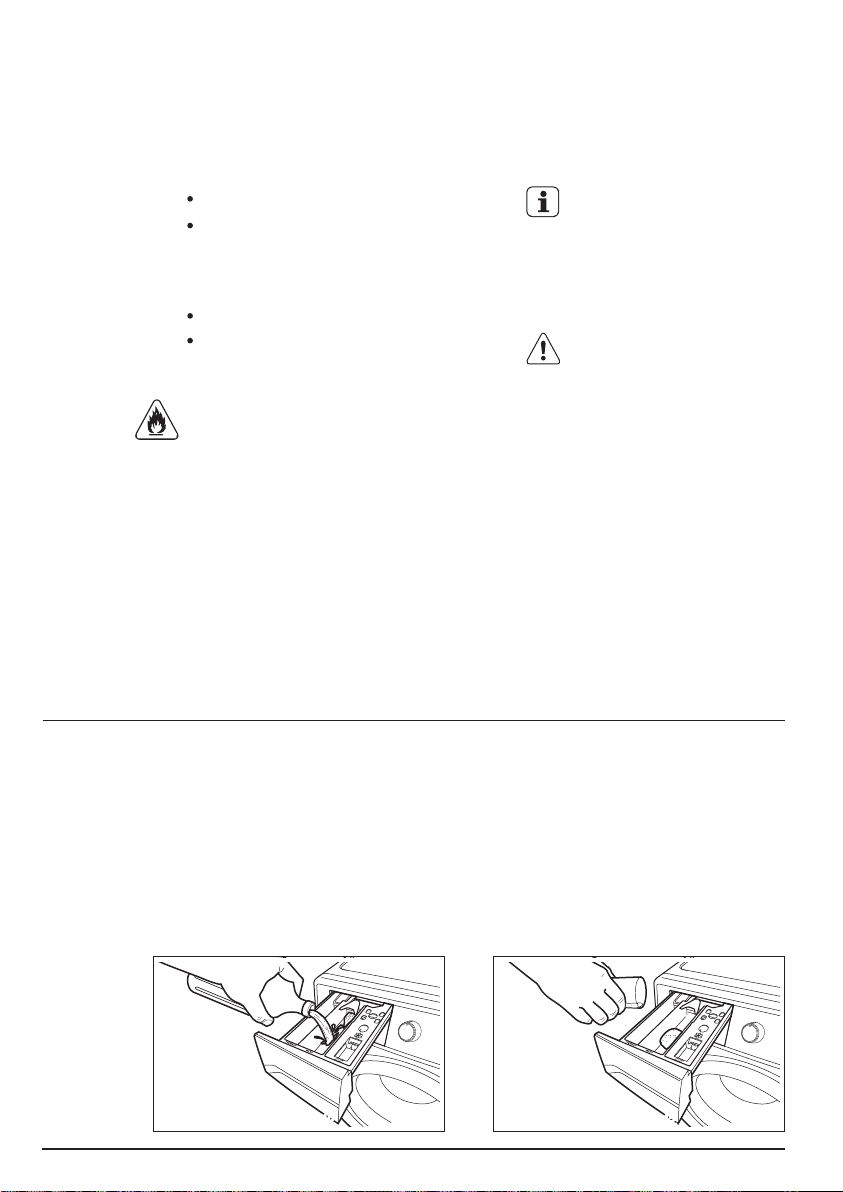

The detergent dispenser is divided into three compartments.

Compartment ‘MAIN WASH’ This compartment is used for detergent on all programs.

Detergent flap

Flap for powder or liquid detergent.

Compartment ‘PREWASH’ This compartment is only used

for detergent when a Prewash is selected.

Compartment ‘SOFTENER’

This compartment is used for

fabric conditioner and starching agent.

Powder or liquid detergent;

Model: EWW12842

Model: EWW12742

Position down :

for liquid

detergent.

Position up :

for powder

detergent

(factory setting).

Position down :

for liquid

detergent.

Position up :

for powder

detergent

(factory setting).

When you use the liquid detergent:

Do not use gelatinous or thick

liquid detergents.

Do not put more liquid than the

maximum level. Do not set the PREWASH phase.

Do not set the DELAY START.

Measure out the detergent and the fabric softener;

Page 19

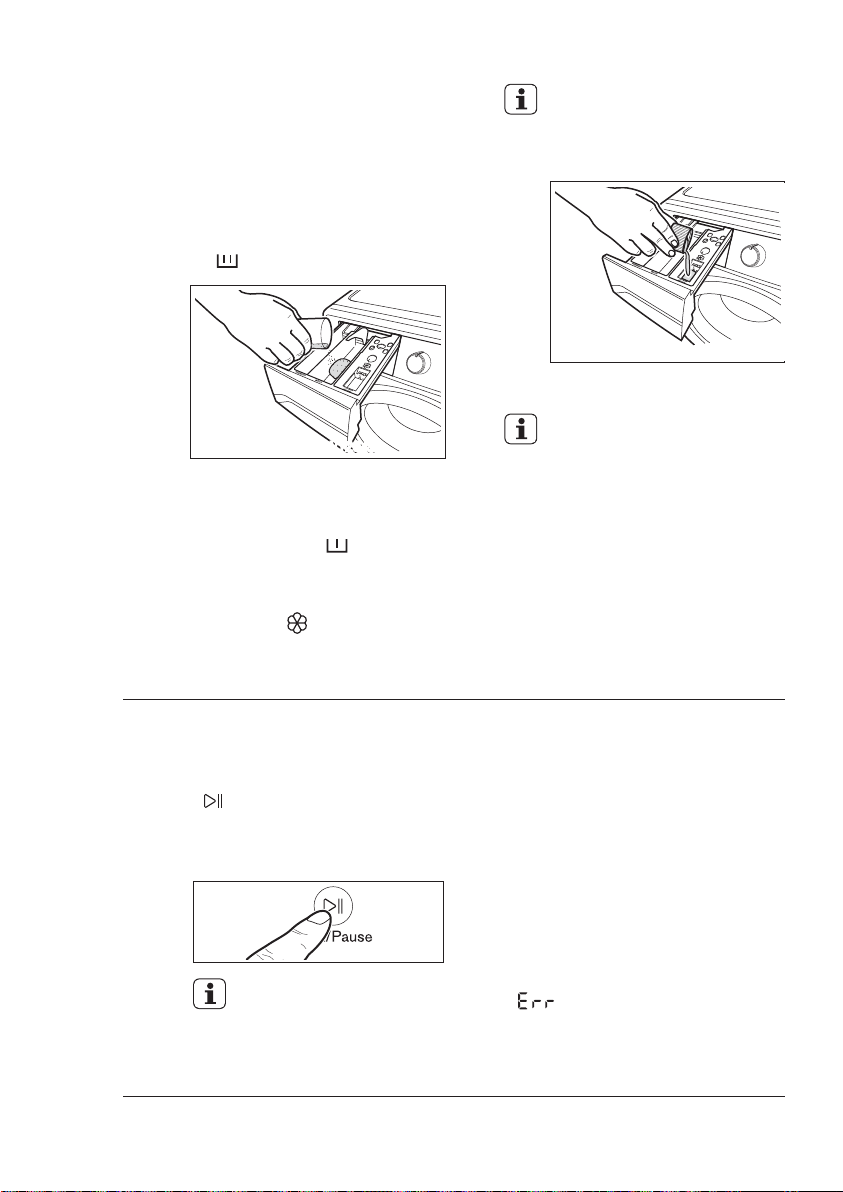

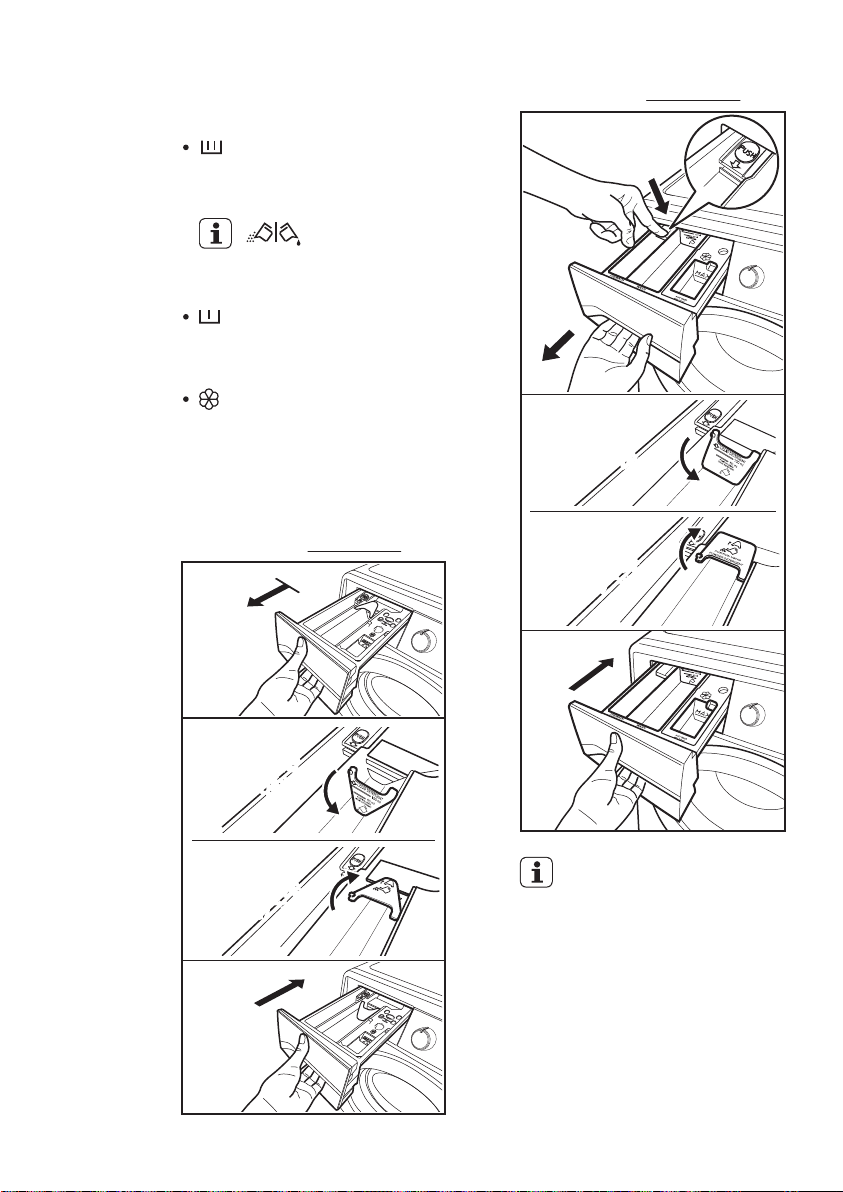

Pull out the dispenser drawer until it stops.

Measure out the amount of detergent required, pour it into the main wash compartment ( ).

*Picture of model: EWW12842*Picture of model: EWW12842

If you wish to carry out the “Prewash” phase, pour it into the compartment marked .

If required, pour fabric softener into the compartment marked (the amount used must not exceed the “MAX” mark in the drawer).

ENGLISH 19

If you use thick softeners it is recommended to dilute with water.

*Picture of model: EWW12842

Close the drawer gently.

After washing cycle finish, residues of detergent, softener and water may remain in the dispenser. It is recommended to clean the dispenser regularly to remove any residue.

Step 4 - Starting A Program

To start a program, press the Start/Pause ( ) touchpad, the corresponding pilot light will stop flashing and a default program duration will be displayed on the screen.

After approx. 15 minutes from the start of a program:

The appliance will automatically

adjust the selected program duration according to the type and size of the load.

The display will show adjusted program duration.

ATTENTION!

If you turn the program selector dial to another program when the machine is working, the red Start/Pause pilot light will flash 3 times and the message “ ” will appear on the display to indicate a wrong selection. The machine will not perform the new selected program.

Page 20

www.electrolux.com

5.2 Interruption Of A Program

To pause press Start/ Pause. The

indicator will start flashing.

Press the Start/Pause again. The

program will continue.

5.3 Changing A Program

Changing a running program is possible only by resetting it.

Turn the program selector knob to the position “ ” to cancel the program and to turn off the appliance.

Turn the program selector knob to the new program position and set the new option, then press “Start/Pause” touchpad again.

The appliance will not drain the water.

5.4 Changing The Options

It is possible to change only some option after the program has started.

Press the touchpad Start/Pause. The

1. indicator will start flashing.

Change the options.2.

Press Start/Pause again. The program

3. will continue.

5.5 Opening The Door

While a program or the ‘Delay Start’ is operating, the appliance door is locked and the display shows the indicator ‘ ’.

First set the machine to PAUSE by pressing the “Start/Pause” touchpad. Wait until the door lock indicator ‘ ’ goes off, then the door can be opened.

If the door lock indicator ‘ ’ does not disappear, this means that the machine is already heating and the water level is above the bottom edge of the door or the drum is turning. In this case the door CAN NOT be opened.

If you can not open the door but you need to open it you have to switch the machine off by turn the program selector knob to the position “ ” to deactivate the appliance. After about 5 minutes the door can be opened.

CAUTION! Pay attention to the water

level and water temperature.

5.6 At The End Of The Program

The appliance stops automatically.

The acoustic signal will operate.

The display will show ‘ ’.

The indicator of the touchpad Start/Pause goes off.

The door lock indicator ‘ ’ goes off.

Remove the laundry from the appliance. Make sure that the drum is empty.

Keep the door ajar, to prevent the mildew and odours.

Turn off the water tap.

At the end of the program the time remaining can suddenly decrease from 7 minutes or less to 0 due to the overestimated total program time during the load sensing phase. In some cases (with perfectly balanced load) the program time can be shorter than the time estimated after the load sensing phase is completed. This is a normal behavior of the machine and not a cause for concern as it does not compromise its performance.

Page 21

ENGLISH 21

5.7

When The Washing Program Is Completed, But There Is Water In The Drum

The drum turns regularly to prevent the creases in the laundry.

The door lock indicator “ ” is on. The door stays locked.

You must drain the water to open the door.

To drain the water:

Set the “Spin” program.

If necessary, decrease the spin

2. speed.

Press the touchpad Start/Pause. The appliance will drain the water and spin.

When the program is completed and the door lock indicator “ ” goes off, you can open the door.

turn the program selector knob to the position “ ” to deactivate the appliance.

5.8

Stand By Mode

5 minutes after the washing program ends, if you do not deactivate the appliance, the energy saving function activates. The energy saving function decreases the energy consumption when the appliance is in the stand by mode.

All indicators and the display will switch off.

The indicator of the touchpad Start/Pause will flash slowly.

Press one of the touchpads to deactivate the energy saving status.

5.9 Child Lock Feature

Your appliance is provided with CHILD SAFETY LOCK which permits you to leave the appliance unsupervised with the door closed without having to worry that children might be injured by or cause damage to the appliance.

Set this option before pressing the Start/Pause and after having selected the required wash program. This function remains enabled even after the appliance is switched off.

Setting Child Lock option:

To activate the function, press “Dry Time” and “Dryness” touchpads at the same time until the display shows the symbol “ ”.

To deactivate the function, press “Dry Time” and “Dryness” touchpads at the same time until the symbol “ ” goes off.

DAILY USE - WASHING & DRYING6.

6.1

NON-STOP Wash & Dry Program

Load the laundry, one item at a time.

Put the detergent and the additives in the appropriate compartment.

Select a wash program + Drying Option

Change available options if needed.

For NON-STOP programs, it is essential not to exceed the cycle maximum load (see page 14).

Page 22

www.electrolux.com

6.2

Washing & Automatic Drying

Press until the display shows one of the dryness level indicator. (See section 3.14)

The display shows the indicator . The time value on the display is the duration of the washing + approx. 20 min. of detachment + drying cycles, calculated on a default load size.

To achieve the best drying results the appliance will not allow you to set spin speed lower than minimum required.

Press to start the program.

In the display the indicator of the selected dryness level stays on. The door lock indicator goes on.

6.3

Washing & Timed Drying

Press to set the drying time value. Keep pressing to add drying time.

The indicator ‘ ’ comes on in the display.

The display shows the set drying value time, eg: value.

After a few seconds the display shows the final time value eg: , that is the total duration of the washing + detachment + drying cycles.

Press to start the program.

To achieve the best drying results the appliance will not allow you to set spin speed lower than minimum required.

In the display the indicator ‘ ’ comes on. The door is locked.

6.4

At The End Of The Drying Program

The acoustic signal will operate.

The display will show time remaining “ ”.

The indicator “ ” (drying icon) is still flashing.

The door lock indicator ( ) is still on.

The appliance will perform the anti-crease phase for approx. 10 minutes.

After anti-crease phase finish:

The door lock indicator ( ) goes off.

The indicator “ ” (drying icon) stops flashing.

If you wish to open the door during the anti-crease phase or interrupt it, press (Start/Pause) button or turn the program selector dial to any program position.

DAILY USE - DRYING7.

WARNING!

Make sure water tap is opened and drain hose is in the sink or connect to the drain pipe.

Load the laundry, one item at a time.

Turn the program selector dial to the drying program.

The display shows the default drying level.

Automatic Dryness Levels:

Press until the display shows the desired dryness level. (See section

3.14)

Some drying level options are not available for some drying programs.

If you set ONLY 15 minutes of drying, the appliance performs only a cooling phase.

Page 23

ENGLISH 23

The display shows a time value based on the default load size. If the amount of your laundry is more or less than the default size, the appliance will adjust the time value automatically during the cycle.

Press to start the program.

The display shows the door locked indicator “ ”. The drying indicator “ ” starts to flash.

Dry Time:

Press repeatedly to set the drying time value. (See section 3.15)

Press to start the program.

The drying indicator “ ” starts to flash. The display shows the door locked indicator “ ”.

7.1

At The End Of The Drying Program

The acoustic signal will operate.

The display will show time remaining “ ”.

The indicator “ ” (drying icon) is still flashing.

The door lock indicator ( ) is still on.

The appliance will perform the anti-crease phase for approx. 10 minutes.

After anti-crease phase finish:

The door lock indicator ( ) goes off.

The indicator “ ” (drying icon) stops flashing.

NOTE

If you wish to open the door during the anti-crease phase or interrupt it, turn the program selector dial to any program position.

WASHING HINTS8.

8.1 Sorting The Laundry

Follow the wash code symbols on each garment label and the manufacturer’s washing instructions. Sort the laundry as follows: whites, coloureds, synthetics, delicates, woollens.

8.2 Temperatures

For normally soiled white cottons and linen

90°C

(e.g. teacloths, towels, tablecloths, sheets...).

For normally soiled, colourfast garments (e.g. shirts, night dresses,

60°C

pyjamas....) in linen, cotton

50°C

or synthetic fibres and for

40°C

lightly soiled white cotton (e.g.underwear).

For delicate items (e.g. net curtains), mixed laundry including synthetic fibres

30°C

and woollens bearing the

Cold

label pure new wool, machine washable, non-shrink.

Page 24

www.electrolux.com

8.3 Before Loading The Laundry

Never wash whites and coloureds together. Whites may lose their “whiteness” in the wash.

New coloured items may run in the first wash; they should therefore be washed separately the first time.

Make sure that no metal objects are left in the laundry (e.g. hair clips, safety pins, pins).

Button up pillowcases, close zip fasteners, hooks and poppers. Tie any belts or long tapes.

Remove persistent stains before washing.

Rub particularly soiled areas with a special detergent or detergent paste. Treat curtains with special care. Remove hooks or tie them up in a bag or a net.

8.4 Maximum Loads

Recommended loads are indicated in the program charts. General rules:

Cotton, linen:

Synthetics:

Delicate fabrics and woollens:

Washing a maximum load makes the most efficient use of water and energy. For heavily soiled laundry, reduce the load size.

drum full but not too tightly packed;

drum no more than half full;

drum no more than one third full.

8.5 Removing Stains

Stubborn stains may not be removed by just water and detergent. It is therefore advisable to treat them prior to washing.

Blood: treat fresh stains with cold water. For dried stains, soak overnight in water with a special detergent then rub in the soap and water.

Oil based paint: moisten with benzine stain remover, lay the garment on a soft cloth and dab the stain; treat several times.

Dried grease stains: moisten with turpentine, lay the garment on a soft surface and dab the stain with the fingertips and a cotton cloth.

Rust: oxalic acid dissolved in hot water or a rust removing product used in cold water. Be careful with rust stains which are not recent since the cellulose structure will already have been damaged and the fabric tends to hole.

Mould stains: treat with bleach, rinse well (whites and fast coloureds only).

Grass: soap lightly and treat with bleach (whites and fast coloureds only).

Ball point pen and glue: moisten with acetone (*), lay the garment on a soft cloth and dab the stain.

Lipstick: moisten with acetone (*) as above, then treat stains with methylated spirits. Remove any residual marks from white fabrics with bleach.

Red wine: soak in water and detergent, rinse and treat with acetic or citric acid, then rinse. Treat any residual marks with bleach.

Page 25

ENGLISH 25

Ink: depending on the type of ink,

moisten the fabric first with acetone (*), then with acetic acid; treat any residual marks on white fabrics with bleach and then rinse thoroughly.

Tar stains: first treat with stain remover, methylated spirits or benzine, then rub with detergent paste.

(*) do not use acetone on artificial silk.

8.6 Detergents and Additives

Good washing results also depend on the choice of detergent and use of the correct quantities to avoid waste and protect the environment.

Although biodegradable, detergents contain substances which, in large quantities, can upset the delicate balance of nature.

The choice of detergent will depend on the type of fabric (delicates, woollens, cottons, etc.), the colour, washing temperature and degree of soiling.

Only low suds Front load washer detergents should be used in this appliance:

powder detergents for all types of fabric,

powder detergents for delicate fabrics (60 °C max) and woollens,

liquid detergents, preferably for low temperature wash program (60 °C max) for all types of fabric, or special for woollens only.

The detergent and any additives must be placed in the appropriate compartments of the dispenser drawer before starting the wash program.

Pour liquid detergent into the dispenser drawer compartment marked “ ” just before starting the program.

If using concentrated powder or liquid detergents, a program without PREWASH must be selected.

Any fabric softener or starching additives must be poured into the compartment marked “ ” before starting the wash program.

Follow the product manufacturer’s recommendations on quantities to use and do not exceed the MAX mark in the detergent dispenser drawer.

Do not spray stain pre-treatment products on or near the machine, as it can attack plastic materials reducing its life.

8.7 Quantity Of Detergent To Be Used

The type and quantity of detergent will depend on the type of fabric, load size, degree of soiling and hardness of the water used.

Water hardness is classified in so-called “degrees” of hardness.

Information on hardness of the water in your area can be obtained from the relevant water supply company, or from your local authority.

Follow the product manufacturers’ instructions on quantities to use.

Not enough washing powder causes:

the washload to turn grey, greasy clothes.

Page 26

www.electrolux.com

Too much washing powder causes:

sudsing, reduced washing effect, inadequate rinsing.

Use less detergent if:

you are washing a small load, the laundry is lightly soiled, large amounts of foam form

during washing.

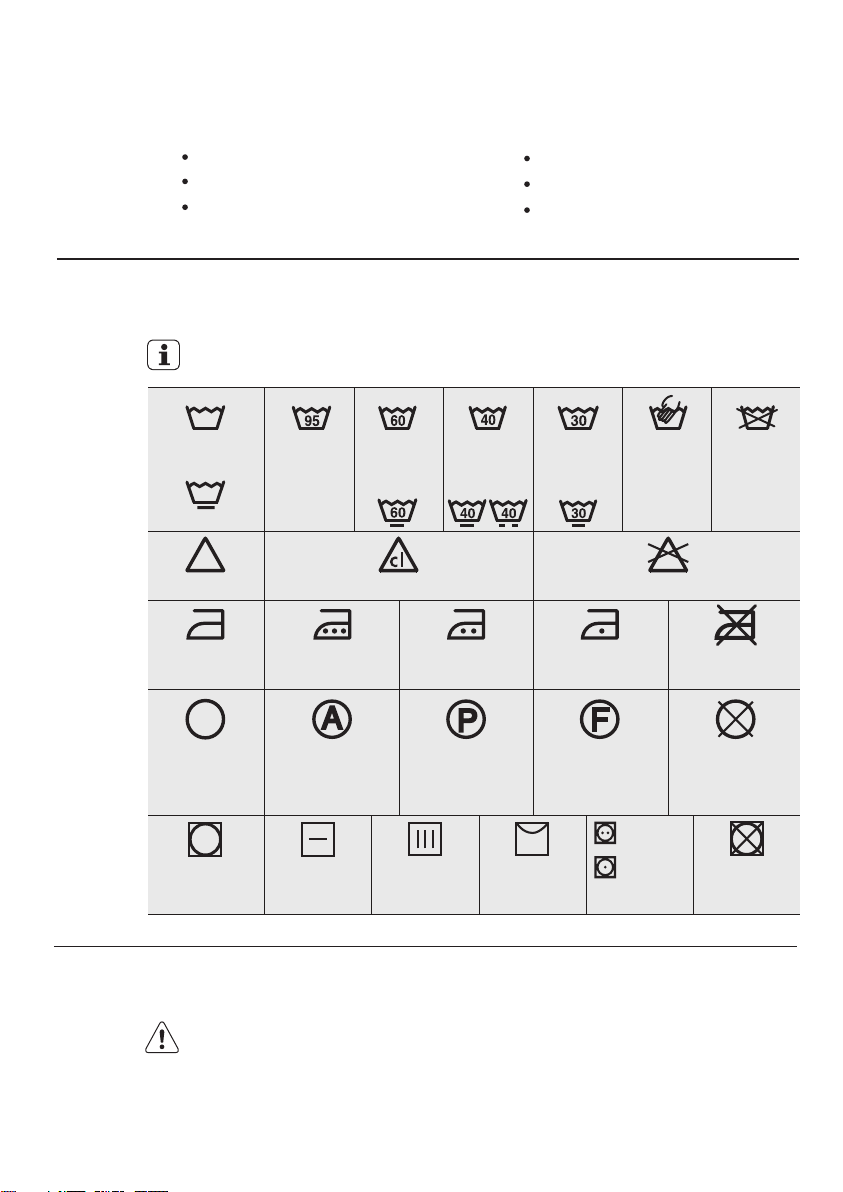

INTERNATIONAL WASH CODE SYMBOLS9.

These symbols appear on fabric labels, in order to help you choose the best way to treat your laundry.

Energetic wash

Delicate wash

Bleaching

Ironing

Max. wash

temperature

95 °C

Bleach in cold water DO NOT bleach

Hot iron

max. 200 °C

Max. wash

temperature

60 °C

Max. wash

temperature

40 °C

Warm iron

max. 150 °C

Max. wash

temperature

30 °C

Lukewarm iron

max. 110 °C

Hand wash

DO NOT

wash at all

DO NOT iron

Dry cleaning

Drying Flat

Dry cleaning in

all solvents

Dry cleaning in

perchlorethylene,

petrol, pure alcohol,

R 111 & R 113

On the line

Dry cleaning in

petrol, pure alcohol

On clothes

hanger

and R 113

Tumble dry

High temperature

Low temperature

DO NOT

dry clean

DO NOT

tumble dry

CARE AND CLEANING10.

WARNING!

You must DISCONNECT the appliance from the electricity supply, before you can carry out any cleaning or maintenance work.

10.1 External Cleaning

Clean the appliance only with soap and warm water. Fully dry all the surfaces.

Page 27

ENGLISH 27

CAUTION!

Do not use alcohol, solvents or chemical products.

10.2 Descaling

The water we use normally contains lime. It is a good idea to periodically use a water softening powder in the machine.

Do this separately from any laundry washing, and according to the softening powder manufacturer's instructions.

This will help to prevent the formation of lime deposits.

10.3 After Each Wash

Leave the door open for a while. This helps to prevent mould and stagnant smells forming inside the appliance. Keeping the door open after a wash will also help to preserve the door seal.

10.4 Maintenance Wash

With the use of low temperature washes it is possible to get a build up of residues inside the drum.

We recommend that a maintenance wash be performed on a regular basis.

To run a maintenance wash:

The drum should be empty of laundry. Select the hottest cotton wash program. Use a normal measure of detergent,

must be a powder with biological properties.

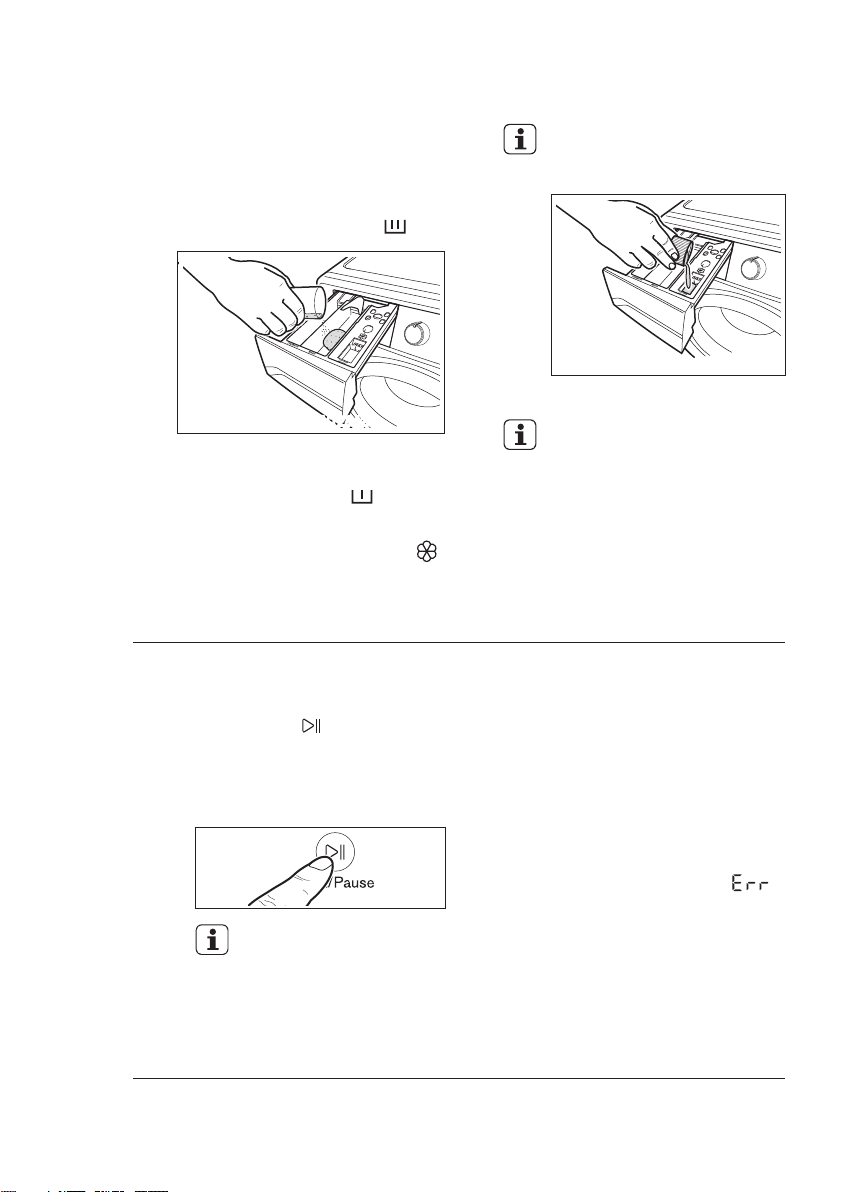

10.5 Cleaning The Dispenser Drawer

The washing powder and additive dispenser drawer should be cleaned regularly.

Remove the drawer by pressing the catch downwards and by pulling it out. Flush it out under a tap, to remove any traces of accumulated powder.

*Picture of model: EWW12842*Picture of model: EWW12842

*Picture of model: EWW12842

To aid cleaning, the top part of the additive compartment should be removed.

*Picture of model: EWW12842

10.6 Cleaning The Drawer Recess

Having removed the drawer, use a small brush to clean the recess, ensuring that all washing powder residue is removed from the upper and lower part of the recess. Replace the drawer and run the rinse program without any clothes in the drum.

Page 28

www.electrolux.com

10.7 Cleaning The Pump

Regularly examine the drain pump and make sure that it is clean.

Clean the pump if:

The appliance does not drain the water.

The drum cannot turn. The appliance makes an unusual

noise because of the blockage of the drain pump.

The display shows an alarm code because of the problem with water drain.

WARNING!

1. Disconnect the mains plug from the mains socket.

2. Do not remove the filter while the appliance operates. Do not clean the drain pump if the water in the appliance is hot. The water must be cold before you clean the drain pump.

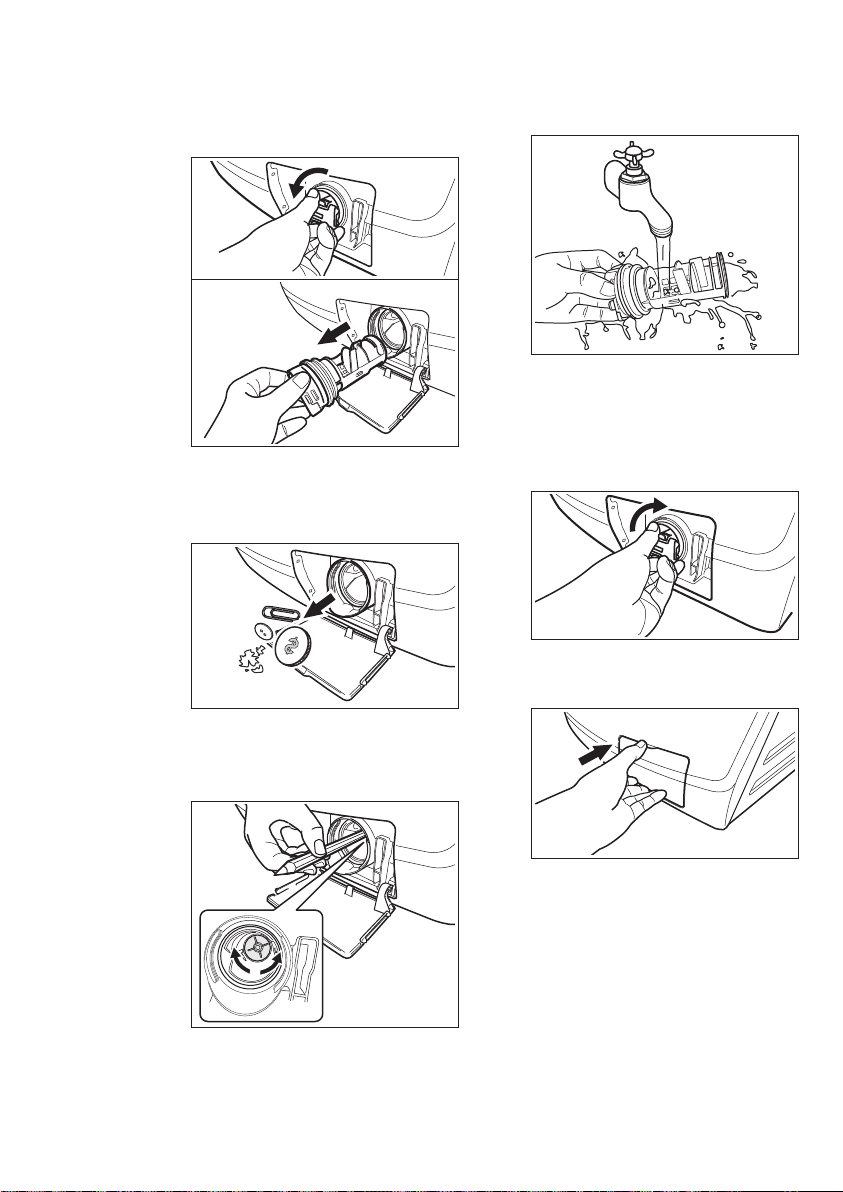

To clean the drain pump:

1. Open the drain pump door.

3. Put a container below the recess of the drain pump to collect the water that flows out.

4. Press the two levers and pull forward the drainage duct to let the water flow out.

When the container is full of water,

5. put the drainage duct back again and empty the container. Do steps 4 and 5 again and again until no more water flows out from the drain pump.

2. Pull the flap down.

Page 29

ENGLISH 29

6. Pull back the drainage duct and turn the filter to remove it.

7. Remove fluff and objects from the pump (if there are any).

9. Clean the filter under the water tap.

10. Put the filter back in the pump into the special guides. Make sure that you tighten correctly the filter to prevent leakages.

11. Put the flap back and close the drain pump door.

8. Make sure that the impeller of the pump can turn. If this does not occur, contact the service centre.

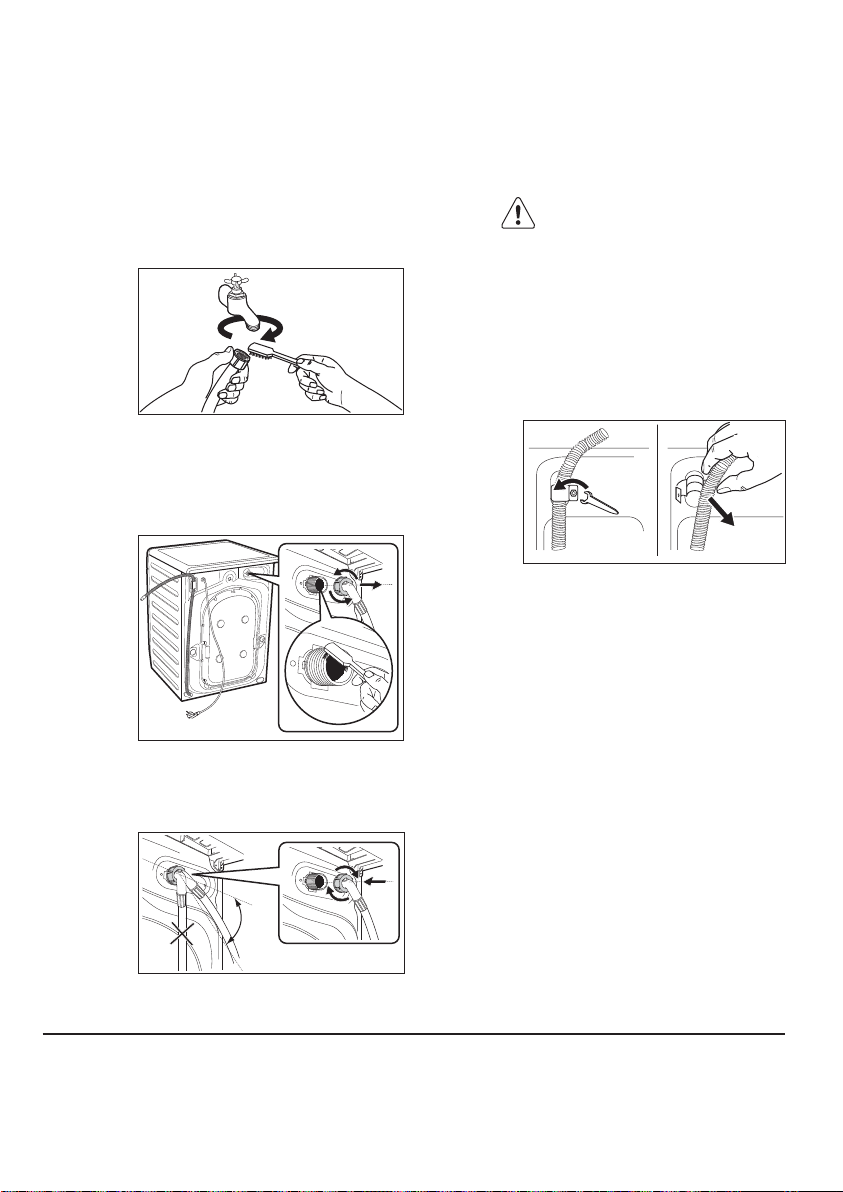

10.8 Cleaning The Water Inlet Filter

If your water is very hard or contains traces of lime deposit, the water inlet filter may become clogged.

It is therefore a good idea to clean it from time to time.

Page 30

www.electrolux.com

To clean the water inlet filters:

Close the water tap.

Remove the water inlet hose from the water tap.

Clean the filter in the inlet hose with a stiff brush.

Remove the inlet hose behind the appliance.

Clean the filter in the valve with a stiff brush or a towel.

6. Install again the inlet hose. Make sure that the couplings are tight to prevent leakages.

10.9 The Dangers Of Freezing

If the machine is exposed to temperatures below 0°C, certain precautions should be taken.

Disconnect the mains plug from the mains socket.

Turn off the water tap.1.

2. Unscrew the inlet hose.

3. Remove the drain hose from the rear support and unhook it from sink or spigot.

4. Pull forward the drainage duct and that of the inlet hose in a bowl placed on the floor and let water drain out.

5. Screw the water inlet hose back on and reposition the drain hose and drainage duct.

When you intend to start the machine up again, make sure that the room temperature is above 0°C.

45°

7. Open the water tap.

Page 31

ENGLISH 31

TROUBLESHOOTING11.

Certain problems are due to lack of simple maintenance or oversights, which can be solved easily without calling out an engineer. Before contacting your local Service Centre, please carry out the checks listed below.

During machine operation it is possible that the red Start/Pause pilot light flashes to indicate that the machine is not working.

Once the problem has been eliminated, press the Start/Pause button to restart the program. If after all checks, the problem persists, contact your local Service Centre.

Malfunction Possible cause Solution

The machine does not start:

The machine does not fill the water:

The machine fills then empties immediately:

The machine does not empty and/or does not spin:

The door has not been closed. (Error code: )

The plug is not properly inserted in the power socket.

There is no power at the socket.

The Start/Pause button has not been pressed.

The delay start has been selected.

The water tap is closed. (Error code: )

The inlet hose is squashed or kinked. (Error code: )

The filter in the inlet hose is blocked. (Error code: )

The door is not properly closed. (Error code: )

The end of the drain hose is too low. (Error code: )

The drain hose is squashed or kinked. (Error code: )

The drain pump is clogged. (Error code: )

The option “Rinse Hold” or “No Spin” has been selected.

The laundry is not evenly distributed in the drum.

Close the door firmly.

Insert the plug into the power socket.

Please check your domestic electrical installation.

Press the Start/Pause button.

If the laundry are to be washed immediately, cancel the delay start.

Open the water tap.

Check the inlet hose connection.

Clean the water inlet hose filter.

Close the door firmly.

Refer to relevant paragraph in “water drainage” section.

Check the drain hose connection.

Clean the drain filter.

Disable the option “Rinse Hold” or “No Spin”

Slelect spin program.

Pause the machine and redistribute laundry manually.

Page 32

www.electrolux.com

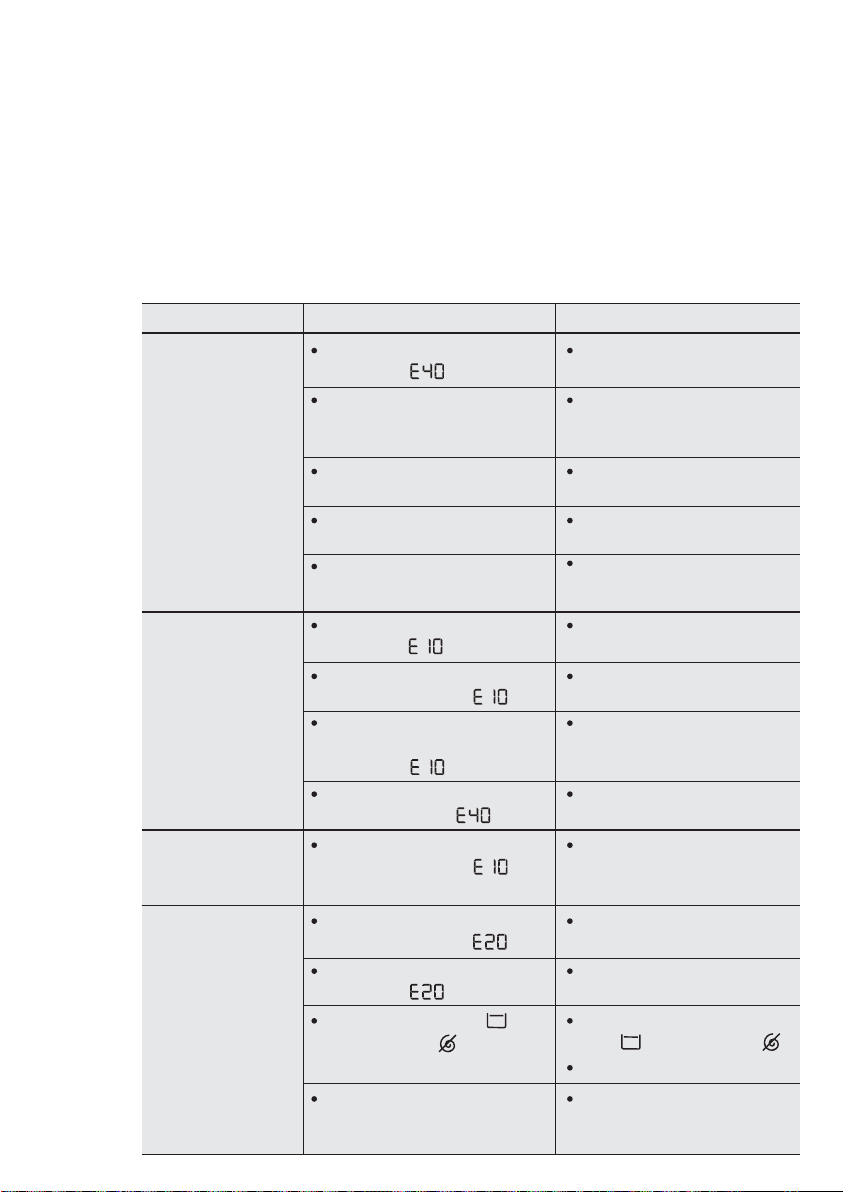

Malfunction Possible cause Solution

Too much detergent or unsuitable detergent (creates too much foam)

Reduce the detergent quantity or use another one.

has been used.

There is water on the floor:

Check whether there are any leaks from one of the inlet hose fittings. It is not always easy to see this as the

Check the water inlet hose connection.

water runs down the hose; check to see if it is damp.

The drain hose is damaged. Change it with a new one.

Unsatisfactory washing results:

Too little detergent or unsuitable detergent has been used.

Stubborn stains have not been treated prior to washing.

The correct temperature was not selected.

Increase the detergent quantity or use another one.

Use commercial products to treat the stubborn stains.

Check if you have selected the correct temperature.

Excessive laundry load. Reduce load.

The program is still running.

Wait until the end of washing cycle.

The door will not open:

The machine vibrates or is noisy:

The door lock has not been released.

There is water in the drum.

This problem may be caused by a failure of the appliance.

The transit bolts and packing have not been removed.

The support feet have not been adjusted.

The laundry is not evenly distributed in the drum.

There is very little laundry in the drum.

Wait about 5 minutes.

Select ‘Spin’ program to empty out the water.

Contact the Service. If you need to open the door, please read carefully “Emergency door opening”. on next page.

Check the correct installation of the appliance.

Check the correct levelling of the appliance.

Pause the machine and redistribute laundry manually.

Load more laundry.

Unstable floors eg. wooden floors. Refer to relevant paragraph in

“Positioning” section.

Reduce the detergent quantity or use another one.

Redistribute laundry manually in the drum and start the spin phase again. Refer to relevant paragraph in “Positioning” section.

Cycle time longer than displayed:

Detergent over dose.

Machine unbalance.

Page 33

Malfunction Possible cause Solution

The electronic unbalance detection device has cut in because the laundry is not evenly distributed in

Pause the machine and redistribute laundry manually.

the drum. The laundry is redistributed by reverse rotation of

Spinning starts late or the machine does not spin:

the drum. This may happen several times before the unbalance disappears and normal spinning can resume. If, after 10 minutes, the laundry is still not evenly distributed in the drum, the machine will not spin. In this case, redistribute the load manually and select the spin program.

Machine not installed properly. Make sure the levelling of

the appliance is correct. Refer to ‘Installation’.

The machine makes an unusual noise:

Transit bolts or packaging not removed.

The load may be too small.

Make sure that the packaging and/or the transit bolts are removed. Refer to ‘Installation’.

Add more laundry in the drum.

No water is visible in the drum:

Display time is frozen at the end of drying cycle for more than 30 minutes:

Machines based on modern technology operate very economically using very little water without affecting performance.

Machine is optimizing the drying cycle according to the laundry type and load size. It will vary for each kind of fabric as the water absorption is different.

This is a normal behavior of the machine and not a cause for concern as it does not compromise its performance.

ENGLISH 33

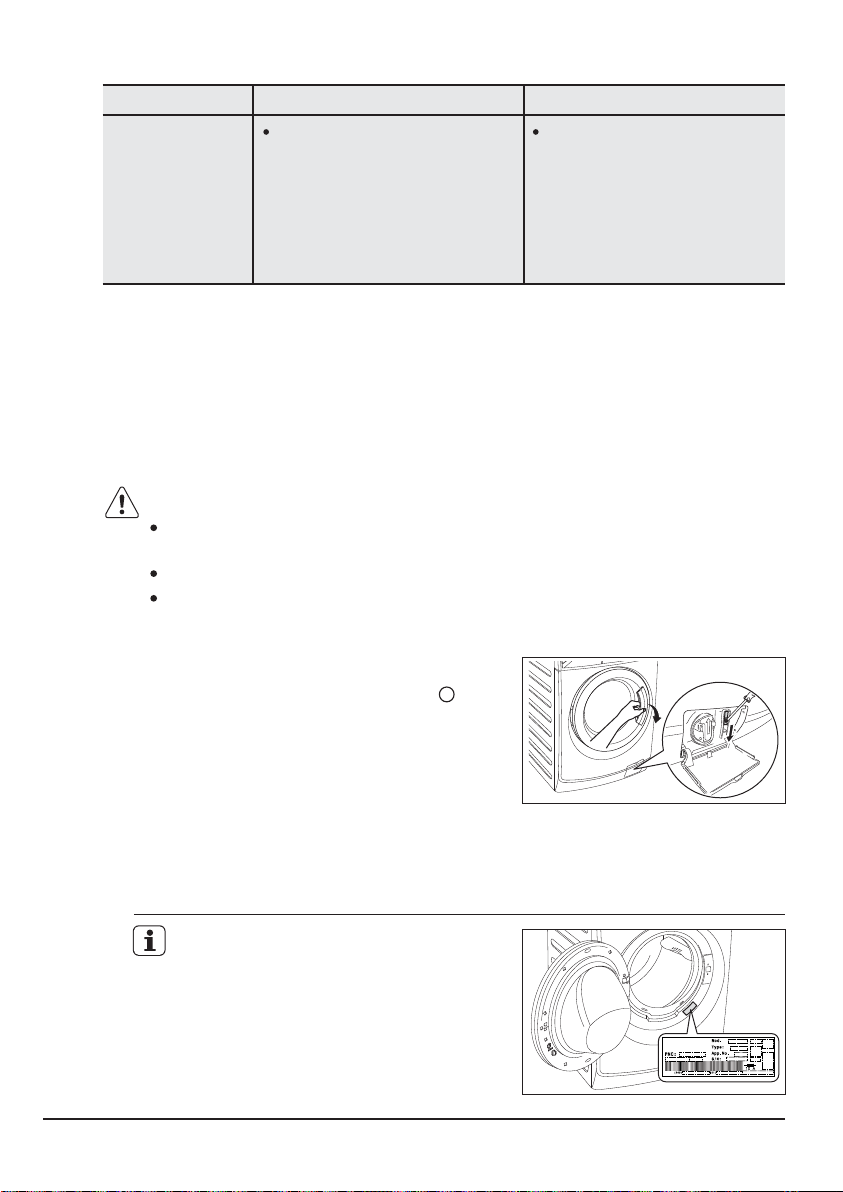

Emergency Door Opening

In case of power failure or appliance failure the appliance door remains locked. The washing programe continues, when the power is restored. If the door remains locked in case of failure, it is possible to open it using the emergency unlock feature.

Before opening the door:

WARNING!

Make sure that the water temperature and the laundry are not hot. Wait till they cool down, if necessary.

Make sure that the drum is not rotating. Wait till the drum stops rotating, if necessary.

Make sure that the water level inside the drum is not too high. Proceed with an emergency drain, if necessary (refer to “Care and cleaning” chapter).

Page 34

www.electrolux.com

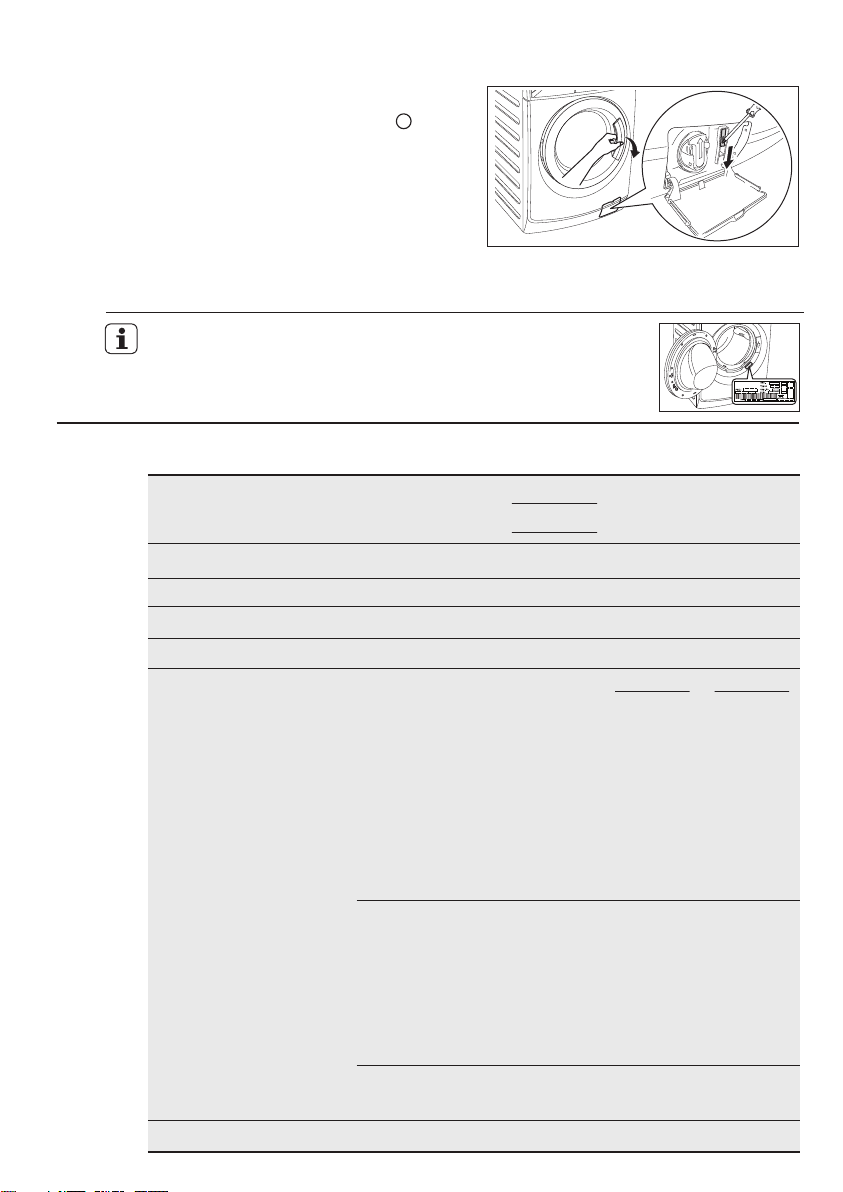

To open the door, proceed as follows:

1. Turn the program selector dial to “ ” switch the appliance off.

2. Disconnect the mains plug from the mains socket.

3. Open the filter flap.

4. Keep the emergency unlock trigger (red object) pulled downward and, at the same time, open the appliance door.

If you are unable to identify or solve the problem, contact our service centre. Before telephoning, make a note of the model, serial number and purchase date of your machine: the Service Centre will require this information.

TECHNICAL DATA12.

5. Take out the laundry.

6. Close the filter flap.

Dimensions (Width / Height / Depth)

Power supply (Voltage / Frequency)

Total power absorbed

EWW12742;

EWW12842;

220-240 V / 50 Hz (60 Hz for PHILIPPINES)

2200 W (2000 W for

59.6 X 84.8 X 58.1 cm

59.6 X 84.8 X 66.5 cm

PHILIPPINES

Minimum fuse protection 10 A

Water supply pressure (Maximum / Minimum) 0.8 MPa / 0.05 MPa

EWW12842EWW12742

Washing

Cottons Mixed Delicates Quick 18 Spin Rinse Energy Saver Wool Heavy Duty

7 kg 4 kg 4 kg

1.5 kg 7 kg 7 kg 7 kg 2 kg 7 kg

8 kg 4 kg 4 kg

1.5 kg 8 kg 8 kg 8 kg 2 kg 8 kg

Maximum load

(Kilogram)

Washing + Drying Option

Drying

Cottons Mixed Spin Rinse Energy Saver Heavy Duty Wool

Drying Cottons Drying Mixed

5 kg 3 kg 5 kg 5 kg 5 kg 5 kg 1 kg

5 kg 3 kg

6 kg 3 kg 6 kg 6 kg 6 kg 6 kg 1 kg

6 kg 3 kg

)

Spin speed (Maximum / Minimum) 1200 rpm / 400 rpm

Page 35

ENGLISH 35

INSTALLATION13 .

13.1 Positioning

It is important that your machine stands firm and level on the floor to ensure correct operation.

That the appliance must not be installed behind a lockable door, a sliding door or a door with a hinge on the opposite side to that of the machine door is restricted.

Use a spirit level on the top and side of the machine to check the levels.

If you do not have a spirit level, as a guide use the edge of a door frame, cupboard or bench to check that the machine is level.

Loosen or tighten the feet to adjust the level. A correct adjustment of the appliance level prevents the vibration, noise and the movement of the appliance when in operation.

When the machine is levelled, try to rock it from corner to corner. If it does rock, adjust the legs again until it is levelled and does not rock.

Never place cardboard, wood or similar materials under the machine to compensate for any unevenness in the floor.

Install the machine on a flat hard floor. Make sure that air circulation around the machine is not impeded by carpets, rugs etc.

Check that the machine does not touch the wall or cupboard units.

13.2 Water Inlet

Connect the water inlet hose to a tap with 3/4” BSP thread.

Use the hose supplied with the machine. DO NOT USE OLD HOSES.

The other end of the inlet hose which connects to the machine can be turned in any direction.

Simply loosen the fitting, rotate the hose and retighten the fitting, making sure there are no water leaks.

Page 36

www.electrolux.com

The inlet hose must not be lengthened. If it is too short and you do not wish to move the tap, you will have to purchase a new, longer hose specially designed for this type of use.

90 cm

60 cm

13.3 Water Drainage

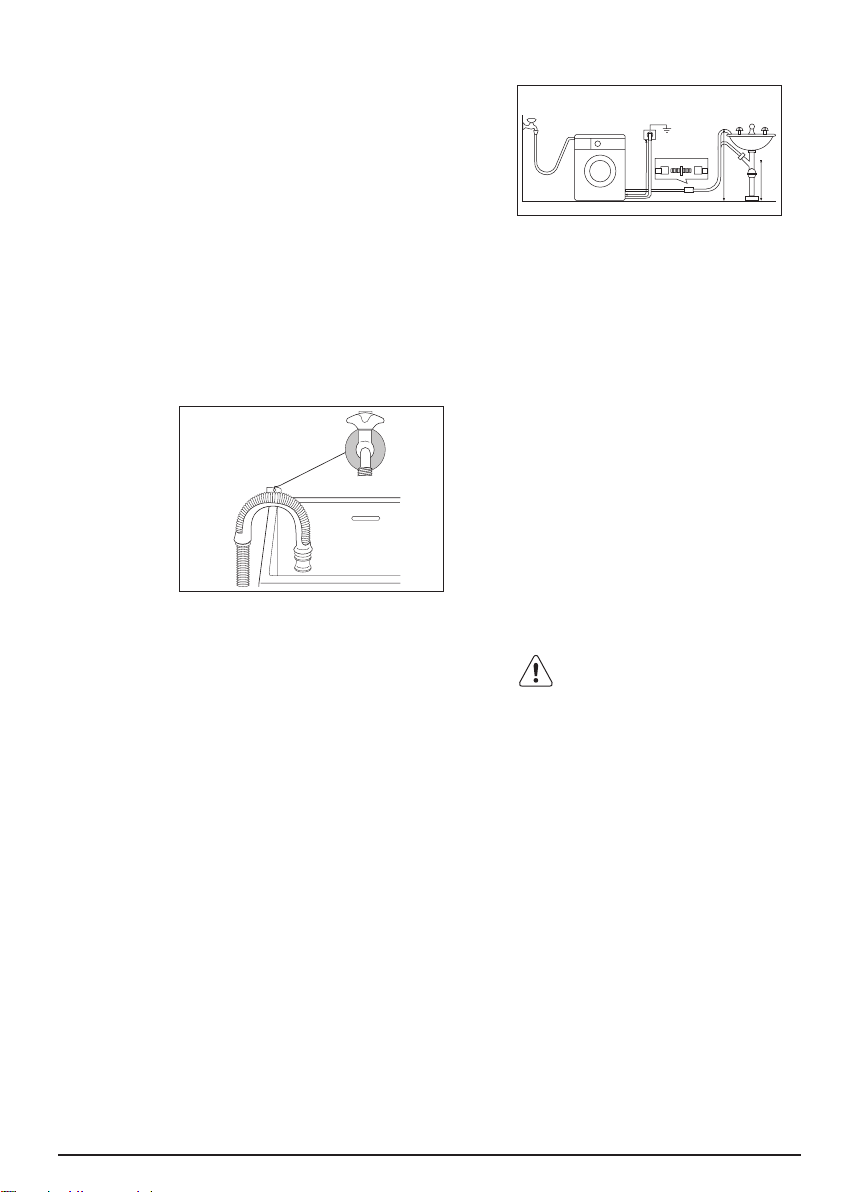

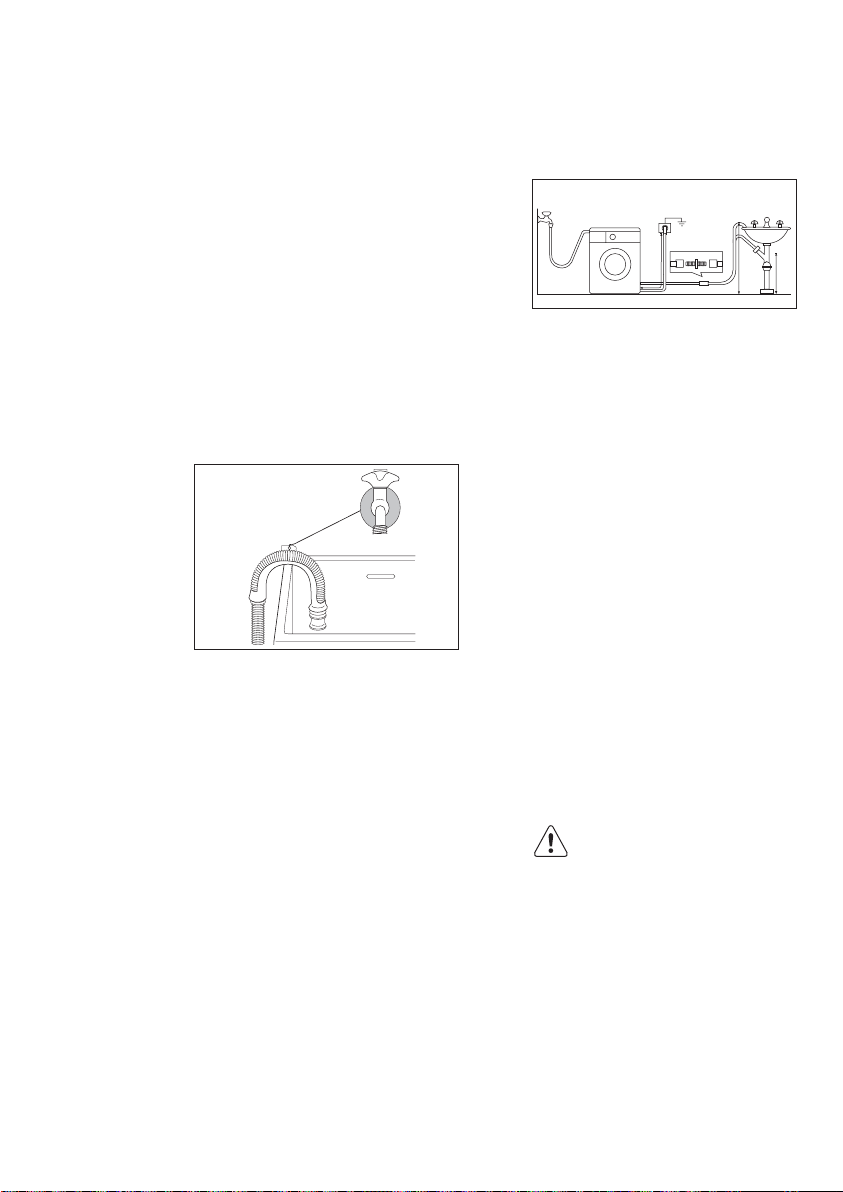

The end of the drain hose can be positioned in three ways:

Hooked over the edge of a sink using the plastic hose guide supplied with the machine.

In this case, make sure the end cannot come unhooked when the machine is emptying.

This could be done by tying it to the tap with a piece of string or attaching it to the wall.

In a sink drain pipe branch. This branch must be above the trap so that the bend is at least 60 cm above the ground.

Directly into a drain pipe at a height of not less than 60 cm and not more than 90 cm.

The end of the drain hose must always be ventilated, i.e. the inside diameter of the drain pipe must be larger than the outside diameter of the drain hose.

The drain hose must not be kinked. Run it along the floor; only the part near the drainage point must be raised.

For the correct functioning of the machine the drain hose must remain hooked on the proper support piece situated on the top part of back side of the appliance.

13.4 Electrical Connection

This machine is designed to operate on a 220-240 V, single-phase, 50 Hz (60 Hz for PHILIPPINES) supply.

“An incorrect power supply may void your warranty.”

Check that your domestic electrical installation can take the maximum load required (2.2 kW or 2.0 kW for PHILIPPINES), also taking into account any other appliances in use.

CAUTION! Connect the machine to

an earthed socket outlet.

The manufacturer declines any responsibility for damage or injury through failure to comply with the above safety precaution.

Should the appliance power supply cable need to be replaced, this shall be carried out by our Service Centre.

When the appliance is installed the power supply cable must be easily accessible.

If this appliance is supplied from a cord extension set or electrical portable outlet device, the cord extension set or electrical portable device must be positioned so that it is not subject to splashing or ingress of moisture.

Page 37

ENVIRONMENT CONCERNS14.

14.1 Packaging Materials 14.3 Ecological Hints

The materials marked with the symbol are recyclable.

>PE<=polyethylene >PS<=polystyrene >PP<=polypropylene

This means that they can be recycled by disposing of them properly in appropriate collection containers.

14.2 Old Machine

Use authorised disposal sites for your old appliance. Help to keep your country tidy!

The symbol on the product or on its packaging indicates that this product may not be treated as household waste.

Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment.

By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.

For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

To save water, energy and to help protect the environment, we recommend that you follow these tips:

Normally soiled laundry may be washed without prewashing in order to save detergent, water and time (the environment is protected too!).

The machine works more economically if it is fully loaded.

With adequate pre-treatment, stains and limited soiling can be removed; the laundry can then be washed at a lower temperature.

Measure out detergent according to the water hardness, the degree of soiling and the quantity of laundry being washed.

ENGLISH 37

Page 38

38 www.electrolux.com

KANDUNGAN

MAKLUMAT KESELAMATAN

HURAIAN DESCRIPTION

PANEL KAWALAN

SEBELUM PENGGUNAAN YANG PERTAMA

PENGGUNAAN HARIAN - MEMBASUH

PENGGUNAAN HARIAN - MEMBASUH & MENGERING

PENGGUNAAN HARIAN - MENGERING

PETUA MEMBASUH

SIMBOL KOD BASUH ANTARABANGSA

PENJAGAAN DAN PEMBERSIHAN

PENYELESAIAN MASALAH

DATA TEKNIKAL ....................................................................................................... 7212

PEMASANGAN ......................................................................................................... 7313

KEPRIHATINAN ALAM SEKITAR ............................................................................... 7514

.................................................................................................... 44

................................................................................................. 60

.................................................................................... 39

.......................................................................................... 43

........................................................... 51

.................................................................... 52

........................................... 58

................................................................... 59

.................................................................. 63

........................................................................... 63

....................................................................................... 68

KAMI MEMIKIRKAN TENTANG DIRI ANDA

Terima kasih kerana membeli perkakas Electrolux. Anda telah memilih produk yang membawa bersamanya pengalaman profesional dan inovasi yang telah sudah berkembang sejak berdekad-dekad lamanya. Pintar dan bergaya, ia telah direka bentuk dengan memikirkan tentang diri anda. Maka, setiap kali anda menggunakannya, anda boleh berasa yakin mengetahui bahawa anda akan memperoleh hasil yang hebat setiap kali. Selamat datang ke Electrolux.

Layari laman web kami untuk:

Dapatkan nasihat penggunaan, risalah, penyelesai masalah, maklumat servis:

www.electrolux.com

PENJAGAAN DAN PERKHIDMATAN PELANGGAN

Kami mengesyorkan penggunaan bahagian ganti tulen.Semasa menghubungi Servis, pastikan bahawa anda telah menyediakan data yang berikut. Maklumatnya boleh didapati pada plat label. Model, PNC, Nombor Siri.

Amaran / Maklumat Awas-Keselamatan. Maklumat dan petua umum. Maklumat alam sekitar. Amaran, risiko kebakaran.

Tertakluk pada perubahan tanpa notis.

Page 39

MELAYU 39

MAKLUMAT KESELAMATAN

Demi kepentingan kesela,atan anda dan untuk memastikan penggunaan yang betul, sebelum memasang dan perkara pertama untuk menggunakan mesin ini, baca panduan pengguna ini dengan berhati-hati, termasuklah petua dan amaran. Untuk mengelakkan kesilapan dan kemalangan yang tidak sepatutnya, adalah peting untuk memastikan bahawa semua orang yang menggunakan mesin ini memahami cara pengendalian dan ciri-ciri keselamatannya. Simpan arahan ini dan pastikan ia tetap barada bersama mesin ini jika la dipindahkan atau dljual, supaya semua orang yang menggunakan alat ini di sepanjang hayatnya akan mendapat maklumat yang betul mengenai penggunaan dan keselamatan alat ini.

1.1 KESELAMATAN AM

Adalah merbahaya untuk mengubah spesifikasi atau cuba mengubah suai produk ini dalam apa-apa cara sekali pun.

Semasa program basuh bersuhu tinggi, kaca pintu boleh menjadi panas. Jangan sentuh!

Pastikan haiwan peliharaan tidak memanjat masuk ke dalam dram. Untuk mengelakkan perkara ini, sila periksa dalam dram sebelum menggunakan perkakas.

Objek seperti duit syiling, pin, paku, skru, batu atau apa-apa benda keras dan tajam boleh menyebabkan kerosakan yang serius dan tidak boleh dimasukkan ke dalam mesin.

Basuh item kecil seperti sarung kaki, les, tali pinggang boleh basuh dll dalam beg basuh atau sarung bantal kerana item seperti ini boleh termasuk ke dalam ruang antara tab dan dram dalaman.

Hanya gunakan kuantiti pelembut pakaian dan detergen yang disarankan. Kerosakan kepada fabrik atau peralatan boleh berlaku jika anda terlebih muatkan. Rujuk cadangan kuantiti daripada pengilang.

Alat ini tidak ditulukan untuk penggunaan orang (termasuk kanak-kanak) yang kurang upaya fizikal,sensitiviti deria atau mental, atau kurang pengalamandan pengetahuan, melainkan mereka telah diberi penyeliaan atau arahan mengenai penggunaan alat ini oleh orang yang bertanggungjawab ke atas keselamatan mereka.

Jangan gunakan mesin pembasuh untuk membasuh barang dengan tetulang, barang tanpa jahit tepi atau terkoyak.

Sentiasa cabut keluar plag perkakas dan matikan bekalan air selepas digunakan, dibersihkan dan diselenggarakan.

Anda dilarang untuk memperbaiki mesin ini sendiri, walau dalam apa keadaan sekali pun. Kerja-kerja pembaikan yang dijalankan oleh orang yang tidak berpengalaman mungkin menyebabkan kecederaan atau malfungsi yang serius. Hubungi Pusat Servis setempat anda.

1.2 PEMASANGAN

Perkakas ini berat. Hendaklah berjaga-jaga semasa memindahkannya.

Semasa perkakas dikeluarkan daripada bungkusannya, periksa untuk pastikan tiada kerosakan. Jika berasa ragu, jangan gunakannya dan hubungilah Pusat Servis.

Page 40

www.electrolux.com

Semua bolt pengangkutan dan bahan pembungkusan mesti dikeluarkan sebelum penggunaan. Kerosakan serius boleh berlaku kepada produk dan kepada harta jika tidak mematuhi langkan ini. Lihat bahagian yang relevan dalam manual pengguna ini.

Setelah memasang perkakas ini, periksa bahawa ia tidak berdiri di atas hos saluran masuk dan saluran keluar, dan permukaan kerja tidak menekan kabel bekalan elektrik pada dinding.

Jika mesin terletak di atas lantai berkarpet, sila laraskan kaki untuk membenarkan udara beredar dengan bebas.

Sentiasa pastikan, bahawa tiada kebocoran air daripada hos dan sambungannya selepas pemasangan.

Sebarang kerja paip untuk memasang perkakas ini harus dilakukan oleh tukang paip berkelayakan.

Sebarang kerja elektrik untuk memasang perkakas ini harus dilakukan oleh tukang elektrik berkelayakan.

1.3 PENGGUNAAN

Perkakas ini direka bentuk untuk kegunaan rumah. Jangan gunakannya untuk tujuan selain daripada yang dimaksudkan.

Basuh fabrik yang ditujukan untuk dibasuh dengan mesin sahaja. Arahan di label pakaian hendaklah dipatuhi.

Jangan memuatkan perkakas secara berlebihan. Lihat bahagian yang relevan dalam manual pengguna ini.

Sebelum membasuh, pastikan semua poket dikosongkan dan butang serta zip diketatkan.

Elakkan daripada membasuh pakaian berbulu atau koyak dan cuci kotoran seperti cat, dakwat, karat dan kesan rumput sebelum pembasuhan. Coli berwayar bawah TIDAK boleh dibasuh dengan mesin.

Pakaian yang telah tercemar dengan produk petrol mudah meruap tidak boleh dibasuh dengan mesin. Jika cecair pembersihan mudah meruap digunakan, berhati-hati untuk memastikan bahawa cecair tersebut ditanggalkan daripada pakaian sebelum memasukkannya ke dalam mesin.

Oleh kerana sesetengah duvet dan selimut bulu eider harus dibasuh/ dikeringkan dalam mesin komersil yang besar disebabkan oleh saiznya yang besar, sila periksa dengan pengilang item tersebut sebelum membasuh/mengeringnya dalam mesin domestik.

Pengguna hendaklah sentiasa memeriksa bahawa mereka tidak meninggalkan pemetik api (pakai buang atau sebaliknya) dalam pakaian mereka.

Jangan keringkan item yang telah bersentuhan dengan bahan kimia seperti cecair pencucian kering. Ini bersifat mudah meruap dan boleh menyebabkan letupan. Hanya keringkan item yang telah dibasuh dengan air atau yang perlu dianginkan.

Dispenser detergen plastik tidak boleh dibiarkan dalam dram semasa kitaran pengeringan, kerana plastik yang digunakan tidak direka bentuk untuk tahan haba. Jika anda hendak membasuh hingga kering anda hendaklah menggunakan laci dispenser detergen yang konvensional.

Jangan gunakan mesin basuh jika kabel bekalan kuasa, panel kawalan, permukaan kerja atau tapak mesin rosak supaya bahagian dalam mesin basuh tersebut boleh diakseskan.

Jangan tarik kabel bekalan kuasa untuk mencabut palam daripada soket; sentiasa pegang, palam dan cabut.

Page 41

MELAYU 41

AWAS!

Jangan hentikan pengeringan sebelum penghujung kitaran pengeringan melainkan semua item dikeluarkan dengan cepat dan dijemur supaya haba lesap.

Jangan keringkan baju dalam mesin pengering dengan pelarut cucian kering. Juga, jangan gunakan produk tambahan basuhan semasa kitar pengeringan.

Untuk meminimakan risiko api dengan mesin pengering, yang berikut perlu dipatuhi:

Item yang telah dikotori atau direndam dengan minyak sayuran atau minyak masak merupakan bahaya api dan tidak sepatutnya dimasukkan ke dalam mesin pengering. Item dikotori minyak dapat terbakar sendiri, terutamanya apabila didedahkan kepada sumber haba seperti dalam mesin pengering. Item menjadi panas, menyebabkan pengoksidaan mnejana haba. Jika haba tidak boleh terlepas, item mungkin menjadi cukup panas untuk terbakar. Menimbunkan, mengumpulkan, atau menyimpan item dikotori minyak dapat mencegah daripada haba terlepas dan menyebabkan bahaya kebakaran.

Jika fabrik yang mengandungi minyak sayuran atau minyak masak atau yang dicemari dengan produk penjagaan rambut tidak dapat dielakkan untuk diletakkan dalam mesin pengering mereka perlu dibersihkan dahulu dalam air panas dengan detergen tambahan - ini akan mengurangkan, tetapi bukan menghapuskan bahaya. Kitar‘penyejukan’ mesin pengering digunakan untuk mengurangkan suhu item tersebut. Mereka tidak boleh dibuang daripada mesin pengering atau ditimbunkan semasa panas.

Item yang telah dibersihkan sebelum ini , dibasuh, direndam, atau dikotorkan dengan petrol/gasolin, cecair pengering udara atau pelarut yang boleh terbakar atau boleh meletup tidak boleh diletakkan dalam pengering.

Bahan mudah terbakar biasanya digunakan dalam persekitaran domestik termasuk aston, alkohol ternyahasli, petrol/gasolin, kerosin, penanggal kotoran, (sesetengah jenama), turpentin, lilin dan penanggal lilin.

Item mengandungi getah busa (juga dikenali sebagai busa lateks) atau getah dengan tekstur sama, bahan serupa tidak boleh dikeringkan di dalam mesin pengering pada tetapan haba.

Bahan getah busa boleh, apabila dipanaskan, menghasilkan api dengan pembakaran spontan.

Pelembut fabrik atau produk serupa tidak boleh digunakan mesin pengering untuk menghapuskan kesan elektrik statik kecuali amalan ini disarankan khusus oleh pengeluar pelembut fabrik atau produk.

Pakaian dalam yang mengandungi dawai besi tidak boleh diletakkan di dalam mesin pengering. Kerosakan kepada mesin pengering boleh terjadi apabila dawai besi longgar semasa pengering. Jika ada rak pengering boleh digunakan untuk item seperti ini.

Artikel plastik seperti kep mandian atau pembalut lampin bayi kalis air tidak boleh diletakkan dalam mesin pengering.

Page 42

www.electrolux.com

1.4 KESELAMATAN KANAK KANAK

Mesin ini tidak dimaksudkan untuk digunakan oleh kanak-kanak kecil atau orang yang uzur tanpa penyeliaan.

Kanak-kanak hendaklah diselia untuk memastikan mereka tidak bermain dengan perkakas tersebut.

Komponen pembungkusan (cth. lapik plastik, polistirena) boleh membahayakan kanak-kanak - awas sesak nafas! Jauhkan daripada capaian kanak-kanak.

Simpan semua detergen di tempat yang selamat dan jauh daripada capaian kanak-kanak.

Pastikan kanak-kanak atau haiwan peliharaan tidak memanjat masuk ke dalam dram.

1.5 PERANTI KESELAMATAN KANAK-KANAK

Apabila anda mengaktifkan peranti ini, pintu tidak dapat ditutupkan.

Ini mencegah kanak-kanak atau haiwan peliharaan daripada terkunci di dalam.

Untuk mengaktifkan peranti ini, pusingkan butang (TANPA menekannya) terdapat pada pintu mengikut arah jam sehingga alurnya melintang.Jika perlu, gunakan duit syiling.

Untuk membatalkan peranti ini dan untuk menutup pintu, putar butang secara arah lawan jam sehingga alurnya menegak.

Page 43

MELAYU 43

HURAIAN PRODUK2.

Meja kerja

Tempat Letak Detergen/Pelembut Fabrik

Panel Kawalan

Pemegang Pintu

Pintu

Pelaras Kaki (Hadapan)

3 2

AKSESORI

Penutup plastik

Kabel Wayar Utama

Hos Saliran Air Masuk

Saliran Air keluar

Pemegang Hos

Bolt Pangangkutan Pelaras Kaki (Belakang)

Peranti Penyekat Pintu

Plat Label

Penapis Pam Alir

Untuk menutup lubang pada bahagian sisi kabinet selepas pembuangan bolt pengangkutan.

Panduan hos plastik

Untuk menyambung hos aliran kepada pinggir sinki.

Page 44

www.electrolux.com

PANEL KAWALAN3.

1 2 86 712 9 103

Tombol Pemilih Program

Pad Sentuh Pilihan Kelajuan Putaran

Pad Sentuh Laras Suhu

Pad Sentuh Laras Masa

Pad Sentuh Mula Tunda

Paparan

3.1 Tombol Pemilih Program

Pusing tombol ini untuk memulakan program. Mesin basuh akan mengusulkan suhu dan secara automatik memilih nilai putaran maksimum yang diperuntukkan bagi program yang telah anda pilih.

Tombol pemilih boleh diputar sama ada mengikut arah jam atau berlawanan arah jam.

Meletakkan “ ” kepada tetapkan semula program/ MEMATIKAN mesin.

Di akhir program dail pemilih hendaklah diputar ke kedudukan “ ”, untuk mematikan mesin.

4 5

Pad Sentuh Kering

Pad Sentuh Masa Kering

Pad Sentuh Pra Cuci

Pad Sentuh Bilas Tambahan

Pad Sentuh Mula/Jeda

Pilihan Keselamatan Kanak-Kanak

3.2 Pad Sentuh Pilihan Kelajuan Putaran

Tekan pad sentuh ini berulang kali untuk meningkatkan atau mengurangkan kelajuan putaran, jika anda ingin pakaian dicuci pada suhu yang lain daripada yang diusulkan oleh mesin pembasuh dan pengering.

Tiada Putaran

Tiada opsyen putar yang menyingkirkan semua fasa putaran dan menambah bilangan bilasan.

Tunda Bilasan

Dengan memilih opsyen ini, air bilasan terakhir tidak dikosongkan dan dram berputar dengan kerap untuk mengelakkan kain basuhan daripada berkedut.

Page 45

MELAYU 45

Pintu masih dikunci untuk menunjukkan bahawa semua air perlu dikeluarkan.

Pintu tetap berkunci dengan air di dalam dram. Untuk meneruskan pusingan anda mesti menekan (Start/Pause).

3.3 Pad Sentuh Laras Suhu

Tekan pad sentuh ini berulang kali untuk meningkatkan atau mengurangkan suhu, jika ingin pakaian dicuci pada suhu yang lain daripada yang diusulkan oleh mesin basuh (simbol “ ” sepadan dengan cucian sejuk).

3.4 Pad Sentuh Laras Masa

Pilihan ini membolehkan anda mengurangkan masa membasuh. Tekan pad sentuh berulang kali untuk mengurangkan atau mengembalikan kepada masa cucian asal.

Pilihan ini akan menyelaraskan jumlah bilasan mengikut masa basuhan yang dipilih.

3.5 Pad Sentuh Mula Tunda

Pilihan ini membolehkan anda menangguh permulaan program selama 30 min, 60 min atau 90 min dan kemudian dengan jurang satu jam antara 2 hingga 20 jam.

Tundaan masa yang anda pilih akan dipaparkan pada skrin paparan. Masa tamat basuhan ditambankan untuk menunjukkan anda tangguhan yang dipilih.

Anda mesti memilih opsyen ini setelah anda menetapkan program dan sebelum butang “Start/Pause” (Mula/Jeda) ditekan.

Jika anda ingin menambah kain cucian ke dalam mesin pada masa tunda tekan pad sentuh Mula/Jeda untuk meletakkan mesin dalam mod jeda.

Tambah kain cucian, tutup pintu dan tekan pad sentuh Mula/Jeda sekali lagi.

Anda boleh membatalkan penundaan masa pada bila-bila masa dengan menekan pad sentuh ‘Delay Start’ berulang kali sehingga paparan menunjukkan penundaan masa ‘ ’, kemudian, tekan pad sentuh Mula/Jeda.

3.6 Skrin Paparan

E F

Nombor Digital; akan menyatakan kepada anda:

–

Masa kitar pencucian.

–

Masa tunda mula.

–

Kod penggera. Rujuk kepada bab “Penyelesaian masalah” untuk penerangannya.

Aras bagi Pengurus Masa

Ikon Status Cucian

Ikon Status Pengeringan

Ikon Aras Pengeringan

Ikon Pintu Dikuan

–

Ia dihidupkan, anda tidak boleh membuka pintu.

–

Ia dimatikan, anda boleh membuka pintu.

Ikon Keselamatan Kanak-kanak

Ikon Tangguh Mula

Page 46

www.electrolux.com

3.7 Pengeringan

3.8 Masa Kering

Tekan pad sentuhan ini untuk menetapkan aras kekeringan kain anda. Paparan menunjukkan nama bagi aras yang ditetapkan.

: Ekstra kering : Kering almari : Kering seterika

(Panduan opsyen pengeringan, sila lihat halaman 50)

Tetapan aras pengeringan adalah berdasarkan program pencucian yang dipilih.

Nilai masa terakhir adalah jumlah masa yang diambil oleh proses kitaran cucian + longgaran pakaian dari dram + pengeringan, yang dikira berdasarkan berat beban muatan mesin yang lalai.

Di penghujung program mesin akan menjalankan fasa anti kedut selama kira-kira 10 minit. Pada waktu ini paparan akan menunjukkan baki masa “ ” dan pintu dikunci.

Jika anda hendak menjalankan program pengeringan yang ditentukan masanya, tekan butang ini sehingga masa pengeringan yang anda kehendaki muncul pada paparan mengikut kain yang anda hendak keringkan.

Perubahan pengeringan bertempoh maksimum yang dibenarkan adalah berdasarkan program cucian yang dipilih.

Nilai masa akhir adalah jumlah

tempoh kitar cucian dan

pengeringan (cucian + proses melonggaran pakaian dari dram + pengeringan).

Di penghujung program mesin akan menjalankan fasa anti kedut selama kira-kira 10 minit. Pada waktu ini paparan akan menunjukkan baki masa “ ” dan pintu dikunci.

3.9 Pad Sentuh Prabasuh

Pilih opsyen ini jika anda inginkan kain cucian anda diprabasuh sebelum basuhan utama. Gunakan pilihan ini untuk kotoran yang degil.

Penunjuk opsyen ini akan menyala.

Apabila anda menetapkan fungsi ini, masukkan detergen dalam ruang “ ”. (Rujuk kepada halaman 54-55)

Fungsi ini meningkatkan tempoh program.

3.10 Pad Sentuh Bilas Tambahan

Pilihan ini disyorkan untuk orang yang alah kepada bahan cuci dan di kawasan yang airnya amat lembut.

Tekannya untuk menambah fasa bilasan kepada program. Penunjuk opsyen ini akan menyala.

3.11 Pad Sentuh Mula/Jeda

Untuk memulakan program yang dipilih, tekan ‘Mula/Jeda’.

Untuk mengganggu program yang sedang berjalan, tekan 'Mula/Jeda’ untuk menghentikan sementara mesin.

Untuk memulakan semula program daripada titik di mana ia dihentikan, tekan ‘Mula/Jeda’ sekali lagi.

Jika anda memilih tunda mula, selepas menekan 'Mula/Jeda' mesin anda akan memulakan kiraan masa tunda.

Page 47

MELAYU 47

3.12 Bunyi

Isyarat

Bunyi isyarat beroperasi apabila:

Program selesai.

Perkakas mengalami kerosakan.

ika anda ingin menyahdaya bunyi isyarat (kecuali sekiranya

perkakas malfungsi),

sentuh "Dryness" dan "Rinse+" pada masa yang sama selama 3 saat, dan dengarkan bunyi ‘BIP, BIP’.

3.13 Program + Pilihan Opsyen

Program; Suhu

Cottons

(Kapas); 90 °C hingga (

Air sejuk)

Mixed (Campur); 60 °C hingga

Air sejuk)

(

Delicates (Kain lembut); 40 °C hingga

Air sejuk)

(

Quick 18 (Cepat); 30 °C

Jenis muatan; Maks. berat muatan

Kapas putih dan berwarna dengan banyak kotoran;

muatan maks. Model EWW12842: 8 kg Model EWW12742: 7 kg (jika opsyen pengeringan digabungkan, sila kurangkan 8 ke 6 Kg / 7 ke 5)

Sintetik atau campuran item fabrik dengan kekotoran biasa;

muatan maks. 4 kg (jika opsyen pengeringan digabungkan, sila kurangkan kepada 3 Kg)

Fabrik lembut seperti akrilik, viscose, item poliester dengan kekotoran biasa; muatan maks.: 4 kg

Item fabrik sintetik dan campuran. Kotoran sedikit dan item untuk disegarkan semula; muatan maks.: 1.5 kg

tekan Pad

Uraian Program

Basuh

Bilas

Pusingan lama

(Jika

Kering

opsyen pengeringan digabungkan)

Basuh

Bilas

Pusingan pendek

Kering (Jika

opsyen pengeringan digabungkan)

Basuh

Bilas

Pusingan pendek

Basuh

Bilas

Pusingan pendek

Untuk kembali ke konfigurasi lalai tekan 2 pad sentuh ini pada masa yang sama selama 3 saat, dan dengar bunyi ‘BIP’.

Pilihan boleh digabungkan

Spin: (400 ke 1200 rpm, , ) /

/ / / / /

( Ekstra kering, Kering almari, Kering seterika)

Spin: (400 ke 1200 rpm, , ) /

/ / / / /

( Kering almari)

Spin: (400 ke 1200 rpm, , ) /

/ / /

Spin: (400 ke 800 rpm, , ) /

Page 48

www.electrolux.com

Program; Suhu

Spin (Putar)

Rinse (Bilas)

Energy Saver (Menjimatkan Tenaga);

60 °C, 40 °C

Drying Cottons

(Mengeringkan Kapas)

Jenis muatan; Maks. berat muatan

Untuk memusingkan basuhan dan mengosongkan air dalam dram;

muatan maks. Model EWW12842: 8 kg Model EWW12742: 7 kg (jika opsyen pengeringan digabungkan, sila kurangkan 8 ke 6 Kg / 7 ke 5)

Untuk membilas dan memusingkan basuhan;

muatan maks. Model EWW12842: 8 kg Model EWW12742: 7 kg (jika opsyen pengeringan digabungkan, sila kurangkan 8 ke 6 Kg / 7 ke 5)

Putih dan mudah luntur warna, kapas dengan kotoran normal. Tetapkan program ini untuk mempunyai hasil cucian yang baik dan kurangkan penggunaan tenaga. Masa bagi program pembasuhan dilanjutkan;

muatan maks. Model EWW12842: 8 kg Model EWW12742: 7 kg (jika opsyen pengeringan digabungkan, sila kurangkan 8 ke 6 Kg / 7 ke 5)

Program pengeringan untuk item kapas;

muatan maks. Model EWW12842: 6 kg Model EWW12742: 5 kg

Uraian Program

Fasa Alir

Pusing

Kering (Jika

opsyen pengeringan digabungkan)

Tiga bilasan dengan pelembut

Fasa putaran

Kering (Jika

opsyen pengeringan digabungkan)

Basuh

Bilas

Pusingan lama

(Jika

Kering

opsyen pengeringan digabungkan)

Kering

Pilihan boleh digabungkan

Spin: (400 ke 1200 rpm, ) /

/ /

( Ekstra kering, Kering almari, Kering seterika)

Spin: (400 ke 1200 rpm, , ) /

/ /

( Ekstra kering, Kering almari, Kering seterika)

Spin: (400 ke 1200 rpm, , ) /

/ / / / /

( Ekstra kering, Kering almari, Kering seterika)

/ /

( Ekstra kering, Kering almari, Kering seterika)

Drying Mixed

(Keringkan Campuran)

Program pengeringan untuk item fabrik sintetik atau campuran; muatan maks. 3 Kg.

Kering

/ /

( Kering almari)

Page 49

MELAYU 49

Program; Suhu

Wool (Wul); 40 °C hingga

(

Air sejuk)

Heavy Duty (Tugas Berat); 90 °C hingga 40 °C

Jangan pilih kelajuan putaran yang lebih rendah daripada yang diusulkan oleh perkakas untuk mengelakkan masa pengeringan supaya menjimatkan tenaga. Walau bagaimanapun pengurangan kelajuan putaran hanya boleh dilakukan selepas memilih pengeringan.

Program Penjimat Tenaga dengan opsyen 60 °C dicadangkan untuk muatan penuh kapas dengan kotoran basa, dan adalah program label rating air dan tenaga.

Jenis muatan; Maks. berat muatan

Program diuji khas untuk pakaian wul yang mempunyai label 'Wul baru tulen, tidak mengecut, label basuhan mesin' muatan maks. 2 kg (jika opsyen pengeringan digabungkan, sila kurangkan kepada 1 Kg)

Baju yang amat kotor;

muatan maks. Model EWW12842: 8 kg Model EWW12742: 7 kg (jika opsyen pengeringan digabungkan, sila kurangkan 8 ke 6 Kg / 7 ke 5)

Uraian Program

Basuh

Bilas

Pusingan pendek

Kering

opsyen pengeringan digabungkan)

Basuh

Bilas

Pusingan pendek

Pilihan boleh digabungkan

Spin: (400 ke 1200 rpm, , ) /

(Jika

Spin: (400 ke 1200 rpm, ,

) /

/ / /

( Ekstra kering, Kering almari, Kering seterika)

SIJIL WOOLMARK

Kitaran basuhan wul bagi mesin ini telah diluluskan oleh The Woolmark Company untuk pembasuhan prudk wul yang boleh dibasuh mesin selagi produk tersebut dibasuh mengikut arahan yang terdapat pada label pakaian dan yang dikeluarkan oleh pengilang mesin basuh ini. M1354

Page 50

www.electrolux.com

3.14 Panduan Opsyen Pengeringan

Aras pengeringan

Jenis kain

Ekstra kering

Sempurna untuk bahantuala

Kering Almari

Ssesuai bagi item

Kapas dan linen (jubah mandi, tuala mandi, dsb.)

yang akan disimpantanpa diseterika

Sintetik dan kain campuran (jumper, blaus, pakaian dalam, linenkegunaan rumah)

Kering Seterika

Sesuai untuk penyeterikaan

Kapas dan linen (cadar, alas meja, kemeja, dsb.)

3.15 Panduan Opsyen Masa Pengeringan

Jenis kain

Kapas dan linen (jubah mandi, tuala mandi, dsb)

Muatan

(Kg)

Model EWW12842: 6 kg Model EWW12742: 5 kg

Model EWW12842: 5 kg Model EWW12742: 4 kg

Putaran (rpm)

Kelajuan

1200

Muatan

Model EWW12842: sehingga 6 kg.

Model EWW12742: sehingga 5 kg.

Model EWW12842: sehingga 6 kg.

Model EWW12742: sehingga 5 kg.

sehingga 3 kg.

Model EWW12842: sehingga 6 kg.

Model EWW12742: sehingga 5 kg.

Masa

Dicadangkan (min)

240 - 250

120 - 180

60 - 120

Item sintetik dan kain campuran (jumper, blaus, pakaian dalam, linen kegunaan rumah tangga)

Wul dan wul basuhan tangan.

1200

120 - 180

1 1200 120

Page 51

MELAYU 51

3.16

Jangka masa kitaran pengeringan

Jangka masa pengeringan boleh berubah-ubah menurut

kelajuan putaran akhir;

kadar pengeringan yang diperlukan (Sangat Kering atau Kering Almari atau Kering Seterika);

jenis pakaian basuhan; saiz beban.

3.17

Sisa serabut

Setelah mengeringkan kain berbulu, seperti tuala baru, anda dinasihatkan supaya menjalankan program “Rinses” (Bilas) untuk memastikan bahawa sebarang sisa yang mungkin tertinggal di dalam tab dapat disingkirkan semuanya dan tidak melekat pada pakaian kering selepas ini.

Selepas setiap kita pengeringan, bersihkan penapis pam saliran. Sila rujuk kepada penjagaan dan pembersihan dalam bab 10.

3.18

Pengeringan tambahan

Jika pakaian masih terlalu basah di akhir program, tetapkansatu lagi kitaran pengeringan.

Bahagian akhir dalam kitar mesin basuh berlaku tanpa haba (kitar penyejuk). Ini memastikan kain basuhan akan berada dalam suhu rendah.

AMARAN!

Demi mengelakkan kain daripada berkedut atau mengecut, elakkan

pengeringan secara keterlaluan.

SEBELUM PENGGUNAAN YANG PERTAMA4.

Pastikan sambungan elektrik dan air mematuhi arahan pemasangan.

Letakkan 2 liter air di dalam petak detergen untuk fasa basuhan. Ia mengaktifkan sistem salir.

*Gambar model: EWW12842*Gambar model: EWW12842 *Gambar model: EWW12842*Gambar model: EWW12842

Pilih kitar Kapas pada 90 °C, tanpa

3. sebarang kain basuhan di dalam mesin, untuk mengeluarkan sebarang baki pengilangan dari dram dan tab. Tuangkan 1/2 sukatan detergen ke dalam petak basuhan utama dan jalankan mesin.

Page 52

www.electrolux.com

PENGGUNAAN HARIAN - MEMBASUH5.

Pasangkan palam utama kepada soket utama.

Buka bekalan arus air.

5.1 Panduan Mula Empat Langkah

Langkah 1 - Menetapkan Program Untuk Pembasuhan

Putar dail pemilih program kepada

program yang dikehendaki.

Dail pemilih boleh diputar sama ada mengikut arah jam atau berlawanan arah jam.

Sebaik sahaja anda memilih program basuhan, program yang dipilih akan kekal pada kedudukan tersebut untuk sepanjang basuhan.

Paparan menunjukkan aras Time Manager (pengurus masa), tempoh program dan penunjuk bagi fasa dalam program.

Jika anda inginkan kain kotor anda diputar atau gunakan suhu berlainan daripada yang diusulkan oleh mesin pembasuh, tekan pad sentuh Putar ‘ ’ dan suhu ‘ ’ berulang kali untuk menukar kelajuan dan suhu putaran.

Pilih dan tekan opsyen pad sentuh,

jika anda inginkan kain basuhan anda dicuci dengan fungsi khas.

Fungsi berlainan boleh digabungkan yang bergantung pada program yang dipilih.

Apabila butang ini ditekan, lampu pandu yang berkaitan akan menyala. Apabila ia ditekan lagi, lampu pandu yang berkaitan akan padam.

Jika anda mahu mengurangkan

masa membasuh, tekan pad sentuh ‘Laras Masa ’ berulang kali untuk mengurangkan masa membasuh.

Jika anda mahu menundakan permulaan program pembasuhan, tekan pad sentuh ‘Tunda Mula ’ berulang kali untuk memilih masa tunda mesin basuh anda.

Page 53

Langkah 2 - Memuat Cucian

Sebelum memuatkan cucian, sila pasti:

Pastikan tiada objek logam tertinggal di dalam pakaian ( cth. klip rambut, pin keselamatan, jarum).

Pastikan anda mencuci pengumpul lin secara berasingan daripada pengeluar lin.

Butangkan sarung bantal, tutup zip, cangkuk dan buang katup.

Cuci coli, sarung kaki dan pakaian lembut lain di dalam beg cucian yang boleh anda beli di pasaraya.

MELAYU 53

Pastikan tiada kain cucian terting-

gal diantara penutup dan pintu.

Tutup pintu muatan.

Langkah 3 - Menggunakan Detergen dan Perapi Tambahan

Laci Dispenser Detergen

Model: EWW12842

Buka pintu dengan menarik

pemegang pintu perlahan-lahan ke luar

Periksa dan keluarkan objek (jika ada) yang boleh tersekat di dalam lipatan.

Masukkan pakaian ke dalam dram, satu persatu, sambil menggoncang-goncangkannya seberapa banyak yang mungkin.

Model: EWW12742

Page 54

POSITION USING

POWDER DETERGENT

www.electrolux.com

Dispenser Detergen dibahagikan kepada tiga ruang.

Ruang ‘MAIN WASH’ Ruang ini digunakan untuk detergen pada semua program.

Detergent flap

Flap untuk detergen serbuk atau cecair.

Ruang ‘PREWASH’

Ruang ini hanya digunakan untuk detergen apabila Prabasuh dipilih.

Ruang ‘SOFTENER’

Ruang ini digunakan untuk perapi fabrik dan agen kanji.

Detergen serbuk atau cecair;

Model: EWW12842

Model: EWW12742

Kedudukan

bawah: untuk

detergen cecair.

Kedudukan

atas :

untuk detergen

serbuk (tetapan

kilang).

Kedudukan

bawah: untuk

detergen cecair.

Kedudukan

atas :

untuk detergen

serbuk (tetapan

kilang).

Apabila anda menggunakan detergen cecair:

Jangan gunakan detergen

cecair yang bergelatin atau pekat.

Jangan letakkan cecair lebih

banyak daripada paras maksimum.

Jangan tetapkan fasa

“PREWASH”.

Jangan tetapkan “DELAY

START”.

Page 55

MELAYU 55

Sukat detergen dan pelembut pakaian;

Tarik keluar petak dispenser sehingga ia berhenti.

Ukur sukatan detergen yang diperlukan, tuang ia ke dalamtempat basuhan utama ( ).

*Gambar model: EWW12842*Gambar model: EWW12842

Jika anda mahu melakukan fasa “Prewash (Pracuci)”, tuangkannya ke dalam ruang yang bertanda .

Jika perlu, tuangkan pelembut fabrik ke dalam bekas bertanda (jumlah yang digunakan mesti tidak melebihi tanda“MAX” di dalam petak).

Jika anda menggunakan pelembut pekat, disarankan agar mencairkannya dengan air dahulu.

*Gambar model: EWW12842*Gambar model: EWW12842

Tutup laci perlahan-lahan.

Selepas kitaran cucian selesai, sisa detergen, pelembut dan air mungkin berada di dalam kotak pendispens. Adalah disyorkan agar kotak pendispens dibersihkan dengan kerap untuk mengeluarkan sebarang sisa.

Langkah 4 - Memulakan program

Untuk memulakan program, tekan pad sentuh Start/Pause ( ), lampu panduan yang berkaitan akan berhenti berkelip dan tempoh program akan dipaparkan pada skrin.

Selepas kira-kira 15 minit dari permulaan program:

Perkakas akan melaras secara automatik tempoh program yang dipilih mengikut jenis dan saiz muatan.

Paparan akan menunjukkan tempoh program yang dilaras.

PERHATIAN!

Jika anda putar dail program kepada program lain semasa mesin berfungsi, lampu pandu Mula/Jeda merah akan menyala 3 kali dan mesej ‘ ’ akan kelihatan pada paparan untuk menunjukkan pilihan yang salah. Mesin tidak akan menjalankan program yang baru dipilih.

Page 56

www.electrolux.com

5.2 Gangguan Program

Untuk menjeda tekan Start/Pause.

Penunjuk akan mula berkelip.

Tekan Start/Pause sekali lagi.

Program akan diteruskan.

5.3 Menukar Program

Menukar program yang berjalan hanya boleh dilakukan hanya dengan menetapkannya semula.

Putar tombol pemilih program ke kedudukan ‘ ’ untuk membatalkan program dan matikan perkakas.

Putar tombol pemilih program ke kedudukan program baru dan tetakkan opsyen baru, kemudian, tekan pad sentuh ‘Start/Pause’ (Mula/Jeda) sekali lagi.

Perkakas akan menyalir air.

5.4 Menukar Opsyen

Selepas program bermula, hanya beberapa opsyen boleh ditukarkan.

Tekan pad sentuh“Start/Pause”

(Mula/Jeda). Penunjuk akan mula berkelip.

Pilih dantukar opsyen.2.

Tekan Start/Pause sekali lagi.

Program akan diteruskan.

5.5 Membuka Pintu

Semasa program atau “DELAY START” sedang beroperasi, pintu perkakas akan dikunci dan paparan menunjukkan penunjuk ‘ ’.

Tetapkan mesin basuh ke PAUSE (JEDA)dengan menekan pad sentuh“Start/Pause” (Mula/Jeda). Tunggu sehingga penunjuk kunci pintu ‘ ’ padam, barulah pintu boleh dibuka.

Jika penunjuk kunci pintu ‘ ’ tidak padam, ini bermakna mesin sudah mula memanas dan paras air berada di atas hujung bawah pintu atau dram sedang berputar. Dalam hal ini pintu TIDAK BOLEH dibuka.

Jika anda tidak boleh membuka pintu tetapi, anda perlu membukanya, anda perlu mematikan mesin dengan memutar tombol pemilih program ke kedudukan ‘ ’ untuk menyahaktifkan perkakas. Selepas kira-kira 5 minit pintu boleh dibuka.

AWAS! Beri perhatian kepada paras

air dan suhu air.

5.6 Di Penghujung Program

Perkakas berhenti secara automatik.

Isyarat akustik akan beroperasi.

Paparan akan menunjukkan ‘ ’.

Penunjuk pad sentuh Start/Pause (Mula/Jeda) padam.

Penunjuk kunci pintu ‘ ’ padam.

Keluarkan pakaian daripada perkakas. Pastikan dram dikosongkan.

Biarkan pintu terbuka, untuk mengelakkan kulat dan bau.

Tutup pili air.

Di penghujung program, baki masa boleh menurun secara tiba-tiba daripada 7 minit atau kurang kepada 0 kerana terlebih anggaran masa semasa fasa penderiaan muatan. Dalam sesetengah kes, (muatan seimbang) masa program boleh menjadi lebih pendek daripada masa yang dianggarkan selepas fasa penderiaan muatan selesai. Perkara begini biasa berlaku pada mesin dan bukan sesuatu yang perlu dibimbangkan kerana ini tidak mengganggu prestasi.

Page 57

MELAYU 57

5.7

Apabila Program Menbasuh Selesai, Tetapi Terdapat Air Di Dalam Dram

Dram berputar secara kerap untuk mengelakkan renyuk pada pakaian.

Penunjuk kunci pintu ‘ ’ sedang bernyala. Pintu kekal berkunci.

Anda mesti mengeringkan air untuk membuka pintu.

Untuk mengeringkan air:

Tetapkan program "Spin".

Jika perlu, kurangkan kelajuan

2. memutar.

Tekan pad sentuh“Start/Pause” (Mula/Jeda). Perkakas akan menyalir air dan kemudian, memutar.

Apabila program selesai dan penunjuk pintu kunci ‘ ’ padam, anda boleh membuka pintu.

Putar tombol pemilih program ke kedudukan ‘ ’ untuk menyahaktifkan perkakas.

5.8

Mod siap sedia

5 minit selepas program membasuh tamat, jika anda tidak menyahaktifkan perkakas, fungsi penjimatan tenaga diaktifkan.

Fungsi penjimatan tenaga mengurangkan penggunaan tenaga apabila perkakas dalam mod siap sedia.

Semua penunjuk dan paparan akan dimatikan.

Penunjuk pad sentuh Start/Pause (Mula/Jeda) akan berkelip perlahan.

Tekan satu daripada pad sentuh untuk menyahaktifkan status penjimatan tenaga.

5.9 Ciri Keselamatan Kanak kanak

Perkakas anda disediakan dengan KUNCI KESELAMATAN KANAKKANAK yang membenarkan anda untuk meninggalkan perkakas tidak dijaga dengan pintu ditutup tanpa perlu risau kanak-kanak mungkin tercedera atau menyebabkan kerosakan kepada perkakas.

Tetapkan opsyen ini sebelum menekan Start/Pause (Mula/Jeda) selepas memilih program basuhan yang diperlukan.

Opsyen ini berfungsi walaupun selepas perkakasan dimatikan.

Menetapkan opsyen Kunci Kanak-kanak:

Untuk mengaktifkan fungsi ini, tekan pad sentuh ‘Dry Time’ dan ‘Dryness’ pada masa yang sama sehingga paparan menunjukkan simbol ‘ ’.

Untuk menyahaktifkan fungsi ini, tekan pad sentuh ‘Dry Time’ dan ‘Dryness’ pada masa yang sama sehingga simbol ‘ ’ padam.

Page 58

www.electrolux.com

PENGGUNAAN HARIAN - MEMBASUH & MENGERING6.

6.1

Program Cuci & Kering TANPA HENTI

Tekan butang Menghidupkan/ Mematikan untuk menghidupkan mesin basuh.

Muatkan pakaian kotor, satu demi satu item.

Masukkan detergen dan bahan tambah dalam ruangan yang ditetapkan.

Pilih program cucian + Pengeringan.

Tukar opsyen yang ada jika perlu.

Untuk program NON-STOP (TANPA HENTI), adalah penting untuk tidak melebihi muatan maksimum kitaran (lihat halaman 50).

6.2

Pencucian & Pengeringan Automatik

Tekan hingga paparan menunjukkan salah satu daripada penanda aras pengeringan. (Lihat bab 3.14)

Paparan ini menunjukkan penunjuk . Nilai masa pada paparan adalah tempoh untuk kitar basuhan + proses melonggaran pakaian dari dram + pengeringan, dikira atas saiz muatan default.

Untuk mencapai hasil pengeringan terbaik perkakas tidak akan membenarkan anda menetapkan kelajuan putaran dibawah nilai minimum yang diperlukan.

Tekan untuk memulakan program.

Pada paparan penunjuk bagi aras pengeringan yang dipilih akan kekal menyala. Penunjuk kunci pintu telah terpasang.

6.3

Pencucian & Pengeringan Automatik

Tekan untuk menetapkan nilai masa pengeringan. Teruskan menekan untuk menambah masa pengeringan.

Penunjuk ‘ ’ muncul pada paparan.

Paparan menunjukkan nilai masa set pengeringan cth: nilai.

Selepas beberapa saat paparan menunjukkan nilai masa terkahir cth: , adalah jumlah tempoh masa kitar pencucian dan pengeringan (cuci + proses melonggaran pakaian dari dram + kering).

Tekan untuk memulakan program.

Di Penghujung Program

6.4 Pengeringan

Isyarat akustik akan beroperasi.

Paparan akan menunjukkan baki masa “ ”.

Penunjuk kunci “ ” (ikon pengering) masih berkelip.

Penunjuk kunci pintu ( ) masih dipaparkan.

Mesin akan menjalankan fasa anti kedutan selama kira-kira 10 minit.

Selepas fasa anti kedutan selesai:

Penunjuk kunci pintu ( ) akan dimatikan.

Penunjuk kunci “ ” (ikon pengering) berhenti berkelip.

Jika anda mahu membuka pintu semasa fasa anti kedutan atau menghentikannya, tekan butang (Start/Pause (Mula/Jeda)) atau pusingkan dail pemilih program ke mana-mana kedudukan program yang lain.

Page 59

MELAYU 59

PENGGUNAAN HARIAN - MENGERING7.

AMARAN! Pastikan tap air sekarang

dibuka dan hos saliran berada dalam sinki atau sambung ke paip saliran.

Tekan butang Menghidupkan/Mematikan untuk menghidupkan mesin basuh.

Muatkan pakaian kotor, satu demi satu item.

Pilih program pengeringan.

Paparan menunjukkan aras pengeringan default.

Aras Pengeringan Automatik:

Tekan hingga paparan menunjukkan aras pengeringan yang diingini. (Lihat bab 3.14)

Beberapa pilian aras pengeringan tidak disediakan untuk beberapa jenis program pengeringan.

Jika anda menetapkan hanya 15 minit untuk pengeringan, perakas menjalankan hanya fasa penyejukan.

Paparan menunjukan nilai masa berdasarkan saiz muatan default. Jika amaun pakaian kotor anda adalah kurang daripada saiz default, peranti akan menyelaras nilai masa secara automatik semasa kitaran.

Tekan untuk memulakan program.

Paparan ini menunjukkan penunjuk pintu dikunci ‘ ’. Penunjuk pengeringan ‘ ’ mula menyala.

Masa Pengeringan:

Tekan untuk menetapkan nilai masa pengeringan. (Lihat bab 3.15)

Tekan untuk memulakan program.

Penunjuk pengeringan ‘ ’ mula menyala. Paparan ini menunjukkan penunjuk pintu dikunci ‘ ’.

Di Penghujung Program

7.1 Pengeringan

Isyarat akustik akan beroperasi.

Paparan akan menunjukkan baki masa “ ”.

Penunjuk kunci “ ” (ikon pengering) masih berkelip.

Penunjuk kunci pintu ( ) masih dipaparkan.

Mesin akan menjalankan fasa anti kedutan selama kira-kira 10 minit.

Selepas fasa anti kedutan selesai:

Penunjuk kunci pintu ( ) akan dimatikan.

Penunjuk kunci “ ” (ikon pengering) berhenti berkelip.

Jika anda mahu membuka pintu semasa fasa anti kedutan atau menghentikannya, tekan butang (Start/Pause (Mula/Jeda)) atau pusingkan dail pemilih program ke mana-mana kedudukan program yang lain.

Page 60

www.electrolux.com

PETUA MEMBASUH8.

8.1 Mengasingkan Pakaian

Ikut simbol kod cucian pada setiap label pakaian dan arahan cucian pengilang. Asingkan pakaian seperti berikut: putih, berwarna, sintetik, bahan halus, bahan wul.

8.2 Suhu

Bagi kain kapas dan linen dengan kotoran biasa (cth.

90°C

alas meja teh, tuala, alas meja, cadar...).

Bagi kotoran biasa, pakaian mudah luntur (cth. kemeja,

60°C

baju tidur, pijama....)

daripada linen, kapas atau

50°C

gentian sintetik dan untuk

40°C

kain kapas yang ringan kotoran (cth.pakaian dalam).

Bagi item halus (cth. langsir net), pakaian bercampur termasuk gentian sintetik

30°C

dan wul dengan label «wul

Sejuk

baru tulen, boleh dibasuh mesin, tidak mengecut.

Tanggalkan tanda kotoran degil sebelum membasuh.

Bahagian yang sangat kotor hendaklah digosokkan dengan detergen khas atau pes detergen. Langsir hendaklah diperlakukan dengan cermat. Tanggalkan cangkuk atau ikatkannya di dalam beg atau jaring.

8.4 Muatan Maksimum

Beban maksimum yang disarankan dinyatakan di dalam carta program. Peraturan umum:

Kapas, linen:

Sintetik:

Bahan halus dan wul:

Membasuh pakaian dengan beban maksimum menghasilkan penggunaan air dan tenaga yang paling cekap. Bagi pakaian yang sangat kotor, kurangkan saiz muatan.

dram penuh tetapi tidak terlalu padat; dram tidak lebih daripada separuh penuh;

dram tidak lebih daripada sepertiga penuh.

8.3 Sebelum Memuatkan Pakaian

Jangan basuh pakaian putih dan berwarna bersama-sama. Pakaian putih boleh kehilangan “keputihannya” dalam cucian.

Pakaian berwarna yang baru mungkin luntur dalam basuhan pertama; maka ia perlu dibasuh berasingan pada kali pertama.

Pastikan tiada benda logam yang tertinggal di dalam pakaian (cth. penyepit rambut, pin, jarum).

Butangkan sarung bantal, tutup zip, cangkuk dan butang ketap. Ikatkan sebarang tali pinggang atau pita yang panjang.

8.5 Menanggalkan Kotoran

Tanda kotoran degil mungkin tidak dapat ditanggalkan hanya dengan air dan detergen. Oleh itu, adalah dinasihatkan untuk merawatnya terlebih dahulu sebelum membasuh.

Darah: bersihkan kotoran yang masih baru dengan air sejuk. Untuk kotoran kering, rendam semalaman di dalam air dengan detergen khas kemudian gosok dengan sabun dan air.

Cat berasaskan minyak: lembapkan dengan penghapus kotoran benzin, bentangkan pakaian di atas kain lembut dan pedapkan kotoran tersebut; bersihkan beberapa kali.

Page 61

MELAYU 61

Kotoran gris kering: lembapkan

dengan turpentin, bentangkan pakaian tersebut di atas permukaan yang lembut dan pedabkan tanda kotoran dengan hujung jari dan sehelai kain kapas.

Karat: asid oksalik dilarutkan dalam air panas atau produk penghapus karat digunakan dalam air sejuk. Berhati-hati dengan tanda karat yang sudah lama kerana struktur selulosanya telah rosak dan pakaian mudah berlubang.

Kotoran kulat: bersihkan dengan peluntur, bilas dengan betul(kain putih dan kain berwarna tahan luntur sahaja).

Rumput: letak sedikit sabun dan bersihkan dengan peluntur (kain putih dan kain berwarna tahan luntur sahaja).

Pena mata bola dan gam: lembapkan dengan aseton(*), bentangkan di atas kain lembut dan pedapkan tanda kotoran itu.

Gincu: lembapkan dengan aseton (*) seperti di atas, kemudian bersihkan kotoran dengan spirit bermetil. Hapuskan sisa tanda daripada kain putih dengan peluntur.

Wain merah: rendam dalam air dan detergen, bilas dan bersihkan dengan asid asetik atau sitrik, kemudian bilas. Bersihkan sebarang tanda sisa dengan peluntur.

Dakwat: bergantung pada jenis dakwat, lembapkan pakaian dahulu dengan aseton (*), kemudian dengan asid asetik; bersihkan sebarang tanda sisa pada pakaian putih dengan peluntur dan kemudian bilas dengan bersih.

Kotoran tar: bersihkan dahulu dengan penghapus kotoran, spirit bermetil atau benzin, kemudian gosokkannya dengan pes detergen.

(*) jangan gunakan aseton pada sutera buatan.

8.6 Detergen dan Perapi Tambahan

Hasil cucian yang baik juga bergantung kepada pemilihan detergen dan penggunaan jumlah detergen yang betul untuk mengelakkan pembaziran dan melindungi alam sekitar.

Meskipun detergen adalah mesra alam, ia mengandungi bahan yang, boleh menjejaskan keseimbangan alam, kalau digunakan dalam jumlah yang besar. Pemilihan detergen akan bergantung kepada jenis kain (bahan halus, bahan wul, kapas, dsb), warna, suhu cucian dan takat kotoran.

Hanya detergen pencuci muatan Hadapan yang rendah buih boleh digunakan dalam perkakas ini:

detergen serbuk bagi semua jenis kain,

detergen serbuk bagi kain halus (60 °C maks.) dan bahan wul,

detergen cecair, sebaiknya bagi program basuh suhu rendah (60 °C maks.) bagi semua jenis kain, atau khas bagi bahan wul sahaja.

Detergen dan perapi tambahan mesti diisikan ke dalam petak yang sesuai di laci dispenser sebelum memulakan program basuh.

Page 62

www.electrolux.com

Tuangkan detergen cecair ke dalam ruang kotak dispenser bertanda ‘ ’ sebelum memulakan program.

Jika menggunakan serbuk pencuci pekat atau detergen cecair, program tanpa PRACUCI mesti dipilih.

Sebarang pelembut atau agen kanji fabrik mesti dituang ke dalam ruang yang ditanda ‘ ’ sebelum memulakan program cucian.

Patuhi saranan pengilang mengenai kuantiti untuk digunakan dan tidak melebihitanda MAX dalam petak dispenser detergen.

Jangan sembur prarawatan kotoran (cth. Preen) pada atau berdekatan mesin, kerana ia boleh memberi kesan kepada bahan plastik dan mengurangkan jangka hayatnya.

8.7 Kuantiti Detergen Untuk Digunakan

Jenis dan kuantiti detergen bergantung kepada jenis fabrik, saiz muatan, tahap kotoran dan air yang digunakan.

Kesadahan air diklasifikasikan menurut apa yang disebut "takat" kesadahan.

Maklumat mengenai kekerasan air di kawasan anda boleh didapati dari syarikat pembekal air atau dari pihak berkuasa tempatan anda.

Serbuk pencuci tidak mencukupi akan menyebabkan:

muatan cucian bertukar kelabu, pakaian bergris.

Terlalu banyak serbuk pencuci akan menyebabkan:

berbuih, mengurangkan kesan cucian, bilasan tidak mencukupi.

Kurangkan detergen jika:

beban cucian kecil sahaja, pakaian yang kotor sedikit sahaja,

banyak berbuih semasa mesin sedang membasuh.

Patuhi arahan pengeluar produk mengenai jumlah yang perlu digunakan.

Page 63

MELAYU 63

SIMBOL KOD BASUH ANTARABANGSA9.

Simbol ini terdapat pada label pakaian, untuk membantu anda memilih cara terbaik membersih cucian anda.

Cucian

bertenaga

Cucian lembut

Meluntur

Menyeterika

Cucian kering

Mengering Bentangkan Mesin

Suhu

maksimum

cucian 95 °C

Seterika panas

maks. 200 °C

Cucian kering dalam semua

pelarut

Suhu

maksimum

cucian 60 °C

Meluntur dalam air sejuk JANGAN meluntur

Cucian kering dalam

petrol, alkohol tulen,

Suhu

maksimum

cucian 40 °C

Seterika hangat

maks. 150 °C

perkloritelena,

R 111 & R 113

Penyidai pakaianDi ampaian

Suhu

maksimum

cucian 30 °C

Seterika suam

maks. 110 °C

Cucian kering dalam petrol,

alkohol tulen dan

R 113

pengering

Cucian tangan

JANGAN

cuci kering

Suhu tinggi

Suhu rendah

mesin kering

JANGAN

cuci

seterika

JANGAN

PENJAGAAN DAN PEMBERSIHAN10.

AMARAN!

Anda mesti MEMUTUSKAN SAMBUNGAN bekalan elektrik daripada perkakas, sebelum anda boleh menjalankan pembersihan atau kerja penyelenggaraan.

10.1 Pembersihan Luar

Bersihkan perkakas hanya dengan sabun dan air suam. Keringkan semua permukaan sepenuhnya.

AWAS!

Jangan gunakan alkohol, pelarut atau produk bahan kimia.

10.2 Menanggalkan kesan kapur

Air yang biasa kita gunakan mengandungi kapur. Adalah menjadi idea yang baik untuk kadang kala menggunakan serbuk pelembut air dalam mesin.

Lakukan ini secara berasingan daripada cucian pakaian, dan mengikut arahanserbuk pelembut yang dikeluarkan oleh kilang.

Ini akan membantu mencegah pembentukan deposit kapur.

Page 64

www.electrolux.com

10.3 Selepas Setiap Cucian

Biarkan pintu terbuka sebentar. Ini membantu mencegah kulat dan bau lembap yang terbentuk di dalam perkakas. Membiarkan pintu terbuka selepas pembasuhan juga akan membantu memelihara kedap pintu.

10.4 Cucian Penyelenggaraan

Dengan penggunaan pembasuhan suhu rendah, sisa mungkin terbentuk dan termendap di dalam dram.

Kami mencadangkan pembasuhan penyelenggaraan dijalankan secara tetap.

Untuk menjalankan pembasuhan penyelenggaraan:

Dram harus kosong daripada pakaian.

Pilih program pembasuhan kapas yang paling panas.

Gunakan ukuran detergen biasa, serbuk dengan ciri biologikal.

10.5 Membersih Petak Dispenser

Petak dispenser serbuk cucian dan perapi tambahan harus kerap dibersihkan.

Keluarkan petak dengan menekan selak ke bawah dan teriknya keluar. Bersihkan dengan air paip, untuk membuang kesan serbuk yang terkumpul.

*Gambar model: EWW12842*Gambar model: EWW12842

Untuk memudahkan pembersihan, bahagian atas petak perapi tambahan harus dikeluarkan.

*Gambar model: EWW12842

10.6 Membersih Ceruk Petak

Selepas petak dikeluarkan, gunakan berus kecil untuk membersihkan bahagian ceruk, pastikan semua sisa serbuk cucian dibuang dari atas dan bawah ceruk. Letak semula petak dan jalankan program bilas tanpa sebarang pakaian di dalam dram.

*Gambar model: EWW12842*Gambar model: EWW12842

Page 65

10.7 Membersih Pam

MELAYU 65

Periksa pam aliran air keluar dengan kerap dan pastikan ia bersih.

Bersihkan pam jika:

Perkakas tidak mengeringkan air. Dram tidak berputar. Perkakas membuat bunyi pelik

kerana tersumbat pada pam air keluar.

Paparan menunjukkan kod awas/peringatan kerana masalah pada penyaliran air keluar.

AMARAN!

1. Cabutkan sambungan plag utama daripada soket utama.

2. Jangan keluarkan penapis semasa perkakas sedang beroperasi. Jangan bersihkan pam aliran air keluar jika air di dalam perkakas panas. Air mesti sejuk sebelum anda membersihkan pam aliran air keluar.

Untuk membersih pam aliran air keluar:

1. Buka pintu pam aliran air keluar.

3. Letakkan bekas di bawah ceruk pam aliran air keluar untuk mengumpul air yang mengalir keluar.

4. Tekan dua tuil dan tarik salur ke hadapan untuk membolehkan air mengalir keluar.

5. Apabila bekas penuh dengan air, letak semula salur air keluar dan kosongkan bekas tadi. Lakukan langkah 4 dan 5 sekali lagi sehingga tiada lagi air mengalir keluar daripada pam air keluar.

2. Tarik selak ke bawah.

Page 66

www.electrolux.com

6. Letakkan semula salur air keluar dan pusingkan penapis untuk mengeluarkannya.

7. Keluarkan sisa bulu dan objek daripada penapis pam (jika ada).

9. Bersihkan penapis di bawah air paip.

10. Letak semula penapis ke

dalam pam mengikut panduan khas. Pastikan anda mengetat semula penapis dengan betul untuk mencegah kebocoran.

11. Letak semula selak dan tutup

pintu pam aliran air keluar.

8. Pastikan impeler pam boleh dipusing. Jika ini tidak, hubungi pusat servis.

10.8 Membersih Penapis Aliran Air Masuk

Jika air anda keras atau mengandungi kesan deposit kapur, penapis aliran air masuk mungkin tersumbat.

Oleh itu idea yang baik untuk membersihkannya dari masa ke semasa.

Page 67

MELAYU 67

Untuk membersihkan penapis aliran air masuk:

Tutup pili air.

Keluarkan hos aliran air masuk daripada pili air.

Bersihkan penuras dalam hos dengan berus keras.

Keluarkan hos aliran air masuk di belakang perkakas.

Bersihkan penapis di dalam injap dengan berus kasar atau tuala.

6. Pasangkan semula hos aliran air masuk. Pastikan sambungan ketat untuk mengelak kebocoran.

10.9 Bahaya Pembekuan

Jika mesin terdedah kepada suhu di bawah 0°C, langkah pencegahan tertentu harus diambil.

Putuskan sambungan plag utama daripada soket utama.

Tutup pili air.1.

2. Buka skru hos salur masuk

3. Tanggalkan hos salir dari sokongan belakang dan cabut pencangkuk dari sink atau spigot.

4. Tarik ke hadapan salur aliran air keluar dan hos aliran air masuk diletakkan di dalam mangkuk dan diletakkan di atas lantai dan biarkan air mengalir keluar.

5. Skru semula hos aliran air masuk dan tempatkan semula salur aliran air keluar.

Apabila anda ingin menggunakan mesin ini lagi, pastikan suhu bilik berada di atas 0 °C.

7. Buka pili air.

45°

Page 68

www.electrolux.com

PENYELESAIAN MASALAH11.

Sesetengah masalah tertentu adalah berpunca daripada kurangnya penyelenggaraan yang mudah atau kesilapan yang boleh diselesaikan dengan mudah tanpa menghubungi seorang jurutera. Sebelum menghubungi Pusat Servis tempatan anda, sila jalankan pemeriksaan yang disenaraikan di bawah. Semasa mesin beroperasi mungkin lampu pandu Mula berkelip untuk menandakan mesin tidak berfungsi.

Setelah masalah tersebut diselesaikan, tekan butang “START/PAUSE” untuk memulakan semula program. Jika setelah diperiksa semuanya, masalah masih berlarutan, hubungi Pusat Servis tempatan anda.

Malfungsi Kemungkinan punca Penyelesaian

Pintu tidak ditutup.

Tutup pintu dengan rapi.

(Kod ralat: )

Mesin basuh tidak boleh dimulakan:

Plag tidak dimasukkan dengan betul ke dalam soket kuasa.

Tiada bekalan kuasa di soket.

Butang Start/Pause tidak

Masukkan plag ke dalam soket kuasa.

Sila periksa pemasangan elektrik domestik anda.

Tekan butang Start/Pause.

ditekan. Tunda mula (Delay Start)

telah dipilih.

Pili air tertutup.

Jika pakaian mahu dicuci segera, batalkan tunda mula (Delay Start)

Buka pili air.

(Kod ralat: )

Mesin tidak mengisi air:

Hos air masuk tertindih atau terpiuh. (Kod ralat: )

Penuras dalam hos air masuk tersumbat.

Periksa sambungan hos air masuk.

Bersihkan penuras hos air masuk.

(Kod ralat: )

Pintu tidak ditutup dengan

Tutup pintu dengan rapi

betul. (Kod ralat: )

Mesin mengisi kemudian terus menyalirkan:

Mesin tidak menyalirkan air dan/atau tidak memutar:

Hujung hos saliran terlalu rendah. (Kod ralat: )

Hos saliran tertindih atau terpiuh. (Kod ralat: )

Pam saliran tersumbat. (Kod ralat: )

Opsyen ‘Rinse Hold ’ atau ‘No Spin ’ telah dipilih.

Pakaian tidak diagihkan sama rata di dalam dram.

Sila rujuk perenggan berkenaan di bahagian "penyaliran air".

Periksa sambungan hos penyaliran.

Bersihkan penuras saliran.

Batalkan opsyen ‘Rinse Hold ’ atau ‘No Spin ’.

Pilih program putaran (Spin).

Jeda mesin dan agihkan semula pakaian secara manual.

Page 69

Malfungsi Kemungkinan punca Penyelesaian

Terlalu banyak detergen atau detergen tidak sesuai digunakan (mengeluarkan

Kurangkan kuantiti detergen atau gunakan yang lain.

terlalu banyak buih).

Terdapat air di atas lantai:

Periksa sama ada terdapat kebocoran dari salah satu pemasangan hos air masuk. Kebocoran itu kadang tala

Periksa sambungan hos air masuk.

sukar dilihat kerana air mengalir hos; periksa sama ada hos itu lembap.

Hos saliran rosak. Tukarkannya dengan yang baru.

Hasil cucian yang tidak memuas kan:

Detergen tidak mencukupi atau tidak sesuai untuk digunakan.

Tanda kotoran degil tidak dibersihkan terlebih dahulu sebelum membasuh.

Suhu yang betul tidak dipilih.

Tingkatkan kuantiti detergen atau gunakan yang lain.

Gunakan produk komersil untuk merawat kesan kotoran yang degil.

Periksa sama ada anda telah memilih suhu yang betul.

Muatan pakaian berlebihan. Kurangkan muatan.

Program masih berjalan. Tunggu sehingga putaran

basuhan terakhir.

Pintu tidak dapat dibuka:

Kunci pintu belum dibebaskan.

Terdapat air di dalam dram. Pilih program ‘Putar’ untuk

Masalah ini mungkin disebabkan oleh kegagalan fungsi mesin basuh.

Tunggu kira-kira 5 minit.

menyalirkan air keluar.

Sila hubungi Talian Khidmat Pelanggan kami. Jika anda perlu buka pintu mesin, sila baca perenggan ‘Membuka Pintu Mesin Semasa Kecemasan’ pada halaman yang 71.

Mesin bergegar atau bunyinya bising:

Bolt pengangkutan dan pembungkusan belum dikeluarkan.

Kaki penyokong belum dilaraskan lagi.

Pakaian tidak diagihkan sama rata di dalam dram.

Jumlah pakaian di dalam dram terlalu

Periksa supaya pemasangan perkakas dibuat dengan betul.

Periksa supaya pengarasan perkakas dibuat dengan betul.

Jeda mesin dan agihkan semula pakaian secara manual.

Muatkan lebih banyak pakaian.

sedikit.

Lantai tidak stabil cth. lantai kayu. Rujuk perenggan berkenaan

dalam bahagian “Pemasangan”.

MELAYU 69

Page 70

www.electrolux.com

Malfungsi Kemungkinan punca Penyelesaian

Masa kitaran lebih lama daripada yang dipaparkan:

Putaran bermula lambat atau mesin tidak berputar:

Detergen melebihi dos.

Mesin tidak seimbang.

Peranti pengesan ketidakseimbangan elektronik telah menyela kerana pakaian tidak diagihkan sama rata di dalam dram.

Pakaian diagihkan semula melalui putaran balikan dram.

Hal ini mungkin berlaku beberapa kali sebelum ketidakseimbangan hilang dan pemutaran normal dapat disambungkan semula. Jika, selepas 10 minit, pakaian masih belum diagihkan sama rata di dalam dram, mesin tidak akan berputar. Dalam kes sebegini, sebarkan semula muatan secara manual dan pilih program putar.

Kurangkan kuantiti detergen atau gunakan yang lain.

Agihkan semula pakaian secara manual di dalam dram dam mulakan fasa putaran sekali lagi. Sila rujuk perenggan berkenaan dalam bahagian “

Jeda mesin dan agihkan semula pakaian secara manual.

Pemasangan

”.

Mesin mengeluarkan bunyi pelik:

Tiada air kelihatan di dalam dram:

Mesin tidak dipasang dengan betul.

Bolt atau bungkusan transit tidak dikeluarkan.

Muatan terlalu kecil.

Mesin yang berasaskan teknologi moden beroperasi secara sangat ekonomik dengan menggunakan jumlah air yang sangat sedikit tanpa menjejaskan prestasi.

Pastikan peletakan aras perkakas adalah betul. Rujuk pada ‘Pemasangan’.

Pastikan bungkusan dan/atau bolt transit dikeluarkan. Rujuk pada ‘Mengeluarkan’.

Tambah lebih banyak pakaian ke dalam dram.

Page 71

MELAYU 71

Malfungsi Kemungkinan punca Penyelesaian

Masa paparan dibekukan di penghujung kitaran pengeringan untuk lebih daripada 30 minit:

Mesin mengoptimumkan kitaran pengeringan mengikut jenis dan saiz muatan basuhan. Ia berbeza-beza untuk setiap jenis fabrik kerana kadar penyerapan air yang berlainan.

Perkara begini biasa berlaku pada mesin dan bukan sesuatu yang perlu dibimbangkan kerana ini tidak mengganggu prestasi.

Membuka Pintu Mesin Semasa Kecemasan

Pada masa kecemasan apabila mesin mengalami kegagalan fungsi dan pintu dikunci. Mesin akan meneruskan program basuh apabila bekalan elektrik kembali. Jika pintu dikunci disebabkan oleh kegagalan fungsi mesin, pintu boleh dibuka dengan pembukaan pintu semasa kecemasan.

Sebelum pintu dibukakan:

Amaran!

Pastikan suhu air dan pakaian didalam mesin tidak panas. Sila tunggu sehinnga suhu air dingin.

Pastikan tab basuh tidak berputar. Tunggu sehinnga tab basuh berhenti. Pastikan paras air di dalam tab basuh tidak tinggi. Sila buatkan pengaliran air

kecemasan. (rujuk perenggan “Penjagaan and Pembersihan”)

Untuk membuka pintu semasa kecemasan, sila:

1. Putar dail pemilih program kepada “ ” untuk memadamkan mesin.

2. Cabutkan bekalan elektrik.

3. Buka pintu penapis.

4. Tarik suis pembukaan pintu kecemasan (objek merah) ke bawah dan pada masa yang sama, buka pintu mesin basuh.

5. Ambilkan pakaian keluar.

6. Tutup pintu penapis.

Jika anda tidak dapat mengenal pasti atau menyelesaikan masalah, hubungi pusat perkhidmatan kami. Sebelum menghubungi kami, catat model, nombor siri dan tarikh pembelian mesin anda: Pusat Perkhidmatan akan memerlukan maklumat ini.

Page 72

www.electrolux.com

DATA TEKNIKAL12.

Dimensi

(Lebar / Tinggi / Dalam)

Bekalan kuasa

(Voltan / Frekuensi)

Jumlah kuasa

EWW12742;

EWW12842;

220-240 V/50 Hz (60 Hz untuk FILIPINA)

2200 W (2000 W untuk FILIPINA)

59.6 X 84.8 X 58.1 cm

59.6 X 84.8 X 66.5 cm

Perlindungan fius minimum 10 A

Tekanan bekalan air

(Maksimum / Minimum)

Beban maksimum

(Kilogram)

Pencucian

Opsyen Pencucian + Pengeringan

Kering

Cottons Mixed Delicates Quick 18 Spin Rinse Energy Saver Wool Heavy Duty

Cottons Mixed Spin Rinse Energy Saver Heavy Duty Wool

Drying Cottons Drying Mixed

0.8 MPa / 0.05 MPa

EWW12842EWW12742

7 kg 4 kg 4 kg

1.5 kg 7 kg 7 kg 7 kg 2 kg 7 kg

5 kg 3 kg 5 kg 5 kg 5 kg 5 kg 1 kg

5 kg 3 kg

8 kg 4 kg 4 kg

1.5 kg 8 kg 8 kg 8 kg 2 kg 8 kg

6 kg 3 kg 6 kg 6 kg 6 kg 6 kg 1 kg

6 kg 3 kg

Kelajuan putaran

(Maksimum / Minimum)

1200 rpm / 400 rpm

Page 73

MELAYU 73

PEMASANGAN13 .

13.1 Kedudukan mesin

Penting untuk mesin basuh anda didudukan kukuh dan rata di atas lantai untuk memastikan operasi yang betul.

Perkakas tidak boleh dipasang di belakang pintu boleh dikunci, pintu gelongsor atau pintu dengan selak pada sisi bertentangan pintu mesin basuh.

Gunakan paras spirit pada atas dan sisi mesin basuh untuk memeriksa paras.

Jika anda tidak mempunyai paras spirit, sebagai panduan gunakan hujung bingkai pintu, almari atau bangku untuk memastikan mesin basuh selaras.

Longgarkan atau ketatkan kaki untuk melaras ketinggian. Pelarasan yang betul paras perkakas mencegah getaran, bunyi bising dan pergerakan perkakas semasa beroperasi.

Jika ia bergoyang, laras semula kaki sehingga ia selaras dan tidak bergoyang.

Jangan letakkan kadbod, kayu atau bahan yang sama di bawah mesin untuk meratakan lantai.

Pasangkan mesin di atas lantai yang rata dan keras. Pastikan peredaran udara di sekeliling mesin tidak di ganggu oleh permaidani, dan sebagainya.

Periksa mesin supaya tidak menyentuh dinding atau almari.

13.2 Saliran Air Masuk

Sambungkan hos penyaliran air masuk kepada pili air dengan alur BSP 3/4”.

Gunakan hos yang dibekalkan bersama mesin basuh. JANGAN GUNAKAN HOS LAMA.

Bahagian hujung lain hos air masuk yang bersambung dengan mesin boleh dipusingkan ke arah mana sekalipun.

Longgar ikatan, pusingkan hos dan ketatkan semula ikatan, pastikan tiada kebocoran air.

Apabila mesin basuh selaras, cuba goyangkannya dari sudut ke sudut.

Page 74

www.electrolux.com

Hos air masuk tidak boleh dipanjangkan. Jika ia terlalu pendek dan anda tidak mahu mengalihkan pili air, anda perlu membeli hos baru yang lebih panjang dan yang dibuat khusus untuk kegunaan seperti ini.

13.3 Penyaliran Air

Hujung hos saliran boleh ditentukan kedudukannya dengan tiga cara:

Disangkutkan pada pinggir sink menggunakan panduan hos plastik yang disediakan bersama mesin.

Dalam hal ini, pastikan hujung tidak disangkut apabila mesin dikosongkan.

Ini boleh dilakukan dengan mengikatnya kepada paip air dengan tali atau menempatkannya pada dinding.

Cabang ini mesti di atas perangkap supaya bengkokan sekurang-kurangnya 60 cm dari lantai.

Terus ke dalam paip penyaliran keluar pada ketinggian tidak kurang daripada 60 cm dan tidak lebih daripada 90 cm.

Hujung hos penyaliran air keluar mesti sentiasa berudara, cth. di dalam diameter paip penyaliran air keluar mesti lebih besar daripada diameter di luar hos.

Hos air keluar tidak boleh terputar. Terletak di atas lantai; hanya bahagian berdekatan air keluar mesti ditinggikan.

Untuk mesin berfungsi dengan betu, hos air keluar mesti disangkut dengan betul sokongan yang terletak di bahagian atas sebelah belakang perkakas.

13.4 Sambungan Elektrik

Mesin ini direka untuk beroperasi pada 220-240 V, fasa tunggal, 50 Hz (60 Hz untuk bekalan FILIPINA).

“Bekalan kuasa yang tidak betul boleh membatalkan waranti anda.”

Periksa sama ada bekalan elektrik rumah anda dapat menerima beban maksimum yang diperlukan (2.2 kW) atau 2.0 kW untuk FILIPINA), dengan mengambil kira perkakas elektrik lain yang digunakan.

AWAS! Sambung mesin pada

alur keluar soket terbumi.

Pengilang berhak menolak sebarang tanggungjawab bagi kerosakan atau kecederaan sekiranya gagal mematuhi langkah pencegahan keselamatan di atas.

Jika kabel bekalan kuasa perkakas perlu ditukar, ini perlu dilakukan oleh Pusat Servis kami.

Apabila perkakas dipasangkan, kabel bekalan kuasa mesti boleh diakses dengan mudah.

90 cm

60 cm

Page 75

MELAYU 75

Jika perkakas ini dibekalkan kuasa dari set sambungan kord atau peranti alur keluar boleh alih,

KEPRIHATINAN ALAM SEKITAR14.

14.1 Bahan Pembungkusan

Bahan yang ditanda dengan simbol boleh dikitar semula.

>PE<=polyethylene >PS<=polystyrene >PP<=polypropylene

Ini bermakna bahan tersebut boleh dikitar semula dengan melupuskannya dengan cara yang betul di dalam bekas pemungutan yang sesuai.

14.2 Mesin Lama

Gunakan tapak pelupusan yang disahkan bagi perkakas lama. Bersama-sama kita menjaga kebersihan negara!

Simbol pada produk atau pada bungkusannya menunjukkan bahawa produk ini tidak boleh dianggap sebagai sisa buangan rumah.

Sebaliknya, ia hendaklah dihantar ke pusat pungutan yang sesuai untuk mengitar semula perkakasan elektrik dan elektronik.

Dengan memastikan produk ini dilupuskan dengan betul, anda akan membantu menghindarkan berlakunya kemungkinan akibat buruk terhadap alam sekitar dan kesihatan manusia, yang boleh disebabkan jika produk ini dilupuskan tidak dengan sewajarnya.

set sambungan kord atau peranti alur keluar mudah alih mesti diletakkan pada kedudukan yang tidak mengenai percikan air atau mengekang kelembapan.

Untuk maklumat lanjut mengenai kitar semula produk ini, sila hubungi pejabat bandar tempatan, atau khidmat pembuangan bahan buangan rumah anda atau kedai tempat anda membeli produk ini.

14.3 Tips Ekologi

Untuk menjimatkan air dan tenaga serta membantu melindungi alam sekitar, kami menasihatkan agar petua berikut dipatuhi:

Kebiasaannya pakaian kotor boleh dibasuh tanpa pracuci untuk menjimatkan detergen, air dan masa (alam sekitar juga dilindungi!).

Mesin berfungsi dengan lebih ekonomi jika ia dimuat dengan penuh.

Dengan prarawatan mencukupi, kotoran dan kesan kotor terhad boleh ditanggalkan; cucian kemudiannya boleh dibasuh pada suhu lebih rendah.

Sukat detergen mengikut kekasaran air, tahap kotoran dan kuantiti cucian yang mahu dicuci.

Page 76

76 www.electrolux.com

安全信息

产品图解

控制面板

首次使用前

日常使用 - 洗衣

日常使用 - 洗衣和干衣

日常使用 - 干衣

洗衣提示

国际洗衣代码符号

保养和清洁

故障诊断

技术参数 ................................................................................................................. 10812

安装 ........................................................................................................................ 10913

关注环保 ................................................................................................................. 11114

................................................................................................................... 77

................................................................................................................... 80

................................................................................................................... 81

................................................................................................................ 88

...................................................................................................... 89

........................................................................................... 94

...................................................................................................... 95

................................................................................................................... 96

..................................................................................................... 98

............................................................................................................... 99

................................................................................................................. 104

伊莱克斯 - 想你所想！

感谢您购买伊莱克斯电器。您选择的产品凝结了我们数十年的专业经验和创新技术。精巧时尚的外观，尽显人性化设计。因此每次使用它，您都能得到满意的效果。欢迎来到伊莱克斯的世界。

访问我们的网站：

获取使用建议、产品手册、故障解决方案以及维修服务信息：

www.electrolux.com

客户关怀和服务

我们建议使用原厂备件。联系客服人员时，请确保可以提供下面的信息。您可以在产品铭牌上找到这些信息。例如型号、PNC、序列号。

警示/安全警告信息。基本信息和使用提示。环保信息。起火的风险。

如有更改，恕不另行通知。

Page 77

简体中文 77

安全信息

使用条件

本机适合在家庭及类似场合使用，例如：

农舍

供酒店式公寓、度假公寓以及居住型环境的客人使用。

为了您的安全和确保正确使用洗衣机，在安装和首次使用本机前，请仔细阅读本用户手册，包括相关的提示和警告。

为避免不必要的错误和意外，务必要确保本机的所有使用者都充分熟悉其各项操作特性和安全特性。

请妥善保留本说明书，搬运或出售本机时，应确保随机附带本说明书，以便机器使用寿命内的每位使用者都能适当了解机器的使用方法和安全须知。

1.1

基本安全提示

以任何方式更改产品规格或试图改装本产品的做法都是危险的。

高温洗衣程序运行期间，机门玻璃可能会很热。切勿触摸！

确保宠物不会爬入滚筒内。为避免这种情况的发生，请在使用本机前对滚筒内进行检查。

任何诸如硬币、别针、钉子、螺丝钉、石块等物品或任何其他坚硬、锋利材料都可能造成大面积损坏，因此不得放入洗衣机中。

袜子、蕾丝带、可洗皮带等小件物品应放在洗衣袋或枕套内洗涤，因为这些小物件可能会落入洗衣桶与内滚筒之间。

仅使用建议用量的衣物柔顺剂和洗涤剂。如果用量过大，可能会损伤衣物或洗衣机。请遵循制造商的用量建议。

本机不适合身体残障、感官或精神功能减退以及缺乏相关经验和知识的人员（包括儿童）使用，除非有负责其安全的人员对其使用本机给予监督或指导。

不要使用洗衣机洗涤带坚硬部分的物品、未摺边或开线的衣物。

每次使用、清洁以及保养本机之后，始终要拔下电源插头并关闭水龙头。

在任何情况下，不应尝试自行维修洗衣机。由缺乏相关经验的人员维修洗衣机可能会导致人身伤害或设备严重故障。请联系您当地的维修服务中心。应始终坚持使用原厂备件。

1.2

安装

本机非常沉重。搬动时应多加小心。

拆除本机的包装时，请检查洗衣机是否有任何损坏。如有任何疑问，请勿使用，并联系维修服务中心。

使用洗衣机之前，必须拆除所有包装材料和运输螺栓。否则，本产品和其他财物可能会严重受损。请参阅本用户手册的相关章节。

洗衣机安装完毕后，检查并确认进水管和排水管没有被洗衣机压住，且工作台面不挤压电源线。

如果将本机摆放在铺有地毯的地板上，请适当调整底脚，以便空气能够自由流通。

安装完毕后，始终要确保水管及水管连接处没有漏水现象。

安装本机所需的水管敷设工作应由合格的水管工人完成。

安装本机所需的电气工作应交由合格的电工完成。

Page 78

www.electrolux.com

1.3

使用

本机专为家庭使用而设计。除了专门设计的用途外，不得将本机用于其他用途。

仅洗涤适宜机洗的衣物。请遵循每件衣服标签上的洗涤说明。

不得在本机内放入过量衣物。请参阅本用户手册的相关章节。

开始洗衣前，确保已掏空所有衣袋、扣紧纽扣并拉好拉链。避免洗涤有磨损或破损的物品，并在洗衣前处理颜料、油墨、锈迹及草叶等污渍。带钢圈的胸罩不得机洗。

接触过挥发性石油产品的衣物不得机洗。如果使用了挥发性的清洗液，那么一定要注意确保先除去衣物上的清洗液，然后再放入洗衣机中。

从电源插座上拔下插头时，切勿拽拉电源线；始终应用手握住插头。

如果电源线、控制面板、工作台面或底座发生损坏而露出洗衣机内部，请勿使用洗衣机。

由于某些体积庞大的羽绒被褥应放入大型商用洗衣干衣机内进行洗涤/烘干，因此使用家用洗衣（干衣）机洗涤/ 干燥此类物品前，请向产品制造商咨询相关情况。

用户应始终检查并确认没有将气体打火机（一次性或其他类型的打火机）遗留在衣服内。

切勿烘干接触过干洗液等化学制品的衣物。这些物质具有挥发性，可能会引起爆炸。只可烘干经过水洗或需要风干的衣物。

在干衣期间，不得将塑料材质的洗涤剂投放盒留在洗衣筒内，因为这类塑料无法承受加热。如果希望不间断地完成从洗衣到干衣的整个过程，应使用常规的洗涤剂投放抽屉盒。

小心！

干衣程序结束之前切勿停止洗衣干衣机，除非快速将所有衣物取出并摊开散热。

不要在洗衣干衣机中使用干洗溶剂干洗衣物。另外，不要在干衣过程中使用衣物增亮产品。

为了将洗衣干衣机的火灾风险降至最低，应注意以下事项：

植物油或食用油沾污或浸湿过的衣物会有引发火灾的危险，不应放入洗衣干衣机内。油料浸染过的衣物可能会自燃，接触洗衣干衣机这类热源时尤其如此。随着衣物温度的升高，油料将发生氧化并产生热量。如果这些热量无法散发，衣物达到足够温度便会起火。将油料浸染的衣物堆叠或存放在一起，可能会阻止热量散发，并因此产生火灾危险。

如果不可避免要将含有植物油或食用油或者沾有护发产品的衣物放入洗衣干衣机内，应先在添加了额外洗涤剂的热水中洗涤这些衣物，这样可以降低（但并不能消除）起火危险。洗衣干衣机的“冷却”过程用于降低衣物的温度。衣物温度较高时，不应从洗衣干衣机中取出，也不应堆叠在一起。

洗涤前曾用汽油、干洗溶剂或其他易燃易爆物质清洁、清洗、浸湿或沾污过的衣物，不应放入洗衣干衣机内。

家庭环境中常用的高度易燃物品包括：丙酮、变性酒精、汽油、煤油、去油污剂（部分品牌）、松节油、蜡以及除蜡剂。

含有泡沫橡胶（也称乳胶棉）或类似纹理橡胶的面料不应在洗衣干衣机中使用加热设置进行干燥。

泡沫橡胶面料受热后可能会自燃起火。

不应在洗衣干衣机内使用衣物柔顺剂或类似产品来消除静电，除非衣物柔顺剂或类似产品的制造商特别推荐这样做。

包含金属加固物的内衣不应放入洗衣干衣机内。

Page 79

简体中文 79

如果干衣过程中金属加固物发生松动，可能会损坏洗衣干衣机。有条件的话，可以使用晾衣架晾晒此类物品。

塑料物品（如淋浴帽或婴儿的防水餐巾布）不应放入洗衣干衣机内。

1.4

儿童安全

除非有适当的监督指导，否则本洗衣机不供儿童或体弱多病者使用。

应对儿童加以照看，确保他们不会玩耍洗衣机。

包装材料组件（如塑料薄膜、聚苯乙烯泡沫）可能危及儿童安全 - 存在窒息危险！请妥善将其放在儿童无法触及的地方。

将所有洗涤剂放在儿童无法触及的安全地方。

确保儿童或宠物不会爬入滚筒。

1.5

儿童安全装置

启用此装置时，机门无法关闭。这样可以防止儿童或宠物锁在洗衣机内。

要启用此装置，请顺时针旋转（无需按动）机门内侧的按钮，直到按钮上的凹槽转至水平位置。如有必要，可借助硬币。

要禁用此装置以便可以关闭机门，请逆时针旋转该按钮，直到按钮上的凹槽转至垂直位置。

Page 80

www.electrolux.com

产品图解

工作台面

洗涤剂/柔顺剂投放格

控制面板

机门拉手

洗衣机门水平调整脚（前端）

3 2

电源线

进水软管

排水软管

水管夹

运输螺栓水平调整脚（后端）

附件

塑料盖

机门锁钮

铭牌

排水泵过滤器

用于在卸下运输螺栓后堵住机箱背部的孔口。

塑料软管导向套

用于将排水管连接在水槽边缘。

Page 81

控制面板

简体中文 81

1 2 86 712 9 103

程序选择旋钮

脱水选择触控按钮

温度触控按钮

时间调整触控按钮

预约触控按钮

显示屏

3.1

程序选择旋钮

旋转此旋钮设定洗衣程序。洗衣机将针对选定的程序建议洗衣温度，并自动选择脱水速度值。

选择旋钮可以顺时针或逆时针旋转。

位置 “ ” 将重置程序/关闭洗衣机。

洗衣程序结束后，务必将选择旋钮旋至“ ” 位置，关闭洗衣机。

4 5

干衣程度触控按钮

干衣时间触控按钮

预洗触控按钮

加强漂洗触控按钮

启动/暂停触控按钮

儿童安全锁功能

3.2

脱水选择触控按钮

如果希望使用不同于洗衣机建议的转速为衣物脱水，请反复按此触控按钮加快或减慢脱水转速。

不脱水

“不脱水”选项将取消所有脱水阶段并增加漂洗次数。

延迟脱水

选择此选项时，将不排空最后一次漂洗时的水，并且滚筒会定时旋转以防止衣物褶皱。

机门仍将保持锁定，以提醒您必须排空滚筒内的水。

机门将保持锁定并且滚筒内有水。要继续洗衣程序，必须按（启动/暂停）。

Page 82

www.electrolux.com

3.3

温度触控按钮

如果希望使用不同于洗衣机建议的温度洗涤衣物，请多次按该按钮升高或降低洗衣温度（符号“ ” 代表冷水洗涤）。

3.4

时间调整触控按钮

使用此选项可缩短洗衣时间。

反复按此按钮可缩短或返回默认的洗衣时间。

根据所挑选的洗涤时间,此项功能将调节冲洗的次数。

3.5

预约触控按钮

此选项可以将程序的启动时间向后推迟 30、60或 90 分钟，之后可按小时推迟 2 至 20 小时。

显示屏上将指示选择的预约时间。结束时间将相应增加，以体现您选择的预约时间。

此选项必须在设定好程序之后、按下启动/暂停按钮之前选择。

如果要在延时期间向洗衣机内添加衣物，请按下启动/暂停触控按钮，将洗衣机置于暂停模式。添加衣物，关闭洗衣机门，然后再次按启动/暂停按钮。

您可以随时取消预约时间：反复按预约触控按钮，直到显示屏显示预约时间为“ ”，然后按启动/暂停触控按钮。

3.6

显示屏

E F

数字值；将指示：

–

工作循环时间。

–

预约时间。

–

报警代码。请参见“故障诊断”一章了解相关代码的说明。

Time Manager 的时控级别

洗衣状态图标

干衣状态图标

干衣程度图标门锁图标

–

图标亮起时，无法打开机门。

–

图标熄灭时，可以打开机门。

儿童安全锁图标

预约图标

Page 83

3.7

干衣程度

按此触控按钮可设定衣物的干衣程度。显示屏将显示设定的干衣程度的名称。

: Extra dry (特干) : Cupboard dry (晾干) : Iron dry (熨干)

（有关干衣程度选项的指南，参见第 87 页）

干衣程度设置以选定的洗衣程序为依据。

显示屏上的时间值是指洗衣加干衣过程的持续之和，有可能还包含脱水后的衣物分离过程，按照默认衣物量计算得出。

在洗涤程序结束时，洗衣机会运行约 10 分钟的抗折皱阶段。在这段时间，洗衣机的屏幕上会显示剩余洗涤时间为“ ”分钟，而且机门会被锁上。

3.9

预洗触控按钮

如果希望在开始主洗之前预洗衣物，请选择此选项。此选项适合洗涤脏污程度严重的衣物。

此选项的标志将亮起。

当设定此功能时，请将洗涤剂放入 “ ” 投放格中。（参见第 91-92 页）

此功能将延长程序的持续时间。

3.10

加强漂洗触控按钮

此选项建议用于对洗涤剂过敏的人群以及水质很软的地区。

按此按钮将向洗衣程序中添加漂洗阶段。

此选项的标志将亮起。

3.11

启动/暂停触控按钮

简体中文 83

3.8

干衣时间

如果希望运行定时干衣程序，请按此触控按钮调节干衣时间，直到显示屏显示根据您要干燥的衣物类型所需的干衣时间。

允许的最大定时干衣值将依选定的洗衣程序而有所变化。

最终的时间值是洗衣和干衣过程的持续时间之和（洗衣 + 脱离＝ + 干衣）。

在洗涤程序结束时，洗衣机会运行约 10 分钟的抗折皱阶段。在这段时间，洗衣机的屏幕上会显示剩余洗涤时间为“ ”分钟，而且机门会被锁上。

要启动选定的程序，请按启动/暂停。

要中途停止正在运行的程序，请按启动/暂停使洗衣机暂停运行。

要重新启动已暂停的程序，请再次按“启动/暂停”。

如果选择了预约，按启动/暂停按钮之后，洗衣机将开始倒计时。

Page 84

www.electrolux.com

3.12

蜂鸣器响起

蜂鸣器将在以下情况下响起：

程序已完成。洗衣机发生故障。

如果您想禁用蜂鸣器声响（洗衣机故障时除外），请同时按 “

Dryness

钮并保持 3 秒钟，待听到蜂鸣声 , 蜂鸣声时即告成功。

要恢复默认配置，请同时按这两个触控按钮并保持 3 秒钟，等待洗衣机发出蜂鸣声即可。

”和“

Rinse+

”触控按

Page 85

3.13

程序 + 选项

简体中文 85

程序；温度

Cottons / 4)

(棉质织物)

90 °C

;

至

Mixed (

混合织物

60 °C

);

至

Delicates (

纤幼织物

40 °C

);

至

Quick 18 (

分钟快洗

);

30 °C

Spin (

脱水

)

Rinse (

漂洗

)

Energy Saver (

节能洗

);

60 °C

40 °C

衣物类型；最大衣物量

脏污程度严重的白色和彩色棉质织物；

最大衣物量对于以下型号对于以下型号

(

如果组合使用干衣选项，请将衣物

量

;

EWW12842: 8 千克

EWW12742: 7

8 减至 6 千克, 7 减至 5 千克).

千克

脏污程度一般的化纤或混合面料织物；最大衣物量 4 千克（如果组合使用干衣选项，请将衣物量减至 3 千克）

脏污程度一般的精致织物，如丙烯酸织物、纤维胶、聚酯类衣物；最大衣物量 4 千克

化纤及混合面料织物。脏污程度较轻及需要清洁除味的衣物；最大衣物量 1.5 千克

对衣物脱水并排空滚筒中的水；

最大衣物量对于以下型号对于以下型号

(

如果组合使用干衣选项，请将衣物

量

;

EWW12842: 8 千克

EWW12742: 7

8 减至 6 千克, 7 减至 5 千克).

千克

漂洗衣物并进行脱水；

最大衣物量对于以下型号对于以下型号

(

如果组合使用干衣选项，请将衣物

量

;

EWW12842: 8 千克

EWW12742: 7

8 减至 6 千克, 7 减至 5 千克).

千克

脏污程度一般的白色和不褪色棉质衣物。设定此程序可达到良好洗涤效果并降低能耗。洗衣程序的时间将延长；

最大衣物量对于以下型号对于以下型号

(

如果组合使用干衣选项，请将衣物

量

;

EWW12842: 8 千克

EWW12742: 7

8 减至 6 千克, 7 减至 5 千克).

千克

程序说明可组合使用的选项

- 主洗

- 漂洗

- 长时脱水

- 干衣

（组合使用干衣选项时

- 主洗

- 漂洗

- 短时脱水

- 干衣

（组合使用干衣选项时

- 主洗

- 漂洗

Spin: (400

至

1200 rpm, , )/

/ / / / /

(

)

特干, 晾干,

熨干

)

Spin: (400

至

1200 rpm, , )/

/ / / / /

)

( 熨干)

Spin: (400

至

1200 rpm, , )/

- 短时脱水

/ / /

- 主洗

- 漂洗

Spin: (400

至

800 rpm, , )/

- 短时脱水

- 排水

- 脱水阶段

- 干衣

（组合使用干衣选项时

使用柔顺

剂进行三次漂洗脱水阶段

- 干衣

（组合使用干衣选项时)

- 主洗

- 漂洗

- 长时脱水

- 干衣

（组合使用干衣选项时)

Spin: (400

至

1200 rpm, )/

/ /

(

)

特干, 晾干,

熨干

)

Spin: (400

至

1200 rpm, , )/

/ /

(

特干, 晾干,

熨干

)

Spin: (400

至

1200 rpm, , )/

/ / / / /

(

特干, 晾干,

熨干

)

Page 86

www.electrolux.com

程序；温度

Drying Cottons

(棉

质烘干)

Drying Mixed

(混

合烘干)

Wool (羊毛);

至

40 °C

Heavy Duty (

强力洗

);

至

90 °C 40 °C

衣物类型；最大衣物量

适用于棉质衣物的干衣

程序说明

干衣

程序；

最大衣物量对于以下型号

6 千克

对于以下型号

千克

适用于化纤或混合面料织

;

EWW12842:

EWW12742:

干衣物的干衣程序；最大衣物量 3 千克。

针对化纤或混合面料织物的蒸汽清新程序。此过程可除皱除味，使衣物清新；最大衣物量 2 千克（如果组合使用干衣选项，请

- 主洗

- 漂洗

- 短时脱水

- 干衣

（组合使用干衣选项时

将衣物量减至 1 千克）

脏污程度严重的衣物； - 主洗

最大衣物量对于以下型号

8 千克

对于以下型号

千克

(

如果组合使用干衣选项，

请将衣物量

7 减至 5 千克).

;

EWW12842:

EWW12742:

8 减至 6 千克,

- 漂洗

- 短时脱水

可组合使用的选项

/ /

(

熨干

/ /

( 熨干)

Spin: (400

至

1200 rpm, ,

) /

/ /

)

Spin: (400

至

1200 rpm, ,

) /

/ / /

(

熨干

特干, 晾干,

)

特干, 晾干,

)

不要选择低于洗衣机建议的脱水速度，以免干衣时间过长，从而达到节能目的。任何情况下，只有选择了

干衣程序之后，才能减慢脱水速度。

满负荷洗涤脏污程度一般的棉质衣物时，建议使用贴有节能节水能效标签的节能洗程序，并选择 60°C

的温度选项。

纯羊毛标志认证

本机的羊毛洗涤程序已获得国际羊毛局的批准认证，可用于洗涤可机洗羊毛产品，但切记要按照衣物标签及本洗衣机制造商提供的指导说明洗涤羊毛产品。

M1354

Page 87

3.14

干衣程度选项指南

干衣程度织物类型衣物量

特干对于毛巾面料较

为理想

晾干

适合无需熨烫即可存放的衣物

熨干适合需要熨烫的衣物

3.15

干衣时间选项指南

棉麻织物（浴衣、浴巾等）。

化纤和混合面料织物（套衫、上衣、内衣、家用亚麻制品）

棉麻织物（被单、桌布、衬衫等）

对于以下型号

6 千克

对于以下型号

6 千克

对于以下型号

最多 3 千克。

对于以下型号

6 千克

对于以下型号

简体中文 87

EWW12842:

EWW12742:

千克

EWW12842:

EWW12742:

千克

EWW12842:

EWW12742:

千克

织物类型

棉麻织物（浴衣、浴巾等）。

化纤或混合面料织物（套衫、上衣、内衣、家用亚麻制品等）。

羊毛织物和可手洗羊毛织物。

对于以下型号

6 千克

对于以下型号

千克

对于以下型号

5 千克

对于以下型号

千克

衣物量

（千克）

EWW12842:

EWW12742:

EWW12842:

EWW12742:

脱水速度

（转/分钟）

1200

建议时间（分钟）

240 - 250

120 - 180

60 - 120

120 - 180

1 1200 120

Page 88

www.electrolux.com

3.16

3.17

首次使用前

干衣过程的持续时间

干衣时间的长短取决于：

最终脱水速度；

需要的干衣程度（特干、晾干或熨干）；

衣物类型；

衣物量。

纤维残留物

在烘干带绒毛织物（如新毛巾）后，建议运行一次漂洗程序，以确保任何可能留在筒内的残留物完全清除，而不会沾到之后要烘干的衣物上。每次干衣过程结束

后，应清理排水泵过滤器。请参阅第 10 节的保养和清洁内容。

确保电气和水路连接符合安装说明。

向洗涤剂投放格内加入 2 升水用于主洗阶段。此操作将启动排水系统。

3.18

附加烘干

如果干衣程序结束时，衣物仍然很潮湿，可另外设置短时干衣过程。

洗衣干衣过程的最后阶段将不会加热（冷却过程）。这样可以确保衣物在程序停止时温度较低。

警告！

为防止衣物起皱或缩水，需避免过度烘干。

洗衣机内不添加衣物，选择棉质织

物程序并将温度设定为 90 去除制造过程中内筒和外筒上的残留物。将 1/2 份量的洗涤剂倒入投放抽屉盒中，然后启动洗衣机。

°C

，以

*对于以下型号: EWW12842*对于以下型号: EWW12842 *对于以下型号: EWW12842*对于以下型号: EWW12842

Page 89

日常使用 - 洗衣

将电源插头插入电源插座。打开水龙头。

5.1

四步使用入门指南

步骤 1 - 设定洗衣程序

简体中文 89

将程序选择旋钮旋转至需要的程序。

选择旋钮可以顺时针或逆时针旋转。

一旦选择了某个洗衣程序，选定的程序将在整个洗衣期间保持原位。

显示屏将显示 Time Manager 的时控级别、程序持续时间以及程序各个阶段的指示标志。

如果希望使用不同于洗衣机建议的脱水速度和温度洗涤衣物，

请反复按脱水“ ”和温度“ ”触控按钮更改脱水速度和温度。

如果希望使用特殊功能洗涤衣物，根据需要按相应的选项触控按钮。

根据选定的洗衣程序的不同，可以组合使用各种不同的功能。

如果希望缩短洗衣时间，反复按

“时间调整 ”触控按钮缩短洗衣时间。

如果希望预约洗衣程序，按预约触控按钮选择洗衣机的预约时间。

按下这些触控按钮时，对应的指示灯将亮起。再次按下，指示灯将熄灭。

Page 90

www.electrolux.com

步骤 2 - 放入衣物

重要信息！

请确保要洗的衣物里面没有任何金属物体（如发夹、安全别针、大头针等）。

请确保棉纤收集器与棉质衣物分开洗涤。

扣上枕套，关上拉链、钩子和扣子。系紧任何带子或长绳子。

在洗衣袋中洗涤胸罩、连裤袜和其他精细织物，您可以在超市购买洗衣袋。

确保门封和机门之间没有夹住

任何衣物。

关闭机门。

步骤 3 - 使用洗涤剂和洗涤助剂

洗涤剂投放抽屉盒

对于以下型号：EWW12842

小心地向外拉动机门拉手，打开

机门。

检查并取出可能落入折边处的物件（如果有的话）。

将衣物放入滚筒内，每次放入一件，并尽量将衣物抖开。

对于以下型号：EWW12742

Page 91

简体中文 91

POSITION USING

POWDER DETERGENT

洗涤剂投放抽屉盒分为三个投放格。

主洗投放格

此投放格用于投放所有洗衣程序使用的洗涤剂。

洗涤剂挡板

用于投放粉状或液体洗涤剂的挡板。

预洗投放格

此投放格仅用于在选择预洗程序时投放洗涤剂。

柔顺剂投放格

此投放格用于投放衣物柔顺剂和上浆剂。

粉状或液体洗涤剂。

对于以下型号：EWW12842

对于以下型号：EWW12742

位置向下：适

合投放液体洗

涤剂。

位置向上：适

合投放粉状洗

涤剂（出厂设

置）。

位置向下：适

合投放液体洗

涤剂。

位置向上：适

合投放粉状洗

涤剂（出厂设

置）。

使用液体洗涤剂时：

请勿使用胶状或粘稠的液体洗

涤剂。

投放的液体洗涤剂不得超过最

大液位线。请勿设定预洗阶段。

请勿设定预约功能。

量取适量的洗涤剂和衣物柔顺剂；

Page 92

www.electrolux.com

拉出洗涤剂投放抽屉盒，直到拉不动为止。

*对于以下型号: EWW12842*对于以下型号: EWW12842

视需要量取适量洗涤剂，倒入主洗投放格 ( ) 中。

如果要运行“预洗”阶段，请将洗涤剂倒入标有的投放格中。

如果需要，可将衣物柔顺剂倒入标有的投放格中（用量不得超过抽屉盒的最大标记 “MAX”）。

步骤 4 - 启动程序

要启动程序，请按启动/暂停( ) 触控按钮，对应的指示灯将停止闪烁，显示屏上将显示默认的程序持续时间。

程序启动约 15 分钟后：

洗衣机将根据衣物类型和衣物量自动调整选定的程序持续时间。

建议使用浓缩织物柔软剂时先用水稀释柔软剂。

*对于以下型号:

轻轻关上抽屉盒。

在洗涤程序完成后，洗涤剂、织物柔软剂和水可能会沉积在洗涤剂料盒里。建议经常清洗洗涤剂料盒，以清除沉积物。

显示屏将显示调整后的程序持续时间。

EWW12842*对于以下型号: EWW12842

注意！

如果您在洗衣机运行期间将程序选择旋钮旋转至其他程序，红色的启动/暂停指示灯将闪烁 3 次，显示屏上将显示消息“ ”，提示选择错误。此时洗衣机不会执行新选定的程序。

5.2

中断程序

要暂停程序，请按启动/暂停按钮。

对应的标志将开始闪烁。

再次按启动/暂停触控按钮。程序将

继续运行。

5.3

更改程序

要更改正在运行的程序，只能关闭洗衣机电源。

将程序选择旋钮旋转至“ ” 位置，取消程序并关闭洗衣机。

将程序选择旋钮旋转至新的程序位置，设定新的选项，然后再次按“启动/暂停”触控按钮。

在此期间，洗衣机不会排水。

Page 93

简体中文 93

5.4

更改选项

程序启动后，只能更改部分选项。

按启动/暂停触控按钮。对应的标志将开始闪烁。

更改选项。再次按启动/暂停触控按钮。程序将

继续运行。

5.5

打开机门

洗衣程序或预约功能运行时，机门将保持紧锁状态，同时显示屏显示“ ” 标志。

首先按启动/暂停触控按钮，将洗衣机设为“PAUSE”（暂停）状态。待门锁标志“ ”熄灭后，即可将机门打开。

如果门锁标志“ ”没有消失，表示洗衣机已经在加热，并且水位高出机门底边，或者滚筒正在转动。这种情况下，机门将无法打开。

如果无法打开机门，但又需要将其打开，则必须将程序选择旋钮旋至“ ”位置，关闭洗衣机。大约 5 分钟后，即可打开机门。

小心！

注意水位和水温。

5.6

程序结束

洗衣机将自动停止运行。

提示声将响起。

显示屏将显示“ ”。

启动/暂停触控按钮的标志将熄灭。

门锁标志“ ”将熄灭。

将衣物从洗衣机内取出。确保滚筒已完全清空。

保持机门微开，以免滋生霉菌和产生异味。

关闭水龙头。

在洗涤程序结束时，洗涤剩余时间可突然从 7 分钟或更短时间缩短至 0 分钟，这是因为在自动感应衣服容量时所预估的总洗涤时间过长。在某些情况下（负荷完美平衡），在自动感应衣服容量之后，洗涤时间可能会短于预估时间。这是机器的正常工作，因此不必担心，因其并不会影响洗涤效果。

5.7

洗衣程序已完成，但滚筒内仍然有水

滚筒将定时转动，以防止衣物起皱。

门锁标志“ ”将亮起。机门保持紧锁状态。

您必须将水排空才能打开机门。

要进行排水：

设定“脱水”程序。如有必要，可降低脱水速度。

按启动/暂停触控按钮。洗衣机将排出滚筒内的水并进行脱水。

程序结束时，门锁标志 “ ”将熄灭，这时可以打开机门。

将程序选择旋钮旋转至“ ” 位置，停用洗衣机。

5.8

待机模式

洗衣程序结束 5 分钟后，如果未关闭洗衣机，节能功能将会开启。

当洗衣机处于待机模式时，节能功能可以降低能耗。

所有标志将熄灭，同时显示屏将关闭。

启动/暂停触控按钮的标志将缓缓闪烁。

按动其中一个触控按钮可停止节能状态。

Page 94

www.electrolux.com

5.9

儿童安全锁功能

本机提供儿童安全锁功能，可以在洗衣机无人看管时保持机门关闭，从而不必担心洗衣机对儿童造成伤害或本身发生损坏。

请在选定需要的洗衣程序之后、按启动/暂停触控按钮之前设定此选项。

即使已切断洗衣机电源，此功能仍会保持启用状态。

日常使用 - 洗衣和干衣

6.1

不间断的洗衣干衣程序

按电源开/关按钮启动洗衣机。

将衣物放入滚筒内，每次放入一件。

将洗涤剂和洗涤助剂放入适当的投放格内。

选择洗衣程序 + 干衣选项。

视需要更改可用的选项。

对于“不间断”洗涤程序，请不要超过最大负荷洗涤容量，这是必要的。（请参见第 87 页）

6.2

洗衣和自动干衣

按，直到显示屏显示某个干衣程度标志。（参见第 3.14 节）

显示屏将显示标志。显示屏上的时间值是指洗衣加干衣过程的持续之和，有可能还包含脱水后的衣物分离过程，按照默认衣物量计算得出。

为获得最佳的干衣效果，洗衣干衣机将不允许设定低于最低要求转速的脱水速度。

按启动程序。

在显示屏上，选定干衣程度的标志将一直点亮。门锁标志“ ”亮起。

设定儿童安全锁选项：

要启用此功能，请同时按 “Dry Time”和“Dryness” 触控按钮，直到显示屏上显示“ ”符号。

要停用此功能，请同时按 “Dry Time”和“Dryness” 触控按钮，直到“ ”符号熄灭。

在干衣过程的最后几分钟内，洗衣干衣机将对衣物进行防起皱和冷却处理。

6.3

洗衣和定时干衣

按可设定干衣时间值。反复按可增加干衣时间。

“ ” 标志出现在显示屏上。

显示屏将显示设定的干衣时间值，例如：。

几秒钟后，显示屏将显示最终的时间值，例如：，该值表示洗衣和干衣过程的持续时间之和（洗衣 + 脱离＝ + 干衣）。

按启动程序。

为获得最佳的干衣效果，洗衣干衣机将不允许设定低于最低要求转速的脱水速度。

“ ”标志出现在屏幕上。机门将锁定。

6.4

当烘干程序结束时

洗衣机将会发出声音信号。

洗衣机的屏幕上将显示剩余时间

为“ ”分钟。

Page 95

简体中文 95

指示灯“ ”（烘干图标）仍

闪烁。

门锁指示灯 ( ) 仍亮起。

洗衣机会运行约 10 分钟的抗折

皱阶段。

抗折皱阶段完成后：

门锁指示灯 ( ) 会熄灭。

日常使用 - 干衣

警告！确保水龙头已打开，排水软管已放在水槽内或与排水管道相连。

按电源开/关启动洗衣机。

将衣物放入滚筒内，每次放入一件。选择干衣程序。

显示屏上将显示默认的干衣程度。

自动干衣程度：

按直到显示屏显示需要的干衣程度。（参见第 3.14 节）

部分干衣程度选项不可用于某些干衣程序。

如果干衣时间仅设定为 15 分钟，洗衣干衣机将仅运行冷却阶段。

显示屏将根据默认衣物量显示一个时间值。如果您的衣物量多于或少于默认衣物量，洗衣干衣机将在干衣期间自动调整时间值。

按启动程序。显示屏将显示机门锁定标志“ ”。

干衣标志“ ”将开始闪烁。

指示灯“ ”（烘干图标）会

停止闪烁。

若要在抗折皱阶段打开机门，或中断抗折皱阶段，请按下（开始/暂停）按钮，或将程序旋钮转到任一程序位置。

按启动程序。

干衣标志“ ”将开始闪烁。显示屏将显示机门锁定标志 “ ”。

7.1

当烘干程序结束时

洗衣机将会发出声音信号。

洗衣机的屏幕上将显示剩余时间

为“ ”分钟。

指示灯“ ”（烘干图标）仍

闪烁。

门锁指示灯 ( ) 仍亮起。

洗衣机会运行约 10 分钟的抗折

皱阶段。

抗折皱阶段完成后：

门锁指示灯 ( ) 会熄灭。

指示灯“ ”（烘干图标）会

停止闪烁。

若要在抗折皱阶段打开机门，或中断抗折皱阶段，请按下（开始/暂停）按钮，或将程序旋钮转到任一程序位置。

干衣时间：

反复按设定时间值。（参见第 3.15 节）

Page 96

www.electrolux.com

洗衣提示

8.1

对衣物进行分类

请遵循每件服装标签上的洗衣代码符号以及制造商的洗涤说明。对衣物进行以下分类：白色织物、彩色织物、化纤织物、纤幼织物、羊毛织物。

8.2

温度

脏污程度一般的白色棉麻类织物（如茶巾、毛巾、

90°C

桌布、床单等）。

脏污程度一般且不褪色的棉麻或化纤类衣物（如衬

60°C

衫、睡袍、睡衣等）或者

50°C

脏污程度较轻的白色棉质

40°C

衣物（如内衣裤）。

精致织物（如网眼窗帘），混合面料衣物（包括化

30°C

纤衣物）以及带“纯新羊

冷水

毛、可机洗、不缩水”标签的羊毛衣物。

8.4

最大衣物量

程序表部分给出了建议的最大洗衣量。基本原则如下：

棉麻织物：

化纤织物：

精致织物和羊毛织物：

按最大衣物量洗涤可以使水和能源得到高效利用。对于脏污程度严重的衣物，应适当减少衣物量。

8.5

去除污渍

只靠水和洗涤剂可能无法去除顽固污渍。因此在开始洗衣前，建议预先对顽固污渍进行处理。

血渍：使用冷水处理新沾染的血渍。对于干掉的血渍，先将衣物放入溶有专用洗涤剂的水中浸泡一晚，然后再用肥皂和水搓洗。

装满滚筒，但不能塞得太满；

不超过滚筒容量的一半；

不超过滚筒容量的三分之一。

8.3 放入衣物之前

切勿将白色与彩色衣物一同洗涤。白色衣物可能会在洗衣过程丧失洁白度。

新的彩色衣物在初次洗涤时可能会掉色，因此第一次应单独分开洗涤。

确保衣物内没有留下任何金属物件（如发夹、别针、饰针）。

扣好枕套、拉紧拉链，扣合钩扣和按扣。系好所有腰带或长带子。

开始洗衣之前，先祛除顽固污渍。

可用专用洗涤剂或膏状洗涤剂擦洗特别脏污的部位。应小心谨慎地处理窗帘。可取下钩子或者将它们系好后放入洗衣袋或洗衣网内。

油性颜料：先用轻油去污剂浸湿，再将衣物平放在软布上，然后轻轻擦拭污渍；进行多次处理。

干燥的油污：先用松节油浸湿，再将衣物平放在柔软表面，然后用指尖和棉布轻轻擦拭污渍。

锈迹：在热水中溶解草酸，或者在冷水中使用除锈产品。处理早先出现的锈迹时应多加小心，因为此时衣物的纤维素结构已被破坏，所以比较容易破洞。

霉斑：用漂白剂处理，然后充分漂洗（仅限白色和不褪色衣物）。

草渍：用肥皂轻轻擦洗，然后用漂白剂处理（仅限白色和不褪色衣物）。

圆珠笔迹和胶水：先用丙酮溶液(*) 浸湿，再将衣物平放在软布上，然后轻轻擦拭污渍。

Page 97

简体中文 97

唇膏：按上述方法用丙酮溶液

(*) 浸湿，然后用甲基化酒精进行处理。用漂白剂去除白色织物上残留的任何痕迹。

红酒：在溶有洗涤剂的水中浸泡，漂洗后用醋酸或柠檬酸进行处理，然后漂洗干净。用漂白剂处理所有残留痕迹。

墨水：根据墨水类型的不同，先用丙酮溶液 (*) 浸泡衣物，然后再用醋酸浸泡；用漂白剂处理白色衣物上残留的任何痕迹，然后彻底漂洗干净。

焦油污渍：先用去污剂、甲基化酒精或轻质汽油进行处理，然后用膏状洗涤剂擦洗。

(*) 不要对人造丝织物使用丙酮。

8.6

洗涤剂和洗涤助剂

选择合适的洗涤剂并采用正确的用量，不仅能得到良好的洗涤效果，还可避免浪费，保护环境。

虽然洗涤剂含有的物质可生物降解，但如果使用过量，也会破坏脆弱的生态平衡。

洗涤剂的选择取决于织物类型（纤幼织物、羊毛、棉质织物等）、颜色、洗涤温度及脏污程度。

本机应仅使用前开门式洗衣机专用的低泡沫洗涤剂：

适合所有类型织物的粉状洗涤剂，

适合精致织物（最高温度 60°C）和羊毛织物的粉状洗涤剂，

适合所有类型织物的液体洗涤剂（最好用于不超过 60 °C 的低温洗衣程序）或羊毛织物专用液体洗涤剂。

开始洗衣程序之前，必须将洗涤剂和洗涤助剂放入洗涤剂投放抽屉盒相应的投放格内。

在开启洗衣程序之前，先将液体洗涤剂倒入标有“ ”的洗涤剂投放抽屉格内。

如果使用浓缩型粉状或液体洗涤剂，必须选择不含预洗阶段的洗衣程序。

衣物柔顺剂或上浆剂必须在开始洗衣程序前倒入标有“ ”的投放格内。

请遵循产品制造商建议的用量，不要超过洗涤剂投放抽屉盒上标记的最大用量。

不要将用于预处理污渍的产品（如 Preen）喷洒在洗衣机上或其附近，因为这样会使塑性材料受到破坏，缩短使用寿命。

8.7

洗涤剂的用量

洗涤剂的种类和用量取决于织物的类型、衣物量、脏污程度和用水的硬度。

水质软硬程度是按所谓的“硬度” 进行区分的。

有关您当地水质硬度的信息，可以咨询相关供水公司或当地主管部门。

请遵循产品制造商的用量说明。

洗衣粉用量不足会导致：

洗涤的衣物变灰，衣物上留有油渍。

洗衣粉用量过多会导致：

易起泡沫，降低洗涤效果，漂洗不干净。

Page 98

www.electrolux.com

在以下情况下，应减少洗涤剂用量：

洗涤的衣物量较少，衣物的脏污程度较轻，洗衣期间会产生大量泡沫。

国际洗衣代码符号

织物标签上会带有以下符号，以帮助您选择最佳的衣物护理方式。

强力洗

最高洗涤

温度

轻柔洗

漂白

熨烫

干洗

干衣平摊干燥滚筒干燥不可滚筒干燥

高温熨烫最高

可用所有溶剂

进行干洗

最高洗涤

温度

95 °C

200 °C

60 °C

冷水漂白不可漂白

最高洗涤

40 °C

温度

中温熨烫最高

150 °C

可用四氯乙烯、汽油、纯酒精、 R 111 和 R 113

进行干洗

置于衣架上悬挂干燥

最高洗涤

温度

低温熨烫最高

可用汽油、纯酒

精和 R 113 进行

30 °C

110 °C

干洗

手洗

高温

低温

不可洗

不可熨烫

不可干洗

Page 99

10.

保养和清洁

简体中文 99

警告！

在进行任何清理或维护工作之前，必须断开洗衣机与电源的连接。

10.1

外部清洁

仅使用肥皂和温水清洁洗衣机。请擦干所有表面。

小心！

不要使用酒精、溶剂或化学制品。

10.2

除垢

日常使用的水中通常含有石灰。因此最好定期在洗衣机内使用水软化粉剂。

此项工作应与洗衣分开进行，并应遵照水软化粉剂制造商的使用说明。

这将有助于防止形成石灰质沉积物。

10.3

每次洗衣后

将机门敞开一会。这样做有助于防止洗衣机内部发霉和产生异味。在洗衣后将机门敞开还有利于保持门封的密封性。

10.5

清洁投放抽屉盒

洗衣粉和洗涤助剂投放抽屉盒应定期清洁。

向下按压卡钩并向外拉出，取下抽屉盒。在水龙头下冲洗抽屉盒内部，清除积聚的任何洗衣粉。

*对于以下型号: EWW12842*对于以下型号: EWW12842

*对于以下型号:

为了便于清洁，应拆下洗涤助剂投放格的上部。

EWW12842*对于以下型号: EWW12842

10.4

维护洗涤

使用低温洗涤时，滚筒内部可能会存积一些残留物。

我们建议定期进行维护洗涤。

要进行维护洗涤：

应清空滚筒内的衣物。

选择温度最高的棉质织物洗衣程序。

使用正常用量的洗涤剂，并且必须是生物性粉状洗涤剂。

*对于以下型号: EWW12842*对于以下型号: EWW12842

Page 100

100

www.electrolux.com

10.6

清洁抽屉盒的凹槽

取下抽屉盒后，使用小刷子清洁凹槽，确保去除凹槽上部和下部残留的所有洗衣粉。将抽屉盒放回原位，然后滚筒内不放衣物，空机运行一次漂洗程序。

10.7

清洁排水泵

定期检查排水泵，确保排水泵清洁。

发生以下情况时清洁排水泵：

洗衣机不排水。

滚筒无法转动。洗衣机会因为排水泵阻塞而发出

异常噪音。

显示屏将因排水故障显示报警代码。

警告！

从电源插座上拔下电源插头。

洗衣机运行时不要取下过滤器。如果洗衣机内的水是热的，不要清洁排水泵。必须待水冷却后再清洁排水泵。

要清洁排水泵：

打开排水泵门。

向下拨开挡板。

在排水泵凹槽下方放置一个容器，以收集流出的水。

按压两个拨杆并向前拉动疏水管，让水流出。
