Prezado cliente,

Leia com atenção este manual de instruções e
preste especial atenção às normas de segurança
indicadas nas primeiras páginas. Aconselhamos a
guardar este manual para consultas futuras e a
entregá-lo ao novo proprietário caso vender a
máquina.

Danos de transporte

Controle, ao desembalar, se a máquina está
danificada. Em caso de dúvidas, não a ponha em
funcionamento, mas dirija-se ao serviço de
assistência técnica.

Alguns parágrafos deste manual de instruções foram marcados com alguns símbolos que têm o
seguinte significado:

Com o triângulo de aviso e/ou através de palavras de sinalização (Atenção!, Advertência!), são
evidenciadas instruções particularmente importantes para a Sua segurança ou para o bom
funcionamento do aparelho. Por favor, cumpra-as.

As informações precedidas por este símbolo servem para completar as instruções de uso e utilização
prática da máquina.

Este símbolo indica conselhos e instruções para um emprego económico da máquina, respeitando o
ambiente.

A nossa contribuição para o ambiente:

utilizamos papel amigo do ambiente.

52

Índice

Advertências 54-55

Eliminação 55

Conselhos para a protecção do
ambiente 55

Características técnicas 56

Instalação 57-60

Dispositivos de segurança para o transporte 57
Colocação 57
Alimentação de água 58
Descarga 58
Ligação eléctrica 58
Encastre 59
Preparação e montagem da porta 59-60

Sua nova máquina de lavar roupa 61

Descrição da máquina 61

Gaveta do detergente e ficha dos programas 61

Manutenção 74

Corpo da máquina 74
Puerta 74
Gaveta do detergente 74
Filtro de descarga da água 74
Filtro do tubo de alimentação 74
Esvaziamento de emergência 75
Precauções contra o gelo 75

Anomalias de funcionamento 76-77

PORTUGUÊS

Utilização 62

Painel dos comandos 62
Descrição dos comandos 62-64
Funções 65
Informações sobre os programas 65-66
Conselhos para a lavagem 67

Escolha 67
Temperaturas 67
Antes de carregar a roupa 67
Carga máxima de roupa 67
Pesos da roupa 67
Eliminação das nódoas 67
Detergentes e aditivos 68

Quantidade de detergente a utilizar 68
Sequência das operações 69-70
Programas de lavagem 71
Programas especiais 72
Símbolos internacionais para o tratamento dos

tecidos 73

53

Advertências

Estas advertências foram previstas para a Sua segurança e a dos outros. Pedimos o favor, portanto, de as ler
com atenção antes de instalar e utilizar a máquina.

Instalação

•É preciso retirar a embalagem interior da máquina
antes de utilizá-la. Não eliminando, ou eliminando
de maneira incompleta, os dispositivos de
protecção utilizados para o transporte, podem
derivar danos para a máquina ou para os móveis.
Consultar o parágrafo relativo no manual de
utilização.

• Ao verificar-se a necessidade de uma modificação
da instalação eléctrica de casa para poder instalar
a máquina, este trabalho terá de ser efectuado por
pessoal qualificado.

• Qualquer trabalho de tipo hidráulico necessário
para a instalação terá de ser efectuado por um
técnico qualificado.

• Depois de instalada a máquina verifique que não
esteja colocada sobre o cabo de alimentação.

• Se a máquina for posicionada sobre piso com
alcatifa, controle se entre os pés de apoio e o piso
há livre circulação de ar.

Utilização

• Deixe o óculo entreaberto quando não utilizar a
máquina. Isto permite uma melhor conservação
das vedações do óculo e previne os cheiros a
mofo.

• Antes de abrir o óculo, controle sempre se a água
foi descarregada. Em caso contrário, efectue a
descarga seguindo as instruções proporcionadas
pelo manual.

• Retire sempre a ficha da tomada de corrente e
feche a torneira da água depois da utilização.

Segurança em geral

• As reparações da máquina devem ser realizadas
exclusivamente por pessoal especializado.
Reparações não idóneas podem causar graves
perigos. Para as reparações, contacte o serviço de
assistência técnica autorizado.

• Nunca retire a ficha da tomada puxando-a pelo
cabo, mas sim pegue-a pelo corpo.

• Durante a lavagem a temperaturas elevadas o
vidro do óculo aquece. Não lhe toque!

• Esta máquina é destinada a um uso doméstico.
Não a utilize para finalidades diferentes daquelas
para as quais foi projectada.

• Lave somente artigos previstos para a lavagem na
máquina. Siga as instruções indicadas na etiqueta
de cada peça.

• Não sobrecarregue a máquina. Siga as instruções
proporcionadas pelo manual.

• As moedas, os alfinetes de segurança, os
alfinetes, os parafusos, etc., esquecidos na roupa,
podem provocar graves prejuízos.

• Não ponha na máquina roupa em que foram
utilizados tira-nódoas com gasolina, álcool,
tricloretilena, etc. Tendo utilizado esses produtos
antes da lavagem, é preciso esperar que o produto
evapore, antes de introduzir as peças na máquina.

• Junte as peças de pequenas dimensões , como
peúgas, cintos, etc., numa pequena bolsa de pano,
ou numa fronha. Isto para evitar que as peças
caiam entre o cesto e o tambor.

• Utilize somente a quantidade de amaciador
indicada pelo produtor. Uma quantidade excessiva
de produto pode danificar a roupa.

54

Segurança para as crianças

• As crianças muitas vezes não reconhecem os
perigos ligados aos aparelhos eléctricos. Durante
o funcionamento da máquina é necessário vigiá­las com atenção e não as deixar brincar com o
aparelho.

• Os componentes da embalagem (por ex.,
películas, poliestireno) podem ser perigosos para
as crianças. Perigo de sufocamento! Mantenha-os
fora do alcance das crianças.

Eliminação

Materiais de embalagem

• Guarde os detergentes num lugar seguro fora do
alcance das crianças.

• Certifique-se de que crianças ou pequenos
animais não entrem no tambor da máquina.

• Em caso de eliminação do aparelho, retire a ficha
da tomada, corte o cabo de alimentação e elimine
a ficha com o cabo restante. Inutilize a fechadura
do óculo: dessa maneira as crianças, brincando,
não conseguirão fechar-se dentro do aparelho,
com o risco de ficar presos nele.

PORTUGUÊS

Máquina

Os materiais marcados pelo símbolo são
recicláveis.

>PE<=polietileno
>PS<=poliestireno
>PP<=polipropileno

Para poderem ser recuperados devem ser
colocados nos espaços (ou contentores) especiais.

Conselhos para a protecção do ambiente

Para poupar água e energia, e para contribuir à
salvaguarda do ambiente, recomendamos a cumprir
as seguintes indicações:

•A roupa normalmente suja pode ser lavada sem
pré-lavagem; dessa forma poupam-se detergente,
água e tempo (e protege-se o ambiente!).

•A máquina é mais económica se se utilizarem as
cargas máximas recomendadas.

Para uma eliminação correcta, utilize os lugares
autorizados. Ajude-nos a manter limpa a Sua cidade!

• Com um adequado tratamento prévio, é possível
eliminar as nódoas e as zonas sujas limitadas; a
seguir será possível efectuar a lavagem com uma
temperatura inferior.

• Adapte a dose de detergente à dureza da água da
rede, à quantidade de roupa e ao grau de sujidade
desta.

55

Características técnicas

DIMENSÕES Altura 82 cm

Largura 60 cm
Profundidade 54 cm

CAPACIDADE DE CARGA Algodão 5 kg

Sintéticos 2 kg
Delicados 2 kg
Lã 1 kg

VELOCIDADE DE CENTRIFUGAÇÃO 1200 r.p.m. máx.

TENSÃO / FREQUÊNCIA 220-230V/50 Hz
POTÊNCIA MÁXIMA ABSORVIDA 2200 W
POTÊNCIA MÍNIMA DO DISJUNTOR 10 A

PRESSÃO DA ÁGUA Mín. 50 kPa

Máx. 800 kPa

Esta máquina está conforme as seguintes directivas CEE:
73/23/CEE de 19/02/73 relativa à baixa tensão
89/336/CEE de 03/05/89 relativa à compatibilidade electromagnética.

56

P0015

P0457

P0255

P1051

P0020

P0256

P0453

P0016

Instalação

Dispositivos de segurança para o
transporte

Antes de pôr em funcionamento a máquina,

verifique se foram retirados todos os
dispositivos de segurança previstos para o
transporte.

Guarde todos os dispositivos usados para o transporte
para os poder utilizar em caso de futura mudança.

1. Desaparafuse com uma chave e retire o parafuso
traseiro direito da máquina.

2. Deite a máquina de costas evitando esmagar os
tubos. Para isso coloque entre a máquina e o
chão um dos angulares da embalagem.

5. Extraia os sacos situados no lado esquerdo e no
centro.

6. Volte a colocar o painel do fundo utilizando os
quatro parafusos fornecidos com as dobradiças
da porta (no saquinho de plástico) e o parafuso
previamente retirado.

7. Volte a endireitar a máquina e desaperte os
restantes 2 parafusos colocados na parte de trás
da máquina.

8. Retire os três pernos em plástico dos furos que
alojavam os parafusos.

9. Feche os furos com as tampas que se encontram
no saquinho que contém as instruções da
máquina.

PORTUGUÊS

3. Retire a base de poliestireno e o painel do fundo,
desaparafusando o parafuso central.

4. Extraia, com muito cuidado, primeiro o saco da
direita.

Colocação

Instale a máquina sobre um piso nivelado e firme.
Preste atenção para que a circulação do ar ao redor
da máquina não seja dificultada por tapetes,
alcatifas, etc. Controle se a máquina não toca a
parede ou outros móveis da cozinha.
Nivele minuciosamente a máquina apertando ou
desapertando os pés reguláveis. Não corrija
eventuais desnivelamentos do piso interpondo
pedaços de madeira, papelão ou semelhantes.

57

Alimentação de água

P0022

P0021

P0023

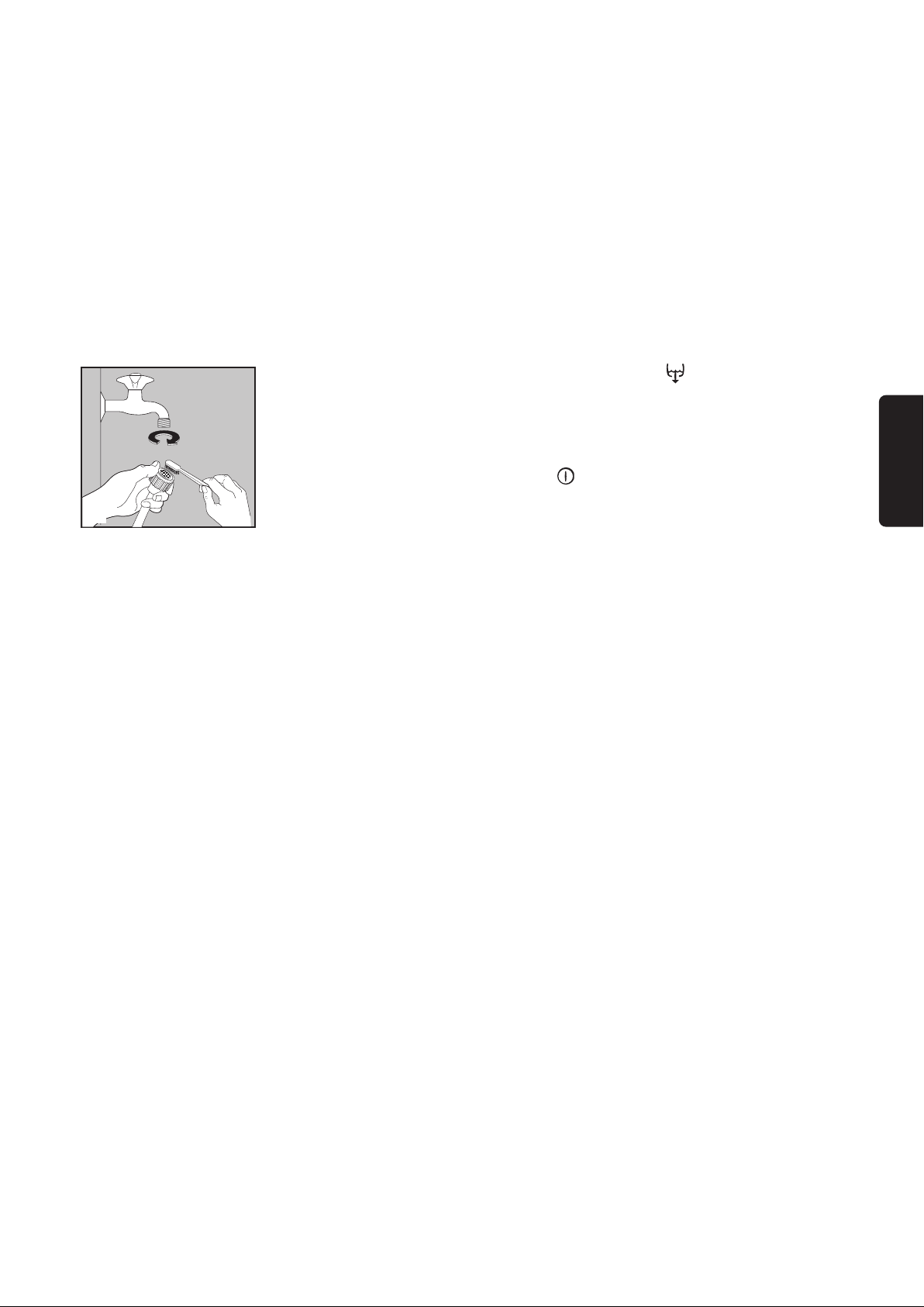

Atarraxe o tubo de alimentação fornecido com a
máquina a uma torneira com rosca de 3/4”.

Não utilize velhos tubos já anteriormente
empregados.

A parte final do tubo de alimentação, do lado da
máquina, pode ser rodada em todas as direcções.
Desaperte levemente a bucha de fixação, posicione
correctamente o tubo e volte a apertar a bucha,
controlando se não há perdas de água.

P1088

Num esgoto colocado a uma altura não inferior a
60 cm nem superior a 90 cm.

A extremidade do tubo de descarga deve ser
sempre ventilada, quer dizer que o diâmetro interno
do esgoto deve ser mais largo que o diâmetro
externo do tubo de descarga.

O tubo de descarga não deve ser estrangulado.
O tubo deve pousar no chão e subir somente junto

do esgoto.

Não se pode prolongar o tubo de alimentação. Se o
tubo é demasiado curto e não se deseja deslocar a
torneira, é preciso comprar um tubo completo mais
comprido, adequado para este tipo de utilização.

Descarga

O tubo de descarga pode ser posicionado de três
maneiras diferentes:

No rebordo do lavatório, utilizando o suporte de
plástico entregue com a máquina. Neste caso, é

importante verificar que a parte curva do tubo não
escorregue do bordo do lavatório durante a fase de
descarga. Pode fixá-la, por exemplo, à torneira ou à
parede com um cordão.

Ligação eléctrica

A máquina é prevista para funcionar a 220-230 V
monofásica, 50 Hz.

Controle se a instalação doméstica está em condição
de suportar a carga máxima exigida (2,2 kW), também
levando em conta os outros aparelhos a serem
utilizados.

Ligue a máquina a uma tomada de corrente
provida de ligação à terra e conforme as normas
em vigor.

O fabricante declina toda e qualquer
responsabilidade por danos ou lesões
causados pelo não cumprimento de dita
norma de segurança.
Uma eventual substituição do cabo de
alimentação só pode ser realizada pelo nosso
Centro de Assistência Técnica.

Numa derivação da descarga do lavatório. A
derivação do tubo de descarga deve encontrar-se
acima do sifão e a uma altura de, pelo menos, 60 cm
do chão.

58

Encastre

4

1

2

3

6

1

2

3

P0982

7

B

5

P0965

820 min

600

min.

600

596

416

176,5

818

541

195

490

160

120

90

8

515

165

A

35 Ø 14 prof.

16-22

B

C

22+1,5

595-598

416

P0422

C

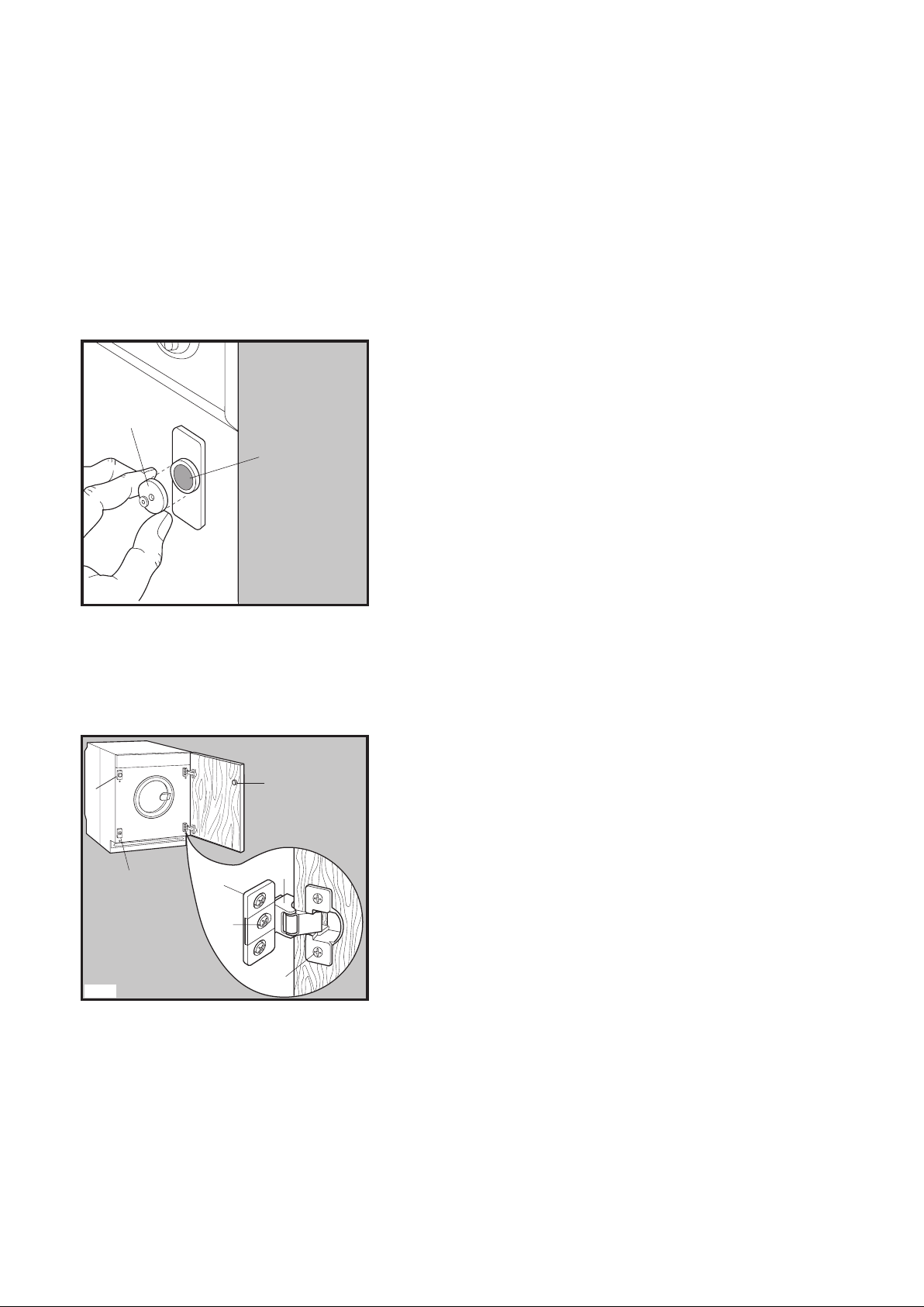

Este aparelho foi preparado para ser encastrado
entre os móveis da cozinha.

O nicho deve ter as dimensões indicadas na figura A.

Preparação e montagem da porta

A máquina está preparada de origem para a
montagem de uma porta com abertura da direita
para a esquerda.

Neste caso é suficiente aparafusar na altura prevista
as dobradiças (1) e a chapa magnética (6) anexa à
máquina (Fig. B).

a) Porta

As dimensões da porta devem ser as seguintes:
– largura 595-598 mm
– espessura 16-22 mm

A altura (C-Fig. C) depende da altura do rodapé dos
móveis adjacentes.

b) Dobradiças

Para poder fixar as dobradiças é necessário fazer
dois furos (Ø35 mm, profundidade 14 mm) no lado
interior da porta. A distância entre os dois furos deve
ser de 416 mm.

A distância (B) calculada desde a extremidade
superior da porta até ao centro do furo, depende das
dimensões dos móveis adjacentes.

As dimensões necessárias são indicadas na figura C.
Fixe as dobradiças na porta através de parafusos

para madeira (2 Fig. B).

PORTUGUÊS

c) Montagem da porta

Fixe as dobradiças na máquina utilizando os
parafusos M5x8 (3 Fig. B).
As dobradiças podem ser reguladas para compensar
uma possível desigualdade das espessuras da
porta. Para alinhar perfeitamente a porta é
necessário desaparafusar o parafuso (3-Fig. B),
regular a porta e apertar novamente o parafuso.

59

d) Placa magnética (6)

4

6

5

1

2

3

7

E

P0983

A porta da máquina é mantida fechada por um
dispositivo magnético. Para que esse dispositivo
possa funcionar correctamente é necessário aplicar
a placa magnética (6) (disco de aço + anel de
borracha) no lado interior da porta.
A sua posição deve corresponder à do íman (4)
colocado no aparelho (veja figura D).

6

4

P0984

Se o sentido de abertura da porta deve ser da
esquerda para a direita, inverta a posição das
chapas (5 e 7), e do íman (4) (Fig. B e Fig. E).
Aplique a placa magnética (6) e as dobradiças (1) da
forma já descrita.

D

Uma vez encastrada a máquina, certifique-se de
que o cabo de alimentação seja facilmente
acessível.

60

Sua nova máquina de lavar roupa

P0239

Esta nova máquina, provida do sistema de lavagem Direct Spray, patenteado pela Electrolux, satisfaz todas as
exigências da lavagem moderna da roupa, pois permite poupar água, energia e detergente.
Também as cargas reduzidas são lavadas “economicamente”, pois a quantidade de água é regulada
automaticamente em função da carga de roupa e do tipo de tecido.

• O botão de selecção dos programas reúne quer a função de escolha do programa quer a da temperatura,

facilitando assim a programação.

• O indicador de fase do programa proporciona a informação sobre o desenvolvimento do programa.

• O especial ciclo lã, graças ao movimento delicado do tambor, lava a vossa roupa com toda a segurança

sem a enfeltrar.

• O sistema de controlo do desequilíbrio do tambor permite uma posição segura e o funcionamento

silencioso da máquina.

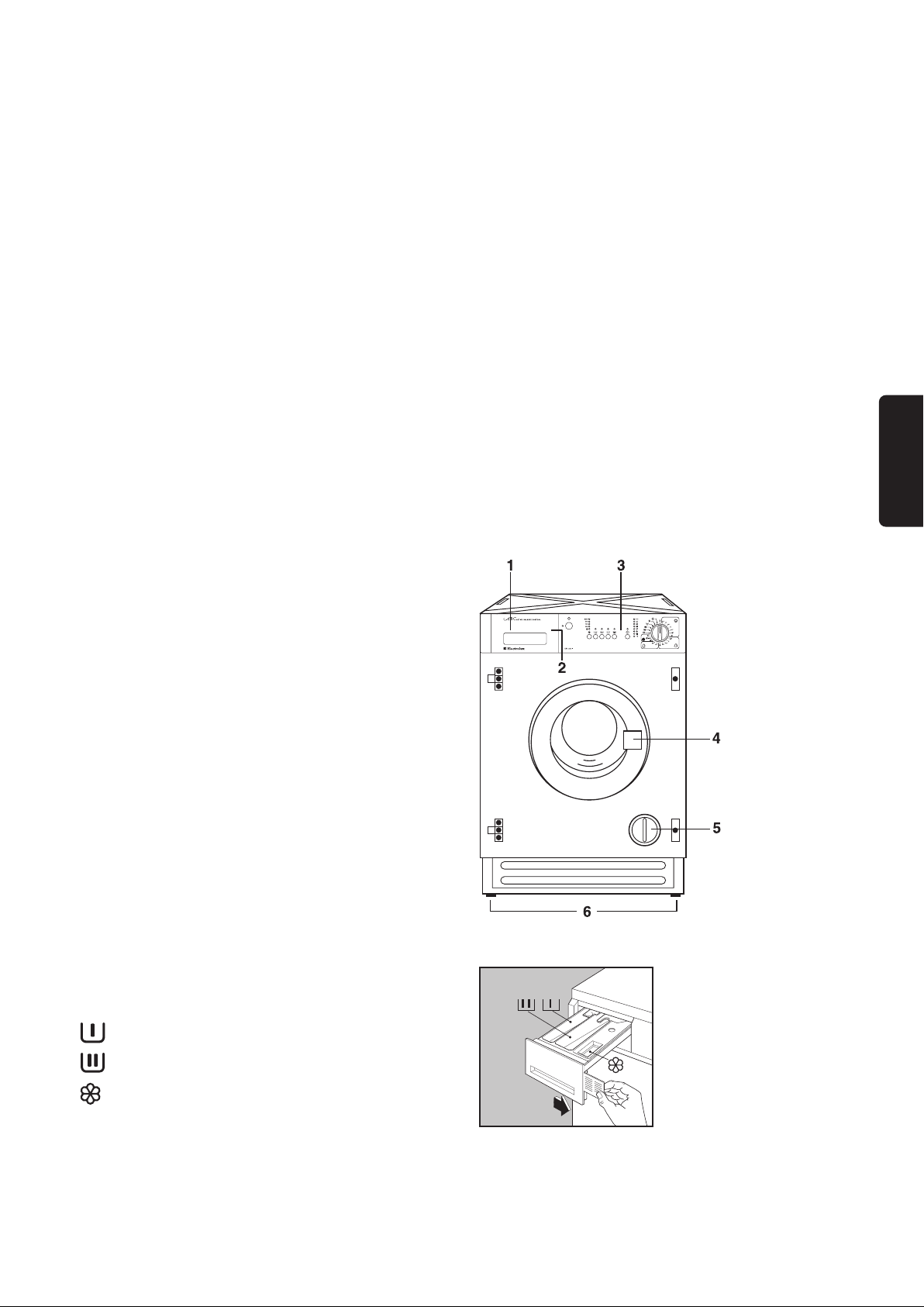

Descrição da máquina

PORTUGUÊS

1 Gaveta do detergente
2 Ficha dos programas
3 Painel dos comandos
4 Puxador do óculo
5 Filtro
6 Pés ajustáveis

Gaveta do detergente e ficha dos
programas

Pré-lavagem

Lavagem

Amaciador, amido

A ficha dos programas em português está fornecida
com o manual de utilização.

61

Utilização

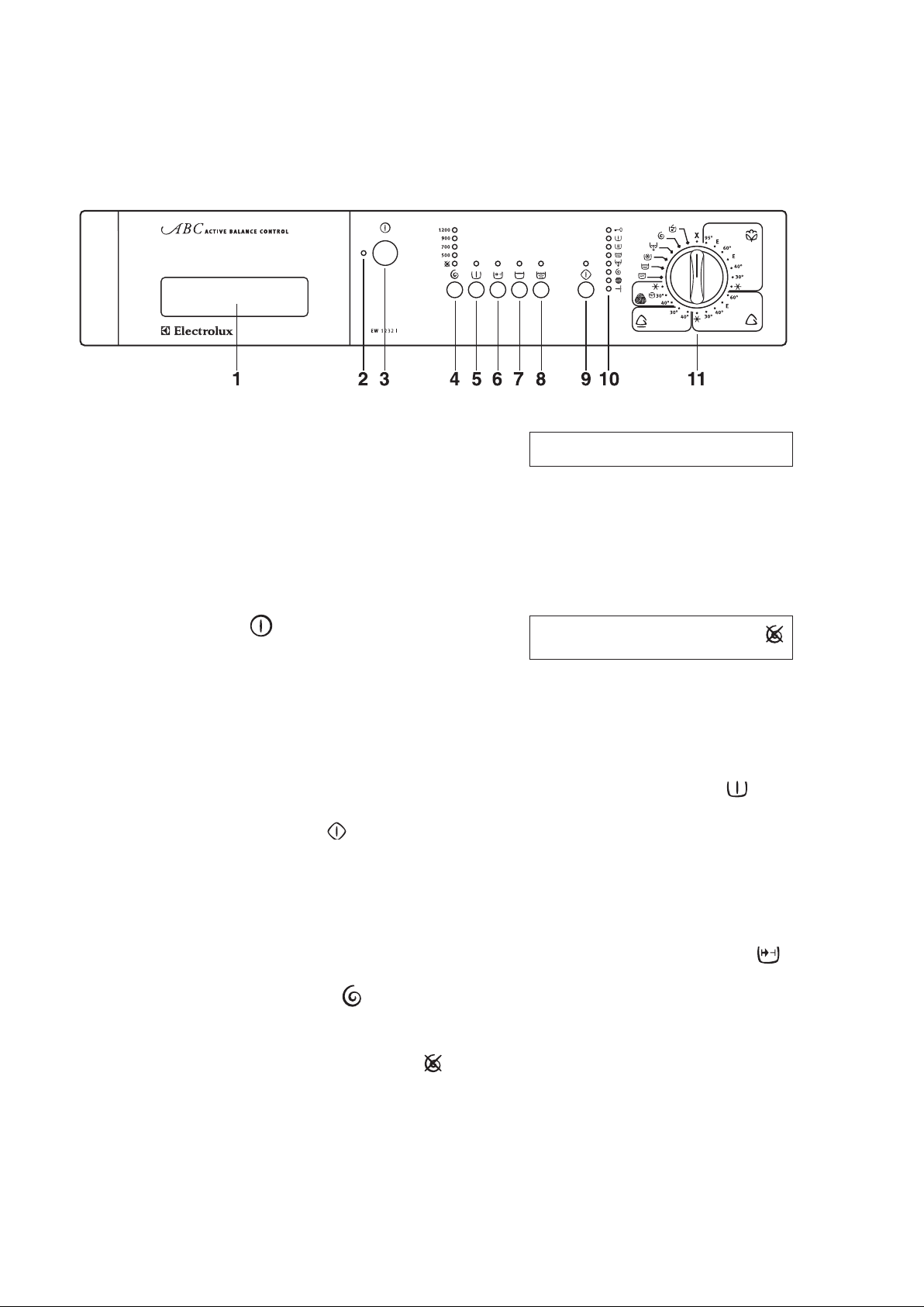

Painel dos comandos

1Gaveta do detergente

2Indicador luminoso de

funcionamento

Acende premindo a tecla ON/OFF e desliga-se
voltando a premir a mesma tecla.

3Tecla ON/OFF

Prima esta tecla para ligar a máquina. Prima
novamente para desligar a máquina.

Teclas de opção

De acordo com o programa escolhido, é possível
seleccionar várias funções.

A escolha das opções deve ser feita depois de
seleccionado o programa desejado e antes de
premir a tecla ARRANQUE/PAUSA

Premindo estas teclas, os indicadores luminosos
correspondentes acendem. Premindo novamente, os
indicadores relativos apagam-se.

Para assinalar um eventual erro na selecção, os
indicadores luminosos piscam durante cerca de dois
segundos.

.

Velocidades de centrifugação

• Algodão, linho:
500/700/900 máx. 1200 r.p.m.

• Sintéticos, lã:
500/700 máx. 900 r.p.m.

• Delicados:
500 máx. 700 r.p.m.

Exclusão da centrifugação

Escolha esta opção ao lavar tecidos muito delicados
para excluir as fases de centrifugação.
Esta opção não é activa nos programas para

algodão.

5Tecla de pré-lavagem

A máquina efectua uma pré-lavagem a 30°C máx. A
pré-lavagem acaba com uma breve centrifugação a
650 r.p.m. nos programas Algodão e Sintéticos, e
com a descarga da água nos programas Delicados.
Esta opção não é activa no programa para a lã.
A utilizar para roupa muito suja.

6Tecla de lavagem rápida

4Tecla de centrifugação

Prima esta tecla para reduzir a velocidade máxima
da centrifugação final proposta pela máquina para o
programa escolhido ou para escolher a opção

(exclusão da centrifugação).
O indicador luminoso correspondente acende.

Premindo esta tecla é possível reduzir o tempo de
lavagem da seguinte maneira:

• 57 minutos para algodão a 95°C

• 63 minutos para algodão a 60°C

• 24 minutos para sintéticos

•8 minutos para delicados

Esta opção não é compatível com o programa para
a lã nem com o programa E (economia).

A utilizar para roupa pouco suja.

62

7Tecla agua na cuba (anti-rugas)

Escolhendo esta opção a água do último
enxaguamento não é descarregada para evitar a
formação de rugas nos tecidos: no fim do programa
o indicador luminoso da tecla “ARRANQUE/PAUSA”

acende intermitente para indicar que a água

deve ser descarregada.
Para isso é possível:

• escolher o programa DESCARGA “ ” para

descarregar a água sem centrifugar.

Atenção! Não esqueça de rodar o selector dos
programas primeiro em ANULAÇÃO X e a seguir
para DESCARGA “”.

• premir a tecla ARRANQUE/PAUSA : a máquina

efectuará a descarga da água e a centrifugação
correspondente ao tipo de programa seleccionado.

• escolher a velocidade de centrifugação e premir

a tecla ARRANQUE/PAUSA.

Depois de 18 horas, a água descarrega-se
automaticamente.

8 Tecla de enxaguamento

Descarga/Centrifugação

Premindo esta tecla:

•É descarregada a água no programa “ ”,
“SABONÁRIA”.

•É descarregada a água nos programas com “água
na cuba” (opção ) e a roupa é centrifugada.

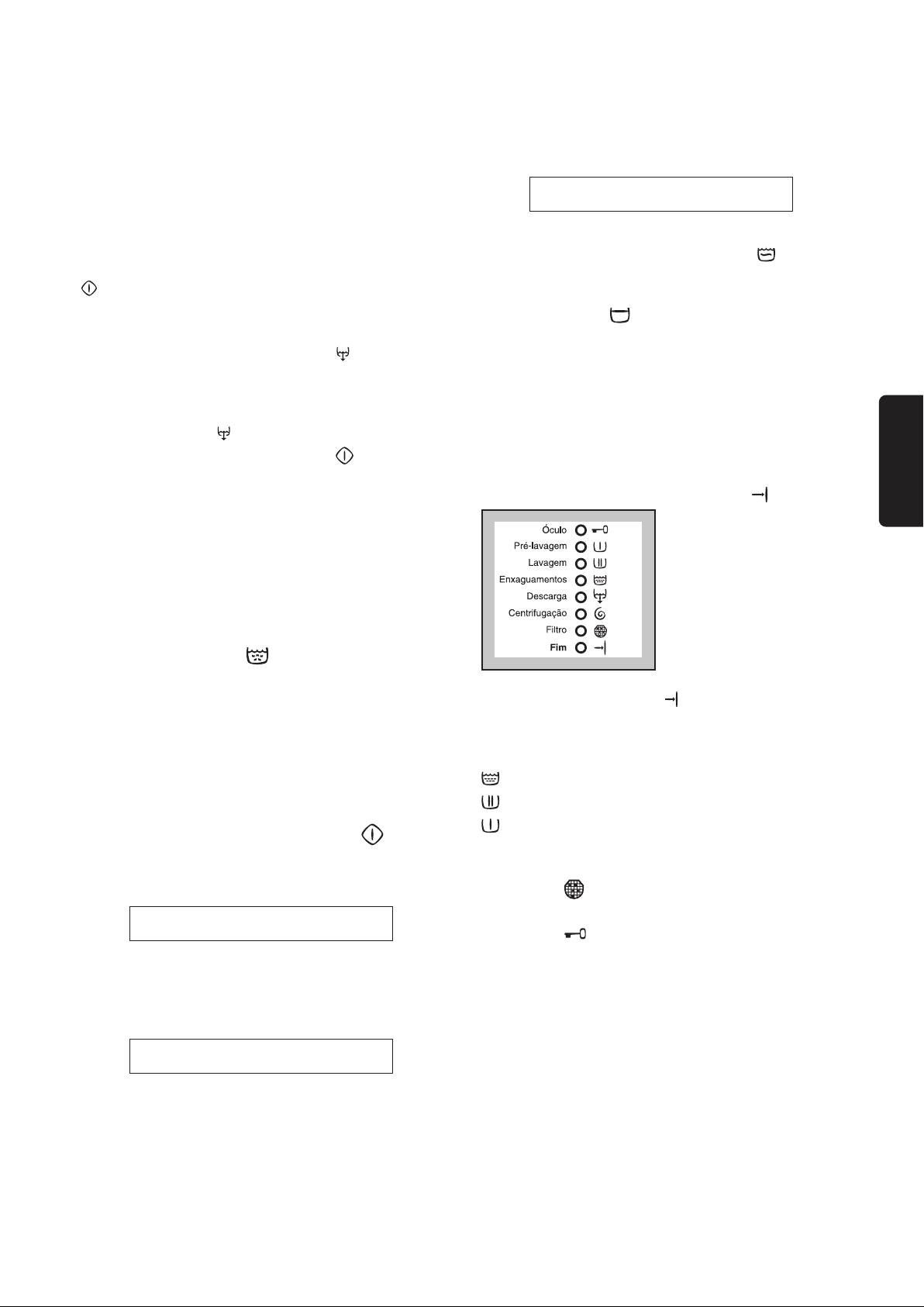

10 Visor das fases do programa

Seleccionando o programa de lavagem, os
indicadores luminosos correspondentes ás várias
fases que o compõem acendem.

Após o arranque do programa, só fica aceso o
indicador correspondente à fase em curso. O fim do
programa é evidenciado pelo indicador .

PORTUGUÊS

suplementar

Pode ser utilizada para todos os programas excepto
o programa para a lã.

A máquina realiza 4 enxaguamentos em vez de 3.
Esta opção é aconselhada para pessoas alérgicas

aos detergentes e nas zonas em que a água é muito
macia.

9Tecla de arranque/pausa

Esta tecla tem três funções:

Arranque - Pausa - Descarga / Centrifugação

Arranque

Premindo esta tecla, faz-se iniciar o programa
seleccionado. O indicador luminoso da tecla
ARRANQUE/PAUSA deixa de piscar e continua
aceso por toda a duração do programa.

Pausa

Premindo esta tecla interrompe-se o programa em
curso. O programa recomeça premindo novamente a
tecla. Durante a pausa o indicador luminoso da tecla
ARRANQUE/PAUSA acende intermitente.

O indicador luminoso FIM acende intermitente
em caso de avaria.
Contemporaneamente acende-se um dos seguintes
indicadores para avisar o tipo de defeito:

: problemas na alimentação hídrica
: problemas na descarga da água
: óculo aberto

Para eliminar o defeito, consulte o parágrafo:
"Anomalias de funcionamento".

O indicador acende intermitente no final do ciclo
quando é necessário limpar o filtro de descarga.

O indicador avisa se for possível abrir o óculo.

• Indicador aceso : a máquina está a funcionar,
mas é possível abrir o óculo (veja a página 65).

• Indicador apagado : o óculo pode ser aberto (no
final do programa), ou não é possível abri-lo
porque a máquina está a funcionar.

• Indicador a piscar : a máquina está em PAUSA e
não é possível abrir o óculo.

63

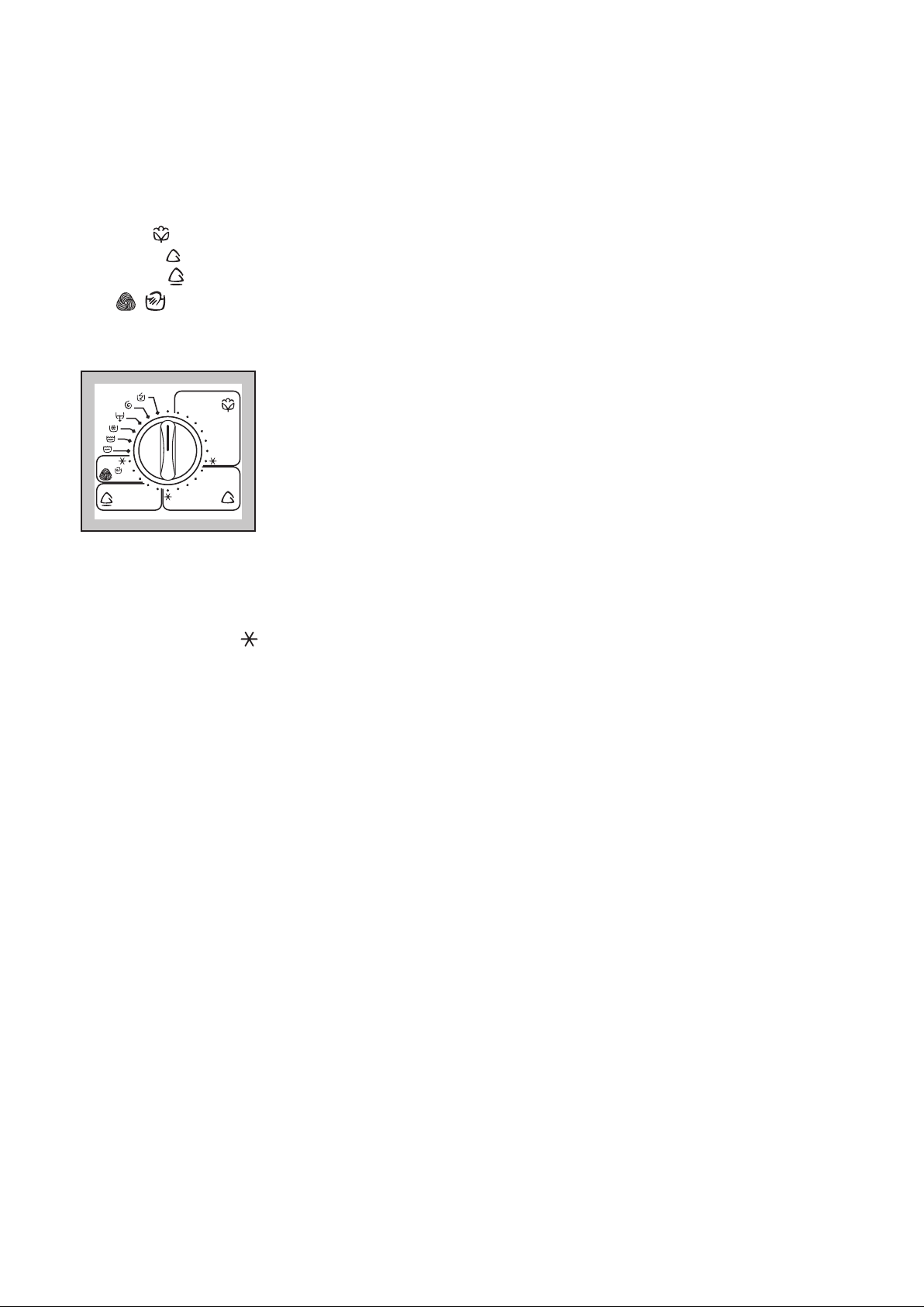

11 Selector dos programas

95º

E

60º

40º

30º

60º

40º

30º

40º

30º

40º

X

E

E

30º

O selector está dividido em 5 sectores:

• Algodão

• Sintéticos

• Delicados

• Lã (lavagem à mão)

• Programas especiais

• Programa de Anulação X

O selector pode ser rodado quer em sentido horário
quer em sentido anti-horário.

A posição E corresponde ao programa de poupança
energética e a posição corresponde à lavagem
com água fria (para tecidos particularmente
delicados).

No fim do programa o selector deve ser rodado
para a posição X (anulação).

64

Funções

Fim do programa

Quando o indicador luminoso do óculo se apagar,
este pode ser aberto. O indicador luminoso FIM
acende. Desligue a máquina e retire a roupa. Ponha
o selector na posição X.

Modificação do programa

O programa pode ser modificado até o momento em
que premir a tecla ARRANQUE/PAUSA. Se o
programa já tiver começado, só é possível modificá­lo anulando o programa precedente, colocando o
selector em X. Escolha o novo programa e prima a
tecla ARRANQUE/PAUSA.

Interrupção do programa

Prima a tecla ARRANQUE/PAUSA; o indicador
luminoso correspondente acende intermitente. Volte
a premir a mesma tecla para o programa recomeçar.

Anulação do programa

Ponha o selector na posição X para anular um
programa.
Então é possível seleccionar um outro programa.

Abertura do óculo com um programa em
curso.

Informações sobre os programas

Lã

Com este programa não só é possível lavar os
tecidos em lã que levam a indicação "pura lã virgem,
lavável na máquina, não encolhe", como também a
roupa de lã que normalmente devia ser lavada à
mão e todos os demais tecidos em que é presente o
símbolo "lavar à mão".

= Sabonária a 30°C

O programa de sabonária é um programa separado
que, depois de seleccionado, começa premindo a
tecla ARRANQUE/PAUSA.
É aconselhado para roupa particularmente suja, mas
não para a lã.
Deite o detergente no compartimento .
A temperatura de lavagem é de 30°C e o programa
acaba mantendo a água na máquina. Para
descarregar a água, prima a tecla
ARRANQUE/PAUSA.

Atenção

• Se a água não for descarregada dentro de 18 horas,
a máquina efectua a descarga automática da água.

• Após a descarga é possível seleccionar um
programa de lavagem. Ponha o selector dos
programas na posição X, escolha o programa e
prima a tecla ARRANQUE/PAUSA.

= Enxaguamentos

PORTUGUÊS

O óculo poderá se aberto, depois que a máquina
tiver sido colocada em PAUSA, a condição que:

• a máquina não se encontre em fase de
aquecimento;

• o nível da água não esteja alto;

• a tambor não esteja em movimento.

Se não houver nenhuma destas condições, quando
passar-se para PAUSA, o indicador luminoso do
óculo apagar-se-á e será possível abrir o óculo.
Se não for possível abri-lo, mas for absolutamente
necessário fazê-lo, carregue na tecla ON/OFF para
desligar a máquina. Depois de aproximadamente 2
minutos será possível abrir o óculo.

Preste atenção ao nível da água e à temperatura
da mesma antes de abrir o óculo.

Para o programa reiniciar, carregue novamente na
tecla ON/OFF, depois de ter fechado o óculo.

Este é um programa separado que permite enxaguar
e centrifugar a roupa lavada à mão.
A máquina efectua 3 enxaguamentos e centrifuga a
roupa a uma velocidade de 1200 r.p.m. É possível
escolher a velocidade de centrifugação com
a tecla .

= 1 enxaguamento
com amaciador

É possível tratar os tecidos lavados à mão com um
amaciador.

A máquina efectua 1 enxaguamento e centrifuga a
roupa à velocidade máxima, que pode ser reduzida
com a tecla de centrifugação .

65

= Descarga

É possível utilizar o programa separado de descarga
no fim dos programas com água na cuba (opção )
para descarregar a água do último enxaguamento.

Coloque primeiro o selector dos programas na
posição X, então escolha o programa “ ”
(descarga). Prima a tecla ARRANQUE/PAUSA.

= Centrifugação

Este programa centrifuga a roupa à velocidade
máxima.

De acordo com o tipo de tecido, é possível escolher
uma velocidade de centrifugação diferente com a
tecla .

= Ciclo breve a 30°C

É um programa completo que pode ser associado

com as seguintes funções:
Selecção ou exclusão da centrifugação, água na

cuba.
Este programa pode ser utilizado para roupa não

particularmente suja ou para refrescar algumas
peças.

Carga máx. 2 kg.
A temperatura de lavagem é de 30°C.
A duração do programa é de 30 minutos.
A velocidade de centrifugação é de 700 r.p.m.

X = Anulação

Se desejar anular um programa já escolhido,
coloque o selector dos programas na posição X.
Então pode escolher um outro programa.

66

Conselhos para a lavagem

Escolha

Siga os símbolos para o tratamento dos tecidos nas
etiquetas das várias peças e as instruções do
fabricante para a lavagem.

Divida a roupa da maneira seguinte:
roupa branca, de cor, sintética, delicada, de lã.

Temperaturas

95° para roupa branca de linho ou algodão

normalmente suja (por ex. panos de
cozinha, toalhas de banho, toalhas,
lençóis, etc.)

60° para roupa de cor que não desbota,

normalmente suja (por ex., camisas,
camisas de noite, pijamas, etc.) de linho,
algodão ou fibras sintéticas e para roupa
branca de algodão pouco suja (por ex.
roupa interior).

(frio) para roupa delicada (por ex. cortinas),

30°-40° roupa mista com fibras sintéticas, e lã com

a indicação na etiqueta “pura lã virgem,
lavável, não encolhe”.

Antes de carregar a roupa

A roupa branca e de cor não pode ser lavada em
conjunto. A roupa branca pode perder a brancura
com a lavagem.

A roupa nova de cor pode desbotar na primeira
lavagem; portanto, é aconselhável lavá-la
separadamente a primeira vez.

Verifique que na roupa não fiquem objectos de
metal (por ex. colchetes, alfinetes de segurança,
alfinetes, etc.).

Aperte as fronhas, feche os fechos de correr, os
ganchos e os botões. Faça um nó aos cintos e às
fitas dos aventais.

Elimine as nódoas persistentes antes da lavagem.
Eventualmente esfregue os pontos particularmente
sujos com um detergente especial ou com uma
pasta detergente.

Trate as cortinas com um cuidado especial. Retire
os ganchos das cortinas ou recolha-os numa
pequena rede ou saco.

Carga máxima de roupa

As indicações sobre as cargas de roupa encontram­se nas tabelas dos programas.

Regras gerais:
Algodão, linho: encha o tambor, mas sem

sobrecarregá-lo.

Sintéticos: não mais de metade do tambor.
Tecidos delicados e lã: não mais de um terço do

tambor.
Com uma carga máxima obtém-se sempre um

aproveitamento óptimo de água e energia.
Em caso de roupa muito suja, reduza a quantidade

da carga.

Pesos da roupa

PORTUGUÊS

Os pesos que seguem têm um valor indicativo:
roupão 1200 g
guardanapo 100 g
lençóis para édredons 700 g
lençol 500 g
fronha 200 g
toalha 250 g
toalha de mãos 200 g
pano de cozinha 100 g
camisa de noite 200 g
cueca de senhora 100 g
bata de trabalho para homem 600 g
camisa de homem 200 g
pijama de homem 500 g
camisola 100 g
slip para homem 100 g

Eliminação das nódoas

É possível que determinadas nódoas não se
eliminem somente com água e detergente.
Aconselhamos, portanto, a tratá-las antes da
lavagem.

Sangue: as nódoas ainda frescas devem ser
tratadas com água fria. Em caso de nódoas já
secas, deixe de molho a roupa por uma noite com
um detergente especial e a seguir esfregue-a con
água e sabão.

Tinta a óleo: humedeça com um tira-nódoas à base
de benzina, esfregue as nódoas depois de colocada
a peça sobre um pano macio; repita a operação
várias vezes.

67

Nódoas secas de gordura: humedeça com
terebintina, esfregue as nódoas com a ponta dos
dedos e um pano de algodão, depois de pousada a
peça sobre um pano macio.

Ferrugem: sal oxálico dissolvido em água quente,
ou um produto contra a ferrugem a frio. Preste
atenção com as nódoas de ferrugem velhas, pois a
estrutura de celulose já foi atacada e pode abrir-se
um buraco no tecido.

Nódoas de mofo: trate-as com lixívia, enxague bem
(somente roupa branca e de cor resistente ao cloro).

Relva: ensaboe levemente e trate com lixívia diluída
(roupa branca, resistente ao cloro).

Esferográfica e cola: humedeça com acetona (*),
esfregue as nódoas depois de pousada a peça
sobre um pano macio.

Baton: humedeça com acetona como indicado
acima, a seguir trate as nódoas com álcool. Elimine
os resíduos dos tecidos brancos com lixívia.

Vinho tinto: deixe de molho com detergente,
enxague e trate com ácido acético ou ácido cítrico,
depois enxague. Trate eventuais resíduos com
lixívia.

Tinta: conforme a composição da tinta, humedeça o
tecido primeiro com acetona (*), a seguir com ácido
acético; trate eventuais resíduos nos tecidos
brancos com lixívia e enxague bem.

Nódoas de alcatrão: trate primeiro com tira-nódoas,
álcool ou gasolina, e por fim esfregue com pasta
detergente.

(*) não utilize a acetona com a seda artificial.

Detergentes e aditivos

Um bom resultado de lavagem também depende da
escolha do detergente e da sua correcta dosagem.
Dosear bem significa evitar desperdícios e proteger
o ambiente. Embora sejam biodegradáveis, os
detergentes contêm elementos que prejudicam o
delicado equilíbrio ecológico da natureza.

A escolha do detergente depende do tipo de tecido
(delicado, lã, algodão, etc.), da cor, da temperatura
de lavagem e do grau de sujidade.

Com esta máquina de lavar roupa podem ser
utilizados todos os detergentes para máquinas que
se encontram normalmente à venda:

– detergentes em pó para todos os tipos de tecido,
– detergentes em pó para tecidos delicados (máximo

60°C) e lã,

– detergentes líquidos, de preferência para

programas de lavagem a baixa temperatura
(máximo 60°C) para todos os tipos de tecido, ou
especiais somente para a lã.

O detergente e o eventual aditivo devem ser
deitados nos compartimentos respectivos antes do
início do programa de lavagem.

Utilizando detergentes concentrados em pó ou
líquidos, deve ser seleccionado um programa sem
pré-lavagem.

Deite o detergente líquido imediatamente antes do
início do programa no compartimento da gaveta
do detergente.

Eventuais aditivos líquidos para amaciar ou
engomar a roupa têm que ser colocados na gaveta
com o símbolo antes de o programa de lavagem
começar.

Para a dosagem, siga as indicações dos fabricantes
respectivos.

Quantidade de detergente a utilizar

O tipo e a quantidade de detergente dependem do
tipo de tecido, da carga, do grau de sujidade e da
dureza da água utilizada.

A dureza da água é classificada nos chamados
níveis de dureza. Pode obter informações sobre
esses níveis junto do organismo competente ou nos
serviços municipalizados da área onde reside.

Siga as instruções para a dosagem indicadas pelo
fabricante.

Utilize uma quantidade menor de detergente
quando:

– lava pouca roupa,
–a roupa não está muito suja,
– se forma muita espuma durante a lavagem.

Graus de dureza da água

Graus

Nível Característica

1

2

3

4

macia

média

dura

muito dura

Alemães

°dH

0- 7

8-14

15-21

mais de

21

Franceses

°T.H.

0-15

16-25

26-37

mais de

37

68

Sequência das

P0005

P0006

P0004

95º

E

60º

40º

30º

60º

40º

30º

40º

30º

40º

X

E

E

30º

operações

Antes de efectuar a primeira lavagem aconselhamos
a efectuar um ciclo para algodão a 60°C, sem
roupa, para eliminar eventuais resíduos de fabrico
do tambor e da cuba.
Deite 1/2 dose de detergente no compartimento da
lavagem e ponha a máquina em funcionamento.

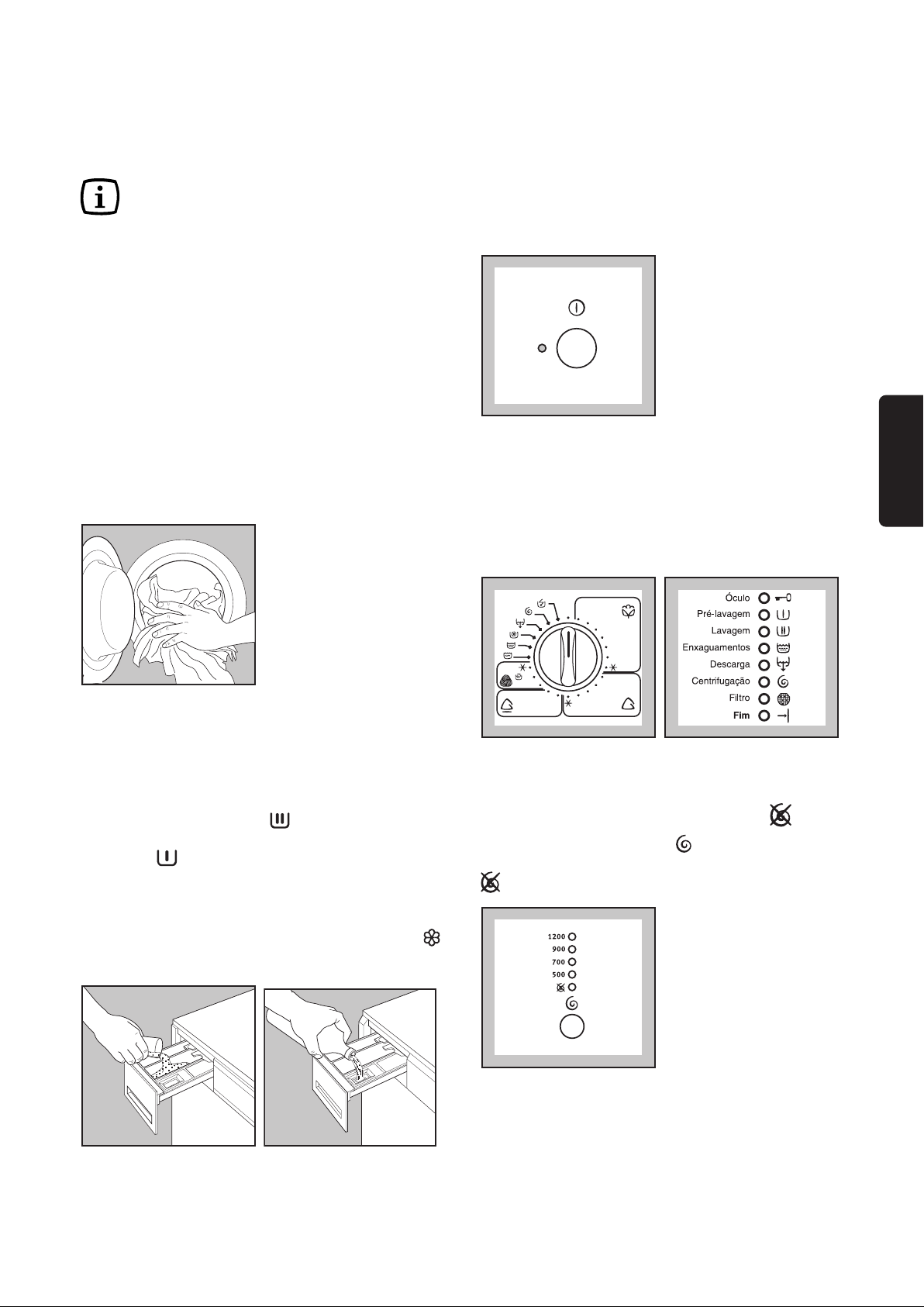

1 Introduza a roupa

4. Ligue a máquina

Prima a tecla ON/OFF para ligar a máquina. O
indicador luminoso acende.

Abra o óculo. Introduza a roupa no tambor, uma
peça de cada vez. Desdobre a roupa o mais
possível. Feche o óculo.

2 Doseie o detergente

Extraia a gaveta puxando até ao batente. Deite, por
meio de um dosador, a quantidade de detergente
aconselhada pelo fabricante no compartimento
correspondente à lavagem . Desejando efectuar
a pré-lavagem, deite o detergente no compartimento
respectivo .

5. Escolha o programa desejado

Rode o selector dos programas para o programa
desejado.
Acendem os indicadores luminosos das fases que
compõem o programa.

6. Escolha a velocidade de
centrifugação ou a opção

Prima em sequência a tecla até escolher a
velocidade de centrifugação desejada ou a opção

: o indicador luminoso relativo acende.

PORTUGUÊS

3 Doseie os aditivos

Deite, se desejar, o amaciador no compartimento

sem ultrapassar o nível “MAX”.

69

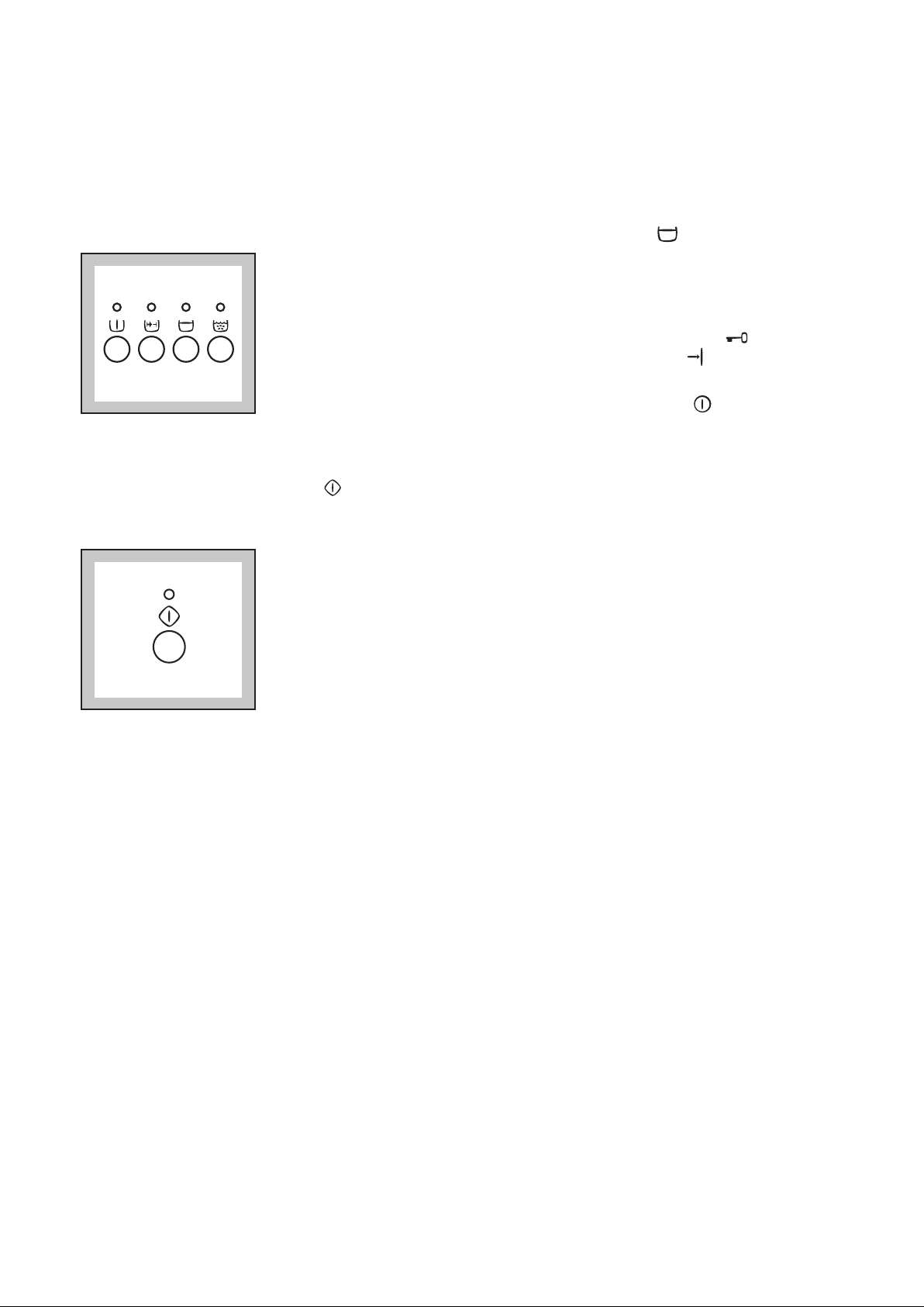

7. Escolha a opção desejada

9. Fim do programa

Prima a tecla ou as teclas desejadas: os indicadores
luminosos relativos acendem.

8. Início do programa

Prima a tecla ARRANQUE/PAUSA : o indicador
relativo deixa de piscar e continua aceso somente o
indicador da fase em curso.

A máquina pára automaticamente.
Tendo escolhido a opção , o indicador luminoso

da tecla ARRANQUE/PAUSA acende intermitente
para assinalar que a água deve ser descarregada
antes de abrir o óculo.

O desbloqueio do óculo é assinalado pelo
apagamento do indicador luminoso e pela
acensão do indicador da fase (fim).

Rode o selector para "X".
Volte a premir a tecla ON/OFF para desligar a

máquina, o indicador luminoso relativo apaga-se.
Retire a roupa.
Verifique se o tambor está completamente vazio,

fazendo-o rodar com as mãos. Isto para evitar que a
roupa eventualmente esquecida possa ser
danificada numa lavagem subsequente (por ex.
encolhendo) ou que desbote numa outra carga de
roupa.

Aconselha-se a fechar a torneira da água e a retirar
a ficha da tomada de corrente.

Deixe o óculo encostado para ventilar a máquina.

70

Ficha dos programas

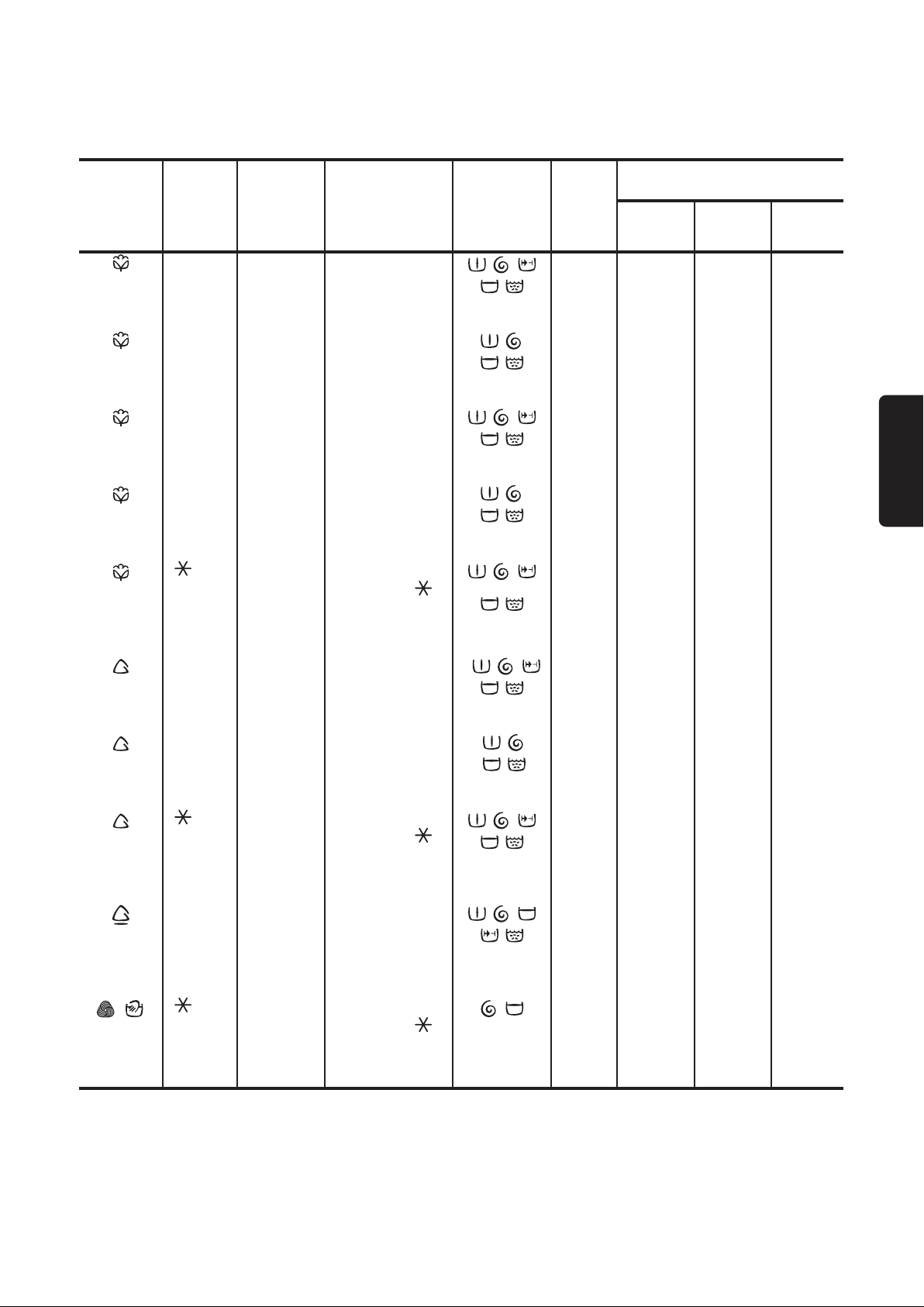

Programas de lavagem

Sector

Temp.

95°

E

60° **

E

-30°-

40°

Tipo de

tecido

Algodão
Brancos

Brancos
economía

Cores
resistentes

Cores
economía

Cores
delicadas

Descrição do

programa

Lavagem a 95°C.
3 enxaguamentos.
Centrifugação
comprida.

Lavagem a 60°C.
3 enxaguamentos.
Centrifugação
comprida.

Lavagem a 60°C.
3 enxaguamentos.
Centrifugação
comprida.

Lavagem a 40°C.
3 enxaguamentos.
Centrifugação
comprida.

Lavagem a 30°­40°C ou a frio .
3 enxaguamentos.
Centrifugação
comprida.

Opções

possíveis

Carga

máx.

5 kg

5 kg

5 kg

5 kg

5 kg

Energia

kWh

1,7

1,15

0,85

0,75

0,6

Consumos *

Água
litros

43

40

40

40

40

Duração

min.

150

139

130

137

PORTUGUÊS

125

60°

E

-30°-

40°

30°-40°

-30°-

40°

Sintéticos

Sintéticos
economía

Sintéticos

Delicados

Lã

Lavagem a 60°C
3 enxaguamentos.
Centrifugação
breve.

Lavagem a 40°C
3 enxaguamentos.
Centrifugação
breve.

Lavagem a 30°­40°C ou a frio .
3 enxaguamentos.
Centrifugação
breve.

Lavagem a 30°­40°C.
3 enxaguamentos.
Centrifugação
breve.

Lavagem a 30°­40°C ou a frio .
3 enxaguamentos.
Centrifugação
breve.

2 kg

2 kg

2 kg

2 kg

1 kg

0,75

0,6

0,45

0,5

0,4

57

57

57

55

50

89

94

81

64

55

* Estes dados só têm um valor indicativo e podem variar de acordo com o tipo e a quantidade de roupa, a
temperatura de alimentação da água e a temperatura ambiente. Os valores são referidos à temperatura mais
elevada prevista por cada programa e para 4,5 kg de algodão, 2 kg de sintéticos e delicados e 1 kg de lã.

** De acordo com a norma CEE 92/75, os consumos indicados na etiqueta da energia são referidos ao
programa para algodão a 60°C com uma carga de 4,5 kg.

71

Ficha dos programas

Programas especiais

Posição

do

selector

de

progra-

mas

Programa

Sabonária

Enxaguamentos

Amaciador

Descarga

Descrição do

programa

Sabonária a 30°C.
Stop com água na
cuba. Para

efectuar a
descarga: prima a

tecla ARRANQUE/
PAUSA .
Depois de 18
horas, a água
descarrega-se
automaticamente.

3 enxaguamentos
com eventuais
aditivos.
Centrifugação

1 enxaguamento
com amaciador.
Centrifugação

Opções

possíveis

Carga

máx.

5 kg

5 kg

5 kg

/

Energia

kWh

0,25

0,12

-

-

Consumos *

Água
litros

19

30

15

-

Duração

min.

20

58

25

3

Centrifugação

Ciclo breve

X

* Estes dados só têm um valor indicativo e podem variar de acordo com a quantidade e o tipo de roupa, a
temperatura ambiente e a temperatura de alimentação da água.

Anulação

Lavagem a 30°C.
2 enxaguamentos.
Centrifugação a
700 r.p.m.

Anulação do
programa em
curso

5 kg

2 kg

-

0,25

-

-

40

-

10

30

-

72

Máxima

temperatura

de lavagem

30°C

Máxima

temperatura

de lavagem

60°C

Máxima

temperatura

de lavagem

40°C

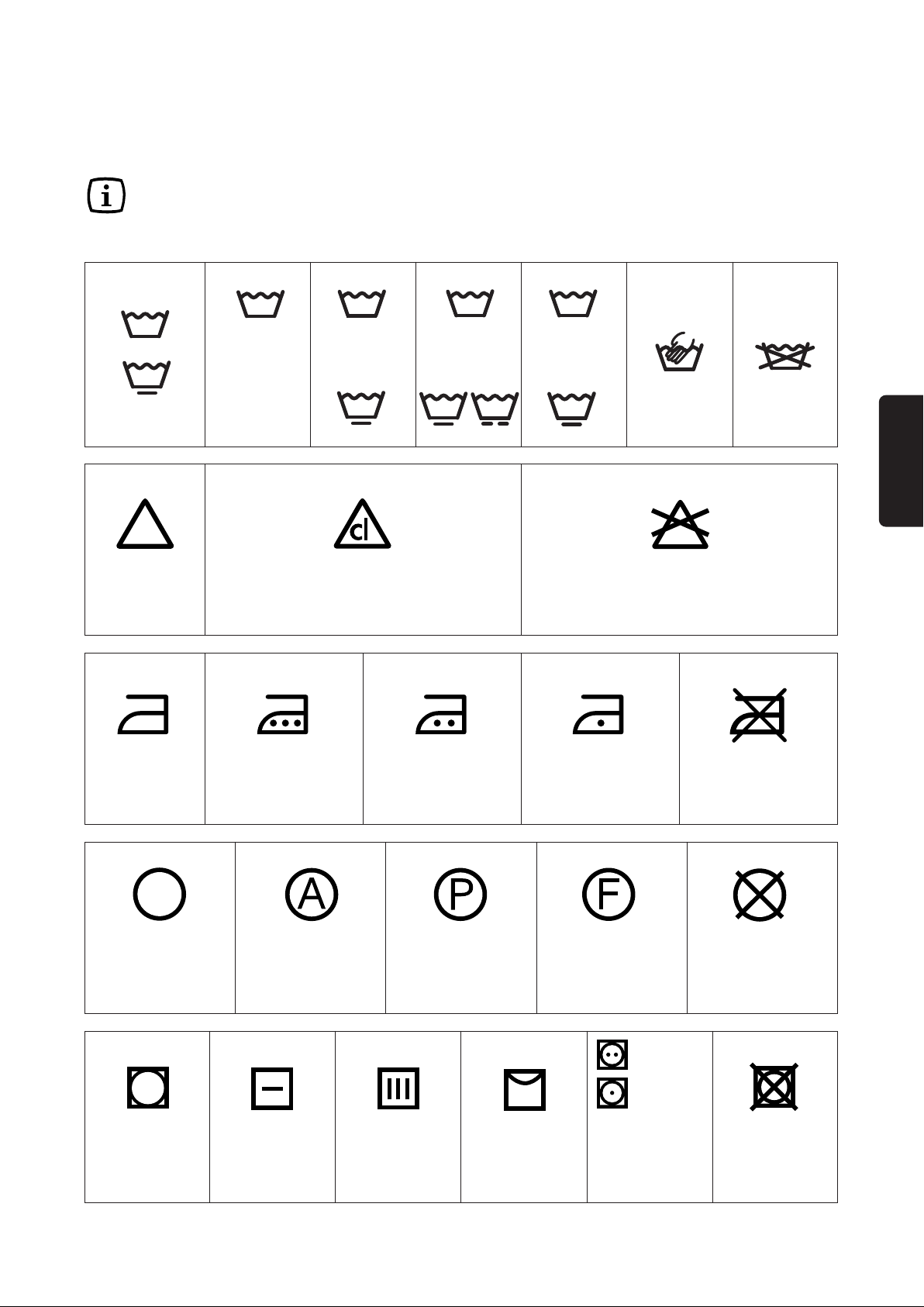

Símbolos internacionais para tratamento dos tecidos

Estes simbolos são apresentados nas etiquetas da roupa, com o objectivo de a ajudar a seleccionar a
melhor maneira de cuidar da sua roupa.

Lavagem forte

Lavagem

delicada

Máxima

temperatura

de lavagem

95°C

Lavagem

à mão

Não

lavar

Lixívia Lixívia com água fria Não utilizar lixívia

Passar a ferro Passar a ferro quente

temperatura máxima

200°C

Passar a ferro quente

temperatura máxima

150°C

Passar a ferro morno

temperatura máxima

110°C

Não passar a ferro

Limpeza

a seco

Limpeza a seco

com qualquer sol-

vente

Limpeza a seco

com percloreto

de etileno, gasolina,

álcool puro

R 111 e R 113

Limpeza a seco

com gasolina,

álcool puro

R 113

Não limpar

a seco

Secar Secar

estendido

Secar
na corda
da roupa

Secar

pendurado

no cabide

Secar em

secador rotativo

a alta
temperatura

a baixa
temperatura

Não secar em

secador rotativo

30

30

95

60

40

60

40

40

PORTUGUÊS

73

P0010

P0009

P1050

P0040

P0039

P0037
P0038

Manutenção

1. Corpo da máquina

Limpe o corpo da máquina com água morna e
detergente do tipo utilizado para lavar à mão a
louça. Enxague com água limpa e seque com um
pano macio.

Importante: Não utilize álcool, solventes ou
produtos parecidos para a limpeza do corpo da
máquina.

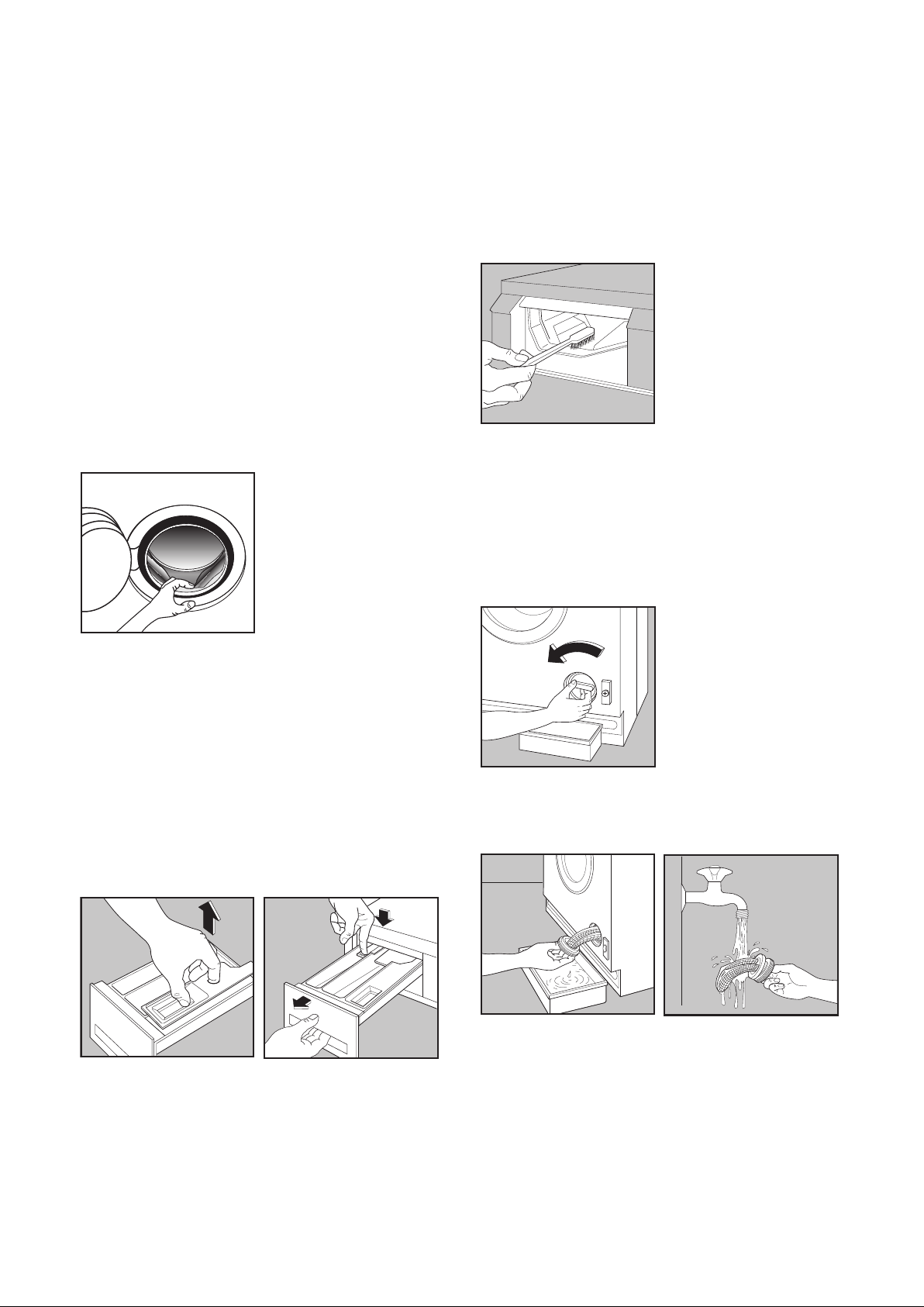

2. Óculo

Verifique periodicamente que não haja corpos
estranhos como agrafos, botões, palitos, na
guarnição do óculo.

Com o tempo, o detergente também pode formar
incrustações na sede da gaveta: limpe com uma
escova de dentes velha. Volte a colocar a gaveta no
compartimento respectivo.

4. Filtro de descarga da água

O filtro tem a função de recolher fios e pequenos
objectos esquecidos na roupa. Controle
periodicamente se o filtro está limpo.

Ponha um recipiente debaixo do filtro e desaperte-o.
Extraia o filtro.

3. Gaveta do detergente

Os detergentes e o amaciador com o tempo formam
incrustações.

De vez em quando limpe a gaveta do detergente
debaixo de um jacto de água. Para extrair
completamente a gaveta da máquina, prima o botão
no fundo à esquerda.

Para poder limpar mais facilmente a gaveta, é
possível retirar a parte superior da gaveta reservada
aos aditivos.

Limpe o filtro debaixo de um jacto de água e volte a
colocá-lo no compartimento respectivo, apertando a
fundo.

74

5. Filtro do tubo de alimentação

P1090

7. Precauções contra o gelo

Se reparar que a máquina demora mais tempo para
admitir água, é preciso verificar se o pequeno filtro
do tubo de alimentação está entupido.

Feche a torneira da água.
Desaperte o tubo da torneira.
Limpe o filtro com uma escova de dentes.
Aperte novamente o tubo.

6. Esvaziamento de emergência

Se a máquina não descarregar (bomba de descarga
bloqueada ou tubo de descarga entupido), para
esvaziar a água proceda da seguinte forma:

• retire a ficha da tomada da corrente;

• feche a torneira da água;

• aguarde que a água arrefeça (se necessário);

• coloque um recipiente por baixo do filtro para
recolher a água;

• desaperte o filtro de maneira que a água possa
sair gradualmente.

No fim volte a apertar o filtro.

Se a máquina estiver instalada num local em que a
temperatura possa descer abaixo de 0°C, proceda
da seguinte maneira:

• Feche a torneira da água e desatarraxe o tubo de
alimentação da torneira.

• Ponha a extremidade do tubo de descarga e do
tubo de alimentação numa bacia posta no
pavimento.

• Seleccione o programa “ ” (descarga) e deixe-o
funcionar até ao fim.

• Rode o selector dos programas para Anulação
“X”.

• Desligue a máquina premindo novamente a tecla
ON/OFF .

• Volte a atarraxar o tubo de alimentação e coloque
novamente no seu lugar o tubo de descarga.

Efectuando essas operações a água que ficara na
máquina é eliminada, evitando a formação de gelo e
por conseguinte a ruptura das partes em questão.

Antes de pôr novamente em funcionamento a
máquina, certifique-se de que a temperatura
ambiente seja superior a 0°C.

PORTUGUÊS

75

Anomalias de funcionamento

Problemas que podem ser resolvidos pelo utilizador.

Durante o funcionamento da máquina pode acontecer que o indicador luminoso , o indicador da tecla
ARRANQUE/PAUSA e um dos seguintes indicadores começa a piscar:

-: problemas na alimentação hídrica

-: problemas na descarga da água

-: óculo aberto
Uma vez resolvido o problema, prima a tecla ARRANQUE/PAUSA para pôr novamente em funcionamento

o programa. Se depois de todos estes controlos, o problema persistir, contacte o Centro de Assistência
Técnica mais próximo.

Problema Causa possível

•A máquina não entra em
funcionamento:

•A máquina não admite água:

•A máquina admite água e
esgota-a imediatamente:

•A máquina não esgota e/ou não
centrifuga:

• Há água no chão:

•O óculo não está bem fechado.

•A máquina não está ligada à corrente.

•O disjuntor da instalação eléctrica da casa não
está em condições.

•O selector dos programas não está posicionado
correctamente e a tecla de arranque/pausa não
está premida.

•A torneira da água está fechada.

•O tubo de alimentação está dobrado ou preso.

•O pequeno filtro no tubo de alimentação está
entupido.

•O óculo não está fechado.

•A extremidade do tubo de descarga está
demasiado baixa relativamente à máquina. Veja o
parágrafo relativo no capítulo “descarga”.

•O tubo de descarga está dobrado ou preso.

• Foi escolhida a opção ou .

•O filtro está entupido.

• Há demasiado detergente ou foi utilizado um
detergente não adequado (produz demasiada
espuma).

• Verifique se há perdas de uma das buchas do tubo
de alimentação. Mesmo sendo difícil ver a água
correr ao longo do tubo, controle se está húmido.

•O tubo de descarga não está em condições.

•O filtro de descarga não foi inserido correctamente
depois da limpeza.

•O resultado da lavagem não
satisfaz:

•O óculo não se abre:

• Foi utilizado pouco detergente ou um detergente
não adequado.

• As nódoas “difíceis” não foram tratadas
previamente.

• Não foi escolhida a temperatura certa.

• Foi introduzida demasiada roupa.

•O programa ainda não acabou.

•O nível da água na máquina excede a parte
inferior do óculo.

•A máquina está na fase de aquecimento da água.

76

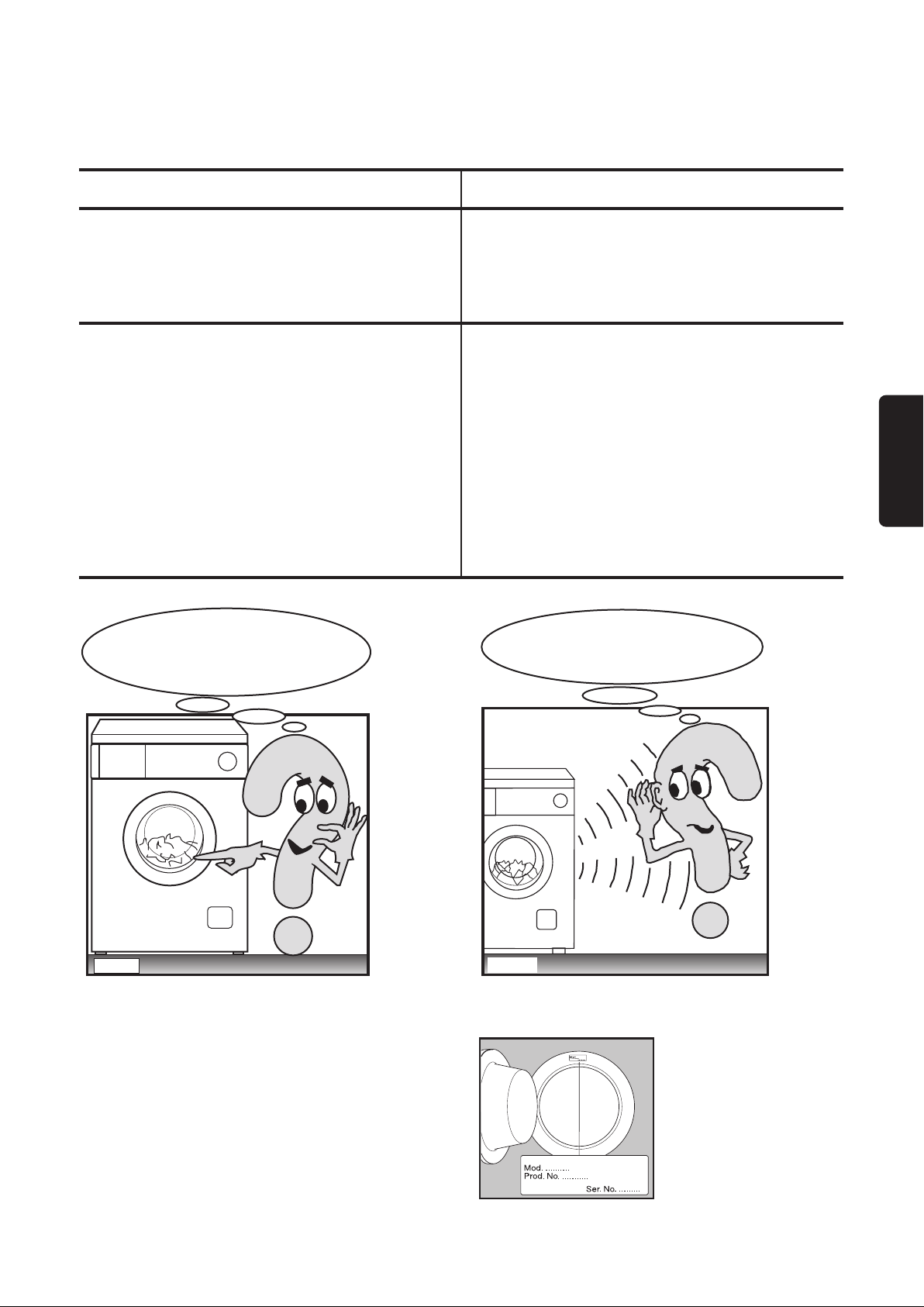

Problema Causa possível

P0042

A máquina faz um ruído insólito!

A máquina está provida de um motor de

colector que permite melhorar o

rendimento.

P1034P

•A máquina vibra ou é ruidosa:

•A centrifugação começa com
atraso:

Não se vê

água na máquina. As máquinas

resultado da tecnologia moderna, trabalham

de maneira económica com consumo reduzido

de água. Os rendimentos, de qualquer

modo, são excelentes.

• Não foram tiradas todas as protecções que serviam
para o transporte.

• Os pés não foram regulados

•A carga de roupa não está bem distribuída no tambor.

• Talvez haja pouca roupa no tambor.

• Activou-se o sistema de controlo electrónico de
desequilíbrio, pois a roupa não está distribuída de
maneira uniforme no tambor. Com a inversão de
rotação do tambor, a roupa volta a distribuir-se.
Isto pode verificar-se várias vezes até o
desequilíbrio desaparecer e a centrifugação poder
recomeçar regularmente. Se depois de 6 minutos,
a roupa ainda está reduzida em bolas, a máquina
efectuará a centrifugação a uma velocidade
reduzida. Se no fim do ciclo a roupa não tiver sido
centrifugada suficientemente, volte a distribuir
manualmente a roupa no tambor e seleccione o
programa de centrifugação.

PORTUGUÊS

P1035P

Se não conseguir remediar o problema, ou não o
conseguir localizar, dirija-se ao Centro de
Assistência indicando o modelo da máquina, o
número de série e a data de compra.

77
