Page 1
EWP 1271 TSW
................................................ .............................................
FR LAVE-LINGE NOTICE D'UTILISATION
Page 2
www.electrolux.com
2
SOMMAIRE
1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. BANDEAU DE COMMANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. PROGRAMMES DE LAVAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6. VALEURS DE CONSOMMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7. OPTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8.
AVANT LA PREMIÈRE UTILISATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
9. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
10.
CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
11. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
12.
EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
13. CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.electrolux.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
Page 3
1. CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être
tenu pour responsable des dommages et blessures liés à
une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer
ultérieurement.
1.1 Sécurité des enfants et des personnes
vulnérables
AVERTISSEMENT
Risque d'asphyxie, de blessure ou d'invalidité permanente.
• Cet appareil peut être utilisé par des enfants de plus de
8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont
les connaissances et l'expérience sont insuffisantes, à
condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et
de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés du couvercle
de l'appareil lorsque celui-ci est ouvert.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans surveillance.
FRANÇAIS 3
1.2 Sécurité générale
• Avant toute opération d'entretien, éteignez l'appareil et
débranchez la fiche de la prise secteur.
Page 4
www.electrolux.com
4
• Ne modifiez pas les caractéristiques de cet appareil.
• Respectez la charge maximale de 7 kg (reportez-vous
• Si le câble d'alimentation est endommagé, il doit être
• La pression de l'eau en service (minimale et maximale)
• Les orifices d'aération situés à la base (si présents) ne
• L'appareil doit être raccordé au circuit d'eau à l'aide
au chapitre « Tableau des programmes »).
remplacé par le fabricant, son atelier d'entretien ou un
technicien qualifié afin d'éviter tout danger.
doit être comprise entre 0,5 bar (0,05 MPa) et 8 bar
(0,8 MPa)
doivent pas être obstrués par de la moquette.
des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.
2.
INSTRUCTIONS DE SÉCURITÉ
2.1 Installation
• Retirez l'intégralité de l'emballage et les
boulons de transport.
• Conservez les boulons de transport. Si
vous devez déplacer à nouveau l'appareil, il est conseillé de bloquer le tambour.
• N'installez pas et ne branchez pas un
appareil endommagé.
• N'installez pas l'appareil ou ne l'utilisez
pas dans un endroit où la température
ambiante est inférieure à 0 °C ou dans
un endroit exposé aux intempéries.
• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.
• Assurez-vous que le sol sur lequel vous
installez l'appareil est plat, stable, résistant à la chaleur et propre.
• N'installez pas l'appareil dans un en-
droit où il ne pourrait pas être complètement ouvert.
• L'appareil est lourd, soyez toujours pru-
dent lorsque vous le déplacez. Portez
toujours des gants de sécurité.
• Assurez-vous que de l'air circule entre
l'appareil et le sol.
• Réglez les pieds pour laisser un espace
suffisant entre l'appareil et la surface en
moquette.
Branchement électrique
AVERTISSEMENT
Risque d'incendie ou d'électrocution.
• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si
ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise de courant
de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multiprises
ni de rallonges.
• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du cordon d'alimentation de l'appareil doit être effectué par
notre service après-vente.
Page 5
• Ne connectez la fiche d'alimentation à
la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de
courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise.
• Ne touchez jamais le câble d'alimentation ou la prise avec des mains mouillées.
• Cet appareil est conforme aux directives CEE.
Raccordement à l'arrivée d'eau
• Veillez à ne pas endommager les
tuyaux de circulation d'eau.
• L'appareil doit être raccordé au circuit
d'eau à l'aide des tuyaux neufs fournis.
N'utilisez pas de tuyaux provenant
d'anciens appareils.
• Avant de brancher l'appareil à des
tuyaux neufs ou n'ayant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre.
• Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence
de fuites.
2.2 Utilisation
AVERTISSEMENT
Risque de blessure, de choc électrique, d'incendie, de brûlures ou
de dommage matériel à l'appareil.
• Cet appareil est conçu uniquement
pour un usage domestique et des situations telles que :
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de
cet appareil.
• Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits
FRANÇAIS 5
inflammables à l'intérieur, à proximité
ou sur l'appareil.
• Ne touchez pas la vitre du hublot pendant le déroulement d'un programme.
La vitre peut être chaude.
• Ne placez aucun récipient sous l'appareil pour récupérer tout éventuel écoulement. Contactez le service après-vente
pour connaître les accessoires disponibles.
2.3 Entretien et nettoyage
AVERTISSEMENT
Risque de blessure corporelle ou
de dommages matériels.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la prise
secteur.
• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux
humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas
de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
2.4 Mise au rebut
AVERTISSEMENT
Risque de blessure ou d'asphyxie.
• Débranchez l'appareil de l'alimentation
électrique.
• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la
porte pour empêcher les enfants et les
animaux de s'enfermer dans l'appareil.
2.5 Maintenance
• Contactez le service après-vente pour
faire réparer l'appareil. N'utilisez que
des pièces de rechange d'origine.
Page 6
www.electrolux.com
6
3. DESCRIPTION DE L'APPAREIL
1 2 3
4
5
6
3.1 Sécurité enfants
3.2 Kit de plaques de fixation
(405517114)
Servez-vous de cet accessoire spécial
lorsque vous installez l'appareil sur un socle.
Il empêche les mouvements de l'appareil
lorsque ce dernier est en cours de fonctionnement.
Plan de travail
1
Distributeur de produit de lavage
2
Bandeau de commande
3
Poignée d'ouverture du hublot
4
Plaque signalétique
5
Pieds pour la mise à niveau de l'ap-
6
pareil
Lorsque ce dispositif est activé, vous ne
pouvez pas fermer le hublot. Cela évite
d'enfermer un enfant ou un animal dans
l'appareil par accident. Pour activer ce
dispositif, tournez-le vers la droite, jusqu'à
ce que la rainure soit horizontale. Pour
désactiver ce dispositif, tournez-le vers la
gauche, jusqu'à ce que la rainure soit verticale.
Lisez attentivement la notice fournie avec
cet accessoire.
Vous pouvez l'acheter dans tous les services après-vente agréés.
Page 7
4. BANDEAU DE COMMANDE
1 2 3
FRANÇAIS 7
Chemises
Sport
Rideaux
Jeans
Essorage
Vidange
Rinçage
Sélecteur de programme
1
Touche de réduction de la vitesse
2
d'essorage
Blanc/Couleurs
Couette
Coton Eco
Synthétiques
Délicats
Laine/Lavage
à la main
Soie
Température
Essorage
et voyants des fonc-
tions :
Voyant Sans essorage
Voyant Arrêt cuve pleine
Touche de température
3
Touche Prélavage
4
Touche Départ différé
5
5. PROGRAMMES DE LAVAGE
Programme
Plage de températures
Blanc/Couleurs
90 °C - Froid
Coton Eco
1)
60 °C - 40 °C
Synthétiques
60 °C - Froid
Délicats
40 °C- Froid
Type de charge et degré de salissure
Charge maximale, vitesse d'essorage maximale
Coton blanc et couleurs (normalement sale ou légèrement sale).
7 kg, 1200 tr/min
Coton blanc et couleurs grand teint. Normalement sale.
7 kg, 1200 tr/min
Articles en textiles synthétiques ou mixtes. Normalement sale.
3.5 kg, 1200 tr/min
Articles en textiles délicats tels que l'acrylique, la
viscose ou le polyester. Normalement sale.
3.5 kg, 1200 tr/min
60°
90°
20°
30°
1200
1000
400
6
7
8
9
Départ Diéré
40°
3h 6h 9h
800
Touche Rinçage plus
Touche Rapide
Touche Départ/Pause
Voyants d'état du programme :
Voyant Hublot verrouillé
Voyant Fin de cycle
Voyant Sécurité enfants
Pré-
lavage
Rapide
Départ
Diéré
Rinçage
Plus
Départ/Pause
89
4
5
6
7
Page 8
www.electrolux.com
8
Programme
Plage de températures
Type de charge et degré de salissure
Charge maximale, vitesse d'essorage maximale
Laine/Lavage à la
main
40 °C - Froid
Soie
30 °C
Couette
60 °C - 30 °C
Rinçage
Froid
Vidange
Essorage
Jeans
60 °C - Froid
Rideaux
40 °C - Froid
Sport
30 °C
Chemises
30 °C
Laine lavable en machine, lainages lavables à la
main et textiles délicats portant le symbole « Lavage à la main ».
2 kg, 1200 tr/min
Programme spécial pour les articles en soie et en
textiles synthétiques mixtes.
1 kg, 800 tr/min
Programme spécial pour une couverture, une
couette, un couvre-lit, etc. en textile synthétique.
2.5 kg, 800 tr/min
Pour rincer et essorer le linge. Tous textiles.
7 kg, 1200 tr/min
Pour vidanger l'eau du tambour. Tous textiles.
7 kg
Pour essorer le linge. Tous textiles.
7 kg, 1200 tr/min
Articles en jean ou en jersey. Également pour les
articles de couleurs foncées.
3 kg, 1200 tr/min
Programme spécial pour les rideaux. La phase de
prélavage est automatiquement activée.
2)
2 kg, 800 tr/min
Articles en textiles synthétiques et délicats. Légè-
rement sale ou articles à rafraîchir.
3 kg, 800 tr/min
Articles en textiles synthétiques ou mixtes. Légèrement sale ou articles à rafraîchir.
Pour 5 ou 6 chemises.
800 tr/min
1)
Programmes standard pour les valeurs de consommation de l'étiquette
énergétique.
Conformément à la norme 1061/2010, ces programmes sont respectivement le
« programme standard à 60 °C pour le coton » et le « programme standard à 40 °C pour le
coton ». Ce sont les programmes les plus économes en termes de consommation d'eau et
d'électricité pour laver du linge en coton normalement sale.
La température de l'eau de la phase de lavage peut différer de la température indiquée pour le programme sélectionné.
2)
N'utilisez pas de produit de lavage pour la phase de prélavage.
Page 9
Compatibilité des options avec les programmes
FRANÇAIS 9
Programme
1)
■ ■ ■ ■ ■ ■ ■
■ ■ ■ ■ ■ ■ ■
■ ■ ■ ■ ■ ■ ■
■ ■ ■ ■ ■ ■ ■
■ ■ ■ ■
■ ■ ■
■ ■
■ ■ ■ ■ ■
■
■ ■
■ ■ ■ ■ ■ ■ ■
■ ■ ■ ■ ■ ■
■ ■ ■
■ ■ ■
1)
Si vous sélectionnez l'option Rapide, nous vous recommandons de réduire la charge de
linge. Il est possible de charger entièrement le lave-linge, mais les résultats du lavage seront
alors moins bons. Charge conseillée : coton : 3,5 kg, synthétiques et délicats : 2 kg.
6. VALEURS DE CONSOMMATION
Les données de ce tableau sont approximatives. Les données peuvent différer
pour différentes raisons : la quantité et le type de linge, la température ambiante ou de l'eau.
Page 10
www.electrolux.com
10
Program-
mes
Blanc/Couleurs 60 °C
Blanc/Couleurs 40 °C
Synthétiques
40 °C
Délicats
40 °C
Char-
ge
(kg)
Consom-
mation
énergéti-
que (kWh)
Consom-
mation
d'eau (litres)
Durée ap-
proximative
du pro-
gramme
(minutes)
d'humi-
dité res-
tant (%)
7 1.30 73 170 53
7 0.85 73 145 53
3.5 0.65 58 95 35
3.5 0.65 71 77 35
Taux
wool 30 °C 2 0.30 48 55 30
Programmes coton standard
Coton 60 °C
standard
Coton 60 °C
standard
Coton 40 °C
standard
7 1.07 50 236 53
3.5 0.79 36 192 53
3.5 0.57 36 166 53
Mode « Éteint » (W) Mode « Veille » (W)
0.48 0.48
Les informations fournies dans le tableau ci-dessus sont conformes à la directive
d'application 2009/125/EC de la réglementation 1015/2010 de la commission
européenne.
1)
Au terme de la phase d'essorage.
1)
7. OPTIONS
7.1 Température
Sélectionnez cette option pour modifier la
température par défaut.
Voyant
Le voyant de la température réglée s'allume.
7.2 Essorage
Cette option vous permet de modifier la
vitesse d'essorage par défaut.
Le voyant de la vitesse sélectionnée s'allume.
= eau froide.
Options d'essorage
supplémentaires :
Sans essorage
• Sélectionnez cette option pour éliminer
toutes les phases d'essorage. Seule la
phase de vidange est disponible.
• Le voyant correspondant s'allume.
• Sélectionnez cette option pour les textiles très délicats.
• Certains programmes de lavage utilisent une quantité d'eau plus importante
lors de la phase de rinçage.
Page 11
Arrêt cuve pleine
• Sélectionnez cette option pour éviter
que le linge ne se froisse.
• Le voyant correspondant s'allume.
• Il reste de l'eau dans le tambour lorsque le programme est terminé.
• Le tambour tourne régulièrement pour
éviter que le linge ne se froisse.
• Le hublot reste verrouillé.
• Vous devez vidanger l'eau pour pouvoir
déverrouiller le hublot.
Pour effectuer la vidange, reportez-vous au chapitre « À la fin du
programme ».
7.3 Prélavage
Cette option vous permet d'ajouter une
phase de prélavage à un programme de
lavage.
Utilisez cette option pour le linge très sale.
Lorsque vous réglez cette option, la durée
du programme est allongée.
Le voyant correspondant s'allume.
7.4 Départ différé
Avec cette option, vous pouvez différer le
départ d'un programme de 9, 6 ou 3 heures.
L'indicateur de cette option et l'indicateur
de la valeur réglée s'allument.
7.5 Rinçage plus
Cette option vous permet d'ajouter des
rinçages à un programme de lavage.
Utilisez cette option pour les personnes
allergiques aux produits de lavage et dans
les régions où l'eau est douce.
Le voyant correspondant s'allume.
7.6 Rapide
Cette option vous permet de diminuer la
durée d'un programme.
FRANÇAIS 11
Utilisez cette option pour le linge légèrement sale ou à rafraîchir.
Le voyant correspondant s'allume.
7.7 Sécurité enfants
Avec cette option, vous pouvez empêcher
les enfants de jouer avec le bandeau de
commande.
•Pour activer/désactiver cette option,
appuyez simultanément sur les touches
et jusqu'à ce que le voyant
s'allume/s'éteigne.
Vous pouvez activer cette option :
• Une fois que vous avez appuyé sur la
touche
de programme sont verrouillés.
• Avant d'appuyer sur
peut pas démarrer.
, les options et le sélecteur
: l'appareil ne
7.8 Rinçage plus permanent
Cette fonction vous permet de maintenir
la fonction Rinçage plus activée en permanence lorsque vous sélectionnez un
nouveau programme.
•Pour activer/désactiver cette option,
appuyez simultanément sur les touche
et jusqu'à ce que le voyant
s'allume/s'éteigne.
7.9 Signaux sonores
Les signaux sonores retentissent lorsque :
• Le programme est terminé.
• L'appareil présente une anomalie de
fonctionnement.
Pour désactiver/activer les signaux sonores, appuyez simultanément sur les
touches
et pendant 6 secondes.
Si vous désactivez les signaux sonores, ils continueront à retentir si
l'appareil présente une anomalie.
8. AVANT LA PREMIÈRE UTILISATION
1.
Versez 2 litres d'eau dans le distributeur de produit de lavage pour la pha-
se de lavage. Cela active le système
de vidange.
Page 12
www.electrolux.com
12
2.
Versez une petite quantité de détergent dans le compartiment de la phase de lavage.
3.
Sélectionnez et faites démarrer, à vide, un programme pour le coton à la
9. UTILISATION QUOTIDIENNE
température la plus élevée possible.
Cela élimine toute salissure éventuelle
du tambour et de la cuve.
1.
Ouvrez le robinet d'eau.
9.1 Chargement du linge
9.2 Utilisation de lessive et d'additifs
2.
Branchez l'appareil sur le secteur.
1.
Ouvrez le hublot de l'appareil.
2.
Mettez le linge dans le tambour, un
article à la fois. Dépliez-les le plus
possible. Assurez-vous de ne pas
surcharger le tambour.
3.
Fermez le hublot.
ATTENTION
Veillez à ce qu'il n'y ait pas de linge coincé entre le joint et le hublot. Cela pourrait provoquer une
fuite d'eau ou endommager le linge.
Si vous sélectionnez un programme avec prélavage, versez la lessive destinée à la phase de prélavage directement dans le tambour.
• Dosez le produit de lavage et l'assouplissant.
• Fermez soigneusement la boîte à produits.
Compartiment à lessive pour la phase de lavage.
Compartiment réservé aux additifs liquides (assouplissant, amidon).
Volet pour produit de lavage en poudre ou liquide.
Page 13
Lessive liquide ou en poudre
FRANÇAIS 13
1.
2.
A
3.
4.
B
• Position A pour la lessive en poudre (réglage d'usine).
• Position B pour la lessive liquide.
Si vous utilisez une lessive liquide :
– N'utilisez pas de lessives liquides gélatineuses ou épaisses.
– Ne dépassez pas le niveau maximal.
– Ne sélectionnez pas de phase de prélavage.
– Ne sélectionnez pas la fonction Départ différé.
9.3 Réglage d'un programme
1.
Tournez le sélecteur pour choisir votre programme :
–
L'indicateur
2.
Si nécessaire, modifiez la température
et la vitesse d'essorage ou ajoutez les
options disponibles. Lorsque vous
activez une option, le voyant de l'option sélectionnée s'allume.
Si vous effectuez un mauvais réglage, le voyant
rouge.
clignote.
clignote en
9.4 Démarrage d'un programme
sans départ différé
Appuyez sur :
• Le voyant de la touche
gnoter et reste allumé.
• Le programme démarre, le couvercle se
verrouille et le voyant
• La pompe de vidange peut momentanément se mettre en route lorsque l'appareil se remplit d'eau.
arrête de cli-
est allumé
Page 14
www.electrolux.com
14
9.5 Démarrage d'un programme
avec départ différé
•
Appuyez sur la touche
délai souhaité. Le voyant du départ dif-
féré sélectionné s'allume. Le voyant
s'allume.
• Appuyez sur
– L'appareil commence le décompte.
– Lorsque le décompte est terminé, le
programme démarre automatiquement.
Vous pouvez à tout moment modifier ou annuler le départ différé,
avant d'appuyer sur la touche
.
Pour annuler le départ différé :
1.
Appuyez sur pour mettre l'appareil
en pause.
2.
Appuyez sur la touche jusqu'à ce
que le voyant du départ différé sélectionné s'allume.
Appuyez de nouveau sur
marrer le programme immédiatement.
:
pour régler le
pour dé-
9.6 Interruption d'un
programme et modification des
options
Vous ne pouvez modifier que quelques
options avant qu'elles ne soient activées.
1.
Appuyez sur . Le voyant clignote.
2.
Modifiez les options.
3.
Appuyez de nouveau sur . Le programme se poursuit.
9.7 Annulation d'un programme
1.
Tournez le sélecteur de programme
pour annuler le programme et
sur
éteindre l'appareil.
2.
Tournez de nouveau le sélecteur pour
allumer l'appareil. Vous pouvez maintenant régler un nouveau programme
de lavage.
L'appareil ne vidange pas l'eau.
9.8 Ouverture du hublot
Lors du fonctionnement d'un programme
ou du départ différé, le hublot de l'appa-
reil est verrouillé et le voyant
mé.
ATTENTION
Si la température et le niveau de
l'eau dans le tambour sont trop
élevés, vous ne pouvez pas ouvrir
le hublot.
Pour ouvrir le hublot lorsque le départ
différé est en cours :
1.
Appuyez sur pour mettre l'appareil
en pause.
2.
Attendez que le voyant Hublot verrouillé
3.
Vous pouvez ouvrir le hublot.
4.
Fermez le hublot et appuyez de nouveau sur la touche
féré se poursuit.
Pour ouvrir le hublot lorsqu'un
programme est en fonctionnement :
1.
Tournez le sélecteur de programme
sur
2.
Attendez quelques minutes avant
d'ouvrir le hublot.
3.
Fermez le hublot de l'appareil.
4.
Sélectionnez à nouveau le programme.
s'éteigne.
pour mettre à l'arrêt l'appareil.
est allu-
. Le départ dif-
9.9 À la fin du programme
• L'appareil s'arrête automatiquement.
• Un signal sonore retentit (s'il est activé).
• Le voyant
•
Le voyant de verrouillage du hublot
s'éteint.
•
Le voyant s'allume.
• Vous pouvez ouvrir le hublot.
• Sortez le linge de l'appareil. Vérifiez que
le tambour est vide.
• Laissez le hublot entrouvert pour éviter
la formation de moisissures et l'apparition de mauvaises odeurs.
• Fermez le robinet d'eau.
• Tournez le sélecteur de programme sur
pour éteindre l'appareil.
s'éteint.
Page 15
Le programme de lavage est terminé,
mais il y a de l'eau dans le tambour :
– Le tambour tourne régulièrement pour
éviter que le linge ne se froisse.
–
Le voyant de verrouillage du hublot
est allumé. Le voyant clignote. Le
hublot reste verrouillé.
– Vous devez vidanger l'eau pour pouvoir
ouvrir le hublot.
Pour vidanger l'eau :
1.
Si besoin est, diminuez la vitesse
d'essorage. Si vous avez sélection-
né l'option
uniquement une vidange.
2.
Appuyez sur . L'appareil effectue la vidange et l'essorage.
3.
Une fois le programme terminé et le
voyant de verrouillage du hublot
éteint, vous pouvez ouvrir le
hublot.
4.
Tournez le sélecteur de programme
sur
, l'appareil effectue
pour éteindre l'appareil.
10. CONSEILS UTILES
FRANÇAIS 15
L'appareil effectue automatiquement la vidange et l'essorage au
bout d'environ 18 heures (excepté
pour le programme Laine).
9.10 Veille
Quelques minutes après la fin du programme de lavage, si vous n'avez pas
éteint l'appareil, la fonction d'économie
d'énergie éteint automatiquement l'appareil.
La fonction d'économie d'énergie réduit la
consommation d'énergie lorsque l'appareil est en veille.
• Tous les voyants s'éteignent.
•
L'indicateur
• Appuyez sur l'une des options pour
désactiver la fonction d'économie
d'énergie.
clignote lentement.
10.1 Chargement du linge
• Séparez le linge entre : blanc, couleur,
synthétiques, délicats et laine.
• Respectez les instructions de lavage
qui figurent sur les étiquettes des vêtements.
• Ne lavez pas ensemble les articles
blancs et en couleur.
• Certains articles en couleur peuvent déteindre lors des premiers lavages. Il est
recommandé de les laver séparément
lors des premiers lavages.
• Boutonnez les taies d'oreiller, fermez
les fermetures à glissière et à pression
et les crochets. Attachez les ceintures.
• Videz les poches des vêtements et dépliez-les.
• Retournez les vêtements en tissus multi-couches, la laine et les articles portant des illustrations imprimées.
• Enlevez les taches.
• Lavez les taches incrustées avec un
produit spécial.
• Traitez les rideaux avec précautions.
Enlevez les crochets et placez les rideaux dans un sac de lavage ou une
taie d'oreiller.
• Ne lavez pas dans l'appareil :
– Le linge sans ourlet ou déchiré
– Les soutien-gorges à armatures.
– Utilisez un sac de lavage pour les ar-
ticles très petits.
• Une très petite charge peut provoquer
des problèmes d'équilibre pendant la
phase d'essorage. Si cela se produit,
répartissez manuellement les articles
dans la cuve et lancez à nouveau la
phase d'essorage.
10.2 Taches tenaces
Pour certaines taches, l'eau et les produits de lavage ne suffisent pas.
Il est recommandé d'éliminer ces taches
avant de mettre les articles dans l'appareil.
Des détachants spéciaux sont disponibles. Utilisez le détachant spécial adapté
au type de tache et au tissu.
Page 16
www.electrolux.com
16
10.3 Produits de lavage et
additifs
• Utilisez uniquement des produits de la-
• Ne mélangez pas différents types de
• Afin de préserver l'environnement, n'uti-
• Respectez les instructions qui se trou-
• Utilisez les produits adaptés au tissu, à
• Si votre appareil ne dispose pas d'un
10.4 Conseils écologiques
• Réglez un programme sans prélavage
vage et des additifs spécialement conçus pour les lave-linge.
produits de lavage.
lisez que la quantité nécessaire de produit de lavage.
vent sur les emballages de ces produits.
la température du programme et au niveau de salissure.
distributeur de produit de lavage avec
volet, ajoutez les produits de lavage
avec une boule doseuse.
pour laver du linge normalement sale.
• Commencez toujours un programme
de lavage avec une charge de linge
maximale.
• Si nécessaire, utilisez un détachant
quand vous réglez un programme à
basse température.
• Pour utiliser la bonne quantité de produit de lavage, vérifiez la dureté de l'eau
de votre système domestique.
10.5 Dureté de l'eau
Si, dans votre région, la dureté de l'eau
est élevée ou modérée, il est recommandé d'utiliser un adoucisseur d'eau pour
les lave-linge. Dans les régions où l'eau
est douce, il n'est pas nécessaire d'utiliser
un adoucisseur d'eau.
Pour connaître la dureté de l'eau dans votre région, contactez votre compagnie
des eaux.
Utilisez la bonne quantité pour l'adoucisseur d'eau. Respectez les instructions qui
se trouvent sur les emballages de ces
produits.
11. ENTRETIEN ET NETTOYAGE
AVERTISSEMENT
Avant d'intervenir sur l'appareil, débranchez-le.
11.1 Nettoyage extérieur
Nettoyez l'appareil uniquement avec de
l'eau savonneuse chaude. Séchez complètement toutes les surfaces.
ATTENTION
N'utilisez pas d'alcool, de solvants
ni de produits chimiques.
11.2 Entretien régulier
Avec les programmes à basse température, il est possible que certains produits de
lavage restent dans le tambour. Procédez
à un entretien régulier. Pour ce faire :
• Retirez le linge du tambour.
• Sélectionnez le programme pour le coton à température maximale avec une
petite quantité de détergent.
Page 17
11.3 Joint du hublot
Examinez régulièrement le joint et enlevez
tous les objets situés à l'intérieur.
11.4 Nettoyage du distributeur de produit de lavage
1. 2.
3. 4.
FRANÇAIS 17

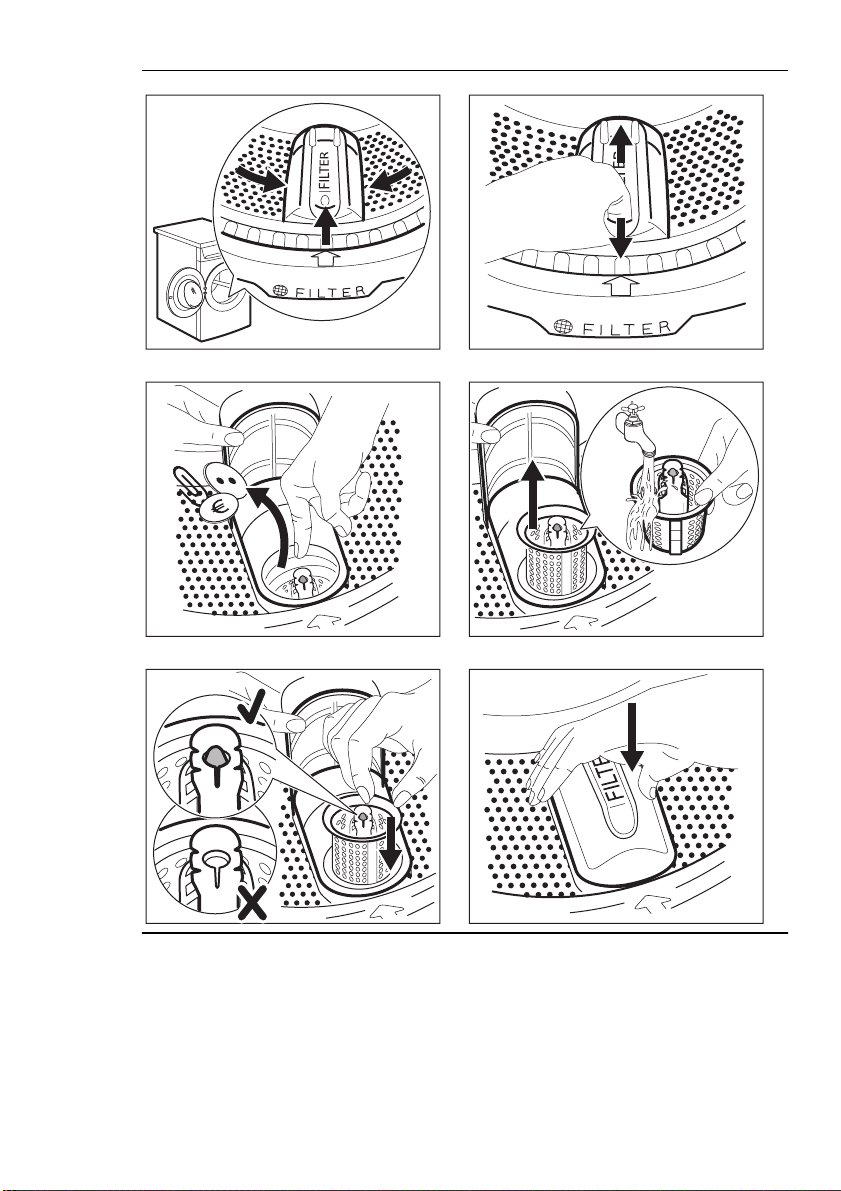

11.5 Nettoyage du filtre de
vidange
AVERTISSEMENT
Ne nettoyez pas le filtre de vidange si l'eau dans l'appareil est
chaude.
Page 18
www.electrolux.com
18
1. 2.
3. 4.
5. 6.
Page 19
FRANÇAIS 19
11.6 Nettoyage du tuyau d'arrivée d'eau et du filtre de la vanne
1.
1
2
3
3. 4.
11.7 Précautions contre le gel
Si l'appareil est installé dans un local dans
lequel la température peut être négative,
évacuez toute l'eau restant dans le tuyau
d'alimentation et la pompe de vidange.
Exécutez également cette procédure lorsque vous souhaitez effectuer une vidange d'urgence.
1.
Débranchez la fiche de l'appareil de la
prise secteur.
2.
Fermez le robinet d'eau.
3.
Retirez le tuyau d'arrivée d'eau.
4.
Retirez le tuyau de vidange du support arrière et décrochez-le de l'évier
ou du siphon.
2.
45°
20°
5.
Placez les extrémités du tuyau de vidange et du tuyau d'arrivée d'eau
dans un récipient. Laissez l'eau
s'écouler des tuyaux.
6.
Une fois toute l'eau évacuée, réinstallez le tuyau d'arrivée d'eau et le tuyau
de vidange.
AVERTISSEMENT
Assurez-vous que la température
est supérieure à 0 °C avant d'utiliser à nouveau l'appareil.
Le fabricant ne pourra être tenu
pour responsable en cas de dommages dus aux basses températures.
Page 20
www.electrolux.com
20
12. EN CAS D'ANOMALIE DE FONCTIONNEMENT
L'appareil ne démarre pas ou s'arrête en
cours de programme.
Dans un premier temps, essayez de trouver une solution au problème (reportezvous au tableau). Si vous n'y parvenez
pas, contactez le service après-vente.
Les signaux sonores retentissent lorsque
certains problèmes se produisent. Le voy-
ant rouge
voyants s'allume, pour indiquer un code
d'alarme :
clignote et l'un des autres
•
- L'appareil n'est pas approvisionné
en eau.
•
- L'appareil ne se vidange pas.
•
- Le couvercle de l'appareil n'est
pas fermé. Vérifiez le couvercle.
AVERTISSEMENT
Éteignez l'appareil avant de procéder aux vérifications.
Problème Solution possible
Le programme ne démarre pas.
Assurez-vous que la fiche du câble d'alimentation est
bien insérée dans la prise de courant.
Vérifiez que le hublot de l'appareil est fermé.
Assurez-vous qu'aucun fusible n'est grillé dans la boîte à
fusibles.
Assurez-vous que la touche Départ/Pause est enfoncée.
Si vous avez sélectionné un départ différé, annulez-le ou
attendez la fin du décompte.
Désactivez la sécurité enfants si elle a été préalablement
activée.
L'appareil ne se rem-
Assurez-vous que le robinet d'eau est ouvert.
plit pas d'eau.
Assurez-vous que la pression de l'arrivée d'eau n'est
pas trop basse. Pour obtenir cette information, contac-
tez votre compagnie des eaux.
Assurez-vous que le robinet d'eau n'est pas obstrué.
Assurez-vous que le filtre du tuyau d'arrivée d'eau et le
filtre de la vanne ne sont pas obstrués. Reportez-vous
au chapitre « Entretien et nettoyage ».
Assurez-vous que le tuyau d'arrivée d'eau n'est pas tor-
du ni plié.
Vérifiez que le raccordement du tuyau d'arrivée d'eau est
correct.
L'appareil ne vidange
Assurez-vous que le siphon de l'évier n'est pas obstrué.
pas l'eau.
Assurez-vous que le tuyau de vidange n'est pas tordu ni
plié.
Assurez-vous que le filtre de vidange n'est pas obstrué.
Nettoyez le filtre si nécessaire. Reportez-vous au chapi-
tre « Entretien et nettoyage ».
Vérifiez que la position du tuyau de vidange est correcte.
Page 21
FRANÇAIS 21
Problème Solution possible
Sélectionnez le programme de vidange si vous avez
choisi un programme sans phase de vidange.
Sélectionnez le programme de vidange si vous avez
choisi une option se terminant avec de l'eau dans le
tambour.
La phase d'essorage
Sélectionnez le programme d'essorage.
n'a pas lieu ou le cycle
de lavage dure plus
longtemps que d'habitude.
Assurez-vous que le filtre de vidange n'est pas obstrué.
Nettoyez le filtre si nécessaire. Reportez-vous au chapi-
tre « Entretien et nettoyage ».
Répartissez manuellement les vêtements dans la cuve et
lancez à nouveau la phase d'essorage. Ce problème
peut résulter de problèmes d'équilibrage.
Il y a de l'eau sur le
sol.
Assurez-vous que les raccords des tuyaux d'eau sont
bien serrés et qu'il n'y a aucune fuite d'eau.
Assurez-vous que le tuyau de vidange n'est pas endom-
magé.
Assurez-vous d'utiliser une lessive adaptée en quantité
correcte.
Impossible d'ouvrir le
Assurez-vous que le programme de lavage est terminé.
hublot de l'appareil.
Sélectionnez le programme de vidange ou d'essorage
s'il y a de l'eau dans le tambour.
L'appareil fait un bruit
inhabituel.
Vérifiez que l'appareil est de niveau. Reportez-vous au
chapitre « Instructions d'installation ».
Vérifiez que l'emballage et/ou les boulons de transport
ont été retirés. Reportez-vous au chapitre « Instructions
d'installation ».
Ajoutez plus de linge dans le tambour. La charge est
peut-être trop légère.
L'appareil se remplit
d'eau et se vidange
Vérifiez que la position du tuyau de vidange est correcte.
Le tuyau est peut-être trop bas.
immédiatement.
Les résultats de lavage ne sont pas satis-
Augmentez la quantité de produit de lavage ou utilisez-
en un autre.
faisants.
Utilisez des produits spéciaux pour enlever les taches te-
naces avant de laver le linge.
Veillez à sélectionner la température correcte.
Réduisez la charge de linge.
Page 22
www.electrolux.com
22
Après avoir effectué ces contrôles, mettez
l'appareil en marche. Le programme reprend là où il s'était interrompu.
Si le problème persiste, contactez le service après-vente.
13. CARACTÉRISTIQUES TECHNIQUES
Dimensions Largeur / Hauteur / Pro-
fondeur
Profondeur totale 542 mm
Branchement électrique : Tension
Puissance totale
Fusible
Fréquence
Niveau de protection contre l'infiltration de particules
solides et d'humidité assuré par le couvercle de protection, excepté là où l'équipement basse tension ne
dispose d'aucune protection contre l'humidité
Pression de l'arrivée
d'eau
Arrivée d'eau
1)
Minimum 0,5 bar (0,05 MPa)
Maximum 8 bar (0,8 MPa)
Eau froide
Charge maximale Coton 7 kg
Vitesse d'essorage Maximum 1200 tr/min
1)
Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 pouce).
14. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils
portant le symbole
ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.
600 / 850 / 500 mm
230 V
2100 W
10 A
50 Hz
IPX4
avec les ordures
Page 23
FRANÇAIS 23
Page 24
www.electrolux.com/shop
192977090-A-092013
Loading...
