Page 1

informaţii pentru utilizator

Maşină de spălat rufe

EWP 106300 W EWP 126300 W

Page 2

2 electrolux

Electrolux. Thinking of you.

Pentru a vedea cum gândim, vizitaţi www.electrolux.com

CUPRINS

Informaţii privind siguranţa 2 Măsuri de precauţie împotriva îngheţului

Protejarea mediului înconjurător 4 Descrierea produsului 5 Date tehnice 6 Instalarea 6

Ne rezervãm dreptul asupra efectuãrii de modificãri

INFORMAŢII PRIVIND SIGURANŢA

Important Citiţi cu atenţie şi păstraţi materialul pentru a-l consulta pe viitor.

•Siguranţa aparatului este conformă cu standardele din industrie şi cu prevederile legislative privind siguranţa aparatelor. Cu toate acestea, noi, în calitate de producători, ne simţim obligaţi să vă furnizăm următoarele recomandări referitoare la siguranţă.

• Este foarte important ca manualul cu instrucţiuni să rămână împreună cu aparatul, pentru a putea fi consultat pe viitor. Dacă aparatul este vândut sau transferat altui proprietar, sau dacă vă mutaţi şi renunţaţi la aparat, asiguraţi-vă că manualul rămâne cu aparatul, astfel încât noul proprietar să poată lua cunoştinţă de funcţionarea aparatului şi de respectivele

suri de precauţie.

mă

• TREBUIE să le citiţi cu atenţie înainte de a instala şi de a utiliza aparatul

• Înainte de a începe, verificaţi dacă aparatul s-a deteriorat în timpul transportului. Nu conectaţi niciodată un aparat deteriorat. Dacă piesele sunt deteriorate, contactaţi furnizorul.

•Dacă aparatul este livrat iarna, când tem- peraturile sunt sub zero grade. Depozitaţi-l la temperatura camerei timp de 24 de ore, înainte de a-l utiliza pentru prima dată.

• Acest aparat este produs pentru uz caznic în condiţii normale. Producătorul nu este răspunzător pentru deteriorările apărute ca urmare a îngheţului. Citiţi capitolul "Măsuri de precauţie împotriva îngheţului"

Prima utilizare 10 Personalizarea 10 Utilizarea zilnică 11 Programe de spălare 20 Valori de consum 23 Îngrijirea şi curăţarea 23 Ce trebuie făcut dacă... 26

Aspecte generale privind siguranţa

• Este periculos să modificaţi specificaţiile sau să încercaţi să modificaţi acest produs, în orice fel

• În timpul programelor de spălare la temperatură foarte ridicată, geamul uşii se poate înfierbânta Nu îl atingeţi!

•Asigura

• Obiecte precum monedele, acele de si-

•Folosiţi numai cantităţile recomandate de

•Spălaţi obiectele mici, de exemplu şose-

• Nu utilizaţi maşina de spălat pentru a

• Scoateţi întotdeauna aparatul din priză şi

• În nici un caz nu trebuie să încercaţi să

ţi-vă că animalele de companie sau copiii nu intră în tambur. Pentru a evita acest lucru, verificaţi interiorul tamburului înainte de utilizare.

guranţă, cuiele, şuruburile, pietrele sau orice alte materiale tari şi ascuţite pot cauza deteriorarea gravă şi nu trebuie introduse în maşină.

balsam pentru rufe şi detergent. Ţesături- le se pot deteriora dacă puneţi prea mult detergent Consultaţi recomandările producătorului privind cantităţile.

tele, panglicile, cordoanele etc., într-un săculeţ de spălare sau într-o faţă de pernă, deoarece este posibil ca .acestea să cadă între cuvă şi tambur

spăla articole cu balene, cu materiale netivite sau sfâş

închideţi robinetul de apă după utilizare, curăţare şi operaţii de întreţinere

reparaţi aparatul singuri Reparaţiile efectuate de persoane fără experienţă pot cauza răniri sau defecţiuni grave. Contactaţi centrul de service local. Insistaţi întot-

iate.

Page 3

electrolux 3

deauna să se utilizeze piese de schimb originale.

Instalarea

• Acest aparat este greu. Trebuie să procedaţi cu atenţie când îl deplasaţi.

• Toate ambalajele şi şuruburile pentru transport trebuie să fie înlăturate înainte de utilizare. Dacă aceste indicaţii nu sunt respectate, se poate produce deteriorarea gravă a produsului şi a bunurilor. Vedeţi capitolul corespunzător din manualul utilizatorului.

• Acest aparat trebuie utilizat exclusiv neîncastrat. NU îl integraţi sub un blat de bucătărie şi NU îndepărtaţi suprafaţa de lucru a aparatului sub niciun motiv.

•După instalarea aparatului, asiguraţi-vă că acesta nu este aşezat pe furtunul de alimentare sau pe furtunul de evacuare, iar cablul de alimentare nu este strivit între suprafaţa de lucru şi perete.

•Instalaţi aparatul pe o podea plată, tare.

• Nu puneţi niciodată carton, lemn sau alte materiale similare sub aparat pentru a compensa denivelările podelei.

•Dacă aparatul este amplasat pe o podea mochetată, reglaţi picioarele pentru a permite aerului s

ă circule liber pe dede-

subt.

• Verificaţi dacă aparatul atinge peretele sau alte corpuri de mobilier din bucătărie

• Acest aparat trebuie racordat la o

sursă de alimentare cu apă rece.

•Nu folosiţi furtunul de la maşina de spălat anterioară pentru a conecta noua maşină la sursa de alimentare cu apă. Folosiţi întotdeauna furtunul furnizat împreună cu aparatul.

• Furtunul de alimentare cu apă nu poate fi prelungit. Dacă este prea scurt şi nu doriţi să schimbaţi poziţia robinetului, va trebui să cumpăraţi un furtun nou, mai lung, proiectat special pentru acest tip de utilizare.

• Verificaţi întotdeauna să nu fie scurgeri de apă de la furtunuri şi de la racordările lor, după instalare

•Dacă aparatul este instalat într-o încăpere unde temperatura poate scădea sub zero grade Celsius, citiţi capitolul "Măsuri de precauţie împotriva îngheţ

ului". Pro-

ducătorul îşi declină orice responsabilitate

pentru deteriorările apărute ca urmare a îngheţului.

• Toate lucrările de instalare necesare pentru montarea acestui aparat trebuie efectuate de către un instalator calificat sau de o persoană competentă.

• Toate lucrările electrice necesare pentru instalarea acestui aparat trebuie efectuate de către un electrician calificat.

Utilizarea

• Acest aparat este proiectat pentru uz casnic. Nu trebuie folosit în scopuri diferite de cele pentru care a fost proiectat.

•Spălaţi numai ţesături care sunt făcute pentru a fi spălate în maşina de spălat. Respectaţi instrucţiunile de pe eticheta fiecărui articol.

• Nu supraîncărcaţi aparatul. Consultati "Tabelul cu programele de spălare".

•Înainte de spălare, verificaţi dacă toate buzunarele sunt goale, iar nasturii şi fermoarele sunt închise Evitaţi să spălaţi articolele destrămate sau sfâşiate şi trata

ţi petele de vopsea, cerneală, rugină şi iarbă înainte de spălare. Sutienele cu sârmă NU trebuie spălate la maşină.

• Sertarul-distribuitor pentru detergent dispune de o inserţie pentru introducerea detergentului lichid. Nu utilizaţi inserţia cu detergenţi gelatinoşi, cu programe ce includ prespălarea şi cu opţiunea de pornire cu întârziere. În toate aceste cazuri puteţi utiliza recipiente de măsurare sau pungile livrate cu detergenţii. La finalul ci- clului de spălare scoateţi etalonul de măsură.

• Hainele care au venit în contact cu produse volatile pe bază de benzină nu trebuie spălate la maşină. Dacă se folosesc lichide volatile de curăţare, trebuie să procedaţi cu atenţie pentru ca lichidul să fie îndepărtat din haine, înainte de a fi introduse în maşină.

•Nu trageţi niciodată de cablul de alimen- tare pentru a scoate

ştecărul din priză;

apucaţi întotdeauna de ştecăr

•Nu folosiţi niciodată un aparat nou dacă sunt deteriorate cablul de alimentare, panoul de control, suprafaţa de lucru sau baza, iar interiorul aparatului este accesibil.

Page 4

4 electrolux

Siguranţa copiilor

• Acest aparat nu trebuie folosit de persoane (inclusiv copii) cu capacităţi fizice şi senzoriale reduse, sau lipsiţi de expe- rienţă şi cunoştinţe, cu excepţia cazului în care sunt supravegheaţi sau li s-au dat instrucţiuni în legătură cu folosirea aparatului, de către o persoană răspunzătoare pentru siguranţa lor.

• Copiii trebuie supravegheaţi ca să nu se joace cu aparatul.

• Materialele de ambalaj (de exemplu folie din plastic, polistiren) pot fi periculoase pentru copii. Pericol de sufocare! Nu le lăsaţi la îndemâna copiilor.

•Păstraţi toţi detergenţii într-un loc sigur, care să nu fie la îndemâna copiilor.

•Asiguraţi-vă că animalele sau copiii nu intră în tambur. Pentru a evita ca anima- lele de companie sau copiii să rămână blocaţi în tambur, aparatul dispune de un dispozitiv special. Pentru a activa acest dispozitiv, rotiţi la dreapta butonul din in-

teriorul uşii (fără a-l ap fanta ajunge în poziţie orizontală. Folosiţi o monedă, dacă este nevoie.

Pentru a dezactiva acest dispozitiv şi a relua posibilitatea de a închide uşa, rotiţi butonul la stânga, până când fanta ajunge în poziţie verticală.

MĂSURI DE PRECAUŢIE ÎMPOTRIVA ÎNGHEŢULUI

Dacă aparatul este instalat într-un loc în care temperatura poate scădea sub 0 °C, procedaţi în felul următor pentru a elimina apa rămasă în interior:

1. scoateţi ştecherul din priză;

2. închideţi robinetul de apă;

3. deşurubaţi de pe robinet furtunul de ali-

mentare cu apă;

4. scoateţi furtunul de evacuare de pe su-

portul din spate şi desfaceţi-l de la chiuvetă sau sifon;

5. puneţi un recipient pe podea;

6. lăsaţi furtunul de evacuare pe podea, puneţi capetele externe ale furtunurilor de evacuare şi alimentare în recipientul de pe podea şi lăsaţi apa să se scurgă complet;

7. înşurubaţi la loc furtunul de alimentare cu apă şi repoziţionaţi la loc furtunul de scurgere;

Când doriţi să utilizaţi maşina din nou, asiguraţi-vă că temperatura din încăpere este mai mare de 0 °C.

ăsa), până când

PROTEJAREA MEDIULUI ÎNCONJURĂTOR

Simbolul e pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare

corespunzător pentru reciclarea echipamentelor electrice şi electronice. Asigurându-vă că aţi eliminat în mod corect produsul, ajutaţi la evitarea potenţialelor consecinţe negative pentru mediul

Page 5

electrolux 5

înconjurător şi pentru sănătatea persoanelor, consecinţe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informaţii detaliate despre reciclarea acestui produs, vă rugăm să contactaţi biroul local, serviciul pentru eliminarea deşeurilor sau magazinul de la care l-aţi achiziţionat.

Materialele de ambalare

Materialele marcate cu simbolul

sunt reciclabile. >PE<=polietilenă >PS<=polistiren >PP<=polipropilenă Aceasta înseamnă că pot fi reciclate dacă sunt aruncate în mod corespunzător, în containerele speciale de colectare.

Recomandări ecologice

Pentru a economisi apă şi energie şi pentru a contribui la protejarea mediului încon-

DESCRIEREA PRODUSULUI

1 2 3

jurător, vă recomandăm să respectaţi aceste indicaţii:

• Rufele normal murdare pot fi spălate fără prespălare, pentru a economisi detergent, apă şi timp (iar mediul înconjurător e protejat!).

•Maşina funcţionează mai economic dacă are o încărcătură întreagă.

• Cu o pre-tratare corespunzătoare, petele şi murdăria limitată pot fi îndepărtate; rufele pot fi spălate apoi la o temperatură mai joasă.

•Măsuraţi cantitatea de detergent în func-

ţie de duritatea apei, de gradul de

ărie şi de cantitatea de rufe care e

murd spălată.

Sertar-distribuitor pentru detergent

Suprafaţă de lucru

Panou de comandă

Mâner pentru deschiderea uşii

Plăcuţă cu datele tehnice (pe marginea

interioară)

Picioare din faţă reglabile

Furtun evacuare apă

Suport pentru furtunul de evacuare

Page 6

6 electrolux

Suporturi furtun

Furtun alimentare cu apă

Cablu alimentare electrică

Picioare din spate

DATE TEHNICE

Dimensiuni Lăţime

Înălţime Adâncime

Racordarea electrică Informaţiile referitoare la racordarea la electricitate sunt specificate

pe plăcuţa cu datele tehnice, situată pe marginea interioară a uşii aparatului.

Presiunea apei de alimentare Minimă

Maximă Încărcătură maximă Bumbac 6 kg Viteza de centrifugare Maximă 1000 rpm (EWP 106300W)

60 cm 85 cm 50 cm

0,05 MPa 0,8 MPa

1200 rpm (EWP 126300W)

INSTALAREA

Despachetarea

Avertizare

• Anterior instalării aparatului citiţi cu atenţie capitolul "Informaţii privind siguranţa".

Avertizare Îndepărtaţi şi păstraţi toate materialele de transport ,

astfel încât să poată fi reutilizate în cazul în care aparatul trebuie transportat din nou.

x 3

Instrumente necesare

10 mm 30 mm

x 2

x 3

x 1

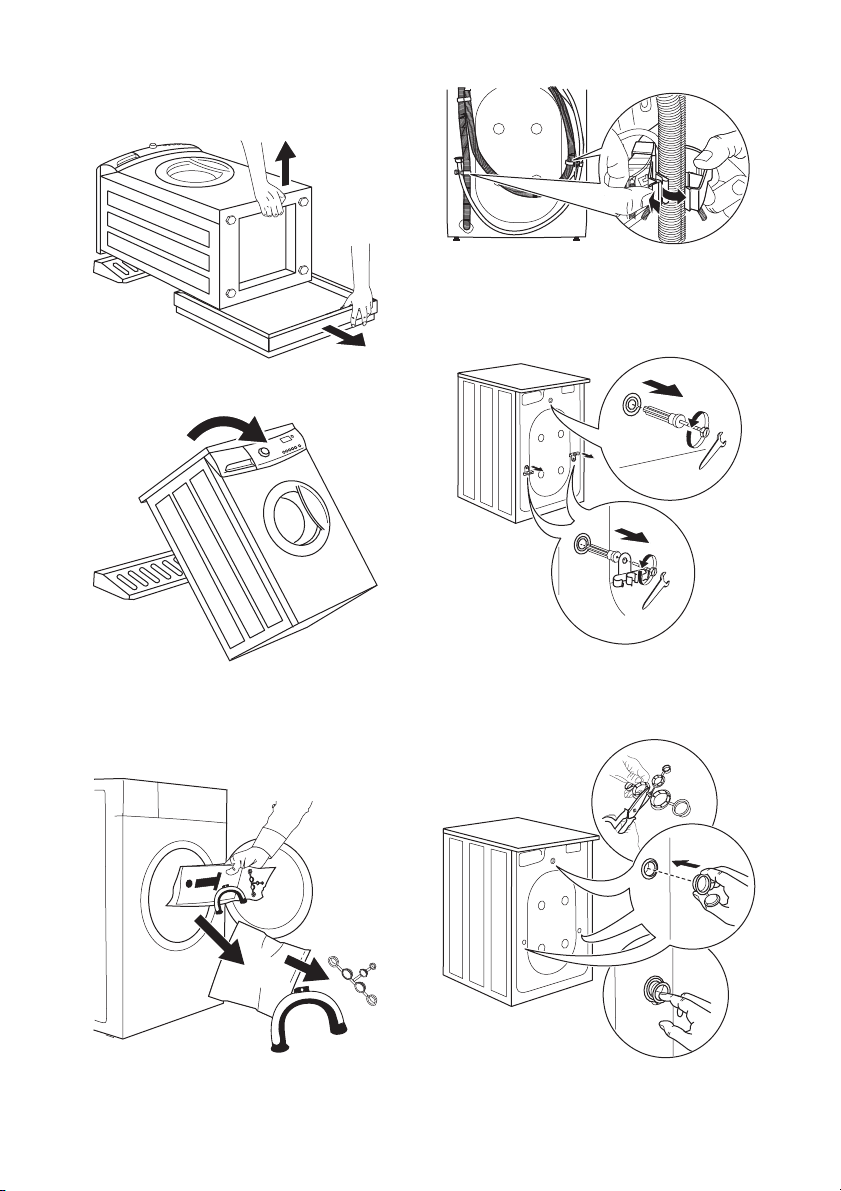

•Îndepărtaţi folia exterioară. Dacă este ne- cesar, folosiţi un cutter.

1) Aceste unelte nu sunt livrate cu aparatul.

•Îndepărtaţi partea superioară din carton.

•Îndepărtaţi materialele de ambalare din polistiren.

•Întindeţi piesa frontală pe podea, în spa- tele aparatului, apoi culcaţi aparatul cu atenţie pe spate. Asiguraţi-vă că în acest proces nu este strivit niciun furtun.

Page 7

•Îndepărtaţi baza din polistiren din partea inferioară.

electrolux 7

• Ridicaţi aparatul în poziţie verticală.

• Deschideţi uşa şi îndepărtaţi ghidul din plastic al furtunului, punga cu manualul de instrucţiuni şi dopurile din plastic de pe tambur.

• Desfaceţi cele trei şuruburi ( A ) şi îndepărtaţi suporturile furtunurilor ( C ).

• Glisaţi în exterior distanţierele din plastic ( B ).

• Puneţi în orificiul mai mic de sus şi în cele două orificii mai mari dopurile din plastic corespunzătoare.

• Scoateţi cablul de alimentare şi furtunurile de alimentare şi de evacuare din suporturile ( C ) de pe spatele aparatului.

Page 8

8 electrolux

Amplasarea şi reglarea pe orizontală

Reglaţi poziţia orizontală a aparatului ridicând sau coborând picioarele. În funcţie de model, aparatul poate dispune de patru picioare reglabile sau două reglabile în partea din faţă şi două fixe în spate. Aparatul TREBUIE să fie orizontal şi stabil pe o suprafaţă tare. Dacă este necesar, verificaţi orizontalitatea cu o nivelă cu bulă de aer. Toate reglajele necesare pot fi efectuate cu o cheie.

•Slăbiţi piuliţa pentru a deplasa furtunul spre dreapta sau spre stânga, în funcţie de poziţia robinetului de apă. Nu orien-

taţi furtunul de alimentare în jos.

Poziţionarea orizontală corectă previne vibraţiile, zgomotul şi deplasarea aparatului în timpul funcţionării. Dacă aparatul nu este orizontal şi stabil, repetaţi acţiunea de poziţionare orizontală.

Alimentarea cu apă

• Racordaţi furtunul la un robinet cu filet de 3/4".

35°

45°

•După ce aţi poziţionat furtunul de alimen- tare, strângeţi din nou piuliţa inelară pentru a preveni scurgerile.

Evacuarea apei

Formaţi un cârlig în capătul furtunului de evacuare folosind ghidul din plastic, dacă este necesar.

Capătul furtunului de evacuare poate fi poziţionat în patru moduri:

Page 9

electrolux 9

• Fixat cu ghidul din plastic al furtunu-

lui pe marginea chiuvetei.

Legaţi ghidul din plastic al furtunului de robinet cu un şiret pentru a preveni căde- rea furtunului în timpul golirii aparatului.

Instalat la sifonul de scurgere al

•

chiuvetei.

mare de 90 cm. Capătul furtunului de evacuare trebuie să fie întotdeauna aeri- sit , adică diametrul interior al ţevii de evacuare trebuie să fie mai mare decât diametrul exterior al furtunului de evacuare. Furtunul de evacuare nu trebuie să fie răsucit.

• Direct într-o ţeavă de scurgere din perete.

Introduceţi furtunul de evacuare pe sifon şi fixaţi cu un colier. Procedaţi cu atenţie pentru ca furtunul de evacuare să forme- ze o buclă, astfel încât apa care se scurge din chiuvetă să nu poată pătrunde în aparat. Dacă sifonul nu a mai fost folosit înainte, scoateţi dopul de mascare, dacă există.

Direct într-o ţeavă de evacuare, la o

•

înălţime nu mai mică de 60 cm şi nu mai

Furtunul de evacuare poate fi întins pe maxim 4 metri. Un furtun de evacuare suplimentar şi piesele necesare pentru îmbinare sunt disponibile de la centrul de service local.

Page 10

10 electrolux

Generalităţi privind conexiunile

max 100 cm

min. 60 cm

115 cm 140 cm

mc9 0 mc115

mc150mc100

max 100 cm

min. 60 cm

Conexiunea electrică

•Maşina de spălat trebuie să fie împămân- tată.

• Verificaţi dacă informaţiile de natură electrică, specificate pe plăcuţa cu datele tehnice, corespund sursei de tensiune.

•Utilizaţi întotdeauna o priză cu protecţie la electrocutare, montată corect.

•Nu folosiţi prize multiple, alţi conectori sau prelungitoare. Există pericol de incendiu.

• Nu înlocuiţi sau modificaţi singur cablul de alimentare. Contactaţi centrul de service.

PRIMA UTILIZARE

•Asiguraţi-vă că racordurile la electri- citate şi apă sunt conforme cu instrucţiunile de instalare.

•Asiguraţi-vă că tamburul este gol.

• Anterior primei spălări, efectuaţi un ciclu pentru bumbac la temperatura

PERSONALIZAREA

Soneria

Aparatul este dotat cu un dispozitiv acustic, care sună în următoarele cazuri:

• la terminarea programului;

•dacă apare o defecţiune.

•Asiguraţi-vă că ştecărul şi cablul de ali- mentare nu sunt strivite sau deteriorate de partea posterioară a maşinii.

•Asiguraţi accesibilitatea ştecărului după instalare.

• Pentru deconectarea maşinii nu trageţi de cablul electric. Trageţi întotdeauna de ştecăr.

• Această ma

şină este conformă cu Direc-

tivele C.E.E.

maximă, fără rufe în maşină, pentru a înlătura de pe tambur şi din cuvă orice reziduuri rămase din fabricaţie. Turnaţi 1/2 măsură de detergent în compartimentul pentru spălarea principală şi porniţi maşina.

Apăsând simultan butoanele 2 şi 3 timp de circa 6 secunde , semnalul acustic este dezactivat (cu excepţia cazului în care apare o defecţiune). Apăsând din nou aceste 2 butoane, semnalul acustic este reactivat.

Page 11

Blocare de siguranţă pentru copii

Acest dispozitiv vă permite să lăsaţi apara- tul nesupravegheat, fără a vă face griji pentru copiii care s-ar putea răni sau ar putea deteriora aparatul. Această funcţie rămâne activată şi când aparatul nu funcţionează. Există două moduri diferite de a seta această opţiune:

1. Înainte de a apăsa butonul 8 : pornirea

aparatului va fi imposibilă.

UTILIZAREA ZILNICĂ

Sortarea rufelor

Respectaţi simbolurile internaţionale de întreţinere de pe eticheta fiecărui articol şi instrucţiunile producătorului privind spălarea. Sortaţi rufele astfel: albe, colorate, sintetice, delicate, lână.

Înainte de a introduce rufele Important Controlaţi ca în rufe să nu

rămână obiecte metalice (de ex.: agrafe de păr, ace de siguranţă, bolduri). Închideţi nasturii feţelor de pernă, închideţi fermoarele, găicile şi copcile. Legaţi centurile sau cordoanele lungi. Scoateţi inelele (de exemplu la perdele).

•Nu spălaţi niciodată articole albe şi colo- rate împreună. Articolele albe îşi pot pierde strălucirea în timpul spălării.

• Culorile articolelor colorate noi pot ieşi la prima spălare; din acest motiv, prima

electrolux 11

2. După apăsarea butonului 8 : va fi impo-

sibil să se modifice orice alt program

sau opţiune. Pentru a activa sau a dezactiva această opţiune, apăsaţi simultan timp de circa 6 secunde butoanele 3 şi 4 până când pe afişaj

apare sau dispare simbolul

dată aceste articole ar trebui spălate separat.

• Frecaţi zonele foarte murdare cu un de-

tergent special sau cu o detergent pastă.

•Acordaţi multă atenţie perdelelor.

•Spălaţi şosetele şi mănuşile într-un săcu-

leţ sau plasă.

Îndepărtaţi petele persistente înainte de spălare: Sânge : petele proaspete se îndepărtează

cu apă rece. Pentru petele uscate, înmuiaţi articolul peste noapte în apă cu un detergent special, apoi frecaţi cu săpun şi apă. Vopsea pe bază de ulei : umezi substanţă de scos petele pe bază de benzină, întindeţi articolul pe o lavetă moale şi tamponaţi pata; repetaţi de mai multe ori. Pete uscate de grăsime : umeziţi cu tere- bentină, întindeţi articolul pe o suprafaţă moale şi tamponaţi pata cu vârful degetelor şi cu o lavetă din bumbac. Rugină : acid oxalic dizolvat în apă fierbinte sau un produs pentru îndepărtarea ruginii, utilizat la rece. Procedaţi cu atenţie în cazul petelor de rugină care nu sunt recente, deoarece structura de celuloză a fost deja deteriorată, iar ţesătura se poate perfora. Pete de mucegai : îndepărtaţi-le cu sub- stanţă de scos petele, clătiţi bine (numai ar- ticole albe şi colorate ale căror culori nu ies).

ţi pata cu

Page 12

12 electrolux

Iarbă : săpuniţi puţin şi îndepărtaţi cu sub-

stanţă de scos petele (numai articole albe şi colorate ale căror culori nu ies). Urme de pix şi adeziv : umeziţi cu ace-

, întindeţi articolul pe o lavetă moale şi

tonă tamponaţi pata. Ruj : umeziţi cu acetonă ca mai sus, apoi trataţi petele cu alcool metilic. Trataţi toate urmele rămase cu înălbitor. Vin roşu : înmuiaţi în apă cu detergent, clătiţi şi trataţi cu acid acetic sau citric, apoi clătiţi. Trataţi toate urmele rămase cu înălbitor. Cerneală : în funcţie de tipul de cerneală,

umeziţi ţesătura mai întâi cu acetonă

, apoi cu acid acetic; trataţi toate urmele rămase pe ţesăturile albe cu înălbitor şi apoi clătiţi bine. Pete de smoală : trataţi mai întâi cu sub- stanţă de scos petele, alcool metilic sau benzină, apoi frecaţi cu pastă de detergent.

Deschideţi uşa trăgând delicat de mânerul uşii spre exterior

Încărcaţi rufele

Introduceţi rufele în tambur, câte un articol pe rând, scuturându-le cât mai bine.

Încărcătură maximă

Încărcăturile recomandate sunt indicate în "programele de spălare".

Reguli generale

• Bumbac, in : tamburul plin, dar nu foarte

îndesat;

• Sintetice : tamburul plin cel mult pe

jumătate;

2) nu folosiţi acetonă pe mătase artificială.

• Ţesături delicate şi lână : tamburul plin

cel mult pe o treime.

Închideţi uşa uşor

Avertizare Asiguraţi-vă că în timpul

închiderii uşii nu au fost prinse rufe.

Detergenţi şi aditivi

Rezultatele bune ale spălării depind, de asemenea, de alegerea detergentului şi de utilizarea cantităţilor corecte, pentru a evita risipa şi pentru a proteja mediul înconjurător. Deşi sunt biodegradabili, detergenţii conţin substanţe care, în cantităţi mari, pot afecta echilibrul delicat al naturii. Alegerea detergentului va depinde de tipul de ţesătură (delicate, lână, bumbac etc.), de culoare, de temperatura de spălare şi de gradul de murdărie. Acest aparat poate utiliza toţi detergenţii pentru maşini de spălat disponibili în mod obişnuit:

• detergenţi praf pentru toate tipurile de ţesături,

• detergenţi praf pentru ţesături delicate (max. 40 °C) şi lână,

• detergenţi lichizi, de preferat pentru programe de spălare la temperatură joasă (max. 60 °C) pentru toate tipurile de ţesături, sau speciali, numai pentru lână

Page 13

electrolux 13

Cantitatea de detergent ce trebuie utilizată

Tipul şi cantitatea de detergent depind de tipul de ţesătură, mărimea încărcăturii, gradul de murdărie şi duritatea apei utilizate. Pentru cantitatea de detergent consultaţi întotdeauna specificaţiile de pe ambalajul produsului. Folosiţi mai puţin detergent dacă:

•spălaţi o încărcătură mică,

• rufele sunt puţin murdare,

• se formează cantităţi mari de spumă în timpul spălării.

Gradele de duritate ale apei

Duritatea apei este clasificată în aşa-numite "grade" de duritate. Informaţiile privind duritatea apei din zona în care vă aflaţi pot fi obţinute de la compania respectivă de distribuire a apei potabile sau de la autorităţile locale. Dacă gradul de duritate a apei este mediu sau mare, vă sugerăm să adăugaţi un agent de dedurizare a apei, respectând întotdeauna instrucţiunile producătorului. Dacă gradul de duritate a apei este moale, reajustaţi cantitatea de detergent.

Deschideţi sertarul-distribuitor de detergent

Compartiment pentru detergentul praf

sau lichid utilizat pentru spălarea principală.

Compartiment pentru aditivi lichizi (bal-

sam pentru rufe, apret).

Avertizare Dacă doriţi să efectuaţi un ciclu de prespălare, turnaţi detergentul printre rufele din tambur.

Avertizare În funcţie de detergentul utilizat (praf sau lichid), asiguraţi-vă că clapeta, din compartimentul de spălare principal, se află în poziţia dorită.

Clapeta pentru detergent praf sau lichid

ÎN SUS: poziţia clapetei dacă se utilizează detergent PRAF

REMOVE

TO CLEAN

PUSH

JOS: poziţia clapetei dacă se utilizează detergent LICHID în timpul spălării principale

REMOVE

TO CLEAN

PUSH

Dacă clapeta nu este în poziţia dorită :

Page 14

14 electrolux

• Scoateţi sertarul. Pentru a facilita extragerea sertarului, împingeţi în exterior marginea sertarului în punctul indicat de săgeată (ÎMPINGE).

Clapeta se află în jos şi doriţi să utilizaţi detergent praf:

•Rotiţi clapeta în sus. Asiguraţi-vă că cla- peta este complet introdusă.

•Puneţi cu atenţie sertarul la loc.

•Măsuraţi cantitatea de detergent.

•Turnaţi detergentul praf în compartimen- tul pentru spălarea principală

Clapeta se află în sus şi doriţi să utiliza- ţi detergent lichid:

•Rotiţi clapeta în jos.

• Puneţi cu atenţie sertarul la loc.

•Măsuraţi cantitatea de detergent. Pentru cantitatea de detergent, consul-

taţi întotdeauna specificaţiile de pe ambalajul produsului şi asiguraţi-vă că detergentul poate fi turnat în sertar.

•Turnaţi detergentul lichid în compartiment

fără a depăşi limita indicată pe clapetă. Detergentul trebuie pus în compartimentele corespunzătoare ale sertaruluidistribuitor înainte de a începe programul de spălare.

Page 15

electrolux 15

semnul «MAX» din sertar). Eventualii aditivi trebuie puşi în compartimentele corespunzătoare ale sertarului-distribuitor înainte de a începe programul de spălare.

Avertizare Nu utilizaţi clapeta în poziţia "JOS" cu:

• Detergenţi gelatinoşi sau denşi.

• Detergent sub formă de praf.

• Cu programe de prespălare.

• Nu utilizaţi detergent lichid dacă programul de spălare nu începe imediat.

Închideţi sertarul-distribuitor de detergent

În toate cazurile de mai sus, clapeta trebuie să fie în poziţia "SUS" .

Măsurarea balsamului de rufe

Turnaţi balsamul sau orice alţi aditivi în compartimentul marcat

(nu depăşiţi

Selectaţi un program de spălare

Panoul de comandă permite selectarea unui program de spălare şi a mai multor opţiuni. Când este selectat un buton de opţiuni, se aprinde indicatorul luminos corespunzător. În lipsa selecţiei indicatorul este stins.

Pentru compatibilitatea dintre programele de spălat şi opţiuni, consultaţi capitolul "Programele de spălare". Dacă este selectată o opţiune incorectă, indicatorul luminos roşu integrat în butonul 8 se aprinde intermitent de 3 ori, iar pe ecran este afişat mesajul Err (eroare).

1234

Page 16

16 electrolux

Discul selector de

programe

Rotiţi discul selector de programe pe programul dorit. Discul selector poate fi rotit la dreapta sau la stânga. Indicatorul luminos verde al butonului 8 începe

să se aprindă intermitent: aparatul este acum pornit.

Dacă rotiţi selectorul de programe pe alt program când aparatul funcţionează, indicatorul luminos roşu integrat în butonul 8 se va aprinde intermitent de 3 ori, iar mesajul Err (eroare) va apărea pe afişaj pentru a indica o selecţie greşită. Maşina nu va efectua noul program selectat.

• Pentru a dezactiva aparatul , rotiţi discul selector de

programe pe poziţia

• Pentru a anula sau schimba un program aflat în deru-

lare, dezactivaţi maşina prin rotirea discului selector în poziţia

. Selectaţi noul program prin rotirea discului

selector. Porniţi noul program apăsând din nou butonul 8 . Apa din cuvă nu va fi evacuată.

Buton pentru tempe-

ratură

Pentru selectarea unei temperaturi corespunzătoa- re spălării rufelor, apăsaţi butonul pentru temperatură.

: Spălare cu apă rece.

Viteză redusă de cen-

trifugare şi Oprire cu apa în cuvă

Viteză redusă de centrifugare

După selectarea unui program, aparatul propune viteza maximă de centrifugare disponibilă pentru programul respectiv. Dacă doriţi ca rufele să fie centrifugate la o turaţie diferită, apăsaţi acest buton de mai multe ori pentru a modifica turaţie de centrifugare. Se va aprinde indicatorul luminos corespunzător.

Clătire oprită

Selectând această opţiune, toate fazele de centrifugare sunt suprimate şi înlocuite de o evacuare, astfel încât să nu şifoneze rufele. Este recomandat pentru articole extrem de delicate. La unele programe, clătirea se va face cu mai multă apă.

Super rapid Prin apăsarea acestui buton se va aprinde indicatorul lu-

minos corespunzător. Ciclu scurt pentru articole puţin murdare sau care au nevoie doar de împrospătare. Această opţiune se recomandă pentru o cantitate redusă de rufe:

• Articole din bumbac 3 kg

• Sintetice şi delicate 1,5 kg

Page 17

Clătire suplimentară Acest aparat este proiectat pentru a economisi apa. To-

tuşi, pentru persoanele cu o piele foarte delicată (alergice la detergenţi) poate fi necesar să se clătească rufele folosind o cantitate mai mare de apă (clătire suplimentară). Apăsaţi simultan butoanele 2 şi 4 timp de câteva secunde: Se aprinde indicatorul luminos 7.2 . Această funcţie este activă în mod permanent. Pentru a o dezactiva, apăsaţi din nou aceleaşi butoane până când indicatorul luminos 7.2 se stinge.

Afişaj

Afişajul prezintă următoarele informaţii:

5.1 Simbolul pentru „Pornirea cu întârziere”

5.1

5.2

5.3

5.2 Blocare de siguranţă pentru copii Acest dispozitiv vă permite să lăsaţi aparatul nesupravegheat pe durata funcţionării sale.

5.3 Durata programului selectat

• După ce aţi selectat un program, durata este afişată în ore şi minute (de exemplu

). Durata este calculată automat pe baza încărcăturii maxime recomandate pentru fiecare tip de ţesătură. După începerea programului, timpul rămas este actualizat după fiecare minut.

• Pornirea cu întârziere

Întârzierea selectată, activată prin apăsarea butonului corespunzător, apare pe afişaj timp de câteva secunde şi apoi este afişată durata programului selectat. Valoarea intervalului scade cu câte o unitate la fiecare oră, apoi, când rămâne 1 oră, intervalul scade la fiecare minut.

Coduri de alarmă

• În caz de probleme în funcţionare, pot fi afişate unele

coduri de alarmă, de exemplu

(vezi capitolul „Ce

trebuie făcut dacă...”).

• Selectarea unei opţiuni incorecte Dacă a fost selectată o opţiune incompatibilă cu programul de spălare ales, în partea de jos a ecranului este afişat mesajul Err (eroare) timp de câteva secunde, iar indicatorul luminos roşu, integrat în butonul 8 începe să se aprindă intermitent.

• Terminarea programului Când programul s-a terminat, pe ecran este afişată in-

termitent cifra zero (

), indicatorul luminos 7.3 se

aprinde, indicatorul luminos al butonului 8 se stinge, iar uşa poate fi deschisă.

electrolux 17

Page 18

18 electrolux

Pornirea cu întârziere Cu ajutorul acestui buton, programul de spălare poate fi

întârziat cu 30 min - 60 min - 90 min, 2 ore şi apoi cu câte 1 oră, până la un maximum de 20 ore. Înainte de a porni programul, dacă doriţi să întârziaţi por- nirea, apăsaţi acest buton pentru a selecta întârzierea dorită. Intervalul de timp selectat pentru întârziere va fi afişat pe ecran timp de câteva secunde, apoi durata programului va apărea din nou.

Trebuie să selectaţi această opţiune după ce aţi ales pro-

gramul şi înainte de începerea acestuia. Puteţi anula sau modifica oricând intervalul de timp până la pornirea cu întârziere, înainte de a apăsa pe butonul 8 . Selectarea pornirii cu întârziere:

• Selectaţi programul şi opţiunile necesare.

• Selectaţi pornirea cu întârziere apăsând butonul 6 .

•Apăsaţi butonul 8 : – aparatul începe numărătoarea inversă a orelor. – programul va porni după expirarea intervalului de în-

târziere programat.

Anularea pornirii cu întârziere după începerea programu-

lui:

•Puneţi aparatul în PAUZ

Ă apăsând butonul 8 .

•Apăsaţi butonul 6 o singură dată. Pe ecran va apărea

' .

• Pentru a porni programul apăsaţi din nou butonul 8 .

• Întârzierea aleasă poate fi modificată numai după ce aţi selectat din nou programul de spălare dorit.

•Uşa va fi blocată în intervalul de timp până la por- nirea cu întârziere. Dacă este nevoie să deschideţi uşa, trebuie să puneţi maşina în modul PAUZĂ apăsând butonul 8 , apoi aşteptaţi câteva minute înainte de a putea deschide uşa. După închiderea uşii, apăsaţi din nou acelaşi buton.

Pornirea cu întârziere nu poate fi selectată cu programul de evacuare.

Indicatoare luminoa-se• La pornirea aparatului prin apăsarea butonului 8 , se

7.1

aprinde indicatorul luminos aferent fazei de spălare ( 7.1 ). Acesta indică faptul că aparatul funcţionează.

7.2

7.3

• Indicatorul luminos corespunzător funcţiei de clătire

suplimentară ( 7.2 ) se aprinde când aparatul execută o clătire suplimentară.

• Când programul s-a terminat, se aprinde indicatorul lu-

minos terminare ciclu ( 7.3 ).

Page 19

electrolux 19

Start/Pauză Porniţi programul apăsând butonul 8

• Pentru a porni programul selectat, apăsaţi butonul 8 ;

indicatorul luminos verde corespunzător va înceta să se aprindă intermitent. Indicatorul luminos 7.1 se aprinde pentru a indica faptul că aparatul a început să funcţioneze şi uşa este blocată. Dacă aţi selectat pornirea cu întârziere, aparatul începe numărătoarea inversă.

• Pentru a întrerupe un program aflat în derulare, apăsaţi butonul 8 : indicatorul luminos verde corespunzător începe să se aprindă intermitent. Pot fi mo- dificate anumite opţiuni ale unui program aflat în deru- lare, înainte ca programul să le efectueze.

•Pentru reporni programul din punctul în care a fost în- trerupt, apăsaţi butonul 8 .

•După începerea programului uşa este blocată. Dacă, dintr-un motiv sau altul, trebuie să deschideţi uşa

setaţi aparatul pe PAUZĂ apăsând butonul 8 . După câteva minute veţi putea deschide uşa.

Dacă uşa rămâne blocată înseamnă că maşina a început

deja să încălzească apa sau că nivelul apei este prea ridicat. În oricare din cazuri, nu încercaţi să forţaţi uşa! Dacă nu puteţi deschide uşa, dar este necesar să faceţi acest lucru, trebuie să opriţi maşina rotind discul selector

în poziţia

. După câteva minute, uşa poate fi deschisă

( atenţie la nivelul şi temperatura apei! ). După închiderea uşii, este necesar să selectaţi din nou programul şi opţiunile şi să apăsaţi butonul 8 .

La terminarea programului

Maşina se opreşte automat. Indicatorul luminos integrat în butonul 8 şi indicatorul lu- minos 7.3 se aprins. Afişajul indică cifra zero. Dacă a fost selectat un program sau o op- ţiune care se termină cu apă în cuvă, uşa este blocată pentru a indica faptul că apa trebuie evacuată înainte de a deschide uşa. Pentru a evacua apa, urmaţi instrucţiunile de mai jos:

•

Rotiţi selectorul de programe pe

• Selectaţi programul de evacuare sau de centrifugare.

•Reduceţi turaţia de centrifugare dacă es- te nevoie, cu ajutorul butonului corespunzător.

•Apăsaţi butonul 8 .

La terminarea programului uşa poate fi deschisă. Pentru a opri aparatul, rotiţi discul selector de programe pe

Scoateţi rufele din tambur şi verificaţi cu atenţie dacă tamburul este gol. Dacă nu doriţi să mai spălaţi alte rufe, închideţi robinetul de apă. Lăsaţi uşa deschisă pentru a preveni formarea mucegaiului şi a mirosurilor neplăcute.

Avertizare Dacă în locuinţă există co- pii sau animale de companie, activaţi

dispozitivul de siguranţă pentru copii de pe partea interioară a cadrului

uşii (pentru detalii suplimentare consultaţi paragraful „Siguranţa copiilor” din capitolul „Informaţii privind siguranţa”).

Repaus : în timpul pregătirii programului şi ulterior încetării acestuia, dacă nu este atins discul selector de programe sau alt buton, după câteva minute este activat sistemul de economisire a energiei. Indicatoarele luminoase şi ecranul se sting. Indicatorul luminos verde, integrat în butonul 8 , se aprinde intermitent cu frecvenţă redusă. Aparatul va

Page 20

20 electrolux

ieşi din modul de economisire a energiei prin apăsarea oricărui buton.

Garnitura uşii

La finalul oricărui ciclu, verificaţi garnitura uşii şi îndepărtaţi obiectele care ar putea fi prinse în aceasta.

PROGRAME DE SPĂLARE

Program - Temperatura maximă şi minimă - Descrierea ciclului - Turaţie maximă de centrifugare Încărcătura maximă de rufe - Tipul de rufe

BUMBAC

95°-

(Rece) Spălare principală - Clătiri - Centrifugare la turaţie maximă: 1000 rpm pentru modelul EWP 106300W (1200 rpm pentru modelul EWP 126300W) Încărcătură max. 6 kg - Încărcătură redusă 3 kg Articole din bumbac şi pânză, albe şi colorate . Articole cu un nivel mediu de murdărie.

+ BUMBAC CU PRESPĂLARE

(Rece)

95°Prespălare - Spălare principală - Clătiri - Centrifugare la turaţie maximă: 1000 rpm pentru modelul EWP 106300W (1200 rpm pentru modelul EWP 126300W) Încărcătură max. 6 kg - Încărcătură redusă 3 kg Articole din bumbac şi pânză, albe şi colorate . Articole foarte murdare.

BUMBAC ECONOMIE

60° - 40° Spălare principală - Clătiri - Centrifugare la turaţie maximă: 1000 rpm pentru modelul EWP 106300W (1200 rpm pentru modelul EWP 126300W) Încărcătură max. 6 kg Bumbac alb şi colorat . Acest program poate fi selectat pentru articole din bumbac, puţin murdare sau cu un nivel mediu de murdărie. Temperatura va fi redusă, iar durata ciclului de spălare va creşte. Acest lucru vă permite să obţineţi o eficienţă bună a spălării, cu economisirea energiei.

disponibile

VITEZĂ REDUSĂ DE

CENTRIFUGARE,

CLĂTIRE OPRITĂ,

SUPER RAPID

CLĂTIRE SUPLIMEN-

TARĂ,

PORNIRE ÎNTÂR-

ZIATĂ

VITEZĂ REDUSĂ DE

CENTRIFUGARE,

CLĂTIRE OPRITĂ,

SUPER RAPID

CLĂTIRE SUPLIMEN-

TARĂ,

PORNIRE ÎNTÂR-

ZIATĂ

VITEZĂ REDUSĂ DE

CENTRIFUGARE,

CLĂTIRE OPRITĂ,

CLĂTIRE SUPLIMEN-

TARĂ,

PORNIRE ÎNTÂR-

ZIATĂ

Comparti-

mentul pen-

tru detergent

Page 21

electrolux 21

Program - Temperatura maximă şi minimă - Descrierea ciclului - Turaţie maximă de centrifugare Încărcătura maximă de rufe - Tipul de rufe

SINTETICE

60° -

(rece) Spălare principală - Clătiri - Centrifugare la turaţie maximă: 1000 rpm pentru modelul EWP 106300W (1200 rpm pentru modelul EWP 126300W) Încărcătură max. 3 kg - Încărcătură redusă 1,5 kg Ţesături sintetice sau mixte : lenjerie de corp, articole colorate, cămăşi care nu intră la apă, bluze. Articole cu un nivel mediu de murdărie.

ŢESĂTURI MIXTE

Rece Spălare principală - Clătiri - Centrifugare la turaţie maximă: 1000 rpm pentru modelul EWP 106300W (1200 rpm pentru modelul EWP 126300W) Încărcătură max. 3 kg Program de spălare cu apă rece, foarte economic, pentru articole puţin murdare. Acest program necesită un detergent activ în apă rece.

DELICATE

(rece)

40°Spălare principală - Clătiri - Centrifugare la turaţie maximă: 700 rpm Încărcătură max. kg 3 - Încărcătură redusă 1,5 kg Ţesături delicate : ţesături acrilice, viscoză, poliester. Articole cu un nivel mediu de murdărie.

LÂNĂ / SPĂLARE MANUALĂ

40°- (rece) Spălare principală - Clătiri - Centrifugare la turaţie maximă: 1000 rpm pentru modelul EWP 106300W (1200 rpm pentru modelul EWP 126300W) Încărcătură max. 2 kg

Articole din lână care se pot spăla cu maşina, articole din lână care pot fi spălate de mână şi articole delicate cu simbolul „spălare de mână” . Notă : un

singur articol sau un articol voluminos poate provoca dezechilibru. Dacă aparatul nu efectuează faza finală de centrifugare, mai adăugaţi rufe sau redistribuiţi încărcătu- ra manual, apoi selectaţi programul de centrifugare.

CLĂTIRE

Clătire - Centrifugare scurtă 700 rpm. Dacă este selectată centrifugarea la o turaţie de peste 700 rpm, prin apăsarea butonului corespunzător, aparatul va executa o centrifugare lungă. (Viteza maximă de centrifugare: 1000 rpm pentru modelul EWP 106300W (1200 rpm pentru modelul EWP 126300W) Încărcătură max. 6 kg Pentru clătirea şi centrifugarea articolelor din bumbac care au fost spălate manual. Selectaţi opţiunea CLĂTIRE SUPLIMENTARĂ pentru a intensifica acţiunea de clătire. Aparatul va suplimenta clătirile.

disponibile

VITEZĂ REDUSĂ DE

CENTRIFUGARE,

CLĂTIRE OPRITĂ,

SUPER RAPID

CLĂTIRE SUPLIMEN-

TARĂ,

PORNIRE ÎNTÂR-

ZIATĂ

VITEZĂ REDUSĂ DE

CENTRIFUGARE,

CLĂTIRE OPRITĂ,

CLĂTIRE SUPLIMEN-

TARĂ,

PORNIRE ÎNTÂR-

ZIATĂ

CLĂTIRE OPRITĂ,

SUPER RAPID

CLĂTIRE SUPLIMEN-

TARĂ,

PORNIRE ÎNTÂR-

ZIATĂ

VITEZĂ REDUSĂ DE

CENTRIFUGARE,

CLĂTIRE OPRITĂ,

PORNIRE ÎNTÂR-

ZIATĂ

VITEZĂ REDUSĂ DE

CENTRIFUGARE,

CLĂTIRE OPRITĂ,

CLĂTIRE SUPLIMEN-

TARĂ,

PORNIRE ÎNTÂR-

ZIATĂ

Comparti-

mentul pen-

tru detergent

Page 22

22 electrolux

Program - Temperatura maximă şi minimă - Descrierea ciclului - Turaţie maximă de centrifugare Încărcătura maximă de rufe - Tipul de rufe

EVACUARE

disponibile

Comparti-

mentul pen-

tru detergent

Evacuarea apei Pentru evacuarea apei rămase în tambur.

CENTRIFUGARE

Evacuare şi centrifugare lungă la turaţia maximă: 1000 rpm pentru modelul EWP 106300W (1200 rpm pentru modelul EWP 126300W)

VITEZĂ REDUSĂ DE

CENTRIFUGARE, PORNIRE ÎNTÂR-

ZIATĂ

Încărcătură max. 6 kg Centrifugare separată pentru articole spălate manual şi după programele cu opţiunea oprire fără centrifugare. Puteţi alege turaţia de centrifugare cu ajutorul butonului corespunzător, pentru a o adapta la ţesăturile care trebuie centrifugate. Dacă este selectată centrifugarea la o turaţie de 700 rpm, prin apăsarea butonului corespunzător, aparatul va executa o centrifugare scurtă.

Programe speciale

CĂLCARE UŞOARĂ

(rece)

60°Spălare principală - Clătiri - Centrifugare la turaţie maximă: 700 rpm Pentru a obţine cel mai bun rezultat anti-şifonare, redu-

CLĂTIRE OPRITĂ,

CLĂTIRE SUPLIMEN-

TARĂ,

PORNIRE ÎNTÂR-

ZIATĂ

ceţi încărcătura de articole sintetice. (Încărcătură recomandată 1 kg) Ţesături sintetice sau mixte. Spălare şi centrifugare delicată pentru prevenirea şifonării. Aparatul efectuează clătiri suplimentare.

5 CĂMĂŞI

30°

PORNIRE ÎNTÂR-

ZIATĂ

Spălare principală - Clătiri - Centrifugare la turaţie maximă: 700 rpm Ţesături sintetice şi mixte . Corespunzător pentru 5 - 6 articole puţin murdare.

MINI 30

30°

PORNIRE ÎNTÂR-

ZIATĂ

Spălare principală - Clătiri - Centrifugare la turaţia maximă de 700 rpm Încărcătură max. 3 kg Articole sintetice şi delicate. Articole puţin murdare sau care trebuie doar reîmprospătate.

BLUGI

(rece)

60°Spălare principală - Clătiri - Centrifugare la turaţie maximă: 1000 rpm pentru modelul EWP 106300W (1200 rpm pentru modelul EWP 126300W)

VITEZĂ REDUSĂ DE

CENTRIFUGARE,

CLĂTIRE OPRITĂ,

PORNIRE ÎNTÂR-

ZIATĂ

Încărcătură max. 3 kg Pantaloni, cămăşi sau jachete din pânză de blugi şi jerseuri realizate din materiale de înaltă tehnologie. Opţiunea „clătire suplimentară” este activată automat.

1) Dacă selectaţi opţiunea Super rapid apăsând pe butonul 4 , vă recomandăm să reduceţi încărcătura maximă aşa cum se indică. Este posibilă şi încărcarea la maximum, dar rezultatele spălării vor fi mai slabe.

Page 23

electrolux 23

VALORI DE CONSUM

Program Consum de energie

Bumbac alb 95° 2.10 78 Bumbac 60° 1.20 72

Bumbac ECO 60° Bumbac 40° 0.75 72 Sintetice 40° 0.60 57 Delicate 40° 0.60 65 Lână / Spălare ma-

nuală 30°

1) „ Bumbac Eco ” la 60°C cu o încărcătură de 6 kg este programul de referinţă pentru datele de pe eticheta referitoare la energie, în conformitate cu standardele CEE 92/75.

(KWh)

1.02 49

0.30 48

Datele referitoare la consumuri din acest tabel au caracter pur indicativ, deoarece pot varia, în funcţie de cantitatea şi de tipul de rufe, de temperatura apei de alimentare şi de temperatura încăperii.

Consum de apă (litri) Durată program

(Ore.Minute)

Pentru durata pro-

gramelor, consultaţi

afişajul de pe panoul

de comandă.

ÎNGRIJIREA ŞI CURĂŢAREA

Avertizare Anterior oricărei acţiuni de curăţare opriţi maşina şi scoateţi ştecărul din priză.

Spălarea de întreţinere

Când se folosesc temperaturi reduse de spălare, se pot acumula reziduuri în interiorul tamburului. Vă recomandăm să efectuaţi o spălare de întreţinere în mod regulat. Pentru a efectua o spălare de întreţinere:

• Tamburul trebuie să fie gol, fără rufe.

• Selectaţi programul de spălat bumbac,

cu temperatura cea mai mare.

•Folosiţi o măsură normală de detergent,

trebuie să fie o pulbere cu proprietăţi biologice.

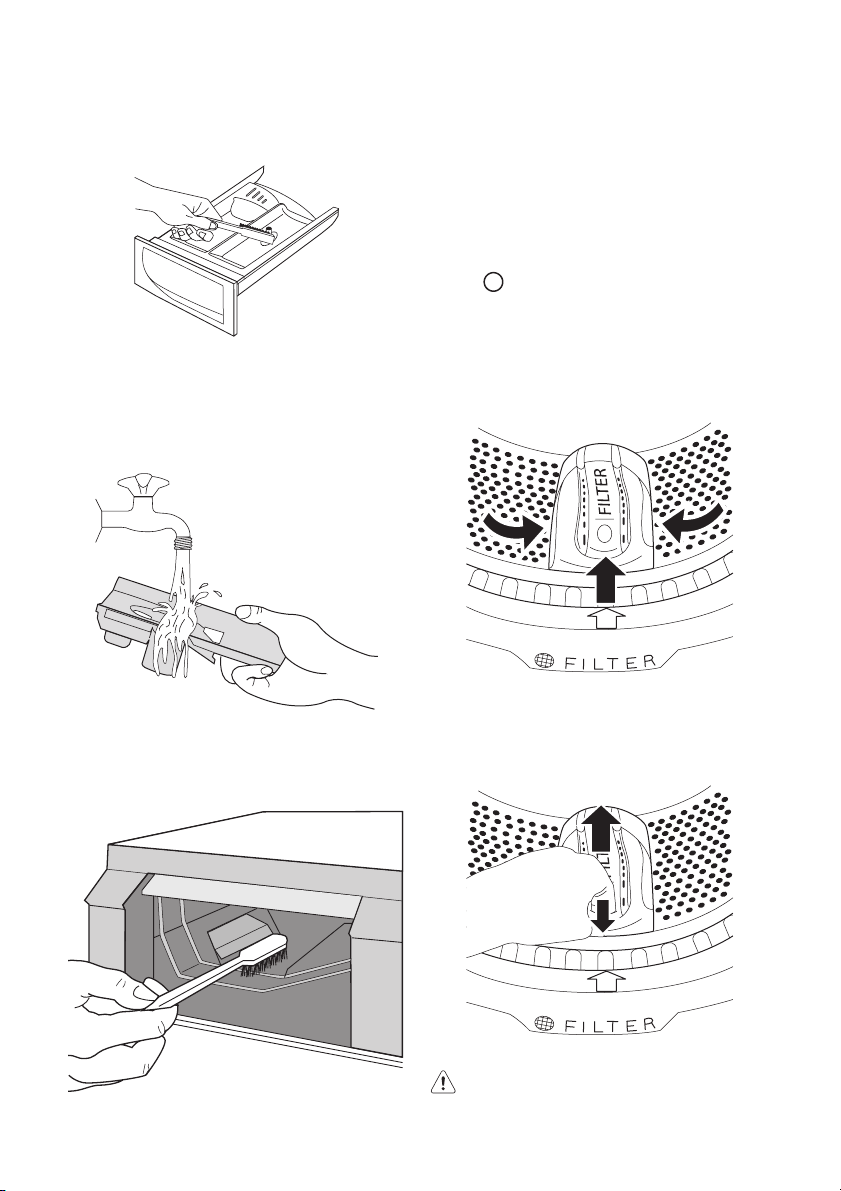

Curăţarea sertarului-distribuitor

Sertarul-distribuitor pentru detergentul pulbere şi pentru aditiv trebuie curăţat în mod regulat.

• Scoateţi sertarul.

• Pentru a uşura curăţarea, partea de sus a compartimentului pentru aditivi trebuie scoasă.

Page 24

24 electrolux

• Pentru curăţarea şi îndepărtarea totală a reziduurilor de detergent folosiţi o perie aspră.

•Pentru îndepărtarea tuturor urmelor de pulbere acumulată, curăţaţi toate compo- nentele demontate ale sertarului-distribuitor sub jet de apă.

După curăţarea sertarului-distribuitor şi a degajării acestuia, puneţi sertarul la loc.

Curăţarea filtrului de evacuare

Filtrul reţine scamele sau corpurile străine rămase în rufe. Pompa trebuie spălată regulat. Pentru curăţarea filtrului, procedaţi cupă cum urmează:

•Rotiţi discul selector de programe pe po- ;

ziţia

• Scoateţi ştecherul din priză.;

• Deschideţi uşa.

•Rotiţi tamburul şi aliniaţi capacul filtrului

marcat ( FILTER ) (filtru) cu săgeata de pe garnitura uşii.;

• Cu aceeaşi perie curăţaţi şi degajarea, asigurându-vă că atât partea superioară cât şi cea inferioară sunt bine curăţate.

• Deschideţi capacul filtrului apăsând cârligul special şi prin rotirea capacului în sus.;

Avertizare Ţineţi deschis capacul filtrului până când filtrul este extras.

Page 25

electrolux 25

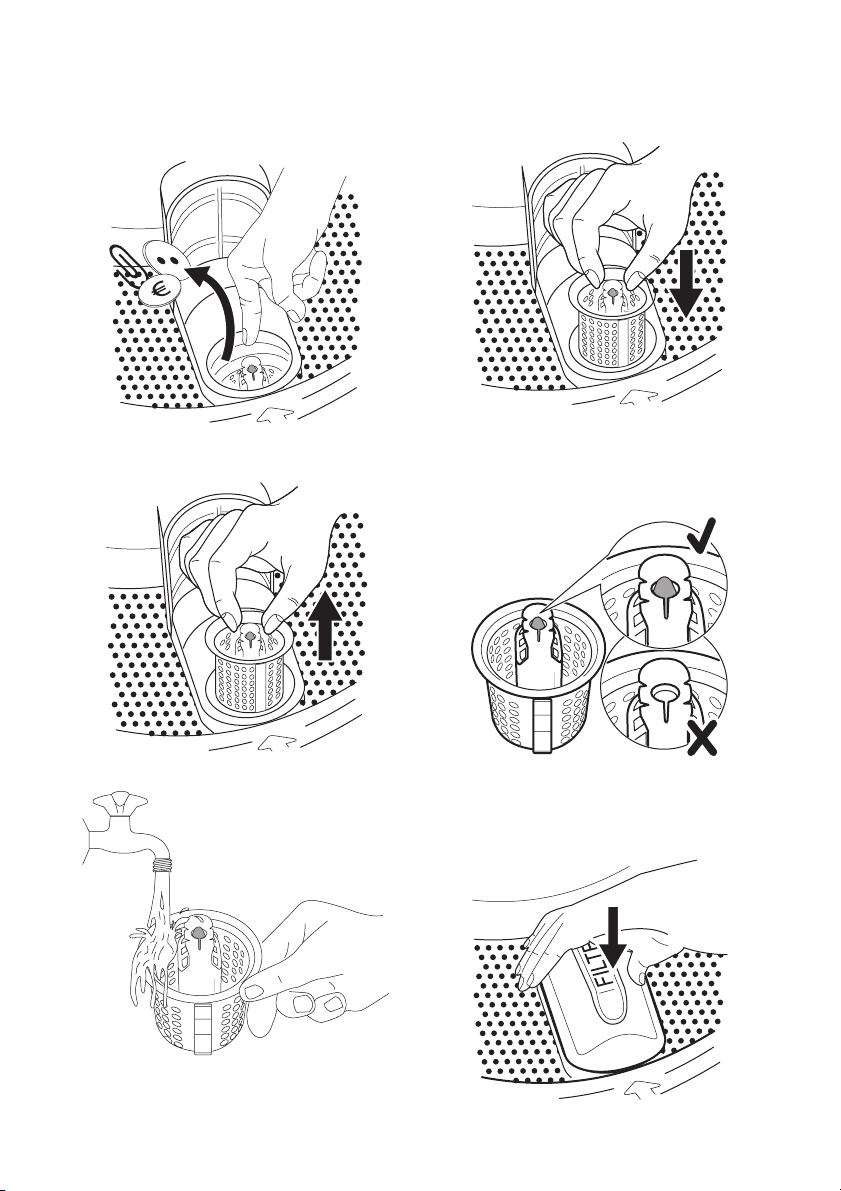

• Anterior îndepărtării filtrului, îndepărtaţi eventualele scame sau obiecte mici din filtru.

• Scoateţi filtrul şi spălaţi-l la robinet.

• Deschideţi capacul filtrului şi introduceţi filtrul la loc.

• Filtrul este instalat corect când indi-

catorul din partea sa superioară este vizibil, iar filtrul este blocat.

•Dacă este necesar, repuneţi capacul fil- trului în poziţia corespunzătoare.

•Închideţi capacul filtrului.

•Introduceţi ştecherul în priză.

Page 26

26 electrolux

Curăţarea filtrelor de la alimentarea cu apă

Important Dacă aparatul nu se umple,

durează prea mult până se umple cu apă, butonul de pornire se aprinde intermitent în culoarea roşu sau afişajul (dacă există) indică alarma respectivă (vedeţi capitolul „Ce trebuie să faceţi dacă...” pentru mai multe detalii), verificaţi dacă filtrele de la alimentarea cu apă sunt blocate.

Pentru curăţarea filtrelor de la alimentarea cu apă:

• Închideţi robinetul de apă.

•Deşurubaţi furtunul de pe robinet.

•Curăţaţi filtrul din furtun cu o perie aspră.

•Înşurubaţi furtunul la loc pe robinet. Asi- guraţi-vă că racordarea este etanşă.

•Deşurubaţi furtunul de la maşină. Ţineţi un prosop la îndemână pentru a şterge apa care se poate scurge.

•Curăţaţi filtrul din supapă cu o perie aspră sau cu laveta.

•Înşurubaţi furtunul înapoi pe aparat şi ve- rificaţi dacă racordul este etanş.

• Deschideţi robinetul de apă.

CE TREBUIE FĂCUT DACĂ...

Aparatul nu porneşte, sau se opreşte în timpul funcţionării. Anumite probleme se datorează lipsei unei întreţineri sau supravegheri simple, care pot fi rezolvate cu ajutorul indicaţiilor descrise în tabele, fără a apela la un specialist. În timpul utilizării maşinii este posibil ca indicatorul luminos roşu integrat în butonul 8

Codul de eroare şi defecţiunea

Cauză posibilă - Soluţie

să se aprindă intermitent, în timp ce pe ecran este afişat un cod de eroare şi este emis un semnal sonor pentru a indica faptul că aparatul nu funcţionează. Înainte de a contacta centrul de service local, vă rugăm să efectuaţi verificările indicate mai jos.

Page 27

Problemă cu alimen-

tarea cu apă

Problemă la evacua-

rea apei

electrolux 27

Robinetul de apă este închis.

• Deschideţi robinetul de apă. Furtunul de alimentare cu apă este strivit sau gâtuit.

• Verificaţi racordarea furtunului de alimentare cu apă. Filtrul din furtunul de alimentare cu apă sau filtrul de pe robinetul de apă este blocat

•Curăţaţi filtrele de la alimentarea cu apă (pentru detalii supli- mentare citiţi „Curăţarea filtrelor de la alimentarea cu apă”).

Furtunul de evacuare este strivit sau gâtuit.

• Verificaţi racordarea furtunului de evacuare. Filtrul de evacuare este înfundat. Dacă aparatul se opreşte fără a evacua apa, mai întâi efectuaţi o evacuare de urgenţă:

•

rotiţi selectorul de programe pe

;

• scoateţi ştecherul din priză;

• închideţi robinetul de apă;

•dacă este necesar, aşteptaţi până când apa se răceşte;

•deşurubaţi furtunul de evacuare de pe suportul din spate (consultaţi capitolul „Măsuri de precauţie împotriva îngheţului”) şi desfaceţi-l de la chiuvetă sau sifon;

•puneţi-l pe podea;

•puneţi un recipient pe podea şi puneţi capătul furtunului de golire în recipient. Apa ar trebui să se scurgă, datorită gravitaţiei, în recipient. Când recipientul se umple, goliţi-l. Repetaţi operaţia până când nu mai curge apă;

•înşurubaţi furtunul de evacuare pe suportul din spate şi repo- ziţionaţi-l;

• deschideţi uşa şi scoateţ

i rufele;

• efectuaţi procedurile de curăţare a filtrului conform descrierii din paragraful „Curăţarea filtrului de evacuare”;

• la finalul operaţiunilor de curăţare, închideţi uşa şi introduceţi ştecărul în priză;

• pentru a verifica dacă aparatul funcţionează, rulaţi un program de evacuare.

Uşa nu a fost închisă sau nu este corect închisă.

•Închideţi uşa bine.

Uşă deschisă

Maşina nu porneşte, sau se opreşte în timpul funcţionării, fără nicio alarmă vizibilă.

Înainte de a contacta centrul de service local, vă rugăm să efectuaţi verificările indicate mai jos.

Page 28

28 electrolux

Defecţiune Cauză posibilă / soluţie

Ştecărul nu este introdus bine în priza electrică.

•Introduceţi ştecărul în priza electrică. Nu există tensiune la priză.

• Verificaţi instalaţia electrică din locuinţă. Siguranţa principală s-a ars.

Maşina de spălat nu porneşte:

• Înlocuiţi siguranţa. Selectorul de programe nu este corect poziţionat, iar butonul 8 nu a fost apăsat.

•Rotiţi selectorul şi reapăsaţi butonul 8 . A fost selectată pornirea cu întârziere.

•Dacă rufele trebuie spălate imediat, anulaţi pornirea cu întârziere. A fost activat dispozitivul de siguranţă pentru copii.

• Dezactivaţi dispozitivul de siguranţă pentru copii.

Maşina se umple, apoi se goleşte imediat:

Capătul furtunului de evacuare se află prea jos.

•Consultaţi paragraful „Evacuarea apei” din capitolul „Instalarea”. A fost selectat un program sau o opţiune care se termină cu apa în cuvă

Aparatul nu se goleşte şi/sau nu centrifu- ghează:

sau care elimină toate fazele de centrifugare.

• Selectaţi programul de evacuare sau de centrifugare. Rufele nu sunt distribuite uniform în tambur.

• Redistribuiţi rufele. S-a folosit prea mult detergent sau un detergent nepotrivit (care face

prea multă spumă).

•Reduceţi cantitatea de detergent sau folosiţi alt detergent.

Se scurge apă pe podea:

Verificaţi dacă există scurgeri de la vreuna dintre garniturile furtunului de alimentare cu apă. Nu este întotdeauna uşor să observaţi acest lucru, deoarece apa se scurge pe furtun; verificaţi dacă acesta este umed.

• Verificaţi racordarea furtunului de alimentare cu apă. Furtunul de evacuare sau alimentare este deteriorat.

• Înlocuiţi-l cu unul nou. Programul se află încă în desfăşurare.

•Aşteptaţi terminarea ciclului de spălare. Dispozitivul de blocare a uşii nu a fost eliberat.

Uşa nu se deschide:

•Aşteptaţi până când uşa se deblochează. Există apă în tambur.

• Selectaţi programul de evacuare sau centrifugare pentru a evacua apa.

Nu au fost înlăturate buloanele pentru transport şi ambalajul.

• Verificaţi instalarea corectă a aparatului.

Aparatul nu este nu aşezat corect orizontal.

Aparatul vibrează şi face mult zgomot:

•Reglaţi picioarele.

Rufele nu sunt distribuite uniform în tambur.

• Redistribuiţi rufele.

Este posibil ca în tambur să fie prea puţine rufe.

• Mai adăugaţi rufe.

A intervenit dispozitivul electronic de detectare a dezechilibrării, deoarece rufele nu sunt distribuite uniform în tambur. Rufele sunt redistribuite prin rotirea tamburului în sens invers. Acest lucru se poate repeta de mai multe ori, până când dezechilibrul dispare şi poate fi reluată centrifuga-

Centrifugarea începe târziu sau maşina nu centrifughează:

rea normală. Dacă, după 10 minute, rufele tot nu sunt distribuite uniform în tambur, maşina nu va centrifuga. În acest caz, redistribuiţi încărcătura manual şi selectaţi programul de centrifugare.

• Mai adăugaţi rufe.

Încărcătura este prea mică.

•Adăugaţi rufe, redistribuiţi încărcătura manual şi apoi selectaţi progra- mul de centrifugare.

Page 29

Defecţiune Cauză posibilă / soluţie

Nu se vede apă în tambur:

Maşinile bazate pe tehnologie modernă funcţionează în mod foarte economic, folosind foarte puţină apă, fără ca performanţele să fie afectate.

S-a folosit prea puţin detergent sau un detergent nepotrivit.

•Măriţi cantitatea de detergent sau folosiţi alt detergent.

Petele rezistente nu au fost tratate înainte de spălare.

Rezultatele spălării sunt nesatisfăcătoare

• Folosiţi produse din comerţ pentru a trata petele rezistente.

Nu a fost selectată temperatura corectă.

• Verificaţi dacă aţi ales temperatura corectă.

Încărcătură prea mare de rufe.

•Reduceţi încărcătura de rufe.

Aparatul este dotat cu un tip de motor care emite un zgomot oarecum

Aparatul face un zgomot neobişnuit

mai neobişnuit în comparaţie cu alte motoare tradiţionale. Acest motor nou asigură o pornire mai lină şi o distribuire mai uniformă a rufelor în tambur în timpul centrifugării, precum şi o stabilitate mărită a aparatului.

După încheierea acestor verificări, porniţi aparatul şi apăsaţi butonul 8 pentru a relua programul. Dacă defecţiunea reapare, contactaţi centrul de service local. Datele necesare centrului de service se găsesc pe plăcuţa cu date tehnice. Vă recomandăm să notaţi datele aici:

Descrierea modelului (MOD.)

Numărul produsului (PNC)

Numărul de serie (S.N.)

electrolux 29

...............................

. . . .

. . . . .

. o N

. . ..

. . .

.. .

. . .

ro P

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ... ... ...

Page 30

30 electrolux

Page 31

electrolux 31

Page 32

www.electrolux.com/shop

192989191-A-372010
