Electrolux EWH 30 CITADEL, EWH 50 CITADEL, EWH 80 CITADEL, EWH 100 CITADEL, EWH 30 CITADEL H User guide

...

Page 1

EWH 30 CITADEL, EWH 50 CITADEL, EWH 80 CITADEL, EWH 100 CITADEL, EWH 30 CITADEL H, EWH 50 CITADEL H, EWH 80 CITADEL H, EWH 100 CITADEL H

RU • Электроводонагреватель аккумуляционный бытовой

• Инструкция по эксплуатации

Наполните вашу жизнь комфортом

Найти электронную инструкцию

и обратиться за техподдержкой

вы можете по ссылке

www.home-comfort.ru

Page 2

СОДЕРЖАНИЕ

1. ПРАВИЛА БЕЗОПАСНОСТИ 3

2. НАЗНАЧЕНИЕ 4

3. КОМ ПЛЕК ТА ЦИЯ 4

4. УСТРОЙСТВО ПРИБОРА 5

5. ПАНЕЛЬ УПРАВЛЕНИЯ 6

6. ГАБАРИТНЫЕ РАЗМЕРЫ 6

7. МОНТАЖ ВОДОНАГРЕВАТЕЛЯ 6

8. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ 7

9. ПОДКЛЮЧЕНИЕ КЭЛЕКТРИЧЕСКОЙ СЕТИ 8

10. ЭКСПЛУАТАЦИЯ 8

11. УСТРАНЕНИЕ НЕПОЛАДОК 9

12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 10

13. УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 10

14. ГАРАНТИЯ 11

15. СРОК СЛУЖБЫ ПРИБОРА 11

16. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ 12

17. УТИЛИЗАЦИЯ 12

18. ДАТА ИЗГОТОВЛЕНИЯ 12

19. СЕРТИФИКАЦИЯ 12

20. ГАРАНТИЙНЫЙ

ТАЛОН 14

МЫ ДУМАЕМ О ВАС

Благодарим вас за приобретение прибора Electrolux. Вы выбрали изделие, за которым стоят десятилетия профессионального опыта и инноваций. Уникальное и стильное, оно создавалось с заботой о вас. Поэтому когда бы вы ни воспользовались им, вы можете быть уверены: результаты всегда будут превосходными. Добро пожаловать в Electrolux!

Обозначения:

Внимание / Важные сведения по технике безопасности

Общая информация и рекомендации

Примечание:

В тексте данной инструкции электрический аккумуляционный водонагреватель может иметь следующие технические названия: водонагреватель, прибор, устройство и пр.

Правила безопасности

• Розетка электропитания должна быть надежно заземлена. Номинальный ток розетки должен быть не ниже 10 А. Розетка и вилка должны всегда быть сухими, чтобы не допустить короткого замыкания в электрической сети.

• Стена, на которую устанавливается водонагреватель, должна быть рассчитана на нагрузку, вдвое превышающую общий вес водонагревателя, заполненного водой.

• Предохранительный дует устанавливать в месте входа холодной воды (см. рис. 1).

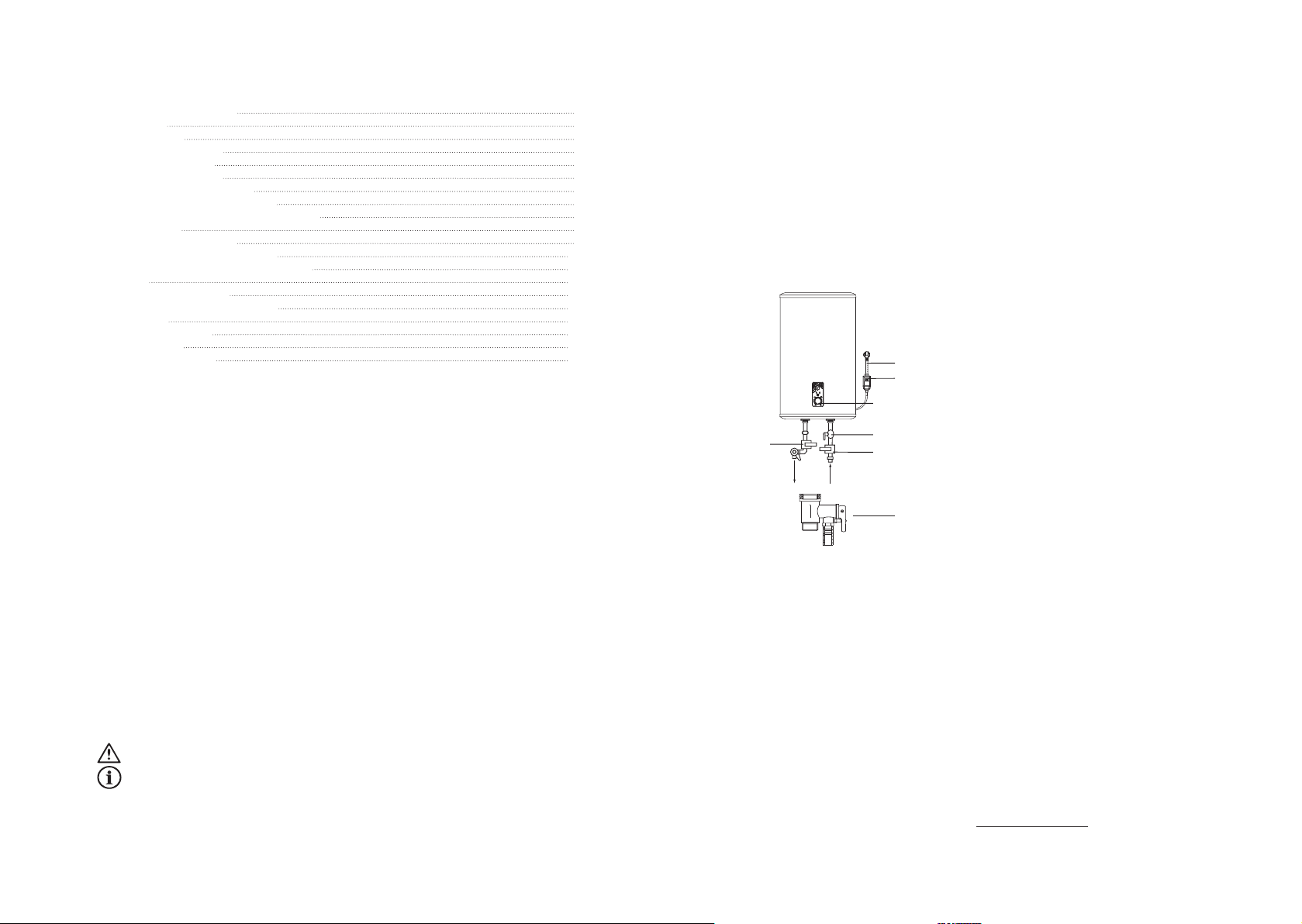

1. Шнур питания

2. УЗО

3. Панель управления

4. Обратный предохранительный клапан

5. Кран на входе холодной воды

6. Вход холодной воды

7. Предохранительный сливной клапан

8. Выход горячей воды

9. Кран на выходе горячей воды

• При первом использовании водонагревате-

ля (или при первом использовании после технического обслуживания или чистки) не следует включать питание водонагревателя до полного заполнения заполнения бака водонагревателя следует открыть кран горячей воды для спуска воздуха. Как только бак наполнится водой и из крана потечет вода, кран можно закрыть.

• Во время нагрева воды из отверстия

обратный клапан сле-

1 2

4 5

Рис. 1

водой. Во время

РУССКИЙ

выпуска давления обратного предохранительного клапана может поступать вода. Это нормальное явление. Однако в случае больших со специалистами по техническому обслуживанию. Отверстие выпуска давления ни при каких обстоятельствах не должно быть заблокировано; в противном случае это может привести к поломке водонагревателя.

• На отверстие выпуска давления в предохранительном клапане нужно установить дренажную трубку и вывести ее в канализацию на случай ния избыточного давления*. Дренажная трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.

• Температура воды внутри водонагревателя может достигать 75°C. Во избежание ожогов вы можете регулировать температуру воды при помощи крана смесителя.

• Слить воду из водонагревателя можно с помощью обратного предохранительного клапана, перекрыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном клапане. При этом слив воды из водонагревателя должен осуществляться через дренажное отверстие в клапане в систему отвода канализации (при сливе воды откройте на смесителе кран горячей воды для поступления воздуха).

• Для слива воды из водонагревателя отключите электропитание от прибора. Убедитесь, что вода внутри бака имеет безопасную температуру.

• Перекройте подачу холодной воды в бак закрыв запорный кран. Перекройте подачу горячей и холодной воды в квартиру.

• Откройте подачу горячей воды на смесителе, подключенным к водонагревателю, для сброса давления внутри бака.

• Откройте запорный кран на тройнике, установленном на патрубке выхода горячей воды из водонагревателя (в случае если тройник был установлен), в противном случае демонтируйте трубу подсоединения на выходе из водонагревателя.

• Присоедините дренажный шланг

(позиция 3 на рис. 7) к запорному крану на

тройнике на входе холодной воды вводонагреватель и направьте его вканализацию, либо в место слива воды. Откройте запорный кран идождитесь

* При нагреве вода расширяется, в результате увеличивается давление в водонагревателе. Во избежание повреждения водонагревателя обязательно используйте предохранительный клапан.

утечек следует связаться

слива воды и стравлива-

полного слива воды.

Page 3

Внимание! Установка предохранительного клапана, вхо-

дящего в комплект поставки, является обязательным требованием. Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в бак, а также блокировать сливное отверстие предохранительного клапана.

При отсутствии установки тройника слива - существует возможность слива воды через предохранительный клапан. Для этого открутите на рукояти предохранительного клапана крепежный шуруп, и поднимите рукоять клапана. Слив воды будет осуществляться через дренажное отверстие предохранительного клапана, на которое в обязательном порядке должна быть установлена дренажная трубка, отводящая воду в канализацию либо в другое место слива воды.

• Не оставляйте водонагреватель, наполненный водой, без питания и нагрева воды в помещении, где температура может быть ниже 0оС.

• При длительном отсутствии, проведении ремонтных, технологических и профилактических работ на линии водоснабжения, необходимо обязательно перекрыть индивидуальные запорные вентили на линии подачи холодной воды в водонагреватель и на линии выхода горячей, а так же выключить водонагреватель и отключить от электросети, вынув вилку из розетки.

• В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами по техническому обслуживанию для осуществления ремонта. Следует использовать только запасные детали, поставляемые производителем.

• Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, сенсорными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не присмотром или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под присмотром для недопущения игр с прибором.

находятся под

РУССКИЙ

Назначение

Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода холодной воды. Применяется исключительно в бытовых целях, вода из водонагревателя не предназначена для питья и приготовления пищи.

Ус та нов ка и пер вый за пуск во до на гре ва те ля долж ны про из во дить ся ква ли фи ци ро ван ным

а ли с том, ко то рый мо жет не сти от вет-

спе ци ствен ность за пра виль ность ус та нов ки и дать ре ко мен да ции по ис поль зо ва нию во до на грева те ля.

При под клю че нии долж ны быть со блю де ны дей ству ю щие стан дар ты и пра ви ла.

Перед установкой водонагревателя удостоверьтесь, должным образом заземлен. В случае отсутствия заземляющего электрода в розетке необходимо заземлить водонагреватель отдельным заземляющим проводом к выводу заземления на крепеже фланца нагревательного элемента. В случае отсутствия заземления запрещается осуществлять установку и эксплуатацию изделия.

Внимание! Запрещается применять переносные розет-

ки. Неправильная установка и эксплуатация электрического водонагревателя может привести к несчастным случаям или имущественному ущербу.

что заземляющий электрод розетки

Ком плек та ция

Элек три че с кий во до на гре ва тель на ко пи тельно го ти па уком плек то ван ос нов ны ми эле мента ми для ус та нов ки и под клю че ния.

В ком плект во до на гре ва те ля вхо дит:

• водонагреватель со шнуром питания - 1 шт;

• предохранительный клапан - 1 шт;

• УЗО с инструкцией по использованию - 1 шт;

• крепежные анкеры для монтажа. Для 30 л, 50 л - 2 шт; для 80 л, 100 л - 4 шт.;

• инструкция пользователя - 1 шт;

• гарантийный талон (в инструкции) - 1 шт;

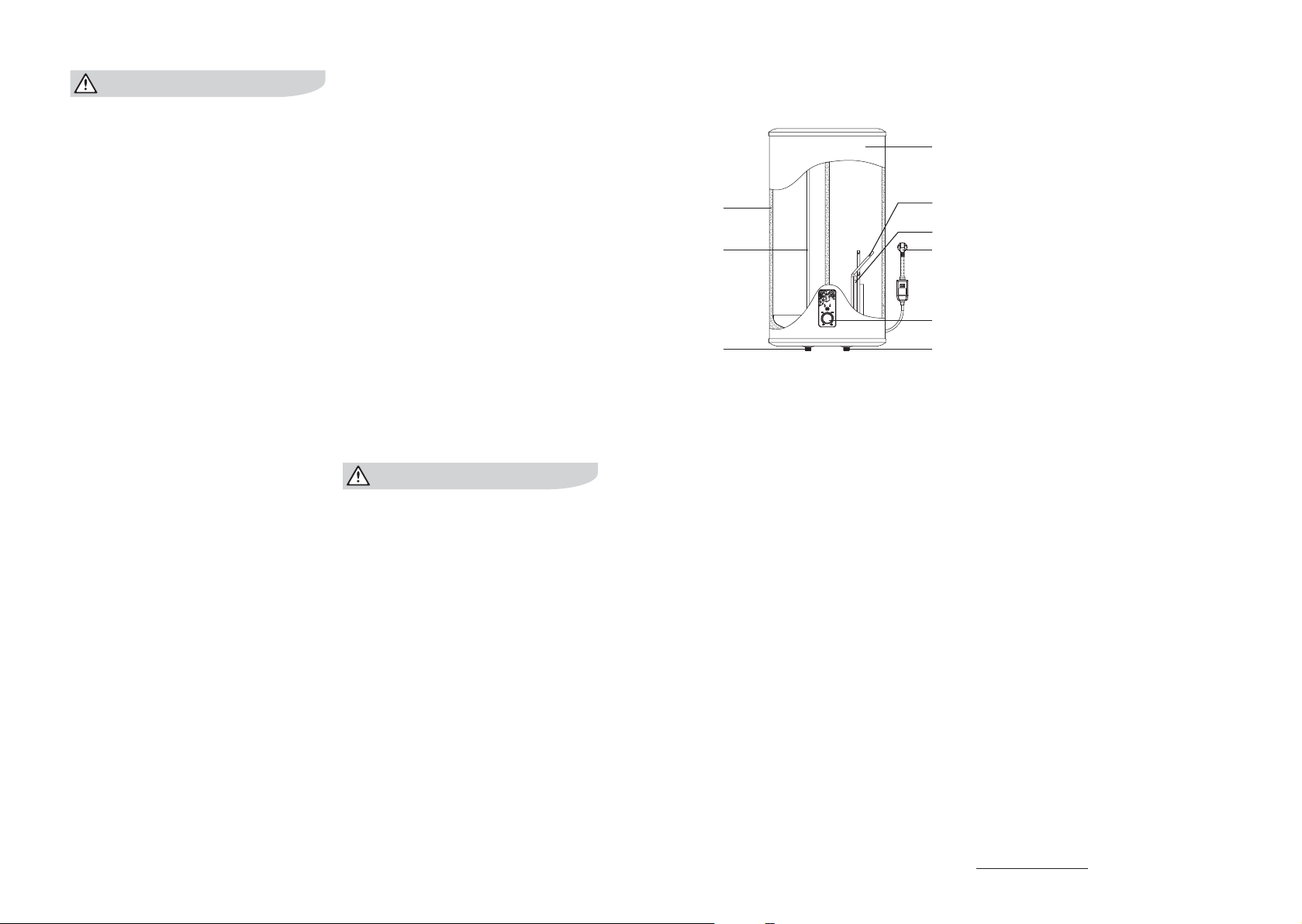

Устройство прибора

Рис. 2

1. Корпус.

2. Нагревательный элемент.

3. Магниевый анод.

4. Шнур с евровилкой и блоком УЗО.

5. Панель управления.

6. Вход холодной воды.

7. Выход горячей воды.

8. Трубка забора горячей воды.

9. Теплоизоляция.

Автоматический контроль температуры воды:

Открыв кран с горячей водой на смесителе на выходе водонагревателя, на вход начинает поступать холодная вода, заполняя внутренний бак. Вода в баке смешивается и ее температура понижается. Датчик термостата реагирует на понижение температуры воды, автоматически включается нагревательный элемент (ТЭН) и подогревает воду до заданной температуры. Когда температура достигнет заданной величины, ТЭН автоматически отключается.

Три уровня защиты водонагревателя:

• защита от перегрева;

• защита от превышающего норму гидрав лического давления;

• УЗО (устройство защитного отключения).

Внутренние резервуары изготовлены из высококачественной медицинской нержавеющей стали. В качестве дополнительной защиты внутреннего бака от коррозии водонагреватель оснащен магниевым анодом.

Необходимо проводить регулярное, не реже 1-го раза в год, техническое обслуживание и при необходимости замену магниевого

анода Магниевый анод является неотъемлемой

составной частью системы защиты водосодержащей емкости и нагревательного элемента (ТЭНа) от коррозии. Необходимо ежегодно проверять состояние магниевого анода. При

сильном изнашивании магниевый анод необходимо заменить. Тепловой нагревательный

элемент (ТЭН), надежен и безопасен в эксплуатации, имеет долгий срок службы при правиль-

ной эксплуатации.

-режим (Eco) на панели управления обе-

Эко спечивает:

• нагрев воды в водонагревателе только до

температуры около 55°С;

• снижает вероятность образования накипи;

• влияет на повышение рабочего ресурса

водонагревателя.

Внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температуру нагретой воды, сводит к минимуму теплопотери и снижает энергопотребление водонагревателя. Встроенный температурный регулятор обеспечивает постоянный и надежный контроль температуры воды в водонагревателе.

С помощью ручки регулировки Вы можете устанавливать температуру нагрева до 75°С.

Шкала регулировки отмечена диапазоном:

«LOW» — низкая температура нагрева (35°С); «ECO» — эко-режим — 50–55°С; «HIGH» — высокая температура нагрева (75°С).

Простая и удобная эксплуатация и обслужи-

водонагревателя.

вание

* Только для моделей, оснащенных магниевым анодом.

Page 4

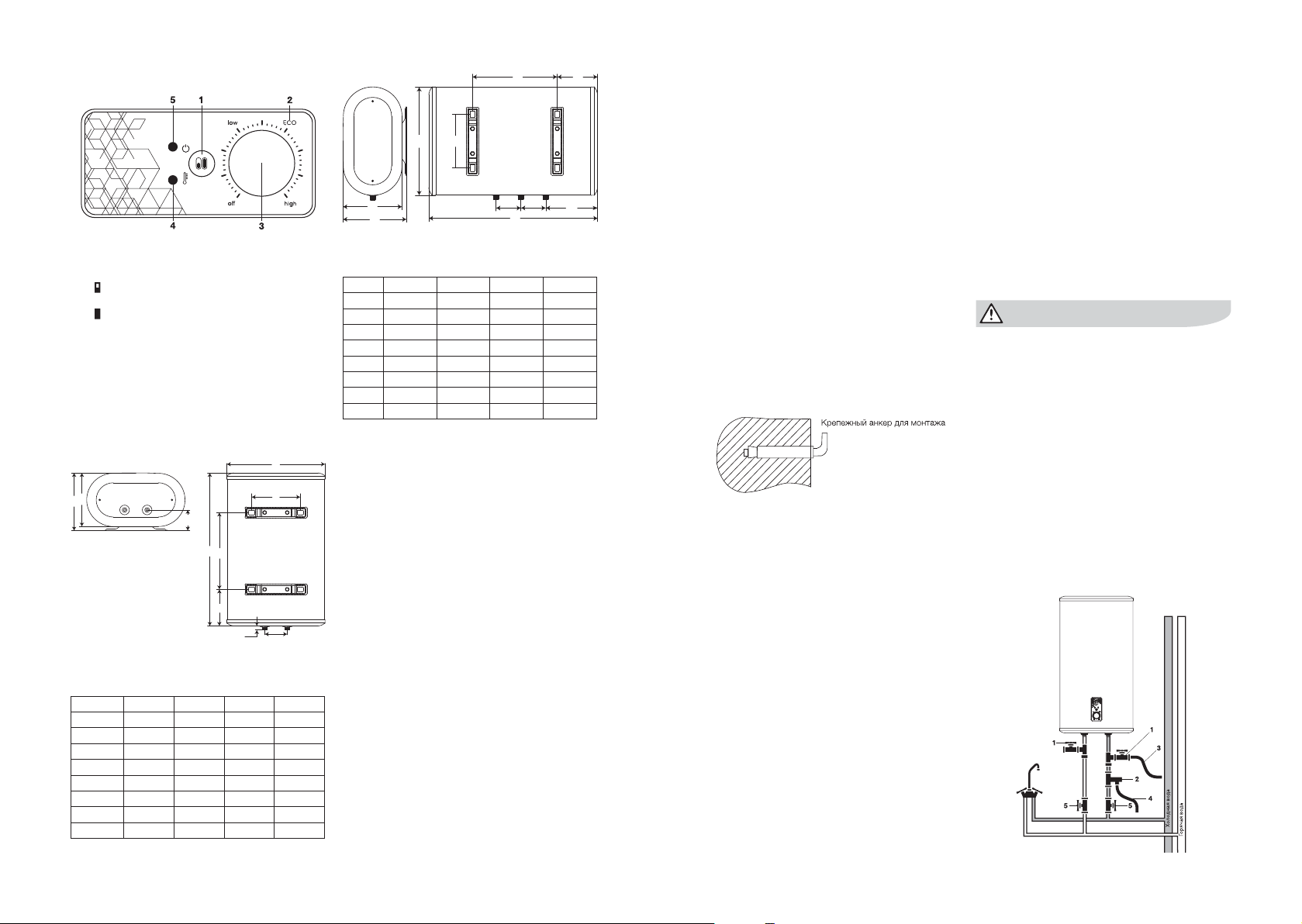

Панель управления

1. Кнопка переключения мощности. Положения:

нажатая кнопка мощности

(полная мощность 2000 Вт);

отжатая кнопка мощности

(половинная мощность 1300 Вт).

2. Указатель настройки эко-режима.

3. Ручка регулировки температуры.

4. Индикатор нагрева (горит красным, когда идет нагрев).

5. Индикатор напряжения (горит голубым

цветом, когда прибор включен в сеть).

Рис. 3

Габаритные размеры

Рис. 4. Citadel

Габаритные размеры Citadel

30 л 50 л 80 л 100 л A, мм 255 255 290 290 B, мм 235 235 270 270 C, мм 90 90 110 110 D, мм 435 435 495 495 E, мм 215 215 265 265 F, мм 570 855 985 1195 G, мм 240 500 450 550 H, мм 160 160 255 320

РУССКИЙ

Рис. 5. Citadel H

100100

Габаритные размеры Citadel H

30 л 50 л 80 л 100 л A, мм 255 255 290 290 B, мм 235 235 270 270 C, мм 435 435 495 495 D, мм 215 215 265 265 E, мм 570 855 985 1195 F, мм 240 500 450 550 G, мм 160 160 255 320 H, мм 205 355 435 535

Монтаж водонагревателя

100

Примечание:

Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные детали, предоставленные производителем, которые могут выдержать вес наполненного водой водонагревателя. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено надежно. В противном случае, электрический водонагреватель может упасть со стены, что приведет к его повреждению или может стать

причиной серьезных травм. При выборе мест под отверстия для крепежных болтов, удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помещения до корпуса водонагревателя имеется зазор не менее 0,2 м для облегчения доступа при проведении технического обслуживания в случае необходимости.

В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапорных башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки для поступающей в водонагреватель холодной воды.

Фильтр грубой очистки можно приобрести в специализированных магазинах.

Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.

Электрический водонагреватель

следует устанавливать на твердую вертикальную поверхность (стену).

После выбора места монтажа определите места под два крепежных болта с крюками (в зависимости от спецификаций выбранного изделия). Проделайте в стене два отверстия необходимой глубины, соответствующие размеру крепежных болтов, вставьте винты, поверните крюк вверх, плотно затяните гайки, а затем установите на него электрический водонагреватель (см. рис. 6).

Рис. 6

При подключении к системе водоснабжения необходимо предусмотреть и реализовать установку индивидуальных запорных вентилей на линии подачи холодной воды в водонагреватель и на линии выхода горячей. Индивидуальные запорные вентили по линии горячей и холодной воды, должны быть в закрытом состоянии в период неиспользования водонагревателя, проведении профилактических и технологических работ на линии водоснабжения. Установка и правильное использование запорных вентилей является обязательным условием при предоставлении гарантийного обслуживания, а так же залогом длительной и безаварийной работы водонагревателя.

Если ванная комната слишком мала для

Подключение к водопроводу

Для подключения водонагревателя к водопроводу применяются трубы диаметром G1/2.

Подключение обратного предохранительного клапана: клапан следует устанавливать в месте входа холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и слива воды и направлена вниз, в специальный дренаж для удаления воды).

Для установки гибкой подводки и клапана безопасности не дополнительные материалы, которые не входят в комплектацию водонагревателя.

Внимание! В накидной гайке гибкой подводки имеется

резиновая прокладка, которая обеспечивает герметичность соединения подводки и клапана безопасности. При затягивании необходимо исключить резкие рывковые усилия, а также ограничить момент затяжки 25-30 Н*м.

Во избежание протечек при подключении трубопровода на концы резьбовых соединений следует установить комплектные резиновые уплотнительные прокладки.

Если

необходимо реализовать систему водоснабжения на несколько водоразборных точек, используйте способ соединения

(см.рис. 7 и 7а).

рекомендуется использовать

установки водонагревателя, он может быть установлен в любом другом помещении, защищенном от попадания прямых солнечных лучей и дождя. Однако для сокращения тепловых потерь в трубопроводе, водонагреватель следует устанавливать как можно ближе к месту использования воды.

Рис. 7. Монтаж моделей Citadel

Page 5

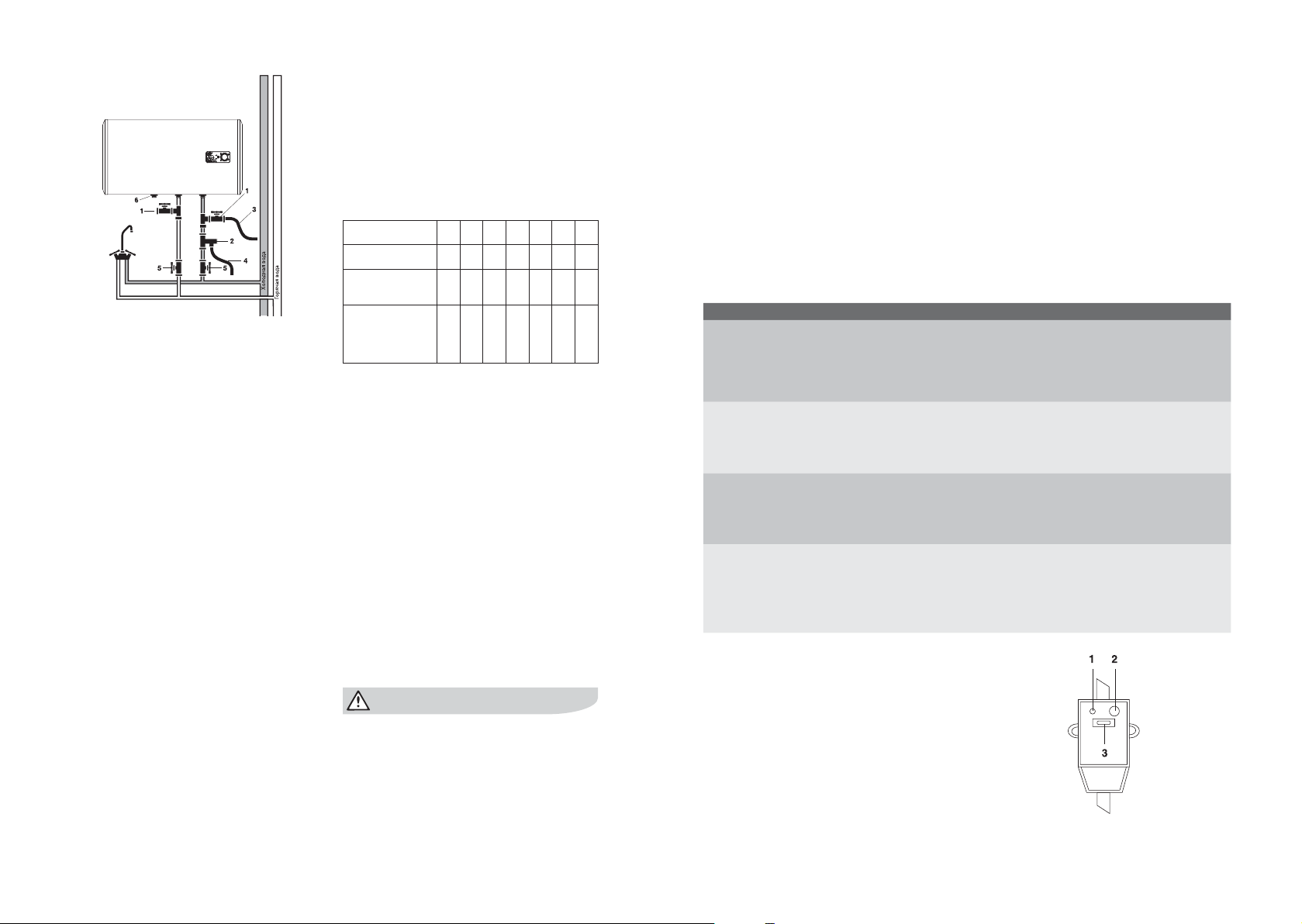

Рис. 7а. Монтаж моделей Citadel H

1. Тройники.

2. Предохранительный клапан.

3. Дренажный шланг.

4. Сливная трубка.

5. Вентили.

6. Патрубок для слива воды

Подключение кэлектрической сети

Все водонагреватели накопительного типа серии EWH рассчитаны на подключение к электрической сети с однофазным напряжением 220/230 В. Перед подключением убедитесь, что параметры электросети в месте подключения соответствуют параметрам, указанным на табличке с техническими данными прибора.

При установке водонагревателя следует соблюдать действующие правила электробезопасности.

При установке водонагревателя в ванной комнате или туалете следует принимать во внимание ограничения, связанные с существованием запрещенного и защитного объемов (пространств).

Запрещенный объем — это пространство, ограниченное тангенциальными и вертикальными плоскостями по отношению к внешним краям ванны, унитаза или душевого блока и плоскостью, расположенной над ними или над полом, если сантехника смонтирована на полу, на высоте 2,25 м.

Защитный объем — это пространство, ограничивающие горизонтальные плоскости которого совпадают с плоскостями запрещенного объема, а вертикальные плоскости отстоят от соответствующих плоскостей запрещенного объема на 1 м.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и длине из меди, U = 220 B, одна фаза

Р, кВт 1233,5468

I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Сечение токопроводящей жилы, мм

Максимально допустимая длина кабеля при указанном сечении, м

1 1 1,5 2,5 2,5 4 6

34,6 17,3 17,3 24,7 21,6 23 27

Эксплуатация

Наполнение водой

Для того, чтобы наполнить бак водой полностью необходимо:

• открыть кран горячей воды на смесителе

• открыть вентиль подачи воды в водона-

греватель

• дождаться, когда из крана потечет вода

• закрыть кран горячей воды на смесителе

и убедиться в отсутствии протечек.

Если из крана горячей воды течет вода – бак заполнен водой после этого можно подключить бак к электросети.

В случае неуверенности в том, есть ли в водонагревателе вода, не подключайте его к электросети.

Подключение к электросети

Внимание! Подключение к электросети произво-

дится только после наполнения водонагревателя водой.

Вставьте вилку водонагревателя в розетку и поверните ручку регулировки температуры из положения OFF, после этого индикатор работы прибора будет гореть красным цветом. Это означает, что водонагреватель включен и

полностью. Только

на него подается питание. Выставите с помощью регулировки температуры нагрева необходимый уровень нагрева воды от Low до High. Индикатор ECO — эко-режим, соответствует температуре нагрева 50–55 °С. При нагреве воды индикатор нагрева всегда будет светиться голубым цветом. Когда нагрев прекращен, индикатор нагрева не светится. Нагрев воды отключается автоматически при достижении заданной температуры и включается для подогрева автоматически. Режим половинной и полной

на панели управления. Нажатая кнопка мощности − полная мощность 2000 Вт, отжатая кнопка мощности − половинная мощность − 1300 Вт. Если Вы хотите отключить нагрев воды и выключить водонагреватель, поверните ручку регулировки в положение OFF, выньте вилку водонагревателя из розетки.

Установка температуры

С помощью ручки регулировки Вы можете настраивать температуру нагрева до 75°С.

мощности включается путем нажатия кнопки

Устранение неполадок

Отказы Причины Устранение

Протестируйте УЗО, нажав кнопку «test». В случае, если УЗО прошло тестирование,

Индикация отсутствует

Не поступает вода из крана горячей воды

Температура, подаваемой горячей воды, превышает допустимый уровень в 75оС

Нет нагрева воды

Сработала защита УЗО

1. Подача воды по водопроводу перекрыта

2. Давление воды низкое

3. Перекрыт впускной кран водопровода

Отказ системы регулирования температуры. Нагрев не отключается

Не включен нагрев

Поврежден термостат Обратитесь к сервисному специалисту.

Поврежден нагревательный элемент

слишком

УЗО (устройство защитного отключения)

• 100% предотвращение поражения электрическим током.

• Следуйте инструкции по установке при подключении электрического накопительного водонагревателя.

• При подключении к электрической сети питания, на лицевой стороне УЗО загорится индикатор Power (1).

• Для тестирования УЗО нажмите кнопку TEST (2). Индикатор Power (1) будет отключен.

• Для перезапуска УЗО нажмите кнопку (3)

нажмите на кнопку (3). перезапуска. В случае, если тестирование не проходит, свяжитест со специалистами по техническому обслуживанию для осуществления ремонта

(см. рис. 8).

1. Дождитесь возобновления подачи воды.

2. Используйте водонагреватель, когда давление воды снова возрастет.

3. Откройте впускной кран водопровода.

1. Необходимо немедленно выключить водо- нагреватель из сети.

2. Свяжитесь со специалистами по техниче-

скому обслуживанию для осуществления ремонта.

1. Проверьте, плотно ли вставлена вилка в розетку.

2. Увеличьте температуру нагрева.

Обратитесь к

сервисному специалисту.

Рис. 8

РУССКИЙ

Page 6

Технические характеристики

Параметр/ Модель

Номинальный/ полезный объем, л

Номинальная мощность, Вт

Напряжение питания, В~Гц

Номинальный ток, А 9,1 9,1 9,1 9,1 9,1 9,1 9,1 9,1 Минимальное

давление воды, Бар Максимальное

давление воды, Бар

Максимальная температура воды,°С

Время нагрева с 10 °С до 75 °С, мин

Класс электрозащиты I класс I класс I класс I класс I класс I класс I класс I класс Влагозащитное

исполнение

Размеры прибора (Ш×В×Г), мм

Размеры упаковки (Ш×В×Г), мм

Вес (нетто/брутто

Производитель оставляет за собой право на внесение изменений

* При максимальном давлении начинается сброс излишков давления через предохранительный клапан. Если давление в водопроводной сети превышает 6 Бар (номинальное рабочее давление), необходима установка понижающего редукционного клапана.

** Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях окружающей среды.

EWH 30

Citadel

30/24 50/41 80/66 100/83 30/24 50/41 80/66 100/83

1300/

220~50 220~50 220~50 220~50 220~50 220~50 220~50 220~50

), кг 9,0/10,5 12,25/14,0 17,0/19,0 20,0/22,1 8,56/10,0 11,7/13,6 17,0/19,0 20,0/22,1

Уход и техническое обслуживание

Внимание! Перед обслуживанием всегда отключайте

водонагреватель от электрической сети.

Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать корпус мягкой тряпкой, либо влажной губкой, чтобы не нанести повреждения корпусу водонагревателя. Запрещается использование агрессивных химических средств. Регулярно

проверяйте предохранительную группу.

Для обеспечения продолжительного срока службы и сохранению действующей гарантии на внутреннюю водосодержащую емкость необходимо не позже, чем через год после начала эксплуатации провести техническоеобслуживание силами квалифицированных специалистов, которое должно включать в себя обязательную проверку наличия накипи на ТЭНе и внутренней полости водосодержащей емкости, а так-же состояние магниевого анода

* Для моделей оснащенных магниевым анодом.

EWH 50

Citadel

2000

IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

435x 590x

650x 490x

1300/

2000

0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7

66666666

75 75 75 75 75 75 75 75

50 70 130 160 50 70 130 160

435x

255

300

875x

930x 490x

255

300

EWH 80

Citadel

1300/

2000

495x

1005x

290

1050x

555x

335

EWH 100

Citadel

1300/

2000

495x

1215x

290

1270x

555x

335

EWH 30

Citadel H

1300/

2000

570x 455x

255

650x 490x

300

EWH 50

Citadel H

1300/

2000

855x 455x

255

930x 490x

300

Citadel H

обязательства на водосодержащую емкость, нагревательный элемент при изношенном магниевом аноде (остаточный объем менее 30% от первоначального) аннулируются. Магниевый анод является расходным материалом, и не подлежит замене погарантии.

Подтверждением проведения технического обслуживания является заполненный пункт в таблице проведенных ТО. Врегионах с особо жесткой водой, с водой, включающей в себя коррозийно

активные примеси, либо водой, не соответствующей действующим нормам ГОСТ, может потребоваться чаще проводить такую проверку. Для этого нужно получить соответствующую информацию у специалиста либо прямо на предприятии, обеспечивающем водоснабжение! В случае, если не было произведено техническое обслуживание, либо при полном износе/отсутствии магниевого анода в водонагревателе гарантийный обязательства нагреватель аннулируются.

По результатам осмотра водонагревателя при первом техническом обслуживании, устанавливается периодичность регулярного, техни-

. Гарантийные

ческого обслуживания, которого необходимо придерживаться в течение всего периода эксплуатации прибора.

EWH 80

1300/

2000

985x 515x

290

1050x

555x

335

EWH 100 Citadel H

1300/

2000

1195x

515x

290

1270x

555x

335

наводо-

Вслучае смены адреса эксплуатации прибора, а так же выявленных в результате очередного технического обслуживания изменений условий эксплуатации (качество воды), регулярность

технического обслуживания может быть

пересмотрена. Нагревательный элемент (ТЭН) Трубчатый

электронагреватель (ТЭН) предназначен для нагрева воды во внутреннем баке путем преобразования электрической энергии в тепловую. Образование на его поверхности известкового налета (накипи) может привести кухудшению теплоотдачи, перегреву и преждевременному выходу из строя нагревательного элемента. Регулярно осматривайте и при необходимости

удаляйте накипь с его поверхности с помощью средства для удаления накипи. Гарантия на нагревательный элемент не действительна при выполнении одного или нескольких условий:

• жесткость воды превышает 25 °F;

• толщина слоя накипи на поверхности ТЭНа

составляет более 5 мм;

• остаточный размер магниевого анода

составляет менее 30% от первоначального.

Внимание! Накопление накипи на ТЭНе и наличие

осадка во внутреннем баке может привести к выходу из строя водонагревателя и является основанием для отказа в гарантийном обслуживании. Регулярное техническое обслуживание является профилактическое мерой и не входит в гарантийные обязательства.

В запрещенном пространстве не разрешается устанавливать выключатели, розетки и осветительные

приборы. В защитном пространстве установка выключателей запрещается, однако, можно устанавливать розетки с заземлением. (см. определение защитного и запрещенного объемов (пространств) на стр. 8).

Водонагреватель следует устанавливать за пределами запрещенного объема, чтобы на него не попадали струи воды.

Подключение прибора к электросети должно быть осуществлено через выделенную розетку с заземлением, подключенную к

индивидуальному автоматическому выключателю в распределительном щите.

Для обеспечения безопасности работы водонагревателя должен быть установлен автомат подходящего номинала.

Подключение к электросети должно включать

РУССКИЙ

в себя заземление. Вилку кабеля питания водонагревателя со специальным разъемом для заземления следует вставлять только в розетку, имеющую соответствующее заземление.

Регулятор температуры нагрева:

• положение

low − минимальный нагрев;

• положение high − максимальный нагрев.

При ежедневном использовании рекомендуется держать водонагреватель включенным в сеть, поскольку термостат включает нагрев только тогда, когда это требуется для поддержания установленной температуры.

Слив воды: из водонагревателя следует полностью слить воду, если он не будет использоваться в течение

длительного времени или температура в помещении, где он установлен может опуститься ниже 0°С. Слив можно произвести с помощью предохранительного клапана, при этом возможно подтекание из-под штока клапана.

Для слива можно предусмотреть тройник с вентилем между клапаном и втулкой.

Перед сливом воды из водонагревателя не забудьте:

• отключить водонагреватель от сети;

• закрыть вентиль входа воды;

• открыть кран горячей воды.

Регулярно проводите техническое обслуживание вашего водонагревателя с помощью специалистов авторизированного сервисного центра.

Ни в коем случае не снимайте крышку водонагревателя, не отключив его предварительно от электросети.

Гарантия

Гарантийный срок на водосодержащую емкость (бак) составляет 84 (восемьдесят четыре) месяца, остальные элементы изделия — 24 (двадцать четыре) месяца.

Гарантийное обслуживание производится в соответствии с гарантийными обязательствами, перечисленными в гарантийном талоне.

Срок службы прибора

Срок службы водонагревателя составляет 10 лет при условии соблюдения соответствующих правил по установке и эксплуатации.

Page 7

Транспортировка и хранение

Водонагреватели в упаковке изготовителя могут транспортироваться всеми видами крытого транспорта всоответствии с правилами перевозки грузов, действующими на данном виде транспор та. Условия транспортирования при температуре от -50 до +50 °С и при относительной влажности до 80 % (при +25 °С).

При транспортировании должны быть исключены любые возможные удары и перемещения упаковок сводонагревателями транспортного средства. Транспортирование и штабелирование произ водить всоответствии сманипуляционными знаками, указанными на упаковке.

Водонагреватели должны храниться в упаковке изготовителя в условиях хранения от +1 °С до +40 °С и относительной влажности до 80 % (при 25 °С).

внутри

Утилизация

По окончании срока службы водонагреватель следует утилизировать. Подробную информацию по утилизации водонагревателя вы можете получить у представителя местного органа власти.

Дата изготовления

Дата изготовления указана на стикере накорпусе прибора, а также зашифрована в Code-128. Дата изготовления определяется следующим образом:

Сертификация

Товар сертифицирован на территории Таможенного Союза

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств». ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники». Изготовитель: «Жонгшан Вие Электрик Эплаенс Ко., Лтд.», № 6 Хонгфа Роад, Дасен Индастриал, Хуанпу, Жонгшан, Китай. / Manufacturer: „Zhongshan Wie Electric

Appliance Co., Ltd.“, No. 6 Hongfa Road, Dacen Industrial, Huangpu Town, Zhongshan City, Guangdong Province, China. Импортер:

ТОО “HEVECO Construction”, Республика Казахстан, 050056, г. Алматы, Турксибский район, ул. Джангельдина, дом 341А. Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристики прибора. В тексте и цифровых обозначениях могут быть допущены технические ошибки и опечатки. Изменения технических характеристик и ассортимента могут быть произведены без предварительного уведомления. Электролюкс – зарегистрированная торговая марка, используемая в соответствии с лицензией AB Electrolux (публ.).

Electrolux is a registered trademark used under license from AB Electrolux (publ.).

Сделано в Китае.

Гуандонг,

месяц и год производства

Page 8

Га ран тий ный та лон

Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговоренные законом обязательства, предполагающие соглашение сторон либо договор.

Поздравляем вас с приобретением техники отличного качества

Убедительно просим вас во избежание недоразумений до установки/ эксплуатации изделия внимательно изучить его инструкцию по эксплуатации. В конструкцию, комплектацию или технологию изготовления изделия, с целью улучшения его технических характеристик, могут быть внесены изменения. Такие изменения вносятся без предварительного уведомления Покупателя и не влекут обязательств по изменению/ улучшению ранее выпущенных изделий. Дополнительную информацию об этом и других изделиях вы можете получить у Продавца или на нашем сайте в разделе Поддержка:

www.home-comfort.ru/support

Внешний вид и комплектность изделия

Тщательно проверьте внешний вид изделия и его комплектность, все претензии по внешнему виду и комплектности предъявляйте Продавцу при покупке изделия. Гарантийное обслуживание купленного вами прибора осуществляется через Продавца, специализированные сервисные центры или монтажную организацию, проводившую установку прибора (если изделие нуждается в специальной установке, подключении или сборке). По всем вопросам, связанным с техобслуживанием изделия, обращайтесь в специализированные сервисные центры. Подробную информацию о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание изделия, можно получить на вышеуказанном сайте/почте.

Заполнение гарантийного талона

Внимательно ознакомьтесь с гарантийным талоном и проследите, чтобы он был правильно заполнен и имел штамп Продавца. При отсутствии штампа Продавца и даты продажи (либо кассового чека с датой продажи) гарантийный срок исчисляется с даты производства изделия. Запрещается вносить в гарантийный талон какие-либо изменения, а также стирать или переписывать указанные в нём данные. Гарантийный талон должен содержать: наименование и модель изделия, его серийный номер, дата продажи, а также имеется подпись уполномоченного лица и штамп Продавца. В случае неисправности прибора по вине изготовителя обязательство по устранению неисправности будет возложено на уполномоченную изготовителем организацию. В данном случае покупатель вправе обратиться к Продавцу. Ответственность за неисправность прибора, возникшую по вине организации, проводившей установку (монтаж) прибора возлагается на монтажную организацию. В данном случае необходимо обратиться к организации, проводившей установку (монтаж) прибора. Для установки (подключения) изделия (если оно нуждается в специальной установке, подключении или сборке) рекомендуем обращаться в специализированные сервисные центры, где можете воспользоваться услугами квалифицированных специалистов. Продавец, уполномоченная изготовителем организация, импортер и изготовитель не несут ответственности за недостатки изделия, возникшие из-за его неправильной установки (подключения).

Область действия гарантии

Обслуживание в рамках предоставленной гарантии осуществляется только на территории стран СНГ и распространяется на изделия, купленные на этих территориях. Настоящая гарантия не дает права на возмещение и покрытие ущерба, произошедшего в результате переделки или регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности, действующими в любой другой стране, кроме территории стран СНГ, где это изделие было первоначально продано.

Настоящая гарантия распространяется на производственные или конструкционные дефекты изделия

Выполнение ремонтных работ и замена дефектных деталей изделия специалистами уполномоченного сервисного центра производятся в сервисном центре или непосредственно у Покупателя (по усмотрению сервисного центра). Гарантийный ремонт изделия выполняется в срок не более 45 дней. В случае если во время устранения недостатков товара станет очевидным, что они не будут устранены в определённый соглашением Сторон срок, Стороны могут заключить соглашение о новом сроке устранения недостатков товара. Гарантийный срок на комплектующие изделия (детали, которые могут быть сняты с изделия без применения каких-либо инструментов, т. е. ящики, полки, решётки, корзины, насадки, щётки, трубки, шланги и др. подобные комплектующие) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие, установленные на изделие при гарантийном или платном ремонте, либо приобретённые отдельно от изделия, составляет 3 (три) месяца со дня выдачи отремонтированного изделия Покупателю, либо продажи последнему этих комплектующих.

НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА:

• периодическое обслуживание и сервисное обслуживание изделия (чистку, замену фильтров);

• любые адаптации и изменения изделия, в т. ч. с целью усовершенство-

вания и расширения обычной сферы его применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия изготовителя;

• аксессуары, входящие в комплект поставки.

НАСТОЯЩАЯ ГАРАНТИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ, ЕСЛИ НЕДОС ТАТОК В ТОВАРЕ ВОЗНИК В РЕЗУЛЬТАТЕ:

• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в том числе эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендуемым Продавцом, уполномоченной изготовителем организацией

• наличия на изделии механических повреждений (сколов, трещин и т. д.), воздействий на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности/запылённости, концентрированных паров, если что- либо из перечисленного стало причиной неисправности изделия;

• ремонта/наладки/инсталляции/адаптации/пуска изделия в эксплуатацию не уполномоченными на это организациями/лицами;

• неаккуратного обращения с устройством, ставшего причиной физических, либо косметических повреждений поверхности;

• если нарушены правила транспортировки/хранения/монтажа/эксплуатации;

• стихийных бедствий (пожар, наводнение и т. д.) и других причин, находящихся вне контроля Продавца, уполномоченной изготовителем организации, импортёра, изготовителя и Покупателя, которые причинили вред изделию;

• неправильного подключения изделия к электрической или водопроводной сети, а также неисправностей (несоответствие рабочих параметров) электрической или водопроводной сети и прочих внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, кроме предусмотренных инструкцией по эксплуатации, насекомых и продуктов их жизнедеятельности и т. д.;

• необходимости замены ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных быстроизнашивающихся/сменных деталей изделия, которые имеют собственный ограниченный период работоспособности, в связи с их естественным износом;

• дефектов системы, в которой изделие использовалось как элемент этой системы.

Особые условия гарантийного обслуживания водонагревательных приборов

Настоящая гарантия не предоставляется, если неисправности в водонагревательных приборах возникли в результате:

• замерзания или всего лишь однократного превышения максимально

допустимого давления воды, указанного на заводской табличке с характеристиками водонагревательного прибора;

• эксплуатации без защитных устройств или устройств, не соответствую-

щих техническим характеристикам водонагревательных приборов;

• использование коррозийно-активной воды;

• коррозии от электрохимической реакции, несвоевременного техни-

ческого облуживания водонагревательных приборов в соответствии с инструкцией по эксплуатации (в том числе: несоблюдение установленных инструкцией периодичности и сроков проведения технического обслуживания, в объеме, указанном в инструкции).

С момента подписания Покупателем Гарантийного талона считается, что:

• вся необходимая информация о купленном изделии и его потребительских свойствах предоставлена Покупателю в полном объеме, в соответствии с Законом «О защите прав потребителей»;

• Покупатель получил Инструкцию по эксплуатации купленного изделия и обслуживания / с особенностями эксплуатации купленного изделия

• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации купленного изделия;

• Покупатель претензий к внешнему виду/комплектности/

купленного изделия не имеет.

Покупатель:

Подпись:

Дата:

, импортёром, изготовителем;

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Модель: .......................................................................................................................................

Серийный номер: ......................................................................................................................

Дата покупки: ............................................................................................................................

Штамп продавца

Дата пуска в эксплуатацию:

......................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ

Модель: .......................................................................................................................................

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Модель: .......................................................................................................................................

Серийный номер: ......................................................................................................................

Дата покупки: ............................................................................................................................

Штамп продавца

Дата пуска в эксплуатацию:

......................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию

Модель: .......................................................................................................................................

Серийный номер: ......................................................................................................................

Дата покупки: ............................................................................................................................

Штамп продавца

Дата пуска в эксплуатацию:

......................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию

Серийный номер: ......................................................................................................................

Дата покупки: ............................................................................................................................

Штамп продавца

Дата пуска в эксплуатацию:

......................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию

Page 9

Мастер: ......................................................................................................................................

Адрес: .........................................................................................................................................

......................................................................................................................................................

Телефон: ....................................................................................................................................

Код заказа: .................................................................................................................................

Дата ремонта: ...........................................................................................................................

Сервис-центр: ...........................................................................................................................

Ф.И.О. покупателя: ...................................................................................................................
